Как крепить стропила: самые простые и надежные способы крепления

Когда при строительстве дома очередь доходит до устройства кровли, возникает резонный вопрос: как крепить стропила? Ответ на него зависит от многих факторов: конструкции крыши и расчётной нагрузки на неё, крутости скатов, материала и несущей способности стен, предполагаемой усадки строения и т.д. Каждый из этих факторов влияет на выбор способа крепления и стропильного крепежа. Кроме того, к стенам и между собой стропила тоже крепятся по-разному.

Стропильная система – вид снизуИсточник krepezhinfo.ru

Общие сведения

Чтобы лучше ориентироваться в данной теме, нужно знать, что такое стропила, какими они бывают, к чему крепятся, в каких случаях выбирают тот или иной вид стропильной системы.

Стропилами называют несущие конструкции скатных крыш, которые принимают на себя всю нагрузку от кровли и снегового покрова на ней, передавая её на стены здания.

В частном домостроении они чаще всего изготавливаются из бруса или досок большого сечения, поставленных на ребро. Гораздо реже используют металлические конструкции в виде сборных элементов или готовых ферм. Из чего и как делать стропила, решается исходя из расчётной нагрузки на них и предпочтений заказчика.

Металлическая стропильная системаИсточник dawaihati.com

Конструктивно стропила подразделяются на висячие и наслонные:

  • Висячие стропила устанавливают на небольшие дома, гаражи и прочие хозпостройки, у которых пролёт между стенами составляет не более 5-6 метров. Верхними концами они соединяются друг с другом без дополнительной опоры, а нижние, опирающиеся на стены, стягивают горизонтальными элементами – затяжками. Затяжки уменьшают распирающие нагрузки от стропил на стены, принимая их на себя.
Дополнительная затяжка увеличивает пролёт до 8 метров, а упирающиеся в затяжку подкосы – до 10 метровИсточник obustroeno.
com
  • Наслонные стропила устанавливают на здания с большими пролётами свыше 10-12 метров со средней несущей стеной или опорными колоннами. Верхними концами они опираются на коньковый прогон, который в свою очередь поддерживается стойками, упирающимися в лежень – горизонтальная балка, лежащая на колоннах или внутренней стене. Если решается задача, как установить стропила на односкатную крышу, то также выбирается наслонная конструкция, так как в ней роль конькового прогона исполняет более высокая стена.
В этом случае затяжка не нужна вследствие отсутствия растягивающих нагрузокИсточник remoskop.ru

Крепление стропил в нижней части

В нижней части стропила могут опираться прямо на стену, если она сложена из бревна или бруса. На стены из штучных материалов (кирпич, бетонные, газобетонные блоки и т.д.) их опирать нельзя, так как ставить стропила можно только на прочные основания, не передающие влагу.

Но это не единственная причина. Опорой для кровли должна служить конструкция, которая равномерно распределяет нагрузку по стенам. Поэтому на их верхней части по всему периметру монтируют мауэрлат – толстую деревянную балку, исключающую точечную нагрузку на элементы кладки. Между ней и материалом стен обязательно прокладывают гидроизоляцию.

Также кровельная система может крепиться к балкам перекрытия. Это делается в случае с каркасными строениями или мансардными крышами. Часто балки перекрытия используют в качестве затяжек для висячих стропил. Они должны выступать за внешнюю плоскость стен минимум на полметра, чтобы образовать карнизный свес. А стропильная нога устанавливается на край балки.

Каркасное строение с креплением стропил к балкам перекрытияИсточник krovlyakryshi.ru

Это важно. Без мауэрлата или верхней обвязки можно обойтись только при том условии, что стены обладают достаточной прочностью и могут выдержать точечную нагрузку. Поэтому на каркасные постройки стропила устанавливают точно над вертикальными несущими стойками.

Крепление к деревянной стене

Перед тем как установить стропила на бревенчатые или брусовые стены не нужно делать на них никакой обвязки – монтаж осуществляется прямо на несущие конструкции. При этом способ крепления зависит от предполагаемой усадки строения:

  • Если дом уже дал усадку или в случае реконструкции и замены кровли на старом деревянном доме, крепление делают жёстким, вырубая в верхнем бревне пазы под стропила и жёстко закрепляя их скобами или металлическими уголками с двух сторон.
Жёсткое крепление врубкой и металлическими уголкамиИсточник filartbel.by

При устройстве кровли на новых деревянных домах используют скользящее крепление. При усадке здания его геометрия может меняться, вызывая избыточное напряжение в местах жёсткого крепления и деформацию конструкции крыши. Чтобы этого не происходило, стропилам оставляют возможность двигаться в поперечном направлении, подстраиваясь под усадку. Для этого используют специальный крепёж, позволяющий им это делать. Это может быть стальной уголок с длинной прорезью на одной полочке вместо монтажных отверстий. Или скользящая опора, как на следующем фото.

Крепление на скользящую опоруИсточник stroika-1.ru

Крепление к мауэрлату

О том, как крепить стропила к мауэрлату двухскатной крыши, нужно задуматься ещё на этапе монтажа самого мауэрлата. Если он закреплён на стене сбоку с помощью скоб, вбитых в деревянные пробки, то он не в состоянии нормально воспринимать распорные нагрузки. Поэтому крепление стропильной системы должно быть жёстким, исключающим сдвиги или повороты элементов относительно мауэрлата и друг друга.

Для справки. Безраспорный мауэрлат проще и дешевле в монтаже, но вся кровельная конструкция получается не слишком устойчивой к ветровым нагрузкам. Поэтому его устанавливают только на небольшие постройки – садовые домики, гаражи, бани.

Возможные варианты показаны на схеме:

Жёсткое крепление к мауэрлатуИсточник mercabadom.ru
  • На конце стропила выпиливается «седло», которым оно надевается на мауэрлат, после чего соединение укрепляется двумя стальными уголками, установленными с обеих сторон, либо тремя гвоздями, два из которых забиваются сбоку под углом и скрещиваются в теле мауэрлата, а один вбивается в стропило вертикально.
  • Вместо изготовления запила к стропильной ноге подшивается опорный брусок, упирающийся торцом в мауэрлат. Так поступают, если возникают сложности с тем, как запилить стропила под нужным углом и нужных размеров. Дальнейшее крепление также осуществляется на перекрещённые гвозди или уголки.
  • Запил или опорный брусок ограничивают свободу движения стропилины, не давая ей скользить по опорной плоскости. А дополнительный крепёж не позволяет ей сдвигаться в горизонтальном направлении. Если увеличить степень свободы этого узла, не делая «седло» или используя в качестве крепежа скобу, то максимально жёстким придётся делать соединение стропил в верхней части.

Подробнее об этом на видео:

Дома, построенные из газосиликатных блоков, пеноблоков и других относительно хрупких материалов, обязательно усиливаются по верхнему периметру стен монолитным бетонным поясом. Без него невозможно надёжное крепление мауэрлата, так как подобные материалы плохо удерживают в себе крепёж. Как правило, ещё во время заливки бетонного пояса в него вертикально устанавливают шпильки, на которые впоследствии и «насаживается» мауэрлат и фиксируется гайками.

В этом случае деревянная обвязка стен получается более надёжной и хорошо противостоит распорным нагрузкам.

Помимо уже описанных способов, как крепить стропила к мауэрлату, можно использовать и другие. Например, с помощью накладной перфорированной пластины с запилом стропильной ноги или без него. Или на скобу либо три перекрещённых гвоздя без запила. Важно только срезать опорную часть стропила так, чтобы она точно совпадала с плоскостью мауэрлата.

Крепление пластиной без запилаИсточник krysha-expert.ru

Обратите внимание на то, что при установке без запила стропильные ноги придётся удлинить, нарастив их кобылками, чтобы образовался выпуск для карнизного свеса.

Чтобы снизить распирающую нагрузку на мауэрлат двухскатной крыши, используют скользящие (шарнирные) соединения. Это могут быть и специальные крепёжные элементы, и один вертикально вбитый гвоздь, и крепление на скобу с разнонаправленными зубьями.

Шарнирные сопряжения нижней части стропильных ног чаще всего применяются и тогда, когда надо решить, как крепить стропила на односкатной крыше.

Но в этом случае верхнюю часть закрепляют жёстко на коньковой балке или стене односкатной крыши, выполняющей её функции.

Видео об устройстве стропильной системы для односкатной кровли:

Современный стальной стропильный крепёж очень облегчает работу по созданию каркаса крыши. При их применении стоит воспользоваться следующими советами и рекомендациями:

  • все скрепляемые деревянные элементы должны иметь толщину не менее 50 мм;
  • фиксировать фасонный крепёж следует оцинкованными саморезами или гвоздями. Причём гвозди должны быть не обычные, а ершённые – с насечками на стволе, длиной минимум 40 мм;
  • симметрично расположенные крепёжные элементы можно дополнительно стягивать шпильками, затягивая гайки с обеих сторон стропила.
Крепление с помощью шпилек М12Источник mercabadom. ru
Четырехскатная крыша: особенности стропильной системы и этапы монтажа

Крепление к балкам

Основная задача при таком соединении заключается в предотвращении скольжения стропил по балкам, иначе они будут «разъезжаться». Этого допускать нельзя. Так как подстропильные балки часто выполняют двойную роль – балок перекрытия и затяжек для висячих стропил, то сопряжение должно быть особенно надёжным.

Лучше всего использовать врубки различных видов. Самые распространённые – в один или в два зуба, с усилением болтами и хомутами:

  • Соединение в один зуб годится для кровельных конструкций с небольшой нагрузкой – односкатных крыш пристроек или двухскатных с крутым наклоном скатов – более 35 градусов. Для этого на конце стропила вырезается зуб, а на балке соответствующее ему гнездо, глубина которого не должна превышать четверти толщины балки во избежание её ослабления. Расстояние от гнезда до конца балки не менее 25-30 см.
На фото показано, как закрепить стропила на односкатной крыше врубкой одинарным зубом с усилением скобойИсточник banya-expert.com
  • Если расчётная нагрузка на кровлю велика, опорную площадь увеличивают за счет второго зуб, усиливая соединение шипами.
  • При болтовом соединении конец стропила сажают в вырубку на верхней плоскости балки, а снизу делают небольшой вырез под болт. Затем сверлят сквозное отверстие перпендикулярно стропильной ноге и затягивают вставленный в него болт гайкой снизу.
Способы соединения с балкой или затяжкойИсточник masterbrusa.ru

Совет. Перед тем как запилить стропила и балки необходимо сделать шаблоны, чтобы каждый раз не переносить необходимые размеры на все детали. Запилы и вырубки удобнее выполнять на земле, подгоняя собранные фермы друг к другу. Это экономит время и силы.

Иногда стропила упирают в конец балки и скрепляют их саморезами, гвоздями либо накладными пластинами. Или сбивают их боковыми поверхностями. Такие соединения очень ненадёжны и допускаются только на лёгких бюджетных нежилых постройках.

Крепление в верхней части

В верхней части элементы конструкции тоже скрепляются по-разному в зависимости от её вида и необходимости создания жёсткого или подвижного соединения.

Висячие стропила могут крепиться встык или внахлёст. Соединение встык довольно жесткое, так как они упираются друг в друга. Для этого верхние торцы срезаются под таким углом, чтобы срезы при установке приняли строго вертикальное положение и плотно состыковались.

Соединение встыкИсточник srub-banya.by
Стропильная система вальмовой крыши – основы расчета и этапы монтажа

Их скрепляют:

  • гвоздями, вбитыми под углом: они должны иметь достаточную длину, чтобы пройти насквозь одну стропилину и хорошо закрепиться в другой;
  • деревянными треугольными накладками-косынками, закреплёнными с обеих сторон ершёнными гвоздями или саморезами;
  • металлическими пластинами на саморезах или болтах.

Ещё один способ стыковки – через горизонтальный прогон из повёрнутой на ребро доски. Торцы стропил с обеих сторон крепятся к ней стальными уголками.

Соединение на прогонИсточник mercabadom.ru

Намного проще крепление внахлёст: не нужно думать, как сделать стропила точной длины и отпилить торцы. Они соединяются боковой плоскостью и скрепляются болтами или шпильками, после чего лишнюю длину просто срезают.

В наслонных конструкциях дополнительной опорой для стропил является коньковая балка. Они могут соединяться над ней уже описанными способами, имея по одной точке опоры. Но крепление будет гораздо более надёжным и прочным, если увеличить площадь опоры с помощью запилов.

В этом случае стропилины можно не скреплять между собой, оставляя им дополнительную степень свободы, а фиксировать индивидуально только на коньковой балке с помощью уголков или накладок.

Соединение на коньковой балке внахлёст с запилами и креплением шпилькойИсточник odnastroyka. ru

Если же требуется максимально жёсткое соединение, применяют соединение встык с запилами и укреплением деревянными накладками над и под балкой. Этот способ называют жёстким защемлением.

Один из способов соединения на коньковой балке можно изучить по видео:

В заключение осталось добавить, что все запилы и врубки должны обеспечивать идеальное прилегание деталей друг к другу. Без должного опыта и старания выполнить это требование очень трудно. Грубые и неплотные прилегания ни в коем случае нельзя компенсировать прокладками или клиньями, которые в результате усушки или усадки могут вылететь или изменить форму.


Цены на устройство стропильной системы за м2

Резюме

Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.

Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.

крепежные элементы, крепление стропила к мауэрлату

Стропильные ноги или стропила являются главными несущими элементами конструкции каждой кровли. Надежное и правильное крепление мауэрлата и стропил к нему исключает риск деформирования и разрушения крыши в результате действия нагрузок извне и собственной массы. Как крепить стропила к мауэрлату будет рассказано далее в этой статье.

Основные крепежные элементы стропил

Чтобы надежно закрепить стропила на мауэрлате, используются разнообразные типы врезок (врубок) со стропильным крепежом из стали:

Современные крепежные элементы для стропил
  1. Стяжки из проволоки.
  2. Пластины.
  3. WB-кронштейны.
  4. Болты и шпильки, укомплектованные шайбами гайками.
  5. КР-уголок.
  6. Саморезы.
  7. LK-крепеж.
  8. Перфорированная лента (монтажная).
  9. Гвозди.

Крепление стропила к мауэрлату иногда выполняется при помощи кронштейнов. Использование такого соединения не предусматривает изготовления в стропилах врезок, чтобы не ослабить эту ключевую конструктивную деталь. Монтажные кронштейны изготавливают из покрытой цинком стали 0,2 см толщиной. К мауэрлату и стропилу, изготовленным из дерева, кронштейны прикрепляются гвоздями, анкерами или саморезами.

LК-крепеж обеспечивают отличное крепление мауэрлата и стропила друг к другу, и позволяет соединять другие детали системы. При использовании крепежа этого типа анкерное соединение не используют.

Использование перфорированной ленты для монтажа укрепляет соединительный узел. Эта лента упрочняет соединения ног стропил и мауэрлата, при этом не ослабляются несущие компоненты конструкции, так как в них не делаются врезки, оставляя их целыми. Для крепления перфорированной ленты необходимы обычные гвозди или саморезы.

КР-уголки – часто использующаяся крепежная деталь системы стропил. Ее применяют тогда, когда нужна особая надежность при размещении стропил на мауэрлате. Уголок дополнительно упрочняет соединительные узлы, повышая несущие свойства конструкции, а также исключает смещение стропил в результате повышенных внешних нагрузок. Врезка уголка в деревянные части стропильной системы не нужна, он закрепляется саморезами или спецгвозями с выступами.

Необходимо проконтролировать, чтобы металлический стропильный крепеж был произведен из высококачественного материала, надежно защищенного от коррозии.

Важно: неподготовленному строителю зачастую непросто разобраться в большом количестве разнообразнейших крепежных элементов.

Как крепить стропила – когда нужен мауэрлат?

Прежде чем разобраться — как крепить стропила, нужно определить: куда их устанавливать и крепить. Чаще всего стропила закрепляют на специально построенном фундаменте (основе) кровли — мауэрлате. Этот элемент изготавливается из бревен или брусьев, обеспечивает не только устойчивое крепление стропил, но и позволяет равномерно распределить нагрузку на капитальные стены и даже фундамент домостроения.

В домостроениях, полностью построенных из деревянных брусьев или бревен, опорную функцию для стропил выполняет обвязка внешних стен вверху, и другие детали не устанавливаются.

Для домов и строений, капитальные стены которых построены из таких стройматериалов, как кирпич, газо-, пено- или шлакобетонные блоки, мауэрлат устанавливается в обязательном порядке. Такое требование вызвано тем, что стены такого типа очень плохо выдерживают нераспределенные точечные нагрузки. Также штучные стройматериалы недостаточно крепкие для хорошей фиксации конструкции стропил, так как под нагрузкой крепежные детали могут разрушить блок и будут вырваны из него. Поэтому укладка мауэрлата для таких домов обязательна.

Для наиболее прочного крепления деревянных брусьев мауэрлата, укладываемых по периметру на капитальных стенах дома, необходимо создать вверху стен армирующий пояс из бетона. В монолитную балку 20х20 см вмуровывается крепежные детали для опорных брусьев. Обычно для такого крепежа используются анкера или металлические шпильки диаметром не менее 1,4 см, располагаемые в монолитной балке строго вертикально. Нижние концы анкеров и шпилек загибают, чтобы их не вырвало из армпояса под действием нагрузки. Элементы такого крепежа располагаются на расстоянии не больше чем на 1,5 м друг от друга.

Важно: Использование шпилек, диаметр которых меньше 1,4 см, часто приводит к деформации нагруженных крепежных элементов.

В брусьях мауэрлата делают отверстия, соответствующие расположению анкеров или шпилек в стенах. Брус одевается на анкер, на его резьбовую свободную часть надевают шайбы, а затем навинчивают гайки. Такая технология обеспечивает надежность закрепления фундамента кровли на стенах дома.

Перед укладкой брусьев размещают гидроизолятор (например, рубероид), чтобы не допустить разрушение дерева брусьев под действием воды.

Как крепить стропила к мауэрлату

Потребуется монтирование стропил на опорных брусьях, когда возводят безраспорные и распорные стропильные системы. Размещение на мауэрлате стропильных наслонных или висячих ног выполняется с помощью соединений двух типов: жестко или скользяще. Как крепить стропила на мауэрлате — выбирается с учетом всех особенностей стропильной конструкции.

Чтобы избежать потери надежности и несущей способности, врубку делают в стропиле, а не в брусьях мауэрлата.

Жесткое крепление относительно друг друга предотвращает полностью смещение деталей и отсутствие таких проблем конструкции, как сдвиги, изгибы или кручение. Нужная жесткость узлов соединения получается, если ноги стропил к мауэрлатным брусьям прикрепляются уголками с опорным брусом или если в стропиле изготавливается спецвырез — «седло». Сам участок вреза в стропилине дополнительно скрепляется скобами, саморезами, болтами. Помимо этого, выполняется скрутка из проволоки, соединяющая место крепления ног стропил на мауэрлате и анкера, вмонтированного в капитальную стену.

При возведении и креплении крыши домостроения из деревянных элементов используется спецдеталь — «салазки», обеспечивающая скользящее соединение. Крепежный узел стропильных ног с мауэрлатом, который имеет возможность небольшого смещения стропил, позволяет избежать деформирования крыши при усадке деревянного домостроения из брусьев или бревен.

Как крепить стропила, используя уголок

Выбирая способ крепления стропильных ног к мауэрлату, нужно учитывать конструктивные нюансы кровли. Например, если стропильная нога устанавливается с вырезкой «седла», то последовательность монтажных работ будет следующая:

Способ крепления стропильных ног к мауэрлату
  1. В стропилине делается вырез так, чтобы его горизонтальная часть легко устанавливалась на брус из дерева, а угол наклона стропилины обязательно был одинаковым с углом уклона плоскости ската.
  2. Нога стропила фиксируется с помощью 3 гвоздей, 2 из них прибиваются под углом с противоположных сторон стропилины (так, чтобы в брусе мауэрлата они скрестились), а 3 гвоздь забивают сверху строго вертикально.
  3. Для большей надежности крепежный узел фиксируют скобами либо проволокой.

Данное прикрепление стропилин к мауэрлату имеет нужную жесткость и прочность крепежного узла.

Распространенным способом крепежа является крепление стропилин к мауэрлату стальным уголком и подшивным брусом. Технология закрепления стропила следующая:

  1. Стропилина обрезается под нужным углом так, чтобы уклон скатной поверхности кровли соответствовал параметрам, заданным в проекте строительства крыши.
  2. На краях брусьев мауэрлата укладывается и закрепляется подшивной брусок длиной около метра, при этом стропилина должна жестко в него упираться по линии наибольшей нагрузки – эта конструкция обеспечит устойчивость системе стропил под распорной нагрузкой.
  3. С обеих противоположных сторон стропилина прикрепляется к мауэрлату с помощью стальных оцинкованных уголков – этот вариант крепежа обеспечит отсутствие поперечного смещения стропила.
  4. Готовое крепежное соединение дополнительно закрепляется проволокой.

Полезные советы по установке стропил на мауэрлат

Только правильное крепление ног стропил на мауэрлате обеспечит надежную и долгосрочную эксплуатацию конструкции крыши. Варианты креплений стропил и мауэрлата друг к другу существует множество, но есть общие требования к созданию таких креплений:

  • при использовании резьбовых соединений обязательна установка стальных шайб (пластинок), чтобы не произошло проседания гаек внутрь деревянных деталей, так как это способствует постепенной деформации и разрушению закрепляющего узла;
  • категорически не рекомендуется использование различных подкладок: с течением времени они разрушаются, это приводит к неверному изменению нагрузок конструктивных кровельных деталей и их последующему досрочному разрушению.

Важно во время монтажных работ наиболее плотно произвести соединение всех поверхностей деталей из дерева, что потребует выверенного и особо тщательного изготовления всех нужных деталей (врубов и запилов).

Как крепить стропила: пошаговая инструкция

В кровельных работах крепление стропил — один из основных этапов. От того, насколько качественно проведены работы, зависит прочность и надежность крыши, ее способность выстоять при непогоде и сохранить свои характеристики в течение многих лет. А при креплении стропил один из важнейших моментов — выбор правильного крепежа, который позволит создать такое соединение и не подведет. Для этого используется перфорированный крепеж, в ассортименте представленный в каталоге компании «Металлист». Мы предлагаем продукцию собственного производства для кровельных работ:

  • металлические уголки;
  • держатели для балок;
  • монтажные пластины;
  • соединительные  косынки;
  • кронштейны;
  • монтажная лента;
  • крепления стропил к балкам и прочее.

Каталог перфорированного крепежа от завода Металлист

Отличительные особенности крепежа для кровли

В кровельных работах применяются различные виды фиксирующих деталей, но у них есть общие черты. Крепеж изготавливается из металла, чаще всего — из высококачественной стали, которая способна выдерживать большие нагрузки и сохранять изначальные свойства в течение многих лет. Сталь покрывается цинком, предотвращающим появление коррозии. Благодаря этому узлы соединения остаются прочными несмотря на влажность и межсезонную непогоду, которой часто подвержены крепления стропил к балкам перекрытия и других кровельных элементов.

Еще одна отличительная черта — это перфорированные отверстия под крепеж. Как правило, их несколько, а равномерное расположение позволяет выбрать подходящие точки для фиксации саморезами, гвоздями или шурупами.

Предложение от компании «Металлист»

Частным строителям и крупным организациям будет актуально приобретение крепежа напрямую от производителя. Завод скобяных изделий «Металлист» изготавливает крепления для стропил к балкам и иной всевозможный перфорированный крепеж для кровельных работ. Все изделия отличаются невысокой ценой, ведь продажи идут напрямую, а значит нет необходимости переплачивать посредникам. К тому же мы предлагаем удобные условия сотрудничества:

  • отгрузку от одной коробки и до крупных партий;
  • готовые изделия со склада и изготовление под заказ;
  • возможность заказа деталей по индивидуальным параметрам.

Вся представленная продукция изготовлена в соответствии с международными стандартами  и проходит многоступенчатый контроль качества.

Чтобы начать плодотворное сотрудничество или получить консультацию по крепежу, позвоните нам или оставьте заявку на сайте и мы незамедлительно примем заказ в работу!

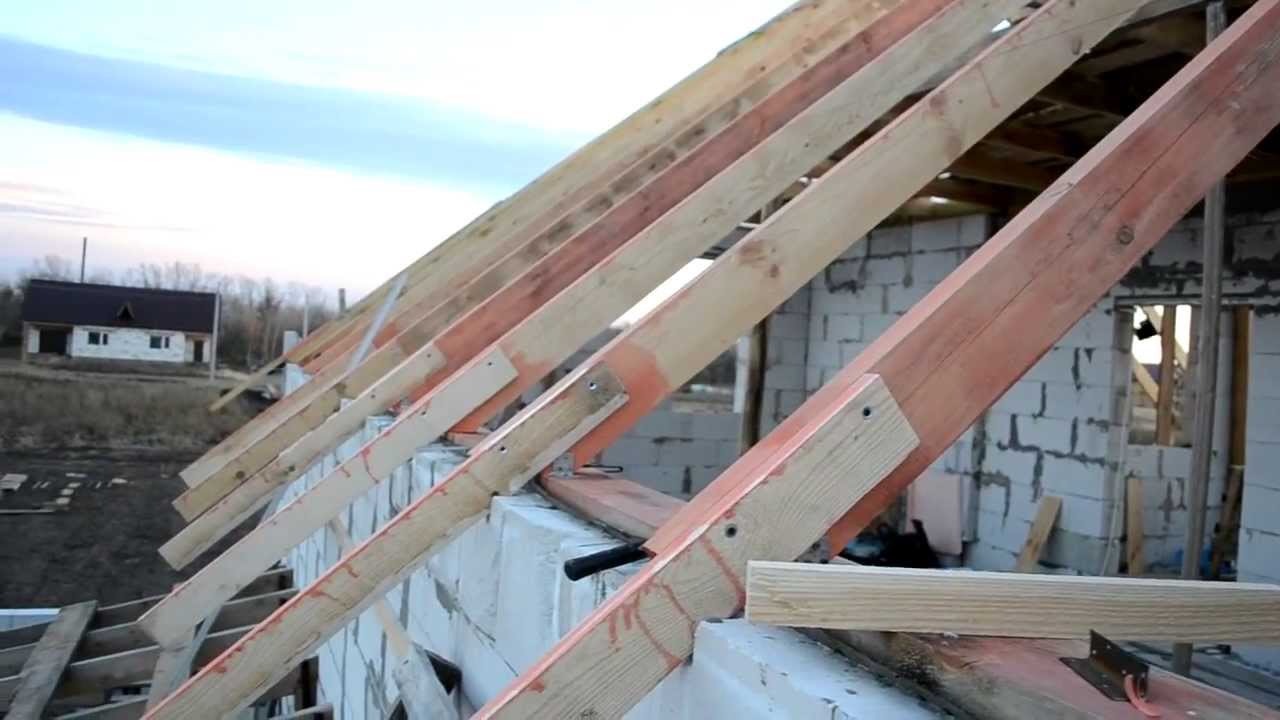

Стропила не крепят на уголки. Плотники со стажем так не поступают. | РемСтройМастер на работе и дома

Добрый день уважаемые подписчики и гости канала.

Как вы уже знаете мы занимаемся различными видами строительно-монтажных и отделочных работ, в том числе строительство домов под ключ. Сегодня хотел бы затронуть такую тему, как строительство крыши, а именно формирование стропильной системы. Мы не будем разбирать разновидности стропильных систем, а разберем основные правила крепления стропил, которые мы используем на своих объектах.

Крепление стропильной системы к коробке дома является главнейшей составляющей в строительстве дома, ей уделяется большое внимание. Основной целью является противостояние воздействию сил природы, а именно ветра. В зависимости от того как произведено закрепление стропильный системы, зависит целостность всей крыши дома, выдержит ли она ветровую нагрузку, как долго прослужит крыша.

Крепление стропил производится к мауэрлату, основная задача которого равномерное распределение нагрузки от веса крыши на коробку дома, стены.

Основным способом крепления мауэрлата к стенам является:

1. Заведение проволоки катанки (не менее 6 мм) под армированный монолитный пояс или непосредственно в стены дома, с последующим скручиванием проволоки, что надежно прижимает и закрепляет брус, являющийся основой стропильной системы

2. При заливке монолитного пояса бетонируем в него шпильку, на которую и одеваем мауэрлат и фиксируем гайкой.

3. Проделываем отверстия в стенах и брусе для последующего крепления заводским анкером.

На своих объектах мы всегда используем первый способ с использованием проволоки, который проверен десятилетиями.

После того как мы закрепили мауэрлат, одним из способов, описанных выше приступаем к подготовке скатов и креплению стропил. Как и скрепление мауэрлата, существуют различные способы крепления стропил. У всех них общая задача минимизировать силу отрыва стропильной ноги, таким образом сохранив крышу чтобы ее не оторвало ветром с дома.

Единственно верным вариантом крепления является перпендикулярное крепление радиусу стропильной ноги.

В учебниках по строительству это отражено:

Кроме того мы еще используем скобы с загибом:

Для соблюдения правила крепления, описанного выше, существует следующие способы крепления стропил к мауэрлату, которые наиболее эффективны:

1. Проволоку, заводим под мауэрлат и забиваем по диагонали 2 гвоздя или саморез с усиленной шайбой 10 мм. перпендикулярно стропиле.

2. Забиваем скобу и 2 гвоздя не менее 150 мм. по диагонали с двух сторон.

3. Стальную полосу скрепляем гвоздями не менее 150 мм и забиваем 2 гвоздя по диагонали.

Указанные выше способы крепления надежно фиксируют кровлю при порывах ветра, не дают оторвать крышу.

А вот как поведут себя уголки?

Они могут просто слететь, срезав шляпки саморезов, либо порвется металл уголков. Такой исход мы встречали в своей практике и не один раз. На мой взгляд уголки не могут выступать основным способом крепления, как дополнительный вид конечно, но не как основной.

Конечно найдутся специалисты, которые будут оспаривать этот вариант, но мы не пытаемся кого-то переубедить или с кем-то поспорить, я рассказываю о том как работает наша бригада. Если вы не согласны, напишите в комментариях какие способы используете вы, почему, их плюсы.

Всем большое спасибо за внимание, уделенное нашему каналу, надеюсь, что статья была полезна Вам.

Подписывайтесь на наш канал РемСтройМастер на работе и дома 👍и узнавайте больше о строительстве, ремонте и полезных домашних советах.

Как правильно подобрать крепеж для монтажа стропильной системы

Каркасом стропильной системы и о снованием любой крыши является мауэрлат. В деревянных домах его функции может выполнять верхний венец сруба, а на кирпичных и бетонных стенах монтируется мощное основание из бруса.

Крепление мауэрлата

1. В домах, сложенных из клееного бруса или из бревен,мауэрлат  не требуется. Если высоты несущих стен недостаточно, укладывается дополнительный венец-мауэрлат. Для его крепления используются кованные скобы и стальные нагели (шипы).

2. Крепление мауэрлата на кирпичных стенах возможно несколькими способами:

— в процессе кладки несущих стен на глубину 3-х и более верхних рядов кирпичей замуровываются шпильки диаметром не менее 14 мм. Нижний конец шпильки должен быть согнут под прямым углом в виде буквы «Г». Длина свободной части шпильки должна быть больше толщины мауэрлата на 3-4 см;

— на заключительном этапе кладки несущих стен заливается армированный пояс. В него вмуровываются «Г»-образные шпильки или анкерные болты диаметром не менее 14 мм. Длина открытой части крепежных элементов должна на 3-4 см превосходить толщину мауэрлата.

Расстояние между шпильками (анкерными болтами) выбирается кратным шагу стропил и равно 1,0… 1,5 м.

Перед монтажом мауэрлата на каменные стены обязательно укладывается слой гидроизолирующего материала.

Крепление стропил

1. Дома, сложенные из бревен или бруса, в процессе эксплуатации дают усадку, а их геометрические параметры изменяются. В таких условиях крыша должна иметь некоторую независимость. При жестком креплении стропильной системы крышу деревянного дома перекашивает , а кровельные материалы разрушаются. В худшем случае это может привести к разрушению каркаса дома, поэтому соединения стропил делают подвижным.

Стропила в коньке могут крепиться двумя способами:

— подвижное соединение с помощью болта М16;

— соединение с помощью пластинчатого шарнира. В этом случае на каждом стропиле 4-мя болтами М10…М12 крепятся по две стальных накладки. Роль шарнира выполняет болт М16.

Крепление стропил к мауэрлату осуществляется с помощью так называемых «салазок». Скоба и кронштейн крепятся гвоздями, при этом стропило имеет возможность небольшого перемещения относительно мауэрлата вдоль своей продольной оси.

2. Если дом сложен из кирпича или шлакоблока, применяется жесткое крепление стропил. В этом случае коньковое соединение выполняется следующими способами:

— неподвижное соединение встык. При этом стропила скрепляются гвоздями, а весь узел усиливается дополнительной стальной или деревянной накладкой — ригелем. Ригель к стропилам крепится болтами М10…М12 или гвоздями соответственно;

— неподвижное соединение врезкой в полдерева. В этом случае стропила соединяются болтом М16, а узел усиливается ригелем.

Крепление стропил к мауэрлату осуществляется с помощью усиленных стальных уголков. Для крепления уголков используются болты М10…М12 и гвозди.

В качестве дополнительных креплений неподвижных узлов используются хомуты, стяжки из проволоки и монтажная перфорированная лента.

Все резьбовые соединения выполняются с применением металлических шайб или пластин.

При креплении деталей конструкции гвоздями необходимо придерживаться следующего правила: длина гвоздя должна в 2-3 раза превышать толщину пробиваемого элемента.

Рекомендуется использование гвоздей с кольцевой накаткой длиной 100 мм, т.к. они меньше повреждают структуру дерева, при этом прочность соединения оказывается существенно выше.



какой способ выбрать, советы по монтажу и видео инструкция

Крепление стропил к мауэрлату — ответственный этап устройства крыши, от которого зависит надежность и долговечность ее эксплуатации. Решение узлов определяется конструкцией и размером кровли, расчетными нагрузками, а также материалом стен и склонностью здания к усадке.

Проектирование креплений стропил

Для проектирования стропильной системы необходимо правильно рассчитать ветровую и снеговую нагрузки, т.е. оптимальный вес кровельной системы в целом. На основании этих расчетов проектируется материал и толщина несущих стен. Допущенные ошибки при оценке нагрузок и другие недочеты могут вызвать деформацию всей конструкции с нарушением целостности покрытия и даже обрушения кровли. При проектировании следует учесть следующие факторы:

Расчет нагрузки на стропила.

  •  тип и форма кровли;
  •  наличие внутренних опор и их расположение;
  •  тип и вес кровельного материала;
  •  скат крыши и угол его наклона;
  •  стропильная система и ее конструкция;
  •  размеры (длина) перекрываемого пространства;
  •  сечение бруса для стропил.

В каких случаях требуется крепление к стропилам

Необходимость прикрепить стропильные ноги к балкам перекрытия может возникнуть в следующих случаях:

  • Нужно увеличить площадь чердака. В такой ситуации укладывают перекрытия с выносом за пределы стен. Подобная потребность обычно возникает при строительстве мансардных крыш, которые планируется использовать в качестве жилых помещений. Также вынос перекрытия за пределы стен может потребоваться при строительстве дома с террасой или верандой, расположенной под одной крышей с домом;

Вынос перекрытия за пределы стен позволяет увеличить площадь мансарды

  • Необходимо разгрузить стропило. В этом случае стропильная нога крепится обычно к мауэрлату, но для ее разгрузки используется подстропильная нога или стойка (иногда стойки и подстропильные ноги применяются одновременно). Они передают нагрузку от ската перекрытию.

Закрепить балки на деревянных стенах можно стальными уголками

Далее рассмотрим оба варианта крепления.

Подбор крепежа для строительства дома. Что важно учесть?

Для каждого вида работ по дереву есть специальный крепеж. В противном случае, под угрозой окажется прочность конструкции. Кроме того, важно правильное расположение гвоздей и шурупов. Для этих целей проектировщики выполняют расчеты, согласно которым определяется нагрузка на тот или иной элемент и способность деревянных досок и балок выдержать возможные деформации.

Нередко, крепеж выбирается, исходя из дополнительных критериев, например, внешнего вида. Это имеет смысл, если речь идет о работах на внешней, фасадной части дома, где важно по-максимуму скрыть все стыки, торчащие «шляпки» и другие неровности.

Подбирать гвозди и шурупы для строительства дома следует таким образом, чтобы деревянные элементы совпали как можно ближе друг к другу. Между контактирующими поверхностями не должно быть зазоров. Нужно учитывать, что иногда крепеж может не обеспечить достаточное прилегание поверхностей друг к другу, в этом случае придется использовать несколько видов гвоздей, шурупов, винтов и т. п.

Еще одна рекомендация от экспертов: постараться устанавливать крепеж в деревянные элементы равномерно, по всей поверхности. Дерево — достаточно «мягкий» материал, поэтому следует соблюдать осторожность и не переусердствовать с проделыванием дыр в нем. В противном случае это может привести к тому, что древесина «ослабнет» в одном месте и может начать разрушаться со временем.

Покупать строительный крепеж тоже следует у профильных компаний, поскольку обычные продавцы на рынке чаще всего не владеют никакой информацией кроме размеров, и не расскажут вам обо всех характеристиках, совместимости и способах применения детали. Мы рекомендуем выбирать крепеж в интернет-магазине Пикап-Комплект.

Далее мы рассмотрим основные виды крепежа и особенности работы с ними.

Расчет необходимых элементов

Теоретически сечение каждого конструктивного элемента стропильной системы необходимо рассчитывать с учетом предполагаемых нагрузок. Однако на практике размеры принимаются конструктивно.

Сечение стропильных ног можно выбрать по таблице, приведенной на рис. 7 в зависимости от их длины и шага установки. Также рекомендуется учитывать предполагаемую толщину теплоизоляционного слоя – желательно, чтобы она совпала с высотой стропил (в случае утепленной кровли).

Рисунок 7. Таблица для выбора сечения стропил

Размеры других конструктивных элементов тоже подбираются конструктивно с учетом удобства соединения со стропильными ногами:

  • Мауэрлат – 150×150 мм.

  • Прогон – 150×50 или 150×100 мм.

  • Стойки – 150×100 или 100×100 мм.

  • Затяжки – 150×50 мм.

  • Подкосы – 50×150 или 100×150 мм.

Рисунок 8. Конструктивные элементы стропильной системы

Размеры досок для обрешетки подбираются с учетом разновидности покрытия:

  • Укладка металлочерепичной кровли, из профнастила и других листовых материалов выполняется на разреженный каркас из досок толщиной 25-30 мм и шириной до 150 мм.

  • Гибкая черепица монтируется на сплошную обрешетку из OSB, фанеры или досок.

  • Для каркаса под шифер применяется пиломатериал толщиной не менее 50 мм.

  • Керамическая черепица обычно монтируется на обрешетку из брусков сечение 50х50 мм.

Как самостоятельно сделать двухскатную крышу?

Основная цель этой статьи – рассмотрение процесса самостоятельного возведения двухскатной крыши для загородного частного дома. Почему именно двухскатной? Дело в том, что такая форма наиболее удобна как с точки финансовых затрат, так и простоты монтажа по сравнению с другими конфигурациями. Еще один вариант – односкатная крыша, однако, для малоэтажного строительства она практически не подходит и обычно применяется разве что для пристроек, гаражей и других подобных конструкций. Впрочем, можно найти и весьма удачные решения с односкатными крышами.

Строительные бригады могут возводить одну и ту же крышу немного по-разному. Наверное, какой-то способ можно назвать более надежным и простым, чем представленный в данной статье, но это – тема для отдельного разговора. Выделяются две разновидности стропильных ферм двухскатных крыш: в первом случае производится укладка стропил на мауэрлат, во втором – укладка стропил на перекрытия предыдущего этажа. В данной статье рассматривается второй вариант.

Расчеты здесь и дальше приводятся для кирпичной коробки размерами 8х8 метров и 3 метра в высоту. Как и при других вариантах возведения крыши, здесь первым шагом станет установка мауэрлата. Монтировать мауэрлат нужно на внутренней стороне стен, а снаружи заложить кирпичом из эстетических соображений. При установке необходимо следить, чтобы верхняя часть мауэрлата не выдавалась за облицовочный кирпич на 2-3 см. Это нужно, чтобы нагрузка крыши ложилась именно на мауэрлат, в противном случае она будет передаваться облицовочному кирпичу, что в корне неверно.

Балки перекрытий

Следующий шаг – монтаж балочных перекрытий. Для начала необходимо установить крайние балки перекрытия. Их вынос определит ширину карниза. Ширина карниза в зависимости от пожеланий заказчика может быть 40-50 см. Балками выступают специальные брусья, сечение которых необходимо высчитывать отдельно, учитывая различные моменты (снеговую нагрузку, ветровую нагрузку и другие факторы).

В первую очередь ставим балки обозначенные цифрами 1,2,3,4.

Для указанной кирпичной коробки размером 8х8 метров сечение бруса выбирается 100х200 мм. Когда крайние балки сечения установлены, необходимо натянуть шнурку по верхней части и выставить другие балки. При этом обычно требуется либо подтесывать под ними мауэрлат, либо подкладывать тонкие фанерки. Что примечательно, такое приходится делать часто, особенно учитывая, что заказанный брус может быть немного разным по сечению. Если заказать брус 200 мм, то могут привезти 190-210. Такое уж в нашей стране на лесопилках оборудование.

Учитывать шаг балок нужно, основываясь на размере шага стропил, которые будут укладываться в дальнейшем. К примеру, если берутся половые доски 50х150 мм, то хорошо будет выбрать шаг 60-70 см, даже лучше остановиться на 60 см, принимая во внимание, что такую ширину обычно имеют кровельные утеплители. После установки длинных балок необходимо поставить короткие. Шаг для них чаще всего 1 метр.

Для прикрепления балок к мауэрлату подойдут гвозди на 150. Иногда допускается применение саморезов и металлических стропильных уголков. В принципе, если строители используют различные крепежные элементы, то в результате выполнить работу становится проще. Разнообразие крепежных элементов существенно облегчает жизнь и неопытному строителю, потому что не требуется утруждать себя созданием зарубок и запилов.

Настил досок

Следующий шаг – настил досок. Допустимо использование дюймовок, а также половых досок. Закреплять их не нужно, они необходимы только чтобы можно было нормально ходить. Далее следует устанавливать коньковый брус. Для этого сперва нужно установить при помощи уровня или отвеса стойки 50х100 мм, укрепить их временными распорками. Оптимально будет выбрать шаг для стоек в районе 3 метров. Первым делом устанавливаются крайние стойки, потом между ними натягиваются шнурки, затем промежуточные.

Закрепление элементов

Прикрепление стропил к балкам – это один из важных процессов при возведении крыши. Чтобы предотвратить возможное скольжение элементов конструкции по кровельной доске, стропильная доска должна быть надежно закреплена с помощью таких вариантов крепежной установки:

  1. Зуб вместе со специальным упором и шипом.
  2. Зуб со специальным упором в конце балки.

В зависимости от того, под каким углом располагаются стропила, они присоединяются либо 2-мя, либо 1-м зубом к балкам перекрытия. Такая конструкция позволяет распределить давление от конкретных досок на всю систему.

Вариант 1: врубка единичным зубом

Рисунок 2. Схема соединения стропил двойным зубом, болтом и хомутом.

Крепление стропил и балочных брусьев при помощи единичного зуба применяется, если крыша строения имеет крутую форму. Другими словами, если угол между досочными элементами и балкой 35° и более. Для надежного сцепления элементов крыши в самом стропиле выполняется зуб с шипом.

В ответной части создается специальный упор, имеющий выемку под шип, которая обычно углублена на 1/4-1/3 от общей толщины ответной доски. Вырезать глубже не стоит, чтобы не ослабить саму балку (рис. 1).

Вырубка гнезд к балкам перекрытия осуществляется обычно на 250 мм от крайней стороны свисающего элемента. Единичный зуб может быть сделан вместе с шипом.

Вариант 2: врубка с использованием двойного зуба

Если же крыша возводимого дома имеет достаточно пологую форму (менее 35°), то крепление стропил производится по-другому. Они укрепляются с помощью врубки 2-мя зубьями. Это необходимо для увеличения опорной площади стропильной доски на каждую балку. Соединение можно сделать несколькими способами:

  1. Замок с вырезанным двойным шипом.
  2. С помощью соединения 2-мя шипами.
  3. Использованием упора с шипом или без шипа.

Врезки в балочные доски обычно создают на одну и ту же глубину. Но если необходимо их установить на разную глубину, стоит взять во внимание несложное правило. 2-ой зуб выполняют на половину толщины вашей балки, а 1-ый – на 1/3 толщины (рис. 2).

Перекрытие можно сконструировать и по-другому. Существует еще более сложный вариант крепления – соединение в конце специальной затяжки. Тогда зуб-упор делается в ноге стропил таким способом, чтобы первая плоскость зуба находилась в конце досочной балки.

Другая плоскость должна упираться в созданный в брусе запил, который изготавливается обычно на 1/3 толщины всей вашей балки. Мастера советуют сооружать зуб-упор как можно подальше от ее края.

Кстати, для обустройства всей вашей системы, при установке балок могут быть использованы металлические либо деревянные крепежные элементы. Обычно используют такие деревянные детали, как:

  • косынки;
  • бруски;
  • вставки для изготовления шипа;
  • нагели и пластины.

Крепление стропил выполняется с использованием металлических элементов, из которых при создании системы можно выделить:

  • уголки;
  • «салазки» и «ползунки» для крепления;
  • МЗП – зубчатые пластины;
  • ленты перфорированные;
  • пластины гвоздевые и закладные.

Перекрытие кровли должно быть достаточно прочным.

Чтобы придать всей конструкции и вашему брусу большую надежность, стропила и балки присоединяют хомутами и болтами, а затем закрепляют петлями из проволоки или железными лентами.

Весь этот узел укрепляется на стене строящегося дома на крайнем болте либо на специально вмурованном костыле.

Материалы для стропил:

  1. Доски.
  2. Брусья.
  3. Балки.
  4. Шайбы, болты, гвозди, гайки,
  5. Хомуты.
  6. Проволока.

Инструменты для стропил.

  1. Молоток.
  2. Пила.
  3. Топор.
  4. Дрель.

Так обеспечивается наиболее прочное крепление стропил. Это позволит вашей конструкции простоять не один десяток лет.

Несколько основных правил крепления стропил к мауэрлату

  • Необходимо обеспечить надёжное, прочное и качественное соединение скрепляемых деталей.
  • В местах прилегания стропил к мауэрлату необходимо обеспечить высокую точность запилов.
  • Крепёжные работы производить с помощью металлических уголков, пластин, кронштейнов, шпилек с резьбой или болтов с гайками.
  • Болты и гайки применять только с металлическими пластинами или шайбами.
  • Гвозди и шурупы применяют в качестве временного варианта крепления. В дальнейшем их меняют на уголки, пластины или болты.

Крепление стропил всегда было важным моментом при возведении крыши. Гарантией надёжности такого сооружения выступает не только правильный расчёт и выбор материала, но и правильно выполненный монтаж стропил к мауэрлату, а также к балкам перекрытия.

Специфика удлинения стропильных ног

Сращивание стропильных ног позволяет унифицировать пиломатериал, приобретаемый для возведения крыши. Знание тонкостей процесса предоставляет возможность практически полностью построить стропильный каркас из бруска или доски одного сечения. Устройство системы из материалов одного размера выгодно отражается на итоговой сумме расходов.

К тому же доску и брусок увеличенной длины, как правило, производят с сечением бóльшим, чем у материала стандартных размеров. Вместе с сечением возрастает и стоимость. Такой запас прочности при устройстве вальмовых и ендовых ребер чаще всего не нужен. Зато при грамотном выполнении сращивания стропил элементам системы сообщается достаточная жесткость и надежность при наименьших затратах.

Без знания технологических нюансов сделать действительно жесткие на изгиб соединения пиломатериалов достаточно сложно. Узлы сопряжения стропилин относятся к категории пластичных шарниров, обладающих лишь одной степенью свободы – способностью поворачиваться в соединительном узле при приложении вертикальной и сжимающей по длине нагрузки.

Для того чтобы обеспечить равномерную жесткость при приложении изгибающей силы по всей протяженности элемента, сопряжение двух частей стропильной ноги располагают в местах с наименьшим изгибающим моментом. На эпюрах, демонстрирующих величину момента изгиба, они хорошо видны. Это точки пересечения кривой с продольной осью стропилины, в которых изгибающий момент приближается к нулевым значениям.

Учтем, что при строительстве стропильного каркаса требуется обеспечить равную по всей протяженности элемента сопротивляемость изгибу, а не одинаковые возможности прогибаться. Поэтому места сопряжения устраивают рядом с опорами.

В качестве опоры принимается как установленная в пролет промежуточная стойка, так и непосредственно мауэрлат или шпренгельная ферма. Коньковый прогон можно также оценивать, как возможную опору, но участки состыковки стропильных ног лучше располагать ниже по скату, т.е. там, где на систему возлагается минимальная нагрузка.

Установка стропил односкатной крыши

Для крепления стропильной системы односкатной крыши есть несколько подходов, которые существенно различаются.

Если стропила к боковой части не прислоняются, а лежат на торце стены, то их крепят непосредственно к стенам при помощи анкерных болтов или шурупов, если устроены закладные в стене.

Второй вариант — крепление стропильных ног к брусу, который заранее устанавливается на стене.

При таком варианте в несущей стене значительно меньше отверстий.

Еще об устройстве односкатной крыши из металлочерепицы.

О требованиях СНиП к уклону плоской кровли смотрите по ссылке. Зачем плоской кровле уклон и каким он должен быть.

О карнизном свесе кровли из металлочерепицы здесь. Чем и как подшивают свесы кровли.

После того, как брус надежно зафиксирован на стене, стропильные ноги крепят при помощи болтов или саморезов.

По бокам для повышения надежности соединения устанавливают угольники.

Крепление балок перекрытия к стене

В частном строительстве обычно делают деревянные перекрытия по балкам. Крепление балок — важный технологический этап, от качества которого зависит надежность перекрытий.

Способы соединения балки перекрытия со стеной

Перед тем как строить, нужно заказать проект дома и все действия выполнять в соответствии с ним. Обычно способ устройства перекрытия описан там. Здесь важно всё — используется ли специальная врубка или крепёж для установки балок, жёстко ли они соединяются со стеной или по плавающей системе. Способ крепления имеет большое значение.

Например, в каркасных домах и домах из СИП-панелей балки являются элементами каркаса и крепятся наглухо. В домах из газобетона, из оцилиндрованного бревна балка обычно крепится так, чтобы она просто лежала на стене и имела возможность продольного люфта. Глухое крепление вызывает вибрации при хождении по потолку второго этажа.

Есть одно различие между балками перекрытия и лагами для пола. Лаги должны лежать свободно, чтобы пол не коробило и не вело. Покрытие пола крепится уже непосредственно к лагам.

К примеру, сезонное удлинение балки, даже воздушно-сухой, составляет 2-3 см на 5 м. Естественно, любой пол, приколоченный прямо к такой балке, выгнется. Из-за этого он начнет скрипеть, расходиться.

Кроме того, под лаги кладут демпфирующие прокладки, которые гасят вибрацию от шагов.

Специальными металлическими крепежными пластинами

Металлические перфорированные пластины для деревянных конструкций были разработаны в Швеции. Крепление с их помощью деревянных балок достаточно простое, не требует точной подгонки. Кроме того, они способны сгладить изменения геометрии древесины вследствие набухания.

Балка перекрытия крепится в каркасном домостроении поверх продольной балки стенового каркаса. Она кладётся сверху на пролёт и закрепляется при помощи двух перфорированных уголков сбоку.

Это позволяет устойчиво закрепить даже балку в виде лафетной доски, достаточно узкой, установленной на ребро. Если же балка — брус, и обеспечивать её устойчивость не так важно, можно крепить её уголками снизу.

Брус применять лучше, так как лафетная доска склонна к кручению при высыхании и сезонном увлажнении, и перекрытие будет деформироваться.

Конструкция опорного узла в зависимости от типа стропильной системы

Чтобы соединение правильно работало, в первую очередь нужно учитывать способ опирания стропил. При наслонных или висячих системах эти узлы решаются по-разному.

Наслонные системы

В таких конструкциях стропила опираются на мауэрлат и конек. Вся нагрузка от кровли, ветра и снега передается через опорный брус, поэтому мауэрлат является распорным. Чтобы исключить деформации, стропильные ноги к нему крепятся жестко.

Как крепить стропила к мауэрлату в распорных системах:

  • На концах стропильных ног выбирается паз, которым он насаживается на опорную балку. По бокам они дополнительно соединяются уголками или держателями балок.
  • Вместо уголков могут использоваться гвоздевые соединения — 2 гвоздя прибиваются наискось через стропило, и 1 вертикально сквозь него.
  • На небольших кровлях применяются скобы, один конец которых вбивается в балку, а другой в стропила.
  • Торец стропила запиливается горизонтально без какого-либо седла, а по нижнему краю прибивается опорный брусок. Это упрощает и ускоряет монтаж, позволяя не делать паз. Но несущая способность узла меньше, чем при врубке.

Такие опорные узлы получаются жесткими и надежно обеспечивают передачу усилий между конструкциями.

Висячая система

В жестких фермах усилия распора передаются на затяжку. Сама ферма является статичной и не создает боковой нагрузки на стены. Основное внимание нужно уделить креплению стропил к горизонтальной балке, поскольку этот узел наиболее ответственный.

Располагаться затяжки могут в нижнем или среднем поясе, либо сразу внизу и вверху в зависимости от нагрузок и конструктива. Они служат одновременно балками перекрытия и основанием для обшивки потолка/пола.

Крепление стропил к затяжке проводится лобовой врубкой с одинарным или двойным зубом:

  • В брусе выбирается паз, а в стропилах шип соответствующей формы.
  • Детали дополнительно стягиваются 1-2 болтами и хомутами через подбалку — горизонтальный брус или доску, которая устанавливается для равномерного распределения усилий от крепежа и предупреждения смятия древесины.

От торца затяжки до места врубки должно быть не менее 1,5 глубины паза, а его высота — не более 1/3 сечения несущего элемента.

Стыковать детали можно без врубки, тогда соединения усиливаются с помощью деревянных или металлических накладок. Количество крепежных элементов принимается исходя из расчета по нагрузкам. В некоторых случаях стропила делаются двойными. Тогда затяжка не врубается, а жестко защемляется между двумя досками. Узел стягивается 2 болтами.

Вынос за наружные стены деревянных конструкций должен составлять не менее 40 см для образования карнизного свеса. Опираются фермы на подкладные доски или брус, крепятся уголками, держателями.

Технология выполнения вальмовых диагональных стропил

  1. Поскольку стропила для вальмовой крыши устанавливают диагонально, обычные способы их крепления не подходят. К тому же нагрузка на диагональные стропила значительно выше, чем на наслонные или висячие, поэтому материал для их выполнения должен иметь большее сечение. Можно использовать брус толщиной от 100 мм, однако практика показывает, что удобнее выполнить эти стропила из двух сложенных и скрепленных досок стандартной толщины.
  2. Диагональные стропила верхним концом опирают на стойки, нижним – на сходящиеся под прямым углом брусья мауэрлата. Их размечают по месту, и основной их особенностью является то, что запилы выполняют не перпендикулярно к плоскости доски, а под углом в 45 градусов. При выполнении стропил из срощенных досок выполняют сначала одну сторону с косыми запилами, потом вторую, в зеркальном отображении.
  3. Доски стягивают между собой на саморезы, гвозди или шпильки. Закрепляют вальмовые стропила с помощью накладок и саморезов.

Стягивание досок (Вальмовых стропил) с помощью саморезов

Лучше понять основные приемы возведения стропильной системы своими руками поможет видео.

При выполнении любой стропильной системы своими руками важно тщательно закреплять все узлы и соединения и помнить, что крыша – это основная защита вашего дома от ненастья. Поэтому важно не только сделать качественный каркас, но и выбрать подходящий кровельный материал, например, профнастил, и правильно уложить его.

Монтаж стропил на сруб

Установка стропил на сруб имеет свои особенности, та как строения, выполненные из дерева, меняют свои геометрические размеры в процессе усадки, а также при изменении влажности воздуха.

Последний венец сруба следует проверить на горизонтальность, чтобы стропила легли правильно и равномерно передавали нагрузки на конструкцию. Затем размечаются места установки стропил. Если фронтоны сооружения выполнены из бруса или бревен и на них опирается коньковая балка, то технология монтажа стропил отличается от стандартного жесткого крепежа с использованием врубок с шипом и металлических уголков.

Фронтоны из бревна или бруса в процессе усадки сруба изменяют свои размеры, уменьшившись на 10-15 сантиметров по высоте. Таким образом, жесткое крепление стропильных ног к стенам и коньковому прогону приведет к деформации стропильных ног, и, как результат, во всей кровле, либо во фронтонах при усадке образуются щели. Чтобы избежать таких последствий, при монтаже стропил применяются специальные скользящие крепления .

Определяя, как установить стропила на сруб необходимо учитывать, что в данном случае соединения стропильных ног в коньковой части выполняются подвижными – должна иметься возможность менять угол при усадке фронтонов. Для этого стропильные ноги крепятся внахлест с болтовым соединением, либо с применением специальных монтажных пластин из металла (в этом случае — встык с обязательным зазором).

Нижняя часть стропильной ноги может крепиться в паз, выполненный в верхнем венце стены. При этом стропило устанавливается со свесом, величина которого определяется при проектировании. При необходимости стропильная нога устанавливается нижним ребром на бревно без паза. Также используется вариант, когда местом крепления стропильной ноги является горизонтальный брус перекрытия.

Во всех случаях в качестве крепления используется специальный крепежный элемент из прочного металла – «салазки». Крепление может быть открытого или зарытого типа. Оно позволяет стропилам перемещаться без деформации кровли. Перед тем, как крепить стропила к срубу, следует правильно подобрать крепеж. Модели различаются длиной хода подвижного элемента (от 60 до 160 мм), количеством отверстий для крепежа.

Если крыша будет испытывать серьезные снеговые нагрузки, «салазки» монтируются с обеих сторон стропильной ноги. При установке скользящего соединения на бревно сруба, необходимо подготовить под место крепежа пластины плоскую площадку.

Соединение с усиливающей подкладкой

В некоторых случаях используют соединение с помощью усиливающей подкладки. Подкладка представляет собой брусок, укладываемый поверх мауэрлата в местах крепления стропил и надежно закрепляющийся к нему. При этом в стропильной ноге делается выпил по форме подкладки для надежного соединения с ней.

Стропила при соединении с использованием подкладки могут крепиться с помощью натянутой стальной проволоки, закрепленной к стальному костылю, вбитому в стену. Также нередко крепление стропил к мауэрлату осуществляется с помощью стальных скоб. Усиление стропильной системы показано в следующем видео:

Устройство наслонных стропил: основные правила

Стропильная система наслонного типа используется при необходимости перекрытия пролетов с максимальной длиной 6-6,5 метров. Если во внутренней части строения имеются несущие конструкции (стены или колонны), то есть возможность дополнительной установки на них стоек.

Одной из самых функциональных деталей является стропильная опора скользящего типа, поскольку с ее помощью можно осуществлять крепление к мауэрлату разных промежуточных стропил.

Так как в сфере частного строительства пролеты больших размеров – большая редкость, в индивидуальных зданиях главным образом используются именно наслонные системы.

Согласно технологии, опорой для стропильной ноги служит мауэрлат. Если речь идет о деревянной постройке, его функция переходит к верхнему ряду стен. Данное узловое соединение имеет важнейшее значение.

При стягивании стропильных ног при помощи ригеля можно увеличить длину пролета до 8 метров, при наличии одной опоры – вплоть до 12 метров, при двух опорах – до 16 метров.

Запрещена укладка деревянных стропил на каменные стены, поскольку на них постоянно будет образовываться конденсат, оказывающий на дерево разрушающее действие. Для предупреждения возможного загнивания деревянных частей необходимо произвести изоляцию мауэрлата. Это же правило относится ко всем участкам, на которых деревянные элементы примыкают к металлическим или каменным конструкциям.

Первым делом производится закрепление мауэрлата. Эта деталь по сути является брусом с параметрами 150 х 150, 150 х 200 мм. Процесс осуществляется с использованием штырей. Их необходимо забетонировать в стену минимум на 40 см. Аналогичным способом закрепляются болты. Для этого применяют проволочные скрутки, минимальный диаметр которых должен составлять 6 мм. Их закладка производится на этапе возведения стен не выше третьего ряда кладки (отсчет ведется с верхнего ряда).

Крепление наслонных стропил к мауэрлату может осуществляться при помощи скоб. Аналогичные требования предъявляются к брусу, укладываемому поверх наружных конструкций – лежню.

При возведении домов используют систему наслонных стропил на основе дерева. Изготовление и применение подобных деталей из металла нецелесообразно и довольно проблематично.

Соединение и крепление стропильных брусов, опорных брусьев и остальных деталей удобно осуществлять с помощью крепежей в форме зубьев, шипов, сковородень, широко используемых в плотницком деле.

Одним из важнейших моментов является точный расчет наслонной стропильной системы еще до начала монтажа стропил.

Утепление и пароизоляция

Использование качественного утеплителя для крыши позволяет значительно снизить тепловые потери и сэкономить на обогреве помещения. Компании предоставляют большое количество разнообразных материалов со своими преимуществами и недостатками. Тем не менее, наиболее распространенными до сих пор остаются:

  • минеральная вата;
  • базальтовая вата;
  • стекловата;
  • пенопласт.

Монтаж производится с внутренней стороны в междустропильное пространство. Листы следует нарезать так, чтобы их ширина превышала расстояние между стропилами на 15-30 мм, что позволяет обеспечить более надежную фиксацию материала, то есть «в распор». При утеплении в несколько слоев, материалы следует располагать в шахматном порядке, чтобы исключить появление мостика холода.

Для того чтобы защитить утеплитель от испаряющейся влаги с нижних этажей здания и соответственно предотвратить появление грибка, обязательно требуется настелить пароизоляционную пленку изнутри. Ее крепление следует производить с помощью степлера соблюдая нахлест 4-6 см, а швы обязательно должны быть заклеены герметизирующей лентой.

Утепление особенно актуально при наличии мансардного помещения.

Крепим к коньковому прогону и между собой

Крепление стропил нужно делать не только в нижней части, но и наверху. Тут многое будет зависеть от типа самой системы.

Если используется наслонный вариант, то сверху крепление стропил будет производиться к коньковому брусу или прогону. В случае применения висячей системы, дела обстоят немного иначе. В этом случае крепить стропила нужно друг к другу.

А как правильно крепить стропила в верхней части? Какие методы тут можно использовать? На эти вопросы специалисты ответят следующим образом:

крепление можно провести путем врубки в полдерева. Такой способ применяют и в случае висячей, и при наслонной системе.

Чтобы крепить этим способом, необходимо сделать на краях стропил выемку на половину их толщины. Далее, эти участки соединяют друг с другом и производят крепление с помощью гвоздей или других приспособлений;крепление стропил между собой можно произвести и внахлест. Как правило, такой способ используется в случаях висячей системы.

При этом в качестве стропил должны использоваться толстые доски. Они просто накладываются друг на друга и закрепляются;привязать стропила к коньковому прогону можно подрезав их торцы. Именно такой способ используется чаще всего.

Для его исполнения стропила складываются внахлест. Затем делается ровный спил. В результате концы стропил будут идеально стыковаться друг с другом.

Видео по теме:

Существуют и другие варианты подобного крепления.

Например, некоторые специалисты рекомендуют применять систему «шип-паз». Но такой способ требует серьезных навыков в столярных работах. Поэтому его применяют не так часто.

Установка бруса

Ничего сложного в этой операции нет, просто надо учитывать некоторые требования.

  1. Все балки до их установки обрабатываются антисептиками и антипиренами.
  2. После высыхания концы бруса, которые будут упираться на газобетонную стену, обмазываются битумной мастикой или оборачиваются рубероидом.
  3. Укладку начинают с любой стороны перекрытия. Устанавливают два бруса с учетом шага. Они между собой выравниваются в горизонтальной плоскости, и каждый дополнительно по горизонту. Затем производится монтаж всех остальных поочередно с выравниванием каждого.
  4. Между уложенными балками по стене заполняются проемы газоблоками. Основное требование – оставлять зазор между блоками и пиломатериалом в пределах 5 см. Это пространство в дальнейшем надо заполнить утеплителем.
  5. Поверх бруса укладывается дощатый настил из обрезных досок, который впоследствии покрывается пароизоляцией. На него устанавливаются лаги, между которыми укладывается утеплитель. Сверху слой гидроизоляционной мембраны и чистовой пол в виде досок, фанеры, плит ОСП и прочих листовых или панельных материалов.

Что касается крепления балок к армопоясу, то тут огромный выбор. Сегодня чаще всего используют крепежные уголки и металлические дюбели. Если продумать и учесть заранее шаг установки балок, то еще на стадии заливки армопояса можно в него вмонтировать анкера, на которые балки и будут насажены. Специалисты отмечают, что это самый надежный вариант крепления.

способы фиксации и соединения стропильных ног

Правильное, качественное крепление стропил к мауэрлату выполнить непросто – оно зависит от множества факторов:

· Точность установки мауэрлата в горизонтальное положение. Причём в полной мере это касается лишь обрезного пиломатериала – бруса и досок. Если в работе сруб из неоцилиндрованного, а лишь ошкуренного, либо строганого бревна – верх мауэрлата никогда не будет в горизонте, так как комель и вершина брёвен всегда разного диаметра.

· В любом случае, важно правильно оценить погрешность и принять решение о способах крепления.

· При условии, когда мауэрлат выполнен из массивного бруса или бревна, с него допускается выбрать незначительное количество древесины, чтоб обеспечить качественное примыкание стропила.

· Само стропило не рекомендуется зарубать боле чем на треть ширины.

· Необходимо дублирование фиксации элементов. То есть кроме подгонки плотной посадки обязательно крепление скобой, деревянными накладками, стальными накладками, либо уголками.

· Значительно облегчает сборку приведение к общим стандартам – это обеспечение одинакового исходного положения для элементов конструкции, в нашем случае – стропильных ног. После этого возможна полная шаблонизация всех составляющих, а это единообразный запил стропил к мауэрлату, и общие размеры всех конструктивных элементов.

· Крепление металла к дереву по возможности выполнять через гидроизолирующую подложку.

· Использовать только некалёные, качественные саморезы, гвозди с насечкой необходимой длины, обеспечивающие прочное крепление досок между собой, варианты с обычными – «чёрными» саморезами по дереву нужно оставить.

При этом до начала постройки немаловажно определиться – будет ли пространство жилым. От этого зависит масса конструктивных решений. Например, как крепить обрешетку к стропилам – хотя это уже несколько запоздалая стадия, многие из них требуют реализации гораздо раньше.


Как это работает: стяжки для ворот и стропил

Описание: Стяжки для ворот могут занимать место на чердаке вашего дома, но они там не просто так. В этой статье «Как это работает» главный редактор Дебра Джадж Силбер объясняет роль хомутов и стяжек стропил в конструкции каркаса крыши . Хомутовые стяжки необходимы для предотвращения отрыва кровли по коньку из-за ветрового подъема. Стяжки стропил противостоят силам, вызванным гравитационными нагрузками, которые в противном случае могли бы привести к прогибанию крыши и выталкиванию боковых стенок.Стяжки для стропил требуются по нормам, если только дом не спроектирован таким образом, что стены или коньковая балка несут полную нагрузку крыши.




Строители годами устанавливали стяжки для воротников, и в течение многих лет домовладельцы, испытывающие нехватку места, просили убрать их , особенно если они планируют реконструировать свой чердак . Правильный поступок, конечно же, зависит от понимания того, зачем они там вообще.

Завязки воротника предотвращают подъем

Вопреки распространенному мнению, хомуты не предназначены для поддержки стропил или предотвращения расползания стен под тяжестью крыши.Это работа стяжек стропил или потолочных балок. Если вы не уверены, нужны ли вам галстуки-воротники, проконсультируйтесь с инженером.

Стяжки для стропил предотвращают расползание

Расположенные в нижней трети конструкции крыши, стропильные стяжки эффективно противостоят горизонтальным силам, вызванным гравитационными нагрузками, которые в противном случае вызвали бы блинообразование крыши и выталкивание боковых стенок наружу. Стяжки для стропил (или потолочные балки, действующие как стяжки для стропил) требуются по нормам, если только дом не спроектирован таким образом, что стены или коньковая балка несут полную нагрузку крыши.

Если вы обрамляете соборный потолок , есть несколько способов справиться с потребностью в стяжках для стропил. Вы можете удалить их полностью, добавив стойки в стены фронтона, чтобы поддержать структурный гребень. Если это не вариант, следующим лучшим решением будет разместить несколько больших стропильных связей, используя либо привлекательные бревна, как вы видите в традиционном деревянном каркасе, либо обернув их, чтобы сделать их архитектурными элементами в пространстве. . Возможно, вам потребуется усилить верхние плиты стен, чтобы компенсировать большое расстояние между стропильными связями этого типа; опять же, проконсультируйтесь с инженером, чтобы убедиться, что это осуществимо и что вы правильно поняли детали.

Устанавливаемые в верхней трети конструкции кровли хомуты предотвращают отрыв кровли по коньку от ветрового подъема.



Подробнее о строительстве и ремонте крыш:

Разметка обычного стропила – Для простых двускатных или односкатных крыш вам необходимо изучить этот базовый строительный блок каркаса крыши.

Кровельные ресурсы – Раскройте тайну правильного выполнения кровельных работ.

Совершенные стропила для крыши – Сосредоточьте свои усилия на шаблоне стропил, и остальная часть крыши легко встанет на место.

Не ошибитесь с черепицей – Как оценить материалы для кровельных проектов.

9 Модернизация ветрозащитной крыши . Овладейте этими деталями монтажа крыши, чтобы асфальтовая черепица оставалась на месте, а дождь не попадал в ваш дом.

Открытые концы стропил – Архитектор дает советы, как сделать детали крыши гармонирующими со стилем вашего дома.



Чтобы просмотреть техническую иллюстрацию хомутов и стяжек для стропил, нажмите кнопку «Просмотреть PDF» ниже.

Как крепить стропила к стене?

Как прикрепить стропила

  1. Прикрепите стропила в двух основных точках, козырьке и стене .
  2. Установите стропила с коньковой доской, подняв первую концевую пару и прибив гвоздями к заглушкам стены так, чтобы отвесные срезы упирались друг в друга.
  3. Гвоздь Вершины стропила вместе с отвесными врезами заподлицо друг с другом.
  4. Форма стропила в ферму.

Нажмите, чтобы увидеть полный ответ

Следовательно, как прикрепить стропила к ригелю?

Прикрепите стропила 2×6 к дому с помощью подвесов для балок и/или опираясь на ригельную доску . При необходимости используйте скользящую фаску, чтобы определить необходимые углы, где стропила соприкасаются с доской . Стропила размещаются на 24-дюймовых центрах и прикрепляются к балкам, а осадочные балки прикрепляются по мере необходимости (Изображение 1).

Кроме того, как прикрепить стропила к существующей крыше? Отрежьте одну сторону горизонтальной кровельной балки под углом так, чтобы стропила ложились на нее заподлицо. С помощью пистолета для гвоздей прикрепите горизонтальную балку и отрежьте две внешние стропила , чтобы они располагались заподлицо с существующей крышей дома . Установите два внешних стропила и , прикрепите простую стропильную балку к самому краю существующей крыши .

В связи с этим вам нужен Птичий Рот на стропиле?

Без птичьей пасти направленная вниз сила будет передаваться через точку контакта. Птичья пасть также упрощает установку стропила , удержание его на месте и прибивание верхнего конца к коньковой доске, особенно при работе в одиночку. Да блокирующий материал устанавливается у стены, между стропилами .

Что лучше фермы или стропила?

Безусловно, фермы используются чаще, чем стропила .Они более экономичны в строительстве и предлагают такую ​​же или большую прочность крыши. Есть многое, что может понравиться. Однако фермы не дают вам возможности для творчества в дизайне дома, которую позволяют стропила .

Значение стяжек стропил в жилищном строительстве

Значение стяжек стропил в жилищном строительстве

Автор: Фред Уиллкокс
Copyright© 2019
Все права защищены

Без вопросов, самая распространенная проблема с каркасом, которую я вижу почти в каждом доме, который я проверяю, это отсутствие стропильных связей. Стяжки для стропил не являются стяжками для ворот. Стяжки стропил образуют основание треугольника. Анкерные стяжки представляют собой элементы с высокой ветровой нагрузкой, которые удерживают каркас от разделения в периоды чрезвычайно высоких ветровых нагрузок.
Стяжки стропил соответствуют требованиям строительных норм и правил, основанных на статике и технике.
Стяжки для стропил используются для предотвращения поворота наружных стен, параллельных балкам, по отвесу из-за нагрузок на стропила крыши, когда балки не установлены параллельно стропилам.
«Обзорные» или «обзорные» секции балок, обычно используемые для поддержки материалов потолочного покрытия из гипсокартона, не являются стяжками стропил, и эти секции балок прибиваются гвоздями или параллельно стропилам, как показано далее в этой статье. Гвозди нельзя использовать в качестве структурных соединений, когда они подвергаются усилиям отрыва. Гвозди прочны только на сдвиг. Смотровые или внешние стропила, используемые для подвешивания гипсокартона, прибиваются сзади или вбиваются в балку. И гвоздь со спины, и гвоздь на ногах являются формами гвоздя в отстранении.
Как показано в ссылках из IRC (Международный жилой кодекс) ниже, стропильные связи являются непрерывными элементами, которые создают непрерывность каркаса.
В основе всех структурных каркасов лежит треугольник. Треугольник — единственная самоподдерживающаяся геометрическая фигура.

В каркасном доме горизонтальным элементом является «балка». Диагональные элементы – это «стропила».

Одной из важных частей рамы является непрерывность от внешней стены к внешней стене.Когда балки параллельны стропилам, это достигается простым выравниванием балок и прибиванием балок друг к другу. Балки предотвращают «распор» стропил, вызывающий вращение стен. Когда балки расположены перпендикулярно стропилам, необходимо использовать стропильные связи, чтобы стропила не провисали, а рама не расползалась.

Как указывалось ранее, гвозди нельзя использовать для соединения элементов конструкции, если гвоздь подлежит извлечению. Гвоздь должен быть установлен поперек волокон доски, а не в торец доски. При установке в конце доски вдоль волокон доски гвоздь как крепежное средство примерно на 75% слабее, чем при установке поперек волокон.
Стяжки для стропил в некоторых частях дома могут быть прочными спинками. Крепости представляют собой Г-образные деревянные элементы, сделанные из досок, сколоченных гвоздями. Г-образная форма устойчива к легкому изгибу во всех направлениях. Strongbacks используются для поддержки, выравнивания и разрыва пролета балок.Если крепостные опоры соединены с концами стропил или с вершинами наружных стен и каким-либо образом образуют непрерывную связь всей стены между противоположными сторонами дома, то крепостные опоры могут быть стропильными связями.
Требование к стропильным связям исходит из базовой механики, очень простой инженерии и из раздела R802.3.1 IRC.
Раздел 802.3.1 Потолочные балки и соединения стропил.
Потолочные балки и стропила должны быть прибиты друг к другу в соответствии с таблицами R602.3(1) и R802.5.1(9), а узел должен быть прибит к верхней стеновой пластине в соответствии с таблицей R602.3(1). Потолочные балки должны быть непрерывными или надежно соединенными в местах их соединения над внутренними перегородками и прибитыми к соседним стропилам для обеспечения непрерывной связи поперек здания, когда такие балки параллельны стропилам.
Если потолочные балки не параллельны стропилам, черный пол или металлические хомуты, прикрепленные к концам стропил, должны быть установлены таким образом, чтобы обеспечить непрерывную связь по всему зданию, или стропила должны быть привязаны к 1 дюйму 4 дюйма (25.4 мм на 102 мм) (номинал) минимального размера шпалы. Соединения должны соответствовать таблице R602.3 (1) или должны быть предусмотрены соединения эквивалентной емкости. Если потолочные балки или стропильные связи не предусмотрены на верхней плите, конек, образованный этими стропилами, также должен поддерживаться балкой, спроектированной в соответствии с принятой инженерной практикой.
Расстояние между стропильными связями не должно превышать 4 фута (1219 мм) по центру.
Из комментария к IRC: Чтобы балки не смещались случайно и чтобы они передавали нагрузку от стропил на балки перекрытия, необходимо механическое соединение с опорными элементами, как показано на рисунке 802 комментария.3.1(1). Чтобы противостоять горизонтальной нагрузке, создаваемой внешними стенами при нагрузке стропил, требуется непрерывная связь между внешними стенами. Комментарий. На рисунках R802.3.1 (2) и R802.3.1 (3) показаны способы достижения этого. На рис. R802.3.1 (3) комментария потолочные балки, идущие параллельно каркасу стропил крыши, обеспечивают непрерывную связь. Там, где потолочные балки не параллельны стропилам крыши, должны быть предусмотрены отдельные поперечные связи (стяжки стропил), как показано на рисунке R802 в комментарии.3.1 (2).

Существуют и другие способы создания стропильных связей. И другие определения. В Руководстве по строительству деревянного каркаса Американского совета по дереву стяжка стропил определяется следующим образом:
«Стяжка стропил: элемент несущего каркаса, расположенный в нижней трети чердачного помещения, который связывает стропила вместе, чтобы противостоять осевой нагрузке от гравитационных нагрузок на крышу».
Когда вы смотрите на каркас дома, вы ищете треугольники.Размеры, интервалы и используемые материалы являются инженерными функциями. Поиск треугольников — это просто функция их поиска. Если треугольников нет, рамка не может работать должным образом.
Неправильная работа рамы приводит к трещинам в стеновых материалах и дверных коробках. Почти все домовладельцы связывают эти дефекты с признаками дифференциальных движений фундамента. За свою жизнь и карьеру я видел много фундаментов, которые были «выровнены», когда проблем с фундаментом не существовало.Их «выровняли», потому что они были неправильно оформлены.

галстуков против воротника. Стяжки для стропил

В обычном стропильном каркасе стропила выдерживают вес конструкции крыши и снег или временную нагрузку, упираясь в противоположные стропила (на коньковой пластине на пике), толкая горизонтально наружу в верхней части несущей стены и толкая вертикально вниз на вершине несущей стены. Потолочные балки или связи не только обеспечивают вертикальную поддержку веса потолка, но также противостоят направленному наружу горизонтальному усилию стропил в верхней части несущей стены.То есть потолочные балки или связи удерживают нижнюю часть стропила и верхнюю часть стены от выпирания наружу. Ограничение потолочной балкой или стяжкой обычно обеспечивается за счет противоположной потолочной балки, которая ограничивает внешний толчок от нижней части стропила на другой стороне крыши.

Если противоположные потолочные балки или связи не прикреплены должным образом друг к другу в колене, или если потолочные балки или связи не прикреплены должным образом к нижней части стропил, или если потолочные балки или связи проходят в направлении, отличном от стропил, нижняя часть стропил будет выступать наружу. Как правило, выталкивание стропил наружу приводит к тому, что верхняя часть несущих стен наклоняется наружу, вершина крыши падает и провисает, а потолок из гипсокартона растягивается и трескается.

В некоторых конструкциях потолочные балки или связи приподняты, чтобы создать более высокий потолок или зазор под стропильной системой каркаса. Как правило, если потолочные балки или стяжки остаются в пределах нижней трети вертикальной высоты стропильного каркаса, они по-прежнему считаются потолочными балками или стяжками.В этих случаях стропила и соединение потолочных балок или связей требуют дополнительного анализа и увеличенного размера для дополнительных напряжений, создаваемых более высоким расположением. Величина горизонтальной внешней тяги также зависит от веса, поддерживаемого каркасом крыши, пролета (длины) стропил и уклона крыши.

Если потолочная балка или затяжки подняты на верхнюю треть вертикальной высоты стропильного каркаса, они считаются затяжками воротниковыми. Некоторые считают, что стяжки с воротником обеспечивают фиксацию, аналогичную потолочным балкам или стяжкам. Они не. Расчеты показывают, что более высокое расположение делает их практически неэффективными в удержании нижних концов стропил. На самом деле хомуты устанавливаются для удержания верха стропильного каркаса вместе в случае подъема из-за ветрового давления.

Некоторым из вас может быть интересно, как называется балка или стяжка в средней трети вертикальной высоты стропильного каркаса.Я слышал, что их называют «галстук-воротник» или «подтяжка». Каким бы ни было его название, он по-прежнему практически неэффективен для сдерживания расползания нижней части стропил, если только он не был спроектирован специально.

В случае сомнений обратитесь к местному строительному служащему или проконсультируйтесь с инженером-строителем.

Quia — Деревянный каркас (Глава 15-Mehta)

A B
Передовые технологии каркаса, оптимальная стоимость проектирования повышение теплоэффективности утепленного каркаса.
Архитектурный план этажа Служит для указания расположения и размеров стен, перегородок и проемов.
Баллонная рама Одна из двух систем легкой каркасной конструкции, в которой стойки проходят от фундамента до крыши, минуя промежуточный(е) этаж(и). Деревянный каркас здания, состоящий из близко расположенных элементов номинальной толщиной 2 дюйма (51 мм), в котором элементы стены представляют собой цельные детали, идущие от подоконника к верхним плитам на карнизе.
Ленточная балка Внешние балки, окружающие деревянный каркас пола. (краевая балка) Деревянная балка, идущая перпендикулярно основному направлению балок в полу и закрывающая платформу пола с внешней стороны здания.
Доска обрешетки Доски, установленные на кольях за пределами зоны раскопок здания, используются для сохранения мест для натяжных линий, обозначающих углы фундамента здания.
Птичий рот Область со специальными вырезами в нижней части стропил.
Блокировка Короткие бруски, которые вставляются между соседними деревянными балками, стропилами или стойками для обеспечения поперечной устойчивости и дополнительных элементов для крепления гвоздями. Куски дерева, плотно вставленные между балками, стойками или стропилами в каркасе здания, чтобы стабилизировать конструкцию, препятствовать прохождению огня, обеспечить поверхность для прибивания отделочных материалов или сохранить изоляцию.
Болт Крепеж, состоящий из цилиндрического металлического корпуса с головкой на одном конце и винтовой резьбой на другом; предназначен для вставки через отверстия в соседних кусках материала и закрытия гайкой с резьбой.
Коробчатый гвоздь Гвоздь с более тонким стержнем, чем у обычного гвоздя, используемый для крепления элементов каркаса в легких деревянных каркасных конструкциях.
Перемычки Распорки или блокираторы, устанавливаемые между стальными или деревянными балками в середине пролета для их стабилизации против коробления и, в некоторых случаях, для распределения нагрузки на соседние балки.
Блестящий гвоздь Гвоздь из простой стали без покрытия.
Консоль Балка, ферма или плита, выходящая за пределы своей последней точки опоры.
Соборный потолок Высокий потолок, повторяющий форму конструкции крыши.
Потолочная балка Одна из параллельных легких, близко расположенных балок, используемых для поддержки потолка и чердачного пола
Обшивка Тип горизонтальной обшивки внахлест.
Гвозди в ленте Гвозди вместе в полоску для вставки в гвоздевой пистолет.
Гвоздь обычный Гвоздь стандартного размера, используемый для крепления элементов каркаса в легких деревянных каркасных конструкциях.
Простое стропило Стропило крыши, которое проходит параллельно основному скату крыши (вальмовое стропило).
Кривой стержень Деревянный элемент каркаса стены, который короче полноразмерных стержней, потому что он прерывается перемычкой или подоконником.
Диагональная перемычка Короткие бруски, которые помещаются между соседними деревянными балками, стропилами или стойками для обеспечения поперечной устойчивости и дополнительных элементов, прибитых гвоздями.
Мансардное окно Конструкция, выступающая в плоскость наклонной крыши, обычно содержащая окно и имеющая собственную меньшую крышу.
Двойная верхняя пластина Верхняя пластина в сборке стены состоит из двух элементов, каждый из которых имеет тот же размер, что и стойки; таким образом, «двойная» верхняя пластина.
Шуруп для гипсокартона Шурупы относительно тонкие и хрупкие; не подходит для конструкционных работ.
Прибивание торцов Гвоздь, вбитый через бок одного куска пиломатериала в конец другого.
Открытая часть Открытая часть уложенного внахлест рубероида или гонта.
Внешний вид Чертежи, показывающие внешние стороны здания, с вертикальными размерами или высотами, указанными по мере необходимости.
Прибивание торца гвоздями Гвоздь, вбитый через бок одного деревянного элемента в бок другого.
Лицевая панель Открытая вертикальная поверхность карниза.
Шиповое соединение Склеенное торцевое соединение между двумя деревянными брусками с использованием переплетения глубоко прорезанных «пальцев».«Шиповое соединение создает большую поверхность для клеевого соединения, что позволяет развить полную прочность на растяжение соединяемой древесины.
Отделочный гвоздь Относительно тонкий гвоздь с очень маленькой головкой, используемый для крепления наличников и других отделочных изделий из дерева.
Противопожарная перегородка Компонент или мастика, устанавливаемая в проеме в полу или по краю пола для предотвращения распространения огня; часто используется взаимозаменяемо с противопожарной защитой.
Плоская крыша Крыша, не создающая поперечной нагрузки.
Обшивка пола Структурный (черновой) пол под напольным покрытием, таким как ковер или напольная плитка.
Ферма перекрытия Используется в каркасных зданиях из-за скорости возведения, экономии материала и больших пролетов.
Стропило маховое (стропила баржи) Стропила в скосе свеса.
Порог фундамента Обычно изготавливается из обработанного консервантом дерева для повышения устойчивости к насекомым и влаге, крепится болтами к фундаменту в качестве основы для деревянного каркаса.
Каркас Строительная конструкция, состоящая из колонн и балок.
План каркаса Архитектурный план с указанием расположения и размеров колонн, балок и несущих стен (при наличии). Схема, показывающая расположение и размеры конструктивных элементов пола или крыши.
Квадрат для каркаса Г-образный измерительный инструмент, используемый плотниками для разметки разрезов под прямым углом, а также более сложных разрезов, например, необходимых для лестниц и стропил наклонной крыши.
Двускатная крыша Крыша, состоящая из двух противоположно наклонных плоскостей, пересекающихся на уровне конька.
Вальмовая крыша Крыша, для прочности которой требуются как коленные стены, так и потолочные балки.
Перемычка Балка (перемычка) над дверным или оконным проемом в деревянной каркасной конструкции. В каркасной конструкции элемент, несущий другие перпендикулярные элементы каркаса, такие как балка над проемом в стене или балка, поддерживающая другие балки, где они прерываются проемом в полу.
Вальмовое домкратное стропило Стропила, представляющие собой обычные стропила, обрезанные на разной длине для соединения с вальмовым или ендовым стропилом.
Вальмовое стропило Кровельное стропило на пересечении двух наклонных плоскостей крыши (обычное стропило).
Шатровая крыша Крыша со скатом со всех четырех сторон
Шатр Диагональное пересечение плоскостей вальмовой крыши.
Гвоздь с горячим цинкованием Метод цинкования, при котором стальной элемент или узел погружают в ванну с расплавленным цинком.
Двутавровая балка Производимый деревянный элемент каркаса, форма поперечного сечения которого напоминает букву I.
Внутренний фасад Чертежи, часто подготавливаемые для кухонь, ванных комнат и других комнат со сложными внутренними элементами.
Стойки-домкраты Стойка меньшей длины, прикрепленная к более длинной центральной стойке для поддержки перемычки в проеме стены из легкого деревянного каркаса.
Гвоздь для подвески балки Гвоздь того же диаметра, что и эквивалентный обычный гвоздь, но короче – «N10» – обычный гвоздь 10d – но длиной 1 ½ дюйма.
Подвеска для балки Устройство из листового металла, используемое для создания структурного соединения, где соединение вставлено в перемычку или ригель.
Перемычка балки Балка или брус, расположенный горизонтально между двумя более длинными балками, чтобы поддерживать концы хвостовиков или принимать обычные балки для обрамления проема.
Балка Одна из параллельных легких, близко расположенных балок, используемых для поддержки настила пола (лаги пола) или крыши с небольшим уклоном (балки потолка).Тонкие, близко расположенные, параллельные балки в полу с легким деревянным каркасом.
Королевский стержень Полноразмерный стержень, прибитый вместе с домкратом.
Коленная стена Короткая стена под скатом крыши.
Шуруп с затяжкой Шуруп для дерева большого диаметра с квадратной или шестигранной головкой.
Впускная диагональная распорка Диагональная распорка, которая вбивается в пазы, вырезанные на лицевой стороне стоек, чтобы не увеличивать толщину стены.
Плоский пропил Пил, который создает ровную поверхность наклонного стропила, когда стропило находится в своем окончательном положении (вертикальный пропил).
Перемычка Балка, перекрывающая дверной или оконный проем.
Коэффициент продолжительности нагрузки Максимальные нагрузки, которые может нести конструкция, увеличиваются по мере того, как сокращается продолжительность действия этих нагрузок; это увеличение, коэффициент продолжительности нагрузки, колеблется от 15 до 100 процентов по сравнению с базовой расчетной прочностью материала и применяется к деревянным конструкциям при учете воздействия ветра, снега, землетрясения и ударов.
Смотровая площадка Короткое стропило, идущее перпендикулярно другим стропилам крыши и поддерживающее выступ скоса.
Мансардная крыша Крыша, состоящая из двух наложенных друг на друга уровней вальмовых крыш, причем нижний уровень имеет более крутой уклон, чем верхний.
Сборный дом Передвижной дом, полностью построенный на заводе на стальном основании, поддерживаемом колесами; эвфемистически именуется мобильным домом.
Модульный дом Дом, собранный на месте из коробчатых секций заводского изготовления.
Глиняный подоконник Нижний горизонтальный элемент в стене из легкого деревянного каркаса, непосредственно контактирующий с фундаментом.
Гвоздильный пистолет Электроинструмент для забивания гвоздей в каркас и отделки.
Гвоздь Металлический штифт с острым концом, используемый для крепления дерева.
Панельное строительство Способ изготовления сборных деревянных легких каркасов, при котором целые секции стен или полов обшиваются и обшиваются на заводе, а затем транспортируются на строительную площадку для монтажа.
Шаблонное стропило Деревянное стропило, обрезанное по размеру и форме и используемое затем для трассировки срезов на дополнительных деревянных элементах, чтобы обеспечить одинаковые размеры всех стропил.
Пенни (d) Обозначение размера гвоздя.
Постоянный деревянный фундамент Фундамент полностью изготовлен из обработанного консервантом дерева.
Направляющее отверстие Отверстие, которое просверливается в древесине для вставки шурупа и затем затягивается отверткой.
Шаг Уклон крыши или другой плоскости, часто выражаемый в дюймах подъема на фут длины.
Каркас платформы Один из двух типов легких каркасных конструкций из дерева, второй представляет собой баллонный каркас. В платформенной раме стойки имеют высоту в один этаж и проходят между соседними этажами или от пола или крыши. Деревянный каркас здания, состоящий из близко расположенных элементов номинальной толщиной 2 дюйма (51 мм), в котором элементы стены не проходят за элементы каркаса пола.
Отвесный пропил Распил, который создает вертикальную (отвесную) поверхность на наклонном стропиле после того, как стропило находится в своем окончательном положении (ровный пропил).
Сборное производство Строительство, которое осуществляется на заводе или в магазине, а не на строительной площадке.
Стропила Элемент каркаса, который проходит вверх и вниз по склону крутой крыши. Наклонная опорная древесина, балка или доска, идущая от коньковой балки крыши к ее краю.
Рейка Наклонный край крутой крыши.
Лента Ригель 1 x 6, на который опираются балки промежуточного этажа (в двухэтажном здании).
Несущий конек Несущая балка, которая поддерживает верхние концы стропил крыши на линии конька и образует треугольную форму, не создавая поперечной нагрузки. Конструкционная балка, поддерживающая верхние концы стропил на наклонной крыше, необходимая там, где стропила не связаны нижними концами.
Коньковая доска Ненесущая доска, используемая для выравнивания и соединения стропил по линии конька наклонной крыши. Ненесущий элемент каркаса, к которому крепятся верхние концы стропил.
Коньковый ремешок Может использоваться как альтернатива галстуку-воротнику; они не загромождают пространство на чердаке, как галстуки-воротники.
Краевая балка, ленточная балка Деревянная балка, идущая перпендикулярно основному направлению балок в полу и закрывающая платформу пола с внешней стороны здания.Внешние балки, которые окружают конструкцию пола с деревянным каркасом.
Подъем Перепад высот, например, подъем по лестнице с одного этажа на другой или подъем на фут в наклонной крыше.
Черновые столярные работы Каркасные столярные работы в отличие от отделочных столярных работ.
Подоконник черновой Внизу оконного проема, опирается на болты.
Прогон Горизонтальный размер лестницы или наклонной крыши.
Соединение внахлест Клеевое торцевое соединение между двумя кусками дерева с использованием наклонного среза для создания большой поверхности для клеевого соединения, чтобы позволить ему развить полную прочность на разрыв древесины, которую он соединяет.
Винт Крепеж со спиральной резьбой, устанавливаемый вращательным действием, при котором резьба плотно втягивает съемник в скрепляемый материал.
Саморез по дереву Шуруп, для которого не требуются предварительно просверленные направляющие отверстия и который можно быстрее установить с помощью электрических отверток.
Обшивка Панельный материал, наносимый на наружные поверхности деревянных элементов каркаса для придания жесткости каркасу и в качестве основы для облицовки (стены) или кровли. Грубое покрытие, наносимое на внешнюю сторону крыши, стены или каркаса пола конструкции.
Односкатная односкатная крыша Крыша, не создающая поперечной нагрузки.
Плита порога (подоконник) Нижний горизонтальный элемент в легкой деревянной каркасной стене, непосредственно соприкасающийся с фундаментом.Горизонтальная нижняя часть окна или двери; внешняя поверхность, обычно наклонная для стока воды, ниже нижней части окна или двери.
Уплотнитель подоконника Сжимаемый материал, помещаемый между фундаментом и подоконником для уменьшения инфильтрации воздуха между улицей и помещением.
Грузило, охладитель Гвозди, изготовленные из тонкой проволоки, облегчают плотнику забивание гвоздей – грузила короче и меньше в диаметре, чем обычные гвозди, и покрыты смолой, которая действует как смазка, когда гвоздь забивается. ведомый.
Подошва, нижняя плита Плита, не соприкасающаяся с фундаментом. Горизонтальный кусок размерного бруса внизу шпилек в стене в легком каркасном здании; также называется нижней пластиной.
Скобы U-образные крепежные детали с приводом от пистолета; используется для крепления обшивочной бумаги и теплоизоляции (маленькие скобы) и компонентов шкафа, деревянного настила, черепицы, панелей обшивки и подстилающего слоя (усиленные скобы).
Стойка Один из набора небольших близко расположенных параллельных элементов каркаса стены; тяжелая стальная булавка. Близко расположенные вертикальные элементы, образующие стену из легкого деревянного каркаса.
Черный пол Структурный (черновой) пол под напольным покрытием, таким как ковер или напольная плитка. Несущая поверхность под чистовым полом.
Прибивание носка Крепление гвоздями под углом.
Зубчатая пластина Многозубый крепеж из штампованного листового металла, используемый для соединения элементов фермы из светлого дерева.
Верхняя пластина Горизонтальный элемент в верхней части стойки в стене в легком каркасном здании.
Триммер, домкрат Укороченная стойка, несущая коллектор над проемом в стене; также называется триммерной шпилькой. (триммерная балка) Балка, которая поддерживает коллектор вокруг проема в раме пола или крыши.
Ферма Треугольное расположение элементов конструкции, сводящее неаксиальные внешние силы к набору осевых сил в элементах.
Нарожное стропило Стропила, представляющие собой обычные стропила, обрезанные на разной длине для соединения с вальмовым или ендовым стропилом.
Стропило ендовы Диагональное стропило, поддерживающее ендову.
Долина Желоб, образованный пересечением двух скатов крыши.
Сводчатый потолок Высокий потолок, повторяющий форму конструкции крыши. Если гипс крепится непосредственно к стропилам в деревянном каркасном доме (без чердачного помещения), такой потолок называется сводчатым.
Шайба Стальной диск с отверстием посередине, используемый для распределения нагрузки от болта, шурупа или гвоздя по большей площади материала.
Легкая деревянная каркасная конструкция Самая универсальная из всех строительных систем; первая уникальная американская строительная система.
Шуруп по дереву Винт, требующий предварительно просверленных направляющих отверстий, в которые вставляется шуруп, а затем затягивается отверткой.

Хомуты или стропильные стяжки.Есть разница

Чиновники, отвечающие за соблюдение правил, отвечают на вопрос о каркасе стропил.



Почему некоторые сообразительные застройщики путают хомуты и стропильные стяжки? И как те же самые люди воспользовались этой ошибкой, превратив соборный потолок в двускатную крышу без использования структурного конька? Ответы меня сбивают с толку. Но, несмотря на то, что обучение в настоящее время проводится в соответствии с требованиями нескольких штатов, а также с явным кодовым языком, эта оплошность в фрейминге с одной и двумя семьями, похоже, встречается сегодня так же часто, как и 20 лет назад.

Думаю, это происходит потому, что вопреки утвержденным планам какая-то просвещенная душа решила, что открытый потолок будет более стильным. Фреймеры, как и Seabees, умеют делать. Дайте им, «может быть, мы должны. . ». и это сделано.

Всякий раз, когда я указываю на этот дефект рамы во время осмотра, подрядчик говорит: «Но у меня там галстуки». Теперь я считаю, что этот вопрос должен быть выгравирован на чистом золоте в виде указа строительного инспектора: нельзя использовать хомуты для скрепления наружных стен.

Монтажник должен прикрепить хомуты к одной стороне стропил крыши, горизонтально и в верхней трети вертикального расстояния между коньковой доской и плоскостью верхних пластин (Международный жилищный кодекс, раздел R 802. 3.1). Это стабилизирует соединение между коньковой доской и вершинами стропил. Стяжки-хомуты скрепляют наружные стены здания примерно так же, как пачка клубничной жевательной резинки.

С другой стороны, стяжки

для стропил укрепляют наружные стены.Эти связи устанавливаются на верхней пластине, крепятся к стропилам и параллельно им и непрерывно соединяются от внешней стены к внешней стене. В этом выравнивании мы называем их потолочными балками. Как вариант, монтажник может установить стропильные связи над накладками в четко определенных пределах: Стяжки не должны превышать нижнюю треть вертикальной высоты конька над накладками. При использовании этого метода стропильные пролеты должны быть подогнаны вниз по формуле, приведенной внизу таблицы 802.с 5.1(1) по 802.5.1(8).

Выбивание наружу через стену.

Почему код так точен в отношении этого правила? Потому что без стропильных связей конек провисает, а верх стен, поддерживающих нижние концы стропил, выталкивает или «пинает» наружу. И Международный строительный кодекс, и Международный жилищный кодекс запрещают это. Для последних нескольких циклов кода оба комментария к коду также содержали подробное описание этой жизненно важной ссылки, включая несколько полезных диаграмм.

В частности, в вышеупомянутом разделе R 802.3.1 также говорится: «Если потолочные балки или стропильные связи не предусмотрены, конек, образованный этими стропилами, должен поддерживаться стеной или балкой, спроектированной в соответствии с принятой инженерной практикой».

В конечном итоге для исправления может потребоваться приказ о прекращении работ. Однако на сегодняшний день, используя устные инструкции и пометку в разрешительной карточке, я увидел 100-процентную скорость исправления.

Как исправить одну из этих ошибок? Если подрядчик спросит, вы должны указать, что вы не занимаетесь дизайном, и его или ее работа состоит в том, чтобы представить вам предлагаемое решение.Неправильно.

Сказав это, иногда подрядчик может разместить коньковую балку прямо под коньковой доской. В других случаях он или она может установить балки через открытый пролет. Но часто для получения соответствующего коду результата требуется профессиональный инженер.

Что касается того, использует ли подрядчик первый, второй или третий метод, последнее слово остается за вами. Если вы чувствуете себя некомфортно, вызовите инженера.

Когда речь идет о сборке потолочных балок и стропил, международные нормы и правила попали в яблочко.Если двускатная крыша построена без инженерного конька, потолочных балок, стропильных связей или другого инженерного решения, некоторый прогиб конька и выталкивание стены почти гарантированы. В худшем случае, например при большой снеговой нагрузке, крыша и стены могут обрушиться.

Элементы каркаса крыши | СТРОЙКА

Крыша состоит из множества различных конструктивных элементов.

Каркас крыши — это конструкция, которая поддерживает вашу крышу.

Главное решение, которое необходимо принять при возведении кровли, – какой материал использовать для ее возведения: дерево или металл.

Деревянные и металлические рамы

Древесина на сегодняшний день является наиболее распространенным материалом для каркаса домов в Австралии. Во многом это связано с ценой – деревянный каркас значительно дешевле металлического. В результате стало намного больше продавцов, которые работают с деревянными каркасами, а конкуренция еще больше снижает цены.

Металлический каркас прочнее и лучше противостоит стихийным бедствиям, таким как пожар, сильный ветер и землетрясения. Хотя стальной каркас может подвергаться коррозии в прибрежных районах, металл не деформируется и не гниет, а также устойчив к термитам.

Кроме того, большая несущая способность стального каркаса может также устранить необходимость во внутренних несущих стенах. Сталь и алюминий подлежат вторичной переработке и, в отличие от древесины, часто обрезаются до нужного размера до того, как попадут на строительную площадку, что сокращает количество отходов. В большинстве современных конструкций такие элементы, как фермы и другие крупные элементы каркаса, собираются за пределами строительной площадки, а затем доставляются на строительную площадку.

Общие элементы каркаса крыши

Ниже приведен список общих элементов каркаса крыши:

ЭЛЕМЕНТ РАМЫ Описание
Платформа баржи Доски баржи можно найти в домах с остроконечной крышей.Их функция аналогична функции бордюрной доски, однако она проходит параллельно стропилам под углом на скальном конце фронтона. Баржевая доска маскирует стропила, ближайшие к концу двускатной крыши.
Потолочная балка Потолочные балки — это отрезки дерева или металла, к которым крепится потолок.
Галстук-воротник Хомуты — это элементы, которые устанавливаются между стропилами для предотвращения их расхождения.
Лицевая панель На концах стропил крепится бордюрная доска, чтобы скрыть их.
Подвесная балка Подвесные балки располагаются под прямым углом прямо над потолочными балками. Они крепятся к потолочным балкам металлическими обручами или скобами. Их основная цель — поддерживать балки и позволять устанавливать более короткие балки.
Вальмовое стропило Вальмовое стропило проходит от стеновой плиты до конька в углу вальмовой крыши.
Прогон Прогон — это горизонтальный кусок дерева или металла, который поддерживает стропила или настил крыши и помогает предотвратить провисание крыши.
Стропила Стропила — это наклонные балки, идущие от конька крыши к карнизу. Они обеспечивают поддержку внешнего кровельного материала.
Коньковая балка Коньковые балки представляют собой длинные прямоугольные жесткие куски дерева, металла или камня, уложенные горизонтально вдоль конька крыши.
Кровельная обрешетка Кровельные рейки проходят поперек или вниз по крыше (иногда и то, и другое), обеспечивая точку крепления кровельных облицовочных материалов, таких как черепица или черепица.
Несущий потолок Несущие софиты располагаются между стеной и фасцией, обеспечивая основу для крепления облицовки софита.
Стойки и опоры Подкосы и подпорки представляют собой вертикальные элементы, которые поддерживают и передают нагрузку от прогонов к подкосным балкам.
Распорная балка Распорные балки поддерживают элементы крыши там, где нет несущих стеновых стоек. Они передают нагрузку с крыши на несущие стены. Подкосные балки должны выдерживать только нагрузки на крышу и не использоваться в качестве потолочных балок.
Верхняя пластина Верхняя пластина прибита к верхней части стенных стоек. Это пластина, на которой сидят кровельные элементы, и фактически место встречи стен и конструкции крыши.Он поддерживает нагрузку на крышу и помогает передавать ее вниз по несущим стенам в фундамент.
Ферма Ферма представляет собой элемент каркаса треугольной формы.

Добавить комментарий

Ваш адрес email не будет опубликован.
