Как соединить сайдинг с фасадной панелью?

Сайдинг — один из самых распространенных видов облицовки частных жилых домов, выполняющий две функции — защиты стен от осадков и декоративной отделки фасада. Многообразие материалов, широкая цветовая гамма, доступная цена и простота монтажа год от года увеличивают популярность сайдинга.

Виды материала

Существует множество видов сайдинга из различных материалов и разного назначения:

из искусственных материалов — виниловый, акриловый, ПВХ;
из древесины — вагонка (традиционная или евро), «американка», планкен;
из металла — алюминиевый, из оцинкованной стали анодированный или с покрытием полиэстером, пуралом;
из цемента — фиброцементный и асбестоцементный.

Первые два вида материалов используют для облицовки стен, металлический и цементные виды сайдинга универсальны — они выдерживают с успехом повышенные нагрузки в цокольной части зданий, применяются для облицовки фасадов и интерьеров.

Единого стандарта на размеры ламелей не существует, как и способа крепления. У каждого производителя свой размерный ряд, вид и конструкция несущих профилей и направляющих.

Для крепления панелей с малым весом — виниловых, акриловых, деревянных чаще всего используют деревянный брус, хотя у производителей часто имеются специальные профили. Металлосайдинг и более тяжелые панели из фибро- и асбоцемента крепят на металлические профили.

Все виды сайдинга справляются с основной задачей — защитой стен от непогоды, различаются они только долговечностью: если дешевые виды винилового сайдинга прослужат 3–7 лет без изменения цвета, а вагонку придется через 2–5 лет демонтировать для пропитки антисептиком и защитной окраски, то металлический, фиброцементный и дорогие виды акриловых панелей могут прослужить до 25 лет.

Что такое классическая «американка»

В отличие от традиционной русской или евровагонки, классическая американская имеет клиновидную форму, облегчающую монтаж: благодаря профилю выдерживается постоянный угол наклона лицевой поверхности панели, а величина нахлеста не влияет на угол наклона.

В верхней части ламели расположен зауженный шип, в нижней широкой части — соответствующий шипу паз. При монтаже шип нижней доски вставляют в паз верхней, благодаря этому исключается затекание воды в соединение.

Американская вагонка производится из обычной древесины естественной сушки и термообработанной, они отличаются размерами. Ширина ламели из термообработанной древесины 8,5 см, толщина в наиболее толстой части 1,8 см, длина панелей из древесины хвойных пород до 3-х м, из березы — до 2-х м. Ламели из сырой древесины без термообработки имеют толщину 2,8 или 4,5 см, ширину 14 или 19 см, длину до 6 м.

Монтаж «американки» выполняется гвоздями или саморезами на деревянный каркас из бруса 4,0х5,0 см с шагом 50 см. Монтаж можно вести как снизу вверх, так и сверху вниз.

Плюс американки — увеличенный срок службы, безотходное производство, простота монтажа. Минус — раскладка только горизонтальная.

Традиционные деревянные панели

Традиционный деревянный сайдинг при облицовке внахлест для соблюдения постоянного угла наклона панелек требует предварительной разметки на смонтированном каркасе. Монтаж ведут снизу вверх, начиная с цокольной планки, толщина которой определит угол наклона ламелей.

По нижней грани стены монтируют брусок размером 25х25 мм, затем устанавливают первую панель таким образом, чтобы она чуть свисала ниже бруска. Вагонку можно крепить гвоздями или саморезами, главное, на монтаже — не допустить деформации ламели: как только она начнет изгибаться, давление крепежа необходимо ослабить.

ВНИМАНИЕ: Чтобы предотвратить растрескивание древесины, крепеж выполняется наклонно, то есть гвозди или саморезы должны проходить через панель под углом к годовым слоям.

Следующую панельку устанавливают внахлест, размер которого определяется из эстетических соображений. Затем замеряют расстояние на бруске каркаса от верха нижней панели до верха следующей. Эта величина должна быть постоянной во всей облицовке. На каждом брусе несущего каркаса размечают полученный размер, по меткам монтируют все последующие планки облицовки.

Имитация сайдинга внахлест, как правильно соединить, стыковать

Существует также деревянный сайдинг клиновидной формы, но без паза и шипа по продольным сторонам. Доски в этом случае крепятся встык, но внешне имитируют раскладку внахлест. У таких ламелей лицевая поверхность гладкая, а тыльная может быть с продольными пропилами. Наклонная поверхность обеспечивает сток влаги при ливневых осадках, однако при сильном ветре косой дождь делает возможным затекание влаги в швы между панельками.

В целом, крепление такой вагонки значительно проще, чем прямоугольной с наклоном, так как не требует предварительной разметки.

Особенности установки панелей из винила

Конструкция панелей винилового сайдинга предусматривает крепление не только через специальные профили, но и внахлест. Для крепления ламелей внахлест, без использования Н-профиля, у каждой панели вырезают участок гвоздевой планки таким образом, чтобы при нахлесте в 2,5 см расстояние между соседними гвоздевыми планками было 1,2 см, это необходимо для обеспечения температурного расширения.

Монтаж панелей всегда ведется снизу вверх. На первом этапе монтируется несущий каркас, он может быть из деревянного бруса 4,0х5,0 мм или на оцинкованные профили для крепления гипсокартона, последний вариант не требует антисептирования и огнезащитной пропитки, как древесина, и более долговечен.

Стойки каркаса крепятся с шагом 30–50 см, по углам здания, по периметру оконных и дверных проемов, вокруг навесного оборудования.

Монтаж первой панели

Цокольная панель (или стартовый профиль) служит капельником для отлива влаги от цоколя и закрепления первой рядовой панели. Цокольную панель крепят к каркасу таким образом, чтобы ее нижний край находился на 2–3 см ниже линии стыка стены с цоколем или фундаментом. Затем крепят угловые профили, после этого монтируют первую панель.

ВНИМАНИЕ: Общее правило крепления панелей сайдинга — использование специальных саморезов, вкручивание самореза в середину монтажного отверстия, недокручивание самореза до упора — панель должна свободно перемещаться вправо-влево, обязательный зазор на температурное расширение.

Первую рядовую панель сначала вставляют нижним краем в изгиб стартового профиля, а боковую часть — в угловой профиль, защелкивают панель в стартовом профиле.

После этого крепят панель к стойкам каркаса в монтажные отверстия гвоздевой планки точно по центру. Правильно вкручивать саморезы — перпендикулярно относительно поверхности стены.

Следующую панель также вставляют в цокольную планку, затем перемещают с тем, чтобы обеспечить нахлест панелей друг на друга в 2,5 см, крепят к каркасу. При соединении ламелей внахлест места стыковки панелей по вертикали необходимо смещать на 5–8 см относительно друг друга.

Горизонтальное соединение

Когда панель сайдинга короче стены, логичнее использовать специальный Н-образный стыковочный профиль. Он обеспечивает герметичность стыковки и аккуратный вид стыка. Стыковать панели во внутренних углах можно используя различные профили: J-образный (создан для крепления обрамления проемов), концевой (монтируется с отступом от угла на толщину сайдинга) или специальный угловой.

ВАЖНО: Всегда при стыковке ламелей в углах оставляйте зазор на температурное расширение материала не менее 6 мм.

Последовательность размещения

Монтаж сайдинга ведется в последовательности:

Цокольная планка.
Угловые профили.
Обрамление проемов.
Соединительные планки (если не предусмотрено соединение внахлест).
Рядовые панели снизу вверх в пределах одной стены, каждая защелкивается в паз нижней панели, затем крепится саморезами.
Финишная планка.
Верхняя панель защелкивается в отверстие финишной планки.

Монтаж сайдинговых панелей вокруг объектов

Если на фасаде дома расположен какой-либо элемент, не поддающийся демонтажу, при небольшом размере препятствия сайдинг при монтаже подрезается под соответствующий размер, с учетом температурного зазора 6 мм. Если требуется обойти выступающий элемент большого размера, то по периметру крепятся бруски каркаса, монтируется финишный профиль, затем монтируются рядовые панели.

Крепление по периметру проемов

Для крепления обрамлений вокруг проемов по периметру внутренней и внешней части проема набиваются бруски. Внутри проема крепится финишный или j -образный профиль, в который вставляют профиль обрамления проема, предварительно подрезанный до нужного размера по длине и ширине. Оконный профиль крепится саморезами к фасадному обрамлению проема. На верхней и нижней планке обрамления по бокам надрезаются язычки или ушки, которые после монтажа отгибаются на боковые панели.

Установка сайдинговых панелей на фронтонах

Обшивку фронтона рассмотрим более детально. При облицовке сайдингом наклонных элементов свеса, кроме вертикального несущего каркаса понадобится крепить бруски вдоль уклона и на свесе карниза. Если фронтон отделен от остальной части фасада карнизом или другим выступающим элементом, понизу крепим цокольную планку, по уклону крыши — j-образную планку, по границе стыка фронтона и свеса кровли крепим планку внутреннего угла.

Свес крыши зашивают обрезками панелей, вставляя их, с одной стороны, в j-образную планку, с другой — в угловой профиль. Для более надежного крепления шаг саморезов сокращают до 10–15 см.

Замерив угол наклона кровли, панели сайдинга подрезают с двух сторон в соответствии с этим углом. Первую панель защелкивают в сгиб цокольной планки, вставляют по бокам в угловой профиль, крепят саморезами в стойки каркаса.

Заключение

Облицовка фасада сайдингом своими руками требует предварительной подготовки, но вполне осуществима даже при отсутствии строительных навыков и опыта. При выполнении работ важно качественно выставить несущий каркас — от этого зависит конечный результат

Строительство частного дома подразумевает не только его внутреннюю отделку, но и обшивку внешней части, то есть фасада. Самое популярное на сегодняшний день решение – это сайдинг, то есть панели из разных материалов с замком и кромкой. Он обладает целым рядом ценных преимуществ, отличными эксплуатационными характеристиками и привлекательным внешним видом.

Сайдинг может быть гладким и глянцевым, имитировать структуру дерева или камня, поэтому он отлично впишется в любой ландшафт. Самое главное – правильно выбрать материал и уложить его по всем правилам.

Облицовка фасада сайдингом

Виды сайдинговых панелей

Отделка фасада сайдингом

В зависимости от материала, из которого изготовлен сайдинг, он может быть деревянным, поливинилхлоридным (виниловым), акриловым, фиброцементным или металлическим (стальным, цинковым, алюминиевым). Все виды отделки отличаются стоимостью, долговечностью, устойчивостью к всевозможным повреждениям и другими характеристиками.

Виниловый	Может воспроизводить любую текстуру, эффекто выглядит, имеет широкий ассортимент расцветок. Обшивка из данного вида сайдинга устойчива к негативным факторам (может эксплуатироваться при температуре от -50 до +50), отличается небольшим весом и приемлемой ценой	При высокой влажности и резком перепаде температур может деформироваться, боится механических повреждений, имеет сравнительно небольшой эксплуатационный срок
Акриловый	Устойчивость к выгоранию на солнце и высоким температурам (до +85 градусов), отличные характеристики прочности, устойчивость к химическим веществам, не имеет способности к возгоранию	Высокая стоимость
Металлический	Материал прочен и долговечен, устойчив к температурным перепадам, не способствует размножению грибковых спор и вредоносных микроорганизмов	Низкая звукоизоляция, возможность отслоения покрытия от металлического основания в местах разреза. Алюминиевый сайдинг подвержен механическим повреждениям, после которых вернуть ему первоначальный вид уже невозможно
Деревянный	Высокая экологичность, теплоизоляция, разнообразие фактуры и рисунка на срезе	Недостаточная прочность, недолговечность, способность к возгоранию и деформации, сложность в уходе, высокая стоимость
Фиброцементный	Материал способен заменить собой натуральный камень, так как производится из цемента, воды, песка и целлюлозы. Устойчив к атмосферным воздействиям, не подвержен коррозии, гниению, не способствует развитию грибка и плесени, простота в эксплуатации	Высокая цена, сложность в покупке (практически не распространен на территории России)

Если речь идет о цветовых решениях, то самыми распространенными являются пастельные материалы – они стоят значительно дешевле яркого сайдинга (это связано с добавками дорогостоящих компонентов, которые препятствуют выгоранию отделки на солнце).

Разнообразие палитры цвета металлического сайдинга

Разнообразие цветовой гаммы сайдинга

О материале из винила следует сказать отдельно, так как он считается наиболее практичным и недорогим вариантом для отделки фасада любого здания. Он изготавливается из ПВХ-панелей и в большом ассортименте представлен в любом специализированном магазине или на строительном рынке. Кроме того, виниловые панели достаточно просты в установке, поэтому все работы вполне можно выполнить самостоятельно.

Разновидности и элементы сайдинга

Чтобы не сделать ошибку при выборе и монтаже сайдинга, необходимо разобраться с разновидностями и доборными элементами материала. В зависимости от конструктивных характеристик и особенностей монтажа, сайдинг делится на несколько типов.

Горизонтальный и вертикальный сайдинг

Вертикальный сайдинг

Виниловые панели могут быть горизонтальными или вертикальными. Второй тип менее привычен отечественному потребителю, так как в России для отделки зданий чаще используются горизонтальные панели.

Горизонтальный сайдинг

Чтобы правильно выбрать тип материала, следует учитывать некоторые конструктивные отличия между горизонтальным и вертикальным сайдингом.

Разная геометрия и конфигурация элементов. Теоретически вертикальный сайдинг можно монтировать горизонтально, но без соответствующего опыта и знаний сделать это достаточно сложно – монтаж в итоге может быть некорректным, что приведет к затеканию воды и другим неприятностям.
Отсутствие дополнительной перфорации. В нижней части горизонтальных панелей есть перфорация, а у вертикальных она отсутствует.

В остальном же данные разновидности сайдинга практически не отличаются друг от друга, так как изготавливаются из одного и того же материала, а также требуют соблюдения определенных правил при монтаже.

Вертикальный или горизонтальный сайдинг?

Варианты расположения и стыкований сайдингов

Стеновые панели

Данный тип материала предназначен для облицовки вертикальных поверхностей и, в свою очередь, делится на несколько видов:

Основное отличие корабельной доски от елочки заключается в наличии характерного излома в центре панели, причем первый тип наиболее распространен в Европе и России, а второй – в США и Канаде. Маркируются типы сайдинга латинскими буквами T (тройная елочка), D (двойная) и S (одинарная). После буквенного обозначения идет цифра, которая означает ширину панели – например, маркировка S 4,5 обозначает панель одинарная елочка с толщиной изгиба, равной 4,5 дюйма (примерно 114 мм).

Цокольный сайдинг

Цокольный сайдинг представляет собой материал, который применяется для обшивки нижней части здания. Они в два раза толще обычных облицовочных панелей, благодаря чему отличаются повышенной прочностью, не подвержены деформации и всевозможным повреждениям. При этом масса панелей совсем небольшая, то есть для их монтажа не потребуется дополнительно усиливать фундамент.

Цокольный сайдинг

Размеры цокольных панелей

Цокольный сайдинг «DOCKE»

Софит

Софит по свой сути является потолочным сайдингом, который используется для закрытия выступающей части кровли и отделки потолков на чердаках и в мансардах. Подобные панели не только придают зданию совершенный и законченный вид, но и защищают пространство под крышей от осадков, насекомых и т. д. Конструктивно они делятся на двух- и трехполосные, а кроме того, бывают перфорированными, смешанными и неперфорированными.

Софиты

Перфорированный софит используется для покрытия кровельных свесов в любых зданиях. Отверстия создают нормальную вентиляцию и циркуляцию воздуха, что особенно важно в тех случаях, когда для монтажа кровли использовался сплошной материал (к примеру, битум).
Софит перфорированный
Панели смешанного типа имеют не сплошную, а частичную перфорацию. Отверстия находятся в центре, а с обеих сторон располагаются сплошные полосы. Подобными конструкциями можно обшивать любые здания.
Софит перфорированный рифленый

Софит для крыши
Неперфорированный материал применяют для отделки карнизов и фронтонов тех строений, которые не нужно проветривать, то есть беседок, навесов и т.д.
Софиты для кровли

Доборные элементы

Чтобы облицовка сайдингом выглядела привлекательно, необходимо использовать не только панели, но и профили и аксессуары, которые придают ей завершенный вид.

Доборные элементы для сайдинга

В число таких доборных элементов входят:

стартовый профиль используется для установки первого ряда панелей, от которого начинаются монтажные работы;
финишный профиль для креплений ряда под крышей;
внешний угол и внутренний угол закрывает края облицовочных панелей, уложенных по внешним и внутренним углам здания;
J-фаска используется для облицовки верха фасада и придает ему законченный внешний вид;
J-профиль представляет собой вспомогательный аксессуар, использующийся в комплекте с J-фаской;
Н-профиль соединяет панели в середине стены, закрывает их края и применяется для реализации всевозможных дизайнерских решений;
молдинг представляет собой нечто среднее между финишным и J-профилем, и необходим для крепления вертикальной обшивки в местах перехода к софитам;
околооконный профиль применяется для облицовки оконных и дверных проемов;
отлив выполняет роль водоотводного карниза;
наличник необходим для декоративной отделки дверных и оконных проемов;
откос представляет собой вспомогательный профиль, использующийся в комплексе с наличниками;
окантовочный профиль обеспечивает прикрытие соединений и стыков между панелями, а также может заменить собой стартовый профиль или вертикальные панели.

Аксессуары для металлического сайдинга

Доборные элементы для установки сайдинга

Следует отметить, что вся вышеперечисленная фурнитура к сайдинговым панелям может отличаться по ширине, длине и конфигурации, причем данные характеристики уникальны не только для продукции отдельного производителя, но и для каждой линейки облицовочного материала.

Монтаж сайдинга

Установка сайдинговых панелей представляет собой достаточно простую, но кропотливую и трудоемкую задачу, которая требует не только точности и аккуратности, но и строгого соблюдения правил монтажа.

Общие правила

Технология и последовательность монтажа сайдинговых панелей зависит от особенностей материала и поверхности, но существует несколько общих моментов, о которых следует помнить при выполнении работ.

Монтаж сайдинга может осуществляться тремя способами: на алюминиевую поверхность, непосредственно на фасад и на обрешетку. Первый способ имеет один серьезный недостаток – высокую цену, а монтировать сайдинг непосредственно на стены здания возможно только в тех случаях, когда они изготовлены из дерева и имеют достаточно ровную поверхность. Самый простой способ установки панелей – предварительная обшивка фасада обрешеткой, которая не только сделает облицовку ровной и аккуратной, но и ускорит выполнение работ.
Крепление сайдинга к обрешетке
В случае со зданиями из сруба все работы по облицовке проводятся только тогда, когда строение полностью даст усадку.
Виниловые панели рекомендуется крепить исключительно к заводским отверстиям – пробивать материал не следует, так как это может плохо сказаться на сроке его службы.
Как работать с сайдингом
Деревянные элементы крепятся с помощью оцинкованного метиза, иначе дерево быстро начнет гнить.
Новичкам лучше начинать монтаж с задней части фасада, чтобы к моменту перехода к передней части у человека уже выработался определенный опыт и навыки.
Установка сайдинговых панелей выполняется с заднего угла внахлест рядами сверху вниз, что позволяет сделать стыки между ними менее заметными.
Выполняя работы, необходимо контролировать ровность каждого третьего установленного ряда, иначе все остальные также будут с перекосом.
Не забывайте контролировать горизонтальность панелей
Очень важный момент заключается в том, что под воздействием температуры панели могут расширяться и сжиматься – если неправильно рассчитать силу крепежа, панели впоследствии могут деформироваться.
Крепежные элементы забиваются исключительно в центр заводского отверстия. Если это невозможно, следует аккуратно расширить отверстие перфоратором (забивать гвозди в конец отверстия нельзя, иначе можно серьезно повредить панель).
Ошибка 1. Монтажники вкручивают саморез не в центр перфорации
Элементы сайдинга не нужно прибивать наглухо – они должны немного двигаться из стороны в сторону.
Ошибка 2. Монтажники вкручивают саморезы до упора в перфорацию, этого делать нельзя
Прикрепляя панель к каркасу, не нужно давить на нее по направлению вверх или вниз: сила прикладывается снизу вверх, пока соединение верхнего элемента не защелкнется в замке нижнего.
В местах стыков облицовочных панелей с доборными элементами следует оставлять зазор толщиной 6-12 мм. Если работы проводятся при низких температурах, ширина зазора должна быть не менее 10-12 мм.
Помните про температурные зазоры

Температурные зазоры
Крепежные элементы следует вбивать максимально ровно и прямо, чтобы панели не деформировались и не коробились.
Если на панели появилась трещина, ее лучше заменить другой, так как трещина со временем будет расширяться.

Процесс монтажа сайдинговых панелей состоит из нескольких этапов, причем выполнять их нужно в определенной последовательности – только в таком случае результат будет полностью соответствовать ожиданиям.

Пошаговая инструкция по монтажу сайдинга

Монтаж сайдинга начинается с расчета требуемого количества материала. Для этого можно воспользоваться специальными калькуляторами на строительных сайтах или простой формулой. Здание следует разбить на простые геометрические фигуры, измерить их площади и суммировать получившиеся цифры. Кроме того, необходимо составить подробную схему обшивки здания, где будут указаны все необходимые профили и аксессуары, а также их местоположение. Следует помнить, что примерно 10% от общего объема материала пойдет на подгонку и обрезку, а если работа выполняется впервые, некоторые элементы могут быть испорчены.

Расчет площади фасада

Компьютерная программа для расчета сайдинга

Расчет площадей рядового сайдинга: а — по стенам; б — по треугольным фронтонам; в — по ломанным фронтонам; г — по слуховым и чердачным окнам

Расчет площадей соффитов

После покупки сайдинга можно переходить к основным этапам работы, и первый из них – подготовка подручных инструментов и материалов.

Этап первый. Подготовка инструментов и материалов

Сайдинговые панели для монтажа и материалы для изготовления обрешетки должны быть абсолютно целыми, без трещин, сколов и изъянов. Если работы планируется выполнять в зимнее время, сайдингу следует дать «отлежаться» на улице при температуре не ниже 15 градусов.

Сайдинг в упаковке

Сайдинг Grand Line

Так выглядит сайдинг

Кроме того, нужно будет подготовить крепежные элементы (саморезы, гвозди, скобы), которые будут входить в материал не менее чем на 20 мм, и ряд инструментов, необходимых для облицовки здания.

Электрическая пила. Для ускорения резки сайдинга лучше всего использовать электрическую пилу (ручную или стационарную), причем лезвие следует настроить на обратный ход (при работе с древесиной инструмент используется так, как обычно). Если монтаж проводится в холодную пору, двигать лезвие нужно максимально медленно.
Ножницы для резки по металлу. Поливинилхлорид и другие материалы, из которых изготавливаются сайдинговые панели (особенно это касается поливинилхлорида), достаточно просты в обработке, а с помощью подобного инструмента легко можно придать панелям нужную форму.
Перфоратор. Необходим для сверления отверстий под крепежные элементы.
Пуансон. Применяется для пробивания отверстий (так называемых зацепов) по бокам панелей при установке сайдинга в под кровлей или под проемами.
Инструмент для демонтажа сайдинга. Случается так, что при работе с панелями необходим демонтаж одной или нескольких из них, поэтому лучше заранее обзавестись нужным инструментом, чем-то вроде крюка.

Специальные инструменты: а — расширение существующих отверстий перфоратором; б — пробивка зацепов на отрезанном куске сайдинга; в — демонтаж (монтаж) сайдинга крючком

Помимо всего вышеперечисленного, для выполнения работ следует подготовить молоток, лобзик, уровень, рулетку и кусок мела, а глаза лучше защитить специальными очками.

Этап второй. Подготовка поверхности

Качественная подготовка стен – залог того, что сайдинговая обшивка будет выглядеть аккуратно и привлекательно. Лучше всего монтировать панели сверху влагоизоляционного материала (укладывать гидроизоляцию необязательно, но специалисты рекомендуют защитить все места, где сайдинг будет соприкасаться со стенами здания и отверстиями). До начала работ с поверхности нужно демонтировать старую отделку, а также все элементы, которые могут помешать монтажу: ставни, водосточные желоба и т.д., а поверхность стен очистить от грязи и пыли.

Этап третий. Изготовление обрешетки

Подготовка стен

Перед монтажом обрешетки следует проверить надежность всех элементов здания: например, заменить все расшатанные и сломанные доски. Для сооружения каркаса под сайдинг берутся сухие и прямые бруски соответствующих размеров (обычно 4х6 см) без признаков гнили, пятен или деформаций, причем их следует заранее обработать антисептиками и антипиренами (веществами, которые препятствуют возгоранию). Более надежное, но достаточно дорогостоящее решение – оцинкованный профиль, который монтируется так же, как и деревянный каркас.

Профиль 60х27 упирается в горизонтальный 28х27

Установка вертикальных стоек в горизонтальный профиль

Стыковка металлической обрешётки на углу здания

Обрешетка на перемычке между дверью и окном на втором этаже

Если для облицовки используется горизонтальный сайдинг, направляющие каркаса крепятся вертикально, и наоборот. Расстояние между ними должно составлять 30-40 см (в регионах со сложными погодными условиями – около 20 см). Дополнительные рейки устанавливаются вокруг дверных и оконных проемов, снизу и сверху фасада, а также там, где будут висеть дополнительные аксессуары (например, фонари).

Все детали необходимо монтировать ровно, время от времени проверяя их уровнем. Крепить элементы обрешетки можно любым способом, но оптимальным вариантом являются обычные гвозди. Если каркас крепится на бетон или кирпич, в стенах следует заранее сделать отверстия перфоратором. Места, где сайдинг будет соприкасаться со строительными материалами, следует надежно загерметизировать, чтобы защитить их от влаги и мороза.

Этап четвертый. Монтаж панелей

Наиболее важный этап облицовки здания – монтаж панелей на обрешетку. Он должен осуществляться максимально точно и аккуратно, с соблюдением перечисленных выше правил. Собственно алгоритм монтажа сайдинговых панелей выглядит следующим образом.

Установка отливов

Шаг 1. Определить точку, от которой будет начинаться монтаж. Для этого найти точку в нижней направляющей каркаса, отступить от нее 50 мм, поставить метку и слегка вкрутить саморез. Последовательно двигаться по периметру здания, продолжая ставить отметки и вкручивать саморезы. Также их нужно вкрутить по углам здания.

Шаг 2. Натянуть между угловыми метками бечевку, отметить на рейках обрешетки места, где будут установлены угловые профили (именно с них начинается монтаж). Приложить к углу каркаса профиль и мелом поставить по краям метки, после чего прикрепить его обрешетке. Таким же способом крепятся остальные угловые профили, внешние и внутренние, причем крепление необходимо начинать с верхнего отверстия, сверху вниз.

Установка внешнего угла

Монтаж угловых профилей

3 варианта реализации внутренних углов для обшивки сайдингом

Крепление и расположение Н-профиля на обрешетке

Шаг 3. После того, как угловые элементы будут установлены, можно переходить к монтажу аксессуаров на оконные и дверные проемы: наличники, отливы и завершающие накладки.

Схема отделки окна

Шаг 4. Двигаясь по периметру веревки, сделать 6-миллиметровый отступ от края углового профиля и прикрепить стартовый профиль, а затем и первую стартовую панель. Если она будет прикреплена правильно, весь остальной сайдинг тоже ляжет так, как нужно. Между элементами следует обязательно оставлять сантиметровый зазор, чтобы компенсировать возможную температурную деформацию винила. Не следует крепить панели слишком плотно – между шляпкой крепежного элемента и поверхностью материала должен оставаться зазор минимум в 1 мм. Не стоит также тянуть панель вверх, иначе она может треснуть или деформироваться.

Монтаж стартового профиля

Крепление стартового профиля поверх отлива

Установка первой панели сайдинга и правильное зацепление замка профиля

Шаг 5. После крепления аксессуаров выполняется монтаж облицовочных панелей, который выполняется снизу вверху, начиная от стартовых. Панель вставляется в первую в ряду и монтируется к каркасу метизами, причем их нужно вбивать, начиная от центра и двигаясь по направлению к сторонам. По высоте панели следует устанавливать друг на друга: нижний замок вышестоящего элемента входит в замковое соединение нижнего. Панели можно собирать в секции произвольной высоты и ширины, в зависимости от дизайнерского решения. Если панель закрывает проем окна или двери, необходимо отрезать лишний кусок так, чтобы она встала между наличником или другим аксессуаром.

Наращивание (стыкование) панелей сайдинга по длине

Фиксация первой панели

Шуруп располагают посередине отверстия

Монтаж сайдинга

Панели сайдинга очень плотно соединяются между собой

Шаг 6. Последний верхний ряд устанавливается только после финишной полосы. Необходимо прибить J-профиль вплотную к кровле, измерить расстояние между его нижней частью и замком панели предпоследнего ряда. От полученных цифр отнять 1-2 мм для зазора. Взять целую панель, разметить ее так, чтобы она вошла между J-профилем и нижней панелью, срезать верхнюю часть вместе с замком.

Монтаж J-профиля и последней панели

Фиксация финишной панели сайдинга в замке

Шаг 7. На верхней части подготовленной панели создать так называемые зацепы через каждые 20 см – сделать небольшие надрезы и отогнуть их на лицевую сторону. Подрезанную деталь вставить в нижнюю панель и легким движением защелкнуть ее в замковом соединении.

Завершение сайдинговой облицовки

На фото — монтаж финишной планки

Шаг 8. Завершающий шаг – облицовка фронтонов крыши. Выполняются работы следующим образом: J-профиль крепится вдоль угла фронтона (если требуется больше одного элемента, нужно крепить второй внахлест на 2 см).

Крепим внешний угол (пред этим пришлось сделать уголки из профиля для его крепления), затем J-профиль по верхней границе сайдинга, отступая расстояние для подшива вагонки снизу кровли

Место соединения J-профиля, издалека практически незаметно

Шаг 9. Измерить угол наклона крыши и отрезать сайдинг соответствующим образом. Скорее всего, последнюю панель придется прибить с помощью крепежного элемента. Это единственный случай, когда разрешается вбивать гвоздь или вкручивать саморез прямо сквозь панель.

Подрезка краев панелей сайдинга для вставки в профиль внутреннего угла или J-профиль

В процессе монтажа сайдинга

Единственный раз, когда можно прикрепить панель сайдинга прямо через винил — последняя панель

На этом монтаж сайдинговых панелей можно считать законченным. Если все было выполнено так, как нужно, результатом работ будет эстетичная, надежная и долговечная облицовка.

Следует отметить, что вертикальный сайдинг монтируется по аналогичной схеме. Единственное отличие заключается в том, что обрешетка для его установки должна быть не вертикальной, а горизонтальной.

Каркасный дом, обшитый OSB, утепленный, с внешней отделкой сайдингом Grand Line

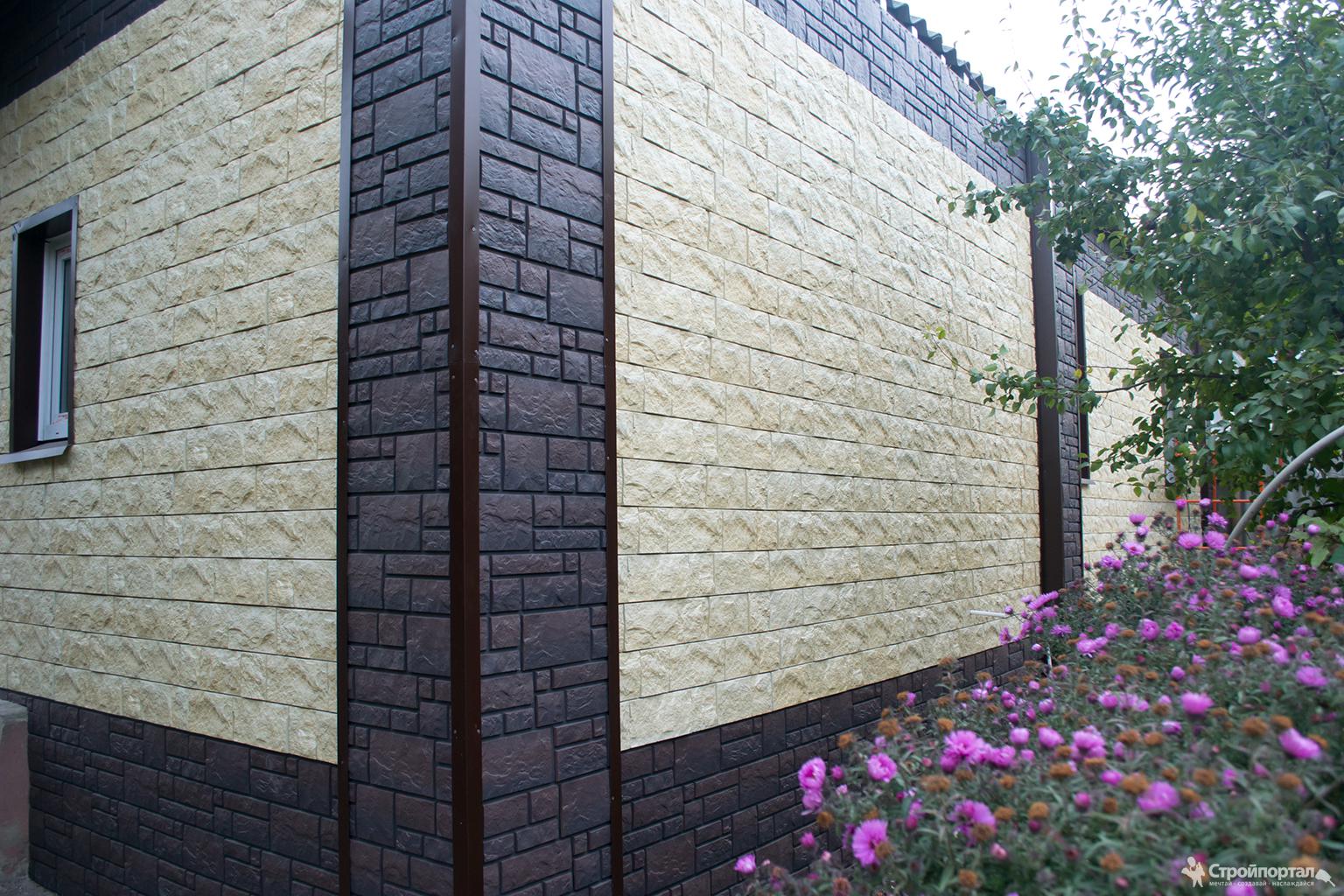

Дом из керамзитового блока с внешней отделкой

Демонтаж поврежденных панелей

Если панель была повреждена и на ее место необходимо поставить новую, работа выполняется следующим образом.

Завести крюк для демонтажа между двумя панелями: поврежденной и той, которая находится выше.
Подцепить замок и тянуть инструмент вниз вдоль края, чтобы освободить поврежденную панель.
Выдернуть крепежные элементы с помощью гвоздодера – если они сидят слишком крепко, можно просто забить их в элементы каркаса.
Удалить панель, поставить на ее место новую и закрепить метизами.
Используя тот же крюк, завести верхнюю панель на замок уложенной, и защелкнуть его.

Демонтаж рядовой сайдинговой панели

Уход за сайдинг-панелями

Уход за облицовкой из сайдинг-панелей гораздо проще, чем уход за другой облицовкой. Его нужно время от времени промывать из шланга, а для удаления застарелых пятен использовать мягкую щетку или тряпку. Чтобы не повредить материал, не стоит пользоваться абразивными бытовыми средствами и жесткими подручными средствами. Кроме того, не следует чистить сайдинг хлорными отбеливателями, органическими растворителями, веществами, которые содержат ацетон или используются для полировки мебели. Загрязнения с его поверхности хорошо удаляются раствором воды со стиральным порошком, а также любыми очистителями на водной основе. Если нужно убрать с панели жевательную резинку, можно воспользоваться раствором воды и уксуса.

Уход за виниловым сайдингом

Сайдинг – один из наиболее современных, практичных и недорогих облицовочных материалов для фасадов любых зданий. Кроме того, как можно судить из этой статьи, монтаж сайдинговых панелей представляет собой кропотливую, но выполнимую задачу, поэтому с уверенностью можно сказать, что найти лучшее решение для собственного дома будет очень трудно.

Видео – Монтаж сайдинга

Популярная в настоящее время облицовка фасадов виниловым сайдингом достаточно проста, но при выполнении работ на фасадах большой протяженности, когда стандартной длины полосы не хватает, применяются несколько способов стыковки, отличающиеся и по технологии работ и по конечному виду облицовки. О том, как осуществляется монтаж сайдинга внахлест и как избежать возможных ошибок пойдет речь в этой статье.

Схема монтажа

Особенности сайдинга из винила

Виниловый сайдинг, предназначенный для облицовки поверхности стен в основном выпускается в виде профилированных полос размером 3, 66 х 0, 23 м, и когда осуществляется их монтаж на стену дома, обязательно необходима стыковка панелей при облицовке фасадов большей длины. В некоторых случаях применяются специальные Н-образные стыковочные полосы, разделяющие поверхность фасада на участки одинаковой длины.

Как осуществляется монтаж

Монтаж Н-образных панелей осуществляется симметрично относительно центра фасада, что обуславливает большой отход материала при прирезке панелей монтируемых на крайние участки стены. Чтобы избежать значительного перерасхода материала используется соединение виниловых панелей внахлест, позволяющее получить практически невидимый стык на любом участке поверхности.

Как же правильно выполнить монтаж сайдинга внахлест, чтобы стык мог выдержать многочисленные изменения температуры, значительные ветровые нагрузки и не испортить внешний вид фасада на протяжении всего срока его службы? Для того чтобы правильно стыковать виниловый сайдинг внахлест необходимо выполнить несколько простых условий:

Отрезать от одной из соединяемых панелей верхнюю и нижнюю замковую часть на расстояние примерно 40 мм от края, чтобы обеспечить оптимальный тепловой зазор при стыковке;
Обязательно следить, чтобы удаляемые замковые части были отпилены на одинаковое расстояние сверху и снизу, чтобы избежать наслоения материала и расхождения шва;
Стыковка панелей должна осуществляться с разбросом по поверхности фасада на расстоянии примерно 60-70 см друг от друга, чтобы обеспечить перевязку швов и прочность облицовки;
Соединять сайдинг внахлест необходимо с зазорами, зависящими от температуры окружающего воздуха на момент выполнения работ;

Резку материала осуществлять при помощи углошлифовальной машины, причем можно применять как отрезные абразивные круги, так и пилы с мелким зубом, предназначенные для резки фанеры, но резать сайдинг задней частью зуба;
Обязательно обеспечить необходимую подвижность панелей, значительно изменяющих свои линейные размеры при изменении температуры неплотно прижимая панель к обрешетке крепежными элементами.

Монтаж внахлест

Как известно, виниловый садинг обладает достаточно большим коэффициентом линейного расширения, сильно зависящим от температуры. Как видно на видео, показывающем неправильно смонтированные фасады, это свойство вызывает расхождение панелей в месте стыка, что обязательно повлечет за собой попадание воды или снега под фасадную облицовку с образованием мест повышенной влажности, негативно сказывающихся на «здоровье» несущей стены здания.

Чтобы избежать этой неприятности стыковка панели выполняется с нахлестом не менее 25 мм и тепловым и зазором между замковыми планками от 6 до 20 мм в зависимости от наружной температуры на момент монтажа. Соблюдение этого условия вместе с подвижным креплением позволят избежать тепловой деформации и расхождения замкового соединения между рядами.

Выполняя соединение сайдинга внахлест, следует помнить, что нижний или верхний ряды облицовки должны перекрывать место стыка, поэтому не следует производить соединение рядов друг над другом за исключением случаев, когда сайдинг закрепляется на планках обрешетки, специально смонтированных в месте стыковки панелей внахлест.

Монтируя сайдинг в местах оконных или дверных проемов, следует избегать соединений внахлест, чтобы обеспечить герметичность и прочность облицовки, а места соединений перенести на другое место фасада.

Еще один фактор, который необходимо обязательно учитывать в том случае, когда сайдинг соединяется внахлест и такое соединение довольно многочисленно по всей площади фасада – это направлении освещенности, преобладающее в течение суток. Чтобы качественно скрыть шов, образующийся при стыковке монтаж верхней панели должен осуществляться с теневой стороны по отношению к нижней.

Тогда направленный на соединение солнечный свет не будет отбрасывать тень от стыка, чем и достигается его маскировка на поверхности фасада. При правильно выбранном направлении света практически не видна стыковка сайдинга внахлест на фото с максимальным увеличением, а тем более при рассмотрении поверхности фасада с некоторого расстояния.

Соединять сайдинг внахлест приходится и в тех случаях, когда осуществляется монтаж панелей в местах выхода кабелей или трубопроводов, демонтаж которых связан с определенными трудностями, а иногда просто невозможен. Показанные на фото части фасадов с отходящими трубопроводами облицованы виниловыми панелями, используя соединение именно внахлест.

При попадании внешних объектов на горизонтальную полосу именно с этого места и следует начинать облицовку, вырезав сайдинг на необходимую глубину для соблюдения тепловых зазоров. Вырез верхней панели осуществляется зеркально, что позволяет скрыть место стыка и вывести трубу или кабель через аккуратное овальное отверстие, которое можно закрыть декоративным элементом.

Заключение

Если посмотреть как соединить сайдинг внахлест на видео, подробно рассказывающем о всех тонкостях этой непростой технологической операции можно использовать эти знания при самостоятельном выполнения работ или для того, чтобы проконтролировать действия строителей, чтобы в итоге получилась качественная, долговечная и красивая отделка.

Облицовка фасада дома выполняется различными методами с использованием разнообразных доборных элементов. Один из способов монтирования предполагает отсутствие H-профиля, соединяющего края смежных панелей. Такая технология используется только в определенных ситуациях, ведь уложить сайдинг внахлест не всегда бывает просто. Для достижения качественного результата потребуется время и аккуратность.

Когда выполняется соединение сайдинга внахлест

Нахлест панелей друг на друга по краям используется для определенных целей:

Сокращение расхода материала. Это объясняется тем, что детали не нуждаются в столь масштабной подрезке, как при установке Н-профиля.
Создание единой визуальной плоскости. Покрытие не имеет разделения. Такого результата можно достичь лишь при правильной и точной стыковке. Но эффект будет наблюдаться только с выбранной стороны, чаще всего уличной.
Достижение лучшей декоративности. Дело в том, что не все производители выпускают полный перечень доборных элементов нужного оттенка, часто комплектующие только одного или двух цветов (белые или коричневые). Соответственно, стыковочный участок резко выделяется на фоне общей текстуры поверхности.
Далеко не все производители выпускают фурнитуру под каждый цвет и оттенок панелей
Снижение расходов. При самостоятельной установке уменьшаются затраты на дополнительный профиль. Если используется труд наемных специалистов, то вычитается стоимость монтирования стыковочной планки и подгонка панелей под нужный размер. Но приглашенные специалисты должны иметь соответствующую квалификацию.

Также использовать методику внахлест можно при отсутствии необходимых изделий. Хотя сайдинг (особенно виниловый) широко распространен, приобрести доборный соединитель не всегда возможно. А ехать в другой город за нужным элементом иногда нецелесообразно.

Если в наличии не оказалось «Н» профиля, то облицовку можно смонтировать внахлест

Такой способ имеет и некоторые минусы:

Существенный недостаток – в местах соединения образуется заметный стык. Если со стороны направления монтажа все выглядит красиво, то с обратной вид может быть совершенно другим. При ближайшем рассмотрении щели оказываются довольно большими. После усадки покрытия они становятся менее заметными, но не исчезают.
При расположении дома вблизи проезжей части стыки могут заполняться пылью и грязью.
Нарушение технологии установки приведет к вздыбливанию соединительных участков.

Внимание! При выборе между использованием специального профиля и укладкой внахлест необходимо взвесить все за и против, а также оценить собственные возможности.

В случае неправильного монтажа или усадки дома щель между панелями будет заметна

Правила стыковки материала без соединительной планки

Чтобы соединить сайдинг, учитываются определенные нюансы, позволяющие избежать серьезных проблем в дальнейшем:

Установку рекомендуется проводить в теплое время года. Дело в том, что при низких температурах изначально устаиваются более широкие зазоры, которые не всегда возможно выставить правильно.

Пластик и металл всегда монтируется с демпферным зазором

Обязательно выполняется обрезка замковой части панели. Между двух смежных элементов с отверстиями для фиксации формируется пространство 4–6 мм, это позволит компенсировать температурное расширение.
Чтобы состыковать два фрагмента, нахлест должен быть 25–30 мм. Одну деталь необходимо располагать точно над второй.

Величина нахлеста должна быть не менее 25 мм

Сайдинг монтируется в шахматном порядке, это позволит нивелировать видимость мест наложения. Такой метод имеет одну особенность: необходимо создать под краем внутренней детали упор, чтобы снизить вероятность прогиба изделия.

Для того чтобы стык был менее заметен панели располагают в шахматном порядке

Также нельзя загибать оконечные участки панелей с целью уменьшения видимых зазоров. Слишком активные действия могут привести к порче материала, особенно при выборе продукции невысокого качества.

Технология монтажа

Для монтажа сайдинга внахлест потребуется провести предварительные работы: подготовка основания, создание обрешетки с шагом между стойками 50–60 см, распределение утеплителя и гидроизоляции.

Дальнейшие действия:

Ставится начальная планка. Она располагается над отливом или на некотором удалении от земли и фиксируется по центру крепежных отверстий оцинкованными саморезами с учетом зазора.
При установке стартового молдинга необходимо соблюдать температурные зазоры
Если имеются сложные углы, то монтируют их. Они нужны для удержания края панели. При отсутствии такого профиля углы закрываются обыкновенной накладкой после окончания всех работ.
Определяется направление покрытия, чаще оценивается вид с улицы. Двигаться лучше не в сторону нахлеста, а обратно, поскольку первой удобнее монтировать панель, закрывающуюся следующей.
При качественном обустройстве линии стыка будут практически незаметны
Замеряется длина рядовых деталей сайдинга и переносится на основание, это позволит определить чередование. Рекомендуется располагать места стыковки со смещением через две панели.
Чтобы соединить изделия с таким чередованием, некоторые нужно подрезать по длине. Лучше выбирать одинаковый размер обрезки, поскольку разбросанные участки наложения будут выглядеть непривлекательно.
При шахматном способе стыковки сайдинга общая картина должна выглядеть симметрично
Также на глубину нахлеста с учетом технологического зазора отрезается замок. Лицевая часть не должна быть повреждена.
Стыковку сайдинга выполняют традиционно. Первая деталь фиксируется на начальной планке, все замки необходимо соединять без лишнего упора. Выполняется крепление саморезами.
Крепить элементы можно саморезами или гвоздями, технология от этого не меняется
Накладываемая деталь выставляется на нужном уровне, с учетом совпадения вырезов крепится на стартовую планку и подгоняется внахлест, после чего фиксируется саморезами.
Участки, не попадающие на стойку каркаса, прокладываются деревянными рейками или брусом, закрепляющимся напрямую к стене или только к панели сайдинга.

Если стыковать все участки поочередно и не спеша, то дом получится очень красивым.

Стыковка сайдинга напрямую (без соединительных «Н» профилей) не только проще, но и дешевле

Заключение

По прошествии сезона после завершения работ наружный участок плотнее покроет нижнюю панель и щель уменьшится. Чтобы исключить проникновение пыли и грязи, она замазывается эластичным герметиком или шпаклевкой подходящего цвета.

Инструкция по монтажу сайдинга — Инструкции по монтажу — Каталог продукции — Пластик Дизайн

Монтаж панелей типа Сайдинг. Скачать.

Введение

Компания «Альта Профиль» является крупнейшим производителем отделочных материалов из пластика. Мы предлагаем широкий ассортимент винилового

сайдинга под двумя торговыми марками, чтобы удовлетворить самые зыскательные запросы потребителей. Сайдинг под торговой маркой «KANADA плюс» разработан совместно с канадскими специалистами и представлен тремя коллекциями – «Классика», «Престиж», «Премиум».

Торговая марка «Альта Сайдинг» – это традиционный сайдинг, который сочетает в себе оптимальное качество и невысокую цену. Выпускается в двух коллекциях –

«Ангара» и «Байкал». Протоколы испытаний и сертификаты подтверждают, что производимый компанией «Альта Профиль» сайдинг:

сохраняет внешний вид в течение не менее 50 лет в условиях эксплуатации в умереннохолодном и холодном климатах в диапазоне t° от 50°С до +60°С;
сохраняет декоративные и прочностные свойства после 60 циклов испытаний на морозостойкость;
не разрушается при ударах будучи охлажденным при t° от 20°С до 60°С.

За весь период многолетней эксплуатации нашего сайдинга получены только оложительные отзывы от всех регионов России. Для того, чтобы сайдинг служил долго, перед его монтажом внимательно прочитайте эту инструкцию.

ОБЩИЕ ПОЛОЖЕНИЯ

Монтаж винилового «сайдинга» можно произвести самостоятельно.

Если «сайдинг» установлен правильно, с соблюдением инструкции по монтажу,

то он не боится ни резких перепадов температуры, ни ветра с морозом.

При монтаже «сайдинга» необходимо соблюдать несколько важных условий.

Вопервых, при облицовке здания «сайдингом» желательно придерживаться опреде

ленной последовательности. Сначала готовится поверхность, затем устанавливаются

стартовая и финишная планки, наличники для окон и дверей, внешние и внутренние

углы. После этого снизу вверх монтируют «сайдинг».

Вовторых, следует учитывать эффект возможного расширения сжатия панелей

при нагревании или охлаждении. Для обеспечения этого условия следует

предпринять определенные действия.

Втретьих, «сайдинг» следует прикреплять на обрешетку при любой поверхности.

Это обеспечит вентилируемый зазор для отвода водяных паров, зимой позволит

сэкономить на отоплении, а летом существенно ослабит нагрев дома.

Не рекомендуется производить монтаж панелей при низких температурах.

Наружная отделка с применением «сайдинга» занимает мало времени и, главное,

обеспечивает получение красивых и долговечных конструкций, не требующих допол

нительных расходов на покраску и текущий ремонт.

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

В целях быстрого и качественного проведения монтажных работ следует произвести

расчет необходимого количества следующих материалов:

1. Панелей «сайдинг» и отделочных планок для конкретного здания или сооружения,

при этом надо учитывать, что около 10% материала используется на подгон.

2. Реек размером 4×6 см для изготовления обрешетки.

3. Шурупов и дюбелей, используемых для крепления реек обрешетки. Здесь сле

дует исходить из расчета: 1шуруп на 40см рейки.

4. Оцинкованных либо алюминиевых гвоздей (шурупов) с большой шляпкой,

исходя из расчета: 1 гвоздь на 300мм панели.

5. Утеплительных плит, используемых при необходимости для дополнительного

утепления здания, и монтируемых в обрешетку «сайдинга».

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

1. Рулетка.

2. Угольник.

3. Металлическая складная линейка.

4. Ножовка по металлу с мелкими зубцами.

5. Металлический молоток.

6. Уровень.

7. Ножрезак.

8. Электрическая дрель.

9. Отвертка.

10.Бечевка и мел.

ПОДГОТОВКА ПОВЕРХНОСТИ

Это наиболее сложный и ответственный этап, так как от того насколько правильно

и ровно установлены несущие конструкции, зависит вид здания.

1. Удалите все ставни, водосточные трубы, крепления фонарей, решетки,

а также любые другие приспособления, смонтированные на поверхности,

предназначенной под монтаж «сайдинга».

2. Если необходимо, демонтируйте старые отделочные материалы или закрепи

те их так, чтобы это не мешало монтажу «сайдинга».

3. Установите обрешетку по всей поверхности постройки. В случае неровности

стен обрешетка выравнивается с помощью прокладок из дерева, фанеры

или уменьшения размеров реек.

4. На деревянной поверхности делают обрешетку из деревянных реек. На камен

ной поверхности для обрешетки используют деревянные рейки размером

4 x 6 см, планки из ПВХ, либо оцинкованный профиль.

5. При использовании деревянных реек их влажность не должна

превышать 15-18 %.

6. Деревянные рейки следует выбирать прямые, по возможности без сучков,

их необходимо пропитать антисептической жидкостью.

7. Для монтажа «сайдинга» рейки должны устанавливаться вертикально на расстоянии 30-40 см друг от друга. Они должны быть установлены вокруг окон, дверей,

других проемов и отверстий, на всех углах, по низу и вверху зоны установки

«сайдинга». Не следует соединять вертикальные рейки между собой горизонтальными, это может привести к нарушению вентиляции под «сайдингом».

УТЕПЛЕНИЕ

Использование «сайдинга» позволяет утеплять дом не за счет внутреннего простран

ства, а методом размещения утеплительных плит на наружной стороне стены.

1. Обрешеченная стена может быть покрыта утеплителем или пространство

между рейками может быть заполнено утеплителем. Толщина утеплителя

при этом должна быть меньше толщины реек.

2. Утеплитель должен быть защищен специальной гидроизоляционной пленкой,

причем между пленкой и сайдингом должен оставаться вентилирумый зазор.

3. Перед использованием утеплителя внимательно прочитайте инструкцию

по монтажу выбранного Вами типа утеплителя.

4. Важным условием при монтаже теплоизоляции является отсутствие щелей

и дыр в изоляционном слое.

ГЕРМЕТИЗАЦИЯ

Заделайте герметиком стены везде, где могла бы проникнуть влага: вокруг окон и две

рей, выходы (входы) электрических, газовых, водных или каких либо еще магистралей.

МЕТОДЫ РЕЗКИ

1. Для резки винилового «сайдинга» можно использовать: ножовку по металлу

с мелкими зубцами, ножрезак, либо ножницы по металлу, электрический

лобзик и болгарку (на малой мощности), т.к. на высоких оборотах место среза

нагревается и может оплавиться, что в свою очередь добавит операцию по

зачистке напильником обгоревших краев и их подкраске (под цвет «сайдинга»).

2. Используя нож-резак, проведите глубокую борозду на панели, затем несколько

раз согните и разогните панель, пока она не сломается по намеченной линии.

3. Не рекомендуется резать и монтировать «сайдинг» при низких температурах.

ТРЕБОВАНИЯ К КРЕПЕЖУ

Крепеж не должен подвергаться коррозии . Если не придерживаться этого правила,

то со временем в месте крепежа появятся ржавые разводы, что испортит внешний

вид отделки. Наиболее эффективным и недорогим крепежом на сегодняшний день

являются гвозди. Так же можно использовать шурупы.

Гвозди должны быть изготовлены из алюминия или оцинкованные со шляпкой диаме

тром не менее 1 см. Ножка гвоздя должна иметь диаметр не менее 0,3 см и длину,

достаточную для проникновения в основу на глубину 2,5 3 см.

ДОПУСКИ НА РАСТЯЖЕНИЕ-СЖАТИЕ

1. Виниловый «сайдинг» прибивают так, чтобы не препятствовать возможному растяжению-сжатию.

2. Оставляйте зазор (летом 6 мм, зимой 10 мм) для возможного расширения при

креплении панелей к фаскам и кромкам (рис.1).

3. Не прибивайте «сайдинг» слишком плотно. Оставьте расстояние приблизительно 1 -1,5 мм между верхним краем шляпки гвоздя и панелью. Это необходимо для свободного расширения-сжатия, также позволит предотвратить волновой эффект (рис.2).

4. Центр гвоздя должен быть в середине перфорированного отверстия (рис. 3).

5. Направляйте гвоздь прямо. Согнутый гвоздь искривляет панель и может вызвать вздутие «сайдинга».

6. Не забивайте гвоздь в лицевой слой панели. Пробивание гвоздем виниловой панели может вызвать сопротивление возможному расширению-сжатию, что повлечет за собой вздутие «сайдинга».

7. Не натягивайте «сайдинг» при креплении. Сильное натяжение панели изменяет ее форму и может вызвать неправильное соединение панелей и других деталей. Очередную панель нужно сначала соединить с нижней панелью и подтолкнуть вверх до защелкивания. После этого ее можно прибивать.

8. Правильно располагайте гвозди. Гвозди рекомендуется вбивать на расстоянии 30-40 см друг от друга.

ОТДЕЛОЧНЫЕ ПЛАНКИ К «САЙДИНГУ»

Для удобства монтирования «сайдинга» и придания облицовке дома законченного вида компания «Альта-Профиль» выпускает 12 видов отделочных планок

УСТАНОВКА «САЙДИНГА»

1.Провести линию мелом.

Найдите самый нижний уровень поверхности, предназначенной под монтаж «сайдинга». Вбейте гвоздь на углу стены на 4 см выше этого уровня. Вбейте таким же образом гвоздь на другом углу стены. Натяните между гвоздями бечевку. При помощи уровня убедитесь, что бечевка натянута параллельно. С помощью мела отметьте по бечевке ровную, прямую линию между гвоздями. Повторите эту процедуру вокруг всего дома.

2. Установка начальной планки.

Установите начальную планку верхним обрезом на меловую линию. Прибейте гвоздями начальную планку вдоль меловой линии. Если на поверхности стены есть впадины, подложите под стартовую полосу прокладку, чтобы избежать «волнового» эффекта. Не прибивайте слишком плотно.

3. Добавление секции начальной планки.

Когда Вы добавляете секции начальной планки, оставляйте между ними расстояние в 6 мм для возможного расширения.

4. Установка внешнего или внутреннего угла.

Внешний или внутренний угол устанавливается на существующем стыке двух стен, на 6 мм ниже края начальной планки. Оставьте сверху расстояние до карниза, достаточное для установки софита. Прикрепите внешний угол, забив гвозди в верхние отверстия по обе стороны. Угол должен висеть на этих двух гвоздях. Убедитесь, что он установлен ровно. Прибейте угол к прилегающим стенам, вбивая гвозди на расстоянии 20-40 см друг от друга, располагая их по центру отверстий для гвоздей, предусмотренных в панели. Это обеспечит возможное вертикальное расширение. Не следует прибивать слишком плотно (зазор должен составлять1-1,5 мм). Подобная процедура выполняется и для внутреннего угла.

5. Соединение внешнего (внутреннего) угла.

Соединение угловых деталей необходимо, когда деталь не достигает желаемой высоты. Отрежьте 2,5 см от верхнего, перфорированного края детали, оставив среднюю лицевую часть. Наложите следующую (верхнюю) угловую деталь на нижнюю деталь на 2 см, оставляя 0,5 см для возможного расширения (рис. 4).

6. Установка отделочных планок вокруг оконных и дверных проемов.

Для этой операции целесообразно применить околооконную планку или J-trim. Планки устанавливаются по периметру оконных и дверных проемов. Прибейте планки вокруг проемов. Не прибивайте слишком плотно.

7. Установка первой панели «сайдинга».

Вставьте нижний край первой панели «сайдинга» в начальную планку и прибейте верхний край к стене. Начать прибивать панель следует с середины, постепенно перемещаясь к краям. Установку панелей «сайдинга» начинайте с тыловой части дома, двигаясь к фасаду. Оставьте расстояние в 6-10 мм там, где панель попадает на угловую деталь для возможного расширения-сжатия.

8. Соединение панелей «сайдинга».

В случаях, когда длина поверхности стены больше длины панелей «сайдинга», для соединения панелей рекомендуется использовать соединительную планку (рис. 5). При этом зазор между «сайдингом» и планкой должен составлять 6-10 мм. Допускается монтаж «сайдинга» внахлест. При монтаже «сайдинга» внахлест швы не должны совпадать более чем в 4-х рядах (рис. 6).

УСТАНОВКА «САЙДИНГА»

1.Провести линию мелом.

2. Установка начальной планки.

3. Добавление секции начальной планки.

4. Установка внешнего или внутреннего угла.

5. Соединение внешнего (внутреннего) угла.

6. Установка отделочных планок вокруг оконных и дверных проемов.

7. Установка первой панели «сайдинга».

8. Соединение панелей «сайдинга».

9. Последовательность размещение панелей «сайдинга».

После завершения первого ряда «сайдинга» устанавливайте второй, третий и т. д. ряды, начиная каждый раз с тыловой части дома и двигаясь к фронту. Последний ряд «сайдинга» под карнизом монтируется только после установки финишной планки.

10. Последняя панель «сайдинга» под карнизом.

Прибейте финишную планку к стене заподлицо к карнизу. Замкните последнюю панель «сайдинга» с предыдущей и нажмите до щелчка. Верхнюю часть панели соедините с финишной планкой и защелкните.

УСТАНОВКА «САЙДИНГА» ПОД ОКНОМ

1. Замер «сайдинга».

Установка панелей «сайдинга» под окном обычно требует резки панелей. Приложите

панель «сайдинга» под окном. Держа панель под окном, пометьте ширину окна

(или окна и наличников), добавив по 6 мм с каждой стороны. Отмерьте и отметьте вертикальное пространство на панель, оставив 6 мм от нижнего края окна (или наличника). Повторите процедуру для измерения верхней стороны окна.

2. Резка «сайдинга».

Сделайте вертикальные надрезы на панели с помощью ножовки по нанесенным отметкам. Затем проведите ножом по горизонтальной линии между надрезами несколько раз. Согните панель по зарубке несколько раз, пока отмеченная часть не отломится.

3. Установка.

Установите планку j-trim либо околооконную планку, затем установите верхнюю (обрезанную) кромку панели в паз планки.

МОНТАЖ СОФИТА

Использование винилового софита для отделки открытых фронтонов крыши позволит обеспечить эффект вентиляции и придаст законченный вид Вашему дому. Используя уровень, сделайте на стене метки, параллельные нижнему краю фронтона. Вдоль меток прикрепите планку J-трим. Так же следует прикрепить планку J-трим к краю фронтона, при этом важно следить за тем, что бы планки находились строго напротив (рис.7). Отмерьте расстояние между планками, вычтите 6 мм для возможного расширения — сжатия. Отрежьте софит по этой длине.

Установите софит, вставляя его в планки J-трим. Закрепляйте каждую панель по центру перфорированного отверстия. В углах поворота необходимо обрезать панель софита под углом 45 градусов. Для создания дополнительной поддержки панелей используйте две J-трим планки, соединенные задними стенками (рис.8).

МОНТАЖ ЦОКОЛЬНОГО «САЙДИНГА»

Для облицовки цоколя и стен дома мы рекомендуем воспользоваться цокольным «сайдингом» производства компании «Альта-Профиль». Панели цокольного сайдинга, имитирующие кирпич

и камень, изготавливаются из самых современных полимеров и имеют больший срок службы,

чем многие натуральные материалы (рис. 9). Зачастую цоколь является наиболее уязвимым

фрагментом дома. Разрушительным образом на него влияют такие факторы, как: талая вода,

разница температур между наружной средой и внутренней, деформация в период межсезонья. Под воздействием этих факторов традиционные отделочные материалы требуют периодического ухода и обновления (штукатурные, малярные работы, герметизация трещин и т.д.) Использование цокольного «сайдинга» позволит избежать ряда осложнений.

Панели цокольного «сайдинга» подойдут для отделки фасадов загородных домов и дач, балконов, веранд и т. п.

Общие правила монтажа такие же как и для винилового «сайдинга». При монтаже используются отделочные планки и наружные углы (рис. 10).

Панели предназначены для монтажа только на вертикальные поверхности. Их нельзя монтировать на кровельные и напольные покрытия. При температуре ниже 5 градусов панели начинают сжиматься. Если монтаж происходит в холодное время года, то целесообразно сделать зазор 10 мм между панелями и отделочными планками. При монтаже не следует давить на верхнюю часть панели вниз, т.к. это может привести к деформации элементов стартовой полосы. Прежде чем приступить к монтажу на новой стене, Вы должны закончить монтаж

на предыдущей. Всегда работайте слева направо.

На этом монтаж можно считать завершенным, остается только помыть облицованные стены раствором воды и стирального порошка.

Пожалуйста, не забудьте утилизировать отрезки «сайдинга» и планок.

ЖЕЛАЕМ УДАЧИ!

Инструкция по монтажу сайдинга и фасадных панелей Альта-Профиль

Монтаж горизонтального сайдинга

Общие положения

Монтаж винилового сайдинга можно произвести самостоятельно.

Если сайдинг установлен правильно, с соблюдением инструкции по монтажу, то он не боится ни резких перепадов температуры, ни ветра с морозом.

При монтаже сайдинга необходимо соблюдать несколько важных условий.

Во-первых, при облицовке здания сайдингом желательно придерживаться определенной последовательности. Сначала готовится поверхность, затем устанавливаются стартовая и финишная планки, наличники для окон и дверей, внешние и внутренние углы. После этого снизу вверх монтируют сайдинг.

Во-вторых, следует учитывать эффект возможного расширения — сжатия панелей при нагревании или охлаждении. Для обеспечения этого условия следует предпринять определенные действия.

В-третьих, сайдинг следует прикреплять на обрешетку при любой поверхности. Это обеспечит вентилируемый зазор для отвода водяных паров, зимой позволит сэкономить на отоплении, а летом существенно ослабит нагрев дома.

Не рекомендуется производить монтаж панелей при низких температурах.

Наружная отделка с применением сайдинга занимает мало времени и, главное, обеспечивает получение красивых и долговечных конструкций, не требующих дополнительных расходов на покраску и текущий ремонт.

Подготовительные работы

В целях быстрого и качественного проведения монтажных работ следует произвести расчет необходимых материалов. Как правило, при монтаже сайдинга используются:

1. Панели сайдинг и отделочные планки для конкретного здания или сооружения, при этом надо учитывать, что около 10% материала используется на подгон.

2. Рейки размером 4×6 см для изготовления обрешетки.

3. Шурупы и дюбеля, используемые для крепления реек обрешетки. Здесь следует исходить из расчета: 1 шуруп на 40 см рейки.

4. Оцинкованные, либо алюминиевые, гвозди (шурупы) с большой шляпкой, исходя из расчета: 1 гвоздь на 300 мм панели.

5. Утеплительные плиты, используемые при необходимости для дополнительного утепления здания, и монтируемые в обрешетку сайдинга.

Необходимые инструменты

1. Рулетка.
2. Угольник.
3. Металлическая складная линейка.
4. Ножовка по металлу с мелкими зубцами.
5. Металлический молоток.

6. Уровень.
7. Нож-резак.
8. Электрическая дрель.
9. Отвертка.
10. Бечевка и мел.

Подготовка поверхности

Это наиболее сложный и ответственный этап, так как от того насколько правильно и ровно установлены несущие конструкции, зависит вид здания.

1. Удалите все ставни, водосточные трубы, крепления фонарей, решетки, а также любые другие приспособления, смонтированные на поверхности, предназначенной под монтаж сайдинга.

2. Если необходимо демонтируйте старые отделочные материалы или закрепите их так, чтобы это не мешало монтажу сайдинга.

3. Установите обрешетку по всей поверхности постройки. В случае неровности стен обрешетка выравнивается с помощью прокладок из дерева, фанеры или уменьшения размеров реек.

4. На деревянной поверхности делают обрешетку из деревянных реек. На каменной поверхности для обрешетки используют деревянные рейки размером 4 x 6 см, планки из ПВХ, либо оцинкованный профиль.

5. При использовании деревянных реек их влажность не должна превышать 15-18 %.

6. Деревянные рейки следует выбирать прямые, по возможности без сучков, их необходимо пропитать антисептической жидкостью.

7. Для монтажа сайдинга рейки должны устанавливаться вертикально на расстоянии 30-40 см друг от друга. Они должны быть установлены вокруг окон, дверей, других проемов и отверстий, на всех углах, по низу и вверху зоны установки сайдинга. Не следует соединять вертикальные рейки между собой горизонтальными, это может привести к нарушению вентиляции под сайдингом.\

Утепление

Использование сайдинга позволяет утеплять дом не за счет внутреннего пространства, а методом размещения утеплительных плит на наружной стороне стены.

1. Обрешеченная стена может быть покрыта утеплителем или пространство между рейками может быть заполнено утеплителем. Толщина утеплителя при этом должна быть меньше толщины реек.

2. Утеплитель должен быть защищен специальной гидроизоляционной пленкой, причем между пленкой и сайдингом должен оставаться вентилирумый зазор.

3. Перед использованием утеплителя внимательно прочитайте инструкцию по монтажу выбранного Вами типа утеплителя.

4. Важным условием при монтаже теплоизоляции является отсутствие щелей и дыр в изоляционном слое.

Герметизация

Заделайте герметиком стены везде, где могла бы проникнуть влага: вокруг окон и дверей, выходы (входы) электрических, газовых, водных или каких либо еще магистралей.

Методы резки

1. Для резки винилового сайдинга можно использовать: ножовку по металлу с мелкими зубцами, нож-резак, либо ножницы по металлу, электрический лобзик и болгарку (на малой мощности), т.

к. на высоких оборотах место среза нагревается и может оплавиться, что в свою очередь добавит операцию по зачистке напильником обгоревших краев и их подкраске (под цвет сайдинга).

2. Используя нож-резак, проведите глубокую борозду на панели, затем несколько раз согните и разогните панель, пока она не сломается по намеченной линии.

3. Не рекомендуется резать и монтировать сайдинг при низких температурах.

Требования к крепежу

Крепеж не должен подвергаться коррозии. Если не придерживаться этого правила, то со временем в месте крепежа появятся ржавые разводы, что испортит внешний вид отделки. Наиболее эффективным и недорогим крепежом на сегодняшний день являются гвозди. Так же можно использовать шурупы.

Гвозди должны быть изготовлены из алюминия, или оцинкованные, со шляпкой диаметром не менее 1 см. Ножка гвоздя должна иметь диаметр не менее 0,3 см и длину, достаточную для проникновения в основу на глубину 2,53 см.

Допуски на растяжение-сжатие

Виниловый сайдинг прибивают так, чтобы не препятствовать возможному растяжению-сжатию.

2. Оставляйте зазор (летом 6 мм, зимой 10 мм) для возможного расширения при креплении панелей к фаскам и кромкам (рис. 1).

3. Не прибивайте сайдинг слишком плотно. Оставьте расстояние приблизительно 1-1,5 мм между верхним краем шляпки гвоздя и панелью. Это необходимо для свободного расширения-сжатия, что позволит предотвратить волновой эффект (рис.2).

4. Центр гвоздя должен быть в середине перфорированного отверстия (рис. 3).

5. Направляйте гвоздь прямо. Согнутый гвоздь искривляет панель и может вызвать вздутие сайдинга.

6. Не забивайте гвоздь в лицевой слой панели. Пробивание гвоздем виниловой панели может вызвать сопротивление возможному расширению-сжатию, что повлечет за собой вздутие сайдинга.

7. Не натягивайте сайдинг при креплении. Сильное натяжение панели изменяет ее форму и может вызвать неправильное соединение панелей и других деталей.

Очередную панель нужно сначала соединить с нижней панелью и подтолкнуть вверх до защелкивания. После этого ее можно прибивать.

8. Правильно располагайте гвозди. Гвозди рекомендуется вбивать на расстоянии 30-40 см друг от друга.

Отделочные планки к сайдингу

Для удобства монтажа винилового и акрилового, а также вертикального сайдинга, и придания облицовке дома законченного вида, компания «Альта-Профиль Украина» выпускает 12 видов отделочных планок

Отделочные планки горизонтального и вертикального сайдинга

Установка сайдинга

1. Провести линию мелом.

Найдите самый нижний уровень поверхности, предназначенной под монтаж сайдинга. Вбейте гвоздь на углу стены на 4 см выше этого уровня. Вбейте таким же образом гвоздь на другом углу стены. Натяните между гвоздями бечевку. При помощи уровня убедитесь, что бечевка натянута параллельно.

С помощью мела отметьте по бечевке ровную, прямую линию между гвоздями. Повторите эту процедуру вокруг всего дома.

2. Установка начальной планки

Установите начальную планку верхним обрезом на меловую линию. Прибейте гвоздями начальную планку вдоль меловой линии. Если на поверхности стены есть впадины, подложите под стартовую полосу прокладку,чтобы избежать «волнового» эффекта. Не прибивайте слишком плотно.

3. Добавление секции начальной планки

4. Установка внешнего или внутреннего угла

Прибейте угол к прилегающим стенам, вбивая гвозди на расстоянии 20-40 см друг от друга, располагая их по центру отверстий для гвоздей, предусмотренных в панели. Это обеспечит возможное вертикальное расширение. Не следует прибивать слишком плотно (зазор должен составлять 1-1,5 мм). Подобная процедура выполняется и для внутреннего угла.

5. Соединение внешнего (внутреннего) угла

6. Установка отделочных планок вокруг оконных и дверных проемов

Для этой операции целесообразно применить околооконную планку или J-trim.

Планки устанавливаются по периметру оконных и дверных проемов. Прибейте планки вокруг проемов. Не прибивайте слишком плотно.

7.

Установка первой панели сайдинга Вставьте нижний край первой панели сайдинга в начальную планку и прибейте верхний край к стене. Начать прибивать панель следует с середины, постепенно перемещаясь к краям. Установку панелей сайдинга начинайте с тыловой части дома, двигаясь к фасаду. Оставьте расстояние в 6-10 мм там, где панель попадает на угловую деталь для возможного расширения-сжатия.

8. Соединение панелей сайдинга

В случаях, когда длина поверхности стены больше длины панелей сайдинга, для соединения панелей рекомендуется использовать соединительную планку (рис. 5). При этом зазор между сайдингом и планкой должен составлять 6-10 мм. Допускается монтаж сайдинга внахлест. При монтаже сайдинга внахлест швы не должны совпадать более чем в 4-х рядах (рис. 6).

9.

Последовательность размещение панелей сайдинга После завершения первого ряда сайдинга устанавливайте второй, третий и т.д. ряды, начиная каждый раз с тыловой части дома и двигаясь к фронту. Последний ряд сайдинга под карнизом монтируется только после установки финишной планки.

10. Последняя панель сайдинга под карнизом

Прибейте финишную планку к стене заподлицо к карнизу. Замкните последнюю панель сайдинга с предыдущей и нажмите до щелчка. Верхнюю часть панели соедините с финишной планкой и защелкните.

Установка сайдинга под окном

1. Замер сайдинга

Установка панелей сайдинга под окном обычно требует резки панелей. Приложите панель сайдинга под окном. Держа панель под окном, пометьте ширину окна (или окна и наличников), добавив по 6 мм с каждой стороны. Отмерьте и отметьте вертикальное пространство на панель, оставив 6 мм от нижнего края окна (или наличника). Повторите процедуру для измерения верхней стороны окна.

2. Резка сайдинга

3. Установка

Монтаж вертикального сайдинга

Монтаж вертикального сайдинга осуществляется аналогично установке горизонтального сайдинга, но есть свои особенности.

1. Монтаж вертикального сайдинга начинается с установки навесной планки, которая устанавливается верхним обрезом на меловую линию над цоколем здания.

2. После установки навесной планки осуществляется монтаж внешнего или внутреннего угла.

3. Затем вертикально устанавливается начальная (стартовая планка). И после этого в начальную планку вставляется край первой вертикальной панели и прибивается к стене.

4. Далее монтаж осуществляется аналогично горизонтальному сайдингу.

5. В конце монтажа финишная планка прибивается к стене заподлицо к углу. Затем последняя панель сайдинга соединяется с предыдущей. Другая часть панели соединяется с финишной планкой и защелкивается.

Монтаж софита

Использование винилового софита для отделки открытых фронтонов крыши позволит обеспечить эффект вентиляции и придаст законченный вид Вашему дому.

Используя уровень, сделайте на стене метки, параллельные нижнему краю фронтона. Вдоль меток прикрепите планку J-трим. Так же следует прикрепить планку J-трим к краю фронтона, при этом важно следить за тем, чтобы планки находились строго напротив (рис. 7).

Отмерьте расстояние между планками, вычтите 6 мм для возможного расширения-сжатия. Отрежьте софит по этой длине.

Установите софит, вставляя его в планки J-трим. Закрепляйте каждую панель по центру перфорированного отверстия.

В углах поворота необходимо обрезать панель софита под углом 45°. Для создания дополнительной поддержки панелей используйте две J-трим планки, соединенные задними стенками (рис.8).

Монтаж фасадных панелей

Для защиты фасада здания от воздействия агрессивной внешней среды производственный холдинг «Альта-Профиль» производит прочные и долговечные фасадные панели, имитирующие природные материалы.

Прежде всего, в защите нуждается цоколь здания, как наиболее уязвимый фрагмент дома. Разрушительным образом на него влияют такие факторы, как: талая вода, разница температур между наружной и внутренней средой, деформация в период межсезонья. Под воздействием этих факторов традиционные отделочные материалы требуют периодического ухода и обновления (штукатурные, малярные работы, герметизация трещин и т.д.). Использование фасадных панелей позволяет избежать ряда осложнений.

Разнообразие цветов и моделей позволяет использовать фасадные панели не только для цоколя здания, но и для всего фасада. Учитывая небольшую толщину панелей, их удобно использовать для облицовки цоколя уже существующих зданий, когда надо минимизировать несовпадение плоскостей цоколя и основного фасада.

Живописный внешний вид фасадных панелей, их малый вес и небольшие размеры позволяют использовать их не только для облицовки стен самого здания, но и его отдельных элементов (пристроенных труб, башен, переходов, кровельных фонарей, надстраиваемых этажей). Благодаря своим свойствам, фасадные панели применяют для внутренней отделки интерьеров. Также фасадные панели используются при строительстве заборов и ограждений садовых и других участков.

Фасадные панели «Альта-Профиль» — это экологически чистый, нетоксичный, искусственный отделочный материал для облицовки стен домов. Внешний вид панелей полностью копирует красоту аналогичных натуральных материалов, в то время как цена на отделочные панели значительно ниже.

Простота монтажа делает возможным установку фасадных панелей на любой фасад, независимо от его конструктивного решения. Общие правила монтажа такие же, как и для винилового сайдинга, но есть свои особенности:

1. На начальном этапе монтажа необходимо подготовить поверхность, а для этого устанавливается обрешетка по всей поверхности стены. При установке обрешетки обязательно надо пользоваться горизонтом, чтобы ровно установить рейки, иначе в процессе монтажа будет проявляться перекос панелей. Компания «Альта-Профиль» с целью предотвращения линейных искажений рекомендует использовать только металлическую оцинкованную обрешетку. Рейки металлической обрешетки устанавливаются строго вертикально на расстоянии 25 см друг от друга для обеспечения вентиляции под панелями (рис. 1).

1. Стена дома.

2. Фасадная панель.

3. Вентилируемый зазор.

4. Рейка 50х50 мм.

5. Рейка 25х25 мм.

6. Гвоздь/шуруп.

7. Утеплитель.

8. Гидроизоляционная пленка.

2. Для утепления дома можно использовать утеплитель на наружной стороне стены. Обрешеченная стена (пространство между рейками) заполняется утеплителем, при этом он должен быть защищен специальной гидроизоляционной пленкой.

3. Для предотвращения проникновения влаги между стеной и панелями необходимо заделать герметиком выходы (входы) электрических, газовых, водных и других магистралей, а также обработать стены вокруг окон и дверей.

4. Монтаж панелей необходимо осуществлять, двигаясь слева направо, при этом полностью завершайте монтаж одной стены, прежде чем переходить ко второй.

5. Панели предназначены для монтажа только на вертикальные поверхности. Их нельзя монтировать на кровельные и напольные покрытия.

6. Фасадные панели и все комплектующие к ним должны крепиться на обрешетку только через специально предназначенные для этого пазы (рис. 3). Ни в коем случае не пытайтесь самостоятельно проделать отверстия, это может привести к нарушению физической формы отделочных материалов.

7. Для крепления панелей используйте алюминиевые или оцинкованные гвозди или шурупы,что позволит избежать появления ржавых подтеков на панелях. Гвозди или шурупы должны входить в крепежную основу строго перпендикулярно, ни в коем случае под углом, и строго по центру отверстий, предусмотренных в планках и панелях, это обеспечит возможное вертикальное расширение (рис. 4).

Для удобства монтажа можно использовать планку J-trim для винилового сайдинга (рис. 12). Планка легко насаживается на отпиленную часть панели, таким образом, выравнивается край панели. А затем угол стыкуется с панелью, образуя одну плоскость. Вместо планки J-trim можно использовать декоративную металлическую планку — это P-образный профиль из тонкого металла (5 мм), выполненный в разной цветовой гамме (рис. 13). Также этими профилями можно отделывать панели, это придаст своеобразную изюминку и подчеркнет индивидуальность отделываемой поверхности.

4. После того как установлены внешние углы, можно приступать к установке фасадных панелей. Двигаясь слева направо установите первый угол панели с выпуском примерно на 3 мм ниже нижней кромки начальной планки. Продвиньте первую панель влево, установив её заподлицо в угол. Вставьте первую панель в начальную планку и зафиксируйте с помощью крепежных элементов. Следующая панель вставляется в крепления первой панели, и так далее по цепочке отделывается первый ряд фасадных панелей. После завершения первого ряда панелей устанавливается второй, третий и т. д. ряды, начиная каждый раз слева направо. Важный совет: рекомендуем располагать панели в шахматном порядке (со сдвигом 1/3-1/2 панели) для более надёжной фиксации боковых соединений.

5. Завершающим элементом крепления фасадных панелей является облицовочная планка, которая просто накладывается поверх панели и крепится на обрешетку с помощью гвоздей или шурупов через пазы соединения (рис. 14).

5. В отделке оконного проема сверху можно использовать два наличника сразу (рис. 4), а по бокам и снизу по одному. Это позволит более контрастно выразить окно на фоне стены. Наличники легко крепятся друг с другом с помощью шурупов через специальные пазы, при этом боковые отверстия верхнего наличника закрываются вырезанной под углом 45° заглушкой.

6. Универсальный откос может выполнять функцию не только доборной планки для отделки оконных и дверных проемов в сочетании с наличниками, но и использоваться как самостоятельный элемент. В данном случае речь идет о возможности применения откоса в качестве подоконника или отлива. Откос защитит поверхность от попадания влаги или инородных предметов (аналогично рис. 5).

7. Обращаем Ваше внимание на то, что во всех местах состыковки наличников и откосов между ними необходимо оставлять зазор для возможного линейного расширения, которое может возникнуть при температурных изменениях.

Пластиковые наличники и универсальный откос от компании «Альта-Профиль Украина» — это уникальная разработка технологов компании. Благодаря своей легкости и разной цветовой гаммы, наличники находят всё большее применение в современной отделке зданий. Комбинируя и сочетая различные варианты использования наличников и откоса, Вы можете смело экспериментировать, воплощая свои творческие идеи и замыслы.

Монтаж фасадных панелей Альта-Профиль

Инструкция по монтажу фасадных панелей Альта-Профиль

Общие рекомендации

При облицовке здания сайдингом необходимо соблюдать несколько важных условий:

Во-первых, при монтаже желательно придерживаться определенной последовательности. Сначала готовится поверхность, потом устанавливается обрешетка, после этого монтируются стартовая и финишная планки, наличники для окон и дверей, внешние и внутренние углы. После этого снизу вверх монтируют сайдинг.
Во-вторых, следует учитывать эффект расширения-сжатия панелей при нагревании или охлаждении. Для обеспечения этого условия следует предпринять определенные действия.
В-третьих, ОБЯЗАТЕЛЬНО использование обрешетки на любой поверхности стены. Это обеспечит вентилируемый зазор для отвода водяных паров, зимой позволит сэкономить на отоплении, а летом существенно ослабит нагрев дома.

Не рекомендуется производить монтаж панелей при низких температурах. Категорически запрещается использовать моющие средства, содержащие активные окислители (белизна), а также хлорсодержащие растворители и использовать щетки с жесткой щетиной.

Для очистки от загрязнений сайдинга «Карелия» использовать только жидкое мыло и мягкую ветошь. ЛЮБОЕ ТРЕНИЕ ЗАПРЕЩЕНО во избежание повреждения декоративного верхнего слоя.

Подготовительные работы

Следует произвести расчет необходимых материалов. Надо учитывать, что около 10% материала используется на подгон.

Как правило, при монтаже сайдинга используются:

Обрешетка. Выбор того или иного профиля обрешетки зависит от коллекции сайдинга, которым будет отделываться дом.
Шпильки 53 мм (если без утеплителя), шпильки 138 мм (если с утеплителем), крепежные основы, шурупы, шестигранник, используемые для крепления профилей обрешетки.
Минераловатные плиты, плотностью не менее 37-50 единиц, используемые при необходимости для дополнительного утепления здания, и монтируемые в обрешетку сайдинга.

Необходимые инструменты

рулетка;
угольник;
уровень;
бечевка и мел;
нож-резак;
ножовка по металлу с мелкими зубцами;
молоток;
отвертка;
электрическая дрель, перфоратор;
шуруповерт.

Подготовка поверхности

Удалите все ставни, водосточные трубы, крепления фонарей, решетки, а также любые другие приспособления, смонтированные на поверхности, предназначенной под монтаж сайдинга.
Если необходимо, демонтируйте старые отделочные материалы или закрепите их так, чтобы это не мешало монтажу сайдинга.
Далее необходимо установить обрешетку.
При установке профилей на неровную стену можно использовать дюбель-грибы.

Для каркаса используют как обработанные специальными составами деревянные брусья, так и металлический профиль. Последний вариант предпочтительнее в виду большего срока службы.

Шаг обрешётки должен соответствовать размерам фасадных панелей. Согласно рекомендациям производителя, для лучшей жёсткости рекомендуется набить дополнительную планку по центру каждой панели. Вокруг оконных и дверных проёмов обязательно крепят профиль.

ВАЖНО: Контролируйте плоскость обрешётки уровнем на каждом этапе!

Методы резки

Для резки сайдинга можно использовать: ножовку по металлу с мелкими зубцами, нож-резак, либо ножницы по металлу и болгарку (на малой мощности), т. к. на высоких оборотах место среза нагревается и может оплавиться, что в свою очередь добавит операцию по зачистке напильником обгоревших краев.

Не рекомендуется резать и монтировать сайдинг при температурах от -7°С и менее.

По краям каждой панели имеется т.н. «технологическая вырубка». Она предназначена для монтажа панелей внахлест без использования соединительной планки. В остальных случаях панель рекомендуется подрезать по краям.

Допуски на растяжение-сжатие

Сайдинг прикручивают так, чтобы не препятствовать возможному растяжению-сжатию.
Оставляйте зазор (летом 2-3, зимой 3-6 мм) для возможного расширения при креплении панелей к фаскам и кромкам:
Не прикручивайте сайдинг слишком плотно. Оставьте расстояние приблизительно 1-1,5 мм между верхним краем шляпки самореза и панелью. Это необходимо для свободного расширения-сжатия, что позволит предотвратить волновой эффект:
Центр самореза должен быть в середине перфорированного отверстия:

Не вкручивайте саморезы в лицевой слой панели. Пробивание саморезом панели может вызвать сопротивление возможному расширению-сжатию, что повлечет за собой вздутие сайдинга.
Не натягивайте сайдинг при креплении. Сильное натяжение панели изменяет ее форму и может вызвать неправильное соединение панелей и других деталей. Очередную панель нужно сначала соединить с нижней панелью и подтолкнуть вверх до защелкивания. После этого ее можно прикручивать.
Правильно располагайте саморезы. Саморезы рекомендуется вкручивать на расстоянии 30-40 см друг от друга.

Аксессуары к сайдингу «Альта-Профиль»
Для удобства монтажа винилового и акрилового, сайдинга, и придания облицовке дома законченного вида, компания «Альта-Профиль» выпускает несколько видов отделочных планок.

Установка сайдинга

Провести линию мелом.

Найдите самый нижний уровень поверхности, предназначенной под монтаж сайдинга. Прикрутите саморез на углу стены на 4 см выше этого уровня. Таким же образом вкрутите саморез и на другом углу стены. Натяните между гвоздями бечевку. При помощи уровня убедитесь, что бечевка натянута параллельно. С помощью мела отметьте по бечевке ровную, прямую линию между гвоздями. Повторите эту процедуру вокруг всего дома.

Установка начальной планки

Установите начальную планку верхним обрезом на меловую линию. Прикрутите саморезами начальную планку вдоль меловой линии.

Добавление секции начальной планки

Когда Вы добавляете секции начальной планки, оставляйте между ними расстояние для возможного расширения (летом 2-3 мм, зимой 3-6 мм).

Установка внешнего или внутреннего угла

Внешний и внутренний угол крепятся на плоский профиль обрешетки (который устанавливается по всему периметру оконных, дверных и иных проемов). При необходимости используется металлический угловой элемент:

Соединение внешнего (внутреннего) угла

Установка отделочных планок вокруг оконных и дверных проемов

Для этой операции целесообразно применить околооконную или финишную планки.

Планки устанавливаются по периметру оконных и дверных проемов. Прикрутите планки вокруг проемов. Не прикручивайте слишком плотно.

Установка первой панели сайдинга

Вставьте нижний край первой панели сайдинга в начальную планку и прикрепите верхний край к обрешетке. Крепить панель следует с середины, постепенно перемещаясь к краям. Установку панелей сайдинга начинайте со стартовой (начальной) планки снизу вверх. Оставьте расстояние в 2-6 мм там, где панель попадает на угловую деталь для возможного расширения-сжатия.

Соединение панелей сайдинга

В случаях, когда длина поверхности стены больше длины панелей сайдинга, для соединения панелей обязательно нужно использовать соединительную планку:

При этом зазор между сайдингом и планкой должен составлять 2-6 мм. Допускается монтаж сайдинга внахлест. При монтаже сайдинга внахлест швы не должны совпадать более чем в 4-х рядах:

На месте стыковки панелей категорически запрещено использовать герметик.

Последовательность размещение панелей сайдинга

После завершения первого ряда сайдинга устанавливайте второй, третий и т.д. ряды, начиная каждый снизу вверх. Последний ряд сайдинга под карнизом монтируется только после установки планки J-трим.

Последняя панель сайдинга под карнизом

Прикрепите J-трим вплотную к нижней части карниза. Замкните последнюю панель сайдинга с предыдущей и нажмите до щелчка. Верхнюю часть панели заведите в J-tрим и закрепите.

Установка сайдинга под окном

1. Замер сайдинга

Установка панелей сайдинга под окном обычно требует резки панелей. Необходимо замерить все проемы, вырезав панели под нужные размеры.

2. Установка

Установите финишную и околооконную планки, затем установите верхнюю (обрезанную) кромку панели в паз планки.

Монтаж софита

Отмерьте расстояние между планками, вычтите 2-6 мм для возможного расширения-сжатия. Отрежьте софит по этой длине.

Посмотрите видеоинструкцию по монтажу винилового сайдинга:

Настоящая заявка претендует на преимущество приоритета предварительной заявки на патент США № 62/611,231, поданной 28 декабря 2017 г., которая настоящим полностью включена в настоящее описание посредством ссылки. ПРЕДПОСЫЛКИ РАСКРЫТИЯ 1. Область раскрытия Настоящее изобретение в целом относится к сайдингу и его установке.<img src='/800/600/https/krovlia-saiding.ru/images/sistem/frontpanels_altaprofil/altaprofil_rock6.jpg' /> Настоящее раскрытие относится, в частности, к механизмам запирания боковых панелей. 2. Технические сведения Сайдинговые изделия могут имитировать традиционные материалы, такие как деревянная обшивка, кедровая стружка и т.п. Традиционные деревянные сайдинговые материалы обычно укладываются внахлест одинарными ярусами или рядами. Каждый ряд деревянной обшивки обычно включает в себя ряд горизонтально или вертикально вытянутых досок (вагонки), состыкованных встык. За исключением крайних вершин и низа, каждый ряд перекрывается на своем верхнем крае следующим более высоким рядом и, в свою очередь, перекрывается следующим более низким рядом с краями боковой области. Такие панели сайдинга имеют соединители, сформированные по длине краев. При эксплуатации панели сайдинга укладываются в горизонтальные или вертикальные замковые ярусы. Как правило, боковые панели включают в себя первый замок, который сконфигурирован для блокировки со вторым замком другой панели.<img src='/800/600/https/www.plastik-design.ru/files/390/img_8249.jpg' /> Кромка для гвоздей, содержащая ряд прорезей для приема гвоздей для крепления панели к нижележащей конструкции, обычно предусмотрена рядом с одним из замков каждой панели. Во многих случаях, когда две панели сайдинга соединены вместе, их можно разделить только с помощью специального инструмента, такого как застежка-молния.Таким образом, если по какой-либо причине необходимо снять панели, удаление может быть затруднено, а в некоторых случаях может привести к непреднамеренному повреждению панели. Соответственно, существует потребность в улучшенном механизме блокировки боковых панелей, облегчающем вставку и удаление панелей. КРАТКОЕ ИЗЛОЖЕНИЕ ОПИСАНИЯ Одним аспектом настоящего изобретения является боковая панель, содержащая: боковую панель, имеющую переднюю поверхность, заднюю поверхность, верхнюю кромку, нижнюю кромку, первую сторону и вторую сторону, верхний край загибается, образуя два слоя материала; первый запорный механизм, расположенный на передней поверхности рядом с верхним краем и выполненный с возможностью блокировки со вторым запирающим механизмом второй боковой панели, причем первый запорный механизм имеет в целом S-образную часть; и второй запирающий механизм, расположенный на задней поверхности боковой панели, причем второй запирающий механизм имеет в целом U-образную часть, включающую изогнутую часть, и второй запирающий механизм выполнен с возможностью блокировки с первым запорным механизмом третьего сайдинговая панель; , отличающийся тем, что первый запирающий механизм и второй запорный механизм облегчают как запирание, так и отпирание боковой панели от второй боковой панели и третьей боковой панели.<img src='/800/600/https/fasade-decor.ru/image/cache/catalog/altaprofil/kirpichrizhskij/rizh-1280x846.png' /> В некоторых вариантах осуществления первый фиксирующий механизм дополнительно включает в себя первую, по существу, плоскую часть, вторую изогнутую часть канала, третью изогнутую часть и четвертую часть, имеющую отходящую наружу кромку. В некоторых вариантах осуществления второй запорный механизм включает в себя проходящую вверх часть, включающую изогнутую часть, при этом проходящая вверх часть выполнена с возможностью блокировки со второй изогнутой частью канала первого запорного механизма третьей боковой панели. Другим аспектом настоящего изобретения является боковая панель, содержащая: боковую панель, имеющую переднюю поверхность, заднюю поверхность, верхний край, нижний край, первую сторону и вторую сторону, при этом верхний край выполнен в виде сложенный край ногтя; первый запорный механизм, расположенный на передней поверхности рядом с верхним краем, выполненный с возможностью блокировки со вторым запирающим механизмом второй боковой панели, причем первый запорный механизм включает в себя загнутый край гвоздя, вторую изогнутую часть, третью изогнутую часть, и выступающая наружу губа; и второй запирающий механизм, расположенный на задней поверхности боковой панели, причем второй запирающий механизм включает в себя нижний край боковой панели и выступающую вверх часть, при этом выступающая вверх часть имеет первую криволинейную часть; , отличающийся тем, что выступающая вверх часть второго фиксирующего механизма сконфигурирована для зацепления со второй частью канала первого фиксирующего механизма третьей боковой панели.<img src='/800/600/https/st31.stpulscen.ru/images/localized/005/656/907_original.jpg' /> Другим аспектом изобретения является способ установки сайдинга на аксессуар сайдинга с использованием монтажного приспособления, как описано в настоящем документе. Способ включает: экструзию плоского листа через ряд фильер; формирование первого фиксирующего механизма на одном краю, содержащего первую, по существу, плоскую часть, вторую изогнутую часть канала, третью изогнутую часть и четвертую часть, имеющую отходящую наружу кромку; формирование второго запорного механизма на втором крае, содержащего проходящую вверх часть, включающую изогнутую секцию, при этом проходящая вверх часть выполнена с возможностью блокировки со второй изогнутой частью канала первого запорного механизма второй боковой панели; и мгновенная полимеризация боковой панели. Другим аспектом изобретения является обшивочная система, содержащая первую, вторую и третью обшивочные панели, как описано в данном документе, расположенные на внешней стороне здания, с первым запорным механизмом первой боковой панели, зацепленным со вторым запорным механизмом вторую боковую панель, и второй запирающий механизм первой боковой панели, зацепленный с первым запорным механизмом третьей боковой панели.<img src='/800/600/https/images.ru.prom.st/482937778_w640_h640_sajding-vinilovyj-korabelnyj.jpg' /> Зацепления могут осуществляться посредством любого механизма, описанного в настоящем документе.Боковые панели могут быть по существу идентичными друг другу (например, особенно в отношении первого запирающего механизма и второго запорного механизма). Другим аспектом изобретения является способ установки боковой системы. Способ включает изготовление первой, второй и третьей боковых панелей, как описано здесь. Боковые панели могут быть по существу идентичными друг другу (например, особенно в отношении первого запирающего механизма и второго запорного механизма).Способ включает размещение первой, второй и третьей панелей сайдинга на внешней стороне здания и зацепление первого запорного механизма первой панели сайдинга со вторым запорным механизмом второй панели сайдинга и зацепление второго запорного механизма первая панель сайдинга с первым запорным механизмом третьей панели сайдинга. Распоряжение и привлечение можно производить в любом удобном порядке. Например, способ может быть осуществлен путем размещения третьей панели на здании, затем размещения первой панели на здании при зацеплении второго фиксирующего механизма первой боковой панели с первым фиксирующим механизмом третьей боковой панели; затем размещение второй панели на здании при зацеплении первого фиксирующего механизма первой боковой панели со вторым фиксирующим механизмом первой боковой панели.<img src='/800/600/https/na-dache.pro/uploads/posts/2021-11/1636334873_31-na-dache-pro-p-deke-domov-foto-35.jpg' /> Дополнительные аспекты раскрытия будут очевидны из приведенного здесь раскрытия. КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ Прилагаемые чертежи включены для обеспечения дальнейшего понимания способов и устройств раскрытия и включены в данное описание и составляют его часть. Чертежи не обязательно выполнены в масштабе, размеры различных элементов могут быть искажены для наглядности. Чертежи иллюстрируют один или несколько вариантов осуществления изобретения и вместе с описанием служат для пояснения принципов и действия изобретения. РИС. 1А представляет собой схематический вид в перспективе боковой панели в соответствии с одним вариантом осуществления изобретения. РИС. 1В представляет собой схематический вид сбоку боковой панели, показанной на фиг. 1А. РИС. 2А представляет собой схематический вид сбоку первого фиксирующего механизма в соответствии с вариантом осуществления изобретения. РИС.<img src='/800/600/https/www.alta-profil.ru/bitrix/images/articles/image14.jpg' /> 2В представляет собой схематический вид сбоку первого фиксирующего механизма с указанием размеров. РИС. 3А представляет собой схематический вид сбоку второго фиксирующего механизма в соответствии с вариантом осуществления изобретения. РИС. 3B представляет собой схематический вид сбоку второго запорного механизма с указанием размеров. РИС. 4 представляет собой схематический вид в перспективе двух боковых панелей, соединенных между собой в соответствии с вариантом осуществления изобретения. РИС. 5 представляет собой схематический вид сбоку обведенной кружком части фиг. 4. РИС. 6 представляет собой схематический вид в перспективе двух боковых панелей, соединенных замковым механизмом в соответствии с вариантом осуществления изобретения. РИС. 7 представляет собой схематический вид спереди двух взаимосвязанных боковых панелей. РИС. 8 представляет собой схематический вид сзади двух взаимосвязанных боковых панелей.<img src='/800/600/https/na-dache.pro/uploads/posts/2021-11/1636722436_26-na-dache-pro-p-fasadnie-paneli-deke-gotovikh-domov-foto-27.jpg' /> РИС. 9 представляет собой схематический вид сверху двух взаимосвязанных боковых панелей. РИС. 10 представляет собой схематический вид снизу двух взаимосвязанных боковых панелей. РИС. 11 представляет собой схематический вид слева двух взаимосвязанных боковых панелей. РИС. 12 представляет собой схематический вид справа двух взаимосвязанных боковых панелей. ПОДРОБНОЕ ОПИСАНИЕ Автор настоящего изобретения отметил недостатки обычных способов монтажа панелей сайдинга.В одном примере боковая панель имеет запирающее устройство, которое скрепляет вместе две смежные боковые панели. После включения функции блокировки панели сайдинга плотно скрепляются друг с другом, и их можно снять только с помощью специального инструмента. Автор настоящего изобретения отметил, что во многих случаях желательно иметь возможность легко отсоединять панели во время установки или для удаления. Соответственно, одним из аспектов настоящего изобретения является боковая панель, имеющая усовершенствованный механизм блокировки боковой панели.<img src='/800/600/https/images.ru.prom.st/177377865_w640_h640_fasadnye-paneli-alta-profil.jpg' /> Сайдинговая панель изготавливается с усиленными запирающими свойствами, облегчающими запирание и разблокировку сайдинговой панели при установке и/или снятии. Кроме того, боковая панель может быть изготовлена в виде экструдированного листа с использованием множества штампов, а не методом литья под давлением, что обеспечивает минимальное использование материала и экономию средств. Один из вариантов такой боковой панели описан со ссылками на фиг. 1-5 ниже. ФИГ. 1A-1B показан пример боковой панели 100 в соответствии с вариантом осуществления изобретения.Боковая панель 100 может содержать переднюю поверхность 102 и заднюю поверхность 104 (показаны на фиг. 1В). Боковая панель также включает первый конец 106 и второй конец 108 , причем первый конец расположен напротив второго конца. Боковая панель 100 дополнительно включает верхнюю кромку 110 и нижнюю кромку 112 , расположенную напротив верхней кромки.<img src='/800/600/https/arschel.ru/upload/Siding_metall/dfcfa97e1a384e9117d49f1c9b801003.jpg' /> Как показано на фиг. 1A-1B, верхний край 110 загибается, образуя два слоя материала на верхнем крае.В некоторых вариантах осуществления верхняя кромка 110 выполнена в виде загнутого края гвоздя. Кромка гвоздя включает в себя один или несколько удлиненных пазов , 114, для гвоздей, в которые можно вставить застежку, такую как сайдинговый гвоздь или скобу. Загнутый или закрученный край гвоздя повышает сопротивление ветру и производительность, а также повышает жесткость панели, что позволяет сделать всю панель сайдинга более жесткой и прямой. Как показано, нижняя кромка 112 выполнена с закругленным или изогнутым профилем, обеспечивающим плавный переход сопрягаемых деталей для блокировки и разблокировки.Следует понимать, что в альтернативных вариантах могут быть профили различной формы. Сайдинговая панель 100 также включает в себя первый запорный механизм 120 , расположенный вблизи верхней кромки 110 , который может состоять в основном из S-образной части, имеющей множество неровностей, образованных рядом канавок и выступов.<img src='/800/600/https/euro-standart.by/otdelka/published/publicdata/USER1121291INSTRUMENTY/attachments/SC/products_pictures/sayding-alta-profil-prestizh-korabelnyy-brus-persikovyy_enl.jpg' /> , которые проходят вдоль всей лицевой стороны 102 или части лицевой стороны боковой панели 100 .Первый запирающий механизм , 120, выполнен с возможностью блокировки со вторым запорным механизмом второй соседней боковой панели, как описано ниже. Замковое соединение облегчает запирание и отпирание панелей сайдинга во время монтажа и демонтажа. Следует понимать, что в вертикальной боковой панели первый фиксирующий механизм будет расположен на боковой кромке панели или рядом с ней. Боковая панель 100 дополнительно включает в себя второй запорный механизм 130 , расположенный вблизи нижнего края 112 , который сконфигурирован для блокировки с первым запорным механизмом другой соседней или третьей боковой панели, как описано ниже.Второй запирающий механизм 130 выполнен в основном в виде U-образной части, которая включает в себя нижний край 112 панели 100 , а также выступающую вверх часть 132 .<img src='/800/600/https/infradom.ru/800/600/https/docke.com.ru/wp-content/uploads/2020/08/fasadnye-paneli-burg5.jpg' /> Обратимся теперь к фиг. 2А, первый запирающий механизм , 120, может иметь в целом S-образную форму, которая будет описана с точки зрения четырех частей. Первая часть 122 по существу плоская и содержит загнутую часть края 110 гвоздя.Вторая часть 124 расположена рядом с первой частью 122 и содержит канал, который проходит полностью или частично вдоль передней поверхности 102 боковой панели 100 . Вторая часть 124 изогнута, образуя часть S-образной формы. Третья часть 126 сформирована рядом со второй частью 124 . Третья часть 126 содержит криволинейную секцию, выполненную с возможностью опираться на переднюю поверхность 102 боковой панели 100 или близко к ней, а также образует часть S-образной формы.Третья часть , 126, также может быть выполнена в виде гибкого пружинного элемента, который будет возвращаться в исходное положение.<img src='/800/600/https/stroi-lider-69.net/wp-content/uploads/2017/06/img117.jpg' /> Четвертая часть 128 расположена рядом с третьей частью 126 . Четвертая часть , 128, может быть выполнена в виде проходящей наружу кромки, отходящей от передней поверхности , 102, . Следует понимать, что в некоторых вариантах осуществления, описанных в настоящем документе иначе, первый фиксирующий механизм , 120, может включать в себя дополнительные или меньшие части различной формы.В некоторых вариантах осуществления, как описано в настоящем документе, три секции 122 , 124 и 126 могут действовать вместе как пружина или части секций 122 и 124 и могут действовать вместе как пружина. . В некоторых вариантах осуществления, раскрытых в настоящем документе иным образом, первый запорный механизм 120 может иметь определенные размеры, как описано в настоящем документе со ссылкой на фиг.<img src='/800/600/https/pifagor-design.ru/wp-content/uploads/2014/01/otdelka-fasadov-saidingom-c.jpg' /> 2Б. Например, в некоторых вариантах осуществления общая длина L первого фиксирующего механизма 120 (содержащего секции 122 — 128 ) может находиться в диапазоне около 0.от 250 дюймов до примерно 3,500 дюймов. В некоторых вариантах осуществления высота h 1 первой части 122 может находиться, например, в диапазоне от примерно 0,066 дюймов до примерно 0,170 дюймов. В некоторых вариантах высота h 2 второй части 124 может находиться в диапазоне от примерно 0,08 дюйма до примерно 0,250 дюйма. В некоторых вариантах осуществления зазор G между третьей частью 126 и передней поверхностью 102 панели может находиться в диапазоне от примерно 0 дюймов (касание передней поверхности) до примерно 0.08 в, например. В некоторых вариантах осуществления высота h 3 четвертой части 128 может находиться, например, в диапазоне от примерно 0,125 дюйма до примерно 0,375 дюйма.<img src='/800/600/https/incarum.ru/image/cache/catalog/altaprofil/Panel-Butovij-kamen-Grecheskij-1130h470mm_13-1000x1000.jpg' /> S-образная форма допускает широкий диапазон размеров аналогичного функционирующего замка. На фиг. 3А, второй фиксирующий механизм 130 выполнен в основном в виде U-образной части, которая включает в себя нижний край 112 панели 100 , а также выступающую вверх часть 132 .Проходящая вверх часть 132 включает в себя первую секцию 134 , которая выполнена в виде изогнутой секции с проходящим внутрь выступом, который проходит полностью или частично вдоль проходящей вверх части 132 . Первая секция , 134, выполнена с возможностью блокировки со второй секцией , 124, первого запорного механизма соседней панели, как подробно описано ниже. Проходящая вверх часть 132 дополнительно включает вторую секцию 136 , которая является по существу плоской и примыкает к первой секции 134 к нижнему краю 112 .<img src='/800/600/https/sun9-44.userapi.com/c854124/v854124519/239c75/rJn8ttmn7IY.jpg' /> В некоторых вариантах осуществления, раскрытых в настоящем документе, второй запорный механизм 130 может иметь определенные размеры, как описано здесь со ссылкой на фиг. 3Б. Например, в некоторых вариантах осуществления общая высота H нижнего края 112 может находиться в диапазоне от примерно 0,300 дюйма до примерно 1,49 дюйма. В некоторых вариантах осуществления длина l проходящей вверх части 132 может составлять например, в диапазоне от примерно 0,429 дюйма до примерно 0,499 дюйма.В некоторых вариантах осуществления высота h 4 первой секции 134 может находиться в диапазоне, например, от примерно 0,07 дюйма до примерно 0,13 дюйма. При использовании горизонтальная или вертикальная боковая панель монтируется на поверхность (не показана). В большинстве случаев поверхность представляет собой вертикальную поверхность, такую как стена здания. Обшивочная панель 100 размещается рядом либо со стартовой полосой (не показана для первой горизонтальной обшивочной панели), либо с другой обшивочной панелью (ниже или рядом), которая уже прикреплена к поверхности.<img src='/800/600/https/kfz-spb.ru/images/kfz-spb.ru/thumbs/WithoutTrims_jpg_1600_auto_3/57713721207a6c9b0b3cedc43756eaaed04b4859/vertikal_0_2_gofr_0_45_print_twincolor_s_plenkoj_rowan_0002.jpg' /> Как показано на фиг. 4, боковая панель 100 фиксируется во второй боковой панели 200 путем вставки второго фиксирующего механизма 130 в первый фиксирующий механизм 220 соседней панели, в данном случае панели 200 , которая имеет уже закреплены на поверхности. Одинаковые детали обозначены одинаковыми ссылочными номерами (т. е. первый запорный механизм 120 первой панели 100 подобен первому запорному механизму 220 второй панели 200 ). РИС. 5 показан крупный план блокировки первого запирающего механизма 220 панели 200 и второго запирающего механизма 130 панели 100 . Когда две панели соединены вместе, первая секция 134 второго запирающего механизма 130 поднимает первый запорный механизм 220 и скользит под третьей частью 226 в канал второй части 224 .<img src='/800/600/https/na-dache.pro/uploads/posts/2021-11/1636634978_42-na-dache-pro-p-kak-obshit-krasivo-dom-saidingom-foto-48.jpg' /> Стопорные механизмы 220 , 130 сдвинуты вместе до полного зацепления, когда выступающий наружу выступ 228 первого стопорного механизма 220 упирается в поверхность нижнего края 112 второго стопорного механизма 130 . Таким образом, боковые панели 100 , 200 сцеплены между собой. Затем боковую панель 100 можно прикрепить к вертикальной поверхности обычными способами. Описанный выше метод затем можно повторить для следующего элемента сайдинга, который размещается над сайдингом 100 (или рядом в случае вертикальных сайдинговых панелей), и так далее, пока вся поверхность не будет покрыта . Как отмечалось выше, формирование и взаимодействие первого и второго запорных механизмов 220 , 130 позволяют легко отсоединять панели сайдинга перед креплением панели сайдинга к поверхности без использования инструмент, такой как почтовый инструмент.<img src='/800/600/https/sun9-22.userapi.com/c849328/v849328468/18f642/qzcdWo_U6kg.jpg' /> Установщик может просто потянуть или раздвинуть панели вручную так, чтобы первая секция 134 второго запорного механизма 130 скользнула назад под третью часть 226 первого запорного механизма 220 , тем самым расцепив первый запирающий механизм. 220 от второго запорного механизма 130 .Запирающие механизмы также облегчают вставку сайдинговых панелей, поскольку две начальные точки контакта (из 134 и 228 ) имеют форму наклонных плоскостей или пандусов, которые легко открывают запорный механизм для установки и снятия. Облицовочные панели по настоящему изобретению могут быть изготовлены методом экструзии с постформованием, что проще и экономичнее, чем литье под давлением или экструдирование профилей. В одном примере плоский лист нагревают и экструдируют через ряд фильер.Общая форма сайдинговой панели, а также особенности первого и второго запорных механизмов формируются по мере прохождения листа через штампы.<img src='/800/600/https/otdelka-sip.ru/wp-content/uploads/2016/05/kostinskoe-5.jpg' /> После того, как желаемая форма создана, панель сайдинга подвергается мгновенному отверждению, чтобы сохранить форму. Примечательно, что запирающий механизм по настоящему изобретению обеспечивает сайдингу большую ветровую устойчивость и общую жесткость благодаря полному заворачиванию края гвоздя, в котором присутствует двойной слой материала там, где крепежные элементы крепятся через сайдинг к удерживайте его на монтажной поверхности или стене.Кроме того, формы запирающих механизмов достаточны для теплового расширения панелей сайдинга, поскольку пространство в секции 224 достаточно велико, чтобы компенсировать любое смещение и обеспечить свободное перемещение по сравнению с 134 . Как понятно специалисту в данной области техники, раскрытые здесь боковые панели могут быть изготовлены из цельного куска или слоя материала, такого как винил, что обеспечивает недорогое производство.В некоторых вариантах осуществления, раскрытых в настоящем документе иным образом, материал может содержать любой известный облицовочный материал, такой как ПВХ, полимер, полипропилен, акрил, акрилонитрил-стирол-акрилат (ASA), стекловолокно, алюминий, сталь, любой другой пластик, дерево или металл, или их комбинации.<img src='/800/600/https/st30.stblizko.ru/images/product/527/936/370_original.jpg' /> РИС. 6-12 показаны различные виды примерной боковой панели и фиксирующего механизма в соответствии с настоящим изобретением. Специалистам в данной области техники будет очевидно, что в процессы и устройства, описанные здесь, могут быть внесены различные модификации и изменения, не выходя за рамки объема раскрытия.Таким образом, предполагается, что настоящее раскрытие охватывает такие модификации и варианты данного изобретения при условии, что они входят в объем прилагаемой формулы изобретения и ее эквивалентов. <h2> границ | Экспериментальная оценка ветровых нагрузок на стеновой виниловый сайдинг </h2> <h3> Введение </h3> Многослойные стеновые системы, такие как стены из винилового сайдинга, могут обеспечить непрерывную изоляцию зданий. Кроме того, их удовлетворительные характеристики по предотвращению проникновения воды и их эстетические качества являются одними из факторов, объясняющих их популярность.Однако эффективность этих стен во время экстремальных ветровых явлений вызывает опасения.<img src='/800/600/https/xn--80aamqj0bdw6b1ac.xn--p1ai/upload/Siding_metall/L_brus_43_lllppp.jpeg' /> В подробном исследовании деревянных каркасных зданий, поврежденных ураганом «Катрина», в нескольких случаях сообщалось, что отказы винилового сайдинга стали источником более обширных повреждений, таких как потери торцевой стены фронтона, через механизм прогрессирующего разрушения (van de Lindt et al. , 2007). В июне 2014 г. более 25 % домов пострадали от торнадо в Ангусе, Онтарио, Канада, и виниловый сайдинг был поврежден в результате торнадо (Miller et al., 2015). Распределение ветровой нагрузки по многослойным системам является сложным и зависит от нескольких сопутствующих факторов, таких как временной и пространственный градиент ветровой нагрузки, величина нагрузки, расстояние между слоями и гибкость материала обшивки. . Эти факторы еще не были широко исследованы, но были предметом нескольких исследований Kramer et al. (1979), Амано и др. (1988), Cheung and Melbourne (1988) о распределении ветрового давления через воздухопроницаемые кровли и Oh and Kopp (2014), разработавших математическую модель двухслойных кровельных систем для изучения распределения давления в полости воздухопроницаемых слоев.<img src='/800/600/https/stavropol.alta-profil.pro/images/vodostok_alta-profil_2.jpg' /> для заданных давлений на внешние поверхности.Кроме того, было проведено несколько исследований, посвященных распределению ветровой нагрузки по многослойным стенам [например, Суреш Кумар (2000 г.), Копп и Гавански (2011 г.), Миллер и др. (2015), Ван Бентум и Гертс (2015)]. Оценка ветровых нагрузок на крепежные элементы, используемые в многослойных системах, также является важной темой, которую изучали Cope et al. (2014). По сути, проникновение воздуха в полость между слоями приводит к выравниванию давления на противоположных сторонах слоя, что может уменьшить чистые нагрузки, действующие на этот слой, и, таким образом, привести к уменьшению расчетной нагрузки.Этот механизм выравнивания, развивающийся в полостях малого объема, наблюдался и в других случаях изучения ветра, например Моравеем и др. (2016), в которых было обнаружено, что ураганные ставни несут лишь небольшую часть ветровой нагрузки, в результате чего незащищенная поверхность окна является основным носителем индуцированной нагрузки.<img src='/800/600/https/rsiding.ru/upload/iblock/3a1/3a134baf74ba08163b6f515d0148f967.JPG' /> При проектировании многослойных стеновых систем в комментарии к главе 30 стандарта ASCE 7-10 (2010 г.) рассматривается снижение нагрузки за счет выравнивания парциального давления воздуха между внешней и внутренней поверхностями.При отсутствии подробной информации о распределении нагрузки по отдельным слоям консервативно предлагается использовать всю разницу давлений стеновой системы при расчете отдельных несущих слоев или искать альтернативное решение в признанной литературе. Однако опубликованных исследований по этой теме очень мало. За исключением полевых измерений, проведенных TenWolde et al. (1999), исследования многослойных стеновых систем проводились в основном в барокамерах и при равномерной статической нагрузке.В 2002 году исследование, проведенное Architectural Testing Inc., показало, что коэффициент выравнивания давления (PEF) для винилового сайдинга колеблется от 0,03 до 0,18 (Architectural Testing Inc., 2002). Значение PEF 0,03 означает снижение полезного давления на сайдинге на 97 %, что подразумевает почти полное выравнивание давления.<img src='/800/600/https/pro-dachnikov.com/uploads/posts/2021-10/1633710169_126-p-alta-profil-domov-kamen-foto-137.jpg' /> Приложение A1 к стандарту ASTM D3679 (2009, 2013) применяет 0,36 PEF для оценки давления на виниловый сайдинг, что означает нагрузку, полученную за счет снижения чистого давления на 64% по всей стеновой системе.Было замечено, что при равномерно распределенном статическом давлении давление на обратную сторону сайдинга полностью выравнивается с внешним давлением, тогда как при наличии градиента давления на стене результирующая нагрузка существенно возрастает (Miller et al. , 2015). Для преодоления ограничений, связанных с испытанием однородным статическим давлением, были предприняты некоторые попытки смоделировать более реалистичные условия испытания с использованием камер динамического давления. Эти исследования показали, что значение PEF чувствительно к величине приложенной нагрузки: более высокая величина отрицательной нагрузки приводит к более низкому коэффициенту выравнивания (Kopp and Gavanski, 2011; Kochkin et al., 2012). PEF, которые они оценили для винилового сайдинга, были близки к нулю, что согласуется с более ранними исследованиями, проведенными в единых статических испытаниях (Architectural Testing Inc.<img src='/800/600/https/pfkmsk.ru/thumb/2/8IzFM2mXfG2Bgs6yuecfow/r/d/lin_pan2_0.jpg' /> , 2002). Однако критическим моментом является то, что влияние пространственного градиента давления на внешнюю поверхность стены не оценивалось. Без пространственного градиента давления вполне возможны нереально низкие значения ПСВ. Недавнее исследование, проведенное исследовательским центром Страхового института бизнеса и безопасности дома (IBHS), которое включало эффекты пространственного градиента давления посредством испытаний в полномасштабной аэродинамической трубе (Cope et al., 2012) и многокамерный аппарат для опрессовки (Miller et al., 2015), показали высокие значения PEF около 0,8 для случая коэффициентов давления с отрицательным знаком (всасывание), т. давление. Следовательно, согласно этим исследованиям, проведенным в более реалистичных условиях испытаний, значение PEF 0,36 (т.е. снижение на 64%), предложенное ASTM D3679, следует рассматривать как неконсервативное. Эти неопределенности в расчетах расчетной нагрузки требуют дальнейшего изучения влияния ветра на стены из винилового сайдинга.<img src='/800/600/https/www.stroyportal.ru/media/cache/companies/174574/products/685902434/22a9dbe1-72a7-4285-83fe-3120ef8fa352_image_large.jpg' /> В текущем исследовании ветровые нагрузки на стену, обшитую виниловым сайдингом, были исследованы в полном масштабе для различных направлений ветра, чтобы определить эффекты выравнивания давления в зависимости от расположения и комбинаций отводов. Цель состояла в том, чтобы изучить локальные эффекты ветра на меньших участках притока. Исследование проводилось на экспериментальной установке стены ветра (WOW) Международного университета Флориды (FIU), которая может генерировать скорость ветра расчетного уровня в потоке в пограничном слое. Разделы «Экспериментальная установка» и «Методы анализа данных» статьи описывают эксперименты, проведенные на WOW, и метод анализа, после чего следует раздел «Результаты и обсуждение».Выводы представлены в разделе «Заключение». <h3> Экспериментальная установка </h3> <h4> Экспериментальный комплекс WOW </h4> WOW представляет собой современную крупномасштабную экспериментальную установку для ветроэнергетики, состоящую из 12 вентиляторов (рис.<img src='/800/600/https/st46.stpulscen.ru/images/product/278/126/060_big.jpg' /> 1А), каждый из которых приводится в действие двигателем мощностью 700 л.с. Система с 12 вентиляторами способна генерировать скорость ветра, превышающую 70 м / с (157 миль в час), что эквивалентно скорости ураганного ветра категории 5 по шкале Саффира-Симпсона. Выступы и элементы шероховатости в блоке управления потоком помогают создать атмосферный пограничный слой длиной 9.75 м вниз по течению от зоны сжатия (рис. 1Б). Участок для испытаний открытой струи имеет высоту 4,3 м и ширину 6,1 м. Рис. 1. Стена ветра (WOW) в Международном университете Флориды: (A) 12 вентиляторов; (B) шпили и элементы шероховатости . Профили скорости и интенсивности турбулентности, соответствующие моделированию ABL на открытой местности, использованному для этого эксперимента, показаны на рис. 2. Скорость ветра измерялась зондами Cobra (Turbulent Flow Instrumentation, 2008).График профиля скорости нормирован со средней скоростью ветра 28,4 м/с на эталонной высоте, которая принята за высоту карниза тестовой модели здания (2,34 м).<img src='/800/600/https/infradom.ru/800/600/https/st5.stpulscen.ru/images/product/057/453/622_big.jpg' /> Рис. 2. Характеристики АПС, измеренные в WOW: (A) профиль скорости; (B) профиль интенсивности турбулентности . <h4> Модель здания, использованная для исследования </h4> Модель деревянного каркасного здания, использованная для исследования, имела размеры в плане 2,43 м × 2,74 м и высоту по карнизу 2,34 м. Деревянное каркасное здание было обшито слоем фанеры, поверх которого был нанесен влагозащитный слой, а затем обшит виниловым сайдингом.На рис. 3 показан вид готового здания, размещенного на поворотной платформе. Виниловый сайдинг состоял из нескольких отдельных панелей, которые были прикреплены к обшивке стены здания с помощью гвоздей (с интервалом 23 см или 9 дюймов). Для сбора данных о давлении на виниловый сайдинг одна сторона здания была оборудована 49 точками измерения давления как на внешней поверхности сайдинга, так и на слое фанеры. Схема на рисунке 4A показывает расположение внешних, полых и внутренних отводов, то есть (i) наружных отводов на виниловом сайдинге для измерения внешнего давления, (ii) отводов для полостей на внутреннем слое (фанера с влагозащитным покрытием) для измерения давления в полости между виниловым сайдингом и внутренним слоем, и (iii) внутренние краны внутри модели здания для измерения внутреннего давления в здании.<img src='/800/600/https/images.ru.prom.st/724900042_w640_h640_sajding-dyoke-korabelnaya.jpg' /> Всего у модели было 102 метчика. Примеры кранов на модели здания показаны на рисунке 4B, а на рисунке 4C показано расположение кранов на стене здания и полости. Рисунок 3. Модель здания на поворотном столе . Рисунок 4. (A) Схема, показывающая расположение отводов, (B) кружки, отмеченные цифрами 1 и 2, показывают расположение отводов в полости образца и на внешней поверхности, (C) расположение отводов на виниловом сайдинге ( места, отмеченные зеленым цветом, — это наружные отводы, отмеченные красным — внутренние отводы, а остальные отводы расположены внутри полости). Модель была помещена на поворотный стол, который был повернут для проверки направления ветра в диапазоне от 0° до 180°, где 0° — это направление ветра, нормальное к стене с сайдингом (показано жирной линией на рис. 5А). Часть стены, показывающая различные части винилового сайдинга, показана на рисунке 5B.<img src='/800/600/https/xn----7sbajigvclfmh3a1a6t.xn--p1ai/wp-content/uploads/2018/10/DSC06814.jpg' /> Данные о давлении, собранные в системе стенки тестовой модели, отбирались со скоростью 512 с 90 431 −1 90 432 с использованием миниатюрной системы давления «Scanivalve ZOC 33» (Scanivalve Corporation, 2013). Передаточная функция трубки использовалась для коррекции эффектов искажения, вносимых трубкой (Irwin et al., 1979). Метод моделирования частичной турбулентности (PTS) использовался для определения коэффициентов пикового давления, как описано в Asghari Mooneghi et al. (2016). Методика PTS направлена на получение хорошего совпадения высокочастотной части спектра турбулентности, а влияние отсутствующей низкочастотной части спектра для крупномасштабных моделей компенсируется в процессе посттестового анализа за счет квазистационарного подхода. . Этот метод пикового анализа был использован для изучения усредненных по площади чистых нагрузок на всю стену.Для изучения PEF для отдельных ответвлений или их комбинации были рассчитаны наблюдаемые пики сумм мгновенных нагрузок, которые будут обсуждаться в следующих разделах.<img src='/800/600/https/xn--52-8kc5aak0bh9d.xn--p1ai/upload/iblock/6fe/6fec21484a4aad545487389ec13a0372.jpg' /> Рисунок 5. Модель здания, использованная для исследования: (A) вид сверху и условное обозначение направления ветра; (B) вертикальный разрез, показывающий различные части винилового сайдинга; (C) вид сбоку и спереди одной панели сайдинга (показаны соединения гвоздями) . <h3> Методы анализа данных </h3> Собранные значения давления в каждом из кранов были первоначально усреднены по площади по всей площади стены, чтобы получить средние и пиковые коэффициенты давления, усредненные по площади, с использованием уравнений 1 и 2. Cpman=Pmean12ρUmean2 (1) Cppeak=Ppeak12ρU3s2 (2) , где P означает и P пик — среднее и пиковое давление по площади, соответственно, а U — среднее s) скорость ветра на высоте карниза соответственно. Для изучения степени снижения ветровой нагрузки на сайдинг здесь приведены коэффициенты пикового давления на внешней стороне стены и в полости, за которыми следуют суммарные пиковые коэффициенты C p для винилового сайдинга.<img src='/800/600/https/images.ru.prom.st/677049833_w640_h640_metallosajding-ekobrus-v.jpg' /> Усредненные по площади пиковые чистые давления были рассчитаны на основе мгновенных перепадов давления в каждом слое, чтобы обеспечить понимание явления выравнивания давления. В этой статье термины «давление» и «всасывание» используются для обозначения положительных и отрицательных перепадов давления (относительно эталонного давления окружающей среды) соответственно. Однако для дальнейшего изучения степени снижения нагрузки и эффекта включения различных областей в расчет PEF были рассмотрены отдельные отводы, а также различные комбинации нескольких отводов.В литературе сообщается о двух методах расчета PEF. Один метод основан на пиковых значениях по всем направлениям, что аналогично подходу, используемому в ASCE 7 для компонентов и оболочек (Cope et al., 2012). Следуя этой концепции, PEF пиковых значений определяется в этой статье уравнениями 3-7. ΔP1(t,θ)=Pext(t,θ)−Pcav(t,θ) [чистая нагрузка на виниловый сайдинг] (3) ΔPtotal(t,θ)=Pext(t,θ)−Pint(t,θ) [чистая нагрузка на сборку стены] (4) ΔP1,max=max[ΔP1(t,θ)] (5) ΔPtotal,max=max[ΔPtotal(t,θ)] (6) PEFi=ΔP1,maxΔPtotal,max,i=1,2,…,49(номер ответвления) (7) , где P ext — давление на виниловый сайдинг, P cav — давление на внешнюю сторону фанеры, принимаемое равным давлению в полости между виниловым сайдингом и фанерой, и P int — внутреннее давление в здании, как показано на рисунке 6.<img src='/800/600/https/s3.amazonaws.com/images.ecwid.com/images/31648097/1989854728.jpg' /> Рис. 6. Схема сечения стены и места измерения давления . Тогда Δ P 1,max и Δ P total, max определяются соответственно как пиковые значения Δ P 1 и 2 total по всему ветру направления. Параметр θ обозначает направление, как определено на рисунке 5. Имея Δ P 1,max и Δ P total, max , PEF i рассчитывается для каждого положения ответвления.Также для расчета МЭП группы отводов Δ P 1 ( t ,θ) и Δ P total ( t ,θ) должны быть построены путем суммирования сформированных векторов мгновенных нагрузок на приточных участках каждого включенного отвода. Другим используемым методом является расчет мгновенных PEF для отдельных отводов или комбинации соседних отводов и создание истории PEF во времени (Cope et al., 2012; NAHBRC, 2012). Временной график PEF рассчитывается для всех направлений ветра и строится в зависимости от временного графика внешнего давления, оказываемого на площадь притока каждого отвода, что в конечном итоге дает график с широкой дисперсией, особенно при более низких величинах внешнего давления.<img src='/800/600/https/images.ru.prom.st/724900045_w640_h640_sajding-dyoke-korabelnaya.jpg' /> В результате более высокие PEF получаются при более низком внешнем давлении. При использовании с наихудшим внешним давлением эти PEF могут привести к очень консервативным результатам. Таким образом, метод максимальных PEF (уравнение 7) считается более подходящим для практических приложений проектирования. Поскольку положения норм обеспечивают наихудшее сочетание внешнего и внутреннего давления, PEF может быть применен для получения критической чистой нагрузки на запасной путь, как выражено в уравнении. 8. P=qh[(GCp)− (GCpi)]× PEF (8) , где q h — скоростное давление, а GCp и GCpi — внешнее и внутреннее давление соответственно, как описано в ASCE7-10 Eq.30.4-1. Выравнивание давления на компоненте стены зависит от мгновенных давлений с обеих сторон на этот компонент, как показано на схеме, показанной на рисунке 6. Как объяснялось ранее, чистое давление на виниловом сайдинге представлено как Δ P 1 = ( P доб − P cav ), где P доб — внешнее давление на виниловый сайдинг, а 3 P 4 — давление внутри полости винилового сайдинга.<img src='/800/600/https/na-dache.pro/uploads/posts/2021-11/1636502573_174-na-dache-pro-p-saiding-i-fasadnie-paneli-domov-foto-179.jpg' /> сайдинг и обшивка фанерой.Выравнивание давления на виниловом сайдинге будет значительным, когда внешнее давление и давление в полости действуют в противоположных направлениях и имеют сопоставимые величины. Как видно на рис. 3, углы модели здания были снабжены вертикальными L-образными краевыми накладками, которые гарантируют отсутствие отверстий на краях. Кроме того, панели винилового сайдинга были соединены друг с другом с помощью скользящего замкового механизма, чтобы свести к минимуму потоки воздуха и проникновение воды через нахлесты.Ожидается, что эти детали конструкции сведут к минимуму утечку воздуха; однако это также снижает эффект выравнивания давления. Результаты, представленные в исследовании, подтверждают это явление, поскольку они указывают на ограниченное снижение чистой нагрузки на виниловый сайдинг из-за выравнивания давления. <h3> Результаты и обсуждение </h3> На рисунках 7–9 показаны результаты усредненных по площади средних и пиковых коэффициентов давления по всей стене, включая (i) внешнее давление (измеренное на виниловом сайдинге), (ii) давление в полости (измеренное на фанере) и ( iii) чистые давления (на основе мгновенной разницы между внешним давлением и давлением в полости).<img src='/800/600/https/st5.stblizko.ru/images/product/346/810/190_original.jpg' /> На рис. 7 показано, что благодаря выравниванию давления пиковые значения C p , полученные в полости и на внешней стороне стенки, очень сопоставимы для всех направлений ветра. В результате для всех протестированных направлений ветра результирующий пик C p значительно ниже. На рис. 8 показано, что средние значения C p для наружной поверхности и полости имеют сходные тенденции, как это наблюдается на графиках положительного пика C p . Аналогичным образом чистые средние значения C p минимальны для всех направлений ветра.Наконец, на Рисунке 9 показано, что пиковые значения C p (всасывание) для внешней среды и полости также были сопоставимы для большинства направлений ветра, за исключением 70° и 90°. Для этих направлений чистые средние значения C p выше. Это наблюдение в целом согласуется с прошлыми исследованиями, в которых меньшее снижение нагрузки наблюдалось при более высоких значениях отрицательной нагрузки (Kopp and Gavanski, 2011; Cope et al.<img src='/800/600/https/sayding-ekb.ru/uploads/mg-slider/sayding%20yu-plast%20stoun-khaus1.jpg' /> , 2012). В целом, результаты показывают, что для негерметизированной системы (как текущий виниловый сайдинг), когда давление усредняется по большой площади винилового сайдинга, наблюдается значительное выравнивание давления, а результирующее давление ветра минимально.Этот эффект был зафиксирован и в текущем тестировании. Результаты, представленные ниже (в таблице 2), показывают, что, как правило, эффекты выравнивания давления увеличиваются, когда давление усредняется на больших площадях, что снижает результирующее давление ветра. Рис. 7. Положительный пик Cp для винилового сайдинга и полость по всей площади стены . Рисунок 8. Среднее значение Cp для винилового сайдинга и полости по всей площади стены . Рис. 9.Отрицательный пик Cp для винилового сайдинга и полость по всей площади стены . Тем не менее, разведка повреждений после сильного ветра показала, что разрушение сайдинга вызвано локальным повреждением.<img src='/800/600/https/stroy-kt.ru/uploads/market/additional/large/_9670_5.jpg' /> Поэтому при анализе экспериментальных данных необходимо учитывать меньшие площади притоков. Такие области могут испытывать высокие локальные ветровые нагрузки, которые могут вызвать локальные повреждения, ведущие к постепенному разрушению больших участков сайдинга стены. В следующем разделе основное внимание уделяется изучению PEF для небольших притоков, включающих различные комбинации отводов. <h4> Коэффициенты выравнивания давления </h4> PEF (как обсуждалось ранее) были получены для отдельных отводов и комбинации отводов на основе уравнений 3–7. В таблице 1 представлены пиковые значения PEF для отдельных мест расположения кранов (см. рис. 4A для местоположений кранов) для коэффициентов давления с отрицательным знаком (всасывание) и положительным знаком (давление). Значения PEF, показанные в таблице 1, являются самыми высокими (по величине) значениями, полученными для всех протестированных направлений ветра. Результаты показывают, что при учете локальных перепадов давления возможны более высокие значения PEF.<img src='/800/600/https/tr.tricornmedals.com/wp-content/uploads/images/okna_201.jpg' /> В основном ожидается, что значения PEF будут находиться в диапазоне от 0 до 1, но результаты отдельных точек отвода показали несколько случаев, когда PEF больше 1 или меньше 0. Значение больше 1 указывает на то, что давление на одной стороне слоя стенки имеет противоположный знак по отношению к другому. Таким образом, значения PEF колеблются от 71 до 106% для аспирации и от 39 до 110% для давления. Таблица 1. Значения коэффициента выравнивания пикового давления (PEF) для отдельных мест расположения кранов . Как обсуждалось ранее, помимо рассмотрения отдельных нажатий, важно учитывать различные комбинации нескольких нажатий. Комбинации ответвлений, рассматриваемые в этом исследовании, показаны на рис. 10. Комбинации ответвлений в основном выбирались для учета воздействия ветра на притоки для одного или нескольких соединений (т. е. гвоздей, соединяющих панели винилового сайдинга с обшивкой стены). Это считалось важным, поскольку повреждения часто возникают при сбое одного соединения или группы соединений.<img src='/800/600/https/zava.by/uploads/s1.jpg' /> При рассмотрении меньшего количества отводов, например, в комбинациях C1, C2, C3, C6 и C7, отводы были выбраны в одной или двух строках [вместо столбца (столбцов)], так как это задействовало бы один или несколько гвозди, прикрепляющие панели сайдинга, которые были ориентированы горизонтально, как показано на рис. 3. В таблице 2 представлены пиковые значения PEF для комбинации отводов, а также соответствующая площадь, покрытая этими отводами. Результаты показывают некоторые существенные различия по сравнению с индивидуальным подходом. Например, при рассмотрении отводов 16 и 17 в случае 1 (обозначенных как «C1» на рисунке 10B) пиковое значение PEF всасывания равно 0.83, что означает, что снижение нагрузки за счет выравнивания давления составляет около 17 % — обратите внимание, что снижение нагрузки при отдельном рассмотрении отводов 16 и 17 составило 9 и 16 % соответственно. Согласно табл. 2, ПСВ колеблется от 52 до 83 % для случая «засосов» и от 13 до 74 % для случая «напоров». Рисунок 10.<img src='/800/600/https/portal-kolomna.ru/wp-content/uploads/d/a/8/da859a68e1c9d923faea8f79c5eac1de.jpeg' /> Обозначение комбинаций ответвлений, рассмотренных в исследовании; (А) случаи 3–5, (Б) случаи 1–2; 6–8 . Таблица 2.Пиковые значения PEF для комбинаций соседних отводов . Эти результаты значительно отличаются от результатов испытаний в барокамере, рассмотренных ранее. Однако они полностью согласуются с полномасштабным исследованием, проведенным в IBHS (Cope et al., 2012), результат которого показал, что виниловый сайдинг подвергался 75–80% расчетного давления «всасывания». В положениях ASCE 7 о ветровой нагрузке используется наименьшая площадь притока около 1 м 2 для оценки локальных расчетных давлений компонентов и элементов облицовки зданий.В таблице 2 жирным курсивом выделены значения PEF, основанные на тесте WOW, для аналогичных областей притоков. Среднее значение этих значений показывает, что для притоков площадью около 1 м 2 расчетные ветровые нагрузки могут быть оценены с использованием значений PEF 0,75 и 0,4 для «всасывающей» и «напорной» нагрузки соответственно.<img src='/800/600/https/krofas.com/images/26597.jpg' /> Это говорит о том, что на основе уравнения. 8, нетто-нагрузка на виниловый сайдинг может быть получена за счет уменьшения расчетной нетто-нагрузки на всю стену в сборе на 25 и 60% для «всасывающей» и «напорной» нагрузки соответственно.Тем не менее, может быть более уместным соотнести результаты с меньшей площадью притока (<1 м 2 ), испытывающей локальную пиковую нагрузку, которая может вызвать повреждение соединений, особенно в случае относительно гибких стеновых покрытий, без или с очень небольшое распределение нагрузки между точками подключения. Этот аспект меньших площадей притоков связан с более высокими максимальными нагрузками на соединения (крепления), что приводит к повреждению винилового сайдинга. В зависимости от метода установки и с учетом площади ответвления соединений эффективная площадь может быть намного меньше, чем 1 м 2 , как в случае C1 и C2 на рисунке 10 (которые представляют площади ответвлений для трех и пяти гвоздей). связи соответственно).<img src='/800/600/https/www.h-dom888.ru/upload/iblock/4c1/4c1e4d429653bec5b1584ea14aaaedf9.jpg' /> На основании этого исследования для меньших площадей (~0,2 м 2 ) допустимое процентное снижение не должно превышать 15 и 25% для всасывания и давления соответственно. Следует подчеркнуть, что сбои соединения, как правило, происходят из-за всасывания. Как обсуждалось ранее, а также показано в таблице 2 (и рисунках 7-9), при рассмотрении всей стены эффект выравнивания давления усиливается. Это может быть связано с отсутствием корреляции внешних давлений на виниловый сайдинг на большей площади.Давление в полости должно быть более равномерным по сравнению с внешним давлением. В результате ожидается, что чистое давление на виниловый сайдинг, представленное как Δ P 1 = ( P ext − P cav ), будет меньше по величине при усреднении по большему области, что подразумевает более высокое выравнивание давления. По мере уменьшения площади притока (например, для меньших площадей, таких как С1), корреляция внешних давлений увеличивается, что приводит к ограниченному снижению нагрузки.<img src='/800/600/https/st31.stpulscen.ru/images/localized/005/656/813_original.jpg' /> Рекомендуется дальнейшее изучение аспекта пространственной и временной корреляции внешнего давления и давления в полости, чтобы улучшить наше понимание влияния притоков на выравнивание давления. Также необходимы дальнейшие испытания, чтобы рассмотреть больше типов систем винилового сайдинга (с различными конфигурациями дизайна, гибкостью панелей, угловыми деталями и т. д.) при разработке адекватных рекомендаций по проектной нагрузке для виниловых стеновых сайдингов и их соединений. <h3> Заключение </h3> В этом документе представлены результаты экспериментального исследования, проведенного в экспериментальном центре WOW в ПФР для изучения воздействия ветра на виниловый сайдинг в малоэтажных зданиях.Одна из стен полномасштабного испытательного здания была облицована виниловым сайдингом и оснащена приборами для оценки чистого давления через сайдинг и всю систему стен в зависимости от различных направлений ветра. Результаты этого исследования показали, что, когда рассматриваемой областью является вся стена, усредненные по площади коэффициенты среднего и пикового давления указывают на очень низкие чистые нагрузки на сайдинг стены.<img src='/800/600/https/76.img.avito.st/640x480/4828201776.jpg' /> Тем не менее, проектирование винилового сайдинга для таких низких нагрузок может оказаться недостаточным, о чем свидетельствуют плохие характеристики систем виниловых стен во время прошлых сильных ветров, когда большинство отказов было вызвано локальными повреждениями.Таким образом, было сочтено необходимым изучить локальное давление ветра, которое может привести к локальным повреждениям и каскадным отказам. Для изучения местного давления ветра на обшивку стены были рассчитаны PEF для различных областей притока. Результаты показали, что для отдельных точек PEF составляет не менее примерно 70% для случаев отрицательных коэффициентов давления и около 40% для случаев коэффициентов давления с положительным знаком (давление). При рассмотрении комбинаций отводов, охватывающих большие площади, значения PEF составляли приблизительно от 50 до 80% для случаев коэффициентов давления с отрицательным знаком (всасывание) и от 15 до 75% для случаев «напора».Согласно различным рассмотренным случаям, среднее давление ветра, переносимое виниловым сайдингом, составляет около 75% расчетного давления всасывания для всей стены в сборе и около 40% «давления».<img src='/800/600/https/mir-sk.su/a/msk/images/SEO%20MSK/file_8.png' /> Эти результаты показывают, что предложенное ASTM PEF 0,36 несколько неконсервативно для проектирования деталей и местных опор. Текущие результаты показывают, что чистая нагрузка на виниловый сайдинг для 1 м 2 площади притока может быть получена путем применения PEF 0,75 и 0,40 к чистой расчетной нагрузке «всасывание» и «напор» по всей стене в сборе, соответственно.Однако для небольших притоков (~0,2 м 2 ) значение PEF должно быть около 0,85, чтобы помочь предотвратить локальный отказ соединения(ий), который может привести к каскадному отказу. Необходимы дальнейшие исследования выравнивания давления в стеновых системах, облицованных виниловым сайдингом, для изучения влияния внутренних полостей разного размера и различных типов материалов сайдинга и деталей стен. Будущие исследования по этой теме должны также учитывать другие факторы, такие как различное соотношение размеров в плане, изменение высоты здания и т. д.Это поможет установить соответствующие меры по защите от ветра, чтобы уменьшить риск повреждения винилового сайдинга при сильном ветре.<img src='/800/600/https/dolomit-fasad.ru/thumb/2/3xiwDCP4KRyDtuOZmDEyvg/r/d/dsc_0923.jpg' /> <h3> Вклад авторов </h3> MM является доктором философии. студент под руководством AC (доцент в CEE, FIU) и PI (профессор практики в CEE, FIU). MM провела большую часть анализа данных вместе с PI и AC в рамках исследовательского проекта, финансируемого «Отделом управления в чрезвычайных ситуациях штата Флорида», и написала разделы этой статьи в сотрудничестве с соавторами.BH является научным сотрудником WOW в ПФР и провел анализ данных в дополнение к написанию частей этой статьи. IZ является доцентом CEE в FIU и проанализировал представленные результаты и разработал структуру статьи, а также проверил все данные, собранные в ходе экспериментов, и отредактировал рукопись. <h3> Заявление о конфликте интересов </h3> Авторы заявляют, что исследование проводилось при отсутствии каких-либо коммерческих или финансовых отношений, которые могли бы быть истолкованы как потенциальный конфликт интересов. <h3> Благодарности </h3> Авторы выражают благодарность Уолтеру Конклину и Рою Лю-Маркесу за помощь в проведении экспериментов в ПФР «Стена ветра».<img src='/800/600/https/krisha23.ru/upload/iblock/8d5/8d5fce8f38100480d38ad2701f8638e8.jpg' /> Кроме того, авторы признательны Хорхе Дамасу за его ценную помощь с техническими чертежами, представленными в этой статье. <h3> Финансирование </h3> Авторы хотели бы отметить финансовый вклад Управления по чрезвычайным ситуациям штата Флорида, США, а также поддержку со стороны Национального научного фонда (награда NSF No.СММИ-1151003). <h3> Ссылки </h3> Амано, Т., Фуджи, К., и Тадзаки, С. (1988). Ветровые нагрузки на проницаемые кровельные блоки в системах утепления кровли. Дж. Ветер Инж. Инд. Аэродин. 29, 39–48. дои: 10.1016/0167-6105(88)-2 Полнотекстовая перекрестная ссылка | Академия Google Стандарт ASCE 7-10. (2010). Минимальные расчетные нагрузки для зданий и других сооружений . Рестон, Вирджиния: Американское общество инженеров-строителей. Академия Google Асгари Мунеги, М., Ирвин П. и Ган Чоудхури А. (2016). Метод частичного моделирования турбулентности для прогнозирования пиковых ветровых нагрузок на небольшие конструкции и строительные приспособления.<img src='/800/600/https/static.tildacdn.com/tild3738-3831-4038-a538-336431643266/IMG_7910.jpg' /> Дж. Ветер Инж. Инд. Аэродин. 157, 47–62. doi:10.1016/j.jweia.2016.08.003 Полнотекстовая перекрестная ссылка | Академия Google Стандарт ASTM D3679. (2009). Стандартные технические условия на жесткий поливинилхлоридный (ПВХ) сайдинг . Западный Коншохокен, Пенсильвания: ASTM International. Академия Google Стандарт ASTM D3679.(2013). Стандартные технические условия на жесткий поливинилхлоридный (ПВХ) сайдинг . Западный Коншохокен, Пенсильвания: ASTM International. Академия Google Cheung, JCK, and Melbourne, WH (1988). Ветровая нагрузка на пористую кровлю. Дж. Ветер Инж. Инд. Аэродин. 29, 19–28. дои: 10.1016/0167-6105(88)-9 Полнотекстовая перекрестная ссылка | Академия Google Коуп А., Крэнделл Дж., Лю З. и Стевиг Л. (2014). Ветровые нагрузки на крепеж, используемый для крепления гибкого пористого сайдинга к многослойным стеновым системам. Дж. Ветер Инж. Инд. Аэродин.<img src='/800/600/https/pro-dachnikov.com/uploads/posts/2021-10/1633529399_57-p-korichnevii-saiding-domov-foto-60.jpg' /> 133, 150–159. doi:10.1016/j.jweia.2014.06.007 Полнотекстовая перекрестная ссылка | Академия Google Коуп А.Д., Крэнделл Дж.Х., Джонстон Д., Кочкин В., Лю З., Стевиг Л. и соавт. (2012). «Ветровая нагрузка на компоненты многослойных стеновых систем с воздухопроницаемой внешней облицовкой», в «Достижения в области проектирования ураганов: уроки из нашего прошлого» (Американское общество инженеров-строителей), 238–257. дои: 10.1061/9780784412626.022 Полнотекстовая перекрестная ссылка | Академия Google Ирвин, Х.П.А.Х., Купер К.Р. и Жирар Р. (1979). Коррекция эффектов искажения, вызванных системами трубопроводов при измерении флуктуирующего давления. Дж. Ветер Инж. Инд. Аэродин. 5, 93–107. дои: 10.1016/0167-6105(79)-6 Полнотекстовая перекрестная ссылка | Академия Google Кочкин В., Дэвис Р. и ДеРензис А. (2012). «Оценка характеристик ветрового давления стен с внешней обшивкой из жесткого пенопласта», в Достижения в области проектирования ураганов: уроки из нашего прошлого (Американское общество инженеров-строителей), 258–269.<img src='/800/600/https/saiding-market.ru/image/cache/catalog/komplektujuschied%C3%B6cke/komplektujuschied%C3%B6cke1/nalichnik89-1000x1000.jpg' /> дои: 10.1061/9780784412626.023 Полнотекстовая перекрестная ссылка | Академия Google Копп Г. и Гавански Э. (2011). Влияние выравнивания давления на работу систем жилых стен при экстремальных ветровых нагрузках. Дж. Структура. англ. 138, 526–538. doi:10.1061/(ASCE)ST.1943-541X.0000476 Полнотекстовая перекрестная ссылка | Академия Google Kramer, C., Gerhardt, HJ, and Kuster, H.W. (1979). О ветровом механизме кровельных элементов. Дж. Ветер Инж.Инд. Аэродин. 4, 415–427. дои: 10.1016/0167-6105(79)-3 Полнотекстовая перекрестная ссылка | Академия Google Миллер К., Копп Г. и Моррисон М. (2015). «Выравнивание давления в системах облицовки жилых домов», Представлено на 14-й Международной конференции по ветроэнергетике , Порту-Алегри, Бразилия. Академия Google Моравей М., Ган Чоудхури А., Зисис И., Ирвин П. и Хайра Б. (2016). «Влияние жалюзи на нагрузки, вызванные ветром, на окно и проникновение дождя, вызванного ветром, в здание посредством экспериментов в экспериментальной установке Wall of Wind», в 8-м Международном коллоквиуме по аэродинамике и приложениям Bluff Body (Бостон: Северо-Восточный университет).<img src='/800/600/https/na-dache.pro/uploads/posts/2021-11/1635938670_15-na-dache-pro-p-tsokol-doma-iz-profnastila-foto-17.png' /> ). Академия Google Исследовательский центр Национальной ассоциации домостроителей (NAHBRC). (2012). Оценка характеристик ветрового давления стен с наружной обшивкой из жесткого пенопласта . Верхний Мальборо, Мэриленд: Исследовательский центр NAHB, Inc. Академия Google О, Дж. Х. и Копп, Г. А. (2014). Моделирование пространственно и во времени изменяющихся давлений в полости воздухопроницаемых двухслойных кровельных систем. Стр. Окружающая среда. 82, 135–150. дои: 10.1016/j.buildenv.2014.08.008 Полнотекстовая перекрестная ссылка | Академия Google Корпорация Scanivalve. (2013). Электронный модуль сканирования давления ZOC 33/64Px, модуль инструкций и обслуживания . Либерти-Лейк, Вашингтон: Scanivalve Corporation. Доступно на: www.scanivalve.com Академия Google Суреш Кумар, К. (2000). Выравнивание давления в дождевых стенах: критический обзор. Стр. Окружающая среда. 35, 161–179.<img src='/800/600/https/megasiding.ru/assets/images/alta-profil/tuf/kamen-shotlandskij-glazgo.jpg' /> дои: 10.1016/S0360-1323(99)00015-3 Полнотекстовая перекрестная ссылка | Академия Google ТенВолде, А., Карлл, К.Г., и Малинаускас, В. (1999). «Давление воздуха в стенах с деревянным каркасом», в Proceedings Thermal VII (Атланта: публикации ASHRAE). Академия Google Ван Бентум, К., и Гертс, К. (2015). «Полномасштабные измерения выравнивания давления на воздухопроницаемых элементах фасада», в Представлено на ICWE14 (Порту-Алегри, Бразилия). Академия Google ван де Линдт, Дж. В., Греттингер, А., Гупта, Р., Скаггс, Т., Прайор, С.и Фридли, К. (2007). Эксплуатация деревянных каркасных конструкций во время урагана Катрина. Дж. Перформ. Констр. Фасил. 21, 108–116. doi: 10.1061 / (ASCE) 0887-3828 (2007) 21: 2 (108) Полнотекстовая перекрестная ссылка | Академия Google <h2> 9 альтернатив виниловому сайдингу, имитирующих дерево, камень </h2> Виниловый сайдинг по-прежнему пользуется плохой репутацией, несмотря на недавние исследования воздействия на окружающую среду, показывающие, что он не так вреден для планеты, как считалось ранее.<img src='/800/600/https/krysha-grodno.by/wp-content/uploads/2018/09/posle-1024x834.jpg' /> И альтернативные варианты облицовки продолжают захватывать долю рынка. Виниловый сайдинг по-прежнему доминирует на рынке сайдинга, но для тех, кто хочет альтернативу, существуют варианты. Продукция доступна в широком диапазоне материалов, цветов и систем. Изготовленные из стали, алюминия, полимеров, фибробетона и древесных композитов, современные альтернативы виниловому сайдингу отличаются простотой установки, низкими эксплуатационными расходами и защитой от экстремальных погодных условий, предлагая подрядчикам и домовладельцам множество вариантов облицовки, имитирующих натуральное дерево, кирпич. , и камень без соответствующего содержания. Клипстоун Производитель заявляет, что это первая индивидуальная каменная облицовка без строительного раствора, которую можно укладывать обычными инструментами. Благодаря установке без строительного раствора и без беспорядка, продукты предлагают различные профили и различные цвета для внутреннего и наружного применения.<img src='/800/600/https/st2.stblizko.ru/images/product/214/317/753_original.JPG' /> Каменный шпон , в частности, представляет собой альтернативу традиционной каменной кладке и может быть установлен как традиционный виниловый сайдинг без использования раствора, обеспечивая при этом улучшенные эксплуатационные характеристики ограждающих конструкций. «Отказ от использования строительного раствора делает укладку каменной облицовки доступной не только для типичного подрядчика по сайдингу, но и для тех, кто делает «сделай сам», — говорит директор CertainTeed по архитектурной каменной облицовке Амит Сачдева. Включение защитного экрана в облицовочные панели из камня и кирпича может обеспечить управление влажностью и достаточный дренаж сверху донизу, в то время как облицовка кирпичной кладкой может также обеспечить дополнительную структурную поддержку дома. Строительные материалы Джейн Похоже на настоящий кедр, но это не настоящий кедр.По словам производителя, черепица NuCedar, изготовленная из пористого ПВХ, измельчается на современной лесопилке и имеет такой же характер и теплую текстуру, как древесина.<img src='/800/600/https/pbs.twimg.com/media/BUdvOHeCcAAzi-A.jpg' /> Рисунок щетки создает различный цвет и оттенок на каждой черепице, что позволяет установщикам создавать эффект лоскутного одеяла на внешней стороне дома. Не бывает двух одинаковых черепиц. Черепица бывает 13- и 18-дюймовой длины и 13 цветов. «Дождевые экраны предотвращают возможные структурные повреждения и появление плесени, которые являются обычным явлением, когда каменные изделия устанавливаются без четко определенного дренажного пространства», — говорит Сачдева.«Каменный шпон также является разумной инвестицией. Когда пришло время продавать, оказалось, что он извлекает выгоду из одной из самых высоких прибылей среди всех крупных проектов реконструкции». Шпон также находится в тренде благодаря более крупному формату, более темному и естественному виду, который выбирают многие домовладельцы. «По моему мнению, более темные цвета и синтетические версии традиционных продуктов находятся в тренде», — говорит Бен Скуг, вице-президент по продажам и маркетингу компании Arcitell, производителя композитного сайдинга QORA.<img src='/800/600/https/xn--80aewbgqlch9l.xn--p1ai/image/cache/catalog/grandlajn/karamel/eadd898040ef48c63ad0802133f81adf-1200x1200.jpg' /> «Смешивание облицовочных материалов также остается в тренде и, возможно, на данный момент стало нормой. Еще неизвестно, вернется ли виниловый сайдинг в список вариантов облицовки, но до тех пор в распоряжении профессионалов в области жилищного строительства есть множество вариантов. <h3> Альтернативы виниловому сайдингу </h3> Бриджер Сталь Гофрированный стальной сайдинг доступен в традиционных панелях ¾ дюйма или в различных вариантах реек, реберного сайдинга и плоских панелей. Сталь обладает превосходной долговечностью, со временем выветривается или может быть заказана напрямую с более чем 100 вариантами отделки. Определенный Каменный шпон компании Certainteed STONEfacade имеет встроенный экран от дождя и доступен в виде панелей высотой 8 дюймов и шириной 10 дюймов, 14 дюймов или 24 дюйма. Края по периметру скошены, чтобы скрыть подложку для более привлекательного внешнего вида. Отделка, окрашенная вручную, обеспечивает разнообразие профилей из натурального камня Крыши Davinci Полимерный сайдинг имитирует кедровую встряску, расколотую вручную.<img src='/800/600/https/na-dache.pro/uploads/posts/2021-11/1636761894_132-na-dache-pro-p-obshivka-derevyannogo-doma-saidingom-foto-139.jpg' /> Доступные шириной 8 и 10 дюймов, встряхивания могут быть установлены на расстоянии от 6 до 8 дюймов и устойчивы к выцветанию, гниению, растрескиванию и вредителям. Доступен в девяти вариантах отделки, вдохновленных камнем и деревом. Файберон Композитная облицовка с дождевым экраном доступна как в профилях с открытыми, так и с закрытыми стыками, при этом в профиле с закрытыми стыками используются скрытые крепления для бесшовного вида. Предлагается в различной ширине и длине в палитре из восьми мультихроматических цветов, вдохновленных массивом твердых пород дерева. Королевская строительная продукция Алюминиевый сайдинг имитирует внешний вид настоящего кедра, но обладает влагостойкостью, негорючестью и практически не требует технического обслуживания и долговечности. Сайдинг, отделка и аксессуары доступны в соответствии с текстурой дерева и имеют бесшовное перекрытие для более длительного покрытия.<img src='/800/600/https/img01.kupiprodai.ru/022021/1613123186456.jpg' /> КОРА Облицовка кирпичом и камнем имеет сердцевину из жесткого пенопласта со слоями, армированными стекловолокном, с поверхностью из натуральных исходных материалов.Простые в обращении панели имеют размеры 2 фута на 4 фута и спроектированы таким образом, чтобы бесшовно соединяться друг с другом с замаскированными соединениями, и весят всего от двух до трех фунтов на квадратный фут. Камень Версетта Легкие бетонные панели, армированные волокном, имеют встроенную защиту от дождя и имитируют внешний вид натурального камня. Квадратные панели площадью два фута устанавливаются с помощью винтов или гвоздей и имеют систему шип-паз для облегчения расстояния. Ветроустойчивость до 110 миль в час с рейтингом огнестойкости класса А. <h2> Как повесить вещи на виниловый сайдинг, не повредив дом </h2> Если вы хотите быстро преобразить внешний вид вашего дома или декор стен вашего крыльца, вам, вероятно, интересно как повесить вещи на виниловый сайдинг .<img src='/800/600/https/st48.stpulscen.ru/images/product/284/331/503_big.jpg' /> На самом деле проще, чем вы думаете, повесить декор на виниловый сайдинг, не используя гвозди и не повреждая дом! Как и многие американские дома, наш гарнизонный колониальный обшит виниловым сайдингом. Предыдущие домовладельцы устанавливали виниловый сайдинг только на заднюю пристройку, а не на основную часть дома. Итак, у нас есть эта странная комбинация деревянного сайдинга спереди и винилового сайдинга сзади, что не очень привлекательно. Но знаете ли вы, как дорого обходится весь дом новым качественным виниловым сайдингом? Это действительно чертовски дорого. Так что пока работаем с тем, что есть. Стена нашей застекленной веранды обшита виниловым сайдингом, и я хотел сделать ее более красивой, добавив немного красивого декора.Но я понятия не имел, как повесить вещи на виниловый сайдинг, не повредив его. Я очень беспокоился о том, чтобы сделать отверстия для гвоздей или сломать стену, пока не нашел идеальные крючки для подвешивания декора на виниловом сайдинге без гвоздей или шурупов.<img src='/800/600/https/d2j6dbq0eux0bg.cloudfront.net/images/31648097/2013200439.jpg' /> С помощью правильных крючков украсить виниловый сайдинг легко, сделать своими руками может каждый. И это быстро! Хотите украсить свой виниловый сайдинг, добавив декор, но боитесь его повредить? Узнайте, как повесить вещи на виниловый сайдинг, не используя гвозди или что-то еще, что может повредить его.Это так просто!Нажмите, чтобы твитнуть <h3> Как повесить вещи на виниловый сайдинг без гвоздей </h3> Этот пост содержит партнерские ссылки, которые связывают вас с продуктами, относящимися к этому сообщению. Если вы нажмете и совершите покупку, я могу получить небольшую комиссию абсолютно бесплатно для вас. Пожалуйста, прочитайте мои раскрытия для получения дополнительной информации. Прежде чем повесить декор, убедитесь, что вы используете правильные крючки, специально предназначенные для винилового сайдинга.Многие из них имеют S-образную форму, так что один конец заправляется за планки сайдинга. Это точно такие же крючки для винилового сайдинга , которые я использовал, чтобы повесить металлический настенный декор на стены нашего застекленного крыльца, и они доставляются бесплатно, если вы являетесь участником Amazon Prime.<img src='/800/600/https/na-dache.pro/uploads/posts/2021-11/1637196657_2-na-dache-pro-p-doma-obshitie-fasadnimi-panelyami-foto-2.jpg' /> Они поставляются в упаковке по шесть штук, и эта версия вмещает до пяти фунтов. Крючки для винилового сайдинга сделаны из пластика и идеально подходят для того, чтобы повесить мой легкий металлический настенный декор. Когда вы будете готовы повесить вещи на виниловый сайдинг, вставьте изогнутую часть крючка между панелями сайдинга. Мои части винилового сайдинга отлиты так, чтобы они выглядели как две соединенные доски, а это означает, что крючки работают только между отдельными досками. Крючкам нужно место для захвата. Так выглядят крюки для винилового сайдинга после их установки: Вот и все! Из-за того, как сделаны таблички, я использовал проволоку, чтобы повесить их. Я просто надел проволоку на крючок для винилового сайдинга и использовал уровень, чтобы равномерно повесить таблички. Ну, по крайней мере, пока мимо не пробежит ребенок и не сдвинет их с места! <h3> Где купить крючки для винилового сайдинга </h3> Судя по моим исследованиям на Amazon, большинство крючков для винилового сайдинга утверждают, что выдерживают до пяти фунтов.<img src='/800/600/https/st16.stpulscen.ru/images/product/204/378/757_big.jpg' /> Так что, если вы планируете использовать их для поддержки оконных ящиков или цветочных горшков, обязательно используйте несколько металлических крючков, чтобы распределить вес. Да, и убедитесь, что ваш виниловый сайдинг в хорошем состоянии и надежно закреплен, прежде чем пытаться повесить на него что-либо существенное. Теперь, когда вы знаете, как обстоят дела с виниловым сайдингом и где купить нужные крючки, пора приступать к декорированию! Обязательно ознакомьтесь с моими идеями для украшения небольшого крыльца , а также с моей электронной книгой по декорированию ниже! <h4> Проверьте эти другие идеи! </h4> <h3> Закрепить на потом </h3> <h2> Новый iPhone SE выдерживает падения так же, как iPhone 13 — но вам все равно стоит приобрести чехол </h2> AppleInsider поддерживается своей аудиторией и может получать комиссию в качестве ассоциированного и аффилированного партнера Amazon за соответствующие покупки.<img src='/800/600/https/na-dache.pro/uploads/posts/2021-11/1636336605_60-na-dache-pro-p-fasadnie-paneli-derevyannii-dom-foto-65.jpg' /> Эти партнерские отношения не влияют на наш редакционный контент. iPhone SE третьего поколения почти так же долговечен, как iPhone 13, как показывают тесты на падение, при этом недорогой смартфон выдерживает испытания на падение лицом и боком на том же уровне, что и его стабильный собрат. Когда Apple представила iPhone SE третьего поколения, она сделала ряд заявлений о его способности выдерживать «падения» и «разливы», используя «самое прочное стекло в смартфоне».«В ходе тестирования оказалось, что утверждения вполне верны. Серия тестов Allstate Protection Plans на взломостойкость взяла iPhone SE и подвергла смартфон опасности. В трех тестах, включающих падения лицевой стороной вниз, спиной вниз и боковой стороной вниз, iPhone SE падали на тротуар с высоты шести футов. Он выдержал испытание лицевой стороной вниз с «лишь незначительными потертостями», что, по словам Allstate, было «впечатляющим», учитывая, что iPhone 13 использует защиту Ceramic Shield на передней панели.<img src='/800/600/https/st3.stblizko.ru/images/product/341/944/384_original.jpg' /> В iPhone SE используется закаленное стекло, но к нему не применяется обработка Ceramic Shield. В тесте на боковую сторону он снова получил лишь незначительные потертости, как и в тестах на iPhone 13. В ходе испытания на падение задней стороной вниз стекло iPhone SE треснуло. Считается, что отсутствие защитного плоского алюминиевого сайдинга сделало стеклянную заднюю панель более уязвимой. Чтобы проверить степень защиты IP67, он прошел 30-минутный тест погружения в воду на глубину 1 метр.iPhone SE выжил без проблем, хотя звук приглушался в течение часа после того, как его вытащили из воды. «С iPhone SE 3-го поколения Apple создала действительно прочный телефон, который не обходится в кругленькую сумму», — сказал вице-президент Allstate Protection Plan по маркетингу и креативный директор Джейсон Сицилиано. «Хотя его цена в 429 долларов делает новый iPhone SE более доступным вариантом, его ремонт может стоить до 299 долларов. Вот почему чехол, защитная пленка для экрана и план защиты — это всегда хорошие идеи.<img src='/800/600/https/sd70.ru/uploaded/images/shop/%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82%D1%8B/01fb6f83555137c51cc0aa9804695c11.jpg' /> » AppleInsider составил список наших любимых чехлов для iPhone SE для защиты новой модели 3-го поколения. <h2> Allstate Protection Plans считает, что новый Apple iPhone SE соответствует требованиям по долговечности: Apple World Today </h2> Apple iPhone SE поколения 3 rd появился на прилавках магазинов на прошлой неделе с заявлениями о повышенной устойчивости к падению («холодный, даже если он спотыкается») и водонепроницаемости («холодный, если он проливается») благодаря «прочной конструкции и самому прочному стеклу в смартфоне». .” После того, как новый iPhone SE подвергся испытаниям на ударопрочность и погружение в воду, Allstate Protection Plans признал эти утверждения верными. Несмотря на гораздо более низкую цену, последний iPhone SE оказался почти таким же долговечным, как флагманский iPhone 13, за одним исключением. Вот основные моменты отчета: ● Испытания на падение лицевой стороной вниз: iPhone SE выдержал одно падение лицевой стороной вниз с шести футов на тротуар с небольшими царапинами, как и базовые модели iPhone 13 и 12.<img src='/800/600/https/pro-dachnikov.com/uploads/posts/2021-07/1627439283_60-p-alta-fasad-domov-foto-64.jpg' /> Это впечатляет, учитывая, что передние панели iPhone 13 и 12 оснащены керамическим экраном, а iPhone SE — закаленным стеклом. ● Испытания на падение спиной вниз: В отличие от iPhone 13, iPhone SE треснул при первом падении с высоты шести футов. Конструктивно ему не хватает защитного плоского алюминиевого сайдинга iPhone 13, что может быть одной из причин того, что его стеклянная задняя панель более уязвима. ● Испытания на падение боковой стороной вниз: iPhone SE выдержал одно падение боковой стороной вниз с шести футов на изогнутый алюминиевый сайдинг с незначительными потертостями, как и iPhone 13. ● 30-минутный тест на погружение в воду : новый iPhone SE имеет класс защиты IP67, что означает, что он должен выдержать погружение на глубину одного метра в течение 30 минут. (iPhone 13 имеет рейтинг IP68, что означает, что он может выдержать 30 минут на глубине шести метров.) В нашем тесте он без проблем выдержал погружение на один метр в течение 30 минут.<img src='/800/600/https/siding.moscow/wp-content/uploads/2019/02/fasadnaja-paneltecos-imabel-kirpich-ajsberg1.jpg' /> Первоначально звук немного приглушался после того, как его вытащили из нашего данк-теста, но через час он вернулся к исходной громкости. Представленные в 2013 году тесты Allstate Protection Plans на ломкость (ранее SquareTrade Breakability Tests) дают потребителям независимую оценку долговечности устройства и того, насколько оно соответствует суровым условиям повседневной жизни.Они рассматривают физические характеристики устройства, такие как размер, компоненты и материалы, влияющие на его ремонтопригодность и производительность, в ходе стандартизированных роботизированных испытаний, моделирующих наиболее распространенные причины повреждения устройства. «Выпустив iPhone SE поколения 3 rd , Apple создала действительно прочный телефон, который не обходится в кругленькую сумму. Он пережил одно падение с шести футов спереди и сбоку, что впечатляет. Хотя он не выдержал падения с шести футов, помещение его в чехол должно помочь», — говорит Джейсон Сицилиано, вице-президент Allstate Protection Plan по маркетингу и креативный директор.«Хотя его цена в 429 долларов делает новый iPhone SE более доступным вариантом, его ремонт может стоить до 299 долларов. Вот почему чехол, защитная пленка для экрана и план защиты — это всегда хорошие идеи». <h2> Инструкция по монтажу искусственного сайдинга </h2> Инструкции по установке искусственного сайдинга : Хранение панелей: <ul> <li> Tritan BP Сайдинг должен быть выдержан в течение 24 часов перед установкой. Если сайдинговые панели хранились в прохладном климате или при комнатной температуре, их можно сразу устанавливать.</li> <li> Боковые панели следует хранить в горизонтальном положении, чтобы они не деформировались. Если в маловероятном случае произойдет прогибание, положите панели горизонтально, и они самокорректируются </li> </ul> Установка искусственного сайдинга: <ul> <li> В верхней части панели имеется выступающая кромка, которая подходит за панелью, укладываемой сверху. </li> <li> Из-за того, что панели сильно текстурированы, рекомендуется, чтобы все размеры были отмечены и вырезаны на плоской задней стороне панели. </li> <li> Tritan BP Сайдинговые панели сцепляются друг с другом на каждом конце и сверху/снизу.Это помогает обеспечить практически бесшовный вид. Во многих случаях у первой панели должна быть обрезана одна сторона «пальцев», чтобы получился прямой край. </li> <li> Панели должны быть установлены на чистую ровную сухую поверхность. </li> <li> Фальшсайдинг следует укладывать от нижнего угла по прямой линии. Каждая панель должна быть плотно и плотно прижата друг к другу для достижения наилучших результатов. Очень важно, чтобы первая роль панелей была установлена ровно и прямо для достижения наилучших результатов. Всегда устанавливайте панели целыми рядами вверх. Горизонтальный ряд должен быть установлен до вертикального подъема. Если пол не идеально ровный, возможно, потребуется немного подрезать нижнюю часть панели, чтобы обеспечить прямую и ровную установку. </li> <li> При монтаже сайдинга рекомендуем располагать первую панель в шахматном порядке. Как показано ниже. </li> <li> Нанесите большое количество строительного клея на каждую панель. В качестве клея мы рекомендуем PL Premium или Enterfoam.Плотно прижмите панель к монтажной поверхности и закрепите панель винтами или гвоздями. </li> <li> Мы рекомендуем использовать винты TapCon при установке на бетонный блок. </li> <li> Шуруп/Гвозди следует устанавливать вдоль языка вместе с другими незаметными местами. Если вам нужно еще больше скрыть отверстие, просто нанесите немного шпаклевки для дерева на отверстие для шурупа, а после высыхания нанесите немного морилки. </li> <li> После установки первой панели повторите вышеописанные процессы, убедившись, что все панели плотно и ровно прилегают друг к другу.</li> <li> Панели можно обрезать под углом на настольной пиле, мы рекомендуем использовать диск с 80 зубьями или более при использовании циркулярной пилы для резки панелей. </li> <li> Аксессуары, такие как планки, внутренние и внешние углы, крышки выпускных отверстий и многое другое, упрощают установку. </li> <li> Требуется приблизительное количество клея — 4 панели = 1 тюбик PL Premium | 100 панелей = 1 тюбик Enerfoam </li> </ul> Инструкции по подкраске: <ul> <li> При необходимости заполните отверстия для шурупов/гвоздей, угловые соединения или другие отверстия шпаклевкой для дерева или бондо.Прежде чем переходить к следующему шагу, дайте шпаклевке или бондо полностью высохнуть. </li> <li> От цвета ваших панелей будет зависеть количество бутылочек для подкраски, которые вы получите в комплекте для подкраски. Некоторые из полученных баллонов с краской могут вам не понадобиться во время ремонта. </li> <li> Для достижения правильного цветового соответствия убедитесь, что крышки контейнеров с краской закрыты, и тщательно встряхните. </li> <li> С помощью кисти нанесите подходящую краску для подкрашивания на область панели, которую необходимо подкрасить.Оставьте на 20 секунд. </li> <li> Через 20 секунд слегка протрите тряпкой до достижения желаемого эффекта. Дайте краске полностью высохнуть. Это краска на водной основе, и время высыхания может различаться в зависимости от температуры и потока воздуха. </li> </ul> Советы: <ul> <li> Не наносить поверх существующей краски, только на область, которую необходимо подкрасить, так как это может привести к ее потемнению. </li> </ul> <ul> <li> Убедитесь, что ваша кисть чистая и сухая при переключении между разными красками, чтобы избежать загрязнения.</li> </ul> Теперь расслабьтесь, расслабьтесь и наслаждайтесь своим творением! . </div> <footer class="entry-footer"> </footer> </div> </div> </article> <nav class="navigation post-navigation" aria-label="Записи"> <h2 class="screen-reader-text">Навигация по записям</h2> <div class="nav-links"><div class="nav-previous"><a href="https://piramida-stroi.ru/raznoe/kreplenie-metalloprofilya-na-kryshu-detalnyj-poshagovyj-instruktazh-krovlya-iz-metalloprofilya-tehnologiya-montazha.html" rel="prev">Крепление металлопрофиля на крышу: детальный пошаговый инструктаж Кровля из металлопрофиля технология монтажа</a></div><div class="nav-next"><a href="https://piramida-stroi.ru/rukami-2/moskitnaya-setka-svoimi-rukami-na-plastikovoe-okno-stranicza-ne-najdena-otkroj-okno.html" rel="next">Москитная сетка своими руками на пластиковое окно: Страница не найдена — Открой Окно!</a></div></div> </nav> <div id="comments" class="comments-area"> <div id="respond" class="comment-respond"> <h3 id="reply-title" class="comment-reply-title">Добавить комментарий <a rel="nofollow" id="cancel-comment-reply-link" href="/raznoe/kak-soedinit-sajding-s-fasadnoj-panelyu-kak-soedinit-sajding-s-fasadnoj-panelyu.html#respond" style="display:none;">Отменить ответ</a></h3><form action="https://piramida-stroi.ru/wp-comments-post.php" method="post" id="commentform" class="comment-form" novalidate>Ваш адрес email не будет опубликован. Обязательные поля помечены *<label for="comment">Комментарий *</label> <textarea id="comment" name="comment" cols="45" rows="8" maxlength="65525" required></textarea><label for="author">Имя *</label> <input id="author" name="author" type="text" value="" size="30" maxlength="245" required /> <label for="email">Email *</label> <input id="email" name="email" type="email" value="" size="30" maxlength="100" aria-describedby="email-notes" required /> <label for="url">Сайт</label> <input id="url" name="url" type="url" value="" size="30" maxlength="200" /> <input name="submit" type="submit" id="submit" class="submit" value="Отправить комментарий" /> <input type='hidden' name='comment_post_ID' value='54547' id='comment_post_ID' /> <input type='hidden' name='comment_parent' id='comment_parent' value='0' /> </form> </div> </div> </main> </div> <aside id="sidebar-primary" class="widget-area sidebar primary-sidebar" role="complementary"> <section id="custom_html-3" class="widget_text widget widget_custom_html"><div class="textwidget custom-html-widget"><ins class="adsbygoogle" style="display:inline-block;width:100%;height:600px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="6847132033" ></ins> <script> (adsbygoogle = window.adsbygoogle || []).push({}); </script></div></section><section id="nav_menu-4" class="widget widget_nav_menu"><h3 class="widget-title">Рубрики</h3><div class="menu-2-container"><ul id="menu-3" class="menu"><li class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-33070"><a href="https://piramida-stroi.ru/category/dom">Свой дом</a></li> <li class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-33071"><a href="https://piramida-stroi.ru/category/krasiv">Идеи и лайфхаки</a></li> <li class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-33073"><a href="https://piramida-stroi.ru/category/rukami">Своими руками</a></li> <li class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-33074"><a href="https://piramida-stroi.ru/category/sovety">Советы от строителя</a></li> <li class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-33076"><a href="https://piramida-stroi.ru/category/sxem">Схемы</a></li> <li class="menu-item menu-item-type-taxonomy menu-item-object-category current-post-ancestor current-menu-parent current-post-parent menu-item-33072"><a href="https://piramida-stroi.ru/category/raznoe">Блог строительства</a></li> </ul></div></section><section id="custom_html-2" class="widget_text widget widget_custom_html"><div class="textwidget custom-html-widget"><style>iframe,object{width:100%;height:480px}img{max-width:100%}</style><script type="text/javascript">jQuery(document).ready(function($){$('.mylink').replaceWith(function(){return'<a href="'+$(this).attr('data-url')+'" title="'+$(this).attr('title')+'">'+$(this).html()+'</a>'})});new Image().src="//counter.yadro.ru/hit?r"+escape(document.referrer)+((typeof(screen)=="undefined")?"":";s"+screen.width+"*"+screen.height+"*"+(screen.colorDepth?screen.colorDepth:screen.pixelDepth))+";u"+escape(document.URL)+";h"+escape(document.title.substring(0,150))+";"+Math.random();</script></div></section><section id="custom_html-4" class="widget_text widget widget_custom_html"><div class="textwidget custom-html-widget"> <div id="yandex_rtb_R-A-519758-5"></div> <script type="text/javascript"> (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-519758-5", renderTo: "yandex_rtb_R-A-519758-5", async: true }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); </script></div></section></aside> </div></div></div> <footer id="colophon" class="site-footer" role="contentinfo"> <div class="container"style='background:#fff0!important'> <div class="site-footer-wrap "> <div class="copyright"> 2022 © Все права защищены. </div> <div class="site-info"> </div> </div> </div> </footer> </div> <a href="#page" class="scrollup" id="btn-scrollup"></a><script type='text/javascript' src='https://piramida-stroi.ru/wp-content/themes/agency-ecommerce/assets/js/navigation.js?ver=20151215' id='agency-ecommerce-navigation-js'></script> <script type='text/javascript' src='https://piramida-stroi.ru/wp-content/themes/agency-ecommerce/assets/js/skip-link-focus-fix.js?ver=20151215' id='agency-ecommerce-skip-link-focus-fix-js'></script> <script type='text/javascript' src='https://piramida-stroi.ru/wp-content/themes/agency-ecommerce/assets/lib/meanmenu/jquery.meanmenu.js?ver=2.0.2' id='jquery-meanmenu-js'></script> <script type='text/javascript' src='https://piramida-stroi.ru/wp-content/themes/agency-ecommerce/assets/lib/slick/slick.js?ver=1.6.0' id='jquery-slick-js'></script> <script type='text/javascript' src='https://piramida-stroi.ru/wp-content/themes/agency-ecommerce/assets/lib/theia-sticky-sidebar/theia-sticky-sidebar.min.js?ver=1.0.7' id='jquery-theia-sticky-sidebar-js'></script> <script type='text/javascript' src='https://piramida-stroi.ru/wp-content/themes/agency-ecommerce/assets/js/agency-ecommerce.js?ver=2.0.10' id='agency-ecommerce-main-js'></script> <script type='text/javascript' src='https://piramida-stroi.ru/wp-includes/js/comment-reply.min.js?ver=6.0' id='comment-reply-js'></script> <script type='text/javascript' id='q2w3_fixed_widget-js-extra'> /* <![CDATA[ */ var q2w3_sidebar_options = [{"sidebar":"sidebar-1","margin_top":10,"margin_bottom":0,"stop_id":"","screen_max_width":0,"screen_max_height":0,"width_inherit":false,"refresh_interval":1500,"window_load_hook":false,"disable_mo_api":false,"widgets":["custom_html-4"]}]; /* ]]> */ </script> <script type='text/javascript' src='https://piramida-stroi.ru/wp-content/plugins/q2w3-fixed-widget/js/q2w3-fixed-widget.min.js?ver=5.1.9' id='q2w3_fixed_widget-js'></script> </body> </html>
