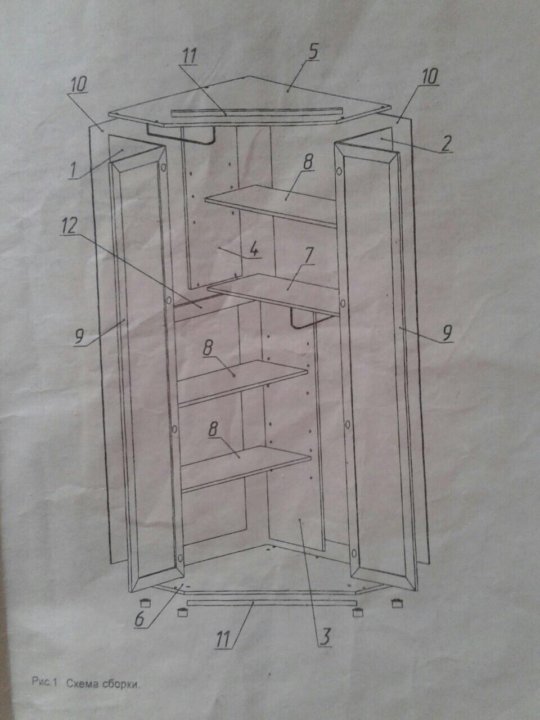

Как собрать угловой шкаф инструкция пошаговая с фото: Пошаговая инструкция как собрать угловой шкаф. Угловой шкаф — особенности, виды моделей и правила выбора

Шкаф купе своими руками чертежи описание пошаговая инструкция. Как сделать угловой шкаф своими руками

Гардеробные шкафы угловой конструкции чрезвычайно эргономичны: за счет скошенной формы они не производят впечатление громоздких и, одновременно с этим, чрезвычайно вместительны. Рассмотрим на примерах, как сделать угловой шкаф своими руками – какие можно реализовать модели, какими могут быть типовые размеры, наполнение и как рассчитать детали на примере готовых чертежей и схем.

Конструкции, чертежи и фото угловых шкафов

Условно угловые шкафы можно разделить на две категории: скошенной трапециевидной и строго прямоугольной формы, с диагонально и перпендикулярно расположенными фасадами. И в том, и другом случае шкаф может быть:

  • Симметричным и асимметричным.
  • С отдельными антресолями и без антресолей.
  • Комбинированного наполнения и выделенного исключительно под полки или плечики.
  • С внутренними или наружными ящиками.
  • С разным числом фасадов (однодверные, двухдверные, трехдверные).
  • С исполнением в виде витрин, открытых стеллажей и рассчитанные под хранение одежды.

Будем рассматривать только схемы гардеробных (плательных) угловых шкафов своими руками.


Угловые шкафы с перпендикулярными створками, чаще всего, представляют приставную композицию из двух обычных шкафов слегка измененной конструкции. В редких случаях могут быть литой конструкции, особенно если фасадная часть раздвижная, «гармошкой».

Преимуществом угловых шкафов трапециевидной формы является большая вместительность и функциональные возможности. Например, ширину наружных боковин можно уменьшить до минимума и это не помешает размещать плечики с объемной одеждой – ведь к центру внутренняя часть расширяется.

Угловой шкаф своими руками: определяемся с размерами

Прежде чем задаваться вопросом, как сделать угловой шкаф своими руками, нужно определиться с габаритными размерами. Эргономичные формы привлекают многих, но не всегда удается осуществить желаемое, если отведенное пространство для размещения слишком мало.

Самые малые размеры углового шкафа своими руками можно сопоставить типовым габаритам кухонного навесного модуля. Он занимает 600х600мм от угла. Чтобы фасад был достаточной ширины (400 мм минимум), глубина стоевых (боковин) задается не более 300мм. Естественно, при таких габаритах речи быть не может о размещении штанги под плечики. Только полки либо крючки под одежду.

Для углового плательного шкафа, с отделением под навесную одежду, расстояние от угла, по крайней мере, с одной стороны должно быть не менее 800мм. Тогда глубина стоевой может быть заложена как 450мм, что вполне хватит для плечиков с легкой одеждой (для «мужской» и верхней одежды требуется от 500мм). Схемы угловых шкафов своими руками примерно такие, в соотношении глубины стоевых и оставшегося места для фасада.


При несимметричных вариантах вполне можно реализовать задуманное с размерами от угла 850х650мм, 800х700мм и т.д.

Как сделать угловой шкаф своими руками на примере чертежа

Рассмотрим типовую симметричную модель, с габаритными размерами 2100х900х900мм. Чертеж углового шкафа своими руками будет выглядеть следующим образом.


Вдоль одной из сторон ширина корпуса допускает размещение полок, сделать их необходимо с учетом требуемого места для навески штанги – от 500мм минимум. В секцию с полками можно встроить ящики. Единственный нюанс, который в дальнейшем следует учесть – это размещение петель на фасад. Петля не должна «попасть» ни в ящик, ни в полку!

Высота шкафа допускает размещения двух штанг под одежду. Расстояния 900-1100 мм достаточно для коротких пиджаков, рубашек, а подол длинных платьев можно просто «перекидывать» через нижнюю штангу. Либо можно сделать полку сверху или снизу, под головные уборы или обувь.

Как рассчитать детали углового шкафа своими руками

После того, как определились с размерами углового шкафа своими руками, внутренним наполнением, можно начинать рассчитывать детали. Самый простой вариант – в виде таблицы в офисной программе Excel.



  • Все детали записываем в строгом соответствии с фактурой рисунка, сначала длина, потом ширина. Если вбить формулу в табличную форму по подсчету квадратуры каждой детали, то можно просуммировать и примерно прикинуть, в какой объем «выльется» шкаф.
  • Одновременно обозначаем видимые стороны, которые нужно будет закатать кромкой единичками. Также формулы помогут предварительно подсчитать метраж торцевой ленты.
  • Рекомендую выделять детали неправильной формы, чтобы не выпустить их из виду (например, как в приведенной таблице — желтым цветом). А также наглядно показывать, вдоль какой из сторон они будут закатываться кромкой.
  • Как посчитать размер фасадов на угловой шкаф можно посмотреть . Строго говоря, фасадная часть может быть выполнена из другого материала – например, МДФ или массива.
  • Аналогичным методом считается деталировка ДВП.

Карты кроя углового шкафа своими руками

Расчетные размеры деталей из Excel переносятся в специальную программу раскроя. Детали, для которых непринципиально направление рисунка (например, ребра жесткости, цоколь, внутренние полки) можно вращать, чтобы минимизировать отходы. В нашем случае есть резон делать фасадную часть из другого материала – корпус углового шкафа своими руками экономично «ложится» на два листа.


Распил можно заказать в сторонней организации вместе с закаткой ПВХ. Обычно такие услуги предоставляют все фирмы, торгующие ЛДСП. В домашних условиях ПВХ закатать довольно трудоемко и аккуратно вряд ли получится. Придется довольствоваться меламиновой лентой, единственный плюс которой – дешевизна. По таблице видно, что понадобится 28,83 погонных метра. Но лучше брать с запасом, +10-15%.

Как разметить детали шкафа под засверловку

Если правильно разметить и засверлить все детали на угловой шкаф своими руками, то в итоге он соберется очень просто, как конструктор. Удобней всего это делать в специальных мебельных программах, например, Базис Мебельщике.

Принципы простые:

  • Мебель собирается на евровинты (конфирматы).
  • Детали засверливаются в торец и с лицевой стороны.
  • Расстояние от края детали лицевой стороны должно быть одинаковым. Например, 50 мм. Или по центру.

После того, как крепеж расставлен, нумеруем детали. Если есть детали одинакового размера, но с разным принципом крепления, используем дополнительную маркировку (а, б, и т.д.).


В Базис Мебельщике можно получить спецификации на засверловку в таком виде.


Но тут надо быть внимательным, четко представлять, где у детали углового шкафа своими руками «лицо», а где «изнанка», по закатанным кромкой сторонам. Программа этого нюанса не видит, расставляет крепеж слева направо. И в процессе засверловки могут попасться детали, которые нужно будет отзеркалить. В принципе, это не сложно. Все равно со спецификациями засверловки весь процесс пройдет гораздо быстрее.

Во сколько обойдется изготовление углового шкафа своими руками?

При правильном составлении чертежей углового шкафа своими руками, всех расчетных этапов риски ошибок, которые ведут к неизбежным дополнительным тратам, сводятся к нулю. Если делать любую мебель своими руками, то она всегда обходится дешевле.

Собственно, ничего не мешает спрогнозировать расходы до начала всех работ. Узнайте все цены на материалы, фурнитуру и метизы в вашем городе, которые потребуются при изготовлении шкафа своими руками, и вбейте в простую экселевскую табличку.


Самые существенные затраты будут на закупку ЛДСП и крой. Мы брали типовую модель – от изменений в большую или меньшую сторону на 100-200мм расход материала существенно не поменяется. Также примерно уйдет 2-3 листа в зависимости от количества полок и фасадов (будут они заказываться отдельно или нет).

Первый этап изготовления любой мебели заключается в создании чертежа.

Изготовление любой мебели начинается с составления проекта и чертежа.

Для мастеров, решившихся создать шкаф, есть несколько путей:

  • создать собственный ;
  • использовать готовые схемы и лишь изменить их в соответствии с собственными требованиями.

Для создания чертежа мастеру понадобятся:

  • бумага;
  • карандаш;
  • измерительная рулетка.

Сегодня легко составить чертеж любого шкафа благодаря большому разнообразию компьютерных программ и разнообразных онлайн-сервисов.

Первое, что необходимо сделать, выбрать место, где будет установлена мебель. Затем нужно определиться с набором необходимых элементов, которые будут составлять шкаф. Особое внимание следует обратить на дверцы. В зависимости от вида открывания меняется и схема. При составлении чертежей учитывается, что глубина стенок шкафа, его дна и верха должна быть больше, нежели прочих элементов, ориентировочно на 1 см. Это пространство заполнит дверь. Никакой чертеж не признает схематичности, все должно быть предельно точно, с учетом всех нюансов .

Схема шкафа-купе

  • высоту;
  • ширину;
  • глубину;
  • толщину материала.

Также на схеме указываются все полки, перегородки, ящики и прочие элементы шкафа. На этапе создания чертежа решается вопрос и о количестве фурнитуры. Вначале на бумагу наносится корпус – боковые стенки, крышка и низ. Схема должна учитывать толщину самого материала.

Когда составляются чертежи, мастеру стоит учитывать все параметры сооружения. Так, для шкафа высотой 2100 мм (исходя из среднего роста человека), шириной 1600 мм и глубиной 700 мм мастер запланировал отдел гардероба и отдел с полками, ширина которого – 700 мм. Толщина материала (и соответственно стенок и внутренних перегородок) – 20 мм. Теперь нетрудно вычислить размер проема для одежды. При расчете количества полок стоит учитывать размеры стенок, внутренних перегородок верхнего и нижнего горизонтов. На чертежах следует добавлять 0,5-1 мм на стыки деталей.

Особенностью шкафа-купе являются его двери. Сразу следует определить количество створок и их ширину. Мастера советуют не делать створки двери шире 70 см, а перехлест – 7 см. Необходимо указать на схеме и боковые профили, для которых нужно выделить 4-5 см.

Как рассчитать ширину створки? Необходимо исходя из ширины проема вычислить количество дверей, а правильность расчетов проверить формулой, которая записывается как разница между шириной проема, размером перехлестов (в зависимости от количества предполагаемых дверей) и размером боковин. Получившееся число требуется разделить на количество предполагаемых дверей. Если оно меньше ширины самой узкой полки – все продумано правильно, если же больше – увеличить количество дверей или габариты полки.

Вернуться к оглавлению

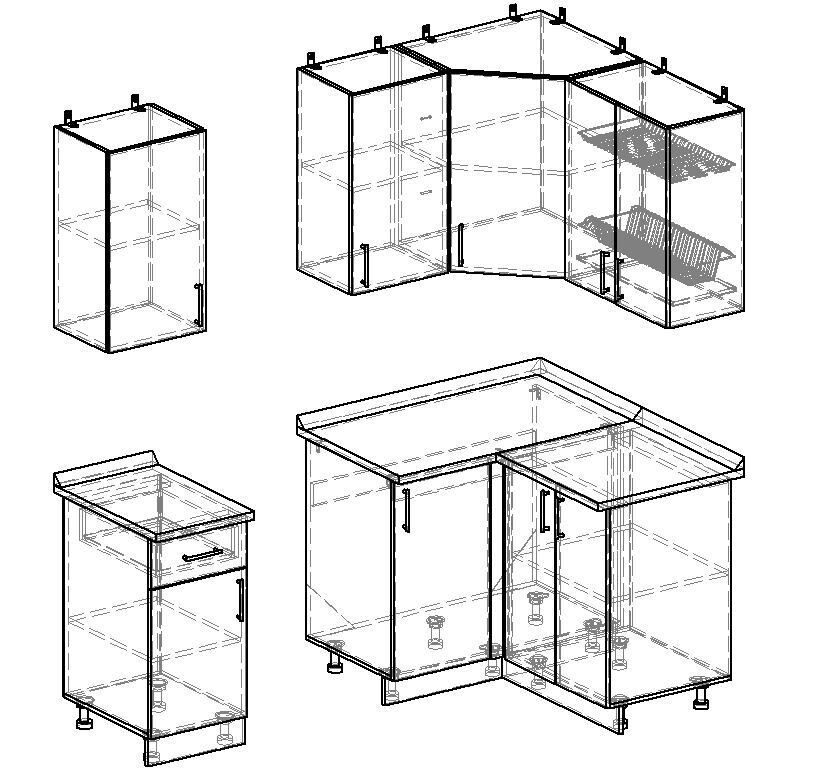

Кухонные и угловые шкафы

Такой тип шкафа очень распространен в современных квартирах, так как позволяет экономить большое количество пространства. Сделать угловой шкаф можно нескольких видов:

  • треугольный;
  • трапециевидный;
  • Г-образный;
  • пятистенку.

Наиболее сложными с точки зрения составления чертежей угловых моделей являются трапециевидные и треугольные виды, так как они являются трудными для проведения расчетов, составления текстовых инструкция для изготовителей.

Подобная мебель предполагает наличие специальной фурнитуры и требует детализации элементов для каждой отдельной модели. Самым популярным является именно Г-образный шкаф, который очень удобен в быту. Возможны варианты создания угловых шкафов без боковых стен (треугольный тип или трапециевидный), однако данный подход крадет пространство у помещения, которое такой тип шкафа как раз и должен экономить.

При составлении чертежа кухонных шкафов ­необходимо учитывать не только сами габариты (внутренние и внешние), но и функциональность, наличие канализационных элементов и пр.

Своими руками для кухни часто создают модульные шкафы, они позволяют использовать больше пространства, при этом выгодно обустроить углы. Однако минусом таких изделий является то, что сантехника обычно находится в глухом модуле, что усложняет ее ремонт, а расположение труб в открытой части уменьшает используемую площадь.

Учет роста самого хозяина помещения чрезвычайно важен при составлении чертежей навесных шкафов для кухни, ведь расчет габаритов мебели лучше осуществлять под определенного человека. Мастера рекомендуют делать шкаф под раковину несколько ниже, нежели рабочую зону. Для кухонных шкафов лучше использовать стандартные дверцы или по типу троллейбусных, что стоит учитывать при составлении схем.

Чтобы сделать обстановку помещения максимально удобной и комфортной, использовать много мебели не рекомендуется. Но где именно хранить вещи, особенно если семья большая, есть дети различного возраста? Выходом может стать удобный и вместительный шкаф купе, который не так сложно собрать своими руками.

Шкаф купе прекрасно подходит как для маленьких комнат, так и для больших, его можно встроить в различные ниши, а можно поставить посреди комнаты, разделив ее на две части.

Подобная конструкция может иметь различные формы и размеры, главным ее отличием является использование специальной раздвижной системы открытия дверей, которые сдвигаются в стороны по направляющим. Шкаф купе своими руками, чертежи которого можно найти в интернете в большом разнообразии, позволит сэкономить место в квартире.

Преимущества и элементы конструкции

Шкаф купе отличается многочисленными преимуществами перед обычными шкафами и гарнитурами. Его можно устанавливать в любые ниши, ему найдется место даже в маленьких комнатах. Особенности конструкции предполагают, что все полки и выдвижные ящики получаются максимально глубокими и удобными, при этом внешне массивность конструкции практически незаметна.

Вместо обычных открывающихся наружу дверей, которые сами по себе занимают много полезного пространства, шкаф-купе имеет раздвижной механизм. Конструкцию можно ставить даже в тесном коридоре, сохраняя достаточно свободного пространства для его полноценного использования.

Чтобы сделать шкаф купе своими руками, необходимо в точности рассчитать, какие элементы будут требоваться во время сборки корпуса. Такие расчеты проводятся на основании предварительно составленной схемы. Пользоваться рекомендуется специальными программами, можно обратиться к специалистам.

Для корпуса и полок будущего шкафа надо использовать ЛДСП, имеющие желаемый цвет и внешний вид . Такой шкаф после сборки красить или лакировать не надо, он будет иметь привлекательный внешний вид и без таких работ. Необходимо будет только приклеить утюгом декоративные кромки, они полностью скроют срезы. Для крепежа всех элементов будут использоваться саморезы, уголки, дюбели.

Схема сборки купе включает в себя такие элементы:

  • горизонтальные детали с размерами 150х60 см – 3 шт;
  • вертикальные боковые стенки с размерами в 200х60 см – 2 шт;
  • вертикальная перегородка с размерами в 135х60 см – 1 шт;
  • вертикальная перегородка со специальными отсеками под полочки 32,5х60 см – 3 шт;
  • горизонтальная деталь на 150х30 см, которая будет использована в качестве полки над штангой для одежды – 1 шт;
  • перегородки для полок с размерами в 30х40 см – 3 шт.

Инструменты для работы

Чтобы выполнить работу быстро и правильно, необходимо приготовить следующие инструменты:

  • дрель, используемая во время сборки для того, чтобы закручивать саморезы, просверливать отверстия в конструкции будущего шкафа. Для дрели необходимо брать различные сверла и насадки;
  • перфоратор, если во время работ необходимо будет делать отверстия в стенах;
  • обычный молоток и резиновый, который может потребоваться для доведения отдельных элементов;
  • строительный уровень, рулетка, металлическая линейка;
  • клей ПВА;
  • стальной или деревянный уголок;
  • ножовка по дереву;
  • саморезы, дюбели, мебельные гвоздики.

Сборка шкафа: инструкция

Шкаф купе своими руками собирается в такой последовательности:

  1. Нужно деталь конструкции с размерами в 150х60 см уложить на горизонтальную поверхность, лучше всего на пол. К ней фиксируются боковые доски. Вполне возможно, что для установки шкафа придется срезать часть плинтуса около стены. Весь крепеж осуществляется с применением дюбелей, металлических прочных уголков, саморезов. Для полок и боковых частей не рекомендуется применять пластиковые дюбели, так как крепления не такие надежные.
  2. Согласно схеме ставятся все остальные полки: 2 с размерами в 150х60 см, располагающиеся непосредственно под штангой для одежды, поперечные отсеки небольшого размера 32,5х60 см и вертикальная разделяющая доска 135х60 см.
  3. Все полки и вертикальные перегородки крепятся при помощи саморезов и уголков к боковым поверхностям. Лучше всего использовать евровинт, который сегодня применяется для сборки большей части мебели. Он отличается повышенным уровнем надежности, прослужит долго.
  4. Монтируются верхние полки, которые находятся сбоку от корпуса и не закрываются дверцами. Крепятся они к установленной уже горизонтальной доске 150х30 см, к вертикальной внешней перегородке с шагом в 50 см. Это оптимальное значение, такими полочками будет очень удобно пользоваться.

Собирая шкаф купе своими руками, необходимо помнить, что массивная верхняя крышка требует максимального крепежа. Монтировать ее лучше всего изнутри, использовать для этого можно прочные металлические уголки и саморезы. Дополнительно крышка укрепляется сверху, чтобы придать конструкции жесткость.

В итоге получается шкаф своими руками из двух отделений, где можно располагать рубашки, верхнюю одежду, белье, полотенца, постельные принадлежности и многое другое. С одной стороны имеется большая и просторная полка, есть 3 маленьких отсека, которые подходят для белья. Вверху конструкции имеется просторный отсек, куда можно укладывать вещи, которые не используются часто.

Установка дверок

Чтобы собрать шкаф-купе своими руками, надо помнить и о том, что одной из главных деталей для него являются дверцы. Их можно сделать своими руками или просто заказать с уже имеющимся зеркальным либо стеклянным покрытием. Такой заказ позволит сэкономить время на сборку дверей, так как не всегда есть опыт работы с зеркальными или стеклянными поверхностями, да и рисунок на них может выполнить далеко не каждый.

Но даже для заказа дверей необходимо предварительно провести расчеты. Ширина одной створки не должна быть больше 1 м. Если ширина всего шкафа будет составлять 154 см, то ее следует поделить на 2. Тогда ширина одной створки будет составлять минимум 79 см: 77 см чистая ширина и 2 см на нахлест при закрывании.

Во время расчета высоты двери, которую будет иметь шкаф купе, учитывается, что высоту подиума надо вычесть (если он есть). Например, высота потолка, где будет установлен шкаф, составляет 250 см. При отсутствии подиума учитывается высота подкладок, которые находятся снизу и сверху. Их толщина составляет 1,6 см. Необходимо учесть зазор для колесиков, который составляет по 1,5 см с верхней и нижней части. В итоге высота дверцы составляет: 250-1,6х2-1,5х2=243,8 см. Во время расчетов надо помнить, что размеры могут быть другими. Это зависит от толщины используемых для прокладок плит, от высоты самого шкафа, размера колесиков и от многих других факторов.

Начинать установку надо с направляющих, которые нарезаются заранее на отрезки.

Такие отрезки должны свободно помещаться внизу и вверху шкафа, не мешать ходу дверок. Крепить направляющие следует параллельно друг другу, для этого можно использовать отвес и металлическую линейку. Крепление производится с использованием пресс-шайб и саморезов, сначала фиксируется верхняя рельса, затем при помощи отвеса – нижняя. Для нижней направляющей рельсы необходимо использовать стопоры.

После того как рельсы установлены, можно приступать к креплению дверей. Лучше всего такую работу выполнять вдвоем. Первой ставится самая дальняя створка, при этом ролики вставляются сначала в верхние направляющие до щелчка, а потом только в нижние. Надо сразу проверить, чтобы створка свободно передвигалась, ничего не цепляя.

После этого ставится вторая створка, если есть – третья. При необходимости двери можно регулировать, подкручивая специальные болты на роликах, это позволит сделать их установку максимально надежной, створки уже не выпадут во время использования. Последними навешиваются крючки, штанга для одежды.

Шкаф – это предмет мебели, который может удобно разместить в любом помещении. Такие конструкции идеальны для коридоров, гостиных, спален. Они отличаются компактностью и привлекательностью благодаря красивым дверцам. Стоимость уже готового шкафа довольно большая, но его можно собрать и своими руками, сэкономив примерно половину стоимости и даже больше.

Единственная готовая деталь, которая понадобится во время работы, – это дверцы с зеркалом или стеклом, которые легко можно заказать по необходимым размерам в мастерских, специализирующихся на изготовлении мебели для дома.

Чертеж которого мы будем делать, по сути, состоит из трех самостоятельных шкафов, соединенных между собой.

Шкаф делается так, что к угловому коробу (с раздвижной системой), с двух сторон стыкуются два прямых шкафа купе. Таким образом, образуется большой шкаф купе.

Шкаф стоит на нижнем горизонте, имеет карниз. Чертеж на этот угловой шкаф купе будем делать без карниза.

Общие габариты шкафа (без карниза) – 3340мм на 3340мм. Высота – 2532мм, и глубина – 600мм.

Начнем с составления чертежа углового короба.

Если угловой короб должен содержать раздвижную систему, то длина среза (где будет крепиться система), должна быть в пределах 1500мм. В нашем случае, горизонт имеет габариты 1590мм на 1590мм, и диагональ получается 1400мм. Не много, но, в общем, для раздвижной системы допустимо.

Дело в том, чтобы фасад системы нормально «работал», он должен иметь определенное соотношение высоты и ширины.


На горизонт крепятся бока, имеющие размеры 2468мм на 600мм. При сборке, бока крепятся уголками изнутри.

Затем на горизонт ставится перегородка. Между ней и правым боком короба крепятся полки. Эти полки лучше крепить жестко конфирматами.

Высота перегородки – 2468мм, глубина – 500мм. Полки имеют размеры 484мм (ширина) и 490мм (глубина).

Кроме того, к бокам (с передней стороны) крепятся планки на всю высоту, шириной 60мм. Они скрывают зазор между фасадом раздвижной системы и боком, который неизбежно образуется в угловом коробе.


Между боками крепится полка. Она должна быть специально обрезана, чтобы не мешать работе раздвижной системы. Кроме того, на ней должен быть уступ на 16мм, для стыка с ребром жесткости.

Между этой полкой и нижним горизонтом, устанавливается система труб «Джокер» под верхнюю одежду.

Ну и, наконец, крепится верхний горизонт, который имеет такие же размеры, как и нижний. Устанавливаются направляющие системы, и все, можно вставлять и регулировать фасады.

При установке направляющих раздвижной системы в угловой короб, их нужно подрезать под углом (В нашем случае, короб рассчитан по принципу равнобедренного треугольника, по этому, направляющие подрезаются под углом 45 градусов.

Теперь рассчитаем прямой шкаф купе, который крепится к угловому.

Ширина этого (а если быть точным – то этих, т.к. таких шкафов два) шкафа равна 1750мм, высота такая же, как и у всех шкафов – 2532мм, и глубина, соответственно, 600мм.

Шкаф состоит из двух отделений. Это два отдельных шкафа, которые крепятся друг к другу на общем горизонте.

Нижний горизонт — 1500мм на 600мм, верхний — 1468мм на 600мм.

Левая половина имеет встроенный модуль с выдвижными ящиками, полки и одну корпусную планку, расположенную сзади. Она нужна для того, чтобы набить на заднюю стенку этого модуля заднюю стенку из ДВП.

Левый бок имеет размеры 2500мм на 600мм, а правый – 2484мм на 500мм. Полки имеют ширину 500мм и глубину 490мм, нижний модуль – ширина500мм, высота – 632мм. Нижний горизонт – 500мм на 500мм.

Правый модуль имеет нижний горизонт 936мм (ширина) на 500мм (глубина), такие же бока, как и левый модуль, верхнюю полку, шириной 936мм на 490мм.

Кроме того, к правому боку крепится задняя стенка высотой 2500мм и шириной 250мм. Между этой стенкой и боком расположены фигурные (угловые) полочки, глубиной 574мм, и шириной – 240мм.

Сзади так же есть корпусная планка, для крепления задней стенки.

Для увеличения жесткости, правый модуль имеет ребро жесткости 936мм не 600мм.

Между верхней полкой и нижним горизонтом, крепится распорки системы «Джокер» для вешалок под одежду.


Второй шкаф сделан по подобию первого, но может иметь другое наполнение.

Шкафы крепятся друг с другом, образуя общую систему.

Для изготовления (или заказа) раздвижной системы, нужно всего лишь знать внутренний проем короба шкафа.

Детали по проектировки модуля с выдвижными ящиками, расчета карниза – рассмотрены в разделе «Тонкости».

Если интересно посмотреть еще , то это можно сделать, перейдя по ссылке.

.

Размеры шкафов купе — о них можно прочесть соответствующую статью, находящуюся на этом сайте.

Как переделать обычный шкаф в угловой. Пошаговая инструкция | Мебель своими руками

Как показывает опыт, переделывать и доводить до ума практически всегда сложнее, чем сделать новое с нуля. И знаете, проще продать или приспособить под что-то другое старый шкаф, а на его место сделать новый, нужной конструкции, габаритов и внутреннего наполнения.

Но бывает так, что старый шкаф является частью стенки или спального гарнитура. Которые уже давно не производят. И сделать что-то в комплект такого же цвета и дизайна уже невозможно.

фото для примера необычного дизайна даже из обычного ДСП

фото для примера необычного дизайна даже из обычного ДСП

Можно ли переделать старый прямой шкаф в угловой?

На самом деле, с мебелью можно сделать все, что угодно. Вопрос только в целесообразности. Как бы так не вышло — что общие затраты и денег, и усилий никак не оправдали ожиданий от результата.

шкаф обычной конструкции с необычным декоративным оформлением

шкаф обычной конструкции с необычным декоративным оформлением

Чтобы новый угловой шкаф идеально вписался в дизайн общего гарнитура важно сохранить его внешнюю фасадную часть. То есть от старого шкафа точно берем боковины и фасады. И думаем, что с ними делать дальше.

По сути, далее есть два пути — расположить фасады «гармошкой» либо по диагонали.

В первом случае можно использовать для переделки и остальные части шкафа. А вот при трапециевидном угловом шкафу внутреннее наполнение старого шкафа будет явно «мало» — и придется полностью заказывать новый без боковин и фасада.

Как переделать прямой шкаф в угловой с минимальными вложениями

Конечно, интереснее использовать старые элементы шкафа по максимуму. Поэтому попробую пошагово объяснить, что для этого нужно.

Во-первых, потребуется выпилить новую заднюю стенку, которая по сути будет исполнять роль боковины старого прямого шкафа, при этом фиксируя положение новой.

Во-вторых, по переднему краю также нужно будет дополнительный упор в виде Т-образно закрепленных планок для новых деталей углового шкафа. Заодно этот «нащельник» не даст угловым фасадам цепляться друг за друга при открывании.

К новой задней стенке и нащельнику крепятся дополнительные детали донышка и крыши шкафа. Их дополнительно можно стянуть с деталями прямого шкафа с помощью шкантов или металлических планок. Также потребуется продолжение цоколя (если он есть).

Что делать с внутренним наполнением новой секции — решать вам. Проще всего заглушить верхнюю полку и к этой вертикали прикрутить штангу для одежды.

Потребуется не так уж много новых деталей для того, чтобы сделать угловой шкаф из прямого своими руками подобной конструкции. Конечно, потребуется еще докупить мебельный крепеж и заменить мебельные петли (с большим углом открывания, вместо 90гр с открытием 170гр).

Кстати, прямую кухню тоже можно технически доделать до угловой, я могу описать основные нюансы. Если вам это интересно — отпишитесь в комментариях, я подготовлю материал.

Понравилась публикация? Ставьте лайк, чтобы не потерять (он «сохранит» ее в ленте вашего профиля) и подписывайтесь на канал «Мебель своими руками!«

Вам также будет интересно почитать:
Про корзины для белья в шкаф или тумбу для ванной. Обзор готовых вариантов и самоделок
Фото, которые пугают. Как не стоит встраивать стиральную машину в шкаф
Куда поставить холодильник, если не на кухню и как вписать его в интерьер
Как сделать идеальную кухню неубиваемой

Пошаговая инструкция, которая даст возможность сделать угловой шкаф купе своими руками с учетом особенностей жилья. Делаем угловой шкаф на кухню своими руками Угловые самодельные шкафы

Любая мебель должна сочетать в себе красоту дизайна и удобство в использовании. В условиях маленьких квартир, где каждый квадратный сантиметр на вес золота, огромную роль играет компактность мебели. В таком случае, идеальным решением будет установка углового шкафа, который при большой вместительности не будет занимать много места. Заказав понравившуюся мебель, покупатель сталкивается с вопросом монтажа. Здесь есть два варианта выхода из ситуации — доверить сборку посторонним людям и переплатить за это внушительную сумму денег или же решить эту задачу самостоятельно.

Преимущество угловых шкафов в том, что они занимают мало места, зато умещают в себя много вещей.

Старайтесь точно совмещать все отверстия, не соединяйте их принудительно, вставляя стяжку, когда отверстия еще не совпали полностью.

Специалисты точно знают, как собрать изделие правильно и быстро.

Сборка своими руками

Сборка углового шкафа своими руками имеет ряд преимуществ.

  • Во-первых, это экономия денежных средств.
  • Во-вторых, собирая мебель самостоятельно, вы сможете сделать все качественно, ведь не всегда можно полагаться на добросовестность наемных работников.

Также, не смотря на то, что это занятие трудоемкое и кропотливое, оно к тому же интересное и полезное, ведь выполнив эту работу, вы приобретаете новый опыт. Важно понимать, что этот процесс не имеет значительных сложностей и не требует особых профессиональных навыков, покупатель получает своего рода большой конструктор с инструкцией по сборке. Даже если в комплекте деталей не оказалось инструкции, то можно всегда обратиться за помощью в интернет.

Это идеальный вариант для людей, проживающих в малогабаритных квартирах, где дорог каждый сантиметр.

На сборку мебели выезжают хотя бы двое работников, которые могут квалифицированно помочь друг другу.

В зависимости от вкуса и фантазии клиента, а также от требуемого функционала мебели, можно выделить следующие вариации. В первую очередь, такие шкафы делятся на встроенные и отдельно стоящие (корпусные). Корпусные могут быть выполнены как цельной конструкцией, так и объединением двух прямых составляющих. По своей форме они делятся на следующие группы:

  • треугольные;
  • трапециеподобные;
  • г-образные;
  • пятистенные;
  • округлого выполнения.

Однако к каждому изделию идет подробная инструкция по сборке углового шкафа.

Во время монтажа двери фиксатор должен находиться в открытом положении. Затем его необходимо закрыть.

Когда угловой шкаф устанавливается в комбинации с моделью купе, возможна ситуация, когда дверь первого будет бить по купе.

Выбор формы зависит от желания заказчика, а также от особенностей комнаты. По виду открывания створок, они делятся на распашные, раздвижные (купе) и комбинированные.

Схема сборки углового шкафа купе тоже прилагается к изделию.

Дизайн выбранного изделия должен сочетаться со стилистикой остальной комнаты. Это касается как стиля выполнения, так и цветовой гаммы.

Ища профессионалов, ориентируйтесь не на их цену, а на мастерство.

Угловые шкафы выглядят небольшими, но на самом деле они довольно вместительны за счет своей глубины.

Выбор материалов и инструментов

Материал, из которого будет изготовлен ваш шкаф, это важный аспект, от которого будет зависеть красота и долговечность мебели. Ценовая политика рынка делится на две группы.

  1. К первой, более дорогой, относятся изделия из натуральной древесины. Они отличаются высокой ценой, большим весом и высокой требовательностью к уходу.
  2. Более дешевыми и простыми в монтаже и эксплуатации являются изделия из ДСП (древесно-стружечной плиты) и МДФ (мелкодисперсной фракции). Однако из недостатков стоит отметить их меньшую долговечность.

Угловой шкаф позволяет эффективно использовать нерабочие зоны, прилегающие к корпусной мебели, а также пространство в углах помещений.

Сборка достаточно проста и вполне может быть выполнена своими силами.

Самостоятельная сборка углового шкафа потребует некоторого набора инструментов. В основном, это:

  • перфоратор для бурения отверстий в стене;
  • шуруповерт;
  • набор шестигранных ключей;
  • молоток;
  • отвертка;
  • ножовка.

Принципиальные схемы расположения деталей и очередность их сборки в готовое изделие указаны на рисунках в инструкциях по установке.

Если магазинная сборка не включает в себя дополнительную сборочную фурнитуру (саморезы, заглушки, петли, конфирмат и т.д.), необходимо позаботиться об их покупке самостоятельно. Каких-то особенных плотницких инструментов этот процесс не требует.

Принципиальные схемы расположения деталей и очередность их сборки в готовое изделие указаны на рисунках в инструкциях по установке.

Перед установкой ответной планки под петли нужно четко знать, в какую сторону будет открываться дверь.

Сборка углового шкафа и ее особенности

  1. Если обыкновенный шкаф можно просто надежно поставить на ровной поверхности, то основной особенностью таких гарнитуров является их монтаж крепежами непосредственно к стене. Поэтому на первом этапе работ необходимо подготовить отверстия под крепежи. Затем происходит установка монолитных несущих стен, к которым будут достраиваться остальные детали.
  2. Необходимо сразу сравнить количество деталей в наличии с тем, что предлагает инструкция по сборке углового шкафа. В случае недостачи лучше сразу обратиться в магазин. Важно подробно ознакомиться с типом деталей, а также местами их соединений.
  3. После нанесения разметки сверлятся отверстия, и шкаф собирается от больших деталей к меньшим.
  4. 4. В конце работы к стенкам крепятся петли, а на них вешаются дверцы. Этот момент нужно предусмотреть на этапе расчетов, четко понимая, в какую сторону будет открываться створка.
  5. Все работы с дверцами проводятся только при открытом положении фиксатора, который закрывают после проведения монтажа. Если конструкция предусматривает комбинацию со шкафом купе, необходимо удостовериться, что выезжающей двери не мешают остальные элементы мебели.
  6. После завершения работы можно позаботиться о внешнем виде готового изделия. Все соединения закрываются заглушками под цвет поверхности, при отсутствии торцевой декоративной полосы, можно наклеить ее самостоятельно, затем при помощи канцелярского ножа удалив излишки.

После сверления каждого отверстия сразу вставляйте межсекционные стяжки и закрепляйте их.

Когда угловой шкаф устанавливается в комбинации с моделью купе, возможна ситуация, когда дверь первого будет бить по купе.

Отдельно стоит отметить монтаж выдвижных тумб, поскольку это наиболее ответственный момент в сборке таких гарнитуров. Выдвижные полки и тумбы двигаются внутри конструкции на колесиках по специальным направляющим. Существуют варианты с деревянными и металлическими направляющими, однако если речь идет о действительно качественной сборке, то деревянный вариант стоит сразу отметать. Крепление направляющих на внутренние стенки необходимо выполнять строго друг напротив друга, обязательно придерживаясь уровня. Даже малейший перекос приведет к затруднению при эксплуатации подвижных деталей мебели. В том случае, если в тумбе или ящике будет храниться много вещей, или же они будут иметь большой вес, можно закрепить с каждой стороны по две направляющие. Такое решение придает конструкции повышенную надежность.

В случае, когда проект углового шкафа разрабатывался заказчиком самостоятельно, рекомендуется пригласить для сборки специалистов компании.

Собрать такое изделие– задача посильная, особенно при помощи инструкций.

Все модули крепятся друг к другу при помощи межсекционной стяжки.

В конце пройдитесь по стяжкам еще раз.

ВИДЕО: Угловой шкаф купе в прихожую!

Дизайн углового шкафа очень разнообразен и поэтому данная модель занимает лидирующие позиции по популярности. Мебель очень многофункциональна, а значит, необходима практически в каждом доме. Не важно, какое у вас помещение, оживить интерьер легко поможет угловой шкаф.

Удобный и компактный угловой шкаф

Задаваясь вопросом, как сделать угловой шкаф своими руками, следует понимать, что дело это кропотливое и не быстрое. Тем более, если по итогу вы хотите увидеть изделие, нисколько не уступающее магазинному варианту.

Прежде чем приступить к работе, сделайте все необходимые размеры, составьте чертежи, подготовьте материал и инструменты, а информация, представленная ниже, поможет вам в этом.

Угловой шкаф-купе своими руками легко поможет решить проблему хранения гардероба, личных вещей, обуви, столовых принадлежностей и многого другого. Он практичен и вместителен, при этом не занимает много места, освобождая пространство для более необходимого использования. Размеры угловых шкафов напрямую зависят от того, какая комната по своей геометрии, сколько она имеет углов, и каково пространство для установки шкафа. Даже неровности стен можно легко устранить, если сделать правильный расчет углового шкафа и придать комнате благородный вид, добавив ярких ноток.

Большой и вместительный шкаф

Размеры углового шкафа напрямую зависят от желания мастера. Но в целом, его всегда делают под потолок или встроенный, так он станет более вместительным. Несомненно, чертеж углового шкафа показывает, что плюсов у него предостаточно (вместительность и небольшие габариты), но существует и один значимый минус – труднодоступность к дальней точке шкафа, особенно не верхних полочках.

Выдвижные ящики тоже не станут удобным вариантом, так как расположить их можно только на один квадрат шкафа. Инструкция по сборке углового шкафа показывает, что такой вариант не является популярным и очень редко используется на практике.

Зачастую угловой шкаф по индивидуальным размерам устанавливается на кухне и это не просто так:

  • с помощью него легко спрятать трубы, проводку, слив и прочую сантехнику, неприятную глазу;
  • в дальние части шкафа можно убрать посуду, пользоваться которой приходится очень редко.

Перед тем, как собрать угловой шкаф, заранее уточните его размеры. Это является главным пунктом в работе.

Размеры и формы угловых шкафов

Покупка в магазине готовой модели может обойтись дешевле, нежели заказ под собственные параметры. Но при этом, она не станет столь практичной и подходящей. Любая конструкция, готовая или собранная самостоятельно имеет свой собственный вид:

  • треугольник – чертеж треугольного углового шкафа купе довольно прост и понятен. В квартирах, где имеются правильные формы, и внушающие габариты установить такую модель не составит никакого труда. Располагается она в любом углу, может быть выпуклой, ровной, волнистой, с различными дверками;
  • диагональ – внешне представляется также, как и треугольник, но одна из сторон заметно длиннее другой. Такой вариант устанавливают в местах, где имеются оконные и дверные проемы;
  • трапеция – отличный офисный вариант, также подходит для детских комнат и гостиных. Отличается своей вместительностью, но при этом минимальными габаритами. Возможна установка даже в самом маленьком помещении.

Треугольный Диагональ Трапеция

Нестандартные размеры шкафов

Сборка углового шкафа нестандартного размера не менее интересна, чем обычного. Чертежи угловых шкафов составляются заранее, учитывая все особенности и нюансы. Чаще всего это становится необходимым при:

  • минимальной площади помещения, где важен каждый сантиметр;
  • нестандартной планировкой комнаты;
  • большой площадью помещения.

1 2 3

Подобрать дизайн такого углового шкафа-купе в магазине практически невозможно, придется полностью положиться на свою фантазию. В некотором случае это даже и хорошо, вы сможете создать уникальную модель, исключая однотипные варианты.

1 2 3 4

Помните, что для сборки любого углового шкафа-купе существуют свои клише, нарушать которые не следует. От них зависит срок службы изделия и его прочность. Каждый угловой шкаф имеет свои размеры, которые допустимо изменять, но не полностью игнорировать.

Зная, как сделать современный шкаф-купе в угол своими руками, вы сможете значительно сэкономить денежные средства. Не ограничивайте себя ни в чем, используйте дополнительные материалы, такие как пластик, дерево, обработанное стекло и зеркальная поверхность. Например, угловой шкаф с фотопечатью стал настоящей фишкой современности, так почему бы не использовать эту задумку в своем произведении? Ограничений в данной области нет. Шкаф-купе угловой с оригинальной фотопечатью удивит и взрослого, и ребенка, а зеркальная поверхность порадует своей функциональностью. Не теряйте время, приступайте к работе как можно скорее.

Иногда создать какую-то мебель своими руками гораздо проще и дешевле, нежели покупать готовые гарнитуры в салонах. Например, чтобы создать угловой шкаф своими руками, вовсе не обязательно быть семи пядей во лбу и обладать целым набором умений. На самом деле, проект такого элемента мебели прост, да и проблем в реализации его не должно возникнуть.

Делаем угловой шкаф

Мы создадим шкаф, который будет иметь раздвижную систему из двух фасадов. В основании короба будет квадрат, один угол которого мы срежем. Перед тем как сделать угловой шкаф своими руками, нам нужно измерить две величины: глубину боков и расстояние между ними (именно в него будет встраиваться раздвижная система). Высота шкафа также имеет значение. Допустим, наша конструкция будет иметь следующие параметры: 600 мм на 1500 мм на 2300 мм.

Составляем проект, сначала чертим схему верхней части, двух боковых сторон и угловой опоры. Последняя будет представлять собой две детали, которые соединяются друг с другом под прямым углом. Эти же детали частично будут задней стенкой нашего шкафа — на нее будут крепиться полки. С правой стороны у нас расположатся полки, слева — труба, на которую вешается верхняя одежда. Таким образом, это будет фундаментом для шкафа.

Подготовка короба

Наш угловой шкаф будет состоять из двух коробов. Первый будет представлен модулем с полками (их количество у вас может быть и иным). Второй модуль будет состоять из двух элементов — прямого и углового, что позволит открыть доступ к трубе для верхней одежды. Собирается первый модуль просто: в него встраиваются комод и полки. На этом этапе очень важно правильно рассчитать глубину, поскольку в ином случае раздвижная система не будет закрываться полностью и будет упираться в фасады. Со вторым модулем работ еще меньше, поскольку здесь потребуется только монтаж планки.

Как выбрать конфигурацию?

Перед тем как делать угловой шкаф своими руками, неплохо разобраться в его размерности. Так, стандартной высотой считается 2200 мм и выше, а это значит, что проем для фасадов должен быть не меньше 900 мм. Если двери будут распашными, то створки должны быть как можно меньше по ширине. К тому же нагрузка на петли будет умеренной, а потому и шкаф простоит дольше.

Второй важный момент — учет параметров комнаты и предполагаемой загрузки шкафа. Под каждое конкретное помещение можно подобрать определенную конструкцию. Например, шкафы в виде трапеции и треугольника слишком сложны в плане расчетов, к тому же в них придется учитывать и особенную фурнитуру, и определенные детали. Подогнать правильно фасад без профессионального замерщика в этом случае практически нереально.

А может, классику?

Классический вариант углового шкафа имеет пять стен: вставляется он между секциями в мебельном гарнитуре. Система кажется сложной, но на деле она наиболее распространена и проста в изготовлении. А вот если ставить такую конструкцию как самостоятельный элемент — это слишком сложно, да и материалов для ее создания потребуется немало. Шкаф получится габаритным, займет много места, а вот убрать в него много вещей просто не получится. Так что если есть возможность, лучше всего создавать встроенный угловой шкаф своими руками: рабочее пространство в нем будет больше, а материалов потребуется намного меньше.

Варианты для кухни

Конечно, создать огромный своими руками нелегко. А потому чаще всего в спальню или гардеробную этот элемент мебели покупается. Но что делать, когда требуется конструктивное решение для кухни и при этом невозможно купить отдельно стоящий шкафчик? Ответ прост: «Сделать его самому!» Например, для кухни идеальной конфигурацией может стать Г-образная конструкция, состоящая из двух модулей, которые устанавливаются в угол.

Подобный угловой кухонный шкаф своими руками создать очень просто. Конструкция у него будет компактная и эргономичная, а потому даже в самой маленькой кухоньке он будет смотреться гармонично. Что касается количества полок и системы открывания-закрывания, то в этом вопросе главную роль играют предпочтения хозяев. При этом стоит помнить об обязательных нюансах.

  1. Не стоит пытаться пилить ЛДСП дома самостоятельно, поскольку особенность угловых конструкций в том, что их нужно точно подгонять друг к другу и тщательно соблюдать геометрию.
  2. Создавая угловой кухонный шкаф своими руками, не стоит экономить на фурнитуре. Например, используя раздвижной механизм дверей, покупайте полное оснащение для проемов, а экономия может привести к тому, что через год ваш шкафчик прикажет долго жить.
  3. Стоит внимательно отнестись к выравниванию пола и потолка, чтобы ваша конструкция идеально вписалась в отведенный ей проем.

Как собрать?

Сборка углового шкафа — процесс не из самых простых, а потому потратить на него можно немало времени. Для этого нужно будет запастись шуруповертом, молотком, гвоздодером, шестигранными ключами, перфоратором или дрелью, ножовкой. Стоит помнить, что все модули такой конструкции крепятся с помощью которые вставляются и закрепляются сразу. Обязательно нужно следить за тем, чтобы отверстия подходили друг под друга. До того, как монтировать дверцы, стоит заняться установкой монтажных планок и пластиковых подкладок для угловой петли — крепится она посредством саморезов.

Если вам требуется прикрепить угловой модуль к шкафу, то нужно выполнить крепления в нескольких местах. Это позволит сделать конструкцию прочнее и надежнее, да и простоит она намного дольше. Как видно, создать самый простой шкаф-купе угловой своими руками не очень легко, но вполне возможно. Это универсальный элемент мебели, поскольку он позволяет более рационально и грамотно использовать свободное пространство. Если создавать его своими руками, можно придать системе любые конструктивные и стилистические особенности, благодаря чему она идеально впишется в комнату или кухню. Ну и не стоит забывать о своевременном составлении чертежей — они точно будут нелишними, если вы хотите, чтобы угловой шкаф, своими руками созданный, был цельным и качественным.

Меблировка жилья — финальный шаг, объединяющий все ремонтно-дизайнерские этапы. В современной мебели должно сочетаться несколько важнейших качеств: эксплуатационная функциональность, внешний вид как таковой, соответствие общей дизайнерской идее.

Купе-системы или их элементы присутствуют практически в каждом жилье. Удобство и функциональность этой мебели бесспорны, а для таких дизайнерских стилей, как минимализм, урбан, хай-тек и вовсе незаменимы. В статье приводятся исчерпывающие рекомендации по самостоятельному изготовлению шкафа купе.

Преимущества

Рассмотрев плюсы и минусы этого класса мебели, мы получим полное представление о современном понятии шкаф с купе-системой открывания дверей.

Преимущества
Эргономика Стандартные конструкции требуют наличия «глухих» зон для открывания. В купе-системах двери при открывании-закрывании двигаются в одной плоскости по направляющим. Существенно экономится площадь помещения.
Вместительность Возможность произвольно конфигурировать внутреннее пространство (наполнение), что определяет вместительность. Единственное требование — эргономическая целесообразность.
Универсальность Вписывается в любой интерьер. Различные способы оформления и отделки позволяют установить шкаф в спальне, кухне, гостиной и т. д.
Функциональность Внутри, в отличии от обычных шкафов, можно хранить габаритные предметы, бытовую технику. Встраивать различные устройства — гладильную доску, верстак, столешницу и др.
Идеальное решение для узких помещений Для узких проходов и коридоров шкаф купе — это часто единственное решение. Только его можно поставить в таких местах и комфортно эксплуатировать.
Зонирование Двойное функциональное назначение. Используя такую мебель, можно с легкостью зонировать помещение, то есть она может выполнять ещё и функцию перегородки.
Разнообразие дизайнов Никаких ограничений для внутреннего наполнения. Большое количество материалов для изготовления фасадов, что позволяет воплотить любой дизайнерский замысел.
Использование зеркала На фасад можно установить зеркало. Это улучшит функциональность помещения и визуально расширит пространство.
Надежность при эксплуатации Двигающиеся по направляющим двери прослужат намного дольше, чем открывающиеся на петлях.

Недостатков значительно меньше, но они есть:

Недостатки
Выход из строя раздвижной системы Происходит только в случае приобретения некачественной раздвижной системы.
Потребность в дополнительном освещении Если размеры большие, потребуется провести дополнительный свет, он значительно повышает эксплуатационный комфорт.
Необходимость чистки направляющих Со временем нижние направляющие засоряются, что может служить препятствием для передвижения ролика. Поэтому иногда приходится чистить пазы направляющих.
Зеркало быстро пачкается Если в отделке применено зеркало, то его придется часто мыть от пятен и следов рук.
Нет возможности перестановки При проектировании размеры связаны с конкретным местом расположения шкафа. Не подходит для любителей частых перестановок.

Разновидности по форме

Существует несколько разновидностей, они имеют конструктивные и внешние отличия:

  • встроенные;
  • отдельно стоящие;
  • угловые;
  • диагонально-угловые.

Рассмотрим каждую из них по отдельности.

Встроенный

При сооружении такого шкафа отсутствует верх, задняя стенка и основание. Изготавливаются только перегородки. Прикручивается вся конструкция непосредственно к потолку, стенам и полу. В качестве фиксации используются металлические уголки.

Это стационарная конструкция, и она является неизменной частью созданного интерьера.

Отдельно стоящий

Имеет боковины, верхнюю, нижнюю, заднюю часть и раздвижные двери. Это полноценный отдельный предмет меблировки. Возможно его перемещение, не привязывается ни к каким элементам оформления.

Угловой

Отличное решение для небольших квартир, где дорог каждый метр. Повторяет форму угла и позволяет рационально использовать пространство помещения.

Диагонально-угловой

Это разновидность углового, но фасад не повторяет форму угла, а делается диагональным. Повышенная вместительность такой конструкции определяет частое её использование как гардеробной.

Используемый материал

Мебель с раздвижной системой дверей изготавливается из разнообразных материалов. В таблице приведены основные из них:

Материал

Самый распространенный и часто используемый. Плита ДСП, имея невысокую цену, отличается достаточной прочностью. Огромный выбор фактур, цветов, рисунков позволяет изготовить фасадную часть для любых дизайнерских решений. Есть один, но существенный, недостаток — тяжело поддается тонкой обработке. По этой причине, из ДСП или ЛДСП изготавливают преимущественно простые конструкции.

Экологичный материал, легко поддающийся обработке. Разнообразие покрытий фасадов не меньше, чем у ДСП. Практичный и доступный материал.

Дорогостоящий вариант, но натуральное дерево прослужит долго. Великолепное украшение в любом интерьере.

Типы по конструкции

Классификация по конструктивным отличиям следующая:

  1. встраиваемые;
  2. корпусные.

Встраиваемый . Отсутствует потребность в верхней, нижней и боковых частях. Их функцию выполняют стены, пол и потолок ниши. Для изготовления можно использовать гипсокартон, что уменьшит общие затраты на изделие.

Корпусной . Главное отличие от обычного шкафа – метод открывания дверей. При необходимости, можно передвигать. Возможна перевозка (переезд) без разборки. Минус – повышенный расход материалов, так как изготавливаются боковые, нижние и верхние стенки, тыльная часть.

Теперь подробнее рассмотрим организацию внутреннего объёма шкафа.

Конструктивные особенности

При проектировании следует учитывать эргономико-эксплуатационную специфику.

Рассмотрим основные конструктивные элементы шкафа купе.

Ширина дверей

Выбор размера дверей зависит от факторов:

  • производители раздвижных систем ограничиваются определенными размерами. Некоторые системы позволяют изготавливать створку шириной до 120 см;
  • на ширину влияет количество внутренних секций. К каждой секции должен быть свободный доступ;
  • на выбор влияют личные предпочтения. Правил особых нет, если это не выходит за рамки ограничений, перечисленных выше.

Оптимальная ширина, отработанная на практике — это от 600 до 900 мм. Такой размер обеспечивает наиболее комфортные условия пользования.

Раздвижные системы

Раздвижные системы классифицируются по двум основным критериям:

  1. материал профиля;
  2. принцип раздвижения.

Для изготовления профиля подвижной системы используют алюминий или сталь. Материал раздвижной системы выбирается, как правило, такой же, как и применённый для каркаса двери. Стальные конструкции дешевле, но в большинстве случаев предпочтение отдаётся алюминиевым.

Конструктивно производятся два типа систем — нижнеопорная и верхнеподвесная. В нижнеопорной — дверь с роликами двигается по рельсе. В верхнеподвесной — её ролики перемещаются по верхним направляющим.

Высота

Высота выбирается произвольная. Единственным ограничением могут быть потолки или маленький рост хозяев квартиры/дома. Изготавливаются конструкции как от потолка до пола, так и меньшей высоты.

Стандартная длина используемого материала для стенок 270 см. Стандартная квартира имеет высоту потолка 260–270 см. Практически совпадающие размеры позволяют не пилить и не наращивать элементы конструкции.

Для потолков выше 270 мм (при желании иметь шкаф от пола до потолка) есть два решения. Первое — листы материала стыкуют до необходимой длины. Второе — собирается антресоль. Стыковать листы можно на высокоточном оборудовании специализирующихся на таких услугах компаний.

Глубина полок

Глубина полок определяет повседневное удобство пользования шкафом. Оптимальный и рекомендованный показатель — 60–70 см. Обычно в шкафу размещается штанга для плечиков, ширина которых около 48 см. Глубина в 60 см полностью исключит контакт внутренней поверхности двери и одежды, повешенной на плечики. Большинство мебельных аксессуаров (коробки, лотки и др.) имеет ширину 50 см. Глубже полки делать не следует, так как добираться «под стенку» при размещении вещей уже будет неудобно.

Не всегда габариты помещений позволяют устанавливать мебель с максимально рекомендованной глубиной полок. Но и по минимальной глубине есть ограничения. Оптимальным вариантом может быть глубина 40 см. Учитывая, что 10 см уходит под механизм раздвижных дверей, можно приобрести небольшие плечики шириной 30 см. Как вариант, монтаж подвесной штанги (штанг), перпендикулярной дверям и задней стенке, в этом случае, ширина размещаемых плечиков не ограничена.

Такое решение намного лучше, чем полностью отказаться от установки шкафа, тем более, что даже такая «узкая» конструкция для малогабаритных квартир — идеальное решение.

Длина

При проектировании длина шкафа выбирается в соответствии с местом его дальнейшей установки.

Высота расположения полок и штанг

Высота между полками составляет 250–350 мм. Правило выбора простое: больше глубина полок — больше расстояние между ними, меньше глубина — расстояние меньше. Такая зависимость связана с удобством доступа к стопкам белья расположенным в глубине полки (у задней стенки).

При проектировании антресоли следует учитывать размеры вещей, предполагаемых к хранению на ней. Если это чемоданы, то высота антресоли должна быть равной высоте чемодана, плюс небольшой запас.

Высота монтажа штанги для плечиков определяется длиной размещаемой на ней одежды. Максимальная высота будет равна самой длинной вещи. Усреднённая длина типичных предметов гардероба:

  • рубашки — до 100 см;
  • куртки — до 110 см;
  • длинная одежда — до 130 см;
  • плащи и шубы — до 150 см.

Эти вычисления приблизительные, так как длина одежды зависит от роста, фасона и других параметров.

Видео:

Схемы и чертежи

На схемах показаны различные варианты проектов и технологии сборки мебели:

Устройство внутри

При проектировании наполнения шкафа купе, в первую очередь, делается зонирование внутреннего пространства. На рисунке показана универсальная схема разбивки на зоны хранения различных вещей:

Покупая готовое изделие, придется согласиться с конфигурацией наполнения, предложенной производителем. Самостоятельное изготовление позволит максимально учесть размеры, функциональное назначение, место расположение различных зон и многое другое, что, в конечном итоге, обеспечит максимальный эксплуатационный комфорт.

Ниже приведена таблица с примерами часто используемых элементов внутреннего наполнения и зонирования шкафа купе с их помощью.

Зонирование

Полки — один из основных элементов наполнения. Они могут быть стационарными и выдвижными, сплошными и вентилируемыми, половинными и на всю глубину, и т.д.

Ящики — второй по значимости элемент шкафа.

Штанга подвес — необходима для одежды на плечиках. Материал изготовления различный, чаще металл.

Удобные для хранения корзины. В них хорошо видны все вещи, что создаёт определённое удобство.

Это устройство так и называется – брючница. Брюки всегда выглажены и готовы для одевания.

Штанга (вешалка) для хранения галстуков — удобно выбирать, не мнутся, правильный подвес предохраняет от изменения формы.

Удобное размещение ремней, как альтернатива — хранение на полке в рулончиках.

Компактное и удобное хранение нижнего белья.

Размещение постельного белья, полотенец, некоторой одежды в стопках на полках.

Для хранения блузок, лёгких блейзеров, коротких сарафанов выделяется значительная часть внутреннего объёма. В проеме устанавливается труба с плечиками. Можно сделать несколько таких отделов — для коротких и длинных вещей.

Отдел для аксессуаров — браслеты, часы, очки и др. Эти предметы рекомендуется хранить в выдвижных ящиках. Внутри пространство можно разделить на отдельные ячейки.

Полочки для хранения обуви. В верхней (антресольной) части можно разместить обувь в коробках.

Крючки, подвесы, карабины, кольца и другие приспособления для сумок.
Походные чемоданы Редко используемые (раз в год во время отпуска) чемоданы поместите на дальние (верхние) полки или антресоль.

Один из вариантов для постельного белья. Ширина полки до 80 см, высота — до 60 см.

Характеристики основных элементов наполнения:

  • выдвижные и стационарные полки. Для удобного использования, расстояние между ними от 350 до 450 мм;
  • выдвижные ящики. Два типа — полностью выдвижные (на 100%), частично выдвижные (на 80%). Могут быть оборудованы доводчиками, обеспечивающими плавное полуавтоматическое закрытие ящика;
  • антресоли, известные как труднодоступные полки. Располагаются в верхней части. На них хранятся редко используемые и габаритные вещи;
  • штанги необходимы для плечиков. Монтируются по ширине шкафа;
  • пантографы или специальные «мебельные лифты». Благодаря им одежда хранится на необходимом уровне и легко выдвигается специальной штангой. Бывают электрическими или механическими;
  • корзины удобны для хранения мелких вещей. Оборудуются роликами и направляющими.

Фасады

Продуманное до мелочей внутреннее наполнение будет резко диссонировать с неудачно выбранными фасадами. Именно фасады придают всему шкафу особый законченный вид. Рассмотрим несколько вариантов их исполнения.

Зеркальные

Зеркало визуально увеличивает пространство и делает помещение более светлым. Может быть цельным или поделенным на несколько частей. Большой вес зеркала определяет необходимость подбора качественных и надежных роликов. Такой фасад создаёт дополнительные хлопоты по обслуживанию — зеркало быстро пачкается. Его придется регулярно вытирать и мыть, особенно, если в семье есть маленькие дети.

Для фасадных зеркал применяется разнообразная отделка — пескоструйные узоры и рисунки, напыление всевозможных оттенков (серебро, изумруд, золото и т.д.) для стекла, печать цветных изображений и многое другое. В целях безопасности зеркало с внутренней стороны покрывается противоударной (броне-) пленкой. Если зеркало разобьется, осколки не разлетятся.

Стеклянные

Стекло не менее популярно, чем зеркало, фасады оснащаются небьющимся. Преимущественно используется матовое стекло с рисунком. Оригинально смотрятся вертикальные, горизонтальные полоски, делящие полотно на отдельные квадраты.

МДФ и ДСП

Эти материалы ламинируются пленкой. Фасады выглядят массивно и тяжело. Для их установки понадобятся надежные роликовые системы. Одно из преимуществ – огромный выбор цветов, оттенков и рисунков, по фактуре — от матовых до ярко глянцевых.

На МДФ и ДСП фасады можно наносить фотопечать.

Это основные виды фасадов, используемые при изготовлении шкафов купе. Можно комбинировать их между собой. В этой статье приводятся фотографии с немалым количеством оригинальных идей по изготовлению фасадов.

Пошаговая инструкция по изготовлению

Приклейка кромочной ленты

После нарезки всех элементов кромочная лента наклеиваетсяна торцы плиты. Последовательность выполняемых операций:

Инструкция по приклеиванию кромки к торцу заготовок

Если нет помощника, можно воспользоваться нехитрым приемом. Потребуется небольшой ящик и быстрозажимная струбцина. Струбцина прижимает доску к ящику, обеспечивая устойчивость заготовки и удобство приклейки кромочной ленты.

Одна из сторон кромочной ленты имеет клеящую поверхность. Разогрев до высокой температуры ее легко приклеить к заготовке.

Отрезаете кромку необходимой длины. По краям оставьте запас в 1 см. Отрезать после наклеивания можно обычными ножницами.

Для приклеивания положение температурного датчика утюга устанавливаете на «2».

В целях безопасности оденьте на левую руку две перчатки. На ладони не должно быть катышек.

Утюгом ведите по кромочной ленте, а левой рукой (ровняя) её придерживайте.

Проводим утюгом в противоположном направлении, одновременно рукой в перчатке плотно прижимаем (разглаживаем) кромочную ленту.

Рукой разглаживаем кромку еще несколько раз.

Применение специального валика. Приклеиваете утюгом кромочную ленту и следом прокатываете валиком. Очень удобно.

Остывшую ленту, острым ножом с торца осторожно обрезаем остатки.

Получаем такой срез.

Повторяем процедуру для всех торцов заготовки. Отмеряем ленту с запасом 1 сантиметр, с каждого края.

Приклеиваем утюгом и разглаживаем.

Остывшую кромку срезаем. Уже наклеена кромка на прилегающей грани, срез делаем очень аккуратно.

Со всех сторон срезаем продольные остатки выступающей кромки.

Результат. Проклеиваем кромочной лентой торцы оставшихся заготовок.

Все срезы зашлифовываются специальным бруском. Внутренняя часть его заполнена поролоном, снаружи — мелкофракционный абразив.

Шлифовка срезов делается только продольными движениями.

Обработка основных элементов проводится аналогично.

Сборка

Согласно проекту раскраиваются детали. Эту операцию лучше сделать в мастерской на специальном форматном станке. После раскройки и наклейки кромки собираем шкаф:

Инструкция по сборке каркаса

Для работы потребуется собрать дополнительное устройство, состоящее из металлической полоски и двух соединённых углом отрезка доски. Получается уголок с металлической направляющей. Ещё потребуются две быстрозажимные струбцины. С помощью этого приспособления очень удобно соединять заготовки под прямым углом.

Делаем проверку угольником — должно быть 90˚.

Откладываем от верхнего края 70 мм.

В примере используется плита 16 мм, поэтому, от края необходимо отступить 9 мм. Почему не 8 мм? Потому, что плита выступает на 1 мм за край, образуя маленький бортик. Середина торца примыкающей плиты находится на расстоянии 9 мм.

Отметка для сверления.

Подобная отметка ставится и снизу.

Используя сверло, делаем отверстия для креплений.

Специальное сверло заменяет сразу три. Оно позволяет сделать основное отверстие, поясок и снять фаску за одну операцию.

Сверление.

Закручиваем конфирмат шуруповертом.

Закрепив боковину, согласно проекту размечаем места установки полок.

Далее, используя угольник, ставим отметки с двух сторон под отверстия для крепления полок.

Отметки, по которым будут сверлиться отверстия под конфирматы.

Собранное в начале работ приспособление удобно использовать для крепления полок. Отмеряем рулеткой 1/2 толщины плиты. Толщина плиты — 16 мм, поэтому от метки отступаем 8 мм.

На этом уровне устанавливаем полку, применяя быстрозажимные струбцины.

Здесь хорошо видно, что метка — посередине торца заготовки. Все готово для сверления.

Сверлим.

Закручиваем конфирматы.

Аналогично устанавливаем оставшиеся полки.

Устанавливаем поперечину. И прикручиваем каждую полку конфирматами.

Зафиксировав поперечину быстрозажимной струбциной, скручиваем её конфирматами сверху и снизу, после закрепляем каждую полку.

Так собирается нижняя часть шкафа купе. Струбциной зажимаем полосу из плиты и с торца закрепляем ее конфирматом.

Снизу просверливаем неглубокие отверстия для установок мебельных ножек.

Закручиваем металлическую втулку с наружной и внутренней резьбой.

Используя шестигранник, подтягиваем (утапливаем) до необходимого положения.

Во втулку закручиваем ножку с пластиковой опорой. Благодаря этому, мебель можно будет передвигать и ровнять по уровню.

Две части опорной ножки в сборе.

После сборки шкафа на его тыльную сторону обычными гвоздиками крепится ДВП лист.

Крепление ДВП начинаем сверху. Наклоняя шкаф из стороны в сторону, добиваемся угла 90˚между боковиной и верхней планкой. Прибиваем боковые и нижнюю стороны листа ДВП.

При сборке не использовались такие пластиковые мебельные уголки. Почему? Применение конфирмата намного практичней, так как он вкручивается в плиту на несколько сантиметров и надежно соединяет конструкцию, придавая ей дополнительную жёсткость.

Шляпки конфирматов закрываем декоративной заглушкой.

В такой же операционной последовательности можно собрать шкаф купе любой конфигурации.

Видео:

Изготовление дверей

Дверь состоит из каркаса, металлических направляющих и системы роликов. Заказывать её стоит в компании, профессионально занимающейся подобными системами. Специализированное программное обеспечение по заданным размерам просчитает все элементы и выдаст полную спецификацию для сборки. По размеру дверей вырезаются зеркала или плиты из других материалов для крепления в каркасы.

Элементы для раздвижной системы

Вертикальные стойки/ручки для боковых частей двери.

Уплотнительная резинка для зеркала.

Самоклеющаяся щетка для смягчения удара дверей при их открывании/закрывании.

Скобы для фиксирования дверей в крайних положениях.

Основные детали для сборки дверей выполнены из алюминия. Все металлические комплектующие обязательно должны быть покрыты защитной пленкой, предохраняющей их от царапин во время транспортировки.

Сборка раздвижной системы

Рассмотрим пошаговую сборку дверного полотна. В нашем примере будут две створки из зеркала.

Готовый шкаф купе
Инструкция по сборке дверей

Дверь располагается в горизонтальном положении и обеспечивается свободный доступ со всех сторон.

В верхней части вертикальной стойки, одновременно служащей и ручкой двери, сверлим два крепежных отверстия.

Нижнее — диаметром 6,5 мм.

Верхнее отверстие — 10 мм. Через него будет крепиться верхний профиль дверей и ролик.

Нижняя часть того же вертикального профиля. Верхнее отверстие — 10 мм, нижнее — 6,5 мм. Расстояние от края первого отверстия — 7 мм, второго — 43 мм. Ближе к краю будет крепиться нижний ролик. Второе отверстие — для винта, соединяющего с профилем.
Монтаж профиля Сверху фиксируем резиновый уплотнитель профилем, аккуратно вставляя его.

Процедуру выполняем последовательно на всех гранях. Резиновый уплотнитель на углу не отрезаем, а непрерывно укладываем по всему периметру.

Закрутить следует не до конца

Этот винт закручивается не до конца. Позже в него будут установлены верхние ролики.

Устанавливаем верхние ролики и затягиваем винт до упора.

Установленный в нижней части двери резиновый уплотнитель.
Также закручивается шуруп с верхним роликом В верхней части закрепляем вторую пару роликов.

Устанавливаем нижний ролик. Поджимаем пружину на ролике и аккуратно вставляем его в отверстие, закрепляем винтом.

Винт затягивается шестигранником. Шкаф с установленной первой дверью.

В той же последовательности собираем и монтируем вторую дверь.

Дополнительно устанавливаем вспомогательные элементы — трубу для плечиков и др.

Видео:

В конце должно получится вот так

Предлагаем ознакомиться со схемами и чертежами. Они помогут создать собственный проект.

Видео:

Видео:

Фото

Шкафы-купе на сегодняшний день — одни из самых популярных элементов современного интерьера. И это неудивительно, ведь с помощью них можно максимально сэкономить пространство, украсить помещение и упорядочить вещи. Ну, а для владельцев небольших квартир это просто находка!

У меня в доме продолжается ремонт, и сейчас пришло время подобрать новый шкаф для спальной . Я всегда хотела иметь большую гардеробную комнату, в которой бы поместилось всё, что нужно активной девушке. Чтобы и платья, и обувь, и куртки, и постельное белье, а если еще и места для спальника и лыж найти — то это вообще мечта!

Однако в современных квартирах жилплощадь совсем не предназначена для такого женского раздолья. Тем не менее, оптимальное решение есть, и это — угловой шкаф-купе .

Угловой шкаф-купе в спальню

Шкаф в спальной. Сколько пикантных историй о горе-ухажерах и недальновидных молоденьких хозяйках хранится в его вместительных внутренностях! И если взглянуть на предметы подобных историй с другого ракурса, то такой шкаф должен действительно обладать достаточно вместительными размерами, даже если спальная комната не «блещет» своими габаритами.

  1. Спальная комната — это зона отдыха, спокойствия и неги, где излишек вещей способен внести дисгармонию. Обустройство спальной комнаты шкафом-купе разгрузит пространство и даст возможность наведения порядка, способствующему идеальному отдыху.
  2. Угловой радиусный шкаф-купе — просто потрясающее решение для небольшой, но очень уютной спальни.

  3. А такой шкаф станет хорошим вариантом как для спальни родителей, так и для комнаты подростка.

  4. Этот белый красавец занял свое почетное место в гостиной. Тем не менее, переместив его в спальню — он достойно может заменить все места хранения в спальне.

  5. Просто и со вкусом!

  6. Вот он — практически идеальный вариант для меня.

  7. Оригинальное размещение подсветки играет определенную роль и считается основным аспектом при создании эффекта визуального расширения пространства.

  8. А это уже практически полноценная гардеробная комната . Даже люстра есть!

  9. В дизайнерском оформлении самую важную роль играют не финансовые возможности, а правильность пропорций и расставленных акцентов для получения живого и гармоничного интерьера.

  10. Ну, а это решение применимо в любую из комнат. Занимает такой шкаф немало места, зато и выглядит очень эффектно!

  11. Предлагаю тебе ознакомиться с чертежом небольшого углового шкафа.
  12. А такой шкаф может украсить спальню маленькой принцессы или юного рыцаря.

  13. Просто шикарный чертеж радиусного углового шкафа-купе.

  14. А это чертеж большого и просторного гардеробного уголка.

  15. Думаю показать мужу эту схему. Это именно то, что нужно для нашей спальни!

  16. Еще один хороший чертеж шкафа.

  17. Просторно и светло!

  18. Совсем не большой, но достаточно вместительный.

  19. Увеличению пространства и лучшей освещенности способствуют зеркала, установленные в створках шкафа-купе.Это могут быть, как цельные зеркальные панели, так и инкрустированные при помощи пескоструйной печати с различными изображениями.

  20. А такой шкаф — просто рай для любой женщины.

  21. Отличное решение для любителей скругленных и волнообразных форм.

  22. Этот вариант придется по душе всем влюбленным в восточную культуру и их искусство.

  23. Я просто в восторге от этого решения. Вместится всё по-максимуму!

  24. Стильная идея. Пожалуй возьму на вооружение!

  25. Трапециевидная конструкция углового шкафа-купе имеет различные конфигурации и самый эффектный внешний вид. Как правило, такие устанавливают в больших просторных спальнях.

  26. Очень мило, не правда ли?

  27. А как тебе такой вариант. Интересно и очень функционально!

С помощью углового шкафа-купе можно использовать пространство помещения максимально полезно и рационально. Ведь этот элемент интерьера занимает минимальную площадь, довольно вместительный, имеет красивый внешний вид, а его раздвижные створки не создают физических неудобств.

И если ты, как и я, ищешь подходящее решение для своей спальни — непременно закажи или сделай такой шкафчик.

Также предлагаю тебе ознакомиться с интересными идеями применения гипсокартона в интерьере.

Красивого тебе ремонта, удачных интерьерных находок и вдохновения. Поделись этими полезными и интересными идеями со своими друзьями — они будут благодарны тебе за это.

Июл 13, 2017 Сергей

Пошаговая инструкция по сборке шкафа-купе

Шкаф-купе – достаточно габаритная мебель, поэтому поставляется в разобранном виде. Сборка шкафа-купе – не слишком сложный процесс, если следовать руководству и работать аккуратно. Перед тем, как собрать шкаф-купе, важно внимательно проверить комплектацию на предмет наличия всех деталей, изучить инструкцию, подготовить рабочее пространство, а затем уже непосредственно приступать к работе.

Ниже описана подробная сборка шкафа-купе с иллюстрациями на примере стандартной фабричной модели. В зависимости от конструкции могут быть некоторые особенности, но схема сборки, как правило, стандартная. Инструкция актуальна для моделей с любым количеством фасадов.

Правила сборки

Важно строго следовать инструкции, чтобы правильно собрать шкаф-купе, сборки при этом могут немного отличаться в зависимости от типа конструкции, но всегда следуйте таким правилам:

• не нужно сразу распаковывать и перемешивать все детали из отдельных упаковок;

• соблюдайте порядок монтажа;

• внимательно изучите инструкцию;

• проверьте наличие всех материалов и фурнитуры;

• сбор шкафа-купе производится от низа к верху;

• зеркальные фасады устанавливаются в последнюю очередь;

• перед сборкой рассортируйте детали по группам.

Инструменты для работы

Чтобы собрать шкаф-купе 2-3-4-дверный, нужны такие инструменты:

• шуруповёрт;

• дрель с комплектом свёрл;

• отвёртка;

• рулетка;

• нож-косяк;

• канцелярский нож;

• шестигранник;

• бита для конфирматов;

• шило;

• киянка из резины;

• простой молоток;

• карандаш;

• наждачная бумага.

Порядок сборки

Как собрать шкаф-купе – пошаговая инструкция:

1. Сделать разметку.

2. Установить ножки.

3. Смонтировать боковины.

4. Установить крышку.

5. Закрепить заднюю стенку из ДВП.

6. Установить и выровнять конструкцию.

7. Смонтировать направляющие.

8. Установить микролифты.

9. Установить раздвижные двери.

В зависимости от модели могут быть нюансы. Чтобы правильно понимать, как самим собрать шкаф купе, внимательно изучите схему сборки. Обычно детальная схема присутствует в комплекте. Если её нет, можно воспользоваться стандартной схемой.

Разметка

Нужно замерить длину гарнитура от того угла помещения, где он будет установлен. Далее карандашом обозначают границы. Следует разметить все отделения шкафа, разметить расстояние между полочками, предварительно промерив их длину.

Крепление ножек

С ножек нужно снять пластиковые заглушки. Они убираются руками или ножом. Детали крепятся к низу основания посредством отверстий диаметром 10 мм. Некоторые шкафы имеют регулируемые опоры, крепящиеся к основанию на определённом удалении от края. Высоту таких ножек можно изменять в диапазоне 10-14 см.

Затем к нижней части изделия крепятся штифты и минификсы. Важно правильно определить сторону секций.

Далее регулируют ножки до достижения горизонтальности основания. Проверить можно уровнем или направляющими. Если основание выставлено ровно, направляющая будет прилегать плотно.

Монтаж стенок

Далее производится непосредственно сборка мебели, шкаф-купе начинают монтировать с боковин. Желательно делать это вдвоём. Боковины фиксируются на основании посредством штифтов.

Сначала ставят одну боковину, затем внутренние перегородки, после чего вторую боковую стенку. Они соединяются между собой полками. Как правило, отверстия для монтажа уже просверлены. Детали крепятся конфирматами с помощью шестигранника. Чтобы не перетянуть, лучше затягивать вручную.

Установка верхней части

Сборка шкафа-купе 2-3-4-дверного и более, независимо от количества фасадов, третьим этапом предполагает монтаж верхнего модуля. Минификсы монтируются в отверстия диаметром 16 мм в корпусных панелях. Посредством их завинчивания основание и верхняя часть стягиваются боковинами. После установки минификсы закрывают заглушками, если они присутствуют в комплекте. Если их нет, желательно купить детали самостоятельно. Они требуются не просто для эстетичности, но и защиты крепежей от пыли и влаги.

Крепление задней стенки

Перед тем, как собрать шкаф-купе внутри, нужно правильно зафиксировать заднюю стенку из ДВП. Проверьте правильность углов, сравнив размеры диагоналей. Важно, чтобы они строго совпадали. Также углы можно проверить угольниками. Однако допустимо небольшое отклонение, что обусловлено небольшой толщиной стандартных листов ДСП – 16 мм.

Лист ДВП крепится к корпусу маленькими гвоздями (должны быть в комплекте). Делайте одинаковые отступы с каждой стороны. Края стенки должны быть параллельными боковым опорам.

Обычно стенка монтируется из нескольких листов ДВП. Чтобы между ними не оставалось зазоров, применяются специальные планки с пазами. Зачастую планки приходится укорачивать, что легко делается канцелярским ножом. Перед монтажом стенки рекомендуется сделать разметку. Прибивать нужно посередине панелей. Можно наглядно ознакомиться с процессом сборки шкафа-купе на видео и фотографиях.

Установка и выравнивание

Далее конструкцию располагают в том месте, где она будет эксплуатироваться. Проверьте надёжность крепления ножек, иначе они отломаются в процессе переноски изделия.

Повторно производится регулировка ножек для достижения идеальной горизонтальности и вертикальности. По уровню следует ориентироваться в верхней и нижней частях конструкции. Уровень нужно приложить к днищу, боковинам и внутренним перегородкам. Горизонтальность и вертикальность конструкции прямо влияет на плавность хода фасадов.

Если гарнитур интегрируется в нишу, на этом этапе крепятся фальш-панели. Обычно они фиксируются дюбелями с шурупами, поэтому потребуется дрель или перфоратор (исходя из материала стен). Далее остаётся подготовить внутренние элементы с направляющими и собрать. Сборка шкафа-купе на видео и изображениях наглядно демонстрирует все действия.

Монтаж направляющих

Направляющие, как правило, поставляются без отверстий, поэтому их нужно выполнить самостоятельно посредством дрели со сверлом по металлу диаметром 4 мм. Главные отверстия делаются по краям и в центре, дополнительные – на расстоянии порядка 60 см.

В проёмы нижнего рельса следует завести стопоры. Они входят плотно, поэтому нужно использовать отвёртку и пассатижи. Внимательно изучите процесс сборки шкафа-купе 2-3-4-дверного на видео и фото, чтобы не повредить стопоры. Они выполнены из пружинящей стали, поэтому легко ломаются.

Видео: https://youtu.be/nSxN7GNMW8U

Установка стопоров в пазы зависит от количества дверей:

• 2 – один в ближний, второй – в дальний паз.

• 3 – 2 в ближний, 1 – в дальний

Затем направляющие монтируют в корпус посредством саморезов. Отступ нижнего рельса от края должен составлять 1,5 см. Делать отступ при монтаже верхней части не нужно.

Монтаж микролифтов

Каждый микролифт крепится посредством 4 саморезов. Они фиксируются на верхней полке. Если беспокоитесь, что 4 самореза не выдержат тяжёлую одежду, замените их на болты. В последнем случае нужно сделать отверстия диаметром 4 мм.

Если изделие имеет глубину более 45 мм, вместо микролифтов часто монтируют штангу из трубчатого профиля диаметром 25 мм. Деталь фиксируется на стенках посредством фланцев. Это позволяет удобно вывешивать вещи на плечиках параллельно перегородкам.

При самой популярной глубине шкафа-купе в 60 см фланцы необходимо устанавливать на расстоянии 27 см от задней панели. От границы ДСП следует отступить 10 см. Сначала во фланец вставляется штанга, а затем он прикручивается к панели. Болты затягиваются шестигранником.

Монтаж раздвижных фасадов

Сборка шкафа-купе завершается монтажом фасадных частей – раздвижных дверей. Снимите транспортировочную плёнку и проверьте правильность монтажа роликов. Иногда они зафиксированы неправильно, вследствие чего их в дальнейшем нельзя будет регулировать. Для регулировки высоты имеется специальный винт, позволяющий приподнимать или опускать створку.

Сначала каждую дверь нужно аккуратно завести в верхний рельс, а затем – в нижний. Важно, чтобы ролик строго попал в соответствующий паз нижней направляющей. Необходимо, чтобы сразу попадали оба ролика, поэтому стоит выполнять эту работу вдвоём. Первым монтируются внутренние двери, затем наружные. Если модель трёхдверная, сначала устанавливают центральный фасад, после чего боковые.

Можно более подробно и наглядно изучить как собрать шкаф-купе на видео. Крайне важно работать не спеша, чтобы не повредить детали конструкции. Строго следуйте инструкции. После завершения сборки остаётся только приклеить отбойники (ворсистые ленты с самоклеящейся поверхностью). В конце остаётся только настроить положение роликов, чтобы между дверьми не было зазоров. Для поднятия фасада болт затягивают, для опускания – ослабляют. Для подстройки используется винт, расположенный внизу профиля дверей. Верхний установлен для фиксации, его вращать не следует.

Видео: https://youtu.be/VySNWk1tCbU

На этом сборка фабричного шкафа-купе завершена. Инструкция актуальна для моделей с любым количеством дверей. Отличия заключаются только в порядке их монтажа. А приобрести качественный шкаф-купе предоставляется возможность в мебельном интернет-магазине «Mebli CITY». Поставщик предлагает широкий ассортимент. Все модели поставляются с инструкцией по сборке и просверленными отверстиями.

Шкаф-купе «Анабель» 2140х2120х524

Шкаф-купе средних размеров. Рациональное решение практически для любого помещения. Отличный выбор для спальни. Имеет прямую трёхдверную конструкцию. Оснащён зеркальными фасадами. Привлекает лаконичным дизайном с корпусом белого цвета, лёгким карнизом и ненавязчивым узором на зеркальных дверях. Модель будет хорошо выглядеть в любом современном интерьере. Также подойдёт для некоторых классических стилей благодаря наличию карниза и узора.

ЗАКАЗАТЬ ЭТОТ ШКАФ-КУПЕ

Шкаф-купе «Анжелика»

Компактный шкаф-купе прямой двухдверной конструкции. Имеет ширину всего 1,5 м, поэтому поместится даже в самой маленькой комнате. На обоих дверях имеются большие зеркальные вставки. Модель выполнена в стильном белом цвете с матовой фактурой. Шкаф привлекает округлым карнизом, элементами фигурной резьбы и оригинальными орнаментами. Модель гармонично впишется в светлый интерьер любого традиционного стиля.

ЗАКАЗАТЬ ЭТОТ ШКАФ-КУПЕ

Шкаф-купе «Соломия» 2100х2400х600

Трехдверный шкаф-купе средних габаритов. Практичный выбор для комнат любых размеров. Обладает продуманным внутренним наполнением: 2 тумбы для обуви, 2 антресоли, 6 полок разной высоты и 2 больших отделения со штангами. Шкаф-купе выполнен в минималистическом дизайне с простыми формами и правильными линиями, представлен в нескольких вариантах окраски. Модель лучше всего впишется в современное оформление.

ЗАКАЗАТЬ ЭТОТ ШКАФ-КУПЕ

Шкаф-купе «Мебель-Сервис Квадро»

Бюджетный шкаф-купе с двумя дверями. За счёт средних размеров хорошо впишется в интерьер большинства комнат. Отличается практичным внутренним наполнением. Изготовлен из качественной ламинированной ДСП. Выполнен в минималистическом дизайне с простыми формами и текстурой дерева. Прекрасно сочетается с современными дизайнами жилища.

ЗАКАЗАТЬ ЭТОТ ШКАФ-КУПЕ

Шкаф-купе «Скай С-2» 3Д (зеркало)

Ёмкий шкаф-купе для спальни. Имеет прямую трёхдверную конструкцию. Центральный фасад модели является практически полностью зеркальным, поэтому может заменить полноценное дерево. Корпус шкафа выполнен из ламинированной ДСП, фасад – из фрезерованной лакированной МДФ. Модель привлекает роскошным дизайном с массивными подиумом и карнизом, фигурной резьбой и оригинальными орнаментами. Может быть выполнен в белом с серебрением или ореховом цвете. Идеальный выбор для классического оформления комнаты.

ЗАКАЗАТЬ ЭТОТ ШКАФ-КУПЕ

Шкаф-купе – это обязательный гарнитур, который должен быть в каждом жилище. К нему предъявляется несколько важных требований: вместительность, надёжность, удобство использования и гармоничность сочетания с общим оформлением помещения. Для приобретения модели, которая полностью соответствует этим и вашим индивидуальным требованиям, воспользуйтесь предложениями компании «Mebli CITY». В ассортименте представлены шкафы-купе различных размеров, форм и стилей. Компания предлагает изделия разных ценовых категорий – от бюджетных до премиальных.

Как самостоятельно собрать угловой шкаф: инструкция

Угловой шкаф — это отличный вариант для рационального распределения пространства в малогабаритных квартирах. Еще одним преимуществом такой конструкции является то, что её можно легко собрать самостоятельно, не расходуя средства на услуги мастера-мебельщика. Как собрать угловой шкаф своими руками вы узнаете из этой статьи.

Какие бывают угловые шкафы

Помимо дизайна и материала изготовления, угловые конструкции отличаются также по форме:

  • Треугольные. Это конструкция без боковых стенок, которая занимает только угловую площадь, не отнимая при этом свободного пространства комнаты.
  • Диагональные. Конструкция этих шкафов имеет одну стенку с дверью, за счет боковых полок такой шкаф имеет больше простора во внутреннем пространстве.
  • Трапециевидные. Отличаются внутренними полками, расположенными чаще всего в форме трапеции и раздвижными дверями по диагонали. Монтируются, как правило, в нишах.
  • Г-образные. Такие конструкции занимают угол и площадь двух прилегающих стен.
  • Радиусные. Это шкафы с округлыми формами и необычным дизайном.

Способ установки

  • Встроенные. Задняя стенка отсутствует, крепление осуществляется к стене.
  • Корпусные. Стандартные шкафы с задними стенками и без привязки к определенному пространству.

Сборка фабричного шкафа

К шкафам, которые приобретаются у производителей, как правило, прилагается подробная инструкция по сборке и необходимая фурнитура: болты, гайки и саморезы. Пользователю понадобятся дополнительные инструменты:

  • Ключ шестигранник соответствующего размера.
  • Молоток.
  • Шуропуверт.
  • Если крепление будет производиться к стенам — дрель.
  • В некоторых случаях ножовка. Если есть необходимость в подгонке отдельных элементов.
  • Отвертка.

Пошаговая инструкция по сборке

Шаг 1. В первую очередь нужно внимательно разобраться с инструкцией производителя.

Шаг 2. Разложить комплектующие элементы и убедиться в наличии всех необходимых составляющих.

Шаг 3. Застелить пол картоном или клеенкой, чтобы избежать повреждений на покрытии.

Шаг 4. Следующим шагом станет проверка наличия отверстий для крепления секций, если они отсутствуют, то их нужно просверлить самостоятельно согласно схеме производителя. При сверлении нужно вставить и закрепить межсекционные стяжки.

Шаг 5. После того как отверстия нанесены можно приступать к формированию шкафа. Детали собираем в последовательности от больших к меньшим.

Шаг 6. Прикрепить все секции в соответствии с инструкцией. Важно избегать перекосов.

Шаг 7. После того как корпус собран на боковые стенки нужно прикрепить петли для дверей. При расчетах заранее нужно определить в какую сторону дверь будет открываться, и действовать исходя из этого в дальнейшем.

Шаг 8. Перед установкой двери необходимо вставить пластиковые накладки для угловых петель.

Шаг 9. При монтаже дверей фиксатор не следует закрывать сразу, сделать это лучше непосредственно после монтажа. Для регулировки двери нужно туго закрутить специальный болт в нижней её части.

Шаг 10. Наполнение шкафа нужно устанавливать после того, как все остальные элементы собраны.

Если в конструкцию входят выдвижные тумбы и полки то перед их монтажом необходимо закрепить направляющие на внутренние боковые стенки, они должны быть расположены строго напротив друг друга, так как любой перекос может привести к затруднению эксплуатации подвижных элементов. Если планируется, что ящик будет вмещать много вещей лучше для перестраховки сделать сразу по две направляющие с обеих сторон.

Шаг 11. После того как шкаф собран нужно закрыть заглушками под цвет конструкции все соединения.


Самостоятельная сборка углового шкафа предполагает аккуратные и внимательные действия, потому что при повреждении деталей на гарантию от производителей рассчитывать нельзя. Все дополнительные затраты придётся компенсировать за свой счет.

Пошаговое руководство по установке кухонных шкафов (сделай сам)

Установка кухонных шкафов является крупным проектом. Однако при наличии четких инструкций, достаточного количества времени и стандартных инструментов вы действительно сможете сделать это самостоятельно. Следуйте этому пошаговому руководству, чтобы начать работу на правильном пути и восхищаться хорошо выполненной работой, когда закончите.

В этом пошаговом руководстве по установке шкафа объясняется, какие инструменты использовать, какие дополнительные материалы вам потребуются и как подготовить место перед началом установки. Установка вашего шкафа пройдет более гладко, если у вас есть второй человек, который поможет вам. Как команда DIY, вы можете просмотреть каждый шаг работы, прежде чем начать, и подготовить почву для успешной установки.

Экспертный совет:

Если вы планируете покрасить кухню в рамках проекта ремонта, рассмотрите возможность сделать это перед установкой новых кухонных шкафов. Покраска стен и отделка в первую очередь гарантируют, что шкафы не будут забрызганы.

Используйте эти стандартные инструменты и расходные материалы для сборки и установки шкафа.

  • Схема шкафа
  • Аккумуляторная дрель
  • Рулетка
  • 5’ уровень
  • Монтировка
  • Лестница
  • Зажимы
  • Штифтовой гвоздезабивной пистолет
  • Удлинитель
  • Сверла
  • Настольная пила
  • Электролобзик
  • Циркулярная пила
  • Стусло
  • Искатель шпилек
  • Квадратная рамка
  • Деревянные прокладки
  • 2 x 4
  • Финишные гвозди
  • Винты с полукруглой головкой #10 x 2 ½
  • Винты с декоративной головкой #8 x 2 ½
  • Карандаш
  • Молоток
  • Отвертки

Шаг № 1.

Осмотрите новые шкафы

Когда ваши шкафы прибудут, откройте упаковку и осмотрите каждый предмет, чтобы убедиться, что вы получили правильные размеры, цвет и стиль, которые вы заказывали.Для предварительно собранных шкафов убедитесь, что все детали закреплены. Проверьте каждую единицу на наличие повреждений коробки шкафа, полок, фасадов ящиков и дверей. Если вы заказывали дополнительные накладки или накладки, убедитесь, что они включены.

Если вы заказали готовые к сборке (RTA) кухонные шкафы , осмотрите коробки, дверцы и фасады ящиков на наличие повреждений. Подсчитайте все полки, элементы отделки, накладки, крепежные детали — кронштейны, направляющие ящиков и петли — чтобы убедиться, что у вас есть все детали.Перед установкой вам сначала нужно собрать шкафы.

Шаг №2 Соберите кухонные шкафы RTA.

Если вы впервые работаете со шкафами RTA, просмотрите наши видеоролики с пошаговой сборкой , чтобы получить конкретные рекомендации по сборке шкафа. Первая сборка шкафа может занять 35-40 минут. Сборка каждого шкафа после этого должна занимать 15-20 минут.

Шаг №3. Прохождение схемы шкафа.

Эта важная предустановочная работа выявит любые проблемы до их возникновения — не пропускайте ее!

Шаг #3A Найдите все выступы на полу.

Со временем дом оседает, и пол может иметь небольшой уклон. Чтобы обеспечить ровную установку по всей кухне, вам необходимо определить высокое место на полу и начать установку в этой точке. Вы всегда можете поместить прокладки под шкаф, чтобы выровнять его, что намного проще, чем обрезать его до уровня пола.

Чтобы найти самое высокое место на полу:

  • Положите прямую доску длиной 8 футов и размером 2 дюйма x 4 дюйма на пол у стены, затем поместите на нее уровень плотника или лазерный уровень.Уровень даст вам опорную плоскость, с которой вы будете работать, когда будете ходить по комнате.
  • Перемещайте нижнюю часть уровня, пока не получите показания уровня. Затем отметьте пол, чтобы указать высокое место.
  • Повторите вышеописанный процесс на расстоянии 24 дюйма от стены и проложите линейку или уровень параллельно стене, где будет заканчиваться передний край шкафа.
  • Сравните высокие точки на передней части шкафов с задней частью вдоль стены. Вы будете использовать более высокую точку в качестве ориентира.

Внимательно следуйте этому процессу, чтобы в итоге получить ровные и отвесные шкафы и столешницы.

Шаг №3B Определите вертикальные выступы на стене.

  • Приставьте уровень к стене вертикально. Следите за уровнем отвеса или за тем, чтобы ничего не торчало сверху вниз.
  • Обойдите комнату и отметьте на стене возвышенное место или место, где уровень ровный вверху по сравнению с низом.
  • Измерьте расстояние от верхней точки стены до места, где кончаются верхняя и нижняя части шкафа, например, рядом с плитой.Вы хотите убедиться, что верхний и нижний шкафы выровнены при установке.
  • При измерении от вертикальной верхней точки ваши шкафы будут оставаться вертикальными и ровными вдоль стены.

Шаг №3C Определите горизонтальные выступы на стене.

  • Приложите уровень к стене горизонтально. Следите за уровнем отвеса или за тем, чтобы ничего не торчало из стороны в сторону.
  • Обойдите комнату и отметьте на стене места, где уровень качается из-за удара.Вам придется проложить вокруг этой области, чтобы держать шкаф вертикально, когда вы его устанавливаете.

Шаг #3D Определите высокое место на потолке.

Это особенно важно, если в вашей планировке есть шкафы до самого потолка.

  • Измерьте высоту шкафа от потолка, чтобы найти места на потолке, которые выше других.
  • Двигайтесь по комнате и по пути отмечайте высокие точки потолка

Следуйте этим шагам компоновки, чтобы все линии шкафа были ровными и прямыми, когда вы закончите.

Шаг №4 Отметьте на стене место, где будет останавливаться верх нижних шкафов.

  • Начиная с верхней точки пола, измерьте высоту задней части базовых шкафов и отметьте стену.
  • Продолжайте отметку уровня, чтобы продолжить горизонтальную линию по всей комнате, где будут располагаться нижние шкафы.
  • Перед установкой нижних шкафов подготовьте и установите насухо коробки нижних шкафов, начиная с углового модуля. Расположите оставшиеся шкафы вровень друг с другом в соответствии с планировкой и дизайном вашей кухни.
  • Измерьте и нанесите на стену отметку и этикетку для расположения каждой коробки шкафа. Вы еще не будете закреплять ни один из базовых шкафов.
    • Делая очертания и замеры на стене, помните, что лицевые рамы шкафа на передней части шкафа проходят за коробку шкафа с обеих сторон. Лицевые рамы шкафа будут соприкасаться, создавая пространство в задней части шкафов. Сохраняйте это пространство, отмечая места на стене. Возможно, вам придется установить прокладку, если шкаф не находится на одном уровне со стеной.
  • Проверьте размеры отверстий для посудомоечной машины, раковины и плиты и убедитесь, что дверцы шкафа, если они предварительно установлены, открываются в правильном направлении.

Теперь извечный вопрос что идет 1 st основание или стены? Некоторые установщики клянутся, что устанавливают стены 1 st , чтобы нижние шкафы не мешали вам, в то время как другие предпочитают иметь нижние шкафы 1 st , а затем стены.

Здесь нет правильного или неправильного, все зависит от личных предпочтений и от того, что вам удобнее.Чтобы начать установку, привинтите опорную полосу с помощью планки обшивки к линии, которую вы добавили к стене для нижних и навесных шкафов. Это поможет поддержать шкафы и поможет поддерживать уровень шкафов.

Шаг №5 Сначала установите верхние навесные шкафы.

  • Измерьте высоту от самой высокой точки потолка, чтобы измерить высоту задней части верхних навесных шкафов.
  • Измерьте и отметьте точки справа и слева от исходной отметки и проведите горизонтальную линию, соединяющую каждую отметку.
  • Проделайте это по всей комнате, где будут висеть верхние шкафы.
  • Отметьте положение каждого верхнего шкафа вдоль стены.
  • Дважды проверьте планировку и уровень шкафа.
  • Разместите верхние навесные шкафы по комнате и запланируйте их установку в первую очередь. Таким образом, нижние шкафы не будут мешать вам, пока вы устанавливаете верхние шкафы.

Шаг № 6 Найдите шпильки в стене.

Найдите стержни в стене с помощью искателя стержней.Вы ввинтите шкафы в шпильки для надежной установки.

  • Отметьте карандашом на стене возле центра каждой стойки.
  • Полностью протяните линии вверх и вниз по стене с помощью столярного уровня. Держите линии насоса.
  • Отметьте заднюю часть шкафа в том месте, где он будет соприкасаться со стойкой. По этим отметкам просверлите небольшое пилотное отверстие вверху и внизу каждого шкафа. Пилотные отверстия облегчат крепление шкафа к стойке.

Вы можете использовать малярную ленту, чтобы отметить стойки на стене, если вы покрасили стены и не хотите размечать их карандашом.Отметьте центральную линию на ленте, а не на стене.

Шаг № 7 Повесьте гроссбух на стену.

  • Прикрепите к каждой стойке брусок или тонкий деревянный брусок, на котором будет стоять шкаф, пока вы будете прикреплять его к стойкам.

Шаг №7A Выберите подходящее оборудование для установки.

Установка стоечных стоек (предпочтительный метод):

  • Используйте 3-дюймовые винты #10, чтобы прикрепить шкаф к стойкам стены. Некоторые производители предлагают специальные винты с полукруглой головкой, изготовленные специально для этой цели.Эти винты являются лучшим вариантом, так как в их головку встроена шайба.

Установка в гипсокартон:

  • Если вы не можете прикрепить шкаф к стенной стойке, используйте рычажные болты для крепления к гипсокартону. Для болтов-рычагов требуются предварительно просверленные отверстия. Вы также должны прикрепить эти шкафы с гипсокартоном к соседнему шкафу.

Шаг №8. Начало установки углового шкафа

Всегда начинайте с угла, где сойдутся два ряда собранных кухонных шкафов.

  • Снимите дверцы шкафа и отложите их в сторону.
  • Перенесите расположение стоек на шкаф, нарисовав карандашом линию на задней панели и вкрутив винты в установочные направляющие шкафа.
  • Расположите угловой шкаф на отметке стойки на стене и установите его на ригель для дополнительной поддержки.
  • Используйте уровень, чтобы убедиться, что шкаф стоит прямо. При необходимости вставьте прокладку, чтобы выровнять и заподлицо со стеной.
  • Для крепления шкафа к стене используйте крепежные детали, подходящие для вашего типа стены.
  • После установки угловых шкафов работайте наружу с обеих сторон, чтобы установить оставшиеся шкафы.

Шаг №9 Соедините шкафы вместе.

  • После закрепления первого шкафа используйте С-образные зажимы, чтобы прикрепить следующий шкаф к первому установленному.
  • Отрегулируйте зажимы и повторно закрепите второй шкаф, пока он не окажется на одном уровне с первым. При необходимости вставьте деревянные прокладки.
  • После выравнивания и выравнивания используйте зажим, чтобы удерживать шкафы на месте.Просверлите боковую сторону лицевой рамы направляющее отверстие, используя сверло 3/32. В каждом навесном шкафу должно быть по 3 отверстия. (верхняя, средняя и нижняя часть шкафа) С помощью винта № 8 диаметром 2 1/2 дюйма прикрепите второй шкаф к первому шкафу.
  • Раззенкуйте винт, чтобы он выглядел ровным.

Всегда соединяйте шкафы вместе на лицевой раме, а не через боковые панели.

Шаг №10 Установите оставшиеся шкафы.

Совет эксперта:
Не затягивайте крепежные винты, пока вы не соедините все шкафы в определенной последовательности.

  • В местах расположения шпилек на задней панели шкафа просверлите направляющее отверстие диаметром 3/16 дюйма через панель и в стойку.
  • После того, как просверлены направляющие отверстия, привинтите шкафы друг к другу с помощью винта с декоративной головкой # 8 x 2 ½ дюйма. Навесной шкаф должен быть прикреплен к соседнему шкафу.
  • Прикрепите шкаф к стенной стойке с помощью 3-дюймового винта №10. Вставьте прокладку, если необходимо, чтобы выровнять.
  • Когда вы прикрепите все шкафы, закрепите все крепежные винты, затяните крепежные винты к задней части шкафа, но будьте осторожны, чтобы не вбить головку винта в поверхность шкафа.
  • Всегда проверяйте, чтобы все шкафы оставались ровными после затяжки.

Шаг №11 Отрегулируйте ящики.

После того, как вы повесили все шкафы и заменили дверцы, установка кухонного шкафа почти завершена. Тем не менее, вам, возможно, все же придется отрегулировать фасады ящиков, чтобы все они были на одном уровне.

  • Чтобы отрегулировать фасады ящиков, ослабьте винты, которыми направляющие ящика крепятся к раме шкафа. Отрегулируйте ящик по вертикали, чтобы выровнять, а затем затяните винты.
  • Просверлите направляющее отверстие диаметром 1/8 дюйма во втором отверстии под направляющей ящика. Вкрутите 5/8-дюймовый винт #8, чтобы закрепить ящик.
  • Осмотрите ящики шкафа и дверцы спереди, чтобы проверить выравнивание.

Шаг №12 Просверлите отверстия в дверцах шкафов для ручек и ручек.

  • Дважды измерьте, прежде чем сверлить, чтобы убедиться, что все ручки на всех дверях совпадают.
  • Просверлите 1/8-дюймовое направляющее отверстие и вверните 5/8-дюймовый винт #8, чтобы закрепить ручки или тяги.

Шаг № 13 Повторите процесс для базовых шкафов

Приступить к установке углового шкафа.

  • Снимите дверцы шкафа и отложите их в сторону.
  • Перенесите расположение стоек на шкаф, нарисовав карандашом линию на задней панели и вкрутив винты в установочные направляющие шкафа.
  • Расположите угловой шкаф на отметке стойки на стене и установите его на ригель для дополнительной поддержки.
  • Используйте уровень, чтобы убедиться, что шкаф стоит прямо.При необходимости вставьте прокладку, чтобы выровнять и заподлицо со стеной.
  • Для крепления шкафа к стене используйте крепежные детали, подходящие для вашего типа стены.
  • После установки угловых шкафов работайте наружу с обеих сторон, чтобы установить оставшиеся шкафы.

Шаг №14 Соедините нижние шкафы вместе.

  • После закрепления первого базового шкафа используйте С-образные зажимы, чтобы прикрепить следующий шкаф к первому установленному.
  • Отрегулируйте зажимы и повторно закрепите второй шкаф, пока он не окажется на одном уровне с первым.При необходимости вставьте деревянные прокладки.
  • После выравнивания и выравнивания используйте зажим, чтобы удерживать шкафы на месте. Просверлите боковую сторону лицевой рамы направляющее отверстие, используя сверло 3/32. Каждый базовый шкаф должен иметь 3 отверстия. (верхняя, средняя и нижняя часть шкафа) С помощью винта № 8 диаметром 2 1/2 дюйма прикрепите второй шкаф к первому шкафу.
  • Раззенкуйте винт, чтобы он выглядел ровным.

Всегда соединяйте шкафы вместе на лицевой раме, а не через боковые панели.

Шаг №15 Установите оставшиеся базовые шкафы.

Совет эксперта:
Не затягивайте крепежные винты, пока вы не соедините все шкафы в определенной последовательности.

  • В местах расположения шпилек на задней панели шкафа просверлите направляющее отверстие диаметром 3/16 дюйма через панель и в стойку.
  • Прикрепите шкаф к стенной стойке с помощью 3-дюймового винта №10. Вставьте прокладку, если необходимо, чтобы выровнять.
  • Когда вы прикрепите все шкафы, закрепите все крепежные винты, затяните крепежные винты к задней части шкафа, но будьте осторожны, чтобы не вбить головку винта в поверхность шкафа.
  • Всегда проверяйте, чтобы все шкафы оставались ровными после затяжки.

Шаг №16 Отрегулируйте ящики тумбы.

После того, как вы установили все нижние шкафы и заменили дверцы, вам может понадобиться отрегулировать передние части ящиков, чтобы они были выровнены.

  • Чтобы отрегулировать фасады ящиков, ослабьте винты, которыми направляющие ящика крепятся к раме шкафа. Отрегулируйте ящик по вертикали, чтобы выровнять, а затем затяните винты.
  • Просверлите направляющее отверстие диаметром 1/8 дюйма во втором отверстии под направляющей ящика.Вкрутите 5/8-дюймовый винт #8, чтобы закрепить ящик.
  • Осмотрите ящики шкафа и дверцы спереди, чтобы проверить выравнивание.

Шаг №17 Просверлите отверстия в дверцах шкафов для ручек и ручек.

  • Дважды измерьте, прежде чем сверлить, чтобы убедиться, что все ручки на всех дверях совпадают.
  • Просверлите 1/8-дюймовое направляющее отверстие и вверните 5/8-дюймовый винт #8, чтобы закрепить ручки или тяги.

Шаг #18 Теперь, когда нижний и навесной шкафы установлены, вы можете установить отделочный молдинг, корону, чертилку и подножку.

Эти инструкции основаны на стандартных методах установки кухонного шкафа. Прежде чем начать, обязательно прочитайте инструкции производителя для любого проекта установки шкафа и используйте рекомендуемый им метод установки для этого продукта. Указания могут включать оборудование или методы в дополнение к тому, что описано здесь.

Часто задаваемые вопросы по установке и сборке шкафа.

С чего начать установку шкафов?

Сначала установите верхние навесные шкафы.Тогда нижние шкафы не будут мешать вам при установке верхних шкафов. Начните с верхнего углового шкафа.

Трудно ли установить шкафы?

Установка шкафа относится к «продвинутой» категории проектов «сделай сам». Чтобы обеспечить успешную установку, позаботьтесь о том, чтобы все измерения были правильными, прежде чем начинать сверлить шкафы. Эти шаги могут занять много времени и даже разочаровать; многие домовладельцы нанимают профессионала, чтобы убедиться, что установка выполнена правильно.

Какова средняя стоимость установки шкафа?

Стоимость рабочей силы (включая подготовку и очистку) обычно составляет от 80 до 190 долларов США за шкаф для установки кухонных шкафов.

Найдите идеальные шкафы для вашего проекта реконструкции кухни.

Теперь, когда вы знаете, что нужно для сборки и установки кухонных шкафов, вы можете ясно увидеть свой путь к полной реконструкции кухни. Если вы хотите, чтобы профессиональный установщик помог вам с вашим проектом, у Cabinet Corp есть предпочтительный список лицензированных, связанных и застрахованных установщиков, доступных для найма.Чтобы приступить к разработке вашего следующего проекта, обратитесь к нашим опытным дизайнерам шкафов сегодня, чтобы найти идеальный стиль и тип шкафа для кухни вашей мечты.

Вы можете загрузить руководство по установке в формате PDF, чтобы получать пошаговые инструкции в процессе работы. И посмотрите видео по сборке , чтобы собрать ваши красивые шкафы на долгие годы.

Установка кухонного шкафа

— Пошаговая инструкция, как самостоятельно установить кухонный шкаф » Alba Kitchen & Bath

Теперь, когда у вас есть новые кухонные шкафы, вы готовы перейти к следующему большому шагу…..Установка кухонных шкафов. Хотя фактическая установка кухонных шкафов не так уж сложна, первым важным шагом является измерение и разметка места, где будут располагаться шкафы. Размещение разметки на стенах и полу поможет вам не только с размещением кухонного шкафа и стойками, но также поможет вам определить, где потребуются корректировки и прокладки. Прежде чем мы начнем, есть пара предметов, которые вам понадобятся для проекта:

.
  • Карандаш
  • Уровень
  • или лазерный уровень
  • Сверло
  • Рулетка
  • Искатель шпилек
  • Зажимы
  • 1″ x 3″ Кусок пиломатериала (6–8 футов в длину) или перевернутая U-образная рама (см. примечания ниже)
  • Прокладки
  • Винты (достаточной длины, чтобы войти в шпильки на 1 1/2)
  • Универсальный нож или долото
  • Маркировочный компас
  • Дополнительный набор рук (возможно, вам придется подкупить одного из ваших друзей)



Как я упоминал выше, у вас есть возможность использовать кусок пиломатериала 1 х 3 фута для установки или построить раму для поддержки шкафов (я включил изображение образца рамы слева).Это может быть сделано из 2 x 4 и должно быть достаточно высоким, чтобы поддерживать нижнюю часть ваших настенных шкафов. Если вы планируете установить более одной кухни, то я бы предложил раму, но кусок пиломатериала вполне подойдет, если это разовое мероприятие. В любом случае вам понадобится еще одна пара рук, чтобы помочь с установкой.

Поскольку кухонные шкафы поставляются в предварительно собранном виде, мы готовы приступить к разметке линий компоновки. Некоторые люди начинают с нижних шкафов, но мы сначала начнем с навесных шкафов. Нет правильного или неправильного способа начать, я просто предпочитаю сначала начинать с верхних шкафов.



1. Используйте уровень и карандаш, чтобы провести параллельную линию через стену примерно в 3 дюймах от пола. Измерьте вниз от этой линии до пола и найдите верхнюю точку этажа (если она есть) и отметьте линию в этой точке. От этой высокой точки отмерьте 34 1/2 дюйма и проведите ровную линию через стену, чтобы обозначить верхнюю часть базовых шкафов.

2. Теперь, когда вы разметили верхнюю часть базовых шкафов, отмерьте еще 19 1/2 дюйма и проведите ровную линию вдоль стены, чтобы обозначить нижнюю часть настенных шкафов. Слегка отметьте размеры и расположение каждого шкафа на стене, чтобы убедиться, что ваша первоначальная планировка верна.

3. Используйте искатель стержней, чтобы найти стержни стены. С помощью карандаша отметьте расположение шпилек не менее чем на 6 дюймов выше и ниже линии нижней части

.



навесных шкафа.Нарисуйте прямые вертикальные линии между верхней и нижней отметками, чтобы обозначить центр стоек.

4. Если вы решили использовать кусок пиломатериала размером 1 x 3 фута, теперь вы будете использовать его (если вы решили использовать U-образную раму, она вступит в игру после того, как все ваши линии выложено). Прикрутите к стене временную опорную рейку размером 1 x 3 фута, совместив верхний край рейки с линией нижнего края навесных шкафов. Прикрепите его, ввинтив 3 или 4 двухдюймовых винта через направляющую в стойки стены.

5. Теперь, когда мы разметили все линии, пришло время приступить к установке кухонных шкафов. Мы собираемся начать с углового шкафа (здесь понадобится дополнительный набор рук вашего помощника). Поместите угловой шкаф на временную опорную рейку и попросите помощника удерживать угловой шкаф на месте. Просверлите направляющие отверстия в прочной задней части шкафа или его опорной рейке и в стенных шпильках. Привинтите шкаф к стене с помощью двух шурупов достаточной длины, чтобы проникнуть в шпильки не менее чем на 1 1/2 дюйма.Проверьте верхнюю часть шкафа на уровень и переднюю часть шкафа на отвес. Если вам нужно исправить положение, просто немного отверните винты и верхние прокладки за корпусом в местах расположения шпилек. Если он вертикальный и ровный, вверните винты до упора и добавьте еще несколько в каждую шпильку, чтобы обеспечить плотное крепление шкафа к стене.

6. Теперь мы собираемся перейти к шкафам по обе стороны от углового шкафа. Когда вы устанавливаете каждый из них, используйте зажимы, чтобы прикрепить каждый шкаф к соседнему шкафу, а затем проверьте его отвес с помощью вашего уровня.В шкафах с лицевой рамой рекомендуется просверлить два направляющих отверстия диаметром 1/8 дюйма по бокам лицевой рамы и использовать винты. В этом случае, с бескаркасными, готовыми к сборке кухонными шкафами, мы собираемся привинтить фанерные стороны и использовать прокладки между шкафами, чтобы обеспечить плотное прилегание и убедиться, что поверхности шкафов расположены вертикально.

7. После того, как все навесные шкафы установлены, установите угловой или нижний шкаф. Используйте прокладки там, где это необходимо, чтобы выровнять шкаф и поднять его до линии, которая указывает на высокую точку пола.Убедитесь, что он выровнен спереди назад и из стороны в сторону, а затем прикрутите его к стенным шпилькам. Если у вас нет диагонального углового шкафа или глухого нижнего шкафа в углу, вставьте соседний шкаф на место и зажмите два блока вместе. При необходимости добавьте полосу-наполнитель, чтобы двери и ящики могли открываться и закрываться должным образом. При необходимости коснитесь прокладок под шкафом и за ним, чтобы отрегулировать по отвесу и уровню.

8. Вверните винты через заднюю стенку шкафа (и прокладки) в шпильки стены.Обрежьте лишний материал с прокладок острым долотом или ножом. Продолжайте добавлять смежные шкафы таким же образом, соединяя их так же, как вы соединяли настенные шкафы в шаге 6.

9. Если ваши шкафы в конечном итоге упираются в другую стену, вам может понадобиться наполнитель, чтобы заполнить последние несколько дюймов. Если у вас есть нестандартные шкафы, они должны быть изготовлены так, чтобы заполнить этот пробел, но если вы используете готовые шкафы, может понадобиться заглушка. Если вам необходимо использовать полосу-наполнитель, оставьте последний шкаф отдельно от других шкафов.Закрепите линейку на лицевой стороне ближайшего установленного блока так, чтобы можно было поставить метки совмещения на торцевой стене. Оставьте 3/4″ смещения за этими отметками (для толщины наполнителя) и прикрепите планку к стене. Затем установите и закрепите последний шкаф и измерьте зазор между его лицевой рамой и стеной.

Если стена ровная, просто распилите доску нужной ширины и закрепите ее на месте. Если стена неровная, вам придется подгонять доску-наполнитель.Начните с установки циркуля для разметки ширины зазора, затем поместите полосу малярной ленты шириной 1 дюйм вдоль наполнителя в области, где ее необходимо обрезать. Прикрепите доску к лицевой раме торцевого шкафа, затем обведите контур стены с помощью циркуля. Снимите доску и отрежьте лобзиком по разметочной линии, затем установите ее на место, чтобы проверить посадку. Когда все будет правильно, вверните винты через соседнюю лицевую раму в край доски-наполнителя. Прикрутите или прибейте другую сторону к планке.

На этом установка кухонного шкафа завершена. Если вы приобрели соответствующий молдинг короны или любые другие детали, их можно легко установить сейчас. В зависимости от того, приходилось ли вам использовать прокладки под нижними шкафами, вам, возможно, придется установить некоторые детали отделки у носков, чтобы скрыть прокладки или любые зазоры в нижней части кухонных шкафов.

%PDF-1.4 % 150 0 объект > эндообъект внешняя ссылка 150 109 0000000016 00000 н 0000003194 00000 н 0000003353 00000 н 0000004769 00000 н 0000004899 00000 н 0000005036 00000 н 0000005554 00000 н 0000005993 00000 н 0000006453 00000 н 0000007081 00000 н 0000007170 00000 н 0000007284 00000 н 0000007396 00000 н 0000007712 00000 н 0000008122 00000 н 0000008236 00000 н 0000008771 00000 н 0000008834 00000 н 0000009289 00000 н 0000009700 00000 н 0000010304 00000 н 0000015500 00000 н 0000019679 00000 н 0000020061 00000 н 0000020320 00000 н 0000020794 00000 н 0000021110 00000 н 0000021542 00000 н 0000021889 00000 н 0000022037 00000 н 0000026035 00000 н 0000026351 00000 н 0000026762 00000 н 0000027227 00000 н 0000027357 00000 н 0000027773 00000 н 0000034034 00000 н 0000034424 00000 н 0000039694 00000 н 0000040116 00000 н 0000040391 00000 н 0000040643 00000 н 0000041070 00000 н 0000041319 00000 н 0000041635 00000 н 0000042034 00000 н 0000042281 00000 н 0000047018 00000 н 0000047265 00000 н 0000047427 00000 н 0000047820 00000 н 0000053184 00000 н 0000053540 00000 н 0000057808 00000 н 0000075235 00000 н 0000087986 00000 н 0000112679 00000 н 0000115188 00000 н 0000130797 00000 н 0000131791 00000 н 0000147685 00000 н 0000151902 00000 н 0000152243 00000 н 0000152619 00000 н 0000156287 00000 н 0000156357 00000 н 0000156453 00000 н 0000177374 00000 н 0000177635 00000 н 0000178055 00000 н 0000178125 00000 н 0000178205 00000 н 0000184282 00000 н 0000184571 00000 н 0000184748 00000 н 0000184978 00000 н 0000185061 00000 н 0000185116 00000 н 0000185143 00000 н 0000185669 00000 н 0000185739 00000 н 0000185864 00000 н 0000196454 00000 н 0000196722 00000 н 0000197097 00000 н 0000197124 00000 н 0000197574 00000 н 0000197601 00000 н 0000197898 00000 н 0000197925 00000 н 0000198319 00000 н 0000199941 00000 н 0000200265 00000 н 0000200644 00000 н 0000202007 00000 н 0000202046 00000 н 0000203409 00000 н 0000203448 00000 н 0000204811 00000 н 0000204850 00000 н 0000206213 00000 н 0000206252 00000 н 0000209317 00000 н 0000233989 00000 н 0000299917 00000 н 0000310176 00000 н 0000319577 00000 н 0000003017 00000 н 0000002476 00000 н трейлер ]/Предыдущая 459321/XRefStm 3017>> startxref 0 %%EOF 258 0 объект >поток hb«[email protected] (g:ؿ

+\,)F +X|};ourҙMRpM·skYW03III$;»(l,[email protected]:»L$&;QL;?0x0a80M[ys»é

Инструкции по эксплуатации высоких шкафов Windham — Руководства+

Windham
высокий кабинет

стиль # wntlcbdwww (Shell)
DPCI # 249-16-1287
TCIN # 16508090

стиль # Wntlcbdwbl (TCIN)
DPCI # 249-16-1286
TCIN # 16508091

стиль # wntlcbdwgy (серый)
dpci # 249-16-1285
TCIN # 16508092

стиль # wntlcbdwbk (черный)
dpci # 249-16-1283
TCIN # 16508094

стиль # wntlcbdwrd (красный)
dpci # 249-16-0957
tcin # 16508095

инструкции по сборке

Поздравляем с последней покупкой Target.
Что теперь? Не начинайте потеть над этой коробкой деталей. Это будет легко. Мы сделали тяжелую работу для вас. Все, что вам нужно сделать, это следовать нашим простым инструкциям, и вы в кратчайшие сроки преобразите свою комнату. Удачи, хотя мы уверены, что она вам не понадобится.

перед началом работы

  1. Проверьте наличие поврежденных или отсутствующих деталей. Позвоните по телефону 1-855-MYTGTHOME (855-698-4846), чтобы заказать недостающие материалы.
  2. Используйте коробку в качестве рабочей поверхности, чтобы предотвратить повреждение продукта во время сборки.
  3. Прочтите и просмотрите этапы сборки.
  4. Соберите все инструменты перед сборкой.

необходимые инструменты

ВОПРОСЫ? Просто позвоните по номеру 1-855-MYTGTHOME (855-698-4846) для получения запасных частей и обслуживания. Для более быстрого обслуживания подготовьте номер стиля и номер dpci при звонке.

+
аппаратных средств

разобранном диаграмма

90 576

ITEM

ОПИСАНИЕ

КОЛИЧЕСТВО

A верхней панели 1 B Leven Signal Rail 1 C 1 D Нижняя панель 1 E Нижняя панель 1 9 задняя панель 1 G регулируемые полки 2 Н дверь 2 Я ящик лица 1 J левый царга ящика 1 K царга правая 1 л ящик назад 1 М ящик снизу 1 Н опорная рейка 1

как пользоваться системой эксцентрикового замка

1. Вверните эксцентриковый болт в панель

2. Совместите эксцентриковый болт(ы) с кулачком(ами) и вставьте до упора в сквозное(ые) отверстие(я)
3. Вставьте кулачок в панель – стрелки на верхних точках кулачка к краю панели
4. Поверните кулачки по часовой стрелке на 180°, чтобы соединить панели вместе

5. Панели должны быть плотно прижаты друг к другу, а соединение должно быть жестким

Шаг 1: подготовьте нижнюю панель, затем прикрепите нижнюю/нижнюю панели к правой боковой рейке

  1. Осторожно забейте на место небольшие деревянные штифты.Оставьте торчать 1/2 дюйма дюбелей.
  2. Ввинчиваемые кулачковые болты должны быть завинчены заподлицо.
  3. Инструкции по использованию эксцентрикового замка см. на стр. 6.
  4. Не затягивайте слишком сильно винты или болты.

Шаг 2: прикрепите левую боковую направляющую

  1. Аккуратно вбейте небольшие деревянные штифты. Оставьте торчать 1/2 дюйма дюбелей.
  2. Ввинчиваемые кулачковые болты должны быть завинчены заподлицо.
  3. Инструкции по использованию эксцентрикового замка см. на стр. 6.
  4. Не затягивайте болты слишком сильно.

Шаг 3: подготовьте верхнюю панель, затем прикрепите

  1. Аккуратно вбейте небольшие деревянные дюбеля. Оставьте торчать 1/2 дюйма дюбелей.
  2. Совместите винты с предварительно просверленными отверстиями.
  3. Совместите болты с предварительно просверленными отверстиями.
  4. Не затягивайте слишком сильно винты или болты.

Шаг 4: прикрепите заднюю панель

**НЕСОБЛЮДЕНИЕ ВСЕХ УКАЗАНИЙ НА ЭТОЙ СТРАНИЦЕ МОЖЕТ ПРИВЕСТИ К НЕРОВНОМУ ВЫРАВНИВАНИЮ ДВЕРИ**

Начните с установки всех винтов вдоль одного края задней панели.Далее с помощью угольника или рулетки убедитесь, что шкаф имеет квадратную форму. (При использовании рулетки расстояние от одного угла по диагонали до другого угла должно быть одинаковым в обоих направлениях. ) Если это не так, слегка надавите на диагонально противоположные углы, чтобы выровнять корпус. Повторите измерение, чтобы обеспечить равные расстояния. Установите оставшиеся винты, начиная с углов.

(h5) x 35
Винт с полукруглой головкой

  1. Убедитесь, что винты правильно проходят через предварительно просверленные отверстия.
  2. Не перетягивайте винты.

Шаг 5: прикрепите ручки к дверям

  1. Совместите болты с предварительно просверленными отверстиями.
  2. Не затягивайте болты слишком сильно.

Шаг 6: прикрепите двери

(H5) x 12
Винт с плоской головкой

  1. Совместите винты с предварительно просверленными отверстиями.
  2. Не перетягивайте винты.

Шаг 7: установка регулируемых полок
(H6) x 8
опора полки

  1. Вставьте опоры полки в нужное отверстие. Разные отверстия подходят для разной высоты полок.
  2. Наклонная полка для установки между направляющими и установки поверх опор для полок.

шаг 8: сборка ящика, начиная с боковин ящика / заканчивая сборку задней стенкой

  1. Осторожно забейте маленькие деревянные штифты. Оставьте торчать 1/2 дюйма дюбелей.
  2. Ввинчиваемые кулачковые болты должны быть завинчены заподлицо.
  3. Инструкции по использованию эксцентрикового замка см. на стр. 6.
  4. Не затягивайте болты слишком сильно.
  5. Не перетягивайте винты.

Шаг 9: установка ящика

  1. Совместите болты с предварительно просверленными отверстиями.
  2. Не затягивайте болты слишком сильно.
  3. При необходимости отрегулируйте регулировочные ножки.

шаг 10: установка противоопрокидывающего комплекта

как отрегулировать выравнивание двери

Советы по правильному выравниванию двери: .

  • Используйте уровень, чтобы определить, ровная ли верхняя часть шкафа. Если нет, начните с убранных выравнивателей и отрегулируйте их по мере необходимости. Чтобы втянуть выравниватели, поверните их против часовой стрелки. Чтобы выдвинуть выравниватели, поверните их по часовой стрелке.
  • Если несоосность дверцы сохраняется, вернитесь к странице 10 для получения дополнительной информации. Если шкаф не квадратный, вам нужно будет повторить этот шаг.
  • ПРЕДУПРЕЖДЕНИЕ

    Опрокидывание мебели может привести к серьезным или смертельным травмам.Для предотвращения опрокидывания:

    • Установите прилагаемый ограничитель опрокидывания.
    • Поместите самые тяжелые предметы в самые нижние ящики.
    • Не ставьте телевизоры или другие тяжелые предметы на изделие, если только оно не предназначено для их размещения.
    • Никогда не позволяйте детям забираться или висеть на ящиках, дверцах или полках.
    • Никогда не открывайте более одного ящика одновременно. (ИЛИ)
    • Не отключайте и не снимайте систему блокировки выдвижного ящика.
      Использование ограничителей опрокидывания может только уменьшить, но не устранить риск опрокидывания.
      Это постоянная этикетка.

    1. Данное устройство рассчитано на указанный вес. Превышение рекомендованного веса может привести к чрезмерному «провисанию» верха. Чрезмерная перегрузка может привести к выходу из строя верхней части и возможной травме.
    2. Инструкции по уходу за мебелью: Протрите пыль чистой безворсовой тканью. При необходимости используйте спрей для полировки мебели.

    ВОПРОСЫ? Просто позвоните по номеру 1-855-MYTGTHOME (855-698-4846) для получения запасных частей и обслуживания.Для более быстрого обслуживания подготовьте номер стиля и номер DPCI при звонке.

    сообщите об этом объявлении

    © 2019 Target. Bullseye Design является торговой маркой Target Brands, Inc. Все права защищены.

    Документы/ресурсы

    Связанные руководства/ресурсы

    Американский угловой шкаф | Деревообработка Проект

    Треугольная форма этого стола отталкивает большинство плотников. Вот секрет: на самом деле его довольно легко построить.

    Создать этот красивый шестигранный угловой шкаф будет легко, если вы узнаете секрет главного редактора Глена Хьюи.Статья включает в себя 25 пошаговых фотографий с подробными инструкциями, 17 иллюстраций и список вырезок.

    ВЫБЕРИТЕ ПАКЕТ ПЛАНА

    Уровень

    Премиум-файлы

    Вы можете скачать дополнительные чертежи магазина, которые вы приобрели, используя ссылку в этом поле.

    ЗАГРУЗКА…

    Что вы получаете:

    • Пошаговые фото
    • Консультации по строительству
    • Полезные иллюстрации

    печатные (цифровые) страницы инструкций

    Примечание. После покупки вы получите электронное письмо, содержащее вложение в формате PDF с вашим приобретенным планом, а также инструкции по входу в систему, чтобы загрузить план и получить доступ к любым другим связанным файлам и видео, которые будут расположены на этой странице.

    Рекомендации по продуктам

    У нас пока нет ссылок на проектные материалы и оборудование для этого конкретного проекта, но вот некоторые другие продукты, которые могут вас заинтересовать. (Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.)

    Предыдущий план Случайный план Следующий план

    НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ МГНОВЕННЫЙ ДОСТУП К

    БЕСПЛАТНЫЕ ПЛАНЫ КУЗНЕЧИКОВ

    ПОЛУЧИТЕ БЕСПЛАТНЫЕ ПЛАНЫ СЕЙЧАС

    Аналогичные чертежи столяров

    Партнерская ссылка

    Поскольку вы являетесь партнером, вы можете использовать этот URL-адрес, чтобы связать людей с этой страницей и получить за это кредит:

    Если вы хотите использовать ссылку на миниатюру изображения, вы можете скопировать и вставить что-то вроде этого в исходный код своей страницы:

    <а href="">




    Партнерская ссылка недоступна.

    Выдвижные полки на заказ DIY

    Ширина раскрытия в свету

    Мы всегда ссылаемся на прозрачный шкаф . отверстие , когда речь идет о ширине полки, а не о фактическом готовом деревянном ящике. Размер ширины выдвижной полки, который вы должны дать нам это ясно проем шкафа (размер А) на высоте установки полки (верхние полки обычно не нужно снимать с петель).Обычно это расстояние между лицевой стороной шкафа рамы для верхних полок или рама для петель для нижней выдвижной полки. Этот размер может быть меньше из-за проникновения внутрь шкафа. открытие или размещение двери или перекрытие. Также важно проверить, чтобы Убедитесь, что дверь открывается достаточно далеко, по крайней мере, на 90 градусов. В некоторых случаях дверь может ущемлять проем больше, когда он полностью открыт. Это уменьшенное измерение лучше всего использовать. Всегда давайте нам чистое отверстие шкафа, когда заказа, и мы приспособим для раздвижной фурнитуры.Наши выдвижные полки изготавливается на заказ с шагом 1/16 дюйма. Если вы устанавливаете полки верхнего уровня нет необходимости вычитать за петли, которые находятся внизу кабинет. Максимальная ширина для нашего выдвижного ящика премиум-класса высотой 2 3/8 дюйма. полки для 39″ открытие шкафа. Помните, что только потому, что нижняя выдвижная полка может быть меньше, чтобы очистить петлю шкафа, это не означает, что верхняя скользящая полка тоже должна быть меньше. Очень часто используется для нижней выдвижной полки. быть меньше верхнего .

    Глубина Полки

    , выдвижные полки имеют глубину от 9 3/4 дюйма до глубиной 35 3/4 дюйма с шагом 2 дюйма. Мы обычно называем полку глубиной 21 3/4 дюйма как 22 дюйма или 19 3/4 дюйма. составляет 20 дюймов и т. д. В стандартном кухонном шкафу используется полка 22 дюйма и стандартная В ванной комнате есть 20-дюймовая полка. Мы можем подняться до Глубина 36 дюймов, но стоимость полки может превышать 130 долларов за полку. Чтобы измерить, сделайте это. сами выдвижные полки просто проверьте глубина от внутреннего края лицевой рамы кухонного шкафа (задняя сторона рамы, а не передней) к задней стенке шкаф (размер B) .Следите за любыми выступами, такими как трубы или электрические провода или розеток и соответствующим образом отрегулируйте размер. Иногда лучше сделать выдвижная полка, которая не такая широкая, но может быть полной глубины, а не полка, которая имеет полную ширину, но на 3–4 дюйма короче. Если у вас нет задней полки розетка (см. ниже) установки, а шкафы имеют глубину более 24 дюймов, вам потребуется по спецзаказу более глубокие полки на более длинных направляющих. Слайды длиной до 31 1/2 дюйма доступны.

    Тип крепления

    Существует три варианта монтажа раздвижной полка.Существующая полная полка, половинная полка и отсутствие существующей полки.

    Базовое крепление — кронштейны для 4 L Щелкните для увеличения

    Базовое крепление — это то, что кажется. Он монтируется на существующей полке или к основанию шкафа. Это, пожалуй, самая простая установка доступные, а также самые сильные. На направляющих ящика будет четыре буквы «L». кронштейны прикреплены, и эти кронштейны «L» закреплены на вашем существующем полка или пол шкафа. Мы используем специально изготовленный кронштейн, который предназначен для эта цель.В каркасных шкафах этот L-образный кронштейн находится за лицевой рамой. Эти кронштейны поднимают выдвижную полку на 5/8 дюйма над поверхностью, на которой она установлена. Если у вас бескаркасный шкаф, вам может потребоваться вычесть Г-образный кронштейн, см. раздел ниже этого абзаца. Предполагается, что если шкаф имеет регулируемые полки, и если фурнитура для этого пластиковая, фурнитура должна быть заменена с металлической фурнитурой. Также необходимо закрепить заднюю часть регулируемого полки так, чтобы они не могли опрокинуться при выдвижении выдвижной полки. Это можно просто вставить пару шурупов в заднюю или боковые стенки с головки винтов выступают достаточно, чтобы удерживать полку и предотвращать опрокидывание когда ползунок выдвинут. Если это ваша установка, укажите полную полку на страница заказа.

    Бескаркасное базовое крепление На бескаркасных шкафах есть нет места для L-образного кронштейна, который обычно находится за лицевой панелью шкафа Рамка. Из-за этого необходимо вычесть из чистой ширину проема. Л кронштейны используют 1/4 дюйма с каждой стороны.Если у вас есть шкаф без дверей и вы хотите базовое крепление, вам нужно будет вычесть 1/4 дюйма с каждой стороны, чтобы допускайте L-образную скобку. Если у вас одна дверь, вам нужно вычтите 1/4 «только один раз, и если у вас двойные двери и петли выступать не менее чем на 1/4 дюйма в отверстие, вы можете заказать открытое отверстие без вычетов



    Половина — 2 задних Г-образных кронштейна


    Нажмите, чтобы увеличить

    Многие шкафы поставляются с верхней полкой половинной глубины. Это полка, которая обычно имеет глубину от 9 до 12 дюймов в задней части шкафа. Вы можете установить Полка полной глубины вместо полки половинной глубины. Вы будете использовать половину полки, чтобы закрепить заднюю часть выдвижной полки, а переднюю часть фурнитура выдвижной полки будет прикреплена к лицевой раме шкафа. Слайды будет иметь два L-образных кронштейна сзади для крепления к половинной полке. Если есть двери, которые выступают в шкаф, обязательно сообщите нам разница между размерами лицевой рамы шкафа и прозрачного шкафа отверстие, чтобы мы могли включить надлежащие распорки.Другими словами, если у вас есть Отверстие 15 дюймов, а полка должна быть 14 7/8 дюйма, потому что дверца заедает. вне 1/8 «, мы можем включить прокладку 1/8», чтобы вы поместили ее между слайдом и лицевая рама шкафа. Эта установка очень прочная, пока лицо рамы из твердых пород дерева, а не из ДСП. Мы предлагаем усиливающую частицу дощатые облицовочные рамы с вертикальным размещением куска древесины лиственных пород или установкой полного стационарная полка для крепления слайдера. Убедитесь, что половинная полка надежно закреплена. чтобы он не опрокинулся при выдвижении выдвижной полки.Посмотреть всю полку секция для наконечника на шурупах в задней стенке. Установка половинной полки невозможна. легко работать с направляющими полного выдвижения. Передняя часть слайда не может быть прикреплена к лицу каркас и должен быть построен из боковой стенки шкафа, чтобы использовать полукрепление полки. Для бескаркасных шкафов действуют те же правила, что и для базовое крепление

    Что делать, если полки нет?

    Как это ни звучит, установка без полок предназначена для локаций там, где вы хотите установить выдвижную полку, а существующей полки нет.Существует два типа установки без полок. Первый с задним монтировать розетки.

    Заднее крепление
    Пластиковые втулки крепятся к концу выдвижной фурнитуры и крепятся к задней части шкафа стена. Передняя часть слайда прикреплена к лицевой раме шкафа, как и в случае с установка половинной полки.

    Важный! Розетки с задним креплением не будут работать с Блюм полный Направляющие полного выдвижения Шарикоподшипниковые направляющие полного выдвижения с плавным закрыванием есть возможность крепления сзади

    Крепление сзади

    Крепление сбоку

    Второй способ установки без полки боковое крепление.Распорки используются для крепления направляющих непосредственно к шкафу. боковины. Боковины должны быть достаточно толстыми, чтобы саморезы не выскочили наружу. Если вы устанавливаете несколько полок в один шкаф, это может лучше вырезать кусок дерева той же толщины, что и сторона, чтобы построить его по мере необходимости. Если эта древесина монтируется вертикально от основания шкафа до установки может быть очень прочным и выдерживать более тяжелые предметы, такие как консервы в кладовой. Те же требования к измерению применяются для установите полку так же, как и при установке половинной полки.Успейте заказать прокладки, которые вам понадобятся при оформлении заказа.

    Тип слайда

    Мы предлагаем два типа направляющих для наших выдвижных полок. То стандартные направляющие имеют выдвижение на 3/4, и мы также предлагаем полное выдвижение в качестве обновления слайды. Стандартные выдвижные направляющие 3/4 отлично подходят для большинства установок. Для обычный кухонный шкаф с выдвижными направляющими на 3/4 позволяет разместить предметы, которые находятся сзади шкафа с закрытой полкой, до того места, где передние предметы были после полка выдвинута.Другими словами, 3/4 выдвижных слайда составляют заднюю часть вашего доступный кухонный шкаф. Направляющие полного выдвижения имеют свое место. если ты у вас есть кладовая и вы хотите поставить продукты в банки на полку и иметь доступ к задняя банка, направляющие полного выдвижения сделают это за вас. Другое место если вам нужна мультимедийная полка с откидными полосами для DVD или CD, слайды полного выдвижения дать вам полный доступ. В остальном вы просто зря потратите деньги перейти на направляющие полного выдвижения. Направляющие полного выдвижения — это три часть, и они немного сбивают с толку при сборке.Существует также «удар», когда средний член расширен. Также важно обратите внимание, что направляющие полного выдвижения не будут работать с половинным или задним креплением установки.


    Ищу проект по благоустройству дома своими руками. ваша жизнь легче? Вот что вам нужно знать, чтобы самостоятельно установить нашу изготовленную на заказ тягу из кухонных полок. Есть четыре способа установить полки, которые выдвигаются в ваш кабинет. Первый и наиболее распространенный – это монтаж на существующую полную размер полки или основания шкафа.Второй крепится к существующей половинке полка глубиной 6-12 дюймов. Третий — крепление сзади. стена с розетками. Четвертый способ – крепление к боковой стенке шкафа. стены. Все эти способы установки имеют сходство. мы покроем сначала основные шаги, затем вы можете перейти к особенностям вашего метода установка.

    Используйте полку

    Совет номер один: пусть полка станет вашим инструментом для установки слайды. В каждом способе установки есть моменты, которые будут проще всего сделать, когда вы используете полку в качестве направляющей для размещения.Чертежник слайды, которые мы используем, имеют контрольную сторону и свободную сторону. Правая сторона скользит являются контрольной стороной, а колея, по которой катится колесо, является привязной. То металл изогнут вокруг колеса, и колесо будет двигаться только в этой канавке. Левая сторона слайд — это свободная сторона, которая позволяет регулировать сборку. За это Поэтому очень важно обратить внимание на левый боковой слайд. Любой здесь будут очевидны проблемы с выравниванием слайдов, правая сторона будет выравниваться сам.

    Установка на основание

    Самый простой и, как правило, самый надежный способ установки полок. это слайд, когда вы монтируете на полную глубину существующую полку или основание шкафа.Первое, что вам нужно учитывать, – это существующая полка. постоянный или регулируемый. Если это постоянная полка, вы можете перейти прямо к установка слайдов. если он регулируемый вам нужно смотреть на две вещи. Во-первых, какие зажимы или штифты держит его из? Если они пластиковые, то их нужно заменить металлическими. зажимы или булавки. Переднее крепление полки будет подвергаться в два раза большему вес, которому он теперь подвергается, когда вы выдвигаете нагруженную полку. Второй рассмотрение совпадает с первым в том, что когда нагруженная полка расширенный он захочет поднять в спину.Это легко исправить, поставив пару шурупов либо на задней, либо на боковых стенках (что толще, но не проходите к открытой стене) чуть выше существующей полки и оставьте головка торчит достаточно далеко, чтобы удерживать винт.

    Установка направляющих

    Для полной установки полки у вас должно быть две буквы «L». фигурные кронштейны на каждой направляющей шкафа. Колесный конец корпусной части слайд передний. Установите направляющие на существующую полку или основание шкафа в примерная ширина выдвижной полки.Вставьте направляющие полки в шкаф скользит, установив колесный конец полки над колесным концом полки слайд шкафа. Самая важная сторона, чтобы занять место, это правая сторона. Ты всегда можно вставить левую сторону на место после правильной установки правой стороны. Полностью вставьте полку в шкаф и выровняйте переднюю часть полки так, чтобы под прямым углом к ​​передней части шкафа и иметь правильный набор задней части. Правильная установка спинки зависит от вашего шкафа глубина, но обычно от 1/2 до 3/4 дюйма от внутреннего края лицевой рамы шкафа.Готовьте отвертку! Когда у тебя есть полка слегка нажмите вниз и сдвиньте полку вперед настолько, чтобы обнажить задние кронштейны. Вставьте винт в один из пазов в правой задней скобка. Используйте отверстие, которое идет из стороны в сторону, чтобы вы могли отрегулировать его позже, затяните умеренно. Теперь верните полку на место и проверьте выравнивание. Когда он отрегулирован должным образом, выдвиньте полку снова, чтобы открыть задний кронштейн и вставьте винт в прорезь на противоположной стороне в прорезь который идет слева направо и затяните умеренно. Снова задвиньте полку внутрь и проверьте выравнивание. Если все в порядке, вы можете осторожно сдвинуть полку без нарушение положения передних кронштейнов. Это может занять пару попыток. Установите винты в передние кронштейны так же, как и в задние кронштейны. Вставьте полку снова и проверьте выравнивание. Не забывайте уделять пристальное внимание сдвиньте левую сторону, если зазор сзади слишком велик, полка скатится здорово, но как только вы добавите вес, вы получите шишку, когда вы его сдвинете.После того, как вы все выровняете, вы можете снять полку. и установите винт в центральное отверстие кронштейна, чтобы зафиксировать его на месте, два Винты на кронштейн — это все, что нужно. Поздравляю, полка готова!!! Ну почти, см пластик предмет.

    Установка половинной полки

    Половина Установка полки не будет работать с направляющими полного выдвижения. Второй способ установки выдвижных полок также является второй лучший и второй легкий. Вам понадобится небольшой уровень, желательно один с магнитной полосой с одной стороны.Проверьте существующую полку, чтобы убедиться, что она безопасно и не может поднять. Также проверьте, поддерживает ли аппаратное обеспечение существующая полка металлическая. Если у вас пластиковая фурнитура и вы планируете загружать более легкие предметы на полке, вам придется заменить оборудование с металлом. Направляющие для установки половинной полки будут иметь один металлический Г-образный кронштейн, установленный сзади. Конец с колесами передний! Если у вас есть кронштейны сзади и спереди, передние не будут быть нужным и должны быть удалены.Установите задний кронштейн на имеющуюся полку и поместите передний край слайда на лицевую раму шкафа, сзади около 3/16 дюйма от передней части. Поместите уровень на слайд и выровняйте его. Когда вы попросите уровень слайда отметить расположение переднего отверстия в слайде. Ты сможешь затем измерьте высоту и сделайте соответствующую отметку на другой боковой грани Рамка. Перед завинчиванием лучше всего просверлить небольшое направляющее отверстие, чтобы предотвратить расщепление. слайд на месте. После того, как вы прикрепили переднюю часть слайдов, вы можете установить полка на месте, подняв колеса на задней части полки, скользит по колеса на передней части шкафа скользят.Обратите особое внимание на правый боковой слайд. Вставьте полку в шкаф до упора и выровняйте полка должна быть квадратной с фасадом шкафа. Если слишком много места между лицевой рамой шкафа вам нужно будет вставить распорки или шайбы, чтобы строить из. Вы можете заказать у нас проставки размером 1/8″, 3/8″ и 1/2″. размеры. Вы также можете найти что-то подобное в местном хозяйственном магазине. Готовьте отвертку! Проверьте выравнивание левого бокового ползуна и когда она правильно выровнена, слегка нажмите на полку и выдвиньте ее достаточно далеко чтобы увидеть задний кронштейн.Вставьте винт в одно из отверстий с прорезями и затяните умеренно. Снова вставьте полку и проверьте выравнивание слайдов. Когда выравнивание правильно повторите процесс расширения полки и вставьте винт в Кронштейн другой стороны. Снова вставьте полку и при необходимости отрегулируйте. Когда все выровнено снова выдвиньте полку и вставьте винт в центр отверстие кронштейна, чтобы зафиксировать его на месте. Поздравляю, полка готова!!! Ну почти, видите пластиковую штуку. Половина Установка полки не будет работать с направляющими полного выдвижения. Хорошо будет работают, но вы должны использовать боковое наращивание, вы не можете прикрепить их к лицевой стороне шкафа Рамка.

    Розетки для крепления сзади

    Розетки с задним креплением — отличная альтернатива креплению полок. где не будет большого веса. Они идеально подходят для добавления полки в ванная комната. Основное ограничение, если они загружены большим весом они, как правило, хороши только в течение года или двух, прежде чем поддаются стрессу. Первым делом необходимо определить высоту, на которой вы хотите разместить полку. Сделать отметку на обеих лицевых рамах шкафа для нижней части полки. Вставьте шкаф частично вставляется в пластиковые разъемы (вы должны указать задний разъем установка при заказе) обратите внимание, что кронштейны разные для левого и правого стороны. Прикрепите передний конец направляющих (конец с колесами) к лицевая рама шкафа, где вы отметили. Вам нужно будет немного нажать на слайд к задней стенке шкафа, чтобы установить розетку в нужное глубина. Установите полку, подняв задний конец направляющих полки (конец с колесиками) над колесиками на передней части шкафа.Сдвиньте полностью вставьте полку и выровняйте ее так, чтобы она совпадала с передней частью шкафа. Сейчас начинается самое интересное. Проведите линию на задней стенке, чтобы отметить положение каждого слайд для горизонтального размещения. Теперь можно снять полку и поставить уровень на направляющей шкафа. Совместите слайд с предыдущей строкой, которую вы сделали и выравниваем высоту. Теперь можно либо установить один винт в гнездо, либо разметить еще одна линия для вертикального положения. Повторите этот процесс для другой стороны и после того, как у вас будет по одному винту в каждом гнезде, переустановите полку и проверьте правильная эксплуатация.После того, как вы отрегулировали полку, установите как минимум еще одну завинтить в каждую розетку. Если у вас возникли проблемы с перемещением полки плавно убедитесь, что слайды параллельны друг другу и не перекручены. Поздравляю, полка готова!!! Ну почти, см пластик предмет. Задние гнезда не работают при полном выдвижении слайды. Также они не будут работать с полками глубже 21 3/4″, если используются более длинные слайды.

    Способ крепления сбоку

    Когда вам нужна большая грузоподъемность, чем метод с задней муфтой может предоставить, и вы либо не имеете, либо не хотите полных или половинчатых полок в вашем шкаф, ответ боковой монтаж.Мы можем предоставить проставки для установки шкаф сдвигается к боковым стенкам шкафа. Проблема в боковых стенках шкафа. обычно имеют толщину не более 1/2 дюйма, а пространство составляет около 1 дюйма или больше, что нужно разнести. Кредитное плечо приведет к тому, что это будет слабым установка. Однако, если вы можете установить вертикальные деревянные планки с обеих сторон (по два с каждой стороны, один спереди, а другой сзади), которые обеспечивают правильное заполнение в соответствии с пространством за лицевой рамой шкафа, боковой установка крепления может быть самой прочной и наиболее компактной установкой.Лучше всего использовать кусок дерева той же толщины, что и пространство за лицевая рама, которая проходит от нижней части шкафа до высоты, которую вы хотите, чтобы полка была установлена. Вы можете приклеить и привинтить этот кусок дерева на место, чтобы сделать надежное крепление. После того, как дерево установлено, вы можете измерить и сделайте отметку, где вы хотите установить слайды. Просто закрутите слайды там, где отмечено, и вы сможете установить выдвижную полку. Просто поднимите задний конец полки скользит (конец с колесом) по колесам на передний конец шкафа скользит.Полностью вставьте полку и проверьте ее выравнивание. обращая особое внимание на выравнивание по левой стороне, при необходимости отрегулируйте. Поздравляю, полка готова!!! Ну почти, см пластик предмет.

    Пластиковая вещь

    Наконец мы подошли к этой белой пластиковой штуковине. Эта штука защита двери. В комплект входит одна дверная защитная накладка на полку. Если у тебя есть шкаф с двумя дверцами, закрывающимися на одну полку (дверца и слева, и справа сторона без центральной перегородки) вам потребуется два дверных протектора на полку.Пожалуйста запросите дополнительные дверные протекторы в соответствии со специальными инструкциями. Нет защиты дверей нужны для эконом-полок из-за удлиненной передней деревянной накладки. Защитная дверца крепится к боковой части полки. Цель дверного протектора, конечно же, защитить дверь. Пластик торчит примерно на 1/16 дюйма больше, чем направляющая ящика, чтобы вы не поцарапать дверцу, если она не была полностью открыта перед тем, как выдвинуть полку. Просто прикрутите защитный кожух двери к боковой части полки (один винт). Следить за зазор между петлями и, если дверь имеет утопленную панель, убедитесь, что вы установили протектор двери как можно ниже. Защита дверей не работает Полки стандартной высоты с направляющими полного выдвижения. К счастью, впереди Направляющие полного выдвижения более круглые, чем выдвижения на 3/4, поэтому выдвижные части не нужнее в них.

    Обратите внимание: Фактический размер деревянного ящика на 1 дюйм меньше размера прозрачного шкафа открытие, которое вы предоставляете. Это необходимо для выдвижных полок. слайды, которые используют 1/2 дюйма с каждой стороны и должны проходить через шкаф открытие.Мы говорим вам это только для того, чтобы, когда вы получите полку, вы не думаю, что мы сделали ошибку. Не регулируйте ширину, думая, что каким-то образом этот дюйм может сидеть за рамой, потому что, если вы сделаете свой полка не подходит!

    Отказ от ответственности

    Эта страница предлагается в качестве руководства по установке выдвижной полки и не предназначена для каждая деталь для каждой возможной установки. Ожидается, что дом улучшение самодельщик обладает достаточными знаниями, чтобы судить о надежности их установка кухонных и ванных полок.

    Потому что всегда полезно иметь еще одного точка зрения на обустройство дома и установку стеллажей

    Вот некоторые инструкции по установке от нескольких наших клиентов

    Ниже приведены мои инструкции по сборке. У меня была полноценная нерегулируемая нижняя полка в мой кабинет, поэтому я написал инструкцию только для этого варианта.

    УСТАНОВКА ПОЛНОЙ ПОЛКИ

    Совет номер один: установить правую сторону шкафа направляющую быть элементом управления для установки левой направляющей шкафа .

    Правая сторона выдвижная полка направляющая имеет загнутый край по краю колесная колея и колесо на салазках сзади. Соберите правый шкаф направляющая колесом впереди вправо выдвижная полка направляющая . Поместите эту сборку на полку шкафа так, чтобы задняя часть выдвижная полка касается передней части задней части шкафа. Полка располагается по центру открытие двери. Теперь сдвиньте левую боковую направляющую шкафа с колесиком в передняя под левую полку сдвижная полка (без отогнутого края гусеницы).Теперь вы готовы установить размеры для правильной сборки.

    Первая проверка размера отступа. Переместите полку в сборе вперед внутрь «к» сзади внутри лицевой рамки. Так должно быть по центру доступного отверстия и в квадрате к передней части задней части шкафа.

    Возьмите отвертку и прилагаемые винты. Все винты должны быть слегка ручными затягивают до тех пор, пока не будет достигнуто окончательное выравнивание. Слегка надавите справа стороне полки, когда вы двигаете ее к себе, чтобы открыть задний кронштейн на правая направляющая шкафа .Сохраняя указанное выше выравнивание, заверните винт через заднюю часть спереди назад прорезное отверстие в открытом заднем кронштейне. Сохраняя выравнивание, вкрутите винт в переднюю часть слева, чтобы правое прорезное отверстие того же кронштейна . Снимите полку и левую боковая направляющая шкафа оставляя привинченную правую сторону шкафа руководство . Это откроет передний кронштейн на правой направляющей шкафа и еще раз проверьте угольник к передней части задней части шкафа и установите два винта так же, как это было сделано с правым задним кронштейном.

    Следующим шагом является установка левой направляющей шкафа . Держа в руках левая сторона направляющая шкафа у дна полки шкафа и примерно ширина полки слева от уже установленной правой направляющей шкафа , переустановите полку на прикрепленную правую сторону направляющую шкафа и на левая сторона направляющая шкафа . Проверьте выравнивание и квадрат. Установите два винты в каждый кронштейн (передний и задний) с левой стороны, используя тот же метод как используется на правой стороне направляющая шкафа .

    Установите полку с правой стороны на направляющую шкафа и на левая сторона направляющая шкафа. Подвигайте полку вперед-назад и если она заедает отрегулируйте левую боковую направляющую шкафа , чтобы полка могла легко перемещаться. Когда вы будете удовлетворены тем, что все выровнено и движется плавно, установите и затяните винт в центральном отверстии каждого из четырех кронштейнов. Затяните все другие винты.

    Поздравляем, полка готова!!!! Ну почти, видите пластиковую штуку.

    ПЛАСТИКОВАЯ ВЕЩЬ

    Наконец мы подходим к белому пластиковому бамперу, который используется для предотвращения повреждение внутренней поверхности двери. Это может произойти при закрытии против частично выступающая полка или когда дверь мешает вытащить полка. Пластиковый бампер крепится одним винтом к передней части полки. ближайший к дверным петлям. Следите за зазором между петлями и наличием у двери углублений. Убедитесь, что бампер защитной дверцы установлен как можно ниже. Включено с очень широкими полками поставляются два бампера при условии, что отверстие имеет два дверей на полку.

    Этот проект «Добрый день» был совсем несложным, и я верю, что если вы воспользуетесь моим идеи, другие установщики-новички будут так же довольны вашим продуктом, как и я. простота его установки.

    С уважением,

    Гарри С.

    Орегон


    Стив, полки прибыли и установлены — Спасибо!



    Я установил ваши ящики на передвижные полки.я несколько раз прочитайте инструкции по установке на вашем веб-сайте через, просто чтобы убедиться, что я сделаю работу правильно. Каждый раз через, хотя, я продолжал думать про себя, должен быть более простой способ, чем засовывая голову обратно в тесную, плохо освещенную кладовку, пытаясь выровняйте, а затем привинтите эти кронштейны.



    Ну, я не профессионал, но я сделал свою долю DIY проекты. Есть пара вещей, которые я могу почти гарантировать с проект такой.Во-первых, будут окровавленные суставы. Второй вещь, иногда связанная с первой, заключается в том, что будут проклятия. Вот читаю я твою инструкцию, думаю, есть узкие темные углы там, и выдвижные ящики, которые должны быть выровнены идеально (или в минимум, близко к идеальному) — ругань будет точно, и, наверное, кровавые суставы! Почему, думаю я, я должен прикрепить эти скользит на месте? Почему я не могу вынуть эти съемные полки из кладовой и закрепите слайды в хорошем, открытом, хорошо освещенном месте, где места много? Все, что мне нужно сделать, я думаю, это получить правильные измерения, отметьте полки, и все должно работать.



    Я решил попробовать первую из четырех полок, и если бы это сработало, я бы закончил остальные три таким же образом. Если нет, то В худшем случае мне придется перевернуть полку вверх дном, чтобы избегайте неуместных отверстий для винтов и начните заново, следуя инструкциям.



    Я сделал несколько фотографий, чтобы задокументировать процесс — не стесняйтесь использовать их, если хотите. И, если эти инструкции делают смысла, используйте их тоже.



    На картинке «голая полка» показан съемный полка — типичная, ламинированный МДФ.Единственная хитрость здесь состоит в том, чтобы сделать убедитесь, что вы работаете с открытым ламинированным краем — задний край оголен mdf, и вы хотите, чтобы это было сзади.



    Мои полки имеют ширину 22 1/4 дюйма. Я разместил ящик, в направляющих, на полке (см. «ящик в кронштейнах без винтов» фото) и измерено. Эта ширина составляла 20 3/4″. Разница составляет 1 1/2″; разделить на два, это 3/4″ с каждой стороны. Такой подход будет только работать, я полагаю, если ваше размещение (как мое) симметрично, то же самое просвет с обеих сторон.Размещение спереди назад было просто вопрос суждения, убедившись, что было достаточно зазора для дверь кладовой.



    Я взял свой удобный угольник, установил линейку на 3/4″, и отметил линию с обеих сторон, спереди и сзади, примерно где будут скользящие скобки. См. фото, «измерение в от сторона».  То же самое я сделал с заднего края полки, с правильным расстояние. На последующих полках я знал, что размер 3/4 дюйма был постоянным. сторон, а для задней кромки я просто ослабил гайку на датчике, поправил линейку и использовал ее.



    Далее я вкрутил направляющие, по одному винту на кронштейн, в пазы (не центральное отверстие), так что я бы «люфт» в все направления, если это необходимо. Смотрите фото, «один задний винт». я вставил ящик и проверил его, убедившись, что он плавно скользит. Когда я был счастливый (нужна была очень-очень небольшая регулировка), я выдвинул ящик немного вперед и вставил винт в центральное отверстие. я тщательно снял ящик, затянул винты в передних пазах и поместил центральный винт.Я еще раз проверил ящик — все еще плавно скользил.



    Затем я поставил полку в кладовку. Видеть фото «Полка на месте». Я снова вставил ящик и проверил, убедившись, что было гладкое скольжение и клиренс. Смотрите фото «Ящик в место. » Удовлетворенный, я вкрутил два шурупа в заднюю стенку, как вы предложить на своем сайте, чтобы убедиться, что полка не наклоняется вперед, когда ящик выдвигается.



    В первый раз сработало как часы.я был доволен, поэтому я решил сделать фотографии второй полки (те, которые я приложили). На третий я решил засечь время, так как у меня было процесс вниз. Использование только ручной отвертки (без электроинструмента) и не торопясь, не торопясь, третья полка заняла 7 минут, 17 секунды. Я не засекал четвертую полку, но я думаю, что это было быстрее, чем третий.



    И, как видно на последнем фото, нет окровавленные костяшки пальцев и (придется поверить мне на слово) никаких проклятий!



    Мы с женой любим полки, и мы будем обязательно порекомендуем их всем своим друзьям!



    Берт С.Брауд

    Юридическая фирма Пофам



    Как собрать бескаркасные навесные шкафы

    Эта статья представляет мое собственное мнение и может содержать партнерские ссылки. Пожалуйста, прочитайте мои раскрытия для получения дополнительной информации.

    Бескаркасные верхние шкафы в европейском стиле легко построить с помощью правильных инструментов, они доступны по цене и используются для самых разных проектов, от кухонь до ванных комнат, офисов и многого другого.Когда я впервые попытался найти информацию о том, как построить свои собственные шкафы, я нашел ее немного запутанной. Если это поможет другим, я расскажу о том, чему научился за эти годы. В этом посте вы найдете информацию о бескаркасной конструкции верхних шкафов и инструкции по их сборке.


    Эти простые навесные шкафы имеют очень чистый современный вид, но бескаркасные шкафы универсальны. Используя более красивые двери, добавив молдинги и отделку скоростного трамвая, вы можете добиться более традиционного вида.

    Вы можете сэкономить много денег, если сделаете свои собственные бескаркасные шкафы. Хотя создание бескаркасных шкафов не очень сложно, важно, чтобы разрезы были точными, а детали и сборка были квадратными. Прежде чем сходить с ума по кухне с кувалдой и заказать большую кучу фанеры Попробуйте построить один небольшой шкаф, чтобы убедиться, что вы довольны своими результатами.

    Что вам понадобится

    Инструменты

    Вам понадобятся 2 стороны, одна верхняя, одна нижняя, одна задняя, ​​одна или несколько полок и одна или несколько дверей.

    В отличие от других моих постов, здесь нет списка вырезов или плана вырезов, потому что это общие инструкции, а размер шкафа будет варьироваться в зависимости от ваших потребностей. Вместо этого я предоставлю информацию о том, как рассчитать размеры компонентов, которые вам понадобятся для создания собственных шкафов в соответствии с вашими требованиями.

    Тип материала, который вы выберете, будет зависеть от того, где вы будете устанавливать шкафы. На вашей кухне вы захотите использовать более приятный материал, чем в вашем гараже.

    Материал для корпусов шкафов

    Шкаф-коробка также называется каркасом. Чем толще материал, который вы используете, тем прочнее будет шкаф и тем длиннее вы сможете сделать свои шкафы. Рекомендуется материал толщиной 3/4 дюйма, но в некоторых ситуациях также могут подойти материалы толщиной 5/8 дюйма или 1/2 дюйма. «прибивают полоски гвоздями или 1/2″ для задней и боковых сторон и 3/4» для верхней и нижней части. Это в основном делается для экономии денег. Если вы строите только несколько шкафов для себя, вы можете упростить процесс и получите более прочные шкафы, если вы просто используете материал одинаковой толщины (3/4 дюйма) для всех компонентов.

    Фанера лучше МДФ лучше ДСП. Если вы используете фанеру, важно отметить, что фанера бывает разных сортов. Одна оценка за хорошую сторону и одна оценка за обратную сторону. А1 — это лучший сорт фанеры по внешнему виду, который вы можете получить. Если вы хотите сэкономить немного денег, вы можете сделать каркас из фанеры более низкого качества, такой как B2, и использовать фанеру A1 для открытых концов и дверей. Некоторым даже нравится использовать ДСП с меламиновым покрытием для каркасов с более качественной фанерой для дверей и торцевых панелей.Если вы планируете красить шкафы, сорт фанеры не так важен.

    Для магазинных шкафов в подвале или гараже вы можете найти фанеру «цехового качества» на местном лесопилке. Эта фанера будет иметь больше дефектов шпона, но все же будет иметь прочную сердцевину. Многие люди даже строят шкафы для магазинов из фанеры CDX. Это не очень красиво, но X в названии указывает на то, что используемые клеи могут выдерживать небольшое воздействие погоды, что может быть полезно в гараже.

    Если вы столкнулись с проблемой изготовления собственных шкафов, вы уже сэкономили значительную сумму денег, и в большинстве случаев имеет смысл использовать фанеру.Для целей этих инструкций я предполагаю, что шкаф будет изготовлен из фанеры толщиной 3/4 дюйма.

    Материал для дверей шкафа

    Вы можете сделать простые дверцы из плиты из того же материала, который вы используете для каркасов шкафов. В нашем случае фанера. Это будет самый дешевый вариант, и именно его я буду использовать в этом руководстве, потому что существует слишком много вариантов и методов изготовления дверей шкафа, чтобы обсуждать их здесь.

    Если вас не устраивает простая дверца шкафа из плит, ряд компаний изготовит для вас двери на заказ в различных стилях по разумной цене.

    Шаг 1: Расчет размеров компонентов шкафа

    Прежде чем мы начнем резать и собирать наш шкаф, нам сначала нужно определить, какой размер шкафа нам нужен. Если вы когда-нибудь были в кухонном салоне, вы, вероятно, заметили, что предлагаемые ими полунестандартные шкафы бывают некоторых стандартных размеров. Поскольку мы строим наши шкафы, мы можем выбрать любые нестандартные размеры, которые мы хотим удовлетворить нашим потребностям. Однако есть некоторые ограничения. От выбранного материала и толщины будет зависеть, насколько широкий шкаф мы сможем построить.В большинстве случаев с фанерой 3/4 дюйма максимальная ширина должна быть около 42 дюймов, но более узкие шкафы будут более устойчивыми.

    Стандартная глубина верхнего шкафа составляет 12 дюймов (включая дверь), когда над прилавком. Глубже, когда над холодильником, и имеет большую опору. Глубина верхнего шкафа 12 дюймов оставляет внутреннюю глубину 10-1/2 дюйма. Обеденные тарелки обычно имеют размер 10 » в диаметре, но может быть и до 12″. Если у вас большие тарелки, или вы хотите оставить место для больших тарелок в будущем, сделайте свои шкафы глубже.В нашем уроке мы создадим бескаркасный верхний шкаф размером 18 дюймов Ш x 30 дюймов В x 12-1/2 дюйма Глубина. Это оставит внутреннюю глубину шкафа 11 дюймов.

    Наш шкаф будет состоять из 6 кусков фанеры. 2 стороны, верх и низ, задняя часть и дверь. Все будет вырезано из фанеры толщиной 3/4 дюйма. Чтобы определить размер каждого компонента, мы будем использовать следующие формулы.

    (Для согласованности «высота» также является направлением волокон.)

    Боковые размеры шкафа

    Есть 2 стороны, и в большинстве случаев измерение проходит вертикально. Высота бортика такая же, как и желаемая высота шкафа. Поскольку мы используем накладные* двери, ширина стороны равна желаемой глубине шкафа минус толщина двери. В нашем случае имеем:

    Высота борта = 30 дюймов (высота шкафа)

    Ширина стороны = 12-1/2″ — 3/4″ (глубина шкафа — ширина двери) = 11-3/4″

    Нам понадобятся 2 куска фанеры размером 11-3/4″ x 30″ 3/4″.

    (Накладные двери находятся перед шкафом. Вкладные двери находятся внутри шкафа.Для вкладных дверей ширина сторон будет такой же, как ширина шкафа.

    Размеры верхней/нижней части шкафа

    Верхняя и нижняя части имеют одинаковые размеры. Ширина верха/низа равна глубине шкафа минус толщина двери. Высота верха/низа равна ширине шкафа минус толщина каждой стороны.

    Высота сверху/снизу = 18 дюймов (ширина кабины) — 2 x 3/4 дюйма (толщина бортов) = 16-1/2 дюйма

    Ширина сверху/снизу = 12-1/2″ (глубина кабины) — 3/4″ (толщина двери) = 11-3/4″

    Нам понадобятся 2 16-1/2″ x 11-3/4″ куска 3/4″ фанеры.

    Размеры задней панели шкафа

    Задняя часть нашего бескаркасного шкафа помещается между обеими сторонами, верхом и низом. Чтобы определить ширину спинки, нам нужно вычесть толщину каждой боковой детали. Чтобы рассчитать высоту, мы вычитаем толщину верхней и нижней частей.

    Высота сзади = 30 дюймов (высота кабины) — 3/4 дюйма (толщина верха) — 3/4 дюйма (толщина днища) = 28-1/2 дюйма

    Ширина сзади = 18 дюймов (ширина кабины) — 2 x 3/4 дюйма (толщина бортов) = 16-1/2 дюйма

    Нам понадобится 1 28-1/2″ x 16-1/2″ кусок фанеры 3/4″.

    Размеры регулируемых полок

    В зависимости от высоты и назначения навесного шкафа может понадобиться одна или несколько регулируемых полок. Это куски фанеры толщиной 3/4 дюйма, которые опираются на штифты для полок, которые вставляются в ряд отверстий для штифтов внутри шкафа.

    Полка представляет собой ширину внутренней части шкафа и простирается от задней части внутренней части до 1/4 дюйма от передней части.

    Высота полки = 18 дюймов (ширина кабины) — 2 x 3/4 дюйма (толщина борта) = 16-1/2 дюйма

    Ширина полки = 12-1/2″ (глубина кабины) — 3/4″ (дверь) — 3/4″ (задняя часть) — 1/4″ (пространство) = 10-3/4″

    Размеры двери шкафа

    Наш шкаф имеет только одну дверь, и мы проектируем шкафы с полной накладкой .Это означает, что дверь находится перед шкафом и закрывает почти весь шкаф. На самом деле двери нужно немного места вокруг нее, чтобы она не терлась о соседние двери или стены.

    Минимальное пространство с большинством петель составляет 1/16 дюйма, поэтому нам нужно вычесть 1/8 дюйма (2 x 1/8 дюйма) из каждого размера. Это также даст нам хорошее расстояние в 1/8 дюйма между дверями и другими шкафами. .

    Высота двери = 30 дюймов (высота кабины) — 1/8 дюйма = 29-7/8 дюйма

    Ширина двери = 18 дюймов (ширина кабины) — 1/8 дюйма = 17-7/8 дюйма

    Если бы мы строили более широкий шкаф, требующий 2 двери, мы бы все равно вычли 1/8 дюйма из высоты, но ширина каждой двери была бы (CabWidth — 1/4 дюйма)/2. Между двумя дверями будет пространство 1/8 дюйма и пространство 1/16 дюйма по периметру.

    Теперь, когда мы знаем, какого размера куски фанеры нам нужны, мы можем приступить к сборке.

    Шаг 2. Соберите боковые, верхние и нижние части

    Стоит ли использовать клей? Столярные изделия с карманными отверстиями довольно прочные, но склеивание соединений в дополнение к завинчиванию сделает корпус более прочным и жестким. Если вы решите использовать клей, сначала соберите шкаф без клея, чтобы убедиться, что все подходит и хорошо выровнено.Затем разобрать и собрать с помощью клея.

    Кромка:  Нанесите кромку на край каждой из 4 частей, которые будут на передней части шкафа.

    Начните с просверливания карманных отверстий в верхней и нижней частях, как показано, и прикрепите верхнюю часть к одной из боковых частей.

    Теперь прикрепите дно к боку. Убедитесь, что карманные отверстия находятся снаружи шкафа.

    Прикрепите последнюю оставшуюся сторону, убедившись, что все выровнено правильно и прямо.

    Шаг 3: задняя стенка шкафа

    Дважды проверьте, чтобы задняя часть шкафа была квадратной, и убедитесь, что она помещается внутри задней части шкафа. Если нет, внесите коррективы в спину.

    Если все правильно совмещено, имеет правильный размер и квадратную форму, разберите шкаф и повторите шаг 2, описанный выше, на этот раз с клеем, прежде чем вставлять заднюю часть.

    Просверлите шурупы с карманными отверстиями по периметру задней стенки и прикрепите их к остальной части шкафа с помощью клея, как показано на рисунке.

    Поскольку мы используем винты с потайной головкой, мы построили весь этот шкаф без единого зажима. Обычно при сборке шкафов или другой мебели используется много длинных и дорогих стержневых зажимов, чтобы удерживать шкаф на месте, пока клей сохнет. Одним из преимуществ использования столярных изделий с карманными отверстиями является то, что винты действуют как зажимы, удерживая все вместе, пока клей сохнет.

    Шаг 4: Просверлите отверстия для штифтов в полке

    Снимите ограждения с приспособления для штифтов Kreg Shelf Pin и поместите его на дно шкафа, как показано на рисунке. Короткая сторона должна быть на одном уровне с передней частью шкафа. Это позволит расположить отверстия на расстоянии 37 мм от передней части.

    Используйте второе и третье отверстия снизу, чтобы просверлить направляющие отверстия для монтажной пластины петли.

    Сдвиньте приспособление для шпилек вверх к верхней части шкафа, удерживая его на одном уровне с передней частью шкафа, и просверлите отверстия для монтажной пластины верхней петли во 2-м и 3-м отверстиях сверху, как показано на рисунке.

    Теперь поместите фиксирующий штифт в нижнее отверстие приспособления, сдвиньте приспособление вниз, чтобы вставить фиксирующий штифт в 1-е отверстие для штифта, просверленное ранее, и продолжайте свой путь вверх по стенке шкафа, сверля отверстия для штифта полки.Остановитесь, прежде чем вы доберетесь до направляющих отверстий для монтажной пластины верхней петли.

    Переверните приспособление для шпилек и поместите его в задний угол шкафа так, чтобы короткий конец приспособления был ближе всего к задней части, как показано на рисунке. Просверлите 1-е отверстие для штифта полки в последнем отверстии снизу. (Нам не нужны направляющие отверстия для шарнира сзади.) Затем продолжайте сверлить оставшиеся отверстия для шпилек вдоль задней части, используя индексный штифт.

    Повторите этот шаг с другой стороны шкафа.

    Шаг 5: Отметьте расположение отверстий шарнира

    На задней стороне дверцы, со стороны петель, отметьте 2 линии на расстоянии 3-3/16 дюйма от верхней и нижней части дверцы. Это центральная линия для отверстия под петлю.
    Следуйте инструкциям, прилагаемым к приспособлению для сверления петель (например, приспособлению для скрытых петель), чтобы просверлить 35-миллиметровые отверстия для чашеобразного конца петли.


    Наконец, прикрепите и отрегулируйте петли, чтобы дверца располагалась ровно по всему шкафу.

    Вставьте несколько штифтов для полок, и ваша полка и шкаф готовы.Покрасьте и загрунтуйте или протрите и отполируйте.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
