Рейсмус своими руками



Рейсмус-полезный и нужный инструмент при работе с деревом и металлом. Рейсмус используется для проведения линий, параллельных краю изделия. Именно такой инструмент изготовил автор-самодельщик для столярных работ.

Инструменты и материалы:
-Древесина;
-5 мм шестигранный ключ;
-6 мм болт;
-Клей столярный;
-Суперклей;
-Токарный станок по дереву;
-Токарные инструменты;
-Ножовка;
-Дрель;
-Сверла 5 мм и 6 мм;
-Перьевое сверло 25 мм;
-Долото;
-Рашпиль;
-Тиски:
-Карандаш;
-Напильник;
-Наждачная бумага;

Шаг первый: деревянные заготовки
Первым делом автор выбрал древесину для изготовления рейсмуса. Для ручки автор использовал дуб, а для колодки тополь. Еще автор использовал кусочек древесины для болта.



Шаг второй: изготовление ручки
На токарном станке изготавливает ручку. Длина ручки 7 см, диаметр 2.5 см.

Шаг третий: колодка
Колодка имеет размер следующие размеры: 2.5 см толщина, 3 см ширина и 5 см длина. Отрезал и отшлифовал брусок нужного размера. По центру бруска просверлил отверстие 25 мм. Насадил колодку на ручку, для фиксации используя столярный клей. В торце ручки, со стороны колодки, по центру просверлил сквозное отверстие сверлом 6 мм.

Шаг четвертый: изготовление резца
Резец автор изготовил из шестигранного ключа. С короткой стороны ключа отрезает часть оставляя 15 мм. Затем зажимает ключ в тиски и заостряет короткий конец. Вставляет резец в отверстие в рукояти.

Шаг пятый: болт
Болт имеет диаметр 6 мм. В небольшом брусочке сверлит отверстие диаметром 5 мм. Наполовину вкручивает в отверстие болт. Наносит на оставшуюся резьбу суперклей. Вкручивает болт до конца. Обрабатывает брусок рашпилем, придавая ему нужную форму.

Шаг шестой: паз
Карандашом очерчивает контур резца на торцевой части рейсмуса. Долотом выдалбливает паз. Теперь рейсмус можно безопасно перемещать, резец будет помещаться в пазу.

Шаг седьмой: сборка и использование
В верхней части колодки сверлит отверстие диаметром 5 мм. Отверстие должно быть сквозным между верхом колодки и центром ручки. В отверстие вкручивает болт. Болтом зажимается резец.

Рейсмус готов.


Использовать рейсмус очень просто. Выдвигается резец на нужную длину. Фиксирует его с помощью болта. Прикладывает колодку рейсмуса к торцу обрабатываемой детали. Перемешает рейсмус прижимая резец к поверхности детали. На поверхности детали остается полоса.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельный рейсмусный станок по дереву своими руками с видео инструкцией

У людей имеющих небольшую столярную мастерскую дома порой возникает необходимость в ровных досках для проведения некоторых работ, но рейсмусовые станки по дереву стоят очень дорого, и никто не станет их покупать для сиюминутных нужд. Но есть выход из этой ситуации, можно соорудить станок по дереву своими руками, пользуясь подручными средствами.

Самодельные рейсмусовые станки имеют различное устройство, в этой статье речь пойдет о самом простом варианте его изготовления, но даже для этого потребуются определенные навыки и инструменты.

рейсмус своими руками

Материалы и инструмент

Раз станок изготавливается из подручных средств, то материалы, перечисленные ниже должны быть у каждого человека, которому такой станок может понадобиться:

  • Стол для работ – минимальная ширина должна быть не меньше полутора метров, а длина должна позволять обрабатывать минимум 2-х метровые доски;
  • Старая дверь от шифоньера – это как вариант, вообще сгодится любая плоская поверхность, примерно соответствующая размерам двери;
  • Два бруса сечением 150х50 мм и длиной, не превышающей дверь;
  • Две доски сечением примерно 25х100, и длиной 40 см;
  • Бруски и дощечки поменьше, разных размеров;
  • Деревянные клинья;
  • Фанера толщиной 20 мм;
  • Набор тонких планок толщиной от 2 до 6 мм.

В процессе подготовки потребуются такие инструменты:

  • Электрический рубанок;
  • Дрель и набор сверил;
  • Электрический лобзик;
  • Угольник;
  • Саморезы.

Станок самоделка и система его работы

Устройство рейсмусового станка выглядит следующим образом, доска, зафиксированная на плоскости его нижней части, подвергается обработке рубанком, передвигающимся в специальной ограничительной рамке вручную. Рамка позволяет электроинструменту свободно перемещаться влево и вправо, обрабатывая доски шириной до 400 мм.

Подготовка поверхности

На рабочий стол ложится шифоньерная дверь или плита фанеры, ее заменяющая. Главным условием должно быть соответствие размерам и ровность поверхности;

Фиксация к столу может быть как через болты, для этого сверлятся отверстия по краям плиты, которые должны быть идентичны с отверстиями в столе и плита прижимается болтами. Можно ее зафиксировать, уперев в заранее подготовленные штырьки на столе.

Крепление направляющих осей

Для осей используются отшлифованные брусья, они должны быть одинаковой высоты, что бы доски после обработки в самодельном рейсмусе были ровными со всех сторон;

Положите на них фанеру, так, что бы брусья располагались строго по краям фанеры, и прикрутите их при помощи саморезов.

рейсмус на основе рубанка

Накладки для рубанка

  1. Из толстой фанеры необходимо вырезать две накладки под рубанок, они нужны, для того, что бы электрорубанок можно было установить на несущую рамку самодельного рейсмуса и с их помощь регулировать глубину строгания;
  2. Накладки должны повторять контуры рубанка, но иметь большую длину, по их краям надо вырезать посадочные места, одинаковой глубины, примерно 60-70 мм, с каждой стороны. Ширина их должна быть около 5 см.
  3. Рабочую поверхность накладок следует обработать наждачной бумагой;
  4. Крепятся накладки к рубанку при помощи болтов имеющихся на нем, для более плотной фиксации рекомендуется использование шайб. Верхние выступающие части для жесткости распираются маленькими брусочками, и фиксируются саморезами.

Если болтов на корпусе электрического рубанка не предусмотрено, можно сделать рамки размером чуть больше и скрепить их с четырех сторон шпильками, расперев заранее брусками, длиной чуть меньшими, чем ширина рубанка.

Несущая рамка

Для изготовления рамки используется брус и доска. Рамка должна быть шире на 10 см, чем расстояние между наружными частями зафиксированных к шифоньерной двери брусков, а длина соразмерна с пазами на накладках рубанка. Другими словами он должен полностью ложиться внутрь рамки, и при этом вперед и назад не шевелился, а только по сторонам;

В сборке рамки поможет угольник. Поперечные доски сечением 100х25 мм надо упереть торцами в брусок, и выдержав угол в 90 градусов, зафиксировать с помощью саморезов;

рейсмус самоделка

Для того, что бы рамка вдоль направляющих брусков двигалась равномерно, с одной стороны на ней следует расположить ограничительную планку. Это можно сделать при помощи саморезов.

Совет! Не используйте для сборки каркаса несущей рамки менее 8 саморезов, иначе она не будет достаточно жесткой!

По большому счету инструмент готов, для большей наглядности можете ознакомиться, как сконструировать самодельный рейсмусный станок по дереву видео будет представлено в конце статьи. Для того что бы понять как правильно им пользоваться, ниже приведена краткая инструкция.

Инструкция пользования рейсмусовым станком

Данный станок помогает придать доскам идеально ровный вид, ведь зачастую они в процессе высушивания приобретают форму пропеллера, порой это настолько незначительно, что при первом взгляде кажется, что доска абсолютно ровная. Но как только она попадает на действительно ровную поверхность, то начинает играть на ней.

  1. Поместив поведенную доску на нижней части станка, следует расклинить ее таким образом, что бы при нажатии на любой ее край она оставалась неподвижной;
  2. Между направляющими брусками и обрабатываемой доской остается место, его надо заполнить наборными распорками, и подклинить доску, для надежной фиксации;
  3. Рубанок в рамке надо выставить таким образом, что бы он едва касался обрабатываемой поверхности доски. Для этого используются брусья различной толщины. Для плавной регулировки потребуется набор из тонких планок, размеры которых указаны в перечне материалов;
  4. Выставив рейсмус надлежащим образом можно переходить к первоначальной шлифовке;
  5. Для этого пройдите несколько раз рубанком по всей плоскости обрабатываемой доски. Затем замените планки на те, что тоньше, или вовсе уберите их, и повторите процедуру;
  6. Когда одна сторона доски обработана, ее следует изъять из станка и очистить плоскость от насыпавшейся древесной стружки;
  7. Переверните доску, зафиксируйте и повторите весь процесс от начала до конца. У вас останется обработанная с обеих сторон доска, которую при надобности можно подогнать под любой размер.

Данный рейсмусовый станок по дереву может обтачивать доски с высокой точностью, погрешность составляет около 0,5 мм на двухметровую заготовку. Это сопоставимо с точностью заводских отечественных станков.

В данной статье приведен процесс изготовления и практического применения самодельного рейсмусового станка на примере обработки доски, для большей наглядности рекомендуем вам ознакомиться с видео уроком по его изготовлению ниже.

Видео: рейсмусовый станок своими руками

Простейший центровочный рейсмус своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Многие из Вас сталкиваются с разметкой заготовок, и зачастую требуется точно разметить центральную линию доски, или профильной трубы.
В данной статье, автор YouTube канала «JSK-koubou», расскажет Вам как просто можно изготовить приспособление для этих задач, а именно центровочный рейсмус.

Эта самоделка настолько же проста в изготовлении, насколько и полезна в разметочных работах, и может быть повторена буквально из хлама.

Материалы.
— Дубовая доска
— Листовая фанера
— Стальной пруток
— Клей ПВА
— Наждачная бумага.


Инструменты, использованные автором.
— Торцовочная пила
— Разметочный рейсмус
— Сверлильный станок
— Ручной пресс
— Автоматический карандаш, шило.

Процесс изготовления.
Первым делом мастер вырезает из дубовой доски небольшую прямоугольную заготовку.

Теперь при помощи разметочного рейсмуса (про его изготовление есть множество статей на этом сайте, их можно найти с помощью поиска) автор находит центр заготовки, размечая ее с двух сторон. Затем отмечает центр шилом.

Фиксирует заготовку на столе сверлильного станка, и высверливает сквозное отверстие сначала тонким, а затем и толстым сверлом по диаметру карандаша.

Карандаш должен заходить в отверстие практически без люфта, но без усилия.

Для того, чтобы точно просверлить еще два боковых отверстия для упоров, мастеру потребовалось сделать отверстие по диаметру карандаша в листовой фанере.

Карандаш вставляется в блок, и в отверстие в фанере. Сначала сверлится первое боковое отверстие, затем заготовка разворачивается на 180 градусов, и делается второе отверстие.

Поверхности полученного блока шлифуются мелкой наждачной бумагой, уложенной на лист стекла.

Теперь в боковые отверстия запрессовываются два стальных прутка. Также можно использовать хвостовики от сломанных сверл.


Носик автоматического карандаша смазывается клеем ПВА, и вставляется в отверстие.

После высыхания клея карандаш можно регулировать по высоте, он будет легко двигаться, но не иметь бокового люфта. Первую линию автор делает на боковой части доски за один проход.


А теперь тест приспособления на точность. Первая половина линии рисуется с одной стороны до середины доски, а потом доска разворачивается, и прочерчивается вторая половина линии. Они совпали настолько точно, что даже не видно, где они накладываются друг на друга!



Такой рейсмус можно сделать и намного большего размера, тогда он позволит размечать и более габаритные заготовки. Само собой, для разметки стальных профильных труб вместо карандаша можно использовать острую стальную чертилку, либо тонкий маркер.
Благодарю автора за простое, но полезное приспособление для дома и мастерской!
Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Рейсмус своими руками – как сделать простое устройство? + видео

Чтобы ваша работа по переносу чертежей и созданию ровных линий проходила намного быстрее, сделайте рейсмус своими руками. Этот инструмент станет вашим неотъемлемым помощником и позволит сэкономить немало личного времени, сил и средств.

Основные характеристики и использование рейсмуса

Многие строители и плотники используют рейсмус для создания заготовок, при разметке линий на деревянных плоскостях и поверхностях. Использование этого инструмента позволит сократить время многих работ в несколько раз, особенно если в вашем арсенале раньше были только карандаш и измерительная линейка. Именно тут кроется главное преимущество. Несмотря на то, что вы можете чертить линии на деревянных поверхностях с помощью карандаша и вдоль, и поперек волокон, наносимые им линии будут иметь разную толщину на разных этапах работ, поскольку его грифель «затуппяется».

Фото компактного деревообрабатывающего станка рейсмуса, shuruping.ruФото компактного деревообрабатывающего станка рейсмуса, shuruping.ru

Шпильки или лезвия рейсмуса оставляют тонкую линию на всем пути «следования» устройства, исключая любые возможные колебания. Однако здесь есть и недостаток. Например, если вы используете не грифель, а шпильки в качестве инструмента для нанесения линий, на обрабатываемом материале будут оставаться пусть и еле видные, однако не удаляемые следы. Впрочем их достаточно легко скрыть под другими частями и деталями заготовок. Рейсмус может использоваться при:

  • Разметке середины доски для фугования и роспуска;
  • Разметке разнообразных соединений.

Чтобы узнать, как сделать деревообрабатывающий настольный станок (рейсмус), даже самой простой конструкции, прежде всего, ознакомьтесь с конструкцией инструмента. Устройство состоит из четырех элементов: штанги, фиксаторов, колодки и шпилек. С помощью колодки, которая передвигается вдоль штанги, будет измеряться расстояние от нее до шпилек, а фиксация осуществляется благодаря винтовому зажиму. Штанга, чаще всего, имеет измерительную шкалу, благодаря которой можно легко настроить инструмент на необходимый размер, не прибегая ни к каким дополнительным маневрам с настройкой.

На фото - станок рейсмус, korvet.suНа фото - станок рейсмус, korvet.su

Делаем простой рейсмус по дереву своими руками

Многим кажется, что делать рейсмус самостоятельно – не столь выгодно, поскольку придется потратить средства на закупку деталей, материалов, тратить время на создание устройства. Однако все не так очевидно, поскольку инструменты эконом-класса значительно хуже по качеству и не столь надежны, как устройства, которые сделаны в «домашних условиях».

Фото самодельного рейсмуса из электрорубанка, krainamaystriv.comФото самодельного рейсмуса из электрорубанка, krainamaystriv.com

Тем более что рейсмус можно использовать во многих строительных областях: при работе с деревянными изделиями, металлом, для переноски чертежей на будущие заготовки, в разнообразных плотницких работах.

Для этого нам понадобится латунный припой, метчики по 4 мм, разнообразные винты, металлическая заготовка Т-образной формы. Из инструментов пригодится паяльник, электрическая дрель для ускорения работы и плашки. Мы прилагаем и чертеж рейсмуса для наглядности

Как сделать простой рейсмус по дереву своими руками - пошаговая схема

Шаг 1: Создание основы рейсмуса

В центре Т-образной детали из металла размером 3,5*7 см с помощью дрели аккуратно просверливаем отверстие с диаметром в 0,8 см, после чего припаиваем в него трубку, внешний диаметр которой должен составлять 1,6 см, а внутренний, соответственно, 0,8 см. Таким образом, мы создадим сквозной канал, для скольжения стержня.

Шаг 2: Зажим для шпильки или карандаша

К одному кольцу трубки прикрепляем кольцевой зажим, который будет служить креплением для карандаша – для нанесения разметки. На другом конце делаем отверстие диаметром 0,6 см с резьбой для установки "винта-барашка". Его основная задача – фиксация стержня в требуемом положении. На конце стержня, где крепится зажим, устанавливаем спаянное кольцо, которое оснащаем прижимным винтом.

Шаг 3: Работа над сменным стержнем и основанием

Следующий наш шаг – создание сменного стержня, в котором мы создаем несколько отверстий. Одно из них будет сквозным – в нем сверлится дыра диаметром 0,3 см, второе отверстие предназначается для установки блокировочных винтов на 0,6 см (резьба М4). В двух местах сверлим Т-образную деталь с резьбой М4. Сюда мы будем устанавливать рифленый винт, что позволит эксплуатировать инструмент и как циркуль.

Шаг 4: Оформление рейсмуса

После того, как вы собрали рейсмус, его нужно покрасить краской для металла, которая исключает появление грибка и коррозии. Не нужно окрашивать лишь рабочую (нижнюю) часть, с помощью которой непосредственно и будет осуществляться работа.

Шаг 5: Усовершенствование устройства

Чтобы ваш самодельный инструмент более точно и быстро выполнял работу, необходимо немного его усовершенствовать. Для этого наносим на стержень миллиметровую шкалу, используя напильник. Теперь даже самые сложные чертежи будут вам под силу.

Если вы решили использовать рейсмус, нужно помнить два основных правила:

  • Работая с деревом, нужно обязательно наклонять грифель карандаша чуть в сторону;
  • Проводя работу на металлических поверхностях, помните, что основание инструмента должно плавно скользить по ребру листа.

На фото - рейсмус своими руками, krainamaystriv.comНа фото - рейсмус своими руками, krainamaystriv.com

Подготовка к работе – настраиваем и используем инструмент

Не имеет значения, покупной у вас инструмент, либо вы сделали рейсмус своими руками, необходимо знать, как верно подготовить устройство для проведения работ. От этого будет зависеть и эффективность самого инструмента, и ваша безопасность при работе с рейсмусом. Несмотря на то, что внешняя и практичная разница между дорогими и дешевыми моделями существенна, их работа осуществляется по единому принципу. Брусок со шпилькой, карандашом или несколькими ножами для разметки пазов скользит внутри колодки. Она, в свою очередь, оснащена специальным механизмом для удержания бруска или металла в требуемом положении.

Фото настройки рейсмуса перед работой, rutracker.orgФото настройки рейсмуса перед работой, rutracker.org

Чтобы линии получить узкие и одновременно с этим однородные, шпильки или ножи для рейсмуса должны быть очень острыми. Большая часть заводских моделей обычно оснащена конической формы деталями, которые оставляют неровный след при разметке поперек деревянных волокон. Именно потому следует осуществлять работу не поперек, а вдоль волокон. Чтобы достичь лучших результатов, необходимо остро и одинаково натачивать шпильки перед каждым этапом разметки.

На фото - переключатель для регулировки настройки высоты стола рейсмуса, alex946.ruНа фото - переключатель для регулировки настройки высоты стола рейсмуса, alex946.ru

Работа с рейсмусом достаточно проста. Для этого устанавливаем шпильку на требуемом от колодки расстоянии, за счет стальной линейки или заготовок задается размер, следом фиксируем брусок. Если вы используете рейсмус двухсторонний, длину между шпильками регулируем сверлом. Колодка тесно прижимается к заготовкам, после чего слегка наклоняем инструмент в противоположную от себя сторону, открывая таким образом режущую часть шпильки, после чего тянем устройство к себе.

Правила эксплуатации: не подвергай себя опасности

Если вы решили соорудить самодельный рейсмус из электрорубанка или иных устройств, обязательно позаботьтесь о том, чтобы обезопасить себя во время проведения операций. Приведенные ниже несколько правил помогут вам не только сделать свою работу более эффективной, но и исключить возможные травмы, что нередко бывает при неправильной эксплуатации инструмента.

Фото безопасной работы рейсмусом, mcu8.ruФото безопасной работы рейсмусом, mcu8.ru

  • При работе используйте защитные средства для глаз;
  • При работе с грубым материалом применяйте перчатки;
  • Перед тем, как приступить к работе, необходимо проверить, все ли детали установлены правильно, и зафиксировать их;
  • С ножами и шпильками рейсмуса обращайтесь очень осторожно, перед работой проверьте их на наличие трещин;
  • Проверьте заготовки: они должны быть чистыми, без гвоздей и мусора, который может повредить рабочую часть устройства.

На фото - правила работы рейсмусом, tehpomosch.com.uaНа фото - правила работы рейсмусом, tehpomosch.com.ua

по дереву, многофункциональный, своими руками, чертежи

Все чаще в домашнем арсенале столяров – любителей, не говоря уже о профессионалах, можно встретить рейсмусовый станок, используемый для деревянных заготовок хорошего качества. Электрические столярные инструменты ручного и переносного типа постепенно вытесняются станковыми моделями, и рейсмусовый станок можно считать наглядным тому подтверждением. Сегодня уже мало иметь возможность быстро и без особых усилий резать деревянную заготовку, даже в любительском изготовлении мебели и домашних приспособлений, когда требуется высокое качество станковой обработки.

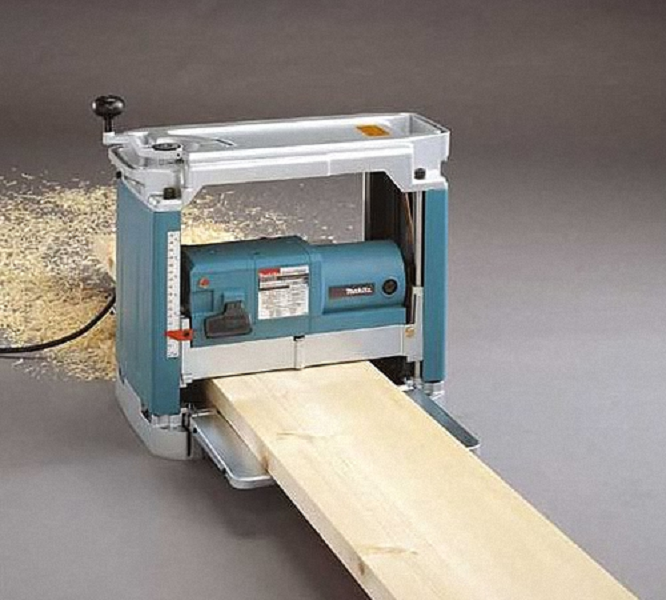

Рейсмусовый станок

Рейсмусовый станок

Рейсмусовый станок по дереву

Среди ближайших родственников рейсмусового станка можно назвать наиболее известные и популярные системы:

  • Строгальный станок по дереву, снимает верхнюю, наиболее грубую часть заготовки после распила бревна и бруса на мощных циркулярных пилах;

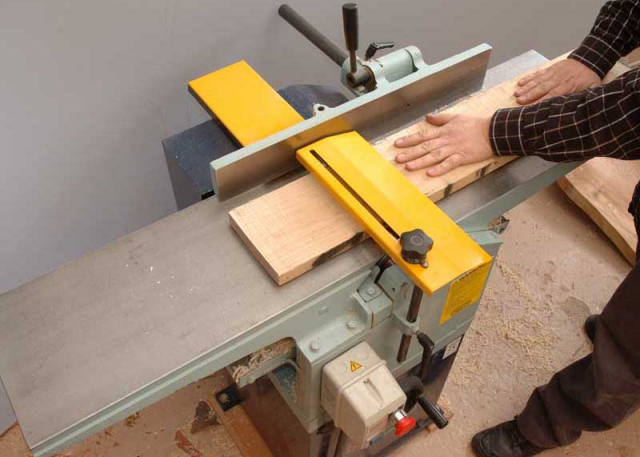

  • Фуговальный станок используется для предварительной получистовой обработки поверхности доски или плиты из дерева;
  • Шлифовальный станок применяется для чистового выведения под полировку дерева или обработку лаковыми политурами, восковыми мастиками.

Рейсмусовый станок

Рейсмусовый станок

Первые два типа станков отличаются лишь размерами рабочего стола, количеством режущих кромок, скоростью резания. Устройство станины, ножевого блока, привода и системы подачи заготовки из дерева во многом похожи. В шлифовальном станке вместо ножей используются шлифовальные барабаны и ленты.

К сведению! Между операциями шлифования и фугования дерева предполагается обработка заготовки рейсмусовым типом барабанного ножа.

При правильном подборе режимов качество обработки дерева на рейсмусовом станке получается достаточно высоким, что зачастую дает возможность отказаться от шлифования деревянной поверхности.

Рейсмусовый станок

Рейсмусовый станок

Во многих случаях, при работе с легкими и средними по плотности заготовками, операции фугования и чистовой резки выполняют на одном фуговально – рейсмусовом станке. Достаточно лишь последовательно перенастроить режим резанья и обороты вращения ножевого блока. Один станок фактически заменяет два.

Суть станка рейсмусового типа

Считается, что свое название рейсмусовый станок получил от известного столярного инструмента рейсмуса, используемого для нанесения разметки параллельных линий на заготовках и щитах из цельного и клееного дерева. В этом утверждении есть определенная доля правды, так как рейсмусовые типы станков используются преимущественно для двух операций:

  • Чистовое строгание, обеспечивающее гладкую поверхность дерева;
  • Калибровка параллельности плоскостей щита, резанной деревянной рейки, доски.

В прежние времена параллельность плоскостей после строгания проверялась рейсмусом, после того как стало возможным изготовление станков с высокооборотными цилиндрическими ножами, название рейсмусовый так и осталось за надежными и очень удобными в работе устройствами.

Рейсмусовый станок

Рейсмусовый станок

Типовое устройство рейсмусового станка

В современной столярной мастерской практически невозможно обойтись без инструментов для чистовой обработки, в том числе шлифовального и рейсмусового станков. В зависимости от объема выполняемых столярных работ, нагрузки и номенклатуры изделий из дерева рейсмусовый станочный парк делится на две группы:

  • Специализированные станки и приспособления, рассчитанные на одну-две операции. Помимо основного блока для односторонней или двухсторонней обработки поверхности дерева, в конструкции может использоваться приспособление для распиловки или подрезки торцов заготовок;

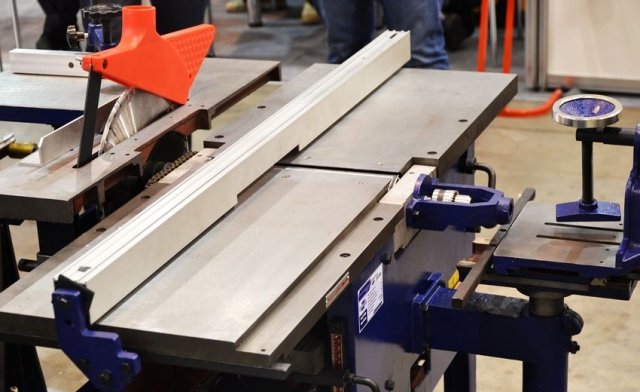

  • Универсальные деревообрабатывающие станки с рейсмусом. Такой агрегат может обеспечить выполнение от 4 до 12 наиболее важных и востребованных типов обработки дерева.

В условиях выполнения больших объемов обработки дерева более выгодными оказываются специализированные станки по дереву. Во-первых, нет необходимости выполнять регулярную перенастройку и наладку режущих инструментов, выше точность и качество обработки, а во–вторых, работа на специализированном рейсмусовом агрегате не требует высокой квалификации.

Универсальный вариант более гибкий в работе, но для использования многофункционального станка по дереву потребуется серьезный опыт настройки и обслуживания устройства. В условиях мелкосерийного или штучного изготовления деталей из дерева нормально работают только МФУ станки с рейсмусовыми приставками известных брендов.

Рейсмусовый станок

Рейсмусовый станок

Китайский ширпотреб очень быстро теряет точность обработки заготовок из дерева, и зачастую, после нескольких лет эксплуатации универсальный деревообрабатывающий станок с рейсмусом — приставкой переделывается владельцами в специализированные устройства, например, циркулярку или электрофуганок.

Конструкция специализированного станка-рейсмуса по дереву

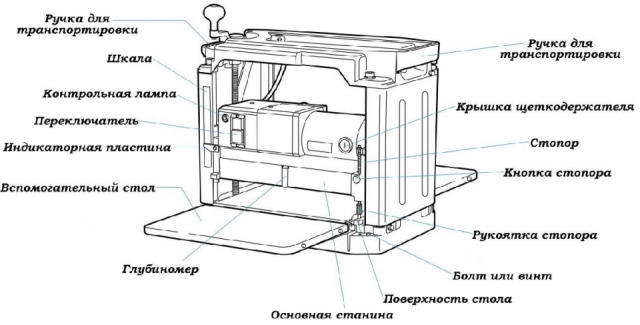

Устройство и кинематическая схема рейсмусового станка для обработки дерева мало чем отличается от фуговального агрегата. Основу конструкции составляет стальная или алюминиевая станина, на которой закреплен двигатель с зубчатой или цепной передачей. В верхней или средней части станка расположен рабочий стол и цилиндр с установленными «накосую» режущими ножами.

Рейсмусовый станок

Рейсмусовый станок

Важно! Главное отличие рейсмусового агрегата от фуговального и тем более строгального станка заключается в использовании специальных подшипниковых опор, обеспечивающих низкий уровень вибраций.

Кроме того, в рейсмусе значительно меньше скорость подачи дерева и в разы выше скорость вращения режущего барабана. В результате обработки удается получить очень ровную и точную, почти гладкую поверхность заготовки из дерева.

Рейсмусовые аппараты выпускаются в двух вариантах:

  • Двухсторонние станки с одновременной обработкой противоположных поверхностей. Размеры обрабатываемой поверхности редко превышают 30х50 см для любительских моделей и 50х50 см для изделий профессионального уровня;
    Рейсмусовый станокРейсмусовый станок
  • Односторонние агрегаты с увеличенной длиной рабочего стола. В первую очередь такие станки ориентированы на обработку заготовок из дерева большой длины.

В качестве примера наиболее удачных версий рейсмусовых станков двухсторонней обработки можно привести модели рейсмус Макита 2012NB или JET-JWP12.

Последний вариант выпускается швейцарской компанией JET, хорошо известной качественными и точными станками по дереву.

Рейсмусовый станок

Рейсмусовый станок

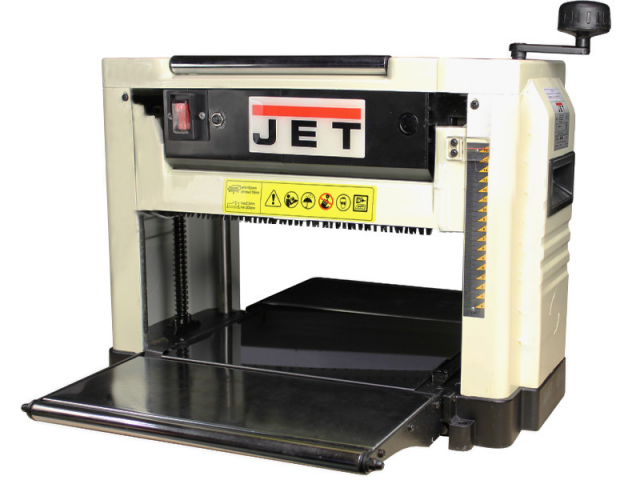

Модель JWP12 рассчитана на небольшую нагрузку, из-за использования мощного коллекторного двигателя в 1,8 кВт производитель рекомендует кратковременно-повторный режим обработки дерева. Вес установки всего 27 кг, что позволяет убирать рейсмусовый аппарат с рабочего места по окончанию работ. На режущем цилиндре диаметром 48 мм установлены два ножа из кованой легированной стали. При вращении вала на скорости в 9000 об/мин можно обрабатывать заготовки шириной 300х500 мм с подачей почти 12 см/с.

Более изящный рейсмус Макита 2012 NB оснащен двигателем в 1,65кВт и специальной системой подачи материала. Станок режет дерево толщиной от 3 до 100 мм. Аппарат получился достаточно шумный, в работе выдает звук до 80 дБ, но зато, в отличие от JWP12, выдерживает в несколько раз большую нагрузку и не требует столь частых перерывов в работе.

Рейсмусовый станок

Рейсмусовый станок

В среде любителей известной популярностью пользуется американский рейсмус Метабо Dh430.

Рейсмусовый станок

Рейсмусовый станок

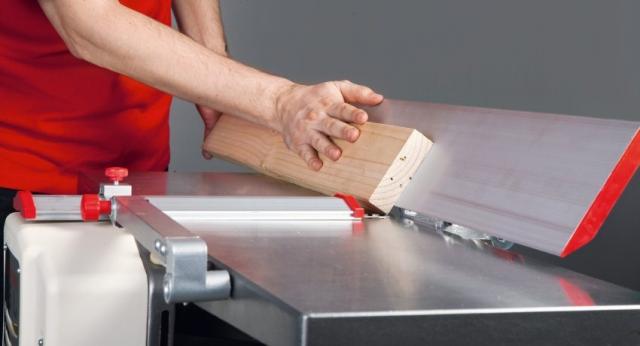

Специфика фуговально-рейсмусовых моделей станков

Можно сказать, что данный тип рейсмуса является переходной моделью от специализированой техники к многофункциональным устройствам. Например, модель Holzstar-ADh300 конструктивно является обычным односторонним рейсмусом, но благодаря мощной алюминиевой раме, полноразмерному рабочему столу и специальной системе подачи заготовки станок может с одинаковым успехом выполнять и фугование, и финишную обработку.

Рейсмусовый станок

Рейсмусовый станок

Единственным недостатком является высокая стоимость изделия, на сегодня самые дешевые экземпляры стоят от 550 Евро.

Универсальные конструкции рейсмусов

Схема компоновки МФУ станка со встроенным рейсмусом кардинально отличается от специализированного рейсмусового аппарата. Обычно деревообрабатывающий многофункциональный бытовой станок с рейсмусом изготавливается в виде стальной массивной коробки, внутри которой расположен электрический двигатель и система передачи вращающего момента от мотора к режущим приспособлениям.

В самых мощных используются тяжелые асинхронные двигатели от 1,5 до 3 кВт. Из-за того, что двигатель выдает одну частоту вращения вала, приходится использовать систему регулирования оборотов и вращающего момента. Поэтому многофункциональное устройство всегда получается более шумным и менее надежным в работе.

В комплект режущих приспособлений, помимо рейсмусового ножа, входит:

  • Циркулярная пила;
  • Фрезерная головка;
  • Устройство для сверления отверстий под любым углом;
  • Строгальный вал с ножами.

Рейсмусовый станокРейсмусовый станок

Кроме режущих устройств, в конструкции МФУ используется несколько типов направляющих и позиционирующих приспособлений. Например, вращением приводных валов можно выставить угол подрезки кромки или фрезерования паза в диапазоне 0-90о.

Рейсмусовый станок

Рейсмусовый станок

Типичным представителем класса универсалов является станок швейцарской компании Holzstar модели UMK6. Его основные параметры приведены в таблице.

Рейсмусовый станокРейсмусовый станок

В конструкции предусмотрено выполнение шести операций – сверление, распиловка циркулярной пилой, фрезерование, обработка рейсмусом, фугование.

Габариты 880х 835 см, вес 52 кг. Мощность асинхронного двигателя – 1 кВт. Разумеется, точность и качество обработки универсального UMK6 не может сравняться со специализированными моделями, но того, что может выдать станок, вполне хватает для любых домашних работ или даже для производства несложной мебели, тары, ремонта крыши, установки забора.

Рейсмусовый станок

Рейсмусовый станок

Для сравнения, при несколько меньшей ширине рабочей зоны рейсмусового приспособления, чем у JWP12, 154 мм против 300 мм, все остальные параметры — скорость резания 12 см/с, габариты заготовки из дерева 1-92 мм, лишь немногим уступают швейцарскому станку.

По сути, МФУ с рейсмусовой приставкой заменяет целых пять станков по дереву.

Рейсмусовый станок своими руками

Потребность в изготовлении рейсмусового станка своими руками возникает зачастую в ситуации, когда использования обычного фуговального строгания уже становится явно недостаточно для получения гладенькой поверхности будущего пола или паркета. Использовать электрорубанок не получится, качество поверхности после электрического рубанка, возможно, будет достаточно высоким, но избавиться от полос, появляющихся на поверхности дерева с каждым проходом, явно не удастся.

Выход один – попытаться сделать по чертежам рейсмус из электрорубанка своими руками. Благодаря мощной станине и направляющим рейкам поверхность дерева после обработки доски рейсмусовым валом получится относительно однородной и плоской.

Рейсмус из электрического рубанка

Для постройки полноценного рейсмусового приспособления в первую очередь необходимо изготовить станину или столик, на котором будет закреплен инструмент. Электрорубанок комплектуется мощным коллекторным двигателем, который может легко стать причиной травмы, поэтому крепеж самодельного рейсмуса к столу должен быть прочным и надежным.

Рейсмусовый станокРейсмусовый станок

Вторым этапом выбираем схему компоновки рейсмуса. Наиболее простой вариант приспособления приведен на чертеже и фото.

Фактически необходимо изготовить подвижную платформу, на которой будет закреплен сам электрорубанок. Высота подъема подошвы инструмента на обрабатываемой поверхности регулируется с помощью четырех пар «винт-гайка», установленных по бокам приспособления.

Рейсмусовый станокРейсмусовый станок

Основная сложность в работе электрорубанка заключается в корректной регулировке высоты подъема режущей кромки. В нормальном режиме вылет ножа над плоскостью подошвы регулируется винтовой подпружиненной рукояткой. Величину вылета обычно проверяют визуально или руками, тогда как при работе в режиме рейсмусового станка придется руководствоваться только показаниями шкалы на рукояти.

Единственными недостатками рейсмуса подобной схемы будут небольшая ширина обрабатываемой поверхности, 90-100 мм, и фактическая потеря электрорубанка в качестве ручного инструмента. Разбирать и собирать рейсмусовый станок всякий раз, когда понадобится снять пару миллиметров с прибитой доски, явно неудобно.

Рейсмусовый станок

Рейсмусовый станок

Самодельный деревообрабатывающий рейсмусовый станок

Нередко при проведении столярных работ возникает потребность прогнать рейсмусом доску или склеенный из реек щит шириной более 100 мм. Планки и панели из дерева 100-140 мм еще кое-как можно ровнять обычным ручным электрорубанком, при условии, что материал надежно зафиксирован на верстаке. Правда, строгать приходится по диагонали в несколько проходов с последующей обработкой ручной шлифовальной машинкой.

Перекрестное строгание широких досок еще можно использовать для одной-двух досок, но если речь идет о двух десятках щитов или досок, то без самодельного рейсмусового станка явно не обойтись.

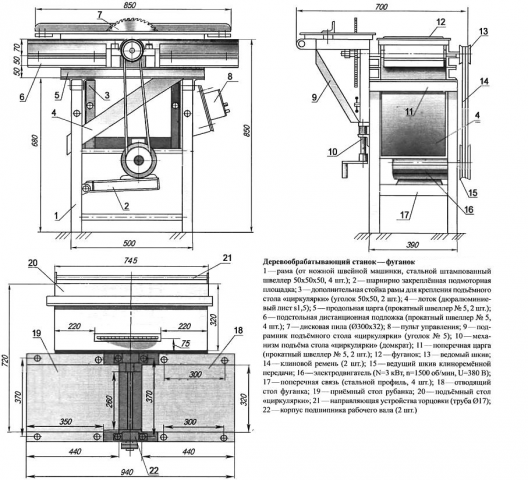

Простейший вариант рейсмус-фуговального станка приведен на схеме.

Рейсмусовый станокРейсмусовый станок

Основой конструкции является массивная стальная рама-каркас, сваренная из стального уголка. В нижней части станины рейсмусового станка устанавливается асинхронный двигатель мощностью 1,5-1,8 кВт и оборотами не менее 1200 об/мин. Двигатель необходимо установить на подпружиненную подушку, чтобы обеспечить натяжение приводного ремня станка и снизить вибрации на рейсмусовых ножах.

Вторым по важности элементом является цилиндрический блок с гнездами для ножей и подшипниковыми опорами. Эту деталь рейсмуса придется купить готовой, сделать ее своими руками практически нереально. Барабан с подшипниками устанавливают непосредственно на станину станка после монтажа рабочего стола.

На последнем этапе подбираются два шкива для ременной передачи, соотношение диаметров шкивного ручья должно быть в пределах 2,5-2,8. Шкив большего диаметра насаживается на вал двигателя, меньшего на вал барабана. Скорость вращения под нагрузкой не должна превышать 4 тыс. об/мин.

Заключение

Рейсмусовый станок в процессе строгания заготовок из дерева производит огромное количество опилок и мельчайшей древесной пыли. Избавиться от нее невозможно, даже если конструкция оборудована воздухозаборником для подключения промышленного пылесоса. Поэтому даже при выполнении простейших работ на рейсмусовом станке приходится пользоваться респиратором и защитными очками.

Самодельный разметочный рейсмус. 8 вариантов изготовления. |

Ручной инструмент в столярной мастерской никто не отменял и один из важных инструментов является разметочный рейсмус. Вещь надежная и практичная. Понятное дело, что сейчас можно спокойно купить любой инструмент, но это не всегда выгодно, когда балансируешь между ценой и качеством. Вполне можно изготовить рейсмус у себя в мастерской.

Вот 8 вариантов различных рейсмусов как источник идей для полёта фантазии и обретения опыта:

  1. Разметочный рейсмус от Юрия Раевского
  2. Изготовление разметочного рейсмуса от Михаила Рэбитатора
  3. Криволинейный ручной рейсмус от «Voxa 54»
  4. Столярный рейсмус-циркуль для разметки заготовок от «Древо Woodwork»
  5. Самодельный разметочный рейсмус от Сергея Петреева
  6. Как сделать разметочный рейсмус за 5 минут от Сергей Сергеича
  7. Рейсмус из металлических деталей от Ильи Гончара
  8. Самодельный разметочный рейсмус на основе рейлинговой трубы от «AlfFisher»

Разметочный рейсмус от Юрия Раевского

Сделан из обрезков вяза. Как пишет автор — это оказалось несложно сделать своими руками. Для фиксации колодки используется латунный винт с врезной гайкой. Для предотвращения заминов от винта на штанге сделана латунная пластина, которая закреплена в проушине колодки. В качестве разметочного органа использована пилка для лобзика. Покрытие: тиковое масло.

Видео с канала Юрия Раевского


Изготовление разметочного рейсмуса от Михаила Рэбитатора

Корпус (колодка) рейсмуса сделана из дуба, рейки — из ореха. Для зажима используется дюралевая шайба с мебельным болтом и барашком. Всё это из того, что найдено в мастерской, т.е. специально не приобреталось.

Видео с канала «HeARTwood»


Криволинейный ручной рейсмус от «Voxa 54»

Конструкция этого рейсмуса кардинально отличается от классической. Такой рейсмус позволяет вести разметку по криволинейным поверхностям за счет замены опорной колодки на подшипник. В качестве разметочного органа здесь применен карандаш.

Видео с канала «Voxa 54»

Первоначальная версия со струбцинкой в качестве зажима

Доработка с линейкой и ползуном для карандаша


Столярный рейсмус-циркуль для разметки заготовок от «Древо Woodwork»

В данном случае предложено усовершенствование описанного выше криволинейного разметочного рейсмуса таким образом, что его стало возможно использовать еще и как циркуль.

Видео с канала «Древо Woodwork»


Самодельный разметочный рейсмус от Сергея Петреева

Разметочный рейсмус из ясеня выполнен приближенным к классической технологии с аккуратной и красивой отделкой.

Видео с канала «ТРУДЫ Мастеров»


Как сделать разметочный рейсмус за 5 минут от Сергей Сергеича

Вариант «на скорую руку», на случай, когда надо «прямо сейчас». Конечно, он не прослужит десятилетия, но для решения текущих задач можно рассматривать и такой вариант.

Видео с канала «Сергей Сергеич»


Рейсмус из металлических деталей от Ильи Гончара

Пример изготовления разметочного рейсмуса полностью из металла. Разметочный нож вытачивался из клапана от двигателя тепловоза, опорная «площадка» выполнена из бронзовой заглушки. В качестве штанги использована направляющая от старого принтера.

Видео с канала Ильи Гончара


Самодельный разметочный рейсмус на основе рейлинговой трубы от «AlfFisher»

Как оказывается, очень удобно использовать для штанги рейсмуса рейлинговую трубку. За счет никелированного покрытия она хорошо скользит в пазу каретки. С другой стороны в ней удобно монтировать зажимные винты для ножей или карандаша.

Видео с канала AlfFisher

1 Часть: Устройство рейсмуса на основе рейлинговой трубы

2 Часть: Дополнительный функционал рейсмуса на основе рейлинговой трубы


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
