Как сделать флюгер самому – как работает и для чего он нужен, из каких материалов можно изготовить, чертежи с фото

Флюгер для дымохода легко сделать самостоятельно

Несомненно, он украсит крышу дома, но…

Флюгер на дымоход своими руками — чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Как изготовить красивый флюгер себе на крышу

Флюгер используется для определения направления и скорости ветра. Он устанавливается на крыше или любой другой высокой точке, и может оснащаться вращающейся трубкой со стрелкой для определения силы движущихся воздушных масс. Флюгер можно сделать самому, при этом, если проявить фантазию, можно сделать его не только определителем силы и направления ветра, но и оригинальным декоративным элементом, украшающим крышу дома на приусадебном участке.

Как сделать флюгер своими руками

Классический флюгер из металла

Перед тем, как сделать флюгер своими руками, необходимо приготовить эскиз на миллиметровой бумаге или вырезать готовый шаблон понравившейся фигуры. Самыми популярными фигурками для изготовления флюгера являются животные и птицы, в частности, это кот или петух. Лучше трафареты изготавливать из разлинованной бумаги или картона, чтобы впоследствии можно было легко перенести рисунок на металлический лист.

Кроме того, нужно подготовить чертеж стрелки флюгера и его поворотного узла, с помощью которых можно будет определять направление воздушных масс. На чертеже должны быть указаны все нужные размеры: высота конструкции, длина стрелки, диаметр поворотного узла и т.д.

Необходимые материалы и инструменты

Перед тем, как делать флюгер, нужно приобрести необходимый материал:

Металлический лист толщиной 1,5-2 мм.
Проволока толщиной 3 мм
Три трубки из металла диаметром 15, 22,5 и 25 мм
Трубка из меди диаметром 18 мм
Труба профильная 15х15 мм
Металлический шарик диаметром 80 мм
Шарик от подшипника диаметром 15 мм
Круглый металлопрокат 12 мм
Пластина из железа 60х60 мм толщиной 12 мм

Из инструментов понадобится оборудование для резки металла – болгарка, углошлифмашинка, электролобзик, а также аппарат для сварки, электродрель с набором сверл по металлу, молоток, зубило, набор напильников. Конечно, помимо этого понадобятся специальные защитные перчатки, щиток, очки, одежда для работы со сваркой и резкой металла.

Вырезаем фигурку из шаблона

На металлический лист наносится шаблон фигурки флюгера, затем ее нужно вырезать по контуру. Для этого лист фиксируется струбцинами для предотвращения смещения во время резки, прикрепить к верстаку. Электролобзиком вырезается шаблон по контуру, после этого все заусенцы удаляются с помощью болгарки с установленным для этой функции шлифовальным кругом. Если есть труднодоступные места, нужно воспользоваться тонким напильником. Если вырезается фигурка животного, например, кота, понадобится сделать отверстия для глаз, носа и усов. Сделать это можно с помощью дрели со сверлом диаметром 12-15 мм и надфилем. Усы изготавливаются из проволоки, 10-12-сантиметровые отрезки которой вставляются в проделанные для этого отверстия. Нос животного изготавливается из круглого прутка диаметром 20 мм, конец которой можно скруглить с помощью углошлифмашинки.

Изготовление стрелки

Стрелка, указывающая направление ветра, также вырезается по предварительно нанесенному на металлический лист контуру, электролобзиком. При этом изготавливается не вся стрелка целиком, а только ее оперение и указывающая часть. Эти детали нужно приварить к профильным трубкам сечением 15х15 мм: указательную часть к одному прутку, а оперение – к другому. Места сварки тщательно зачищаются.

Изготовление поворотного узла

Самодельный поворотный механизм

Для изготовления поворотного узла в поверхности стального шара просверливают отверстие сверлом 13 мм. К отрезку трубы размером 50 мм и диаметром 60 мм приваривают крышку. Чтобы оба торца стрелы плотно прилегали к поверхности шара, с двух ее противоположных сторон нужно сделать небольшие углубления. К этим местам привариваются оба конца стрелы. Затем к шару приваривается стержень из профильной трубы, а к ней – отрезок круглой трубки размером 50 мм.

Крепление флюгера

После того как элемент стрелы с поворотным механизмом будут собраны, можно приступать к фиксации фигурки флюгера к стальному шарику. Чтобы плотно состыковать ее основание со сферой, нужно вырезать небольшую ее часть в форме полукруга и соединить с шаром с помощью сварки. При этом очень важно следить за тем, чтобы между стрелкой и поворотным механизмом образовался угол в 90 градусов. Фигурка флюгера должна устанавливаться на оси так, чтобы образовывался противовес по обе стороны.

Чтобы обеспечить свободное вращение флюгера, необходимо подготовить опорный стержень: в медную трубку вставляется круглый пруток, детали свариваются между собой. В широкую трубку вставляется шарик из подшипника, который смазывается какой-либо смазкой. После этого туда вставляется медная трубка с прутком. Конструкция для определения силы и направления ветра готова, осталось ее покрасить и установить на крыше.

Более подробно весь процесс изготовления флюгера и его отдельных элементов показан на видео.

Изготовление флюгера с пропеллером своими руками

Флюгер-самолёт с пропеллером

Ветряк с пропеллером способен наглядно показывать силу ветра. Такую конструкцию устанавливают на небольшой высоте, поскольку на слишком высокой крыше будет плохо видно, с какой силой крутится пропеллер. Чем интенсивнее он крутится, тем большую скорость в секунду имеют движущиеся воздушные массы. Чтобы узнать, как делать флюгер с пропеллером своими руками, за основу можно принять знания по изготовлению обычной конструкции. Необходимо составить подробный чертеж флюгера, в том числе и пропеллера, который должен изготавливаться из металла.

Для изготовления вертикальной опоры используется металлическая труба или арматура диаметром 13 мм и длиной 12,5 см. Сверху вертикальной опоры на резьбу нужно прикрепить деревянную плашку, чтобы зафиксировать горизонтальную часть флюгера.

На нижнюю часть конструкции устанавливаются подшипник, чтобы она могла крутиться вокруг своей оси. Непосредственно флюгер крепится к крыше приваренными к нижней части основания пластинами на саморезы.

Пропеллер вырезается из оцинкованного металлического листа с помощью ножниц для резки металла. По центру отрезка листового металла делается отверстие для крепежа, а его края отгибаются в стороны под определенным углом. Если конструкция флюгера изготавливается из фанеры или пластика, пропеллер крепится к ее торцевой части на саморезы, но не закручиваясь ими до конца, чтобы свободно вращаться на оси. Если флюгер металлический, к торцевой части приваривается небольшой штырь, на конце которого имеется резьба. На нее накручивается гайка с шайбой, служа крепежом для пропеллера и ограничителем, одновременно.

Изготовление флюгера из пластиковой бутылки

Изготовленный из пластиковых бутылок флюгер-пропеллер

Самый простой и бюджетный вариант определения силы и направления движения воздушных масс – это флюгер из пластиковой бутылки. Можно проявить фантазию, и провести мастер-класс своим детям, сделав ветряк из пластиковых емкостей в виде самолета. Для этого понадобятся: две большие пластиковые тары с крышками, один деревянный брусок, гвоздь длиной 10 см, проволока, кусок картона, фломастер, канцелярские ножницы.

Бутылки тщательно моются, очищаются от этикеток. Из картона изготавливается эскиз пропеллера и крыльев самолета. Пропеллер вырезается из донышка от бутылки, а выкройка крыльев прикладывается к боковой поверхности бутылки и обводится маркером.

В крышке гвоздем или дрелью с тонким сверлом нужно сделать отверстие по ее центру, такое же отверстие сделать в пропеллере, а затем соединить их, посадив на гвоздь. Винт должен свободно вращаться вокруг оси. Из второй бутылки вырезается заготовка крыльев, а в первой с использованием канцелярского ножа проделываются прорези по ширине крыльев для их вставки. Фюзеляж самолета-ветряка присоединяется к деревянному бруску и крепится на крыше.

Часто используются флюгеры, сделанные из бутылок в виде ротора. При этом такой флюгер крепится не горизонтально, а вертикально. По бокам бутылки производятся квадратные отверстия, напоминающие своим видом небольшие дверки, расположенные в шахматном порядке. Она крепится на вертикальную ось, в качестве которой можно использовать деревянный или металлический пруток. Под пробку вставляются маленькие подшипниковые шарики, чтобы создавать вращение. Подобные ветряки-роторы очень полезны при использовании на дачных участках: помогают вести дневник наблюдения за погодой, определяя удачные периоды для посева, определяют силу и направление воздушных потоков, а звук, издаваемый во время вращения и сам вид вращающихся крыльев бутылки отпугивают птиц, защищая урожай.

Флюгер своими руками — описание процесса изготовления

Флюгер – метеорологический прибор, используемый для определения направления ветра, а также его скорости и силы. Он представляет собой металлический флажок с противовесом на другом конце. Вращаясь вокруг своей оси, устройство поворачивается под воздействием ветра. На той же оси устанавливают розу ветров.

Разумеется, параметры ветра в наше время измеряют специальными электронными приборами, поэтому обычный флюгер зачастую используется в качестве декоративной детали на крыше дома.

Из истории флюгера

Никто не в силах точно предположить, когда люди стали использовать флюгеры. Самым древним на данный момент можно считать флюгер, изготовленный греческим астрономом чуть более 2000 лет назад. Он венчал Башню Ветров в древних Афинах и имел также символическое значение.

Очень популярны были флюгеры в странах Прибалтики и Скандинавии. В прибрежных портовых городах необходимо было определять, позволит ли ветер причалить судну. Они и по сей день украшают крыши зданий, поражая разнообразием форм и, порою, являясь настоящими произведениями искусства, но уже лишь в качестве декора.

Виды флюгеров

По своему функциональному значению флюгеры делятся на следующие виды:

Метеорологические приборы. Точно сбалансированные флюгеры, с помощью которых измеряется направление ветра. Сюда же относятся и флюгеры Вильда, позволяющие определять скорость ветра. В конструкции последних присутствует пропеллер или пластина, раскачивающаяся под воздействием воздушных потоков. Пропеллер к тому же служит для отпугивания птиц;
Дымоходные флюгеры. Защищают печную трубу от задувания ветра, предотвращая задымление;
Декоративные флюгеры. Искусно выполненные флюгеры обычно используются для украшения дома и придают жилищу индивидуальность, внося неповторимую изюминку. В основном представляют собой фигурки зверей, мифических существ или птиц, но встречаются и весьма оригинальные, отражающие вкусы владельцев дома.

Зачастую все вышеперечисленные виды заключает в себе одно устройство.

Символизм флюгеров

За прошедшие века флюгер стал объектом легенд и служил не только украшением здания, но и неким оберегом. Согласно восточному учению фен-шуй, флюгер способствует установлению теплых дружеских отношений с соседями.

Наиболее популярны флюгеры с изображением петуха, особенно в России. Петух символизирует бдительность. В народных преданиях он мог отпугивать нечисть, оберегать жилище от пожаров и других бед. В христианстве петух считается символом святого апостола Петра.

В странах Азии часто встречаются флюгеры в виде драконов. Дракон олицетворяет мудрость, и флюгер с его образом также несет функцию оберега.

Выбирая фигурку флюгера для своего дома, не будет лишним поинтересоваться, что означает то или иное изображение. Например: кошка служит символом домашнего уюта, орел призван защитить от врагов, лев представляет силу и власть, корабль – целеустремленность, аист – семейный очаг.

Необязательно строго придерживаться каких-то канонов. Можно самому выбрать понравившуюся фигурку. При желании совсем несложно изготовить флюгер своими руками.

Материалы для изготовления флюгера

Для создания флюгера предпочтительнее использовать металл: листовую сталь или медь. Такая конструкция прослужит весьма длительный срок, не теряя своей привлекательности и не портясь от воздействия окружающей среды. Весьма эффектно смотрятся кованые изделия.

Конструкции из дерева и фанеры также имеют место, однако страдают от осадков и перепадов температур. Чтобы продлить срок службы, их покрывают специальным составом и лаком.

Довольно часто в последнее время для изготовления флюгеров используют пластик. Он легок, не подвержен коррозии и невосприимчив к осадкам. Но его век сравнительно недолог.

Простейшие флюгер можно смастерить из пластиковых бутылок или CD–дисков. Разумеется, подобное устройство сможет украсить скромный садовый домик, теплицу или сарайчик, но никак не солидный коттедж.

Необходимые инструменты

Материал, выбранный для изготовления флюгера, определяет набор соответствующих инструментов для его обработки, включая все необходимое, чтобы установить флюгер на крышу.

Возможный набор инструментов: линейка, дрель, различные сверла и напильники, наждак, молоток, паяльник, электролобзик (для работы с деревянными деталями, фанерой или пластиком). В зависимости от сложности конструкции, может потребоваться токарный станок и наковальня.

Основные части флюгера

Конструкция флюгера включает в себя:

несущую ось;
флажок с противовесом;
корпус;
колпачок, предохраняющий корпус от воды;
розу ветров, показывающую 4 стороны света

Чертеж флюгера

Перед тем как сделать флюгер своими руками, необходимо выбрать или тщательно составить чертеж флюгера. Это поможет избежать ошибок и неточностей в конструкции.

Размеры флюгера могут быть любыми, строгих правил здесь не существует. Но в основном придерживаются размера 70 х 40 см (для коттеджа).

Изготовление флюгера из металла

Для сооружения корпуса берется отрезок металлической трубы, длиной около 130 мм и 13 мм в диаметре, в верхней части которого нарезается резьба. Внутри нижней части трубы устанавливают подшипник с внутренним диаметром 9 мм. Желательно использовать подшипник с закрытым корпусом, который не боится попадания влаги;
В качестве оси флюгера применяется стержень из гладкой арматуры, длиной 450 мм и диаметром 10 мм. Стержень подтачивается до диаметра 9 мм на токарном станке или с использованием наждака. Подгоняется под размер подшипника;
Для изготовления розы ветров берутся металлические прутки (лучше стальные) небольшого диаметра. Они привариваются под прямым углом к крышке корпуса и заканчиваются буквами, обозначающими 4 стороны света;

На внутренней стороне крышки выполняется резьба, затем крышка с розой ветров устанавливается на корпус флюгера;
Стержень конструкции закрепляется в отверстии крышки, и фиксируется в подшипнике. Затем проверяется, легкость вращения конструкция вокруг своей оси;
Чтобы предотвратить проникновение атмосферной влаги внутрь корпуса, над крышкой фиксируется специальный колпачок;
Ось подгоняется под нужный размер и на ней закрепляется декоративный флажок – основное украшение изделия. Делается это при помощи сварки, но можно применить болты или заклепки.

Фигурка для флюгера

Самый интересный творческий момент – смастерить фигурку-флажок флюгера.

Размер выбирается индивидуально, учитывая габариты всей конструкции в целом. Для парусности, фигурка должна быть несколько растянута вдоль горизонтальной плоскости.

Понравившийся рисунок вырезается из бумаги и приклеивается на материал, из которого будет выполнена фигура (металл, пластик или фанеру). Затем вырезается соответствующим инструментом (например, ножницами по металлу).

Края изделия тщательно обрабатываются напильником. На металлическом флажке часто используют чеканку.

Как правильно установить флюгер на крышу

Непосредственно перед установкой, следует заполнить корпус изделия смазкой (например, солидолом).

Высота, на которую монтируется флюгер, должна быть не менее 10 м от земли, в самой высокой точке здания. Флюгер закрепляется на конек крыши или же на колпак печной (либо вентиляционной) трубы. Так как конструкция постоянно испытывает нагрузки под воздействием ветра, желательно с особой тщательностью произвести установку и проверку на прочность.

Важным моментом является ориентация флюгера по сторонам света. Для их определения используют компас.

Крепление флюгера на колпаке трубы

Колпак печной или же вентиляционной трубы – максимально удобное место для фиксации флюгера. При этом толщина металла самого колпака должна быть 1,5 мм и более!

В колпак устанавливается кронштейн. Для этого используется полоску из стали, толщиной 2 мм, загнутую с обоих концов на 30–50 мм. Кронштейн закрепляется на заклепки.

В предварительно просверленное отверстие колпака, вставляется ось флюгера с резьбой в самом низу, и крепится с использованием шайбы и гайки к кронштейну.

Крепление флюгера на коньке крыши

Для того чтобы закрепить флюгер на коньке крыши, понадобятся 2 прочные, согнутые под углом, металлические пластины.

При установке необходимо действовать аккуратно, чтобы не повредить кровлю и не нарушить ее герметичность.

Простой флюгер своими руками

Далеко не все могут позволить себе роскошные коттеджи, украшенные изысканными коваными флюгерами. Для скромного дачного домика можно соорудить флюгер из недорогих материалов, проявив собственную фантазию с минимальными материальными затратами.

Для украшения дачного участка можно смастерить фигурку животного, приводящуюся в движение на ветру при помощи пропеллера.

Схема изготовления флюгера

Для изготовления такого устройства можно взять фанеру, если возможно, влагостойкую. Колесо для пропеллера делается из жести, отгибаются края для формирования лопастей. Детали устройства не должны плотно прилегать друг другу, чтобы обеспечивать непринужденное вращение флюгера. Полученное изделие можно покрасить.

Как сделать флюгер своими руками из пластиковых бутылок

Самый «бюджетный» вариант – изготовление флюгера с использованием двух пластиковых бутылок.

Одну бутылку разрезают и изготавливают пропеллер, вторая идет на изготовление флюгарки. Далее, детали нанизываются на металлический стержень и устанавливаются в нужном месте.

Вне зависимости от сложности конструкции флюгера, к его созданию и установке необходимо подойти ответственно, тогда устройство будет правильно функционировать и не только доставлять эстетическое удовольствие своим внешним видом, но и приносить пользу в качестве метеорологического прибора.

Читайте так же: Детский городок

Автор: С. Розанова

выбор материалов и инструкция, как сделать самостоятельно

Оформляя внешний вид своего дома, каждый владелец стремится придать ему индивидуальные черты и для этого использует большое количество приемов.

Однако сегодня некоторые элементы оформления оказались незаслуженно забытыми. Зная, как сделать флюгер, можно не только украсить крышу своего жилища, но и решить несколько практических задач.

Назначение и устройство

Флюгеры были и продолжают оставаться популярными в некоторых регионах Европы. Например, в Прибалтике многие владельцы домов стараются найти уникальный вариант, который нельзя встретить в другом месте.

Флюгеры могут выполнять несколько функций:

Показывают направление и даже силу ветра.
Позволяют защитить дымоход от задувания ветром.
Установленный на устройстве пропеллер создает вибрации, которые способны отпугивать мелких грызунов.
Является декоративным элементом дома.

Конструкция флюгера состоит из нескольких элементов, каждый из которых выполняет определенные функции. Флажок, благодаря парусности, разворачивается под силой ветра и располагается параллельно его направлению. Он может иметь форму простой геометрической фигуры или станет главным украшением всей конструкции.

Флажок крепится к одной из оконечностей стрелы, которая не является основным элементом конструкции. Это связано с тем, что иногда флажок устанавливается непосредственно на вертикальной оси. Еще один необязательный элемент — противовес. В некоторых ситуациях его роль может выполнять сам флажок. Если же противовес устанавливается, то его вес в обязательном порядке должен превышать массу фигурки.

Вертикальная ось монтируется в корпусе и оснащается подшипниковым узлом. А также можно использовать более простую конструкцию флюгера, установив ось в трубу большего диаметра, а ее нижняя оконечность должна опираться на шарик. В любой из этих конструкций достигается свободное вращение оси.

Для защиты поворотного механизма от дождевой воды флюгер часто оснащается колпаком.

Вариантов конструкций этого устройства достаточно много, например, флюгеры Вельда имеют металлическую пластину, благодаря которой показывают не только направление, но и скорость ветра. При желании пластину можно заменить пропеллером.

Во многих странах мира фигурки для флажка выполняли не только декоративную функцию, но и что-то символизировали, например, служили оберегами. Чаще всего для этого использовались изображения птиц и животных:

Петух — в России считалось, что он способен отгонять темные силы.
Кошка — символ домашнего уюта.

Сова — тотем мудрости.
Аист — знак взаимопонимания в семье.
Дракон — в основном встречается в азиатских странах и символизирует силу духа.

Многие люди при выборе фигурки относятся к этому вопросу весьма внимательно, так как не все они могут означать положительные эмоции.

Монтаж флюгера

Если устройство было оснащено буквами с указанием сторон света, то его необходимо выставить с помощью компаса. Если достаточно приблизительной ориентации, то можно устанавливать флюгер просто по восходу солнца. Для монтажа прибора можно воспользоваться одним из способов:

На колпак дымохода с помощью металлических пластин, которые привариваются или прикручиваются к его основанию.
На ветровую доску фронтона.
На шпиль или конек крыши.

Стоит отметить, что флюгер может стать и отличным громоотводом, если был изготовлен из металла. Для этого необходимо на одном из неподвижных элементов прибора закрепить стальную проволоку, а ее второй конец углубить в землю примерно на 1,5 метра. Иногда люди интересуются, как сделать флюгер с пропеллером своими руками. Ничего сложного здесь нет, следует лишь помнить, что потребуется еще один подшипник для установки этого элемента.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Как сделать Флюгер на крышу своими руками? Пошаговая инструкция +Фото и Видео

Флюгер — это флажок из металла, который находиться на вертикальной оси поворачивающийся в разные стороны от дуновения ветра. Противовес флажка смотрит в сторону, дующего ветра. Направление ветра можно смотреть по горизонтальным штифтам, которые ориентированы по восьми румбам, на современных флюгерах это определение вычисляется специальным прибором. На флюгере, перпендикулярно направлению ветра, возможна установка свободнокачающейся пластины из металла, по углу её отклонения от вертикали идёт определение силы ветра. В современных приборах, чтобы определить силу ветра применяют пропеллер.

Для чего нужен флюгер

На сегодняшний день флюгеры используются только ради декоративных целей.

Декоративные флюгеры имеют разные фигуры и даже их делают в виде персонажей из сказок.

Флюгеры раньше указывали примерную силу ветра и его направление, это было необходимо охотникам, рабочим людям и рыболовам.

В современном мире такую информацию можно узнать из метеопрогноза, а флюгер стал только декоративным элементом.

Но находчивые садоводы используют флюгер с пропеллером для отпугивания землероек, кротов и других подобных вредителей.

Потому что при вращении флюгер создаёт вибрации, которые и отпугивают разных грызунов.

Желающих поставить такой декоративный элемент на свой дом или дачу находиться не малое количество и самое главное, что флюгер на крышу можно смастерить своими руками, не заказывая его у профессионалов. Так же купить флюгер для крыши можно в сети интернет.

Обычно флюгер изготавливают из меди или стали, но также флюгеры делают кованными. Очень редко флюгеры изготавливают из экспериментальных материалов, например, бутылки, фанеры и т. п.

Состав флюгера

Перед тем как начать разработку своего дизайна и начать проектирование флюгера своими руками, лучше всего ознакомиться с его составляющими:

Корпус. Он представлен в виде тринадцатисантиметровым куском трёхдюймовой трубки;
Ось. Она представлена из сорокасантиметровой арматуры, толщина которой составляет десять миллиметров;
Крышка-заглушка на корпус с отверстием посередине, размер которого десять миллиметров.
Роза ветров в виде четырёх двадцатисантиметровых прутов из стали, толщина которых составляет шесть миллиметров;
Пруты прикрепляют к крыше под углом девяносто градусов друг к другу, на такой высоте, чтобы они хорошо были видны с земли;
На края прутьев прикрепляют буквы, обозначающие направления света.
Флюгарка. Её изготавливают из тонкой меди или нержавеющей стали.

Инструкция по изготовлению флюгера пошагово

Чтобы создать работающий флюгер много сил не понадобится. Если всё делать по инструкции, то всё у вас получиться.

Первый шаг. Сверху на корпусе делают резьбу и снизу помещают в нее подшипник, соответствующий размеру. Диаметр внутри подшипника должен быть девять миллиметров.

Второй шаг. Осевой прутик необходимо проточить на специальном станке или это сделать это вручную. Протачивают прутик до толщины девять миллиметров. Если вы будете делать это вручную, то очень внимательно проверяйте параметры при помощи штангенциркуля и деталь в итоге должна быть по размеру подшипника.

Третий шаг. Необходимо приварить розу ветров к крышке корпуса, а крышку необходимо накрутить на трубку.

При монтаже флюгера сварочные работы необходимо производить с ювелирной точностью.

Четвёртый шаг. Ось вставляют в ранее просверленное отверстие, которое находиться в крышке. Очень важно точно попасть в отверстие подшипника и проверить лёгкость движения оси, но внутри подшипника ось должна быть хорошо закреплена.

Пятый шаг. Из тонкой стали, которая не ржавеет, необходимо вырезать колпачок, который должен быть немного шире диаметра корпуса, его необходимо приварить над крышкой это позволит защитить прибор от снега и дождя.

Шестой шаг. Необходимо отмерить длину оси, которая будет необходима, и отрезать, что не нужно.

Седьмой шаг. Приступаем к изготовлению декоративной части флюгера (флюгарке). Эта часть определяет декоративный вид изделия. Лучше всего применить заранее подготовленный эскиз, но можно использовать и эскиз, который вы разработали сами.

Восьмой шаг. Флюгарку прикрепляют на ось при помощи сварки или пайки.

Флюгер на крышу

Прежде чем начать монтаж флюгера на крыше беседки или дома, ее корпус необходимо набить литолом или солидолом.

Чтобы выставить точно розу ветров необходимо воспользоваться компасом.

Существует несколько вариантов установки флюгера:

На краю его корпуса закрепляют круглый фланец;
Закрепляют хомутами или плоские пластинки;
Так же устанавливают флюгер при помощи плоских полосок – распорок, на колпак дымоходной трубы. В том случае, если возникнет необходимость вычислить силу ветра, то свободно висящую пластинку из металла помещают на прибор и по ее отклонению по вертикали определяют нужную величину.

Если правильно разработать и установить флюгер, то он будет реагировать даже на незначительные изменения ветра, активными движениями. Желаем вам удачи в начинаниях!

Как сделать флюгер + фото

Основная задача флюгера – указать направление ветра. Сделать самому конструкцию из металла довольно сложно и под силу немногим. Остановимся на простых вариантах, когда для изготовления ветроуказателя пригодятся доступные всем материалы – бумага или картон, пластиковая посуда, дерево. Информация как сделать флюгер в форме вертушки поможет привлечь к увлекательному процессу собственного ребенка.

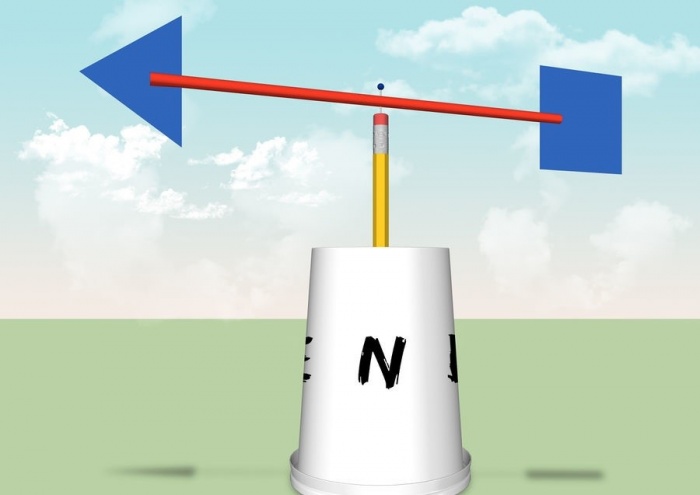

Простая идея на основе бумаги и пластика

Принцип работы флюгера – это стрелка, способная свободно вращаться на оси, которая зафиксирована в неподвижном корпусе. Чтобы конструкция указывала направление, откуда дует ветер, стрелку необходимо сделать меньше, чем хвостовую часть. Для простого флюгера понадобится:

плотная бумага;
пластиковая соломинка;
карандаш;
английская булавка;
пластиковый стаканчик с крышкой.

Процесс создания флюгера из бумаги состоит из следующих шагов:

С обеих сторон пластиковой соломинки сделать разрезы по 1 см. Если соломинка изогнута, эта часть удаляется, основа стрелки флюгера должна быть ровной.

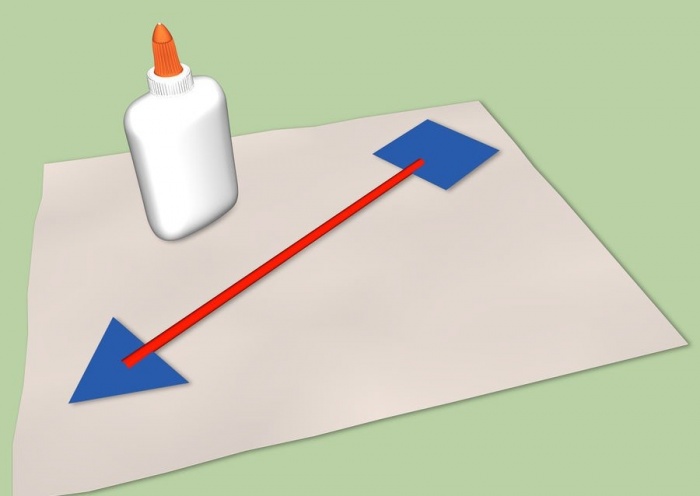

Сделать стрелку и «оперение» можно из плотной бумаги или картона. В качестве основы подойдет ненужная папка или упаковка из-под каши.
Важно! Стрелка в форме треугольника должна быть обязательно меньше «оперения», чтобы флюгер относительно правильно указывал направление ветра.
Треугольник для стрелки следует сделать вытянутой формы, ориентировочная высота фигуры – 5 см. Квадрат из бумаги лучше вырезать со стороной 7 см.
Вместо квадрата можно сделать другую фигуру, главное – чтобы она превышала по размерам стрелку флюгера. Декоративное оформление частей конструкции в виде раскрашивания или наклеек приветствуется.
Обе фигуры вставляются в разрезы соломинки. Чтобы сделать надежную фиксацию, элементы закрепляются небольшим количеством клея. Посмотрите на фото, как это выглядит в готовом виде:

Пока стрелка флюгера подсыхает, переходят к формированию корпуса.

Небольшую пластиковую емкость (стаканчик из-под сметаны или нечто подобное) до середины наполняют тяжелым материалом. В этой роли могут выступить галька или песок.
Если крышка на корпусе будущего флюгера из бумаги отсутствует, ее можно сделать из пластиковой тарелки или просто заклеить емкость картоном.
После высыхания клея стаканчик переворачивают. На дне требуется сделать отверстие, диаметр которого соответствует размерам вертикального стержня. В качестве стержня берут карандаш с резинкой и вставляют его в корпус флюгера грифелем вниз.
Качественному креплению способствует обработка отверстия клеем или мастикой.
Сделать ось вращения для флюгера из бумаги поможет английская булавка. Для этого ее пронизывают сквозь пластиковую трубочку (стрелку) и фиксируют в резинке карандаша. Следующее фото демонстрирует результат проделанных действий:

Придать флюгеру большей натуральности поможет разметка сторон света. Сначала требуется определить, в каком месте конструкция будет установлена. Затем с помощью компаса определяют направление севера и наносят на корпус простого флюгера буквенные обозначения. Конечный результат не затруднительного процесса представлен на фото:

Работаем с деревом

Бумага и пластик не отличаются долговечностью. О том, как сделать флюгер из более прочного материала, пойдет речь далее. Представленная информация будет полезна для людей, умеющих обращаться с деревом. Для любой конструкции ветроуказателя важно соблюдение двух условий – передний конец стрелы необходимо сделать меньше задней части, указатель должен свободно вращаться на вертикальной оси. Чтобы процесс балансировки флюгера не представлял сложностей, стрелку лучше сделать плоской. Трехмерные фигуры нуждаются в дополнительных действиях по определению центра тяжести. Основные стадии производства флюгера из дерева:

Эскиз стрелки переносится на деревянный брусок, его ориентировочная толщина – 5 см. Стрелку флюгера предпочтительно сделать из легкого, но прочного материала, например, пробкового дерева.
Фигура вырезается пилой или лобзиком.
Шершавые края обрабатываются наждачной бумагой.
Продлить период эксплуатации флюгера поможет обработка его деталей защитными средствами. Раскраску лучше сделать яркой, чтобы конструкция выделялась на фоне неба. На фото ниже представлен экземпляр готовой стрелки:
Пока указатель сохнет, требуется сделать основание флюгера. Деревянный брусок для корпуса подбирается с учетом веса готовой стрелки, он должен быть тяжелее.
Затем готовится штырь. В его качестве может выступить металлический прут или деревянный стержень. Исходя из его диаметра, в корпусе флюгера подготавливается отверстие.
Штырь закрепляется в корпусе с помощью клея (если обе детали деревянные), как представлено на фото:

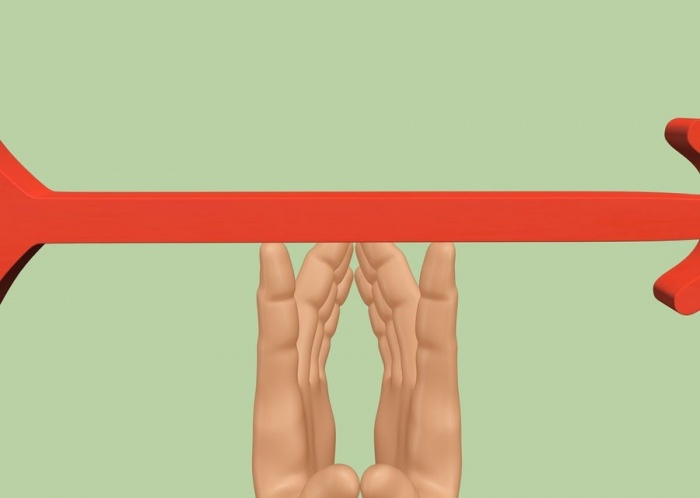

Ответственным этапом в изготовлении флюгера является определение центра тяжести на указателе. Сделать эту процедуру помогут собственные ладони, это изображено на следующем фото:
В нужной точке стрелки следует сделать отверстие для стержня, его диаметр аналогичен размеру на корпусе. После чего стрела водружается на стержень.

Внимание! Необходимо добиться свободного вращения указателя. Если этого не происходит, диаметр деревянного стрежня уменьшают за счет его шлифовки наждачной бумагой. При неустойчивом положении стрелки отверстие для штыря требуется сделать глубже.

На заключительном этапе, после определения места установки флюгера, на его корпусе обозначаются стороны света. Для точности показаний используйте компас. Буквы на конструкции можно нарисовать или наклеить готовые заготовки. Важным этапом является фиксация ветроуказателя. Его можно прибить гвоздями или закрепить другим надежным способом, в зависимости от материала поверхности, на которую он будет установлен.

Забавные поделки для детей

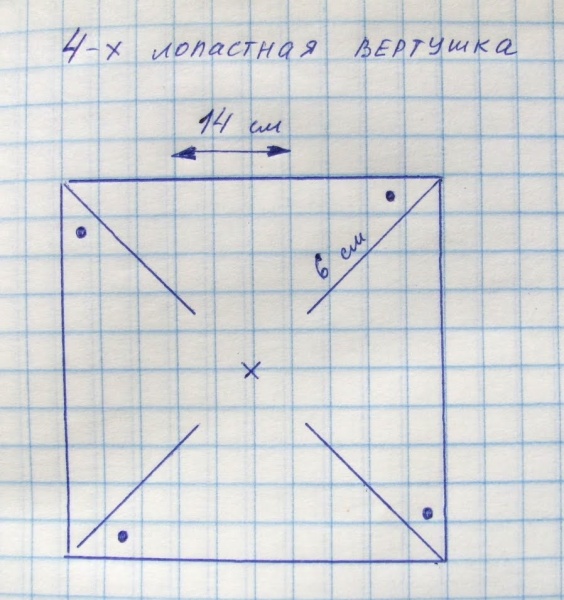

Детальное описание как сделать флюгер для детей из бумаги поможет соорудить яркую вертушку самому или с участием ребенка. Существует несколько вариантов изготовления забавной игрушки из бумаги. Она может содержать 4 или 8 лопастей, иметь ровные или фигурные края, быть выполнена в форме цветка. Сделать простой флюгер поможет схема, представленная на фото ниже:

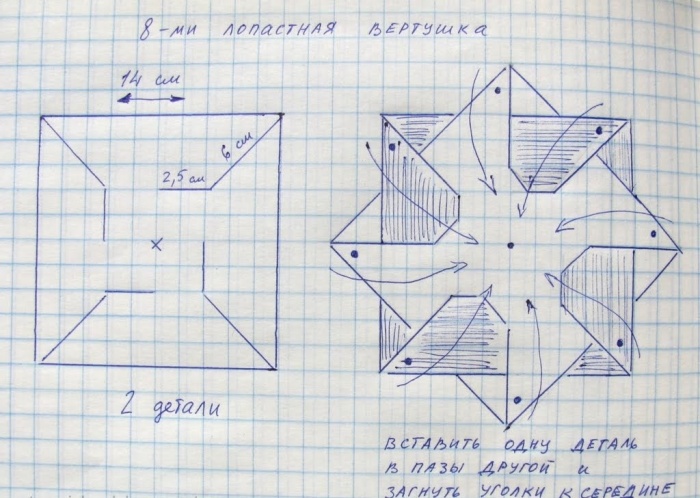

Для формирования игрушки можно использовать однотонную или цветную бумагу, второй вариант позволит сделать более привлекательный экземпляр. Немного сложнее выглядит схема 8-ми лопастной конструкции, но это только кажется на первый взгляд:

Несколько простых движений превратят две разноцветных заготовки в такую деталь:

После монтажа держателя получится незатейливая конструкция:

Эффектней смотрятся флюгеры с фигурными очертаниями. Чтобы сделать из бумаги яркую игрушку понадобится:

2 квадратных заготовки двустороннего картона со стороной 18 см;
декоративные пуговицы и бусина Ø 1,5 см;
кусочки плотной цветной бумаги для декорирования центра флюгера;
деревянная палочка, проволока и люверс;
декоративная лента для оформления держателя.

Процесс создания флюгера состоит из следующих действий:

Представленный ниже шаблон распечатывают, на его основе следует сделать две заготовки из плотной бумаги или картона.
В местах черных точек (в центре и по краям) необходимо сделать отверстия.

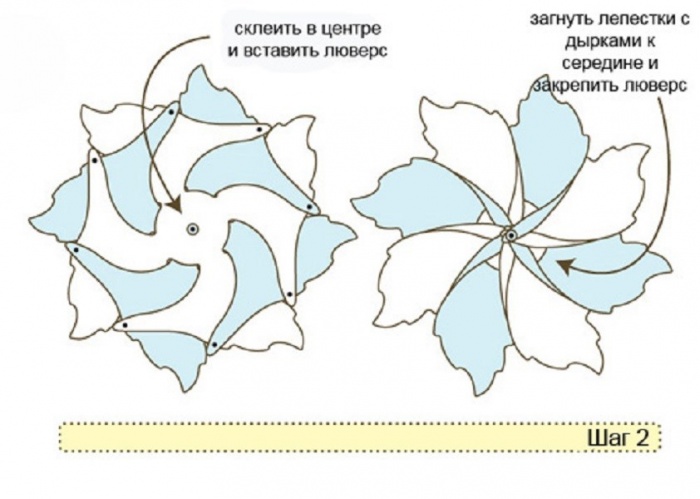

Заготовки накладываются друг на друга и совмещаются в центре. Лепестки необходимо переплести таким образом, чтобы они чередовались. По кругу, отмеченному на шаблоне пунктиром, заготовки флюгера склеиваются.
В центральное отверстие вставляется люверс.
Каждый лепесток поочередно загибается и нанизывается на люверс, после чего его ножка расплющивается.

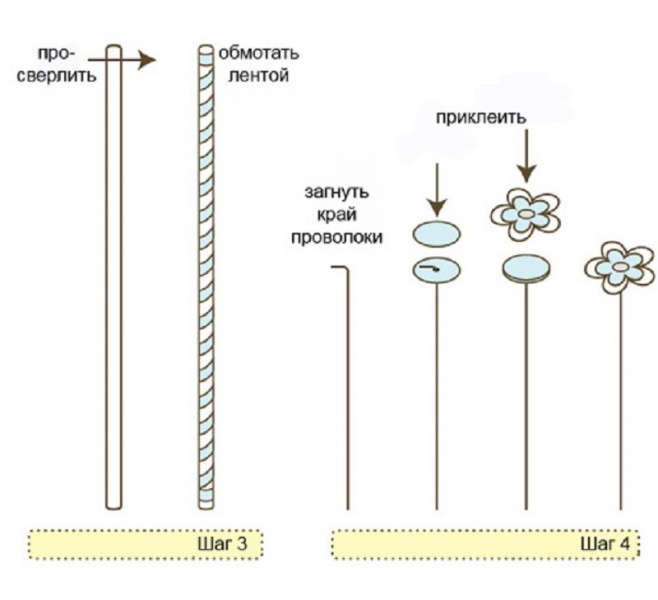

На одном конце деревянной палочки следует сделать отверстие для крепления флюгера из бумаги.
Палочка оформляется атласной лентой, края которой фиксируются клеем.
Край проволоки (около 1 см) загибается под прямым углом.
Из цветной бумаги вырезается два небольших кружочка для центра вертушки.
На конец загнутой проволоки продевается один кружочек, второй фиксируется сверху на клей, чтобы закрыть неприглядный вид крепления. Сверху можно закрепить декоративные бусины или пуговицу.
На заключительном этапе все детали соединяются: на проволоку с цветком одевается флюгер вертушка, затем деревянная бусина, обеспечивающая свободное вращение.

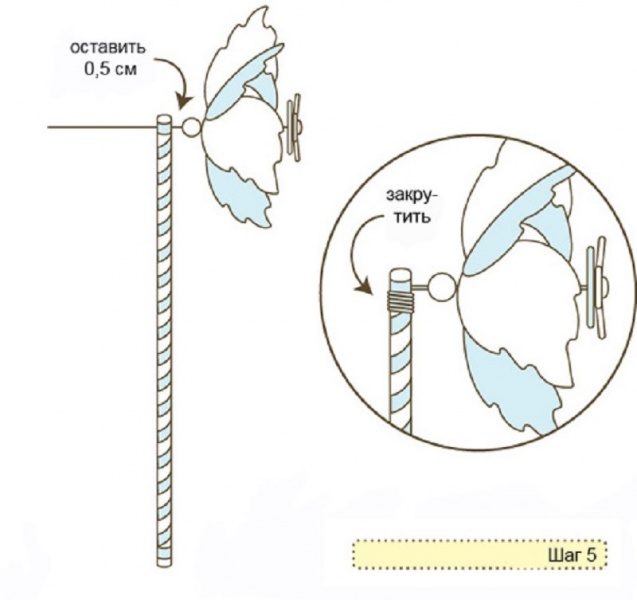

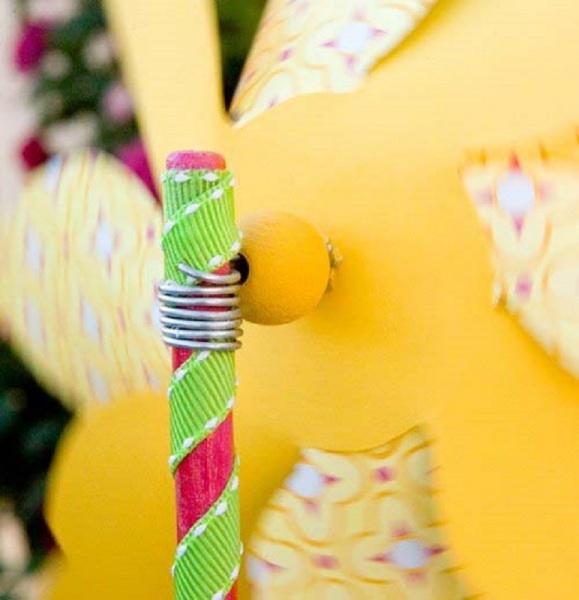

После чего проволока продевается в отверстие на палочке и закрепляется следующим образом:

Подобная вертушка может быть не только игрушкой, она очень пригодится детям, для которых важны дыхательные упражнения.

Как видите, чтобы сделать самому простую конструкцию флюгера понадобится совсем немного усилий и времени. Главное – творческий подход и желание.
