Как сделать антенну для телевизора своими: ТВ антенна своими руками — 6 способов сделать – Как сделать антенну для телевизора своими руками: видео, фото, схема

Самодельная антенна для цифрового телевидения: инструкция по монтажу

Сделать ТВ-антенну для цифрового ТВ своими руками не настолько сложно, как может показаться. Более того, можно воспользоваться материалами, которые есть у всех. Главное сделать это правильно. И если придерживаться рекомендаций, приведенных ниже, сигнал будет устойчивым, а изображение и звук качественным. Экономия очевидна. Нет необходимости оплачивать «имя», налоги, зарплаты, сырье и технологии. Именно эти затраты закладываются в себестоимость продукции официальных производителей.

Типы принимающих антенн

Под антенной стоит понимать как принимающее, так и передающее устройство из разряда диполярных.

Прямо сейчас в эфире ведется телевещание в диапазонах:

  1. 1 — 300 МГц. Это так называемые «метровые» волны, позволяющие принимать изображение аналогового телевидения (стандарт МВ и VHF).
  2. 0,3-3,0 ГГц. Передаются дециметровые, более короткие волны, способные передать картинку в цифровом стандарте DVB (UHF и ДМВ-антенны).

Как сделать ТВ-антенну для цифрового ТВ своими рукамиКак сделать ТВ-антенну для цифрового ТВ своими руками

При этом существует стандартизация и классификация рабочего диапазона. DVB-T2 предполагает использование наземных ретрансляторов, передающих сигнал по принципу сотовой связи. DVB-С2 позволяет решать ту же задачу на сверхвысоких частотах. Следовательно, чтобы антенна из кабеля (или других материалов) работала эффективно, необходимо рассчитать ее параметры, геометрические, в том числе.

Расчет

Как сделать ТВ-антенну для цифрового ТВ своими рукамиКак сделать ТВ-антенну для цифрового ТВ своими руками

Существует два пути: смонтировать антенну для приема сигнала в общем диапазоне или для работы с конкретной частотой. При этом проблемой всегда становится слишком слабый сигнал, недосягаемость зоны приема или наличие поблизости заглушающего источника.

Как сделать ТВ-антенну для цифрового ТВ своими руками

Как сделать ТВ-антенну для цифрового ТВ своими руками

Однако неоспоримый плюс цифрового телевещания – способность передавать прямую и отраженную волну. А разнообразие конструкций позволяет подобрать оптимальный вариант антенны из кабеля для цифрового ТВ, которая обеспечит идеальную картинку и звучание.

Внимание! До окончания сборки и подключения проверка качества приема невозможна. Но если один из типов не подошел, значит, достаточно воспользоваться другой схемой и чертежами. В любом случае это лучше, чем платить деньги производителям, которые также не гарантируют отсутствие ряби, размытости видео, помех при воспроизведении.

Некоторые модели телевизоров с функцией Smart-TV способны измерить качественные показатели и определить причину неудобств. Самостоятельно, даже с применением специализированного оснащения произвести замеры, чтобы определить, отчего картинка некачественная, невозможно, если антенна не относится к категории всеволновых устройств приема, а причисляется к разряду дециметровых.

Правила расчета

Те, кто не пытается имитировать конструкцию «на глаз», задаются вопросом, как сделать антенну для телевизора своими руками, чтобы она по техническим характеристикам не уступала заводским модификациям? Ответ прост – пользуйтесь рекомендациями и правилами, описанными ниже.

Для начала уясните, что придется:

  1. Рассчитать длину волны сигнала, принимаемого от каждого передатчика DVB-T2, находящегося в радиусе досягаемости.
  2. Выбрать тот передатчик, который производит волны максимальной длины.
  3. Вычислить ½ поперечного сечения волны, которая и будет проецироваться по горизонтальной оси антенны.

Важно, чтобы последняя величина соответствовала геометрическим размерам «ветвей». Это и будет областью приема качественного сигнала T2.

Практический пример

Как сделать ТВ-антенну для цифрового ТВ своими рукамиКак сделать ТВ-антенну для цифрового ТВ своими руками



Допустим, что в населенном пункте, районе, городе округе или области работают три вышки, с рабочими параметрами:

  1. 32 ТВК, 546 МГц.
  2. 34 ТВК, 578 МГц.
  3. 24 ТВК, 498 МГц.

Чтобы сделать антенну своими руками, на первом этапе еще до проектирования и сборки необходимо рассчитать длины волн по формуле ƛ = 300/F. А F в данном случае – это частота в мегагерцах.

Получается, что для этого примера ƛ равна 0,55; 0,52 и 0,60 соответственно. Это значит, что за основу берется третий мультиплекс, так как в своем рабочем диапазоне он выдает волну наибольшей длины.

Теперь остается разделить ее на 2, чтобы определить рабочую зону самодельной антенны. Коэффициент ½ берется потому что волна синусоидальна, а значит, в поперечном сечении она равняется ƛ/2, что соответствует 0, 30 м.

А так как в расчетах используется полудлина, зона охвата будет 0, 15 м. или 15 см. На основании полученных данных приступайте к разработке чертежей для последующего изготовления и монтажа элементов.

Расположение и подключение

Для принятия и обработки цифрового сигнала подойдет комнатный и уличный вариант конструкции. Антенну можно установить на крыше или специальной мачте, что улучшит качество приема. При этом используется телевизионный кабель. Но чтобы не создавать помех, имеет смысл сделать его как можно короче. Нужно выбрать оптимальный вариант высоты конструкции и длины шнура.

Как сделать ТВ-антенну для цифрового ТВ своими рукамиКак сделать ТВ-антенну для цифрового ТВ своими руками

Изготовление самодельной антенны

Сразу учтите, что любая простая антенна не является универсальной, и предназначена для работы в определенных условиях. Поэтому перед сборкой изучите рекомендации, и на их основании выберите нужный тип конструкции. Предварительно приобретите приемник, который будет обрабатывать полученный сигнал и передавать его к телевизору.

Из пивных банок

Как сделать ТВ-антенну для цифрового ТВ своими рукамиКак сделать ТВ-антенну для цифрового ТВ своими руками

Однозначный плюс – доступность материалов, простота сборки. Процесс займет не более четверти часа. Для этого сделайте в донышках двух банок по отверстию. Снимите наружную изоляцию с конца кабеля на 20 см, не задевая оплетки. Проденьте его сквозь банки, расположенные горлышками друг к другу. На входах и выходах закрепите шнур болтами. Закрепите конструкцию скотчем к заранее приготовленному деревянному Т-образному штативу.

В виде восьмерки

Как сделать ТВ-антенну для цифрового ТВ своими рукамиКак сделать ТВ-антенну для цифрового ТВ своими руками

Если дом находится на открытой площадке, антенна-восьмерка, которую разработал Харченко, является оптимальным вариантом. Это два ромба, соединенных и сориентированных по оси, проходящей вдоль диагонали. Сторона равна расчетной полудлины среза волны. Материал – медная жила с сечением 2-3 мм или алюминиевая 5-6 мм. Концы отреза соединяют, ромбы тоже, чтобы конструкция была целостной.

Двойной, тройной квадрат

Как сделать ТВ-антенну для цифрового ТВ своими рукамиКак сделать ТВ-антенну для цифрового ТВ своими руками

Такая телеантенна представляет собой комплект квадратов, выполненных из меди или алюминия, размещенных последовательно по одной оси. Она не рекомендована для случаев, когда точка приема находится на большом удалении от ретранслятора. Но зато фон, создаваемый другими источниками излучения, которых много в городских условиях, полностью блокируется. Основ изготавливается из дерева. Антенну поворачивают к рабочей вышке.

Из картонной коробки

Как сделать ТВ-антенну для цифрового ТВ своими рукамиКак сделать ТВ-антенну для цифрового ТВ своими руками

Такая антенна своими руками собирается из подручных материалов. Основой является фольгированная картона, из которой вырезается два квадрата. Их необходимо соединить болтами, чтобы обеспечить надежный контакт. Способ размещения видно на видео. Для улицы такая конструкции не подойдет, но в комнате или на лоджии она будет работать не менее эффективно, чем наружная модификация.

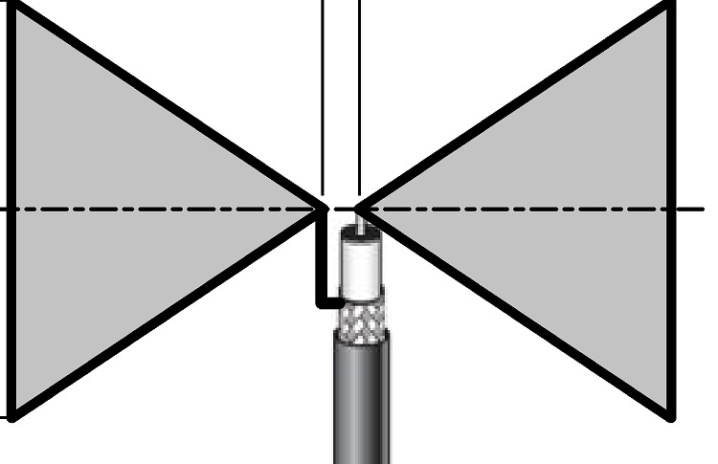

Бабочка

Как сделать ТВ-антенну для цифрового ТВ своими руками

Как сделать ТВ-антенну для цифрового ТВ своими руками

Данная модель предназначена для установки вне помещения. Это означает, что медь используют реже ввиду ее склонности к коррозии. Алюминий сечением 5-6 мм – идеальный вариант. На деревянной основе отмечают 4 точки на расстоянии 18-20 см друг от друга. Проводят ось и перпендикуляры. Вымеряют углы по 30 градусов. По этой разметке укладывают усики, которые соединяются между собой согласно схеме.

С помощью паяльника

Это поистине самостоятельный вариант, и придется научиться паять. В данном случае можно использовать даже сталь. Отличие от предыдущей модели в том, что все соединения паяные, что делает конструкцию монолитной. Усики готовят заранее, а затем припаивают их друг к другу по разметке. Телеантенна подойдет для улицы. Вандалам она неинтересна, так как сталь стоит копейки, а медь с алюминием гораздо дороже.

С помощью болтов

Это тоже простой способ собрать антенну своими руками. Паять нечего не придется. Достаточно запастись болтами и гайками. Правда потребуется дрель, чтобы просверлить отверстия. Усики устанавливаются в заглубления, просверленными по заранее нанесенной разметке. Крепление предполагает их фиксацию к деревянному штативу. Конструкция легкая, но прочная, надежная и долговечная.

Из коаксиального кабеля

Как сделать ТВ-антенну для цифрового ТВ своими рукамиКак сделать ТВ-антенну для цифрового ТВ своими руками

Этот вариант используется чаще всего в качестве временного. Такую антенну для Т2 устанавливают на даче, в бытовках, в квартирах, где не планируется постоянное жительство. Достаточно правильно спаять Элементы кольца и кабеля, идущего к приставке. Причем соединять можно как центральную жилу, так и экранную оплетку. Такая «антенна-петля» прекрасно работает в комнате, если разместить ее на окне или балконе.

Самодельная антенна видео

Это отличное подспорье, помогающее в сборке. Мастер-класс поможет быстро собрать приемное устройство и вывести на экран телевизора качественное изображение, а на динамики не менее качественный звук. Выберите вариант конструкции и делайте все необходимое вместе с мастером. Тогда вы не допустите ошибок и правильно смонтируете антенну для цифрового телевидения Т2.

Как сделать антенну для цифрового телевидения своими руками

Наверх
  • Рейтинги
  • Обзоры
    • Смартфоны и планшеты
    • Компьютеры и ноутбуки
    • Комплектующие
    • Периферия
    • Фото и видео
    • Аксессуары
    • ТВ и аудио
    • Техника для дома
    • Программы и приложения
  • Новости
  • Советы
    • Покупка
    • Эксплуатация
    • Ремонт
  • Подборки
    • Смартфоны и планшеты
    • Компьютеры
    • Аксессуары
    • ТВ и аудио
    • Фото и видео
    • Программы и приложения
    • Техника для дома
  • Гейминг
    • Игры
    • Железо
  • Еще

ТВ антенна своими руками в домашних условиях

При поездке на отдых в загородный дом, иногда помимо наслаждения отличным видом из окна и свежим воздухом, хочется порадовать себя любимой телепрограммой аналогового ТВ, но для этого нужна антенна, которая можно изготовить своими руками. Однако такая местность, в отличие от города, не может похвастаться хорошим сигналом телевидения. В таких случаях на помощь могут прийти подручные средства. В данной статье мы расскажем о том, как сделать ТВ-антенну в кустарных условиях своими руками.

Своими рукамиСоорудите антенну своими руками

Какие бывают приспособления

Существует три вида устройств:

  1. Дециметровое. В хозяйстве чаще применяется более простая модель такого приспособления, это типа Z. Она отлично работает и качество ее сигнала не зависит от погодных условий.

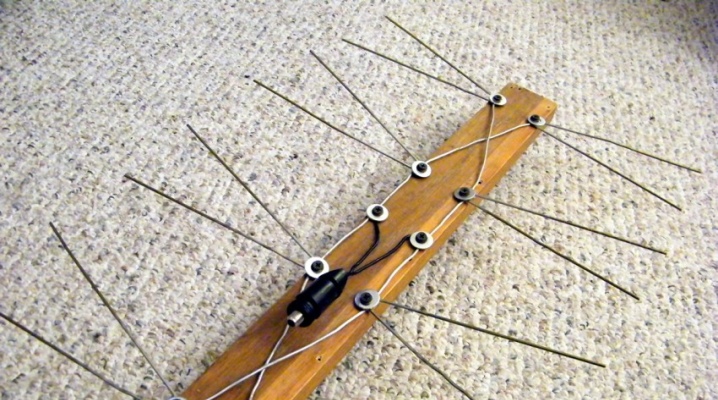

  2. Логопериодическое. Такое приспособление довольно просто выполнить, поскольку оно обладает идеальной согласованностью со всеми диапазонами частот. Для выполнения нет необходимости придерживаться каких-то определенных каких-то определенных габаритов, достаточно применять средние технические размеры. Ее можно применять не только в квартире, но и в загородном доме.
  3. Всеволновое. Данное устройство также просто выполнить, для таких целей подойдут практически любые подручные металлические средства. Приспособление отлично ловит ТВ-сигнал и достаточно устойчиво к помехам. Если ее разместить недалеко от телевышки, то можно при его помощи смотреть и аналоговое телевидение.

Также в зависимости от места размещения, бывают комнатные и уличные приспособления. Комнатные устройства эффективны только в зоне активного сигнала, для частных построек лучше применять телеприемники. Такие устройства бывают пассивными и активными. Пассивные не нуждаются в усилении, поскольку они усиливают принимаемый сигнал за счет собственной геометрии. Активные устройства нужно оборудовать усилителем.

В данном видео рассмотрим как сделать антенну для ТВ своими руками:

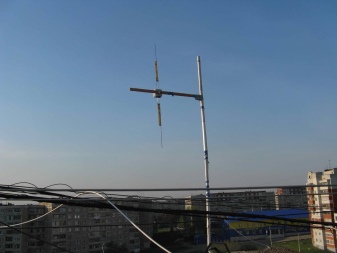

Как сделать ТВ-антенну в домашних условиях

В данном пункте мы рассмотрим, как сделать простую телевизионную антенну своими руками. Комнатная ТВ-антенна представляет собой простой волновой приемник, поэтому изготовить ее своими руками может любой дачник. Для этого понадобится:

  • металлические трубки – 2 штуки;
  • телевизионный кабель.

Обратите внимание! Также для того чтобы изготовить ТВ-антенну своими руками из подручных средств, необходимы знание диапазона сигнала телевизионной вышки, которая расположена поблизости постройки.

В основном прием частот варьируется в пределах 50-230 МГц, в результате чего образуется 12 каналов. Для каждого канала используется трубка разного размера. Если прием ведется на частоте пятьдесят мегагерц, то расстояние между краями трубок должно равняться 273 сантиметрам, допустима погрешность в три сантиметра. На двенадцатом канале расстояние между трубками должно составлять 66 сантиметров.

Обратите внимание! Подробную информацию о том длине трубок, а также схемы телевизионных антенн, изготовленных своими руками, можно отыскать в интернете на специальных тематических сайтах.

Рассмотрим список возможных материалов для изготовления ТВ-антенны своими руками:

  • две металлические трубки, диаметр которых равен 8-24 миллиметрам, толщина стенок и диаметр таких приспособлений должна быть одинаковой;
  • также для того, чтобы сделать антенну вам понадобиться кабель телевизора, сопротивление которого составляет 75 Ом, длина такого провода обрезается под расстояние подключения с учетом провисания;
  • заготовка из гетинакса или текстолита, толщина которой не меньше пяти миллиметров;
  • крепления, которыми будет устанавливаться трубки на держателе;
  • кронштейн, форма такой детали должна быть угловая, также можно применять деревянную подставку в том случае, если она фиксируется достаточно высоко;
  • силикон, он понадобиться для обработки материала от окисления;
  • набор для спаивания;
  • изолента.

Выбранную вами заготовку для изготовления всеволновой антенны для телевизора своими руками необходимо разделить на две части, трубки следует обжать с обеих сторон. Далее нужно зафиксировать трубки на расстоянии друг от друга. Такое расстояние должно составлять около шести сантиметров. Окончания трубок необходимо прикрепить хомутами к заготовке из текстолита, а саму конструкцию зафиксировать вертикально при помощи штанги.

Для того, чтобы подключить кабель к самодельной телевизионной антенне, следует проложить кольцо, которое будет рассчитано на сопротивление в 75 Ом. Жилы провода, которые расположены посередине следует зачистить и скрутить с окончаниями трубок. Соединение оплетки осуществляется при помощи медного провода и остальные соединения тоже.

Кольцо, которое получилось и остальную длину провода нужно хорошо зафиксировать к стойке. Высота установки самодельной телевизионной антенны зависит антенну от дальности приема сигнала.

ТВ-антенна из пивных банок

Данная конструкция является наиболее простой антенной для телевизора, которая выполнена своими руками.

Чтобы изготовить телевизионную антенну из пивных банок понадобятся две жестяные банки, объемом 0,5 или 0,75 литра. Однако перед тем, как перейти непосредственно к изготовлению ТВ-антенны своими руками из банок, следует учесть несколько нюансов такой процедуры. Главной особенностью такого процесса является наличие качественного телевизионного провода с сопротивлением около 75 Ом.

Также необходимо помнить, что чем длиннее будет кабель, тем лучше будет устройство ловить сигнал, что особенно важно для метрового диапазона. Сигнал ДМВ ТВ-антенны своими руками тоже зависит от длины провода, но не настолько.

Помимо этого потребуется приготовить саморезы, тремпель, паяльник, изоленту. Чертеж для ТВ-антенны из пивных банок вам не понадобится, такое устройство легко выполнить и без него.

Сделать антеннуИспользуйте пивные банки для создания антенны к ТВ

Пошаговая инструкция о том, как сделать антенну из пивных банок своими руками:

  1. Первым делом приготовьте кабель. Для этого нужно отмерить десять сантиметров провода и выполнить надрез. Затем зачистите небольшой участок провода и скрутите его в виток.
  2. Зачистите на кабеле внутреннюю жилу.
  3. К проводу присоедините штекер, он нужен для подключения приспособления к телевизору.
  4. Далее зафиксируйте контакты к пивным банкам, к одной банке крепится экран при помощи саморезов, ко второй – жила.
  5. Далее присоединяется кабель к приемнику, для этого его нужно хорошо зафиксировать. В этих целях можно применить деревянную планку.
  6. Чтобы зафиксировать банки примените изоленту, на этом этапе важно проследить, чтобы банки располагались на одной линии.

Телевизионная антенна из пивных банок своими руками готова. Такое устройство в состоянии принимать как метровый, так и дециметровый диапазон частот.

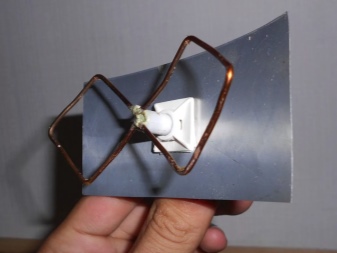

Антенна из проволоки

Многие дачники задаются вопросом, можно ли сделать телевизионную антенну из проволоки и как. Можно. Антенна из медной или латунной проволоки для телевизора – это довольно простая конструкция.

Проволоку для самодельной конструкции телевизора нужно хорошо зачистить от изоляции и присоединить один к батарее, а другой к телеприемнику. Такое приспособление способно принимать около пяти каналов. Присоединение комнатной антенны своими руками к трубе батареи необходимо для обеспечения более мощного сигнала приема.

Для того чтобы изготовить самодельную антенну из проволоки вам понадобиться:

  • два куска медной проволоки, ширина которой равна 4 миллиметрам, а длина – 180 сантиметрам;
  • отрезок фанеры, габаритами 150на 150 мм;
  • дрель;
  • усилитель;
  • провод;
  • арматура;
  • саморезы.

Сделать такую ТВ-антенну можно следующим образом:

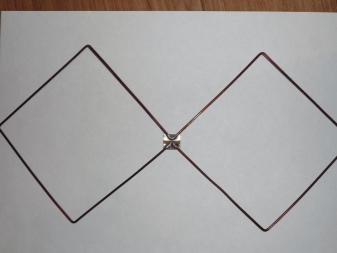

  1. Первым делом необходимо придать проволоке форму двух ромбов, сторона которых равна 45 сантиметров.
  2. Далее фиксируем фигуры на основе. Для этого требуется закрепить расплющенный конец проволоки болтами к точке крепления.
  3. Если вы применяете для основы металл, то для фиксирования элементов конструкции вам понадобиться сварка.
  4. Далее следует зафиксировать усилитель и закрепить на нем провод.
  5. Затем вся конструкция крепится к мачте, которую проще выполнить из металлической трубы.
  6. Последним этапом изготовления ТВ-антенны из подручных средств является обработка всего приспособления от коррозии.

Устройство HDTV

Когда перечисленные способы не помогают, многие задаются вопросом, как сделать более мощную антенну для телевизора. В таких целях можно применить устройство HDTV, такое приспособление способно принимать сигнал около 490 мегагерц. Изготовить такую ТВ-антенну в домашних условиях можно из трансформатора. На вопрос, как его сделать, ответить однозначно нельзя, но лучше все-таки его приобрести в магазине. Для этого вам понадобятся следующие детали:

  • изолента или скотч;
  • картон;
  • клей;
  • степлер;
  • фольга.

Для выполнения такой операции используют схему, по ней вырезают все детали из картона. Далее эти детали нужно обклеить фольгой, согнуть и обрезать.

Обратите внимание! Схему и шаблоны лучше предварительно найти в интернете, загрузить и распечатать.

Первым шагом изготовления конструкции является выполнение рефлектора, его длина должна составлять 35 сантиметров. Рефлектор необходимо обклеить фольгой. Далее в середине детали нужно вырезать два прямоугольника, они необходимы для того, чтобы зафиксировать уловитель.

Далее переходим непосредственно к сборке конструкции. Сначала приклеиваем рефлектор к пластине в форме бабочки. Это можно осуществить при помощи степлера. Далее в середине каждой составляющей прорезывается отверстие для провода. Затем подключается штекер и трансформатор. Устройство готово.

Приспособление для квартиры

Выполнить устройство, которое будет размещаться в комнате можно любым вышеперечисленным способом. Если ни один из них не подходит вследствие отсутствия нужных деталей, то можно воспользоваться еще одним вариантом – выполнить приспособление из медной проволоки или провода с обмоткой из фольги. Такая конструкция в силах не только ловить телевизионные сигналы, но и функционировать в качестве селективного фильтра, который предотвращает помехи.

Для того чтобы рассчитать параметры петли, необходимо знать частоту волны. Длина петли будет составлять произведению коэффициента на средний диапазон частот.

Далее нужно обрезать кабель нужной длины и зачистить на нем оба края. Из кабеля сворачивается петля. Ее следует припаять к проводу, а к нему прикрепить штекер.

Приспособление фиксируют на подставку или вешают на стену. Для цифрового телевидения такое устройство наиболее эффективно.

Из всего вышесказанного можно сделать вывод, что сделать антенну для телевизора в домашних условиях довольно просто. Для этого не нужны особые познания и сложные приготовления. Изготовить ее можно из подручных средств за небольшой промежуток времени, достаточно просто знать диапазон частот ближе стоящей ТВ-вышки.

Как сделать антенну для телевизора своими руками?

Телевидение, как и 10 лет назад, является довольно популярным. Несмотря на развитие технологий, процедура передачи телевизионного сигнала осталась прежней. Необходимость установки антенны актуальна всегда. Однако бывают случаи, когда это приспособление выходит из строя – тогда возникает необходимость сделать его собственноручно.

Особенности самодельных антенн

Многим владельцам телевизоров рано или поздно приходит на ум вопрос о том, как самостоятельно изготовить простую телевизионную антенну. Некоторые считают, что это сложная процедура, однако, на практике все совсем наоборот. Для возможности смотреть телевидение антенны должны иметь следующие характеристики:

  • приспособление должно иметь определенный коэффициент защиты направленного действия, усиления сигнала, а также избавления от помех;
  • в антенне должна присутствовать автоматическая настройка значений без человеческого вмешательства;

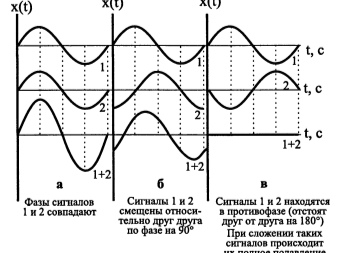

  • для отсутствия фазовых искажений амплитуда и частота должны быть внимательно определены.

Причинами изготовить телевизионную антенну самостоятельно являются следующие:

  • жилое здание является новым, не освоенным провайдерами;
  • помещение располагается далеко от города и торговых точек;
  • кабельное телевидение отключено в связи профработами;
  • старая конструкция сломалась, а на новую нет финансовых средств.

По мнению профессионалов, самодельная антенна способна прекрасно справляться со своими функциями в том случае, когда здание расположено на благоприятной территории, а процесс изготовления осуществлен правильно.

Инструменты и материалы

Домашние мастера изготавливают антенны из различных материалов и подручных средств. Отличными вариантами производства телевизионного приспособления являются трубки, пруты, медная проволока, фольга. Вышеперечисленные материалы характеризуются податливостью, они прекрасно гнутся и держат форму. Также можно использовать всевозможные токопроводящие изделия из металла:

  • провода;
  • уголки;
  • пруты;
  • полосы.

Коаксильные провода характеризуются теми же свойствами, что и медные, однако, стоят намного дешевле. Ко всему прочему коаксил считается довольно прочной основой для антенн. Для экономии специалисты рекомендуют использовать кусочки проводов, что имеются дома.

Способы изготовления

Существует несколько вариантов, благодаря которым можно сделать антенну для телевизора своими руками в домашних условиях. Практически каждый владелец телевизора может изготовить мощную комнатную или уличную конструкцию, с помощью которой будет комфортно смотреть телепрограммы и сериалы.

Самому у себя дома быстро из подручных средств, например электродов, можно создать широкополосную, пассивную, активную, дециметровую антенну – петлю или приспособление иного вида на дачу.

Из коаксиального кабеля

Просто и быстро своими руками можно сделать приемник каналов из небольшого отрезка коаксильного кабеля. Для работы потребуется фанера для основы либо иной листовой материал, изолента, нож и паяльный инструмент.

Пошаговая инструкция.

  • Требуется взять отрезок коаксиального кабеля в 53 сантиметра и согнуть его в кольцо. При этом края должны быть разомкнутыми и зафиксированы в данной форме на фанерном листе.
  • Из подобного кабеля стоит отрезать кусок, что имеет длину в 17, 5 сантиметра для второй петли.
  • После этого нужно подключить кабель и на его втором основании установить разъем, что необходим для ТВ.

В ходе таких простых действий получится простая хорошая антенна, которой будет сложно качественно ловить сигналы. Для улучшения ее функциональности стоит установить блок усилитель.

«Восьмерка»

Самодельное приспособление для приема каналов в виде восьмерки собирают за несколько минут. С этой целью понадобится картонный короб, например, обувной, кабель для антенны, штекер, нож, паяльный инструмент, скотч, фольга, клей. Изготавливая антенну, необходимо осуществить несколько этапов:

  • открыть коробку и освободить ее от пыли и загрязнений, после чего приступать к оклеиванию;
  • дно коробки намазать небольшим слоем клея и обклеить фольгой;
  • закрыть короб и оклеить его скотчем, чтобы не осуществилось самопроизвольное открывание;
  • на крышку стоит зафиксировать кусочки кабеля в виде восьмерки и приклеить их скотчем;
  • в центре восьмерки кабель нужно зачистить и сделать пару выводов от оплетки из металла для дальнейшего подключения приемника каналов;
  • отрезать проводник, чтобы подключить антенну к ТВ, при этом длина кабеля должна соответствовать дистанции от места монтажа конструкции до агрегата;
  • один из концов шнура нужно зачистить в соответствии с разъемом, сделав это так, чтобы был экранный вывод, а от основной жилы был собран через 10-20 миллиметров изоляции;
  • подключить кабельные выводы к восьмерочным;
  • к другому окончанию подсоединяют разъем от телевизора.

Проведя все вышеперечисленные мероприятия, можно считать антенну функциональной. «Восьмерка» – это отличная альтернатива спутниковому ТВ, так как ее картинка ничем не хуже.

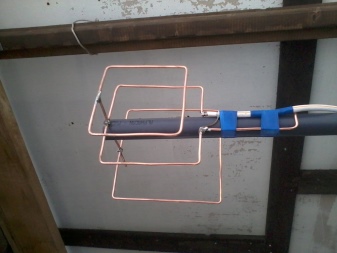

Двойной и тройной квадрат

Для сборки приемника каналов в виде двойного и тройного квадрата потребуются некоторые усилия от мастера. Однако правильно собранное приспособление позволит осуществлять прием даже самых незначительных сигналов телевидения. На качество возведения телепрограмм оказывает влияние удаленность от телевышки, поэтому в этом случае стоит соблюсти правильность размеров.

Чтобы изготовить антенну в форме двойного и тройного квадрата, потребуются трубы из металла, например из меди, латуни, алюминия, также в этом случае можно использовать пруты.

Также стоит подготовить диэлектрический прут, основу из дерева, провода. В зависимости от трубного диаметра, конструкция принимает определенное число каналов:

  • 1-2 сантиметра ловит 1-5 каналов;
  • 0,8-1,5 сантиметра – 6-12 каналов;
  • 0,3-0, 6 сантиметра используется для каналов в диапазоне дециметра.

Такая антенна имеет вид 2 или 3 рамок с правильной формой, которые имеют разные размеры. Приведем этапы изготовления приемника каналов.

  1. Сгибание труб в четырехугольники.
  2. Их соединение в верхней части стрелой, состоящей из проводника, а в нижней части диэлектриком.
  3. Установка наружной антенны на основу из дерева.
  4. Разделение кабеля и отделение оплетки на отдельный вывод.
  5. Подключение кабеля к приемнику каналов.
  6. Заделывание второго конца для штекера антенны, чтобы осуществлялась передача телеканалов.

После качественного проведения всех вышеперечисленных мероприятий телевизионную антенну можно считать готовой. Конструкция «двойной и тройной квадрат» является оптимальным вариантом для установки на улице.

Из металлических банок

Дачную телевизионную антенну из пивных банок можно считать самой простой и доступной пассивной конструкцией. Процедура ее изготовления занимает не так много времени и может осуществляться даже без наличия каких-либо навыков. Несмотря на отсутствие сложностей в работе и дорогих материалов, приспособление из металлических банок способно отлично принимать дециметровые диапазоны вещаний.

Для сбора антенны из банок из-под пива потребуются такие материалы и приспособления:

  • длинный кабель;
  • банки из алюминия, простая конструкция обычно состоит из двух;
  • 2 самореза и столько же болтов;
  • штекер, с помощью которого кабель будет подсоединяться к телевизору;
  • скотч либо изолента;
  • основание из дерева, пластмассы, на которое будут крепиться банки.

Схема изготовления телевизионного приспособления.

  1. Каждую из банок необходимо прикрепить к штырю-основанию, используя скотч. При этом расстояние между банками должно быть около 7 сантиметров.
  2. Кабель стоит зачистить с одной стороны. После этого стоит его развести и прикрепить. Можно осуществить припаивание кабеля, а к его свободному окончанию монтировать штекер.

Эту простую конструкцию можно установить как в комнате, так и на улице.

Если антенна наружная, то рекомендуется накрыть ее с помощью крупной тары из пластика. Кабель стоит продеть через отверстие, что сделано с боковой стороны.

После чего провести герметизацию кипятком. Приемник каналов стоит подключить и настроить через автопоиск каналов.

В виде рамки

Чтобы стать владельцем самодельного приемника телеканалов в виде рамки, потребуются пластины из алюминия, сетка из металла, чтобы изготовить рефлектор, несколько болтов, гаек, кабель, штекер. Не обойтись при работе без дрели, отвертки и пассатижей. Чтобы изготовить антенну, стоит выполнить такие мероприятия:

  • отрезать полосы из алюминия, просверлить на их окончаниях отверстия под болты;
  • собрать рамку, а места соединения закрепить внахлест;
  • чтобы предотвратить окисление, вышеописанные точки рекомендуется покрыть лаком либо краской;
  • к определенным точкам конструкции стоит прикрепить кабель, что имеет антенные разъемы;
  • на рефлекторе прикрепить раму, при этом не должно происходить закорчевания электроцепи антенны;
  • приемник каналов монтировать на мачту и расположить в необходимом месте.

В форме бабочки

Данный вид антенны способствует приему высококачественных каналов, поэтому является всеволновым. Работа самодельной конструкции в виде бабочки может стать прекрасной альтернативой спутниковой антенны. Самостоятельный процесс ее изготовления должен быть особенно внимательным, точным. Приспособление будет иметь в своем составе доску, кусочки проводов из меди с жилами в 4 миллиметра.

В первую очередь мастеру потребуется сделать разметку доски будущими отверстиями, после чего высверлить их по схеме. Следующие шаги:

  • вырезать 8 кусочков провода по 375 миллиметров, 2 – чтобы подключить крылья по 220 миллиметров, необходимые для подключения к гнезду;
  • для изготовления электроконтакта стоит провести зачистку изоляции отрезков;
  • кусочки провода необходимо согнуть на оголенных участках;
  • у V-подобных должны быть равные стороны с дистанцией между окончаниями в 75 миллиметров;
  • на доску из дерева стоит установить элементы из проволоки, зафиксировав саморезами;
  • выводы от приемников стоит монтировать к гнезду, смонтировав туда же кабель, что передает сигналы.

Широкополосную антенну можно считать готовой к применению, она может быть установлена в помещении для приема телесигналов.

Рекомендации

Специалисты советуют не бояться делать телевизионные антенны дома, так как эта процедура не потратит много сил времени и финансов. Чтоб не покупать несколько фабричных антенн, можно попробовать сделать более сложную конструкцию, которая сможет качественно воспроизводить сигналы в неблагоприятном расположении жилища. Начинать изготовление приемника телеканалов стоит из самых простых вариантов. Более серьезные конструкции стоит делать опытным мастерам, так как они подразумевают использование чертежей и дополнительных навыков.

О том, как сделать антенну своими руками, смотрите далее.

Антенна для цифрового телевидения своими руками

Чтобы настроить на даче «цифру», нужна мощная дециметровая телеантенна с усилителем. С целью обеспечения высококачественного сигнала следует предварительно изучить ассортимент, а затем подобрать подходящую модель. Однако как поступить, если дача или загородный дом расположены довольно далеко от ближайшего магазина техники, а каналы необходимо настроить прямо здесь и сейчас? Есть альтернативное решение проблемы – антенна для цифрового телевидения своими руками . Собрать такое устройство реально из подручных средств при условии, что пользователь придерживается инструкций.

Как сделать антенну для цифрового ТВ своими руками

Что понадобится для сборки цифровой антенны

Перечень необходимых материалов изменяется в зависимости от того, о какой именно самодельной DVB- T2 антенне идёт речь. Есть несколько типов расходников: коаксиальный кабель, проволока, жестяные банки или даже болты. Что-то из этого списка вам точно подойдёт. Обязательно следует подготовить инструмент:

  • кусачки, пассатижи, плоскогубцы;
  • изоленту, скотч, клей;
  • герметик с пластиковым стержнем;
  • рулетку;
  • желательно вооружиться паяльником с припоем.

Как сделать антенну для цифрового ТВ своими руками

С помощью всего этого можно сделать DVB- T2 антенну своими руками . Ещё раз повторим, что список оборудования и необходимого инструмента может изменяться в зависимости от того, о какой именно телеантенне идёт речь. Поэтому сначала необходимо рассмотреть существующие технологии, наглядно иллюстрирующие, как сделать антенну для цифрового ТВ , и только потом заниматься сбором материала и инструмента.


Принцип работы антенны для цифрового телевидения

Независимо от типа сигнала (аналоговый или цифровой), его передачу обеспечивают телевизионные вышки. Телеантенна соответствующей мощности гарантирует качественный приём. Чтобы настроить цифровое телевидение, потребуется антенна синусоидальной формы. Позаботьтесь о максимальном рабочем диапазоне частоты. Этот показатель измеряется в МГц.

V-напряжение появляется, когда электромагнитные волны проникают сквозь принимающие лучи антенного устройства. Разные волны имеют особый потенциал, который отмечается характерным символом. Под влиянием наведенного напряжения формируется электроток, сосредоточенный внутри запертого приёмного контура. Он имеет R-сопротивление. Постепенно сила электротока нарастает. Микросхема телевизора обеспечивает обработку волн, трансформируя их в изображение, которое транслируется на экране. Звук подаётся через динамики.

Как сделать антенну для цифрового ТВ своими руками

Антенна для цифрового ТВ своими руками бывает как комнатной, так и наружной. Главное, чтобы она была дециметровой. Понятно, что комнатная антенна на даче, то есть в зоне плохого приёма сигнала, не обеспечит настройку всех каналов. Этот вариант в большей степени подходит пользователям, проживающим неподалёку от ретрансляторов.

Антенна «восьмёрка»

Создание антенны-восьмёрки для цифрового ТВ начинается с подготовки материала. Подробно рассмотрим, что именно потребуется для сборки такого устройства. Важным этапом изготовления антенны своими руками считается создание чертежа. Покажем, как рассчитать важные показатели, чтобы избежать сложностей в процессе установки.

Как сделать антенну для цифрового ТВ своими руками

Особенности конструкции

В интернете есть масса различных вариантов по созданию антенного устройства. Преимущественно пользователям предлагается уголковая конструкция, сделать которую можно нескольких вариантов. используя медные или алюминиевые трубки. Подобная антенна обеспечивает качественный приём, но исключительно на открытой местности в непосредственной близости к телевышке. Поэтому для дачи подойдёт конструкция «восьмёрки», изготовленная из проволоки или кабеля.

Как сделать антенну для цифрового ТВ своими руками

Если говорить о недостатках «восьмёрки», то он всего лишь один – плохой приём в условиях густой застройки. Преимуществ куда больше: простота в изготовлении, доступность материалов, отличный приём в отдалённых зонах. Несмотря на название, телеантенна в большей степени визуально напоминает два соединённых ромба.

Сделать антенну можно из антенного кабеля. Вам понадобится штекер, соответствующий антенному разъёму телевизора. Без должной фиксации приёмного устройства добиться качественной трансляции не получится. Поэтому используйте подручные материалы и средства для создания надёжного кронштейна.

Как сделать антенну для цифрового ТВ своими руками

Решили делать «восьмёрку» из кабеля? Подберите модель с оптимальным сопротивлением – от 50 до 75 Ом. Отдельное внимание следует уделить изоляции, если в планах наружное расположение антенны. Определите специфику фиксации конструкции, отталкиваясь от особенностей её расположения. Например, если вы живёте в многоэтажном доме, то самодельную антенну можно закрепить на шторах, используя самые обыкновенные булавки. Разумеется, они должны быть крупного размера.

Для установки телеантенны на крыше необходим качественный кронштейн. Сделать его можно, используя паяльник, напильник и надфиль. Со спиральной конструкцией всё более-менее понятно. Двойной квадрат – ещё одна альтернатива. Изготовить антенное устройство этого типа можно из трубок. Подойдут как алюминиевые, так и медные, латунные. В некоторых ситуациях используется толстая проволока. Подбирайте материал согласно количеству каналов и диапазона.

Первый квадрат всегда меньше второго. Он выполняет функции вибратора. Наибольшая часть конструкции – рефлектор. Соединить рамки необходимо стрелами. С целью увеличить коэффициент усиления сигнала достаточно сделать больше рамок. Например, сделайте «восьмёрку» из трёх квадратов или ромбов.

Материал для сборки

Самостоятельно сделать антенное устройство вполне реально. Чтобы выполнить всё правильно, придерживайтесь экспертных рекомендаций и инструкций. Основа конструкции создаётся из медной или алюминиевой проволоки, диаметр допускается от 2 до 5 мм. Примерно за 60 минут можно сделать телеантенну и приступить к установке. При желании пользователи смогут использовать альтернативные материалы для изготовления «восьмёрки»:

Как сделать антенну для цифрового ТВ своими руками

  • трубки;
  • уголки;
  • кабель;
  • полосы.

Конечно, нельзя забывать о важности оборудования. С помощью инструмента удастся выгнуть рамки оптимальной формы. Закрепите проволоку в тисках, а потом согните материал с помощью молотка. Оптимальный материал для создания мачты – древесина. Начинаться мачта должна где-то от 1,5 метра от уровня рамок.

Чертёж

Настроить качественный приём сигнала можно даже без предварительного глубокого расчёта длины волны. Во избежание появления проблем, создайте широкополосную конструкцию. Это станет гарантией максимального приёма телеканалов. В процессе чертежа и расчётов антенны нужно учитывать размеры конструкции, а также наличие дополнительных компонентов, способных улучшить сигнал.

Как сделать антенну для цифрового ТВ своими руками

Чтобы начертить конструкцию, отталкивайтесь от длины волны сигнала. Итоговое значение нужно поделить на 4. Итоговое значение – это требуемая сторона квадрата. Чтобы высчитать оптимальное расстояние между двумя комплектующими элементами антенного устройства, начертите наружные стороны ромбов так, чтобы они были немного длиннее внутренних.

Самостоятельно чертить новый эскиз необязательно, всегда можно воспользоваться готовыми расчётами. Длина внутреннего ромба должна составлять 13 см, а внешнего – 14 см. Разница длины ромбов имеет принципиальное значение. Учтите, что ни в коем случае соединять их нельзя. Крайние участки позволяют должным образом свернуть петлю. Именно с её помощью необходимо закрепить антенный кабель.

Сборка антенны

Итоговая длина конструкции – 1 метр и 12 сантиметров. Отрежьте с помощью кусачек проволоку, возьмите линейку, а потом начните гнуть её пассатижами или другим инструментом. По аналогичному принципу осуществляется подготовка и других материалов. Оптимальный угол – 90°. К слову, стороны по длине могут немного разниться. Небольшая погрешность возможна.

Как сделать антенну для цифрового ТВ своими руками

Мы получили следующие параметры конструкции:

  1. 13-сантиметровый элемент. Остаётся один запасной сантиметр специально для петли, которую можно согнуть.
  2. Пара 14-сантиметровых элементов.
  3. Пара 13-сантиметровых компонентов. Не забывайте о повороте противоположной направленности. Должен быть перегиб на другой ромб.
  4. Ещё пара 14-сантиметровых комплектующих.
  5. Последняя деталь полностью соответствует первой.

Если рамка антенны для цифрового телевидения сделана своими руками , то можно переходить к следующему этапу. Между двумя половинами должен образоваться незначительный зазор. Определённые погрешности и несостыковки возможны, ничего страшного нет. Зачистите петлю и перегиб. Снимайте оболочку до тех пор, пока не будет видна металлическая жила.

Зачистку можно провести обычной мелкозернистой наждачкой. Предварительно соедините петли, а потом зажмите их в тисках.

Конструкция практически готова, но для корректной работы антенного устройства обработайте кабель. Начните с двусторонней зачистки. Один из краёв подсоединяется непосредственно к антенне. Обработайте шнур таким образом, что он выпирал на 2 см, лишнее можно отрезать.

Скручивайте в жгут кабельную оплётку и экран. Это позволяет создать сразу два проводника. Залудите жилу и сделанный жгут. Используя паяльную станцию, прикрепите штекер на другом конце провода.

Приведём краткую пошаговую инструкцию по сборке антенны:

  1. Зачистка антенного кабеля с обеих сторон.
  2. Подключите провод к антенне, он должен выпирать на пару сантиметров.
  3. Добавьте дополнительный проводник, для этого скрутите оплётку и экран.
  4. К другому концу припаивается штекер.
  5. Сделайте ещё 2 дополнительных проводника.
  6. Места, на которых осуществлялась пайка, нужно протереть.
  7. Пластиковый штекер надевается на кабель.
  8. Пайка моножилы к центральному входу.
  9. Многожильный жгут закрепляется на боковом входе штекера.
  10. Зажмите изоляцию и накрутите наконечник. Можно также залить клеем.

Телеантенна собрана, поэтому самое время закрепить её.

Установка

Электрический кабель необходимо соединить с антенной. Припаять шнур можно посредине, поскольку привязка к определённому ТВ-каналу совершенно необязательна. Широкополосная телеантенна создана, поэтому приём большого количества сигналов гарантирован. Оставшийся разделённый конец кабеля необходимо припаять к другим сторонам конструкции.

Расположение кабеля в нижней части конструкции приведёт к ухудшению качества приёма. Поэтому делать этого не стоит.

Антенна собрана, поэтому самое время проверить её работоспособность. Включите цифровой ресивер и телевизор. Если сразу удалось найти 20 телеканалов, тогда смело заливайте герметиком зоны пайки. Как быть, если для просмотра доступно небольшое количество ТВ-каналов или появились сильные искажения изображения или другие помехи? Подберите оптимальное месторасположение для антенны. Положительные изменения отсутствуют? Замените коаксиальный кабель.

Как сделать антенну для цифрового ТВ своими руками

Процедуру проверки можно заметно упростить. Для этого потребуется обыкновенный телефонный провод. Стоит он недорого, поэтому проблем возникнуть не должно. С помощью паяльника закрепите на телефонном проводе штекер. Если качество сигнала стало лучше, тогда необходимо действительно поменять коаксиальный кабель.

Тюнеры способны обеспечить качественное вещание, даже если используется обыкновенная «лапша» вместо коаксиального кабеля. Впрочем, практика подтверждает ограниченный эксплуатационный срок. Обезопасить соединительные зоны и конструкции антенны от негативного воздействия дождя, снега и других осадков можно с помощью изоленты. Это временное решение.

Чтобы максимально продлить эксплуатационный срок антенного устройства, используйте термоусадочные трубки. Они гарантируют качественную изоляцию. На этом список альтернатив не заканчивается. Можно использовать герметик на клеевой основе. Это вещество не проводит ток. Не забудьте смастерить надёжный корпус для телеантенны. Ещё как вариант – крышка из пластика.


Двойной или тройной квадрат для несложных задач

В отдалённых регионах и зонах плохого приёма крайне непросто настроить «цифру». Впрочем, ситуацию можно легко решить, соорудив своими руками активную антенну . Она позволит заметно улучшить приём сигнала. Поэтому пользователь сможет без особых трудностей настроить все бесплатные каналы.

Рассматриваемой конструкции свойственен только один серьёзный изъян – необходимо направить антенну точно на телевышку, в противном случае качество сигнала будет неудовлетворительным. Следовательно, если пользователь понятия не имеет, где именно расположен ретранслятор, то он столкнётся с трудностями в процессе настройки «цифры».

Как сделать антенну для цифрового ТВ своими руками

Чем больше рамок, тем лучше сигнал. Абоненты, находящиеся вне зоны уверенного приёма, могут использовать больше трёх квадратов. Некоторые пользователи делают и 5 рамок. Запрещается красить телеантенну или покрывать лаком, поскольку это существенно снизит качество приёма.

Нельзя игнорировать очевидные преимущества конструкции. Разумеется, что сильная сторона – высокое качество приёма. Пользователи смогут поймать около 20 каналов, даже если находятся вдали от вышки. Главное – правильно определить размеры всех элементов конструкции и габариты согласующего устройства.

Материалы

Чтобы самостоятельно создать телеантенну для цифрового ТВ, необходимо запастись определёнными расходниками. Преимущественно конструкция делается из проволоки или металлических трубок. Влияет не только тип материала, но и его толщина. Например, трубки из меди, латуни и алюминия можно использовать для настройки каналов метрового диапазона с 1 по 12. Однако первые пять каналов требуют толщины в размере 10-20 мм, а 6-12 – от 8 до 15 мм.

Как сделать антенну для цифрового ТВ своими руками

Чтобы настроить каналы дециметрового диапазона, используйте проволоку с диаметром 3-5 мм. В целом конструкция антенны несложная и не состоит из большого количества элементов. Например, двойной квадрат представлен в виде двух рамок, соединённых верхней и нижней стрелой. Наименьшая рамка – это вибратор, соответственно, большая выполняет функции рефлектора.

Тройной квадрат обладает немалым коэффициентом усиления сигнала, об этом уже частично говорили ранее. Третью рамку называют директором.

Расчёт размера

Специфика расчёта антенны во многом зависит от диапазона. Разумеется, что нужно ориентироваться на дециметровый. Изготовьте антенну для цифрового телевидения так, чтобы её размеры отличались большим промежутком между окончаниями вибратора. Постарайтесь оставить как можно больше запаса, например, 50 мм.

Установка антенны

Пошаговая инструкция по изготовлению и подключению антенного устройства:

Как сделать антенну для цифрового ТВ своими руками

  1. Сделайте из доступного металлического материала верхнюю стрелу, а потом соедините ею все рамки из середины.
  2. Нижнюю стрелу следует сделать из расходников с изоляционными свойствами, например, из дерева или текстолита.
  3. Все элементы необходимо расположить таким образом, чтобы центральные элементы были на одной прямой.
  4. Направляющая должна быть настроена в сторону телевизионной вышки.
  5. Используйте вибратор с открытым контуром. Края этого квадрата следует закрепить на текстолитовой пластине.
  6. Если рамки сделаны из металла, то их края необходимо расплюснуть. Сделайте в них отверстия, чтобы зафиксировать нижнюю стрелу.
  7. Оптимальный материал для изготовления мачты – древесина.

Антенна «бабочка»

Квадраты, ромбы, восьмёрки – далеко не единственные формы для приёма «цифры». Некоторые пользователи предпочитают делать антенну бабочку . Если придерживаться инструкции и выполнить всё верно, то антенное устройство не уступает покупному аналогу дециметрового диапазона. Преимущество этого варианта состоит в том, что конструкцию не придётся создавать с нуля. Возьмите решётку и переделайте её в DVB-T2–телеантенну.

Как сделать антенну для цифрового ТВ своими руками

Инструкция по самостоятельному созданию антенны:

  1. Подыщите подходящий материал для создания основы. Практика показывает, что неплохим решением станет деревянная доска.
  2. Теперь необходимо нарезать восемь проводов по 37,5 см каждый.
  3. Внутри провода следует зачистить. В качестве ориентира используйте двухсантиметровый задел.
  4. Кабели должны принять V-образную форму, для этого их необходимо согнуть. Оптимальное расстояние между ними – 7,5 см.
  5. Отдельно приготовьте два провода по 22 см каждый.
  6. Проведите зачистку кабелей в тех точках, где они крепятся к основе антенного устройства.
  7. Саморезы следует расположить вдоль доски, которая выполняет функцию основания. Парой проводов соедините V-образные компоненты.
  8. Соедините телеантенну с проводом при помощи штекера.

На сборку конструкции уйдёт относительно немного времени. На всех этапах изготовления проблемы не возникают. Покупать материалы не нужно, используйте подручные средства.

Антенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

Как сделать антенну для цифрового ТВ своими руками

Обеспечить приём сигнала смогут исключительно жестяные или алюминиевые банки. Стекло или пластик для этого подходит.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

  1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
  2. Обработайте конец антенного провода.
  3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
  4. У вас есть два проводника, которые необходимо прикрепить к банкам.
  5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
  6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
  7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
  8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
  9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
  10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Как сделать антенну для цифрового ТВ своими руками

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Антенна из коаксиального кабеля

Без особых проблем можно собрать своими руками цифровую антенну из кабеля , соблюдая следующую инструкцию:

Как сделать антенну для цифрового ТВ своими руками

  1. Для начала необходимо подготовить около 50 см коаксиального кабеля.
  2. С обоих концов его необходимо зачистить. Оголите центральную жилу, а оплётку скрепите в жгут.
  3. Придайте кабелю форму кольца или ромба. Зафиксировать его в таком положении можно с помощью скотча или изоленты. В качестве основания используйте фанеру. Между кольцами провода оставьте небольшой промежуток – 2 см.
  4. Подготовьте ещё один кусочек кабеля – 175 см. Из этого куска следует сделать согласующее устройство в форме подковы. Проведите зачистку кабеля с обеих сторон.
  5. Одну сторону кабеля следует зачистить, а на второй конец надеть штекер. Удалите оплётку и зачистите центральную жилу.
  6. Кольцо и согласующее устройство следует соединить с коаксиальным кабелем.

Неплохим основанием для самодельной антенны для цифрового телевидения станет плексиглас.


Антенна, сделанная с помощью болтов

Особенность этого варианта заключается в максимальной лёгкости конструкции. К основанию нет необходимости крепить дополнительные металлические компоненты. Возьмите деревянную палку толщиной от 2 см, сделайте своего рода «ямочки», используя дрель или саморезы. Делаются эти «ямочки» сбоку или вглубь по направлению линии. На них будут располагаться усики. Сделайте сквозные отверстия. Они должны пройти «ямочки» по касательной. На этом подготовка каркаса завершена.

Как сделать антенну для цифрового ТВ своими руками

Отрежьте куски проволоки по 17 см, вставьте их в «ямочки». Теперь необходимо намотать усики. Зафиксируйте их максимально надёжно с помощью болтов. Соедините усики, предварительно обмотав их тонкой проволокой. Следуя этим простым рекомендациям, можно создать довольно надёжную антенну своими руками для приёма DVB- T2 . По прочности конструкция абсолютно ничем не уступает вариантам, в которых проводится пайка элементов. Однако на сборку телеантенны с помощью болтов придётся потратить немного больше свободного времени.

Как сделать антенну своими руками для телевизора: три способа

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Только в переносных моделях телевизоров есть встроенные устройства, обеспечивающие необходимое преобразование электромагнитных волн эфирного ТВ. Полученные сигналы усиливаются и обрабатываются. На основе этих данных формируется итоговое изображение. Но в стационарных приемниках такой возможности не предусмотрено. Поэтому могут пригодиться знания о том, как сделать антенну своими руками для телевизора. В этой статье представлены конструкции, которые любой человек сможет воспроизвести без лишних усилий. При их выборе предпочтительными считались изделия, собранные из простейших комплектующих деталей.

Как сделать антенну своими руками для телевизораКак сделать антенну своими руками для телевизора

Подобную сложную конструкцию вполне можно заменить качественной самоделкой



Содержание статьи

Зачем нужна самодельная антенна для цифрового телевидения

Как ни странно, но некоторые «кустарные» конструкции по своим параметрам ничем не уступают фабричным изделиям. Боле того, некоторые из них обеспечивают отличное усиление, хорошую избирательность частот и другие лучшие технические характеристики. Элементарные теоретические знания помогут вам сделать точную настройку в соответствии с особыми условиями в месте приема сигнала.

В некоторых ситуациях соответствующие умения попросту необходимы. Согласитесь, сложно дождаться открытия магазина завтра утром, когда прямо сейчас можно создать качественную антенну из подручных материалов. Весь процесс займет не более часа. После этого – заслуженная гордость самим собой будет гармонично дополнена уважением всех членов семьи.

Телевизор в автомобиле также можно подключить к самодельной антеннеТелевизор в автомобиле также можно подключить к самодельной антенне

Телевизор в автомобиле также можно подключить к самодельной антенне


Соответствующие умения и навыки пригодятся при поломке стандартного оборудованияСоответствующие умения и навыки пригодятся при поломке стандартного оборудования

Соответствующие умения и навыки пригодятся при поломке стандартного оборудования

Как сделать антенну своими руками для телевизора: простые конструкции

Тем, кто не желает подробно разбираться в тонкостях теории распространения радиоволн, достаточно изучить инструкции в этом разделе. Здесь рассказано о том, как сделать антенну своими руками для телевизора без лишних затрат времени и денежных средств. Эти проекты проверены на практике. Поэтому для получения положительного результата надо только повторить последовательность рабочих операций.

Вторая «жизнь» пивных банок

Обратите внимание! Здесь и далее надо учитывать место нахождения ближайшей вышки. В данном случае центральную ось банок устанавливают перпендикулярно направлению на передатчик сигнала. После того, как получена хорошая «картинка», оптимальные положения жестко фиксируют скотчем.

Проволока и доска

Простая антенна своими руками для цифрового ТВ с точным расчетом

Чтобы выяснить, как делать антенны своими руками для телевизора без ошибок, надо конкретизировать условия задачи. Если рассматривать Московскую область, то тут эфирное вещание в цифровом формате ведут на двух несущих частотах. Для расчетов используем одно значение, 546 МГц.

Активные части антенн делают из проводников. Их размеры должны соответствовать длине волны (ДВ). Если используете квадрат, то каждая сторона должна быть равной ¼ ДВ.

Для присоединения приемника надо использовать только специальный телевизионный кабель. Он отличается от стандартных проводников сетей питания и других точным значением волнового сопротивления, 75 Ом. На него настроены входные каналы техники. Если применить другую кабельную продукцию, параметры входного сигнала будут хуже.

Чтобы не усложнять конструкцию, используем простую форму, кольцо. Его размеры рассчитываются по простой формуле.

ДР= (300/ ЧС)*100, где

  • ДР – длина рамки в см;
  • ЧС – частота несущего сигнала в Мгц.

В нашем случае получится: (300/546)*100=55 см (округленная величина).

Обратите внимание на то, что центральная жила отрезка рамки не используется вовсе. К оплетке подсоединяется разделанный телевизионный кабель. Скрутка упрочняется пайкой.

Решение проблем дальнего приема

Если «пассивных» методов недостаточно, пригодится технология создания антенного усилителя своими руками. В этом случае подручных материалов будет недостаточно. Придется приобрести электронные компоненты, освоить методику изготовления печатной платы.

Принципиальная схемаПринципиальная схема

Принципиальная схема


Монтажный чертежМонтажный чертеж Монтажный чертеж
Усилитель в сбореУсилитель в сборе

Усилитель в сборе

Полезная информация! Катушки индуктивности можно сделать самостоятельно. Подойдет любой каркас (цилиндр с диаметром 2 мм). Для намотки используют провод из меди с лаковым покрытием (0,5 мм).

Выводы и рекомендации

Не только копируя готовые решения, но и с точным расчетом эффективную телеантенну своими руками сделать не сложно. Определенные трудности возникнут, если понадобится активное усиление сигнала. Но до этого имеет смысл поэкспериментировать с пассивными антеннами.

Если правильно применить сведения из этой статьи, то созданное своими руками устройство будет обладать лучшими параметрами, чем серийная техникаЕсли правильно применить сведения из этой статьи, то созданное своими руками устройство будет обладать лучшими параметрами, чем серийная техника

Если правильно применить сведения из этой статьи, то созданное своими руками устройство будет обладать лучшими параметрами, чем серийная техника

Как сделать самодельную антенну для цифрового ТВ (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Если правильно применить сведения из этой статьи, то созданное своими руками устройство будет обладать лучшими параметрами, чем серийная техникаЕсли правильно применить сведения из этой статьи, то созданное своими руками устройство будет обладать лучшими параметрами, чем серийная техника Загрузка...

Как сделать и настроить комнатную антенну своими руками

Комнатная антенна позволяет принимать дом эфирное телевидение, аналоговое и цифровое. Аналоговое телевидение постепенно уходит в прошлое, всё большее распространение получает цифровое.

Создание телевизионной антенны

Если следовать рекомендациям и приложить небольшие усилия, то можно самому сделать TV-антенну.

В настоящее время работают два мультиплекса по 10 каналов, ведутся работы по внедрению третьего мультиплекса ещё на 10 каналов, некоторые из них будут и в HD-качестве. Первые два мультиплекса бесплатные, а за просмотр третьего, возможно, будет взиматься плата.

Для подключения к эфирному цифровому телевидению вам понадобится:

  • установить дециметровую антенну, комнатную или внешнюю;
  • приобрести специальную цифровую приставку, если ваш телевизор не поддерживает приём DVB-T2 сигнала;
  • подключить антенну и приставку телевизионным кабелем.

Множество фирм предоставляет услуги по подключению к эфирному телевидению. Но на самом деле легко сделать и настроить комнатную антенну своими руками. После этого вы сможете бесплатно просматривать 20 каналов в цифровом качестве.

Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма. Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:

  1. Приготовьте кусок кабеля 53 см.
  2. Зачистите с обеих сторон, оголив жилу и скрутив оплётку. Зачистить кабель
  3. Загнуть кабель в кольцо (или ромб) и приклеить его на фанеру или лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.
  4. Внутреннюю жилу кольца с двух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.
  5. Зачистите конец антенного кабеля (того, что пойдёт к телевизору).
  6. Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.

Антенна из кабеля

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

  1. Возьмите две обычные пивные банки.
  2. Прикрепите их на деревянную рейку при помощи, например, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см. Крепление банок
  3. Проделайте отверстия отвёрткой в горловине (в стенке горловины, а не на крышке).
  4. Разместите в отверстия саморезы.
  5. Зачистите конец антенного кабеля.
  6. Прикрепите проволоку кабеля к банке саморезами. Для надёжности можете припаять. Фиксация
  7. Другой конец антенного кабеля подключите к разъёму ТВ или цифровой приставки.
  8. Можно сделать более продвинутый вариант из 3–4 рядов банок.
  9. Для этого понадобится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
  10. По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок. Антенна на улице
  11. Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким образом, у вас получится очень эффективная антенна, которую можно использовать и на улице.

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

  1. Возьмите 2 куска медной проволоки диаметром 2–3 мм по 56 см.
  2. Загните проволоку плоскогубцами, чтобы из каждого куска получился квадрат. Квадраты
  3. Зачистите антенный кабель и припаяйте жилу к углу одного квадрата, а оплётку к углу другого.
  4. Закрепите конструкцию на диэлектрическую основу. Крепление
  5. На другом конце кабеля установите штекер и воткните в телевизор или приставку.

Своими руками можно легко смастерить антенну из картонной коробки:

  1. Возьмите обычную картонную коробку, например, из-под обуви. Начало работ
  2. Наклейте на дно слой фольги. Наклейка фольги
  3. Скрутите круги из двух кусков кабеля по 50 см, приклейте их на коробку, не замыкая концов. Должен получиться вид восьмёрки. Укладка кабеля
  4. Зачистите кабель, который будет подсоединяться к телевизору. Жилу закрепите между соседними концами разных кругов. А обмотку соедините с обмоткой других двух концов. Изоляция кабеля
  5. Теперь осталось подключить другой конец к телевизору.

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Антенна-бабочка

Подключение и настройка

Настройка комнатной антенны заключается главным образом в правильной её установке:

  1. Закрепите её как можно ближе к окну, чтобы на пути сигнала по возможности не было преград (железобетонных стен, металлических решёток).
  2. Подключите к телевизору или цифровой приставке.
  3. Теперь нужно просто настроить программы: запустите автоматический поиск по цифровым каналам.
  4. Если какой-то канал найден, но на экране надпись «нет сигнала», попробуйте установить антенну в другое место, после чего снова настроить каналы, запустив автопоиск.

И напоследок инструкция, как подключить кабель к разъёму телевизора:

  1. Надрежьте и снимите с края кабеля изоляцию, не повредив оплётки. Зачистка кабеля
  2. Осторожно отогните металлические волоски оплётки и фольгу вниз.
  3. Отступите 1 см и срежьте внутреннюю изоляцию, оголив центральную жилу. Центральная жила
  4. Проденьте внутреннюю жилу кабеля до упора в штекер и плотно закрутите шайбу штекера. Установка штекера
  5. Торчащий из штекера лишний кусок жилы отрежьте кусачками. Готовая работа

Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
