Внутреннее устройство смесителя: как работает смеситель воды?

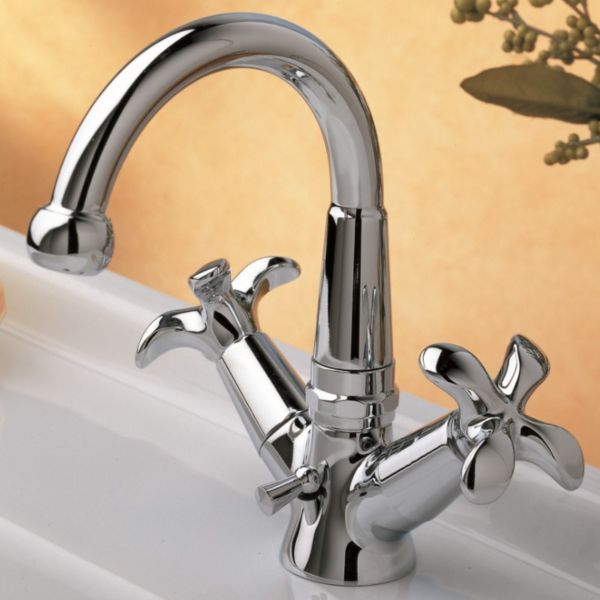

Фото 1. Смеситель раковины.

Смеситель — это устройство, помогающее регулировать напор воды и смешивать разные температуры. В этой статье мы кратко расскажем о том, как устроены современные смесители и каких типов они бывают.

Все типы смесителей делятся на однорычажные модели, электронные варианты и смесители с раздельными кранами или вентильные. На сегодняшний день последний вид смесителей считается уже классикой. Он позволяет отлично регулировать подачу воды желаемой температуры. Считается недорогим и надежным вариантом смесителя для ванной комнаты вариантом , так и для кухни.

Фото 2. Однорычажная модель смесителя.

Однорычажные смесители набирают популярность и считаются более современными. Они стильно смотрятся в интерьере и отличаются повышенной эргономичностью. Такой смеситель будто запоминает уже ранее заданное хозяином соотношение воды и при последующем включении подает ту температуру, которую вы установили ранее. Однорычажные смесители делятся на керамические и шаровые.

Электронный вид — это фактически смесители нового поколения, которые работают по сигналу оптического или ёмкостного датчика. При использовании вам не нужно касаться маховика, подача воды производится автоматически. Значительно экономят воду, однако напрямую зависят от электроэнергии.

Фото 3. Электронный смеситель.

Как работает смеситель воды

Итак, разберем устройство одного из самых популярных видов смесителей — однорычажных или монокомандных.  Для того чтобы понимать, как работает смеситель, необходимо представлять как он устроен. Как правило, внешний корпус смесителя изготавливают из  латуни. Такой сплав обладает высокой устойчивостью перед коррозией и отлично подходит для контакта с водой и воздухом. Некоторые виды смесителей имеют никелево-хромовое покрытие, что обеспечивает образование защитной пленки на поверхности корпуса.

Фото 4. Устройство однорычажного смесителя.

В основании устройства лежит специальный керамический картридж, сдерживающий потоки воды. Корпус картриджа, как правило, пластиковый и состоит из нижней и верхней половинок. Затем располагаются два диска, где первый всегда неподвижен, а второй перемещается штоком. Несмотря на то, что в устройстве находится множество различных элементов,  чаще всего выходят из строя именно картриджи. Такой картридж невозможно заменить, поэтому придется менять сам смеситель.

Фото 5. Устройство вентильного смесителя.

Смесители с шаровым картриджем в корпусе имеют шар с отверстиями и штырьком, которые соединены рукояткой. Через два отверстия подается горячая и холодная вода, которые смешиваются и затем поступают в кран. При регулировке температуры и напора происходит смещение шара и отверстий корпуса.

Однорычажный смеситель не имеет прокладок и уплотнителей, которые в вентильных кранах нужно постоянно менять. Однако его существенным минусом является повышенная чувствительность к составу воды. Чтобы однорычажный кран.

Видео: Как устроены двухвентильные и однорычажные смесители?

Как отремонтировать смеситель своими руками

Как устроен смеситель

Несмотря на разнообразие дизайна и материалов, все смесители имеют одинаковую конструкцию. С одной стороны корпуса подводятся шланги горячей и холодной воды, а с другой располагается подвижный или неподвижный излив с аэратором и одна или две рукоятки для управления подачей воды.

Фото: public domain / Pinterest

Внешне разница заключается в количестве вентилей. В однорычажных моделях напор воды регулируется подъёмом ручки, а температура — поворотом влево‑вправо. В двухвентильных поток настраивается откручиванием маховика, температура же изменяется путём большего или меньшего открытия того или иного вентиля.

Ключевое отличие состоит в запорном устройстве, перекрывающем воду: в одноручковых смесителях это картридж, в двухвентильных — резиновые или металлокерамические кран‑буксы. В картриджах поток перекрывается парой керамических пластин, в кран‑буксах используются такие же или резиновая прокладка.

Почему смеситель ломается

Если не считать засоряющихся отложениями и мусором аэраторов, все неисправности смесителей связаны именно с запирающим механизмом. Такие поломки легко устраняются заменой картриджей либо кран‑букс в сборе, однако при желании или необходимости детали достаточно просто починить.

Чаще всего неполадки случаются по причине низкого качества приборов, а также из‑за преждевременного износа сальников, прокладок и других уплотнительных материалов от воздействия жёсткой воды.

Как разобрать смеситель для ремонта

Для починки любой неисправности придётся разобрать смеситель, чтобы получить доступ к проблемным деталям. Это не так уж и сложно.

Однорычажные модели

1. Приостановите подачу воды на смеситель и откройте кран для сброса давления и слива остатков.
2. Постелите в раковину тряпку, чтобы не повредить её поверхность инструментом и не потерять случайно упавшие мелкие детали.
3. Подденьте тонкой отвёрткой заглушку на рукоятке и посмотрите на тип крепёжного винта под ней: он может быть под отвёртку или под шестигранник 3 мм.
4. С помощью соответствующего инструмента ослабьте винт и снимите рукоятку, потянув её вверх. Если она не поддаётся — аккуратно покачивайте из стороны в сторону.
5. Рукой отверните декоративную гайку. На старых смесителях для этого сначала, возможно, придётся хорошенько смочить её уксусом или WD‑40, чтобы растворить накипь.
6. Ключом на 27 или 30 мм отверните и снимите прижимную гайку картриджа. Если не поддаётся, лучше воспользоваться торцевым ключом или головкой. При необходимости предварительно залейте гайку уксусом, лимонной кислотой или WD‑40.
7. Потяните картридж на себя и извлеките его.
8. Сборка осуществляется в обратном порядке.
9. Чтобы снять аэратор — найдите две скошенные грани на корпусе и выкрутите деталь разводным ключом.
10. Для снятия излива отверните гайку на нём и потяните на себя.

Двухвентильные модели

1. Заверните краны на входе в смеситель и откройте его, чтобы сбросить давление и убрать остатки воды.
2. Заткните слив, а лучше положите в раковину тряпку. Это не даст деталям упасть в канализацию и сохранит поверхность от царапин.
3. Подцепите ножом или другим тонким предметом пробки на рукоятках и вытащите их. В некоторых моделях эти крышки имеют резьбу и выкручиваются против часовой стрелки.
4. Отвёрткой выкрутите крепёжные винты, а затем снимите ручки. Если они не снимаются, подденьте их снизу губками ключа и нажмите на манер рычага. Дополнительно смочите резьбу штока уксусом, лимонной кислотой или WD‑40. В крайнем случае рукоятки можно сломать и заменить новыми (они есть в продаже).
5. С помощью разводного ключа отверните кран‑буксы и достаньте их со своих мест. Если не получается, залейте резьбу любой жидкостью для растворения накипи и оставьте на некоторое время. При откручивании придерживайте корпус смесителя вторым ключом, обернув его тряпкой.
6. После ремонта соберите всё в обратной последовательности.
7. Для снятия аэратора выкрутите его разводным ключом против часовой стрелки.
8. Чтобы снять поворотный излив, отверните гайку на нём и аккуратно потяните на себя.

Как устранить общие поломки смесителей

Плохо льётся вода

Основная причина нестабильного напора, особенно если проблема наблюдается только на одном из смесителей в доме, — забитая сетка аэратора. Это устройство находится на конце излива и рассекает поток, насыщая его воздухом, что позволяет экономить воду и избавляет от брызг. Со временем аэратор засоряется ржавчиной, различными отложениями, и тогда вода начинает литься тонкой струйкой или брызгать в сторону.

Способ 1. Очистите сетку

Аэраторы бывают двух видов: с наружной и внутренней резьбой. Первые наворачиваются на сам излив, вторые вкручиваются в него.

Рассекатель с наружной резьбой снимите, просто отвернув рукой против часовой стрелки. Если не поддаётся, попробуйте обернуть корпус тряпкой или воспользоваться трубным ключом, но без фанатизма. Деталь с внутренней резьбой открутите разводным или рожковым ключом, взявшись за две плоские грани на корпусе.

Кадр: @Plumber/YouTube

В запущенных случаях сначала очистите резьбу от известкового налета и других отложений. Для этого оберните аэратор смоченной в уксусе или лимонной кислоте тряпкой. Можно налить жидкость в крышку от пластиковой бутылки, надеть её на рассекатель и, примотав скотчем, оставить на 20–30 минут.

После снятия аэратора разберите его, поддев сеточку и пластиковую вставку острым ножом или тонкой отвёрткой. Положите детали в ёмкость с уксусом на 15–20 минут, а затем очистите старой зубной щёткой и промойте под струёй воды.

Соберите всё в обратном порядке: вставьте сеточки в корпус аэратора, а затем установите его в излив, завернув от руки и затянув совсем чуть‑чуть ключом.

Способ 2. Замените аэратор

Если не хочется заморачиваться, можно просто заменить рассекатель новым, особенно если он есть под рукой. Стоит деталь недорого, и всегда можно держать несколько запасных для таких случаев. Просто выкрутите аэратор, как описано выше, и замените новым.

Вода подтекает по изливу

На смесителях с поворотным изливом это соединение герметизируется резиновым кольцом. Со временем оно изнашивается, перестаёт уплотнять узел и в этом месте начинает капать, а затем и подтекать вода. Решается проблема заменой этого самого колечка, которое стоит копейки и продаётся в ремкомплектах для починки смесителей.

Поворотные изливы можно разделить на два типа. В одних «гусак» прикручивается к смесителю гайкой или вставляется в него и фиксируется винтом. В других — является подвижной частью корпуса и для снятия требует демонтажа смесителя.

На моделях с гайкой отверните её от руки или с помощью ключа и потяните на себя. Заклинившее от накипи соединение предварительно отмочите в уксусе или лимонной кислоте. Далее шилом или другим тонким предметом подденьте и вытащите резиновое кольцо. Подберите в магазине аналогичное, замените и соберите всё в обратном порядке.

Если подходящего кольца под рукой нет, можно подмотать в паз, куда оно ложится, один‑два витка сантехнической нити или ФУМ‑ленты — это увеличит диаметр прокладки, она будет прилегать плотнее и даст необходимую герметичность.

Смеситель, где излив является нижней частью корпуса, для ремонта придётся снять с раковины. Как это сделать, подробно рассказано в этой статье. Если коротко, то перекройте воду, снимите гибкие подводки, а затем крепёжную скобу или гайки и вытащите смеситель.

Далее рукой открутите декоративную гайку, которая удерживает вращающийся излив. Возможно, придётся отмочить известковый налёт уксусом или лимонной кислотой и прибегнуть к помощи разводного ключа, обернув его губки тряпкой или резиной. Уберите фторопластовую шайбу и снимите излив, потянув на себя.

Кадр: @Igor Vasilyevich / YouTube

Подденьте два резиновых кольца и замените новыми. Не перепутайте: обе прокладки должны быть обращены широкой частью конуса друг к другу. Соберите все в обратном порядке.

Можно также подмотать в пазы резинок по паре витков ФУМ‑ленты или сантехнической нити. Это сделает прокладки толще и предотвратит течь.

Сломалась рукоятка

В продаже есть масса недорогих универсальных маховиков, которые подходят для любых типов картриджей и кран‑букс. Подбор и замена рукояток не составляют особой сложности.

Главная трудность состоит в том, чтобы снять сломанную ручку. Да и то не всегда, а лишь на старых и дешёвых смесителях. И здесь на помощь приходят уксус или лимонная кислота, растворяющие налёт. В крайнем случае рукоятку можно попытаться аккуратно сломать, раздавив ключом.

Подденьте декоративную пробку, открутите крепёжный винт и снимите маховик. Купите в магазине новый, использовав сломанный в качестве образца, и установите на положенное место.

Как отремонтировать однорычажные смесители

Вода течёт из‑под рукоятки

Эта протечка происходит из‑за неплотного прижима картриджа к внутренней поверхности корпуса смесителя. Причина в износе и отложениях известкового налёта. В таких случаях иногда спасает подтяжка прижимной гайки. Если это не помогает, то проблему решает замена картриджа.

Способ 1. Подтяните гайку картриджа

Кадр: @GROHE Россия / YouTube

Разберите смеситель. Снимите его рукоятку и декоративную гайку. Возьмите разводной ключ (а лучше торцевой или головку) и попытайтесь подтянуть латунную гайку в корпусе. Не переусердствуйте, чтобы не сломать её или сам картридж. После каждой попытки открывайте воду и проверяйте течь.

Способ 2. Поменяйте картридж

Если подтягивание гайки не принесло результата, остаётся только заменить картридж. Делается это просто: нужно лишь разобрать смеситель, купить в магазине новый элемент по его артикулу или использовав старый как образец, а затем вставить новый картридж и собрать конструкцию в обратном порядке.

Вода не перекрывается полностью, ручка заедает или скрипит

Типичные неполадки однорычажных смесителей: рукоятка туго и со скрипом передвигается, а при закрытии вода продолжает подкапывать или течь тонкой струйкой. Все эти проблемы вызваны износом механизма картриджа и решаются только его заменой.

При желании, конечно, можно разобрать деталь, почистить налёт и смазать механизм — это на какое‑то время продлит ему жизнь. Но картридж считается расходником и стоит недорого, поэтому проще и быстрее заменить его новым.

Как отремонтировать двухвентильные смесители

Неисправности смесителей с двумя ручками отличаются в зависимости от того, какие кран‑буксы в них установлены. Определить это довольно просто: если маховик вращается всего на четверть или половину оборота — букса металлокерамическая, если на несколько оборотов — резьбовая.

Все неполадки двухвентильных смесителей легко решаются заменой кран‑букс. К счастью, поломки возникают из‑за выработки шайб и резинок, починить которые не составит особого труда.

Как и картриджи, кран‑буксы стоят недорого и продаются в любом хозяйственном магазине. Если не хотите заморачиваться — просто замените их. Если же есть желание немного повозиться и почувствовать себя настоящим сантехником — попробуйте починить деталь. Это не сложно.

Металлокерамические кран‑буксы

Вода не перекрывается полностью

В конструкции кран‑буксы есть фторопластовая шайба, которая используется как прокладка между металлическими частями буксы. Со временем она стирается и становится тоньше. От этого шток поднимается вверх, зазор между керамическими пластинами увеличивается и вода продолжает течь, даже если они перекрыты. Заменив шайбу более толстой, можно полностью решить проблему.

Способ 1. Замените шайбу

Разберите смеситель и извлеките кран‑буксу. Снимите резинку и достаньте керамическую пару. Подденьте отвёрткой или другим тонким предметом стопор сверху кран‑буксы и вытащите шток. Тонкая белая шайбочка и есть та самая деталь, которую нужно заменить.

Для этого можно использовать любые подручные материалы. Вот самые популярные и проверенные варианты, которые могут послужить заменой:

• Медная шайба 10 × 13 × 1 мм или 10 × 14 × 1 мм (они продаются в автомагазинах и на AliExpress).
• Колечко, согнутое из проволоки толщиной 1 мм (можно взять из одножильного медного кабеля сечением 0,75 мм²).
• Пластиковое кольцо, отрезанное острым ножом от катушки ниток или одноразового шприца объёмом 2 или 3 мл.

Наденьте импровизированную шайбу на шток, соберите кран‑буксу в обратном порядке и установите в смеситель. Кольцо из проволоки или пластика прослужит полгода‑год, а медная шайба будет работать, можно сказать, вечно.

Способ 2. Поменяйте кран‑буксу в сборе

Разберите смеситель, достаньте старую кран‑буксу и подберите такую же в магазине. Установите новую деталь на положенное место и соберите всё в обратном порядке.

Вода течёт из‑под маховика

Протечки не из самого смесителя, а из‑под его рукоятки говорят об износе уплотнительных колец — они стали тоньше и пропускают воду по штоку. Выхода три: заменить кран‑буксу в сборе, поменять только кольца или подмотать под них что‑то.

Способ 1. Замените резиновые кольца

Кадр: @Russian Hobby / YouTube

Разберите смеситель и кран‑буксу, как описано выше. С помощью шила, отвёртки или другого тонкого предмета подденьте колечки на штоке и замените их новыми. Можно найти такие же в ремкомплектах для смесителей или снять с фитингов металлопластиковых труб.

Соберите кран‑буксу в обратной последовательности и установите в смеситель. Течь прекратится, и механизм будет работать как новый.

Способ 2. Подмотайте под кольца нить

Временное или альтернативное решение: можно увеличить диаметр стёртых резинок, подмотав на пазы, в которые они устанавливаются, один‑два витка тонкой полоски ФУМ‑ленты или сантехнической нити. Не переборщите, иначе шток не войдёт в корпус.

Способ 3. Поменяйте кран‑буксу

Вариант для тех, кто не хочет заморачиваться. Разберите смеситель, достаньте старую кран‑буксу, купите в магазине такую же, а затем установите её на место и соберите конструкцию.

Резьбовые кран‑буксы

Вода не перекрывается полностью

В этом типе кран‑букс подтекание вызвано стиранием или износом резиновой прокладки на конце штока. Это приводит к увеличению зазора между уплотнителем и корпусом, из‑за чего вода продолжает течь даже в закрытом положении.

Помимо универсального решения в виде замены узла в сборе, можно исправить неполадку установкой новой прокладки или её переворотом на другую сторону.

Способ 1. Замените прокладку

Кадр: @Добродушный сантехник / YouTube

Разберите смеситель и выкрутите из корпуса кран‑буксу. Снимите прокладку со штока и замените её новой из ремкомплекта. Можно также вырезать элемент из толстой резины, например из автомобильной камеры.

Установите кран‑буксу на место и соберите смеситель в обратной последовательности.

Способ 2. Переверните прокладку

Демонтируйте смеситель, достаньте кран‑буксу и разберите её, как описано выше. Переверните прокладку, чтобы она касалась корпуса обратной, не стёртой стороной. Соберите конструкцию. Это позволит кран‑буксе проработать ещё какое‑то время.

Способ 3. Поменяйте кран‑буксу в сборе

Разберите кран и выкрутите кран‑буксу из корпуса. Купите в магазине новую деталь, используя старую как образец, и установите на место, собрав всё в обратной последовательности.

Вода течёт из‑под маховика

Причина этой проблемы такая же, как и у металлокерамических кран‑букс — износ уплотнительных колец штока. Решения, соответственно, те же: установка новых колец, подмотка нити или полная замена запорного узла.

Как отремонтировать смесители с лейкой душа

Смесители для ванны, оснащённые душевой лейкой, имеют те же неисправности, что и обычные модели. Исключение составляют лишь поломки самой лейки. Они, как правило, вызываются разрушением или износом уплотнительных сальников и решаются их заменой.

Поломки в смесителях с переключателями на основе кран‑букс можно исправить их заменой. А в моделях со съёмным переключателем — он, кстати, называется дивертор, — можно поменять и его. Соответствующие детали продаются в магазинах и доступны по цене.

Вода течёт из‑под дивертора

Распространённый вариант течи связан с выходом из строя сальников штока или кран‑букс из‑за отложений в воде и естественного износа. Исправить это можно заменой резинок или всех узлов в сборе.

Золотниковый переключатель

Дивертор такого типа легко определить по переключателю в виде клапана, который нужно нажать или потянуть для перенаправления потока между смесителем и душем.

Способ 1. Замените сальники

Закройте вентили на смесителе и снимите колпачок переключателя, отвернув его против часовой стрелки. Аккуратно выкрутите клапан, а затем гайку снизу. Достаньте шток с уплотнительными сальниками. Подберите такие же в магазине и установите их вместо старых, смазав мылом. Вставьте шток на место и заверните клапан в смеситель. Наденьте колпачок и проверьте работу дивертора.

Способ 2. Замените переключатель

Если дивертор съёмный, можно просто снять его, отвернув гайку, подобрать аналогичный в магазине сантехники и установить взамен старого.

Поворотный дивертор

Если поток между душем и смесителем переключается с помощью рычажка или ручки, которые вращаются вокруг своей оси, у вас дивертор с кран‑буксой. В этом случае нужно заменить её.

Подденьте заглушку переключателя и, открутив отвёрткой крепёжный винт, снимите его. С помощью разводного ключа выкрутите кран‑буксу из корпуса смесителя и подберите в магазине подходящий по размерам аналог. Установите новую деталь, заверните её ключом и наденьте переключатель. Зафиксируйте его винтом и поставьте на место декоративную заглушку.

Одновременно работает и смеситель, и душ

Ещё одна поломка переключателя, вызванная износом уплотнений или кран‑букс. Исправляется она заменой повреждённых элементов — как описано в предыдущем пункте.

Читайте также 🚰🛠🏠

Устройство и ремонт однорычажного смесителя своими руками

Современная сантехника постоянно меняет свой внешний вид, использует более совершенные технологии и материалы, поэтому она не просто функциональная и удобная, но и долговечная. Тысячи компаний по всему миру разрабатывают долговечные приборы, которыми легко пользоваться и просто обслуживать.

К примеру, на смену двухвентильных кранам, настроить комфортную температуру в которых проблематично, пришли однорычажные модели, без труда открываемые даже одной рукой. В этой статье мы расскажем, что собой представляет устройство, а также как выполнятся ремонт шарового смесителя для ванной своими руками.

Содержание статьи

Конструкция

Смеситель для ванны однорычажного типа конструктивно отличается от двухвентильного. Он имеет всего одну ручку-рычаг, с помощью которой регулируется температура и мощность напора воды в кране. Этот вид смесителей также известен как «однорукий бандит», шаровой, шарнирный, джойстиковый. Он выполняет три основные функции: смешивание воды оптимальной температуры, формирование струи и изменение ее мощности. Механизм его действия достаточно прост:

• Поворачивая ручку в горизонтальном направлении можно изменять температуру воды от холодной до горячей.

  Однорычажный смеситель

• Поднимая или опуская рычаг в вертикальном направлении можно регулировать мощность потока. Чем выше положение ручки, тем мощнее струя.

Обратите внимание, что однорычажный смеситель состоит из следующих конструктивных элементов: поворотной ручки, крышки крана, носика с телом смесителя, внутренней камеры или картриджа, а также нескольких прокладок и уплотнителей.

Виды

Внутри смесителя, как видно даже из названия этого сантехнического прибора, происходит смешивание холодной и горячей воды с целью получения струи оптимальной температуры. Этот процесс осуществляется с помощью керамического картриджа или шарового механизма. По устройство внутренней камеры смесителя различают 2 типа приборов:

1. С шаровым механизмом. Устройство шарового смесителя однорычажного типа заключается в наличии особой смесительной камеры округлой формы. В этой камере, которая напоминает металлический шар, имеется три отверстия. В одно из отверстий поступает холодная вода, во второе подается горячая вода, а из третьего выходит струя, получаемая смешивания этих двух потоков. Поворотный рычаг смещает этот шарик, регулируя температуру и мощность струи.
2. С керамическим картриджем. Керамический картридж состоит из трех отдельных пластин, в его нижнем отсеке есть три отверстия, которые также используются для подачи холодной и горячей воды, а также выдачи смешанной струи в излив крана. Однако, смешивание потоков происходит, в отличии от шарового механизма, в верхнем отсеке картриджа.

   Картридж смесителя

Важно! Не смотря на отличия во внутреннем устройстве, модели с шаровым механизмом и керамическим картриджем выглядят и функционируют примерно одинаково. Однако, существуют и отличия: картридж лучше защищен от накапливания известкового налета, а «шарик» устойчив к примесям, содержащимся в водопроводной воде.

Достоинства и недостатки

Многие домовладельцы обращают внимание на однорычажный смеситель, ведь его устройство и ремонт, а также установка просты, но в то же время очень эффективны и функциональны. Эти более современные приборы отличаются от двухвентильных не только более эстетичным внешним видом. Ими также очень удобно пользоваться, они позволяют более точно и быстро настраивать температуру воды, сокращать ее расход. Но есть у них и недостатки:

• Требовательность к качеству воды. Однорычажные смесители из-за особенностей своего устройства очень чувствительны к примесям, содержащимся в водопроводной воде. Из-за ее низкого качества они часто засоряются, а потом перестают работать. Особенно от этой проблемы страдают модели с керамическим картриджем.
• Низкая ремонтопригодность. Ремонт однорычажного смесителя своими руками выполнить практически невозможно, можно лишь заменить некоторые его части, к примеру, уплотнители или картридж целиком.

Помните! Чтобы увеличить срок службы однорычажного смесителя можно улучшить качество водопроводной воды путем установки специального фильтра, а также производить своевременное профилактическое обслуживание прибора.

Проблемы при эксплуатации

Даже качественные сантехнические приборы со временем выходят из строя. Срок служба смесителя зависит от материала, из которого он изготовлен, качества водопроводной воды и интенсивности использования. Наиболее распространёнными проблемами, возникающими при эксплуатации однорычажных моделей, являются:

1. Трещины на корпусе прибора. Они возникают из-за низкого качества материала и ошибок при монтаже.
2. Засорение аэратора. Причиной этой неисправности является низкое качество водопроводной воды.
3. Износ резиновых прокладок. Уплотнители являются расходными материалами, они со временем истираются из-за высокой интенсивности использования прибора.

Важно! Какого бы высокого качества ни был смеситель, он нуждается в профилактическом обслуживании. Даже если проблем при эксплуатации не возникает, нужно 1 раз в 2 года разобрать прибор, прочистить его, а также заменить прокладки. Ведь даже небольшая соринка, попавшая под уплотнитель может стать причиной протечки.

Ремонт

Многие домашние мастера интересуются, как отремонтировать шаровой смеситель однорычажного типа, если он стал плохо работать. Опытные сантехники утверждают: если прибор пришел в негодность, в нем можно только целиком заменить картридж или прочистить его, а также заменить прокладки. Для этого нужно действовать следующим образом:

• Сначала необходимо ограничить подачу холодной и горячей воды к смесителю, для этого нужно перекрыть шаровые краны на подводных трубах.
• После этого с помощью отвертки следует снять декоративную накладку на поворотной ручке крана.

  Разбор шарового смесителя

• Затем следует отвинтить фиксирующий винт и гайку, которая представляет собой крышку корпуса прибора.
• Далее уже можно откручивать гайку, которая фиксирует внутренний механизм смесителя в нужном положении.
• В последнюю очередь нужно вынуть картридж или шаровой механизм, заменить его на новый, а затем осуществить сборку в обратном порядке.

  Замена картриджа

Учтите, каждый сантехнический прибор имеет свой срок службы, который зависит от его качества и интенсивности использования. Однако, этот срок можно продлить, если повысить качество водопроводной воды с помощью очищающего фильтра, а также регулярно проводить профилактическое обслуживание прибора. Для однорычажного смесителя обслуживание заключается в периодической разборке и прочистке, а также своевременной замене резиновых уплотнителей.

Видео-инструкция

как работает, устройство, как выбрать

Реклама от спонсоров:

Современные технологии разрешают разрабатывать и изготавливать смесители для кухни отвечающие требованиям надежности и долговечности. Признанные модели отличаются красотой, гигиеничностью и удобством использования на кухне.

Как работает смеситель

Огромное количество приобретающего популярность оборудования характеризуется конструктивными и эстетическими параметрами. Смесители для кухни представляют собой достаточно сложное приспособление. Грамотно продуманное устройство разрешает пользователям с комфортом изящным изделием для смешивания воды в условиях кухни.

Основные категории смесителей представлены системами:

• Двухвентильных;
• Однорычажных;
• Бесконтактных.

Принцип работы двухвентильных устройств основан на использовании конструкции с 2 запорными арматурами в виде вентилей. Устройство этого вида смешивания воды представляет собой набор из двух кранов. Правый и левый вентиль разрешает подавать горячую/холодную воду в требуемом объеме в камеру смешивания. После смешивания поток требуемой температуры подается в излив.

Конструкция не представляет сложности в использовании и проста в ремонте. Каждому крану отводится соответствующее назначение в регулировании напора и температуры воды в изливе.

Из-за качества воды склонны к периодическим поломкам, которые требуют замены прокладок и чистки.
Способ функционирование рычажного устройства зависит от вида запорного механизма. В современных конструкциях используется специальный пластмассовый картридж. Цилиндрическая конструкция с набором керамических пластин смазанных термостойкой смазкой разрешает смешивать и регулировать напор.

Для перемещения и поворота керамической камеры смешивания предназначен специальный шток. Соответствующий поворот камеры штоком при помощи поводка приведет к изменению соотношения потоков воды. Смещение камеры разрешит изменить напор или перекрыть поступление воды.

Принцип работы бесконтактной модели заключается в использовании специальных датчиков движения. Конструкция датчика представлена чувствительным фотоэлементом, который реагирует на степень инфракрасного излучения. Движения рук в определенной зоне разрешают менять затемнение фотодатчика.

Устройство и виды смесителей для кухни

Принцип работы запорной арматуры в виде смесителей заключается в создании требуемой температуры и объемов потребляемой воды на кухне.

Для подбора температурного режима требуется отрегулировать объемы горячей и холодной воды в требуемых пропорциях.

После смешивания в камере прибора поток поступает в излив для использования.

Двухвентильная конструкция

При производстве двухвентильных приборов используются два конструктивно разных типа.

Отличия заключаются в устройстве запорных элементов. Классическим вариантом считается знакомая кран-букса.

Для последних разработок используются задвижки с подвижными керамическими (пластиковыми) пластинами.

В механизмах первого типа применяется запорный клапан с резиновой прокладкой. Путем возвратно-поступательных движений поворотного штока клапан открывает или перекрывает отверстие поступления воды. В устройствах следующего типа для подачи или перекрытия потока используется способ совмещения пары специальных секторных пластин.

Рычажная конструкция

К более удобным механизмам, и пользующихся популярностью у хозяек кухонь, относятся модели с единственным рычагом. Рычажная конструкция стильно выглядит и отличается удобством регулирования. Пользователь легко сделает выбор в пользу требуемого дизайнерского исполнения для конкретной мойки.

Основу рычажного механизма для кухни составляет запорная арматура в виде специального картриджа. Удобная ручка разрешает быстро регулировать требуемую температуру и интенсивность потока через металлокерамический (пластиковый) картридж. Точная регулировка степени смешивания проводится одной рукой и не мешает занятости другой руки.

Лучшим качеством и сроками эксплуатации отличаются рычажные устройства для смешивания воды с использованием шаровых затворов.

Внешне они практически неотличимы от приборов с картриджами, но для опытного сантехника это определяется по весу арматуры. Шаровые затворы зарекомендовали себя надежными и менее изнашивающимися приспособлениями для интенсивного использования на кухне.

Бесконтактная конструкция

Хозяйке трудно представить себе место готовки пищи с таким необыкновенным атрибутом мойки. Современное ноу-хау появилось благодаря продвинутым технологиям. Развитие и совершенствование конструкции привело к постепенному снижению цены. Бесконтактные смесители стали доступны широкому кругу потребителей.

Полное отсутствие вентилей и рычагов в условиях мойки значительно упрощает процессы использования воды.

Количество поступающей жидкости и регулировка комфортной температуры осуществляется легким движением руки.

Для бесконтактных смесителей характерно использование функции разрешающей менять зону чувствительности. Конкретные модели оснащаются таймерами времени, фиксирующими начало движения рук. В дорогих устройствах время начала истока воды регулируется потребителем. Поток воды перекрывается автоматически через такой же промежуток времени.

Как выбрать смеситель для кухни

Главное, на что потребуется обратить внимание при выборе устройства это соответствие смесителя непосредственному назначению. Наилучшим вариантом для кухни считаются конструкции с изливом достигающим середины мойки. Благодаря поворотному механизму это дает свои преимущества в мытье и полоскании в 2 секционной раковине.

Цельный корпус литых конструкций исключает протечки.
Некоторые модели оснащаются байонетным креплением. В случае необходимости кран легко вынимается из цоколя и укладывается на удобное место.

Механизм встроенного переключателя в престижных моделях упрощает перекрытие подачи воды к кофеварке или посудомоечной машине.

Выбор излива

Правильно выбранная форма и физические размеры излива разрешат набрать большую емкость или вымыть объемную посуду. Эти параметры выбора сыграют в дальнейшем свою важную роль и не доставят хлопот на мойке. Удобные в использовании показатели смесителей нельзя отделять от эстетичности и эргономичности изделий.

Идеальный вариант для кухни создаст условия для попадания струи в центр чаши с отклонением не > 1/10 диаметра мойки. Вопрос выбора высоты излива играет свою немаловажную роль.

Чрезмерно высокая конструкция при повышенном напоре воды, создаст условия для интенсивного разбрызгивания. Заниженный излив создает проблемы для мытья посуды и наполнения емкостей.

Если ваша кухня уже оборудована своеобразным «моечным центром» из 2 и более чаш, то рекомендуется обратить внимание на современные устройства в формате выдвижных изливов. Удобная конструкция решает множество проблем с мытьем и набором воды на дистанции до 1,2 метра. Элегантный излив, с высококачественным резиновым шлангом (EPDM-каучук), легко вынимается и прячется в оформленное гнездо.

Для защиты шлага используется металлизированная или специальная текстильная оплетка. Более современные и дорогостоящие модели оснащаются полимерными шлангами. Современный материал характеризуется лучшими показателями и более долговечен. Водопроводная трубка шланга защищается специальным гигиеническим покрытием.

Выбор сопла

Приобретая новый смеситель, следует заострить внимание на конструктивных особенностях сопла.

Рекомендуется выбирать классические варианты обычных аэраторов и комбинированных типов устройств — «лейка-душ». Излив с обычным аэратором, не имеет секретов от покупателя.
Смеситель, оборудованный функционалом «аэрированной струи» и «эффективного душа» имеет преимущества:

• Функциональности;
• Эргономичности;
• Мягкости обогащенной кислородом струи.
• Экономичности.

Режим «душа» облегчает уборку мойки. Дополнительный режим включается специальной кнопочкой и разрешает качественно отмывать зелень с нежными ягодами. Сильный напор обычной струи способен повредить и помять продукты.

Выбор комбинированного смесителя

Заботливый производитель предусмотрел производство смесителей для кухни с возможностью подключения к всевозможным системам фильтрации воды.

Современными системами предусмотрены условия сопряжения каналов водопроводной воды с очищенной питьевой водой для ежедневного потребления.

Для обустройства системой не требуется перестраивать кухонную мойку.
Для получения фильтрованной воды нет необходимости искать отдельный фильтр.

В специализированных смесителях со встроенной системой фильтрации очищение воды заключается в прохождении 2 стадий очистки. В первой фазе вода фильтруется специальной мембраной, не пропускающей вредные примеси. На следующем этапе в работу включается фильтр тонкой очистки с абсорбированием хлора и улучшением вкусовых качеств.

Современные системы кухонных смесителей разрешили совместить в одной конструкции диспенсерное устройство с фильтром. Эволюционный комбинированный смеситель легко подключается к дополнительным проточным фильтрам или системам обратного осмоса.

Устройство не отличается сложностью и представляет собой привычный смеситель с дополнительной канальной вставкой от фильтра очистки воды. Два раздельных канала не разрешают смешиваться водопроводной и питьевой воде в процессе эксплуатации смесителя. Для правильно выбора удобной и практичной модели остается учесть стиль кухни.

Плюсы и минусы смесителей для кухни

Срок службы смесительного устройства напрямую зависит от материала изготовления. Практичные модели изготавливаются с использованием традиционных металлов и сплавов.

Использование латуни, бронзы с никелированием значительно улучшают характеристики изделий и долговечность.

Среди нетрадиционных материалов на рынке такой сантехники встречается керамика, высокопрочный пластик и гранит. Изделия подобного типа характеризуются антикоррозийной стойкостью и невосприимчивостью к минеральным отложениям.

Пластик менее практичен в сравнении с металлокерамикой. Наилучшие показатели у смесителей с бронзовым или хромированным покрытием.

Пластмасса считается недорогим и высокотехнологичным материалом. Пластмассовые изделия приветствуются практичными хозяйками по причине прочности легкой конструкции. Смесители из пластика нейтральны к водной структуре с повышенной кислотностью и щелочностью.

Нержавеющие изливы практичны, но блестящая поверхность быстро теряет качества. Требуется постоянная очистка и отмывание высохших капель. Хорошими показателями наделили изделия с матовым специфическим покрытием — суперсталь. Царапины и прочие дефекты на таких поверхностях незаметны.

Неисправности

Периодический ремонт двухвентильного смесителя сводится к разборке устройства и замене резиновой прокладки в канале горячей воды. Некачественная резина прокладки постепенно разрушается или деформируется от воздействия напора горячей воды. Требуемая прокладка приобретается в специализированном магазине, у знакомого сантехника или вырезается своими руками в соответствии с конфигурацией изношенной.

Частой причиной протечки смесителей на кухнях выступает износ сальников. Для старых конструкций потребуется разобрать кран и накрутить начинку (бечевку) под втулку сальника. Следует добиться качественной набивки с помощью подходящей отвертки. После подтягивания втулки проверьте герметичность и при необходимости сделайте перебивку.

В однорычажных смесителях ведущая роль принадлежит паре секторных поверхностей с маленькими отверстиями. При проворачивании ручки смесителя сферы поверхностей перемещаются относительно друг друга и изменяют напор потока.

Металлокерамические поверхности пластин служат долго. Пластиковые в результате попадания мелких частиц царапаются и герметичность нарушается. Подтекание трудно устранить, и требуется замена вентиля. Присутствие специальных фильтров снижает вероятность появления протеканий.

Среди распространенных причин отмечается растрескивание некачественного материала корпуса. Срочный ремонт проводится с использованием герметика или холодной сварки. Более значимой причиной протекания считается износ внутренних деталей. Конструктивные особенности этих устройств заключаются в присутствии специфического картриджа.

Большинство приборов такого типа неразборное и неисправность конкретной детали невозможно определить. Покупается новый картридж для конкретной модели смесителя.

Для обоих видов привычных на кухне механизмов характерно постепенное засорение и обрастание солями аэратора.

Элементарное устройство в носике излива содержит набор сетчатых фильтров. После выкручивания резьбовой вставки и разборки фильтры вычищаются и промываются. Если сеточки проржавели и основательно забились отложениями, приобретается новый аэратор. Реклама от спонсоров:

Устройство смесителя для кухни: разбор 5 видов смесителей

Смеситель – базовая на кухне вещь, которая может значительно повлиять на комфорт готовки и в целом жизни в квартире или доме. Правильно подобранный, он долгое время будет исправно служить владельцам. А первый попавшийся зачастую становится причиной частых обращений к работникам сантехслужбы. Для верного решения экспертом быть необязательно. Основа подбора – знание, как устроен прибор и из чего сделан.

Разновидности смесителей по материалу изготовления

Долговечность устройства и его безопасность для человека напрямую зависят от материала, из которого оно сделано. Поэтому на этот показатель следует обратить внимание в первую очередь. Так, основными материалами в производстве смесителей остаются металл, гранит, керамика и пластмасса.

Полезно знать: Как выбрать смеситель для ванны: 4 секрета удачной покупки

Что касается металла, используются несколько типов сплавов, каждый из которых отличается своими особенностями:

1. Латунные и бронзовые изделия – вне конкуренции. Эти металлы обладают стойкостью к «химии», поэтому являются наиболее долговечными и не влияют негативно на здоровье. Они существенно дороже аналогов, но цена их оправдана на 100%.
2. Гипоаллергенный хром вдобавок устойчив к бытовым чистящим средствам. Его обычно используют для покрытия внешней части изделий. Они таким образом выглядят эстетично без особых усилий со стороны владельца.
3. Нержавейка постепенно теряет позиции. Главная причина – хрупкость, характерная для этого материала. Поэтому изделия из него практически исчезли с рынка.

Соперничать с латунью под силу разве что натуральным материалам. Гранитные устройства – крайне прочные, поэтому прослужат долго. К тому же, за ними легко ухаживать, а механические и химические повреждения на них исключены.

Модели из керамики смотрятся презентабельно. Но риск повредить их довольно высок. А бюджетные изделия часто делают из пластмассы. Они достаточно прочные и не реагируют с водой. Но прослужит пластмассовое изделие, скорее всего, недолго.

Из чего состоит смеситель для кухни

Существуют три основных вида конструкций: однорычажные, кран-буксовые и сенсорные.

Однорычажные

Модели этого вида состоят из таких частей:

• излива;
• рычага-переключателя;
• аэратора;
• картриджа или шара;
• корпуса.

Для настройки напора из однорычажного изделия вроде Novara-Plus ручку-переключатель перемещают вертикально вверх-вниз. Чтобы достичь нужной температуры, рычаг смесителя двигают горизонтально – влево-вправо. Вода из крана течет равномерно благодаря работе аэратора. Такой вариант для кухни – один из лучших, так как для управления нужна одна рука. Приспособления с одним рычагом бывают шаровыми и картриджными.

Шаровые

В моделях этого типа для смешивания воды конструкция предусматривает использование полого шарика. Эту деталь еще называют сместительным элементом. В нем есть три отверстия: одно – для выхода воды нужной температуры и два – для поступления холодной и горячей воды в шарик.

Емкость с тремя отверстиями размещают на двух так называемых «седлах». Эти приспособления изготовлены из резины. Когда рычаг в однорычажного прибора перемещают, шарик также передвигается относительно «седел». Таким образом происходит регулировка температуры и напора. Для закрепления сместительного элемента сверху предназначены стопорная гайка и манжета-уплотнитель.

Картриджные

К этому типу относятся изделия вроде VEGA оникс, в которых шаровой механизм заменен на картридж. При одинаковом принципе работы устройство смесителей разительно отличается. Картриджи внутри не пустые – в них размещены специальные металлокерамические диски. Если рычаг крана поворачивать, диски сдвигаются. От того, в каком положении они окажутся, и насколько будут перекрыты отверстия, подающие воду, зависит напор и температура.

Рачительным хозяевам: Стоит ли покупать посудомоечную машину: 6 плюсов прибора

Кран-буксовые

Их также называют двухвентильными. Устройства вроде AMBRA хром представляют собой привычную и распространенную конструкцию для кухни или ванной комнаты. Выглядят они, как излив, по бокам которого размещены два крана. Смеситель объединяет их в корпусе. Регулировать поступление холодной и горячей воды таким образом можно индивидуально. Минусом этого типа является необходимость при каждом использовании настраивать вентили для нужного уровня температуры.

Механизм состоит из корпуса, маховиков, кран-букс, аэратора и излива. При установке двухвентильной модели надежной герметизации достигают, используя прокладку-уплотнитель в месте стыка с мойкой. Прокладка может быть из пластика или резины.

Комплексный подход: Как подобрать мойку для кухни: 4 критерия выбора

Кран-буксы, они же запорные детали – основа системы. Могут быть одного из двух типов – с вентильными головками или с притертыми дисками из керамики. Именно эти элементы обычно становятся причиной неисправностей. Но их ремонт – не сложен и не накладен для бюджета. Как правило, устранить протечки помогает замена истертых прокладок из резины.

Сенсорные

Модели, для включения и выключения которых не нужно к ним прикасаться, называются сенсорными. Для управления их оснащают фото-, инфракрасными или ультразвуковыми сканерами. Комплектация подобной сантехники включает излив, соединительный шланг, электронный модуль, ручки отладки температуры и напора, фильтр, а также аккумуляторы. За поступление водной струи несет ответственность соленоидный клапан. Также в конструкцию входит индукционный контроллер, который формирует магнитное поле.

Горячая вода – всегда: Как выбрать бойлер: 9 главных критериев качественного прибора

При всех положительных качествах – экономном расходе воды, гигиеничности – такие аппараты подойдут не для каждого помещения. Так, на них настраивается определенная стабильная температура воды. В кухне же часто приходится попеременно использовать то горячую, то холодную, то теплую. К тому же, чтобы налить полный чайник или кастрюлю, придется держать руку под краном. Эти же недостатки распространяются на нажимные порционные модели.

Какой смеситель лучше выбрать

Выбор подходящего агрегата – ответственный момент. Ведь в кухне он будет использоваться регулярно и часто. Определиться помогут рекомендации:

1. Решить, какой механизм подойдет, учитывая при этом стоимость устройств.

2. Выбрать соответствующий потребностям и бюджету материал.

3. Разобраться с типом нужного крепления.

Детальнее читайте: Как выбрать смеситель для кухни – 3 параметра сантехники, на которые стоит опираться при покупке

4. Рассчитать размер излива и непосредственно крана.

5. При необходимости обратить внимание на изделия с дополнительным функционалом. Например, с вытяжным шлангом как Active Plus или «на две воды» (со встроенным фильтром), как Neptune Clear Water.

Зная, из чего состоит прибор, подобрать нужный – легче. Во-первых, понимая конструктивные различия, можно заранее решить, какой тип предпочтительнее. Во-вторых, при необходимости покупатель определит, исправен ли кран, без посторонней помощи. В-третьих, с этой информацией получится найти для кухни лучший вариант из доступных по стоимости.

Модель	Тип
Franke SIRIUS	однорычажный врезной с выдвижным изливом
Plados IDEAOLD/58 UG	двухвентильный врезной с поворотным изливом
Franke PLATINO	однорычажный с поворотным изливом
Kludi Standart	двухвентильный с поворотным изливом



Устройство смесителя: однорычажного и шарового, ремонт

Добавить в закладки Версия для печати

Для регулировки потока воды и её температуры в ванной используются специальные приспособления. Устройство смесителя для ванной с душем может быть двухрычажным, однорычажным и комбинированным.

Содержание статьи

Двухрычажный смеситель

Устройство крана смесителя с двумя контрольными рычагами представляет собой совмещение двух кранов-буксов, которые контролируют напор и помогают осуществлять соединение горячей и холодной воды до нужной температуры. Они до недавнего времени являлись самыми популярными вариантами подобного приспособления. Представлены моделями Damixa (Дамикса), Lemen и Alveus Mura-PS.

Фото – схема двухрычажного

К каждому крану в смесителе подводится трубка с горячим или холодным водоотведением, соответственно. При включении вентиля, жидкость начинает поступать в смесительную трубку, из которой течет вода необходимой силы. Излив, из которого льется жидкость, также оснащается специальным распылителем, в зависимости от формы которого варьируется тип струи. Она может быть распыленной на несколько потоков. Сейчас очень часто китайские смесители оснащаются подсветкой, которая позволяет придать ванной комнате привлекательности и интересного дизайна.

Однорычажный вариант может быть оснащен вентилями, работающими по принципу ограничивающих пластин, или специальными кранами, у которых шариковый принцип действия.

Достоинства двухрычажного смесителя:

1. Низкая цена. Сравнительно с прочими моделями этих приспособлений, вариант с двумя буксами наиболее дешевый;
2. Высокие показатели долговечности;
3. Разнообразие стилей. У рычажного смесителя этого типа может быть множество стилистических вариаций: ретро, кантри, модерн и многие другие.

Но у таких кранов есть определенные недостатки:

1. Буксы быстро изнашиваются, из-за чего начинают протекать. Если быть точными, то изнашиваются не сами распределительные краны, а прокладки;
2. Потребность работы в хороших условиях. Из-за плохого качества воды у двухвального смесителя часто забиваются носики аэратора, в котором смешивается горячая и холодная вода.

Устройство модели с одним рычагом

Однорычажный смеситель представляет собой более сложное устройство, т. к. в нем не задействовано несколько буксов – смешение воды производится при помощи специального шарового или керамического картриджа. Популярные фирмы – Oras, Vidima, Iddis и RAF.

Фото – устройство кухонного смесителя с вентилем

У шарового водопроводного крана с картриджем шарового типа в устройство заложена специальная округлая головка. Она контролирует поток воды и уровень температуры. При подъеме крана вверх производится открытие клапана, а при повороте его направо или налево — регулировка температуры. В отличие от двухвентильного, подключение труб разного водоснабжения производится в одну точку, а при помощи шарика просто внутри крана регулируется поток горячей или холодной воды. Область действия такого смесителя очень широкая – его используют для душевой кабины, раковины, ванной комнаты и кухни.

Фото – шаровая модель

Аналогично работает смеситель керамического принципа действия, но здесь поток воды ограничивается при помощи притертых пластин, выполненных из керамики. Это очень удобный тип современного крана, т. к. он не поддается коррозии, не требует специальных условий эксплуатации и очень редко нуждается в ремонте.

Фото – принцип работы картриджа

Также керамические пластины известны своей плотностью притирки, что позволяет сократить затраты воды во время приема душа или умывания. Из-за полного отсутствия зазора между пластинами ни одна капля воды не проливается без хозяина, так что неприятный капающий звук никогда Вам не помешает.

Фото – вариант с керамическими пластинами

Видео по теме:
[relatedYouTubeVideos max=”3″]

Термостатический кран

Но самая современная схема смесителя для умывальника и душевой кабины ванной комнаты представлена устройством, где смешение производится посредством термостата. У такого крана целый ряд преимуществ:

1. Для перемешивания воды не нужно использовать ручки переключателя – это позволяет успешно применять подобную конструкцию в местах общественного пользования;
2. При монтаже можно задать установки для температурного режима, и они не будут меняться даже после непрерывного использования мойки;
3. В отличие от однорукого и двухрычажного поворотного переключателя, процесс смешивания полностью автоматизирован и контролируется термостатом. Благодаря этому полностью отсутствует вероятность причинения ожога при неправильной установке температуры. Таким кнопочным смесителем можно пользоваться даже самым маленьким детям.

Несмотря на видимую сложность работы, термостатический смеситель имеет довольно простое устройство, о чем свидетельствую чертежи. Рабочий элемент смешивания подключен к специальной термочувствительной пластине и соединен с контрольным клапаном. Пластина или патрон производится из металла и реагирует на малейшие изменения температуры при работе.

Помимо этого такая модель запарника оснащена специальным термометром, который при монтаже позволяет установить стандартную температуру и ту, после которой поток горячей воды автоматически перекрывается. Известные марки: Hansgrohe, Кайзер.

Возможны различные варианты крепления – на стене, на месте старого крана или в других местах ванной комнаты и кухни.

Промышленные модели

Помимо классических кранов для принудительного отведения воды также существуют специальные варианты для производственных целей. Например, это модель гравитационного смесителя СБ-97МК, назначение которого — сортировка и соединение различных сухих материалов. Широкое применение он получил в фармацевтике, агропромышленном комплексе и производстве металла.

Фото – СБ-97МК

Обслуживание подобных устройств требует специальных навыков, т. к. зачастую они работают с большими объемами. Обращаем внимание, их работа производится по принципу шарикового, но при этом значительную роль играет смешение за счет действия сил гравитации.

Ремонт смесителей

Несмотря на прочность устройства большинства современных моделей к механическим и прочим повреждениям, все же часто у смесителя кухни и ванной комнаты начинает протекать вода – это говорит, что необходим ремонт.

Фото – схема устройства для ремонта

Рассмотрим, как производится ремонт кухонного смесителя Grohe двухрычажного устройства:

1. Наиболее часто причиной протечки становится изношенность прокладки водяного гусака. Поэтому для починки крана в большинстве случаев достаточно просто поменять её;
2. Нужно открутить прижимную гайку при помощи разводного ключа;
3. Снять гусак, у места излива Вы увидите старую прокладку, которую нужно убрать, а на её место установить новую. Нужно отметить, что внутреннее давление в смесителе зачастую очень высокое, поэтому на всю резьбу рекомендуем накрутить специальную ленту ФМУ;
4. Установите поверх старого гусака прижимную гайку и аккуратно закрутите её. Не сильно пережимайте крепление, иначе можно сорвать резьбу.

Разборка не занимает получаса, но если Вы не уверены в своих силах, то лучше пригласить для ремонта профессионального сантехника. Помимо этого рекомендуем проводить регулярное техническое обслуживание кранов – подкручивать их и при возможности закрывать резьбу ФМУ.

наиболее частые поломки и способы их устранения

В современных ванных комнатах обязательно есть смесители – с их помощью можно контролировать температуру и напор подаваемой воды. Сантехническое устройство выполняет и дополнительную функцию – перенаправляет поток воды по шлангу к душевой лейке.

Зачастую такое оборудование работает достаточно долго, особенно, если товар сошел не с китайского конвейера. Но, случаются поломки, которые препятствуют нормальному использованию водопровода. Их возможно устранить самостоятельно, если разбираться в конструктивных особенностях многофункционального крана.

Однако устройство и ремонт смесителя для ванной понятны не каждому домашнему мастеру. Предлагаем разобраться в этих вопросах по порядку. В статье мы описали конструкции разных типов смесителей, обозначили наиболее вероятные поломки, а также привели понятные инструкции по их устранению.

Содержание статьи:

Смесители и их устройство

Вентильные смесители пользовались популярностью предыдущие несколько десятилетий. Они отличаются надежностью и долговечностью. В продаже можно встретить продукцию, изготовленную из разных материалов: от дешевых сплавов на основе алюминия, до латуни и меди.

Эти смесители можно встретить в домах многих жителей. Такие устройства понятны в управлении, обладают высокими эстетическими качествами. В их конструкции нет таких сложных элементов, как картриджи. Также нет и батареек

В конструкции этого смесителя главную роль играет кран букса. К ней фиксируется вентиль, с помощью которого и осуществляется напор подаваемой воды. Для холодной и горячей воды есть по одной кран буксе с вентилями. Поэтому такие смесители называются двухвентильными.

Другие основные элементы смесителей этого типа:

• корпус;
• рукоятки;
• резиновые прокладки;
• излив;
• золотник;
• фиксирующая гайка и др.

Устанавливаться излив может на стену, с помощью стальных уголков, или с помощью эксцентриков к трубам, подводящим воду.

Рычажные смесители (монокомандные) более просты в использовании. Для регулировки силы напора воды и её температуры есть всего один элемент – рычаг.

Рычажные смесители более компактны, в сравнении с вентильными аналогами. Здесь мало резиновых прокладок, которые нужно регулярно менять. Но, за состоянием картриджа нужно следить

Поднятие рычага вверх увеличивает напор, а смена положения этого элемента влево или вправо меняет температуру, смешивая горячую и холодную воду в нужных пропорциях.

Состоит рычажный смеситель из следующих элементов:

• корпус;
• упряжь с металлической призмой;
• медные трубки для подвода воды;
• рассекатель;
• сливной клапан;
• картридж;
• излив;
• фиксирующая гайка.

Стоит отметить, что картридж может быть двух типов: шаровым и керамическим.

Термостатические смесители позволяют сэкономить время пользователей, отводимое на регулирование температуры и силы потока воды. Встроенный термостат с возможностью регулировки выходной температуры позволяют быстро выбрать нужный режим.

Он будет поддерживаться без изменений на протяжении всего времени пользования смесителем.

С каждым годом такие устройства становятся всё доступнее. С их помощью можно не только повысить уровень комфорта в своем жилье, но и сократить расход горячей воды

Для точного выставления нужной температуры воды предусмотрена точная шкала.

Основные элементы :

• термостат;
• патрон;
• корпус;
• излив;
• регулировочный винт.

Обжечься водой из такого смесителя невозможно ввиду наличия в устройстве защитного механизма.

Сенсорные смесители срабатывают от движений. Датчик срабатывает при фиксации перемещений возле излива или душевой лейки.

Такие смесители могут комплектоваться дополнительными устройствами. Например, термостатом, таймером включения, информационной панелью. Сенсорное оборудование станет отличным дополнением современных ванных комнат

Вода может подаваться порционно или до момента прекращения фиксации движений.

Основные элементы сенсорного смесителя:

• источник питания электронной части – батарейка или блок питания;
• датчики;
• корпус смесителя, излив, душевая лейка с шлангом;
• регулятор температуры;
• крышка отсека для батареи (если она предусмотрена в конструкции).

Примечательно, что в последние несколько лет всё чаще стали продаваться сенсорные смесители с инфракрасными датчиками.

Такие устройства срабатывают при фиксации источника тепла. Настройка оборудования осуществляется на производстве.

Подробный обзор смесителей для ванны с душем, советы по выбору и рейтинг лучших производителей представлены в .

Виды неисправностей оборудования

Каждый тип оборудования для смешивания воды имеет своеобразное устройство и конструкцию. Но, даже при неисправности одного из элементов смесителя может наблюдаться течь воды. Лучше исправить такую неисправность как можно скорее, чтобы избежать более серьезных проблем.

Причинами поломки могут служить:

• производственный брак;
• низкое качество комплектующих;
• механические повреждения;
• неправильный монтаж;
• неудовлетворительное качество воды;
• излишнее  или квартиры, а также его недостаток.

Соответственно, не всегда устранение поломки смесителя может дать гарантию на дальнейшее долговечное использование. Устанавливать точную причину поломки лучше всего со специалистом.

В этой же статье рассмотрим типовые неисправности смесителей для ванной с душем. Любую из них можно устранить самостоятельно без помощи специалистов.

К сожалению, не в каждом случае можно обойтись своими силами при ремонте сантехники в ванной. Бывают сложные поломки и неоднозначные ситуации. В этих случаях течь может не прекращаться даже после самостоятельного ремонта

Вариант №1 – наблюдается течь под изливом

В начальной стадии неисправности вода может сочиться редкими каплями. Если же пренебрегать проблемой, то вода вскоре начнет течь тонкими струйками. Таким образом, за сутки в канализацию может уйти несколько десятков литров воды. Чтобы избежать этого, нужно заменить прокладку.

Гусак (излив) крепится к корпусу прижимной гайкой. После того, как она откручена гусак нужно снять и извлечь изношенную прокладку. Желательно купить этот элемент из такого-же материала, чтобы быть уверенным в долговечности прокладки.

Резьбовую часть желательно защитить от возможных протечек. Это делается с помощью льна или ФУМ-ленты. С лентой обращаться проще, поэтому можно обойтись ей. Достаточно будет промотать 10-15 витков ленты на резьбу под гайку. После этого гайка с гусаком устанавливаются на своё место. Течь должна прекратиться.

Наличие комплекта гаечных ключей или хорошего разводного ключа, это обязательное условие при устранении такой неисправности. С помощью этого инструмента придется откручивать фиксирующие гайки

Вариант №2 – течет вентильный смеситель

Если с излива капает или течет вода, то виной всему изношенные резиновые прокладки в кран-буксе. Реже причиной неисправности является сама кран букса. Чтобы устранить проблему, нужно понять в какой из кран-букс стерлась прокладка. Это можно определить по температуре капающей воды.

Добраться к прокладкам можно следующим образом:

• открутить винт, фиксирующий ручку;
• снять ручку;
• выкрутить гаечным ключом кран-буксу (шток).

На последнем элементе можно увидеть изношенную прокладку из резины. Желательно иметь в запасе несколько таких прокладок, так как изнашиваются они часто. Заменив поврежденный элемент на новый установку деталей следует проводить в обратном порядке.

Если вентильный кран с шаровым механизмом, то необходимо промыть сам запорный механизм. Всего одна песчинка может быть причиной того, что при закрытом вентиле вода всё равно будет течь из крана.

Также от времени шарик может изнашиваться. Выработка даже в 0,5 мм будет ощутимой. В этом случае шаровой механизм нуждается в замене. Проблема временно устраняется изоляцией ФУМ-лентой в месте резьбового соединения.

В нижней части кран буксы находится резиновая прокладка, которая при регулярном использовании часто изнашивается. Цена уплотнителя низкая поэтому можно купить сразу комплектов резинок из 10 единиц, чего хватит на несколько лет использования крана

Варианг №3 – потек рычажный кран

Причиной может служить засоренный картридж или изношенная резьба крепления. Картридж нужно заменить на идентичный, так как их отремонтировать нельзя.

Дополнительными признаками неисправного картриджа могут быть: затрудненная регулировка рычага смесителя, плавная или резкая смена температуры воды (самопроизвольно), отсутствие подачи холодной или горячей воды.

На рычаге есть пластиковая или резиновая заглушка. Её нужно извлечь при помощи плоской отвертки. С помощью крестовой отвертки нужно ослабить фиксирующий винт, который находится под заглушкой.

После этого рычаг можно снять, вследствие чего открывается доступ к картриджу. Он извлекается после откручивания фиксирующей гайки. Заменив картридж на новый производится сборка в обратном порядке.

На фирменных картриджах есть выступы, которые должны совпадать с соответствующими углублениями во внутренней части корпуса смесителя. Если они совпадать не будут, то вода всё равно будет просачиваться

Если резьба выработана, то её необходимо уплотнить. Это избавит потребителей воды от течи из крана. Уплотнение проводится с помощью ФУМ-ленты.

Вариант №4 – неисправен переключатель кран-душ

Между корпусом смесителя и переключателем кран-душ находится герметичная прокладка. Она, со временем, может изнашиваться и пересыхать, если ей редко пользуются. Иногда владельцы смесителей после разборки и замены прокладки не замечают попавших на неё загрязнений (песка, мелкой бетонной пыли и т.д.).

При переключении режимов такие загрязнения повреждают резинку, что приводит к возникновению течи.

Для замены нужно снять ручку переключателя. Затем извлекается шток с клапаном. Со штока удаляется изношенная прокладка и заменяется на новую аналогичную. Предварительно её можно подержать несколько часов в растительном, а лучше машинном масле, чтобы она стала более эластичной и служила максимально долго.

Процесс замены прокладки на переключателе кран-душ схож с процессом замены прокладки на кран буксе вентильного смесителя. Следует уделить внимание обратной установке штока, чтобы резьба совпадала при его накрутке. Если резьбовые витки повредятся, то возможна течь

Еще одной причиной неисправности переключателя кран-душ является лопнувшая пружина. Свидетельствует об этом то, что кнопка переключения не возвращается на своё место. Замена пружины на новую решает эту проблему.

Вариант №5 – не включается сенсорный смеситель

В этом случае виной является севшая батарейка. Чаще всего проблему устранить можно заменой аккумуляторного элемента. Но, из-за того, что смеситель работает в среде с повышенной влажностью, токопроводящие контакты могут окисляться.

Это приводит к ослаблению контакта между элементами, в следствие чего смеситель не будет работать.

Батарейки могут находиться в корпусе самого смесителя или же в отдельном блоке, который устанавливается под ванной. Отличается как тип аккумуляторных элементов, так и их количество

Устранить это можно и своими силами. Удалив батарейку из отсека нужно зачистить контакты острым металлическим предметом. Если время позволяет, то можно на контакты нанести специальные средства, разъедающие коррозию и окислы.

Через 20 минут после нанесения средства контактные площадки необходимо вытереть сухой ветошью и просушить их. После установки батарейки смеситель будет работать.

Какие поломки требуют замены оборудования?

К таким поломкам можно отнести сквозные трещины в корпусе. Они чаще всего появляются на недорогих смесителях китайского производства. Причиной становится малая прочность используемого сплава.

К тому же в структуре материала могут быть поры и пустоты. Ослабленные места даже от резкого перепада температуры могут потрескаться или лопнуть. Исправить это нельзя. Лучше всего снять поврежденное устройство и .

Иногда лучшим решением возникшей проблемы действительно является замена сантехнического оборудования. С помощью пайки или сварки такие неисправности устранить сложно

В случае, если шланг имеет повреждения, то его отремонтировать будет нельзя. Шланг меняется на новый. Если же течь видна в месте подсоединения к корпусу, то это исправить можно с помощью замены паронитовой шайбы. Для этого достаточно открутить шланг от основания и заменить шайбу.

Сложными в ремонте являются термостат или датчики. Без специальных инструментов и опыта работы самостоятельно исправить их поломку не удастся. Лучше всего вызвать квалифицированного специалиста, который оперативно устранит проблему.

Выводы и полезное видео по теме

Как устранить течь в вентильном смесителе можно узнать из следующего видео:

Исходя из вышесказанного, можно сделать обоснованный вывод о том, что для ремонта необходимо знать устройство и принцип работы крана смесителя для ванной с душем. Зная это устранить большую часть поломок можно в течение часа, если в наличие есть сменные детали и инструменты.

Есть опыт самостоятельного ремонта смесителя для ванной? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.
