Как подключить светодиодную люстру: Схема подключения и ремонт люстры с пультом управления

Как настроить пульт от светодиодной люстры?

В последнее время все большей популярности приобретают светодиодные люстры с пультом управления (ПДУ). Благодаря возможности дистанционного контроля они просты и удобны в эксплуатации. Давайте разберемся, как настроить пульт от люстры и сложно ли это сделать.

Преимущества LED-светильников с ПДУ

Сегодня светодиодные потолочные люстры с пультом управления как никогда в моде. Их можно встретить в домах, офисах, кафе, гостиничных номерах, банкетных залах и прочих учреждениях.

Плюсы подобных осветительных приборов:

  • удобство – регулировать уровень освещения можно из любой части помещения;
  • энергоэффективность – встроенные светодиоды экономно расходуют электроэнергию;
  • разнообразие режимов – с помощью освещения в помещении можно создать нужную атмосферу;
  • долговечность – прибор прослужит многие годы;
  • доступная цена – особенно относится к китайским люстрам.

Программирование пульта от люстры

Чтобы правильно настроить ПДУ, внимательно прочтите инструкцию, имеющуюся в упаковке.

Настройка пульта

Чтобы привязать ПДУ к люстре, выполните следующие действия:

  1. выключите светильник с помощью стационарного выключателя и подождите 10 секунд;
  2. направьте ПДУ на люстру;
  3. нажмите на пульте кнопку СН1 и удерживайте ее, в течение этого времени включите светильник выключателем, панель должна блеснуть и затем включится – такое характерное мерцание свидетельствует о привязке ПДУ;
  4. после этого отпустите кнопку СН1.

Синхронизация люстры и пульта прошла успешно. Весь процесс занимает около минуты.

С использованием пульта вы сможете дистанционно регулировать режим работы, выбирать комплексное освещение или раздельное включение света.

Один ПДУ для нескольких светильников

Одним пультом можно управлять двумя и более радиоуправляемыми люстрами, и не одновременно, а по отдельности.

Чтобы запрограммировать пульт на работу с несколькими имеющимися в доме светильниками, проведите синхронизацию с каждым осветительным прибором по очередности. Такая возможность очень удобна, ведь в случае поломки ПДУ, вам не нужно покупать новое устройство. Все же существует минус – придется носить пульт во все помещения.

При необходимости можно программировать универсальный ПДУ под конкретную модель светильника. В этом случае делается прошивка – ее лучше доверить специалисту.

Управление через смартфон

Современными люстрами можно управлять с помощью телефона или планшета Samsung, Xiaomi, Lenovo, HTC и пр.

Синхронизировать умный девайс с потолочным светильником можно с помощью:

  • инфракрасного канала;
  • Wi-Fi;
  • Bluetooth.

Чтобы подключить смартфон к люстре, нужно скачать специальное приложение. Сделать это можно бесплатно для Андроид, Apple или другой ОС. Затем откройте программу, выберите предпочтительный способ передачи сигналов и управляйте освещением в удобный способ.

Где купить LED-люстры с пультом оптом?

В любом магазине осветительных приборов диодные светильники с ПДУ занимают значительную часть. Чтобы продавать действительно качественный товар и удовлетворять потребности любого клиента, важно выбрать надежного поставщика.

Компания Профит Лайт осуществляем оптовые поставки качественных китайских светодиодных люстр в Россию на выгодных условиях. У нас вы найдете широчайший ассортимент потолочных и настенных светильников, в том числе с пультами управления. Также вы можете отдельно заказать ПДУ и другие комплектующие для люстр.

Мы предлагаем осветительные приборы высокого качества по отличной цене. Заказывая у нас, вы получите товар с гарантий и бесплатную доставку в любой город РФ.

Как подключить светодиодную люстру с пультом? | Свет, доступный каждому

Современные функциональные люстры с пультом дистанционного управления (ПДУ) очень практичны и удобны в эксплуатации. Ими можно управлять с любой точки помещения и даже из другой комнаты. Подобные светильники особенно популярны у занятых людей и лиц с ограниченными возможностями. Узнаем, как подключить люстру с пультом.

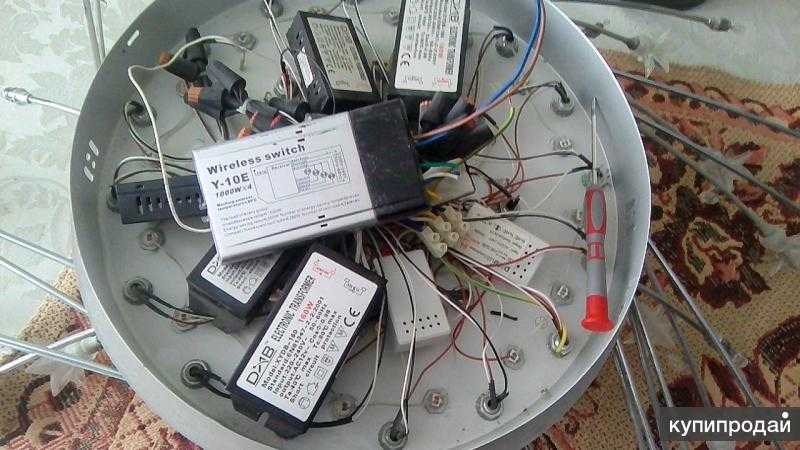

Конструкция люстры с ПДУ

Осветительные приборы с дистанционным типом управления представлены в широком ассортименте. Они отличаются формами, размерами и дизайном. Все же внутреннее оснащение у таких изделий однотипное.

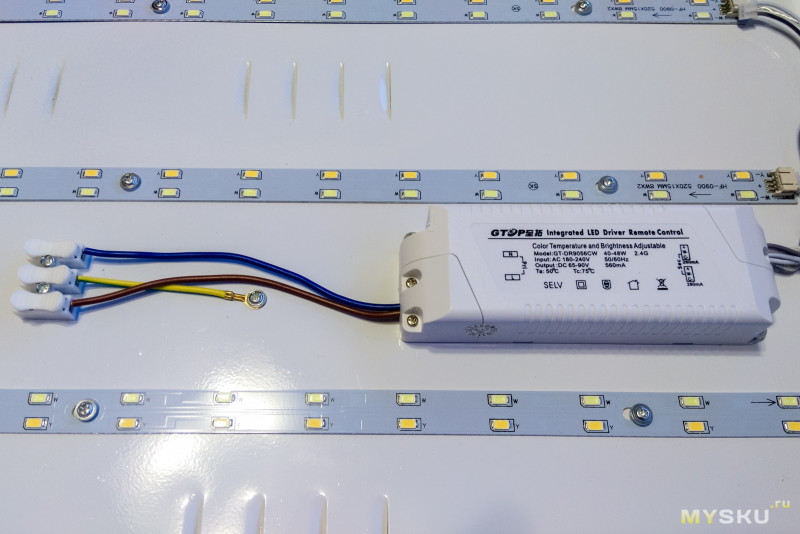

Радиоуправляемый светильник состоит из следующих частей:

  • радиопередатчик – ПДУ для передачи команд от пользователя;
  • радиоприемник (контроллер) – принимает сигналы;
  • блок управления;
  • трансформатор – блок питания для светодиодных ламп.

Если купили новый светильник с пультом, все элементы должны иметься в упаковке. Докупать ничего не нужно.

Управление люстрой осуществляется по радиоканалу: пульт не требуется направлять непосредственно на люстру. Радиус действия ПДУ может быть разным. Для жилых помещений достаточно модели с дальностью 10 м, для общественных мест данный показатель может составлять до 100 м.

Как установить люстру с пультом?

Сборка радиоуправляемого светильника не требует особых знаний и навыков. Нужно четко следовать инструкции, которая прилагается к покупке. Вам потребуется около часа. Процесс установки осветительного прибора с люстрой не отличается от подключения обычной модели со стационарным переключателем.

Выполните следующие действия:

  1. Аккуратно распакуйте новую люстру, следите, чтобы не поцарапать арматуру и осветительные элементы. В корпус устройства поместите блок питания и провода.
  2. Отключите электропитание.
  3. На потолок монтируйте кронштейн прочными болтами.
  4. Соедините нейтральный проводник. Для соединения кабелей используйте клеммы. Если таковых нет в наличии, попросту скрутите провода, но обязательно защитите их изоляционными колпачками.
  5. Подключите заземляющий кабель.
  6. Соедините 2 фазы – провод из потолка и из корпуса люстры.
  7. Зафиксируйте прибор на кронштейне. Установите лампы, абажуры или плафоны.
  8. Чтобы управлять светильником также с помощью стационарного выключателя, подключите к нему провода от люстры. Это сделает управление еще более комфортным.

Когда все кабели соединены, включите электропитание. Проверьте, все ли правильно сделали, попробуйте включить и выключить люстру пультом, затем выключателем. Если все функционирует, установка прошла успешно.

Свет может не включаться по причине неправильного соединения проводов. Правильно определить фазу, ноль и заземление поможет индикатор фазы.

Чтобы выгодно купить светодиодные люстры с пультом управления для дома, офиса или кафе, воспользуйтесь услугами компании «Профит Лайт». В интернет-магазине можно выбрать красивые светильники с ПДУ или заказать комплектующие отдельно.

Подключение и установка люстр. Устранение ошибок и неисправностей.

Содержание

Люстра — это потолочный светильник, обычно не с одной, а с несколькими лампами, а иногда с большим количеством ламп. Простые люстры на несколько ламп чаще всего подключают через двухклавишный выключатель, в результате чего можно создать три разных уровня освещения. В данной статье постараюсь максимально подробно все это расписать. Конечно же, для опытного электрика здесь вряд ли что-то интересное найдется, а вот людям с небольшим опытом, надеюсь, моя статья будет полезной.

Обычно люстра в комнате одна, и располагается она строго по центру — в точке пересечения диагоналей. Чаще всего это предусматривают еще на стадии строительства, и в каждой комнате уже проложен провод к люстре. Будем считать, что у нас нужный провод уже проложен.

Крепление люстры

Итак, провод есть, надо закрепить люстру. Классический вариант люстры имеет сверху специальное ушко, которым она надевается на крюк. Но есть еще так называемые накладные люстры, у которых такого ушка нет, и их надо крепить к потолку болтами. Накладные люстры обычно легкие, так как способ их крепления менее надежный.

С установкой крюка тоже возможны варианты. Чаще всего потолочное перекрытие делается из стандартных железобетонных плит, которые содержат пустоты. Именно по одной из этих пустот и прокладывается провод. В то же самое отверстие, из которого выходит провод, и вставляется крюк. В настоящее время в магазинах люстр, да и просто в хозяйственных магазинах, продаются примерно такие крюки, как показано на рисунке слева.

Принцип такой: верхние распорки прижимаются к резьбовой части, и в таком сложенном виде крюк вставляется в отверстие на потолке. После этого распорки возвращаются в исходное состояние (обычно для этого у них есть пружина, но и без пружины тоже не проблема их развернуть) и упираются в бетон изнутри. Для надежности и фиксации снизу затягивается гайка, и с помощью широкой шайбы снаружи и распорок изнутри, крюк надежно крепится к потолку.

При креплении крюка нужно сдвинуть его к краю отверстия так, чтобы шайба не прижала провода, они должны проходить свободно рядом. Такие крюки выпускаются разных размеров, я бы рекомендовал брать потолще для надежности. Для очень тяжелой люстры я бы не советовал такой крюк, а сделал бы сам из куска арматуры, вставляемой внутрь, и толстой стальной проволоки (4 мм и выше), надежно обвитой вокруг арматуры.

Если потолок деревянный, то здесь возможны такие варианты: либо крюк ввинчивается в потолок, либо проходит его насквозь и закрепляется при помощи гаек и шайб с обеих сторон.

При креплении накладных люстр к бетонному потолку нужно брать надежные капроновые дюбеля с шурупами, псевдошурупы типа «быстрый монтаж» для такого ответственного дела неприемлемы. Если потолок деревянный, нужно брать саморезы достаточно длинные, учитывая толщину штукатурки, дранки, сетки, шпаклевки и прочего покрытия, которое они должны пройти и надежно войти в основную балку.

Особый случай — люстра на подвесных потолках (точнее — под навесным потолком). И здесь возможны варианты.

Если люстра достаточно легкая (в магазинах даже их выделяют в отдельную категорию как люстры для подвесных потолков), то ее можно просто прикрепить к гипсокартону, иногда даже к пластику. К плитам «армстронг» крепить нельзя, они слишком рыхлые, ну и к натяжному потолку их также крепить нельзя. Но их можно прикрепить к металлическим профилям или деревянным брускам, составляющим каркас потолка. Иногда для крепления люстры сооружают отдельный каркас — так называемые закладные конструкции.

Более надежный способ, позволяющий вешать тяжелые люстры, заключается в креплении крюка к основному потолку, а в подвесном потолке для этого делается аккуратное отверстие, которое потом будет закрыто колпачком люстры либо зашпаклевано:

Каким проводом подключать люстру?

При расчете провода не следует ориентироваться на мощность ламп в люстре. Обычно даже у очень можной люстры (если это не театр, а жилой дом) суммарная мощнось всех ламп не более 600 Вт, а потребляемый ток редко превышает 3А). Может показаться, что достаточно взять провод сечением 0.5 мм

2 или даже меньше. Но есть очень веская причина так не делать. Обычно защитный автомат ставится не на одну люстру, а на больший участок цепи — на всю квартиру или на часть дома. И провод надо выбирать в соответствии с номиналом автомата. Если автомат на 10А, берем медный провод не менее 1 кв. мм, если номинал автомата 16А, берем 1.5 кв. мм. Если мы возьмем провод тоньше, то при каких-либо неисправностях в люстре провод может сгореть раньше,чем сработает защитный автомат.

Соединения внутри люстры

С креплением вроде бы разобрались, теперь будем разбираться с подключением. Классический вариант: от 3-х до 6 лампочек на 220 Вольт. Их можно соединить в одну группу все параллельно, а можно разделить на две группы. Теоретически возможно и большее количество групп, но это очень редкий случай, и мы его не рассматриваем. Итак, если все лампочки соединить параллельно, то получится одна группа, для управления которой достаточно одноклавишного выключателя или диммера.

Стоит остановиться на распределении ламп на две группы. Обычно делают разное количество ламп в группах. Это делается для того, чтобы получить три разных уровня освещенности. Если в люстре нечетное количество ламп, то разное количество получается в любом случае. Если же ламп четыре, то обычно их разделяют на группы из трех ламп и одной. При одинаковых лампах мы, в зависимости от включенных клавиш, можем получить три варианта: одна лампа, три лампы и четые лампы. Некоторые предпочитают добиваться разного освещения установкой ламп разной мощности, но это уже дело фантазии и вкуса.

Если же лампочки соединить в две группы, тогда нам потребуется уже двухклавишный выключатель, а на люстру в таком случае должно приходить как минимум 3 провода: общий — нулевой, и два фазных, с выходов двух клавиш выключателя. Также, в домах с новой проводкой, возможен еще один провод — заземляющий.

Просьба не путать его с нулевым проводом и не подключать его никуда, кроме специальной клеммы или винта на металлическом корпусе светильника. Заземляющий провод обычно выделяется яркой полосатой раскраской, но не всегда. Если после включения люстры у вас будет выбивать УЗО — это первый признак того, что вы вместо нуля подключили землю. Какой из проводов к какой части патрона подключать — большой разницы нет и правилами это не регламентируется. Электрики считают, что безопасней будет, если фазный провод подключать к торцевому контакту, а нулевой к резьбовому.

Дальше действуем так: включаем все клавиши выключателя и с помощью индикаторной отвертки находим фазные провода. Кстати, если у вас хорошие сухие деревянные полы, и такая же хорошо изолирующая подставка или лестница, индикаторная отвертка может фазу не показать. В этом случае можно попробовать коснуться свободной рукой потолка, чтобы создать условия протекания тока через индикатор. Если в выключателе есть неоновая подсветка, то индикатор может показать фазу и при выключенной клавише, но свечение при этом будет менее яркое. Если есть сомнения, разберите выключатель и отключите на время подсветку.

Ошибки при подключении

Возможны различные ошибки при подключении. Для наглядности я приготовил несколько схем с правильным и неправильным подключением люстры через выключатель:

Итак, что же получается, когда мы что-то перепутаем. Проверять нужно на лампах накаливания. На рисунках 5-7 показаны типичные ошибки, которые допускают неопытные электрики при подключении люстр.

Случай 1 — рисунок 5: внутри люстры все правильно, выключатель подключен правильно, но перепутаны провода на подключении к люстре. При включенной клавише 1 и выключенной клавише 2 будут светиться все лампы, причем не на полную яркость (светодиодные или люминесцентные будут вести себя по-другому). При включенных обеих клавишах будут светиться лампы только одной группы (на схеме нижняя). При включенной клавише 2 и выключенной клавише 1 также будет светиться лишь одна, нижняя, группа ламп.

Случай второй. Рисунок 6. Перепутаны провода на выключателе. Пока не включена клавиша 2, ничего включаться не будет. При включенной клавише 2 и отключенной клавише 1 светятся лампы только одной, нижней по схеме, группы. При включенных обеих клавишах нормально светятся все лампы.

Случай третий. Рисунок 7. Неправильно подключена люстра плюс неправильно подключен выключатель. При выключенной клавише 2, независимо от состояния клавиши 1, ничего не светится. При включенной клавише 2 и выключенной клавише 1 светятся все лампы не на полный накал (лампы накаливания). При включенных обеих клавишах светит только одна (верхняя по схеме) группа ламп.

И в подтверждение к вышесказанному небольшое видео:

Подключение через диммер

Подключение через диммер обычно проще: лампы собираются все в одну группу, а диммер подключается вместо одноклавишного выключателя. Но это в простейшем случае, когда используются лампочки накаливания. Часто с диммерами вполне приемлемо работают светодиодные лампочки, а вот с люминесцентными «экономками» диммеры лучше вообще не применять.

Для знакомых с электроникой привожу типичную схему диммера. Это обычный симисторный регулятор, «отрезающий» часть синусоиды. Какая это часть — малая или большая — зависит от положения переменного резистора VR1. Для любителей — самоделкиных привожу данные деталей схемы: R1 — 4.7К; VR1 — 500К; C1 — 0.1мкФ; D1 — 1N4148/16 В; LED — любой маломощный светодиод; динистор DIAC — DB3; симистор TRIAC — BT136-600E. Допустимая мощность нагрузки для такого регулятора составляет примерно до 1 кВт.

Регулирование яркости светодиодных ламп таким способом вызовет неприятные мерцания света. Поэтому для качественного регулирования светодиодных лапм применяют диммеры, основанные на другом принципе, а именно сетевое напряжение модулируется импульсами частотой в сотни килогерц, а регулируется ширина этих импульсов и пауз между ними. Благодаря этому светодиоды мигают с очень большой частотой, незаметной нашему глазу. В результате получается очень плавное и качественное регулирование. Но не все светодиодные лампы поддерживают и такой способ регулирования. Появились в продаже лампы с пометками «регулируемая», «диммируемая» и т.д. Обычно к таким лампам рекомендуют применять диммеры того же производителя и не гарантируют того, что лампы будут работать с другими диммерами. В общем, в этом направлении пока имеет место хаос и отсутствие единого стандарта. Будем надеяться, что со временем здесь наступит прояснение.

Почему выключен свет, а лампочки светятся

Частенько бывает, что при выключенном состоянии все или некоторые лампочки слегка светятся или подмигивают, что особенно заметно в темноте. С лампами накаливания такой проблемы нет, а вот с люминесцентными или светодиодными случается. В чем здесь дело?

Возьмем «экономку» или, как ее принято называть, компактную люминесцентную лампу (КЛЛ). Внутри КЛЛ находится электронная схема, запускающая лампу при включении и поддержания нужного напряжения во время ее работы. На ее входе имеется выпрямитель и конденсатор. Если в цепи есть какая-либо наводка напряжения или небольшой ток, даже очень слабый, то этот конденсатор начинает постепенно заряжаться. Когда напряжение на нем достигнет определенного уровня, срабатывает запуск лампы. Но так как тока в цепи недостаточно для поддержания рабочего напряжения, то лампа сразу же гаснет. И это периодически повторяется, и может проявляться либо в виде кратковременных вспышек, либо в виде очень тусклого свечения.

Что же касается светодиодных ламп, то здесь играет роль их очень низкое энергопотребление и способность светиться даже при очень слабом токе. Но и в том, и в другом случае причина одна и та же, и устраняется она тем же самым способом. Чаще всего причиной служит подсветка в выключателе. Именно она, включенная параллельно клавише выключателя, пропускает тот небольшой ток, который является источником проблемы. Поэтому решение заключается в том, чтобы отключить эту подсветку. Если вас такое решение не устраивает, возьмите конденсатор емкостью порядка 0.1 мкФ, рассчитанный на напряжение 400 В или выше и подключите его параллельно проблемной группе ламп. Кстати, конденсатор поможет и в случае наводки, не связанной с подсветкой. Такой же результат вы получите, если одну из ламп в группе замените на лампу накаливания.

Люстры с пультом управления

Чаще стали попадаться люстры с пультом управления. Обычно это невысокого качества китайские изделия с двумя или тремя группами ламп/светодиодов, которые подключены через контроллерный блок с двумя или тремя реле/тиристорами на выходе. Запитывается такая люстра от одной клавиши выключателя, а управляют ею с помощью пульта с четырьмя кнопками. Альтернативный способ управления — щелкнуть выключателем несколько раз подряд. Одна группа обычно представляет собой подсветку из группы светодиодов, включенных последовательно через общий драйвер. Светодиодов может быть много, порядка полусотни. И бывает такое, что один или два из них выходят из строя, от чего вся цепочка перестает работать. Здесь уже надо смотреть по обстоятельствам — либо каждый светодиод проверять, либо делать разрезы и проверять звеньями. Иногда выходит из строя сам контроллер. Тогда нужно его либо чинить (это возможно, если вы дружите с паяльником и разбираетесь в электронике) либо менять (это проще). Продаются такие контроллеры на том же алиэкспрессе, они там не дорогие, но придется ждать доставку.

Ссылка на приведенный на фото комплект. Мною было заказано в разное время пять или шесть таких комплектов именно у этого продавца, все пришли в хорошем состоянии. Батарейки для пульта в комплект не входят. Чтобы пульты выходили из строя — такого в моей практике не было, поэтому после ремонта у моих клиентов оставалось по два рабочих пульта.

Это не самый дешевый вариант (6.5 дол.), например можно купить то же самое за 3.5 дол., а двухканальный еще дешевле по этой ссылке. Дизайн пульта здесь несколько иной.

Для пульта нужна не самая обычная, а миниатюрная 12-вольтовая батарейка, которые можно купить в салонах мобильной связи или фототехники. Но можно и заказать: ссылка. Одной такой батарейки обычно хватает на несколько лет. Выбор 12-вольтового питания объясняется тем, что в данном устройстве используется дешевый комплект приемник+передатчик, дальность действия которого сильно зависит от напряжения питания. При 12 Вольтах он устойчиво работает на расстоянии порядка 10 метров.

Сам блок управления представляет собой небольшую плату, на которой можно увидеть приемное устройство, небольшое количество логики (обычно на простейшем микроконтроллере) и несколько электромагнитных реле. Питание схема получает от сети через гасящий конденсатор (и здесь сэкономили), выпрямитель и простейший стабилизатор на стабилитроне и транзисторе. Был случай, когда неисправными оказались два диода выпрямителя, я их перепаял, и уже третий год люстра исправно работает. В другом блоке пришлось поменять выходное реле, донором стал один из очень неисправных блоков.



Светильники A-play

Сейчас в моду входят люстры и бра с функцией a-play. Технические особенности этих светильников состоят в том, что они управляются обычно посредством смартфона, имеют встроенную звуковую колонку, и имеют возможность плавной регулировки как яркости, так и цветового спектра. Содержат в себе блок управления, к которому подключаются группы светодиодов. Сама люстра подключается как обычная 2-проводная. через одноклавишный выключатель. Причинами неисправностей таких светильников могут быть:

  • сгоревшие светодиоды — определяется проверкой каждого в последовательной цепочке
  • неисправный блок управления — тут могут быть варианты — чаще всего сгорают выходные силовые элементы (прозвонить и заменить), либо контроллер (проще заменить блок управления), бывает что слетает прошивка (попробовать восстановить с помощью специальных программ)
  • неисправна звуковая колонка — проверить ее питание, динамик, если то и другое в порядке, менять плату колонки.

В случае сложностей с ремонтом такую люстру можно снять и отнести в сервисный центр, благо она достаточно легкая.

Усенко К.А., инженер-электрик,

[email protected]

Как подключить люстру с пультом к двойному выключателю

 Современные осветительные приборы отличаются функциональностью и качеством. Сегодня большой популярностью начинают пользоваться люстры с дистанционными пультами для управления. Здесь Вы можете купить люстру с пультом управления.

 Осветительный прибор этого типа – конструкция с несколькими светильниками (лучше покупать со светодиодными), контроллером в качестве органа управления, дополнительно прилагается беспроводной пульт, есть модели с 2-мя пультами:

• стационарным базовым, с удобной функцией поиска;
• дистанционным для управления на расстоянии.


 Стационарный базовый пульт может монтироваться вместо стандартного двойного выключателя. Он выполняется ту же самую функцию, что и выключатель, но при его помощи можно легко найти дистанционное устройство при помощи звукового встроенного зуммера.

 Особенности подключения люстры
 Проще всего для электропроводки в квартире подключить светильник с одним пультом, заземление в этом случае не требуется. Подсоединяются только общий провод, затем любой из оставшихся двух. Последний надо заизолировать и отвести в сторону, он не должен мешать.

 Если монтаж требуется для квартиры в новострое, где проводка имеет 4 провода, заземление является необходимым. В том случае, когда настенный выключатель убирается, то 2 провода, которые остаются при его снятии, надо соединить вместе.


 Стационарные пульты, монтируемые на место выключателя, предназначены для рабочего напряжения в 220 В. Сначала на щитке отключается питание, после снимается корпус выключателя, провода разводятся в стороны. На потолке в точке установки соединяются один из кабелей проводки и один для люстры (но только не заземляющий), питание можно включить. Мультиметром замеряется напряжение, которое возникает между оголенными концами уже соединенных проводов. Обычно уровень напряжения небольшой, но оно должно определяться в любом случае, питание после проверки следует отключить.


 Те кабеля, между которыми возникло напряжение, надо аккуратно подсоединить к клеммам стационарного пульта, отмеченными «L», «N». Один провод, который остался, соединяется с клеммой под названием «выход» (в инструкции такая клемма может иметь другое название, но смысл тот же). Клемма РЕ не подключается вообще, она остается свободной. На потолке к сдвоенному проводу подключается один из оставшихся, к заземляющему – специальный для заземления, к одиночному – один из подключенным ранее (для которых проверялось напряжение). Далее на щитке включается питание, проверяется работа стационарного пульта и дистанционного.

РЕКОМЕНДУЕМ ПОЧИТАТЬ

Facebook

Twitter

Вконтакте

Google+

Алгоритм подключения люстры к трековому адаптеру

При разработке дизайн-проекта интерьера важно учесть множество нюансов: пожелания заказчика, особенности планировки помещения и его назначение, бюджет. Но! Все усилия дизайнеров могут пойти насмарку, если они заранее не позаботятся о качественном освещении.

Современные трековые системы освещения все чаще используются в интерьерах различных помещений, что вполне закономерно. Эти осветительные конструкции позволяют сократить потребление электроэнергии и, соответственно, финансовые затраты, позволяют настраивать освещение под различные задачи и даже настроение людей, которые находятся в помещении. Они легко монтируются, не требуют особого ухода, а также дают возможность устанавливать на треки различные осветительные приборы и устройства.

Что же можно установить на трек и как это сделать?

К шинопроводу можно подключить:

  • любой светильник;
  • лого прожектор;
  • телевизор;
  • монитор;
  • видеокамеру.




Лого-прожектор для проекционной рекламы.

Безусловно, напрямую эти источники потребления к треку подключить невозможно, а вот через трековый адаптер — запросто.

Алгоритм подключения любого светильника к трековой системе через адаптер

Трековые светильники — это круто, современно и экономно, но что же делать, если очень хочется дополнить осветительную конструкцию люстрой? Для осуществления задуманного понадобятся: обычная люстра, плоскогубцы, отвертка, паяльник, адаптер.



Адаптер питания для однофазной трековой системы.

Подключение люстры к адаптеру для трековых систем осуществляем в такой последовательности:

  1. Раскручиваем адаптер. Для этого необходимо вывинтить крепежные винты отверткой, поддеть и снять пластиковую крышку.
  2. Откручиваем крепежную гайку адаптера и крепим его на корпус люстры, протягивая провода через входное отверстие.
  3. Фиксируем крепежную гайку.
  4. Припаиваем провода люстры к контактной площадке.
  5. Вставляем коннектор с припаянными проводами в адаптер, устанавливаем пластиковую крышку и фиксируем ее крепежными винтами.

Обратите внимание! Для корректной работы осветительных приборов и всей трековой системы важно правильно соединить провода. Если у люстры или любого другого светильника 2 провода (фаза и ноль), то подключить их к однофазному адаптеру просто, достаточно соединить провода с соответствующими контактами. Для подключения этого же осветительного прибора к трехфазному адаптеру придется добавить еще один провод и заземлить его на корпус.

Рекомендуем посмотреть:


Как подключить люстру. Ошибки подключения.

Здравствуйте, уважаемые читатели сайта sesaga. ru. После выхода статьи о подключении люстры от Вас в комментариях стали приходить вопросы, связанные с ошибочным подключением люстры. В этой статье я попытаюсь разобрать самые распространенные ошибки в подключении люстры.

Вначале разберем стандартное подключение люстры, а затем, используя эту схему, рассмотрим основные ошибочные ситуации, возникающие при монтаже люстр.

1. Стандартная монтажная схема подключения люстры.

В схему входят: двойной выключатель, трехрожковая люстра, распределительная коробка и три отрезка монтажного кабеля, которыми коммутируются элементы схемы. Точка на схеме указывает на соединение между двумя и более проводами. Соединение проводов, как правило, производится скруткой, спайкой, сваркой, болтовым или клеммным соединением.

Рассмотрим схему.
Фаза L заходит в распределительную коробку и в точке (1) соединяется с проводом, который приходит от нижнего (входного) контакта выключателя. На верхних (выходных) контактах выключателя фаза размножается на L1 и L2, заходит в распределительную коробку и в точках (2, 3) соединяется с проводами, уходящими к месту размещения люстры. В точках (5, 6) люстра подключается своими фазными проводами к проводам, пришедшим от распределительной коробки.

Ноль N заходит в коробку и в точке (4) соединяется с проводом, уходящим на потолок. В точке (7) ноль соединяется с нулевым (общим) проводом люстры, к которому подключены по одному выводу от каждой лампы

При нажатии правой клавиши выключателя фаза L2 с верхнего контакта уходит в соединительную коробку, проходит точки (3, 5) и через фазный вывод люстры попадает на левый вывод лампы HL1 — лампа загорается.

Аналогично работает и левая клавиша. При нажатии клавиши фаза L1 уходит в коробку, проходит точки (2, 6) и через второй фазный вывод люстры попадает на левые выводы ламп HL2 и HL3 – лампы загораются.

2. Ошибки подключения двойного выключателя.

Самой простой и в тоже время распространенной ошибкой является неправильное подключение двойного выключателя. Как правило, входящий фазный провод L подключают к левому или правому выходному контакту выключателя, отчего нарушается нормальная работа люстры и включение одной группы ламп возможно при условии, что на другую группу напряжение подано заранее.

Например. При ошибочном подключении входящей фазы L к левому контакту выключателя L1 левая клавиша будет работать в обычном режиме: при нажатии клавиши фаза через нижний (входной) контакт заходит в распределительную коробку, затем через точки (2, 6) попадает на люстру и зажигает пару HL2 и HL3. При размыкании левой клавиши лампы гаснут.

Работа правой клавиши выключателя целиком зависит от положения левой клавиши. Если левая клавиша включена, то и правая работает как положено: при нажатии правой клавиши фаза через верхний контакт L2 и точки (3, 5) попадает на люстру и включает лампу HL1. При отключении правой клавиши лампа гаснет.

Но если мы захотим оставить включенной только лампу HL1 и разомкнем левую клавишу, то погаснут все три лампы. Это объясняется тем, что левой клавишей мы отключаем не только пару ламп HL2 и HL3, но и разрываем входящую фазу L, которая через эту клавишу питает схему освещения. Если же левая клавиша будет выключена, то мы вообще не сможем включить лампу HL1.

Аналогичным образом будет работать и левая клавиша выключателя, если входящую фазу подключить на выходной контакт L2 правой клавиши. В этом случае левая клавиша сможет зажигать лампы HL2 и HL3 только при включенной правой клавише.

Вывод: при подключении входящей фазы L на верхние контакты выключателя L1 или L2 вся работа выключателя будет зависеть от той клавиши, к выходу которой подключена фаза L.

Чтобы устранить подобные неисправности достаточно на выключателе поменять местами входящую и выходящую фазы.

Совет. Перед тем как вешать люстру проверьте правильность подключения выключателя.

Проверяем правильность подключения выключателя:

1. При отключенной люстре индикаторной отверткой проверяем наличие фазы L на входном контакте выключателя. Если она подключена на один из выходных контактов, то меняем ее местами с проводом, подключенным на входной контакт выключателя. Перед тем как менять местами провода не забываем отключать напряжение 220В.

2. Включаем обе клавиши и индикаторной отверткой проверяем наличие фазы на потолочных проводах в точках (5) и (6). В точке (7) индикаторная отвертка ничего не должна показать, так как это нулевой провод.

3. Выключаем обе клавиши и индикаторной отверткой проверяем отсутствие фазы на потолочных проводах в точках (5, 6, 7). На всех трех проводах ничего не должно быть.

4. Подключаем люстру к потолочным проводам.

5. При наличии в люстре желто-зеленого провода скрутите его с заземляющим проводом, выходящим из потолка, и заизолируйте. Как правило, заземляющие проводники выполняются желто-зеленого цвета. Если заземляющего провода на потолке нет, то провод в люстре просто заизолируйте и уберите. А если заземляющий провод в люстре не предусмотрен, значит, изолируете защитный проводник на потолке и убираете в сторону.

3. Подключение выключателя при перепутанных в распределительной коробке фазы с нулем.

До сих пор можно встретить квартиры, в которых фаза и ноль перепутаны в распределительной коробке. На работе освещения это не сказывается, но и правильным не является, поэтому в технической литературе такой вариант подключения проводки не рассматривается.

Мы разберем такую схему, но имейте в виду, что так делать нежелательно. И если Вы стали «счастливым» обладателем такой проводки, то пугаться не надо, так как страшного в этом ничего нет. Но если появится возможность исправить, то это обязательно нужно сделать.

И так. Ноль N заходит в распределительную коробку и в точке (1) соединяется с проводом, который приходит от нижнего (входного) контакта выключателя.

Фаза L заходит в коробку и в точке (4) соединяется с проводом, уходящим на потолок. В точке (7) фаза соединяется с нулевым (общим) проводом люстры, к которому подключены по одному выводу от каждой лампы. Затем через нити накала ламп HL1, HL2 и HL3, левые выводы ламп и фазные выводы люстры фаза уходит в распределительную коробку и через точки (2, 3) попадает на верхние контакты L1, L2 выключателя. Это легко увидеть, если при выключенных клавишах выключателя измерить фазу на его верхних контактах.

Работает схема так: при нажатии левой клавиши контакт замыкается и лампы HL2, HL3 включаются. При нажатии правой клавиши включается лампа HL1.

Перепутанные в коробке фазу и ноль можно легко определить еще до подключения люстры. Индикаторной отверткой проверяется наличие фазы на потолочных проводах: при любом положении клавиш выключателя фаза всегда будет находиться в точке (7).

Также при подключенной люстре можно выкрутить лампочки, и на выходных контактах L1 и L2 выключателя фаза пропадет. При любом положении клавиш выключателя фаза всегда будет находиться в точке (7) и на одном контакте каждого патрона люстры.

Также рекомендую посмотреть ролик, в котором все эти моменты разобраны и показаны наглядно

На этом пока закончим, а в следующей части будем разбираться с ошибочным подключением люстры к потолочным проводам.
Удачи!

Как подключить светодиодный светильник к 220 В: 9 этапов монтажа


Подключение точечных светильников: преимущества устройств

Если взять для сравнения светодиоды с люминесцентными экономными лампами, то превосходство и в этом случае будет на их стороне. К тому же, срок службы данных лампочек существенно больше. Экологическая составляющая светодиодных источников света и здесь будет на первом месте.

Светодиодные лампы нового поколения оснащены самыми лучшими свойствами и характеристиками, в сравнении с другими, имеющимися на рынке на сегодняшний момент.

Единственным недостатком, свойственным светодиодным лампам, сегодня можно назвать только высокую цену на такие изделия. За качественные светодиодные софиты придется заплатить дороже, чем за обычный источник света. Однако, тенденция к снижению стоимости дает надежду на то, что вскоре все смогут себе позволить более экономно расходовать энергоресурс, применять понижающий ее потребление способ освещения пространства. Сегодня данные устройства применяют в основном на подвесном потолке. Если вы приобретете люстру с подсветкой, то в ней так же будут в наличии светодиоды.

Новые светодиоды обладают многими достоинствами:

  • Экономичность;
  • Качество;
  • Долгий срок службы;
  • Привлекательный вид;
  • Отсутствие плохого влияния на окружающую среду и человека;
  • Компактность;
  • Отсутствие в них нагара;
  • Простота установки.

Светодиодные лампы имеют самые лучшие характеристики среди других популярных дамп на рынке на сегодняшний момент.

Как подключить светодиодную лампу: устройство прибора

Строение светодиодного источника света довольно просто. Он включает в себя несколько светодиодов, а также корпус с необходимым отражателем. Для того, чтобы светодиоды охлаждать, в лампе присутствует радиатор. В нем, в месте соприкосновения со светодиодом, находится слой термопасты, которая улучшает контакт. И отвод тепла. В случае, если светодиод перегреется, лампа выйдет из строя. Поэтому, при установке обязательно нужно оставлять свободное незамкнутое пространство возле радиатора. Также нельзя располагать светодиодную лампочку у нагревающихся приборов и поверхностей.

Общая мощность светильника всегда равна сумме мощности, равной всем входящим в нее светодиодам.

Светодиодов может иметься и совсем мало (один), и даже несколько десятков. Все они включены в общую электрическую схему, и подчиняются специально собранной цепи, подключенной через один блок питания. Новая светодиодная лампа обычной мощностью в 220 В состоит из более чем одного светодиода, которые защищены светорассеивателем или специальной пластиковой колбой. К патрону всегда подключена схема преобразования тока. Теплоотводящий радиатор установлен под светодиодом.

Схема подключения светодиодного светильника

Для действия светодиодов необходим постоянный ток. Покупая светильник для применения его в обычной квартире, на даче, или доме с рабочим обычным напряжением сети 220В, ищите светодиодную лампу, где на упаковке будет указана мощность именно 220 В. Данная пометка означает, что схема необходимого для работы лампы блока питания, уже есть в лампе от завода-изготовителя, и прибор можно подключать напрямую к выключателю вашей электросети согласно имеющейся схемы подключения светильника (люстры).

В случае, если же на упаковке со светодиодной лампой указано значение 24 или 12 вольт, это значит, что для того, чтобы она нормально работала, нужен преобразователь напряжения. Тогда возможно использовать стандартный заводской специальный блок питания, который можно найти в специализированных отделах. Данный блок прослужит долго, он надежен и безопасен.

Все необходимые для подключения данные можно увидеть на упаковке лампы или в инструкции. Особую роль играет мощность устройства. Она должна быть, лучше всего, с запасом приблизительно в 20%. Чтобы правильно ее рассчитать, а затем полученные Амперы умножьте на рабочее напряжение. Так вы получите число, которое составляет потребляемую мощность необходимого вам светодиодного светильника.

Обратите внимание, что перед включением лампы обязательно следует убедиться, что блок питания не подключен к электросети. В противном случае поломки не избежать. Подключайте светильник к источнику питания параллельно, обязательно соблюдая полярность.

Производим монтаж встраиваемых спотов своими руками: как подключить трансформатор с 220 на 12В

Трансформатор – это устройство, представляющее собой сердечник с имеющимися двумя обмотками. В обязательном порядке на них должно присутствовать одинаковое количество витков. Сам же сердечник должен набираться из электротехнической стали.

На входе прибора подаётся напряжение, а в самой обмотке появляется необходимая электродвижущая сила, создающая магнитное поле. Сквозь него проходят витки первой из катушек. Благодаря этому возникает сила самоиндукции. Другая катушка генерирует напряжение, отличающееся от первого на столько раз, именно на сколько будет отличаться количество витков в обеих катушках.

Действие трансформатора осуществляется следующим образом:

  • Ток проходит по одной из катушек, создающей магнитное поле;
  • Все силовые полосы замыкаются возле проводников катушек;
  • Некоторые из данных силовых линий должны замкнуться возле проводников второй катушки.

Чем дальше находятся обмотки друг от друга на расстоянии, тем меньшая получается между ними электромагнитная связь. Через первую катушку проходит ток переменный и значит, создающееся магнитное поле тоже будет переменным. А значит меняться по закону и во времени. Из-за изменений тока в первом приборе, в обе катушки будет поступать магнитный поток, изменяющий величину и направление. В связи с этим будет происходить индукция переменной движущей силы. Если концы второй катушки соединить с приёмниками электроэнергии, тогда в цепочке приёмников образуется ток. К первой катушке от генератора сможет поступать энергия, равная той, которая отдается в цепочку второй. Данная энергия поступает посредством обычного переменного магнитного потока.

Можно ли одному изготовить трансформатор для встроенных потолочных ламп

Несмотря на то, что на первый взгляд данный прибор кажется довольно сложным, его без труда можно собрать самостоятельно. Необходимо всего лишь выполнить такие шаги:

  • Рассчитать характеристики и количество необходимых витков на обмотках катушках;
  • Полученное число умножаем на 220;
  • Изготовить из жестяных банок сердечник;
  • Обжечь эти заготовки в печи на огне;
  • Покрыть лаком и с одной стороны наклеить полоски бумаги.
  • Из толстого картона изготовить основу для катушки.
  • В готовую катушку нужно вставить железные полоски, которые должны войти, приблизительно на половину всей своей длины.
  • Обтянуть этими полосками основу
  • Соединить концы;

Возле сердечника и каркаса обязательно нужно оставить небольшое расстояние. Для понижающего устройства основание лучше всего изготовить из обычной доски до 50 мм толщиной. Крепить детали нужно при помощи больших скобок из металла, при чем так, чтобы скобки огибали всю нижнюю часть сердечника. На последнем шагу концы обмоток выводятся и закрепляются с контактами.

Схема подключения точечных светильников 220в (видео)

Современные светильники уверенно набирают темп среди всех приборов для освещения. Они экономны, безопасны и придают помещению эстетический вид.

Как подключить светодиодные ленты: Полное руководство

В светодиодных лентах есть за что любить. Они представляют собой эффективное и экологически чистое решение для ваших потребностей в освещении. Они обеспечивают большое разнообразие с точки зрения цвета и размера. Гибкие светодиодные ленты помогут вам осветить необычные места, куда традиционные источники света просто не могут добраться. И они позволяют вам быть настолько творческими, насколько вы хотите, с вашими проектами освещения.

Представьте, что вы работаете над проектом акцентного освещения своими руками в вашем доме с использованием традиционных источников света.Ужасно не правда ли? Однако покупка и подключение светодиодных лент избавит вас от всех этих хлопот и поможет реализовать ваши творческие мечты об освещении.

Выбрать гибкие светодиодные ленточные светильники для освещения помещения не составит труда. Но теперь вам нужно их установить. Это может показаться сложной задачей, но это довольно просто, если вы выполните несколько основных шагов. Читайте дальше, чтобы узнать больше о том, как подключить и установить светодиодные ленты . Это руководство применимо к различным светодиодным лентам, включая светодиодные ленты rgb для фарфора, светодиодные ленты 5730, светодиодные ленты из глыбы, smd 5730, светодиодные ленты 5050, светодиодные ленты 3014, светодиодные ленты 2835, светодиодные ленты 2216, адресуемые светодиодные лампы RGB.

Как соединить светодиодные ленты друг с другом

Если вы не освещаете очень небольшой проект, скорее всего, вам придется разрезать и соединить светодиодные ленты друг с другом. На самом деле это одно из самых больших преимуществ выбора светодиодных ленточных светильников. Вы можете соединить несколько полос вместе, чтобы осветить большие пространства и необычные закоулки. Существует два способа соединения светодиодных лент друг с другом:

1. Клиппинг

Самый простой способ соединения двух светодиодных лент – это использование соединительного зажима для светодиодной ленты.Две светодиодные ленты можно соединить друг с другом с помощью зажима «папа-папа». Этот зажим может принимать различные формы:

    а). Разъем для светодиодных лент Hippo Buckle: разъем для светодиодных лент Hippo Buckle позволяет легко соединить две светодиодные ленты друг с другом. Этот разъем имеет место для светодиодной ленты на каждом из двух концов. Вам просто нужно прикрепить один конец полоски к разъему с пряжкой бегемота, чтобы соединить две полоски вместе. «Пряжка» на соединителе удерживает полоски на месте после установки.

Источник: Elstar

Эти разъемы можно использовать для соединения двух лент вместе или даже для подключения светодиодной ленты к источнику питания. В любом случае эти разъемы помогают увеличить расстояние, на которое ваши светодиодные ленты могут эффективно покрываться. Вы можете использовать этот разъем для соединения одноцветных и RGB-светодиодных лент вместе.

    б). Соединитель для светодиодных лент без пайки: хотя зажимы для бегемотов отлично подходят для соединения отдельных светодиодных лент друг с другом, у них недостаточно места для соединения параллельных светодиодных лент друг с другом. Вот где этот более крупный разъем для светодиодных лент без пайки вступает в игру. В нем достаточно места для соединения нескольких светодиодных лент друг с другом.

Этот разъем можно использовать для соединения одноцветных светодиодных лент и RGB-светодиодов. Он также совместим с диммируемыми светодиодными лентами. Пластиковые зажимы удерживают светодиодные ленты на месте и обеспечивают надежное соединение.

    в). Соединитель для светодиодных проводов без припоя: для вашего проекта могут потребоваться светодиодные ленты, огибающие угол или необычной формы.Вот где пригодятся разъемы для светодиодных проводов без пайки. Эти разъемы для проводов имеют зажимы на обоих концах, поэтому вы можете использовать их для соединения двух светодиодных лент друг с другом. Они отлично подходят для увеличения длины светодиодных лент.

Источник: Elstar

Соединитель для проводов — отличный способ закрыть углы и другие области вашего пространства, где вам не нужен свет. Это потому, что на этих проводах не установлены светодиоды. Их можно использовать только для увеличения длины полос.Вы можете соединять между собой как одноцветные, так и светодиодные ленты RGB.

2. Пайка

Несмотря на то, что защелкивание является простым и удобным способом соединения светодиодных лент друг с другом, в некоторых случаях защелкивание невозможно. Например, если вы соединяете планки, которые будут монтироваться с помощью алюминиевых рамок, для их соединения нельзя использовать клипсы. В этом случае вам придется припаять светодиодные ленты друг к другу.

Источник: https://www.instructables.com

Пайка светодиодных лент друг к другу не очень сложный процесс. Тем не менее, это требует некоторого специализированного оборудования и требует некоторого обучения. Чтобы спаять две светодиодные ленты вместе, вам нужно разрезать полосы до нужного вам размера, снять покрытие, чтобы обнажить полосу, точно совместить концы обеих полосок и спаять их вместе.

Факторы, которые следует учитывать при обрезании и пайке светодиодных лент

Хотя обрезание и пайка — это два разных метода соединения светодиодных лент, оба имеют определенные требования к работе.

Вот некоторые факторы, которые следует учитывать при соединении светодиодных лент друг с другом:

      ●  Всегда отрезайте светодиодные провода от медных соединений, которые вы найдете через каждые 2 дюйма или около того в светодиодных лентах. Это важно, чтобы основные компоненты светодиодов на лентах не были повреждены.

      ●  Для пайки и обрезки светодиодные ленты должны быть открыты. Поэтому аккуратно снимите пластиковый кожух лент вплотную к медным соединениям. Не забудьте также раскрыть надпись.Этот шаг не требуется при использовании соединителей бегемота

      ●  При соединении лент с помощью пайки или проводных соединителей убедитесь, что правильные провода на каждой светодиодной ленте совпадают друг с другом. Итак, красный соединяется с красным, зеленый с зеленым и так далее.

      ●  Всегда используйте термоусадочную крышку для защиты соединений. Внутренние и наружные термоусадочные покрытия различаются, поэтому убедитесь, что вы выбрали правильный вариант.

Как подключить светодиодные ленты к источнику питания

Теперь, когда ваши светодиодные ленты подключены, давайте посмотрим, как вы можете подключить светодиодные ленты к источнику питания .Есть много способов подключить световые полосы к источнику питания. Вы можете подключить каждую полосу непосредственно к розетке, что особенно полезно при освещении небольших помещений или проектов. Для соединения можно использовать зажимы для светодиодных лент. Или вы можете напрямую подключить светодиоды к основному источнику питания вашего дома или здания. Последнее обычно рекомендуется для более крупных проектов, таких как освещение всего здания или офиса.

Независимо от того, какой способ подключения светодиодных фонарей к источнику питания вы выберете, необходимо заранее предпринять определенные шаги, чтобы принять правильное решение.

Шаг 1: Расчет мощности светодиодной ленты

В идеале вы уже должны иметь представление о том, какая мощность потребуется для работы ваших светодиодных лент. Однако после разрезания и соединения лент в число могут быть добавлены или вычтены некоторые числа. Итак, рассчитайте общую мощность, необходимую для питания ваших гибких светодиодных лент.

Это можно легко сделать, умножив длину полосы на мощность на метр полосы. Например, если у вас 3.Лента длиной 8 м с потребляемой мощностью 5 Вт/м, для ее питания потребуется трансформатор мощностью не менее 19 Вт. Информацию о потребляемой мощности каждой светодиодной ленты можно найти на ее упаковке или на веб-сайте производителя.

Еще одним соображением при расчете мощности ленты является требуемое напряжение для ленты. Как правило, светодиодные ленты требуют напряжения 12 В или 24 В. Вы должны выбрать источник питания, совместимый с напряжением светодиодной ленты, иначе она может не работать.

Если вы используете одну и ту же светодиодную ленту для всего проекта, умножьте длину всей ленты, которую вы хотите питать от одного источника, на мощность на метр. Это даст вам мощность вашего источника питания. Если вы используете разные типы светодиодных лент, рассчитайте требуемую мощность для каждого из них и добавьте все это. Это даст вам представление о том, сколько сока им нужно для работы.

Шаг 2: Найдите совместимый источник питания

Теперь, когда вы знаете, какая мощность требуется для работы ваших светодиодных лент, следующим шагом будет выбор правильного источника питания.Вам нужно выбрать источник питания, который будет использовать только 80% своей общей мощности для работы светодиодных лент. Это важно для долговечности как вашего блока питания, так и светодиодных лент.

Например, если требуемая мощность светодиодной ленты составляет 19 Вт, вам потребуется источник питания с минимальной выходной мощностью 23 Вт (19/0,8). Это убережет блок питания от перегрева. Как только вы уменьшите минимальную требуемую мощность, выберите один из трех вариантов подачи питания на ленточные светильники:

    a). Розетки или подключаемые модули: вы можете выбрать питание светодиодов, подключив их к розеткам в вашем помещении. Для этого вам понадобится хороший настольный блок питания для светодиодов. Просто подключите один конец блока питания к светодиодным лентам, а другой — к розетке, чтобы зажечь ленты. Это хороший вариант для использования светодиодных ленточных светильников в домах, небольших помещениях, а также для рабочего или акцентного освещения.

    б). Жесткая проводка: вы можете подключить светодиодные ленты непосредственно к электропроводке в вашем помещении.Это эффективный способ питания ваших ленточных светильников, особенно если вы освещаете промышленное или коммерческое помещение. Вам понадобится блок питания для светодиодов в алюминиевом корпусе, чтобы подключить светодиодные ленты, и лучше всего с этим процессом справятся профессионалы.

    в). Батареи: вы можете использовать батареи для питания светодиодных лент. Это хороший вариант, если вы хотите подключить небольшой акцент или взять с собой светодиодные фонари.

Шаг 3: Подключение светодиодной ленты к источнику питания

После выбора правильного источника питания пришло время подключить к нему светодиодные ленты.Как упоминалось ранее, вы можете подключить светодиодную ленту к источнику питания через розетку или с помощью проводной проводки.

Если вы решите подключить светодиодные ленты к розетке, есть два способа сделать это:

Первый — подключить каждую длину ленты к одному настольному блоку питания, который затем можно подключить к розетке. .

Второй способ заключается в соединении параллельных светодиодных лент вместе с помощью зажима для проволоки и подключения зажима для провода к розетке.Оба этих способа помогут вам осветить помещение, не беспокоясь о падении напряжения. Вы также можете использовать штепсельные разъемы светодиодных лент для прямого подключения лент к источникам питания .

Заключение

Светодиодные ленты — отличный способ осветить ваши проекты. Они достаточно гибкие, чтобы поместиться в ограниченном пространстве, и их легко установить. Они оставляют очень небольшой углеродный след и не выделяют много тепла. Вам не нужно беспокоиться о затратах на техническое обслуживание, и они более энергоэффективны, чем традиционные источники освещения.Вы можете легко соединить светодиодные ленты вместе, чтобы они соответствовали вашему пространству.

Ищете светодиодные ленты на заказ? Обратитесь к нам, и мы разработаем индивидуальные светодиодные ленты, длина которых будет идеально подходить для вашего проекта.

Как повесить светодиодную ленту — видеоинструкция прилагается

Руководство по установке предназначено для комплекта светодиодных лент на 12 В. Светодиодные ленты отлично подходят для украшения вашего дома. Его простой и превосходный дизайн может украсить цвет домашнего стереофонического пространства и улучшить атмосферу.

Теперь вы можете посмотреть видео или выполнить шаги ниже, чтобы узнать, как установить, разрезать и подключить светодиодные ленты.

Часть 1. Как установить светодиодные ленты

Часть 2. Как разрезать светодиодную ленту

Часть 3. Как соединить секции светодиодной ленты

Часть 1. Как установить светодиодные ленты?

Шаг 1. Высушите и очистите поверхность

Перед тем, как приклеить какие-либо ленточные светильники, очистите поверхность области, на которую вы будете размещать светильники.Это жизненно важно для того, чтобы сохранить его установленным в течение длительного времени. Ленты рекомендуется наносить на гладкие устойчивые поверхности. Его нельзя размещать на шероховатых или текстурированных поверхностях, а также на любых поверхностях, которые могут изгибаться или двигаться.

Шаг 2. Разверните светящуюся полосу, приклейте к поверхности

Светодиодные ленты поставляются в рулонах. Просто разверните отрезок светильника, с которым вы будете работать, снимите клейкую подложку и приклейте на нужную поверхность. Прижмите каждую часть полоски, чтобы она прочно приклеилась к поверхности и не имела пузырьков воздуха.

Вы можете использовать фиксирующие зажимы, чтобы усилить установку полосы света и гарантировать, что она останется на месте. Отклейте липкую ленту и наклейте ее на поверхность нелипкой частью над полосой света. При желании вы можете дополнительно закрепить зажим, прикрутив его к поверхности.

Примечание: Не все светодиодные ленты на lepro.com оснащены фиксирующими зажимами. При необходимости проверьте новые модели.

Шаг 3. Подключите светодиодную ленту и включите свет

После того, как ваши ленты закреплены, вы можете подключить их к контроллеру и адаптеру питания, а затем подключить к электрической розетке. Используя пульт дистанционного управления, сначала снимите изоляционный лист, нажмите любой цвет на пульте дистанционного управления, чтобы изменить цвет освещения.

Часть 2. Как разрезать светодиодную ленту

В каждой ленте есть специальные секции, где вы можете разрезать ленту. Убедитесь, что делаете чистый прямой рез только в этих обозначенных участках. Резка в непредусмотренном месте повредит полосу света.

Часть 3. Как соединить секции светодиодной ленты

Знаете ли вы, что вы можете спроектировать свои полосы света так, чтобы они делали изгибы и повороты, двигались по углам или даже по неровным поверхностям? Используйте угловые или прямые гибкие соединители и соединительные зажимы .

Чтобы соединить две секции световой ленты вместе, используйте соединительный зажим. Вставьте открытый конец каждой полоски в зажим, затем закройте его, чтобы зафиксировать.

Чтобы ваши световые полосы проходили вокруг угла, используйте один угловой соединитель и 2 соединительных зажима.

При необходимости вы даже можете заставить световые ленты перемещаться по неровным поверхностям. Подсоедините гибкий соединитель ленты к полосам света и над неровным участком. Подключите другой конец к остальной части освещения.

Теперь вы можете свободно менять и выбирать атмосферу светлого цвета, которую хотите. Если вы используете пульт дистанционного управления, не забудьте перед использованием отключить изоляционный лист батареи.

Для шероховатых поверхностей может потребоваться установка монтажных зажимов, чтобы полоса оставалась стабильной. Для влажных мест, таких как ванные комнаты, рекомендуется использовать водонепроницаемые ленты. И теперь вы можете проверить категорию светодиодных лент, чтобы получить больше.

Как установить светодиодную ленту, Как подключить светодиодную ленту

Установка светодиодной ленты для коммерческого дисплея

Это подробное всеобъемлющее руководство по установке светодиодных лент как для профессионалов, так и для любителей. В нем есть все, что вам нужно знать о том, как установить светодиодные ленты. В этом руководстве подробно изложены все знания, методы и примечания, заслуживающие внимания. Он также указывает на распространенные ошибки, которые допускают многие люди. Руководство по установке светодиодной ленты включает в себя подготовку к базовым знаниям, необходимые материалы и инструменты для установки, а также пошаговую фактическую установку.

Подробные шаги включают:

  • Как подключить светодиодные ленты к источнику питания
  • Как подключить несколько светодиодных лент к одному источнику питания
  • Как установить светодиодные ленты
  • Как подключить светодиодные ленты
  • Как разрезать светодиодные ленты
  • Как соединить светодиодные ленты вместе
  • Подключение светодиодной ленты RGB к контроллеру RGB
  • Как последовательно соединить светодиодные ленты
  • Как запитать светодиодную ленту
  • Как повесить или установить светодиодные ленты

Руководство по установке светодиодной ленты: пошаговая инструкция по установке

Новичок в светодиодных лентах?

Светодиодные ленты имеют множество преимуществ. Они работают от 12 В или 24 В постоянного тока, очень безопасного низкого напряжения. Они гибкие, чтобы формировать различные формы светового дизайна и наноситься на криволинейные поверхности. Благодаря тонкому и плоскому низкопрофильному корпусу полосовые светильники уникальны для создания освещения, не видя осветительного прибора.

Ленточные светильники можно резать и соединять, они поставляются с двусторонним клеем 3M, что упрощает их установку как внутри, так и снаружи помещений. Независимо от того, для коммерческого или жилого помещения, белые светодиодные ленты отлично подходят для окружающего освещения, акцентного освещения или рабочего освещения.Для создания атмосферы часто используются полосы RGB и цветные полосы мечты. Таким образом, полосовые светильники имеют широкий спектр применения и идеально подходят для проектов освещения своими руками.

Благодаря вышеперечисленным преимуществам светодиодные ленты становятся все более популярными. Многие пользователи хотят установить ленточные светильники самостоятельно, чтобы воплотить в жизнь свои замечательные идеи ленточных светильников. Это будет легко сделать после прочтения нашей инструкции по установке светодиодной ленты.

После прочтения этого всеобъемлющего руководства пользователи смогут устанавливать ленточные светильники как профессионалы, воплощая в жизнь свои желания или ленточные светильники, сделанные своими руками.Если после прочтения этой статьи вы все еще не знаете, как установить программу, обратитесь за профессиональной помощью. Теперь, пожалуйста, следуйте за нами, чтобы увидеть, как использовать светодиодные ленты.

Данное руководство по установке световой ленты состоит из трех частей:

  • Первая часть: базовые теоретические знания по установке. В этой части объясняются основные принципы установки ленточных светильников, а также разводка светодиодных ленточных светильников и источников питания.Это поможет вам иметь четкий план, где разместить полосы света и где установить блоки питания и т. д.

  • Вторая часть: необходимые расходные материалы и инструменты. В схеме установки в первой части указано, какие основные расходные материалы вам потребуются, например, сколько футов полосовых светильников и сколько контроллеров и блоков питания. Мы подробно объясняем эти основные поставки в этой части. В этой части также рассматриваются некоторые расходные материалы, которые не упоминаются в схеме, но которые, тем не менее, важны для установки, например, разъемы для светодиодов и алюминиевые профили для световых лент.

  • Третья часть: фактические шаги установки. В этой части мы обсудим этапы установки в практическом порядке. Следуйте за нами шаг за шагом для фактической работы по установке, например, как разрезать светодиодные ленты, подключить светодиодные ленты к источнику питания и многое другое.

Каждая часть этого руководства может работать независимо. Если вам нужно знать только одну часть, вы можете перейти к ней, не читая всю статью.

Первая часть: Основы подготовки к установке светодиодной ленты

Здесь вы узнаете схему установки световой ленты. Подобно тому, как разные комнаты имеют разную планировку, в этой части объясняется разная схема проводки ленточных светильников, контроллеров, источников питания и точек подачи питания соответственно.

Как расположение проводки повлияет на ваш проект? План размещения будет напрямую определять работу по установке и косвенно влиять на стоимость вашего проекта. Хотя световая полоса для проекта может иметь фиксированную длину, различное расположение проводки может привести к различному количеству источников питания и контроллеров.Следовательно, стоимость запчастей и работы будет разной.

Иногда фактические обстоятельства для подключения требуют, чтобы вы сделали выбор между лентами на 12 В и 24 В, что, в свою очередь, может потребовать различных источников питания. В этом смысле знания в этой части также помогут вам подготовиться к выбору деталей позже.


Как подключить светодиодную ленту к блоку питания?

Сначала давайте рассмотрим базовую теорию установки, чтобы у нас было понимание связи между световой лентой, источником питания светодиодов и контроллером светодиодной ленты.


Простая установка


1. Подключите одну светодиодную ленту к одному источнику питания

.

Для простой установки потребуется светодиодная лента, соответствующий источник питания и, в некоторых случаях, светодиодные провода. Подключите один конец источника питания к низковольтной светодиодной ленте 12 В или светодиодной ленте 24 В, а другой конец к домашней электросети 110 В. Источник питания должен обеспечивать надлежащее напряжение и достаточную силу тока для световой полосы.

При подключении источника питания к световой ленте обязательно обратите внимание на полярность (+, -).Соединение с неправильной полярностью может привести к повреждению светодиодов. Светодиодные ленты на 12 В и 24 В не являются прямыми проводными лентами. Не подключайте их напрямую к электросети 110 В.

На рисунке ниже показана простая установка одной световой ленты и адаптера питания. Просто нужно подключить штекерные разъемы постоянного тока к розетке, не нужны другие разъемы. Пока он подключен, вам не нужно беспокоиться о полярности + или -.

2. Подключите две светодиодные ленты к одному блоку питания

.

Один адаптер питания может обеспечить питание двух световых полос.Вам нужен только двусторонний разветвитель питания для подключения к двум световым полосам. Обратите внимание, что мощность световой ленты не может превышать выходную мощность адаптера светодиодной ленты. Адаптер питания обычно не превышает 120 Вт. Таким образом, каждая световая полоса может иметь максимальную мощность 50 Вт.

3. Установка светодиодной ленты с контроллером.
  • 3-1. Установите одноцветные ленточные светильники с помощью светодиодного диммера.
    Для регулировки уровня яркости одноцветных светодиодных лент необходимо использовать светодиодный диммер, который размещается между световой лентой и блоком питания.Одноцветные полосы света включают белый, красный, зеленый, синий, УФ-черный и т. Д. Светодиодный диммер

    иногда называют контроллером светодиодного переключателя. Большинством контроллеров можно управлять с помощью пульта дистанционного управления. На некоторых контроллерах также есть кнопки или клавиши управления. Как обычно, важно, чтобы напряжение и максимальная сила тока соответствовали полосам света.

  • 3-2. Установите настраиваемые белые светодиодные ленты с помощью настраиваемых контроллеров белых светодиодов
    . Для настраиваемых белых светодиодных лент требуется настраиваемый контроллер белых светодиодов.Светодиодные узлы как теплого белого, так и холодного белого цвета монтируются на поверхности на перестраиваемых белых полосах. Регулируемый контроллер белого светодиода настраивает относительный уровень яркости узлов теплого белого и холодного белого, смесь которых генерирует белый свет различной цветовой температуры.

    Регулируемый белый контроллер по установке аналогичен диммеру, за исключением того, что имеет еще один отрицательный канал.

  • 3-3. Как подключить RGB светодиодную ленту к блоку питания?
    Контроллер RGB LED требуется для работы светодиодных лент RGB.Контроллеры RGB берут на себя управление цветом для полос RGB, включая выбор и изменение цвета, режимы изменения цвета, а также уровень яркости. Чтобы установить RGB-светильники, вам также понадобится соответствующий источник питания. Точно так же вам понадобится контроллер RGBW для работы полос RGBW.

Большая установка: как подключить несколько светодиодных лент к одному блоку питания.

На изображении выше две настраиваемые белые светодиодные ленты установлены непрерывно и подключены к одному источнику питания через контроллер.Питание подается через две точки питания. Он установлен таким образом, потому что падение напряжения вдоль световой полосы сделает заднюю часть световой полосы не такой яркой, как передняя часть.

Из-за падения напряжения полосовые светильники рассчитаны на максимальную рабочую длину при питании от одного конца. Ленточные огни на 12 В работают до 16,4 футов (5 м). Версия на 24 В может иметь длину 16,4 фута (5 м) или 32,8 фута (10 м), в зависимости от мощности и длины устройства. Другими словами, длина световой полосы связана с ее расчетным напряжением, током и мощностью.

Два основных фактора, определяющих максимальную рабочую длину светодиодной ленты
1. Падение напряжения. Наиболее часто встречающиеся ленточные светильники работают от постоянного напряжения. Падение напряжения существует на световой полосе от начала до конца и накапливается по всей полосе.

Световая полоса работает нормально, пока падение напряжения не достигнет порогового значения. За порогом уровень яркости светодиодов падает настолько, что становится заметным невооруженным глазом.Чем длиннее световая полоса, тем больше падение напряжения.

Светодиодные ленты с устройствами постоянного тока в определенной степени решают проблему падения напряжения. Устройства постоянного тока поддерживают стабильный ток для светодиодов вдоль ленты, поэтому длина ленты может составлять 10 или 20 м. Тип полосовых огней называется полосовыми светильниками с регулируемым током или полосовыми светильниками постоянного тока. Но даже этот тип ленточных светильников не может превышать определенную рабочую длину из-за приведенного ниже фактора.

2. Перегрузка по току. Электрический ток накапливается вдоль световой ленты, поскольку сегменты светодиодной ленты предназначены для работы в параллельных цепях. Один сегмент представляет собой разрезаемую единицу. Плата гибкой печатной платы (FPC) рассчитана на электрический ток до предела.

Если световая полоса слишком длинная (сегментов слишком много), то суммарный ток превысит предельный ток, с которым может справиться плата FPC, что приведет к перегрузке по току. Перегрузка по току вызовет слишком большой резистивный нагрев и, следовательно, повреждение светодиодной ленты.По этой же причине 12-вольтовые ленточные светильники имеют длину 16,4 фута (5 м).

Наши ленточные светильники с регулируемым током также рассчитаны на такую ​​длину, при которой лента может безопасно выдерживать ток. Продаваемая катушка имеет максимальную длину, которую можно установить для непрерывной работы. Если вы хотите установить длиннее проектной максимальной длины, потребуются дополнительные точки подачи электроэнергии.

Поэтому мы рекомендуем подавать питание на каждые 16,4 футов (5 м) 12-вольтовых лент, если они установлены непрерывно.В противном случае на проводники на световой полосе будет отрицательно воздействовать слишком большой ток.

Если вы устанавливаете светодиодные ленты на 12 В длиной до 32,8 футов (10 м), питание может подаваться из средней точки таким образом, чтобы световая полоса проходила в пределах 16,4 футов (5 м) в обоих направлениях. Используйте светодиодный провод с большим номинальным током для этой установки.


Как установить светодиодную ленту?

Здесь мы объясним, как настроить светодиодные ленты для ситуаций, когда 16.Для установки используются полосы длиной 4 фута (5 м) и 32,8 фута (10 м). Установка или план установки проверяются по правилу 16,4 фута или 32,8 фута. Правило гласит: при питании с одной стороны световая полоса 12 В или 24 В не может непрерывно работать длиннее 16,4 футов или 32,8 футов. За пределами этой точки световая полоса будет иметь проблемы с менее яркими светодиодами и перегрузкой по току на полосе.

Но проекты внутреннего непрямого освещения часто требуют установки световых полос длиной более 16,4 футов или 32,8 футов.Например, периметр комнаты размером 15 футов x 15 футов (4,5 м x 4,5 м) составляет 18 м (59 футов).

Как установить светодиодную ленту в этой комнате? Некоторые полезные методы разводки могут решить эту проблему. Обычной практикой установки является использование углов комнаты в качестве точек подачи питания, независимо от того, нужно ли установить дополнительный блок питания или удлинить шнуры питания от существующего блока питания.

Зачем использовать углы комнаты? Это связано с тем, что в большинстве случаев светодиодные ленты не могут сами повернуться на 90 градусов в углах комнаты и должны быть разрезаны и соединены с помощью пайки или с использованием непаянных светодиодных разъемов.

Как подключить светодиодную ленту.

Приведенные ниже примеры установки светодиодных лент иллюстрируют различные способы подключения светодиодных лент. Монтаж проводов для светодиодных лент, описанный в приведенных ниже примерах, можно использовать в качестве руководства или правил по установке, а с регулировкой использовать для установки в проектах или помещениях с различной планировкой.

Поскольку единица измерения мощности для многих ленточных светильников указывается в Вт/м, для вашего удобства мы предоставляем единицы измерения как в футах, так и в метрах.Коэффициент преобразования: 1 метр = 3,28 фута.

1. Комната размером 15 футов x 15 футов (4,5 м x 4,5 м). Светодиодные ленты 24 В с высоким световым потоком, 5,5 Вт/фут (18 Вт/м).

Использование светодиодных лент на потолке в качестве непрямого освещения является эстетичным оформлением основного освещения помещения. Обычно в непрямом основном освещении используются полосы света высокой мощности. Важно спланировать установку таким образом, чтобы длина каждой стороны не превышала 16,4 фута (5 м).

Для 15 футов x 15 футов (4.5 м x 4,5 м), мы подключаем четыре светодиодных провода к контроллеру и протягиваем по одному светодиодному проводу в каждый угол комнаты, при этом каждый провод подключается к светодиодной ленте длиной 15 футов (4,5 м). Такая разводка проводов позволяет легко установить каждую сторону в пределах 16,4 футов (5 м).

Токовая нагрузка для каждого светодиодного провода составляет 3,44 А. Таким образом, в макете будет использоваться светодиодный контроллер с четырьмя выходными каналами с током более 3,44 А для каждого канала. Наши классические светодиодные контроллеры 4x5A, 4x6A или 4x8A имеют достаточную выходную мощность и идеально подходят для этой установки.

Ленточные светильники, которые мы используем, имеют высокий световой поток 5,5 Вт/фут (18 Вт/м), что отлично подходит для непрямого основного освещения помещения.

Световые полосы, подключенные к разным каналам контроллера, нельзя соединять вместе. Вы хотите убедиться, что каналы контроллера никак не связаны друг с другом.

2. Комната размером 11,5 х 15 футов (3,5 х 4,5 м). Светодиодные ленты 24 В, средний световой поток, 3 Вт/фут (10 Вт/м).

Это еще одна схема разводки светодиодной ленты для непрямого освещения.Ленточные светильники имеют выходную мощность 800-1000 лм/м, световую полосу средней светоотдачи, для которой обычно требуется, чтобы максимальная непрерывная длина не превышала 5 м (16,4 фута). Мы выбираем светлую ленту с 3 Вт/фут (10 Вт/м).

При планировке 11,5 футов x 15 футов (3,5 м x 4,5 м) мы делим комнату диагональной линией на две части. С длинной стеной 15 футов и короткой стеной 11,5 футов каждая секция имеет общую длину 26,5 футов (8 м), что больше 16,4 футов (5 м). Таким образом, мы питаем полосу света из угла, где встречаются длинная и короткая стены.Максимальная длина световой полосы, питаемой с одной стороны, составляет 15 футов вдоль длинной стены, менее 16,4 футов (5 м).

В приведенной выше разводке проводов каждая точка подачи питания имеет токовую нагрузку 1,44 А + 1,88 А = 3,32 А. Токовая нагрузка для всей установки составит 2 x 3,32 А = 6,64 А. Мы выбираем классический контроллер с выходом 1 x 8A. Контроллер имеет один канал, который можно подключить двумя светодиодными проводами от двух точек питания. Или мы можем использовать блочную клемму для подключения обоих светодиодных проводов.

3.Комната нестандартной планировки. Общая длина периметра составляет 82 фута (25 м), как показано ниже. Используйте светодиодные ленты RGB 24 В, средней мощности, 3,66 Вт/фут (12 Вт/м).

С этой неправильной планировкой мы собираемся спланировать классическую большую установку RGB-светильников. Лента на 24 В со средней выходной мощностью 3,66 Вт / фут (12 Вт / м). Максимальная непрерывная длина этой световой ленты составляет 32,8 фута (10 м).

Как показано на приведенной выше схеме проводки, мы питаем полосовые огни от трех точек питания: A, B и C, каждая сторона имеет длину 15 футов (4,5 м). 5 м), 24,6 фута (7,5 м), 24,6 фута (7,5 м) и 18 футов (5,5 м). Ни один из них не превышает расчетную длину 32,8 фута (10 м).

Поскольку провода светодиодов RGB имеют 4 контакта, мы можем разделить каждый канал контроллера RGB с помощью соединительных разъемов или разъемов клеммной колодки. Четыре жгута 4-контактного кабеля RGB вытягиваются из разъемов для сращивания и размещаются в трех точках подачи, причем два жгута размещаются в точке B и по одному жгуту в точках A и C.

Выберите правильный контроллер RGB.Важно рассчитать наибольшую токовую нагрузку в точках питания. Точка B имеет наибольшую токовую нагрузку, 3,75 А на каждый жгут проводов. Таким образом, контроллеры 4x5A, 4x6A или 4x8A будут работать для установки без проблем.

Вторая часть: Расходные материалы и инструменты, необходимые для установки светодиодной ленты.

В этой части мы обсудим расходные материалы и инструменты, необходимые для установки светодиодных лент, включая световые ленты, блок питания, светодиодный контроллер, светодиодные разъемы и провода. Алюминиевый экструзионный профиль полосы света является дополнительным для управления теплом полосы света. Даются советы и рекомендации по выбору расходных материалов. Вы можете обратиться к соответствующим категориям для получения более подробной информации о расходных материалах.

1. Выберите светодиодные ленты (одноцветные, настраиваемый белый, RGB, RGBW, RGB+CCT и т. д.)

Будь то гостиная, кухня, офис или коммерческие помещения, светодиодные ленты теперь могут обеспечить приятное освещение в любом месте. Маленькие светодиоды могут не только обеспечить акцентное освещение области, но и красиво осветить всю комнату.Современные светодиоды абсолютно достаточно яркие для любых проектов.

Прежде чем купить светодиодную ленту, необходимо учесть множество факторов. Для полос белого света необходимо выбрать цветовую температуру, яркость, индекс цветопередачи и т. д. Для цветных световых полос доступны красный, зеленый, синий или многоцветный режим RGB, RGBW, RGB+CCT и т. д. Как выбрать лучшую полосу свет для вашего проекта, пожалуйста, обратитесь к статье в категории ленточных светильников.

2. Блоки питания 12 В, 24 В, включая адаптер питания и импульсный блок питания.

Источник питания для светодиодов также взаимозаменяемо называют светодиодным драйвером или светодиодным трансформатором. Блоки питания подключаются к домашней электросети 110 В и обеспечивают светодиодные ленты питанием 12 В или 24 В постоянного тока. Надлежащий источник питания должен иметь не только правильное напряжение (12 В или 24 В) и выходной ток, но и достаточную мощность для питания световых полос.

Чтобы правильно выбрать блок питания для светодиодных лент, в первую очередь рассчитывается мощность устанавливаемых лент.

Формула: мощность световой полосы = длина световой полосы x мощность/метр.

Потребляемая мощность устанавливаемых светодиодных лент равна длине светодиодной ленты, умноженной на мощность в ваттах на единицу длины. Например, для 5-метровой светодиодной ленты 24 В, 10 Вт/м, какой источник питания следует использовать? Ответ: 60 Вт.

Потребляемая мощность светодиодной ленты составляет 5 м x 10 Вт/м = 50 Вт. Но блок питания не должен использоваться при полной нагрузке. Обычно следует выделять на 15-20% больше емкости. Таким образом, блок питания должен быть 50 Вт * 1.2=60 Вт.

Светодиодные ленты работают от постоянного тока (DC), поэтому можно использовать только адаптер питания постоянного тока или блок питания. Силовые трансформаторы переменного тока в переменный не подходят. Они уничтожат светодиодные ленты.

3. Светодиодный контроллер.

Светодиодный контроллер может регулировать уровень яркости и управлять цветами светодиодов. Как уже говорилось, светодиодные контроллеры являются необязательными для одноцветных полосовых огней, но необходимы для настраиваемых белых, RGB и RGBW полосовых огней.

Не стоит недооценивать важность согласования мощностей различных электрических частей при установке ленточных светильников. Некоторые пользователи подключают слишком длинные ленты на простой светодиодный контроллер. Это повредит контроллер. Пожалуйста, используйте приведенную ниже формулу для расчета тока, потребляемого ленточными светильниками:

Ток в амперах (А) = Общая мощность подключенных светодиодных лент (Вт) / Напряжение (В)

Например, если светодиодная лента RGBW мощностью 18 Вт/м установлена ​​на протяжении 25 м, общая мощность составит 450 Вт (когда все цвета и белые светодиоды работают на полную яркость). 450 Вт разделить на 24 В, ток 19 А, что составляет почти 5 А для каждого канала (R, G, B и W)! Для простого контроллера ток был бы слишком большим.

4. Разъем для светодиодной ленты и светодиодный провод.

Выберите правильные разъемы для светодиодов без пайки в соответствии с типом и шириной ваших светодиодных лент. Есть две важные характеристики при выборе разъемов для светодиодных лент.

  • Одной из характеристик является количество контактов проводника разъема. При установке светодиодных лент обычно используются одноцветные (2 контакта), настраиваемые белые (двойной белый, 3 контакта), RGB (4 контакта) и RGBW (5 контактов).Таким образом, светодиодные разъемы также имеют 2 контакта, 3 контакта, 4 контакта и 5 контактов.

  • Другой спецификацией является ширина. Ширина наиболее часто встречающихся разъемов для светодиодов составляет 8 мм, 10 мм и 12 мм. Что касается ширины водонепроницаемого соединителя светодиодной ленты, пожалуйста, внимательно прочитайте спецификацию, чтобы узнать, какая ширина соответствует ширине светодиодных лент.

При покупке светодиодных разъемов убедитесь, что количество контактов и ширина соответствуют светодиодной ленте. В противном случае разъемы не будут работать. Светодиодные разъемы подходят как для 12В, так и для 24В светодиодных лент.

Общие типы светодиодов включают 3528, 2835, 2216 и 5050. Хотя типы светодиодов различаются, способ подключения ленточных светильников аналогичен. Итак, разъемы одинаковы для светодиодных лент разных типов светодиодов.

Во время установки световой ленты существует много типов соединений, в том числе соединение ленты с полосой, соединение полосы с источником питания, полоса с контроллером, соединение контроллера с источником питания и т. д. Обычно мы соединяем двумя способами: пайкой или с помощью разъемы для светодиодов без пайки.

  • Использование разъемов для светодиодов без пайки. В связи с быстрым развитием светодиодных лент, светодиодные соединители без пайки также получили быстрое развитие. На сегодняшний день беспаечные разъемы для светодиодов могут помочь вам выполнить большинство проектов.

    Различные соединители разработаны, чтобы помочь вам в быстрой установке различных ленточных светильников. Качественные разъемы обеспечивают устойчивое и долговечное соединение, не беспокоясь о том, что они ослабнут или отвалятся.

    Для получения дополнительной информации о том, как выбрать разъемы для светодиодов и провода для светодиодов, обратитесь к категории разъемов для светодиодов.

  • Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для протекания тока. Паять светодиодные ленты и провода не так уж сложно. Инструменты, детали и материалы для пайки легко найти. Немного потренировавшись, вы сможете установить наилучшее соединение припоя.

Для получения дополнительной информации о том, как выбрать светодиодные разъемы и светодиодный провод, обратитесь к категории светодиодных разъемов.

  • Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для протекания тока. Паять светодиодные ленты и провода не так уж сложно. Инструменты, детали и материалы для пайки легко найти. Немного потренировавшись, вы сможете установить наилучшее соединение припоя.

Также важно выбрать светодиодный провод, который сделает вашу установку плавной и быстрой. Качественный светодиодный провод должен соответствовать вашим требованиям к установке и иметь удовлетворительные характеристики, такие как достаточный номинальный ток, хорошая изоляция, огнестойкость и т. д.

5. Алюминиевый профиль для установки светодиодной ленты.

Светодиодный алюминиевый профиль не является обязательным для установки светодиодных лент. Использование алюминиевого профиля для ленточных светильников имеет много преимуществ.

  • Служат в качестве теплоотвода для лучшего управления теплом полосы света.
  • Работает как монтажный мост, обеспечивая лучшую монтажную поверхность для установки ленточных светильников.
  • Обеспечивает лучшее рассеивание света через крышку рассеивателя.
  • Защита светодиодных лент от пыли, ударов и т. д.

Как и любые светодиодные светильники, светодиодные ленты при работе выделяют тепло. Светодиод чувствителен, и перегрев со временем приведет к снижению его яркости. Специально для разработки в последние годы светодиодные ленты разработали модели с более высокой выходной мощностью для удовлетворения различных потребностей применения. Эти полосы света особенно нужны для лучшего управления теплом.

Во избежание перегрева рекомендуется использовать все мощные светодиодные ленты с системой охлаждения.Анодный оксид алюминия – лучший выбор. Он не только охлаждает светодиодные ленты, но и его анодно-оксидная пленка может предотвратить возможные короткие замыкания, случайно вызванные любым оголенным металлом на светодиодных лентах.

6. Типовой перечень расходных материалов и инструментов для монтажа ленты.

  • Светодиодные ленты.
  • Блоки питания или адаптеры питания.
  • Светодиодные контроллеры или светодиодные диммеры.
  • Светодиодные разъемы.
  • Светодиодный провод, кабель, гайки.
  • Рулетка измерительная.
  • Инструмент для зачистки проводов.
  • Черная изолента.
  • Острые ножницы.
  • Отвертки.

Третья часть: Фактические шаги по установке светодиодной ленты.

В этой части мы объясняем фактические шаги по установке светодиодных лент. Обсуждаемые шаги включают в себя подготовку монтажной поверхности, измерение и обрезку световой ленты, соединение полос вместе, подключение полос к контроллерам и источникам питания и т. д. В нем рассматриваются практические знания по установке, а также распространенные ошибки, которых следует избегать.

Шаг 1. Тестовые расходные материалы, которые необходимо установить.

Перед установкой рекомендуется протестировать расходные материалы, включая светодиодные ленты и контроллеры. Тест гарантирует, что полоса света готова и работает, цвет и цветовая температура соответствуют вашим требованиям, светодиодные контроллеры работают хорошо и могут создавать нужные вам световые эффекты.

Шаг 2. Подготовьте монтажные поверхности.

Хорошо подготовленные монтажные поверхности облегчат быстрый и надежный монтаж ленточных светильников.Для достижения оптимальной адгезии монтажные поверхности или поверхности склеивания должны быть чистыми, сухими и хорошо унифицированными. Подготовка поверхности включает в себя удаление грязи, масла и других загрязнений.

Типичным растворителем для очистки поверхности является раствор на основе изопропилового спирта (IPA), 70% IPA и 30% воды. Для маслянистого субстрата используйте ацетон вместо IPA. Соблюдайте надлежащие меры предосторожности при работе с растворителями. Нанесите адгезивную грунтовку, чтобы усилить сцепление. В некоторых случаях шлифование поверхности подложки может помочь удалить масляные слои и другие загрязнения.В ожидании высыхания подготовленных поверхностей мы можем перейти к следующим шагам.

Шаг 3. Измерьте длину.

Ранее, в первой части, при планировании установки световой полосы, вы, возможно, измерили общую длину необходимых световых полос. Теперь нам нужно измерить длину каждой ноги установки. Как упоминалось ранее, в большинстве случаев полосу света необходимо обрезать в месте поворота. Делайте заметки о своих измерениях, так как они понадобятся вам позже при резке светодиодных лент.

Шаг 4. Как разрезать светодиодную ленту?

Разрезать светодиодную ленту проще всего. Любой, кто умеет пользоваться ножницами, может это сделать. Линии резки отмечаются каждым разрезаемым сегментом на светодиодной ленте. Наиболее распространенные светодиодные ленты можно разрезать через каждые три или шесть светодиодов.

Наши белые полосы света 5050 специально разработаны для того, чтобы их можно было разрезать очень короткими шагами, каждый светодиод или каждые два светодиода. Короткий шаг резки идеально подходит для точной длины установки.

Резка должна производиться точно по линии реза, чтобы на обоих концах полосы имелись медные контактные площадки достаточного размера. Медные контактные площадки служат в качестве основания для пайки или в качестве точек соединения для разъемов светодиодов без пайки.

Когда вы разрезаете, вы можете четко видеть метки электрической полярности + и — для одноцветных полосовых огней. Для настраиваемых полос белого, RGB и RGBW метки обычно представляют собой положительную метку + и цветовые метки G (зеленый), R (красный), B (синий), WW (теплый белый), CW (холодный белый). Цветовые метки — отрицательные полярности.

+ и — на одноцветных светодиодных лентах

+ и цветовые метки на светодиодных лентах RGB


Шаг 5. Как соединить светодиодные ленты между собой?

Подключайте подключаемые светодиодные ленты, в основном, для поворотов на 90 градусов или прямого соединения ленты с полосой. Соединения с поворотом на 90 градусов обычно используются для угловой установки.

1. Быстроразъемные разъемы для светодиодов без пайки. Светодиодные ленты можно быстро подключить с помощью непаянных разъемов.Чтобы использовать светодиодную ленту для зачистки разъемов:

  • Ослабьте стопорную накладку на разъеме.
  • Отклейте небольшой участок защитной плёнки ленты 3M с обратной стороны световой полосы.
  • Вставьте конец световой полосы в коннектор, совместив медные контактные площадки линейки с токопроводящими контактами коннектора.
  • Закройте блокировочную пластину, чтобы зафиксировать соединение между планкой и соединителем.

2. Повторите описанные выше шаги, чтобы подключить другую полосу к другому концу разъема.Убедитесь, что полярность световой полосы и разъема совпадает. Неправильная полярность подключения может привести к повреждению полос и разъемов.

3. Там, где световые полосы должны поворачиваться, не скручивайте светодиодную ленту. Если есть проблемы с поворотами, лучше отрезать световую полосу и использовать плоские и короткие светодиодные разъемы для подключения поворотов.

4. Пайка иногда необходима для соединения ленточных светильников, особенно когда возникают трудности с использованием разъемов без пайки.Когда вы не можете найти подходящий разъем, вы можете сделать профессиональное соединение с помощью пайки. Паяное соединение более эстетично.

5. Специальные водонепроницаемые ленточные соединители предназначены для быстрого подключения водонепроницаемых ленточных светильников (IP65, IP67, IP68).

Шаг 6. Как подключить светодиодные ленты к блоку питания?

Для одноцветных ленточных светильников вы можете напрямую подключить светодиодные ленты к источнику питания, подключив V+ к V+, V- к V-. Необходимо обратить внимание и правильно сопоставить электрические полярности.Неправильная полярность подключения может привести к выходу из строя ленточных светильников. При желании между светодиодной лентой и блоком питания можно установить диммер для регулировки уровня яркости ленты.

Адаптер питания проще подключить к светодиодной ленте. Оба имеют коаксиальный разъем постоянного тока. Просто подключите штекерный разъем постоянного тока к гнездовому разъему постоянного тока. Для получения дополнительной информации о том, как подключить адаптер питания к световой полосе, обратитесь к категории адаптеров питания.

Подключите светодиодную ленту RGB к контроллеру RGB .

Светодиодные полосы RGB должны работать с помощью контроллера RGB, который берет на себя функцию управления цветом. Подключение RGB-светильников к контроллеру может осуществляться разными способами, в зависимости от типа контроллера RGB.

Один тип контроллеров имеет клеммы для подключения проводов, отмеченные +, G (зеленый), R (красный), B (синий), аналогичные меткам на лентах RGB. В этом случае подключите 4-контактный кабель светодиода RGB к клеммам, положительный провод к клемме +, провод G к клемме G, провод R к клемме R и провод B к клемме B.Затем мы подключаем контроллер RGB к источнику питания с помощью кабеля питания или разъема постоянного тока. Положительный кабель питания соединяется с положительной входной клеммой на контроллере, и то же самое с отрицательным соединением.

Контроллеры RGB другого типа имеют 4-контактные разъемы. Подключить его к RGB-светильникам очень просто, соединив вместе 4-контактные разъемы на контроллере с 4-контактным разъемом на световой ленте.

Как соединить светодиодные ленты последовательно?

Светодиодные ленты предназначены для непрерывной работы до определенного предела из-за падения напряжения и проблем с нагрузкой по току.Это ограничение создает трудности при последовательном соединении светодиодных лент для обеспечения более длительной установки. В предыдущих частях мы создали несколько примеров разводки, чтобы обойти проблемы. Теперь мы посмотрим на фактические соединения проводов.

В качестве примера мы используем установку RGB-светильника, потому что он является самым сложным среди установок ленточных светильников. Ленточные RGB-светильники настроены на длину 16,4 фута (5 м) или 32,8 фута (10 м). Для установки более длинной полосы RGB используются усилители RGB LED для усиления управляющих сигналов.Ниже приведены иллюстрации проводки для установки с контроллером RGB и усилителем.

Для установки на приведенном выше рисунке контроллер RGB и усилители светодиодов подключены к одному и тому же источнику питания.

В соответствии с приведенной выше схемой подключения контроллер RGB и светодиодные усилители подключаются к разным источникам питания.

Шаг 7. Как запитать светодиодную ленту?

Подключение светодиодной ленты к электросети осуществляется путем подключения ленты к блоку питания светодиодов, а затем к домашней электросети 110В.Фактически это блок питания, который непосредственно обеспечивает питание светодиодных лент.

Входные клеммы для источника питания отмечены буквами L, N, G, L для провода под напряжением, N для нейтрального провода и G для провода заземления. Клемма заземления часто маркируется символом заземления. По трем силовым проводам L, N, G источники питания подключаются к электрической системе.


Шаг 8. Проверьте соединения.

Перед монтажом светодиодных лент очень важно проверить все соединения, которые мы сделали на предыдущих шагах.Тест заключается в том, чтобы убедиться, что все соединения работают хорошо, чтобы избежать неожиданностей после того, как мы установим полосы света.

После того, как светодиодная лента будет наклеена на скотч 3М, снять ее будет очень сложно. Даже если вам удалось это сделать, светодиодная лента может иметь потенциальные повреждения, вызванные стрессом во время ее снятия. Кроме того, вы не сможете установить надежное соединение, если будете использовать клейкую ленту 3M во второй раз.


Шаг 9. Установите светодиодную ленту, контроллер и блок питания.

Как повесить светодиодную ленту?

Существует два способа крепления светодиодной ленты. Один из способов — использовать двухсторонний скотч 3M, а другой — использовать монтажные кронштейны.

9.1 Установка с помощью ленты 3M.
Использование ленты 3M на обратной стороне светодиодной ленты, чтобы приклеить ее к монтажной поверхности, часто называется установкой «отклеить и приклеить». Для этого снимите защитную подкладку или защитную пленку ленты 3M примерно на два фута, приклейте двухфутовую световую ленту к рабочей поверхности, затем снимите еще на два фута и приклейте и так далее.

Нанесение световой полосы на два фута за раз может предотвратить запутывание световой полосы из-за запутывания или прилипания к пыли и т. Д. Советы: использование очистителя файлов для снятия защитной пленки ленты 3M очень полезно, если вам нужно очистить выключен много раз.

Чтобы избежать чрезмерного давления на светодиоды при наклеивании светодиодной ленты. Степень контакта клея с поверхностью напрямую влияет на прочность сцепления. Сильное давление при нанесении улучшает адгезионный контакт и, таким образом, повышает прочность сцепления.

Но не нажимайте слишком сильно, особенно на светодиоды и резисторы. Надавливать следует только на участки, где нет светодиодов или других электрических компонентов. Большой резиновый блокнот, например, ластик, может быть полезен.

9.2 Использование монтажных скоб для полос.
Другой способ повесить светодиодную ленту – это использовать крепежные скобы и винты для ленты с соответствующими интервалами вдоль ленты. Этот метод установки может быть хорошим выбором для наружного освещения.

Он также часто используется для внутренних помещений, где светодиодные ленты скрыты или невидимы, например, в потолочном освещении. Было бы трудно подготовить поверхность для нанесения, полную пыли, для удлинения на потолочных нишах. Кроме того, монтажные кронштейны не будут блокировать свет от светодиодов.

Наконец, установите светодиодный контроллер и блоки питания. Включите питание и наслаждайтесь ленточным освещением!

Прочитав это руководство по установке светодиодных лент, вы сможете установить ленточные светильники как профессионал.Если у вас есть какие-либо другие вопросы, пожалуйста, не стесняйтесь обращаться к нам. Мы всегда здесь, чтобы помочь вам.

Аксессуары для светодиодных лент

— все, что вам нужно для следующего проекта светодиодных лент

Завершение установки гибкой светодиодной ленты не должно быть сложным, упростите ее с помощью аксессуаров для ленты LEDSupply!

Светодиодные ленты

— самый популярный вариант для самостоятельного изготовления во многих жилых помещениях. Дискретные, самоклеящиеся ленты легко и безопасно использовать для освещения под шкафами, освещения сводов и различных приложений акцентного освещения, которые стали популярными благодаря постоянному развитию технологии светодиодных лент. Самое приятное… есть широкий ассортимент аксессуаров, которые делают 12-вольтовые светодиодные ленты удобными в использовании и упрощают установку!

Светодиодные ленты

В первую очередь важно ознакомиться с вариантами светодиодных лент и всеми основами их использования. LEDSupply предлагает светодиодные ленты для внутреннего и наружного использования в различных вариантах белого цвета, цветов или даже полосы с эффектом изменения цвета (также известные как полосы RGB). Наш последний выпуск блога предлагает отличное введение в светодиодные ленты 12 В, которые являются отличной отправной точкой для любых новичков в мире светодиодных лент.

Как питать

Для правильной работы гибких полос

LEDSupply требуется 12 В постоянного тока. Для домашнего использования требуется блок питания 12 В. Существуют подключаемые адаптеры питания для светодиодных ламп или трансформаторы на 12 В, которые напрямую подключаются к обычному домашнему напряжению сети переменного тока. Узнайте, как запитать светодиодные ленты прямо здесь.

Диммирование и управление светодиодными лентами

Как и в случае с большинством источников света, пользователи хотят контролировать свой свет. Со светодиодными лентами существует множество способов затемнения и управления.Наиболее распространенный вариант — использование встроенного контроллера диммирования. Диммеры для светодиодных лент на 12 В используют выход в режиме ШИМ для изменения света, исходящего от ленты. Лентам RGB нужен 3-канальный контроллер, который помогает смешивать разные цвета, создавая эффект изменения цвета, который многие хотят использовать для акцентного освещения.

Светодиодные контроллеры

Wi-Fi становятся самым популярным способом затемнения светодиодных лент, поскольку они дают вам возможность управлять ими прямо со смартфона или голосового помощника. Эти диммеры обладают множеством функций и являются лучшим вариантом, если вы управляете несколькими источниками света по всему дому. Контроллеры Wi-Fi Smart доступны в одноцветном или RGB-варианте.

Если в вашем доме есть диммирующая установка с обычным бытовым диммером, вам следует использовать блок питания для светодиодов с регулируемой яркостью.

Светодиодная лента с выключателем

Добавление выключателя к светодиодным лентам очень просто с помощью тумблера для светодиодных лент. Так же, как большинство людей хотят управлять своим светом, включение и выключение света с помощью простого переключателя является обязательным для многих проектов, как больших, так и малых.Тумблер соответствует 12-дюймовому кабелю с 2,1-миллиметровыми штыревыми и гнездовыми концами, идеально подходящим для использования с лентами на 12 В и подключаемым адаптером питания.

Для использования просто подключите блок питания к розетке кабеля, а другой конец подключите к полоске. Точно так же у вас есть светодиодная лента с выключателем, который можно включать и выключать в любое время.

Принадлежности для подключения светодиодных лент

Почти в каждом проекте светодиодных лент возникает необходимость соединения светодиодных лент вместе. Наиболее распространенные соединения светодиодной ленты:

Встык: Немного удлините световую полосу, вставив соединитель без зазоров между полосами

или

Соединитель светодиодной ленты с проводом: Соедините полосу с проводом, чтобы пройти расстояние, где свет не нужен, а затем подключите к следующему элементу ленты. Например, если вы работаете под освещением шкафа и есть небольшой перерыв в шкафах, где находится плита, но затем вам нужно продолжить работу светодиодной ленты с другой стороны.

Эти типы соединений легко выполняются с помощью защелкивающихся разъемов EZ для светодиодных лент. Разъемы для светодиодных лент работают с многожильным проводом калибра 20-22 и поставляются с 2-контактными разъемами для одноцветных лент или 4-контактными разъемами для светодиодных лент для RGB-лент. Следуйте этому полному руководству о том, как использовать их для вашего проекта.

Разделители светодиодных лент

Вы когда-нибудь задумывались, как подключить несколько полосок к одному источнику питания? Вот где разветвители светодиодных лент чрезвычайно полезны. Разветвители обычно называют Y-разветвителями или Y-кабелями из-за их способности разветвляться в двух разных направлениях.

Разветвители светодиодных лент

бывают 2-х, 3-х и 4-х полосных, что позволяет без проблем подключить до 4-х лент к одному адаптеру питания! Это очень удобно при прокладке лент в двух разных направлениях или параллельной прокладке светодиодных лент.

LEDSupply предлагает 4-контактные RGB-разветвители и одноцветные светодиодные разветвители. Для получения дополнительной информации об использовании светодиодных разветвителей для создания светодиодных лент см. это полезное руководство.

Перемычки для светодиодной ленты — удлинитель светодиодной ленты

Перемычки

— это в основном удлинительные кабели для светодиодных лент. Перемычки могут прыгать между полосами, но их основное назначение — создать зазор между источником питания светодиода и началом полосы света. Как и другие аксессуары для лент, соединительные кабели поставляются как в одноцветном исполнении, так и в вариантах со светодиодной лентой RGB.

Для одноцветных светодиодных лент требуется 2-контактный удлинительный кабель для светодиодов. Сами кабели заканчиваются на обоих концах общим номером 2.Переходники цилиндрической вилки размером 1 мм, которые используются со всеми одноцветными лентами и контроллерами диммирования. Перемычки имеют гнездовой разъем 2,1 мм в начале, который легко подключается к адаптеру питания 12 В. На противоположном конце есть штекер 2,1 мм, который подключается непосредственно к полосе света.

Одноцветные перемычки выпускаются длиной 1 метр (3,28 фута), 2 метра (6,56 фута) и 3 метра (9,84 фута).

Для работы полос

RGB требуется 4-контактная перемычка удлинительного кабеля RGB. Ленты RGB имеют 4-контактный дизайн, уникальный для полосок, меняющих цвет.Перемычки RGB оснащены таким же 4-контактным адаптером, обеспечивающим беспрепятственное соединение. Перемычки RGB поставляются с 4-контактным штекерным адаптером для подключения между 4-контактными гнездовыми разъемами, а затем подключаются к следующему ряду полос RGB.

Световые перемычки RGB предлагаются длиной 30 см, 50 см, 1 метр, 2 метра, 3 метра, 5 метров и 10 метров.

Перемычки для светодиодных лент

лучше всего использовать в качестве удлинительных кабелей от источника питания светодиодов до самих светодиодных лент. Их также можно использовать для перехода между двумя барабанами светодиодных лент, просто убедитесь, что вы не превышаете максимальную длину вашей ленты.Они наиболее полезны для совместной работы с разветвителями светодиодных лент, поскольку вам может потребоваться подключить удлинитель от исходного источника питания к одному из других участков ленточных светильников. Это удобно для параллельных линий светодиодных лент на более длинных участках.

Провод светодиодной ленты

Перемычки для светодиодных лент

полезны, но они бывают только определенной длины, что может подойти не всем, поскольку каждый проект светодиодной ленты уникален. В этих ситуациях вам необходимо сократить количество светодиодных лент и установить специальные «перемычки» со светодиодным световым проводом между отдельными участками. Вместо того, чтобы прокладывать отдельные провода, проще всего использовать параллельно соединенные провода, чтобы создать аккуратную установку.

LEDSupply предлагает многожильный провод калибра 22, соединенный параллельно, только для этого типа корпуса:

Двухжильный провод – Многожильный провод калибра 22 для одноцветных полосок. Этот красно-черный соединенный провод позволяет легко провести один проход между полосами света. Они без проблем работают с 2-контактной светодиодной лентой для проводных разъемов.

4-жильный светодиодный провод – многожильный провод калибра 22 для светодиодных лент RGB.4 параллельных соединенных провода используются для соединения между лентами RGB и отлично работают с 4-контактными разъемами для светодиодной ленты.

Провод питания светодиодной ленты очень удобен во многих ситуациях подключения, каждый провод имеет цветовую маркировку, поэтому провода легко держать прямыми и не перепутать соединения.

При работе с проводом иногда вам придется соединить два провода вместе. Это можно сделать с помощью обычных проволочных гаек, рычажных гаек или изоленты. Мы предлагаем простой соединитель для стыкового сращивания, который прекрасно работает и обеспечивает чистый бесшовный вид, как показано ниже.Используйте эти разъемы для проводов в любом месте, где вам нужно выполнить соединение между проводами.

Еще одним удобным соединителем для проводов являются Т-образные соединители для сращивания проводов. Это упрощает соединение новых параллельных проводов для отдельной прокладки. Соединительные соединители работают с проводом 20-24 AWG, и изоляцию снимать не нужно!

Связываем все вместе

Я только что перечислил множество различных аксессуаров, которые, я надеюсь, не смутили вас на пути к созданию собственного светодиодного освещения.Если вы чувствуете себя перегруженным, следуйте приведенным ниже инструкциям, и вы будете на пути к успеху:

  1. Ознакомьтесь со светодиодными лентами. «7 советов и приемов для светодиодных лент на 12 В» — отличное место для начала.
  2. Узнайте, какой длины должны быть ваши полоски, а также сколько вы будете использовать.
  3. Найдите идеальное место для блока питания и расстояние до каждой светодиодной ленты
  4. И, наконец, найдите светодиодные ленты и аксессуары, которые сделают это самым простым и умным способом!

Руководство по светодиодным лентам

Если вы ищете способ добавить нежные цветовые акценты, осветить темные углы вашей комнаты или преобразить свои старые шкафы и шкафы, то, возможно, вы столкнулись со светодиодной лентой.Гибкость светодиодных лент дает вам безграничные возможности для творчества.

Таким образом, эта статья поможет вам узнать все, что вам нужно знать о ленточном освещении. Если у вас есть какие-либо вопросы о продуктах, которые мы храним, или вам нужна помощь в выборе подходящего варианта освещения, пожалуйста, свяжитесь с нами. Вы можете позвонить нам по телефону +44 (0) 1132 799745, чтобы напрямую поговорить с членом нашей команды, или отправить нам электронное письмо по адресу [email protected] co.uk с вашим сообщением.

Что такое светодиодные ленты?

Светодиодные ленты

представляют собой гибкие печатные платы со светодиодными лампами.Их можно сделать своими руками, и их можно прикрепить практически в любом месте, чтобы добавить ярких красок или добавить яркости даже в самые темные и скучные уголки вашей домашней или коммерческой недвижимости.

Они имеют множество различных применений благодаря тому, что их можно укорачивать и удлинять с помощью простых процессов. Их также можно сгибать по вертикали до 90 градусов, что позволяет добавить света в места, которые раньше считались невозможными.

Ваши часто задаваемые вопросы, ответы…

Можно ли обрезать светодиодные ленты по длине?

Поскольку длина светодиодных лент фиксирована, вы, вероятно, обнаружите, что не всегда возможно найти ленту нужного размера каждый раз.Однако многие световые полосы можно укоротить по длине. Общее эмпирическое правило заключается в том, что если светлая полоса имеет линию разреза, ее можно резать, а если нет, то не резать.

Если светодиодные фонари можно разрезать, это будет очень четко указано в спецификациях продукта, и обычно на местах, где можно разрезать, будет логотип ножниц. Прежде чем резать их, убедитесь, что светодиоды не подключены, еще раз проверьте, что их можно разрезать, а затем отрежьте по соответствующей линии реза до нужной длины.

Здесь, в Vision Lighting, наши цветные светодиодные ленты и синие ленты TradeLED можно обрезать через каждые 50 миллиметров. С другой стороны, зигзагообразная лента TradeLED может быть обрезана по размеру через каждые 3 светодиода.

Итак, резюмируем: Шаг 1: Убедитесь, что светодиодную ленту можно разрезать, и не забудьте отключить источник питания. Шаг 2: Измерьте необходимую длину. Шаг 3: Найдите линию разреза, обычно отмеченную логотипом ножниц, которая наиболее подходит для нужного вам размера.Шаг 4: Разрежьте ножницами по линии разреза, следя за тем, чтобы разрезать по прямой линии.

Как видите, хотя ответ «да, вы можете вырезать некоторые светодиоды», важно убедиться, что вы выполняете описанные выше шаги, чтобы убедиться, что ваши светодиодные фонари правильно обрезаны и находятся в рабочем состоянии. после обрезки по размеру.

Можно ли соединить светодиодные ленты между собой?

Да! Точно так же, как вы можете обрезать светодиодные ленты по размеру, вы можете соединить светодиодные ленты вместе, если вам нужна большая длина, чем можно купить в одной катушке.Вы можете соединить светодиодные ленты между собой двумя способами: с помощью разъемов или припаяв медные контактные площадки к лентам.

Соединители

для подключения ленточных светильников

Самый простой способ соединить две или более светодиодных ленты вместе — это использовать разъемы. Это могут быть: клипса или пряжка, которые отлично подходят для удлинения ленты; проводной разъем, который отлично подходит для навигации по углам; или многополосный соединитель для соединения нескольких полос одним соединением.

При выборе разъема важно убедиться, что вы используете зажим типа «папа-папа», чтобы ток мог течь по всей длине светодиодов. Вам также необходимо убедиться, что вы выбрали разъем, рассчитанный на то же количество контактов, что и ваши светодиодные фонари, что обычно составляет два или четыре контакта.

Ленточные фонари для пайки

Пайка может быть более прочной и эффективной с точки зрения механики; однако сделать это своими руками немного сложнее, чем просто использовать разъем.Но, если у вас есть навыки и оборудование для этого, часто предпочтительнее закрепить соединения пайкой.

После того, как вы спаяли светодиодные ленты вместе, вы должны убедиться, что вы закрываете открытое новое соединение, так как у него не будет корпуса. Вы можете сделать это с помощью изоленты или подходящей термоусадочной пленки.

На что обратить внимание при подключении светодиодных ламп…

  • При подключении светодиодных светильников ленты должны быть открыты. Поэтому вам нужно будет аккуратно снять пластиковый кожух вокруг медных соединений.
  • Всегда следите за тем, чтобы провода на светодиодных лентах подходили друг к другу — например, красный подключается к красному, зеленый — к зеленому и т. д.
  • Рассмотрите возможность использования термоусадочной крышки для защиты соединений после того, как это было сделано, чтобы защитить их от пыли и воды. Светодиодные фонари, выходящие на улицу, нуждаются в специальном наружном покрытии, чтобы убедиться, что они защищены от непогоды.
  • Вы можете соединить несколько светодиодных лент, если они не превышают верхний предел выходной мощности ленты и источника питания.Спецификация ленты также важна здесь — как правило, светодиодные ленты с постоянным напряжением должны работать секциями не более 10 м на блок питания, чтобы избежать падения напряжения. Однако светодиодные ленты постоянного тока могут работать на расстоянии до 50 м и более от одного источника питания, если источник питания подходит для этого, без диммирования на обоих концах.

Как подключить светодиодные ленты к сети

Для подключения светодиодной ленты к электросети вам потребуется…

  • Светодиодная лента на ваш выбор
  • Совместимый драйвер светодиодов
  • Провод совместимого светодиодного разъема
  • Или комплекты светодиодных лент со всем необходимым

Шаг 1: Вставьте конец светодиодной ленты в разъем, совместив красный провод с + и черный провод с -. Шаг 2: Соедините провода вместе. Это может потребовать удаления части клейкой ленты на задней панели. Шаг 3: Установите полосы света там, где вы хотите. Шаг 4: Подключите другой конец разъема к драйверу.Вам не нужно делать это, если ваши фонари поставляются с предварительно прикрепленным разъемом. Шаг 5: Подключите драйвер к источнику питания, розетке или источнику питания и включите его.

Возможно, вы сможете подключить несколько светодиодов к одной розетке, если это блок питания с несколькими адаптерами. Если нет, вам нужно будет подключить каждую светодиодную ленту к дополнительному источнику питания.

Как установить светодиодные ленты

Установка светодиодных лент очень проста, быстра и легка. Во-первых, решите, куда вы хотите поставить свет.Например, глядя на установку на кухне, яркие светодиодные ленты отлично подходят для общего освещения кухни, особенно когда они спрятаны за краем кухонных шкафов. С гибкой светодиодной лентой вы можете создавать светодиодные ленты на заказ, которые позволят вам использовать светодиодные фонари любой формы или узора, которые вы хотите, даже в углах.

Вы также можете выбрать светодиодные ленты, которые имеют дополнительные функции, такие как регулируемый цвет, которым можно управлять с помощью пульта дистанционного управления, кнопочного блока управления или даже голосового управления.Это может включать полное изменение выходной цветовой температуры нажатием кнопки или выполнение последовательности автоматического переключения цветовой температуры.

После того, как вы соберете все необходимое, просто снимите заднюю часть клейкой ленты и надежно приклейте ее в нужном месте.

Ассортимент светодиодных лент Vision Lighting

Здесь, в Vision Lighting, у нас есть большой ассортимент ленточных светильников, которые можно использовать для самых разных целей в коммерческих и жилых помещениях.Все они могут быть легко урезаны по размеру и быстро установлены благодаря клейкой ленте.

У нас есть широкий ассортимент различных цветов, дизайнов и продуктов с классом защиты IP, поэтому вы гарантированно найдете идеальные светодиодные ленты, чтобы создать идеальное настроение, атмосферу и атмосферу с вашим световым решением.

Вот некоторые типы светодиодных лент, которые вы можете приобрести в компании Vision Lighting.

Цветные светодиодные ленты — 24 Вт, 12 В, IP67

Здесь, в Vision Lighting, вам не нужно ограничиваться только обычным белым светом.Вместо этого, почему бы не ознакомиться с нашим ассортиментом одноцветных светодиодных лент. Выберите из широкого ассортимента светодиодных лент красного, зеленого или синего цвета, чтобы добавить ярких красок в свой дом или бизнес.

Все наши цветные светодиодные ленты поставляются в 5-метровых катушках мощностью 24 Вт, 12 В, которые можно обрезать до нужного размера через каждые 50 миллиметров. Они подходят для широкого спектра коммерческих и бытовых применений, например, для привлечения внимания клиентов или создания атмосферного освещения.

Имея класс защиты IP 67, эти светодиоды полностью защищены от пыли и других мелких посторонних частиц, а также водонепроницаемы до уровня защиты от погружения на срок до 30 минут, обеспечивая вашу безопасность в случае чрезвычайной ситуации.

Синяя лента TradeLED — 24 Вт, 12 В, IP20

Синяя полоса света TradeLED — это простое, экономичное и высокоэффективное решение для освещения, которое идеально подходит для декоративного домашнего освещения, декоративного освещения, освещения вывесок, освещения каналов, трибун, окон, арок и многих других архитектурных осветительных приборов. .

Эти фонари также поставляются в 5-метровой катушке мощностью 24 Вт, 12 В, которую можно обрезать до нужного размера через каждые 50 мм. Если вам требуется что-то длиннее 5 м, вы можете просто спаять две или более полоски вместе или использовать соединители полоски для удлинения световой полосы.

Ленточный светильник TradeLED Zig Zag — 7,2 Вт/м, 12 В, IP20

Эти зигзагообразные световые ленты, содержащие 60 светодиодов на метр и продаваемые в рулонах по 5 м, действительно универсальны, так как вы можете обрезать их по размеру для каждых 3 светодиодов. Наиболее инновационное из этих приложений предназначено для вывесок. Зигзагообразные полосы света представляют собой очень гибкую полосу и могут использоваться для создания объемных букв, создания вывесок с эффектом ореола и плоских форм, идеально подходящих для брендинга и логотипов.

Ленточные светильники Kanulux — 4,8 Вт/м, 12 В, IP00

Светодиодные ленты Kanulux 4 шт.8 Вт на метр, и они доступны с цветовой температурой 3000K теплого белого, 4000K естественного белого и 6500K холодного белого цвета. Также доступны в 5-метровых катушках, вы можете выбрать из ленточных светильников с рейтингом IP00, IP54 и IP65 в зависимости от того, какой из них лучше всего подходит для выбранного вами приложения.

Ищете новое решение для светодиодного освещения? Просмотрите наши продукты или свяжитесь с нами сегодня

Компания Vision Lighting с гордостью может похвастаться невероятным ассортиментом светодиодных лент, аксессуаров, блоков питания и многого другого.Если вы ищете новое светодиодное освещение для своего дома или коммерческой недвижимости, почему бы не просмотреть наш ассортимент высококачественных светодиодных осветительных приборов?

Если у вас возникли проблемы с поиском определенного продукта или вы хотите поговорить с нами о нашем ассортименте светодиодных лент, пожалуйста, не стесняйтесь обращаться к нам. Вы можете позвонить нам по телефону +44 (0) 1132 799745 или написать нам по адресу [email protected] Кроме того, вы можете использовать эту онлайн-форму обратной связи.

Как подключить светодиодную подсветку? (Ultra Guide 2019) -Lightstec

Глава 1: Как соединить 2 светодиодные ленты вместе?

Независимо от того, устанавливаете ли вы светодиодную ленту в шкаф, у вас будет возможность разрезать и соединить светодиодные ленты друг с другом.И у него есть одно из больших преимуществ, что вы можете подключить больше светодиодных лент вместе, чтобы осветить большое место. Так же, как торговый центр, гостиная и другое место.

Обычно существует 2 способа соединения светодиодной ленты.

1. Используйте быстроразъемный разъем для подключения светодиодной ленты

Быстрый разъем — это простой способ соединить две светодиодные ленты вместе. Две светодиодные ленты можно легко соединить друг с другом, когда у вас нет никаких инструментов.

1.1 Соединитель с пряжкой бегемота

 Коннектор для световой ленты Hippo Buckle позволяет легко соединить две светодиодные ленты друг с другом. На каждом из двух концов этого коннектора есть место для светодиодной ленты. Вам просто нужно прикрепить один конец полоски к разъему с пряжкой бегемота, чтобы соединить две полоски вместе. «Пряжка» на соединителе удерживает полоски на месте после установки. Вы можете использовать эти разъемы для соединения двух полосок вместе или даже для подключения Светодиодная лента к блоку питания.В любом случае эти разъемы помогают увеличить расстояние, на которое ваши светодиодные ленты могут эффективно покрываться. Вы можете использовать этот разъем для соединения одноцветных и RGB-светодиодных лент вместе.

1.2 Разъем для светодиодных лент без припоя

 Хотя зажимы для бегемотов отлично подходят для соединения отдельных светодиодных лент друг с другом, у них недостаточно места для соединения параллельных светодиодных лент друг с другом. Вот где этот более крупный разъем для светодиодных лент без пайки вступает в игру.В нем достаточно места для соединения нескольких светодиодных лент друг с другом. Вы можете использовать этот разъем для соединения одноцветных и светодиодных лент RGB вместе. Он также совместим с диммируемыми светодиодными лентами. Пластиковые зажимы удерживают светодиодные ленты на месте и обеспечивают надежное соединение.

1.3 Соединитель проводов для светодиодов без припоя

Ваш проект может потребовать, чтобы ваши светодиодные ленты огибали угол или имели необычную форму. Вот где пригодятся разъемы для светодиодных проводов без пайки.Эти разъемы для проводов имеют зажимы на обоих концах, поэтому вы можете использовать их для соединения двух светодиодных лент друг с другом. Они отлично подходят для увеличения длины светодиодных лент.

Соединитель для проводов — отличный способ закрыть углы и другие области вашего пространства, где вам не нужен свет. Это связано с тем, что на этих проводах не установлены светодиоды. Их можно использовать только для увеличения длины кабеля. полоски. Вы можете соединять как одноцветные, так и светодиодные ленты RGB друг с другом.

Как разрезать/подключить/запитать светодиодные ленты, как соединить две светодиодные ленты вместе

Световая лента COB изготовлена ​​из гибкой световой ленты нового типа. Он мягкий, ультратонкий, высокой яркости, может произвольно сгибаться, энергосберегающий и экологически чистый, пользуется большой популярностью среди архитекторов и дизайнеров.

Но поскольку световые полосы COB обычно имеют длину 5 метров в рулоне, и мы не обязательно используем 5 метров в повседневном использовании,
нам часто приходится резать или соединять несколько полос.у вас может возникнуть вопрос: могу ли я разрезать светодиодные ленты? как соединить две светодиодные ленты между собой?

как запитать светодиодную ленту? Как правильно использовать световые полосы COB?
Этот контент БЛОГА будет доступен вам.

Если вы впервые слышите о световых лентах COB и не знаете, что означает COB, в чем разница между световыми лентами COB и SMD и каковы характеристики световых лент COB, вы получите ответы в форме эта статья
  Светодиодные ленты COB Наиболее полное введение


Если вы хотите разобраться в этих вопросах быстро и интуитивно, вы можете посмотреть видео ниже
. Оно длится 11 минут, со звуком и английскими субтитрами.

В видео вы узнаете о следующем:


1. Как резать светодиодные ленты COB?
2. Как соединить световые ленты COB без пайки проводов?
3. Какие аксессуары удобны в использовании?
4. H
Как питать светодиодную ленту?
5. Как настроить более подходящий блок питания для светодиодов?



Как выбрать наиболее подходящий разъем для ваших проектов светодиодной ленты?


Существует много типов соединителей световых полос, поэтому вам нужно выбрать правильный в зависимости от типа световой полосы.При выборе подходящих аксессуаров необходимо учитывать несколько факторов:
1. Насколько широка ваша панель освещения?
Если полоса имеет ширину 8 мм, выбранный соединитель должен иметь ширину 8 мм. Если ширина 10 мм, фитинг должен быть шириной 10 мм. Разъемы шириной 10 мм нельзя использовать на светодиодных лентах шириной 8 мм. и Поскольку наиболее распространены световые полосы шириной 8 мм. поэтому чаще всего используются разъемы шириной 8 мм.
Конечно, коннекторы светодиодного освещения также делятся на одноцветные и многоцветные.Одноцветный разъем — 2-контактный, белая полоса с регулируемой цветовой температурой — 3-контактная, а световая полоса RGB COB — 4-контактная.


2. Как вам нужно установить светодиодные ленты для ваших проектов?
Yiford предлагает несколько соединителей с различными способами соединения, например, линейный тип со средним стыком, например I, 90-градусный, например L, и трехстороннее соединение, например T. С помощью этих соединителей легко соединить две светодиодные ленты вместе. можно подключить несколько ленточных светильников, световую ленту COB можно использовать практически в любом случае.

Что делать, если некоторые световые полосы не имеют этого бесшовного кристаллического соединителя?
Не все светодиодные ленты имеют соответствующие разъемы. например, полосы мягкого света шириной 3 мм, гибкие светодиодные полосы шириной 5 мм, светодиодные полосы RGB adderssabe и так далее.
Если вам нужно соединить две световые полосы вместе, их можно припаять, плюс клеммный разъем, который действует как перемычка посередине.
При подключении помните, что положительный полюс соединяется с положительным полюсом, а отрицательный полюс подключается к отрицательному полюсу.


3. Как установить светодиодную ленту COB? На обратной стороне светодиодных лент есть клей, см. характеристики светодиодных лент COB здесь. который можно наклеить на поверхность объекта после отслаивания клея. Металл, плита, пластик и т.д. могут быть наклеены.

Световые полосы COB сами по себе излучают равномерно, без темных участков и пятен. Если вы хотите улучшить световые эффекты и защитить светодиодные ленты, вы можете рассмотреть возможность использования светодиодных алюминиевых профилей.

также называется светодиодным алюминиевым профилем или светодиодным каналом. С помощью светодиодных алюминиевых профилей вы можете сделать световую полосу более однородной и способствовать рассеиванию тепла и увеличению срока службы продукта.

Yiford имеет более 300 различных алюминиевых профилей, вот несколько габаритных чертежей для справки.
Более подробную информацию можно найти в разделе алюминиевых профилей на сайте yiford.

Этот алюминиевый профиль также подходит для световых полос SMD. Из сравнительной таблицы видно, что после добавления алюминиевого профиля
свет становится более равномерным, но однородность по-прежнему не такая хорошая, как у световых полос COB
.

YIFORD предлагает три вида корпусов для светодиодных лент, чтобы удовлетворить потребности пользователей в разных местах:

1.Если вам нужна гибкая оболочка, вам нужно согнуть или деформировать, вам следует рассмотреть серию Neon Silicon Tube . Сильная гибкость, произвольный изгиб, свет от 30 до 360 градусов.

2. Если вам нужно жесткое линейное освещение, легко формируемый металлический материал, серия светодиодных алюминиевых профилей подойдет вам. Маленькая раковина, сотни разных размеров, можно применять все углы.

3. Если вы хотите использовать в коммерческом освещении, особенно для потолочных светильников, серия потолочных светильников специальной формы является хорошим выбором.Масштабная оболочка, большая площадь освещения, легко комбинируется в разные формы.

 Неоновая силиконовая трубка серии

Неоновые гибкие силиконовые светодиодные ленты очень распространены в нашей жизни, вы можете задаться вопросом, какие у них особенности, как использовать силиконовую гибкую светодиодную трубку. Вы можете посмотреть видео ниже:

Световая лента COB очень проста. но работайте вместе с мягким силиконовым рукавом, из него можно сделать сотни тысяч форм, он водонепроницаем и может использоваться на открытом воздухе.
Использование световых полос COB со светодиодными алюминиевыми профилями позволяет создать множество художественных пространств. если вы хотите узнать больше о светодиодном алюминиевом профиле, читайте здесь  Вся информация о светодиодном алюминиевом профиле для светодиодных лент

При покупке этих материалов необходимо учитывать такие факторы, как выбрать лучшую световую ленту COB, как выбрать наиболее подходящий корпус, как установить световую ленту, как подключить световую ленту, как применить световую ленту, вот самые подробные объяснения,

Готовы купить светодиодные ленты для своих проектов?
вы можете знать все, прежде чем покупать светодиодные ленты из початка.Вы получите всю информацию здесь Руководство по покупке светодиодных лент COB

4. Как правильно настроить блок питания светодиодов
При использовании световой полосы не подсоединяйте ее слишком долго, потому что длинная световая полоса приведет к тому, что световая полоса будет выдерживать слишком большой ток, что повредит световую полосу. Для световой полосы 10 метров на ватт мы рекомендуем самую длинную полосу 5 метров. Если вам нужно подключить больше,
вам нужно соединить их параллельно, а затем подключить к блоку питания.
При выборе блока питания рекомендуется оставить 20% добавленной стоимости. То есть, если вашей светодиодной панели требуется 50 Вт, 20%, добавленные к 50 Вт, составляют 60 Вт, потому что максимальная потребляемая мощность будет 60 Вт.
Можно использовать источник питания, который может превышать требуемую мощность, но никогда не следует использовать источник питания с такой же или меньшей номинальной мощностью, как требуемая мощность.

Чтобы рассчитать требуемую мощность (в ваттах), просто умножьте мощность на метр полосы на длину питаемой полосы.Поэтому, если вы хотите усилить полосу мощностью 10 Вт на метр до 5 метров, вам нужно всего лишь умножить 5 метров на 10 Вт на метр, то есть 50 Вт, а затем увеличить значение 20% на 50 Вт, чтобы получить 60. Вт, поэтому идеальным выбором будет блок питания мощностью 60 Вт или 72 Вт. Приемлем даже источник питания мощностью 60 или 90 Вт, потому что ваша полоса COB будет извлекать только необходимую мощность из источника питания.

Источники питания подразделяются на водонепроницаемые и невлагозащищенные.Водонепроницаемый тип имеет провод
, а не водонепроницаемый тип имеет клемму или клемму постоянного тока. Пользователь может выбрать подходящий источник питания в соответствии с потребностями своего проекта.
как запитать светодиодную ленту, как подключить световые ленты. как подключить светодиодную ленту к блоку питания.



Вышеизложенное касается резки, подключения и питания светодиодной ленты.
Если у вас есть другие вопросы, пожалуйста, свяжитесь с компанией YIFORD, и мы будем рады вам ответить.

Спасибо, что прочитали наше введение в применение светодиодных светильников. Те, кто может видеть здесь, должны быть теми, кто действительно любит светодиодное освещение. Вы можете быть дизайнером интерьера, дизайнером продукции, инженером-электриком, архитектором, оптовым продавцом светодиодов, дистрибьютором освещения, заводом, торговцем. ..

Вы также можете задаться вопросом, где можно установить светодиодную ленту? как использовать светодиодную ленту для освещения помещений или освещения? Где можно использовать светодиодные ленты cob? здесь некоторые светодиодные светильники делятся с вами.Каковы идеи применения светодиодной ленты?

Если вы ищете производителя высококачественного светодиодного освещения с 3-летним послепродажным обслуживанием, в качестве долгосрочных партнеров, знакомых с рынком и конечными пользователями, обращайтесь в YIFORD. Yiford рада предоставить бесплатные образцы для тестирования.

Хотите узнать больше о компании Yiford, посмотрите видео: видео о компании Yiford

—-КОНЕЦ—

.

Добавить комментарий

Ваш адрес email не будет опубликован.
