Обзор видов современных котлов, предназначенных для отопления частного дома

Отопительное оборудование и инженерные системы

Отопительные котлы используют разные источники энергии. Агрегаты создают в доме атмосферу тепла и комфорта и обеспечивают жильцов горячей водой.

Настенный газовый конденсационный котел Naneo (De Dietrich, Франция)

Выбор вида котла для отопления дома определяется тепловой мощностью. При этом исходят из следующего соотношения: 1 кВт тепловой мощности на 10 м² площади отапливаемого помещения при стандартной высоте 2,5–3 м. 24-киловаттный аппарат обеспечивает теплом дом жилой площадью до 240 м². Предварительный расчет требует уточнения с учетом всех факторов.

Vitotherm E13 (Viessmann, Германия) — электрический водонагреватель проточного действия

Поэтому выбор отопительной системы доверяют инженерам-теплотехникам. Котел, используемый только для отопления, — одноконтурный. В нем тепло от нагревателя или сжигаемого топлива через теплообменник передается воде, циркулирующей в системе отопления. У котла, служащего для отопления и ГВС, два контура — второй предназначен для нагрева воды для бытовых нужд проточным способом. Пользователем задается приоритет контура, который поддерживается автоматически. Например, если понадобится душ, автомат отключит циркуляцию теплоносителя в системе отопления, и котел будет работать в режиме проточного водонагревателя.

Pellematic (OekoFEN, Австрия) — первый автоматический пеллетный котел, появившийся в 1997 году

Потребность дома в ГВС удовлетворяют и другим способом — за счет комбинирования одноконтурного котла с внешним накопительным бойлером, нагревающим воду электричеством.

Двухконтурные котлы используют для отопления квартир и небольших домов. Одноконтурные котлы с бойлерами косвенного нагрева работают с приоритетом ГВС. Котел переключается на нагрев бойлера при появлении запроса на ГВС.

Одноконтурные котлы, в отличие от двухконтурных, объединяются в каскад. При необходимой мощности котельной 40 кВт целесообразнее организовывать ее в виде каскада из двух одноконтурных 20-киловаттных котлов.

Газогенераторный котел Vitoligno 300 S (Viessmann) с погодозависимым цифровым контроллером и дистанционным управлением

Универсальный котел — это агрегат с камерой для сжигания твердого топлива, в котором предусмотрены нагрев теплоносителя электричеством и возможность установки дополнительной навесной жидкотопливной или газовой горелки.

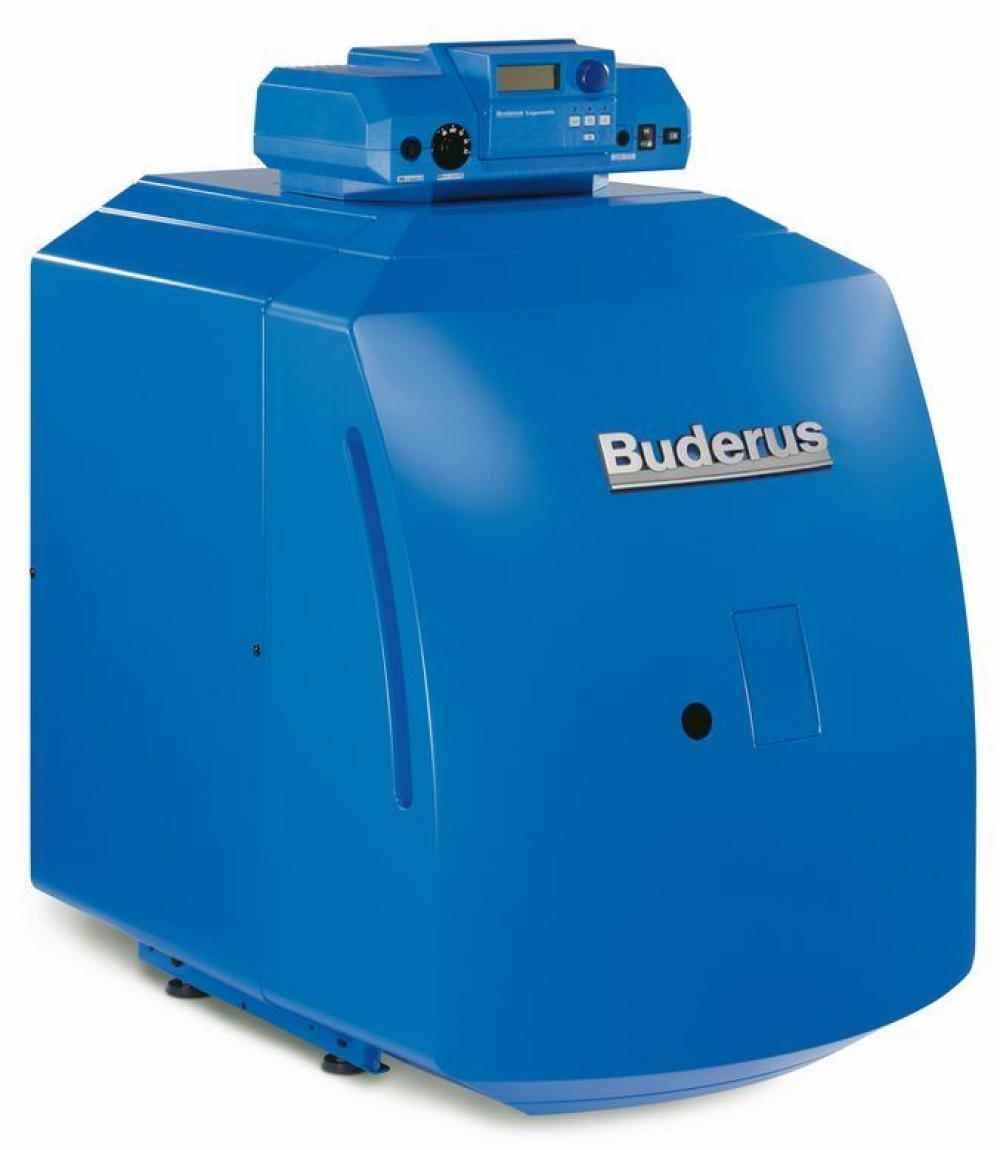

Напольный отопительный чугунный котел Buderus G125 (Buderus, Германия), работающий на дизтопливе или газе

Газовые котлы

Газ — дешевое топливо. Его бесшумное пламя дает относительно чистые продукты сгорания с небольшим количеством оксидов серы и азота. Есть газовые котлы, работающие на сжиженном углеводородном газе (СУГ). Сжиженный газ для отопления частного дома хранят в баллонах или специальных резервуарах-газгольдерах. Баллонные установки дешевле, проще монтируются и при небольших объемах потребления газа, например, в дачном доме, где хозяева живут периодически, будут удачным вариантом.

Настенные котлы

Настенные газовые котлы по размерам не больше навесного кухонного шкафа, их размещают в доме в удобном месте, например, на кухне или в прихожей. Большинство котлов настенного вида имеют номинальную мощность до 32 кВт.

Настенный газовый конденсационный котел Evodens AMC (De Dietrich, Франция)

Настенные газовые котлы выпускают с открытой или с закрытой камерой сгорания. Аппараты первого вида оснащают атмосферными горелками, использующими кислород, содержащийся в воздухе помещения. Необходимо решить вопрос вентиляции.

Vitodens 300-W (Viessmann, Германия) — конденсационный котел с установленной диагностической системой SMART

Котлы с закрытой камерой сгорания оснащаются модуляционными горелками с предварительным смешением газа и воздуха.

Конденсационный Condens 9000i (Bosch, Германия) с сенсорным экраном управления (фото слева). Одноконтурный конденсационный котел Clas One (Ariston, Италия) с фронтальной панелью из закаленного стекла (фото справа).

Требуемое соотношение газа и воздуха в топливной смеси автоматически поддерживается с помощью датчика. Датчик контролирует содержание кислорода в продуктах сгорания.

Настенный газовый котел ecoTEC exclusive (Vaillant, Германия. Фото слева). Газовый конденсационный котел Logamax plus GB 162 (Buderus, Германия. Фото справа).

Передача тепла от дымовых газов теплоносителю системы отопления осуществляется в первичном теплообменнике. Эту часть настенного котла изготавливают из нержавеющей стали, меди, силумина (алюминиево-кремниевого сплава) и даже чугуна. Для повышения эффективности работы теплообменник иногда оборудуют турбулизаторами — металлическими пластинами, замедляющими прохождение горячих дымовых газов без потери тяги.

Напольные котлы

Напольные газовые котлы различаются:

  • - Типом горелки (атмосферные или надувные)
  • - Типом камеры сгорания (открытые или закрытые)
  • - Материалом и конструкцией теплообменника
  • - Режимом эксплуатации
  • - Наличием функции приготовления горячей воды
  • - Зависимостью от внешнего источника электропитания

Разделение отопительных котлов на высоко-, низкотемпературные и конденсационные возникло относительно недавно — с появлением генераторов тепла двух последних видов.

Напольный газовый котел ecoCOMPACT (Vaillant, Германия) со встроенным бойлером

Конструкция «низкотемпературников» снижает ограничение по минимальной температуре воды на входе в котел вплоть до 30–40 °С или не предусматривает его. Это позволяет повысить КПД котла до 94–96%. Источник тепла такого вида проще использовать для отопления домов, обладающих хорошей теплоизоляцией и оснащенных низкотемпературными системами. Отсутствие необходимости поддерживать высокую температуру на входе в котел обусловливает сокращение расхода топлива на нагрев теплоносителя и уменьшение тепловых потерь.

Конденсационный котел CGS 2L (Wolf, Германия) с бойлером послойного нагрева

Принцип действия конденсационных котлов подразумевает охлаждение теплообменника до точки росы и конденсацию водяного пара. Этот процесс возвращает то тепло, которое при сжигании топлива затрачивается на испарение влаги, присутствующей в газе. Такие котлы — самые производительные.

Газовый напольный котел Logano G134 (Buderus, Германия) с низкотемпературным режимом работы

Электрические котлы

У электрических отопительных котлов множество достоинств. Они компактны, бесшумны, просты в эксплуатации. У электрических генераторов тепла КПД равен 100% (ведь даже тепловые потери, неизбежные в электрических цепях, идут на обогрев дома). Однако, во-первых, электричество дорого, что приводит к немалым расходам. Их можно уменьшить, если пользоваться льготным ночным тарифом. Во-вторых, лишь маломощные виды котлов подключаются к однофазной сети дома. Агрегатам мощностью более десятка киловатт требуется трехфазная линия питания — с ее организацией возможны проблемы, связанные, в частности, с ограничением потребляемой электроэнергии.

Vitotherm ES2 (Viessmann, Германия) — электрический накопительный котел для ГВС

Котлы бывают тэновые, электродные и индукционные. Первые из них состоят из емкости для воды и нескольких погруженных в нее трубчатых нагревателей мощностью 1,5–2 кВт каждый. Это недорогие и доступные агрегаты.

В электродных котлах теплоноситель нагревается вследствие пропускания через него переменного тока. Котлам данного вида требуются водоподготовка и периодическая замена электродов.

Гидромодули Ecodan с электронагревателями (Mitsubishi Electric, Япония) для отопления и ГВС, комбинируются с тепловыми насосами

Нагревательный элемент индукционного котла представляет собой трубу из диэлектрика, по которой течет теплоноситель. Внутри трубы помещен металлический сердечник, а снаружи вокруг нее намотана катушка, подключенная к электросети. Поле переменного тока, пропущенного через катушку, разогревает сердечник, передающий тепло воде. Котлы этого вида исключительно эффективны и надежны.

Твердотопливные котлы

В нашей стране немалая часть домов, не подключенных к газовым сетям, традиционно отапливается дровами. Твердотопливный котел может играть роль основного, стартового, резервного и дополнительного источника тепла. Он подходит, например, для отопления дачи, куда в холодное время года наведываются нечасто.

Твердотопливный котел LNK (La Nordica, Италия) с цифровым дисплеем

Более распространены котлы с прямым сжиганием древесины, как в печи. Только они отдают тепло не окружающему воздуху, а теплоносителю — воде или антифризу, находящемуся в «водяной рубашке». Закладку дров, растопку котла, очистку зольника производят вручную. Дном камеры сгорания служит колосниковая решетка — сквозь нее в топку поступает воздух, а в обратном направлении ссыпается зола.

Tundra (Drolet, Канада) — дровяной котел повышенной мощности

Процесс горения регулируется изменением количества воздуха, подаваемого в топку. Если в доме энергетически автономная гравитационная (безнасосная) система отопления, логично использовать в котлах механическое регулирование мощности — простое, надежное и недорогое. А если система с принудительной циркуляцией, с насосом, подключенным к электросети, нет смысла отказываться от современной управляющей электроники, которая предоставляет пользователю ряд удобств.

Vitoligno 300 S (Viessmann, Германия) — газогенераторный дровяной котел с погодозависимым цифровым контроллером и дистанционным управлением (фото слева). «PARTNЁR 16» («Костёр», Россия) работает на дровах и угле (фото справа).

В качестве резервного топлива служат древесные отходы, бурый уголь, кокс и брикеты (древесные, торфяные, из растительной биомассы). Сыпучий материал удобнее загружать в котел сверху — он плотнее заполняет объем топливного отсека.

Однако чаще встречаются виды твердотопливных котлов, загружаемые через фронтальную дверцу (как в печи).

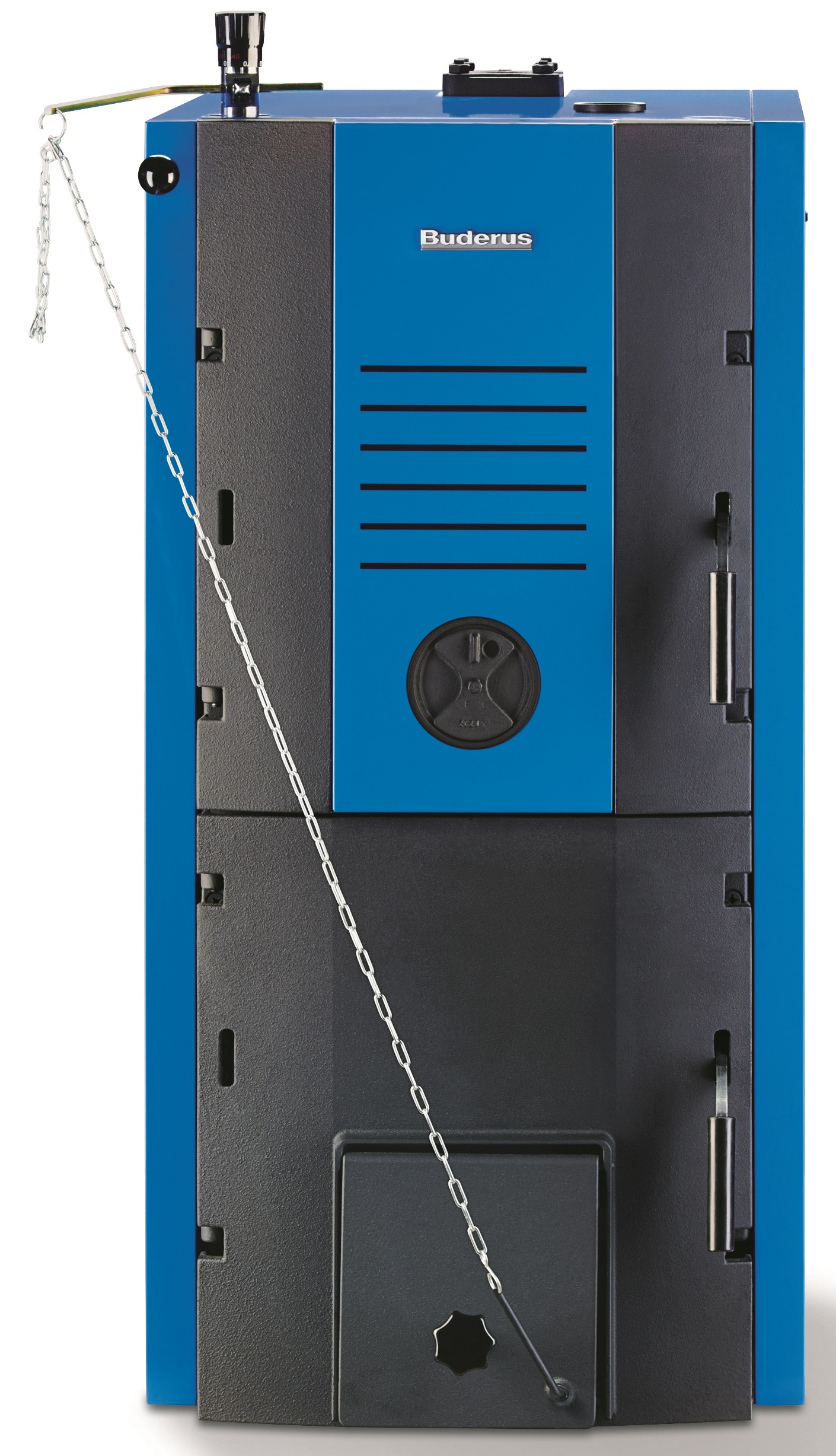

Buderus Logano G221 — твердотопливный чугунный котел длительного горения (фото слева). "Костёр" - доступная по цене линейка котлов "PARTNЁR-BUDGET" (фото в центре). Buderus Logano GE515 - напольный чугунный котел, работающий на газе или дизельном топливе (фото справа).

Дровяные котлы с фронтальной загрузкой несложно оборудовать атмосферной газовой или жидкотопливной горелкой с автоматикой. Камеры сгорания котла производят из стали и чугуна. Чугунные котлы собирают из отдельных секций, стягивая их шпильками и уплотняя сопрягающиеся поверхности герметиком. Мощность теплогенератора определяется количеством секций теплообменника и размером топки. Стойкость материала к коррозии и массивность изготовленных из него деталей обусловили долгий срок службы чугунных котлов — более 30 лет. У стальных он раза в два меньше.

Средний КПД отечественных чугунных и стальных генераторов тепла, работающих на дровах, составляет 75%, однако есть разновидность твердотопливных котлов, КПД которых достигает 90%. Эти котлы называют также пиролизными. Принцип их действия основан на газификации древесины — ее термическом разложении в условиях, когда кислорода для прямого горения недостаточно. Горючий древесный газ, образующийся в верхней, загружаемой дровами секции котла, проникает через сопло (щелевидное) в расположенную ниже камеру и там сжигается. Продукты сгорания направляются в теплообменник, а оттуда в дымоход. Такое перевернутое (сверху вниз) горение обеспечивается вентилятором-дымососом, подающим также нужное количество воздуха в зоны получения и сжигания древесного газа.

Жидкотопливные котлы

У жидкотопливных котлов относительно небольшие габариты и высокий КПД. Они работают автоматически на протяжении отопительного сезона. Дизтопливо дорого, а для отопления дома площадью 150 м² каждый час требуются 1,5 кг солярки. Котлы этого вида используют в качестве стартового и резервного источника тепла.

Низкотемпературный жидкотопливный котел Vitoladens 300-T (Viessmann, Германия)

Дизтопливо можно сжечь в виде мельчайших капель, смешанных с воздухом. Основные элементы горелки — система розжига, топливный насос, вентилятор и форсунка для распыления горючего. Мощность горения определяется пропускной способностью форсунки. А нужный расход воздуха задается воздушной заслонкой. Среди других обязательных элементов — клапан прекращения подачи топлива. Так устроена одноступенчатая горелка, чаще устанавливаемая на котлах бытовой мощности.

TOB TS (Wolf, Германия), жидкотопливный котел со встроенным бойлером послойного нагрева

В горелке со ступенчатым регулированием мощности изменяют количество подаваемого топлива (через дополнительные форсунки) или давление в топливопроводе (насос оснащен функцией переключения скоростей). Воздушная заслонка в этом случае управляется сервоприводом.

Экономичное и экологически чистое сжигание обеспечивают горелки с модуляцией мощности, то есть с плавным изменением количества вырабатываемого тепла. В горелках такого вида предусмотрены регулировка давления в питающем топливопроводе и соответствующее изменение подачи воздуха — с помощью механических тяг или электронного преобразователя скорости вращения вентилятора.

Vitoladens 300-C (Viessmann) — жидкотопливный котел с коррозионно устойчивым теплообменником (фото слева). Жидкотопливный конденсационный котел с высоким КПД WTC-OB (Weishaupt, Германия, фото справа)

Дизельный котел можно перевести на газ, когда к дому подведут газовую магистраль. Для этого надо заменить дизельную горелку на газовую. При сжигании жидкого топлива образуется больше — по сравнению с другими видами — сернистых соединений. Они образуют конденсат на поверхности стенок котла, особенно при невысоких температурах воды. Поэтому воспринимающие тепло поверхности дизельных котлов стараются делать из чугуна, который подвержен коррозии меньше, чем сталь. Это увеличивает вес агрегата. Жидкотопливные модели выпускают в напольном исполнении.

Для отопления частных домов используют жидкое топливо из углеводородов легких фракций — печное и дизельное. Первое тяжелее по фракционному составу и, соответственно, более вязкое, содержит больше серы и отличается меньшей теплотой сгорания. Возможность его применения зависит от требований производителя горелочного устройства.

Видов дизтоплива три: летнее, зимнее и арктическое. Самое вязкое — летнее, самое тяжелое по фракционному составу. Оно рекомендовано для эксплуатации при положительной температуре окружающего воздуха (при –10 °C застывает). Зимнее дизтопливо можно использовать для отопления дома при морозах до –30 °C (у него температура застывания –45 °C). Эти характеристики накладывают ограничение на места и условия хранения топливных емкостей.

Пеллетные котлы

Твердотопливные котлы работают на угле, дровах, древесных и торфяных брикетах, а также пеллетах. Пеллеты автоматически подаются из бункера по мере необходимости. Котел способен функционировать без участия человека 3–4 недели, пока не закончатся пеллеты в бункере.

Pellematic (OekoFEN, Австрия) — автоматический пеллетный котел с мощностью, адаптирующейся к потребностям конкретного дома

Топливные пеллеты представляют собой гранулы, получаемые прессованием. Сырьем для них выступает не только древесина, но и отходы сельского хозяйства, биомасса с энергетических плантаций и т.д. Древесные пеллеты определенного стандарта гарантируют эффективную работу котлов при минимальном объеме технического обслуживания и количестве вредных выбросов в окружающую среду, не превышающем предельно допустимых значений. Древесные топливные пеллеты подразделяются на классы А1, А2 и В. Гранулы двух первых классов используются для отопления частных домов. Пеллеты третьего класса предназначены для промышленных котельных. Качество гранул зависит от сырья, из которого они произведены. Для пеллет класса A1 допускается применять деловую древесину (бревна) и химически необработанные отходы деревообработки без добавления коры. Пеллеты класса A2 производятся из сырья более широкого спектра — в частности, это целиковые деревья без корневой системы. Поэтому они характеризуются большей зольностью — до 1,5%.

Гибридный котел DuoWin (Windhager, Австрия), работающий на пеллетах и дровах (фото слева). Забор пеллет из приставного бункера (Paradigma, фото справа)

В пеллетных котлах используется три вида горелок: ретортные, факельные и каминные. В первых подача топливных гранул в камеру сгорания осуществляется снизу с помощью шнековой передачи. Пламя направлено вверх. В горелках факельного вида пеллеты подаются по горизонтальному шнеку или вакуумной трубке, а огонь направлен вбок. Необходимое для факела давление воздуха создается вентилятором. В горелках каминного вида горение происходит в чашеобразной емкости. Пеллеты поступают сверху, а воздух — снизу.

Пеллетный котел Peleo Optima (Paradigma, Германия) с инновационной системой сжигания топлива, экономящей до 15% затрат на отопление, снижающей уровень выбросов и обеспечивающей высокий КПД (фото слева). Котел Pellematic (OekoFEN) с пеллетным бункером, пеллеты поступают в камеру сгорания по шнековому транспортеру вакуумным методом. Котел можно интегрировать в систему отопления дома (фото справа)

В передовых «пеллетниках» реализуется также пиролизное сжигание топлива. Древесина попавших на колосники гранул термически разлагается с образованием горючих газов, которые затем дожигаются в камере сгорания. И только потом продукты сгорания попадают в теплообменник. Это позволяет получить КПД 95% (КПД пеллетных генераторов без пиролиза не превышает 92%).

Пеллеты в котел подаются разными способами. Установки со стационарными встроенными ретортными горелками комплектуются бункерами объемом 300–500 л. Бункер соединен с котлом шнековым транспортером.

При использовании навесной горелки применяется приставной бункер — забор пеллет из него осуществляется питателем в виде трубы со шнеком внутри. Один конец трубы погружается в бункер. Гранулы поднимаются к верхней точке и сбрасываются по гибкому шлангу к горелке. Привод питателя расположен сверху трубы и управляется автоматикой. Модули располагают произвольно.

Применяются также вакуумные системы: подача гранул по гибкой трубе под действием разряжения, которое создается вентилятором. Некоторые модели оснащают встроенным промежуточным бункером (его емкость зависит от мощности котла) с интегрированным вакуумным насосом.

Подписывайтесь на наш канал

Котлы для отопления частного дома

Котел отопления создаст автономную отопительную систему для вашего дома

Без преувеличения можно сказать, что котлы для отопления частного дома (цены, экономичность, энергоэффективность и особенности выбора будут рассмотрены ниже) выполняют роль своеобразного сердца – нагревая воду, они затем разгоняют её по трубопроводам до самых дальних уголков дома. Правильный подбор котла – это не только возможность избежать напрасных затрат, но и сделать эксплуатацию системы отопления в целом экономичной, безопасной и максимально удобной.

Содержание

Выбираем котел для дома: основные параметры

Есть два основных фактора, которые определяют выбор котла отопления для обогрева частного дома:

  • мощность – самая простая формула, позволяющая достаточно точно определить мощность, которая необходима котлу отопления (при условии, что высота потолков не превышает 3 м) для нормального обогрева помещения – это 1 кВт на 10 м2 отапливаемой площади. При этом если говорить о южных районах, то можно использовать понижающий коэффициент 0,8-0,9, а вот для Севера, наоборот, потребуется мощность побольше – климатический коэффициент 1,2-1,5. Если устанавливать двухконтурный котел (водонагревательный бойлер для системы обеспечения горячей водой), то мощность следует увеличить на 15-20%.

Навесной конденсационный котёл

Котел отопления в интерьере прихожей

  • Полученное значение – минимальное, поэтому, чтобы обезопасить себя от форс-мажоров, следует добавить еще процентов 20-25%. Уже исходя из требуемой мощности можно определить, какие котлы отопления подойдут, а какие – нет. К примеру, электрические (всех типов – индукционные, электродные, ТЭНовые) эффективны при относительно небольших (до 150 м2) размерах дома, они больше подойдут для организации автономного отопления квартиры, в то время как дизельные лучше подойдут для домов с большой площадью
  • топливо – точнее говоря, его цены, но главное – доступность. К примеру, для степной зоны даже при отсутствии газа дровяные котлы не станут достойной альтернативой из-за стоимости дров.

Настенный двухконтурный газовый котел для отопления загородного дома и приготовления горячей воды с хорошим напором

Газовый котел отопления навесного типа

Из других фактов, которые потребуется учесть, это необходимость возведения отдельного здания (котельной, потребуется для мощных котлов, особенно газовых и дизельных), энергонезависимость (возможность функционировать без электричества), автоматизация отопления (программирование режимов, интеграция в систему «умный дом») и немаловажный параметр – безопасность эксплуатации.

Электронная система управления автономным отоплением

Газовые котлы

При наличии близко проходящей газовой магистрали, в большинстве случаев (порядка около 85%) частные домовладельцы выбирают газовые котлы для проведения отопления. Прежде всего, они достаточно экономичные, привлекают простой процесса и высокой степенью автоматизации – современные модели с началом сезона холодов могут потребовать от владельца только запустить котел, а в дальнейшем встроенная автоматика будет регулировать процесс обогрева (учитывая внешнюю и внутреннюю температуру, наличие хозяев дома, соблюдая дневной и ночной режим и т.д.).

Газовый настенный котел

Чтобы котел не бросался в глаза, его можно разместить в шкафу

Кроме того, газовые котлы привлекают широким модельным рядом, когда есть возможность осуществить оптимальный выбор, как по мощности, так и по ряду других параметров (двухконтурный котел, энергонезависимый, тип топки и т. д.). Из других достоинств отметим:

  • очень высокий, если сравнивать с другими типами котлов, КПД – у отдельных моделей он может достигать 95-97%
  • простота эксплуатации – нет необходимости в заготовке (привозе) топлива, а также добавлять его в процессе горения (как с твердотопливными котлами), а после – вычищать золу
  • простота организации горячего водоснабжения
  • экологичность – газ практически полностью сгорает, выделяя минимум сажи и копоти



Газовый двухконтурный котел, расположенный на кухне

Громоздкие бойлер и котел лучше вынести в нежилое помещение

Из недостатков следует отметить сложность и высокая стоимость получения разрешения и оформления проекта, а также необходимость установки газопровода. Для монтажа мощных котлов (из соображений безопасности) может понадобиться не просто отдельное помещение, а отдельно стоящая котельная, а также соблюдение множества правил и ограничений. Стоит также отметить необходимость ежегодно, перед началом сезона, прохождения контроля соответствующими органами. Если сравнивать цены на газовое оборудование с остальными типами котлов (при приблизительном равенстве параметров), то они займут некое промежуточное место.

Установку газовых котлов необходимо доверить специалистам

Совет! При покупке котлов иностранного производства, следует учесть, что их мощность указана для соответствующего давления газа. В наших магистралях давление обычно пониженное, поэтому стоит выбирать чуть более мощные модели, оптимально – если их автоматика адаптирована к колебаниям давления.

По отзывам потребителей лучшие модели — BAXI и Protherm (из недорогих), а так же Viessman, Buderus, Valliant.

Твердотопливные котлы

Твердотопливный котел

Сегмент рынка отопительного оборудования, который в последнее время демонстрирует стабильный рост. Современные твердотопливные котлы совершенно не напоминают дровяные «буржуйки», сегодня – это высокоэффективное теплооборудование, получившее прекрасные отзывы от теплотехников. Возобновление массового спроса на твердотопливные котлы вызвано несколькими факторами:

  • дровяные котлы длительного горения, пиролизные и пеллетные существенно упростили эксплуатацию – одной загрузки дров хватает от 12 до 24 часов, а пеллетные котлы могут иметь специальные бункеры, объема которых может (при автоматической подаче) хватить не на один день горения. При этом после сгорания остается минимум золы, которую в дальнейшем можно использовать в саду (участке) как удобрение

Универсальный котел с автоматической подачей топлива

  • внедрение инновационный технологий позволило ощутимо повысить КПД твердотопливных котлов
  • низкий, по сравнению с газовыми, уровень пожаро- и взрывоопасности, даже если рассматривать самодельные варианты
  • возможность использования разного вида топлива – дрова, уголь, брикеты из торфа, соломы, подсолнечника, пеллеты, опилки

Принцип действия низкотемпературного котла с автоматической подачей пеллет

  • энергонезависимость – установка твердотопливного котла делает его владельца независимым от услуг газовых компаний
  • стабильное отопление при очень низких температурах, когда давление в газовых магистралях значительно падает и работа газовых котлов очень нестабильна. А прекращение отопления грозит не только дискомфортом, но и разморозкой всей системы циркуляции теплоносителя – а это очень существенные финансовые потери.

Твердотопливный котел прекрасно впишется в интерьер гостиной

Отзывы потребителей среди доступных моделей отмечают Protherm, Эван, Dakon, ZOTA MIX, а среди дорогих – Buderus.

Стоит отметить, что самодельные котлы (фото и инструкции изготовления широко представлены в сети) по эффективности не могут конкурировать с заводскими образцами.

Дизельные котлы

Котлы, работающие на жидком топливе, постепенно теряют свою востребованность, прежде всего – из-за цены на топливо (керосин, солярку). Их экономическая эффективность, даже несмотря на высокий КПД, самая низкая среди прочих вариантов. К тому же дизельные котлы (само оборудование) очень дорогое, сегодня на рынке представлены только модели импортного производства – Ferroli, Vaillant, Viessmann, Dakon, De Dietrich, Protherm, Roca. Стоимость монтажа увеличивается и счет необходимости приобретения бака (емкости) для топлива, а так же системы фильтров. И еще один важный момент – все дизельные котлоустановки являются энергозависимыми, для подачи воздуха в их состав входят специальные нагнетатели. Из-за своей громоздкости они выпускаются только в напольном варианте и для них потребуется отдельное помещение.

Дизельный котел

Совет! Дизельные котлы – достаточно универсальные, многие из них имеют возможность переключения (перестройки) на другие виды топлива, самый популярный вариант «дизель-газ». Такой вариант можно использовать как временный, пока не будет подведен газ, а в дальнейшем – как резервный, если возникнут проблемы с подачей газа.

Жидкотопливные котлы обычно используются в условиях, где отсутствует магистральный газопровод

Электрические котлы

Электрические котлы (индукционные, электродные, ТЭНовые) часто выступают как резервный или дополнительный источник тепла в паре с газовым или твердотопливным котлом. И это несмотря на то, что по своим эксплуатационным характеристикам он значительно их превосходит:

  • простота установки – нет необходимости в получении разрешения, достаточно просто подвести электричество. Электрические котлы всех типов, будь-то индукционные или электродные, очень компактны, поэтому их можно смонтировать на стене, для них нет необходимости в отдельном помещении или дымохода

Электрические котлы одни из самых распространенных

Стильный электрический котел в интерьере кухни

  • безопасность – электродные или индукционные котлы осуществляют нагрев воды за счет преобразования электрической энергии в тепловую, они не сжигают воздух не выделяют углекислый газ, нет пожароопасных факторов – открытого огня, утечки газа или дизеля и т. д. Главное – правильно подобрать токоподводящий кабель
  • высокая степень автоматизации и управления котлом

Электрический котел с электронной системой управления

Электрические котлы отопления безопасны и очень эффективны

Но главная проблема – это вопрос цены на электроэнергию, по затратам даже экономичные индукционные (электродные чуть хуже) котлы стоят на уровне дизельных агрегатов. Если сравнивать цены, то индукционные котлы стоят значительно дороже, чем аналогичные по мощности электродные, но при этом они менее энергозатратны.

По рейтингам лучшие производители Protherm, SAV (индукционные), Zota, Vaillant (ТЭНОвые), Wespe Heizung, Dakon (ТЭНовые и электродные).

Комбинированные котлы

Комбинированные котлы – это попытка инженеров объединить преимущества, которые имеют отопительные устройства разных типов (газовые, дровяные, дизельные, индукционные, электродные), при этом стремясь минимизировать их недостатки и аварийные риски. Преимущества их установки:

  • комбинированные котлы дают возможность использовать более дешевое топливо (дрова, пеллеты) вместо газа. Как вариант – использование дров в межсезонье, когда для создания комфортных условий достаточно протопить пару часов, и переходить на газ с наступлением постоянных морозов

Комбинированный котел, работающий на газу и дровах

  • возможность резервирования видов отопления, при отключении (критическом снижении давления), к примеру, газа, переходить на дрова (уголь, дизель)
  • комбинированные котлы имеют возможность автоматического переключения (если предусмотрено конструкцией) с одного вида топлива на другое

Комбинированные котлы так же часто устанавливают в тех случаях, когда подведение газа планируется в ближайшем будущем.

Напольный комбинированный котел с бойлером внутри для отопления загородного дома и приготовления горячей воды с хорошим напором

Впрочем, универсальные котлы имеют и существенные недостатки:

  • сложность конструкции – универсальность котла достигается за счет усложнения его конструкции, они требуют профессиональной настройки и периодического сервисного (достаточно дорогостоящего) обслуживания. При этом самодельные «апгрейды» могут быть весьма опасны, особенно когда речь идет о компиляциях с использованием газовых горелок
  • однотопочные комбинированные котлы «газ-дрова» требуют постоянной очистки газовой горелки, на которой скапливаются отходы горения дров.
  • высокая стоимость как самого оборудования, так и его монтажа. Установка комбинированного котла всегда производится в отдельном помещении

Комбинированный котел

Viessmann Vitoladens 300 с подставным водонагревателем Vitocell

  • большая масса и габариты котлов – комбинированные котлы изготавливаются исключительно в напольном варианте, из-за своей его большой массы потребуется заливка фундамента
  • энергозависимость – комбинированные котлы могут эксплуатироваться только при наличии электроэнергии для работы автоматической системы вентиляции (особенно критично при работе газовой горелки)

Отзывы пользователей в бюджетном сегменте отмечают модели от Protherm, в верхней ценовой категории – Viessman, Buderus ACV.

Как выбрать отопительный котел для установки в частном доме – подробнее смотрите на видео:

Фото отопительных газовых котлов. Автоматика безопасности котлов

Не секрет, что газ – как природный, так и сжиженный – вещество взрывоопасное. Поэтому производители газовых отопительных котлов делают все, чтобы эксплуатация их оборудования была полностью безопасной. Умная автоматика сразу отключит прибор в нештатной ситуации. Что обязательно должно входить в систему безопасности газовых котлов?

На фото:

На фото газовых котлов, установленных в частных домах, видно, что дизайн панели управления у разных моделей может сильно отличаться, хотя принцип работы системы безопасности — схож.

Основные элементы системы безопасности

Контроллер, датчики, исполняющие устройства. Отопительные котлы на газе работают в тесной связи с системой безопасноти, поэтому она является неотъемлемой частью системы их управления. К системе безопасности газовых котлов относятся: контроллер (блок управления), группа датчиков, исполнительные устройства.

Один и тот же для безопасности и управления. В самом деле, в газовых котлах обе эти сферы настолько тесно связаны между собой, что управлять ими при помощи отдельных приборов было бы нелогично.

На фото: контроллер Logamatic от фабрики Buderus.

Контроллер

Получает данные с первичных датчиков. К ним относятся датчик пламени, датчик тяги в дымоходе, датчик температуры теплоносителя, анализатор отходящих газов. На основании полученных с них данных контроллер принимает решение либо о корректировке параметров работы, либо о том, чтобы полностью остановить газовый котел, если его дальнейшая эксплуатация представляет опасность.

Датчики утечки метана и наличия водорода

Для обеспечения комплексной защиты. К сожалению, они не всегда входят в стандартную комплектацию газовых котлов. Первый сигнализирует о появлении  в котельной метана. Он, правда, не поможет определить место утечки, однако на основании полученного от него тревожного сигнала контроллер немедленно отдаст приказ о прекращении подачи газа к горелкам.

Датчик наличия водорода сработает, если из-за нарушения состава газовоздушной смеси в помещении начнет скапливаться свободный водород.

Могут быть заменены одним универсальным устройством. Это анализатор утечки горючих газов — газоанализатор. Он способен определить наличие и метана, и водорода в атмосфере помещения. К слову: плотность этих газов ниже плотности воздуха, поэтому они концентрируются под потолком — там и устанавливают датчики утечки.

Регулятор давления


Защищает газовый котел от перепадов давления в магистрали. Этот регулятор также общий для автоматики управления и безопасности. Падение давления в газовой сети может вызвать затухание горелки. При этом газ будет поступать в помещение. Чтобы этого не произошло, регулятор давления быстро перекрывает подачу газа. Если давление вырастет выше допустимой нормы, регулятор может также либо отключить газ, либо редуцировать давление до рабочего ( в зависимости от модели).

На фото: На фото: регулятор давления для котлов фабрики Baxi.

Отсекатель газа (отсечной клапан)

Играет основную роль в работе всей системы. Реагирует на наличие электричества. Если электричество есть — клапан устройства открыт. Если электричество пропадает — клапан закрывается и устройство перекрывает подачу газа к горелке, газовый котел отключается.

Остается работоспособным в любой ситуации. Если контроллер перестал подавать энергию или перебои с электричеством начались во всем доме, сразу отключатся циркуляционные насосы, а также вся запорно-регулирующая арматура с электроприводом, а самое главное — отключатся датчики безопасности. В этом случае возможно возникновение опасных ситуаций, однако отсечной клапан, лишенный электропитания, мгновенно перекроет подачу газа.




В статье использованы изображения: buderus.ru, baxi.ru


Монтаж котельных и котлов | фото


buderus slava

обвязкакотла

котел

винтерьере

AddText_06-22-09.23.55

AddText_06-22-09.25.51

AddText_08-07-03.06.18

AddText_08-07-03.10.35

AddText_08-07-02.44.01

Котлы Baxi Fi24 i

Котельная на твердом топливе: котёл BOSCH и бойлер NIBE

Котельная на твердом топливе: котёл BOSCH и бойлер NIBE

Монтаж и установка твердотопливного котла buderus

Котельная на твердом топливе: котёл Buderus и бойлер Buderus

Настенный котёл BAXI Luna 3

DSC_0223

подключение настенного котла Baxi Nuvola 3 comfort

установка бесперибойника и стабилизатора

бойлер косвенного нагрева bosch

установка расширительного бака на ГВС

обвязка котельной с электрическим котлом Buderus и бойлером косвенного нагрева Bosch

Монтаж насосной группы Thermix для настенных котлов, Meibes

Котельная на электро энергии: котёл Buderus и бойлер Bosch

Обвязка бойлера косвенного нагрева BOSCH

Котел Buderus, бойлер Drajiza, насосная группа Buderus

Котел Buderus, бойлер Drajiza, дымоход Jeremias

Котельная на дизельном топливе

настенный котёл Buderus U 042k

монтаж котла Buderus с системой водоподготовки

Пеллетный котёл-камин Termal 15

бункер для пеллетов в котле-камине Termal 15

система управления пеллетного котла

Пеллетный котёл-камин Termal 15

Водонагреватель Logalux S для настенных котлов, Buderus и Настенный газовый котел Logamax U072, Bude

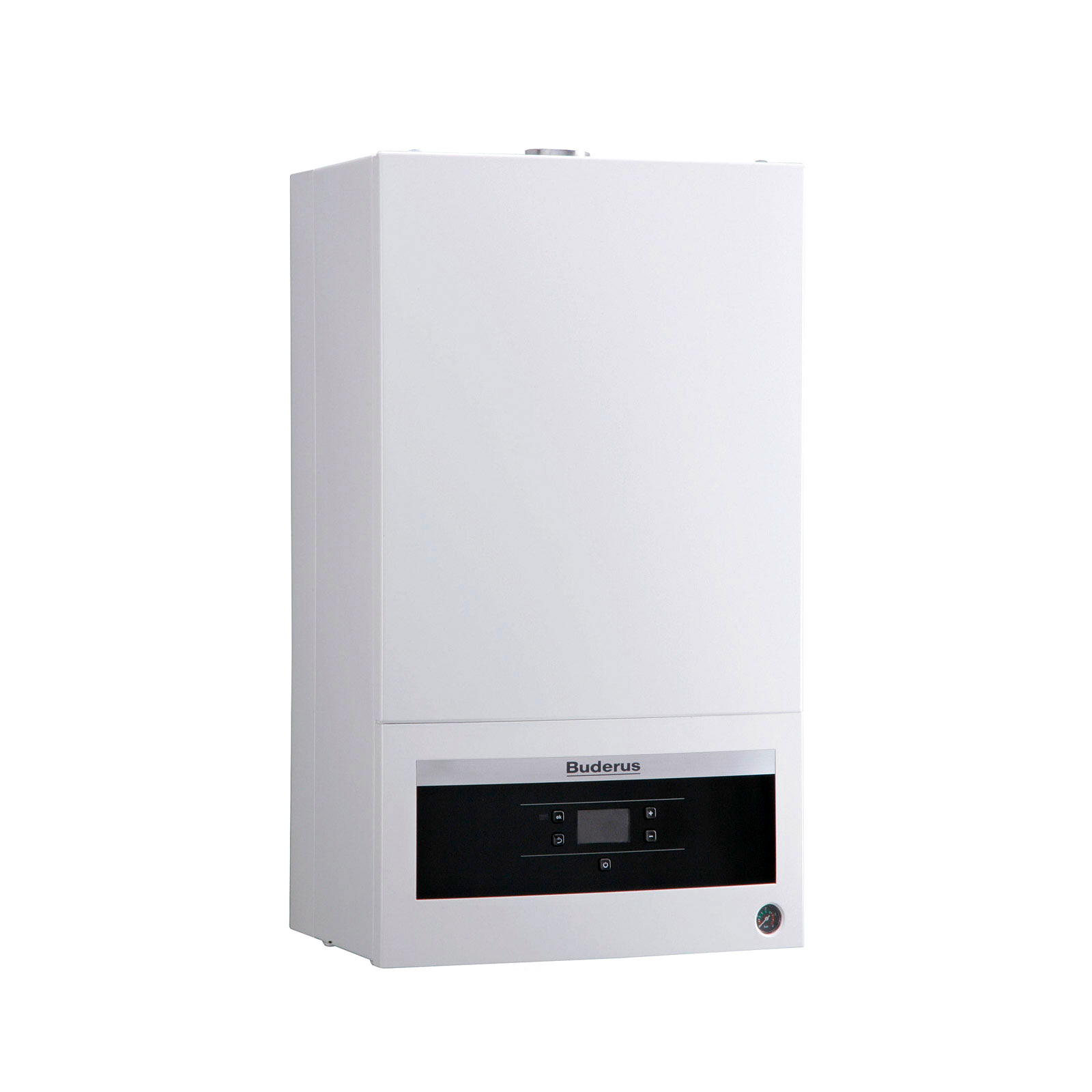

Настенные котел Buderus U 072

Водонагреватель Logalux S для настенных котлов, Buderus

P1060211

Насосная группа HS (без смесителя), Buderus

Электрокотёл Эван 9 кВт

твердотопливный котёл zota тополь-м 30кВт

инженерные коммуникациии в котельной

настенный 2-х контурный котел buderus U072

насосно-смесительный узел Meibes с коллектором Frankische

настенный 2-х контурный котел buderus U072 (2)

монтах котла buderus в квартире с автономным отоплением

монтаж котельного оборудования в деревянном доме (1)

монтаж котельного оборудования в деревянном доме (2)

монтаж котельного оборудования в деревянном доме (3)

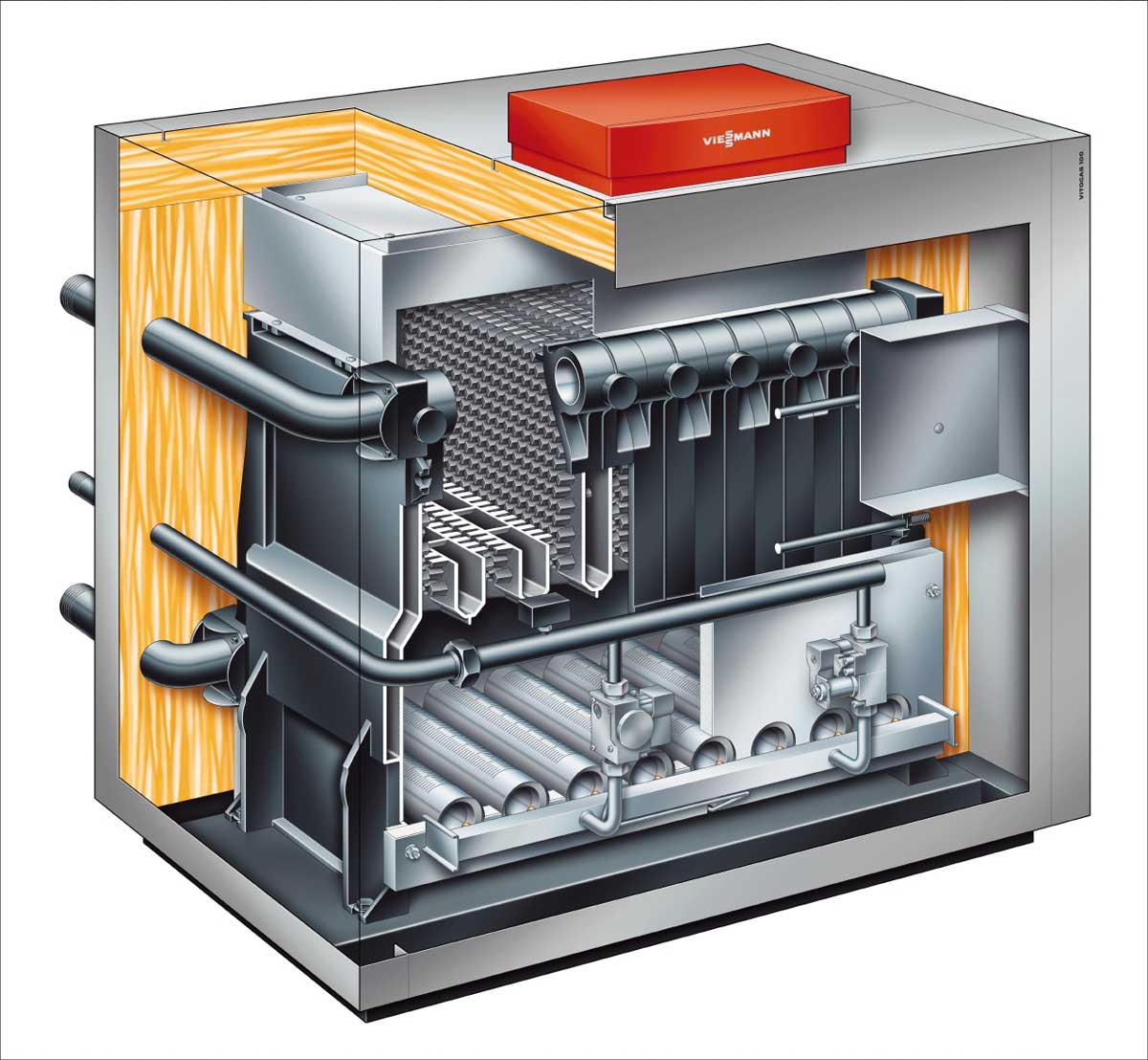

Монтаж атмосферного котла Viessmann Vitogas100

Обвязка котла Viessmann

Подключение нового котла viessmann к старой системе отопления

Монтаж котла buderus U072, укладка теплых полов, труб отопления, монтаж радиаторов (5)

монтаж элетрокотла proterm 12k в гараже (2)

будерус

Монтаж котельной Buderus (7)

Монтаж котельной Buderus (5)

Установка оборудования скважины (реле давление, гидроаккумулятор и фильтры) (1)

IMG_20171222_132526[1]

обвязка водонагревателя косвенного нагрева vaillant

котельная vaillant

Котлы-BAXI бойлер-NIBE насосная группа-Buderus

DSC_0002

Насосная группа Buderus

Монтаж дымоходов BAXI


Электрические котлы TEPLODOM: фото, характеристики

Используя 28-летний опыт разработки и производства различных источников питания и стабилизаторов мощностью от 10 Вт до 20 кВт, мы разработали собственную линейку электрических симисторных котлов револьверного типа с интеллектуальной модуляцией мощности и выбором фаз.

Разработчикам компании удалось объединить все лучшие решения для котлов из высокого ценового сегмента в нашу очень доступную по стоимости серию.

Создавая умные и экономичные котлы, мы применили качественные материалы и уделили внимание каждой мелочи. Особенно энергосбережению и увеличению срока службы.

Мы добавили много уникальных функций и решений, не имеющих аналогов на рынке электрокотлов, оставаясь при этом в том же ценовом сегменте.

Безупречность в деталях, современные линии

  • Микропроцессорное управление ТЭНами и модуляция мощности обеспечивает плавный нагрев и существенную экономию электроэнергии (до 30%-40%) по сравнению с обычными релейными котлами.
  • Бесшумная работа котла не потревожит вас и ваших детей ночью.
  • Расширенная цифровая, светодиодная и звуковая индикация позволит полностью контролировать работу вашей системы отопления и состояние электрической сети.
  • Уникальный (неповторимый) дизайн не оставит равнодушными вас и ваших гостей.
  • Предлагаемый нами уровень сервиса и технической поддержки обеспечит минимальное время реагирования на возможные проблемы в системе отопления.

Ваш дом никогда не останется без тепла!

Модельный ряд электрических котлов Teplodom i-TRM*


Teplodom i-TRM SILVER
Базовая модель с оптимальным набором функций. Впервые на рынке заложена возможность апгрейда.

Teplodom i-TRM SILVER StS
Модель, оснащенная нержавеющими ТЭНами, возможностью каскадного подключения, защитой от сухого хода и заклинивания насоса.

Teplodom i-TRM GOLD
Идеальная мини-котельная с множеством дополнительных функций и возможностью апгрейда.

*TRM (Triac Revolver Modulation) — электрокотлы револьверного типа с симисторным управлением и модуляцией мощности.

Cерия Teplodom i-TRM SILVER

Представляем линейку бесшумных, экономичных электрических котлов на симисторном управлении серииTeplodom i-TRM SILVER. Технические решения, применённые в наших изделиях, позволили создать продукт с уникальным соотношением цена/качество.

Наши котлы серии Teplodom i-TRM SILVER рассчитаны на мощности 3, 6, 9, 12 кВт, что позволит обеспечить теплом дачу или загородный дом площадью от 30 до 120 кв. метров.

Мощность, кВт Отапливаемая
площадь, м2
Размеры
присоединения
Напряжение
сети, В
Размеры,
ВxШxГ
Масса, кг
3 30 1" 220 650х290х172 15
6 60 1" 220 650х290х172 15,5
9 90 1" 220/380 650х290х172 16
12 120 1" 380 650х290х172 16,5

Котлы данной серии могут использоваться в качестве резервных источников теплоснабжения (как дополнение к пелетным, газовым и др. котлам) для поддержания на объекте требуемой температуры в отсутствие хозяев.

Cерия Teplodom i-TRM SILVER StS

Линейка Teplodom i-TRM SILVER StS — развитие линейки SILVER. В дополнение к функциям линейки SILVER:

  • Нержавеющий блок ТЭН. Позволяет продлить срок службы котла.
  • Защита от сухого хода. Обеспечивает автоматической выключение котла в случае падения давления в системе.
  • Контроль протока. При подключении внешнего водяного счетчика с импульсным выходом, обеспечивает запрет на включение и аварийное выключение котла в случае отсутствия протока в системе отопления.
  • Каскад — возможность каскадного включения нескольких котлов.

Наши котлы серии Teplodom i-TRM SILVER StS рассчитаны на мощности 6, 9, 12 кВт, что позволит обеспечить теплом дачу или загородный дом площадью от 60 до 120 кв. метров.

Мощность, кВт Отапливаемая
площадь, м2
Размеры
присоединения
Напряжение
сети, В
Размеры,
ВxШxГ
Масса, кг
6 60 1" 220 710х323х172 15,5
9 90 1" 220/380 710х323х172 16
12 120 1" 380 710х323х172 16,5

Cерия Teplodom i-TRM SILVER StS в экокоже

Дизайн-серия Teplodom i-TRM SILVER StS. Стиль и особый колорит в вашем доме — полная отделка лицевой панели котла кожей. Универсальные цвета спокойной гаммы станут украшением в любом интерьере.

Наши котлы серии Teplodom i-TRM SILVER StS в коже рассчитаны на мощности 6, 9, 12 кВт, что позволит обеспечить теплом дачу или загородный дом площадью от 60 до 120 кв. метров.

Мощность, кВт Отапливаемая
площадь, м2
Размеры
присоединения
Напряжение
сети, В
Размеры,
ВxШxГ
Масса, кг
6 60 1" 220 710х323х172 15,5
9 90 1" 220/380 710х323х172 16
12 120 1" 380 710х323х172 16,5

Cерия Teplodom i-TRM GOLD

Представляем линейку бесшумных, экономичных электрических котлов на симисторном управлении серии Teplodom i-TRM GOLD. Технические решения, применённые в наших изделиях, позволили создать продукт с уникальным соотношением цена/качество.

Наши котлы серии Teplodom i-TRM GOLD рассчитаны на мощности 3, 6, 9, 12 кВт, что позволит обеспечить теплом дачу или загородный дом площадью от 30 до 120 кв. метров

Мощность, кВт Отапливаемая
площадь, м2
Размеры
присоединения
Напряжение
сети, В
Размеры,
ВxШxГ
Масса, кг
3 30 1" 220 900х345х250 15
6 60 1" 220/380 900х345х250 15,5
9 90 1" 220/380 900х345х250 16
12 120 1" 380 900х345х250 16,5

Котлы данной серии могут использоваться в качестве котельных для постоянного отопления дома.

Основные функции электрических котлов Teplodom i-TRM

Ряд функций, заложенных в наши котлы, не имеют аналогов в сопоставимом ценовом сегменте. Например, микропроцессорное управление ТЭНами, модуляция мощности, симисторные ключи, возможность удалённого управления через интернет – все эти функции присущи котлам более высокого ценового сегмента у других производителей. Мы же постарались реализовать максимум необходимых пользователю интеллектуальных функций, оставаясь при этом в ценовом сегменте «Эконом».

Отдельное внимание было уделено качеству применяемых материалов и комплектующих. Используемые в изделиях ТЭНы изготовлены под нашим контролем одним из ведущих производителей в России. Применены нихромовая проволока и периклаз, прошедшие несколько этапов технологического контроля в процессе производства. Качество изготовления корпусных деталей и окраски корпуса является продолжением и подчеркивает интересные дизайнерские находки от ведущей студии промышленного дизайна в России.

ПАРАМЕТР SILVER GOLD PLATINUM
Бесшумность
В отличие от переключения релейного типа семисторное управление блоками ТЭНов полностью бесшумно. Забудьте про «щелкающие» круглосуточно реле при работе других котлов. Тишина и комфорт отныне живут в вашем доме!
Приоритет
Автоматический выбор приоритетной фазы (при 3-х фазном подключении) для равномерной нагрузки на сеть и предотвращения перекоса фаз. Котёл сам определяет на какую фазу лучше подключить нагрузку. Если у вас включена стиральная машина или чайник, то котёл автоматически подключится на свободную от больших нагрузок фазу. И ваша бытовая техника продолжит работать в комфортном режиме.
Ротация
Чередование работы ТЭНов для обеспечения их равномерной амортизации и увеличения срока службы. Не секрет, что в простых релейных котлах ТЭНы работают неравномерно. Первый из них всегда более нагружен, чем остальные. Соответственно раньше других выходит из строя, что существенно сокращает срок службы котла. В наших котлах обеспечивается равномерная «выработка» ресурса каждого ТЭНа, что увеличивает срок службы в 2-3 раза.
Вебасто
Предварительный прогрев спирали ТЭНов перед включением на полную мощность для значительного увеличения срока их службы. Все знают, что лампа накаливания, как правило, сгорает в момент включения, поскольку холодная нить получает «стрессовую» нагрузку. В ТЭНах используется аналогичная нихромовая нить. Поэтому предварительный прогрев спирали и только затем включение рабочего режима призвано продлить срок службы ТЭНов, а значит и котла в целом. Термин «Вебасто» хорошо знаком автомобилистам и означает предварительный прогрев холодного двигателя перед его запуском. В наших котлах применена аналогичная логика.
SOS
В случае выхода из строя одного ТЭНа или симистора управления котёл продолжает работать на оставшихся ТЭНах, сигнализируя о проблеме. Это позволяет пользователю сохранить теплоснабжение на объекте до приезда сервисных инженеров.
Чистая сеть
Активная фильтрация помех. Наш котёл не вносит никаких искажений в электрическую сеть. Все электрооборудование вашего дома будет работать устойчиво и корректно!
Мониторинг
Анализ параметров электрической сети и звуковая индикация при выходе их из ГОСТа. Очень часто качество работы приборов напрямую зависит от качества электрической сети. В случае с отопительным котлов без качественной сети не возможно обеспечить заявленные характеристики. При пониженном напряжении котёл не догревает. При повышенном может выйти из строя. Поэтому в наших котлах происходит регулярное измерение напряжения в электрической сети, и в случае выхода его за пределы ГОСТа пользователь будет проинформирован об этом.
EXTREME
Сохранение работоспособности котла при экстремальных значениях напряжения в электрической сети (от 90 В до 320 В).
Плавный пуск
Плавное повышение мощности, исключающее просадку напряжения в сети. Мигающие лампочки и сбивающиеся электронные часы – хорошо забытое прошлое. Наш котёл при старте и поддержании установленного режима использует математические алгоритмы управления, которые сводят на нет все проявления дискомфорта от резкого включения высоких нагрузок на электросеть. Модуляция мощности котла — это экономия и комфорт при его использовании! Теперь это есть и у вас!
Микропроцессорное управление
Удобство использования и интуитивно понятный пользовательский интерфейс обеспечивается применёнными в изделиях цифровыми микропроцессорами. Вам не придётся изучать инструкцию на 100 страницах. Включив изделие, вы сразу самостоятельно сможете настроить и изменить необходимые параметры.
Самодиагностика и индикация неисправности
Благодаря внутренней системе самодиагностики, вы сможете в большинстве случаев самостоятельно квалифицировать возможные проблемы. Коды ошибок, которые выводятся на цифровой дисплей, будучи переданы в сервисный центр помогут специалистам минимизировать время реагирования на возможные проблемы.
Расширенная цифровая и светодиодная индикация
Расширенная цифровая и светодиодная индикация состояния котла, отопительной системы и электрической сети. Мы вывели на цифровой дисплей максимум полезной информации о состоянии электрической сети, температуре, текущей мощности и т.д.
LIGHT
Встроенная аварийная или дежурная подсветка. Уникальный дизайн и специализированная подсветка позволяет разместить наш котёл на кухне, и он не будет вносить диссонанс в общее пространство.
Апгрейд
Дооснащение ранее приобретённого котла дополнительными функциями.
Мы использовали заведомо более мощный процессор с бОльшим объёмом памяти с расчётом на будущую программную модернизацию. В будущем это позволит клиентам, скачивая обновленную прошивку с нашего сайта, добавлять в уже установленный и работающий котёл новые функции.
Ваш котёл никогда не устареет, а будет развиваться в ногу со временем, продолжая висеть у вас на стене и отапливая объект!
Электрические котлы можно купить в магазинах партнеров компании «Бастион» в следующих городах России: Абакан, Азов, Аксай, Актау, Актоба, Александров, Алматы, Альметьевск, Анапа, Арзамас, Армавир, Арсеньев, Артем, Архангельск, Астана, Астрахань, Ачинск, Барнаул, Белгород, Белорецк, Бердск, Бийск, Биробиджан, Бирск, Большой Камень, Борисово, Бронницы, Брянск, Великие Луки, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Воронеж, Воскресенск, Воткинск, Всеволожск, Вязьма, Гатчина, Геленджик, Голицыно, Горно-Алтайск, Городец, Грозный, Гулькевичи, Дмитров, Домодедово, Донецк, Евпатория, Ейск, Екатеринбург, Елабуга, Зеленодольск, Зеленый пос., Иваново, Ижевск, Иркутск, Искитим, Истра, Йошкар-Ола, Казань, Калининград, Калуга, Каневская ст-ца, Карпинск, Карталы, Кашира, Кемерово, Киев, Кимры, Кинель, Кинешма, Киров, Кирово-Чепецк, Кисловодск, Клин, Ковров, Коломна, Комсомольск-на-Амуре, Копейск, Королёв, Кострома, Краснодар, Красноярск, Крымск, Кумертау, Курган, Курск, Куртамыш, Ленск, Липецк, Ломоносов (Санкт-Петербург), Луховицы, Люберцы, Людиново, Магнитогорск, Малоярославец, Махачкала, Минеральные Воды, Минск, Москва, Муром, Мытищи, Набережные Челны, Нахабино, Находка, Нефтекамск, Нижний Новгород, Нижний Тагил, Новороссийск, Новосибирск, Новочеркасск, Обнинск, Одинцово, Октябрьский, Омск, Орёл, Оренбург, Орловский пос. , Орск, Оха, Павлово, Партизанск, Пенза, Переславль, Пермь, Петрозаводск, Приморско-Ахтарск, Псков, Пушкин, Пушкино, Пятигорск, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Семей, Сердобск, Серов, Сибай, Симферополь, Смоленск, Сочи, Спасск-Дальний, Ставрополь, Старый Оскол, Стерлитамак, Сысерть, Таганрог, Талдыкорган, Тамбов, Ташкент, Тверь, Тимашевск, Тихорецк, Тольятти, Томск, Туапсе, Туймазы, Тула, Тюмень, Улан-Удэ, Ульяновск, Уральск, Уссурийск, Усть-Каменогорск, Уфа, Хабаровск, Чебоксары, Челябинск, Череповец, Шадринск, Шаховская пгт, Шумиха, Шымкент , Щербинка, Энгельс, Южно-Сахалинск, Якутск, Ялта, Янаул, Ярославль

Тех. поддержка

Бастион в соц. сетях

Канал Бастион на YouTube

Типовые схемы отопления частных домов с фото

Отопление одного и того же дома, можно сделать различными схемами и с помощью различных систем (напольное, радиаторное отопление). В данной статье мы хотим описать наиболее встречающиеся схемы отопления от простых, до сложных комбинированных систем. В наших примерах мы предполагаем применение только современных одно- или двухконтурных котлов с двухтрубной разводкой труб отопления. Хотим также заметить, что данные схемы не являются законченным проектом и служат только для общего представления состава системы отопления.

Двухконтурный котел + радиаторная система отопления

Одна из самых первых современных систем отопления и наиболее распространенная система отопления частного дома в настоящее время. В основе системы находятся стальные, алюминиевые, биметаллические или стальные радиаторы, соединенные в сеть трубопроводов по которым от котла течет теплоноситель. Основные плюсы данной системы - простота, доступность и эффективность обогрева.

В такой, самой простой схеме, необходим котел, дополнительный расширительный бак на отопление, фильтр механической очистки и отсекающие краны, также желательно поставить дополнительные сливные краны. Все это подключается к трубам отопления и система готова к работе.

Двухконтурный котел + радиаторы + теплый пол

В самом простом случае (см. рисунок ниже), контур теплого пола подключается к трубам радиаторного отопления параллельно (т.е. с помощью тройников). Основной плюс данной схемы - простота и низкая стоимость. Насосно смесительный узел можно сделать в помещении котельной на базе термостатического вентиля ESBE VTA 322, а распределительный коллектор установить в любом удобном месте. Минусы схемы - гидравлическая неустойчивость, то есть может получиться так, что весь теплоноситель пойдет по контуру теплого пола, что приведет, к плохому нагреву радиаторов.

Лучшим вариантом для подключения нескольких контуров отопления к котлу (не важно, настенному, напольному, газовому или другому) - будет применение гидравлической стрелки и распределительных контуров. Такие схему всегда сбалансированы, котловой насос не перегружается, их всегда проще настроить. Однако для создания таких систем требуется большая квалификация рабочих и большие финансовые затраты.

Одноконтурный котел + отопление + бойлер косвенного нагрева

Для людей, которым необходима хорошая производительность по горячей воде или большая надежность, чем второй контур настенного котла или рециркуляция горячей воды - всегда выбирают схемы отопления с бойлером косвенного нагрева. Не правильное подключение бойлера приводит к длительному нагреву воды, при правильном же подключении вы практически ни когда не заметите перебоев в горячем водоснабжении.

При выборе схемы отопления с бойлером косвенного нагрева, нужно помнить два основных правила - для нагрева бойлера должна использоваться вся мощность котла и нагрев бойлера должен осуществляться в приоретете над другим отоплением (т.е. пока нагревается бойлер, другие контура отопления не должны работать).

Для настенных котлов наиболее популярным решением, при подключении бойлера косвенного нагрева к системе отопления, является трех-ходовой вентиль. При остывании питьевой воды в бойлере вентиль направляет весть поток теплоносителя через бойлер, при этом на нагрев радиаторов теплоноситель не подается. Многие производители настенных котлов закладывают возможность управления трех-ходовым клапаном с помощью собственной автоматики котла. В одноконтурном Baxi LUNA 3 Comfort такой вентиль уже заложен в корпус котла.

Так как в напольных котлах основной насос отопления устанавливается в не котла, то в таких схемах (с напольным котлом) предпочтительней применять схему с двумя насосами (вместо трех-ходового клапана).

При необходимости нагрева воды в бойлере, автоматика котла или другая автоматика, включает насос бойлера и выключает насос отопления. После нагрева - наоборот. Электрическую часть всех подключений смотрите в инструкции к котлу. В данном случае в бойлере необходимо установить датчик температуры или термостат, который будет давать сигнал котлу.

Сложные схемы с напольным котлом, гидрострелкой и распределительным коллектором

Такие схемы применяются в случай с большим количеством независимых контуров отопления. Например, радиаторы дома, теплый пол дома, отопление бани, бойлер косвенного нагрева, нагрев бассейна и др.

В качестве котла может быть абсолютно любой котел, настенный, напольный, газовый или электрический. Наличие гидравлической стрелки в таких схемах обязателен, т.к. выполняет достаточно функций (защита чугунного котла от холодной обратки, уравнивание перепада давлений, согласование работы насосов и др.). Более подробную информацию можно найти на страницах нашего сайта.

Данную схему можно немного изменить, а именно, бойлер косвенного нагрева можно подключить не от коллектора, а перед гидрострелкой, тем самым получив предыдущую схему с двумя насосами.

Отопительные котлы - виды, типы, фото, видео, системы и выбор

Дом еще только строится, все хлопоты касаются конструкции здания и других не менее важных проблем. Однако рано или поздно каждый владелец как частного дома, так и квартиры задумывается о системе отопления. Как и любая другая инженерная сеть, отопительная система требует повышенного внимания к деталям. Сердце системы отопления – это котел. Котлы очень важно выбирать правильно, чтобы в дальнейшем не возникло никаких проблем.

Существует огромное количество различных видов котлов

Сначала отметим преимущества создания автономной отопительной системы перед центральной:

  • Возможность включения и отключения отопления по необходимости/желанию – графика здесь нет.
  • Возможность регулировать температуру внутри помещений, которые отапливаются.
  • Если вы поставите двухконтурный котел, то можно оборудовать еще и горячее водоснабжение.

Чем отличаются котлы друг от друга?

Итак, мы начнем рассматривать котлы отопительные с технической точки зрения. Современные модели котлов бывают одноконтурными и двухконтурными. Первый вид служит только для отопительных целей, а второй способен еще и обеспечить дом горячей водой. В частных домах именно двухконтурные системы отопления применяются чаще всего. И это является верным решением, так как таким образом можно решить сразу две задачи, а использоваться будет лишь один котел. Однако двухконтурный котел отопления – дорогое оборудование, так что не каждый сможет его приобрести.

Одноконтурные котлы отопления – это эффективное решение, когда вся тепловая энергия, получаемая из энергоресурсов, будет идти только на отопления жилья.

Если же вам нужно горячее водоснабжение, то можно использовать дополнительный котел. Конечно, такая система не очень экономически выгодная, однако здесь присутствует удобство. Ведь вы сможете регулировать температуру теплоносителя каждого котла отдельно. Кроме того, котлами с бойлерами можно отапливать частный дом. А вот двухконтурные котлы отопительные можно ставить только в тех домах, помещения которых имеют площадь не больше 200 кв.м.

Основные узлы газового настенного котла

Следующий критерий касается конструкции котлов отопления. В зависимости от конструктивных особенностей и способа монтажа котлы могут быть напольными и настенными. Настенные обогревательные котлы для отопления обычно – прерогатива городских квартир. Такой котел не займет много места, поэтому его можно будет поставить в ванной или на кухне. Вам нужна будет только свободная часть стенки. В целом, настенный котел являет собой относительно недорогое и компактное устройство, которое полностью соответствует всем нормам и требованиям современности.

Напольные модели котлов являются более габаритными. Под такие котлы, как правило, делается прочное основание.

И самым оптимальным вариантом расположения таких котлов будет такое помещение, как кладовка или подсобка. Однако они должны быть оборудованы по всем требованиям.

Напольный котел

Тип топлива

Виды котлов отопления в зависимости от того, на каком топливе они работают, — это отдельная тема. Многие потребители не могут решить, какое же топливо им лучше всего использовать. Однако такой критерий является одним из самых важных. Именно топливо, которое вы будете использовать для отопления своего дома, и является определяющим экономии расходов на отопительную систему в процессе ее работы.

Рекомендуем к прочтению:

Кроме того, вид топлива очень часто обусловливает и мощность прибора отопления. Ведь каждый энергоноситель имеет свою собственную отдачу тепла.

Газовый котел

Первый вид, который мы рассмотрим, является и самым распространенным – это газовый котел отопления. Все дело в том, что такой энергоресурс, как газ, является самым дешевым и безопасным среди всех остальных, если, конечно, правильно подойти к работе оборудования. В современности газовые котлы отопления являют собой автономные установки, которые не требуют постоянно находиться рядом с ними. Нужно только поставить параметры работы и носителя тепла.

Рассмотрим техническое наполнение газовых котлов. Бывают разные варианты, отличающиеся друг от друга:

  • Нагревательный котел для отопления с естественной или принудительной циркуляцией. Отличительная черта в данном случае – это наличие или отсутствие циркуляционного насоса. Такой насос входит в конструкцию системы отопления, а в некоторых случаях – и в состав самого котла. К примеру, настенные модели сейчас практически все включают встроенные насосы.

Котел с циркуляционным насосом

  • Энергонезависимые и энергозависимые котлы. Разница таких устройств между собой в том, что в некоторых используются приборы от электротока, а в некоторых – не используются. Такие приборы – это различные электрические задвижки, датчики, блоки управления и т.д.
  • Особенности дымохода. Тут бывает два вида котлов – это дымоходные и турбинные. В турбинных приборах отведение продуктов горения будет осуществляться с помощью установленного вентилятора в дымоход.
  • Конструкционные особенности горелки. Горелка выступает важным элементом отопительного котла. Именно от горелки будет зависеть эффективность работы всей отопительной системы. Используется два вида горелок – это атмосферная и с наддувом. Атмосферная горелка подает воздух в топочную камеру за счет того, что работают естественные физические процессы. Такая горелка обладает простой конструкцией и бесшумной работой. Да и стоимость ее низкая. Что касается горелки с наддувом, то они обладает высоким коэффициентом полезного действия и компактностью. Однако такая горелка при работе будет шуметь, она дорогая и сложная в конструкции.

Далее рассмотрим электрический котел на отопление. Такие приборы занимают второе место по распространению. Работают они от электрической сети. В настоящее время все-таки еще наблюдается ситуация, когда в отдаленных от города районах нет проходящей газовой магистрали. Поэтому электрические котлы выступают своего рода спасением.

Электрический котел отопления

Электрические котлы обладают множеством преимуществ:

  • Простая конструкция. Тут не будет сложных компонентов, теплоноситель нагревается от обычных ТЭНов.
  • Электрокотлы – экологически безопасные. Они не выбрасывают продуктов сгорания, не сжигают кислород, а работа их – бесшумна.
  • Простота установки. Если вы хотите сэкономить денежные средства, то это как раз ваш вариант. Ведь монтаж электрического котла можно осуществить самостоятельно без вмешательства специалистов.

А что касается недостатков, то они касаются стоимости электроэнергии. Зимой счета за свет не будут вас радовать.

Рассмотрим теперь принцип работы электродных котлов отопления. Они не очень распространены, однако если сравнивать их с предыдущим вариантом, то они безопаснее и обладают более продолжительным сроком эксплуатации. Безопасность здесь увеличивается тем, что нет ТЭНов – а в теплоноситель установлены электроды. Они создают процесс ионизации воды, ионы идут к электроду, за счет этого и происходит выделение тепловой энергии.

Электродные котлы отопления

Как показывают отзывы, эффективность работы электродных котлов отопления зависит во многом от качества носителя тепла.

Придется постоянно переналаживать такое оборудование, следить, чтобы качество воды было высоким. Ведь вода, которая будет сюда поступать, будет меняться не только от времени года, но и даже от времени суток. И параметры работы будут прямым образом зависеть от параметров воды. Контролировать подобное соотношение сложно, а иногда – это и невозможно.

Рекомендуем к прочтению:

Теперь рассмотрим твердотопливные типы котлов отопления. Еще с древности это отопительное оборудование было распространенным. Однако современная газификация и электрификация сделали свое дело – и твердотопливное оборудование было вытеснено. В современности же твердотопливные котлы разделяются в зависимости от материала – энергоносителя:

  • Каменный уголь и кокс.
  • Дрова.
  • Пеллеты.
  • Комбинированные. В настоящее время комбинированные котлы стали очень популярными, так как здесь есть несколько вариантов, удобных для пользователей.

Фото котлов отопления на твердом топливе можно посмотреть ниже. В принципе, с такими котлами будет много мороки – о топливе нужно позаботиться в плане места хранения, да и за самим котлом нужно следить. Именно поэтому выбирать такой котел следует с ответственностью и строгостью.

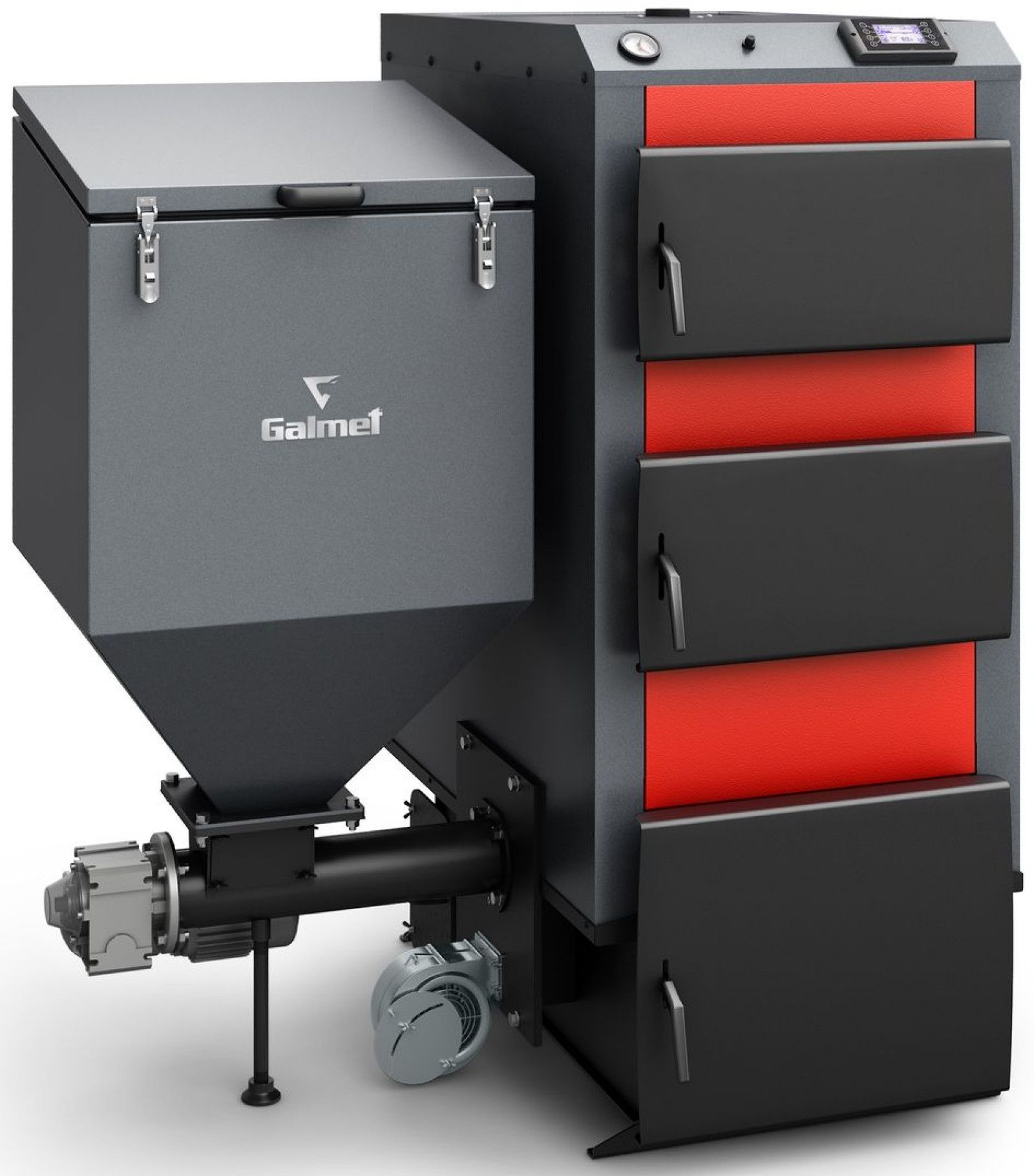

Отопительный котел на твердом топливе

Чтобы выбрать твердотопливный котел, нужно выбрать то топливо, которое вам будет удобно доставать. Это будет удобно не только с позиции экономии, но и с позиции простоты доставки.

Еще один вид – это жидкотопливный котел системы отопления. Такой вариант не является очень простым. Функционируют такие котлы на дизельном топливе, а цена такого топлива постоянно растет. Да и солярку нужно хранить – сделать специальное для этого помещение, которое будет соответствовать всем нормам и требованиям. Но солярке нужно отдать должное – теплоотдача такого топлива при сгорании очень высока. Именно поэтому эффективность работы котлов на жидком топливе будет самой высокой. Экологичность таких котлов низкая. Ведь продукты сгорания будут прямым образом попадать в атмосферу.

Жидкотопливный котел

Что предлагает рынок

Ниже можно посмотреть видео о разнообразии видов отопительных котлов. Выбор котлов – просто невероятный по своим масштабам. Если пользователь не является специалистом, то ему будет очень трудно не потеряться в многообразии моделей. Но есть несколько советов, которые помогут избежать неправильного выбора котла:

  • Если вы выбрали котел, следует обязательно убедиться, что он относится к брендовым изделиям. Ведь такие компании гарантируют качество товаров.
  • Проследите, чтобы был сертификат качества.
  • Предварительно оцените отзывы о той или иной модели котла – и лучше, если это будут отзывы знакомых и друзей.
  • Поинтересуйтесь, есть ли в вашей местности сервисная служба компании, которая произвела на свет ваш новый котел. Ведь в дальнейшем вам может потребоваться обслуживание, а то и ремонт.

Всегда вопрос выбора оборудования, отопительного – в частности, являлся одним из самых важных. Но и сложных. Если рассматривать котлы отопления, то лучше всего на профессиональном уровне. И если вы собираетесь покупать котел, то обязательно посоветуйтесь с профессионалами. Они помогут сделать вам правильный выбор, дабы избежать проблем в дальнейшем.

фото строительных тепловых котлов; Columbia Boiler Co

Фотографии строительства тепловых котлов; Columbia Boiler Co Котлы

Columbia MPH и CT могут обеспечить десятилетия надежного и экономичного тепла. Каждый котел сконфигурирован с учетом уникальных потребностей объекта и прост в обслуживании.

Котел СТ 35 с блоком водоподготовки


Пуэрто-Рико


Модель: CT 35
35 л.с.
Паровой котел низкого давления 15 PSI
Топливо: # 2 масло
Проштамповано и сертифицировано ASME

Четыре котла на 30 миль в час обеспечивают водяное отопление и горячую питьевую воду.


Бирмингем, AL


Модель: 30 (4) миль / ч
30 л.с.
Водонагреватели 15 PSI
Змеевики для горячей питьевой воды
Горелки: Модулирующие горелки с запаздыванием
Топливо: природный газ
Проштамповано и сертифицировано ASME

Три котла на 30 миль в час.


Хантингтон, WV


Модель: 30 (3) миль в час
30 л.с.
Паровые котлы низкого давления 15 PSI
Горелки: Модулирующие горелки с запаздыванием
Топливо: природный газ
Проштамповано и сертифицировано ASME

Паровой котел низкого давления с горелкой

MPH 100 (синий).Система очистки воды справа и горизонтальный питающий резервуар справа сзади.


Грузия


Модель: MPH 100 SG
100 л.с.
Паровые котлы низкого давления 15 PSI
Топливо: природный газ
Проштамповано и сертифицировано ASME

Получите дополнительную информацию о котлах для обогрева вашего здания, найдите ближайшего к вам дилера или свяжитесь с нами сегодня, чтобы поговорить со специалистом по строительному теплу о надежном котле, который может десятилетиями обеспечивать тепло для вашего объекта.

необычных винтажных фотографий паровых двигателей после взрыва котла в конце 19 - начале 20 века

Существует множество причин взрыва котла, таких как плохая очистка воды, вызывающая образование накипи и перегрев пластин, низкий уровень воды, заклинивание предохранительного клапана или даже взрыв печи, который, в свою очередь, если он достаточно сильный, может вызвать взрыв котла. Плохая подготовка операторов, приводящая к небрежному обращению с котлом или другому неправильному обращению с ним, была частой причиной взрывов с начала промышленной революции.

ч / т: vintag.es

Взрывы котлов представляют особую опасность для жаротрубных котлов (локомотивных), потому что верх топки (верхний лист) должен быть постоянно покрыт некоторым количеством воды; или жар огня может ослабить верхнюю пластину или кронштейны кронштейна до точки разрушения даже при нормальном рабочем давлении.

Этот тип отказа не ограничивается железнодорожными двигателями, поскольку котлы локомотивного типа использовались в тяговых двигателях, переносных двигателях, трелевочных двигателях, используемых для добычи полезных ископаемых или лесозаготовках, стационарных двигателях для лесопильных заводов и заводов, для отопления и в качестве котлов, обеспечивающих пар для других процессов.Во всех сферах применения поддержание надлежащего уровня воды необходимо для безопасной работы.

В котлах паровозов, поскольку знания были получены путем проб и ошибок в первые дни, взрывоопасные ситуации и последующие повреждения из-за взрывов были неизбежны. Однако улучшенная конструкция и техническое обслуживание заметно снизили количество взрывов котлов к концу 19 века. Дальнейшие улучшения продолжились в 20 веке.

На наземных котлах взрывы напорных систем регулярно происходили в стационарных паровых котлах в викторианскую эпоху, но сейчас они очень редки из-за различных предоставленных средств защиты и из-за регулярных проверок, проводимых в соответствии с государственными и отраслевыми требованиями.Водонагреватели могут взорваться с удивительной силой, когда их предохранительные устройства выйдут из строя.


















(Посещений 1 раз, сегодня 4)

продуктов | Котел Джонстон | Производство котлов высшего качества с 1864 года!

Johnston Boiler Company известна качеством, надежностью и эффективностью.Johnston производит котлы в корпусе высочайшего качества на рынке. Наши котлы используются как в промышленных, так и в коммерческих целях. С Johnston мы можем сократить ваши эксплуатационные расходы. У нас самая высокая эффективность и лучшие гарантии в отрасли. Наша основная продукция состоит из водогрейных котлов, дымовых труб, 3- или 4-ходовых, паровых или водогрейных котлов.

Наша четырехходовая конструкция была впервые создана в 1978 году, чтобы клиенты могли получить надежность конструкции с обратным водоснабжением при четырехходовой проектной эффективности.Каждые 4 прохода Johnston обеспечивают максимальную эффективную теплопередачу, используя полные пять квадратных футов поверхности нагрева на одну л.с. Кроме того, задняя трубная решетка имеет только одну внутреннюю и одну внешнюю температуру поверхности, что снижает напряжение и сводит к минимуму техническое обслуживание. Поскольку камера сгорания является частью сосуда высокого давления, улучшается внутренняя циркуляция воды и повышается общий КПД котла.

Трехходовой котел Johnston имеет большие площади для хранения пара и воды, высокий КПД и способность удовлетворять требования к широкой нагрузке.Трехходовая конструкция может быть изготовлена ​​до парового котла мощностью 2500 л.с. Помимо 4-проходной конструкции, 3-проходная обеспечивает максимальную теплопередачу при минимальном использовании огнеупора - без дорогостоящего ремонта дверцы.

На 3- и 4-проходные модели предоставляется ограниченная 15-летняя гарантия на сосуд высокого давления, а также на переднюю и заднюю дверцу дымохода.

Каждый котел проходит заводские испытания на огнестойкость во всем рабочем диапазоне. Котлы построены в соответствии с последними требованиями кодекса ASME, Национальным электротехническим кодексом и другими местными, государственными и страховыми требованиями.В зависимости от конструкции и условий эксплуатации КПД может достигать 90%. Здесь, в Johnston, мы стремимся поставлять продукты, подходящие для ваших особых задач. Для получения дополнительной информации позвоните своему местному представителю или напрямую в Джонстон.

Мини-бойлер серии WarmFlo

Бытовые товары
Коммерческие товары
Электроэнергетика
Дилерская поддержка
Производство OEM

Эта модель предназначена для различных температурных приложений и зонирования. Эта модель имеет возможность определять температуру воды и поддерживать точную температуру котла на выходе, только запитывая электрические элементы для необходимой мощности (не на полную мощность). Чтобы узнать больше об этой концепции, прочтите WarmFlo. Эта модель исключает дополнительные расходы, связанные с реле, дополнительными регуляторами температуры, зонными коробками и т. Д. Наши более опытные установщики используют этот котел, чтобы избежать дополнительных затрат на перечисленные выше компоненты.

Характеристики включают:

  • Простая установка
  • Датчик температуры WarmFlo
  • Реле управления встроенным насосом
  • Манометр температуры
  • Встроенное управление нагрузкой
  • Настенная конструкция
  • Двухуровневая защита от верхнего предела - защита трубы 160 °
  • Тихая работа
  • 20-летняя гарантия на элементы / сосуд
  • КПД 100%

Типичные области применения излучения:

  • Мультизональные приложения
  • Мультитемпературные приложения
  • Плинтус с горячей водой / радиаторные системы
  • Внутрипольное отопление - скрепка
  • Змеевик горячей воды с принудительной подачей воздуха
  • Апартаменты
  • Condo’s
  • Гаражи
  • Магазины
  • Сараи для животных
  • Весь дом с использованием одного котла на уровень
  • Даже автобусные остановки....

Доступные модели:

Номер модели

Вольт

Вт

Ампер

кВт

Фаза

БТЕ / ч

CB

EMB-H-5

240

4,500

18. 75

4,5

1-60

15 358

30А

EMB-H-7

240

7000

29,17

7

1-60

23 891

45A

EMB-H-9

240

9000

37.5

9

1-60

30,717

60A

Доступная литература /


Лист спецификаций Технические характеристики мини-котла
BL308 Литература для мини-котла
BL006 Литература по электрокотлам
BL001 Принадлежности для котлов
BL003 Теплый пол
BL306
Заявление о гарантии на котел

The Lakewood Scoop »LFD предостерегает от использования котельной в качестве хранилища (ФОТО)» Сердцебиение сообщества лейквуд

В свете характера недавних вызовов пожарной безопасности Совет пожарных комиссаров Лейквуда совместно с начальником пожарной охраны Майком Д'Элия-младшим. , Координатор по предотвращению пожаров Джейкоб Вульф и члены пожарной службы Лейквуда предлагают следующую информацию по предотвращению пожаров в котельных / топочных помещениях.

Многие домовладельцы (и арендаторы) используют котельную / топочную и / или прачечную как складское помещение. Как видно на фотографиях ниже, такая практика может привести к трагическим последствиям.

Размещение рекламы на TLS »

Котельная / топочная НЕ ДОЛЖНА использоваться как складское помещение!

С годами в домах и квартирах накапливается множество предметов - одежда, коробки с файлами, бумажные принадлежности, праздничные украшения, полупустые банки из-под краски, растворители, моющие средства и т. Д.Наличие доступных предметов - это здорово, но многие не принимают надлежащих мер предосторожности при хранении этих предметов.

Основная ошибка - использование котельной или топки в качестве хранилища для этих горючих материалов. Многие домовладельцы поддаются искушению и строят в этих комнатах полки для хранения вещей или просто складывают предметы рядом с техникой. Пожарная служба Лейквуда отреагировала на пожары, вызванные легковоспламеняющимися и горючими материалами, хранящимися слишком близко от котлов, печей, водонагревателей и другого механического оборудования.Последствия этих пожаров варьируются от незначительных повреждений в несколько тысяч долларов до полного разрушения всего дома.

Котельную / топочную НЕ следует считать универсальным складом!

Котлы, печи, водонагреватели, сушилки и т. Д. Требуют надлежащей циркуляции воздуха для предотвращения неполного сгорания топлива и образования окиси углерода. Фактически, котельные, топочные и прачечные спроектированы с избыточным пространством, чтобы обеспечить надлежащий воздушный поток и необходимую вентиляцию, или, по крайней мере, они должны быть.Поэтому держите эти комнаты в чистоте и убирайте все ненужные предметы.

Другой риск для котельных и топочных помещений или помещений, выделяющих больше, чем их доля тепла, - это самовозгорание материала. Это происходит, когда горючий материал при контакте с воздухом выделяет достаточно тепла для воспламенения. Это может произойти, когда такие предметы, как одежда, другие предметы или матрасы (да, мы тоже это видели), складываются рядом с приборами. Даже без того, чтобы какие-либо предметы физически соприкасались с какими-либо приборами, переполненность и без того относительно небольшого размера помещения создает опасность пожара.Помещение котельной / топки должно быть чистым и свободным от всего ненужного!

Значение детекторов дыма и детекторов угарного газа.

Помните, что детекторы дыма обеспечивают раннее предупреждение о пожаре, давая дополнительное время для эвакуации и, как следствие, существенно снижая риск травм и / или смерти при пожаре в жилом помещении. Детекторы дыма должны быть расположены за пределами каждой отдельной спальной зоны и на каждом этаже дома, включая подвал. Детекторы угарного газа должны быть расположены за пределами каждой отдельной спальной зоны.Каждый месяц следует тратить несколько минут на проверку детекторов дыма и угарного газа, чтобы убедиться, что они работают.

DVIDS - Изображения - Тестирование котловой воды [Изображение 3 из 5]

1-N-SZ865-1178 ЗОНА ОПЕРАЦИЙ 5-ГО ФЛОТА США (9 апреля 2019 г.) Помощник машиниста 2-го класса Кристиан Фабела испытывает воду в котле на борту десантного корабля-амфибии класса Wasp USS Kearsarge (LHD 3).Kearsarge является флагманом Kearsarge Amphibious Ready Group и вместе с 22-м экспедиционным подразделением морской пехоты развернут в районе операций 5-го флота США для поддержки военно-морских операций для обеспечения морской стабильности и безопасности в Центральном регионе, соединяющем Средиземное море и Средиземное море. Тихий океан через западную часть Индийского океана и три стратегические узкие точки. (Фотография ВМС США, сделанная специалистом по массовым коммуникациям 2-го класса Майклом Эдуардо Хорхе / освобождена)

-N-SZ865-1178
Дата съемки: 04.09.2019
Дата сообщения: 04.12.2019 02:34
Номер фотографии: 5249302
ВИРИН: 1
Разрешение: 6370x4247
Размер: 854.39 КБ
Расположение: ОТВЕТСТВЕННАЯ ЗОНА ОТВЕТСТВЕННОСТИ 5-ГО ФЛОТА США

Просмотры в сети: 16
Загрузки: 2

ВСЕОБЩЕЕ ДОСТОЯНИЕ

Эта работа, Проверка котловой воды [Изображение 5 из 5], выполненная PO2 Майклом Э. Хорхе, идентифицированная DVIDS, должна соответствовать ограничениям, указанным на https: // www.dvidshub.net/about/copyright.

ГАЛЕРЕЯ

ЕЩЕ НРАВИТСЯ НА ЭТО

УПРАВЛЯЕМЫЕ КЛЮЧЕВЫЕ СЛОВА

ТЕГИ

Флаг Актив
Тестирование котловой воды

Реле давления и температуры для промышленных паровых котлов

Последнее обновление 27. 03.2020

Как работает паровой котел?

Бойлер - это закрытый сосуд, в котором жидкость, обычно вода, использует тепловую энергию для создания пара.Котлы девятнадцатого века обычно изготавливались из очень дорогого высококачественного кованого железа. С другой стороны, современные котлы изготавливаются из стали или стальных сплавов, чтобы выдерживать более высокие температуры и обеспечивать лучшее соотношение прочности к весу. Тепловая энергия подается в камеру котла с помощью горелок, работающих на природном газе, масле, угле или электрических нагревателях. Хотя котлы широко используются во многих отраслях промышленности, некоторые типичные области применения паровых котлов:

  • Парогенераторы
  • Применение горячей воды
  • Приготовление пищи
  • Для водоотведения

При обсуждении конструкции котла безопасность превыше всего.Несмотря на то, что современные промышленные паровые котлы должны соответствовать строгим нормативным требованиям, катастрофические взрывы все же происходят. Это одно из приложений, в котором реле давления обязательно должны работать, и это причина, по которой CCS сосредоточила внимание на том, чтобы наши переключатели работали надежно и многократно.

Два основных типа: пожаротрубные и водотрубные паровые котлы

Существует два основных типа промышленных паровых котлов: пожаротрубные и водотрубные. Жаротрубные котлы состоят из ряда прямых труб, помещенных внутри внешней оболочки, заполненной водой.В жаротрубных котлах горячие дымовые газы проходят внутри труб, нагревая воду, которая окружает их снаружи, образуя пар. Эта конструкция более проста с менее жесткими требованиями к обработке воды, используемой во внешней оболочке. Эта конструкция хорошо подходит для обогрева помещений и промышленных систем горячего водоснабжения низкого давления, но не для производства пара высокой мощности. Применения для пожаротрубных котлов

  • Системы отопления дома
  • Поезда
  • Малые предприятия

Различия между пожаротрубным котлом и водотрубным котлом

Основное различие между жаротрубными и водотрубными котлами состоит в том, что жаротрубные котлы посылают огонь по трубам для нагрева воды снаружи трубок, а водотрубные котлы отправляют воду по трубам для нагрева за счет сжигания газов снаружи. трубок.Эти трубы проходят между верхним коллектором, называемым паровым барабаном, и одним или несколькими нижними коллекторами или барабанами. Водотрубные котлы производят пар намного быстрее и позволяют производить меньший вес пара на фунт. Как правило, оба этих типа котлов могут выдерживать давление до 5000 фунтов на квадратный дюйм, при этом образующийся пар достигает очень высоких температур. Надлежащий контроль этих высоких давлений и температур необходим для предотвращения катастрофических событий. Для удержания воды необходимы две бочки, что делает водотрубные котлы чрезвычайно большими и громоздкими с обычно гораздо более высокими начальными капитальными затратами. Применение водотрубных котлов

  • Производство бумаги
  • Химическая и нефтеперерабатывающая
  • Производство паровой энергии

Как вы контролируете давление и температуру в паровом котле?

Каждый котел требует надлежащего контроля давления и температуры в процессе производства пара. Группа переключателей давления и температуры, стратегически размещенных по всей системе, облегчает этот контроль для поддержания надлежащей работы.Основная функция реле давления котла - защита системы от избыточного давления, в то время как реле температуры котла помогают контролировать и поддерживать соответствующий диапазон температур. Используемые реле давления и температуры должны быть специально разработаны, чтобы выдерживать чрезвычайно высокие давления и температуры, характерные для паровых и газовых котлов. Вот некоторые из наиболее часто используемых переключателей котла:

Реле давления для паровых и газовых котлов
Реле высокого давления пара

Этот переключатель срабатывает, когда давление пара внутри сосуда достигает слишком высокого значения и запускает горелку, чтобы прекратить горение.Если переключатель не работал должным образом, а горелка продолжала работать, давление будет расти все выше и выше, что приведет к взрыву сосуда. Обычные переключатели CCS, используемые для этого типа пара, - это модели CCS 604G или 6900G. Это стандартные безопасные реле давления CCS, которые могут легко справляться с уровнями давления, наблюдаемыми в котлах, и подходят для условий пара.

Реле высокого давления газа

Этот переключатель относится к промышленным котлам, в которых тепло вырабатывается за счет сжигания природного газа.Если в камеру сгорания поступает слишком много природного газа, горелка может погаснуть из-за неправильной топливной смеси или пламя может быть слишком большим и вызвать перегрев котла. Когда пламя гаснет, горючая смесь может заполнить камеру сгорания котла. Когда пламя снова загорится, произойдет взрыв. Для сжигания природного газа используются модели CCS 6900GE и 646GE. Это стандартные переключатели для использования во взрывоопасных зонах, совместимые с приложениями, использующими природный газ.

Реле низкого давления газа

Как и реле высокого давления газа, этот переключатель срабатывает, когда давление природного газа на входе слишком низкое.Это все еще может считаться опасной средой, поэтому здесь обычно используются коммутаторы 646GE или 6900GE.

Реле температуры масла для производства пара
Датчик низкой температуры масла

Для правильного сжигания масла масло необходимо нагреть до должной степени, чтобы обеспечить надлежащее испарение топливно-воздушной смеси. Здесь используется температурный переключатель, чтобы контролировать, опускается ли масло ниже необходимого уровня. Этот температурный выключатель может быть расположен во взрывоопасных зонах, поэтому для этих применений используется температурный выключатель CCS 646TE или 6900TE.

Датчик высокой температуры масла

Аналогично, для той же цели используется температурный выключатель, но на этот раз, если масло достигает слишком высокой температуры, то правильная смесь масла и воздуха будет неправильной.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
