При строительстве загородного дома, будь то коттедж или дача, многие строители даже и не задумываются над таким вопросом что такое фановая труба, в каких случаях ее применяют, из чего она изготавливается.

Что такое фановая труба

Вертикальный канализационный трубопровод, соединяющий систему канализации с атмосферой воздуха носит название — фановая труба, в некоторых случаях специалисты старой закалки применяют обозначение «фановый стояк».
Это техническое решение выполняет две задачи:
— предотвращение неприятных запахов;
— вентиляция внутренних и наружних канализационных сетей.

Как возникают неприятные запахи от канализации

Несмотря на то, что все санитарно-технические приборы подключенные к канализации, снабжены специальными гидрозатворами, препятствующими проникновению запахов в помещение, в некоторых случаях характерный запах может появится — это происходит только по одной основной причине — водяная пробка находящаяся в гидрозатворе исчезла.

Причин всего две:
Первая причина — вода просто высохла. В современных сантехприборах объемы гидрозатворов относительно малы, в некоторых душевых трапах объем водяной пробки составляет считанные граммы воды. В зимний период времени, когда отопление работает на полную мощность, и в жаркие летние дни при работе кондиционера воздуха, количество влаги находящейся в воздухе — ничтожно мало, так называемая влажность воздуха стремится к считанным процентам. Испарение воды происходит очень интенсивно. При постоянном проживании — гидрозатвор не успевает пересохнуть, в случае если в доме никто не проживает хотя бы несколько дней (например по причине отпуска), но при этом на полную мощность функционируют все приборы поддерживающие внутренний климат — появления неприятных запахов не избежать. Решение для данной ситуации:
— закрыть сливные отверстия раковин, душевых кабин и моек специальными пробками;
— снизить мощность кондиционирования и отопления;
— по возможности обильно полить цветы, или установить емкость с водой.
— хорошее решение для поддержания влажности воздуха — аквариум или домашний миниатюрный фонтан.

Вторая причина — срыв гидрозатвора. При отсутствующем фановом стояке или вакуумном клапане, неправильно спроектированной системе внутренней канализации — осушение запахозапирающего устройства происходит в момент одновременного использования нескольких санитарно технических приборов. Большой поток воды создает водяную пробку, которая двигаясь вниз по канализационным трубам, под действием сил гравитации, создает за собой зону разряжения. Образующийся вакуум срывает гидрозатвор с специфическим хлюпающим звуком. В помещении начинает появляться характерный запах канализации.

Как было отмечено ранее срыв гидрозатвора происходит только в случае сброса в канализацию больших объемов стока:
— самый максимальный пиковый сброс производит унитаз, несмотря на то что прибор подключается к трубопроводам внутренней канализации с диаметром 110мм, бачок унитаза подключается через соединение с диаметром порядка 70-75мм. В момент слива воды водяная пробка образоваться не сможет;
— вторым прибором по производительности является ванная — подключение к сети происходит посредством труб с диаметром 50мм, в очень редких случаях этот диаметр равен 75мм. Декоративная решетка, из-за особенностей своей конструкции заужает диаметр слива на 10-15мм. Как следствие на сколько бы ни была наполнена ванная — слив воды не сможет вызвать появление неприятных запахов;

— раковины, мойки, бытовая техника — в случае если коммуникации малых диаметров не засорены отложениями масел, жиров и мыла, сброс воды никак не может повлиять на работу запахозапирающих устройств.

Несмотря на оптимистические заключения, срыв гидрозатворов все же происходит и причин несколько:
— подключение большого количество одновременно работающих сантехнических приборов;
— заужение внутренних диаметров трубопроводов различными отложениями или в следствии неправильного монтажа различных переходов, тройников и т. д.;
— очень «сухой» воздух в помещениях.

Как правильно предусмотреть и установить фановую трубу

При проектировании системы внутренней канализации необходимо учесть ряд требований предъявляемых к фановому стояку:
— диаметр вентиляционной трубы должен быть больше или соответствовать диаметру основного коллектора (стояка). В большинстве случаев для гражданского строительства этот диаметр составляет 110мм, в некоторых случаях 160мм;
— для обеспечения потока воздуха — вентиляции канализации — фановый трубопровод должен непосредственно соединяться с уличной атмосферой. Вентиляция обеспечивается за счет разности плотностей воздуха, которые в свою очередь напрямую зависят от температуры. Как следствие в зимний период вентиляция канализационной сети работает максимально сильно;
— не допускается вывод фановой трубы в чердачное пространство;
— не допускается объединение фанового стояка и вентиляционных каналов помещения;
— не допускается вывод трубы в дымоходы, печные трубы и т.
д.;

Что нам говорит СНиП 2.04.01-85:
17.18. Сети бытовой и производственной канализации, отводящие сточные воды в наружную канализационную сеть, должны вентилироваться через стояки, вытяжная часть которых выводится через кровлю или сборную вентиляционную шахту здания на высоту, м:
от плоской неэксплуатируемой кровли ………. 0,3
скатной кровли ……………………………………………… 0,5
эксплуатируемой кровли ………………………………. 3,0
обреза сборной вентиляционной шахты ……… 0,1
Выводимые выше кровли вытяжные части канализационных стояков следует размещать от открываемых окон и балконов на расстоянии не менее 4 м (по горизонтали).
Флюгарки на вентиляционных стояках предусматривать не требуется.

Что делать если фановой трубы нет

Если речь идет о коттедже находящемся в стадии активного строительства, то самым оптимальным вариантом является все таки прокладка вентиляционного стояка, согласно требованиям СНиП. Возможно это будет трудозатратно — но комфортное проживание важнее.

В случае когда помещение уже сдано в эксплуатацию, монтажные и отделочные работы завершены — прокладка фанового стояка вызовет колоссальные финансовые затраты. Придется столкнуться с рядом «проблем» о которых вспоминают в самый последний момент, и это не отделочные и декоративные трудности — это технические сложности:
— обустройство канала в стенах под вертикальное размещение трубопровода;
— проход через перекрытие потолок-чердак;
— установка специальных муфт компенсирующих тепловые расширения пластикового трубопровода;

— шумоизоляция;
— герметизация;
— проход через кровлю и т.д.

Для того что бы избежать всех вышеописанных трудностей, практически все ведущие производители систем внутренней канализации разработали и выпускают решение — воздушный вакуумный клапан. Это специальная конструкция монтируется на самом высоком участке внутренней канализационной сети, в большинстве случаев на трубопровод с диаметром 110мм. Клапан снабжен одной или двумя деформируемыми мембранами, которые изгибаются и пропускаю воздух внутрь стояка в момент возникновения разрежения. После стабилизации атмосферного давления, мембрана возвращается на свое место, надежно предотвращая появление неприятных запахов.

Возникает вопрос: зачем нужна фановая труба если есть воздушный клапан?

Воздушный клапан — это только решение проблемы появления неприятных запахов. Но кроме внутри домового комфорта, фановая труба служит и еще ряду целей:

— вентиляция наружних сетей канализации. В случае если необорудованное фановой трубой домостроение подключено к канализационным колодцам — рядом с колодцами всегда будет неприятный запах;
— доставка кислорода воздуха в локальные очистные сооружения. Независимо от типа очистного сооружения, будь то биофильтрация или аэрационная очистка, даже для самых новаторских с биохимической очисткой, свежий воздух нужен для обеспечения циклов жизнедеятельности бактерий. При отсутствующей вентиляции даже обычный септик плохо работает, процессы биологической очистки сбиваются и в большинстве случаев происходит неконтролируемый рост анаэробных бактерий, при этом наблюдается завышенное выделение сероводородов, метана и других газов с неприятным запахом.

Возможно имеет смысл почитать:

Обратный и воздушный клапаны для канализации в вопросах и ответах
Проблемы запаха в канализационных сетях
Ошибки при проектировании систем канализации
Вентиляция и аэрация септика
Неприятный запах из канализации. Что делать?
Проектирование внутренней канализации
Как осуществляется вентиляция канализации и устраняются засоры канализационной системы
Канализационные трудности при перепланировке

ФАНОВАЯ ТРУБА КАНАЛИЗАЦИИ. Монтаж фановых труб, обратного клапана

В многоэтажных строениях фановая труба канализации – бесспорно, важный элемент, а в доме с одним этажом обычно без нее можно обойтись, и то не всегда это представляется возможным. Если же в вашем случае фановая труба необходима — рассмотрите тонкости ее монтажа и правильность расположения, дабы не прибегать к помощи специалистов или же со знанием дела контролировать их работу.

Секреты монтажа канализационной фановой трубы

В случае самостоятельной установки фановой трубы следует выполнять определенные правила:

  • Приобретая в магазине или на рынке необходимые материалы, следует выбирать фановую трубу одинакового диаметра с канализационным стояком, самый оптимальный и часто используемый размер здесь – 110 мм.
  • Выход стояка должен быть расположен так, чтобы миазмы канализации, выходящие из него, беспрепятственно и быстро рассеивались в атмосфере, нигде не скапливаясь.
  • Начало канализационной системы должно находиться в теплом помещении, а ее окончание – в холодном, чтобы обеспечивать необходимый градиент давления и температуры. Благодаря этому неприятные запахи устремляются за пределы здания.

Фактически являясь продолжением канализационного стояка, фановая труба канализации может быть самостоятельно сделана из канализационной трубы подходящего диаметра.

Установка сифонов с недостаточным объемом может стать причиной появления запахов в санузлах. Вода в маленьком сифоне может за несколько дней испариться (если его не использовать 3-5 дней), открывая запахам доступ в помещение. Если запах появляется даже при вместительном сифоне, то потребуется замена фановой трубы.

При нормальной работе системы воздух, находящийся в стояке канализации, поднимаясь вверх и выходя в атмосферу, создает некоторое разрежение в системе. Поэтому даже при пересыхании сифонов, его поток будет направлен из помещения в канализацию, а не наоборот.

Вывод стояка на крышу

Домовая система канализации предназначена для отвода стоков из здания в городской коллектор. Без правильно оборудованной вентиляции с применением фановых труб ее работа будет неэффективной. Фановый вертикальный стояк выводится на крышу, но не на чердак.

Для грамотного монтажа фановой трубы следует придерживаться следующих правил:

  • Выводить на крышу фановую трубу следует, как минимум, на полметра выше кровли, а если последняя активно используется, то трубу надо поднять минимум на три метра.
  • Фановая вентиляционная труба должна иметь один диаметр со стояком канализации (чаще всего используется стандартный диаметр 110 мм).
  • К одной фановой трубе могут одновременно подключаться несколько стояков.
  • Категорически нельзя объединять фановую трубу с печными дымоходами или системой вентиляции здания.
  • Расположение вывода фановой трубы на крыше должно быть таковым, чтобы в проекции он находился не ближе четырех метров от ближайших окон или балконов.
  • Выведенный на крышу канализационный стояк не требует установки дополнительных элементов, таких как флюгарки, дефлекторы. Напротив, применение подобных устройств зимой может привести к образованию конденсата, который, замерзая, перекроет выводное отверстие канализационной вентиляции.
  • Также не следует фановую вентиляционную трубу отводить под свес крыши, поскольку, опять же зимой, ее может повредить сползающая с крыши и периодически падающая снежная масса.

Устанавливается фановая труба канализации достаточно просто в предусмотренный заранее вентиляционный канал. Если в схеме вентиляции присутствует мало канализационных стояков, то фановую трубу вполне можно вывести через ближайшую стену горизонтально, если это не повредит внутреннему интерьеру.

Обратный клапан фановой трубы

Любая фановая труба канализации должна иметь обратный клапан, корректирующий неправильный уклон трубы канализации и предохраняющий от обратного тока, попадания механических примесей и проникновения грызунов.

Клапан можно смонтировать внутри или снаружи фановой трубы. При внутренней установке трубу следует предварительно очистить и обезжирить, после чего установить специальную вставку. Эта вставка продается отдельно от обратного клапана. Клапан ориентируется по направлению движения стока так, чтобы его лепестки отгибались в направлении сантехники. Для установки в 110-миллиметровую трубу потребуется адаптер при монтаже обратного клапана. При соединении фановой трубы со спиленным раструбом серых труб клапан устанавливается внутри. Монтаж обратного клапана следует делать «насухую», отказавшись от любых смазок для канализации, в том числе и силиконовых.

Фановая труба: технология устройства фанового стояка

В жилище современного человека проложены самые разнообразные коммуникации и магистрали. Одной из самых важных является канализация, которая выполняет функции сбора и отвода сточных вод. В процессе ее работы возникают канализационные газы. Они представляют собой крайне специфический коктейль аммиака, метана и остальных подобных веществ. Эти вещества опасны для здоровья человека, поэтому нельзя допустить их попадания в жилые комнаты.

Для устранения этой неприятности используется специальная конструкция, основная ее часть — это фановая труба. Изделие служит для поддержания должного уровня давления в канализации, и для отвода газов, образующихся в канализации.

Вернуться к содержанию

Зачем нужна фановая вентиляция

Строительная и проектная документация предусматривает устройство фановой трубы канализации. Этот факт объясняется довольно легко. Газы постоянно формируются в процессе работы канализации и со временем накапливаются в больших количествах. Единственное направление их выхода – это жилые комнаты.

Путь этим газам преграждают гидрозатворы сантехники. Данные приборы представляют собой сифоны особенной формы. Они наполнены водой и могут сдерживать сильное обратное давление. Но в некоторых ситуациях гидрозатворы не могут справиться с большим количеством канализационных газов, вследствие чего, они попадают в жилище. Во избежание таких неприятных ситуаций и устанавливается фановая вентиляция. Система отлично справляется с поддержанием нормального давления, а также своевременно отводит канализационные газы.

Фановый стояк

Неприятный запах из канализации может появляться и по другой причине – это может быть самый обыкновенный срыв водного затвора. Эта поломка может случиться в том случае, если сточные воды забивают стояк на весь его диаметр. Из-за этого резко падает давление и возникает вакуум, который всасывает воздух и жидкость, находящуюся в гидрозатворах. Через некоторое время давление вернется в норму само собой, но гидрозатворы остаются пустыми, а значит, не остается препятствия для проникновения канализационных газов в жилые помещения.

Большинство людей считают, что срыв гидрозатворов в таких изделиях, как раковины или унитазы, практически невозможен, но это заблуждение. Такая поломка очень распространенная из-за того, что на внутренней поверхности канализационных труб постоянно откладывается осадок и различные загрязнения, что приводит к уменьшению диаметра сточной трубы и возникновению непредвиденной поломки. Этой проблемы также поможет избежать фановый стояк. Данное изделие является простой трубу, соединяющую канализацию и открытое пространство. Чаще всего трубу выводят через крышу.

Фановая труба

Принцип работы данного изделия довольно простой. После резкого падения давления в системе канализации, в данную трубу попадает воздух, способствующий восстановлению необходимого уровня давления и сохранению целостности гидрозатворов. В некоторых случаях фановый стояк оснащается обратным клапаном, с помощью которого вентиляционная система эффективно работает без вывода трубы на кровлю.

Вернуться к содержанию

Принципы проектирования системы

Данная вентиляционное устройство может являться отдельной трубой или же иметь более сложную конструкцию. Как бы не выглядела стояк, его проектирование происходит с учетом следующих правил:

  • диаметр монтируемых стояков не может быть меньше, чем диаметр канализационной магистрали, к которой он прикрепляется;
  • горизонтальные элементы вентиляционной системы необходимо укладывать с минимальным уклоном 0.02% по движению канализационных газов;
  • используя одну фановую конструкцию можно соединить одновременно некоторое количество стояков;
  • изменение направления изделий проводится исключительно выше уровня изделий, подсоединенных к трубе;

Схема фановой вентиляции

  • правильное соединение некоторого количества магистралей обеспечивает использование фанового тройника, он ставится под углом 45 или 135 градусов по движению сточных вод;
  • любые изменения в системе, касающиеся направления магистралей проводятся с помощью фанового отвода, который крепится под углом 135 градусов;
  • фановая труба должна возвышаться над поверхностью крыши на высоту до полуметра;
  • если в доме крыша занята или на чердаке находится жилая комната, изделие должно подниматься как минимум на три метра;
  • расстояние от конструкции до окон жилых комнат должно быть не менее четырех метров по горизонтали;
  • категорически запрещается выводить одновременно фановую трубу и другие вентиляционные магистрали;
  • верхний элемент фановой трубы должен находиться в прохладной среде, а нижний в более теплой для хорошей тяги;
  • запрещается монтировать фановую конструкцию по наружной стене постройки;
  • по СНиПам фановая вентиляция должна обязательно устанавливаться в многоэтажных постройках, в зданиях, где канализация оснащается автономным накопителем, а также в постройках, где сточная система оснащена магистралями диаметром не более 0. 5 сантиметра.



Вернуться к содержанию

Подготовка к монтажу фановой магистрали

Чтобы поставить фановую вентиляцию необходимо использовать те же детали, что и для системы отвода стоков, а именно: фитинги, трубы и крепления. Все необходимые элементы, материалы и инструменты лучше подготовить до начала всех работ. В большинстве случаев подойдут пластиковые детали. Процесс может усложниться, если требуется поменять старую металлическую конструкцию на новую. Давайте обсудим данный процесс в деталях.

Старые и уже отработавшие долгое время фановые магистрали из чугуна выходят из строя. Бытует мнение, что нельзя заменить металлические магистрали пластиковыми элементами, но это не больше чем заблуждение. Устройство фановой трубы из пластика вместо чугунной возможна, но только при условии полной замены всех элементов системы.

Выход для фановой трубы



Согласно мнению специалистов, фановая магистраль, которая собрана из разных по материалу изготовления элементов, не отличается прочностью. Лучше всего работать с похожими материалами. Желательно, чтобы материал фановой трубы совпадал с материалом, из которого сделана система отвода стоков.

Если коммуникация изготовлена из чугуна, то и фановый трубопровод также должен быть из данного металла. Если приходится совмещать разные материалы, то лучше для начала проконсультироваться у соответствующего специалиста и узнать, как себя будет вести такая труба. Это может избавить от значительного снижения эксплуатационных показателей вентиляции.

Устройство фанового стояка требует использования самых обыкновенных труб и деталей для присоединения. Детали производятся из металла или пластика. Для монтажа системы вам понадобятся следующие детали:

  • труба с отводами;
  • резиновые манжеты для плотного и герметичного соединения;
  • переходники;
  • хомуты для закрепления магистрали на стенах.

Демонтаж фановой трубы

Если сначала необходимо провести демонтаж старой трубы, то потребуется еще и кувалда, дрель, а также болгарка. Участок, где будут проходить все работы, необходимо очистить от всего лишнего. Если имеются легковоспламеняющиеся предметы, то их тоже лучше убрать. Если они стационарные, то следует накрыть их огнеупорным материалом. Во время монтажа не стоит пользоваться канализацией, поэтому если у вас имеются соседи, то лучше их заранее оповестить. После этого можно отключить стояк и демонтировать старую вентиляционную систему.

Вернуться к содержанию

Монтаж новой конструкции

Установка нового изделия должна начинаться от самой низкой канализационной магистрали или от основания, если речь идет о загородном доме. В стене необходимо просверлить отверстия для закрепления хомутов. Нужно покупать качественные детали из металла. Такие элементы придают прочность всему изделию. Магистраль устанавливается и закрепляется посредством хомутов. Отводы фановой вентиляции подключаются к сантехническому устройству и прочно закрепляются.

Чтобы добиться максимального плотного и надежного контакта стояка с фановым устройством необходимо использовать уплотнители. Мастера рекомендуют устанавливать данные элементы посредством мыла или силикона. В таком случае контакт будет действительно надежным, но снять его будет затруднительно.

Выход фановой трубы через крышу

Также необходимо провести звукоизоляцию, чтобы оградить жильцов от громких звуков из канализации. Самым простым, дешевым и в тоже время надежным вариантом является нанесения монтажной пены. Канализационную трубу нужно просто залить пеной и дать ей засохнуть. Данный строительный материал замечательно поглощает все звуки. Единственным недостатком данного метода является проблематичное обслуживание канализационной системы.

Более приемлемым вариантом, который, кстати, является единственным при установке сложных разветвлений, является использование плит и минеральной ваты для обустройства звукоизоляции. Также можно приобрести и установить короб для обустройства звукоизоляции. Такое изделие оснащается окошком для проверки магистрали.

Вернуться к содержанию

Обратный клапан для фанового стояка

Устройство фановой трубы в частном доме предполагает, что магистраль выходит на открытое пространство через кровлю. Данная система не нуждается в дополнительных элементах или устройствах для стабильной работы. Но в некоторых ситуациях может потребоваться установка трубы без вывода на кровлю.

Здесь понадобится обратный клапан. Такое изделие оснащается отверстиями, где расположены уплотнители, которые не пропускают воздух. Изделие работает довольно просто. Пружины, которые находятся под уплотнителями, сжимаются при падении давления в системе, из-за чего отверстия открываются, позволяя воздуху проникать в систему, выравнивая давление.

Когда давление достигает нормального уровня, клапан закрывается. Данный прибор не только защищает жилье от попадания газов, но и защищает от:

Фановая труба с обратным клапаном

  • попадания лишних элементов в систему;
  • притока сточных вод к сантехническому устройству;
  • попадания паразитов в жилище.

Имеется несколько видов данного изделия. Клапан может устанавливаться внутри или на поверхности фановой трубы. Устройство фанового стояка предполагает наличие вставной детали, которая не поставляется с системой и покупается дополнительно. До начала работ трубу следует очистить от налета и жира. Клапан нужно вставлять навстречу движению сточных вод. Лепестки изделия должны отгибаться по направлению к сантехническому устройству. После монтажа этого изделия выводить трубу на открытое пространство не нужно.

Вернуться к содержанию

Типичные ошибки при монтаже

Если за установку данной конструкции взялся неопытный человек, то он может допустить ряд ошибок, включающий в себя:
Вывод стояка внутрь помещения на чердаке. Такое решение чаще всего принимают те, кто не хочет заниматься выводом трубы через кровлю. В результате газы будут накапливаться и рано или поздно проникнут внутрь жилого помещения.

Перейдя по этой ссылке http://vse-postroim-sami.ru/engineering-systems/drainage-systems/8652_ustrojstvo-livnevoj-kanalizacii-princip-raboty-konstrukciya-snip/, вы узнаете о правилах обустройства ливневой канализации. Возможно вас также заинтересует статья о том, как правильно сделать септик. О том, как правильно выбрать биотуалет для дачи, читайте здесь.

Установка на конструкцию различных вытяжных устройств, к примеру, дефлектора. Неопытные строители считают, что таким образом можно добиться лучшей тяги. Наличие подобного устройства ведет к накоплению на внутренней поверхности стояка конденсата, который впоследствии намерзает и ухудшает отвод канализационных газов.

Монтаж фановой трубы на внешней стене постройки. Данная конструкция также подвержена замерзанию из-за конденсата внутри, поэтому нормально функционировать она не может.
Вывод стояка под свес кровли. В этом случае существует вероятность, что конструкция будет повреждена снежными массами.

Процедура монтажа фановой трубы довольно проста и не требует высокой квалификации, причем абсолютно неважно, нужно ли провести монтаж нового изделия или заменить старое. Главное внимательно изучить инструкции по установке и четко следовать требованиям строительной документации.

Вернуться к содержанию

Видео

Можно ли использовать вакуумный клапан вместо фановой трубы

Его называют по-разному: воздушный, вентиляционный, вакуумный, канализационный и т. д. Но суть одна – этот клапан компенсирует недостаток давления в системе канализации при залповом сливе воды. Он подсасывает в нужный момент воздух из помещения и закрывается, когда давление стабилизируется. Таким образом, неприятные запахи из канализации в дом не попадают. На этом его функции заканчиваются.

И все бы ничего, но в множестве случаев даже при строительстве нового дома, этот клапан очень часто устанавливают для замены фановой трубы. Аргументы, обычно, следующие:

  • не придется выкладывать отдельный вентканал под фановую трубу;
  • в крыше не нужно делать лишнее отверстие;
  • не надо тратиться на канализационную трубу и ее утепление.

В итоге просто ставят клапан внутри дома на каком-либо из участков канализации и все.

Вакуумные воздушные клапаны для канализации разных производителей.

При этом нужно понимать, что канализационный клапан никогда не заменит полноценную систему вентиляции канализации.

  • Он не даст возможности газам свободно выходить в атмосферу, проветриваться всем трубам, нормального притока воздуха для септика тоже не будет.
  • При наличии клапана, но отсутствии фановой трубы, в системе канализации создаются благоприятные условия для развития патогенной флоры, могут даже расти грибы. Причем иногда колонии грибка достигают таких размеров, что значительно уменьшают или даже полностью перекрывают просвет канализационной трубы.
  • Газы из канализации все равно будут стремиться попасть в дом. И временами по чуть-чуть они будут проникать через сифоны, сквозь какие-то соединения труб и т.д.

Установка клапана оправдана лишь как усовершенствование к системе канализации для дополнительной защиты от срыва гидрозатворов. И только. При этом клапан – вещь недолговечная. Уплотнительные резинки очень быстро пересыхают, пружинка изнашивается и появляются запахи. В итоге его нужно постоянно обслуживать или заменять. А фановая труба – установил и забыл. И вся система канализации работает идеально.

Особенности установки фановой трубы

Фановая труба в доме и выход ее на крыше.

С назначением и причинами установки фановой трубы разобрались, теперь перейдем к особенностям:

  • Диаметр фановой трубы должен быть не меньше других труб канализации. Как правило, в частных домах это 110 мм, реже – 160 мм.
  • При проектировании и монтаже не стоит делать горизонтальные участки, наклон трубы должен быть максимальным. Во-первых, горизонтальные участки уменьшают тягу, во-вторых, на них может скапливаться конденсат. Если расстояния между санузлами в доме очень большие, то лучше не объединять трубы в одну, а по возможности сделать несколько отдельных фановых труб с выходом на крышу.
  • Фановая труба всегда должна выходить выше конька дома хотя бы на 30 см, а лучше 50. Если крыша плоская эксплуатируемая – от 3 метров (по СНиП). При этом необходимо, чтобы фановая труба была выше всех остальных вентиляционных каналов. Если же расположить вентканалы рядом, то возможно попадание неприятного запаха в систему вентиляции дома.
  • Фановый стояк желательно утеплить внутри дома и обязательно при проходе через неотапливаемый чердак. Иначе в холодные дни очень высок риск образования конденсата на внешней стороне трубы.
  • Ни при каких условиях не стоит выводить фановую трубу на чердак. Непередаваемый аромат в доме обеспечен, и тяга в трубе будет плохой.
  • нельзя располагать фановую трубу в одной шахте с другими вентканалами.

Далее разберем необходимость установки фановой трубы в домах с разным конструктивом и функционалом.

Нужна ли фановая труба в одноэтажном частном доме

Действующие нормы не обязывают устанавливать фановую трубу в домах, имеющих высоту менее 2 этажей. Т.е. в двухэтажном доме и выше фановая труба должна быть обязательно, а в одноэтажном – только по желанию владельца.

Однако эти нормы давно устарели. Раньше предполагалось, что одноэтажный дом – это небольшое строение в деревне, маленьком городке или на даче, где люди ходят в туалет на улицу. Сейчас же набирает популярность строительство больших одноэтажных современных домов, в которых два, три, а иногда и больше санузлов. И если не заложить в таком доме фановую трубу и потом одновременно использовать несколько сантехнических приборов, можно гарантированно перекрыть просвет трубы и произойдет срыв гидрозатворов. Это особенно актуально, если между домом и резервуаром для стоков значительное расстояние и по мере продвижения воды по трубе может создаваться очень большое разряжение.

Маленький одноэтажный домик и большой особняк.

Поэтому в поиске ответа на вопрос: «Нужна ли в одноэтажном частном доме фановая труба», нужно исходить из логики.

  • Если уже имеется построенный маленький дом, в котором одна раковина, один унитаз и до выгребной ямы три метра, при этом установка фановой трубы потребует значительных конструктивных изменений и финансовых вложений – можно попробовать обойтись вакуумным клапаном.
  • Если же планируется стройка большого одноэтажного особняка с двумя или тремя санузлами – проще сразу сделать отдельный вентиляционный канал под фановую трубу и больше никогда не вспоминать об этом.

Нужна ли фановая труба в частном доме с септиком

Различные варианты септиков.

Однозначно – да, причем неважно, это просто септик из бетонных колец или современная система с аэрацией.

Септик – это автономное канализационное сооружение, которое предназначено для приема стоков, частичной их переработки и отвода очищенной воды в грунт. И переработку этих отходов осуществляют два вида бактерий, которые живут в нем: анаэробные и аэробные. Первые работают в толще воды и на дне и не требуют доступа кислорода, вторые – без кислорода погибают. Так или иначе, в любом септике присутствуют оба вида бактерий, и чтобы он работал нормально, вентиляция (и фановая труба, как ее часть) должна быть.

Что касается септиков, которые работают с системой аэрации, например, Топас или Тверь, то без устройства полноценной вентиляции они вообще не смогут нормально функционировать. Для их правильной работы должен быть обеспечен постоянный приток свежего воздуха в камеру с аэратором, а произведенный бактериями углекислый газ будет проходить через всю систему канализации и выбрасываться в атмосферу сквозь фановую трубу. Септики с установленным аэратором очень производительны и, если не обеспечить выброс газов из фановой трубы на крыше, непередаваемые ароматы могут заполнить весь участок вокруг дома.

Фановая труба в многоквартирном доме

Фановая труба очень важна в многоквартирном доме, где возможен большой залповый сброс воды. Без нее дом не примут в эксплуатацию, поэтому она всегда присутствует.

Квартал многоквартирной застройки.

К сожалению, довольно часто недобросовестные жильцы последних этажей, по незнанию или каким-то другим причинам отрезают и глушат вывод фановых труб на крышу дома. Это приводит к очень печальным последствиям в виде постоянного неприятного запаха из канализации по всему стояку. Остальным жителям остается лишь жаловаться во все инстанции и устанавливать обратные и вакуумные клапаны, что не решает проблему в полной мере. До момента восстановления конструкции фановой трубы запах все равно будет прорываться из канализации.

Также распространены случаи, когда птицы вьют гнезда на выходе фановой трубы на крышу, в результате чего движение воздуха в ней очень снижается либо вообще прекращается. Если в квартире появился запах канализации – желательно первым делом сходить на крышу и посмотреть, есть ли тяга в фановой трубе на стояке.

Нужна ли фановая труба в частном доме с центральной канализацией

Необходимость установки фановой трубы при подключении дома к наружной канализационной сети четко прописана в СНиП 2.04.01-85. Таким образом, если при оформлении проектной документации на подключение к централизованной канализации или при согласовании проекта с соответствующими службами выяснится, что в доме отсутствует фановая труба, в подключении может быть отказано. Конечно, на это могут и закрыть глаза, но, как правило, не бесплатно.

Иногда в таких случаях фановую трубу выполняют за пределами дома, пуская ее по стене и выводя на крышу. Это решает проблему с водоканалом. Правда не всегда спасает от срыва гидрозатворов, но хотя бы улучшает ситуацию.

Городские очистные сооружения.

Выводы

Фановая труба – абсолютно необходимый элемент системы канализации. Она нужна для любого дома: одноэтажного, двухэтажного или многоэтажного; с выгребной ямой, септиком или централизованной канализацией.

Без фановой трубы в доме возможны следующие негативные явления:

  • срыв гидрозатворов и поступление канализационных газов в дом;
  • неправильная работа локальной станции очистки стоков;
  • развитие внутри канализационных труб колоний грибов и патогенных бактерий;
  • появление на участке неприятных запахов.

При этом вакуумный воздушный клапан не способен полноценно заменить фановую трубу, он может использоваться только лишь как усовершенствование канализации для дополнительной защиты от срыва гидрозатворов.

Надеемся, что статья помогла вам разобраться, нужна фановая труба для канализации в частном доме или нет. Если хотите высказаться или поделиться опытом – ждем ваш комментарий.

Фановый стояк — назначение, устройство и монтаж

Стояк – основной элемент любой канализациии, предназначенной для отвода сточных вод из жилых индивидуальных и многоквартирных домов. Одной из составных частей стоякового трубопровода является фановая труба, играющая важную роль в функционировании всей системы.

При прокладке канализации соблюдают прописанные в СНиП необходимые нормативы размещения стояка, фановой трубы и вытяжной (вентиляционной) части, выходящей за пределы сооружений. При обустройстве канализации своими руками в индивидуальных жилых домах полезно знать, для чего нужна фановая труба, правила установки, а также методы монтажа системы без ее применения.

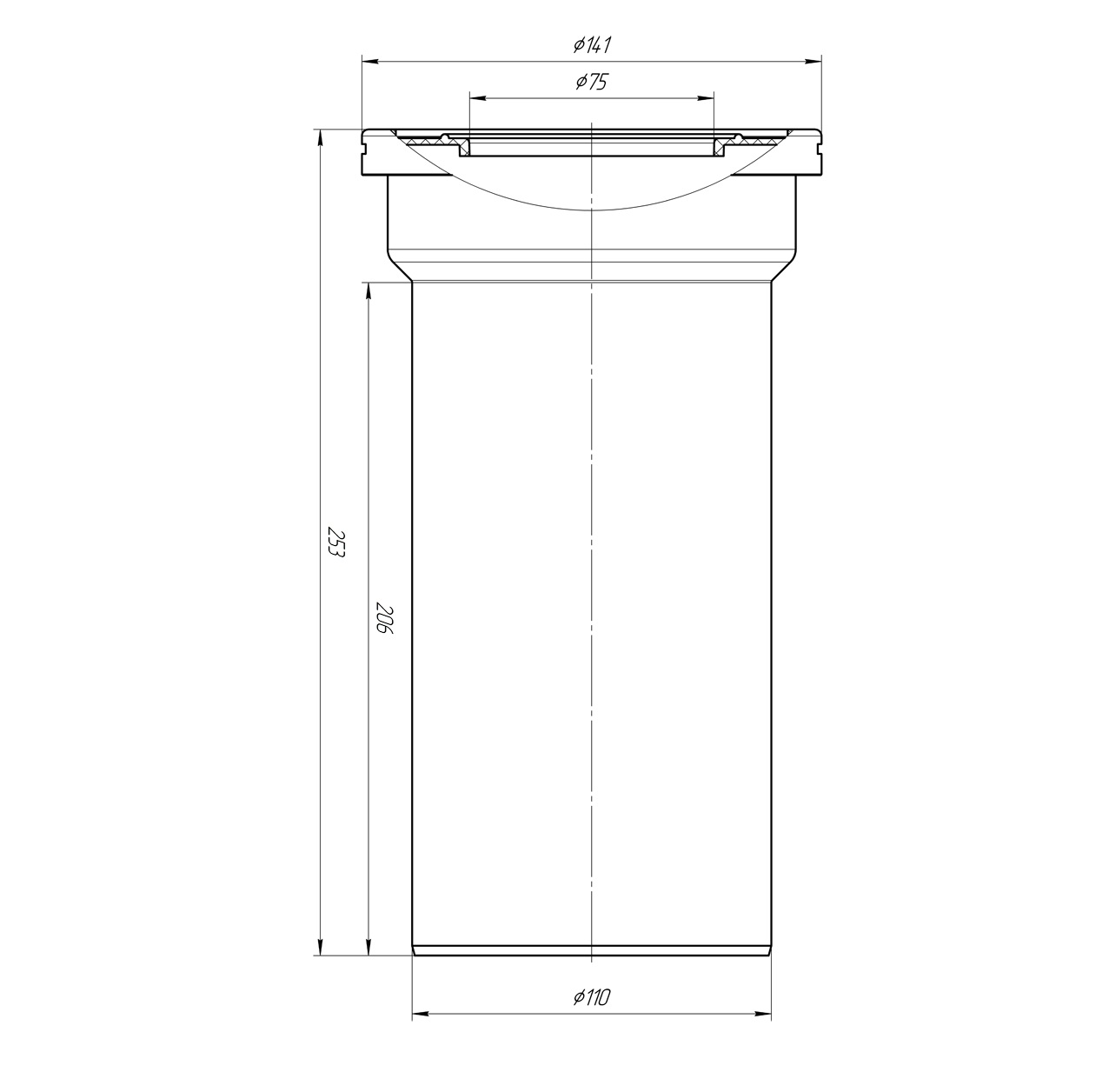

Рис. 1 Разновидности фановых труб и их размерные параметры

Блок: 1/6 | Кол-во символов: 686
Источник: https://montagtrub.ru/fanovaya-truba-dlya-chego-nuzhna-princip-raboty-montazh/

Принцип работы фановой трубы

Фановая труба являет собой конструкционный элемент, который соединяет трубопровод со специально возведенным вентканалом. Ключевое ее предназначение – отводить газы и запахи, распространяемые из канализации.

Наличие в системе вентиляционного стояка гарантирует отсутствие в жилых помещениях неприятных громких звуков, возникающих в момент спуска воды, и «благоуханий» канализационных нечистот ( )

Длина и форма этого элемента может быть произвольной. Встречаются модели вертикального и горизонтального исполнения, скошенные под прямым или острым углом.

Принцип функционирования фановой трубы прост. Сточные воды, попадая в вертикальный стояк, создают в полости трубопровода разрежение. Оно может частично компенсироваться водой, выполняющей роль гидрозаслонки в сифонах установленной сантехники.

Но если вертикально установленный стояк имеет большую протяженность и при этом в какой-то момент происходит единовременный мощный сброс отработанной жидкости, то в канализационной трубе возникает вакуум.

Сформированный поршень из жидкости со всей своей силой и характерным «чмокающим» звуком в один момент срывает и пробивает гидрозаслонки сантехники, опустошая при этом сифоны.

Как результат, вода полностью высасывается из всех гидрозатворов. А потому препятствий для канализационных «ароматов» не остается. За счет этого они быстро распространяются по всему зданию.

Проявляется такой эффект и при быстром откачивании фекальным насосом содержимого выгребной ямы или септика в цистерну ассенизаторской машины

Беда в том, что появлением неприятного «благоухания» в жилых комнатах дело не ограничивается. Природный процесс разложения фекалий сопровождается выделением вредных для домочадцев газов: метана и сероводорода.

Если же система оборудована фановым стояком, в момент «вброса» не бывает таких последствий, поскольку создающееся в коллекторе разряжение просто не успевает пробить гидрозаслонки в сифонах.

Этому препятствуют потоки атмосферного воздуха, которые одновременно с возникновением разряжения затягиваются в систему, блокируя проникновение газов в помещение при сливе и откачивании септика.

Блок: 2/8 | Кол-во символов: 2142
Источник: https://qarita. ru/gribok-fanovuyu-trubu/

Что такое фановая труба и ее назначение

Фановой трубой называют расположенный в высшей точке канализации трубный отрезок, обеспечивающий ее соединение с вентиляционным отводом. В зависимости от конструктивного исполнения канализации фановая труба может располагаться вертикально или под углом к стояковому трубопроводу и выполнять следующие функции:

  • Вентилирование. В любой канализационной системе с присутствием фекальных отходов появляются неприятные запахи, а при их разложении выделяются взрывоопасные газы. Вентилирование помогает избежать указанных проблем, обеспечивая тем самым комфортность и безопасность проживания.
  • Поддержка гидрозатворов. При спуске большого количества сточных вод они увлекают за собой воздух и в закрытом стояке образуется разряжение, срывающее гидрозатворы. Доступ в стояковый трубопровод атмосферного воздуха из вентиляции предотвращает данное явление.
  • Подключение сантехники. Иногда приспособление используют не по прямому назначению, ведь диаметр фановой трубы для унитаза также хорошо подходит, как и для отвода вентиляции. Поэтому с ее помощью нередко подключают данный вид сантехники к входным канализационным патрубкам.

Рис. 2 Схемы подключения канализационной вытяжки на крыше через фановые гофру и утепленный трубный отрезок

Принцип работы

Любой сантехнический прибор в квартире или жилом доме подсоединяется к канализации через гидрозатвор – водяную пробку, препятствующую проникновению в помещение посторонних запахов. Все трубопроводы, отходящие от раковин, ванн, душевых кабин и унитазов подключаются к центральному стояку, проходящему сверху вниз через все здание и имеющему в диаметре наивысший размер.

При одновременном спуске воды из сантехприборов в стояк велика вероятность возникновения ситуации, когда проходной канал полностью забивается водяной пробкой. Столб воды увлекает за собой воздух и в результате разряжения в закрытом стояке происходит срыв гидрозатворов сантехнических приборов (точнее у одного из них с наименьшим количеством жидкости или ближайшего к стояку), приводящий к появлению в помещении посторонних запахов.

Фановая труба позволяет связать канализационную систему с атмосферным воздухом, в результате чего появившееся разряжение втягивает воздушные массы снаружи, а не гидрозатворы внутри помещений.

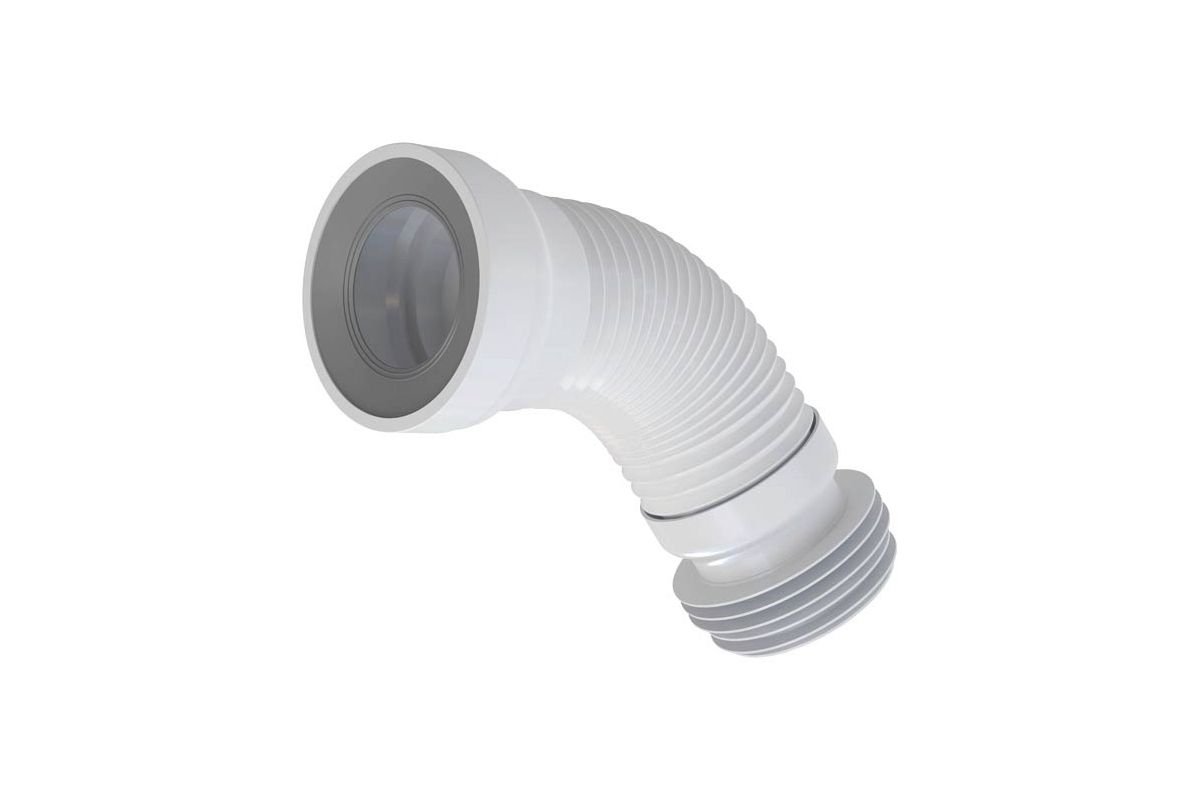

Рис. 3 Примеры подключения унитаза с помощью фановой гофротрубы

Блок: 2/6 | Кол-во символов: 2342
Источник: https://montagtrub.ru/fanovaya-truba-dlya-chego-nuzhna-princip-raboty-montazh/

Материалы изготовления и устройство фановой трубы канализации

Фановая труба является продолжением стояка, поэтому собирается из аналогичных с ним материалов, чаще всего ими являются поливинилхлорид ПВХ или полипропилен ПП. Если рассмотреть дальнейший путь системы от стояка на крышу, что он состоит из следующих элементов:

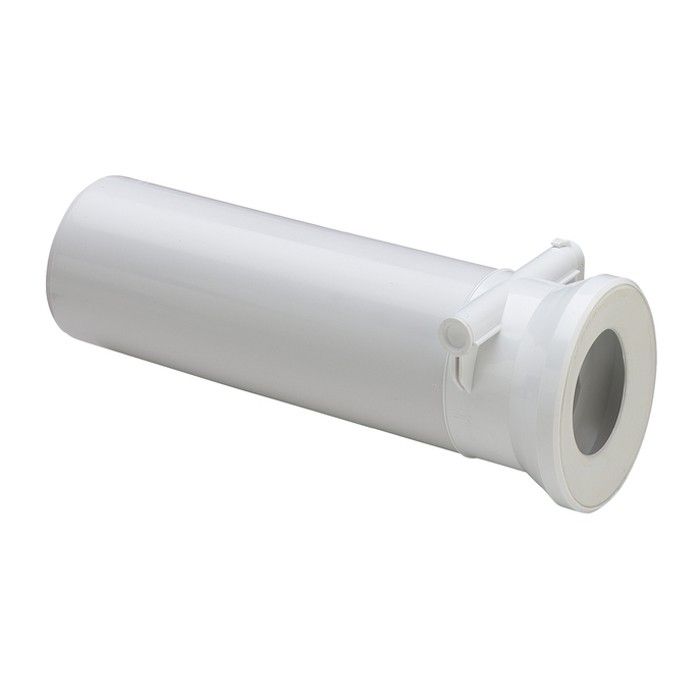

Фановая труба. Стандартный наружный диаметр полимерных труб стояка 110 мм, их внутренний с учетом толщины стенок приблизительно 105 мм. На крышу выводится вентиляционная труба, имеющая типовой наружный диаметр 100 или 110 мм. Чтобы состыковать выходной патрубок стояка с вентиляционной трубой, используются следующие виды фановых труб:

  1. Отрезки обычных ПВХ-труб канализации, вставляемые непосредственно в патрубок стояка или присоединяемые к нему через тройники под разными углами в случае, если выход вентиляции находится слишком далеко от стоякового трубопровода.
  2. Жесткие фановые трубы различной конфигурации с наружным диаметром, соответствующим канализационному стояковому и вставляемые в его раструб, имеют на другом конце эластичную манжету.
  3. Гофротрубы с рядом эластичных манжет (рис. 1), рассчитанные на подключение к обрезанному стояку 110 мм без раструба, имеют на втором конце одну эластичную мембрану с отверстием. Данная конструкция чаще других используется для подсоединения унитазов.
  4. Гофротрубы с двумя жесткими патрубками, один из которых вставляется в раструб стояка, а второй одевается поверх (вставляется внутрь) вентиляционной трубы (иногда крепится к ней хомутом). Это конструктивное исполнение чаще других применяется при прохождении вентиляции через кровлю.

Рис. 4 Вентиляционные отводы на крышах в двухэтажном доме и их подключение

Вентиляционная труба. Представляет собой обычный трубный отрезок, расположены как отдельно, так и в узле специальной конструкции, рассчитанном на вывод вентиляции через кровлю.

Защитный колпак. Обычно вентиляция выводится на крышу и закрывается сверху зонтиком или дефлектором – специальным колпаком, выполняющим следующие функции:

  • Защищает канал от попадания в него птиц, мусора.
  • Усиливает тягу за счет перенаправления ветровых потоков, в результате КПД вытяжки повышается на 15 – 20%.
  • Предохраняет стояк от попадания внутрь атмосферных осадков, забивания снегом и обледенения.
  • Снижает вероятность возникновения обратной тяги.

Рис. 5 Зависимость диаметра стояка канализации от объемов сброса и конструктивных особенностей коммуникаций по СНиП 2.04.01-85

Блок: 3/6 | Кол-во символов: 2434
Источник: https://montagtrub.ru/fanovaya-truba-dlya-chego-nuzhna-princip-raboty-montazh/

Требования, которым должны соответствовать фановые стояки

Монтаж этого оборудования требует необходимых расчётов и не терпит отклонения от них. Фановый стояк выполняет очень важную функцию, поэтому к его установке нужно подойти со всей серьёзностью. При монтаже воздушного стояка необходимо учитывать несколько важных пунктов:

  • обустраивая трубу на кровле, стоит запомнить, что высота наружной фановой трубы для канализации над материалом крыши должна составлять не менее 30 см;
  • если в доме есть мансарда или чердак, то тогда высота трубы над крышей должна быть не менее 3 м;
  • дистанция между такой конструкцией и световым проёмом или лоджией должна составлять минимум 4 м;
  • монтаж такой конструкции должен осуществляться через отапливаемые помещения. В случае если труба проходит через неотапливаемые помещения, рекомендуется оснастить её специальным теплоизоляционным материалом;
  • категорически возбраняется выводить фановую трубу через дымоход;
  • на конец трубы необходимо устанавливать защитные приспособления (колпаки и решётки), которые будут защищать конструкцию от попадания атмосферных осадков, а также мусора и птиц.

Многих хозяев интересует ответ на вопрос: можно ли выводить фановую трубу горизонтально (через стены)? Горизонтальное расположение, как правило, проводится в том случае, если производится индивидуальное строительство. А также если в доме недостаточно вентиляционных шахт для вертикального монтажа конструкции. Стоит отметить, что если труба выведена через стену, её конец закрывается защитной решёткой, а не оголовком.

Вывод фановой трубы может быть осуществлен через стену

Блок: 3/7 | Кол-во символов: 1595
Источник: http://TrubaMaster.ru/kanalizacionnye/fanovyj-stoyak. html

Проектирование

Чтобы выполнить правильный монтаж этого воздуховода, в первую очередь необходимо позаботиться о составлении проекта. Такой проект должен соответствовать двум требованиям, которые необходимо учитывать во всех случаях без исключения:

  • монтаж трубы осуществляется в сторону отвода канализационных газов с помощью силы ветра;
  • труба для вентиляционного стояка должна иметь показатель сечения не больше, чем у канализационного стояка.

Установка фанового стояка является необходимым мероприятием в большинстве случаев и проводится с помощью подвода трубы к вентиляционному каналу. В некоторых случаях такой монтаж невозможно выполнить и отвод производится через стену.

Система, посредством которой производится отвод паров канализации включает в себя такие конструктивные элементы:

  • фановые трубы;
  • стыковочные трубы;
  • вентиляционные каналы;
  • соединительные элементы (фитинги).

Будущий фановый стояк крепится к сливной трубе при помощи фитингов-переходников

Блок: 4/7 | Кол-во символов: 961
Источник: http://TrubaMaster. ru/kanalizacionnye/fanovyj-stoyak.html

Требования к фановой вентиляции

При планировании и проектировании вентиляции системы канализации следует придерживаться приведенных ниже рекомендаций:

  • Диаметр фановой вентиляционной трубы должен быть равен диаметру канализационного стояка.
  • Фановая труба выводится на крышу, причем размещать ее нужно подальше от балконов и окон. При выборе места расположения фановой трубы нужно учитывать розу ветров, чтобы так поставить трубу, чтобы неприятно пахнущие испарения уносились ветром в сторону от жилья.

Блок: 4/8 | Кол-во символов: 502
Источник: https://qarita.ru/gribok-fanovuyu-trubu/

Нужна ли фановая труба в двухэтажном доме

Руководствуясь строительными нормативами, допускается исключение из схемы выполнения при сооружении системы канализации фанового трубопровода в индивидуальных домах. Этот вывод основывается на том, что в небольших домовладениях не могут одномоментно образовываться большие объемы сливаемой воды.

Фановый стояк в помещении и фановая труба на крыше

Устройство фановой трубы для канализационной сети в малоэтажном строительстве будет не всегда лишним, поэтому рекомендуется на стадии возведения новой постройки выполнить канализацию по традиционной схеме со всеми функциональными элементами. Хотя существует ряд четких критериев, при которых устройство фанового трубопровода является необходимым условием для правильного функционирования системы канализации, а именно:

  • В доме существуют два жилых отсека, имеющих каждый свою канализацию, которая объединяется в общую сеть;
  • Дом имеет больше двух этажей, оборудованных общими стояками;
  • Имеется горизонтальная канализационная разводка с подключенными тремя и более сантехническими приборами;
  • Наличие в доме стояков канализации, выполненных из труб диаметром в 50 мм;
  • Присутствие бассейна или подобного сооружения, позволяющего делать большие одновременные сбросы воды в канализационную систему;
  • При наличии индивидуальных канализационных септиков, расположенных на участке непосредственно рядом с домом.

В любом случае, когда при одномоментном сбросе воды может возникнуть ситуация, при которой полностью будет заполнено сечение канализационной трубы и появиться возможность создания разрежения в выше расположенных гидрозатворах, то устройство фановой трубы становится обязательным условием для правильного функционирования канализационной системы дома.

Вывод фановой трубы на крышу двухэтажного строения

Если же жилой дом оборудован небольшим количеством сантехнических приборов и в основном с малым диаметром канализационных труб, то применение фановой трубы необязательно, так как существенного влияния на работу всей канализации она оказывать не будет, а лишь потребует затраты лишних средств.

Совет: При одноэтажном строительстве установка фановых труб не целесообразна.

Блок: 5/9 | Кол-во символов: 2149
Источник: https://udobnovdome.ru/fanovaya-truba-dlya-kanalizacii/

Условия для установки фанового стояка

Согласно действующим строительным нормам 2. 04.01-85*, и в частности разделу «Внутренний водопровод и канализация зданий», такой элемент, как фановая труба, в обязательном порядке монтируют в следующих случаях:

  1. В одноэтажных постройках, если в них предусмотрены бассейны и другие сооружения, которые способны выдавать разовые порции стоков больших объемов.
  2. При обустройстве канализационных стояков, собранных из труб диаметром в 50 мм.
  3. В малоэтажных домах при условии, что каждый из этажей оборудован системой водоснабжения и отведения стоков.

Определить, требуется ли монтаж фанового стояка под конкретные условия, проще всего, ориентируясь на максимальный объем разовой порции стоков.

Монтаж фанового стояка необходим, если поток стоков способен даже на короткий временной период полностью перекрыть проходимость вертикально установленного стояка

В многоэтажных домах, где на каждый этаж и в каждую квартиру подведены коммуникации, монтаж фанового стояка является неукоснительным условием. Стояк в этом случае выводится на крышу здания.

Блок: 3/6 | Кол-во символов: 1068
Источник: https://sovet-ingenera.com/kanaliz/k-drugoe/kak-pravilno-montiruetsya-fanovaya-truba.html

Современный загородный дом немыслим без канализационной системы. Для чего в ней нужна фановая труба и как ее вывести на крышу, разбираемся с помощью участников FORUMHOUSE

Немало копий было сломано в спорах  о том, как правильно сделать  выход стояка канализации на крышу. Настало время внести ясность в этот канализационный вопрос, а поможет нам в этом бесценный опыт пользователей  нашего портала.

  • Что такое фановая труба;
  • Как она устроена;
  • Как без нее обойтись;
  • Приемлем ли диаметр в 50 миллиметров;
  • Готовые решения от участников FORUMHOUSE.

Блок: 2/4 | Кол-во символов: 580
Источник: https://www.forumhouse.ru/articles/engineering-systems/5232

Подготовка к монтажу фановой магистрали

Для обустройства такой конструкции понадобятся такие же конструктивные элементы, как и для монтажа коммуникации отводящей стоки. В зависимости от конкретного случая необходимо произвести расчёт количества материалов и заранее подготовить их.

Как правило, для монтажа используются трубы и соединительные элементы из пластика. Это связано с тем, что установка таких элементов гораздо проще, чем металлических и, кроме этого, стоят они на порядок дешевле. Старые магистрали, выполненные из чугуна, довольно часто выходят из строя. Существует мнение, что замена металлической конструкции на пластиковую недопустима, однако, это не более чем миф.

Важно! Ни в коем случае нельзя осуществлять замену отдельных частей старой чугунной конструкции на пластиковые. Комбинирование материалов может стать причиной многих проблем, поэтому менять нужно полностью всю конструкцию.

Кроме этого, специалисты рекомендуют выбирать однородные материалы как для обустройства фановой вентиляции, так и для системы отвода сточных вод. Для чугунной системы подбирают вентиляцию из того же материала. При совмещении материалов рекомендуется проконсультироваться у специалиста, который поможет вам рассчитать возможные риски, связанные с этим вариантом монтажа.

Рассмотрим перечень деталей, которые потребуются при установке фанового стояка:

  • трубы с отводами;
  • специальные резиновые уплотнители, которые необходимы для надёжности соединения отдельных элементов конструкции и хорошей герметизации;
  • переходные элементы;
  • хомуты (для фиксации стояка к стенам).

Для монтажа фановой конструкции используются те же комплектующие, что и для сливной системы

Если предварительно необходимо провести демонтаж старой коммуникации, то в этом случае потребуются следующие инструменты:

  • кувалда;
  • дрель;
  • болгарка.

Место монтажа также нужно подготовить, очистив его от всего лишнего. А также стоит запомнить, что поблизости от места установки фанового стояка не должно быть пожароопасных материалов. Во время установочных работ категорически запрещается пользоваться канализацией. Если у вас есть соседи, то их обязательно нужно предупредить о том, что будут производиться работы по замене фанового стояка.

Блок: 5/7 | Кол-во символов: 2201
Источник: http://TrubaMaster.ru/kanalizacionnye/fanovyj-stoyak.html

Рекомендации по монтажу фанового стояка

Чаще всего ситуация с образованием вакуума в системе возникает, когда при ее обустройстве используются трубы разного диаметра. К примеру: унитаз подключен к трубе D 110 мм, ванна к трубопроводу D 50 мм, а отверстие сливного бачка – D 70 мм.

Малоприятные зловония в санузлах нередко появляются, когда сантехнические приборы оборудованы сифонами, имеющими недостаточный объем. Это возникает вследствие того, что при нерегулярном пользовании приборами в сифонах пересыхают остатки воды, убирая гидрозаслонку и открывая свободный доступ к распространению «ароматов».

При выборе места под размещение вентиляционной фановой трубы многие допускают ошибку, располагая ее под свес крыши. Это приводит к тому, что в зимний период сползающий и падающий с кровли снег повреждает отводящую конструкцию.

Чтобы образующийся внутри вентиляционного канала конденсат не замерзал при минусовых температурах, конструкцию необходимо утеплить.

Рассмотрим, как монтируется фановый стояк при обустройстве частного дома.

В состав системы фановой вентиляции могут быть включены следующие детали:

  • Фановые трубы;
  • Соединительные трубы;
  • Вентиляционный канал;
  • Соединительные фитинги.
  • Как правило, фановая труба изготавливается из того же материала, что и труба стояка. Но если запланирована замена фанового стояка без замены труб канализации, то можно использовать и комбинацию материалов. Например, установить на чугунный стояк фановую трубу, выполненную из пластика.
  • В том случае, если в доме планируется установка нескольких стояков канализации, то разрешается объединять фановые трубы в общую систему. Если собирается сложная система, в которой будет объединено несколько фановых труб, для соединения элементов используют тройники с углами 135 и 45 градусов.
  • При прокладке горизонтальных участков фановых труб создают уклон по направлению движения газов. Размер уклона – не менее 2 см на метр горизонтального участка фановой трубы.
  • Вывод фановой трубы над крышей должен осуществляться на высоту не менее 3 метров над уровнем кровли. А если в доме есть используемый чердак, то высота вывода увеличивается минимум до 3 метров.
  • Расстояние между выводом фановой трубы и окнами (балконами) должно быть более четырех метров.
  • Стояк фановой трубы, которые проходит через неотапливаемые помещения, должен быть утеплен.
  • Объединение в одном канале вентиляции канализации и дымохода категорически запрещается.
  • В верхней части трубы планируется установка сеточки с козырьком.

Рассмотрим распространенные ошибки, которые допускают неопытные строители при обустройстве фановой вентиляции.

  • Понятно, что выведение стояка на крышу является достаточно сложной задачей, так как потребуется выполнять герметичное примыкание кровли к трубе. Поэтому некоторые хозяева считают возможным вывести фановый стояк в нежилое чердачное помещение. Такое решение в корне неправильно, так как чревато накоплению в чердачном пространстве пожароопасных газов. Кроме того, не исключается проникновение дурнопахнущих канализационных газов в помещения верхнего этажа.
  • Не рекомендуется планировать установку фановой трубы вдоль внешней стены дома, так как такое решение чревато образованием конденсата, который будет стекать по стояку.
  • Верхнюю часть фановой трубы рекомендуется накрыть козырьком с сеточкой, это предотвратит попадание в систему канализации мусора, насекомых и грызунов. В продаже есть специальные «грибки на фановый стояк, которые отлично решают эту проблему. А вот установка флюгерок с целью улучшения тяги не просто бесполезна, но зачастую и вредна, так как способствует появлению запаха канализации в помещениях.

Блок: 6/8 | Кол-во символов: 3613
Источник: https://qarita.ru/gribok-fanovuyu-trubu/

Выводы и полезное видео по теме

Как спроектировать и устроить фановую трубу:

Как правильно вывести стояк через кровлю:

Правильно рассчитав размеры фановой трубы и выполнив ее установку с соблюдением всех правил монтажа, можно практически полностью устранить возможность накопления и вероятность проникновения в дом канализационных газов. И тогда проблем с эксплуатацией канализационной системы точно возникать не будет.

У вас есть практические навыки по монтажу вентиляционной фановой трубы? Делитесь накопленными знаниями или задавайте вопросы по теме – блок для связи расположен ниже.

Блок: 6/6 | Кол-во символов: 583
Источник: https://sovet-ingenera.com/kanaliz/k-drugoe/kak-pravilno-montiruetsya-fanovaya-truba.html

Как обойтись без фановой трубы

Монтаж фановой трубы предполагает ее выход в индивидуальных и многоквартирных жилых домах через крышу, если данное условие в коммунальном строительстве легко выполнимо, то в частном секторе с реализацией этого плана возникают большие сложности, сулящие к тому же немалые финансовые расходы. Так как стояк и фановая труба в частном доме проходят через все помещения и на чердак сквозь крышу, они будут портить эстетичный вид комнат, отнимать лишнюю площадь, создавать неудобства при пользовании жильем.

Поэтому рационально использовать в этом случае систему канализации монтажа без вытяжки через крышу, и она существует в виде вакуумного клапана. Устройство помещают на верхнюю точку канализационного стояка, оно работает по следующему принципу.

При отсутствии слива в канализацию уплотнительная прокладка герметично перекрывает проходной канал, препятствуя поступлению зловонного воздуха из стояка в помещение. Как только происходит спуск воды, эластичная диафрагма внутри вакуумного клапана втягивается за счет разряжения, открывая тем самым доступ наружного воздуха в стояк. Давление внутри трубопровода уравнивается и благодаря этому не происходит срыв гидрозатворов.

Благодаря использованию вакуумного клапана, канализация без фановой трубы при той же эффективности работы приносит потребителю ряд существенных преимуществ с конструктивной и финансовой точки зрения.

Рис. 10 Внешний вид и принцип работы вакуумного клапана

Фановая 110 мм труба канализации является важной составной частью всей системы, обеспечивающей соединение стояка с вентиляционным отводом. Благодаря наличию гофры и мягкого уплотнителя она позволяет герметично стыковать патрубки стояковых и вентиляционных труб, находящиеся друг от друга на значительных расстояниях или в положении несоосности.

Блок: 6/6 | Кол-во символов: 1806
Источник: https://montagtrub.ru/fanovaya-truba-dlya-chego-nuzhna-princip-raboty-montazh/

Вакуумные клапаны вместо фановых труб

Чаще всего фановая труба оснащается выводом на крыше. Однако в некоторых случаях установку фанового стояка проводят без вентиляции через кровлю. Это может быть связано с различными факторами. В таком случае понадобится монтаж специального элемента, который будет выполнять функцию стабилизации давления в канализационной системе — фанового клапана для канализации.

Обратный клапан для канализации является устройством, которое имеет отверстия. В отверстиях размещаются специальные уплотнительные элементы, которые препятствуют проникновению воздуха.

Принцип работы фанового клапана довольно прост: при падении давления в коммуникации пружины, которые контролируют позицию уплотнительного элемента, сжимаются и открывают отверстия. Через отверстия поступает воздух, посредством чего происходит выравнивание давления в системе. Когда давление достигает необходимого показателя, пружины возвращают уплотнительные элементы в обратное положение. Некоторые специалисты рекомендуют использовать такой клапан вместо фановой трубы.

Фановый клапан выполняет ещё несколько важных функций:

  • препятствует попаданию инородных элементов в систему;
  • в закрытом положении не позволяет проникать грызунам в дом через сантехприборы;
  • контролирует движение сточных вод и не даёт им двигаться в сторону сантехоборудования.

Монтаж клапана на фановую трубу канализации проводится двумя возможными вариантами:

  • непосредственно в трубу;
  • на поверхности трубы.

Перед монтажом этого приспособления рекомендуется провести очистку трубы от грязи и жира.

Полезная информация! На клапане имеется специальная стрелка, которая указывает, каким образом нужно проводить его установку. Установка проводится навстречу движению стоков.

Лепестки приспособления должны открываться в сторону сантехнического оборудования. После монтажа обратного клапана фановая вентиляция не нужна.

Блок: 7/7 | Кол-во символов: 1875
Источник: http://TrubaMaster.ru/kanalizacionnye/fanovyj-stoyak.html

Надо ли утеплить и шумоизолировать

Производить утепление фановых трубопроводов, проходящих через жилые помещения, как и канализационных совсем не требуется. А вот на неотапливаемом чердаке стоит произвести хотя бы минимальную теплоизоляцию труб, чтобы при сильных морозах внутри не происходило замерзание льда, так как водяные пары гораздо легче воздуха, и они будут стремиться подняться по трубе, где будут намерзать на холодные стенки.

Утепленная труба

Шумоизоляцию фановой трубы необходимо проводить только в случае открытого прохождения ее через жилые помещения. Если этого не избежать, то изоляционные работы достаточно простоты и выполняются так же, как и для всех канализационных трубопроводов одинаково легко. Единственно, что осложняет процесс – это разнообразие в трубах акустических процессов напрямую, зависящих от материалов, из которых изготовлены трубопроводы.

Так, звукоизоляционные свойства чугунных труб гораздо лучше, чем у их пластиковых аналогов. Обусловлено это, прежде всего свойствами зернистой структуры чугуна и большей толщиной стенки, поэтому такие трубы, как правило, не требуют устройства дополнительной шумоизоляции.

Звуковые процессы, происходящие в пластиковых трубах можно разделить на четыре основные составляющие:

  • Ударного характера, когда вода и фекалии в падении неоднократно соударяются о стенки стояка;
  • Атмосферного характера – это проникновение шума ветра и осадков через наружную часть трубопровода;
  • Резонансного характера от присутствия в трубах посторонних шумов, обусловленных взаимодействием канализационного трубопровода с конструкциями здания;
  • Вибрационного характера, возникающие при наличии соприкосновения с каким-либо работающим оборудованием.

Шумоизоляция фановой трубы

Основная часть работы по устройству шумоизоляции должна быть осуществлена на стадии проектировки жилого дома, так чтобы все стояки канализации не проходили через жилые помещения и были смонтированы исключительно в специальных коробах или канализационных шахтах, которые сами по себе являются экранирующими устройствами и препятствуют распространению шумов.

Если все-таки фановый трубопровод находится в жилом помещении в открытом виде, то его шумоизоляцию можно с легкостью произвести, обмотав трубу полосками из недорого вспененного полиэтилена в два или три слоя.

Блок: 8/9 | Кол-во символов: 2276
Источник: https://udobnovdome.ru/fanovaya-truba-dlya-kanalizacii/

Кол-во блоков: 18 | Общее кол-во символов: 27434
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://qarita.ru/gribok-fanovuyu-trubu/: использовано 3 блоков из 8, кол-во символов 6257 (23%)
  2. https://sovet-ingenera.com/kanaliz/k-drugoe/kak-pravilno-montiruetsya-fanovaya-truba. html: использовано 2 блоков из 6, кол-во символов 1651 (6%)
  3. https://udobnovdome.ru/fanovaya-truba-dlya-kanalizacii/: использовано 3 блоков из 9, кол-во символов 5046 (18%)
  4. https://montagtrub.ru/fanovaya-truba-dlya-chego-nuzhna-princip-raboty-montazh/: использовано 4 блоков из 6, кол-во символов 7268 (26%)
  5. http://TrubaMaster.ru/kanalizacionnye/fanovyj-stoyak.html: использовано 4 блоков из 7, кол-во символов 6632 (24%)
  6. https://www.forumhouse.ru/articles/engineering-systems/5232: использовано 1 блоков из 4, кол-во символов 580 (2%)

ВЕНТИЛЯЦИЯ 101 — Плюсы и минусы клапана подачи воздуха

Фото SafeHome Inspections

Большинство дренажных систем жилых зданий выводятся непосредственно через крышу здания. Вот пример. См. белую трубу на крыше слева. Пластиковая труба «прошивается» или герметизируется в месте прохода через крышу, чтобы предотвратить попадание дождевой воды в здание.

Во время технического обслуживания вы должны быть уверены, что верхняя часть вентиляционного отверстия остается открытой. Засорение вентиляционного отверстия может быть вызвано листьями, мертвыми животными и ледяными заторами (в очень холодном климате).Еще один «не очень распространенный» способ, которым вентиляционное отверстие может засориться, — это когда горизонтальная часть самой вентиляционной системы (внутри чердака) имеет неправильный наклон. Когда это произойдет, он может заполниться дождевой водой или конденсатом. Опытные домашние инспекторы должны следить за такими условиями.

Источник изображения: CarsonDunlop

Клапаны подачи воздуха (AAV)

Иногда мы не можем (или не хотим) выводить воздух через линию крыши.

В этих редких случаях сантехники используют клапан подачи воздуха.Клапаны подачи воздуха (также известные как вентиляционные отверстия Studor) представляют собой односторонние механические клапаны, активируемые отрицательным давлением. Чаще всего используемые на островной раковине или туалетном столике, вентиляционные отверстия также расположены на чердаке, чтобы предотвратить проникновение через крышу (как показано выше) на возвышении передней линии крыши. Подумайте об этом — когда вы когда-нибудь видели вентиляционное отверстие на передней линии крыши?

Как это работает

Если бы у нас не было ни того, ни другого метода вентиляции, у вас был бы очень шумный слив раковины и унитаза. Слив сточных вод в канализацию раковины приводит к открытию клапана на AAV.Когда он открывается, воздух попадает в водопроводную систему. Посмотрите это видео, чтобы понять, как работает вентиляция.

Профи

AAV может значительно уменьшить количество вентиляционных материалов, необходимых в водопроводной системе. Это деньги в кармане для сантехника. Они также обеспечивают большую гибкость в расположении сантехнических приборов и сокращают долгосрочное обслуживание крыши. Если у нас нет дыры в крыше, за крышей легче ухаживать. AAV эффективно используются в Европе уже более двух десятилетий.Однако есть несколько ограничений.

Минусы

Некоторые государственные и местные строительные департаменты запрещают использование AAV. Для получения дополнительной информации обратитесь в местный орган AHJ — орган, имеющий юрисдикцию.

AAV сертифицированы как надежные. Однако все механическое может и выйдет из строя. Некоторые производители заявляют, что их хватит на 500 000 использований (примерно 30 лет использования).

Американские производители предлагают гарантию от 1 года до «пожизненной». Вы захотите найти информацию о гарантии.У большинства сантехников его нет.

Примечание. Не следует вмешиваться в работу AAV или красить его распылением. У меня были сантехники, которые говорили нам, что канализационные мухи и жуки были замечены на неисправных впускных клапанах. Поэтому, если вы обнаружите запах канализации под и вокруг раковины или на чердаке, AAV может вас подвести.

Осмотр Studor AAV

  1. AAV STUDOR должны располагаться не менее чем на четыре (4 дюйма) дюйма выше горизонтального патрубка или слива приспособления, из которого выводится воздух.
  2. STUDOR AAV должен быть доступен в случае необходимости замены. Для установки в стене используйте комбинацию ящика для встраивания/решетки STUDOR.
  3. Расположение клапанов STUDOR AAV должно обеспечивать поступление достаточного количества воздуха в клапан. При размещении в стенном или чердачном помещении без вентиляционных отверстий должно быть предусмотрено отверстие. Допускается размещение клапана в раковине или туалетном столике.
  4. STUDOR AAV должен быть установлен в вертикальном вертикальном положении. Допускается максимальное отклонение (в любую сторону) для сливы 15 градусов.
  5. Вентиляционное отверстие должно соединяться со сливом вертикально, чтобы обеспечить беспрепятственное отверстие в трубопроводе, ведущем к STUDOR AAV.
  6. Минимум одна вентиляционная труба должна выходить в открытую атмосферу для каждой дренажной системы здания для сброса избыточного давления, размер этого вентиляционного отверстия не указывается, поскольку это единственное вентиляционное отверстие не определяет общую площадь совокупного поперечного сечения система вентиляции. Общая площадь поперечного сечения вентиляционных отверстий, объединенных в систему, должна равняться общей площади поперечного сечения водостока здания.При правильной установке впускной клапан в системе эквивалентен открытой вентиляционной трубе, имеющей такую ​​же площадь поперечного сечения, как и любой другой вентиляционный клапан. Такой вентиляционный люк рекомендуется, но не обязательно, располагать как можно ближе к соединению строительной канализации и строительной канализации.
  7. Maxi-Vent® должен быть установлен на шесть (6 дюймов) выше самого высокого уровня затопления кромки светильников, вентилируемых в стековых установках.
  8. STUDOR AAV, устанавливаемые на чердаке, должны располагаться не менее чем на шесть (6 дюймов) выше изоляции потолка.
  9. Использование Tec-Vent® в камерах возвратного воздуха разрешается только в инженерных дренажных системах, спроектированных профессиональным проектировщиком и одобренных местными властями.
  10. Максимальная высота дренажной трубы, вентилируемой MAXI-VENT, не должна превышать шести (6) интервалов между ответвлениями, если только она не используется вместе с трубой, соединенной с P. A.P.A. и AAV на ветвях.
  11. Когда горизонтальная ветвь соединяется со стеком на расстоянии более четырех (4) интервалов ветвления от вершины стека.Должен быть предусмотрен предохранительный клапан. Разгрузочный клапан должен располагаться между соединением ответвления с трубой и первым приспособлением, соединяющим ответвление. Предохранительный вентиляционный клапан может также служить вентиляционным отверстием для приспособления. Предохранительный вентиляционный клапан должен соединяться с вентиляционной трубой, вентиляционной трубой дымовой трубы или выходить наружу на открытый воздух, если только он не используется в сочетании с дымовой трубой, соединенной с P.A.P.A. устройства и AAV на ветках.
  12. Для резьбы клапанов можно использовать только тефлоновую ленту. Использование грунтовки, клея на растворителе или шпаклевки для труб приведет к аннулированию гарантии STUDOR.
  13. Redi-Vent®, Mini-Vent®, Maxi-Vent®, Tec-Vent® и Chem-Vent® должны быть установлены в конце, после предварительной установки системы и испытания под давлением.
  14. Клапаны подачи воздуха могут использоваться на жироуловителях, если они не подвергаются положительному давлению.
  15. Другая информация – Studor PDF

Видео исследовательского центра NAHB, показывающее основные принципы AAV

Как и почему используются клапаны подачи воздуха

Клапаны подачи воздуха

могут воплотить мечты в реальность! Ну вроде.В ходе проектирования нового дома — или ремонта старого — нет ничего необычного в том, что идеи оспариваются, а планы отбрасываются. Довольно часто ситуация с сантехникой определяет, станет ли мечта реальностью, и не всегда дело в воде.

Вентиляция является важной частью сантехники: она не только удаляет неприятные и опасные газы из конструкции, но и выравнивает давление воздуха в дренажной системе, предотвращая вакуум и слив воды из сифонов. Но правильная вентиляция требует вырезания отверстий в крыше и установки трубы в местах, указанных в нормах, что может быть неудобно (мягко говоря) или даже невозможно в некоторых ситуациях. Именно в тех ситуациях, когда клапан подачи воздуха может спасти положение.

Клапаны подачи воздуха

(AAV) представляют собой односторонние вентиляционные отверстия, устанавливаемые после ловушки на дренажной линии приспособления. Они предназначены для устранения отрицательного давления воздуха в дренажной системе, создаваемого при опорожнении прибора. Сточные воды, отправляемые в канализацию, называемые «пробками», выталкивают воздух в трубу перед собой, оставляя после себя область отрицательного давления.

Неспособность вернуть воздух в трубы может привести к вакууму (вызывающему медленное опорожнение и бульканье) или даже к выкачиванию воды из ловушек (позволяющей канализационным газам проникать в дом через дренажные отверстия).Если стандартная вентиляция нежелательна или невозможна, AAV защитит от таких сценариев.

Совет для профессионалов: AAV работают только с отрицательным давлением воздуха в дренажных трубах. Положительное давление также может быть проблемой, хотя обычно только в многоэтажных жилых домах и высотных зданиях. Чтобы справиться с положительным давлением, когда стандартная внешняя вентиляция недостаточна, мы рекомендуем использовать P.A.P.A. (Аттенюатор положительного давления воздуха).

Принцип работы прост: при сливе арматуры и создании отрицательного давления воздуха в соответствующей дренажной линии клапан открывается, всасывая воздух обратно в трубу.После выравнивания давления воздуха клапан надежно закрывается (предотвращая утечку газа) до тех пор, пока давление снова не упадет.

AAV

можно использовать для обслуживания одного устройства или нескольких — допустимые значения зависят от местных норм и используемой модели — такие устройства, как Redi-Vent, могут вмещать всего 20 DFU (устройства дренажного устройства), в то время как большие устройства, такие как Maxi- Vent может обрабатывать до 500 DFU. AAV чаще всего встречаются под раковинами (особенно раковинами-островами) и в подвальных барах или ванных комнатах.

Инструкции по установке могут различаться в зависимости от кода, но, как правило, AAV, обслуживающие один прибор, должны располагаться как минимум на 4 дюйма выше центра сифонного рукава. При обслуживании нескольких светильников они должны располагаться как минимум на 6 дюймов выше уровня залива самый высокий светильник и должен вентилировать только те светильники, которые находятся на одном уровне с полом. Поскольку для закрытия они зависят от силы тяжести, AAV должны быть установлены в вертикальном положении .

Внимание! В любом жилище должно быть хотя бы одно вентиляционное отверстие, открытое наружу (по коду).Внешний пассивный клапан снижает избыточное давление в линиях. Ни в одном здании не должны использоваться исключительно AAV — это приведет к серьезным проблемам.

Как мы уже упоминали, AAV часто можно найти под раковиной — как и множество чистящих средств и черт знает какой хлам. Чтобы обеспечить правильную работу вашего AAV, убедитесь, что вокруг него нет препятствий и предметов, которые могут ударить его. Когда AAV устанавливается на чердаке, убедитесь, что он находится не менее чем на 6 дюймов выше изоляции, а то и меньше, и есть большая вероятность того, что изоляция будет втянута в устройство, что серьезно повлияет на производительность.

По возможности AAV

следует устанавливать в помещении. Когда необходима наружная установка, необходима какая-либо крышка (в дополнение к любой изоляции, прилагаемой к клапану) для предотвращения ухудшения характеристик и ухудшения характеристик из-за отрицательных температур или чрезмерного воздействия УФ-излучения.

Примечание: Современные AAV иногда путают с более старым «Автоматическим воздухоотводчиком» — пружинным устройством, которое выполняло ту же задачу, но страдало ненадежностью из-за своей механической природы.Автоматические воздухоотводчики больше не разрешены к использованию; клапаны впуска воздуха не определяются как механические устройства и разрешены в той или иной степени в большинстве сантехнических норм.

AAV могут быть отличным решением для проблем с вентиляцией, но никогда не должны быть первым выбором. На самом деле, они должны быть абсолютным последним возможным выбором — традиционная, пассивная, внешняя система вентиляции всегда будет лучше (особенно когда речь идет о положительном давлении), и часто требуется кодом. AAV всегда следует рассматривать как крайнюю меру.

Международные нормы водопровода и жилых помещений


2012 Международный сантехнический кодекс (IPC)

Раздел 202 – Общие определения

КЛАПАН ВПУСКНОГО ВОЗДУХА

Конструкция одностороннего клапана, позволяющая воздуху поступать в дренажную систему, когда в системе трубопроводов возникает отрицательное давление. Устройство должно закрываться под действием силы тяжести и герметизировать вентиляционный терминал при нулевом перепаде давления (без потока) и при положительном внутреннем давлении.Назначение воздухозаборного клапана состоит в том, чтобы обеспечить метод, позволяющий воздуху поступать в водопроводную дренажную систему без использования вентиляционного отверстия, выходящего на открытый воздух, и предотвращать утечку канализационных газов в здание.

Раздел 303 – Материалы

303.3 Пластмассовые трубы, фитинги и компоненты.
Все пластиковые трубы, фитинги и компоненты должны быть сертифицированы третьей стороной на соответствие NSF-14.

Раздел 406 – Автоматические стиральные машины

406.2 Сливное соединение.
Отходы автоматической стиральной машины должны сбрасываться через воздухозаборник в стояк в соответствии с разделом 802.4 или в раковину для стирки. Сифон и дренажное приспособление для стояка автоматической стиральной машины должны быть не менее 2 дюймов (51 мм) в диаметре. Слив арматуры для стояка, обслуживающего автоматическую стиральную машину, должен соединяться с отводом или трубой арматуры диаметром 3 дюйма (76 мм) или больше. Автоматические стиральные машины, которые разгружаются под действием силы тяжести, должны иметь возможность сливаться в приемное устройство для отходов или в утвержденный траншейный дренаж.

Раздел 905 – Вентиляционные соединения

905.1 – Соединение
Все отдельные, отводные и контурные вентиляционные отверстия должны соединяться с вентиляционной трубой, дымовой трубой, впускным клапаном или выходить на открытый воздух.

Раздел 918 – Клапаны впуска воздуха

918.1 Общие положения
Вентиляционные системы, использующие впускные клапаны для воздуха, должны соответствовать требованиям настоящего раздела. Клапаны впуска воздуха дымового типа должны соответствовать ASSE 1050. Клапаны впуска воздуха индивидуально-отводного типа должны соответствовать ASSE 1051.

918.2 Установка
Клапаны должны быть установлены в соответствии с требованиями данного раздела и инструкциями производителя по установке. Клапаны впуска воздуха должны быть установлены после проведения испытаний DWV, требуемых Разделом 312.2 или 312.3.

918.3  Там, где это разрешено.
Индивидуальные, отводные и контурные вентиляционные отверстия должны заканчиваться соединением с отдельным или отводным клапаном впуска воздуха в соответствии с Разделом 918.3.1 . Допускается, чтобы вентиляционные трубы и вентиляционные трубы заканчивались воздухозаборными клапанами дымового типа в соответствии с Разделом 918. 3.2.

918.3.1 Горизонтальные ответвления.
Индивидуальные и ответвительные клапаны подачи воздуха должны вентилировать только те приборы, которые находятся на одном уровне с полом и подключены к горизонтальному патрубку. Если горизонтальная ветвь расположена на расстоянии более четырех интервалов от вершины дымовой трубы, горизонтальная ветвь должна быть снабжена предохранительным вентиляционным отверстием, которое должно соединяться с вентиляционным отверстием или вентиляционным отверстием дымовой трубы или выходить наружу на открытый воздух.Предохранительный вентиляционный клапан должен быть соединен с горизонтальным отводом стока между дымовой трубой и самым нижним сливом приспособления, соединенным с горизонтальным ответвителем стока. Размер предохранительного вентиляционного отверстия должен соответствовать Разделу 906.2, а его установка должна соответствовать Разделу 905. Предохранительное вентиляционное отверстие должно использоваться в качестве вентиляционного отверстия для других приспособлений.

918.3.2 Стек.
Воздухозаборные клапаны дымового типа не должны использоваться в качестве вентиляционных оконечных устройств для вентиляционных труб или вентиляционных отверстий дымовых труб, которые обслуживают дренажные трубы, имеющие более шести интервалов ответвления.

918.4 Местоположение.
Индивидуальные и отводные клапаны подачи воздуха должны располагаться не менее чем на 4 дюйма (102 мм) над сливом горизонтального ответвления или вентилируемого устройства. Вентиляционные клапаны дымового типа должны располагаться не менее чем на 6 дюймов (152 мм) над краем уровня затопления самого высокого вентилируемого приспособления. Вентиляционный клапан должен быть расположен в пределах максимальной длины, разрешенной для вентиляционного отверстия. Клапан подачи воздуха должен быть установлен не менее чем на 6 дюймов (152 мм) над изоляционными материалами.

918.5 Доступ и вентиляция.
Должен быть обеспечен доступ ко всем клапанам впуска воздуха. Клапан должен располагаться в вентилируемом помещении, обеспечивающем доступ воздуха к клапану.

918.6 Размер.
Впускной клапан должен быть рассчитан в соответствии со стандартом размера вентиляционного отверстия, к которому подсоединен клапан.

918.7 Требуется вентиляция.
В каждой водопроводно-канализационной системе не менее одной вентиляционной трубы или вентиляционной трубы должно выходить наружу на открытый воздух.

918.8 Запрещенные установки.
Клапаны впуска воздуха не должны устанавливаться в ненейтрализованных системах специальных отходов, как описано в главе 8, за исключением случаев, когда такие клапаны соответствуют стандарту ASSE 1049, изготовлены из материалов, утвержденных в соответствии с разделом 702.5, и испытаны на химическую стойкость в в соответствии со стандартом ASTM F 1412. Клапаны подачи воздуха не должны располагаться в помещениях, используемых в качестве камер приточного или возвратного воздуха. Клапаны впуска воздуха без специальной конструкции не должны использоваться для вентиляции отстойников или резервуаров любого типа.

«Части этого веб-сайта/публикации воспроизводят разделы из Международного жилищного кодекса 2006 г. для домов на одну и две семьи и из Международного кодекса сантехники 2006 г., International Code Council, Inc., Фолс-Черч, Вирджиния. Воспроизведено с разрешения. Все права защищены.»

Наверх


2006 Международный жилищный кодекс (IRC)

Раздел P3114 — Клапаны впуска воздуха

P3114.1 Общие.
Вентиляционные системы, использующие впускные клапаны для воздуха, должны соответствовать требованиям настоящего раздела.Клапаны впуска воздуха индивидуального и ответвительного типа должны соответствовать ASSE 1051. Клапаны впуска воздуха пакетного типа должны соответствовать ASSE 1050.

3114.2 Установка.
Клапаны должны устанавливаться в соответствии с требованиями настоящего раздела и инструкциями производителя по установке. Клапаны впуска воздуха должны быть установлены после проведения испытаний DWV, требуемых разделом P2503.5.1 или P 2503.5.2.

3114.3 Там, где это разрешено.
Индивидуальные вентиляционные отверстия, отводные вентиляционные отверстия, вентиляционные отверстия контура и дымовые вентиляционные отверстия должны заканчиваться соединением с клапаном подачи воздуха.

3114.4 Расположение
Индивидуальные и ответвленные клапаны впуска воздуха должны располагаться не менее чем на 4 дюйма (102 мм) над сливом горизонтального ответвления или вентилируемого устройства. Вентиляционные клапаны дымового типа должны располагаться не менее чем на 6 дюймов (152 мм) над краем уровня затопления самой высокой вентилируемой арматуры. Вентиляционный клапан должен быть расположен в пределах максимальной длины, разрешенной для вентиляционного отверстия. Клапан подачи воздуха должен быть установлен как минимум на 6 дюймов (152 мм) выше изоляционных материалов, установленных на чердаках.

3114.5 Доступ и вентиляция
Доступ должен быть обеспечен ко всем впускным клапанам воздуха. Клапан должен располагаться в вентилируемом помещении, обеспечивающем доступ воздуха к клапану.

3114.6 Размер
Впускной клапан должен быть рассчитан в соответствии со стандартом размера вентиляционного отверстия, к которому подсоединяется клапан.

3114.7 Требуется вентиляция.
В каждой водопроводно-канализационной системе как минимум одна вентиляционная труба или вентиляционная труба должны выходить наружу на открытый воздух.

«Части этого веб-сайта/публикации воспроизводят разделы из Международного жилищного кодекса 2006 г. для домов на одну и две семьи и из Международного кодекса сантехники 2006 г., International Code Council, Inc., Фолс-Черч, Вирджиния. Воспроизведено с разрешения. Все права защищены.»

Наверх


Единый сантехнический кодекс 2012 г. (UPC)

Глава 3 – Общие правила

301.2 Альтернативные материалы и методы строительства Эквивалентность.
Ничто в этом кодексе не предназначено для предотвращения использования систем, методов или устройств эквивалентного или более высокого качества, прочности, огнестойкости, эффективности, долговечности и безопасности по сравнению с теми, которые предписаны этим кодом. Техническая документация должна быть представлена ​​в уполномоченный орган для подтверждения эквивалентности. Орган, имеющий юрисдикцию, должен иметь право одобрять или не одобрять систему, метод или устройство для предполагаемой цели.

Однако осуществление этого дискреционного разрешения Органом, обладающим юрисдикцией, не имеет силы за пределами юрисдикционных границ указанного Органа, обладающего юрисдикцией.Альтернативный материал или метод конструкции, одобренные таким образом, не должны рассматриваться как соответствующие требованиям, намерениям или обоим требованиям настоящего Кодекса для целей, отличных от разрешенных Органом, обладающим юрисдикцией, если представленные данные не доказывают эквивалентность.

301.2.1 Тестирование.
Орган, обладающий юрисдикцией, имеет право требовать проведения испытаний в качестве доказательства эквивалентности.

301.2.1.1 Испытания.
Испытания должны проводиться в соответствии с утвержденными или применимыми стандартами утвержденным испытательным агентством за счет заявителя.При отсутствии таких стандартов Орган, имеющий юрисдикцию, должен иметь право определять процедуру испытаний.

301.2.1.2 Запрос компетентного органа.
Орган, обладающий юрисдикцией, имеет право требовать проведения или повторения испытаний, если есть основания полагать, что материал или устройство более не соответствуют требованиям, на которых основывалось их одобрение.

Наверх


2006 НАЦИОНАЛЬНЫЙ СТАНДАРТ САНТЕХНИКИ (NSPC)


Приложение E – Сантехнические системы специальной конструкции

ПРИМЕЧАНИЕ. Следующие разделы кода охватывают специальные требования к конструкции, которые применяются ко всем системам в Приложении E.

E.1 Общие требования

E.1.1
Сантехнические системы специальной конструкции должны включать все системы, которые в деталях отличаются от требований настоящего Кодекса.

E.1.2
Положения настоящего Приложения регулируют проектирование, установку и проверку водопроводно-канализационных систем специальной конструкции.

E.1.3
Сантехнические системы специальной конструкции должны соответствовать Основным принципам настоящего Кодекса.

Э.1.4
Сантехнические системы специального дизайна должны быть спроектированы зарегистрированным профессионалом-проектировщиком, имеющим лицензию на практику в конкретной юрисдикции.

E.2 Планы, спецификации и расчеты

E.2.1
Планы, спецификации, расчеты и другие соответствующие данные для водопроводных систем специального дизайна, подготовленные зарегистрированным специалистом-проектировщиком, должны быть представлены в уполномоченный орган для рассмотрения и утверждения до установки.

E.2.2
В планах проектирования должно быть указано, что водопроводная система (или ее части) представляет собой систему специального проектирования.

E.3 Установка сантехнических систем специальной конструкции

E.3.1
Сантехнические системы специальной конструкции должны устанавливаться в соответствии с установленными, испытанными и утвержденными критериями, включая инструкции производителя.

E.3.2
Установка должна соответствовать Главе 2 «Общие положения» и другим применимым требованиям настоящего Кодекса.

E.4 Сертификация соответствия

E.4.1
Инспекция должна проводиться компетентным органом для обеспечения соответствия данным, представленным на утверждение, и применимым требованиям настоящего Кодекса.

E.4.2
Полная установка и работа водопроводно-канализационной системы специальной конструкции должны быть сертифицированы зарегистрированным специалистом-проектировщиком как отвечающие требованиям специальной конструкции.

Э.8 клапанов подачи воздуха

E.8.1 – Определение
Клапан подачи воздуха: Односторонний клапан, предназначенный для подачи воздуха в дренажную систему, когда в системе возникает отрицательное давление. Устройство закрывается под действием силы тяжести, без пружин или других механических средств, и герметизирует вентиляционный терминал при нулевом перепаде давления (отсутствие потока), а также при положительном внутреннем давлении. Назначение клапана подачи воздуха состоит в том, чтобы (1) обеспечить метод, позволяющий воздуху поступать в канализационную дренажную систему без необходимости в вентиляционном отверстии, выходящем на улицу для открытого воздуха, и (2) предотвратить утечку канализационных газов в здание.

E.8.2 – Где разрешено

E.8.2.1
Отводные, контурные, общие, непрерывные и индивидуальные вентиляционные отверстия должны заканчиваться соединением с индивидуальным или ответвленным впускным клапаном, соответствующим ASSE 1051. Индивидуальные и отводные впускные клапаны должны вентиляционные приспособления, которые находятся на одном уровне с полом и подключаются к горизонтальному ответвлению стока.

E.8.2.2
Вентиляционные трубы и вентиляционные трубы должны заканчиваться впускным клапаном дымового типа, соответствующим ASSE 1051.

ИСКЛЮЧЕНИЯ:
(1.) Вентиляционные трубы и вентиляционные трубы, обслуживающие дренажные трубы, высота которых превышает шесть (6) ответвлений.
(2.) Вентиляционные трубы и вентиляционные трубы, обслуживающие сбросные вентиляционные отверстия в Разделе E.8.3

E.8.2.3
Вентиляционные клапаны не допускаются в следующих применениях:
a. вентиляционные отверстия для систем дренажа специальных отходов (разделы 9.4.1 и 9.4.2)
b. вентиляционные отверстия для канализационных насосов эжекторных насосных площадок
c. вентиляционные отверстия для пневматических эжекторов нечистот
d. вентиляция зоны давления пены e. сбросные вентиляционные отверстия, требуемые Разделом E.8.3.1

E.8.3 – Предохранительные вентиляционные отверстия

E.8.3.1
Предохранительный вентиляционный клапан должен быть предусмотрен там, где горизонтальный патрубок дренажа, вентилируемый одним или несколькими впускными клапанами, соединяется с дренажной трубой на расстоянии более четырех (4) интервалов ответвлений от вершины трубы. Разгрузочный клапан должен соединяться вертикально с горизонтальным отводным водостоком между дренажной трубой и самым нижним дренажным соединением приспособления на горизонтальном отводном водостоке.Предохранительные вентиляционные отверстия должны простираться от горизонтального патрубка к вентиляционной трубе или другому вентиляционному отверстию, которое выходит на открытый воздух.

E.8.3.2
Предохранительные вентиляционные отверстия должны соответствовать размеру горизонтального ответвления, которое они обслуживают, до максимального требуемого размера 3″.

E.8.4 – Установка

E.8.4.1
Впускные клапаны должны быть установлены в соответствии с инструкциями изготовителя и разделом E.8.

Э.8.4.2 Клапаны впуска воздуха
должны подсоединяться к держателям ловушки приспособления в пределах максимально допустимой длины плеча ловушки, указанной в таблице 12.8.1.

E.8.4.3
Индивидуальные и разветвленные впускные клапаны должны быть установлены не менее чем на 4 дюйма над верхней частью сифона или горизонтального отвода, который они обслуживают.

E.8.4.4
Воздухозаборные клапаны трубчатого типа должны быть установлены не менее чем на 6 дюймов выше кромки уровня затопления самого высокого приспособления, обслуживаемого клапаном.

E.8.4.5
Клапаны впуска воздуха должны быть установлены в доступных местах со свободным движением воздуха для входа в клапан.

E. 8.4.6
Клапаны впуска воздуха не должны устанавливаться в камерах приточного или возвратного воздуха HVAC или в других местах, подверженных условиям, отличным от атмосферных.

E.8.4.7
Вентиляционные клапаны, установленные в изолированных чердачных или потолочных помещениях, должны быть установлены на открытом воздухе не менее чем на 6 дюймов над изоляцией.

E.8.4.8
Вентиляционные клапаны должны быть того же размера, что и вентиляционная труба, к которой они подключены.

E.8.4.9
Вентиляционные клапаны не должны устанавливаться до тех пор, пока не будут успешно завершены все необходимые испытания дренажных и вентиляционных трубопроводов на герметичность.

E.8.5 – Требуется вентиляция наружу
В каждой водопроводно-канализационной системе, вентилируемой одним или несколькими впускными клапанами, по крайней мере, одна вентиляция должна выходить наружу на открытый воздух.

E.8.6 – Ссылочные стандарты
E.8.6.1 ASSE 1050-2002 Вентиляционные клапаны дымовой трубы для канализационных систем
E.8.6.2 ASSE 1051-2002 Индивидуальные и ответвленные воздухозаборные клапаны для сантехнических дренажных систем.

ПРИМЕЧАНИЕ: Положения взяты из Дополнения 2005 г. к NSPC 2003 г. и из NSPC 2006 г.

Наверх


2005 Национальный Сантехнический Кодекс Канады (NPCC)

Раздел А

1.4.1.2 Определение
Воздухозаборный клапан означает односторонний клапан, предназначенный для подачи воздуха в дренажную систему, когда давление в водопроводной системе ниже атмосферного давления.

(см. приложение, примечание A-2.2.10.16.(1) раздела B.)

Раздел Б

2.2.10.16 Клапаны подачи воздуха

  1. Впускные клапаны для воздуха должны соответствовать стандарту ASSE 1051 «Индивидуальные и отводные впускные клапаны для санитарных дренажных систем». (См. Приложение А.)

2.5.9 Клапаны подачи воздуха
(См. A-2.2.10.16.(1) в Приложении A.)

2.5.9.1 Клапан подачи воздуха в качестве вентиляционного терминала

  1. Отдельные вентиляционные отверстия могут заканчиваться соединением с клапаном подачи воздуха, как это предусмотрено в статьях 2.5.9.2 и 2.5.9.3. (См. также предложение 2.2.10.16.(1).)

2.5.9.2 Клапаны подачи воздуха

  1. Вентиляционные клапаны должны использоваться только для вентиляции
    a) приспособлений, расположенных в островных стойках,
    b) приспособлений, на которые может повлиять закрытие вентиляционного отверстия из-за местных климатических условий,
    c) приспособлений в одно- и двух- семейные жилища, подвергающиеся ремонту, или
    d) установки, где подключение к вентиляционному отверстию может оказаться нецелесообразным.
  2. Клапаны впуска воздуха должны быть расположены
    а) не менее чем на 100 мм над горизонтальным патрубком или вентилируемым дренажем арматуры,
    b) в пределах максимальной длины, разрешенной для вентиляционного отверстия, и
    c) не менее чем на 150 мм над изоляцией материалы.

2.5.9.3 Условия установки

  1. Вентиляционные клапаны не должны устанавливаться в камерах приточного или возвратного воздуха или в местах, где они могут подвергаться воздействию отрицательных температур.
  2. Клапаны впуска воздуха
  3. должны быть установлены в соответствии с инструкциями производителя по установке.
  4. Вентиляционные клапаны должны быть рассчитаны на размер вентиляционной трубы, к которой они подключены.
  5. Установленные клапаны впуска воздуха должны быть
    а) доступными и
    b) расположены в пространстве, позволяющем воздуху поступать в клапан
  6. Каждая дренажная система должна иметь один вентиляционный выход, выходящий наружу в соответствии с Предложением 2.5.6.2.(1).

Описание клапанов подачи воздуха

Вентиляционные клапаны используются для обеспечения вентиляции почвы и вентиляционных труб — большинство типов предназначены для установки внутри здания, другие специально разработаны для использования снаружи.

Те, которые устанавливаются внутри помещений, как правило, устанавливаются в комнатах или подкровельное пространство. Одним из больших преимуществ использования клапанов впуска воздуха внутри является то, что они устраняют необходимость в отверстиях через крышу или снаружи. стены. Их использование также уменьшает количество трубопроводов, необходимых для установки внешней, открытой почвы или вентиляционной трубы.

Клапаны впуска воздуха

, используемые снаружи, специально разработаны для работы в определенных условиях окружающей среды, которые необходимо проверить относительно предполагаемого места установки. Основное преимущество использования клапанов для впуска воздуха снаружи заключается в том, что они уменьшают количество трубопроводов, которые в противном случае были бы необходимы, чтобы отвести отверстие дымовой трубы достаточно далеко от любого окна или другого отверстия в здании.

Если клапаны впуска воздуха специально не описаны как предназначенные для наружного использования, их следует устанавливать только внутри.

Клапан подачи воздуха включает в себя уплотнительная диафрагма, которая под действием собственного веса или небольшого давления пружины обычно удерживается закрытой, тем самым герметизируя загрязненный воздух внутри трубопровод — см. схему справа.

Когда прибор сливает воду в канализацию, в дренажной трубе создается небольшое отрицательное давление воздуха, которое поднимает уплотняющая диафрагма и позволяет всасывать воздух — см. справа внизу. Этот впуск воздуха выравнивает давление воздуха и герметичность. диафрагма падает обратно, закрывая клапан.Поступление воздуха через открытый клапан предотвращает утечку загрязненного воздуха из трубы. в помещение/подкровельное пространство и предотвращает нарушение гидрозатворов в ловушках вдоль трубопровода.

Клапан подачи воздуха должен быть установлен таким образом, чтобы он располагался над самым высоким уровнем затопления приборов, установленных на труба — то есть там, где умывальник подключен к трубопроводу, клапан подачи воздуха должен быть выше, чем перелив того бассейна. Это необходимо для обеспечения правильной работы клапана подачи воздуха, в противном случае существует риск того, что гидрозатвор ловушка в бассейне может сломаться.

Использование впускных клапанов регулируется строительными нормами (часть H), и их нельзя использовать во всех ситуациях, эти правила должны быть проверены, прежде чем указывать использование клапана подачи воздуха — вообще говоря, в пределах обычного двухэтажного дома. дом с действующей вентиляционной трубой, проблем не будет; установка в более высоком здании или многоквартирном доме может быть проблематичной.

Вентиляционные клапаны легко монтируются, некоторые имеют уплотнительные кольца, которые герметизируют внутреннюю часть трубопровода, другие клапаны просто наденьте на верхнюю часть вертикальной трубы.

Два основных ограничения при установке клапанов подачи воздуха:

  1. Их можно устанавливать только на вертикальные трубопроводы — поворот клапана на бок приведет к тому, что уплотнение не сработает.
  2. Их следует устанавливать только внутри здания, чтобы избежать риска их замерзания во время зимних морозов. Большинство допусков воздуха поставляются с формованным полистирольным молдингом, который необходимо установить на верхнюю часть клапана после установки на неотапливаемой кровле. пространство для дополнительной защиты от мороза.

Могут возникнуть проблемы, если впускные клапаны воздуха установлены на вентиляционных трубах, которые не вентилируются отдельно и , которые включают водосборники — это может привести к обратному давлению в трубопроводе при разгрузке прибора, что повлияет на разгрузку прибора — особенно это будет заметно при смыве унитаза.

Вентиляционные клапаны не требуют обслуживания, но могут вызвать проблемы, если они выходят из строя, так как они могут пропустить канализационный газ. здание.

Канализационное оборудование: впускные клапаны и автоматические воздухоотводчики. Часть первая

Вентиляция является очень важной частью канализационного хозяйства, и если вы заинтересованы в том, чтобы стать домовым инспектором, вам должна быть посвящена качественная программа обучения домашних инспекторов . Вентиляция позволяет отходам и воде течь должным образом, выполняя три функции. Во-первых, это позволяет вытолкнуть воздух перед водой, протекающей через канализационную трубу. Во-вторых, он позволяет воздуху вернуться в канализационную трубу после того, как вода ушла.Наконец, это позволяет канализационным газам выходить наружу через вентиляционную трубу.

Там, где обычная вентиляция нецелесообразна, механические устройства могут выполнять одну из функций вентиляции, пропуская воздух в канализационный трубопровод для предотвращения сифонирования. Эти устройства известны как клапаны впуска воздуха и автоматические воздухоотводчики. Эти односторонние устройства также предотвращают попадание канализационных газов в дом, когда водопроводная система находится под положительным давлением. Поскольку воздухозаборные клапаны и автоматические воздухоотводчики не позволяют воздуху выталкиваться через вентиляционное отверстие, они не выполняют всех функций вентиляционной системы.

Клапаны впуска воздуха

Клапаны впуска воздуха (AAV) работают с уплотнительным механизмом, который поднимается, чтобы впустить воздух в дренажную систему при отрицательном давлении. Положительное давление заставляет механизм закрываться, чтобы газы не могли попасть в дом. Они одобрены во многих областях, хотя они не так хороши, как обычная вентиляция. AAV обычно изготавливаются из ПВХ с уплотнением этилен-пропилен-диеновый мономер ( EPDM ) и экранированными вентиляционными отверстиями.Как правило, они не требуют обслуживания. Отдельные и ответвленные AAV должны быть не менее чем на четыре дюйма выше горизонтальных стоков. AAV стеллажного типа должны быть установлены как минимум на шесть дюймов выше уровня залива самого высокого обслуживаемого прибора. AAV должны быть доступны. AAV на чердаках должны быть не менее чем на шесть дюймов выше изоляции чердака. Некоторые органы власти рекомендуют клапаны подачи воздуха на кухонные острова, чтобы снизить риск закупорки горизонтальных вентиляционных линий.

Автоматические воздухоотводчики

Автоматические воздухоотводчики больше не одобрены и должны быть заменены.Подобно клапанам подачи воздуха, эти вентиляционные отверстия позволяют всасывать воздух, когда канализационная система находится под отрицательным давлением. Это происходит, когда образуется вакуум и система вот-вот сифонится. Эти вентиляционные отверстия, при правильной работе, могут втягивать воздух в дом и нарушать вакуум, предотвращая проблему сифона.

Во второй части мы рассмотрим разницу между клапанами подачи воздуха и автоматическими воздухоотводчиками и обсудим, что лучше и почему. До встречи во второй части!


» Клапан подачи воздухаProVent Penetration Systems

назад Клапан подачи воздуха

Опубликовано 1 июля 2013 г.

Вентиляционный клапан — это противопожарный вентиляционный клапан, который экономит деньги сантехническим подрядчикам и владельцам двумя способами.Во-первых, новый продукт будет служить отдельной вентиляцией дымовой трубы или заменит вентиляцию контуров и ответвлений. Во-вторых, он является частью полностью протестированной противопожарной системы при использовании с противопожарными втулочными муфтами ProSets.

Устройство было протестировано в соответствии со стандартом пожарной безопасности ASTM E-814 для проходки труб и в соответствии с требованиями ASSE 1051 и NSF 14 к сантехнике.

Противопожарный воздухоотводчик изготовлен из высокотемпературной, огнестойкой ПВХ-смолы. Он был протестирован в лаборатории испытаний на огнестойкость Warnock Hersey и прошел испытания U.S. Стандарт ASTM E-814 и канадский стандарт CAN/ULC S115. Испытания проводились на бетонных полах с заливкой и заполнением сердечником, а также на деревянном перекрытии и перекрытии.

Результаты этих испытаний можно найти в Каталоге зарегистрированных продуктов Intertek Testing Services (Warnock Hersey) 1999 года. См. проектные номера PS/PH 120-08 для литого бетона или бетона с сердечником и PS/PH 120-09 для огнестойких деревянных полов/потолков.

Противопожарный воздухоотводчик может служить в качестве вентиляционного терминала для отдельного дымохода, ответвления или вентиляции контура различных устройств. Вентиляционные клапаны заменяют обычные вентиляционные трубы, необходимые для вентиляции дренажной системы.

Когда горизонтальный дренажный патрубок, обслуживающий различные приспособления, соединяется с дымовой трубой, имеющей более четырех интервалов ответвления над указанным ответвляющимся трубопроводом, должен быть добавлен предохранительный вентиляционный клапан, непосредственно соединенный с наружной вентиляционной трубой. Максимальная высота дренажного трубопровода, вентилируемого с помощью клапана ProSets Air Admittance Valve, составляет шесть интервалов ответвления (или в соответствии с требованиями местных сантехнических норм).

Этот сверхмощный клапан из ПВХ также выдерживает нагрузку 20 фунтов. Гидростатические испытания, что означает, что он может быть установлен вместе с черновым пластиковым или металлическим трубопроводом DWV без дополнительных трудозатрат для дополнительных работ, необходимых с другими клапанами на готовом соединении.

ProVent Systems, Inc. предоставит технические чертежи с рекомендуемыми проектами сантехники для обеспечения хорошей системы трубопроводов, дренажа и вентиляции. Чертежи могут быть представлены в местные органы по нормам и правилам. Компоновка исключит все обычные ответвления вентиляционных труб и будет включать надлежащие противопожарные устройства для проникновения в другие сантехнические отверстия, такие как ванны, душевые, туалеты и сливные трубы.

Опубликовано в Рекомендуемые продукты, Системы ProSet

%PDF-1.4 % 1124 0 объект > эндообъект внешняя ссылка 1124 140 0000000016 00000 н 0000004386 00000 н 0000004537 00000 н 0000005915 00000 н 0000005966 00000 н 0000006093 00000 н 0000006144 00000 н 0000006195 00000 н 0000006246 00000 н 0000006296 00000 н 0000006347 00000 н 0000006398 00000 н 0000006449 00000 н 0000006500 00000 н 0000006551 00000 н 0000006602 00000 н 0000006653 00000 н 0000006704 00000 н 0000006755 00000 н 0000006806 00000 н 0000006988 00000 н 0000007039 00000 н 0000007090 00000 н 0000007141 00000 н 0000007192 00000 н 0000007243 00000 н 0000007294 00000 н 0000007345 00000 н 0000007527 00000 н 0000007642 00000 н 0000008632 00000 н 0000008814 00000 н 0000008996 00000 н 0000010217 00000 н 0000010399 00000 н 0000010429 00000 н 0000011770 00000 н 0000012225 00000 н 0000012674 00000 н 0000012866 00000 н 0000012951 00000 н 0000013333 00000 н 0000013747 00000 н 0000014263 00000 н 0000014747 00000 н 0000014864 00000 н 0000016191 00000 н 0000017461 00000 н 0000018659 00000 н 0000018778 00000 н 0000020009 00000 н 0000021363 00000 н 0000021439 00000 н 0000021564 00000 н 0000021704 00000 н 0000024833 00000 н 0000027518 00000 н 0000027704 00000 н 0000027916 00000 н 0000028137 00000 н 0000028390 00000 н 0000028587 00000 н 0000028793 00000 н 0000028956 00000 н 0000029098 00000 н 0000029261 00000 н 0000029424 00000 н 0000029577 00000 н 0000029779 00000 н 0000030015 00000 н 0000030312 00000 н 0000030511 00000 н 0000030742 00000 н 0000030953 00000 н 0000031174 00000 н 0000031427 00000 н 0000031645 00000 н 0000031869 00000 н 0000032057 00000 н 0000032157 00000 н 0000032320 00000 н 0000032587 00000 н 0000032725 00000 н 0000032898 00000 н 0000033010 00000 н 0000033146 00000 н 0000033380 00000 н 0000033554 00000 н 0000033863 00000 н 0000034053 00000 н 0000034316 00000 н 0000034443 00000 н 0000034570 00000 н 0000034697 00000 н 0000034776 00000 н 0000035119 00000 н 0000035198 00000 н 0000035480 00000 н 0000035559 00000 н 0000035900 00000 н 0000035979 00000 н 0000036262 00000 н 0000036341 00000 н 0000036685 00000 н 0000036764 00000 н 0000037107 00000 н 0000037186 ​​00000 н 0000037525 00000 н 0000037604 00000 н 0000037944 00000 н 0000038023 00000 н 0000038362 00000 н 0000038441 00000 н 0000038783 00000 н 0000038862 00000 н 0000039201 00000 н 0000039653 00000 н 0000039983 00000 н 0000040651 00000 н 0000040906 00000 н 0000041589 00000 н 0000042122 00000 н 0000042491 00000 н 0000042974 00000 н 0000043512 00000 н 0000043903 00000 н 0000044307 00000 н 0000045335 00000 н 0000045662 00000 н 0000046678 00000 н 0000046954 00000 н 0000047686 00000 н 0000048228 00000 н 0000049079 00000 н 0000050049 00000 н 0000050634 00000 н 0000050908 00000 н 0000051788 00000 н 0000004182 00000 н 0000003164 00000 н трейлер ]/Предыдущая 1431201/XRefStm 4182>> startxref 0 %%EOF 1263 0 объект >поток hb«`b` ̀

.

Добавить комментарий

Ваш адрес email не будет опубликован.
