Электрообогрев водопровода на даче – систем водоснабжения и канализации на даче, комплект для прогрева электрического пластиковых изделий, как сделать электрообогрев своими руками

Как работает подогрев водопровода

Утепление водопровода происходит благодаря преобразованию электрической энергии в тепловую. Провод, намотанный на трубопровод или помещенный внутри него, из-за высокого сопротивления разогревается при прохождении электрического тока. Его температура пропорциональна силе сопротивления. Внешняя изоляция кабеля отличается бесшовным исполнением, высокой устойчивостью к механическим повреждениям, воздействию химических веществ и высокой температуры.

Для изготовления нагревающих систем используются два вида кабеля:

• резистивный;
• саморегулирующийся.

Они различаются конструкцией и стоимостью, имеют свои достоинства и недостатки, которые следует учесть, выбирая устройство против обледенения. Провод включается при температуре 5º C, а выключается при 15º C, он экономно расходует электроэнергию. Контроль функционирования резистивного кабеля осуществляет специальный датчик, а саморегулирующегося – полимерная матрица.

Достоинства греющего кабеля

Использовать утепление электрическим проводом для предотвращения замерзания водопроводных и канализационных труб можно без ограничения мест эксплуатации. Альтернативное утепление устанавливается под землей, в помещении, на открытом воздухе. Среди достоинств изделия:

• надежность работы и поддержание заданной температуры;
• система укомплектована всем необходимым для простого и быстрого монтажа своими руками;
• экономный расход электроэнергии;
• высокая мощность устройства обеспечивает надежное утепление, даже при сильных морозах труба с электрическим обогревом не замерзает;
• безопасность – провод надежно защищен изоляцией ПВХ и не представляет опасности для здоровья, его можно помещать внутрь трубопровода с питьевой водой.
• доступная стоимость – цена на греющие изделия достаточно демократична.

Главный недостаток системы – утепление зависит от электричества, при его отключении вода внутри труб перестанет греться.

Кабель резистивного действия

Резистивная модель производится из металлического сплава с высоким сопротивлением. Она может иметь одну или две жилы. Первый вариант используется редко, для обеспечения его работы необходимо свести два противоположных конца провода у розетки, но при монтаже своими руками на водопровод это сделать нереально. Двужильный вариант не имеет сложностей при установке, с одного конца предусмотрена контактная муфта, замыкающая цепь.

Производители отпускают резистивный провод бухтами различного метража. Он имеет одинаковое сопротивление по всей длине, это свойство исключает перегрев, рабочая температура 60-80º C. Мощность устройства составляет 20 Вт/м, этого достаточно для предотвращения замерзания воды в канализационных трубах большого диаметра.

Внутреннее устройство греющего кабеля включает:

• две жилы металлических проводников электричества;
• теплостойкая ПВХ изоляция;
• слой фторопласта;
• экран из медной сетки для заземления;
• внешняя оболочка из термостойкого полимера.

В комплекте с греющим проводом идет регулятор температуры. Прибор измеряет температуру воды и отключает нагрев при достижении установленного показателя. Если использовать систему без регулятора, то придется оплачивать расход электроэнергии в теплые дни. Стоимость резистивного провода доступна для всех потребителей.

Особенности саморегулирующегося устройства

Саморегулирующийся кабель – оптимальный вариант, гарантирующий утепление инженерных сетей. Он не требует установки дополнительных контрольных приборов, потребляет мало электроэнергии, прост в монтаже и обслуживании. Конструкция изделия определяет его свойства, в нее входят:

• полимерная матрица, увеличивающая или уменьшающая подачу тепла в зависимости от температуры окружающей среды;
• медные жилы, проводящие электрический ток;
• внутренняя изоляция;
• экран из медной фольги для отражения тепла;
• внешняя изоляция, предохраняющая конструкцию от влаги.

Полупроводниковая матрица характеризуется способностью интенсивно пропускать ток при низкой температуре. В процессе нагревания это свойство снижается. Температура нагрева на отдельных участках провода может различаться, ее максимальные показатели приходятся на места воздействия холода. Снижение потребления электричества при повышении температуры – основное достоинство этого устройства. Провод можно нарезать на фрагменты нужной длины, начиная от 20 см. Его мощность составляет 5-50 Вт/м. Для применения внутри водопровода достаточно изделия 10 Вт/м, намотка снаружи на открытом воздухе потребует увеличении показателя до 25 Вт/м. Саморегулирующийся кабель не перегорит при соприкосновении витков. Его единственный недостаток – высокая стоимость.

Как выбрать подходящий кабель

Системы подогрева воды внутри водопровода и канализационных труб различаются по показателям мощности. Чтобы избежать обледенения бытовых инженерных сетей, достаточно установить своими руками греющий провод мощностью до 50 Вт/м. Для внешнего размещения кабеля лучше использовать модель ленточной формы, она обеспечит более плотное прилегание к трубам, увеличит площадь соприкосновения. При выборе устройства, гарантирующего полноценное утепление, учитывают несколько факторов:

• сечение водопроводных и канализационных труб;
• материал трубопровода;
• возможные теплопотери.

Монтаж системы обогрева

Особенности монтажа внутри труб

Если конструктивные особенности не позволяют выполнить монтаж нагревающего устройства своими руками снаружи канализационных труб или водопровода, то он размещается внутри. Установка допускается на участке, не имеющем запорных вентилей. Используется провод с круглым сечением, имеющий в комплектации сальниковый узел для размещения в трубе. Вход кабеля осуществляется через тройник. Длина системы должна соответствовать длине трубы. Место, где установлен обогрев, обозначают предупреждающей надписью. Для установки в водопровод с питьевой водой используют провод с фторсодержащим полимерным покрытием, разрешенным к контакту с пищевыми продуктами.

Внутренний монтаж своими руками имеет несколько минусов:

• уменьшается диаметр трубы;
• врезка тройника нарушает целостность стенок;
• возникают сложности при монтаже на изогнутых участках.

Внешнее утепление

Планируя разместить нагревательный кабель с наружной стороны трубопровода, необходимо заранее позаботиться о приобретении материалов для последующей теплоизоляции. Это могут быть полуцилиндры из базальтовой ваты, каучука, вспененного полиэтилена и другие материалы.

Наружный монтаж системы своими руками выполняется одним из существующих способов:

• одной полосой вдоль трубы;
• параллельными рядами;
• волнистой линией;
• спиральными витками.

Первый и второй варианты менее эффективны, их используют, если диаметр трубы не соответствует допустимому радиусу витков. Спиральное расположение требует наибольшего расхода провода, но отличается высокой эффективностью. Чаще всего схема подбирается исходя из способа прокладки трубы с подогревом. При установке резистивного провода следует избегать контакта отдельных витков, это приводит к перегреву и поломке. Между спиралями закрепляют температурные датчики, которые позволят своевременно включать и выключать обогрев.

Монтаж системы выполняется с помощью алюминиевого скотча. Металлизированная лента обеспечивает надежность фиксации и равномерное распределение тепла. Если выполняется утепление пластиковых труб, то предварительно вся поверхность обматывается фольгированным скотчем. Это позволит избежать перегрева отдельных участков.

Поверх намотанного и закрепленного провода снова сплошным слоем наносится самоклеящаяся алюминиевая лента. Она прочнее зафиксирует кабель и станет дополнительным слоем изоляции. Последний этап монтажа – установка теплоизоляционных цилиндров. Следует удостовериться, что материал совершенно сухой, присутствие влаги снижает эффективность изоляции. Утеплитель надевается очень аккуратно, чтобы не повредить намотанный кабель. Места стыков и соединений проклеиваются водостойкой лентой. После окончания монтажных работ проводится проверка работоспособности системы. Если мощность нагревательного кабеля выбрана правильно, а установка выполнена по инструкции, исключается замерзание воды внутри трубопроводов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Source: sarstroyka.ru

Читайте также

Методы обогрева труб водоснабжения на даче зимой

В зимнее время года на даче трубы перекрываются, хозяева разъезжаются по домам до следующего сезона. Некоторые же предпочитают шумной городской суете спокойствие дачного посёлка, потому остаются на своих угодьях. Вопрос водоснабжения перед такими гражданами стоит особо остро. Зимой обогрев трубы необходим, потому разработано несколько подходов.

Обогрев труб

Особенности борьбы с замерзанием

Скважина с водой делается на некотором удалении от дома, поэтому к дому на даче подводятся трубы. Но даже если источник воды в подвале, то и в этом случае необходимы меры по предотвращению замерзания воды. В большинстве случаев вода замерзает не на том участке трубы, который расположен под землёй, а на том, которые над ней.

Не менее «слабая» зона – граница подпола и помещения, куда водоснабжение заводится. В этом месте частые сквозняки, потому вода внутри быстро промерзает. Условно выделяются пассивные и активные метода защиты трубопроводов.

Что относится к пассивным методам?

При монтаже водоснабжение на даче должно быть выполненным из труб, произведённых из особого теплоизолирующего материала. Сегодня к таким разновидностям относят полиэтилен, полипропилен и металлопластик. Металлические трубы лучше вовсе исключить.

Диаметр подвода лучше выбрать таким, чтобы он был как можно больше. Тогда и толщина стенки больше, а значит, теплоизоляция лучше. Кроме того, в таком подводе скапливается больше воды, соответственно, чтобы внутри трубы температура опустилась ниже нуля, потребуется больше времени.

Зимой вода практически не замерзает в изолированных трубах диаметром 20 мм. (для изделий, выполненных из полипропилена) и 26 мм. (для изделий из металлопластика). Для полиэтилена диаметр трубы лучше выбрать 40 мм. В ряде случаев выбирается больший, но это будет дороже.

Пассивный обогрев осуществляется посредством большой глубины. Водоснабжение прокладывается в траншеи до 1,5 м. Важно, чтобы труба была утеплена.

Что такое активные меры?

Первое, что стоит сделать – при монтаже предусмотреть особое легкоразъёмное соединение трубы. Такие соединения должны быть на выходе из скважины и на участке, где водоснабжение вводится в дом. Это позволит быстро удалять пробки изо льда, достаточно разобрать часть трубопровода.

Сегодня обогрев чаще всего осуществляется с помощью специального кабеля. Он протягивается вдоль трубы, при этом зимой его мощности должно хватать, чтобы восстановить водоснабжение. Для этого при выборе такого кабеля необходимо учесть климатические условия региона, в котором он будет монтироваться.

Чтобы сделать обогрев трубы, нет необходимости в покупке дорогого двухжильного аналога. Если зимой перепады температур небольшие, то достаточно обычного одножильного аналога. Можно купить кабель, предназначенный для подогрева полов. Стоит совсем недорого.

Есть один минус: такой обогрев следует включать не более чем на 10 минут, иначе элемент сгорит. Если этого времени мало, то повторить процедуру следует чуть позже (через полчаса). Не стоит обогревать трубу всё время. Она не замерзает быстро, а при постоянно включенном кабеле очень много тратится электроэнергии. Крепление его осуществляется посредством специальных хомутов. В отдельных случаях домовладельцы используют скотч.

Если в системе используются специальные насосы, то рекомендуется сделать маленькое отверстие в трубе. Диаметр его не более 3 мм. Располагаться оно должно в 5 см. от насоса. Тогда вода постоянно течёт, потому она не замерзает. Конечно, если используется насосная станция, такой подход неприемлем.

При сильных морозах, следует периодически включать воду. Хотя бы раз в три часа. Тогда не придётся постоянно прогревать систему кабелем. Это потребуется лишь утром, после сна.

Что даёт комплекс пассивных и активных мер?

Если соблюдаются все пассивные способы исключения образования ледяных шапок, то их вполне достаточно при морозе менее 25°C. При снижении температур до более низких значений без активных методов не обойтись.

Как обогреть водопровод зимой в частном доме, на даче, в бане | Все о греющем кабеле

Как обогреть водопровод зимой в частном доме, на даче, в бане? Какой греющий кабель для водопровода выбрать — наружный или внутренний? В чем отличие способов прокладки таких кабелей? Ответы на все эти вопросы в нашем небольшом обзоре.

При обустройстве автономной системы водоснабжения загородного дома требуется защитить наружный трубопровод от зимних морозов. Участок трубы от колодца или скважины до точки входа в здание необходимо заглубить в грунт ниже уровня промерзания. Дополнительно следует уложить греющий кабель, чтобы защитить трубопровод от замерзания в сильные морозы.

Саморегулирующийся нагревательный провод – современное решение

Кабель с функцией саморегуляции температуры является наиболее удобным вариантом для прогрева водопровода в частном доме зимой. Не требуется сложной автоматики для управления – провод самостоятельно регулирует мощность нагрева. Цена греющего кабеля доступна для рядового потребителя, а монтаж выполняется быстро и не требует специфичного оборудования. Особые свойства изделия обусловлены применением полупроводниковой матрицы, которая меняет потребление энергии в зависимости от температуры окружающей среды.

Различия способов укладки греющего кабеля

Производители предлагают изделия с различными параметрами, обусловливающими способ монтажа. Например, чтобы можно было укладывать греющий кабель в трубу, необходимо обеспечить повышенную гидроизоляцию проводника и использовать химически инертные вещества для наружной оболочки.

Примером такого изделия служат нагревательные секции Freezstop Inside, поставляемые в виде готовых к монтажу комплектов.

По другой технологии греющий провод монтируется снаружи трубы. В Новосибирске часто данную технологию реализуют с помощью кабеля FroStop Black. Так как нагревательный элемент не контактирует с водой, снижаются требования к герметичности и материалу наружного покрытия, что позволяет снижать цену продукции. Начальная экономия оборачивается немного более высоким расходом энергии при эксплуатации, так как небольшая часть тепла неизбежно теряется.

Разработаны провода, которые можно устанавливать как снаружи, так и внутри трубы. Таким изделием является кабель Frostguard. Универсальность применения позволяет выбрать наиболее удобный способ прокладки греющего элемента, учитывая особенности трубопровода и возможность обслуживания в будущем. Стоимость данного изделия несколько ниже, чем цена провода для монтажа внутри трубы.

Какой кабель выбрать для обогрева водопровода зимой?

Решение данного вопроса лучше поручить профессионалам, но примерное представление можно составить, руководствуясь просто здравым смыслом. Главным образом следует принимать во внимание способ монтажа трубопровода.

Если водопровод от точки забора воды до дома уложен под землей, легче обслуживать и заменять греющий кабель, находящийся внутри трубы. Для извлечения провода достаточно отсоединить питание и вытянуть изделие. Это намного легче, чем откапывать трубопровод и снимать теплоизолирующее покрытие.

На дачах многие конструируют временный водопровод — для бани или летней кухни, например. При этом, на глубину промерзания трубы обычно не закапывают, а оставляют их у поверхности или же прямо на земле. Стоит учитывать, что на водопроводной ветке, проложенной на поверхности земли, удобнее диагностировать и менять провод, установленный снаружи трубы. Потребуется снять теплоизоляцию и доступ к осмотру греющего кабеля будет открыт. Конечно, этот способ требует затрат времени, но снимать теплоизоляцию гораздо проще, это менее трудоемкая операция, чем отключение провода и извлечение его из трубы.

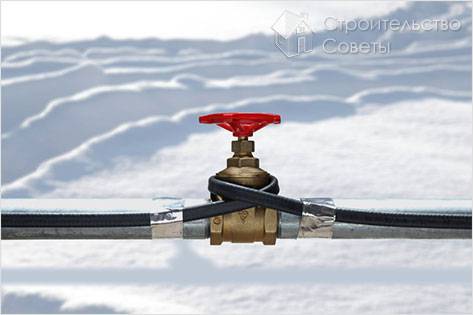

Обогрев водопровода своими руками — как обогреть водопровод

С проблемой замерзания воды в сетях водоснабжения в холодное время года знакомы многие жители загородных домов и внесезонных дач. Решить эту проблему раз и навсегда поможет обогрев водопровода. Обустройство качественной и надежной системы обогрева специалисты рекомендуют выполнять на первоначальном этапе монтажа водопровода. Однако и в процессе эксплуатации частного дома можно в оперативном порядке исправить существующие недостатки теплоизоляции. Главное – подобрать самую удобную и эффективную технологию, наиболее приемлемую по сложности выполнения и стоимости материалов. В данной статье мы расскажем как сделать обогрев водопровода своими руками.

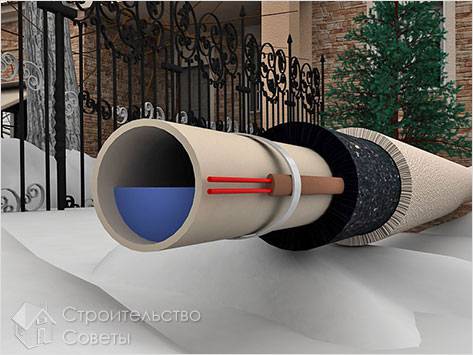

Особенности использования обогрева водопровода

Необходимость надежного обогрева системы водопровода, как правило, возникает при невозможности обустройства сети на необходимой глубине, которая не позволит трубам замерзать даже в самые сильные морозы. Для многих регионов России глубина промерзания почвы колеблется от 1,2 м и более. Но не на всех участках можно проводить работы по организации водопровода в соответствии с данными показателями, рыть глубокие траншеи и менять ландшафт участка. Это может быть связано со сложностью рельефа, проблемными сверхтвердыми грунтами, системой уже уложенных коммуникаций и другими проблемами.

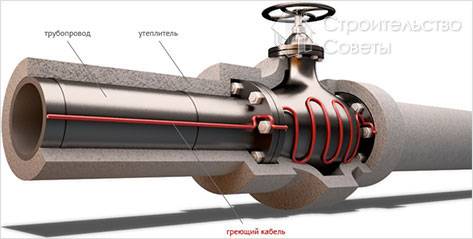

Качественная система защиты внешних магистралей от морозов позволяет надолго решить вопросы с возможным промерзанием сети и ее прорывом. В настоящее время самыми популярными и доступными методами обогрева наружного водоснабжения является кабель, проложенный вдоль коммуникационной магистрали, и специальная теплоизлучающая пленка. Вне зависимости от используемого метода потребитель гарантировано получает следующие преимущества:

1. Обеспечение надежной и долговечной защиты магистрального водопровода от значительных перепадов температуры и влажности.
2. Из-за разницы температуры лед и конденсат не будут появляться на поверхности труб, приводить к их преждевременному износу или коррозии.
3. Поддержание в системе необходимой температуры. Особенно это касается удаленного теплоснабжения дома, когда котельная, из которой подается тепло и горячая вода, находиться на определенном расстоянии от дома.
4. Обеспечение постоянной, непрерывной подачи водоснабжения в течение всего срока эксплуатации водопровода.

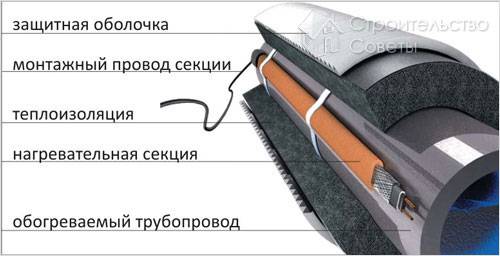

В частных домах защиту рекомендуется устанавливать не только на магистрали водоснабжения.

Специалисты советуют одновременно обустраивать подогрев и для наружной канализационной системы, которая прокладывается по участку к септику и очистительным сооружениям.

Этапы работ

Монтаж системы обогрева начинается с приобретения материалов и комплектующих элементов, тщательного изучения инструкции производителя и планирования всех стадий проведения работ. Следует помнить, что магистральный трубопровод должен быть чистый и сухой. При использовании кабельной системы нагрева водопровода выполняется следующий спектр специализированных работ:

1. На один конец кабеля насаживается термоусадочная трубка, которая по сечению должна быть больше провода.
2. Крайние 50 мм кабеля аккуратно очищают от оплетки и оболочки. Аналогично очищают провода, находящиеся в кабеле на 40 мм. На каждый провод также фиксируется термоусадочная трубка.
3. Строительным феном тщательно нагревают трубку.
4. Аналогично очищают кабель и провода питательного кабеля.
5. Соедините два кабеля: нагревательный и питательный. Соединения проводов необходимо качественно закрыть изолирующей лентой.
6. Сплетается металлическая оплетка.
7. Готовая система укладывается в траншею и тщательно присыпается грунтом.

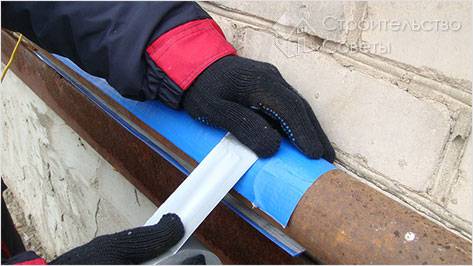

Установка пленочной модели обогрева отличается от кабельной системы. По этой технологии трубопровод обматывают специальной нагревающей пленкой, в которой отсутствует кабельные элементы. В настоящее время это самый доступный по цене и простой по монтажу метод нагрева магистральный водопроводов, который гарантирует максимально ровное и надежное распределение тепла по всей системе.

Монтаж пленочной системы состоит из нескольких этапов:

1. Намотка на трубу нагревательных элементов.
2. Закрепление каждого элемента специальной клейкой лентой.
3. Выполнение работ по гидроизоляции и утеплению сети.

Подобный обогрев водопровода выполняется быстро, с соблюдением правил техники безопасности и недорого.

Важное значение следует уделять подбору изоляционных материалов. Они должны иметь сертификат пожарной безопасности, отличаться устойчивостью к повышенной влажности и стойкостью к гниению. Утеплитель должен обладать отличными теплосберегающими свойствами и низким водопоглощением.

Сегодня наиболее часто для защиты трубопроводов используют базальтовые и стекловолоконные материалы.

Как сделать подогрев водопровода 🚩 Ремонт дачи

Производится подогрев магистралей, соединяющих скважину и частный дом, обычно с использованием кабелей особой конструкции. Работают такие системы обогрева достаточно эффективно, но монтаж их, конечно же, должен производиться правильно.

Проводов, предназначенных для обогрева автономных водопроводов на загородных участках, используется два основных типа:

• резистивные;
• саморегулирующиеся.

Обе эти разновидности способны выполнять свою задачу достаточно эффективно. Резистивные кабели имеют ограниченную длину и потребляют довольно-таки много электроэнергии. Подогревают такие провода воду сразу на всем протяжении магистрали. Стоят кабели этой разновидности недорого, и именно их используют для подогрева автономных водопроводов чаще всего.

Саморегулирующиеся кабели способны разогреваться только непосредственно в проблемных местах там, где происходит остывание и кристаллизация воды. Это в свою очередь, конечно же, позволяет значительно экономить электроэнергию. Однако и стоят саморегулирующиеся кабели на порядок дороже резистивных.

Такими приспособлениями систему подогрева водопровода дополняют тогда, когда хотят ее автоматизировать. На внешней трубе для того, чтобы избежать ее промерзания зимой, помимо собственно самого кабеля, в данном случае устанавливается датчик.

При остывании воды ниже заданной температуры в месте расположения датчика терморегулятор автоматически включает обогрев. После того как вода нагреется, прибор размыкает цепь.

Терморегуляторы, используемые с саморегулирующимися кабелями, к примеру, включают обогрев при падении температуры воды до +5 С° и выключают его при разогреве до +15 С°. Точно таким же образом обычно настраивают и приборы при использовании резистивного провода.

В комплекте с кабелями регуляторы, к сожалению, обычно не идут. Покупать такое оборудование в большинстве случаев приходится отдельно. Используются для подогревающих кабелей водопроводов точно такие же приборы, что применяются и в системах «теплый пол». При желании дополнительно установить терморегулятор, подключают его к проводу так, как показано на схеме ниже.

Собственно сам подогрев наружного водопровода может производиться по двум технологиям:

• с протяжкой кабеля внутри трубы;
• путем прокладки провода вдоль наружной стенки магистрали.

Второй способ монтажа владельцами загородных участков используется достаточно редко. Протянуть кабель поверх трубы можно, конечно же, только в том случае, если водопровод находится еще на стадии прокладки. То есть тогда, когда еще имеется доступ непосредственно к магистрали, не засыпанной грунтом.

Пропустить подогревающий кабель внутри трубы, разумеется, можно уже и в действующем водопроводе. Однако при использовании такого способа монтажа следует, разумеется, в точности соблюдать все необходимые меры безопасности. Прокладку и подключение кабеля нужно выполнять таким образом, чтобы полностью исключить контакт проводника с водой и не допустить пробоя напряжения на трубы.

Если для подогрева предполагается использовать резистивный кабель, при применении любого способа монтажа трубу предварительно следует самым тщательным образом замерить. Резать провод этой разновидности не допускается.

В данном случае подогревающий кабель может монтироваться:

• непосредственно вдоль трубы по прямой линии;
• по прямой линии с использованием нескольких кабелей;
• путем намотки на магистраль спиралью.

Первый способ монтажа позволяет сэкономить собственно на самом кабеле. Однако используется такая технология в основном только в не слишком холодных регионах в том случае, если воду в трубах подогревать нужно не особенно сильно. В средней полосе России, в Сибири и на Урале кабель обычно наматывают на трубу спиралью с шагом между витками в 5 или более сантиметров.

При использовании всех трех методик закреплять кабель на трубе рекомендуется посредством клейкой ленты. При этом считается, что лучше всего для этой цели подходит алюминиевый скотч. Такая лента не только надежно фиксирует проводник на трубе, но и дополнительно повышает его теплоотдачу. Приклеивать алюминиевый скотч на магистраль при прямой прокладке следует надо всей поверхностью провода, а при намотке — спиралью.

При использовании такого способа монтажа кабель полагается протягивать под трубой. Такая методика прокладки позволяет защитить провод от повреждения при засыпке траншеи землей. Кроме того, при применении этой технологии еще и дополнительно повышается эффективность самого подогрева. Ведь застывать вода при пониженных температурах обычно начинает снизу.

Иногда вдоль магистрали, нуждающейся в подогреве, протягивают, как уже упоминалось, и несколько кабельных линий одновременно. В этом случае прокладка проводников выполняется, согласно представленной ниже схеме.

На поворотах магистрали слишком большого изгиба кабеля делать не рекомендуется. В таких местах проводник прокладывают по внешнему радиусу трубы.

При применении такой методики приходится использовать провод, длина которого должна превосходить длину самой магистрали примерно в 1.7-2 раза, в зависимости от выбранного шага между витками.

В принципе сама процедура намотки кабеля на трубу спиралью ничего сложного собой не представляет. Но в труднодоступных местах прокладку для облегчения задачи стоит производить следующим образом:

• греющий кабель обматывается вокруг проблемного участка с припуском;
• припуски заворачиваются спиралью в обратном направлении;
• производится крепление липкой лентой.

По правилам, этот элемент конструкции обогревающей системы положено располагать в плоскости сечения трубы в самой холодной точке — с противоположной стороны от проводника. Это в дальнейшем обеспечит максимально эффективный прогрев воды.

Стенку трубы в месте установки датчика специалисты рекомендуют предварительно проклеивать алюминиевым скотчем. Это также повысит точность работы терморегулятора.

Этот способ подогрева можно использовать, согласно нормативам, только для водопроводных магистралей с диаметром сечения не менее 20 мм. Выполняя монтаж таким образом, нужно соблюдать следующие правила:

• через запорную арматуру кабель прокладывать нельзя;
• работу следует выполнять как можно аккуратнее, не допуская повреждений оболочки провода.

Допустимым радиусом изгиба греющего провода внутри трубы являются 3.5 см. Производится прокладка кабеля с использованием специального проходного комплекта, обеспечивающего полную герметичность всех соединений, а следовательно, и безопасность эксплуатации водопровода в дальнейшем.

Собственно сама работа по прокладке кабеля выполняется следующим образом:

• на греющий провод надеваются последовательно зажимная гайка, шайба, резиновый уплотнитель, еще одна шайба и втулка уплотнения из комплекта проходки;
• весь комплект протягивается в самый конец кабеля;
• провод пропускается сквозь тройник;
• кабель протягивается в трубу.

В последнюю очередь производится сборка проходного комплекта в обратном порядке с присоединением к тройнику.

Разумеется, подогревающий провод нужно еще и правильно подключить к электросети дома. Выполняться эта процедура должна с использованием специального клеевого комплекта муфт. Иногда такой комплект поставляется вместе с кабелем. Но при желании его можно приобрести и отдельно. Стоит комплект муфт относительно недорого.

Подогрев автономных водопроводов в частных домах производится чаще всего двужильными кабелями. В таких проводах одна жила обычно является питающей, а вторая просто проводит электроэнергию. При использовании кабелей такой конструкции отпадает необходимость в закольцовке.

Подключать греющий провод к силовому с использованием комплекта термоусадочных муфт несложно. Жилы в этом случае надежно соединяются с помощью обжимных гильз, после чего выполняется изоляция муфтами с применением строительного фена. «Землю» силового кабеля при подключении соединяют с завернутой в жгут оплеткой греющего провода.

Саморегулирующийся кабель, в отличие от резистивного, можно резать. На таком проводе перед установкой в трубу нужно, помимо всего прочего, сделать концевую муфту. Изготовить ее можно, к примеру, из той же термоусадочной трубки.

В этом случае в изоляции между жилами кабеля предварительно вырезается «галочка». При этом оплетка обрезается заподлицо. Муфта надевается на провод не до конца (примерно на 3 см) и обдувается горячим воздухом из фена.

Подогрев водопровода на даче своими руками | Своими руками

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ.

Снабжение водой сельского или дачного дома зимой не доставляет особых хлопот. Если, конечно, источник водоснабжения находится в теплом помещении дома или в подвале.

А если нет?

А если колодец или скважина на приличном расстоянии? Тут, согласитесь, много не набегаешься.

Зимой шланг (или стальная труба) для подачи воды от источника в дом перемерзает от остатков воды в его внутренней полости. А прокладка трубопровода в земле ниже уровня промерзания грунта – дело трудоемкое и затратное.

Предлагаю прокладку водопровода доступным для всех методом.

От источника водоснабжения, колодца или скважины в земле, прокапывается канава шириной 20-30 см и глубиной 40-50 см. На дно канавы засыпается песок слоем 15-20 см. К стальной трубе или шлангу клеящей лентой прикрепляется греющий гибкий провод (ПЭН – провод электронагревающий) – по всей длине трубы или навивается спиралью с шагом 0,5-0,6 м.

На трубу с проводом нужно надеть трубчатую изоляцию из вспененного полиэтилена (T-flex) или из вспененного каучука (K-flex). Толщина изоляции – 13-20 мм. Внутренний диаметр изоляции и наружный диаметр трубы должны соответствовать друг другу.

Вся конструкция водопровода с подогревом укладывается в траншею и засыпается песком. Гидроизоляцию делать не обязательно, так как вспененный полиэтилен и вспененный каучук не впитывают влагу. Проход через стену дома или подвала тоже утепляется.

Летом вода из колодца или скважины подается насосом без включения греющего провода, а зимой подключается провод – постоянно, если трубопровод выполнен из стальной трубы и нет уклона в сторону источника воды, или кратковременно, если магистраль представляет собой шланг или пластиковую трубу.

Мощность греющего провода – 30 Вт/пог. м. Температура нагрева не превышает 60°.

Теплоизоляцию и греющий провод можно приобрести в хозяйственных магазинах или магазинах, торгующих бытовым и промышленным холодильным оборудованием.

У меня в доме водоснабжение выполнено другим способом. От жилого дома до колодца, в котором установлен погружной электронасос, расстояние составляет 12 м.

Читайте также: Дачный водопровод: Колодец и артезианская скважина а также выбор материалов

Водопровод выполнен из полиэтиленового армированного поливочного шланга диаметром 20 мм. Шланг проложен по несущим конструкциям дома и сарая с уклоном в сторону колодца.

Система водоснабжения открытая. В доме, в верхней его части установлена 125-литровая пластмассовая бочка. Давление в водоразборной сети поддерживается циркуляционным автоматическим насосом.

Греющий провод проложен внутри шланга. В шланге выше насоса на 1 м в колодце просверлено oтверстие диаметром 5 мм, через которое после выключения насоса вода самотеком сливается из шланга в колодец.

Но идеально выдержать уклон не удается, поэтому в местах провисания шланга остается вода и в морозы замерзает.

Для оттаивания замерзшей воды в водопровде греющий провод на 5-15 минут, в зависимости от наружной температуры воздуха, подключается к электросети, после оттаивания льда в шланге включается насос подачи воды.

Автор: С.Ботанин (Свердловская обл.)

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

электро обогрев водяных труб для подачи воды в системе трубопровода

Содержание:

В домах, расположенных за пределами города, водоснабжение осуществляется путем забора воды из скважины и подачи ее по трубам. Сильное понижение температуры воздуха может привести к замерзанию трубопровода и прекращению его функционирования. Для решения проблемы на дачном участке или в загородном доме можно уложить трубы глубоко под землей, где они станут недоступными для сильных морозов. Но в некоторых ситуациях решить задачу таким методом невозможно.

На помощь приходит обогрев, который защищает водопроводные, канализационные и топливные трубы, обеспечивая непрерывный поток воды и тепла в помещение, а также отвод стоков. Кроме того, используя обогрев трубопроводов, можно избежать аварийных ситуаций на трубопроводе в результате замерзания, которое приводит в негодность рабочие элементы.

Поэтому стоит внимательно изучить разновидности обогрева для труб, их непосредственные функции и монтаж.

Сегодня наибольшая эффективность защиты от замерзания отмечается при электрообогреве труб, с помощью специального кабеля, помещенного внутри трубы или поверх ее.

Кабели для поверхностного обогрева трубопроводов

Чаще всего при обогреве трубы для подачи воды нагревающие элементы располагают поверх нее.

Защитить трубы от размерзания с помощью электрообогрева можно следующими способами:

• Укладывая определенное количество кабелей прямолинейно вдоль трубы.
• Используя волнообразную укладку.
• Оборачивая трубу нагревательным элементом по спирали.

Использование наружного электро обогрева водяных труб из пластика или металла требует обязательного соблюдения двух условий:

• Применение теплоизоляционных материалов, например, минеральной ваты или пенопласта.
• Теплоизоляционный материал не должен пропускать влагу.

Кабели, обогревающие трубу изнутри

Система обогрева трубопровода, подразумевающая установку нагревательных элементов внутри трубы, пользуется большой популярностью.

Такие элементы отличаются особой жесткостью, что делает проще их установку на прямых трубах. Помимо этого специальное покрытие кабеля из пищевого полиэтилена препятствует появлению вредных выделений в результате функционирования, которые могут оказывать влияние на вкусовые качества воды.

Установка кабеля внутри трубы требует точного измерения обогреваемого участка, так как обрезать нагревательный элемент или сворачивать его в петлю строго запрещено.

Саморегулирующийся кабель для обогрева труб

Саморегулирующиеся нагревательные кабели используются не только для прогрева трубных изделий. Они могут выполнять функцию стаивания снега в водосточных системах, а также поддержания определенной температуры в трубопроводах, транспортирующих горячую воду.

Обогрев труб таким способом считается самым надежной и экономически выгодной защитой от замерзания. Нагревательный саморегулирующийся кабель обладает отличительным свойством, которое позволяет выделять мощность в соответствии с требуемыми условиями теплоотдачи индивидуально для каждой части. Благодаря этому охлажденные трубы получают больше тепла, а теплые – меньше. В результате не допускается перегревание трубы, и понижаются расходы на электрическую энергию. Читайте также: «Кабель саморегулирующийся для обогрева труб – виды и способы использования».

Установка саморегулирующегося кабеля проводится поверх трубы. Это позволяет быстро и просто выполнить самостоятельный монтаж кабеля, отрезав нужную длину и подключив к системе электропитания на 220 В.

Система обогрева и защиты трубных элементов от перемерзания подбирается индивидуально для каждого конкретного случая, чтобы качественно и эффективно противостоять низкой температуре воздуха, оказывающей влияние на водопроводные и канализационные системы.

Основное назначение нагревательных кабелей

Выбирая способ обогрева трубы, стоит помнить о выполнении системой следующих функций:

• Препятствовать замерзанию жидкости и образованию конденсата в трубах. Эта задача актуальна и в холодное время года при необходимости защиты от замерзания, и в условиях теплого климата, как способ, предотвращающий чрезмерное загустение продуктов.
• Компенсировать потери тепла. Важность этой функции отмечается в случаях, когда требуется совпадение температуры входящей и выходящей рабочей среды. В этой ситуации обогрев возмещает отдачу тепла трубой, а также разогревает трубу до технологической температуры в случае непредвиденной остановки.
• Технологический обогрев. Потребность в этой функции возникает при необходимости поддержания в трубе определенной температуры протекающего процесса. Однако, если в результате наблюдается поглощение тепла, то система должна иметь определенный запас мощности.
• Стартовый разогрев. Система должна разогревать рабочую среду в активном участке трубопровода и обеспечивать оптимальные условия для ее транспортировки в других местах.

При обогреве труб для подачи воды с одинаковой эффективностью применяются саморегулирующиеся и резистивные нагревательные кабели. Но при использовании первого варианта снижение температуры способствует большему выделению тепла кабелем, а повышение температуры снижает тепловыделение. Читайте также: «Как сделать защиту от замерзания труб греющим кабелем – проверенные способы».

Использование саморегулирующихся кабелей во многом упрощает составление проектов и расчетов системы, существенно повышает ее надежность, увеличивает эксплуатационный период и снижает расходы на электроэнергию.

Мощность и длина кабеля устанавливается в соответствии с расчетами, которые определяют потери тепла трубы. На тепловые потери оказывают влияние следующие параметры:

• Размер трубопровода.
• разновидность теплоизоляционного материала и его толщина.
• Температурные значения окружающей среды.
• Температура, которая необходима для поддержания жидкости.

Теплоизоляция трубопроводов выполняется при помощи следующих материалов:

• Пенополиуретаном.
• Вспененным полиэтиленом.
• Минеральной ватой.
• Другими рулонными утеплителями.

Теплоизоляционный слой должен иметь толщину не меньше 5 см и быть надежно защищенным от проникновения влаги, которая значительно снижает его эффективность. Читайте также: «Какой кабель для обогрева труб выбрать – типы и способы использования».

Монтаж нагревательных элементов на трубопровод

Перед выполнением монтажных работ следует проверить качество изоляции кабеля. Она должна быть выполнена алюминиевым скотчем или алюминиевой трубой. Изоляция не допускает непосредственного контакта нагревательного кабеля с теплоизоляцией.

Установка кабеля на трубопроводах бытового назначения проводится несколькими способами:

1. Нагревательные элементы вытягивают вдоль трубы и фиксируют их алюминиевой липкой лентой.
2. Отмеряют нужное количество кабеля и провешивают его вдоль трубы с образованием петель. Алюминиевым скотчем закрепляют основные части кабеля на трубе. Затем получившимися петлями обматывают трубу, также приклеивая их скотчем.
3. Обматывают обогреваемый участок кабелем, выдерживая определенный шаг. Фиксацию нагревательного элемента выполняют алюминиевой липкой лентой.

Независимо от способа установки на трубопровод, оснащенный нагревательным кабелем, в обязательном порядке наносится маркировка «200 В, опасно, нагревательный кабель».

В большинстве случаев управлять системой, которая защищает трубопровод от замерзания, обязательно необходимо с помощью терморегулятора. Использование именно этого элемента позволяет свести к минимуму расходы на электроэнергию и гарантирует эффективное нагревание водопроводной системы, предотвращая замерзание трубных элементов  холодного и горячего водоснабжения в холодное время года.
