Электрические нагревательные элементы EL.07 с встроенным термостатом

Электрические нагревательные элементы EL.07 без встроенного термостата

Электрические нагревательные элементы

Технические данные	Электрический нагревательный элемент EL. 07 без встроенного терморегулятора Z-KT7-XXXX-10	Электрический нагревательный элемент EL.07 с встроенным терморегулятором Z-KT7R-XXXX-XY
Выключатель	Да *)	Да
Сигнализация включения	Да *)	Да
Сигнализация неисправности	Нет	Да
Термостат	Да **)	Да
Термореле	Да	Да
Температурный ограничитель	Да	Да
Выбор режима эксплуатации	Нет	Да
Напряжение	230 V / 50 Hz	230 V / 50 Hz
Диапазон потребляемой мощности	200 ÷ 1200 Вт	200 ÷ 1200 Вт
Класс защиты	IP 44	IP 44
Класс электроприбора	1	1
Длина электрокабеля	1,5 m	1,5 m
Присоединительная резьба	G ½	G ½
Рабочее положение	Вертикальное с эл. приводом внизу	Вертикальное с регулятором справа или слева внизу

*) действительно только при исползовании штепселя VS1 или термостата RE10A
**) действительно только при использовании термостата RE10A

Дополнительное оборудовние

Информация для Вашей безопасности:

• Установку и замену электрических нагревательных элементов, замену кабеля, установку всех электрических аксессуаров может проводить только специалист
• Запрещается превышение рекомендуемой (максимальной) мощности электрических нагревательных элементов, которые указаны в технических параметрах отдельных трубчатых отопительных приборов KORALUX
• Если для подключения отопительного прибора к системе отопления используется тот же вывод что и для монтажа электрического нагревательного элемента, то необходимо заказатьштуцер „T“ (код для заказа Z-SKV-0001)
• Монтажное положение допускается только вертикальное с расположением кабеля внизу, то есть электрический нагревательный элемент должен быть вставлен только снизу отопительного прибора
• Отопительный прибор не должен быть завоздушен и должен быть постоянно подключен к отопительной системе
• Подробно ознакомьтесь с прилагаемым „Руководством по эксплуатации“, где четко объяснены и подчеркнуты все правила и условия для обеспечения безопасной работы отопительного прибора при комбинированном отоплении

Электрические нагревательные элементы

Электрический нагревательный элемент EL. 07 c термостатом
Мощность [W]	Код для заказа — Цвет белый	Код для заказа — Цвет хром	Установочная длина [mm]
200	Z-KT7R-0200-10	Z-KT7R-0200-27	400
300	Z-KT7R-0300-10	Z-KT7R-0300-27	400
400	Z-KT7R-0400-10	Z-KT7R-0400-27	455
500	Z-KT7R-0500-10	Z-KT7R-0500-27	455
600	Z-KT7R-0600-10	Z-KT7R-0600-27	570
700	Z-KT7R-0700-10	Z-KT7R-0700-27	570
800	Z-KT7R-0800-10	Z-KT7R-0800-27	740
900	Z-KT7R-0900-10	Z-KT7R-0900-27	740
1000	Z-KT7R-1000-10	Z-KT7R-1000-27	740
1200	Z-KT7R-1200-10	Z-KT7R-1200-27	895

Электрический нагревательный элемент EL. 07 без термостата
Мощность [W]	Код для заказа	Установочная длина [mm]
200	Z-KT7-0200-10	400
300	Z-KT7-0300-10	400
400	Z-KT7-0400-10	455
500	Z-KT7-0500-10	455
600	Z-KT7-0600-10	570
700	Z-KT7-0700-10	570
800	Z-KT7-0800-10	740
900	Z-KT7-0900-10	740
1000	Z-KT7-1000-10	740
1200	Z-KT7-1200-10	895

Замечание:

Длина:  означает длину части электрического нагревательного элемента, которая вставлена после монтажа в отопительный прибор

Оснащение электрических нагревательных элементов

Цвет белый

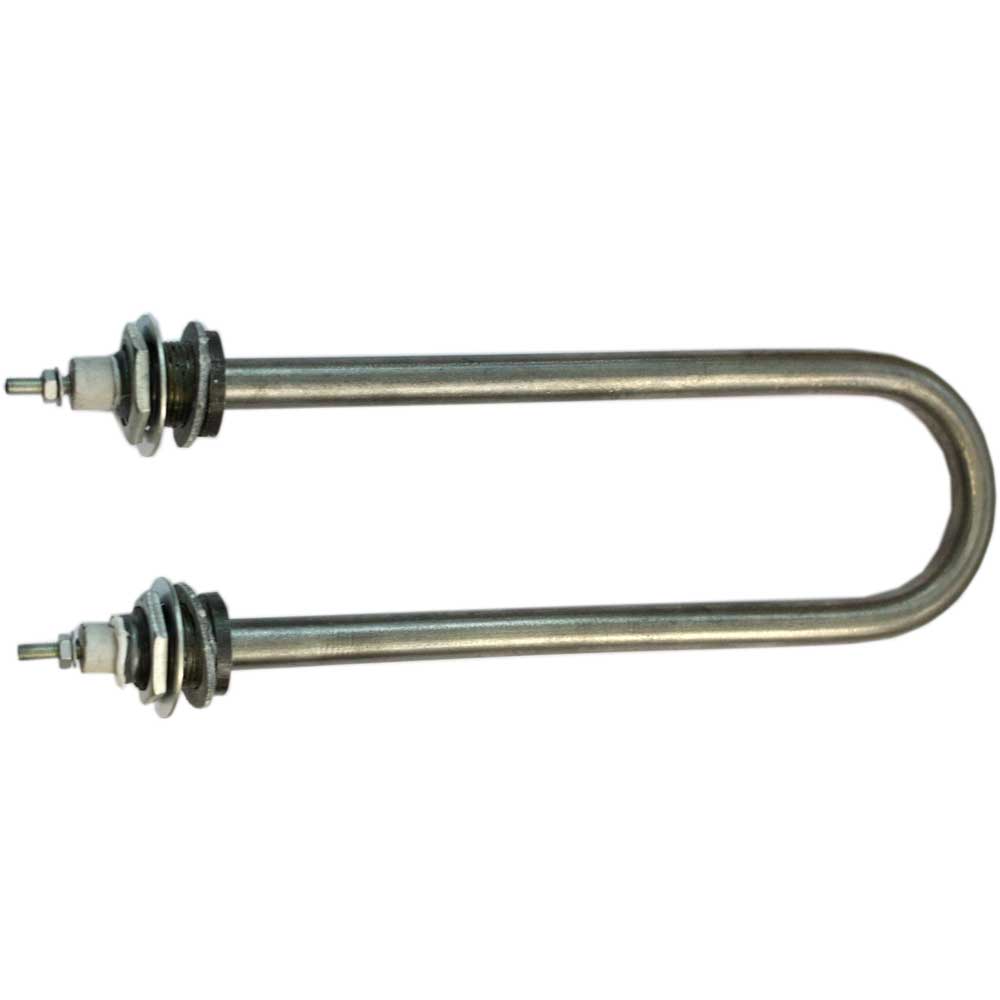

Что такое ТЭН? (Трубчатые Нагревательные Элементы)

Трубчатый нагревательный элемент — это электрический нагреватель сопротивления, состоящий из нагревательного элемента, имеющего на концах контактные стержни, запрессованного вместе с наполнителем в металлическую оболочку в соответствии с чертежом. В зависимости от области применения нагревательные элементы могут иметь различную конфигурацию (форму).

Конструкция трубчатого нагревательного элемента:

1 — Клеммы

2 — Контактный стержень

Выполнен из нержавеющей или обыкновенной стали. Стержень, находясь внутри нагревательного элемента, остается не нагретым и определяет холодную (нерабочую) зону нагревательного элемента.

3 — Трубчатая оболочка

Оболочка изготавливается из нержавеющей стали или меди.

4 — Нагревательная спираль

Нагревательная спираль представляет собой одну, две или три проволоки, выполненные из сплава с высоким удельным сопротивлением, например хромоникелевый сплав, феррохромовый сплав или другие сплавы.

5 — Изолирующий наполнитель

Он обеспечивает передачу тепла от спирали к оболочке, изолирует ее от окружающей среды и оболочки.

В качестве изолирующего наполнителя обычно используется порошок оксида магния (периклаз), который имеет хорошую теплопроводность и диэлектрическую прочность в ходе прессования.

6 — Герметик

Предотвращает попадание влаги внутрь нагревательного элемента.

7 — Изолятор стержня

В качестве изоляционного материала используют керамику или термопласт.

Принцип работы ТЭНа: В оболочку (3) вставлен контактный стержень (2), имеющий токоподводящие клеммы (1). К стержню (2) приварена нагревательная спираль (4) с высоким омическим сопротивлением, которая и определяет рабочую (горячую) зону нагревателя. Чтобы избежать замыкания на корпус, спираль (4) изолирована от него наполнителем (5), который является диэлектриком с хорошей теплопроводностью. С концов стержень также изолирован специальными пробками (7). При нагревании спирали (4) тепло сквозь изоляцию (5) доходит до оболочки (3), которая и нагревает внешнюю среду (газ, жидкость, твердые тела).

Области применения трубчатых нагревательных элементов

ТЭНы используют:

• в быту: в домашних электроприборах (чайники, утюги, электроводонагреватели (ЭВН) и др.), для отопления помещений
• в пищевой промышленности: ТЭНы для варочных котлов, для кондитерского производства, хлебопекарной области, молочного производства и т. д.;
• в химической промышленности: для производства резины, каучука, в целлюлозно-бумажной отрасли, в нефтеперерабатывающей отрасли и т.д.;
• в медицинской промышленности: ТЭНы для стерилизаторов, дистилизаторов и т.д.;

При использовании в электроводонагревателях трубчатый нагревательный элемент монтируется на фланец, имеющий различную форму (литые или штампованные) в зависимости от производителя ЭВНа.

Нагревательные элементы (ТЭНы) могут иметь различную мощность, например 700Вт, 1200Вт, 1300Вт, 1500Вт и более, могут быть 2-х режимными, когда на одном фланце установлено 2 трубчатых нагревательных элемента.

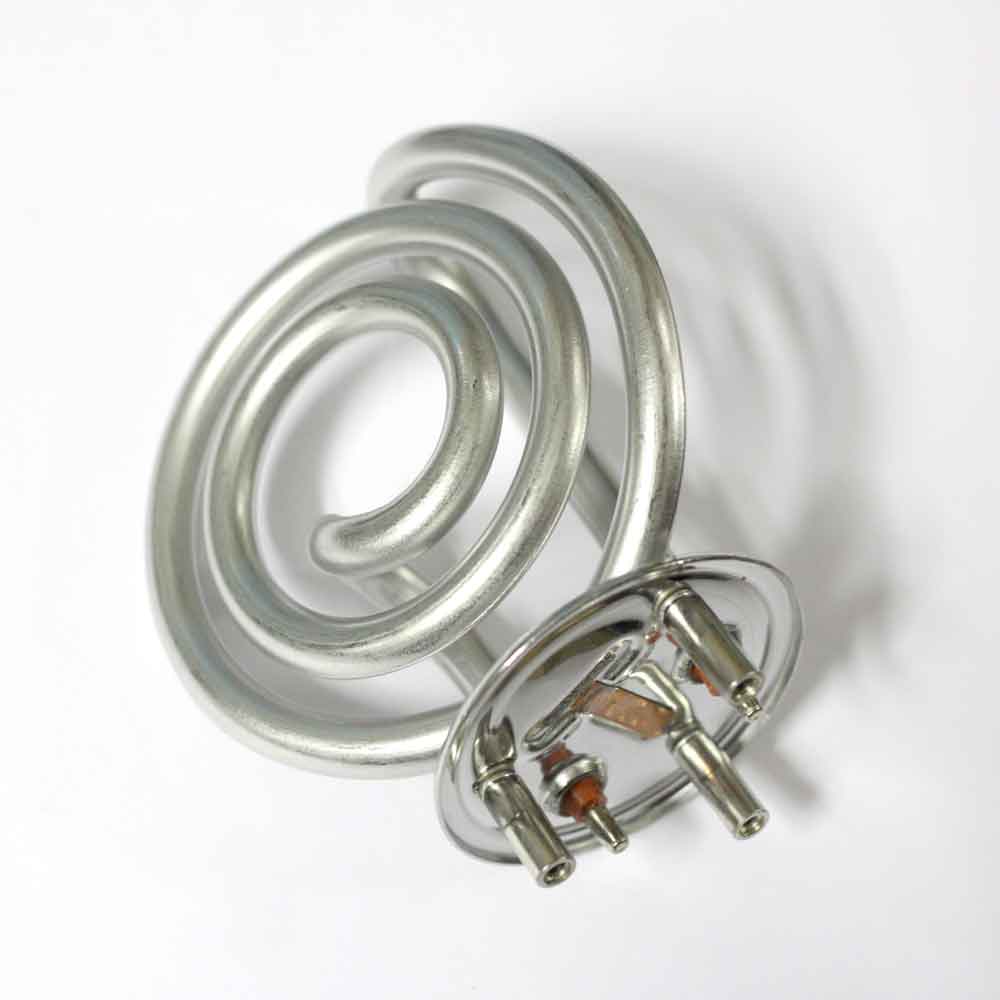

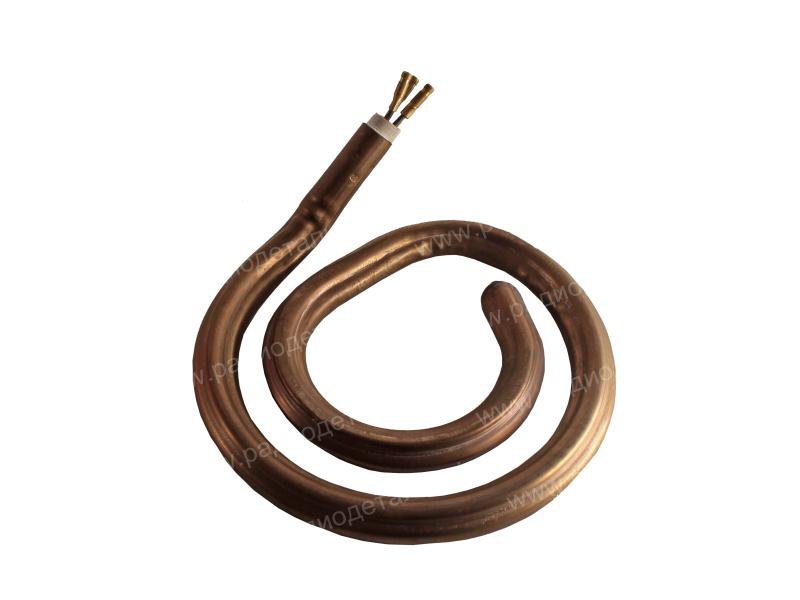

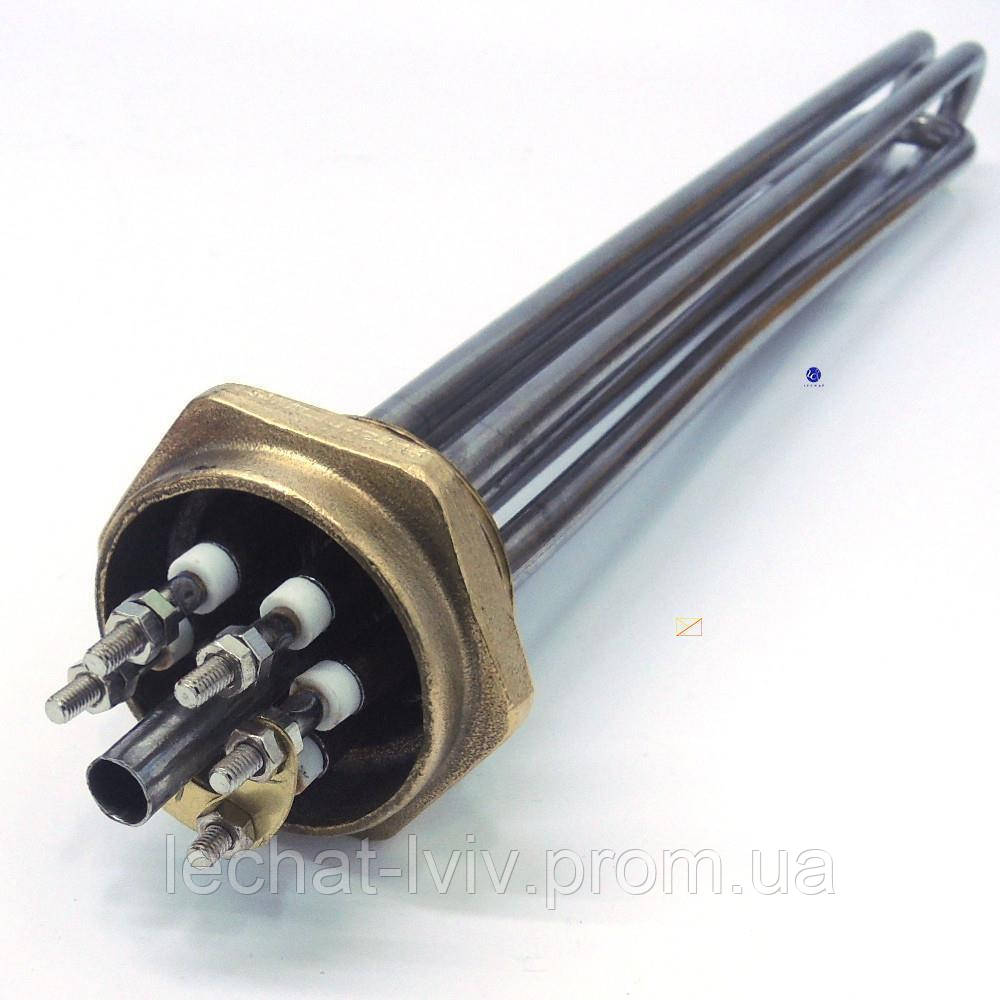

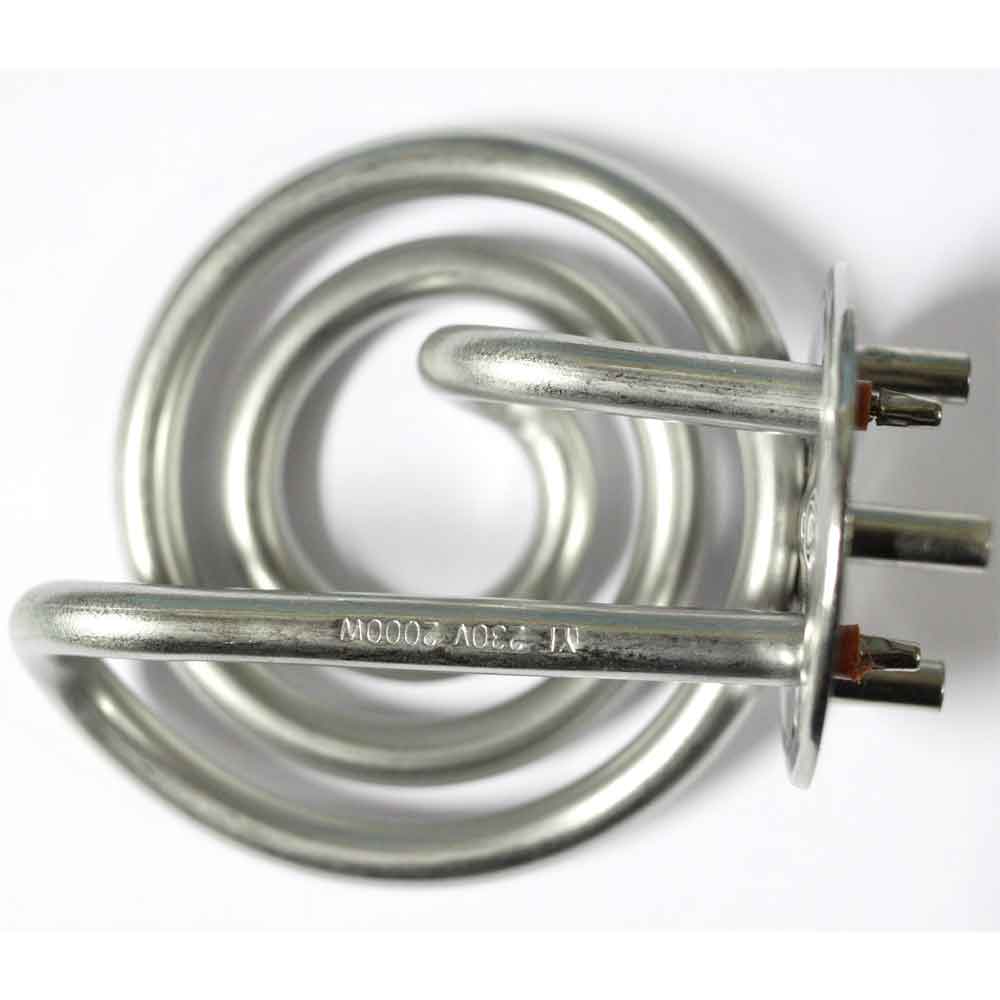

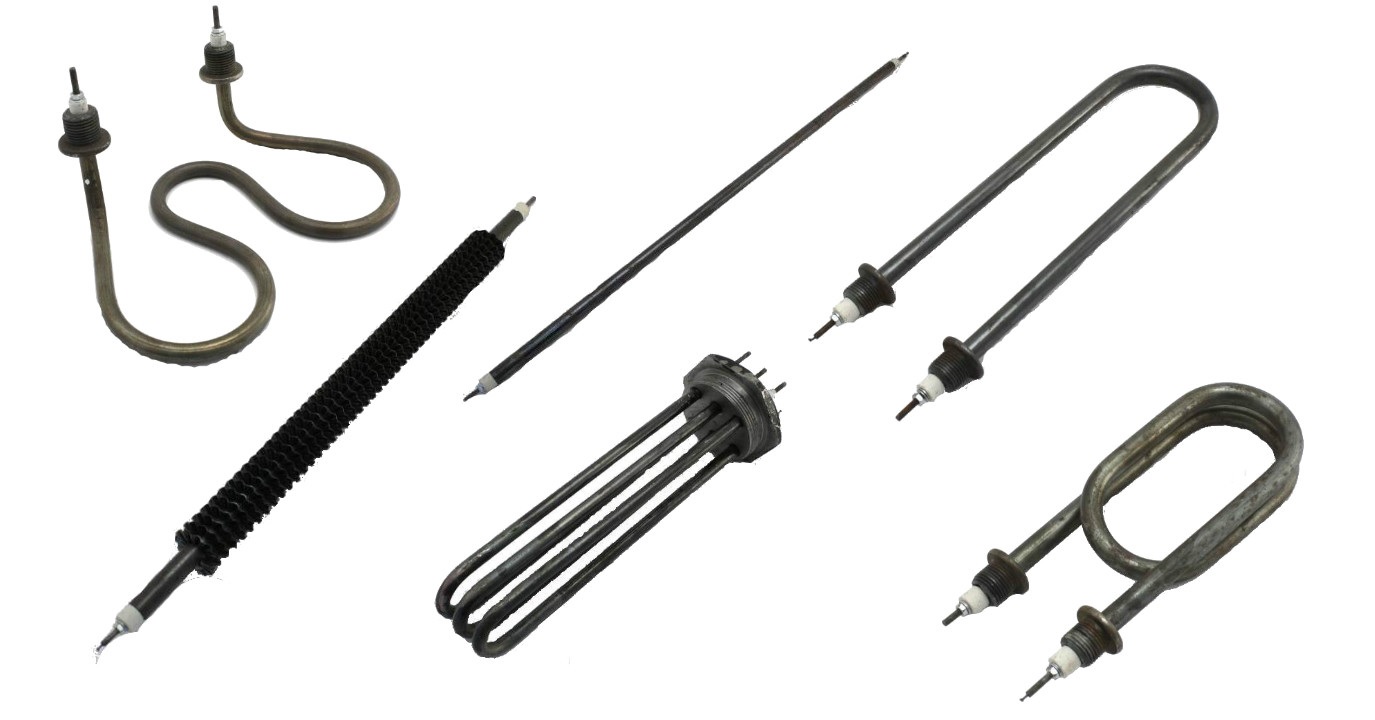

Также ТЭНы могут иметь различную конфигурацию – прямые, изогнутые или витые в зависимости от модели водонагревателя (вертикальная — горизонтальная модель, малоемкостной 5-10л или 200-300л – используется 3 ТЭНа по 2000Вт)

Водонагреватели (стекло) Аристон

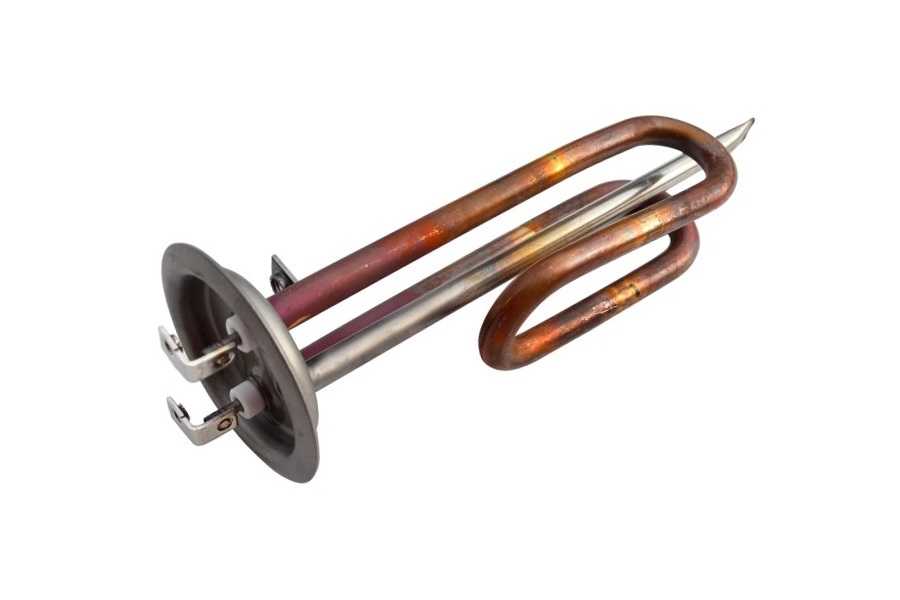

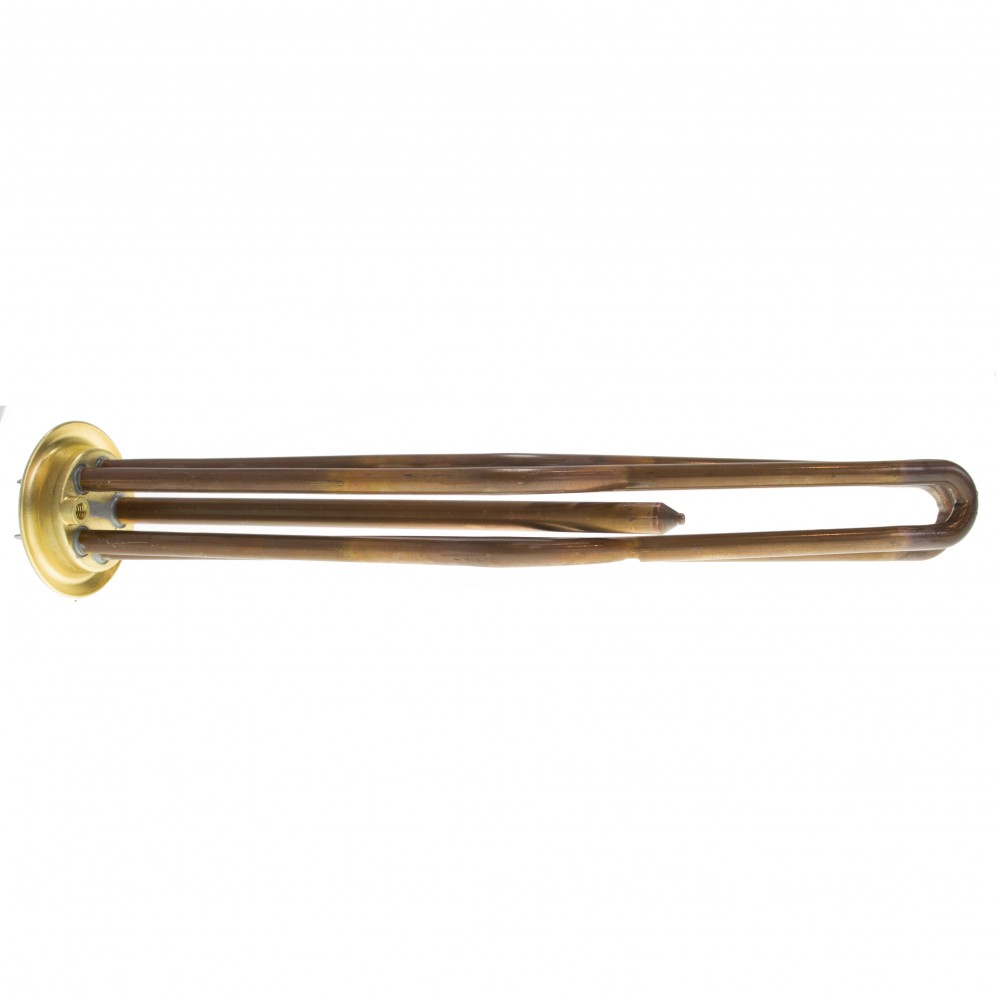

	Нагревательный элемент (ТЭН) RCA PA 1,5 кВт. M6 под анод фланец 48мм. прижимной

В настоящее время в России существуют три государственных стандарта на трубчатые нагревательные элементы:

• ГОСТ 13268-88 — Электронагреватели трубчатые;
• ГОСТ 19108-81 — Электронагреватели трубчатые (ТЭН) для бытовых нагревательных электроприборов;
• ГОСТ 4.150-85 — Система показателей качества продукции. Электронагреватели трубчатые (ТЭН).

Нержавеющая сталь 304 Слюда электрические нагревательные элементы панели управления

Электрический обогреватель mica

2. Функция:
Слюдяные свечи — это высокоэффективные даже свечи, устраняя оборудования горячей и холодной точках.
Отличная теплопроводность металлических сплавов.
Долгий срок службы, хорошие свойства изоляции, механические свойства, сопротивление коррозии, магнитных и других преимуществ.
Моделей производства и технические характеристики без ограничений по размеру.

3. Применение:
Широко используется в пластиковых механизма, упаковка, печать, нефтехимической, электронного оборудования и других отраслей промышленности, особенно подходит для высоких температур и высокой мощности устройства.

Добро пожаловать в предоставить чертежи продукции или образцы, если нет чертежей или образцы, вы должны предоставить технические характеристики продукта, модели, напряжения и мощности и т. Д.

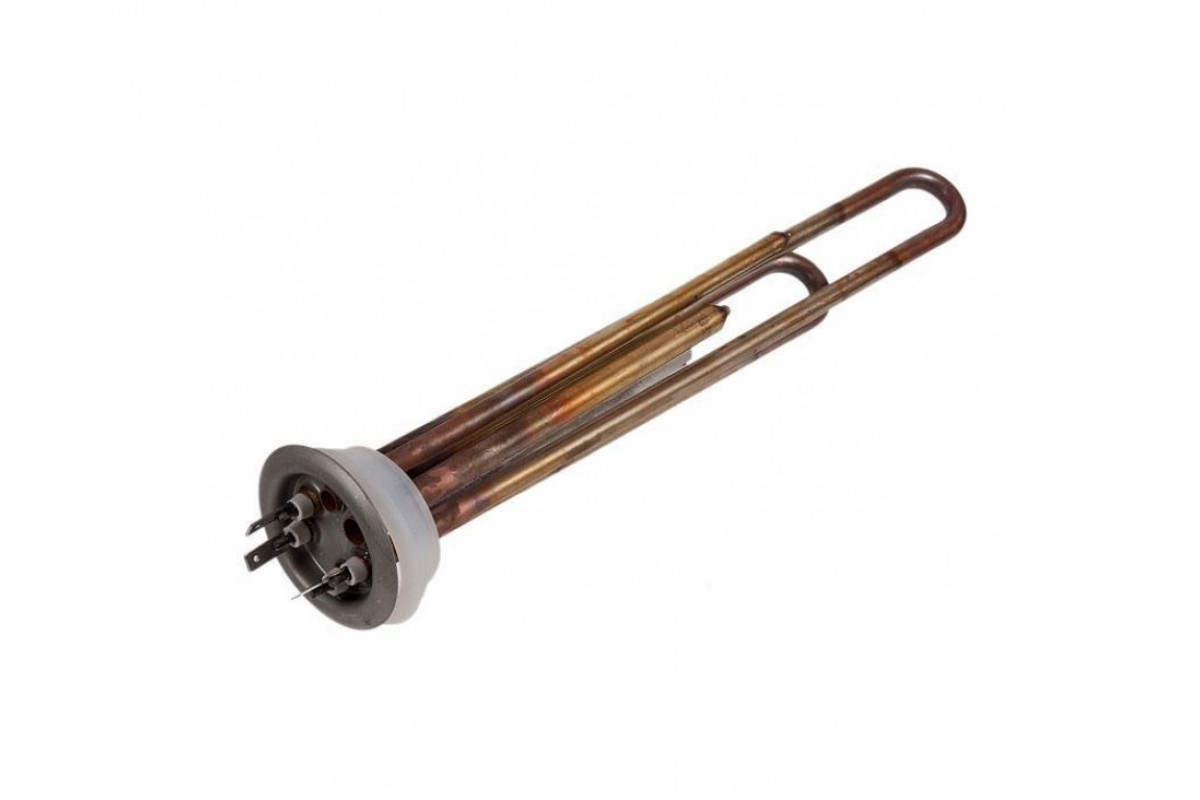

Нагревательные элементы (ТЭНы) для накопительных водонагревателей | Водонагреватели накопительные и проточные, водонагреватели электрические и газовые .

Мы часто слышим фразу: нагревательный элемент – это сердце электрического водонагревателя. Для чего нужен нагревательный элемент или по другому сказать трубчатый электрический нагреватель (ТЭН)? Конечно, для нагрева воды. Электрический ток нагревает ТЭН, проходя через него, а нагревательный элемент уже нагревает воду.

ТЭНы для накопительных водонагревателей делятся на «сухие» и «мокрые». Отличие заключается в способе нагрева воды: «мокрые» погружаются в воду, а «сухие» нагревают воду, не касаясь ее, т.к.  находятся в специальной капсуле, которая погружена в воду.

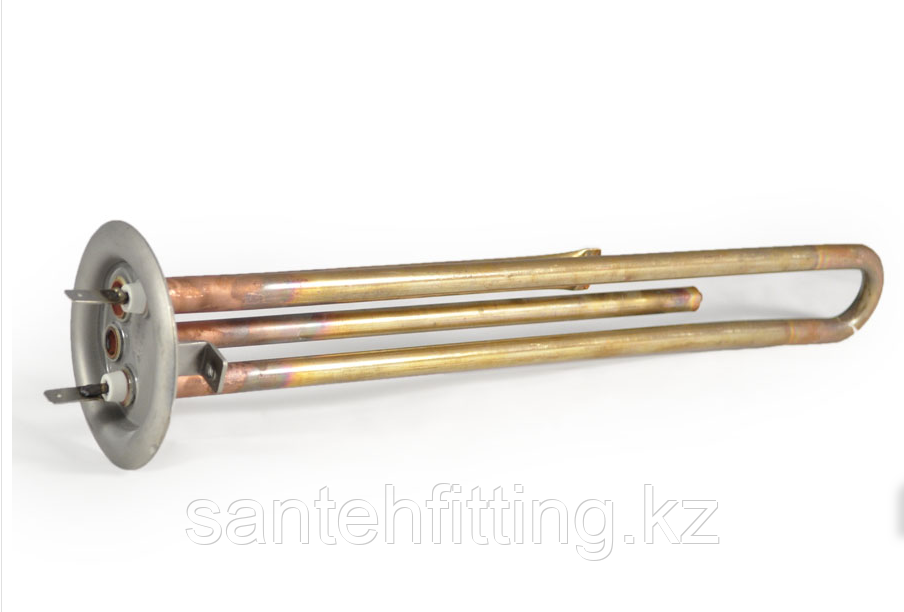

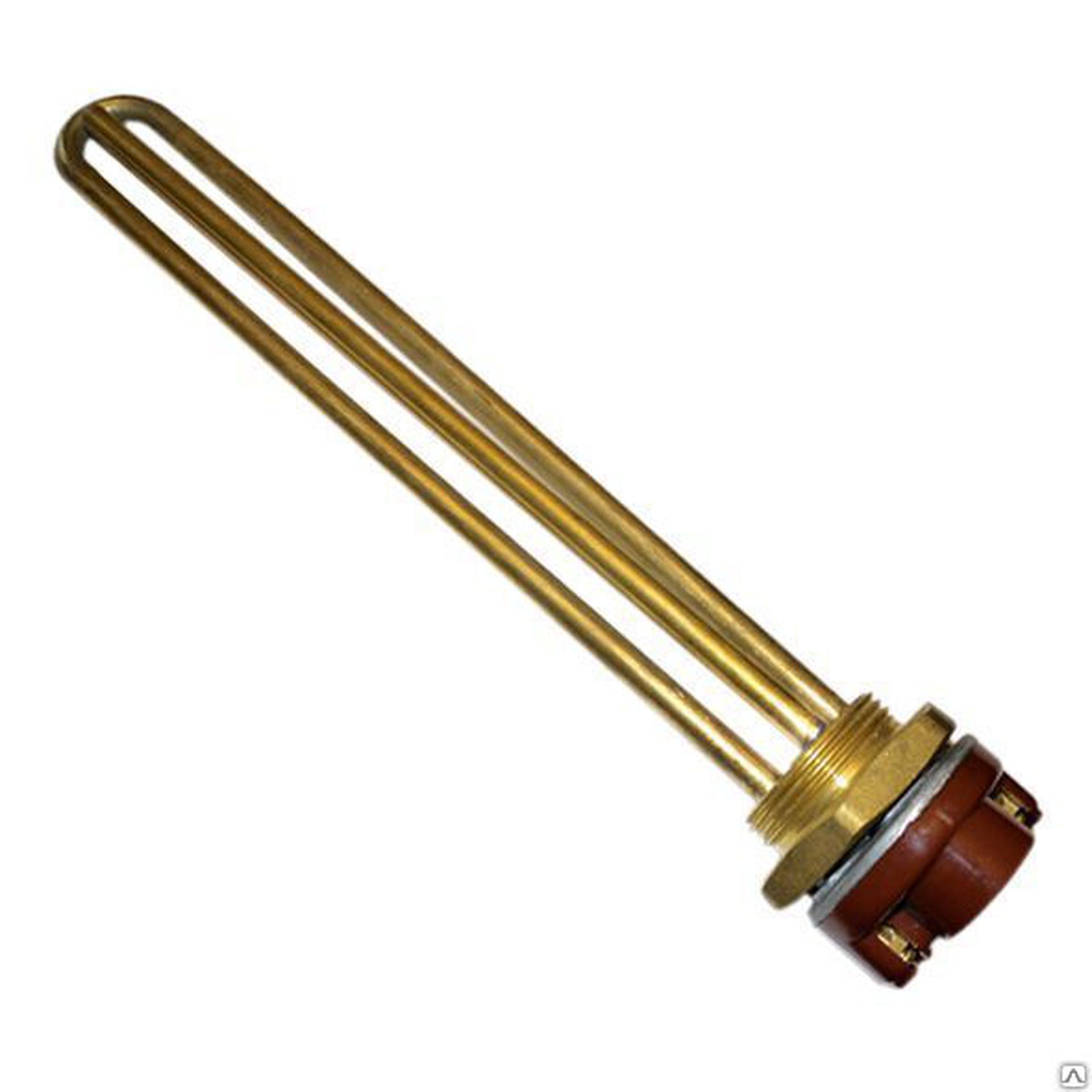

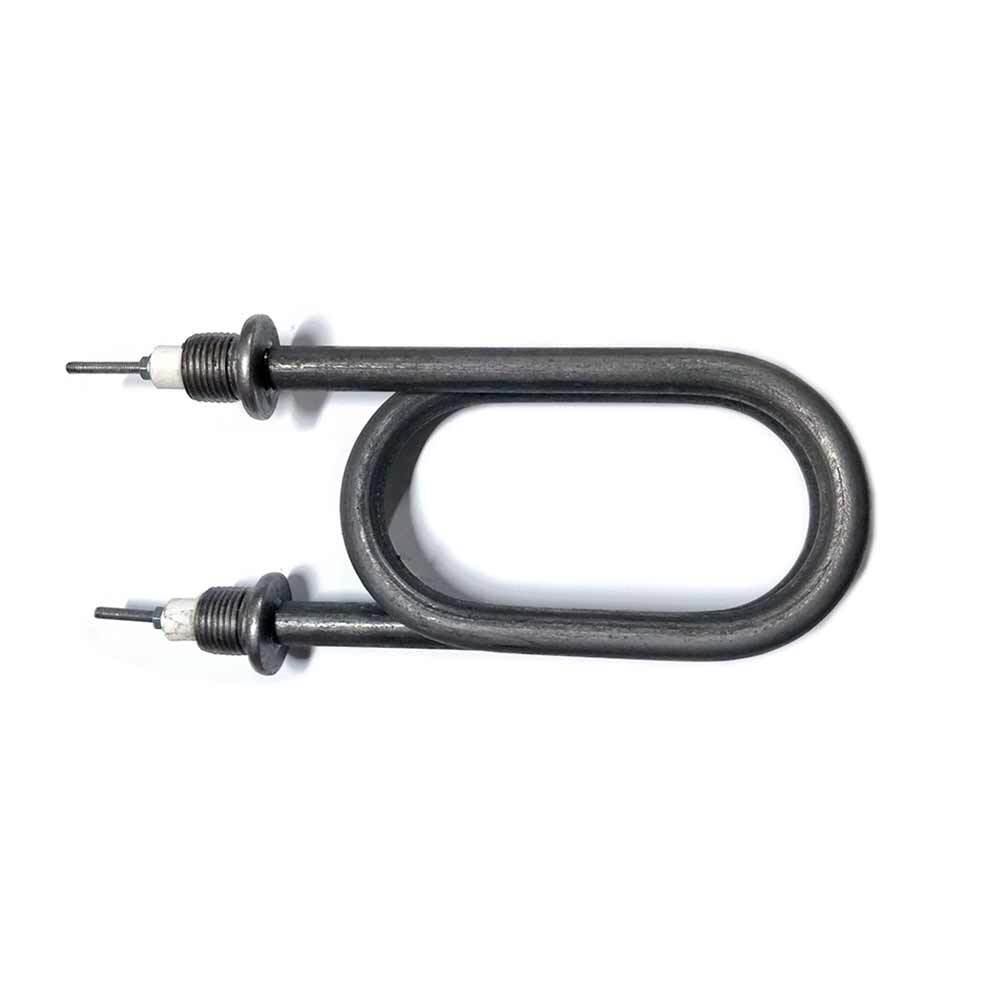

ТЭН для водонагревателя «мокрый» — представляет собой трубчатый  электрический  нагреватель, состоящий  из  медной  или  стальной  трубки,  в  которую концентрично  запрессована  нагревательная спираль.  В  качестве  теплового  проводника  и, одновременно,  диэлектриком  между  спиралью и стенкой трубки, служит специальный наполнитель  на  основе  оксида  магния  (магнезий). При прохождении электрического тока через нагревательную спираль, вследствие ее большого омического сопротивления, практически вся электрическая энергия преобразуется в тепло. Тепло от спирали сквозь изоляционную засыпку передается медной или нержавеющей оболочки тэна, которая и нагревает воду в баке водонагревателя.

ТЭНы обладают высоким КПД и продолжительным сроком эксплуатации.

От «мокрого» к «сухому» ТЭНу

ТЭН при нагреве может иметь контакт с водой, тогда речь идет о «мокром» ТЭНе, но может и не контактировать, тогда говорим о «сухом» нагревательном элементе.

Накипь и электролитическая коррозия – неизбежные враги «мокрого» ТЭНа. Образование накипи появляется вследствие превышения в воде солей и других примесей, которые «налипают» на сам ТЭН, уменьшая его теплоотдачу и затрудняя его работу. ТЭН вынужден работать усерднее, следовательно, его срок службы уменьшается, а расход электроэнергии – увеличивается. Кроме того, появляется новая проблема: недостаточный отвод тепла от поверхности ТЭНа. В этом случае температура нагревательного элемента  оказывается выше нормальной рабочей. Это приводит к перегреву и перегоранию ТЭНа, т.е. к поломке водонагревателя.

Чтобы избежать этих проблем, достаточно установить специальный фильтр для защиты от накипи, а также регулярно очищать ТЭН от накипи.

Впрочем, еще одним методом борьбы с накипью является установка «сухого» ТЭНа – такой нагревательный элемент устанавливается в прибор в специальной защитной капсуле (трубке), которая герметична и ограждает ТЭН от контактов с водой. В этом случае ТЭН сначала нагревает трубку, а уже нагретая трубка передает тепло воде в баке. Такие «сухие» нагревательные элементы были изобретены в середине 90-х годов во Франции.

Если «мокрый» ТЭН может работать без смены от 3-х до 10 лет, то «сухие» нагревательные элементы могут спокойно работать до 15 лет при нормальных условиях эксплуатации.

«Сухие» ТЭНы также имеют преимущество в том, что замена нагревательного элемента может проходить без слива воды.

Разновидности ТЭНов для водонагревателей

Мы с вами уже выяснили, что по типу установки и работы ТЭНы могут быть «мокрыми» и «сухими». Однако это не вся классификация нагревательных элементов. Так, в зависимости от модели водонагревателя, ТЭНы могут быть разной формы, мощности и крепления. Существуют ТЭНы, ввинчиваемые,  закрепленные на гайке, а также ТЭНы на фланце. По форме нагревательный элемент напрямую зависит от типа бака бойлера, в котором он установлен: бывают прямые, гнутые в разном виде, спиральные, комбинированные, т.е. несколько ТЭНов в одном блоке (на одном фланце). Материал ТЭНа всегда либо медь, либо нержавейка.

  Итак, главными преимуществами «сухого» ТЭНа перед «мокрым» являются:

• Возможность использования водонагревателя в системах водоснабжения с невысоким качеством воды, («жесткая» вода) поскольку отсутствует контакт ТЭНа с водой.
• Увеличение срока службы бойлера в целом, так как на нагревательном элементе не скапливается накипь.
• Высокая безопасность для пользователей, по причине невозможности пробоя тока или возникновения короткого замыкания в баке аппарата.

Водонагреватели с «мокрыми» ТЭНами используются в водопроводных системах с «мягкой» водой, а для «жесткой» воды лучше использовать водонагреватели с «сухими» ТЭНами.

На нашем сайте вы сможете найти водонагреватели известных немецких фирм Stiebel Eltron и AEG.

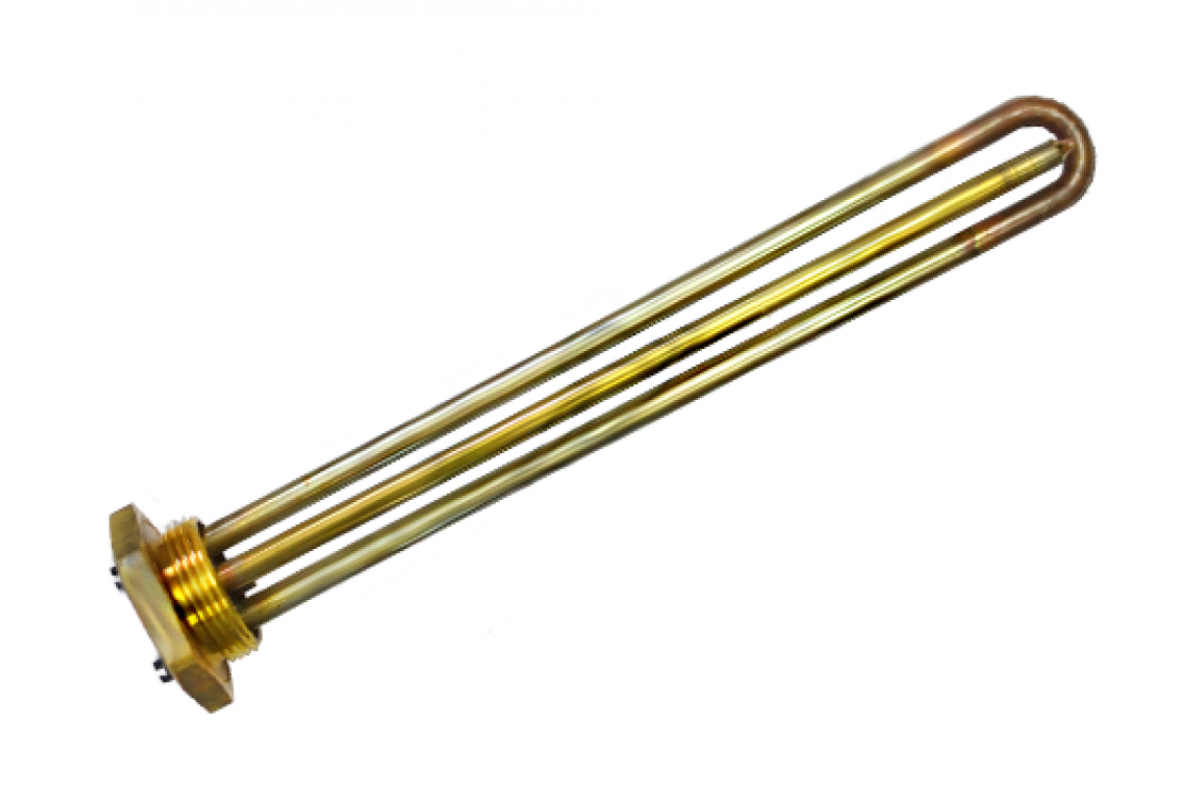

Трубчатые  электрические  нагреватели  компании  Stiebel Eltronзаслуженно пользуются  славой  самых  надежных  в  мире.  Со времен основания  фирмы  конструкция  ТЭНа (на рисунке справа тэн для водонагревателя psh … si) продолжает совершенствоваться. Благодаря жесткому контролю качества на всех этапах производства, заводской брак сводится к нулю. На сегодняшний день Stiebel Eltron предлагает самый широкий ассортимент нагревательных элементов с неоспоримыми преимуществами:

• медные ТЭНы имеют хорошую теплоотдачу и не подвержены коррозии;
•  развитая поверхность элемента снижает тепловую нагрузку на единицу площади;
•  специальный  элемент  в  виде  спирали,  и большое  фланцевое  отверстие  обеспечивают легкий демонтаж, даже после длительной эксплуатации;
•  продуманная  конструкция  крепления  нагревательного фланца позволяет экономить время  и  силы  при  замене  или  обслуживании;
• широкий выбор электрических мощностей и возможность подключения 220 / 380 В.

В зависимости от целей, Ваших предпочтений и бюджета, Вы легко сможете выбрать оптимальный вариант среди накопительных водонагревателей AEG. Все приборы оснащены высококачественной теплоизоляцией и внутренним баком, надежно защищенным от коррозии. Водонагреватели AEG обладают множеством полезных функций, которые сделают процесс приготовления горячей воды простым и удобным. Благодаря своему привлекательному классическому дизайну, водонагреватели AEG отлично впишутся в любой интерьер.

Интернет-магазин santehsklad имеет в наличии все тэны для водонагревателей компаний Stiebel Eltron и AEG Haustechnik, заказать которые можно по телефону +7 (812) 544 68 20 ,+7 (812) 945 99 93 или на почте  E-mail: [email protected].

Какой нагревательный элемент для конвектора лучше?

Конвектор – это прибор, применяемый для обогрева жилых помещений. Конструкция предусматривает использование собственного нагревательного элемента для отопления комнаты. Это позволяет миновать посредничество какого-либо теплоносителя, делая ТЭН для конвектора центральной частью агрегата. Именно поэтому системы без использования воды или масла в качестве посредника выносят в отдельный класс. Современная схема сборки конвектора позволяет обеспечить эффективную работу при довольно низкой температуре нагревателя.

Типы нагревательных элементов

Электрический конвектор (существует также газовый и водяной) является самым популярным обогревательным устройством представленном на современном рынке. Он заработал свою репутацию не только простотой в обращении, но и надежностью. Данное оборудование способно обеспечить комфортные условия как в жилой комнате, так и в помещении общественного пользования. Главной особенностью конструкции специалисты считают отсутствие посредников для передачи тепла.

В современном конвекторе используют один из трех видов нагревательных элементов. Он может быть:

• игольчатым, лентообразным, нагревателем стич-типа;
• электронагреватель трубчатого типа с ребрами из алюминия, сокращенного его называют ТЭН;
• монолитного типа.

Каждый тип обладает своими особенностями и недостатками. Решение о том, какой из них выбрать, нужно делать, исходя из характеристик обогреваемой комнаты.

Нагревательные элементы игольчатого типа

Игольчатые нагреватели (еще их называют ленточными) представляют собой пластинку, выполненную из диэлектрического материала. На ней крепится нить из хром-никеля, образующая петли на каждой из стороны. Она является токопроводящим нагревательным элементом и покрыта изоляционным лаком.

Характерным признаком игольчатого элемента является высокая температура нагревателя. При этом, данный тип устройств обладает наименьшей инерцией тепла, что означает практически моментальный нагрев и остывание.

Теплопередача в конвекторах с использованием игольчатого элемента происходит по большей части через корпус. Уязвимым местом подобных устройств можно назвать практически не защищенную от влаги нагревательную нить. Покрытая слоем изоляционного лака, она легко портится от попадания воды. Данное обстоятельство делает игольчатые обогреватели совершенно непригодными к использованию в ванных комнатах и помещениях с повышенной влажностью. Привлекательной стороной конвектора с нагревательным элементом игольчатого типа можно назвать цену: стоимость такого оборудования в полтора раза ниже чем у аналогичного устройства.

Нагреватель игольчатого типа

Нагревательные элементы трубчатого типа

Трубчатый нагреватель выполнен из нихромовой нити, интегрированной в кварцевую трубку со сталью. Помимо этого, конструкция предусматривает магниевую засыпку с прикрепленным к ней алюминиевым оребрением. Ребра выполняют функции теплообменивающего элемента.

Чаще всего, форма и распределение пластинок оребрения особенная для каждой компании, однако на функции ребер это никак не влияет.  Продвинутая конструкция подобного диффузора из алюминия позволяет добиться интенсивной теплоотдачи от ТЭНа к воздушным массам и сделать процесс конвекции более эффективным.

Накал этих элементов значительно ниже, чем у игольчатых, однако они более неприхотливы и надежны.

По большей части, обогреватели с ТЭНом трубчатого типа обладают защитой от проникновения влаги, что позволяет устанавливать их в ванной. Несмотря на это, не рекомендуется монтировать устройство ближе чем на 1 метр от источника воды.

Нагреватель трубчатого типа

Нагревательные элементы монолитного типа

Нагревательные элементы монолитного типа применяют для конвектора со степенью защиты IР 24. В них установлена нихромовая нить с наполнителем из диэлектрического материала. Вся «начинка» упакована в литой алюминиевый корпус с металлическими ребрами.

Во время нагрева и остывания каждая деталь моноблока увеличивается и сужается в объеме. Данная особенность позволяет избежать трения, а также развития микротрещин. Хороший монолитный конвектор бесшумен, очень надежен и долговечен. Монолитный корпус сводит на минимум промежуточную теплопотерю, а также уменьшает нагрев реберной конструкции.

Нагреватель монолитного типа

Какой конвектор выбрать

Если говорить о том, какой нагреватель лучше выбрать, ответ будет неоднозначным. При всех очевидных плюсах, каждый тип обладает своими недостатками. К примеру, трубчатый элемент имеет самое долгое время накаливания. При активной работе он может издавать щелкающие звуки и скрипы, вызванные расширением конструкции. В свою очередь монолитный элемент отпугивает большинство покупателей свой высокой стоимостью. Не все готовы переплачивать за значительную степень защиты и минимальную теплопотерю.

Чаще всего консультанты в магазинах рекомендуют приобретать конвекторы с монолитным элементом или ТЭНом.

Решение о том какой конвектор эффективнее, следует принимать исходя из характеристик обогреваемого помещения.

1. Если комната не влажная, а скорость прогрева воздуха не играет ключевой роли, лучше всего подойдет обычный ТЭН.
2. Однако если в помещении необходимо постоянно поддерживать комфортные условия, правильнее будет отдать предпочтения монолитному элементу. Эффективная система конвекции позволит вам немного сэкономить на электроэнергии.
3. Также можно обратить свое внимание на модели комбинированного типа, как инфракрасный обогреватель с функцией конвекции. Этот прибор сочетает нагрев посредством ТЭНа и инфракрасного элемента, что позволяет добиться быстрого прогрева помещения при незначительном расходе электрической энергии.

Специалисты советуют обращать внимание не только на нагревательный элемент. Максимальная мощность работы, пространственное расположение, мобильность и эргономия корпуса также вносят существенный вклад в эффективность. Внимательно изучите технические характеристики прибора, и сможете легко подобрать подходящий вам конвектор.

Нагревательные элементы и специализированные нагреватели Thermon Caloritech

Технические решения Caloritech в области электрического обогрева

Оборудование «Caloritech» включает в себя широкий ассортимент:

• Нагревательные элементы и специализированные нагреватели.
• Погружные нагреватели.
• Обогреватели воздуха и помещений.
• Сложные технические устройства.
• Котлы.
• Принадлежности и средства управления.
• Нагреватели для общественного транспорта.

Нагреватели Caloritech 3д анимация

1. Нагревательные элементы и специализированные нагреватели

Трубчатые нагреватели — серия HX,IX,KX

• Предназначены для систем обогрева, температура нагревания которых составляет до 750 ºC.

• Заказчики могут сами выбирать материал оболочки, напряжение, мощность, удельную мощность и физический размер или форму нагревателей, и мы предоставим конечный продукт в точном соответствии с их требованиями.

• Оболочка может быть выполнена из меди, стали, нержавеющей стали, материалов Incoloy, Inconel и Monel, титана и других металлических материалов.

Оребенные трубчатые нагреватели — серия KXF

• Предназначены для использования в системах обогрева с принудительной конвекцией, системах обогрева воздуха и системах газового обогрева, таких как системы обогрева кабельных каналов, системы электрообогрева с принудительной вентиляцией, печи с рециркуляцией и многие другие системы.

• Нагреватели могут быть разработаны по индивидуальному заказу практически для любой системы обогрева с рабочей температурой до 400 ºC.

• Заказчики могут сами выбирать материал оболочки, напряжение, мощность, удельную мощность и физический размер или форму нагревателей, и мы предоставим конечный продукт в точном соответствии с их требованиями.

• Оболочка может быть выполнена из стали, нержавеющей стали, меди, материалов Incoloy и Inconel, никелированной стали и других металлических материалов.

Патронные нагревательные элементы — серия С

• Представляют собой удобный и эффективный способ обогрева штампов, плит, прессформ, инструментов с теплоизоляцией и горячих плит.

• Стандартные диаметры для отверстий 0,250’’, 0,5’’, 0,625’’, 0,75’’ и 1,297’’.

• В комплект поставки могут входить фитинги с резьбой, облегчающие процесс монтажа.

• Нагревательные элементы поставляются со стандартным напряжением 120 В или 240 В.

• Нагревательные элементы могут быть изготовлены с другим напряжением по индивидуальному заказу.

• Диапазон мощности составляет от 30 Вт до 5 кВт в зависимости от диаметра отверстий и длины нагревателя. Нагревательные элементы могут быть изготовлены с другой мощностью по индивидуальному заказу.

2. Нагревательные элементы и специализированные нагреватели

Пластинчатые нагреватели — серия FS, SD, SS

• Предназначены для использования в различных системах обогрева, включая системы обогрева поверхностей, системы обогрева рабочего воздуха, понижающие резисторы для трубопроводов на железных дорогах и батареях нагрузки, системы защиты от замерзания и многие другие.

• Могут быть оснащены ребрами для повышения теплоотдачи в воздух.

• Изготовлены из высококачественных материалов, включая провод высокого сопротивления из жаропрочного сплава и устойчивую к коррозии оболочку из стали с алюминиевым покрытием (максимальная температура оболочки составляет 538 °C или устойчивую к коррозии оболочку из нержавеющей стали (максимальная температура оболочки составляет 649 °C.

Нагреватели Calvane — серия FV

• Обеспечивают эффективный обогрев средств общественного транспорта, таких как железнодорожные вагоны и воздушные судна.

• Алюминиевая оболочка с цельноэкструдированными ребрами длиной до 120” и шириной 2,25’’ и 3,25’’.

• Нагреватели изготавливаются со стандартной мощностью в диапазоне от 500 до 1750 Вт.

• Могут быть установлены в кабельных каналах в системах с принудительной конвекцией.

• Патронные нагревательные элементы – серия C.

• Представляют собой удобный и эффективный способ обогрева штампов, плит, прессформ, инструментов с теплоизоляцией и горячих плит.

• Стандартные диаметры для отверстий 0,250’’, 0,5’’, 0,625’’, 0,75’’ и 1,297’’.

• В комплект поставки могут входить фитинги с резьбой, облегчающие процесс монтажа.

• Нагревательные элементы поставляются со стандартным напряжением 120 В или 240 В. Нагревательные элементы могут быть изготовлены с другим напряжением по индивидуальному заказу.

• Диапазон мощности составляет от 30 Вт до 5 кВт в зависимости от диаметра отверстий и длины нагревателя. Нагревательные элементы могут быть изготовлены с другой мощностью по индивидуальному заказу.

Другие нагревательные элементы и специализированные нагреватели

• Управляемый газовый нагреватель (серия PGH и PGHT).

• Трубчатые ленточные нагреватели (TBH и TBW).

• Ленточные нагреватели (серия BC).

• Литые нагреватели (серия MC).

• Нагреватели на горячей пластине (серия HPH).

• Барабанные нагреватели (серия D).

• Нагреватели болтов и штифтов.

3. Сложные технические устройства Caloritech

Циркуляционные нагреватели Caloritech

Циркуляционные нагреватели являются эквивалентами кожухотрубных теплообменников с тем отличием, что основной пучок производится с электрическими трубчатыми нагревательными элементами. Циркуляционные нагреватели применяются при необходимости нагреть рабочий поток до точно контролируемого установленного значения. Типичные области применения: перегревание воздуха/газа, предварительный нагрев масла, перегревание потока, предварительный нагрев топлива и другое. Циркуляционные нагреватели разрабатываются и производятся в соответствии со стандартом ASME секция III, класс 1, 2 или 3 и имеют штамп N в соответствии с требованиями норм и правил. Погружаемые обогреватели также разрабатываются и производятся в соответствии со стандартом ASME секция VIII, раздел 1 для не ядерных областей применения.

• Подходят для горизонтальной или вертикальной установки.
• Большой выбор дополнительных опций, таких как термостаты, термопары, фланцевые входы и выходы, а также защита от влаги и взрыва.
• В наличии большой выбор материалов для изготовления элементов и емкостей.
• Стандартная сертификация по стандарту CSA, имеются и другие разрешения, такие как CE, ATEX и EAC.

Технические характеристики

1. UL, CSA или IEC — проектирование и производство электротехнических конструкций
2. Проектирование и производство электротехнических конструкций для применения в опасных зонах.
3. Электронные сертификаты cCSAus, IECEX или знак CE.
4. ASME штамп N.
5. ASME штамп U.
6. Проведены проверки в соответствии со стандартом IEEE 323.
7. Конструкция из углеродистой стали и аустенитного сплава.
8. Разрабатывается и производится в одном месте.
9. Соответствие мировым стандартам.
10. Соответствие требованиям по эксплуатации в условиях присутствия взрывоопасных газов.
11. Сертификация международных органов.
12. Разработано и произведено в соответствии со строгой ядерной программой качества.
13. Разработано и произведено в соответствии со стандартом ASME.
14. Экономическая эффективность и повышенный срок службы.
15. Улучшенный контроль качества и своевременная поставка.

Циркуляционные нагреватели Caloritech — серия EX

• Обеспечивают линейный электрообогрев в системах обогрева с принудительной циркуляцией.

• Мощность нагревателей составляет от 0,6 до 5000 кВт. Также могут быть изготовлены наrреватели более высокой мощности.

• Изделия могут быть дополнительно оснащены термостатами, сварными деталями из нержавеющей стали и влагостойкими или взрывобезопасными корпусами. Для них также могут быть предусмотрены повышенные предельные значения рабочих характеристик.

• Устройства разрешено использовать с маркировкой U, U2 и N в зависимости от классификации кодов ASME.

Сборные циркуляционные нагреватели Caloritech

• Циркуляционный нагреватель в сочетании со специализированным блоком управления представляет собой готовую к эксплуатации систему обогрева.

• Устройство произведено по самым высоким в отрасли стандартам.

• Емкости высокого давления и нагреватели разрешено использовать с маркировкой U, U2 и N в зависимости от классификации кодов ASME

Панели управления Caloritech — серия СР

• Обеспечивает автоматическое управление технологическим процессом электрообогревателей.

• Традиционная конструкция обеспечивает повышенный срок службы.

• Максимальная сила тока 4000 ампер при напряжении 660 В.

• Блоки управления могут включать базовую систему SCR с управлением включением и отключением, контакторами и базовой нагрузкой и полную систему SCR.

Системы теплопередачи Caloritech — серия FX

• Обеспечивают обогрев при температуре до 375 ºC.

• Диапазон мощностей составляет от 15 до 3000 кВт, диапазон напряжений – от 380 до 660 В. Также могут быть изготовлены системы более высокой мощности.

• Типовые системы оснащены циркуляционными нагревателями низкой удельной мощности типа EX, установленными на стальную рамную конструкцию с насосами прямого привода и впускным, выпускным, обходным, спускным, наполнительным и перепускным клапанами.

• К прочим особенностям систем относятся фильтрация, приводные клапаны, емкости высокого давления и аппаратура.

• Емкости высокого давления и нагреватели разрешено использовать с маркировкой U, U2 и N в зависимости от классификации кодов ASME.

Взрывообезопасные нагреватели кабельных каналов Caloritech — серия XD

• Обогрев воздуха в опасных зонах, которые могут содержать взрывоопасные газы.

• Сверхпрочные оребренные трубчатые нагревательные элементы c ограждением, установленные в запатентованном клеммном корпусе x-Max Caloritech.

• Изделия могут иметь индивидуальные размер и мощность в соответствии с характеристиками кабельных каналов заказчика, а также они могут быть оснащены блоками управления.

• Стандартная мощность нагревателей составляет от 2,5 до 50 кВт. Температурный класс – T2D, T3A или T3B.

• Индивидуальные конструкции при необходимости использования повышенных значений мощности.

Нагреватели каналов для корпусов вентилей Caloritech — серия WXS

• Предназначены для обогрева внутренней части вентиля и предотвращения образования наледи на стенках вентиля, уплотнителей и концевых элементов.

• Стандартная мощность нагревателей составляет от 4 до 120 кВт. Также могут быть изготовлены нагреватели другой мощности.

• Особенности: устойчивый к атмосферным воздействиям нагреватель каналов, согласованный двигатель и осевой вентилятор с высоким статическим давлением, установленный в сверхпрочном корпусе из оцинкованной стали.

• Дополнительные средства управления: термостат, реагирующий на температуру окружающей среды, термостат, реагирующий на температуру выходящего воздуха, средство управления предельными значениями и дифференциальный выключатель давления.

4. Погружаемые нагреватели Caloritech

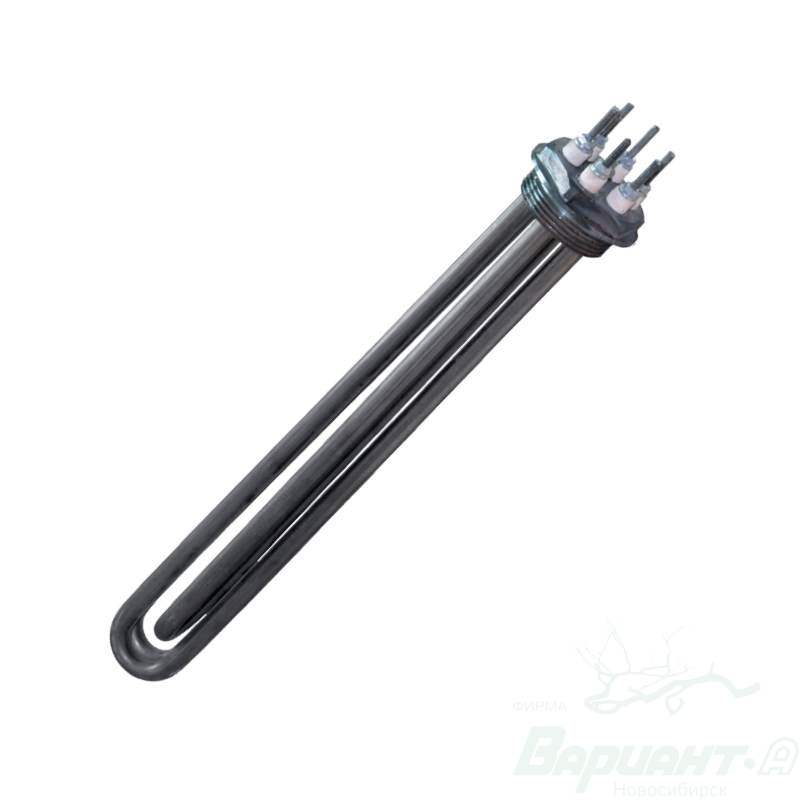

Ввинчивающиеся нагреватели Caloritech — серия CX

• Предназначены для систем обогрева воды, нефти, газа и слабоагрессивных жидкостей.

• Стандартные устройства включают в себя резьбовые пробки диаметром от 1» до 2,5». Нагреватели могут быть выполнены из меди, материалов Incoloy и Inconel, никелированной стали и других металлических материалов. Дополнительно устройства могут быть оснащены термостатом.

• Разрабатываемые индивидуально нагреватели могут иметь любое напряжение, вплоть до 660 В. Оболочка и пробка таких нагревателей могут быть выполнены из особых материалов.

• Нагреватели могут иметь универсальные, влагоустойчивые и взрывобезопасные клеммные корпуса.

• Устройства соответствуют требованиям глав 1 и 2 бюллетеня API 614.

Ключевые преимущества обогревателей с резьбовой пробкой Caloritech CX

• Широкий диапазон удельной мощности предусмотрен для подогрева любой жидкости.
• Разные типы устройства предоставляются в соответствии с классификацией на применения в зонах общего начения, NEMA 4, NEMA 4x и опасных зонах.
• Сертифицирован по стандартy UL. Под заказ доступны сертификаты CE, ATEX, IEC, EAC.
• Обогреватели поставляются с термостатами и без.

Фланцевые нагреватели Caloritech — серия CX

• Предназначены для систем обогрева воды, нефти, газа и слабоагрессивных жидкостей.

• Нагреватели выполнены в стандартном диапазоне размеров от 2,5’’ до 14’’ (размеры фланцев в соответствии с требованиями ANSI). Длина погружения составляет до 135’’. Изделия могут быть выполнены по индивидуальному заказу с требуемой заказчику длиной и диаметром до 50”.

• Диапазон напряжения составляет от 208 до 660 В.

• Устройство может быть оснащено корпусом со степенью защиты NEMA 4 для применения на открытом воздухе, взрывобезопасным клеммным корпусом для применения в опасных зонах и (или) огнестойким клеммным корпусом.

• Устройства разрешено использовать с маркировкой U, U2, S, H или NPT в зависимости от классификации кодов ASME .

Прикрепляемые к краю поверхности погружаемые нагреватели — серия DX,HX,QM

• Предназначены для систем обогрева жидкостей.

• Стандартный диапазон напряжения составляет от 208 до 660 В.

• Диапазон мощности составляет от 3 до 7,5 кВт для нагревателей с одним элементом и от 9 до 22,5 кВт для устройств с тремя элементами.

• Оболочка может быть выполнена из меди, материалов Incoloy и Inconel, никелированной стали и других металлических материалов. Муфта может быть выполнена из материала Teflon или из кварца.

Нагреватели, вставляемые в трубы — серия MX

• Предназначены для равномерного распределения тепла по емкости для хранения жид- костей высокой вязкости, таких как асфальт, меласса, смола, краска, клей, воск и нефть, не вызывая обжигание или коксование этих жидкостей.
• Стандартный диапазон напряжения составляет от 208 до 660 В.
• Устройство может быть оснащено корпусом со степенью защиты NEMA 4 для применения на открытом воздухе или взрывобезопасным клеммным корпусом для применения в опасных зонах.
• Стандартные нагреватели используют сверхпрочные элементы с оболочкой из сплава с фланцами диаметром 3’’ (150 фунтов) или резьбовые пробки стандарта NPT диаметром 2’’ с влагостойкими клеммными корпусами.
• Дополнительные функции: сборные системы управления, индивидуальная мощность или напряжение, встроенные термостаты, повышенные предельные значения и взрывобезопасные корпуса.

Нагреватели URN — серия TX

• Предназначены для использования в столах с паровым обогревом, кофеварочных машинах, чайниках и перколяторах.

• Устройства поставляются со стандартным напряжением 120 В, 208 В и 240 В.

• Стандартная мощность составляет от 1 до 7,5 кВт.

• Стандартное оснащение: медный монтажный фланец, полностью смонтированные на заводе-изготовителе медные элементы и уплотнительные кольца.

• Дополнительное оснащение и функции: быстрое аварийное отключение по достижении нижних минимальных значений, индивидуальные материалы оболочки, индивидуальные показатели напряжения и мощности.

Фланцевые обогреватели Caloritech FPH

Фланцевый трубчатый вставной обогреватель Caloritech FPH (который также называется вставным обогревателем резервуаров) имеет уникальную конструкцию, позволяющую использовать его для обогрева резервуаров для хранения, которые содержат вязкие, коррозионные и теплочувствительные материалы, включая битум, смолу, топливо, масла, краску и клей.

Обогреватель FPH представляет собой безопасное, недорогое и не требующее частого обслуживания решение для обогрева резервуаров. Поскольку нагревательные элементы этого обогревателя заключены в герметичную трубную вставку, они не вступают в прямой контакт с обогреваемым продуктом, благодаря чему нагревательные элементы могут быть извлечены из резервуара для проведения обслуживания, в то время как эксплуатация резервуара и его содержимого может быть продолжена.

Ключевые особенности

• Обогреватель обеспечивает замену трубок обогрева, не требуя опустошения содержимого резервуара.
• Мы предлагаем стандартные панели управления и панели управления , разработанные по индивидуальному проекту.
• Сертификация для применения в опасных зонах класс I, температурный класс Т1-Т6.

5. Обогреватели воздуха и помещений

Нагревательные агрегаты с принудительной подачей воздуха — серия GE

• Предназначены для использования в обычных системах обогрева промышленных и коммерческих помещений.

• Корпус с фосфатным эпоксидным покрытием из стали толщиной 18.

• Дополнительное оснащение, устанавливаемое на заводе-изготовителе в соответствии с требованиями заказчика, включая термостаты, средства управления и кронштейн для настенного монтажа.

• 35 моделей, диапазон мощностей которых составляет от 2 до 40 кВт, а диапазон напряжений — от 208 до 600 В

Сверхпрочные нагревательные агрегаты с принудительной подачей воздуха — серия GX

• Предназначены для использования в суровых условиях эксплуатации в промышленных средах.

• Сверхпрочная конструкция позволяет снизить расходы вследствие простоя и расходы на обслуживание, которые обычно сопровождают нагреватели стандартной конструкции.

• 18 моделей, диапазон мощностей которых составляет от 15 до 50 кВт, а диапазон напряжений — от 208 до 600 В.

• В устройствах мощностью 40 кВт и 50 кВт предусмотрена раздельная нагрузка (50 %) для систем управления энергопотреблением с дистанционным управлением.

Нагреватели инфракрасного излучения — серия OK

• Предназначены для систем обогрева бытовых помещений.

• Могут быть оснащены элементами из материала Incoloy, трубчатыми элементами из кварца или ультрафиолетовой лампой в зависимости от области применения.

• Диапазон мощности составляет от 0,5 до 10 кВт, диапазон напряжений — от 120 до 600 В.

• Устойчивые к коррозии влагозащищенные нагреватели CR1 Triton.

• Предназначены для использования в неопасных промышленных средах с повышенным уровнем влажности.

• Конструкция со степенью защиты NEMA Type 4X обеспечивает повышенную безопасность и защиту от проникновения воды.

• Лопатка вентилятора с эпоксидным покрытием и корпус из нержавеющей стали толщиной 16 обеспечивают повышенную устойчивость к коррозии.

• 37 моделей, диапазон мощностей которых составляет от 13 до 39 кВт, а диапазон напряжений — от 208 до 600 В.

• Изготавливаемые по индивидуальному заказу нагревательные элементы со спиральными ребрами из нержавеющей стали обеспечивают оптимальное распределение тепла и защиту от коррозии.

• Корпус со степенью защиты Type 4X в соответствии со стандартом UL позволяет использовать устройство на танкерах и средствах береговой охраны.

• Могут использоваться на автомойках и во влажных зонах.

• Выдерживают воздействие распыленной струи воды давлением до 70 фунтов на кв. дюйм (483 кПа).

Нагревательные панелей и корпусов — серия PH и PXFT

• Предназначены для защиты панелей управления от конденсации и замерзания.

• Нагреватель PH изготавливается в четырех вариантах мощности (от 125 до 800 Вт).

• Он использует вентилятор для циркуляции воздуха по панели, что позволяет избежать перекоса температур.

• Нагреватель PXFT представляет собой нагреватель с естественной конвекцией. Диапазон мощности устройства составляет от 50 до 600 Вт.

• Оба типа устройства оснащены встроенными термостатами.

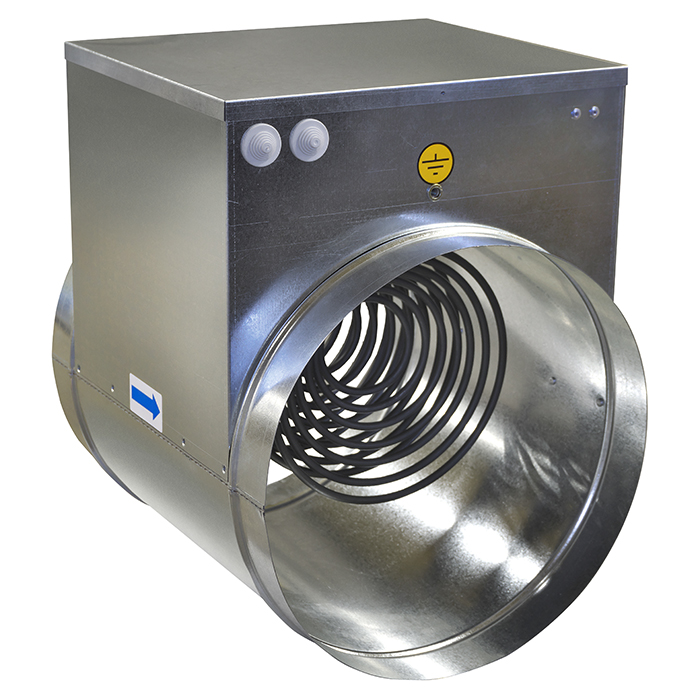

Нагреватели коммерческих каналов — серия DI и DF

• Предназначены для таких систем, как системы обработки кондиционированного воздуха, системы предварительного обогрева воздуха, вспомогательные системы с тепловым насосом и системы обогрева рециркулирующего воздуха.

• Конструкция с фланцем или вставкой для канала с трубчатыми или оребренными трубчатыми элементами.

• Диапазон мощности составляет до 120 кВт, диапазон напряжений — от 120 до 600 В.

• Отдельно могут быть изготовлены нагреватели более высокой мощности.

Нагреватели промышленных каналов — серия WX

• Предназначены для установки в промышленных каналах для обогрева воздуха или других неопасных газов.

• Сменные элементы облегчают процесс обслуживания.

• Могут использоваться при температуре выходящего воздуха до 600 ºC.

• Диапазон мощности составляет от 6 до 84 кВт, диапазон напряжений — от 208 до 600 В.

• Отдельно могут быть изготовлены нагреватели более высокой мощности.

Нагреватели инфракрасного излучения — серия ОК

• Предназначены для систем обогрева бытовых помещений.

• Могут быть оснащены элементами из материала Incoloy, трубчатыми элементами из кварца или ультрафиолетовой лампой в зависимости от области применения.

• Диапазон мощности составляет от 0,5 до 10 кВт, диапазон напряжений — от 120 до 600 В.

6. Котлы Caloritech

Водогрейные котлы — серия VWB и HWB

• Предназначены для обогрева промышленных, бытовых и коммерческих помещений, обогрева полов излучением и автомоек.

• Безопасный, бесшумный и надежный источник горячей воды.

• Доступны модели мощностью от 150 до 5000 кВт с давлением до 2500 фунтов на кв. дюйм.

• Устройства имеют разрешение CSA. Они разработаны и произведены в соответствии с требованиями последней версии стандартов ASME.

•По запросу также может быть предоставлен документ, подтверждающий соответствие требованиям по обеспечению качества SELO.

Паровые котлы — серия VSB и HSB

• Производят технологический пар для коммерческого и промышленного применения, включая системы мойки, системы химической очистки, автоклавы, нагревательные емкости с оболочкой и другое оборудование.

• Полностью собранные системы представляют собой безопасный, универсальный и удобный в использовании источник тепла на основе пара низкого или высокого давления.

• Котлы Caloritech отличаются экономным водопотреблением, за счет чего обеспечивается их быстродействие.

• Доступны модели мощностью от 9 до 5000 кВт с давлением до 2500 фунтов на кв. дюйм.

• Устройства имеют разрешение CSA. Они разработаны и произведены в соответствии с требованиями последней версии стандартов ASME.

• По запросу также может быть предоставлен документ, подтверждающий соответствие требованиям по обеспечению качества SELO.

борные циркуляционные нагреватели — серия CWCB

• Предназначены для установки в циркуляционных системах в условиях ограниченного пространства.

• Типичные области применения включают в себя системы обогрева коммерческих бассейнов, водоподогреватели системы водяного отопления жилых зданий, вспомогательные подогреватели для коммерческих посудомоечных машин и топки коммерческих водогрейных котлов для обогрева бытовых и промышленных помещений.

• Доступны модели мощностью от 6 до 60 кВт с давлением до 125 фунтов на кв. дюйм.

• Стандартное оснащение включает в себя оцинкованный корпус, выполненный в соответствии с требованиями последней версии стандарта ASME, впускной, выпускной и спускной патрубки, сверхпрочные фланцевые элементы с медной оболочкой и полностью смонтированную на заводе-изготовителе панель управления.

Сменные фланцевые нагреватели котлов — серия CX

• Используются в качестве сменных деталей для котлов.

• Предлагаемый ассортимент включает модели разных размеров и стилей в соответствии с характеристиками разных котлов, включая котлы с прямоугольными, квадратными и круглыми фланцами.

7. Нагреватели для общественного транспорта Caloritech

Электрообогреватели кабин Calvane — серия RCH-1

• Состоит из шести нагревателей 333W Calvane расположенных в шахматном порядке, и центробежного вентилятора 250 CFM.

• Малый вес: 13 фунтов (6,35 кг), низкий профиль: глубина 5 футов (152 см).

• Номинальные характеристики: 208 В, 3-фазный, 60 Гц, 2 кВт.

Потолочные обогреватели Thermon — серия DFF и DIF

• Дополнительные оребренные трубчатые элементы и трубчатые элементы без ребер.

• Полная защита от механических ударов, вибрации и разламывания.

• Провод сопротивления, полностью заключенный в корпус, благодаря чему он не провисает, не окисляется и не портится.

• Спиральный провод сопротивления из сплава расположен по центру и помещен в корпус из высококомпактного оксида магния, заключенный в металлическую оболочку.

Потолочные обогреватели Caloritech HVAC (открытая спираль) — серия DOF

• Открытая спираль обеспечивает очень низкий перепад статического давления, благодаря чему требования к мощности используемого вентилятора становятся не такими строгими.

• Малая масса элементов приводит к образованию относительно небольшого количества остаточного тепла при выключении вентилятора, что снижает тепловое воздействие на окружающие материалы.

Обогреватели полов для железнодорожного транспорта — серия FV

• Особенности: низкая удельная мощность, быстрые периоды пуска и охлаждения, отсутствие магнитного шума, низкие перепады давления, стойкость к ударным нагрузкам, виброустойчивость, возможность применения изоляции при использовании в условиях высокого напряжения.

• Исключительно малый вес: всего от 0,2 до 0,3 фунта на фут.

• При использовании в условиях напряжения питания в номинальном диапазоне 600 В пользователям могут быть предложены керамические дистанционные изоляторы.

Обогреватели порогов Caloritech

• B обогревателях применяется уникальный нагревательный элемент CALBAR.

• Изделия герметизированы.

• Обогреватели могут быть разработаны в соответствии с требованиями заказчика и снабжены монтажными элементами, позволяющими осуществлять их монтаж в условиях существующих порогов.

• Обогреватели могут быть установлены в пороговые профили на заводе-изготовитель.

Обогреватели полов для железнодорожного транспорта (пластинчатые) — серия SD

• Производятся с оболочкой из алитированной стали и из нержавеющей стали.

• Диапазон мощности составляет от 100 Вт до 1250 Вт при использовании оболочки из алитированной стали и от 100 Вт до 1500 Вт при использовании оболочки из нержавеющей стали в зависимости от размера обогревателя.

• Общая максимальная длина составляет 42,5’’, эффективная максимальная длина составляет 39’’.

• Номинальное напряжение: 120 В или 240 В в зависимости от размера.

• Модели с поддержкой высокого напряжения имеют номинальное напряжение 600 В при использовании добавочных изоляторов.

Электрические нагреватели и элементы

Ленточные нагреватели

Ленточные нагреватели используются для нагрева (в основном) цилиндрических поверхностей и доступны в нескольких конструктивных исполнениях для работы в различных условиях эксплуатации.

Картриджные нагреватели

Обычно вставляются в просверленные отверстия для нагрева плит и форм или используются в качестве погружных нагревателей жидкости.

Литые нагреватели

Используемые в производстве пластмасс, подогрева продуктов питания, производстве полупроводников и других отраслях, литые тепловые компоненты изготавливаются из алюминиевых и бронзовых сплавов и могут быть изготовлены в широких пределах.

Нагреватели из керамического волокна

Источник тепла в сочетании с высокотемпературной изоляцией позволяет работать при высоких рабочих температурах до 2012°F/1100°C. Более высокие номинальные температуры до 2192°F/1200°C доступны в ограниченном количестве конструкций.

Спиральные и кабельные нагреватели

Гибкость кабеля с минеральной изоляцией позволяет наматывать нагреватель Mightyband®, формировать его, оборачивать вокруг трубы или использовать прямо. Он также может быть отлит из металла или приварен к деталям машин.

Нагреватели бочек

Ускорьте поток твердых и полутвердых материалов внутри промышленных бочек с помощью нагревателя бочек Tempco. У нас есть пять барабанных нагревателей и два метода нагрева материалов: погружение в барабан или нагрев снаружи барабана.

Обогреватели корпусов

Предназначены для защиты широкого спектра применений от низких температур, конденсации и коррозии.

Гибкие нагреватели

Способные работать с превосходными характеристиками во многих неблагоприятных условиях, низкая тепловая масса гибких нагревателей позволяет использовать их в приложениях, где пространство для размещения нагревателя ограничено, а вес имеет значение.

Кабель для обогрева

Кабели для обогрева используются для противодействия потерям тепла из систем технологических трубопроводов.

Инфракрасные обогреватели

Энергия инфракрасного излучения может доставляться в концентрированные зоны с очень высокой скоростью с помощью отдельных обогревателей или массивов обогревателей.

Технологические нагреватели

От базовых жидкостных погружных нагревателей до высокотехнологичных систем технологического нагрева «под ключ» — эти нагреватели разработаны для соответствия вашему производственному процессу.

Системы кожухов

Наши кожухи с воздушным охлаждением «под ключ» обеспечивают эффективный нагрев и охлаждение цилиндров пластиковых экструдеров.

Ленточные нагреватели

Используются для поверхностного нагрева резервуаров, в качестве источника тепла в промышленных печах и для нагрева воздуха или других инертных газов.

Нагреватели резервуаров

Мы предлагаем широкий ассортимент нагревателей резервуаров и химических ванн для удовлетворения ваших потребностей.

Трубчатые нагреватели

Доступные в различных диаметрах, длинах и материалах оболочки, эти нагреватели могут иметь практически любую форму и могут быть припаяны или приварены к любой металлической поверхности.Выберите оребренные нагреватели или нагреватели для безлинейных пресс-форм для конкретного применения.

Трубчатые нагревательные элементы | Прямые и фигурные нагревательные элементы

Физические и электрические характеристики

Длина

Нагреваемая среда	Температура процесса °F (°C)	Материал оболочки	Макс. Плотность в ваттах Вт/дюйм2 (Вт/см2)
ТВЕРДЫЕ ВЕЩЕСТВА
Зажим на металл	До 500 (260) К 1000 (540)	Инколой ®	20 (3) 10 (1,5)
Фрезерованные пресс-формы	До 500 (260) На номер 1000 (540)	Инколой ®	60 (9) 30 (4.5)
Вакуумные плиты	До 650 (345) К 1000 (540)	Алюминий, нержавеющая сталь Инколой ® или Инконель ®	40 (6) 20 (3)
ЖИДКОСТИ
Чистая питьевая вода	К 212 (100) К 500 (260)	Медь Инколой ®	60 — 90 (9 — 14) 30 — 40 (4.5 — 6)
Вода De-I	К 212 (100)	316SS	60 (9)
Технологическая вода и Сильно разбавленные коррозионные вещества	До 200 (95)	304SS или инколой ®	48 (7,5)
Слабые или разбавленные кислоты и Щелочи	До 200 (95)	Инколой ® , нержавеющая сталь 316 или Инконель ®	15-23 (2. 3 — 3,5)
Масла (в зависимости от типа и использования)	50 — 600 (10-315)	Сталь 6 — 23	(1 — 3,5)
ВОЗДУХ
Духовки с естественной конвекцией	До 700 (370) К 1200 (650)	Инколой ®	30 (4,5) 10 (2,3)
Поток воздуха @ Мин.500 футов в минуту	До 800 (425) К 1000 (650)	Инколой ®	30 (4,5) 23 (3,5)

ТИП R МОНТАЖ — Фиксирующие шайбы

Диаметр нагревателя	А	Б
0. 260 дюймов	3/4″	Укажите
0,315″	5/8″	Укажите
0,375 дюйма	3/4″	Укажите
0,430″	3/4″	Укажите
0,475 дюйма	3/4″	Укажите

МОНТАЖ ТИП K — Монтажный кронштейн

Укажите все необходимые размеры и допуски.

КРЕПЛЕНИЕ ТИПА F — Монтажный фланец

Укажите все необходимые размеры и допуски.

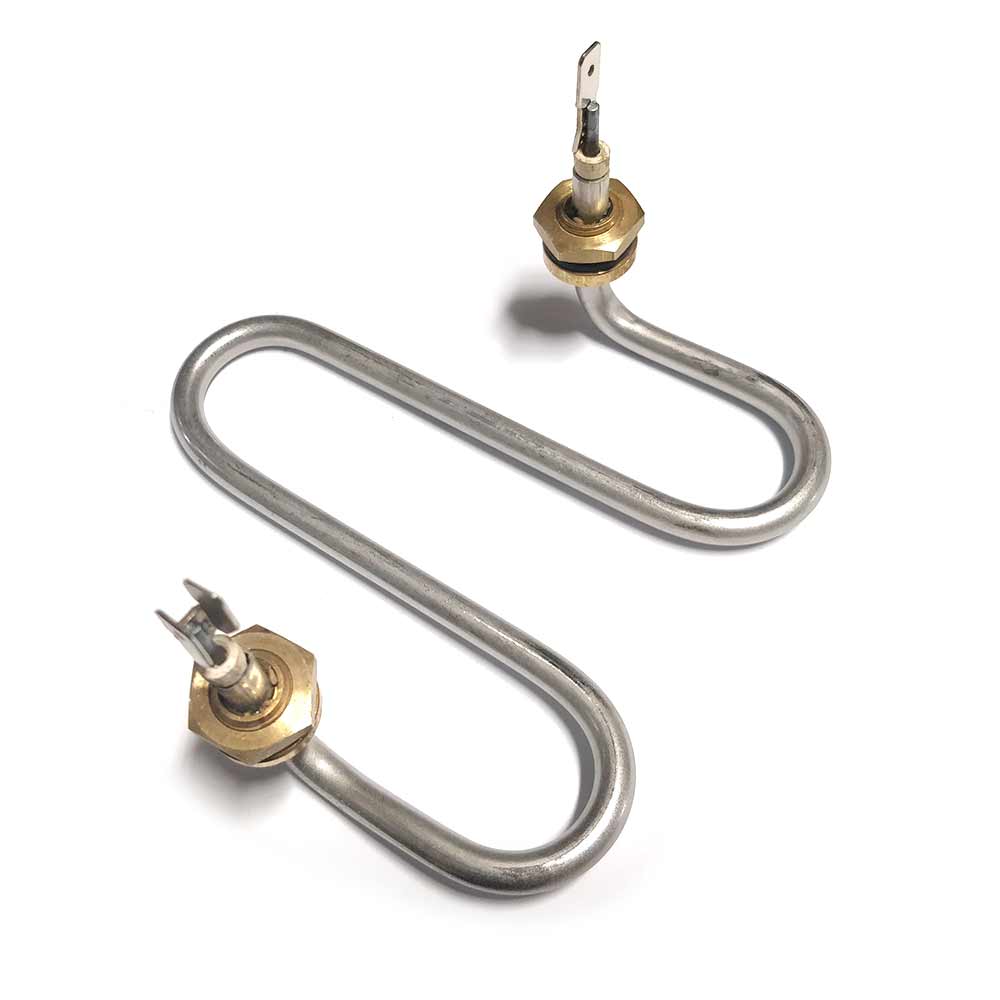

КРЕПЛЕНИЕ ТИПА B — Резьбовые фитинги для переборки

Диаметр	Резьба	А	Б	С
0. 260 дюймов	1/2 — 20	3/4″	5/8″	3/4″
0,315″	1/2 — 20	3/4″	5/8″	3/4″
0,375 дюйма	5/8 — 18	15/16″	3/4″	7/8″
0,430″	5/8 — 18	15/16″	3/4″	7/8″
0.475 дюймов	3/4 — 20	1″	7/8″	1″

Варианты подключения трубчатого нагревателя

КОНТАКТ ТИПА S — Резьбовой штифт с керамическим изолятором.

НАКОНЕЧНИК ТИПА S1 — Наконечник с резьбовой шпилькой с многослойной слюдой.

СОЕДИНЕНИЕ ТИПА L — Клемма с винтовым наконечником.

Размер винта	Диаметр	А	Вт
#8-32	К 0. 315 дюймов	7/8″	5/16″
#10-32	0,375″ и выше	1 1/16″	7/16″
Максимум 240 В

Примечание. Если требуется защитный армированный кабель (шланг), проконсультируйтесь с заводом-изготовителем.

Варианты уплотнений для трубчатых нагревательных элементов

ВАРИАНТ УПЛОТНЕНИЯ ТИПА G — силиконовое конформное покрытие — общая защита, пористое, максимальная температура 220°F (105°C)

ВАРИАНТ УПЛОТНЕНИЯ ТИПА E — эпоксидное уплотнение — устойчиво к влаге и загрязнениям (лучший выбор для долговременной влагостойкости), низкая пористость, максимальная температура 450°F (230°C)

ВАРИАНТ УПЛОТНЕНИЯ ТИПА V — Силикон RTV — Защита от влаги и загрязнений, пористый, макс. температура 400°F (200°C)

ВАРИАНТ УПЛОТНЕНИЯ ТИПА M — Силиконовая резина поверх формы, макс. температура 300°F (150°F)

Герметичная защитная трубка обеспечивает неразъемное соединение между изоляцией провода, уплотнением и защитным кожухом, которое может потребоваться.

Тип PS — провод с силиконовым покрытием RTV и силиконовой изоляцией. Тип PP — подводящий провод с эпоксидным покрытием и подводящий провод с изоляцией из стекловолокна. Тип PT — подводящий провод с эпоксидным покрытием и подводящий провод с тефлоновой изоляцией.

ВАРИАНТ УПЛОТНЕНИЯ ТИП HS — Герметичные клеммы керамика-металл, макс. температура 1000°F (540°C)

Необогреваемая длина — Необогреваемая длина может варьироваться в зависимости от требований применения. Более длинные ненагреваемые секции часто используются для охлаждения области соединения или для сосредоточения выделения тепла в определенной области нагреваемой детали или среды.

Распределенная мощность — Трубчатые нагреватели Durex могут быть изготовлены по индивидуальному заказу для изменения удельной мощности по длине нагревателя. Это помогает обеспечить однородность температуры внутри пресс-формы или компенсировать потери тепла вблизи концов.

Обработка и отделка оболочки — Для трубчатых нагревателей, которые будут изгибаться в полевых условиях, обязательно укажите в заказе «полный отжиг». Для фармацевтических и других «чистых» применений может быть поставлена ​​отделка светлым отжигом.Также доступна, в зависимости от конфигурации, пассивация оболочки, которая удаляет любое свободное железо, которое может оставить пятна или ржавчину на поверхности оболочки.

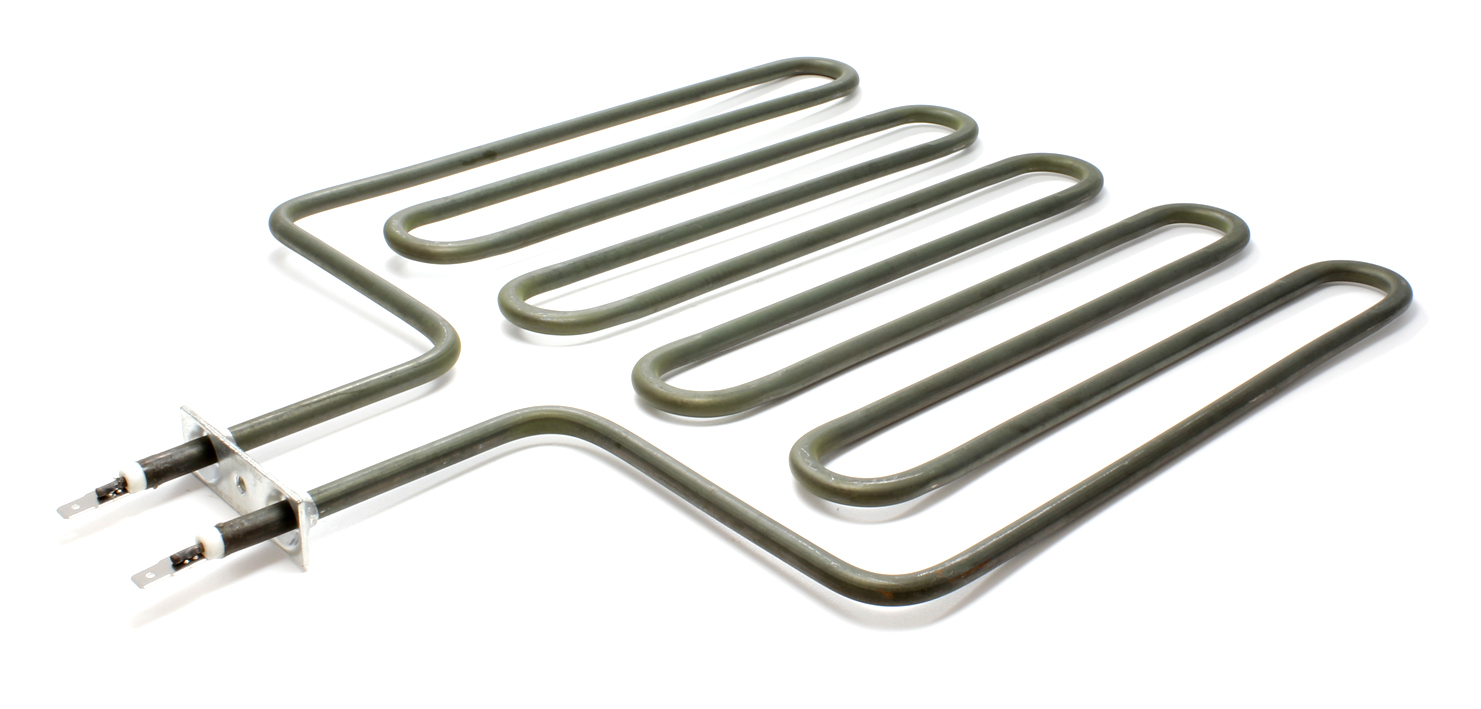

Трубчатые нагревательные элементы могут иметь 2-х и 3-х мерную форму, чтобы лучше соответствовать требованиям применения. Обеспечьте возможность увеличения размеров до 10 % из-за теплового расширения и обеспечьте достаточную поддержку для предотвращения провисания нагревательного элемента из-за высоких температур. Если требуется гибка прямых элементов в полевых условиях, перед гибкой свяжитесь с Durex Industries для получения инструкций по гибке в полевых условиях. Кроме того, укажите «полный отжиг оболочки», чтобы учесть изгиб в полевых условиях.

Допуски на изгиб для Incoloy ^® и элементов оболочки из нержавеющей стали

Ссылка на данные сгиба	Диаметр нагревателя
	0,260″	0,315″	0,375″	0.430″	0,475 дюйма	0,490 дюйма
Стандарт минимального радиуса изгиба	0,437 дюйма	0,562 дюйма	0,687 дюйма	0,75 дюйма	0,812 дюйма	0,875 дюйма
Минимальный радиус изгиба с подавленным изгибом	0,375 дюйма	0,50 дюйма	0,562 дюйма	0.625 дюймов	0,687 дюйма	0,75 дюйма
Стандартные допуски на изгиб	1/8″	1/8″	1/8″	1/8″	1/8″	1/8″
Специальные допуски на изгиб	1/16″	1/16″	1/16″	1/16″	1/16″	1/16″
Прецизионные допуски на изгиб с инструментами	0. 005″	0,005 дюйма	0,005 дюйма	0,005 дюйма	0,005 дюйма	0,005 дюйма

Примечание. Для стальных и медных элементов оболочки возможны меньшие радиусы изгиба. Для получения дополнительной информации обратитесь в компанию Durex Industries.

Трубчатые нагревательные элементы Руководство по применению

Нагрев металлических деталей

Ниже приведены методы установки для нагрева металлов в порядке от лучшего к наименее эффективному.

Durex Industries рекомендует запрессовывать трубчатый нагревательный элемент в пластины с фрезерованными канавками для увеличения срока службы нагревателя. Убедитесь, что все нагретые части нагревателя соприкасаются с деталью. Для повышения теплопередачи следует использовать цемент для теплопередачи. Если используются хомуты, они должны располагаться близко друг к другу и не затягиваться слишком сильно, чтобы обеспечить хороший контакт нагревателя с деталью. Допускается увеличение длины до 10 % из-за теплового расширения при нагреве.

Нагревающие жидкости

Нагрев воздуха и газов

Лучистое отопление и пылесосы

Трубчатые нагреватели, используемые для лучистого нагрева, обычно используют отражатели для направления тепловой энергии на нагреваемую деталь.Это хорошо работает для обогрева, сушки и отверждения. Однако при использовании нагревателей в вакууме передача тепла происходит только за счет излучения, поэтому уменьшите удельную мощность на 20–30 % по сравнению с воздушным нагревом. Алюминиевая оболочка, а также нагреватели с оболочкой из инконеля® обычно используются с вакуумными проходными узлами. Durex Industries может тестировать и измерять скорость вакуумной утечки вплоть до 8×10-8 SCCS He (3×10-6 Па 1/с).

Типы нагревательных элементов

Нагревательный элемент преобразует электрическую энергию в тепло в процессе нагрева Джоулей .Джоулев нагрев происходит, когда электрический ток, проходящий через электрический элемент, сталкивается с сопротивлением, что приводит к нагреву электрического элемента. Этот процесс не зависит от направления тока, проходящего через него.

Различные типы нагревательных элементов можно классифицировать на основе материала, используемого для их изготовления, который придает им соответствующие характеристики

1. Основные типы нагревательных элементов:
   1. Металлические нагревательные элементы
   2. Керамические и полупроводниковые нагревательные элементы Нагревательные элементы
   3. Полимерные нагревательные элементы PTC
2. Композитные нагревательные элементы
3. Комбинированные системы нагревательных элементов

Металлические нагревательные элементы

), или полоска провода, которая выделяет тепло, как нить накала лампы.

Сплав FeCrAl: сплавы FeCrAl или железо-хром-алюминиевые сплавы представляют собой ферромагнитные сплавы, свойства электрического сопротивления которых аналогичны характеристикам никель-хромовых сплавов, что делает их подходящими для электрообогрева. Хотя отсутствие никеля делает их дешевле, чем никель-хромовые сплавы, это также делает их более подверженными коррозии. Эта линейка электрических нагревательных элементов FeCrAl имеет самый широкий рынок.

Керамические и полупроводниковые нагревательные элементы

• Нагревательные элементы из дисилицида молибдена: дисилицид молибдена (MoSi2) интерметаллическое соединение, силицид молибдена, представляет собой огнеупорную керамику, в основном используемую в нагревательных элементах. Он имеет умеренную плотность, температуру плавления 2030 °C и является электропроводным. При высоких температурах образует пассивирующий слой диоксида кремния, предохраняющий его от дальнейшего окисления.Применения этого типа нагревательных элементов включают печи для термообработки, производство стекла, спекание керамики и полупроводниковые печи.
• Нагревательные элементы из карбида кремния: Нагревательные элементы из карбида кремния обеспечивают более высокие рабочие температуры по сравнению с металлическими нагревателями. Нагревательные элементы из карбида кремния сегодня используются при термообработке металлов, плавке стекла и цветных металлов, производстве керамики, производстве флоат-стекла, производстве электронных компонентов, пилотных ламп, запальников газовых нагревателей и т. д.

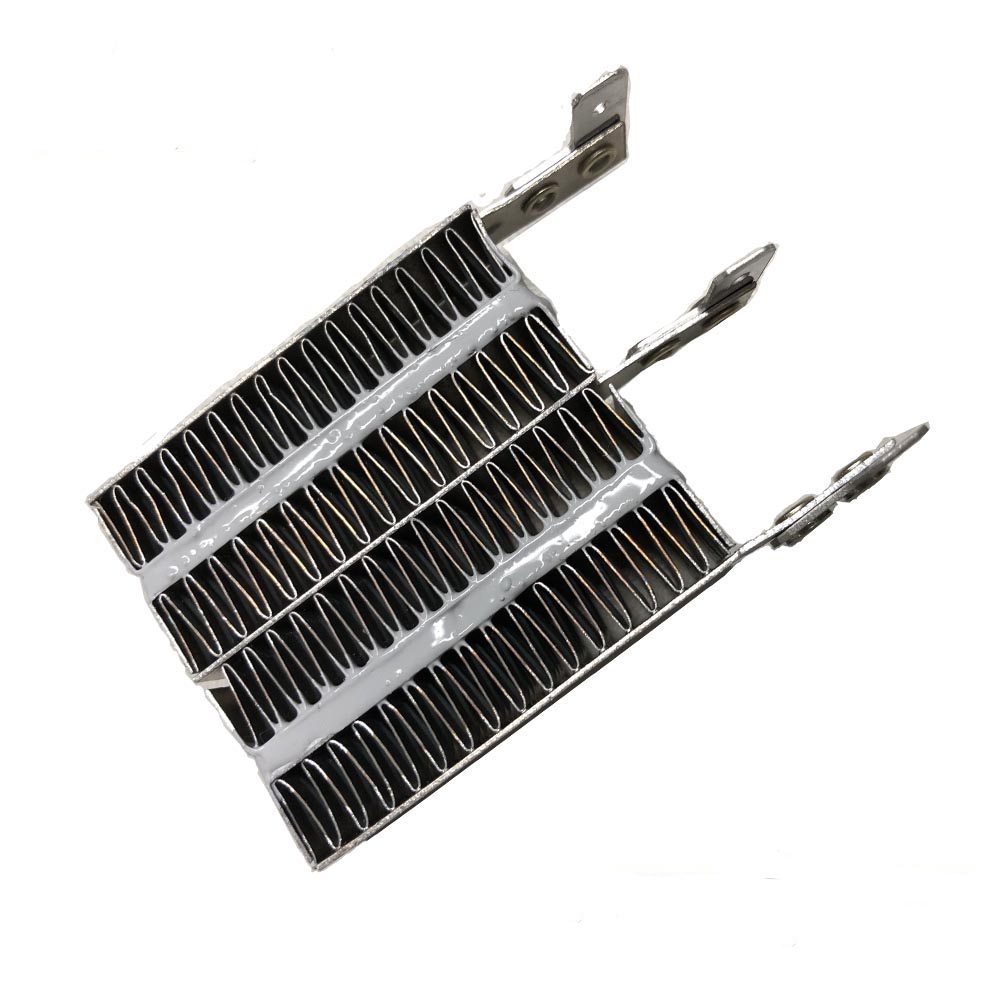

• Керамические нагревательные элементы PTC: Керамические материалы PTC названы так за их положительный термический коэффициент сопротивления. Положительный температурный коэффициент нагревательных материалов, часто композитов титаната бария и титаната свинца, означает, что их сопротивление увеличивается при нагревании. В то время как большинство керамик имеют отрицательный температурный коэффициент, эти материалы имеют сильно нелинейную тепловую реакцию. Выше пороговой температуры, зависящей от состава, их сопротивление быстро увеличивается при нагревании.Такое поведение заставляет материал действовать как собственный термостат, потому что ток проходит, когда он холодный, и не проходит, когда он горячий.
• Кварцевые галогенные элементы: Кварцевые галогенные нагреватели также используются для обеспечения лучистого нагрева и охлаждения. Эти эмиттеры нагреваются и остывают в течение нескольких секунд, что делает их особенно подходящими для систем, требующих короткого времени цикла. Тепловая мощность также очень высока, что делает эти нагреватели полезными при высокой потребности в тепле или в быстро меняющихся процессах, таких как бумага, процессы и т. д.

Толстопленочные нагревательные элементы

Толстопленочные нагревательные элементы представляют собой резистивные нагревательные элементы, которые можно печатать на тонкой подложке. Толстопленочные нагревательные элементы имеют преимущества перед обычными резистивными элементами в металлической оболочке. Толстопленочные нагревательные элементы характеризуются низким форм-фактором, улучшенной однородностью температуры, быстрым тепловым откликом из-за малой тепловой массы, низким энергопотреблением, высокой удельной мощностью и широким диапазоном совместимости напряжений.Как правило, толстопленочные нагревательные элементы печатаются на плоских подложках и трубках с различными рисунками нагревателей. Схемы толстопленочных нагревателей легко настраиваются в зависимости от поверхностного сопротивления печатной резисторной пасты.

Эти нагреватели могут быть напечатаны на различных подложках, включая металл, керамику, стекло, полимер с использованием толстопленочных паст из металла или сплава. Наиболее распространенными подложками, используемыми для печати толстопленочных нагревателей, являются алюминий, нержавеющая сталь и листы слюды из мусковита или флогопита.Эксплуатационные характеристики и использование этих нагревателей сильно различаются в зависимости от того, какие материалы подложки выбраны. В первую очередь это связано с тепловыми характеристиками подложки нагревателя.

Существует несколько обычных применений толстопленочных нагревателей. Для большинства применений тепловые характеристики и распределение температуры являются двумя ключевыми конструктивными параметрами. Чтобы избежать каких-либо горячих точек и поддерживать равномерное распределение температуры, конструкцию схемы можно оптимизировать, изменив плотность мощности цепи резистора.Оптимизированная конструкция нагревателя помогает контролировать мощность нагревателя и модулировать температуру. Их можно использовать в вафельницах, термопечатающих головках, водонагревателях, электронагревательных плитах, отпаривателях для белья, чайниках, увлажнителях, бойлерах, кроватях с подогревом, термосварочных устройствах, утюгах для тканей, выпрямителях для волос, 3D-принтерах, сушилках для белья, клеевые пистолеты, лабораторное оборудование, устройства для предотвращения запотевания, автомобильные зеркала, устройства для предотвращения обледенения, поддоны для подогрева, теплообменники и т. д.

Толстопленочные нагреватели в основном можно охарактеризовать по двум подкатегориям – на основе отрицательного температурного коэффициента (NTC) или положительного температурного коэффициента (PTC). о влиянии повышения температуры на сопротивление элемента.

• Нагреватели NTC или нагреватели с отрицательным температурным коэффициентом характеризуются уменьшением сопротивления по мере увеличения температуры нагревателя, обеспечивая более высокую выходную мощность при более высоких температурах для заданного входного напряжения. Нагреватели типа NTC обычно требуют термостата или термопары для контроля разгона нагревателя. Нагреватели NTC используются там, где требуется быстрое повышение температуры нагревателя до заданного заданного значения.
• Нагреватели PTC или нагреватели с положительным температурным коэффициентом ведут себя противоположным образом, увеличивая сопротивление и уменьшая мощность нагревателя при повышенных температурах. Эта характеристика нагревателей PTC делает их саморегулирующимися, поскольку их выходная мощность достигает насыщения при фиксированной температуре.

Полимерные нагревательные элементы с ПТКС

Резистивные нагреватели могут быть изготовлены из проводящих резиновых материалов с ПТКС, удельное сопротивление которых экспоненциально возрастает с повышением температуры. Такие резистивные нагреватели производят большую мощность, они холодны и быстро нагреваются до постоянной температуры. Из-за этого экспоненциально увеличивающегося удельного сопротивления при нагреве резиновый резистивный нагреватель PTC никогда не может нагреться до более высокой температуры, чем эта температура.Выше этой температуры резина действует как электрический изолятор. Эту температуру можно выбрать во время производства каучука, обычно она находится в диапазоне от 0°C до 80°C.

Полимерные нагревательные элементы PTC представляют собой точечные саморегулирующиеся нагреватели и саморегулирующиеся нагреватели. Саморегулирующийся означает, что каждая точка нагревателя независимо поддерживает постоянную температуру без необходимости регулирования электроники. Самоограничение означает, что нагреватель никогда не может превысить определенную температуру в любой точке и не требует защиты от перегрева.

Композитные нагревательные элементы

• Трубчатые нагревательные элементы с оболочкой : Трубчатые или покрытые оболочкой элементы обычно состоят из тонкой спирали из никель-хромового резистивного нагревательного сплава, который расположен внутри металлической трубки из меди или сплавов нержавеющей стали, таких как сплав NiCrFe ) и изолирован порошком оксида магния. Чтобы предотвратить попадание влаги в гигроскопический изолятор, концы элемента снабжены шариками из изоляционного материала, такого как керамика или силиконовый каучук, или их комбинации.Трубка проходит через матрицу для сжатия порошка и максимальной передачи тепла. Эти нагревательные элементы могут иметь форму прямого стержня, как в тостерных печах, или изогнутые в форме, чтобы охватывать нагреваемую область, например, в электрических духовках, электрических плитах и ​​автоматических кофеварках.
• Нагревательные элементы с трафаретной печатью : Эти нагревательные элементы представляют собой трафаретные металлокерамические дорожки, нанесенные на металлические (обычно стальные) пластины с керамической изоляцией.Нагревательные элементы с трафаретной печатью нашли широкое применение в качестве элементов электрочайников и других бытовых приборов с середины 1990-х годов.
• Излучающие нагревательные элементы : Радиационные нагревательные элементы или тепловые лампы представляют собой мощные лампы накаливания, которые обычно работают с мощностью ниже максимальной и излучают в основном инфракрасный свет вместо видимого света. Обычно их можно найти в лучистых обогревателях и подогревателях пищи, они имеют либо длинную трубчатую форму, либо форму рефлекторной лампы.Рефлекторная лампа часто окрашена в красный цвет, чтобы свести к минимуму производимый видимый свет; трубчатая форма поставляется в различных форматах:
  • с золотым покрытием — на внутренней стороне нанесена золотая дихроичная пленка, которая уменьшает видимый свет и пропускает большую часть коротких и средних волн инфракрасного излучения. В основном для обогрева людей.
  • Рубиновое покрытие — Те же функции, что и у ламп с золотым напылением, но дешевле. Видимые блики намного выше, чем у золотого варианта.
  • Прозрачный — Без покрытия и в основном используется в производственных процессах.
• Нагревательные элементы со съемным керамическим сердечником : В нагревательных элементах со съемным керамическим сердечником используется спиральная проволока из нагревательного сплава, продетая через один или несколько цилиндрических керамических сегментов для получения требуемой длины, соответствующей мощности нагревателя, с центром или без него. стержень. Этот тип нагревательного элемента, вставленный в металлическую оболочку или трубку, запаянную с одного конца, позволяет заменять или ремонтировать его без нарушения технологического процесса, обычно нагревания жидкости под давлением.

Комбинированные системы нагревательных элементов

Нагревательные элементы для высокотемпературных печей часто изготавливаются из экзотических материалов, включая платину, дисилицид вольфрама, дисилицид молибдена, молибден, используемый в вакуумных печах, и карбид кремния. Воспламенители из карбида кремния обычно используются в газовых духовках.

Лазерные нагреватели также используются для достижения высоких температур.

Как работают нагревательные элементы в электропечи? | Главная Справочники

Нагревательные элементы представляют собой плотно намотанные катушки резистивной проволоки, установленные внутри шкафа электропечи.Нагревательные элементы в печи очень похожи на элементы в тостере или плите, и они работают по тому же основному принципу электрического сопротивления. Их работа становится более понятной при понимании некоторых основ теории электричества.

Сопротивление

Сопротивление — это основной электрический принцип, объясняющий работу нагревательных элементов. Электричество — это поток электрически заряженных частиц (известных как ток) через проводящий материал, в данном случае электронов через металлические провода.Различные материалы обладают различными свойствами, препятствующими электрическому току. Размер поперечного сечения материала также влияет на его сопротивление. Длинный тонкий провод имеет большее сопротивление, чем короткий толстый провод. Теплота является побочным продуктом электрического сопротивления, и соотношение между теплом и сопротивлением прямо пропорционально. Большее сопротивление означает больший нагрев.

Конструкция нагревательного элемента

Нагревательные элементы представляют собой в основном длинные провода, намотанные в плотные катушки, установленные внутри корпуса печи.Удельное сопротивление проволоки создает тепло как побочный продукт. Проволока, используемая в электрических нагревательных элементах, обычно представляет собой нихром 80, сплав из 80 процентов никеля и 20 процентов хрома. Он характеризуется высоким удельным сопротивлением и низкой восприимчивостью к окислению. Эти нагревательные элементы могут работать при чрезвычайно высоких температурах, превышающих 2000 градусов по Фаренгейту.

Работа с электропечью

Нагревательный элемент является лишь небольшой частью системы электрического отопления дома.Нагрев начинается с термостата, который посылает электрический сигнал на реле внутри печи. Эти реле подают напряжение на нагревательные элементы, заставляя их нагреваться. Затем автоматически запускаются нагнетательные вентиляторы, которые пропускают горячий воздух через шкаф, чтобы в конечном итоге нагреть жилые помещения дома.

Поиск и устранение неисправностей нагревательных элементов

Нагревательные элементы представляют собой относительно простые компоненты. Они либо работают, либо нет. Либо элемент создает тепло, либо ничего не делает.Время, механическое воздействие и некачественная конструкция являются частыми причинами выхода из строя нагревательных элементов. Элементы обычно не ремонтируются, но заменяются. Проверка непрерывности цепи с помощью цифрового мультиметра — это самый простой способ определить, нуждается ли элемент в замене.

Нагревательные элементы

Электрические нагревательные элементы, подобные тем, которые используются в электрических резервуарах для горячей воды, используются в качестве источников тепла на нашем пивоваренном заводе. Элементы установлены в двух наших 20-галлонных котлах Blichmann Boilermaker : один в котле для варки (используется для кипячения сусла), а другой в баке для горячей жидкости (используется для теплового удара и барботирования воды).

Важно правильно подобрать размер элемента: он должен быть достаточно большим, чтобы достаточно быстро нагревать воду и поддерживать хорошее кипение в кипятильнике. Нагревательный элемент мощностью 5500 Вт подходит для кипячения около 8-20 галлонов, что идеально подходит для нашей установки. При кипячении менее 8 галлонов хорошо подойдет нагревательный элемент мощностью 4500 Вт. При кипячении более 20 галлонов рассмотрите возможность использования двух элементов мощностью 5500 Вт.
