Двускатная крыша с окнами

В сегодняшнее время уделяется все больше внимание на правильную планировку здания. Люди хотят с комфортом и пользой использовать каждый квадратный метр своего дома. Часто, чтобы расширить жилую площадь, люди обустраивают комнату на втором этаже дома. Но для того, чтобы построить помещение на втором этаже, необходимо подобрать правильный тип кровли.

Существует односкатная, двускатная или четырехскатная кровля. Наиболее распространенным является двускатный тип крыши. В данной статье мы узнаем, как построить двускатную кровлю своими руками. Кроме того, для вентиляции второго этажа и хорошего освещения необходимо установить слуховые окна. Но для начала, давайте узнаем, как построить двускатную крышу.

Постройка двускатной крыши

Двускатная форма кровли – это наиболее распространенный и надежный тип крыши. Построить данную конструкцию можно даже своими силами, без использования тяжелой техники.

Очень важным является то, что при правильной планировке, можно обустроить большой чердак или даже жилую комнату.

Перед началом строительства необходимо определить угол наклона ската. Чтобы произвести данную работу необходимо учитывать ветровую и снеговую нагрузку. Если построить слишком маленький угол наклона ската, то снег и влага будут скапливаться на крыше, тем самым разрушая кровельные материалы и стропильную систему. Также важно не сделать наклон ската слишком большим, так как в некоторых местах сильный ветер может сорвать кровельный материал.

Для того чтобы построить двускатную крышу с окнами, необходимо произвести установку стропил. Стропильная система бывает висячая и наклонная. Висячая система отличается тем, что верхняя часть стропилины устанавливается на коньковый брус, а нижняя – на мауэрлат. Стропильные балки в висячей системе крепятся в верхней части – друг с другом, а в нижней к брускам перекрытия. Для того, чтобы придать конструкции жесткости, ее нужно стянуть ригелем и дополнительно устанавливают подкосы.



Монтаж наклонных стропил

Монтаж двускатной кровли с наклонными стропилами производится следующим образом:

1. Устанавливаем мауэрлат. Мауэрлат – это балка с сечением 150х150 или 100х100, которая крепится при помощи анкерных болтов к внешним станам здания. Под брус обязательно нужно подложить слой гидроизоляции. На мауэрлат будут укладываться балки перекрытия.

2. Устанавливаем на мауэрлат балки перекрытия с сечением 50х150. Шаг между балками должен быть от 60 до 120 см. Для того, чтобы на крыше можно было безопасно ходить, на балки нужно временно уложить прочные доски и закрепить их гвоздями.
3. К лежню крепим опоры с сечением 100х150 и при помощи уровня выравниваем их.
4. В качестве конькового бруса можно использовать брус с диаметром 100х150 мм. Конек крепиться к стойкам при помощи металлических уголков и гвоздей длиной 100-150 мм.
5. Из досок толщиной как минимум 50 см делаем стропила.
6. Крепить стропилины между собой следует металлическими пластинами и гвоздями. Крепить стропильные балки к мауэрлату нужно металлическими скобами.

7. Если ширина кровли превышает 8 м, нужно установить подкосы на все стропила. Они делаются из обрезной доски и монтируются под углом 45 градусов. Нижняя часть подкоса закрепляется к лежню, а верхняя к стропилине при помощи металлических пластин.
8. Если стропила слишком короткие и длина свесов получается очень маленькой, то нужно сделать кобылки. Это доски такой же толщины как стропила, которые крепятся к ним при помощи гвоздей, тем самым увеличивая их длину. После этого можно устанавливать карнизные и ветровые планки.

Монтаж висячих стропил

Монтаж двухскатной кровли с висячими стропилами производится следующим образом:

1. Вдоль внешних стен дома устанавливаем мауэрлат. Так как в данной конструкции мауэрлат подвергается распирающим силам, его нужно дополнительно укрепить при помощи металлической пластины, которая крепится к внутренней стороне стен.

2. Стропила делаем из досок, толщиной как минимум 50 мм. Для того, чтобы установить стропила, делаем шаблон. Для данной работы вам потребуется помощник. Под нужным углом приставляем стропилину к мауэрлату и отмечаем линию запила.
3. Устанавливаем временные стойки, на которые укладываем коньковую доску. Стойки необходимо дополнительно укрепить временными подкосами. Ориентируясь по коньковой доске нужно разметить верхний срез шаблона.
4. По данному шаблону производим изготовление стропил.

5. При помощи металлических уголков, крепим стропила к мауэрлату.
6. После установки затяжек можно убирать временные стойки.
7. Стропила висячего типа заканчиваются на мауэрлате, поэтому обязательно нужно установить кобылки, на которые крепятся ветровая и карнизная доска.
8. Приступаем к набивке обрешетки.


Расстояние между досками обрешетки делается в зависимости от кровельного материала и его веса. Например, для профлиста нужно делать обрешетку с шагом 60-80 см. А для мягкой кровли необходимо делать сплошную обрешетку. В любом случае следует как можно лучше подготовить и выровнять каркас обрешетки для кровельного материала. В обратном случае будут видны недостатки, которые испортят внешний вид кровли.

Очень часто под кровельный материал укладывают гидроизоляционную пленку. Она служит защитой для деревянного каркаса или внутренних помещений от протечек или конденсата. Для крыш, под которыми будут располагаться мансарды, или другие жилые помещения, гидроизоляция нужна обязательно. Гидроизоляционная пленка крепится контррейками к стропилам.

Рассмотрев, как делается двухскатная крыша, можно приступать к знакомству со слуховыми окнами.

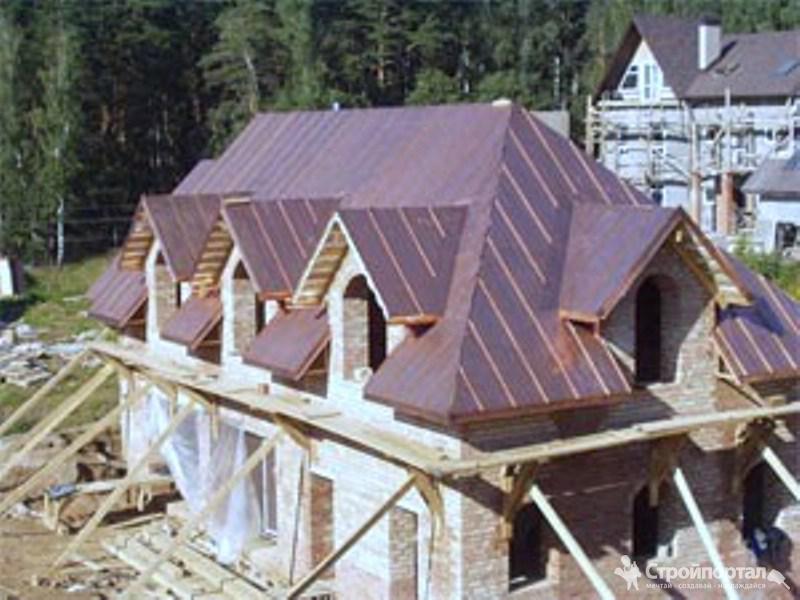

Конструкция слухового окна на двухскатной крыше

Слуховые окна обычно делают для обеспечения хорошей вентиляции или необычного внешнего вида. Данная конструкция представляет собой раму со стеклом, которая устанавливается в плоскость кровли. Слуховые окна могут быть самых разнообразных форм и конструкций, благодаря чему, постройка становится уникальной и неповторимой.

Существует множество слуховых окон, которые отличаются конструктивными особенностями и формой крыши. Например, существуют такие виды окон:

• стеклянные;
• с плоской крышей;
• односкатные;
• четырехугольные;
• треугольные;
• с вальмовой кровлей;
• с двускатной кровлей;
• с панорамным окном;
• полукруглые или круглые;
• мансардные;

Совет! Если на чердаке планируется обустроить жилое помещение, то для хорошего освещения лучше всего приобрести большие слуховые окна. Часто они делаются на всю высоту комнаты. Такая конструкция дарит помещению много света и прекрасный вид всей постройке.

Чаще всего для двускатной крыши используются треугольные слуховые конструкции.

Треугольная конструкция интересна тем, что фронтонная стенка монтируется без заглубления в крышу.

Каркас практически любой слуховой конструкции делается одновременно со стропильной системой крыши. Треугольные слуховые конструкции имеют собственный конек, стропила и каркасную раму.

Для постройки слухового окна на крыше, нужно выполнить следующие действия:

1. Огораживаем проемы окон стропильными балками, достаточно надежными чтобы выдержать конструкцию.
2. Монтируем поперечные балки.
3. На балки устанавливаем отвесные стойки и связываем их поперечным бруском.
4. Закрепляем раму с верхней балкой, которая опирается на усиленные стропилины.
5. При установке каркаса нужно тщательно выровнять его по вертикали и горизонтали, чтобы не допустить перекосов.
6. Приступаем к установке конька и стропильных ног, которые необходимо вырезать по шаблону.

Но существуют не только треугольные слуховые конструкции. Например, двускатная крыша с окнами часто делается в стиле «Дормер». Данный тип окон располагается над скатом крыши. Такая конструкция требует усиления конструктивных элементов кровли и гидроизоляции.

Также, часто делаются окна в стиле «Антидормер». Конструкция окон не выступает за скат кровли, поэтому «Антидормер» немного уменьшает площадь мансардного помещения. «Антидормер» проще сделать чем конструкцию в стиле «Дормер». Кроме того, слуховые окна в стиле «Антидормер» требуют меньших затрат денег и материалов.

В качестве прямоугольных, круглых или треугольных форм окон выступают наклонные или другими словами мансардные конструкции. Они располагаются непосредственно в плоскости крыши.

Если хозяин дома хочет иметь светлое и просторное мансардное помещение, ему в этом поможет слуховые окна под названием «Зенитный Фонарь». Данная конструкция является полностью стеклянной, поэтому дарит максимальное освещение.

Иногда на двускатной крыше делаются слуховые окна разных стилей. Например, одновременно монтируются конструкции под названием «бычий глаз» и треугольные окна. Все зависит от фантазии хозяина дома и общей задумки. Но стоит помнить, что для того чтобы кровля получилась красивая и аккуратная, проектировать слуховые окна следует еще при проектировке дома.

Для того, чтобы конструкция кровли была прочной и служила много лет, обязательно нужно учитывать требования СНиП. Например, установка слуховых окон возможна если угол наклона крыши составляет минимум 35 градусов. Минимальный размер створок должен быть 0.6×0.8 м, поэтому оптимальным размером створок на кровли будет 1.2×0.8 м.

Устанавливать слуховые конструкции рядом с карнизом, коньком или фронтоном запрещается. Для того, чтобы окна мансардного помещения не пропускали холода, очень важно произвести качественную тепло- и гидроизоляцию.

Заключение

Как мы увидели из данной статьи, сделать слуховые окна на двускатной крыше можно даже своими силами. При выборе слуховых окон важно, чтобы они гармонично вписывались в общую концепцию дома. Также, для того чтобы кровля с окнами служила долго, без протечек или других неприятностей, важно придерживаться требований СНиП и специалистов. Правильно спроектированная кровля со слуховыми окнами придаст строению изысканности и уникальности.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Двускатная кровля со слуховыми окнами. Как сделать слуховое окно на крыше – пошаговая инструкция. С двухскатной крышей

Люкарны на крыше, безусловно, украшают кровлю. Но все-таки прежде всего они нужны, чтобы обеспечить естественное освещение и вентиляцию чердачного пространства, холодного и жилого. Они поражают своим разнообразием, не говоря уже об уникальных образцах, придающих строению индивидуальность, колорит, который присущ только им.

Устройство слуховых окон начинается с установки его каркаса, но прежде, давайте определимся, что из себя представляет конструкция слухового окна.

В СНИП на установку люкарен указано, что

• площадь слуховых окон равна 1/300 от проекции кровли по горизонтали;
• балки потолка, выполняющие роль опоры для кровли и ее каркаса, укладывают сразу над люкарной;
• на чердаке имеют уклон крышки не меньше 35˚;
• количество слуховых окон на кровле, рассчитывается, исходя из обязательного условия, что их совокупная ширина не должна быть меньше половины ширины чердака.

Каркас выполняют одновременно вместе с монтажом стропильной системы. В него, в зависимости от конструкции, может входить обрешетка, конек и стропила. Иначе говоря, это та же крыша, только в миниатюре.

Слуховое окно на крыше – конструкция треугольной люкарны

Наиболее популярной на сегодня считается треугольная, характерной чертой которых считается крутизна скатов. Крыша фронтона не должна выходить из плоскости, образованной наружной стеной строения, иначе говоря, фронтонная стена такой люкарны не имеет заглубления в кровлю.

Устройство подобной конструкции выполняется точно по той же оси, что и нижележащее окно. Это дает возможность воспринимать окна крыши как единое целое с фасадом строения. Образованное под остроконечной крышей пространство имеет довольно большую высоту, поэтому на фронтоне помещаются люкарны с достаточно большими рамами.

Тем не менее говорить об увеличении полезного пространства мансарды для такой конструкции не приходится. Это связано с существенной – порядка 64⁰– крутизной его скатов.

Мансардные слуховые окна с треугольной формой имеют крышу. Она спускается к главной кровле дома до организации разжелобка. По этой причине особой необходимости в гидроизоляции примыканий боковых стен и кровли нет, что в значительной мере облегчает проведение гидроизоляции самих слуховых окон и главной кровли строения.

Каркас крышного окна

Установка слуховых окон производится на каркас. На участках расположения люкарен между стропилами установленной системы выполняют проемы. Обрамление выполняют из удвоенных или утроенных стропил, так как они испытывают существенную нагрузку, которая превышает воздействие на любом другой участок системы.

В поперечном направлении на двух участках монтируют балки на стропила: первую снизу на уровне наружной стены, а последнюю сверху – соответственно имеющемуся проекту на стропила, причем усиленные. На первую устанавливают вертикальные стойки и, обвязав их по верху поперечным бруском, получают рамку. Последнюю необходимо присоединить к верхней балке. Делают это, используя продольные брусья. Таким образом получается каркас люкарны, но пока без системы стропил.

Стропильная система слухового окна устраивается так же, как и конструкция основной кровли. Элементы каркаса закрепляют, используя металлические детали.

Внимание

Использование таких способов крепления, как врезки и врубки не допускается, поскольку приводит к ослаблению стропильных балок.

Влагостойкими материалами, к примеру, фанерой этого типа. При этом обшивка должна расположиться на том же уровне, что и обшивка наружной стены.

Устройство ендова в верхней части люкарны

На первый взгляд устройство люкарны, имеющей форму треугольника, довольно схожа с установкой многощипцовой кровли. Однако, в реальности между этими технологиями имеются существенные отличия. В частности, в отличие от скатов крыши, как правило, с одним и тем же уклоном, треугольный проем имеет крышу с наклоном в 60–70⁰. То есть в местах соединения кровельных скатов главной крыши и скатов люкарны образуются нестандартные ендова.

Устройство стропильной системы слухового окна предполагает установку диагональных стропил, которые служат опорой для укороченных стропильных ног. Для монтажа подобной конструкции необходимо рассчитать следующие параметры:

• стропильную балку ендова, то есть ее длину и сечение, причем нужно учесть, что в каждом из проемов предполагается по две балки этого типа, которые зеркально симметричны;
• углы сочленения, образованные между боковыми стенками и брусом конька.

Поэтапное устройство ендова (разжелобка)

1. Воспользовавшись отвесом или длинным уровнем, точку пересечения ендова и конькового бруса люкарны сначала переносят на пол.
2. Строят горизонтальную проекцию таких элементов каркаса, как стропильный брус конька и ендова. Проекцию ендова получают, соединив между собой по прямой полученную точку и угол стены, коньковый брус, как горизонтальный отрезок в проекции будет тем же отрезком.
3. Определяют угол, образованный проекциям, и запиливают под него конец бруса ендова в нижней части. Такая операция обеспечит ее четкое примыкание к боковой стенке проема.
4. Угол этой стенки и брус конька соединяют шнуром, крепко натянув его. Теперь можно точно определить две величины: длину балки ендова и требуемый угол среза по нижнему концу.
5. Затем линия проекции стропила переносится на боковую стенку, на ее верхний брус, что позволяет выяснить, какой должна быть длина опорного стропила на нижнем участке.
6. Закончив замеры, приступают к разметке заготовки непосредственно на месте монтажа стропильной балки: ее режут по длине, с поперечных кромок под рассчитанными углами производят запилы и укладывают на свои места.

Устройство нижней части люкарны

Монтаж этой части конструкции имеет свою специфику.

• Начнем с того, что мягкая кровля с нижней стороны должна быть изнутри невидна. Поэтому ее необходимо скрыть скрывают под боковыми стенками, что сделать довольно просто.
• Балку разжелобка укладывают на обшивку главной кровли. Она служит опорой для стропил двухскатной крыши окна с нижней стороны. Определим, как будет расположена опорная балка, и ее размеры. Для этого поступают так:

• строго натянув мелованый шнур, соединяют между собой концы фронтона с наружной стороны и стропила;
• отбивают линию;
• замерив опорную балку, вырезают под нее заготовки;
• боковую кромку с наружной стороны срезают под углом в 64⁰.

• Все стропила фактически заготавливают по единому шаблону с той лишь разницей, что для каждой из них подбирается длина, требуемая для укладки на свое место.
• На завершающем этапе материал для кровли крепят к обшивке конструкции из листов фанеры.
• Обшивку обычно начинают по направлению от конька. Такое направление особенно важно для кровель с большим уклоном скатов.
• Расположившись на самом верху, можно точно сориентировать листы фанеры относительно верхнего края конька.
• Укладку настила кровли, наоборот, выполняют снизу вверх.

При обустройстве окон более сложной формы рекомендуется за расчетом и непосредственно устройством сложных примыканий воспользоваться услугами профессионалов.

Приветствую, дорогие читатели!

Строительный термин, обозначающий важную деталь крыши под названием «слуховое окно», согласно толковому словарю Даля обозначает проём, подготовленный «для слуху».

Это не точное определение функциональных способностей окна с определением «слуховое» говорит о том, что Владимир Даль, конечно, был писателем, этнографом, врачом и очень образованным человеком, но не имел никакого отношения к строительству.

Будь он строителем, то дал бы иное определение этому элементу, устанавливаемому практически на всех скатных крышах и предназначенному вовсе не для беспрепятственного проникновения звуковых волн.

Для чего и как правильно устанавливаются слуховые окна, Вы узнаете, прочитав данную статью.

Слуховое окно – что это?

Оконный проем в скате крыши, в котором установлена вертикальная рама, закрытая сверху и по бокам, называется слуховым окном.

Изначально такое окно задумывалось как способ вентилирования подкровельного пространства, но со временем стало одним из элементов конструкции крыши, который может одновременно выполнять несколько функций.

Придать «изюминку», оживить и украсить кровлю любого дома – это одно из назначений слухового окна, приобретённого им за долгие годы своей эксплуатации.

Изменяя внешний вид и свои габариты, окно стало вызывать разные зрительные ассоциации и получило множество оригинальных названий: «бычий глаз», «рот лягушки», «окно-щука», «дом гнома», «летучая мышь».

Когда дома в густонаселённых городах перестали вмещать всех своих жителей, то пришлось искать выход: как расширить жизненное пространство. И было найдено интересное решение этой задачи – устраивать в чердачных помещениях мансарды.

Одновременно с обустройством чердачных помещений у слухового окна появилась ещё одна важная функция – служить источником естественного освещения.

Таким образом, в результате всякого рода дополнений и изменений обычный «скворечник» на крыше стал архитектурной и конструктивно необходимой деталью устройства кровли и помещения, находящегося под крышей.

В дальнейшем для качественного выполнения слуховыми окнами всех добавленных с течением времени функциональных обязанностей, их стали устанавливать на определённых участках крышного пространства, которые расположены на южном направлении.

Когда слуховое окно устанавливается на обычном нежилом чердаке, и его основное назначение – это вентиляция пространства под крышей, то вместо рамы в проём может быть вставлена простая вентиляционная решётка.

Она позволяет слуховому окну максимально справиться с изначально возложенной на него обязанностью.

В результате чего в чердачном пространстве отсутствуют такие негативные явления как:

• конденсат , в который превращается тёплый воздух, проникающий под крышу из нижних этажей и резко охлаждающийся в подкрышном пространстве. При отсутствии должного вентилирования это явление не только пагубно сказывается на кровле крыши, но может оказать разрушающее воздействие на несущие конструктивные элементы и значительно уменьшить срок их безаварийной эксплуатации;
• образование грибка и плесени , которые при комфортных условиях вполне могут найти пути и перебраться в помещение, находящееся под чердаком. Иногда жильцы верхних этажей жилых домов длительное время пытаются справиться с черными пятнами в углах и под потолком в своей квартире, не находя истинной причины этого явления. Но полностью решить этот вопрос им может помочь установка слухового окна – для дополнительного доступа свежего воздуха в подкровельное пространство.

Есть в установке крышного элемента под названием «слуховое окно» ещё одно значение, которое не лежит на поверхности, но имеет особый смысл для надёжности конструкции крыши и её эксплуатации при сильном ветре.

Только плоская кровля не подвергается давлению воздушных масс.

Все одно-, двухскатные, а также ломанные выступающие крышные конструкции строятся с расчётом оказания достойного сопротивления ветровым нагрузкам.

Оставленный без внимания фактор ветровой нагрузки может разрушить крышу, постепенно создавая вибрацию и расшатывая несущую конструкцию.

Разрушение может произойти и одномоментно, когда по причине большой скорости воздушного потока снаружи здания под крышей создаётся разряжение воздуха. Чем сильнее ветер, тем больше перепад давления вне кровли и под ней, а это в некоторых случаях заканчивается подъемом всей крыши наподобие взлёта воздушного шара.

Противостоять такому сценарию развития событий призвана установка в крыше слухового окна – на первый взгляд обычного вентиляционного проёма, а на самом деле конструктивного элемента, учитывающего сложные законы физики.

Именно это окно является тем клапаном, который при необходимости сработает и избавит подкрышное пространство от избыточного давления.

Даже если слуховое окно закрыто не вентиляционной решеткой, а застеклённой рамой, то воздушный поток скорее выдавит стекло, чем окажет разрушительное влияния на саму кровлю.

Технология установки слухового окна на крыше в видео:

Конструктивные особенности классического слухового окна

Стандартное слуховое окно – это конструкция прямоугольной формы, являющаяся дополнительной кровельной надстройкой. Её предназначение состоит в том, чтобы, не пропуская атмосферные осадки в подкровельное пространство, обеспечивать туда доступ свежего воздуха и дневного света.

Обычное слуховое окно устанавливается в промежутке между стропилами, для того чтобы не нарушать несущую конструкцию крыши. При необходимости обеспечить больший доступ воздуха допускается установка нескольких слуховых окон в пространствах между стропилами в один ряд или друг над другом.

Классическое слуховое окно выглядит, как стеклянная оконная рама с вентиляционными отверстиями вокруг неё, прикрытыми вентиляционной решёткой в виде жалюзи. Если окно имеет небольшие размеры, то оно, как правило, закрыто только вентрешёткой.

Зачастую подобный тип оконных проёмов совмещает в себе функцию дверей для свободного выхода на поверхность крыши, если здание не оборудовано пожарной лестницей.

Для чердачного пространства считается оптимальным перепад около 5-10-ти градусов сравнительно с температурой воздуха вне здания.

Температурные значения, отличающиеся в большую сторону, будут чреваты образованием конденсата на внутренней конструкции. А это, в свою очередь, может потребовать использования специальных материалов, способных противостоять повышенной влажности.

С подобными неприятностями борются при помощи установки слуховых окон, которые бывают разных форм и конструктивных особенностей.

Самые популярные – это:

• односкатные. Одни из самых давно используемых и конструктивно наиболее простых слуховых надстроек на кровле. Угол наклона крыши этого окна должен быть около 15 0 . Увеличение этого размера допустимо только при значительном уклоне самой крыши.При несоблюдении этого правила возможно затекание воды в месте стыка основной крыши с крышей слухового окна, что потребует дополнительных мер по гидроизоляции этого участка;

• двухскатные. Также как и односкатные, устанавливались на крышах ещё со времён средневековья. Подтверждением тому служат многие исторические памятники архитектуры, до наших дней сохранившие эти украшения на крыше.

Отличительной особенностью двухскатной слуховой конструкции является относительная сложность её установки . Для этого необходимо правильно рассчитать стыковку всех её составляющих, как между собой, так и с конструкцией основной крыши. Но сложность изготовления двускатного слухового окна (по сравнению с односкатным) полностью оправдана большей практичностью в плане распределения водных потоков.

Визуально два ската на крыше этого окна выглядят, как законченная архитектурная форма, и не требуют никаких дополнений.

Материалы для боковых и переднего фронтонов слуховых окон могут повторять те, которыми отделан фасад здания , но сразу приобретают вид декоративного элемента, если их наружная отделка выполнена в контрасте с отделкой фасада.

Крыши слуховых окон, в отличие от фронтонов, обычно покрываются тем же материалом, которым покрыта основная кровля.

Зачем окно на крыше?

Если посмотреть на слуховое окно с улицы, ответ на вопрос, зачем оно на крыше, приходит сам по себе: во многих случаях – для украшения общего облика здания.

Строитель же объяснит необходимость постройки окна практической пользой, приведя в доказательство несколько чисто технических доводов.

Человек, живущий под крышей в мансарде, расскажет о комфорте, который создаёт слуховое окно. В частности, он поведает о поступающем через него дневном свете и свежем воздухе, а главное, о возможности посмотреть на мир с иной, чем через ниже расположенные окна, точки зрения.

Здание с оригинальными слуховыми окнами становится не похоже на другие, не имеющие такого элемента в своей конструкции.

Здесь можно провести аналогию между зданиями и людьми – иной парикмахер так преобразит своего клиента вычурной прической, что его родная мама с трудом узнает. Слуховое окно на крыше, также как начёс на голове у модника – может быть единственным и неповторимым.

С течением времени модные тенденции не обошли и этот элемент крышной конструкции. Вычурные слуховые окна, в которые лет триста назад выглядывали жители уютных чердачных помещений, сменились на незаметные слуховые проёмы в быстро возводимых домах прошлого века.

Но мода и свобода в мыслях сейчас снова даёт о себе знать появлением на крышах многих частных домов, казалось бы, оставшихся в прошлом «домиков для гнома» и взгляда «бычьего глаза».

Наше время не смогло смыть со слуховых окон налёт веков, разве что добавило несколько изменений в виде стеклопакета в раму да автоматики для самостоятельного закрывания окна на случай непогоды.

Но для чердачного пространства необорудованного под жилье, слуховое окно осталось точно таким же и выполняет те же функции: сохранение эксплуатационных качеств конструкции крыши и материала, покрывающего эту конструкцию.

Принципы устройства слуховых окон на крыше с холодным чердаком в видео:

Типы

Определения, при помощи которых классифицируют слуховые окна, соответствуют визуальным характеристикам крыш, установленных над конкретным проёмом.

Например:

• плоская крыша. Применяется в основном в чисто технических целях и не влияет на внешний облик зданий. Угол наклона по отношению к основной крыше составляет от 5 0 до максимального значения в 15 0 ;
• крыша односкатная. Очень похожа на плоскую, но отличается углом наклона, начинающимся от 15 0 и увеличивающимся параллельно с увеличением наклона основной крыши;
• двухскатная . Кроме обязательных функций имеет ещё и архитектурное значение для облика здания;
• вальмовая крыша. Разновидность двускатной кровли, со срезанным передним скатом, расположенным под тем же углом, что и основная крыша;
• треугольная крыша . Минимальный источник дневного света;
• крыша из стекла. Предназначена обеспечить максимальный доступ дневного света в чердачное помещение;
• полукруглая крыша. Знаменитый «бычий глаз». Стильный вариант, отличающийся от всех остальных не только привлекательным внешним видом, но и значительной стоимостью работ по его устройству.

Остроугольное слуховое окно

Слуховое окно с треугольной или, как её ещё называют, «острой» крышей часто можно встретить на зданиях, имеющих историческую ценность.

Основная задача при устройстве окон с такой кровлей состоит в том, чтобы они не были слишком большими или слишком маленькими по отношению к общему объёму крыши. Их боковые стороны должны иметь тот же угол, что и у основной крыши. Если не выполнить эти условия треугольное окно будет смотреться на крыше как инородный фрагмент.

Ещё одним условием соответствия остроугольных окон общему стилю здания является правильно выбранные места их установки. Они должны находиться по одной оси с расположенными под ними окнами фасада.

Преимущество этих слуховых окон над другими вариантами в том, что они могут располагаться на более высоком уровне.

Ещё одно достоинство окон остроугольной формы – простота устройства гидроизоляции примыканий. Поскольку покрытие кровли окна соединяется под развёрнутым углом с основной кровлей, то их стык оформляется, как внутреннее примыкание на обычных ломаных крышах – внутренней и наружной.

Установка треугольных слуховых окон не позволяет значительно увеличить объём чердачного помещения, и этот фактор является их основным недостатком.

Конструктивные особенности установки

Чётко очерченных правил и жёстких инструкций по установке слухового окна нет. Основное требование относится к сохранению жёсткости и надёжности всей конструкции крыши.

Место установки зависит от индивидуальных требований застройщика и эстетического восприятия всего облика здания.

Перед прорисовкой слухового окна на плане важно решить, какую функцию ему придётся выполнять – эстетическую или практическую. От этого решения во многом зависит выбор формы и размеров окна.

Если установить два слуховых окна на близком расстоянии (меньше, чем один метр), то появится сложность в устройстве кровельного покрытия между ними.

В зимнее время рядом стоящие окна будут способствовать образованию снеговых мешков, что негативно отразится и на гидроизоляции примыканий окна и станет причиной повышенной весовой нагрузки на конструкцию основной крыши.

Слуховые окна, несущие только чисто технические функции, обычно устанавливаются, не нарушая конструкции в промежутке между стропилами.

Когда приходится устанавливать слуховой проём в том месте, где находится одна или несколько стропильных ног, то в конструкцию основной крыши вносятся изменения, построенные на расчётах, связанных со снеговыми и ветровыми нагрузками. При этом под боковые стенки слухового окна в обязательном порядке добавляются усиленные стропильные ноги.

Как расширить чердачное пространство

Устроить жилое помещение на чердаке под крышей довольно просто – достаточно утеплить стены и кровлю. Однако есть определённая сложность в том, как осуществить доступ в помещение достаточного количества дневного света и при этом хотя бы визуально расширить чердачное пространство.

Установка в плоскость кровли мансардного окна частично решает проблему – пропускает свет и свежий воздух. Но это частичное решение проблемы, поскольку фактические объёмы помещения не увеличиваются, а остаются в тех же ограниченных крышей контурах.

Устройство большеразмерного слухового окна позволяет в его передний фронтон установить такое же (по размерам) окно, как на фасаде здания, увеличив высоту выступа в помещении под слуховым проёмом до высоты конька основной крыши.

При достаточно больших размерах – высоте до конька крыши и расстоянию от центральной оси здания до его боковой стены, встроенный в крышу проём под слуховое окно вполне может быть отдельным домиком для его жильцов.

Увеличивая внутреннее жилое пространство, нужно не забывать, что это может негативно отразится на внешнем облике здания. Поэтому важно следить за соблюдением пропорций между габаритами основной крыши и установленного на ней слухового окна.

Конфигурации слуховых окон

Архитектурный стиль, в рамках которого строилось определённое здание, не ограничивается фундаментом и фасадом. Как поставленная в любом деле точка, такой же точкой в строительстве является установленная на здании крыша. Её очертания не должны нарушать общую задумку архитектора. Поэтому многие создатели грандиозных проектов устанавливают вместо крыши шпили или купола.

Поиграть с внешним восприятием любого здания можно, добавляя к крыше разной формы выступы в виде слуховых окон.

Тем самым решаются сразу две проблемы:

• техническая. Решение, которой необходимо для долговременной и безаварийной эксплуатации конструкции и покрытия кровли;
• эстетическая . Без решения которой в принципе невозможно строительство современных зданий.

Расположенные в определённой последовательности, в правильно выбранных местах и с габаритами, отвечающими определённым пропорциям даже самые обычные односкатные слуховые окна могут выглядеть декоративным фрагментом интерьера.

С односкатной крышей

Окна с плоской крышей – самая простая форма из устанавливаемых на крышах слуховых окон.

Уклон единственного ската над этим окном не на много отличается от уклона самой крыши.

Окна подобного типа чаще всего устанавливаются на уже готовых крышах, потому что их установка не требует врезки в несущую систему. Достаточно лишь между стропилами вырезать часть обрешётки вместе с покрытием кровли.

Недостаточный уклон плоской кровли слухового окна, если она покрыта черепицей, может служить тому, что на её поверхности будет скапливаться снег и плохо сливаться вода. Устранить этот недостаток можно заменой покрытия на более подходящее, например, металлочерепицу или профильный лист.

Для водоотведения применяют обычные полукруглого или квадратного сечения водосточные желоба.

С двухскатной крышей

Окна с двухскатной или полукруглой крышей требуют особого внимания в подходе к их установке.

Проём для двухскатного слухового окна, как правило, врезается в конструкцию основной крыши и может существенно повлиять на её надёжность.

Место расположения данного слухового окна может иметь особые привязки в зависимости от целей, которые окно должно выполнять.

Если это окно является техническим выходом на поверхность крыши, то его расположение в чердачном пространстве должно находиться на высоте свободного доступа.

Окно с двухскатной крышей может быть оформлено в разных архитектурных стилях:

• с фронтонным выступом или без него;
• с карнизным выступом или без;
• с желобами для стока воды или без них.

Оптимальный вариант для внешнего вида двухскатного окна – это когда у него на переднем фронтоне имеется один оконный проем, не разделённый перегородками. Несколько небольших окошек делают слуховое окно слишком громоздким.

Процесс установки слухового окна в готовую крышу

Первым делом следует выбрать оптимальное место установки. Если будет допущена ошибка и окно нужно будет перенести в другое место, то заделать проём в крыше будет крайне сложно.

Определившись с местом установки, нужно обратить внимание на расположение стропильных ног в этом месте. Лучшим вариантом будет вообще не трогать стропила.

Но если расстояние между ними небольшое, и слуховое окно по ширине будет больше его, то обязательно следует провести действия по страховке от проседания плоскости крыши.

До места, где будет подпиливаться стропильная нога и после него, нужно установить надёжные подпорки.

Демонтировать их можно только после полного окончания процесса установки слухового окна.

Затем следует продумать, каким образом и при помощи какого материала вырезанный проём можно будет временно оградить от атмосферных осадков.

Если разметка проведена и все страховочные действия выполнены, можно приступать к демонтажу обрешётки и материала, покрывающего крышу.

Дабы не случилось простоев в работе и нестыковок в процессе устройства слухового окна, на руках у строителей до начала работ должен быть проект будущего готового изделия и все необходимые для работы материалы.

Технология установки слухового окна Долмер на крыше дома в видео:

Как оформить

На зданиях, построенных в нашей стране, чаще всего встречаются слуховые окна четырёх типов. Это:

• с плоской кровлей , уклон которой не превышает 15 0 ;
• с двускатной кровлей , уклон обоих скатов которой должен соответствовать уклону крыши;
• трёхскатной кровлей – вариант двухскатной с дополнительным скатом, начинающимся от конька и опущенным на передний фронтон;
• полукруглой кровлей с дугообразной формой переднего фронтона.

Жестких ограничений на использование материалов покрытия этих крыш нет, но есть рекомендации.

Заключаются они в следующем:

• плоскую крышу желательно покрывать материалами, позволяющими воде свободно стекать при небольшом уклоне;
• в тех случаях, когда уклон скатов достаточный для хорошего водоотвода, их следует покрывать тем же материалом, что и основную крышу.

Для оформления фронтонов можно использовать любые материалы, применяемые при отделке фасадов зданий, но с непременным условием их небольшого веса.

Оконные проёмы в слуховых окнах (и прямоугольные, и дугообразные) устанавливаются также как и на фасаде здания – строго горизонтально.

Назначение

На многих жилых и производственных зданиях с крышей, имеющей общий уклон, установлены слуховые окна.

Пространство под крышей может использоваться для обустройства там помещения или для чисто технических целей – обслуживания стропильной системы и покрытия кровли.

В зависимости от назначения чердачного пространства меняются подходы к выбору определённого по форме и функциональным возможностям слухового окна.

К функциям, которые выполняет слуховое окно, относятся:

• освещение помещения;
• постоянный приток свежего воздуха;
• возможность выхода на поверхность крыши;
• декоративное оформление здания.

Главная часть слухового проёма – это непосредственно само окно, которое может быть:

• круглым или овальным;
• квадратным или прямоугольным;
• треугольным.

Форма окна не влияет на надёжность и особенности конструкции.

Оконные контуры имеют значение лишь для эстетического восприятия архитектурной целостности здания.

Уклон ската

Предусмотреть правильный уклон скатов и предохранить от затекания проблемные участки стыковки слухового окна с основной крышей – главная задача при его проектировании и установке.

При большой площади крыши слухового окна следует предусмотреть отвод воды при помощи водосточных желобов.

Места стыковки стенок слухового окна с крышей лучше всего дополнительно гидроизолировать, а также установить туда ендову, причем нижняя должна обязательно выходить на несколько сантиметров за пределы основной крыши.

Уклон ската для плоской крыши не должен превышать 15 0 . В остальных случаях уклон нужно подбирать относительно уклона основной крыши.

Устройство слухового окна фирмы Roben в видео:

Контуры окна

Если выбирать слуховое окно по простоте устройства и практичности, то лучше остальных этим критериям соответствует треугольная или остроугольная форма.

Эта конфигурация имеет небольшую линию соприкосновения с крышей, что значительно снижает остроту проблемы возможного попадания влаги под кровлю.

Выбирая для установки окно треугольной формы, следует знать, что оно даёт наименьший эффект освещённости помещения , а увеличение его для устранения этого недостатка негативно отразится на внешнем виде здания.

Как лучше расположить

Для того чтобы не нарушить визуальный замысел проекта здания, архитекторы могут расположить слуховые проёмы в один ряд по горизонтальной или вертикальной линии. А могут разбросать окна хаотично или в шахматном порядке – ограничений для расположения практически нет.

Единственное условие, чтобы внешняя красота не создавала неудобства для тех, кому, возможно, придётся пользоваться слуховыми окнами со стороны чердачного пространства.

Если учитывать этот аспект, то окна желательно располагать на расстоянии около одного метра от пола чердака .

Порядок действий по установке слухового окна

При установке разных видов слуховых окон есть некоторые особенности, присущие устройству конкретного вида окон, но принципиального различия в порядке выполняемых действий нет.

Однако, сам порядок следует строго соблюдать:

• составить точный план расположения слуховых окон с учётом всех особенностей основной крыши . Сделать чертёж окна с точным указанием всех габаритных размеров;
• если есть необходимость, то следует определить, в каких местах должны находиться страховочные подпорки , и установить их до начала работ;
• вырезать в кровле проём под окно согласно размерам, указанным в чертеже;
• укрепить проём горизонтальными брусьями , прикрепив их к торцам обрезанных стропильных ног;
• укрепить стропильные ноги , на которые опираются боковые стороны слухового окна – они будут нести всю нагрузку с обрезанных стропил;
• после обшивки проёма по периметру и создания жесткой основы можно приступать к сооружению выбранного типа слухового окна;
• дальнейший порядок действий повторяет порядок устройства обычной крыши с обязательной паро- и гидроизоляцией и устройством соответствующей системы утепления;
• перед устройством наружной отделки стен и крыши слухового окна следует тщательно гидроизолировать участки , стыкующиеся с основой крышей.

До устройства слухового окна желательно просчитать стоимость и необходимость его установки. Возможно, установка обычного мансардного окна решит все вопросы по освещению и вентиляции, к тому же, наверняка обойдётся дешевле.

Если решение принято в пользу слухового окна, то нужно грамотно подойти к выбору его формы. Потому что привлекательного вида дугообразное окно под названием «бычий глаз» обойдется его будущему владельцу в цену, равную установке нескольких окон более простых контуров.

Какую оптимальную форму слухового окна выбрать для каждого конкретного случая, можно узнать, систематизировав данные, изложенные в этой статье.

Слуховые окна, что монтируются на крыше, позволяют обеспечить доступ естественного света внутрь мансардных, чердачных помещений. Такие отверстия добавляют привлекательности фасаду здания, делают его уютным. На сегодняшний день разработано много вариантов конструкций, они оформляются в разных стилях. Популярные схемы создания таких систем рассмотрим ниже.

Слуховые окна на крыше: рассматриваем устройство

Расположенная на крыше конструкция, представляющая из себя окошко, имеет название слухового. Существует много вариантов оформления крыш частных домов, если это административные, жилые помещения, преимущественно создают их покатые варианты. Такая кровля имеет много достоинств, часто в них монтируются слуховые отверстия, что несложно создать собственными руками. Расположение, формы этих блоков могут отличаться, тем не менее, они всегда выполняют одинаковые функции.

Слуховое окно представляет собой проем в кровле, от привычного оконного, он отличается небольшими размерами, а также функциональным назначением.

Какие функции выполняет такая конструкция?

1. Обеспечивает доступ дневного освещения внутрь помещения чердака.
2. Позволяет двигаться воздушным массам, обеспечивая естественную вентиляцию комнаты или подкровельного пространства.
3. Дает возможность выйти на крышу прямо из чердачного помещения.
4. Выполняет декоративную роль, украшая кровлю снаружи, улучшая интерьер комнаты изнутри.

Преимущества оконного блока, монтируемого на чердачном помещении, можно оценить, рассмотрев следующую схему:

• любая теплоизоляция, даже самая высококачественная, неизменно приводит к теплопотерям, что происходят на чердачном этаже. Воздушные массы, чтобы нагреты внутри дома, поднимаются вверх, там они сталкиваются с холодным покрытием крыши (черепица, шифер). На подкровельных плоскостях образуется конденсат, влага же способна разрушать большинство материалов, в том числе и древесные стропила;
• помещение, которое не освещается, отличается сыростью, быстро формируется грибок, развивается плесень, споры которой, рано или поздно, распространяются по всему дому;
• без проникновения солнечных лучей, отсутствии правильной циркуляции воздуха, микроклимат чердака становится затхлым, порой, опасным для здоровья человека: на нем могут селиться особенно опасные споры черной плесени;
• сильный ветер позволяет слуховым отверстиям выполнять функции обратных клапанов. Подобные нагрузки способны поломать крышу, сорвать её с места расположения. Это происходит из-за того, что проникновение ветра под поверхность кровли, способствует формированию воздушных потоков, что имеют способность поднимать края крыши. Слуховые окна принимают на себя нагрузку, ветер скорее нарушит их целостность, нежели оторвет крышу с дома;
• когда строение отличается большими размерами, массивную кровлю, а, значит, минимальный риск сдвига крыши с места, такие проемы все равно должны быть. Здесь они играют роль клапанов, предотвращающих вибрации, отрицательным образом влияющие на состояние здания.

Виды слуховых окон

Слуховое окно на крыше отличается повышенными требованиями к устройству. Такие конструкции обязательно должны быть:

• прочными;
• давать нужное количество естественного света;
• вентиляцию внутри комнаты;
• подходить к общему архитектурному ансамблю.

Такие оконные блоки пользуются популярностью уже не одно столетие. Их внешний облик находится в динамичном изменении. Сегодня такие строения существенно отличаются друг от друга по конструктивным особенностям, а также дизайнерскому оформлению.

Иногда конструкции монтируют прямо в крышу, допустимо создавать и устройства, имеющие вертикальный тип остекления:

• фронтон в плоскости строения, но нет боковых стен;
• есть боковые стены, фронтон в плоскости;
• со стенами, но фронтон вне плоскости строения.

Сегодня особенно популярны треугольные формы, а также трапециевидные, арочные, имеющие остекление по всей плоскости по вертикали.

Расположение и устройство окон выбирается строго с учетом стилистических решений, а также, основываясь на местах размещения окон, типах строения. Если не учесть всех необходимых факторов, такое внедрение будет смотреться на кровле чужеродным.

Проектирование окон

Чтобы создать слуховое окно своими руками, очень важно уделить достаточно времени проектированию и монтажу. Эти параметры определяются требования строительных норма и правил (СНиП П-26, 21-01). Вне зависимости от конструктивных особенностей, стиля подобранного образа, все равно нужно строго следовать строительным нормам. Только таким образом можно получить надежность, долговечность, устойчивость сооружения. В противном случае, велика вероятность снижения эксплуатационных показателей здания в целом и кровли в частности.

Ключевые требования СНиПа:

• установка разрешается только при условии, что угол наклона ката будет равен 15 градусов или более;
• надстройки располагать строго согласно расстоянию от наружных стен фасада, что установлен регламентом;
• открывающиеся створки, что расположены в окне, могут иметь минимальные параметры 0,6 на 0,8 мм, поэтом допустимый размер сооружения составляет до 1,2 на 0,8 метра;
• когда предусмотрено создание конструкции на вальмовом типе кровли, представляющей собой четырехугольный проем, фасад не может выступать продолжением стены строения.

Государственный стандарт предполагает применение разнообразного сырья с целью облицовки здания:

• медь;
• черепица;
• листовой металл;
• шифер.

По конструктивным особенностям кровля может оснащаться выступом или не иметь его, иметь собственную кровлю, желоб для водостока. Когда проем имеет большой размер, может быть построен балкон, что создает особенно привлекательный внешний облик здания.

Отдельно стоит отметить, окна под названием «люкарны», они обладают боковыми стенками, а их фасад полностью остекляется .

Правила устройства слуховых окон в кровлю

Чтобы правильно подготовить чертеж будущего сооружения, важно предусмотреть ряд важных мелочей.

1. Крутизна ската не может быть меньше 5 градусов, для плоских поверхностей и 15 – для скатных. Это нужно для предотвращения проникновения влаги внутрь чердачной комнаты, потому что такие градусы дадут естественный склон для стока воды с крыши. Во время определения крутизны, следует учесть особенности климата региона проживания (господствующие направления ветров, интенсивность и частота выпадении осадков, расположение здания). Здесь важно подобрать оптимальный, компромиссный вариант.
2. Наиболее выгодной формой считается треугольная, она привлекательная за счет того, что линии соприкосновения каркаса окна с крышей меньше, чем у профиля квадратной, прямоугольной формы. Такие форматы чаще способствуют проникновению воды в подкровельное помещение. Треугольное сооружение, напротив, уменьшает объем необходимых гидроизоляционных работ. Важно учитывать, что подобная форма снижает освещенность внутреннего пространства, поэтому фасад окон выносят на одну линии со стеной дома.

Отдельного внимания заслуживает расположение окон. Здесь следует отталкиваться от размеров кровли, её конфигурации, общей архитектуры строения. Проемы могут располагаться так:

• по горизонтали – на одной линии;
• в шахматном порядке – в два ряда.

Определение достаточного количества этих сооружений требует учета особого условия: ширина всех проемов не может быть меньше, нежели размер половины длины ската кровли. Параметры расстояния от пола чердачного помещения до нижнего ряда окошек берут равные одному метру.

Четко регламентированной технологии строительства и монтажа треугольного профиля на поверхности крыши нет. Как правило, люди придерживаются общих норм и правил строительства.

Важные нюансы:

• запрещается размещение таких сооружений возле коньков, карнизов, фронтонов;
• встраивать конструкции следует строго между стропил;
• допускается незначительное подпиливание части несущих балок, затем должна перераспределяться нагрузка на стропила, расположенные по соседству;
• запрещается делать полный спил, иначе будет нарушена жесткость крыши, она потеряет свои несущие способности;
• конструкции не могут выступать за пределы внешних границ здания;
• когда ставят несколько сооружений в ряд, между ни ми должен соблюдаться интервал в 0,8 метра;
• во время определения параметров и количества сооружений, важно учитывать правила пропорциональности, указанные выше;
• конструкции должны монтироваться согласно правил кровельных строений: иметь стропила, обрешетку, водоотводную систему, кровельное покрытие.

Принимаясь за такую работу, нужно взять во внимание ряд полезных советов:

1. Для сооружения конструкций не требуется сооружение от дельного каркаса, потому что они находятся в единой плоскости с кровлей, крепятся к стропильной системе специальными пластинами.
2. Каркас рекомендован к построению, когда требуется обеспечение достаточного стока воды с поверхности крыши (этот показатель находится в пределах от 15 до 20 градусов).
3. Самостоятельное изготовление оконных систем не рекомендуется. Здесь велика вероятность допустить расчетные ошибки. Лучше приобрести готовое ПВХ окно, после собственными руками установить его в выбранное место.
4. Выбранная конструкция должна быть поворотной, вращаться она может по горизонтали.
5. Во время выбора оптимальных размеров окна, следует учитывать климатические особенности региона, а также расположение здания относительно сторон света. Это важно потому, что через него будет проходить до четверти теплопотерь всего здания.
6. Запрещается делать врезки, чтобы не допустить снижения прочности несущей конструкции. Вставка окна в готовое строение допускается только крепление к стропилам. Для этой цели могут применяться гвозди, скобы, металлические ленты и уголки.
7. Чем выше будет смонтировано отверстие, тем больше будет площадь освещенного пространства внутри комнаты.
8. Древесину следует обязательно подвергать предварительной обработке: для этой цели производят её пропитку специальными составами. Это убережет материал от порчи из-за воздействия влаги, насекомых. Кроме того, до применения, материал должен пройти полный процесс просушки.

Монтаж оконной системы начинается с процесса разработки проекта, он учитывает такие важные параметры:

• выбор вида сооружения;
• определение количества конструкций;
• разработка размеров;
• расчет несущих показателей всего строения и крыши в частности;
• выбор вариантов крепления;
• подготовка используемых материалов.

Когда завершены все проектно-изыскательские работы, начинается непосредственный монтаж:

1. Сначала собирается каркас, после делается обрешетка, имеющая шаг от 50 до 55 см.
2. Теперь устанавливается коньковая часть.
3. Производится монтаж стропильной системы.
4. Когда процесс идет по время возведения крыши, каркас крепят к стропилам основы конструкции.
5. Когда производится создание сооружений внутри уже стоящей крыши, сначала производится выпиливание специального места под слуховой объект. Повреждение несущих балок запрещается.
6. Теперь производится установка каркаса, он крепится к стропилам.
7. Фронтоны обшиваются влагостойкой фанерой.
8. Закрепляется гидроизоляционная пленка.
9. Оконная конструкция укрывается кровельным сырьем. Очень важно уделить внимание примыканиям, чтобы избежать возможного образования течи.
10. Изнутри конструкция обшивается специальной доской для отделочных работ, либо вагонкой. Штукатурка или иные строительные смеси здесь не применяются.

Треугольное слуховое окно

Когда есть желание сделать отверстие в чердачном помещении собственными руками, лучше предпочесть конструкцию, имеющую форму треугольника. Такое устройство является самым распространенным, здесь фронтонная стенка устанавливается без необходимости её заглубления в кровлю. Важно, чтобы она располагалась в единой плоскости, с наружной стеной.

Проемы располагают на единой линии с иными окнами, которые находятся ниже, на других этажах этого здания. В противном случае, будет нарушена общая архитектура здания.

Особенности треугольных окон мансарды:

• кровельные скаты практически не увеличивают полезную площадь комнаты, потому что располагаются под углом от 60 до 70 градусов;
• преимуществом треугольника является высокая эстетическая привлекательность, позволяющая создать высокую по оригинальности стилистическую планировку помещения мансарды;
• треугольное окно позволяет не проводить гидроизоляционные работы, его расположение ускоряет отделку проема, герметизацию.

Каркас конструкции

Слуховое окно на крыше, как указано выше, требует наличия каркаса (хотя это условие и не обязательно, считается, что оно должно соблюдаться). До его возведения важно создать каркас кровли: возвести фронтоны, провести монтаж стропильной системы.

Там, где будут установлены сооружения, между стропильными ногами, предусматривают проемы.

Важно! Стропильные ноги, что будут обрамлять проемы, делают двойными и, даже, тройными. Это нужно потому, что они будут нести повышенный уровень нагрузки.

СНиП предусматривает, что фронтоны проемов, что находятся в кровле, требуют поддержки боковыми стенами. Последние устанавливаются перпендикулярно внешним стенам, углубляя в здание, они имеют высоту около полутора метров.

Каркасы боковых стенок обязательно опирают на балки, составляющие потолочное перекрытие. Он монтируется только тогда, когда уже собрана стропильная система крыши. Только потом выполняют привязку перекладин, располагающихся горизонтально, а также стоек фронтонных каркасов.

Последующие работы проходят таким образом:

1. Нижние концы стропильных ног, что прилегают к стенам, обрезают наравне с обшивкой стены. Это происходит так, потому что фронтоны располагаются в единой плоскости со стенами здания.
2. Установка балок-перемычек должна производиться строго между сдвоенными стропилами. Специалисты советуют применять для этой цели металлические кронштейны накладного типа. Врубки и врезки производить строго запрещено, они способны ослаблять балки стропил.
3. Проводится строгое выверение проемов согласно вертикального уровня у фронтонного каркаса. Особенно это касается установки конькового бруса.
4. Стропила вырезают строго по шаблону, их фиксируют к коньку и нижней плоскости каркаса.
5. Обшивка фронтонов производится вровень с материалом внешней стены. Как правило, используется фанера с водостойкими свойствами

Устройство ендов

Слуховое окно своими руками, которое имеет треугольную форму, монтируется примерно так же, как происходит установка многощипцового вида кровли. Тем не менее, некоторые различия в ходе монтажных работ, присутствуют.

1. Скаты имеют угол наклона от 60 до 70 градусов.
2. Используются накосные стропила, в них упираются нарожники (укороченные ноги стропил).
3. Для монтажа рассчитывают длину, а также сечение стропильной балки разжелобкового вида, здесь сопряжены боковые стены и коньковый брус.
4. Каждый проем треугольного типа требует наличия пары зеркальных симметричных балок этого вида.
5. Чтобы выполнить укороченные стропила, применяют специальные шаблон, что значительно сокращает процесс производства работ.

Нижняя часть слухового окна

Эта плоскость требует особого внимания во время выполнения монтажных работ. Она требует такого устроения, чтобы внутренняя поверхность крыши скрывалась в ней при помощи боковых стенок. Она не должна быть видна изнутри. Поэтому здесь используют упрощенную разновидность разжелобка.

Его балка ставится сверху кровельной обшивки здания. В неё будут упираться нижние части стропильных ног двускатной крыши.

Заключительный этап предполагает обшивку сооружения фанерными листами, поверх них крепят кровельный материал. Фанера накладывается и крепится, начиная от конька, по направлению сверху вниз.

Когда предусмотрены монтажные работы собственными руками, следует заранее ознакомиться с правилами создания таких конструкций. Расчет, обустройство, монтажа сложных, оригинальных видов окон, должен производиться только профессионалами.

Важные советы:

• выпиливать фрагменты крыши следует предельно аккуратно, чтобы не нарушить гидроизоляционного слоя основной кровли;
• облицовку стеновых плоскостей, имеющих вид «дормер», выполняют только с применением сайдинга из стали. Он позволит получить презентабельный внешний вид строения, кроме того, будет выступать дополнительной защитой здания от воздействия осадков, ветров;
• стыки и соединения всех деталей конструкции обязательно обрабатываются при помощи герметика;
• для сооружения качественного окна, требуется использование материалов, что указаны в проектной документации. Экономить на размерах не разрешается, это может оказаться фатальным для всего строения, оно может не вынести сильной метели, снеговых заносов, ветров;
• проемы разрешено размещать в несколько рядов, если это позволяет сделать площадь чердака.

Создание слуховых окон предполагает свободный полет фантазии, который позволит создать искусное обрамление фасада, поддержать общую архитектурную идею.

Слуховое окно – это рама со стеклом, которая встроена в плоскость кровли.

Оно может иметь самые разнообразные формы и конструкции, благодаря чему облик всего дома становится оригинальным и неповторимым и здание обретает свой собственный стиль.

Какими бывают слуховые окна?

Виды слуховых окон определяют по форме крыши над окном и конструктивным особенностям: с плоской крышей;

· четырехугольное односкатное;

· с вальмовой крышей;

· треугольное;

· четырехугольное с двускатной крышей;

· панорамное с крышей трапецией;

· мансардное;

· круглое или полукруглое;

· полностью стеклянное и много других вариантов.

Слуховые окна на крыше служат для проветривания помещения, в котором никто не живет, чтобы все деревянные конструкции не подвергались гниению.

Их используют в качестве двери на крышу для ремонта и обслуживания, а также как аварийный выход при пожаре и других происшествиях. Существует 4 главных типа слуховых окон:
В щипцовой стене. Месторасположение такой конструкции – верх торцовой стены между скатами. Как правило, этот участок имеет треугольную форму. Такое слуховое окно довольно легко монтировать, так как никаких дополнительных конструкций для него не требуется.
Дормер. Такая конструкция располагается над скатом крыши и выступает над ним. Конструкция такого элемента непростая, поэтому при расчетах придется потрудиться. Самое главное – усилить несущую конструкцию кровли и хорошо гидроизолировать окно. Дормер в свою очередь имеет множество модификаций: двухскатный, односкатный, арочный, треугольный, встроенный, панорамный.

Антидормер. Является антиподом дормера, то есть устроено в самом скате крыши и не выступает за его пределы. Этот тип слухового окна мало распространенный, хотя его легче сконструировать и затрат на него идет меньше. Но при этом уменьшается полезная площадь чердачного помещения.

Наклонное окно. Другое название – мансардное окно, которой находится на одной линии с кровлей. Это самые современные конструкции, огромное разнообразие форм которых представлено металлопластиковыми изделиями. Особой красоты кровле они не придают, зато отлично справляются со своими функциями: пропускают поток света, не требуют монтажа дополнительных несущих элементов и прекрасно защищают от попадания влаги и воды.

Полезные советы

Если вам пришлась по душе подобная на крыше конструкция, чертеж должен быть готов еще на стадии разработки каркаса кровли. В процессе составления эскиза и проектирования нужно все хорошо продумать, включая виды окон, так и их количество и расположение.

Многолетний опыт показал, что не стоит размешать слуховые оконные конструкции вблизи фронтов, на малом расстоянии от конька и возле карнизов. Шаг между окнами должен быть таким, чтобы можно было без труда уложить кровельный материал. Если расстояние будет маленьким, в промежутках будет накапливаться снег, а профилактические осмотры крыши будут затруднены. Поэтому минимальный шаг между окнами – 80 см.

Нижний край оконного проема должен находиться на высоте около 90 см от уровня пола чердака. В выборе высоты хозяева свободны, это зависит от высоты потолка самой мансарды.

Видеоинструкция по монтажу слухового окна своими руками:

Монтаж окна

Устройство слуховых окон на кровле начинается сразу же после монтажа общей стропильной системы всей крыши. Все нужно предусмотреть заранее.

Каркас под слуховое окно делают из брусьев, но иногда боковые стенки выкладывают кирпичом. При этом боковые стенки должны опираться на балки перекрытия и быть расположенными под прямым углом к наружной стене. Если проем окна слишком широкий, нужно компенсировать нагрузку. Для этого используют усиленные стропильные ноги (2-3 штуки вместе), обрамляющие оконный проем.

Специалисты не рекомендуют врубку перемычек в стропила, это ослабляет всю конструкцию. Оптимальный вариант для фиксации всех элементов – крепежные детали из металла. Повышенное внимание нужно уделять монтажу гидроизоляционного слоя. Сама конструкция окна утепляется таким же материалом, что и вся кровля.

Сам каркас для окна представляет собой еще одну миниатюрную крышу, поэтому при расчетах нужно быть очень внимательным. Отвечая на вопрос, как сделать каркас для слухового окна, приводим ниже последовательность работы:
Оградить проемы подготовленными по размеру стропильными ногами из прочных деревянных брусьев, которые смогут выдержать нагрузку всего каркаса.
Уложить поперечные балки, при этом самый нижний элемент должен находиться на уровне стены дома, а верхний – по личному усмотрению в зависимости от высоты окна.
Установить вертикальные стойки на нижнюю горизонтальную балку, которая находится на уровне внешней стены, и связать их с помощью верхнего поперечного бруса.

Скрепить раму с верхней балкой, используя продольные брусья.
Проверить расположение каркаса как по вертикали, так и по горизонтали.
Уложить коньковый брус и стропильные ноги миниатюрной крыши окна. Лучше изготовить шаблон и по нему вырезать эти элементы.
Обшить стенки с обоих сторон прочным влагостойким материалом.

Покрытие на крышу окна и на саму кровлю здания монтируют одновременно, чтобы крыша получилась цельной, прочной и качественной. При монтаже слуховых окон нужно быть очень внимательным, чтобы предполагаемое украшение кровли и дома не превратилось в его дефект.

Если же на чердаке у вас находится жилое помещение, то конструкция слухового окна служит для освещения.

Правда специалисты утверждают, что такие проемы пропускают в дом намного меньше солнца, чем мансардные, так как боковые стенки препятствуют попаданию света внутрь.

Устанавливать их можно на крыше практически любой конструкции – односкатной, двускатной, четырехскатной, ломаной, многощипцовой.

Возможны самые разнообразные варианты сочетания крыши дома с видом проема, а размещаться оно может как на самой крыше, так и на фронтоне.

Если вы выбрали для своего дома вариант с плоской крышей, то следует учитывать, что такое устройство должно быть оснащено дополнительными желобами для стока.

Поэтому кровлю нужно сделать под уклоном примерно от 5 до 15º.

Вариант четырехугольной формы с двускатной и односкатной крышей схож по устройству с окном с плоской крышей, но угол уклона скатов должен составлять от 15 º.

На кровле частных домов и дач часто попадаются треугольные варианты. Вместо боковых стенок у него скаты.

Так можно его монтировать с меньшим количеством стыков, но и света в помещение будет попадать значительно меньше.

Очень интересно смотрится вариант округлой формы. Оно делает внешний облик дома очень необычным.

Наиболее интересным вариантом как в плане функциональности, так и внешнего вида, является слуховое окно в виде зенитного фонаря.

Оно делает дом визуально легче и воздушнее, а солнца в комнаты пропускает очень много.

Мансардное окно крепится также между стропилами. Используют их на скатах 15 — 20º. Это преграда для потоков воды, поэтому устройство такого варианта очень сложное.

Изготовление данного изделия своими руками практически невозможно, поэтому лучше всего заказать готовые деревянные или пластиковые окна у специалистов.

Готовые изделия от производителей имеют специальный оклад, который при открывании защищает помещение от попадания воды.

Проектирование слухового окна

Прежде чем создать чертеж вашего будущего слухового окна, следует ознакомиться с требованиями СНиП, так как выполнение строительных норм для устройства слухового или мансардного окна своими руками необходимо.

Придерживаясь этих требований, вы получите надежное и долговечное изделие, с мощными эксплуатационными параметрами.

· Установка возможна, только если крыша имеет угол наклона от 35º;

· Надстройки нужно размещать на четко ограниченном расстоянии от наружных стен;

· Створки должны быть не меньше размера 0,6 на 0,8 м, то есть размер проема должен составлять минимум 1,2 на 0,8 м. ;

· Если вы хотите сделать проем с вальмовой крышей, то он не будет продолжать стену дома.

Что касается материалов, для обшивки используют медь, металлические листы, черепицу. Некоторые варианты могут иметь свою кровлю, выступы, водосточные желоба.

Если в крыше сделан очень большой проем, то он может служить балконом.

Исходя из того, какие параметры вашего дома, зависит и то, какие виды слуховых окон вы сможете сделать.

Каркас слухового окна

Когда вы определили размеры вашего проема, следует разработать чертежи будущего изделия. Оно должно не только выполнять свои функции, но и украшать фасад дома.

Специалисты утверждают, что общая ширина слуховых отверстий должна быть больше половины ширины мансарды.

После того, как вы составили чертеж, можно начинать устройство изделия своими руками. Изготовление нужно начинать тогда, когда устанавливается несущая система крыши всего строения.

Кровля проема имеет свои собственные несущие конструкции и обрешетку, если она двускатная – то и свой конек. Конструкция слухового проема похожа на конструкцию крыши дома, только миниатюрную.

Сначала выполняют фронтоны на кровле дома, потом крепят коньковый брус и стропила. В нужных местах делают проемы.

Их ограждают очень прочными стропилами, так как они будут нести на себе всю нагрузку. Можно использовать двойные и даже тройные стропила.

После этого, на стропила, поперек крепят балки. Нижняя балка будет размещаться на уровне наружной стены строения. А верхняя – как предусмотрено размерами будущего окна.

Далее на нижележащую балку кладут стойки, которые сверху соединяют бруском. Дальнейшее устройство предполагает связывание конструкции с верхней балкой с помощью брусьев. В последние годы все больше распространяется использование мансардных окон. К тому же, занимая одну и ту же площадь кровли, они дают больше света, благодаря наклону, кроме того, их гораздо проще устроить.

И все же часто возникает дилемма: что выбрать? Если дом построен достаточно давно и необходимо придерживаться некоторых архитектурных рамок, то в таком случае, скорее всего, подойдет слуховое окно. Если же дом построен сравнительно недавно и вы просто решили сделать жилой мансарду вашего дома, тогда может подойти и мансардное.

Для начала давайте рассмотрим слуховую разновидность. Для ее устройства нужны специальные ниши, которые должна иметь кровля. Каркас стропильной фермы и боковых стен требует большого количества соединений с основной кровлей, его довольно сложно сделать «на глазок». Потому нужен чертеж, созданный хорошим специалистом. Фронтон и боковые стены обшивают строительной фанерой и обшивают фасадным материалом. На крышу укладывают кровельные материалы на одном уровне с основной крышей. Примыкание слухового окна к крыше гидроизолируют и утепляют.

Мансардное окно крепится между двумя стропилами. Мансардные служат преградой для потоков воды, потому такую конструкцию обычно обустраивают в основном на крышах, имеющих 15-20 градусов наклона. Современные мансардные окна – это достаточно сложные конструкции, имеющие хорошую защиту от протечек и холода. Самостоятельно изготовить его, да так, чтобы оно получилось качественным и надежным, будет очень сложно. Поэтому вы облегчите себе жизнь, просто купив его у надежного производителя. Крепление к кровле осуществляется с помощью опорной пластины. Чтобы отводить воду, в раме есть специальный оклад, представленный металлической рамкой, которая расположена по периметру. Для того чтобы открыть его, в конструкции имеются фрикционные петли, которые расположены чуть выше центра окна. Они открывают оконную раму так, чтобы вся вода, которая в нее попадает, стекала на крышу и не попадала внутрь.

ДЕЛАЕМ ОКОННЫЙ ПРОЕМ В ГОТОВОЙ КРЫШЕ

В частных домах нередко появляется потребность в оконном проеме в крыше. Полностью переделывать крышу – довольно долгое и дорогостоящее занятие, потому есть возможность с помощью нескольких приемов сконструировать слуховой проем.
Определяем, где будет окошко

Параметры окна должны занимать не больше 10% от площади пространства под ними. Большие окна на кровле провоцируют большую потерю тепла. Кроме того, стекла у них недостаточно прочны и не так устойчивы к воздействиям извне, как это необходимо. Оптимальный вариант – позиционирование окна четко по центру между двумя несущими балками кровли.

Монтируем оконную раму

Вырежьте нужное отверстие для оконного проема в шифере и начните монтаж оконной рамы. Ее устанавливают на несущие стропила крыши с помощью специального деревянного каркаса 40х50 мм. Лучше крепить ее к стропилам с помощью нержавеющего материала. Каркас монтируют саморезами по дереву с плотной фиксацией к стропилам. Также можно смонтировать каркасное слуховое окно, которое будет параллельным крыше дома, но подобные сложные конструкции лучше доверять профессионалам.

Герметизируем и отделываем оконный проем

Герметики, которые подходят для этого:

· паронепроницаемая герметичная саморасширяющаяся лента;

· акриловый;

· битумный;

· силиконовый.

Лучше всего подходит саморасширяющаяся лента, уложенная слоем по периметру. Сверху щели можно герметизировать акриловым материалом. Такие действия лучше совершать в теплую и сухую погоду. Если же вы решили возвести слуховое окно своими руками, тогда поговорим об этом немного подробнее.

РАЗНОВИДНОСТИ СЛУХОВЫХ ОКОН

Слуховое окно с плоской крышей обычно монтируют с водосточными желобами, поэтому крыша должна иметь уклон от 5 до 15 градусов. Конструкция четырехугольной формы с односкатной или двускатной крышей похожа на окошко с плоской крышей, но она обязана иметь немного больший уклон скатов, минимум от 15 градусов.

Слуховое окно треугольной формы чаще всего встречается на крышах загородных домов и коттеджей. Такая конструкция не имеет боковых стен, их место занимают скаты кровли. Это приводит к уменьшению количества гидроизоляционной работы, но в то же время снижает освещенность мансарды, если фасадная часть такого окна не направлена на фасад дома. В последнее время появилось интересное решение в виде круглой формы. В народе такие конструкции называют «рот лягушки» или «летучая мышь».

Самым функциональным является окошко в виде зенитного фонаря. Визуально это легкая конструкция, не утяжеляющая крышу, да и освещает мансарду превосходно. Специалисты обычно придерживаются следующих цифр при составлении чертежей, определяя количество и размер слуховых окон: общая ширина обязана не превышать половину ширины мансарды, нижние края слуховых окон должны находиться на высоте 0,9 м от пола; чем выше расположение слухового окна, тем лучше происходит освещение.

Каркас

Каркас слухового окна монтируется в то время, когда происходит монтаж системы стропил кровли. Если крыша двускатная, в каркасе имеется своя обрешетка и свои стропила. В основном это отдельная мини-крыша. Когда возводится стропильная система, в тех местах, где планируются слуховые окна, нужно предусмотреть проемы, которые ограждают стропильные ноги с повышенной прочностью, потому что они должны будут принять на себя массу конструкции слухового окна.

Потом на стропильные ноги укладывают поперечные балки: верхнюю – согласно размерам окна, а нижнюю – на уровне внешней стены дома. На нижнюю балку устанавливают вертикальные стойки, которые связывает по верху поперечный брусок. Получаем раму, которую скрепляем продольными брусьями с верхней балкой, которую уложили на усиленные стропила. Так мы получаем каркас, но пока без стропильной системы самого окна. Систему стропил на мансарде делают, следуя образу основной конструкции кровли.
Каркас треугольного окна

Устанавливая балки-перемычки, нежелательно делать врубки в стропильные ноги основной конструкции кровли, дабы не допустить ослабление несущей способности. Крепление всех элементов каркаса выполняется с помощью металлических крепежных деталей. После проверки каркаса по горизонтали и вертикали можно устанавливать коньковый брус и маленькие стропила крыши слухового окна. Вырезают стропила согласно шаблону – это неплохо упрощает работы. Боковые стенки обшивают влагостойким материалом. Крыша окна монтируется одновременно с выполнением кровельного материала на основную крышу.

Правильно гидроизолируйте стыки слухового окна и основной кровли, чтобы не было протечки.

Так стропила могут утратить свою несущую способность. Крепить все элементы нужно на металлические крепежи.

Стропила можно вырезать шаблонно, что заметно упростит устройство проема.

Стенки обшивают материалами, устойчивыми к влаге, а кровлю делают вместе с монтажом кровли всего дома.

Особое внимание нужно уделить изоляции стыков от влаги, чтобы исключить протечки.

В качестве изоляционных материалов используют мембраны, герметики из силикона, прижимные планки.

Если вы хотите сделать мансардное окно своими руками, то такое устройство устанавливают прямо в кровле.

Преимущество их в том, что они пропускают больше солнечного света в комнаты, а монтаж происходит намного быстрее.

Как сделать такое окно в готовой крыше?

Часто у хозяев домов возникает необходимость установить слуховое окно уже в готовой кровле.

Переделать ее полностью – занятие не из дешевых, в следствии чего многих интересует, как сделать такое окно самостоятельно. Изготовление такого варианта совсем не сложное.

Размещать слуховое окно лучше по центру между несущими балками. Так окно будет прочнее и устойчивее.

В материале кровли вырезается проем. После устанавливают раму на несущие стропила.

Крепят ее саморезами, фиксируя очень плотно.

Оконный проем следует тщательно загерметизировать битумным, силиконовым или акриловым герметиком или паронепроницаемой лентой.

Многообразие конструкций слуховых окон позволяет вписать их в любой тип кровли. Из данной статьи вы узнаете об истории появления слуховых оконных проемов, об их типах и функциях. Предлагаемый материал содержит информацию о стандартных конструкциях слухового окна на крыше, тонкостях их проектирования, размещения и выбора.

Слуховые окна как центр композиции Источник pinterest.co.uk

Немного истории

Широкое распространение слуховые окна получили еще в эпоху раннего Возрождения, в 16 веке. В это время крыши дворцов и домов знатных горожан украшали пышные оконные проемы, получившие название люкарнов. Люкарн, как правило, являлся продолжением фасадной стены, или располагался параллельно ей. Таким конструкциям придавалось большое декоративное значение, в их отделке использовали лепнину и резьбу по камню; постройку нередко венчала остроконечная готическая крыша, обрамлением служили замысловатые ажурные башенки.

К середине 19 века слуховые окна на кровле стали привычной приметой городского и сельского пейзажа по всей Европе. Они стали проще на вид, утратив вызывающую роскошь, но по-прежнему с успехом выполняли свои декоративные и утилитарные функции. В это время чердачные помещения стали превращаться в жилые мансарды, что также способствовало распространению слуховых окон.

Люкарны в замке Шенонсо, Франция Источник pinterest.fr

В России о подобных архитектурных деталях впервые заговорили в 1817 году, после окончания строительства московского Манежа, когда, из-за нарушения технологии, стали портиться элементы кровельной конструкции. Дефекты, грозившие целостности здания, взялся исправить мастер по фамилии Слухов. Он придумал оборудовать кровлю двумя рядами оконных проемов, оформленных в виде аккуратных домиков под двускатными крышами; каждая конструкция была снабжена стеклянным фасадом-окошком. Оригинальное решение наладило проветривание чердачного помещения, спасло конструкцию от разрушения и, по легенде, дало название кровельным оконным проемам.

Архитектурное новшество, позволяющее превратить чердак в жилое помещение, быстро распространилось по стране. Слуховые окна оказались полезным изобретением — их разнообразные конструкции активно используют в современных проектах.

Манеж, Москва Источник makemone.ru

Типы кровельных оконных проемов

На современных домах можно увидеть четыре типа слуховых проемов:

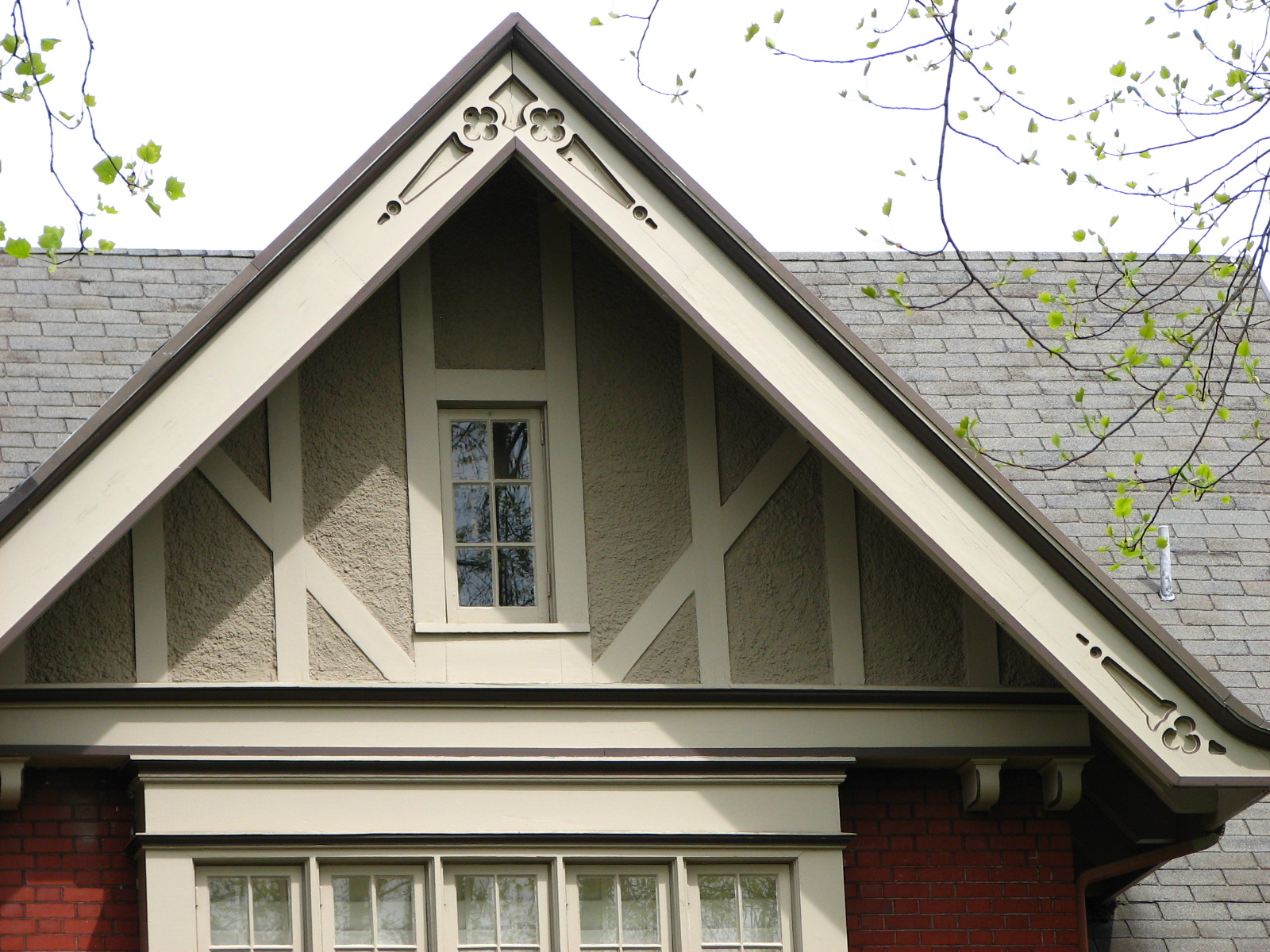

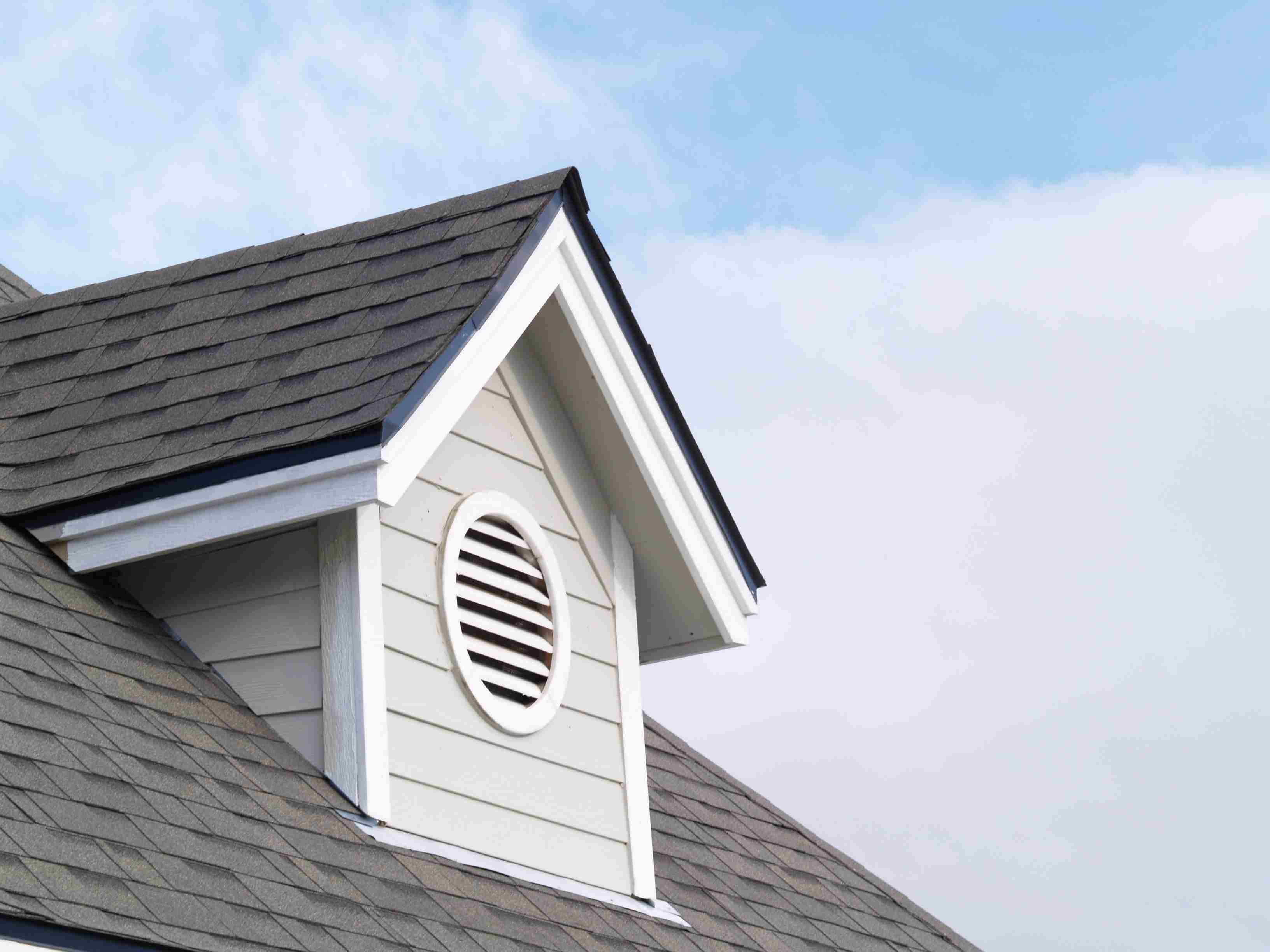

Окно на фронтоне (в щипцовой стене). Устройство проема с фронтальной (торцевой) стороны — наиболее распространенное решение для двускатных и мансардных крыш. Такая конструкция является самой выгодной экономически; ее монтаж — это, по сути, врезка обычного окна.

Чердачное окно в щипцовой стене Источник staled.ru

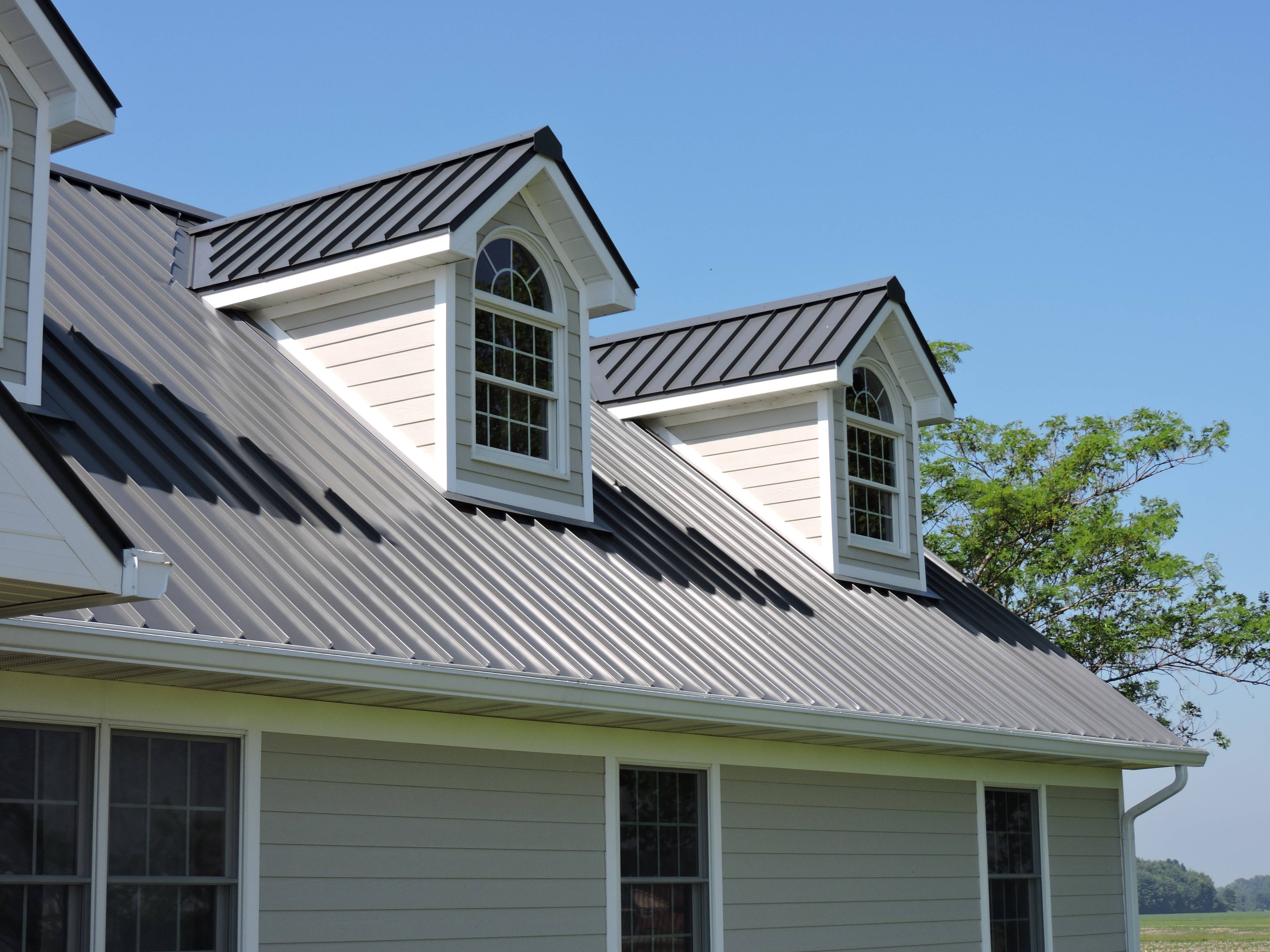

Дормер . Двухскатная крыша со слуховым окном, выступающим за скат кровли, тем, что в обиходе называется кукушкой. Окно-кукушка является популярным вариантом, с множеством модификаций. Как дополнительный архитектурный элемент дома, кукушка усложняет конструкцию кровли, что ведет к дополнительным финансовым тратам. Вместе с тем, дормер несет эстетическую нагрузку, увеличивает жилую площадь и расширяет круговой обзор. Стекло в дормере устанавливается вертикально, что несколько ограничивает поступление света.

Двускатные дормеры Источник strhouse.ru

Антидормер . В противоположность предыдущей конструкции, антидормер не выступает за скат, а встраивается, утапливается в его поверхность. Антидормер дешевле и проще в реализации, чем кукушка, хотя и нуждается в тщательной гидроизоляции. Несмотря на оригинальный внешний вид, такая разновидность не находит широкого применения, поскольку уменьшает полезный объем чердачного помещения. Антидормер, с его вертикальным расположением стекла, подходит для монтажа в ломаной мансардной кровле.

Односкатный дормер и антидрюмер Источник makemone.ru

Мансардное окно . Слуховое окно в мансардной крыше встраивается в наклонную плоскость кровли, что обеспечивает максимальное естественное освещение. Установка наклонного окна характеризуется небольшим объемом работ и финансовых трат. Мансардные окна различных форм и размеров выглядят эффектно, но не лишены некоторых издержек — они обходятся дороже обычных пластиковых аналогов, склонны к протеканию и, если расположены высоко, неудобны в эксплуатации.

Двойное мансардное окно Источник giropark.ru

услугу ремонта кровли

Одним из способов наполнить чердачное помещение солнечным светом является монтаж зенитного фонаря. Такие светопрозрачные конструкции устанавливаются на плоских кровлях; они разнообразны по размеру и конфигурации и служат элегантным дополнением для дома в любом стиле. Зенитные фонари нуждаются в тщательном проектировании и подборе материалов.

Конструктивное разнообразие

Кажется, что разнообразие конструктивных решений не знает границ; каждый мастер стремится придать слуховому окну индивидуальные черты. Тем не менее, все это великолепие можно свести к небольшому количеству типичных оконных конструкций, в число которых входят следующие модели:

С односкатной (плоской) кровлей. Окно с боковыми стенами и плоской кровлей, уклон которой меньше уклона основной крыши. В такой конструкции достаточно места под потолком (в отличие от двускатной).

С двускатной . Классическая и столь любимая кукушка, устройство стропильной системы которой повторяет традиционную двускатную кровлю.

Формы на любой вкус Источник pinterest.ca

Треугольный дормер . Является упрощенной разновидностью предыдущего варианта, придает постройке романтическо-сказочный вид. Отличие заключается в отсутствии боковых стен, что делает надстройку несложной в исполнении. Основной недостаток — света поступает немного.

Дормер под вальмовой кровлей . Вальмовая крыша со слуховыми окнами привлекает взгляд, постройка приобретает респектабельный и элегантный вид. Для достижения гармонии угол наклона вальмы над дормером повторяет угол наклона основной кровли.

Дормеры под вальмой Источник proroofer.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу реконструкции и перестройки домов . Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

Арочный дормер . Привлекательный внешне, но хлопотный в обустройстве и потому редко встречающийся вариант. Такие оконные проемы иногда размещают вертикально, один над другим.

Арочные дормеры Источник pinterest.com

Летучая мышь . Оконный проем вытянутой и заостренной к углам формы (в средневековой архитектуре получил название «бычьего глаза»). Пластичная форма, сооружение которой требует наличия профессиональных навыков у исполнителя.

Летучая мышь Источник makemone.ru

Зенитный фонарь . Конструкция, придающая постройке эффект воздушности, может иметь форму пирамиды, сферы, прямоугольника, овала.

Функции слуховых окон

Многие заранее решают, что дом должен иметь хотя бы одно слуховое окно на крыше, для чего еще на этапе составления эскиза вносятся соответствующие изменения. Современные слуховые окна имеют несколько предназначений:

Проветривание . Первая функция оконного слухового проема. Качественная вентиляция налаживает циркуляцию воздуха в чердачном помещении, благодаря чему кровельному материалу не угрожает деформация и порча.

Главные функции мансардных окон Источник giropark.ru

Освещение . Вторая практическая цель, оправдывающая усложнение кровельной конструкции. Лучше всего с этим справляются наклонные мансардные окна.

Увеличение полезного пространства . Качество, присущее не всем типам слуховых окон.

Выход на крышу . Если настал черед проведения ремонтных работ, слуховой проем — самый удобный и безопасный способ попасть на крышу.

Дизайн . Типовой дом с обычной крышей выглядит стандартно и немного скучно. Слуховые окна являются отличной возможностью превратить загородный дом в дизайнерский проект.

Видео описание

Об истории слуховых окон в следующем видео:

Тонкости проектирования

Слуховые окна должны соответствовать общей архитектурной концепции загородного дома. Когда принимается решение о необходимости слухового окна на крыше; конструкция вносится в эскиз и чертеж, а затем в окончательный проект. Проектирование каркаса слухового окна и стропильной системы крыши дома проходит одновременно. Сложность проекта и параметры слухового проема во многом определяются выбранным кровельным материалом.

После того, как общий каркас будет готов, настанет очередь кровельного пирога. Чтобы он получился качественным, необходимо продумать грамотную тепло- и гидроизоляцию, подобрать финишный кровельный материал. Существуют нормативы СНиП к слуховым окнам; по отношению к частному строительству они носят скорее рекомендательный характер и предлагают наиболее рациональные приемы проектирования кровли:

Возможность обустройства . Вряд ли слуховому окну найдется место, если угол ската не превышает 35º. В таком случае рекомендуется ограничиться оконным проемом на фронтоне.

Создание проекта Источник memphite.com

Размер . Минимальные параметры проема — 1,2 на 0,8 м.

Размещение . Главные задачи, решаемые мансардными и чердачными окнами, — это освещение и вентиляция; поэтому устанавливать их на северной стороне дома не желательно.

Расположение на крыше . Выбор места для оконных проемов — дело вкуса и здравого смысла. Основное пожелание состоит в том, чтобы не располагать их слишком близко к краям крыши (к коньку, карнизу, фронтонной стене — не ближе 1 м), это ослабляет надежность системы.

Расположение нескольких окон . Между соседними слуховыми проемами оставляют не меньше 0,8 м. Такое расстояние выдерживают для того, чтобы не возникло проблем при укладке финишного покрытия. Кроме того, близко расположенные конструкции осложняют профилактический осмотр и ремонт, а зимой усиленно накапливают снег и затрудняют его очистку.

Размещение мансардного окна . Расстояние проема до пола мансарды составляет не менее 1 м.

Видео описание

Об окнах для мансарды в следующем видео:

Особенность слуховых окон как архитектурных элементов состоит в том, что их вид и количество выбирают в зависимости от стиля дома, а также от назначения (декоративного или утилитарного). Поскольку жесткие правила, регламентирующие проектирование, отсутствуют, руководствуются накопленным практическим опытом и личным вкусом заказчика или проектировщика.

Как выбрать подходящий тип слухового окна

При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:

Если вы хотите улучшить эстетику , добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь.

Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.

Дормеры в современном проекте Источник makemone.ru

В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:

Мансардные конструкции обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.

Большинство загородных домов возводятся по современным проектам . В таких постройках мансардные окна выглядят более естественно.

Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными . Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.

Видео описание

О несомненной пользе слуховых окон в следующем видео:

Если пренебречь таким элементом, как слуховое окно, и не позаботиться о кровельной конструкции, неизбежны неприятные последствия:

Отсутствие регулярной циркуляции воздуха (через оконный проем или систему вентиляции) приведет к повышению его влажности и накоплению конденсата.

Отсутствие регулярного освещения вкупе с повышенной влажностью способствует появлению плесневого грибка, что запустит процесс разрушения стропильной системы.

Крыша без оконных проемов обладает повышенной герметичностью, но у этого качества есть негативные последствия . Во время сильного порывистого ветра возникает разница давлений воздуха — внутри оно выше. Из-за этой разницы (когда снаружи поток воздуха, а под кровлей он неподвижен) на жестко закрепленную кровлю начинает действовать подъемная сила, как на крыло самолета. Слуховое окно выравнивает давления в помещении и на улице, препятствуя повреждению кровли.

Дормеры — важная часть дизайна Источник houzz.com

Заключение

Слуховые окна оказывают значительное влияние на общее восприятие дома, поэтому их проектируют на стадии эскиза, одновременно с домом. Ошибка в расчетах или в работе превращает оригинальную архитектурную деталь в бросающийся в глаза дефект, влияющий к тому же на надежность конструкции. Предусмотрительный хозяин поручает возведение крыши специализированной строительной организации. Квалифицированные проектировщики и опытные кровельщики обеспечат качественный результат: надежную стропильную систему, безупречную тепло- и гидроизоляцию, эстетичную отделку.



Двухскатная крыша со слуховым окном своими руками

Слуховое окно своими руками

Для устройства естественной вентиляции и освещения подкровельного пространства, чердака, мансарды и других помещений, которые расположены под крышей, необходимы слуховые окна.

Кроме того, уникальность и разнообразие слуховых окон способны придать сооружению особый, присущий только ему шарм и колорит.

Как правило, слуховые окна подразделяются в зависимости от формы крыши, на которой они расположены.

Зачем и для чего нужны слуховые окна?

СНиП 11-26-2010 дает техническое определение слуховому окну: специальное окно, расположенное на скате крыши, которое служит для вентиляции и освещения помещения чердака. Плоскость остекления расположена вертикально.

Отличается от окна мансардного не только направлением плоскости остекления, но и тем, что используется и для вентиляции чердака.

Слуховые окна предназначены для:

• обеспечение поступления солнечного и дневного света в помещения, устроенные на чердаке;
• обеспечение вентиляции пространства под крышей для предохранения конструкций от конденсата;
• для уравнивания давления над крышей и под крышей при сильном ветре;
• обеспечение срочного и быстрого выхода на крышу при пожаре и по др. причинам.

По московской легенде первые слуховые окна были устроены в 1815 г. именно для вентиляции в крыше московского Манежа, построенного перед возвращением русской армии из Парижа.

Виды слуховых окон

• мансардное слуховое окно;
• с плоской крышей;
• полукруглое слуховое окно;
• круглое слуховое окно;
• четырехугольное окно с односкатной крышей;
• такое же по форме окно, имеющее двускатную крышу;
• панорамное окно с трапециевидной крышей;
• полностью стеклянное окно, которое нередко называют «зенитный фонарь»;
• окно с крышей, напоминающей пальмовую.

Слуховое окно на крыше – конструкция

По конструкции слуховые окна можно расклассифицировать по следующим признакам:

• Без боковых стен и с фронтоном, совпадающим с плоскостью фасада здания.
• С боковыми стенами и фронтоном по плоскости фасада здания.
• С боковыми стенами и с плоскостью фронтона, параллельной плоскости фасада здания.

По конструкции крыши эти окна делятся на:

• односкатные – плоская крыша с углом наклона меньшим, чем угол наклона крыши;
• двухскатные – могут идти до крыши или до боковых стен слухового окна;
• вальмовые или трехскатные – два ската как у двухскатных, третий спереди, как у односкатных окон, угол наклона вальмы (по отношению к горизонтальной плоскости) может быть и очень маленьким и почти прямым;
• плоские французские – двухскатные или вальмовые с плоской верхней частью;
• по форме фронтона окна: арочные с треугольной, полукруглой (полуциркульной) и с секторной (лучковой или с частью полукруга) арками и т. п.

Места установки и конструктивный тип слуховых окон должен быть согласован с общим экстерьером (внешним видом) здания. При этом обязательно следует учитывать и размещение окон на фасаде здания. Обычно слуховые окна устанавливаются на крышах, имеющих наклон более 35 градусов. Хотя этот угол может быть и меньше.

Вентиляция чердака через слуховые окна

СНиП II-26-76* (актуализированный) содержит основные правила проектирования кровельных конструкций и самих кровель.

В п. 3.4 этого документа имеется требование, чтобы в кровлях из битумных и асбестоцементных листов, кровельной листовой стали, профлиста из металла, разного вида черепицы в конструкции совмещенных покрытий между кровлей и слоем теплоизоляции должен предусматриваться вентиляционный канал с величиной зазора не менее 40 мм.

Этот канал должен иметь вход под карнизом и выход в зоне конька. Слой теплоизоляции из волокон при этом должен быть накрыт диффузионно-гидроизоляционным пластиковым слоем для противоветровой защиты. Чтобы при этом со стороны неотапливаемого чердака не образовывался конденсат, чердак должен проветриваться отверстиями в кровле, слуховыми окнами, вентиляционной вытяжкой и т. п. Общая их площадь должна быть не менее 1/300 площади периметра чердака.

Слуховые окна и нормы СНиП

Выше в статье мы писали, что СНиП II-26-2010 в приложении Б дает определение термину «слуховое окно». При использовании этого термина нужно точно выдерживать его внутреннее содержание.

Размеры вентиляционных каналов их входных и выходных отверстий связаны с уклоном крыши, ее площади и имеющейся влажности внутренних слоев. Нормы на величины указаны в таблице 2 (п. 4.5 СНиП II-26-2010).

Интересно то, что площади выходных отверстий примерно в 2 раза больше входных.

В СНиП II-26-76* (актуализированном) установлена норма на суммарную площадь вентиляционных слуховых окон. Она изложена в п. 3.13 и составляет 3,5 – 4 кв. м на каждую 1 000 кв. м площади чердака.

Как сделать слуховое окно в крыше своими руками?

Наиболее популярной конструкцией крыши, которая используется для установки слуховых окон, является треугольная конструкция с крутыми кровельными скатами.

Процесс устройства слуховых окон своими руками должен начинаться с каркаса основной крыши:

• выполнить фронтоны;
• нужно установить коньковый брус и все стропильные ноги.
• между стропилами, где будут устроены окна, оставляют промежутки. Стропила в этих местах делают двойными или тройными.

Рекомендации по установке слухового окна

• Между усиленными стропильными ногами монтируют балки-перемычки. Следите, чтобы ваши действия не ослабили балки стропил. Специалисты рекомендуют усилить торцы перемычек накладными металлическими кронштейнами.
• На нижнюю балку-перемычку устанавливают вертикальные стойки, связанные поперечным бруском по верху. Эта рама скрепляется при помощи продольных брусьев с верхней балкой, которая уложена на усиленные стропила.
• Стропильная система слухового окна делается по образу основной конструкции крыши. Очень важно правильно произвести гидроизоляцию стыков.

Крыша дома своими руками за 10 дней. Фото и Видео

Крыша является одним из основных и самых важных элементов любого дома.

Именно благодаря крыше ваш дом будет защищен от дождя, снега и в определенной степени от ветра и солнца. Использование современных материалов позволяет делать кровлю практически любой формы.

Виды крыш

Крыши у домов бывают многих типов, но самыми популярными являются следующие:

• плоская
• односкатная
• крыша-навес
• крыша “солонка”
• двухскатная
• двухскатная открытая
• двухскатная закрытая
• голландская двухскатная
• шатровая
• мансрадная
• мансардная с фронтоном
• полувальмовая
• вальмовая многоскатная
• бабочка
• комбинированная
• со слуховым окном
• шестиугольная
• М-образная

В данной статье мы расскажем и покажем как сделать двускатную крышу из металлочерепицы своими руками.

Подготовка

Вот такой одноэтажный хозяйственный дом у нас был изначально.

Было решено увеличить его площадь и сделать полноценный второй этаж с балконом.

Вам понадобятся:

• Гвозди 200,150, 100, 80 мм
• Гидробарьер
• Металлочерепица
• Конек внешний
• Отлив
• Ветровая планка
• Саморезы для металлочерепицы
• Металлические скобы
• Доска небрезная 25мм
• Доска обрезная 25 мм
• Стропила 150х60мм
• Опорные стойки 120х120мм

После того как были возведены дополнительные стены, укладываем над ними поперечные балки, а затем стелим черновой пол из необрезной доски толщиной 30 мм.

Теперь приступаем к полному демонтажу старой крыши из шифера.

Возведение деревянной конструкции

После того как крыша окончательно разобрана начинаем выставлять первый ряд опор из бруса 120х120 мм. Их крепим гвоздями 200 мм к поперечным балкам снизу. С помощью распорок фиксируем балки по уровню. Сначала выставляем крайние опоры, затем между ними натягиваем веревку снизу и сверху и уже по веревках выставляем остальные опорные балки. Сверху балки соединяем между собой брусом такого же сечения. Распорками необходимо фиксировать каждую опору.

Разбирать старое перекрытие мы не стали. Поверх него были уложены новые поперечные балки и постелен черновой пол из необрезной доски 30мм.

Далее начинаем выставлять следующий ряд опор, который должен быть ниже предыдущего, чтобы у крыши был уклон. Расстояние между рядами опор должно быть одинаковым.

После этого можно приступать к установке первых стропил. В данном случае они сечением 150х60 мм. Они должны быть одинакового размера и выставлять их следует в одной плоскости. Для большей жесткости следует установить подстропильные балки.

Устанавливаем следующий ряд стропил.

Также необходимо обрезать края балок, к которым впоследствии будет крепиться подшива

Дополнительно соединяем между собой балки и стропила с помощью металлических скоб.

Далее начинаем прибивать гвоздями 80 мм обрешетку крыши из доски 25 мм. Доску по краях необходимо выпускать на 25-35 см за будущие фронтоны.

Затем с помощью веревки отмечаем обе диагонали и обрезаем доску по краях. Это необходимо сделать для того, чтобы крыша была прямоугольной формы и не пришлось подрезать металлочерепицу.

Затем с помощью степплера крепим гидробарьер. Его необходимо укладывать по горизонтали. Верхний ряд перекрывает нижний на 10 см. После этого можно прикручивать листы металлочерепицы.

Затем выставляем последний ряд опор со стороны где будет балкон. Он также должен быть ниже чем средний ряд.

Стропила и обрешетку делаем по такому же принципу.

После того как установили все стропила и прибили обрешетку можно демонтировать распорки.

Саморезами для металлочерепицы прикручиваем остальные листы. Саморезы необходимо крутить под волну. На 1 м2 рекомендуется прикручивать не менее 9 саморезов.

В наивысшей точке крыши прикручиваем конек.

Вот такая 2-скатная ломаная крыша своими руками получилась в конечном результате. Строили ее вдвоем без дополнительной помощи.

На строительство самой крыши ушло 10 дней. Фронтоны, балкон и все остальное конечно заняло больше времени.

Подробный процесс строительства данной крыши вы можете увидеть на нашем видео:

Окна на двускатной крыше — Floresnsk.ru

Окна на двускатной крыше

В сегодняшнее время уделяется все больше внимание на правильную планировку здания. Люди хотят с комфортом и пользой использовать каждый квадратный метр своего дома. Часто, чтобы расширить жилую площадь, люди обустраивают комнату на втором этаже дома. Но для того, чтобы построить помещение на втором этаже, необходимо подобрать правильный тип кровли.

Существует односкатная, двускатная или четырехскатная кровля. Наиболее распространенным является двускатный тип крыши. В данной статье мы узнаем, как построить двускатную кровлю своими руками. Кроме того, для вентиляции второго этажа и хорошего освещения необходимо установить слуховые окна. Но для начала, давайте узнаем, как построить двускатную крышу.

Постройка двускатной крыши

Двускатная форма кровли – это наиболее распространенный и надежный тип крыши. Построить данную конструкцию можно даже своими силами, без использования тяжелой техники. Очень важным является то, что при правильной планировке, можно обустроить большой чердак или даже жилую комнату.

Перед началом строительства необходимо определить угол наклона ската. Чтобы произвести данную работу необходимо учитывать ветровую и снеговую нагрузку. Если построить слишком маленький угол наклона ската, то снег и влага будут скапливаться на крыше, тем самым разрушая кровельные материалы и стропильную систему. Также важно не сделать наклон ската слишком большим, так как в некоторых местах сильный ветер может сорвать кровельный материал.

Для того чтобы построить двускатную крышу с окнами, необходимо произвести установку стропил. Стропильная система бывает висячая и наклонная . Висячая система отличается тем, что верхняя часть стропилины устанавливается на коньковый брус, а нижняя – на мауэрлат. Стропильные балки в висячей системе крепятся в верхней части – друг с другом, а в нижней к брускам перекрытия. Для того, чтобы придать конструкции жесткости, ее нужно стянуть ригелем и дополнительно устанавливают подкосы.

Монтаж наклонных стропил

Монтаж двускатной кровли с наклонными стропилами производится следующим образом:

1. Устанавливаем мауэрлат. Мауэрлат – это балка с сечением 150х150 или 100х100, которая крепится при помощи анкерных болтов к внешним станам здания. Под брус обязательно нужно подложить слой гидроизоляции. На мауэрлат будут укладываться балки перекрытия.

2. Устанавливаем на мауэрлат балки перекрытия с сечением 50х150. Шаг между балками должен быть от 60 до 120 см. Для того, чтобы на крыше можно было безопасно ходить, на балки нужно временно уложить прочные доски и закрепить их гвоздями.
3. К лежню крепим опоры с сечением 100х150 и при помощи уровня выравниваем их.
4. В качестве конькового бруса можно использовать брус с диаметром 100х150 мм. Конек крепиться к стойкам при помощи металлических уголков и гвоздей длиной 100-150 мм.
5. Из досок толщиной как минимум 50 см делаем стропила.
6. Крепить стропилины между собой следует металлическими пластинами и гвоздями. Крепить стропильные балки к мауэрлату нужно металлическими скобами.

7. Если ширина кровли превышает 8 м, нужно установить подкосы на все стропила. Они делаются из обрезной доски и монтируются под углом 45 градусов. Нижняя часть подкоса закрепляется к лежню, а верхняя к стропилине при помощи металлических пластин.
8. Если стропила слишком короткие и длина свесов получается очень маленькой, то нужно сделать кобылки. Это доски такой же толщины как стропила, которые крепятся к ним при помощи гвоздей, тем самым увеличивая их длину. После этого можно устанавливать карнизные и ветровые планки.

Монтаж висячих стропил

Монтаж двухскатной кровли с висячими стропилами производится следующим образом:

1. Вдоль внешних стен дома устанавливаем мауэрлат. Так как в данной конструкции мауэрлат подвергается распирающим силам, его нужно дополнительно укрепить при помощи металлической пластины, которая крепится к внутренней стороне стен.

2. Стропила делаем из досок, толщиной как минимум 50 мм. Для того, чтобы установить стропила, делаем шаблон. Для данной работы вам потребуется помощник. Под нужным углом приставляем стропилину к мауэрлату и отмечаем линию запила.
3. Устанавливаем временные стойки, на которые укладываем коньковую доску. Стойки необходимо дополнительно укрепить временными подкосами. Ориентируясь по коньковой доске нужно разметить верхний срез шаблона.
4. По данному шаблону производим изготовление стропил.

5. При помощи металлических уголков, крепим стропила к мауэрлату.
6. После установки затяжек можно убирать временные стойки.
7. Стропила висячего типа заканчиваются на мауэрлате, поэтому обязательно нужно установить кобылки, на которые крепятся ветровая и карнизная доска.
8. Приступаем к набивке обрешетки.


Расстояние между досками обрешетки делается в зависимости от кровельного материала и его веса. Например, для профлиста нужно делать обрешетку с шагом 60-80 см. А для мягкой кровли необходимо делать сплошную обрешетку. В любом случае следует как можно лучше подготовить и выровнять каркас обрешетки для кровельного материала. В обратном случае будут видны недостатки, которые испортят внешний вид кровли.

Очень часто под кровельный материал укладывают гидроизоляционную пленку. Она служит защитой для деревянного каркаса или внутренних помещений от протечек или конденсата. Для крыш, под которыми будут располагаться мансарды, или другие жилые помещения, гидроизоляция нужна обязательно. Гидроизоляционная пленка крепится контррейками к стропилам.

Рассмотрев, как делается двухскатная крыша, можно приступать к знакомству со слуховыми окнами.

Конструкция слухового окна на двухскатной крыше

Слуховые окна обычно делают для обеспечения хорошей вентиляции или необычного внешнего вида. Данная конструкция представляет собой раму со стеклом, которая устанавливается в плоскость кровли. Слуховые окна могут быть самых разнообразных форм и конструкций, благодаря чему, постройка становится уникальной и неповторимой.

Существует множество слуховых окон, которые отличаются конструктивными особенностями и формой крыши. Например, существуют такие виды окон:

• стеклянные;
• с плоской крышей;
• односкатные;
• четырехугольные;
• треугольные;
• с вальмовой кровлей;
• с двускатной кровлей;
• с панорамным окном;
• полукруглые или круглые;
• мансардные;

Чаще всего для двускатной крыши используются треугольные слуховые конструкции. Треугольная конструкция интересна тем, что фронтонная стенка монтируется без заглубления в крышу.

Каркас практически любой слуховой конструкции делается одновременно со стропильной системой крыши. Треугольные слуховые конструкции имеют собственный конек, стропила и каркасную раму.

Для постройки слухового окна на крыше, нужно выполнить следующие действия:

1. Огораживаем проемы окон стропильными балками, достаточно надежными чтобы выдержать конструкцию.
2. Монтируем поперечные балки.
3. На балки устанавливаем отвесные стойки и связываем их поперечным бруском.
4. Закрепляем раму с верхней балкой, которая опирается на усиленные стропилины.
5. При установке каркаса нужно тщательно выровнять его по вертикали и горизонтали, чтобы не допустить перекосов.
6. Приступаем к установке конька и стропильных ног, которые необходимо вырезать по шаблону.

Но существуют не только треугольные слуховые конструкции. Например, двускатная крыша с окнами часто делается в стиле «Дормер». Данный тип окон располагается над скатом крыши. Такая конструкция требует усиления конструктивных элементов кровли и гидроизоляции.

Также, часто делаются окна в стиле «Антидормер». Конструкция окон не выступает за скат кровли, поэтому «Антидормер» немного уменьшает площадь мансардного помещения. «Антидормер» проще сделать чем конструкцию в стиле «Дормер». Кроме того, слуховые окна в стиле «Антидормер» требуют меньших затрат денег и материалов.

В качестве прямоугольных, круглых или треугольных форм окон выступают наклонные или другими словами мансардные конструкции. Они располагаются непосредственно в плоскости крыши.

Если хозяин дома хочет иметь светлое и просторное мансардное помещение, ему в этом поможет слуховые окна под названием «Зенитный Фонарь». Данная конструкция является полностью стеклянной, поэтому дарит максимальное освещение.

Иногда на двускатной крыше делаются слуховые окна разных стилей. Например, одновременно монтируются конструкции под названием «бычий глаз» и треугольные окна. Все зависит от фантазии хозяина дома и общей задумки. Но стоит помнить, что для того чтобы кровля получилась красивая и аккуратная, проектировать слуховые окна следует еще при проектировке дома.

Для того, чтобы конструкция кровли была прочной и служила много лет, обязательно нужно учитывать требования СНиП. Например, установка слуховых окон возможна если угол наклона крыши составляет минимум 35 градусов. Минимальный размер створок должен быть 0.6×0.8 м, поэтому оптимальным размером створок на кровли будет 1.2×0.8 м.

Устанавливать слуховые конструкции рядом с карнизом, коньком или фронтоном запрещается. Для того, чтобы окна мансардного помещения не пропускали холода, очень важно произвести качественную тепло- и гидроизоляцию.

Заключение

Как мы увидели из данной статьи, сделать слуховые окна на двускатной крыше можно даже своими силами. При выборе слуховых окон важно, чтобы они гармонично вписывались в общую концепцию дома. Также, для того чтобы кровля с окнами служила долго, без протечек или других неприятностей, важно придерживаться требований СНиП и специалистов. Правильно спроектированная кровля со слуховыми окнами придаст строению изысканности и уникальности.

Как сделать слуховое окно на крыше: обзор вариантов и 2 пошаговые технологии

Какими бывают слуховые окна

Что ни говорите, а крыша с окнами всегда привлекает внимание. Изначально слуховое или смотровое окно служило исключительно для вентиляции на чердаке и в качестве удобного лаза на кровлю. Но за пару сотен лет ее функциональная наполненность серьезно расширилась.

Типы смотровых окон

Существует 4 типа оконных проемов на крыше:

1. Оконный проем на фронтоне между скатами крыши;
2. Дормер;
3. Антидормер;
4. Окно на мансарде встроенное в плоскость кровли.

Рассмотрим их более подробно:

• Фронтонные окна в основном характерны для двускатных крыш и ломанных мансардных конструкций. Это самый простой тип смотровых окон. Фронтоны, по сути, являются продолжением торцевых частей наружных стен, и обустройство здесь ничем не отличается от врезки обычного окна;

Технология врезки фронтонных и обычных окон практически одинаковая.

• Дормер — это окна, выдвинутые за пределы кровли, такая себе надстройка на крыше. Данный тип смотровых конструкций считается самым распространенным. Вызвано это тем, что надстройка не забирает полезную площадь мансарды, более того, она, пусть и незначительно, но добавляет эту площадь;

Дормер — это конструкции, выступающие за пределы кровли.

• Антидормер в отличие от дормер, наоборот, утоплены в конструкцию крыши. Монтаж у них чуть проще, но большую проблему составляет обустройство усиленной гидроизоляции, ведь дождь практически беспрепятственно заливается в эту впадину. Антидормер имеет смысл обустраивать в нижних скатах ломаных мансардных крыш;

• Обустройство плоских мансардных окон считается последним писком моды. Принцип прост — в плоскость ската крыши врезается готовая оконная конструкция. Бум на такие окна обусловлен еще и тем, что их можно врезать в готовую кровлю без серьезной разборки кровельного пирога.

Мансардные окна со складным балкончиком считаются последним писком моды.

Существует еще такое понятие, как люкарны. В люкарнах вертикально расположенное окно и стена нижнего этажа находятся в одной плоскости, низ конструкции фактически опирается на стену.

Чертеж каркаса люкарны с опорой на стену.

Разновидности конструкций

Теперь поговорим о видах сооружений. Если разбираться с архитектурными изысками и народными названиями, то видов конструкций существует несколько десятков. Пытаться рассказать обо всех нет смысла, ведь каждый мастер претендует на уникальность. Поэтому я взял самые распространенные направления.

Варианты самостоятельной сборки

Слуховые окна желательно планировать и обустраивать еще на стадии сборки стропильной системы крыши.

Если крыша полностью собрана, но вы твердо решили сделать в ней окно, мой вам совет, лучше вызывайте мастера.

Несколько слов о нормативах

При возведении подобных сооружений по закону нужно руководствоваться ГОСТом 1250681, а также СНиП II-26 и СНиП 21-01, но эти нормативы актуальны при строительстве административных зданий. Что касается частных домов, то практически все указания, расписанные в документах, носят больше рекомендательный характер:

• В частности, не рекомендуется устанавливать слуховое окно в плоскости кровли ближе 1 м от фронтонной стены;
• Если угол ската кровли менее 35º, то лучше ограничиться окном на фронтоне;
• В случаях, когда устанавливается несколько окон подряд на одном скате, расстояние между ними должно быть не менее 800 мм;
• Нижний срез оконной рамы должен находиться на расстоянии 1 м от пола мансарды.

Нормальное естественное освещение обеспечивается, если площадь окон составляет 14–16% от площади пола в мансарде. Но по нормативам площадь окон не должна превышать половину площади пола на чердаке.

Вариант №1: простейшая односкатная конструкция

Иллюстрации	Рекомендации
	Обрамление конструкции.

Первым обустраивается прямоугольный каркас в стропильной системе ската:

• Стропильные ноги, которые мешают, просто вырезаются на ширину проема;
• Дальше сверху и снизу набиваются горизонтальные бруски. Для этих целей лучше всего использовать брус, из которого сделаны стропильные ноги.

Несущие стойки.

Крайние вертикальные стойки набираются из 2 брусков. Один брусок прибивается к боковой стороне стропильной ноги, а другой ставится на стропильную ногу, плюс бруски скрепляются между собой.

Я рекомендую брать бруски толщиной от 50 мм.

К вертикальным стойкам прибиваются горизонтальные стропила кровли. Угол наклона стропил должен быть от 5º.

Сбиваем каркас.

Остальной каркас сбивается, как показано на схеме слева из таких же брусков. Слишком часто промежуточные стойки и верхние стропильные перекладины монтировать не стоит, шага в 50 см будет достаточно.

Не забывайте, вам между этими брусками еще закладывать утеплитель, а каждый брусок — это мостик холода.

Каркас кровли.

Так как крыша у нас плоская, кровельный каркас делается усиленный, из 2 рядов перекрестных планок.

Нижний опорный каркас под окном монтируется по желанию, я рекомендую приподнять окно над кровлей хотя бы на 100 мм, так вы защитите его от снега и воды.

Обшиваем каркас.

Для наружной обшивки используется ОСП или водостойкая фанера толщиной от 10 мм.

Для утепления основной кровли обычно используются плотные плиты минеральной ваты.

В каркасе смотрового окна паропроницаемость утеплителя не настолько актуальна, поэтому здесь можно использовать пенопласт или ЭППС.

Кровельный материал используется тот же, что и на основной крыше, а боковые стенки можно обшить оцинкованным железом и покрасить его в цвет кровли.

Вариант №2: треугольник

Треугольная конструкция монтируется на этапе обустройства основной стропильной системы. Хотя конечная форма у нас треугольная, выходной проем делается так же, как и в предыдущем варианте, прямоугольным.

В треугольной конструкции выходной проем между стропил делается прямоугольным.

Дальше устанавливается вертикальная лицевая стропильная ферма, при этом края треугольника выходят за пределы основного проема. Вершина стропильной фермы должна быть на одном уровне с горизонтальной балкой перекрытия проема.

Одновременно с установкой лицевой треугольной фермы монтируется коньковый брус. Он соединяет балку перекрытия проема с вершиной треугольника и располагается строго горизонтально. В данном случае достаточно бруса 100х50 мм.

Схема треугольной стропильной системы.

После этого обустраивается треугольник на плоскости кровли. Вам нужно соединить точку крепления конькового бруса в проеме с краями лицевой фермы. На эти бруски будут опираться стропильные ноги каркаса окна.

Каркас лучше обшивать листами ОСП.

После обшивки лицевой фермы листами ОСП или водостойкой фанерой, по бокам набивается небольшой каркас для «вылета» кровли. На последнем этапе все зашивается листами и можно приступать к монтажу кровельного покрытия, утеплению и чистовой отделке.

Смотровое окно и кровля крыши обшиваются одинаковым материалом.

Вывод

Варианты сборки, о которых я рассказал, можно усовершенствовать и изменять по своему желанию, к примеру, при соединении первого и второго вариантов вы получите полноценный дормер с двускатной крышей. Если остались вопросы, пишите в комментарии, постараюсь помочь.

Классический дормер с двускатной кровлей подходит для любой крыши.

Конструктивные особенности слухового окна на крыше +Фото и Видео

Конструкция слухового окна на крыше + чертежи и фото. Благодаря многообразию конструкций слуховых окон на крыше они подойдут для любого типа кровли.

В этой статье вы узнаете о том, какие есть типы и функции таких окон. В статье описана информация о стандартных конструкциях, все тонкости проектирования, монтирования и выбора.

Разновидности оконных проемов на крыше

В современных домах вы сможете увидеть четыре вида слуховых проемов:

• Окна на фронтонах.

Это устройство проема с торцевой (фронтальной) стороны является самым популярным решением для мансардных и двускатных крыш. Помимо этого, окно на фронтоне стало экономически выгодным вариантом, так как монтаж аналогичен врезке обычного окна.

• Дормер. В обиходе двускатная крыша, которая имеет слуховое окно, выступающее за скат кровли, имеет простое название «кукушка». Такое окно – это тоже популярный вариант с множеством модификаций. В качество дополнительного элемента архитектуры дома, кукушка усложняет конструкцию, а это приведет к незапланированным расходам. Но все же дормер несет и эстетическую нагрузку, а именно увеличивает жилую площадь и расширяет обзор по кругу. Стекло обязательно устанавливают вертикально, и это немного ограничивает поступление света.

• Антидормер. Он, в противоположность описанной выше конструкции, не выступает за кат, а наоборот, встраивается и как бы оказывается утопленным в его поверхности. К слову он еще и дешевле, хотя вам придется потратиться на улучшенную гидроизоляцию. Несмотря на оригинальность внешнего вида, такая разновидность не подойдет для широкого применения, так как будет уменьшать полезную площадь помещения чердака. Антидормер с вертикально расположенным в нем стеклом подойдут для монтажа в ломаной крыше мансарды.
• Мансардное окно. Слуховое окно на крыше мансарды встраивают в наклонную плоскость кровли, что и обеспечивает естественное освещение по максимуму. Установке наклонного окна характерны небольшие объемы работ и размеры, причем выглядят они эффектно, но есть и свои издержки – они обойдутся вам несколько дороже стандартных пластиковых окон, а также склонны к протеканиям и при высоком расположении неудобны в эксплуатации.

Если вы хотите наполнить помещение чердака солнечным светом, будет отличным вариант установка зенитного фонаря. Это специальная светопрозрачная конструкция, которую устанавливают на плоскую кровлю. По размеру и конфигурации они настолько разнообразны, что станут элегантным дополнением для выполненных в любом стиле домов. Но для установки зенитного фонаря потребуется тщательное проектирование и подбор материалов.

Конструкции и их разнообразие

Может показаться, что разнообразие конструкций и дизайнерских решением не знает границ, и каждый мастер старается сделать свое слуховое окно лучше.

И все эту красоту можно выделить в виде несколько типичных конструкций окна, в числе которых есть такие модели:

• С односкатной кровлей. Это окно, имеющее боковые стенки и плоскую кровлю, причем уклон кровли должен быть обязательно меньше, чем у основной крыши. В этой конструкции будет много места под потолком (в отличие от модели следующего вида).
• С двускатной кровлей. Столь любимая всеми и ставшая классикой кукушка, в котором устройство стропильной системы очень похоже на традиционную двускатную крышу.
• Дормер треугольной формы. Это упрощенная разновидность двускатной кровли, которая нужная для того, чтобы придать строению сказочно-романтичный вид. Отличительной особенностью является то, что нет боковых стенок, и это делает дормер несложным в исполнении. Главным недостатком является то, то в помещение поступает совсем немного света.
• Дормер под вальмовой крышей. Вальмовая кровля со слуховым окном всегда будет привлекать внимание окружающих, благодаря ней здание будет элегантным и респектабельным. Для того, чтобы достичь гармонии, угол наклона вальмы над дормером обязательно должен быть таким же, как и над основной кровлей.
• Дормер арочной формы. Он очень красивый, но при его обустройстве возникает множество проблем, и поэтому такой вариант встречается крайне редко. Такого типа оконные проемы иногда выставляют вертикально, один над другим.
• Летучая мышь. Это оригинальный вид оконного проема, который вытянут и заострен к углам (в архитектуре тех времен назван «бычьим глазом»). Но для сооружения такой пластичной формы потребуется помощь профессионала, который ранее выполнял такие сложные проекты.
• Зенитный фонарь. Это конструкция, которая придает постройки эффект легкости и воздушности, и может иметь форму сферы, пирамиды, овала или прямоугольника.

Функция слухового окна

Большинство людей знают, что в доме должно быть хотя бы одно слуховое окно, поэтому конструкция слухового окна на крыше в чертеже есть всегда.

У современных окон на кровле есть несколько функций:

1. Проветривание. Это первая и самая главная функция проема. На чердачном помещении обязательно должна быть качественная вентиляция, за счет чего материалу кровли не будет грозить порча и деформация.
2. Освещение. Это вторая цель, которая тоже относится к практическим, и она полностью оправдывает все те трудности, с которыми придется столкнуться при проектировании и установке. С этой целью лучше всего справятся именно мансардные окна.
3. Расширение полезного пространство. Но это то качество, которое присуще не всем разновидностям слуховых окон.
4. Выход на крышу. Если потребуются ремонтные работы, то слуховое окно будет самым безопасным и удобным способом попасть на крышу.
5. Дизайн. Типичный дом со стандартной крышей выглядит немного старомодно и скучно. Слуховые окна станут прекрасной возможностью для того, чтобы сделать ваш загородный дом уникальным и привлекательным.

Нюансы проектирования

В первую очередь слуховое окно обязательно должно соответствовать общей концепции архитекторского плана загородного дома. Когда настанет время принять решение о том, необходимо ли слуховое окно на крыше, конструкцию потребуется внести в эскиз, чертеж, а после и в окончательный проект. Проектирование каркаса для будущего слухового окна и стропильной системы на крыше дома должно быть проведено одновременно. Сложность проекта и параметры окна будут во многом определены тем, какой материал для кровли вы выбрали.

После того, как каркас будет готов, придет очередь пирога для кровли. Для получения качественной прослойки потребуется продумать, какую теплоизоляцию и гидроизоляцию вы будете использовать, а также выбрать заранее финишный материал для кровли.

Есть определенные нормативы СНиП по отношению к слуховым окнам, правда к частному строительству это больше относится как рекомендации, и предложены самые рациональные способы проектирования:

• Возможность обустройства. Вряд ли вы найдете место дл расположения, если угол ската будет менее 35 градусов. В этом случае советуем использовать только оконные проемы на фронтонах.
• Габариты. Минимальные показатели проема – это 120 см на 80 см.
• Размещение. Главные задачи конструкции слухового окна на крыше, чердаке и мансарде – это вентиляция и освещение, поэтому оптимальным решением будет установка на любой стороне дома, кроме северной.
• Местоположение на крыше. Выбор места для оконного проема на крыше – это лишь дело вкуса. Главным моментом является то, чтобы окна не были расположены слишком близко к краю крыши (с карнизу, коньку, стене фронтона – не менее 100 см), так как это может ослабить надежность системы.
• Местоположение несколько окон. Если вы планируете сделать несколько окон подряд, то расстояние между ними должно быть хотя бы 80 см. Такое расстояние требуется для того, чтобы не было проблем при укладке финишного покрытия. Помимо этого, при близком расположении окон будет усугублен в будущем профилактический осмотр, а зимой будет скапливаться снег и его будет сложно убрать с крыши.
• Размещение окна на мансарде. Расстояние проемов до пола мансарды должно быть не меньше, чем 100 см.

Особенность слуховых окон, как элементов архитектуры, состоит в том, что их количество и вид подбирают в зависимости от того, какой у дома стиль и назначение (утилитарное или декоративное). Поскольку при частном строительстве нет четко установленных правил, остается руководствоваться своим опытом в строительстве и вкусами заказчика/проектировщика.

Как выбрать слуховое окно

При выборе типа слухового окна, которое подойдет для крыши вашего дома, следует выделить цели, которые вы поставили для окон. Определители, что для вас приоритетнее:

• Улучшение эстетики, когда хочется добавить постройке оригинальности. В этом случае идеальным выбором будет дормер в виде арки, «летучая мышь» или зенитный фонарь.
• Естественное освещение, которое будет как нельзя кстати на жилой мансарде. Советуем для этого купить мансардный стеклопакет, так как это будет практично – при современных моделях окон даже при большой площади остекления, такие стеклопакеты будут безопасными и оснащены энергосбережением, а это дополнительные положительные характеристики.

За последние несколько лет владельцы домов стали разборчивее и теперь отдают выбор в пользу мансардных окон, нежели слуховых. К слову, последние часто встречаются только в тех домах, которые выполнены в классическом стиле.

Это можно объяснить следующим образом:

1. Мансардные окна дают улучшенный воздухообмен и способны пропускать на 35% больше света.
2. В большинстве загородных домов при возведении были использованы современные проекты, и именно в такого типа постройках мансардные окна будут выглядеть естественнее.
3. Несмотря на повышенную стоимость, такие окна все же более экономные, так как для их установки не потребуется изменять конструкцию кровли и это не так трудоемко.

Если же вы решили, что конструкция слухового окна на крыше будет лишней и захотите полностью от нее отказаться, вы получите следующие малоприятные последствия:

• Отсутствие своевременной циркуляции воздуха через систему вентиляции или оконный проем может привести к увеличению влажности и образованию конденсата.
• При отсутствии нормального освещения вместе с высоким уровнем влажности начнет образовываться плесневый грибок, а это запустить процесс разрушения системы стропил.
• Крыша без оконного проема более герметична, но в этом есть своим минусы, так как при сильном порывистом ветре появится разницы давлений воздуха, а оно внутри еще выше. Также из-за этой разницы за через чур закрепленную кровлю будет действовать подъемная сила, как на крылья самолета. А слуховое окно при наличии выравнивает давление на улице и в помещении, что будет препятствовать повреждениям кровли.

Заключение

Слуховые окна – это далеко не последний элемент, который влияет на восприятие дома, поэтому проектировать такие элементы следует еще при создании эскиза.

При ошибке в расчетах или работе вы можете превратить оригинальную деталь архитектуры в дефект, который будет бросаться в глаза и влиять на надежность конструкции. Предусмотрительные владельцы дома поручают создание крыши и установку оконных проемов на кровле только специализированных компаниям.

Опытные проектировщики и кровельщики дадут потрясающий результат – отличную стропильную систему, надежную гидроизоляция и теплоизоляция и эстетически привлекательную отделку.

Слуховое окно на крыше: конструкция и чертеж

Слуховое окно – это застекленная оконная рама на крыше, предназначенная для освещения и проветривания мансардного или чердачного помещений, а также для прямого выхода на кровлю. Этот малый архитектурный элемент имеет множество названий: «скворечник», «домик гномов» и историческое «люкарна». Как правило, слуховое окошко располагается параллельно стене фасада или является ее продолжением. Существует тысяча способов, как сделать слуховое окно на крыше и оригинально его оформить, придав зданию собственный неповторимый вид.

Типичное слуховое окно на крыше коттеджа Пример истории – готическая французская люкарна

Для чего нужно слуховое окно?

Изначально слуховые отверстия на крыше были задуманы для выравнивания давления воздуха между наружным атмосферным и внутренним подкрышным. С точки зрения законов физики избыточное давление скорее выбьет хрупкое стекло, чем приподнимет и деформирует тяжелую кровлю.

Помимо практической функции, люкарна часто имеет декоративное значение. Украшенное резными наличниками, лепным обрамлением и другими декоративными элементами, оно служит украшением как внешности дома, так и интерьера мансарды.

Какие бывают слуховые окна?

Разнообразие видов кровельных надстроек определяется заданной формой оконного проема и архитектурой кровли.

По форме оконной рамы различаются слуховые окна:

• прямоугольное,
• треугольное,
• арочное (полукруглое).

По конструкции скатов:

• односкатные,
• двускатные,
• вальмовые.

Виды слуховых окон

По способу расположения в конструкции кровли:

• Дормер – оформляется в виде выступа в скате кровли, требует повышенной гидроизоляции. Наиболее распространен в практике строительных работ.
• Антидормер – встроен в конструкцию кровли, поэтому не требует дополнительной гидроизоляции, в силу чего более прост в исполнении. Однако отнимает внутреннее пространство у чердака и, видимо, по этой причине встречается редко.
• Наклонное окно – то же, что и мансардное.
• В щипцовой стене – слуховое окно устраивается в торцовой стене двускатной кровли. Рама часто имеет форму треугольника, трапеции или арки.
• Зенитный фонарь – окно или стеклянная конструкция на горизонтальной или пологой кровле с минимально допустимым наклоном (5-15 0 ).

Также мансардные «скворечники» выполняются с боковыми стенами и без таковых. Располагаются фронтоном в одной плоскости со стеной фасада или же вне ее плоскости, чуть выше и дальше на скате кровли.

Пример вальмовой кровли с двухскатным слуховым окном

В чем разница между окном слуховым и мансардным?

Вариантом застекленного отверстия на кровле является мансардное окно. Только устанавливается оно не вертикально, а под наклоном, и лежит в одной плоскости со скатом кровли. В силу своего конструктивного расположения, такое окошко должно выдерживать те же нагрузки, что и материал, покрывающий кровлю: дождь, град, тяжесть снежного покрова. Существенным преимуществом мансардных окон является то, что они пропускают в подкрышное пространство больше света, чем вертикальные оконные проемы, закрытые сверху и с боков коробкой «скворечника».

Эстетичные мансардные окна из новейших материалов прекрасно украшают интерьер современной мансарды

Если есть возможность сделать проем мансардного окна достаточно большим, то можно превратить его в балконную дверь и организовать мансардный балкон, как на фото ниже.

Поскольку мансардные окна не должны пропускать наружную влагу, изготовить водонепроницаемый оклад для них самостоятельно вряд ли удастся. Рекомендуется приобретать готовые пластиковые и деревянные стеклопакеты у официального производителя. Такие оконные блоки изготавливаются с соблюдением технологии производства и, как часть кровельного настила, отвечают всем необходимым требованиям.

Слуховое окно в виде зенитного фонаря

Исторически фонарь в архитектуре – это балочная архитектурная форма, венчающая купол здания и служащая источником верхнего освещения и вентиляции. Украшенные декоративными деталями фонари устанавливали на храмах и соборах. В наши дни фонарь – стеклянная часть горизонтальной крыши. Его выполняют в виде плоского окна, купола, пирамиды или в форме теплицы. Они визуально увеличивают высоту мансардного помещения и пропускают внутрь больше солнечного света.

Разновидности зенитных окон

Окно на крыше: практично и эстетично

Из-за этих примеров может сложиться впечатление, что слуховые окна нужны только в жилых помещениях, а на необитаемых чердаках, используемых в качестве хранилища всякого скарба, они не уместны. Это не совсем так, поскольку выходы в кровле нужны для вентиляции чердачного помещения и для обеспечения технического доступа на крышу. Формы кровли и варианты кровельных надстроек могут быть самые разнообразные. Люкарны размещаются как на кровельных скатах, так и фронтонах – торцевых стенах двускатной кровли. Выполненные с творческим подходом, они станут декоративным украшением всего вашего дома.

Нормативы

Садясь обдумывать конструкцию и принимаясь составлять чертеж будущего слухового окна, будет полезно ознакомиться с требованиями санитарных норм и правил, больше известных как СНиПы.

Если проект предусматривает обустройство нескольких слуховых проемов в ряд, расстояние между их внешними краями должно быть не меньше 80 см. Соблюдение этого требования позволит свободно устраивать профилактические осмотры крыши, чистку ее от снега или листьев, проводить замену кровельного материала. На некоторых крышах можно увидеть слуховые проемы в два ряда, сделанные один над другим. В этом случае рекомендуется соблюдать те же нормативы: шаг от нижнего края до пола и между самими проемами от 0,8 м.

Приступая к работе

Как было сказано выше и как можно будет увидеть из чертежей ниже, самой популярной конструкцией слухового окна на крыше является дормер. Поэтому в большинстве источников описание строительства чердачного окна предполагает возведение именно такого типа слухового проема.

Монтаж кровельного «домика» проводится только на уже установленные несущие стропильные «ноги». Своим конструктивом слуховой проем напоминает строении кровли, только в миниатюре. Он имеет собственную стропильную систему, обрешетку, а при двускатном покрытии – конек.

Схема чердачного дормера в поперечном разрезе

Что касается наклонного мансардного окна, вписанного в поверхность крыши, его сооружение не требует возведения отдельного каркаса. Однако предъявляются дополнительные требования к качеству оконного блока. Поскольку одним из назначений слухового проема является освещение мансарды, хозяину стоит это учитывать и планировать дормер на южной стороне крыши. На худой конец – на восточной или западной, но главное – не на северной.

Процесс изготовления

В месте обустройства слухового окна несущие балки выпиливают и вынимают. Лучше, если несущие стропила будут одновременно краями обустраиваемого проема.

В идеале ширина слухового окна равна расстоянию между наклонными стропилами.

Так как устанавливать дормеры лучше без нарушения стропильной системы, зачастую сооружаются несколько кровельных надстроек в промежутках между балками. Затем монтируют усиленные вертикальные стойки, оконную раму и верхнее покрытие из стропильных брусков. Как правило, каркас «скворечника» выполняют из брусьев, хотя, если фундамент и несущие стены дома позволяют, фронтон и боковые стенки «домика гномов» выкладывают кирпичом.

Вертикальные стойки устанавливаются на нижнюю горизонтальную лобовую доску. Их вершины соединяются другой горизонтальной балкой – перемычкой над окном. Вертикальные стойки соединяются на вершине прогоном, а на прогон монтируются наклонные стропила – основа мини-кровли над слуховым проемом. В верхней точке, где смыкаются стропила, укладывается коньковый брус.

Схема сборки стандартного слухового окна

Снаружи конструкцию обшивают доской, фанерой, другими фасадными и кровельными материалами. Поскольку слуховой проем является частью кровельной системы, он должен иметь надежную влагу- и теплоизоляцию. Поэтому особое внимание уделяют герметизации стыков и использованию подходящего изоляционного материала: битум, утеплитель, силиконовый и акриловый герметики, паронепроницаемая пленка. Все детали скрепляются металлическими уголками и планками с помощью саморезов или строительных гвоздей.

Конструкция дормера с квадратным фронтоном и двускатной кровлей

После монтажа всех элементов и завершения наружной отделки переходят к внутреннему оформлению чердачного или мансардного выхода. Здесь хозяин имеет неограниченную свободу для творчества. Деревянные части покрываются защитными грунтовками или лакокрасочными составами, участки ниже и выше слухового окна оформляются в тон с общим интерьером подкрышного пространства. В качестве занавесок от лишнего солнца используются шторы либо жалюзи. Если мансарда отапливаемая, то под окном, как принято в стандартных городских квартирах, можно повесить радиатор.

Заключение

Итак, слуховое окно имеет функционально-декоративное значение. С одной стороны, оно служит для проветривания и освещения чердачного пространства, обеспечивает выход на крышу. С другой стороны, вносит разнообразие в архитектуру, придает зданию неповторимый облик. Задумавший возвести на своей крыше слуховое окно домовладелец стоит перед выбором: нанять опытную строительную бригаду или же собрать конструкцию своими руками по собственноручным чертежам.

Окна на двускатной крыше

В данной статье рассмотрим вопрос о том, какими преимуществами обладает двускатная крыша с окнами, для чего нужны окна на крыше, какие виды мансардных окон существуют, нужно ли вообще нарушать целостность кровельного покрытия, выполняя установку описываемого элемента.

Нужно ли устанавливать окна на крыше? Если дом обладает большой площадью, если пространство под кровлей обустраивается под жилье, да. Описываемый элемент помогает обустраивать вентиляцию чердака, правильно выполненный, он легко становится эффектным дизайнерским ходом, позволяющим завершать общий стилистический концепт. Простые слуховые окна – это двери на крышу, они позволяют в случае чего совершать ремонт кровли, помогать эвакуироваться при пожаре.

Кровельное окно может быть разной формы, разной конструкции. Понять, чем один вид отличается от другого, подскажет следующий раздел статьи.

Виды мансардных окон

Окно на крыше – остекленная рама, встроенная в плоскость кровли. Форма у этой рамы может быть разной. Специалисты выделяют четыре основных типа конструкций. Они наглядно показаны на опубликованном фото.

Рама в щипцовой стене

Окно в щипцовой стене – самый простой вариант установки рамы для остекления. Расположенное между двумя скатами, оно может быть любой формы: треугольной, круглой, овальной, трапециевидной.

Самым востребованным вариантом считается прямоугольное слуховое окно. Подобную раму несложно собрать и установить своими руками, не прибегая к помощи специалистов. Полукруглые рамы имеют необычное название. В народе их прозвали «бычий глаз». Очень эффектно рама такой формы смотрится на крышах, покрытых черепицей. Данная разновидность слуховых окон имеет одно преимущество – отсутствие острых углов предотвращает скопление снега, дождевая вода с такой рамы стекает сразу, не задерживаясь на ее выступах.

Треугольные слуховые окна часто украшают кровли загородных особняков. Боковые стены у такой конструкции замещают скаты, расположенные друг к другу под углом в 60 градусов. Треугольная конструкция рамы имеет определенные особенности: их главное предназначение – обеспечение притока свежего воздуха в чердачное помещение. Треугольная конструкция не способствует проникновению солнечного света, поэтому для освещения мансарды подобные конструкции не используются. Боковые стены треугольного окна ненужно тщательно герметизировать. И все потому, что они с кровлей стыкуются при помощи разжелобка или ендовы неправильной формы. Фронтовая часть треугольной рамы не заглубляется в кровлю, она находится вровень с остальными стенами. Для особой эффектности слуховое окно треугольной формы необходимо располагать ближе к нижнему ярусу кровли.

Устанавливается подобная конструкция довольно просто. Не нужно сооружать для этого дополнительные кровельные элементы. Чаще всего тот, кто собирается выполнить слуховое отверстие самостоятельно, выбирает именно такой вариант его монтажа.

Дормер

Дормер – конструкция рамы, которая располагается над кровельным скатом. Выполнить ее самостоятельно не профессионалам довольно сложно. И все потому что перед монтажом необходимо провести сложные расчеты. Главное условие установки – необходимость усилить несущую конструкцию на двускатной крыше и хорошо гидроизолировать раму перед остеклением. На фото представлены все виды дормера, можно делать его двускатным, арочным, встроенным, панорамным, треугольным.

Антидормер

Антидормер, его конструкция прямо противоположна конструкции дормера. Он так же устраивается на скате крыши, но не выходит из кровли, а наоборот, уходит вглубь кровли крыши. Сконструировать такой тип рамы проще, чем составить чертеж дормера, но, несмотря на это, антидормер плохо прижился в России. И все потому, что описываемая конструкция уменьшает полезную площадь чердачного помещения.

Мансардные окна

Наклонное окно (оно же мансардное) находится на одной линии со скатом крыши. Применение металлопластика позволяет выполнить мансардный вариант любой конфигурации. Подобный элемент мало помогает декорировать крышу, зато без него обустраивать естественное освещение чердачного помещения невозможно. Выбор данного варианта оправдывается тогда, когда чердак переоборудуется под жилое помещение.

Монтаж мансардных окон производится между двумя стропилами, расположенными по соседству друг с другом. Оборудовать подобные оконные рамы можно только там, где угол наклона крыши составляет не менее 20 грудусов. В противном случае мансардное окно станет преградой для водных потоков. Никакая гидроизоляция в этом случае не спасет крышу от протекания.

Делать рамы самостоятельно для мансардных окон не стоит. Лучше купить готовый стеклопекет, произведенный в заводских условиях. Его конструкция тщательно проектируется и разрабатывается таким образом, чтобы исключить саму возможность затопления подкрышного пространства. Установить уже готовое окно не представляет особой сложности. Опорные рамы крепятся прямо к кровле. Мансардный стеклопакет можно открывать для проветривания даже во время дождя.

Особенности проектирования

Многолетний опыт установки рам в кровли позволил сформулировать основные правила по их размещению. С ними обязательно нужно ознакомиться заранее.

• Во-первых, любое слуховое окно не должно близко располагаться к коньку кровли, а также к карнизу крыши. Нельзя устанавливать оконные рамы близко к фронтовым частям кровли.
• Во-вторых, при установке двух элементов, расположенных по соседству друг с другом, расстояние между двумя элементами не должно быть ниже 80 см. При более близком расположении уложить кровельное покрытие будет невозможно. Более близкое расположение слуховых окон провоцирует возникновение некоторых затруднений при эксплуатации крыши. Так, например, это обязательно затруднит проведения профилактических мероприятий, близкое расположение слуховых окон спровоцирует скопление снега на крыше зимой. И это тоже нехорошо с эксплуатационной точки зрения.
• В-третьих, устанавливать слуховые окна можно только на тех крышах, угол скатов которых составляет не менее 35 градусов.

Особенности монтажа

Особенности установки слуховой рамы расскажем на примере монтажа дормера.

Устанавливать слуховые окна на крыше необходимо сразу же после монтажа общей стропильной системы. Для этого необходимо выполнить сборку фронтов, стропил и конькового бруса. Затем заранее составляется чертеж дормера. Он должен выглядеть примерно так, как показано на фото.

Как видно на фото, каркас дормера собирается из брусьев. Стенки слухового окна опираются на направляющие кровли, к ним брусья крепятся под прямым углом. Если ширина окна превышает стандартные размеры, нагрузка на стропила будет увеличена. Для того чтобы крыша не обрушилась, там, где дормер будет устанавливаться на стропила, рядом с одной балкой выставляют еще одну, усиливая устойчивость стропилу.

Следующий этап – сооружение каркаса оконной рамы. По сути, она –миниатюрная крыша, поэтому так важно предварительно провести правильные расчеты описываемой конструкции. Сначала производится ограждение проемов оконного отверстия при помощи прочных деревянных брусьев, которые кровельщики называют ногами. На фото показан данный этап. Именно они примут на себя нагрузку всей рамы.

Поперечные балки укладываются таким образом, чтобы нижняя легла параллельно стене дома, верхняя — там, где оканчивается высота будущего окна. Устанавливаются продольные брусья. Они помогают скреплять раму с верхней балкой направляющей стропилы. На данном этапе необходимо вооружиться строительным уровнем и проверить им расположение собранного каркаса по вертикали и по горизонтали. Все элементы дормера важно «выкроить» заранее, согласно сделанному чертежу, сборка каркаса дормера производится согласно фото, на котором изображено схематическое строение слухового окна.

Фронтальные стороны дормера предварительно обшиваются либо влагостойкой фанерой, либо листами плит ОSB. Поверх них укладывается кровельный материал. Для того чтобы скаты слуховых окон были состыкованы со скатом крыши используются ендовы.

Обобщение по теме

Желая у себя на кровле установить слуховое окно, необходимо обязательно обращаться к специалистам. Их помощь поможет подобрать нужную конструкцию рамы, которая наиболее удачно впишется в стилистическое решение дома. Работу по установке важно начинать с составления чертежа рамной конструкции. Как правило, современные производители окон выпускают готовые стеклопакеты стандартных размеров. Проще всего брать именно их за основу и, отталкиваясь от подобных решений, производить расчеты строения рамы слухового окна. Если заранее изучить тему, посмотреть обучающее видео, можно попытаться самостоятельное установить декоративный элемент на крышу. Главное в этом вопросе – не спешить, тщательно продумать заранее все этапы работ и строго следовать намеченному плану. При работе на кровле нужно обязательно соблюдать правила безопасности, всегда страховаться и не работать наверху в одиночку.

конструкция и чертеж, нормы, разновидности и функции

На чтение 9 мин. Просмотров 202 Опубликовано 26.07.2020 Обновлено 07.07.2020

В кровле дома располагают остекленный проем для поступления естественного света и воздуха в мансардное помещение. Иногда слуховое окно объединяют с выходом на крышу. Неправильное проектирование и ошибки при монтаже ведут к обрушению конструкции кровли. Проемы дополнительно уравнивают атмосферное давление в пространстве под кровлей и снаружи, улучшают экстерьер строения.

Определение слухового окна и его функции

Слуховые проемы устраивают в скатных крышах, их выполняют не только классической прямоугольной формы, но также делают треугольными, трапециевидными, круглыми. Функциональные отверстия чаще встречаются в частных коттеджах, особняках, поэтому повышенное внимание уделяют их внешнему виду и сочетанию с отделкой и конструкцией дома.

Через просветы в кровле вентилируется комната, освещается пространство, зрительно увеличивается площадь небольшого помещения. Отсутствие проемов намного снижает полезность и уют чердачного пространства, делая его отделенным от внешнего мира. Окно на крыше существенно влияет на пропорциональное восприятие кровли, поэтому его конструкцию детально продумывают.

Устройство слухового окна

Вначале определяются с каркасом окна. Какой бы ни была форма проема и конструкция надоконного домика, строение несущего остова люкарны не должно нарушать целостность стропильной системы или ослаблять ее прочность.

Основные элементы устройства:

• лобовые балки между стропилами;
• вертикальные стойки на стропильных ногах;
• прогоны поверх подпорок;
• дополнительные стропила от ригелей до конька;
• оконная рама;
• обрешетка, уложенная на стропилах по форме крыши над оконным проемом;
• кровельное покрытие по типу основного настила.

Организовать на крыше дополнительный просвет без вмешательства в несущий кровельный каркас трудно, поэтому инженеры-строители рекомендуют возводить окна одновременно со строительством дома.

Разновидности по конструкции ската крыши

Чердачное окно имеет крышу, которую оформляют по общим правилам обустройства кровельного настила. Рама проема может находиться в плоскости ската и быть наклонной, но чаще оконную коробку выносят и ставят вертикально. Для образовавшегося «скворечника» делают крышу различной конфигурации.

Виды конструкций:

• плоское покрытие;
• односкатная четырехугольная крыша;
• двускатная четырехугольная;
• полукруглая;
• треугольная;
• трапециевидная панорамная;
• стеклянный фонарь.

Слуховые просветы располагают в торцевой стене(фронтоне), иногда дормер в крыше ставят над кровельной плоскостью. Внутри крыши монтируют антидормеры (утопленная форма).

Плоская

Такие типы покрытий над окном обеспечивают максимальное поступление света и вентиляцию комнаты. Для плоского покрытия ставят дополнительную систему отвода воды, которую объединяют впоследствии с общим водостоком.

Плоскую крышу над окошком можно легко устроить самостоятельно:

• в крыше вырезают проем;
• подгоняют рамы по проекту;
• устраивают конструкцию кровли над окном;
• покрывают настил по обрешетке.

При проектировании учитывают высоту конька, степень вентилирования и освещенности. Обращают внимание на близость выходов котельных труб, выводов общей системы кондиционирования.

В работе по устройству участвует деревянный брус сечением 50 х 100 мм, который устанавливают в стропильную конструкцию под разными углами.

Четырёхугольная односкатная

Скат делают в форме трапеции, прямоугольника или квадрата, а размеры оконного отверстия определяют в зависимости от назначения комнат и требуемой степени освещения. По нормам ГОСТ площадь окон на чердаках должна находиться в диапазоне 1/6 – 1/8 от квадратуры пола.

Перед установкой односкатной крыши над проемом проверяют целостность основного каркаса. Если он поврежден или износились несущие элементы, с установкой окна нужно повременить до ремонта стропильной системы. Выпиливать часть стропил для увеличения расстояния можно, но затем нужно перераспределить нагрузку на другие балки методом установки дополнительных прогонов.

Скаты над проемом правильно стыкуют с наклонной плоскостью основной кровли, используют металлические фартуки и обделки из оцинковки.

Четырёхугольная двухскатная

Такой тип является самым распространенным т. к. сравнительно несложная конструкция органично вписывается в любые типы крыш.

При строительстве четырехугольного настила с двумя скатами нужно учитывать требования:

• устройство допускается, если наклон крыши от 35°;
• кровельные надстройки располагают на определенном расстоянии (0,8 – 1,0 м) от наружных несущих стен здания;
• минимальный размер распахивающихся створок 0,6 х 0,8 м, оконного проема — 1,2 х 0,8 м;
• высота над полом комнаты — не меньше 1 м.

Двухскатная крыша над люкарной увеличивает площадь мансарды за счет выноса. Скаты могут повторять уклон основной крыши, если окошко стоит на фронтоне.

Полукруглые

Такой тип перекрытия над просветом смотрится оригинально и в народе получил название летучей мыши. Кровля делается полукруглая, а под ней располагается окно такой же конфигурации или ставится круглая рама.

Форма волны над световым отверстием определяет разные подгруппы:

• плавная линия волны — летучая мышь;
• крутая волна с овальным окном — бычий глаз;
• комбинированный вид — летучая мышь, с односкатным покрытием изогнутой формы.

Основная кровля находит продолжение в настиле слухового проема и смотрится одним целым.

Круглое окно на чердаке смотрится красиво, но ставится редко из-за усложненного монтажа. Такие рамы делают с одной или двумя распашными створками или ставят глухие стеклопакеты. Последний вид используется редко, т.к. нет возможности ухаживать за наружным стеклом.

Треугольные

Окна треугольной конфигурации обрамляются скатами с крутым наклоном или делают пологими, проемы располагают на кровле или ставят на фронтоне. В такой конфигурации отсутствуют боковые стенки, поэтому легко решается вопрос экономии материалов, а также утепления и гидроизоляции. Форма просвета уменьшает поступление света на чердак, поэтому треугольники ставят реже или делают их несколько.

Треугольные типы гармонируют с двускатными крышами, но не всегда сочетаются с вальмовыми, полукруглыми или шатровыми крышами. Ставят рамы с конфигурацией отсеченных углов, при этом общая треугольность сохраняется, но по факту в таком окне может быть 4 – 6 углов. Для открывания створок чаще применяют поворотно-откидной механизм.

Панорамные

Конструкции такого типа обеспечивают большой обзор и максимально освещают внутреннее пространство. Крыша чаще имеет трапециевидную форму с прямым участком значительной протяженности. Окна выполняют без боковых стенок, делают невысокие ограждения из дерева или выкладывают их кирпичом, пеноблоком.

Для устройства обрешетки под кровельный настил нужно сделать сплошное основание панелями ДСП, водостойкой фанеры. Панорамные окна под крышей ставят в помещениях оранжереи, зимнего сада, бильярдных залах или мансардных бассейнах. Недостаток обзорных рам в том, что из-за большой площади уходит тепло и возникает опасность для маленьких детей, которые проживают в мансарде. Для защиты проемы обрамляют решеткой.

Стеклянные

Их называют фонарями из-за того, что они пропускают много света, такие проемы большой квадратуры интегрируют в плоскость кровли.

По конструкции они бывают:

• плоские, не выступающие над поверхностью;
• выпуклые фонари в форме купола, полусферы, пирамиды.

В стропильную конструкцию вписывается оконная рама, которая обычно отличается прочностью, и закрепляется к структурным элементам основного перекрытия. Для заполнения раньше применяли простое полированное стекло, сейчас ставят акриловое или монтируют поликарбонат.

Большая часть площади фонаря глухая, но присутствуют распашные створки, приводящиеся в движение вручную или с помощью пульта (электрическое управление с приводом).

Варианты размещения

Классическая форма установки — конфигурация надстройки в виде домика, при этом чертеж рассчитывают так, чтобы удовлетворить требования по освещенности комнаты. Слуховое окно на крыше может быть двускатного или односкатного размещения. Их стеклят или ставят роллеты, применяют жалюзи.

По нормам предусматривается перепад температуры между улицей и внутренним помещением в 5 – 10°. Если разница больше, в конструкции стен и крыши домика ставят системы для предупреждения выпадения конденсата.

Делают несколько таких просветов в промежутках между стропилами, чтобы не вырезать несущие элементы крышной конструкции для установки окошек и не изменять строение балочной системы дома.

Односкатное

Крыша, уклон которой больше 15°, создает дополнительный поток дождевой воды в направлении окна. Односкатные крыши над окном размещают так, чтобы можно было организовать сток воды в приемные воронки снаружи свесов или внутри здания. Скат делают такого размера, чтобы его наклон не повлиял на объем помещения, но при этом был надежный отвод осадков за пределы навеса.

Уклон ската окна делают несколько меньше, чем крутизна главного покрытия дома. Проектирование выполняют с вычерчиванием проекта на бумаге в масштабе, чтобы габариты односкатного окна сочетались с размерами других элементов фасада. Наклон влияет на количество реек для обрешетки и объем кровельного настила. Для мягких рулонов применяют небольшой уклон, но выполняют сплошную обрешетку.

Двускатное

Такие проемы располагают между стропилами так, чтобы не нарушать строение стропильной системы. Над окном ставят коньковый элемент для организации правильного стыка двух скатов. Наклонные поверхности могут быть разные по квадратуре и иметь отличные друг от друга уклоны. Верхняя часть оконного навеса бывает купольной или шатровой формы.

Основание двускатного окна может располагаться в плоскости кровли или быть вынесенным на расстояние до 0,5 м. Во втором варианте потребуется дополнительное усиление балочной схемы дома. Если предусмотрен выход из слухового двускатного окна, конструируют смотровую площадку, которую выполняют в виде небольшого балкона с перилами.

Крыша над проемом с двумя скатами требует больше затрат на сооружение, чем односкатная конструкция.

Нормативы и нюансы при проектировании

СНиП 11.26-2010 содержит указания по установке, расположению, организации вентилирования.

Технология монтажа ограничена правилами:

• стропила, обрамляющие оконный проем, должны быть сдвоенными, т. к. несут дополнительную нагрузку;
• вспомогательные прогоны не должны врезаться в тело стропильных ног, их концы фиксируют стальными накладками;
• каркас защищают влагостойкой фанерой;
• фронтон окна делают по вертикали, правильность проверяют уровнем или отвесом.

По нормативам оконные домики должны иметь стены, высота которых начинается от 1,2 м. Каркасы вертикальных боковых ограждений опирают на потолочные прогоны перекрытия, находящиеся под проемом. Между соседними слуховыми коробками разрешают расстояние 0,8 м, более узкие места способствуют накоплению снега в промежутках.

Изготовление слухового окна своими руками

Вначале снимают часть кровельного покрытия в месте врезки окна. Рабочее место организовывают установкой подмостей или строительных лесов. Работы по усилению стропильной конструкции можно вести изнури чердака. Установку балок, стоек проверяют инструментально.

Порядок работ:

1. отрезают брус для нижнего основания по длине каркаса слухового проема плюс 20 – 25 см, крепят к полу так, чтобы он выступал за подбалочник одинаково с двух сторон;
2. ставят угловые стойки высотой больше размера окна на 15 см, каждую прибивают к балке усиления и нижней опоре;
3. верхний прогон крепят к стойкам гвоздями, аналогично монтируют нижнюю балку, выравнивают стойки;
4. для подоконника берут брусок, который крепят в подрезах боковых стоек глубиной 1 см, его дополнительно фиксируют подкладками.

Со стороны кровли устанавливают три потолочных балки с промежутком 40 см к боковым перекрытиям, затем конструкция обшивается листами влагостойкой фанеры. Делают монтаж кровельного настила, устраивают конек, разжелобки, устанавливают отливы.

Слуховое окно в мансардной крыше

Слуховые окна в мансардном этаже

Слуховое окно в мансардной крыше является не просто украшением, помогающим создать уникальный дизайн кровли, но и увеличивает количество света в помещении. Это может быть довольно простая конструкция, которую можно установить самостоятельно, или изделие сложной дизайнерской формы, придающее кровле индивидуальность.

Как появились слуховые окна?

Слуховое окно на крыше впервые начали появляться в Европе в середине XIX века. Они служили в основном для создания освещения на чердаке, благодаря чему помещение стало пригодным для жилья и хозяйственных нужд. Спустя некоторое время архитекторы начали использовать этот прием не только с практической, но и эстетической точки зрения. Окна приобрели популярность в таких направлениях, как Ренессанс, готика, барокко. Внешний вид их сильно отличался в зависимости от страны, в которой строилось здание.

В России впервые такие конструкции стали известны после победы над Наполеоном. Крыша со слуховым окном спустя десять лет уже никого не удивляла, стала обыденностью, особенно для Москвы и Санкт-Петербурга. Чердаки чаще всего использовали для проживания люди с малым достатком, помещения часто отдавались под мастерские.

Какие окна бывают?

В зависимости от вида и расположения слуховых окон их разделяют на следующие типы:

• Расположенные в щипцовой стене.
• Дормер, который может иметь разную форму:

1. 1. треугольную.
   2. четырехугольную, применяется, если крыша имеет скаты.
   3. трапециевидную.
   4. сегментообразную, чаще всего такие окна называют панорамными, используются, если кровля имеет форму трапеции.
   5. арочную.

• Антидормер. Окно расположено не под наклоном, под него в кровле делается специальная ступень.
• Наклонное.
• Зенитный фонарь: оно не открывается, находится в верхней части кровли.

Нельзя считать данную классификацию исчерпывающей, так как строительные технологии постоянно совершенствуются, появляются новые технологии и материалы.

Конструктивные особенности

В зависимости от типа кровли будет отличаться и слуховое окно на крыше, конструкция которого подбирается специальным образом.

• В щипцовой стене. Такие окна обустраивают в верхней части стены, которая располагается с торца здания. Оно имеет треугольную форму, по бокам располагаются скаты кровли. Располагается конструкция на той же плоскости, что и фасад здания. Такое окно не нуждается в каких-либо дополнительных сооружениях, оно открывается, к нему можно приставить лестницу и попасть через него на чердак.
• Дормер располагается целиком над скатом крыши. Для установки такой конструкции потребуется усилить кровлю и позаботится о качественной гидроизоляции окна. Такой вид окна имеет наибольшее распространение за счет своей эффективности, встречается большое количество моделей.
• Антидормер – это слуховое окно на крыше, конструкция которого устроена таким образом, что оно не выступает за пределы крыши, при этом находится в одной плоскости с фасадом. Это встроенное окно, из-за этого оно уменьшает объем помещения внутри. Обустроить такое изделие проще, чем рассмотренное выше, однако из-за складывания внутреннего пространства помещения оно не получило широкого распространения.
• Наклонный тип. Такое окно чаще всего называют мансардным, и оно не является редкостью. Вставляется такая конструкция в наклонную плоскость кровли, из-за чего тоже находится под наклоном. Форма такого окна может быть любой; изготавливается оно обычно из металлопластика.
• Зенитный фонарь. Он создан полностью из стекла, форма может быть разной. Благодаря конструкции фонарь дает максимальное освещение чердаку, чаще всего используется в нежилых помещениях, так как нет возможности его зашторить или открыть для проветривания.

Примеры использования слухового окна

Мансардные слуховые окна могут применяться практически в любом типе кровли и имеют множество решений формы и размера, что делает их универсальными. Чаще всего такие конструкции можно встретить на скате крыши или в плоскости стен, однако можно применять их и для односкатных конструкций.

Достаточно широко распространены слуховые окна вальмовой крыши. Они хорошо подходят для классических домов или старинных архитектурных решений. Рамы обычно треугольной формы, окна дают хорошее ровное освещение, ощущение уюта и спокойствия. Такой тип окон широко применяется и для современных конструкций, особенно когда кровля сильно опущена на этаж.

Треугольные окна достаточно просты в исполнении, обходятся дешевле иных нестандартных форм, при этом дают наиболее ровное освещение, однако количество света будет умеренным. Это хорошо, если вы собираетесь превратить мансарду в спальню, но не подходит для детской, игрового зала или гостиной. Иногда встречаются арочные окна: они небольшие, но создают определенное дизайнерское направление, которое привлекает внимание к дому. Освещение такие окна дают минимальное, могут использоваться для проветривания, если будут иметь открывающиеся створки.

Располагать слуховые окна можно как по одному, так и группами, главное – не нарушать целостности опорных элементов кровли. Расположение конструкций может быть как по горизонтали, так и по вертикали. Если необходимо добиться широкого обзора и хорошего освещения, можно использовать панорамное окно, однако через него обычно уходит много тепла.

Если крыша трапециевидная, у нее не будет боковых стенок, поэтому окно закрывают кровельными материалами, применяют специальную гидроизоляцию. Слуховое окно мансардного этажа подбирается обычно в зависимости от назначения помещения и типа кровли. Существует большое разнообразие вариантов, поэтому подобрать подходящий можно всегда.

Какие требования нужно соблюдать при проектировании?

Двускатная крыша со слуховым окном не только хорошо смотрится, но и превращает чердак в пригодное для проживания или иного использования помещение. Однако требуется соблюдать определенные правила, выбирая мансардное окно.

Прежде всего следует учесть сторону света, на которую будет смотреть будущее окно. Южная сторона дает больше света, поэтому, если вам не нужно яркое освещение, можно установить окна небольшого размера или использовать тонировку. Чем больше размер окон, их количество и наклон, тем больше света будет в помещении. Оптимальный размер высчитывается примерно так: на один метр остекления должно приходиться 9 метров пола. Желательно включить мансардное окно в проект еще до того, как начнет строиться кровля: это значительно облегчит их установку, так как для окон будут предусмотрены специальные места, и не придется разбирать кровельный материал.

Двускатная крыша со слуховыми окнами может иметь разное освещение в зависимости от будущего назначения помещения, поэтому необязательно ограничиваться одним окном: можно установить их столько, сколько потребуется. Основным условием является лишь то, что рама должна попадать между стропилами, не нарушая их целостности. Необходимо соблюдать требования СНиП, они нужны на стадии проектировки, когда разрабатывается общая концепция помещения и его стиль.

Если у здания не очень удобная форма крыши, слуховое окно треугольное можно разместить на стене мансардного этажа. Оно может одновременно служить и входом на чердак. Такие окна можно использовать для нежилых чердаков или в комплексе с другими решениями. Максимальный размер окна ограничивается плоскостью крыши, а рассчитывается из соображений освещенности. Чем плоскость стекла больше, тем света в помещение будет попадать больше. Кроме этого, для того чтобы конструкция не нанесла вред кровле, не ослабила ее и прослужила достаточно долго, необходимо соблюдать требования и нормы строительства. СНиП включает следующие требования:

• Наклонные окна ставят, если угол наклона не меньше 35 градусов.
• От наружных стен строения можно располагать надстройки только на регламентированном расстоянии.
• Минимальный размер открывающихся створок должен составлять 0.6×0.8 м, допустимый размер на крыше 1.2×0.8 м.
• Фасад не должен быть продолжением стены, если планируется обслуживание окна с вальмовой крышей, проем которого имеет четырехугольную форму.

Как сделать слуховое окно – практические навыки мастера чердака

Оконный проем на крыше служит источником света для чердака и мансарды. Кроме того этот элемент повышает эстетическую привлекательность строения. Окна на чердаке, другое название — слуховые окна, могут быть оформлены в разных стилях и иметь различную конструкцию.

Разновидности чердачных окон

Другое название слухового окна — мансардное окно. Независимо от этого оно должно соответствовать требованиям самого высокого уровня. Важна прочность конструкции и соответствие архитектурному стилю здания, а также возможность слуховых окон обеспечивать свет и вентиляцию в нужном количестве.

Слуховые окна являются неотъемлемым элементом строений уже долгое время. В зависимости от модных тенденций менялись их дизайн и строение.

Оконные проемы могут иметь несколько видов исполнения:

• Окно, совмещенное с плоскостью крыши.
• Слуховые окна, имеющие боковые стены, а также фронтонную стену помимо плоскости дома.
• Окна с боковыми стенами и фронтоном, расположенным в плоскости строения.
• Мансардные окна, не имеющие боковых стен, фронтон которых располагается в плоскости дома.

Последние три варианта имеют вертикальное остекление.

Проемы для окна на чердаке могут быть треугольной и трапециевидной формы, а также иметь форму арки с остеклением по всей вертикальной плоскости.

Конструкций, имеющие боковые стенки, подразделяются на следующие типы:

• С односкатной кровлей.
• С двускатной кровлей.
• Вальмовые.
• В виде лучковой или циркульной арки.
• Плоские французские.

Чтобы слуховое окно вливалось в общий экстерьер, нужно правильно подойти к выбору типа конструкций и его расположение на крыше и относительно основных окон дома.

Составление проекта

Оконные проемы, включая круглое окно на чердаке, должны соответствовать определенным Санитарным Нормам и Правилам, которых необходимо придерживаться при проектировании и монтаже. Основными регламентирующими документами являются СНиП II-26 и СНиП 21-01. Только в этом случае можно рассчитывать на надежность и долговечность окон без снижения качественных характеристик крыши.

Основными требованиями можно назвать следующее:

• Устанавливать окна можно при уклоне ската основной крыши больше 35 градусов.
• При расположении надстройки следует придерживаться установленного расстояния от наружных стен дома.
• Минимальные параметры створок слухового окна составляют 60*80 см, следовательно, размер оконного проема на чердаке может быть не более 120*80 см.
• При установке окон с вальмовой кровлей и четырехугольной формой следует помнить, что фасад такого окна не должен продолжать стену дома.

Согласно ГОСТ слуховые окна облицовывают разными материалами, включая медь, металл или черепицу. Конструкция окон может иметь собственную кровлю и водосточный желоб, но можно выполнять монтаж без этих элементов. Габаритные окна могут оснащаться балконом, который делает крышу более привлекательной. Окна-люкарны — это название окна на чердаке с боковыми стенками и фасадом, застекленным по всей площади.

Окна треугольной формы на чердаке двускатной крыши

При самостоятельной установке окон на чердаке, следует отдавать предпочтение проемам в виде треугольника, имеющим крутые кровельные скаты. Популярность такой конструкции обусловлена следующим: фронтон окна не имеет заглубления в крышу, он располагается на одной линии с несущей стеной. При этом расположение проема слухового окна и окон дома должно сочетаться. Это поможет сохранить архитектурные особенности строения.

Уклон кровельных скатов треугольных окон составляет около 60-70 градусов, поэтому полезная площадь мансарды не изменяется. Оконные проемы на крыше, имеющие треугольную форму, делают эстетически привлекательным внешний вид крыши и позволяют более эффективно и оригинально сделать планировку мансарды или чердачного помещения.

При установке треугольных слуховых окон следует помнить, что их кровля примыкает к общей кровле. Следовательно, отсутствует необходимость выполнения гидроизоляции мест соединения боковых стен с крышей. Это делает проще и быстрее процесс герметизации, а также облицовку двухскатной крыши со слуховыми окнами.

Сборка основной части — как сделать правильно

Сборка каркаса окна на чердаке начинается только после возведения фронтонов и стропильной системы основной крыши. При этом между стропилами рекомендуется оставить проем. Стропильная система слухового окна имеет некоторые отличия, в ней стропила по бокам конструкции усилены дополнительными элементами. Такая схема поможет каркасу выдерживать значительные нагрузки.

Фронтон окна, устроенного в крыше, должен иметь поддержку от боковых стен. Они устанавливаются под прямым углом к внешней стене, их высота составляет 1,5 метра. Каркас боковых стен должен упираться на потолочные балки.

Боковые стенки чердачного окна устанавливаются после монтажа основной стропильной системы. Далее выполняют привязку горизонтальных перекладин и стоек фронтонного каркаса окна.

После этого решение задачи, как сделать слуховое окно на крыше, заключается в выполнении таких действий:

• Стропила, которые прилегают к стенам, подпиливают и выравнивают по обшивке стены.
• Между усиленными стропилами устанавливают перемычки, крепление которых выполняют металлическими накладными кронштейнами. На этом этапе запрещено делать врубки или врезки, так как это снижает несущую способность стропильной системы.
• Проверяют вертикальность фронтона слухового окна.
• Устанавливают конек и вновь проверяют расположение фронтонного каркаса.
• В соответствии с шаблоном вырезают стропильные ноги мансардного окна и фиксируют их на коньке и на нижней балке конструкции.
• Обшивая фронтон слухового окна в мансардной крыше, нужно обратить внимание на тот факт, что обшивка должна совпадать с обшивкой стены.
• При изготовлении укороченных стропил можно применить универсальный шаблон. Это поможет сократить временные затраты на работу.

Ендова у слухового окна

Окно на крыше может быть устроено по принципу многощипцовой кровли, но с некоторыми различиями в технологии монтажа. Разный уклон скатов треугольного окна и многощипцовой крыши требует нестандартного решения проблемы, поэтому скаты окна и крыши соединяются нестандартными разжелобками.

Конструкция слухового окна на крыше в этом случае предполагает использование накосных стропил, они служат опорой для укороченных стропильных ног. При монтаже окна такого типа необходим правильный расчет длины и сечения ендовы, а также углов соединения боковых стен с коньковым брусом. На каждый проем устанавливается по два разжелобка.

Правила монтажа нижней части чердачного окна

Окно на чердаке в своей нижней части имеет особенности установки, на это следует обратить особое внимание. Внутренняя часть крыши должна скрываться в нижней части чердачного окна так, чтобы ее не было видно изнутри. Решить проблему можно с помощью особенной установки разжелобков.

Балку разжелобка монтируют непосредственно на кровельный материал общей крыши. Она выступает в качестве опоры для стропил двускатного каркаса чердачного окна. На каркас приколачивают обрешетку из влагостойкой фанеры, на которую непосредственно крепят кровельный материал. Обшивают мансардные окна, двигаясь в направлении от конькового бруса к нижней части конструкции. А вот финишное покрытие крепят в обратном направлении, снизу вверх.

Приняв решение самостоятельного монтажа оконных проемов на крыше, необходимо тщательно изучить все тонкости этого процесса. При обустройстве слуховых окон сложной конструкции или оригинальной формы лучше всего обратиться за помощью и консультацией к профессиональным мастерам.

Слуховое окно на мансардной крыше

Кровля состоит из многих элементов, некоторые из них носят декоративный, а другие – практический характер. Максимальную площадь крыши занимают плоские скаты, которые способствуют стоку дождевой воды, что защищает все строение. Кроме скатов, важную роль играют вспомогательные компоненты. Одним из них является слуховое окно. Оно обеспечивает естественное освещение мансарды, если она есть на кровле, а также служит для отвода влажного воздуха из-под крыши. Благодаря этим окнам солнечные лучи падают под более привычным углом, чем через горизонтальные окна на крыше. Есть несколько разновидностей таких окон. Дополнительная информация будет рассмотрена в статье.

Есть из чего выбирать

Слуховое окно не является новинкой в строительном деле. Оно долгое время используется как практический элемент кровли. Разновидностей долмеров ровно столько, сколько разновидностей форм кровель. Различия между окнами такого рода лежат как раз в том, какого рода кровля их покрывает. Среди них можно выделить:

• плоские;
• односкатное;
• вальмовое;
• двускатное;
• трапециевидное;
• арочное;
• круглое.

Каждый вид подбирается под конкретные потребности и в зависимости от общего дизайна дома. Если в нем преобладают округлые формы, тогда и форма крыши окна будет такой же. Кроме того, форма самих створок может быть не только прямоугольной. Некоторые проектировщики утверждают, что такие окна обладают меньшей эффективностью по сравнению с мансардными. Связано это с меньшей пропускной способностью, т. к. лучи меньше времени находятся под требуемым углом.

Нет никаких ограничений в отношении того, на какую крышу можно монтировать слуховые окна. Это добавляет определенной работы мастерам, которые будут заниматься монтажом, но результат однозначно порадует. Не существует строгой привязки к форме крыши, на которой будут находиться слуховые окна. Например, на односкатной отлично будут смотреться окна с полукруглой кровлей и такой же формы. Долмеры могут быть смонтированы не только в скат, но и во фронтон кровли. В некоторых случаях допускается монтаж долмеров на плоскую кровлю, но в этом случае придется предусмотреть способ, по которому дождевая или талая вода будет как можно скорее удаляться. Это связано с тем, что она будет скапливаться под окнами, следствием чего будет сырость.

Чтобы сэкономить средства, вместо боковых стенок слухового окна, можно сделать скаты большей длины. При этом получиться конструкция треугольной формы. Преимуществом такого решения является простота стыковки со скатом. При этом стоит учитывать, что света в помещение будет попадать меньше. Если приоритетом является проникающий свет, тогда скаты слухового окна можно сделать прозрачными и получиться зенитный фонарь. Если на мансарде, где располагаются зенитные окна предполагается наличие спального места, тогда лучше предусмотреть жалюзи. Кто-то вместо слуховых окон предпочитает мансардные, но важно понимать, что их стоимость несколько выше, чем у слуховых.

Когда возможен монтаж

Стоит понимать, что монтаж слухового окна возможен не всегда. Есть определенные нормы СНиП, которые регулируют процесс монтажа долмеров. Только в случае точного следования разработанным правилам, удается достичь максимальной продолжительности службы слуховых конструкций. Вот несколько нюансов, которые важно учитывать при проектировании:

• угол крыши;
• расстояние от наружных стен;
• существуют минимальные размеры слуховых окон.

Для правильного стока воды при наличии слухового окна, угол ската должен быть не меньше 35 градусов. В отношении размеров стоит сказать, что размер слухового окна должен быть не меньше 10% от общей площади чердачного помещения. Но минимальный размер створки составляет 60×80 см. Если слуховое окно делается на вальмовой крыше, то его необходимо расположить таким образом, чтобы оно не было продолжением основной стены. Чаще всего отделка слухового окна производится таким же образом, что и крыша. Но допускается и отдельное оформление, которое подразумевает наличие собственной кровли с отдельным настилом и водоотливами.

Процесс сооружения

Монтаж слухового окна подразделяется на несколько этапов, каждый из которых требует особого подхода. Все начинается с сооружения каркаса.

Каркас

Слуховое окно на мансарде сооружается уже после того, как будет полностью готова стропильная система кровли. При этом оно должно быть спроектировано заранее. Это учитывается во время расстановки ферм. В месте, где будет смонтирован проем. Соседние фермы при этом немного раздвигаются, чтобы их не пришлось резать. Следствием этого стала бы потеря прочности. «Кукушка» имеет свою стропильную систему. Причем ее сооружение не уступает по сложности кровельному. Стропильные ноги, на которые будет оказываться вся нагрузка по завершении монтажа, изготавливаются тройными или двойными.

Для лицевой части такого сооружения или фронтона потребуется дополнительная опора. В ее роли выступает внутренняя стена. Ее высота должны быть не меньше 1,5 метра. Она устанавливается перпендикулярно фронтону и основной стене. Только в этом случае будет возможность добиться требуемой прочности. Сами стены стоят на балках, которые являются потолочными. Эти стены собираются уже после того, как готова кровельная система. Одновременно с их монтажом выполняется фиксация к ним оконного проема. Чаще всего такая конструкция выполняется в той же плоскости, в которой находится одна из стен. Если это так, то опорные стропильные ноги не должны выходить за ее уровень.

Они обрезаются вровень с основной стеной, чтобы добиться гармонии. Для того чтобы усилить проем делается дополнительная перемычка. Она устанавливается между стропильными ногами проема, на нее также опирается коньковый брус «кукушки». Чаще всего она выполняется из древесины, которая усиливается металлическими накладками. Балка-перемычка монтируется таким образом, чтобы она была вертикально в соответствии с фронтоном слухового проема, чтобы обеспечить правильное примыкание коньковой балки окна. Стропила, которые являются боковыми для окна должны верхней частью упираться в коньковую балку кровельной стропильной системы. Если окно находится в одной плоскости со стеной, то обшивку нужно выполнить таким образом, чтобы она не выступала за пределы стены. В качестве материала может применяться влагостойкая фанера или ОСБ плита.

Ендовы

К монтажу треугольного проема необходимо подходить таким же образом, как к настилу покрытия на многоскатную крышу. Но есть и свои нюансы, которые стоит учитывать. Каждый скат кровли, обычно, имеет одинаковый наклон. Но это не так в отношении «кукушки», здесь угол скатов кровли проема может быть большим в несколько раз. При стыковке возникает проблема, т. к. потребуется использовать ендовы с различным углом сторон. Если проем будет глухим, тогда для его изготовления применяются дополнительные укороченные стропильные ноги, которые упираются в накосные стропила кровли.

Чтобы добиться правильного примыкания и оттока дождевой или талой воды, необходимо правильно высчитать длину ендов, а также сечение балки, на которую они будут опираться. Также для разжелобков потребуется заранее знать под каким углом скат проема будет находиться к скату основной кровли. Заранее необходимо подготовить пару таких балок, но они должны быть в зеркальном отображении. При работе лучше использовать заранее подготовленный шаблон.

Нижняя часть

Нижняя часть конструкции требует не менее внимательного подхода, чем остальные. Нижняя часть должна быть опорой для мягкой кровли, которая внутренней частью будет скрываться в ней. При этом боковые стенки должны прикрывать ее таким образом, чтобы ее не было видно. Скрыть ее поможет разжелобок, смонтированный упрощенным методом. Балка под него монтируется сверху основного кровельного настила. Она служит опорой для стропильных ног треугольного окошка. После этого делается сплошная обрешетка для окошка из влагостойкой фанеры, на которую и укладывается настил для проема. Обрешетка монтируется сверху вниз, а кровельный настил наоборот. Видео о монтажных работах можно посмотреть ниже.

Заключение

Как видно, нет двух одинаковых проектов, каждый отличается сложностью и уникальностью конструкции. При этом есть основные правила, которых важно придерживаться. Без них можно ослабить прочность всей стропильной системы кровли, что обернется дорогостоящим ремонтом или заменой основных узлов. Никогда не соглашайтесь на обещания мастеров, которые хотят только попробовать соорудить подобную конструкцию. Это всегда говорит о недостаточной подготовке, за которую придется расплачиваться заказчику. Не соглашайтесь на варианты «как проще», а найдите такого мастера, который будет готов воплотить задумку архитектора.

Слуховое окно на крыше: конструкция и чертеж

Слуховое окно – это застекленная оконная рама на крыше, предназначенная для освещения и проветривания мансардного или чердачного помещений, а также для прямого выхода на кровлю. Этот малый архитектурный элемент имеет множество названий: «скворечник», «домик гномов» и историческое «люкарна». Как правило, слуховое окошко располагается параллельно стене фасада или является ее продолжением. Существует тысяча способов, как сделать слуховое окно на крыше и оригинально его оформить, придав зданию собственный неповторимый вид. Типичное слуховое окно на крыше коттеджа Пример истории – готическая французская люкарна

Для чего нужно слуховое окно?

Изначально слуховые отверстия на крыше были задуманы для выравнивания давления воздуха между наружным атмосферным и внутренним подкрышным. С точки зрения законов физики избыточное давление скорее выбьет хрупкое стекло, чем приподнимет и деформирует тяжелую кровлю.

Помимо практической функции, люкарна часто имеет декоративное значение. Украшенное резными наличниками, лепным обрамлением и другими декоративными элементами, оно служит украшением как внешности дома, так и интерьера мансарды.

Какие бывают слуховые окна?

Разнообразие видов кровельных надстроек определяется заданной формой оконного проема и архитектурой кровли.

По форме оконной рамы различаются слуховые окна:

• прямоугольное,
• треугольное,
• арочное (полукруглое).

По конструкции скатов:

• односкатные,
• двускатные,
• вальмовые.

Виды слуховых окон

По способу расположения в конструкции кровли:

• Дормер – оформляется в виде выступа в скате кровли, требует повышенной гидроизоляции. Наиболее распространен в практике строительных работ.
• Антидормер – встроен в конструкцию кровли, поэтому не требует дополнительной гидроизоляции, в силу чего более прост в исполнении. Однако отнимает внутреннее пространство у чердака и, видимо, по этой причине встречается редко.
• Наклонное окно – то же, что и мансардное.
• В щипцовой стене – слуховое окно устраивается в торцовой стене двускатной кровли. Рама часто имеет форму треугольника, трапеции или арки.
• Зенитный фонарь – окно или стеклянная конструкция на горизонтальной или пологой кровле с минимально допустимым наклоном (5-15 0 ).

Также мансардные «скворечники» выполняются с боковыми стенами и без таковых. Располагаются фронтоном в одной плоскости со стеной фасада или же вне ее плоскости, чуть выше и дальше на скате кровли. Пример вальмовой кровли с двухскатным слуховым окном

В чем разница между окном слуховым и мансардным?

Вариантом застекленного отверстия на кровле является мансардное окно. Только устанавливается оно не вертикально, а под наклоном, и лежит в одной плоскости со скатом кровли. В силу своего конструктивного расположения, такое окошко должно выдерживать те же нагрузки, что и материал, покрывающий кровлю: дождь, град, тяжесть снежного покрова. Существенным преимуществом мансардных окон является то, что они пропускают в подкрышное пространство больше света, чем вертикальные оконные проемы, закрытые сверху и с боков коробкой «скворечника». Эстетичные мансардные окна из новейших материалов прекрасно украшают интерьер современной мансарды

Если есть возможность сделать проем мансардного окна достаточно большим, то можно превратить его в балконную дверь и организовать мансардный балкон, как на фото ниже.

Поскольку мансардные окна не должны пропускать наружную влагу, изготовить водонепроницаемый оклад для них самостоятельно вряд ли удастся. Рекомендуется приобретать готовые пластиковые и деревянные стеклопакеты у официального производителя. Такие оконные блоки изготавливаются с соблюдением технологии производства и, как часть кровельного настила, отвечают всем необходимым требованиям.

Слуховое окно в виде зенитного фонаря

Исторически фонарь в архитектуре – это балочная архитектурная форма, венчающая купол здания и служащая источником верхнего освещения и вентиляции. Украшенные декоративными деталями фонари устанавливали на храмах и соборах. В наши дни фонарь – стеклянная часть горизонтальной крыши. Его выполняют в виде плоского окна, купола, пирамиды или в форме теплицы. Они визуально увеличивают высоту мансардного помещения и пропускают внутрь больше солнечного света. Разновидности зенитных окон

Окно на крыше: практично и эстетично

Из-за этих примеров может сложиться впечатление, что слуховые окна нужны только в жилых помещениях, а на необитаемых чердаках, используемых в качестве хранилища всякого скарба, они не уместны. Это не совсем так, поскольку выходы в кровле нужны для вентиляции чердачного помещения и для обеспечения технического доступа на крышу. Формы кровли и варианты кровельных надстроек могут быть самые разнообразные. Люкарны размещаются как на кровельных скатах, так и фронтонах – торцевых стенах двускатной кровли. Выполненные с творческим подходом, они станут декоративным украшением всего вашего дома.

Нормативы

Садясь обдумывать конструкцию и принимаясь составлять чертеж будущего слухового окна, будет полезно ознакомиться с требованиями санитарных норм и правил, больше известных как СНиПы.

Если проект предусматривает обустройство нескольких слуховых проемов в ряд, расстояние между их внешними краями должно быть не меньше 80 см. Соблюдение этого требования позволит свободно устраивать профилактические осмотры крыши, чистку ее от снега или листьев, проводить замену кровельного материала. На некоторых крышах можно увидеть слуховые проемы в два ряда, сделанные один над другим. В этом случае рекомендуется соблюдать те же нормативы: шаг от нижнего края до пола и между самими проемами от 0,8 м.

Приступая к работе

Как было сказано выше и как можно будет увидеть из чертежей ниже, самой популярной конструкцией слухового окна на крыше является дормер. Поэтому в большинстве источников описание строительства чердачного окна предполагает возведение именно такого типа слухового проема.

Монтаж кровельного «домика» проводится только на уже установленные несущие стропильные «ноги». Своим конструктивом слуховой проем напоминает строении кровли, только в миниатюре. Он имеет собственную стропильную систему, обрешетку, а при двускатном покрытии – конек. Схема чердачного дормера в поперечном разрезе

Что касается наклонного мансардного окна, вписанного в поверхность крыши, его сооружение не требует возведения отдельного каркаса. Однако предъявляются дополнительные требования к качеству оконного блока. Поскольку одним из назначений слухового проема является освещение мансарды, хозяину стоит это учитывать и планировать дормер на южной стороне крыши. На худой конец – на восточной или западной, но главное – не на северной.

Процесс изготовления

В месте обустройства слухового окна несущие балки выпиливают и вынимают. Лучше, если несущие стропила будут одновременно краями обустраиваемого проема.

В идеале ширина слухового окна равна расстоянию между наклонными стропилами.

Так как устанавливать дормеры лучше без нарушения стропильной системы, зачастую сооружаются несколько кровельных надстроек в промежутках между балками. Затем монтируют усиленные вертикальные стойки, оконную раму и верхнее покрытие из стропильных брусков. Как правило, каркас «скворечника» выполняют из брусьев, хотя, если фундамент и несущие стены дома позволяют, фронтон и боковые стенки «домика гномов» выкладывают кирпичом.

Вертикальные стойки устанавливаются на нижнюю горизонтальную лобовую доску. Их вершины соединяются другой горизонтальной балкой – перемычкой над окном. Вертикальные стойки соединяются на вершине прогоном, а на прогон монтируются наклонные стропила – основа мини-кровли над слуховым проемом. В верхней точке, где смыкаются стропила, укладывается коньковый брус. Схема сборки стандартного слухового окна

Снаружи конструкцию обшивают доской, фанерой, другими фасадными и кровельными материалами. Поскольку слуховой проем является частью кровельной системы, он должен иметь надежную влагу- и теплоизоляцию. Поэтому особое внимание уделяют герметизации стыков и использованию подходящего изоляционного материала: битум, утеплитель, силиконовый и акриловый герметики, паронепроницаемая пленка. Все детали скрепляются металлическими уголками и планками с помощью саморезов или строительных гвоздей. Конструкция дормера с квадратным фронтоном и двускатной кровлей

После монтажа всех элементов и завершения наружной отделки переходят к внутреннему оформлению чердачного или мансардного выхода. Здесь хозяин имеет неограниченную свободу для творчества. Деревянные части покрываются защитными грунтовками или лакокрасочными составами, участки ниже и выше слухового окна оформляются в тон с общим интерьером подкрышного пространства. В качестве занавесок от лишнего солнца используются шторы либо жалюзи. Если мансарда отапливаемая, то под окном, как принято в стандартных городских квартирах, можно повесить радиатор.

Заключение

Итак, слуховое окно имеет функционально-декоративное значение. С одной стороны, оно служит для проветривания и освещения чердачного пространства, обеспечивает выход на крышу. С другой стороны, вносит разнообразие в архитектуру, придает зданию неповторимый облик. Задумавший возвести на своей крыше слуховое окно домовладелец стоит перед выбором: нанять опытную строительную бригаду или же собрать конструкцию своими руками по собственноручным чертежам.

форма, материал, стропильная система, слуховые окна

Формы крыш

Двухскатная крыша — один из наиболее распространенных типов. Также имеет название щипцовой крыши. Может быть как симметричной, так и не симметричной — со смещенным коньком. Третий вариант — ломаная или мансардная — предоставляет больше места на чердаке и дает возможность оборудовать дополнительное помещение.

Односкатная крыша — ее наклон, как правило, обращен в неблагоприятную сторону. Например, на север. А другая часть дома находится на солнечной стороне, тем самым получает больше света и тепла.

Шатровая крыша — состоит из четырех симметричных частей, которые сходятся в одной точке.

Вальмовая крыша — как и шатровая, состоит из четырех частей. Но симметричными являются только противоположные пары. Такой вид крыши подчеркивает защитную функцию крыши и делает вид дома более представительным. Дополнительным функциональным и декоративным элементом станет слуховое окно. Оно используется для вентиляции, а также как естественный источник света на чердаке.

Мансардная крыша — может быть вариантом односкатной, двухскатной или вальмовой крыши. Дает дополнительное пространство на чердаке. Позволяет оборудовать какое-либо помещение: кладовую, комнату отдыха, спальню, санузел и т.д.

Стропильные конструкции крыш

Стропильная кровля является оптимальным и экономичным решением для здания небольшой ширины.

Если наклон крыши меньше 450, то стропила с затяжкой не станут экономичным вариантом, но будут удачным решением в случае больших пролетов.

Наслонные стропила являются более дорогими, чем висячие, поэтому их используют только в особых случаях. Более экономичной конструкцией будут наслонные стропила с двумя стойками. А в случае возведения очень широких зданий используют наслонные стропила с тремя стойками.

Детали стропильных систем

Стропильная крыша может состоять из наслонных или висячих стропил. Также возможна комбинация этих конструкций. Они отличаются функциями несущих частей, а также способом восприятия и передачи нагрузки. В свою очередь это оказывает влияние на внутреннюю планировку дома.

В конструкции с наслонными стропилами, они имеют второстепенную функцию. Сами стропила, как правило, имеют небольшое сечение. Могут быть даже круглыми. В свою очередь стойки стропил связывают балки перекрытия и распределяют нагрузки на оси стропил, таким образом определяя решение плана.

Система висячих стропил работает на принципе жесткого треугольника. Ее можно выполнить в простой форме, если длина стропильных ног не превышает 4.5 м. В случае большей длины необходимо использование затяжек — ригелей. Преимуществом такой системы является большее свободное пространство, по сравнению с наслонной системой, имеющей стойки. Отличительной особенностью стропильной крыши является прочное. Нерастяжимое соединение между опорой стропильной ноги и балкой перекрытия.

Освещение чердаков. Слуховые окна

Слуховые окна используются для организации освещения на чердаке в случае его полного отсутствия или нехватки света фронтальных окон. Расположение, форма и размеры слуховых окон в основном зависят от формы крыши и ее размеров. Отметим, что, по возможности, чердачные окна следует делать одного размера и типа. Окна и крыша должны гармонировать и сочетаться между собой с эстетической точки зрения.

С точки зрения экономии денежных средств, а также времени и труда ширина окна не должна превышать расстояние между стропилами. В противном случае придется проводить дорогостоящие работы по удалению мешающих частей. В остальном форма и размер окна, а также его крыши должна быть согласована с кровельным материалом, а также формой крыши дома.

Материал кровли

Соломенная кровля состоит из стеблей ржаной соломы или камыша. Длина стеблей должна составлять 1,2-1,4 м, а укладываются они комлем вниз по обрешетке на расстоянии 20-30 см. Соломенный слой должен иметь толщину больше 28 см, наилучший вариант —  от 35 до 40 см. Такой тип крыши наиболее пригоден для использования в солнечных местностях. В этом случае срок службы кровли составит 60-70 лет, а в сыром климате в два раза меньше.

Материалом для гонтовой кровли служит древесина дуба, лиственницы, бука, сосны, иногда ели.

Укладка шифера происходит по обшивке из досок, толщина которых должна составлять 2,5 см, а ширина — 12 см. Под шифер лучше положить слой толя — он обеспечит защиту от ветра и пыли. Верхние плитки шифера должны покрывать нижние на 8-10 см.

Так называемая «немецкая» шиферная кровля имеет наиболее естественный вид. Ее плитки имеют неправильную форму. Искусственный шифер — асбоцемент — представляет собой плитки правильной формы. Коньковая черепица укладывается на сухо. Также существует довольно много разновидностей черепичной кровли: голландская, «бобровый хвост», шпунтованная или марсельская,  «монах и монашка» и т.д. каждый из этих типов обладает своими эстетическими особенностями и поможет подчеркнуть индивидуальный облик дома.

Металлическая кровля состоит из цинковых, титано-цинковых, медных, алюминиевых или оцинкованных жестяных листов. Особой популярностью пользуется медная платинированная кровля. Отметим, что медное покрытие лучше всего подходит для холодной крыши.

Слуховые окна 101: все, что вам нужно знать

Фото: istockphoto.com

Слуховое окно, расположенное на наклонной стороне крыши, обеспечивает естественный свет на чердак, чердак или любую комнату со сводчатым потолком. Окно этого типа расположено вертикально в рамной конструкции, которая выступает наружу из ската основной крыши и имеет небольшую собственную крышу над окном. Слуховые окна часто ассоциируются с колониальной архитектурой, греческим возрождением и архитектурой в стиле коттеджа, но их можно найти практически в любом стиле дома с наклонной крышей.

СВЯЗАННЫЙ: Skyline пригородов: стили крыш Америки

Если вы подумываете о мансардных окнах для строительства нового дома или переоборудования чердака, продолжайте читать. Мы объясним плюсы и минусы и посоветуем доступные варианты стилей.

История слуховых окон

Слуховые окна впервые появились на крышах жилых домов в Великобритании 16 века, где они использовались для направления естественного света на спальные зоны чердаков. Слово «мансардное окно» происходит от французского «dormeor», что означает «спальная комната».”

Слуховые окна имеют даже более раннего предшественника: архитектурную особенность под названием« лукарна », которая впервые появилась в Европе 12 века. Лукарны — высокие узкие выступы с крышами — часто встречались на высоких шпилях готических соборов. Они были разработаны для обеспечения притока свежего воздуха через вершины шпилей, которые могут сильно нагреваться в летние месяцы. Хороший образец готической архитектуры лукарн все еще существует в соборе Крайст-Черч в Оксфорде. В то время как в старых люкарнах не было стеклянных окон, сегодня высокие узкие слуховые окна иногда называют люкарнами.”

В жилищном строительстве использование слуховых окон не сильно изменилось за последние несколько сотен лет. Они по-прежнему важны для освещения чердаков и чердаков, но сегодня домовладельцы больше заинтересованы в выборе стиля слуховых окон, который дополнит дизайн своего дома.

Фото: istockphoto.com

Стили слуховых окон

Стиль слухового окна определяется стилем крыши над окном. В современных домах обычно встречаются слуховые окна следующих стилей:

• Мансардное окно: Самый распространенный стиль слуховых окон, он имеет двускатную крышу (треугольную крышу с равным уклоном) над окном.
• Слуховое окно Gambrel: Крыша слухового окна Gambrel имеет фронтон на вершине крыши, но затем спускается на два более крутых ската крыши по бокам крыши. Это придает мансардному окошку вид сарая.
• Бедренное слуховое окно: Бедренное слуховое окно имеет три плоскости крыши, по одной с каждой стороны, а третья параллельна передней части слухового окна. Все три плоскости имеют наклон вверх и встречаются в общей точке на вершине крыши.
• Слуховое окно сарая: У этого слухового окна только одна плоскость крыши, имеющая уклон в том же направлении, что и уклон основной крыши, но с гораздо меньшим уклоном.Шаг слухового окна сарая иногда настолько мал, что кажется почти горизонтальным. Однако необходим некоторый уклон, чтобы вода могла стекать.
• Мансардное окно для бровей: Вместо плоских плоскостей крыши мансардное окно для бровей имеет слегка изогнутую волну, которая простирается вверх и полностью перекрывает окно. Мансардное окно для бровей не имеет дополнительных вертикальных стенок и может создавать впечатление, будто глаз выглядывает из-под закрытого века.
• Слуховое окно капота: Слуховое окно капота имеет изогнутую крышу и вертикальные стенки по обе стороны от окна.Обычно в слуховых окнах капота устанавливают окна с аркой, чтобы верх окна совпадал с аркой капота.
• Слуховое окно стены: Слуховое окно этого типа может иметь крышу любого из вышеперечисленных стилей, но его отличительной особенностью является то, что передняя часть слухового окна является продолжением внешней стены, расположенной ниже. Вместо того, чтобы сидеть в середине крыши, сайдинг в основной части дома продолжается прямо до слухового окна, делая переднюю часть слухового окна заподлицо с фасадом дома.
• Слуховые окна Люкарна: Вдохновленные тем, что можно найти в готических соборах, слуховые окна жилых люкарн обычно высокие и очень узкие. Большинство из них имеют двускатную крышу над окнами.
• Слепое слуховое окно: В то время как большинство слуховых окон пропускают свет на чердак, слепое (или «ложное») слуховое окно предназначено только для внешнего вида. С улицы слепое слуховое окно выглядит идентично обычному слуховому окну, но вместо слухового окна, открывающегося во внутреннюю часть дома, оно просто прикрепляется к поверхности крыши.Изнутри нет никаких признаков присутствия слухового окна.

Часто слуховая крыша соответствует стилю основной крыши дома, но есть множество исключений. Дом с двускатной крышей может иметь мансардное мансардное окно, мансардное мансардное окно или другой стиль, в зависимости от архитектурных предпочтений. Тип кровельного материала на слуховом окне обычно совпадает с кровельным материалом на основной крыше. Если основная крыша покрыта битумной черепицей, например, крыша над слуховым окном, вероятно, также будет.

Не хочешь делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

+

Фото: istockphoto.com

Мансардные окна Плюсы и минусы

Мансардные окна желательны не только из-за естественного освещения, но и из-за их внешней эстетической привлекательности. Если вы планируете добавить слуховые окна в новый дом или модернизировать одно из них в существующем доме, следующие преимущества и недостатки могут помочь в процессе принятия решения.

ПРОФИ

• Внутреннее освещение: Чердаки и чердаки естественно тусклые без окна, чтобы сделать интерьер ярче.
• Увеличенное жилое пространство: Внутреннее пространство за обычным слуховым окном может использоваться как уголок для сна или чтения, или служить местом для комода или скамейки.
• Улучшенный воздушный поток: Функциональное окно в слуховом окне хорошо подходит для вентиляции теплого воздуха и поступления свежего воздуха.
• Внешний вид: Слуховые окна красиво разделяют длинную крышу, добавляя характер и стиль.

МИНУСЫ

• Проект не «сделай сам»: Установка слухового окна — это работа исключительно для профессионалов. Необходим сложный угловой каркас, и в случае модернизации инженер должен спроектировать реконфигурацию стропил, необходимую для установки нового слухового окна.
• Добавленная стоимость: Для изготовления слухового окна требуются время и материалы, поэтому стоимость установки выше, чем цена крыши без него. Добавление трех слуховых окон во время нового строительства может увеличить стоимость крыши на 15-20 процентов.Модернизация слуховых окон может стоить еще дороже: от 3500 до 20000 долларов за окно, в зависимости от стиля, размера и выбора материала.
• Повышенный риск утечки: Слуховые окна, как и дымоходы, проникают через основную крышу, что означает большую вероятность утечки. Гидроизоляция — метод переплетения черепицы и листового металла — необходима для снижения риска утечек, но даже в этом случае отверстия остаются более подверженными утечкам, чем другие части крыши.

Фото: istockphoto.com

Чего ожидать во время установки

Если вы строите новый дом , подрядчик по возведению каркаса построит каркас слухового окна одновременно с каркасом конструкции крыши. Обшивка (фанера, покрывающая стойки каркаса) крепится одновременно к наружным мансардным стенам и стропилам основной крыши. Следующим этапом является установка пароизоляционной пленки поверх обшивки на вертикальных стенках слухового окна. Окно, как правило, устанавливается следующим, а затем подрядчик по кровле устанавливает кровельную черепицу на мансардную крышу и основную крышу одновременно, так что между ними не будет видимого перехода — только бесшовный слой черепицы по всей крыше.Когда экстерьер завершен, внутренняя часть слухового окна закончена (окрашена и отделана), в то же время закончено внутреннее пространство чердака.

Когда вы модернизируете слуховое окно в существующем доме , основное внимание уделяется тому, чтобы сократить время, в течение которого у вас будет зияющая дыра в крыше. По этой причине внутреннее обрамление, такое как изменения внутренних стропил или ферм (изменения, которые должны быть согласованы инженером-строителем), часто выполняется сначала, а затем подрядчик строит внешний каркас слухового окна на поверхности крыши. .Когда это будет завершено, соединительное отверстие прорезается в крыше, а затем выполняется любое необходимое дополнительное обрамление. Затем обычно устанавливают окно, затем слуховое окно можно обернуть пароизоляцией, а экстерьер и интерьер можно отделать по желанию.

Если вы думаете о модернизации одного или нескольких слуховых окон в существующем доме, лучше всего это сделать, когда вы заменяете черепицу. Таким образом, подрядчик по кровельным работам может одновременно укладывать новую черепицу по всей крыше.Это обеспечивает наиболее целостный вид, потому что может быть сложно идеально подобрать новую черепицу к существующей.

Не хочешь делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

+

27 идей слуховых окон из новых и старых домов с слуховыми окнами (фото)

Невероятная коллекция старых и новых домов с мансардными окнами. Включены все типы слуховых окон, такие как остроконечная крыша, шатровая крыша, мансардная крыша, а также старые колониальные дома и новые загородные дома.

Слуховые окна придают дому особый вид. Обычно они используются в более традиционных стилях дома.

Что такое слуховое окно?

Слуховое окно — это окно, которое вертикально выступает из наклонной крыши.

Могут быть на всех типах крыш, включая двускатную, мансардную, двускатную, шатровую, односкатную и др.

Вот иллюстрация слухового окна.

Для чего служат слуховые окна?

Мансардные окна

«Основное предназначение — увеличить полезное пространство на верхнем этаже дома.

Позволяет использовать верхний этаж, который в противном случае является чердаком, внутри конструкции крыши. Создав слуховое окно, пространство приобретает свет и пространство, поэтому это может быть комната или даже серия комнат.

Что такое фальшивое слуховое окно?

Фальшивое слуховое окно — это окно, встроенное в крышу, но за которым нет полезного пространства. Он создан для создания эффекта слухового окна только для внешнего вида.

Вот наша коллекция домов разных стилей и дизайнов с разными типами слуховых окон.

Связано: Инструменты для очистки окон | Типы оконных шторы | Типы мансардных окон | Интернет-магазины жалюзи и ставни

1. Грузинский с 3-мя узкими слуховыми окнами

Великолепный новый дом в георгианском стиле из красного кирпича с 3 узкими слуховыми окнами на третьем этаже и двумя слуховыми окнами над гаражом.

2. Дом с 3 мансардными окнами

Белый фермерский дом с круговым крыльцом и темно-серой крышей с тремя белыми слуховыми окнами, заметно выступающими из длинной покатой крыши.

3.Частный гараж

Гараж на 3 машины с арочными воротами и мансардное окно над каждой дверью. Это красивое гаражное сооружение.

4. Двускатная крыша со слуховыми окнами

Большой L-образный кирпичный колониальный дом с 7 слуховыми окнами, встроенными в двускатную крышу.

5. Белый колониальный

Необычный двухэтажный дом в колониальном стиле с тремя белыми слуховыми окнами на втором этаже.

6. Мансардная крыша со слуховыми окнами

Пример мансардной крыши с мансардными окнами.Они не такие заметные, как на крышах с большим уклоном.

7. Дом с несколькими слуховыми окнами, вид сверху

Вид сверху сверху на дом с несколькими слуховыми окнами — одним большим с одной стороны и тремя маленькими спереди. Это хороший пример того, как они выглядят сверху.

8. Современный дом с мансардными окнами

Тонкие слуховые окна составляют все окна на втором этаже этого современного дома. Крутой наклон крыши дома сводит к минимуму эффект слуховых окон.

9. Двускатная крыша со слуховыми окнами

Классический белый колониальный дом с черными ставнями и тремя красивыми слуховыми окнами в остроконечной крыше на третьем этаже.

10. Загородный дом с 1 большой и 1 малой мансардой

Дом из сайдинга из зеленого дерева с крыльцом включает в себя одно большое слуховое окно и одно маленькое слуховое окно над крыльцом.

11. Пример слухового окна с плоской крышей

Пример слухового окна с плоской крышей, выступающей из скатной красной двускатной крыши.

12. Большой исторический дом с массивным слуховым окном и башенкой

Двухэтажный исторический особняк с башенкой с одной стороны и маленьким слуховым окном с другой.

13. Мансардные окна со всех сторон

Желтый колониальный дом с мансардными окнами со всех сторон от шатровой крыши.

14. Пример дома с фальш-мансардными окнами

Новый загородный дом с двумя небольшими фальш-мансардными окнами на крыше над вторым этажом, над гаражом на две машины.

15. Дом в георгианском стиле из красного кирпича с 5 мансардными окнами

Потрясающий новый дом из красного кирпича в георгианском стиле с тремя маленькими слуховыми окнами над домом и двумя слуховыми окнами на крыше над гаражом. Внешний вид дома выполнен из красного кирпича, а мансардные окна — белого цвета.

16. Мансардное окно арочной крыши

Пример слухового окна с арочной крышей на третьем этаже этого величественного кирпичного дома.

17. Дом ремесленников (Американская четырехугольная) с мансардой в шатровой крыше

Отель American Four Square хорошо известен своей шатровой крышей и одинарными слуховыми окнами на фасаде. Это классический пример. К вашему сведению, американские дома с четырьмя квадратами подпадают под стиль мастера.

18. Слуховые окна, занимающие всю ширину дома над крыльцом

Вот пример 5 мансардных окон, занимающих всю ширину дома с крыльцом во всю ширину. С каждой стороны над слуховыми окнами возвышаются кирпичные дымоходы.

19.Красный дом отдыха с красными и белыми мансардными окнами

Новый красно-белый дом для отпуска с соответствующими красными слуховыми окнами с белой отделкой.

20. Крупный план Мансардных окон белых арочных крыш

Снимок крупным планом трех слуховых окон с арочным колпаком, контрастирующим с угловатой двускатной крышей.

21. Мансардные окна с битумной черепицей

На остроконечной крыше этих слуховых окон деревянная черепица сочетается с остальной частью дома. Мансардные окна в этом доме очень большие, что делает их заметными.

22. Дом в горном стиле с большими мансардными окнами

Вот современный дом в горном или северо-западном стиле с двумя слуховыми окнами, встроенными в крышу. Поскольку в этом доме много углов и линий крыши, слуховые окна не так заметны, как в других домах.

23. Фермерский дом с 2 маленькими слуховыми окнами по бокам большого слухового окна

Это изображение демонстрирует пример дома с двумя маленькими слуховыми окнами, примыкающими к одному большему посередине.

24. Колонный дом с мансардными окнами в двускатной крыше

На этой фотографии большого трехэтажного дома с двухэтажными колоннами впереди видны два крошечных слуховых окна, выступающих из зеленой крыши в стиле гамбрел.

25. Мансардные окна в шатровой пирамидальной крыше

Отличный пример пирамидальной шатровой крыши с двумя маленькими слуховыми окнами.

26. Бунгало с мансардными окнами

Небольшое бунгало с двумя мансардными окнами.

27. Мансардное окно с широкой плоской крышей

Большой дом с двускатной крышей, где широкая плоская скатная крыша плавно идет от верхнего ската двускатной крыши.

Связано: Ванные комнаты с большими окнами | Идеи окна первичной ванной комнаты

Слуховые окна: определение и стили — курс истории [2021]

Здание с мансардными окнами на крыше

История слуховых окон

Термин «слуховое окно» на самом деле происходит от среднефранцузского слова dormir, , что означает «спать».» Это кое-что говорит нам о том, как использовалось это окно: оно использовалось для освещения спален, встроенных в чердак. Фактически, первое ее систематическое использование датируется французским архитектором 17 века Франсуа Мансартом, который разместил ряды вертикальных окон на наклонных крышах, чтобы чердаки можно было превратить в спальни. Видеть? Структура многих зданий отражает изменения в использовании с течением времени.

Хотя мсье Мансар может получить признание за разработку слухового окна в том виде, в каком мы его знаем сегодня, почти наверняка он не был первым, кто это сделал.В странах Северной Европы за столетия до этого долгое время создавались деревянные домашние архитектурные стили. У этих домов были длинные крутые крыши, некоторые из которых доходили до земли. Во многих из них были встроены окна, что делало их ранними версиями современного слухового окна. Однако, независимо от своего точного происхождения, слуховое окно стало обычным способом сделать самый верхний этаж дома пригодным для жилья и комфортного проживания.

Стили и типы слуховых окон

Стилей слуховых окон в основном столько же, сколько стилей крыш, но в целом мы можем разделить их на пять основных категорий.Каждый из них определяется не самим окном, а типом покрывающей его крыши и соотношением между главной крышей дома и этой маленькой коробчатой ​​оконной конструкцией.

Первый — слуховой проход с фронтоном в стиле . Двускатное слуховое окно прикрыто двумя наклонными сторонами крыши, которые пересекаются посередине и открываются по направлению к окну. Таким образом, это точно такая же установка, как и остроконечная крыша дома, а у остроконечных домов обычно есть остроконечные мансардные окна.

Поскольку слуховое окно перпендикулярно крыше, остроконечное слуховое окно перпендикулярно остроконечной крыше дома.По этой причине некоторые люди с остроконечным домом предпочитают иметь слуховые окна в стиле и . Крыша мансардного мансарда имеет наклон в том же направлении, что и основная крыша.

Два мансардных окна под навесом

Но что, если в вашем доме нет двускатной крыши? Что, если у него будет шатровая крыша, которая наклонена во все четыре стороны дома? Для дома с шатровой крышей многие рекомендуют мансардное окно , которое выступает из крыши, но также имеет собственную крышу, спускающуюся вниз в каждом доступном направлении.Это может сделать слуховое окно похожим на собственный миниатюрный домик, что нравится многим людям.

Конечно, прямолинейное слуховое окно не для всех. Слуховое окно, которое все еще выступает из крыши как прямолинейная конструкция, может иметь арочную или изогнутую крышу, которую мы называем сегментным стилем . Это популярно во многих модных домах и добавляет в дом забавные декоративные изгибы.

Сегментные слуховые окна

Наконец, давайте просто выбросим полностью слуховое окно в форме коробки.Слуховое окно для бровей в стиле — это слуховой проход, выступающий из крыши в виде арки или треугольника. Мансардные окна для бровей обычно не оставляют достаточно места для человека, чтобы стоять или сидеть у окна, но они привлекательны, декоративны и достаточно функциональны, чтобы освещать законченный чердак.

Мансардные окна для бровей

Это ваши основные типы слуховых окон. Какой из них вы будете использовать, будет зависеть от стиля дома и уже установленной крыши.В целом, однако, рекомендуется, чтобы слуховое окно соответствовало крыше и чтобы все слуховые окна были построены в одном стиле. Наши дома могут со временем развиваться, но мы все равно хотим развиваться привлекательно.

Краткое содержание урока

Слуховое окно — это окно, которое выступает вертикально из наклонной крыши, а не устанавливается непосредственно в крышу. Обычно его используют для освещения чердаков, как правило, при отделке чердака под жилое пространство. Существует пять основных типов слуховых окон, каждый из которых определяется типом крыши, покрывающей эту выступающую оконную конструкцию.Мансардное окно с фронтоном имеет шатровую крышу, открывающуюся перпендикулярно крыше дома. Крыша сарая имеет наклон в том же направлении, что и крыша дома. Мансардное окно с шатром имеет наклонную крышу во всех открытых направлениях, а мансардное окно сегментное имеет арочную крышу. Наконец, слуховое окно eyebrow имеет крышу, которая полностью спускается к основанию оконной конструкции, соединяя ее с основной крышей в виде арки или треугольника. Слуховые окна могут быть интересным способом добавить декоративные и функциональные дополнения в ваш дом, структуру, которая может адаптироваться, пока вы это делаете.

Проектирование мансардных окон — Домостроение

Есть много причин, по которым вы можете захотеть установить слуховые окна на крышу. Возможно, вам понадобится больше дневного света, лучшие виды или немного дополнительного пространства для головы. Или хорошо спроектированные мансардные окна могут просто добавить особого характера дому.

Когда основная цель состоит в том, чтобы просто увеличить полезную площадь пола при сохранении линий основной крыши, мансардное окно часто оказывается наиболее практичным решением. Однако мансардные окна большого сарая могут значительно изменить внешний вид дома, поэтому иногда их лучше всего разместить в задней части дома.Двускатные мансардные окна — еще одно решение, но когда они становятся слишком большими, они быстро захватывают нижние этажи дома и заставляют его выглядеть тяжелым сверху. Тем не менее, если слуховое окно станет достаточно большим, чтобы его можно было считать поперечным фронтоном, оно будет оставаться основным элементом дизайна. Комбинирование конструкций слуховых окон позволяет решить некоторые сложные конструкторские решения даже при усложнении конструкции кровли.

Двускатные мансардные окна соответствующего размера привносят свет, добавляя шарма и интереса большой или простой крыше.Если они хорошо спроектированы, они не конкурируют с линиями главного дома; вместо этого они усиливают, дополняют и обогащают индивидуальность дома.

Показать сдержанность

Самая распространенная ошибка — делать слуховые окна слишком большими. Понятно получить максимальную отдачу от вложенных средств, но большие слуховые окна быстро нарушают дизайн, особенно в небольших домах с низкими карнизами. Думайте об окне как об основной причине существования слухового окна и обеспечьте минимальный каркас вокруг окна, необходимый для структуры и изоляции.

Здесь я спроектировал мансардные окна для мыса 1940-х годов — стиль дома, который часто требует слуховых окон. Верхний этаж должен быть закончен как жилое пространство, поэтому свет, виды и выход являются важными факторами, способствующими редизайну. При проектировании слуховых окон важно учитывать выход, чтобы убедиться, что слуховые окна будут соответствовать требованиям кодекса.

У дома низкий карниз, простая отделка, асимметричный фасадный фасад. Он находится в историческом районе, поэтому пристройка слухового окна должна быть сделана осторожно, чтобы усилить, а не умалить характер дома.

Двускатные мансардные окна для мыса 1940-х годов

A) Расстояние

Нет никаких жестких правил, когда речь идет о расстоянии между слуховыми окнами, но начните с геометрических узоров. Например, эти три слуховых окна выглядят лучше, если они равномерно распределены по крыше, но часто концевые слуховые окна можно немного обмануть наружу.

B) Наклон крыши

Самый традиционный подход — подобрать под уклон крыши дома. Здесь этот наклон равен 10 к 12. Однако некоторые конструкции могут выдерживать различные наклоны.Когда мансардный фронтон вдохновлен классическим фронтоном, уклон может быть ниже, чем крыша дома, примерно до 5 из 12.

C) Высота

Когда фасад дома высокий, слуховые окна могут быть высокими. Точно так же, когда фасад короткий, слуховые окна могут быть короткими. Однако высота сама по себе не должна быть контролем; скорее, высота слухового окна всегда должна определяться размером и масштабом окон, которые будут использоваться в слуховом окне.

D) Ширина

В своей книге Get Your House Right Марианна Кузато предлагает, чтобы общая ширина слухового окна была такой же, как и у окон, включая отделку, в главном доме внизу.Это благородная цель простой классической архитектуры. При добавлении слухового окна к дому, в котором еще нет идеальных классических деталей, вы должны использовать дом в качестве ориентира. Например, в бунгало слуховое окно может выглядеть лучше всего с небольшой дополнительной шириной, чтобы создать более горизонтальные пропорции.

E) Номер главного здания

Во многих домах можно игнорировать основание дома и сосредоточиться только на том, насколько хорошо слуховые окна смотрятся на крыше. Поскольку слуховые окна находятся в плоскости, отличной от стены основного дома, и поскольку карниз крыши обеспечивает сильный горизонтальный разрыв, выравнивание с элементами ниже менее важно, чем формирование массы, то есть то, как слуховые окна «ощущаются» на крыше.

Служебное помещение

F) Размещение

Размещение слухового окна определяется многими факторами. В идеале оконные головки должны быть выровнены с любыми фронтонными окнами на каждом конце дома, а потолок слухового окна должен быть на одной плоскости с другими потолками внутри. С внешней точки зрения это массовое решение, и его лучше всего рассматривать в трех измерениях. «Центр тяжести» слухового окна — обычно около двух третей высоты щечной стены или половины общей высоты слухового окна — должен располагаться около центра крыши.Можно немного сдвинуть его вниз, но не поднимать выше.

G) Вылет граблей

Если грабли нависают над главным домом или совсем не нависают, детализируйте слуховое окно, чтобы оно соответствовало. Когда в доме имеется больший передний свес, уменьшите глубину свеса слухового окна на 25–50%, если только вы не намерены привлечь внимание к крыше слухового окна.

H) Размер обрезки

Как правило, я уменьшаю обшивку на 10–25% по сравнению с обшивкой крыши в главном доме.

I) Обрезные профили

У этого дома простая отделка карниза: вертикальный 1 × 8 с желобом, образующим основной карниз. Нет смысла использовать желоба на слуховых окнах, потому что любой дождь направляется в желоба внизу. Чтобы создать другой, но все же подходящий карниз, используйте плоскую облицовочную доску, установленную под углом от 40 ° до 45 °.

Размер окна

J) Размер окна

При выборе размеров окон выбирайте единицы, отражающие окна первого этажа, но уменьшенные на 10–25%.Сохраняйте соотношение сторон — соотношение высоты окна к его ширине — одинаковым или сделайте окна слегка приподнятыми.

K) Выход

Если в спальне есть мансардные окна, помните, что хотя бы одно окно в каждой спальне должно соответствовать коду для выхода. Выдвижное окно имеет расстояние от пола не более 44 дюймов, минимальный чистый проем 5,7 кв. Футов, минимальную ширину 20 дюймов и минимальную высоту 24 дюйма. Это не означает, что отверстие 20 дюймов.на 24 дюйма соответствует коду. Например, окно шириной 20 дюймов должно иметь высоту не менее 42 дюймов, чтобы соответствовать 5,7 кв. Фута. требование. Кроме того, поскольку за один раз можно открыть только половину двояковесного блока, проем для чистых помещений резко уменьшается — до 4,2 кв. Фута для окна на чертеже. К счастью, для этой цели производители делают створчатые окна, похожие на навесные. Для этого проекта такое створчатое окно будет иметь чистый проем 8,4 кв. Фута

.

L) Материал фронтона

Если детали дома такие простые, как здесь, то подход к сайдингу является традиционным.Если дом имеет более сложную отделку, или слуховые окна особенно маленькие, или если вы хотите добавить некоторого визуального интереса, фронтон и щечные стены можно закончить и покрасить в соответствии с отделкой. Это превращает слуховое окно в элемент отделки.

M) Высота порога

Визуально чем меньше, тем лучше. Удерживая подоконник на расстоянии не менее 2 дюймов от крыши, подоконник удерживается над снегом и льдом и создает вертикальную дамбу от проливного дождя.

Рисунки: Майк Мейн

От Fine Homebuilding # 245

Подробнее о мансардных окнах:

Четыре шага к прошивке слухового окна — Опытный специалист по ремоделированию Майк Гертин демонстрирует «горячо вспыхивающее» слуховое окно с деталями, которые не пропускают воду.

Обрамление эффектного слухового окна — Если слуховое окно для собачьей будки или слуховое окно сарая недостаточно нарядно, A-слуховое окно может добавить интересный дизайн, и его легче защитить от элементов.

Поднятие брови — Добавление изящно изогнутого окна для бровей на крыше требует точного планирования, необычного обрамления и изогнутых шаблонов для обшивки крыши. Вот как можно добавить эту стилистическую деталь конца XIX века.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

5 видов слуховых аппаратов | Блог мастера

Слуховые окна похожи на глаза дома. Расположенные на крышах, они добавляют пространство и свет на верхние этажи и добавляют интерес к простой линии крыши.

Я помню, как провел первую весну в нашем маленьком бунгало, сидя на крыше, восстанавливая два слуховых окна для бровей, которые почти сгнили. Работа на крутом склоне изо дня в день была изнурительной, но когда она была закончена, отдача была невероятной.В нашем доме больше не было двух черных глаз.

В некоторых стилях старых домов часто используются слуховые окна, такие как американский Foursquare и Colonial Revival, в то время как другие редко имеют слуховые окна.

Слуховые окна получили свое конкретное название из-за стиля крыши, который они носят. В этом посте я составил список наиболее распространенных типов и изображений, которые помогут вам определить, что есть что. Но прежде чем мы перейдем к списку, вам следует знать кое-что, относящееся к слуховым аппаратам.

Правила добавления слухового окна

1. Сохраняйте постоянный стиль — В доме редко, если вообще когда-либо, есть слуховые окна двух разных типов.Если вы встретите дом более чем одного типа, велика вероятность, что один из них был добавлен позже подрядчиком, который никогда не посещал занятия по проектированию. Если вы планируете добавить слуховое окно, убедитесь, что оно осталось в том же стиле, что и все существующие.
2. Сохранять постоянный размер — Обычно неизменен не только стиль, но и размер. За исключением случаев, когда можно найти более крупное центральное слуховое окно, размеры должны быть одинаковыми по всему зданию. Размеры слуховых окон всегда должны быть достаточно маленькими, чтобы они не затмевали историю, на которой они опираются.Массивное слуховое окно на крыше небольшого коттеджа будет выглядеть так, как будто оно собирается раздавить дом под ним. Даже если вам нужно дополнительное пространство, подумайте о других способах его получения, кроме добавления массивного нового слухового окна.

5 типов слуховых окон

Изображение предоставлено: vicspacewalker / 123RF Stock Photo

1. Фронтон — Простая остроконечная крыша слухового окна помогает отводить воду от окна и вниз по его сторонам. Они присутствуют в большинстве домов любого типа и, вероятно, являются наиболее распространенным стилем слуховых окон из-за их простоты и того факта, что они добавляют самый вертикальный потолок из большинства слуховых окон.Вы часто найдете их в группах, кратных 3, 4 или даже 5 на крыше.

Изображение предоставлено: capecodadditions.com

2. Сарай — Эти слуховые окна могут быть лишь небольшим дополнением для некоторого дополнительного света, но часто они почти такие же большие, как вся линия крыши (как в доме в стиле мыса на фотографии). Слуховые окна сарая часто стирают грань между слуховым окном и просто вторым этажом.

Изображение предоставлено: Скотт Сидлер

3. Шатровая — Эти мансардные окна с шатровой крышей, почти такие же типичные, как и слуховые окна с двускатной крышей, являются одной из определяющих характеристик американского Foursquare.

Изображение предоставлено: Скотт Сидлер

4. Бровь — Будь то полукруг или треугольник, мансардные окна для бровей больше подчеркивают архитектурный вид, чем добавляют запас пространства. Они служат для добавления света на верхние этажи и часто встречаются с декоративной веерной подсветкой (как на фото) или другим уникальным оконным элементом.

Изображение предоставлено: dbvirago / 123RF Stock Photo

5. Сегментарное — Сегментное слуховое окно — это, по сути, причудливый способ сказать «слуховое окно с арочной крышей». Думаю, в архитектурных книгах термин «сегментный» понравился больше, чем «выпуклый выступ крыши», но вы можете решить.

Изображение предоставлено: christopheronstad.com

На случай, если эти фотографии недостаточно хороши, в Интернете есть небольшая удобная графика, которая поможет вам определить, на какой тип слухового окна вы смотрите.

Теперь, когда вы в следующий раз посмотрите на дом со слуховыми окнами, вы можете высказаться и произвести впечатление на людей, назвав конкретную архитектуру слухового окна, которой вы все восхищаетесь. Вот почему вы читаете этот блог, верно? Чтобы произвести впечатление на других своими старыми домашними знаниями? … Вы знаете, что это правда.

Основатель и старший редактор

Я люблю старые дома, работаю своими руками и учу других делать это самостоятельно! Все можно научить, если вы только дадите этому шанс.

Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!

архитектурный срок-высокое разрешение2

% PDF-1.5 % 1 0 obj > эндобдж 2 0 obj > поток application / pdf

_

архитектурный термин-высокое разрешение2

Microsoft® Office Publisher 2007; изменен с помощью iTextSharp ™ 5.4.3-SNAPSHOT © 2000-2013 1T3XT BVBA (AGPL-версия) 2009-05-07T22: 33: 22ZMicrosoft® Office Publisher 20072019-08-06T13: 19: 19-07: 00 конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj [7 0 R 8 0 R 9 0 R 10 0 R 11 0 R 12 0 R 13 0 R 14 0 R 15 0 R 16 0 R 17 0 R 18 0 R 19 0 R 20 0 R 21 0 R 22 0 R 23 0 R 24 0 R 25 0 R 26 0 R 27 0 R 28 0 R 29 0 R 30 0 R 31 0 R 32 0 R 33 0 R 34 0 R 35 0 R 36 0 R 37 0 R 38 0 R 39 0 R 40 0 R 41 0 R 42 0 R 43 0 R 44 0 R 45 0 R 46 0 R 47 0 R 48 0 R 49 0 R 50 0 R 51 0 R 52 0 R 53 0 R 54 0 R 55 0 R 56 0 57 0 R 58 0 R 59 0 R 60 0 R 61 0 R 62 0 R 63 0 R 64 0 R 65 0 R 66 0 R 67 0 R 68 0 R 69 0 R 70 0 R 71 0 R 72 0 R 73 0 R 74 0 R 75 0 R 76 0 R 77 0 R 78 0 R 79 0 R 80 0 R 81 0 R 82 0 R 83 0 R 84 0 R 85 0 R 86 0 R 87 0 R 88 0 R 89 0 R 90 0 R 91 0 R 92 0 R 93 0 R 94 0 R 95 0 R 96 0 R 97 0 R 98 0 R 99 0 R 100 0 R 101 0 R 102 0 R 103 0 R 104 0 R 105 0 R 106 0 107 0 R 108 0 R 109 0 R 110 0 R 111 0 R 112 0 R 113 0 R 114 0 R 115 0 R 116 0 R 117 0 R 118 0 R 119 0 R 120 0 R 121 0 R 122 0 R 123 0 R 124 0 R 125 0 R 126 0 R 127 0 R 128 0 R 129 0 R 130 0 R 131 0 R 132 0 R 133 0 R 134 0 R 135 0 R 136 0 R 137 0 R 138 0 R 139 0 R 140 0 Прав 141 0 Прав 142 0 Прав 143 0 Прав 144 0 R 145 0 R 146 0 R 147 0 R] эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект > эндобдж 35 0 объект > эндобдж 36 0 объект > эндобдж 37 0 объект > эндобдж 38 0 объект > эндобдж 39 0 объект > эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 46 0 объект > эндобдж 47 0 объект > эндобдж 48 0 объект > эндобдж 49 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект > эндобдж 55 0 объект > эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 59 0 объект > эндобдж 60 0 объект > эндобдж 61 0 объект > эндобдж 62 0 объект > эндобдж 63 0 объект > эндобдж 64 0 объект > эндобдж 65 0 объект > эндобдж 66 0 объект > эндобдж 67 0 объект > эндобдж 68 0 объект > эндобдж 69 0 объект > эндобдж 70 0 объект > эндобдж 71 0 объект > эндобдж 72 0 объект > эндобдж 73 0 объект > эндобдж 74 0 объект > эндобдж 75 0 объект > эндобдж 76 0 объект > эндобдж 77 0 объект > эндобдж 78 0 объект > эндобдж 79 0 объект > эндобдж 80 0 объект > эндобдж 81 0 объект > эндобдж 82 0 объект > эндобдж 83 0 объект > эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект > эндобдж 92 0 объект > эндобдж 93 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 97 0 объект > эндобдж 98 0 объект > эндобдж 99 0 объект > эндобдж 100 0 объект > эндобдж 101 0 объект > эндобдж 102 0 объект > эндобдж 103 0 объект > эндобдж 104 0 объект > эндобдж 105 0 объект > эндобдж 106 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект > эндобдж 112 0 объект > эндобдж 113 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 116 0 объект > эндобдж 117 0 объект > эндобдж 118 0 объект > эндобдж 119 0 объект > эндобдж 120 0 объект > эндобдж 121 0 объект > эндобдж 122 0 объект > эндобдж 123 0 объект > эндобдж 124 0 объект > эндобдж 125 0 объект > эндобдж 126 0 объект > эндобдж 127 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 132 0 объект > эндобдж 133 0 объект > эндобдж 134 0 объект > эндобдж 135 0 объект > эндобдж 136 0 объект > эндобдж 137 0 объект > эндобдж 138 0 объект > эндобдж 139 0 объект > эндобдж 140 0 объект > эндобдж 141 0 объект > эндобдж 142 0 объект > эндобдж 143 0 объект > эндобдж 144 0 объект > эндобдж 145 0 объект > эндобдж 146 0 объект > эндобдж 147 0 объект > эндобдж 4 0 obj > эндобдж 149 0 объект > эндобдж 150 0 объект > эндобдж 151 0 объект > эндобдж 152 0 объект > эндобдж 153 0 объект > эндобдж 154 0 объект > эндобдж 155 0 объект > эндобдж 156 0 объект > эндобдж 157 0 объект > эндобдж 158 0 объект > эндобдж 159 0 объект > эндобдж 160 0 объект > эндобдж 161 0 объект > эндобдж 162 0 объект > эндобдж 163 0 объект > эндобдж 164 0 объект > эндобдж 165 0 объект > эндобдж 166 0 объект > эндобдж 167 0 объект > эндобдж 168 0 объект > эндобдж 169 0 объект > эндобдж 170 0 объект > эндобдж 171 0 объект > эндобдж 172 0 объект > эндобдж 173 0 объект > эндобдж 174 0 объект > эндобдж 175 0 объект > эндобдж 176 0 объект > эндобдж 177 0 объект > эндобдж 178 0 объект > эндобдж 179 0 объект > эндобдж 180 0 объект > эндобдж 181 0 объект > эндобдж 182 0 объект > эндобдж 183 0 объект > / Метаданные 2 0 R / Страницы 182 0 R / StructTreeRoot 3 0 R / Тип / Каталог >> эндобдж 148 0 объект > / MediaBox [0 0 3024.:! tiYN & ܢ5 e = mёVN / rqg (jXL] B AKeFCu% &> FHzzuPO7; nV \ u \ 1M? Mn ~> ɳn> V (, Xrp * 7. (dVDêQ0’Q {! Պ b`ulӫ [7dSJo? M

KzEH6 / 7bvV5 ##

Обновите свой дом с помощью мансардных окон

При ремонте домов большинство людей хотят получить максимальную отдачу от вложенных средств. Что повышает стоимость вашей собственности при минимальных затратах? увеличьте жилую площадь вашего дома, но вы не хотите строить совершенно новую пристройку. Какова самая дешевая цена за квадратный фут? Один из способов улучшить свой дом — это построить подвал.Но, может быть, у вас нет подвала. Или, может быть, вы хотите увеличить естественное освещение в своем доме. Многие семьи, которым нравится существующий дом, предпочитают небольшие пристройки, а не более дорогой ремонт. Среднестатистическое мансардное окно расширяет полезную площадь дома при ограниченном бюджете. В этой статье мы обсудим, почему ваша семья может пожелать обновить свой дом мансардными окнами.

Что такое мансардное окно?

Мансардное окно — это выступ крыши. Это увеличивает высоту потолка в наклонной крыше дома.Доступны несколько различных стилей слуховых окон, включая слуховые окна с остроконечной крышкой, вальм и навес. Каждый увеличивает квадратный фут и добавляет света в дом. Их идентифицируют по форме крыши.

Многие называют фронтон мансардными мансардными окнами. К ним относится крыша, которая выступает посередине и спускается по бокам.

Как и мансардные окна, мансардные окна имеют третью сторону. Эта сторона находится в верхней части окна.

Слуховое окно с односкатной крышей достигает самой нижней точки спереди и спускается вверх к задней части.Мансардные окна с остроконечными крышами — самый популярный вариант мансардного типа.

Преимущества добавления слухового окна

Добавьте больше места

Если вы хотите сэкономить деньги и увеличить площадь вашего дома, постройте слуховое окно. Люди используют слуховые окна для самых разных помещений. Это может быть гостиная, ванная, спальня или даже кладовая. Домовладельцы могут увеличить свое пространство примерно на половину комнаты с мансардными окнами. Многие люди добавляют слуховые окна, потому что считают свой чердак потраченным впустую. Увеличивая высоту потолка, мансардные окна позволяют использовать больше чердачного пространства.Возможно, вы живете там, где не можете добавить дополнительную историю. Используйте свой существующий чердак, не нарушая строительных норм, добавив мансардное окно. Это позволяет использовать пространство, не добавляя еще одной истории.

Увеличить освещение

Возможно, вы желаете увеличить естественное освещение в своем доме. Некоторые варианты включают световые люки и солнечные туннели. Чтобы узнать больше об этих вариантах, посетите наш блог о них. Мансардные окна также увеличивают естественное освещение в доме. Слуховые окна позволяют добавлять окна в тех областях, где установка окна обычно невозможна.Это особенно актуально для домов с двускатной крышей. Если вам не нужно дополнительное пространство, выберите небольшое слуховое окно. Это увеличивает освещение и воздушный поток без особых дополнительных квадратных метров.

Вариант для хорошей погоды

Большинство слуховых окон включает в себя крыши с крутым уклоном. Это дает им лучшую атмосферостойкость. В то время как все слуховые окна могут сбрасывать снег и дождь с крыши, остроконечное слуховое окно проливает их лучше всего.

Повышение привлекательности бордюров

Установка мансардных окон в ваш дом — один из самых дешевых способов улучшить привлекательность бордюров и повысить рыночную стоимость.Оценщики всегда ищут визуальную привлекательность, когда определяют стоимость дома. Некоторые домовладельцы добавляют слуховое окно, чтобы просто нарушить монотонность вида простой крыши. Мансардные окна добавляют разнообразия внешнему виду дома, который нравится покупателям. Когда дело доходит до эстетики, мансардные окна безоговорочно выигрывают. Простые в конструкции мансардные окна хорошо сочетаются с дизайном многих домов.

Если вы хотите наслаждаться своим домом без капитального ремонта, подумайте о том, чтобы добавить мансардное окно. Мы надеемся, что советы в этой статье помогли вам рассчитать общую стоимость различных проектов, которые вы можете выполнить, чтобы увеличить размер вашего дома.Выбирая слуховое окно для улучшения вашего дома, вы должны быть уверены, что все сделано правильно. В противном случае это не продлится долго. Если вы добавите слуховое окно, и оно будет выровнено не совсем правильно, люди это заметят. Неправильно установленное слуховое окно может поставить под угрозу крышу, что приведет к протечкам или даже к обрушению. Убедитесь, что вы наняли для своего проекта опытного подрядчика. Свяжитесь с Specialty Home Products, чтобы получить помощь с установкой слухового окна. Наша команда дизайнеров позаботится о том, чтобы улучшение вашего дома было выгодным для ваших инвестиций на долгие годы без необходимости переезжать в новый дом.

Есть вопросы по ремонту сайдинга или крыши? Обратитесь к специалисту по кровельным работам из Specialty Home Products, кровельщики Spokane в WA сегодня. Задать вопрос .
