GX53 светильник для натяжных потолков и что нужно о нем знать
GX53 — обособленный встраиваемый точечный светильник, нашедший применение в различных наименованиях подвесных потолков. Подбирая цоколь не стоит экономить. На представленных дешевых моделях в значительной мере страдает сборка, а также используются некачественные материалы. К примеру, термокольцо, которое опоясывает лампу, а также поглощающее температуру, выполняется из некачественных материалов, оно значительно хуже справляется с поставленной задачей. От некачественно обустроенной вентиляции в доме, установленной, к тому же, с относительно дешевыми светильниками, возникает перегрев, испортится полотно потолочной конструкции. Тип цоколя GX53 успешно зарекомендовал себя в различных помещениях.
Цоколь gx53, что это такое как выглядит и какие особенности конструкции
В том случае, когда полотно не полностью натянуто, примерьте на глаз заблаговременно, какие именно светильники будете монтировать в дальнейшем. Опираясь на это, вы будете выставлять показатель высоты натяжения самого потолочного полотна. Данные изделия не рекомендуются для последующего применения на традиционных потолках. Полотно довольно сильно подвержено выгоранию, а также утрате своего цвета. По этой причине есть два варианта, вы установите внешние светильники на поверхность из ткани, но можете попробовать разместить там встроенные приборы, если полотно изготовлено из ПВХ пленки. Литые модели показали себя куда дешевле, но они нуждаются в проработанной вентиляции, их нет необходимости устанавливать в конструкции натяжных потолков.
Где и как используется цоколь gx53
Применяется, как в конструкции подвесных, так и натяжных потолков. Несмотря на это, во втором случае его эксплуатация связана с существенными ограничениями, которые и послужат важным фактором при последующем выборе конструкции. В частности, у встраиваемых световых приборов, лампа располагается непосредственно внутри между пространством потолка. Как результат такого действия – она значительно медленнее охлаждается и это может привести к ее последующему скорому разрушению, выходу из строя. Учитывая, что данная поверхность это фактически глухое покрытие, в котором полностью отсутствует вентиляция, эффект от нагрева такой лампы существенным образом возрастает. По этой причине, светильники GX53 для натяжных конструкций станут оптимальным вариантом.
Как выбрать цоколь
При выборе, следует учитывать некоторые основные рекомендации по форме изделия:
- Светильники, имеющие круглую форму, являются универсальными, они с легкостью впишутся в дизайн любого помещения, будут комфортно и практично смотреться в нем, вне зависимости от условий.
- Модели с квадратным корпусом отлично впишутся в офисное помещение или же в комнату, где преобладают прямые углы.
- Популярные овальные светильники отлично зарекомендовали себя в помещениях, в которых установлены многоуровневые конструкции.
Важно! Выбирая лампы, стоит учесть, что для различных наименований жилых помещений рекомендуется подбирать модели теплого тона, а для офисов, размещения в общественных местах – холодного тона.
Плюсы и минусы по сравнению с другими типами
К достоинствам встраиваемых светильников Ecola GX53 в сравнении с аналогичными изделиями можно отнести следующее:
- Установочная высота в пределах от 12 миллиметров, что является существенной и вполне реальной экономией межпотолочного пространства.
- Диаметр изделия куда больше, нежели чем у модели MR16, а это предусматривает, что на данной модели можно сэкономить, ведь вы сможете установить значительно больше светодиодных элементов.
- Больший срок службы, при этом, потолки приобретают приятный и аккуратный внешний вид, в котором нет места перегоревшим лампам.
- Наблюдается до 10 раз меньший показатель потребления энергии, что и даст возможность экономить на процессе эксплуатации.
- Характерной особенностью можно назвать также и до 10 раз меньшее выделение тепла, данный осветительный элемент никаким образом не нагревается. Это обстоятельство позволяет свести на нет риск образования прожига в самих натяжных потолках, предусмотрена возможность выполнить монтаж в пластиковую, а также в деревянную поверхность без дополнительной термоизоляции.
- Отсутствует задний свет, что важно для натяжных потолков полупрозрачного типа.
Характеристики ламп с цоколем GX53
Эксплуатационные характеристики светодиодных элементов Ecola GX53 h5 можно охарактеризовать следующим образом:
- Высокая экологическая безопасность – отсутствует выделение вредных паров, а также нет потребности, создавать специальные условия для последующей утилизации изделия.
- Характерной особенностью является сравнительно невысокий уровень нагрева компонентов.
- Моментальное включение, нет необходимости ждать, пока лампа придет в нужную для вас кондицию.
В том случае, когда имеет место проектирование, как подвесного, так и натяжного потолка, важно учитывать тот факт, что замена ламп диодами позволят уменьшить само межпотолочное пространство и отказаться в дальнейшем от необходимости устанавливать дополнительную теплоизоляцию.
Диммируемые светодиодные лампы
Диммируемая лампа представляет собой некоторое устройство, оснащаемое специальным блоком с дополнительной функцией ШИМ (что уже само по себе предусматривает возможность широтно-импульсной модуляции). Блок предусматривает в себе некоторую специфическую схему, которая позволит без проблем распознавать текущую регулировку параметров.
Управляется такое изделие стабилизатором, который располагается в корпусе и со временем может запросто менять яркость освещения прибора. Обычная лампа не может быть подключена через диммер, данные два устройства просто не совместимы между собой. Конфликт может быть проявлен в мигании, а также в достаточно слабом свечении устройства, когда оно находится непосредственно в выключенном состоянии. Учитывая, что стандартные светодиодные или же люминесцентные лампы рассчитаны производителем на некоторое, строго определенное число циклов активизации источника освещения, а также его отключения, перегорают они при регулярной эксплуатации всего за один-два месяца.
Читайте так же: «Экола (Ecola) — светодиодные и лампы и светильники»
Достоинства и недостатки осветительных приборов с цоколем GX53
Можно выделить следующие преимущества:
- Экологичность – в изделиях полностью отсутствуют вредные вещества, в отличие от аналогичных, которые имеются в люминесцентных лампах.
- Незначительный уровень потребления электроэнергии – потребуется затратить порядка в 10 раз меньше средств, нежели чем на обычные лампы накаливания. GX53 светильники в этом случае с легкостью выигрывают у традиционных ламп.
- Срок эксплуатации – может использоваться до 20 лет даже при условии эксплуатации по 10 часов в сутки.
- Независимость работоспособности от климатических и погодных условий. Освещение может быть проведено в температурном диапазоне от – 60 до + 50 градусов.
- Нет мерцания света, что предельно комфортно для глаза человека.
- Легкость монтажа – нет необходимости прокладывать электрический кабель большого сечения, чтобы обеспечивать экономию.
- Отсутствие нити накаливания, что сделает изделие стойким к воздействию вибрационных нагрузок.
- Простой и дешевый ремонт, потребность в минимальном обслуживании.
Установка светодиодных ламп gx53
Монтаж ламп без закладной может осуществляться при определенной доработке изделия. К примеру, это можно запросто сделать, если нет никакого желания или возможности низко опускать сам уровень потолка. Уйдет на это всего несколько минут свободного времени.Для этих целей потребуется выполнить следующее:
- Взять стандартный светильник, после чего снять с него специальные подпружиненные ушки, которые в дальнейшем рассчитаны в конструкции специально на закладную.
- Из подвеса необходимо вырезается определенной длины пластина, после чего она вкладывается непосредственно с обратной стороны изделия.
- В дальнейшем будет необходимо взять пассатижи и загибать металлические ушки таким образом, чтобы получилась надежная конструкция, пластина будет зафиксирована. Высота конструкции в данном случае составит не более чем 25 миллиметров.
- Далее, светильник будет вставлен в потолок, после чего выполняется монтаж через отверстия на пластине посредством стандартных шурупов.
Единственным минусом можно назвать тот факт, что если лампочка имеет достаточно глубокий вылет, данный вариант просто не подойдет и лампа в результате подобных манипуляций не влезет обратно в предусмотренное для этого место. Насколько практично будет смотреться изделие, наглядно демонстрируют GX53 фото, которые можно с легкостью найти.Видео: как выбрать светильник GX53
Особенности светодиодных ламп GX53
Светодиодные светильники с типом цоколя GX53 постепенно приобретают популярность среди ежедневного использования, в различных дизайнерских проектах, а также в строительстве. В статье подробно описываются виды, область применения, как использовать, особенности и типы конструкции, достоинства и недостатки, а также перечень технических характеристик.
Что это такое
Светодиодные лампы начали набирать свою популярность с конца прошлого века, когда появились первые белые светодиоды. Как и в люминесцентных и галогенных, в них применялся люминофор. Такие типы создавались на основе синих, фиолетовых и ультрафиолетовых светодиодов. Но у них был ещё один специальный свет люминофора, который благодаря фотолюминесценции преобразовывал часть излучения светодиода в жёлтый свет. Смешение излучения светодиода и люминофора давало белый цвет с различным оттенками.
К началу XXI века их светопередача увеличилась до 100 лм/Вт. Сегодня же белые светодиоды обладают эффективностью в 200 лм/Вт. У стандартных серийных лампочек передача достигает 125 лм/Вт. Светодиодные светильники имеют все те же виды и формы галогенных, люминесцентных и классических ламп накаливания. Это касается также цоколей, в число которых входят лампочки GX53.
Где и как используется
Светодиодный светильник GX53 предназначен для применения в жилых помещениях, офисах. Используется для освещения натяжных и подвесных потолков, благодаря своей маленькой высоте. Такие источники света удобны для точечной подсветки в гардеробах, на кухне, для зеркал, витрин, прилавков и информационных стендов в музеях. Прекрасно подойдут для разнообразных дизайнерских решений.
Особенности конструкции светодиодной лампы GX53
- Рассеиватель полусферической формы. Чаще всего он изготавливается из прозрачного пластика или поликарбоната. Благодаря ему лампа при падении не разбивается и сохраняет герметичность. Нагрев минимален в отличие от нитевидных ламп.
- Светодиодные чипы. Могут устанавливаться как по одному, так и по несколько. Число варьируется в зависимости от модели, мощности и конструкции светильника. Также устанавливают светодиодные матрицы, которые отвечают за все основные характеристики светового прибора. В них диоды взаимосвязаны. В случае отказа одного диода вся матрица выходит из строя.
- Печатная плата отвечает за отвод тепла на радиатор. Это создаёт подходящую температуру для нормального функционирования чипов. Изготавливается из сплава алюминия.
- Радиатор охлаждает печатную плату, отводя от неё тепловую энергию. Изготавливается также из алюминия с отдельными пластинами, которые увеличивают площадь отвода тепла.
- Конденсатор отвечает за устранение пульсации напряжения. Благодаря нему у этих светильников отсутствует мерцание и мигание.
- Драйвер является одним из ключевых элементов светового прибора. Он сглаживает и стабилизирует входное напряжение электросети. Также преобразовывает переменный ток в постоянный. Подавляющее большинство LED оснащены встроенными драйверами.
- Основание плотно прилегает к самому цоколю, обеспечивая защиту от попадания пыли и грязи, а корпус – от электропробоев. Изготавливается из полимеров.
- Цоколь GX53 светодиодного светильника в основном производится из АБС-пластика (ударопрочная техническая смола).
- На корпусе расположена проточка для удержания лампы на месте.
Технические характеристики
- Потребляемая мощность варьируется от 3 до 25 Вт.
- Питающее напряжение в среднем от 12 до 220 В. Чаще всего используется сети постоянного тока 12 В, но благодаря мощным драйверам имеется возможность использовать светильник в переменном напряжении 220 В.
- Световой поток составляет 70-80 лм/Вт. Светодиодная лампа Экола GX53 имеет светоотдачу 90 лм/Вт, но она дороже на 10% остальной продукции. На каждый ватт диод выдаёт почти в 10 раз больше светового потока, чем обычная лампа накаливания.
- Цветовая температура находится в диапазоне от 2700 К до 7000 К. Благодаря светодиодным кристаллам доступны следующие варианты цвета освещения: тёплый белый (2700-3200 К), дневной (3500-5000 К) и холодный белый (5000-7000 К). Данная характеристика отображается не только на упаковке, но и на самой лампе.
- Регулировка яркости регулируется с помощью диммера. Он производит питание в виде импульсов. Чем меньше частота импульса, тем диод тусклее, чем выше, тем он ярче. Частота мигания незаметна, так как она составляет около 200-300 кГц. Встроенный драйвер настроен на линейный тип питания и лишь на определённую частоту работы.
- Свет излучается в одну сторону и в малом секторе. Для увеличения используются рассеиватели из матированных поликарбонатов. Можно также использовать несколько диодов, направленных под разными углами.
- Светодиодные светильники работают при температуре от -40 до +40. Это даёт возможность их использовать вместо других, более вредных, натриевых, газоразрядных или ртутных светильников.
- Данные источники света не греются, не бликают и не мерцают, в отличие от обычных ламп накаливания.
- Минимальная пульсация, в частности у Ecola Light (коэффициент меньше 1 %).
Какие есть виды
- Среди большого разнообразия светильников есть те, которые изготавливают с прозрачным стеклом. Они дают яркий искристый свет и имеют высокий уровень светоотдачи. Отлично подойдут к светильникам со стеклянными элементами или хрусталиками. Мощность от 6 до 10 Вт. Цветовая температура варьируется от тёплого белого до нейтрального белого цвета (2700-4200 К). Например светодиодные лампы Gauss являются показателем качества и стабильности.
- Светодиодные лампы таблетки GX53 не имеют слепящего эффекта благодаря своим высококачественным рассеивателям и драйверам. Их толщина небольшая, поэтому их удобнее устанавливать накладным образом, нежели специально сверлить отверстия в подвесном потолке. При включении отсутствуют тёмные пятна. Степени защиты – IP20 и IP54.
- Диммируемая светодиодная лампа LED GX53 экологичная и не наносит вреда здоровью. Функция может работать в автоматическом режиме по степени освещённости или для поддержания определённого уровня освещения. Светильник может включаться или отключаться по таймеру, предусмотрено также дистанционное управление с помощью инфракрасного или радиоканала, по хлопку или с помощью голосовых команд.
- Помимо этих видов, к светодиодам относятся также различные RGB-ленты, которые также можно дистанционно регулировать с помощью RGB-контроллера. Как и лампы-таблетки, их можно использовать для подсветки натяжных потолков. Одним из первых представителей ярких светодиодов являются SMD 3528, на его основе создавались первые ленты и диоды RGB с тремя кристаллами разных цветов. В сочетании с маленькими лампочками лучше использовать улучшенные ленты SMD 5050, а также SMD 5730 создадут прекрасное освещение с разнообразными оттенками света и цвета.
Достоинства
- Низкое потребление энергии (в 9-10 раз меньше, чем у ламп накаливания).
- Период службы от 25 000 до 50 000 часов.
- Возможность повторять типоразмер своих предшественников. Так, светодиоды производятся со стандартными цоколями E14, E27, G4, GU10 и GX53.
- Отсутствие нагрева.
- Отсутствие мерцания.
- Перепады в сети или напряжения не вредят работе светильников.
- Хорошая защищённость от повреждений и попадания пыли.
- Широкий выбор производителей.
- Разнообразие форм, характеристик и моделей продукции.
- Возможность установки в любой тип светильника.
- Возможность устанавливать в светильники с открытыми плафонами без потери эстетичности и привлекательности благодаря некоторым модификациям (натуральная свеча, свеча на ветру).
- Постоянное улучшение продукции с применением новейших технологий.
Недостатки
- Высокая стоимость.
- Постепенная деградация кристалла, в результате чего он теряет яркость.
- Дневной или холодный белый цвет подавляет работу гормона мелатонина, который отвечает за регулировку сна.
- Дискомфортная цветовая температура.
Как выбрать
- Коробка должна быть чистой, сухой и без механических повреждений.
- Наличие на упаковке штрихкода (иногда и QR-кода) обязательно.
- Правильность написания названия продукции и компании-производителя.
- Наличие инструкции в упаковке.
- Иногда недобросовестные производители намеренно увеличивают показания тока, тем самым добиваясь повышения световой отдачи кристалла. В этом случае падает КПД, и период работы источника света уменьшается в несколько раз. В этом случае важно смотреть на наличие всех технических характеристик на упаковке.
Светодиодные источники света являются современным, безопасным и экологичным выбором среди множества других, не совсем безвредных аналогов вроде галогенных или люминесцентных ламп. Светодиоды практически не нагреваются, не вредят глазам, а существенные недостатки часто распространены среди изготовителей с плохой репутацией. Их цена соответствует своим параметрам.

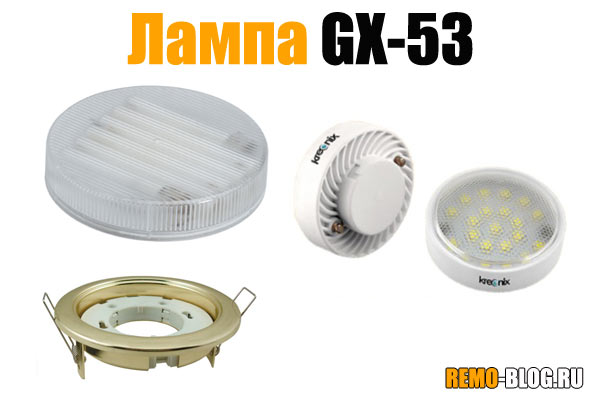

Лампа GX-53 | Строительный блог
По статистике в интернете многие ищут информацию об лампах GX-53, сегодня я хочу написать короткую статью, где поясню что такое эти лампы и где они используются…..
Основное назначение применение ламп GX-53 это внутриквартирное помещение. Используют их для встраивания в натяжные и подвесные потолки. Такая лампа, была создана только энергосберегающей, то есть, как лампы накаливания их не существует.
Различаются по двум категориям первая это люминесцентные лампы GX-53, которые, сейчас применяются очень часто, различаются по мощности и цвету светового потока. Бывают 9 W (аналог лампе накаливания 40 W) и 13 W (аналог лампе накаливания 60 W), цвет светового потока имеют только 4500 К (холодный свет) и 2700 К (теплый свет). Минусы люминесцентные ламп, это долгое время накаливания при старте, более подробно можете почитать в этой статье.

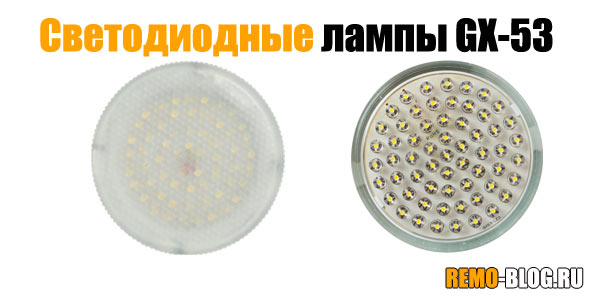

Второй вид таки ламп — это светодиодные, являются еще более экономичными, чем люминесцентные лампы. У них нет времени накаливания до полной мощности, они загораются сразу, также их ресурс намного увеличен, чем у люминесцентных аналогов. Светодиодные лампы GX-53, встраиваются в те же светильники что и люминесцентные лампы, никакие специальных переходников не нужно. У светодиодных ламп (небольшой пример), большой разбег по мощности это:
2 W — (аналог лампы накаливания 20 W)
2,7 W — (аналог лампы накаливания 25 — 30 W)
3 W — (аналог лампы накаливания 35 W)
3,7 W — (аналог лампы накаливания 40 — 45 W)
7 W — (аналог лампы накаливания 60 W)
Цвет светового потока, есть также и 4500 К (холодный свет), а также 2700 K (теплый свет). Однако светодиодные лампы более гибкие, и вы можете взять лампы с любым цветом светового потока, начиная от желтого и красного, заканчивая зеленым, и синим цветом, расцветок очень много и с каждым годом их становится больше. Очень сильно может помочь в обустройстве интерьера, особенно дизайнерского.
Меняются лампы GX-53, очень легко, просто крутим против часовой стрелки и они выходят из места крепления светильника, затем крутим по часовой стрелке и лампа закреплена в светильнике (подробнее в этой статье)
Надеюсь, стало немного понятно про эти лампы, читайте наш строительный сайт.
Сходства и различия светильников GX53 и GX70
Название:
Артикул:
Текст:
Выберите категорию: Все СЕЗОННЫЕ ТОВАРЫ » Праздничное освещение »» Фонарики »» Фигуры »» Фигурки на батарейках »» Сетка »» Гирлянды »»» Комплектующие к гирляндам »» Бахрома »» Занавесы »» Деревья »» Белт-лайт »»» Лампы для Белт-лайта »» Дождь »» Наборы для украшения ОСВЕЩЕНИЕ » СВЕТИЛЬНИКИ ДЛЯ ПОМЕЩЕНИЙ »» Встраиваемые »»» Поворотные »»» Круглые »»» Квадратные »»» Восьмиугольники »»» Со стеклом »»» Литые (Чеканка) »»» Звезда »»» Волна »»» С хрусталиками »»» С хрусталиками на подвесе »»» Со стразами, с мозаикой »»» С блестящей крошкой »»» С подсветкой оправы »»» Встраиваемые серия INLONDON »»»» Встраиваемые рамки INLONDON »»» Встраиваемые Серия COMBO »»»» Рамки COMBO »» Накладные »»» Поворотные »»» Круглые »»» Квадраты »»» Прямоугольники »»» Овалы »»» На кронштейне »»» Цилиндры »»» Накладные серия INLONDON »»»» Накладные рамки INLONDON »»» Светильники-конструкторы VILLY »» Светильники под лампу (цоколь) »»» GX53 »»» GX70 »»» MR16 (GU 5.3) »»» E27 »»» GU10 »»» GX40 »»» Е14 »»» G9 »» Настольные »» Ультратонкие (Даунлайты) »» Влагозащищённые »» Линейные светильники »» Декоративная подсветка »» Трековые светильники »»» Шинопровод и комплектующие к трековым светильникам »» Светильники аварийные (аккумуляторные) »» Складские светильники »» Светильник-вспышка (стробы) »» Настенные »» Ночники »» Рамки, модули, базы для светильников »» Комплектующие и аксессуары » ЛАМПЫ »» Светодиодные лампы »» Филаментные лампы »» Энергосберегающие (люминесцентные) лампы »» Галогенные лампы »» Лампы накаливания »» Автолампы »» Газоразрядные лампы высокого давления » ЛЮСТРЫ »» Потолочные »» Подвесные » СВЕТОДИОДНАЯ ЛЕНТА »» Белая »»» Теплый свет (2800К) »»» Нейтральный свет (4000-4200К) »»» Холодный свет (6000-6400К) »»» Теплый свет + холодный свет »» Разноцветная RGB »»» RGB + белый свет »» Красная »» Синяя »» Желтая »» Зеленая »» Светодиодная лента 220V »»» Белая »»»» Теплый свет (2800К) »»»» Нейтральный свет (4000-4200К) »»»» Холодный свет (6000-6400К) »»» RGB »»» Красная »»» Синяя »»» Зеленая »»» Желтая »» Термолента »» Гибкий неон »»» Комплектующие к гибкому неону »» Дюралайт »»» Комплектующие к дюралайту »» Комплекты LED «Умная подсветка» »» Блоки питания »» Коннекторы »» Контроллеры »» Профили для ленты »»» Аксессуары к профилю »» Другие комплектующие » СВЕТОДИОДНЫЕ ПАНЕЛИ »» Драйверы и комплектующие » УЛИЧНЫЕ СВЕТИЛЬНИКИ »» Драйверы и комплектующие » СВЕТОДИОДНЫЕ ПРОЖЕКТОРЫ »» С датчиком света »» Аксессуары для прожектора » САДОВЫЕ СВЕТИЛЬНИКИ »» Рассеиватели для садово-парковых светильников » ФОНАРИ »» Прожекторные фонари »» Налобные фонари »» Кемпинговые фонари »» Ручные фонари »» Автомобильные и велосипедные фонари »» Фонари пушлайт »» Специальные фонари » ПЕРЕХОДНИКИ И ПАТРОНЫ » УПРАВЛЕНИЕ СВЕТОМ »» Датчики движения » СВЕТИЛЬНИКИ ДЛЯ РАСТЕНИЙ (ФИТО) » СВЕТОВОЕ ОБОРУДОВАНИЕ ДЛЯ ДИСКОТЕК » СВЕТОДИОДНЫЕ МОДУЛИ ЭЛЕКТРОТОВАРЫ » Удлинители »» Удлинители бытовые »» Удлинители на катушке »» Шнур электропитания » УМНЫЕ РОЗЕТКИ » ТРОЙНИКИ » КНОПКИ, ТУМБЛЕРЫ, КЛ.ВЫКЛЮЧАТЕЛИ » ЗВОНКИ » ШТЕПСЕЛЬНОЕ ГНЕЗДО » ВИЛКИ » РАЗЪЕМЫ ПЕЧНЫЕ РШ/ВШ » СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ » АППАРАТЫ ПУСКОРЕГУЛИРУЮЩИЕ » ТРАНСФОРМАТОРЫ » БЛОКИ ЗАЩИТЫ ДЛЯ ГАЛОГЕННЫХ ЛАМП » РАЗЪЕМЫ, ПЕРЕХОДНИКИ, РАЗВЕТВИТЕЛИ » БАТАРЕЙКИ, АККУМУЛЯТОРЫ, ЗАРЯДНЫЕ УСТРОЙСТВА И КАБЕЛИ »» Аккумуляторные батарейки »» Батарейки »» Внешний аккумулятор Power bank »» Зарядные устройства (СЗУ) »» Кабели питания »» Кабель AUX » ОБОГРЕВАТЕЛИ »» Тепловентиляторы »» Обогреватели масляные »» Электроконвекторы »» Инфракрасные обогреватели »» Тепловые пушки » ВСЕ ДЛЯ ПАЙКИ »» Паяльники »»» Паяльники PROconnect »»» Паяльники REXANT »»» Паяльники ПД »»» Паяльники ПП »»» Наборы для пайки »»» Паяльники для выжигания »»» Паяльники импульсные »»» Паяльники ЭПСН профи »» Паяльное оборудование »» Паяльные ванны »» Паяльные станции »» Припой »» Флюс-канифоль »» Паяльные и смазочные материалы »» Медная лента »» Стеклотекстолит »» Доски для выжигания по дереву » МИКРОДРЕЛИ, ГРАВЕРЫ, АКСЕССУАРЫ » ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ » НЕОДИМОВЫЕ МАГНИТЫ » РУЧНОЙ ИНСТРУМЕНТ »» Отвертки »» Ящики и боксы для инструмента »» Шарнирно-губцевый инструмент »» Ключи »» Ножи, ножницы, скальпели и скребки »» Топоры »» Рулетки » ЭЛЕКТРОИНСТРУМЕНТ » ТЭН ДЛЯ ВОДОНАГРЕВАТЕЛЬНОГО БАКА ЭЛЕКТРОМОНТАЖНОЕ ОБОРУДОВАНИЕ » СИЛОВОЕ ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУНИКАЦИИ »» Силовые автоматические выключатели »»» Автоматические выключатели ВА88 »»» Дополнительные устройства для ВА88 »» Предохранители »»» Предохранители ППНИ и доп. устройства »» Выключатели-разъединители »»» Выключатель-разъединитель ВР32И » МОДУЛЬНОЕ ОБОРУДОВАНИЕ »» Автоматические выключатели »» Выключатели нагрузки »» Дифференциальные автоматы »» УЗО »» Дополнительные устройства модульной серии »»» Выключатель-разъединитель трехпозиционный »»» Прочие дополнительные устройства »»» Плавкие вставки и держатели модульные »»» Контакторы модульные КМ »» Дополнительные модульные устройства »»» Выключатели нагрузки ВН-32 » КАБЕЛЕНЕСУЩИЕ СИСТЕМЫ »» Аксессуары для кабель-канала »» Аксессуары для труб гладких и гофрированных »» Арматура для СИП »» Кабельные каналы »» Коробки распаячные »» Коробки установочные (подрозетники) »» Трубы гладкие и гофрированные » ПРОВОД » РЕТРО ПРОВОДКА » ПРИБОРЫ УЧЕТА, КОНТРОЛЯ, ИЗМЕРЕНИЯ И ОБОРУДОВАНИЕ ЭЛЕКТРОПИТАНИЯ »» Приборы учета »»» Трансформаторы тока ТТИ »»» Трансформаторы тока ТОП-0,66 и ТШП-0,66 »»» Трансформаторы тока измерительные ТТН »» Приборы электроизмерительные »» Системы контроля протечек воды »» Шкала для измерительных приборов » ШКАФЫ, БОКСЫ И ПРИНАДЛЕЖНОСТИ К НИМ »» Корпуса пластиковые »»» Корпуса пластиковые IP2x-3x-4x »»» Корпуса пластиковые с повышенной степенью защиты IP5x-6x »»» Корпуса и панели пластиковые для установки счетчика »» Корпуса металлические модульные »»» Корпуса металлические распределительные »»» Корпуса металлические учетно-распределительные »»» Корпуса металлические вводно-учетные »» Оболочки металлические »»» Корпуса металлические ЩМП »»» Корпуса металлические прочие »» Принадлежности и аксессуары для шкафов »»» DIN-рейки »»» Заглушки »»» Коробки испытательные переходные »»» Сжимы ответвительные »» Электрощиты в сборе » РОЗЕТКИ »» Рамки к розеткам » ВЫКЛЮЧАТЕЛИ (ПЕРЕКЛЮЧАТЕЛИ) » ДИММЕРЫ » АКСЕССУАРЫ ДЛЯ ЭЛЕКТРОМОНТАЖА »» Колодки »» Изолента »» Клеммы »» Силовые разъемы »» Хомуты »» Шнуры и выключатели для Бра »» Клеи бытовые и универсальные »» Клейкие ленты »» Термоусадочные трубки »» Наконечники, гильзы »» Блоки зажимов, дюбеля, муфты »» Лента монтажная »» Разъемы плоские »» Соединители и ответвители » УСТРОЙСТВА ПРОТЯЖКИ КАБЕЛЯ УЗК » ЭЛЕКТРОМОНТАЖНЫЙ ИНСТРУМЕНТ » ЭЛЕКТРОВЕНТИЛЯТОРЫ »» Хомут червячный »» Люки »» Решетки »» Обратный клапан »» Воздуховод гофрированный » ОБОРУДОВАНИЕ ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ »» Миниконтакторы »» Плавкие вставки предохранителя »» Реле электротепловое »» Дополнительные силовые полюса для рубильника »» Пост кнопочный »» Контакторы »» Рубильники »» Автоматический выключатель ВА88 »» Выключатель кнопочный с блокировкой ВКН »» Реле »» Переключатели, кнопки, пускатели »» Конденсатор ДПС »» Лампы индикаторы »» Прочие товары к оборудованию для пром. установки БЕЗОПАСНОСТЬ И СВЯЗЬ » IP / WiFi камеры » Муляжи камер » Системы охраны » Домофоны » Знаки безопасности » Электронные ключи » Приемопередатчики АВТОТОВАРЫ » Аккумуляторы » Автомобильные зарядные устройства » Автолампы » Разъемы автомобильные ТЕПЛЫЙ ПОЛ » Нагревательный мат » Терморегуляторы » Кабельный тёплый пол » Плёночный тёплый пол » Саморегулирующийся греющий кабель БЫТОВАЯ ТЕХНИКА » Плитки электрические, газовые » Чайники для плит » Чайники электрические » Электронные весы » Цифровые часы » Электрокипятильники МОБИЛЬНЫЕ АКСЕССУАРЫ » Защитные стекла и пленки » Наушники » Переходники для iPhone, iPad УМНЫЙ ДОМ Прочее
Производитель: ВсеAIRLINEAKUMAASDBestwayBosch batteryCANGINI&TUCCID-COLOR
Установка точечных светильников в гипсокартон
К наиболее популярным, часто используемым типам освещения, которые реализуются в случае гипсокартонных потолков, коробов и т.п., относятся встраиваемые точечные светильники.
Встраиваемые точечные светильники бывают различных форм, цветов и размеров, рассчитанные под использование ламп разнообразных типов и цоколей. При этом монтаж точечных светильников в гиспсокартон, практически всегда происходит одинаково, независимо от их внешнего вида. В одной из наших предыдущих статей мы уже описывали основные особенности монтажа точечных светильников, реализуемые схемы подключения и много другой полезной информации, ознакомится с материалом можно — тут.
Давайте рассмотрим универсальный способ установки точечных светильников в гипсокартон, на примере осветительных приборов ECOLA с цоколем GX53 h5.
Следует сказать несколько слов о данных светильниках, они выбраны не случайно. Лампы с цоколем GX53, в светильниках Ecola, могут быть различного типа как энергосберегающие — газоразрядные, так и светодиодные. Главное их преимущество, над лампами для точечных светильников других типов, это:
— Маленькая установочная высота. В сборе со светильником она составляет всего 34мм
— Низкое тепловыделение. В процессе работы светильник не нагревается сильно, всегда оставаясь слегка теплым
— Низкое энергопотребление. Светодиодная лампа с заявленной мощностью 10 Ватт, соответствует 45-50 Ваттной галогенке или 100 Вт лампе накаливания
— Высокий уровень светового потока. У 10 Вт светодиодной лампы световой поток 800 Люмен (Лм) !!!
— Отсутствие «обратного свечения». Лампа светит только в одном направлении, что особенно важно для натяжных потолков
Как видите лампа плоская (за это её прозвали «таблетка») при этом её диаметр 75мм, что несколько большое привычных всем галогенных ламп, диаметр которых 50мм. Поэтому, а также по сочетанию остальных своих свойств, светильники с лампами GX53 оригинально смотрятся в любом интерьере, экономны и безопасны в эксплуатации, а также могут использоваться не только для подсветки, но и являться основными элементами освещения помещений.
К слову, это наиболее популярный тип светильников для натяжных потолков.
Установка точечных светильников в подвесной потолок из гипсокартона
Итак, технология установки, как уже говорилось, одинакова для встраиваемых точечных светильников практически любых видов и начинается монтаж всегда с выбора места.
1. Выбор места установки.
Согласно проекту, по которому выполнена электропроводка, с помощью карандаша отмечаем центр установки точечного светильника.
2. Монтаж отверстия в гипсокартоне.
Следующим шагом необходимо сделать отверстие для светильника в подвесном потолке из гипсокартона.
Существует несколько различных способов монтажа отверстий под светильники, но наиболее универсальный вариант, использовать «балеринку» — круговое сверло, оснащенное резцами с возможностью регулировки их разбега. С помощью неё, можно с легкостью делать отверстия различного диаметра в гипсокартоне, что очень полезно при монтаже точечных светильников, ведь они бывают разных габаритных размеров.
Зажимаем балеринку в дрель или шуруповерт, выставляем необходимый диаметр и аккуратно вырезаем отверстие в отмеченном месте. Для светильников Ecola GX53 диаметр монтажного отверстия равен 90мм.
3. Установка точечного светильника в подготовленном отверстии
Далее необходимо закрепить точечный светильник в проделанном отверстии. Для этого отгибаем пружинные крепежные «ушки», на корпусе светильника и помещаем в посадочное место, как показано на изображении ниже.
При этом не забываем достать провода, идущие к нашему светильнику, которые скрывались за гипсокартоном, выводя их из центра прибора.
4. Подготавливаем питающие провода
Корректируем длину питающего кабеля так, чтобы его хватало для подключения к проводам светильника Ecola и оставался запас, для возможности аккуратно уложить провода внутри потолка после монтажа.
После чего, снимаем защитную оболочку – оплетку, и зачищаем жилы проводов на 5-7мм.
Для работы точечным светильникам Ecola требуется только два провода фаза и ноль. Поэтому подготавливаем именно эти две жилы:
Белый – фазный провод
Голубой – ноль
Заземление при этом не используется.
5. Подключение точечного светильника Ecola Gx53
В первую очередь стоит напомнить, что любые действия с электрическими проводами, необходимо проводить только после полного отключения подачи электрического тока.
Выключить напряжение, можно в учетно-распределительном щите, переведя рычажки автоматических выключателей в положение «выкл». Если вы не уверены, какой именно автомат отвечает за линию в которой производится монтаж, выключайте всё, так будет безопаснее.
У светильника Ecola, для подключения к сети с тыльной стороны выведен провод с двумя жилами — коричневой и голубой. Подключать питающий кабель необходимо именно к ним.
Для соединения проводов удобно пользоваться клеммами, в данном примере мы использовали винтовые.
Подключение проводов необходимо выполнять в следующем порядке:
Белый фазный провод питающего кабеля соединяем с коричневым проводом точечного светильника.
Голубой нулевой провод питающего кабеля соединяем с голубым проводом точечного светильника.
Для большей безопасности, рекомендую защитить соединение, обвернув его изолентой.
Очень часто, точечные светильники подключаются последовательно, то есть питающий кабель проложен один и в местах установки из провода сделаны петли. В этом случае подключение выполняется следующим образом (см. изображение ниже)
6. Установка ламп с цоколем GX53
Для окончания монтажа осталось установить лампу с цоколем GX53 в точечный светильник Ecola. Делается это достаточно просто – два штырька, расположенные с тыльной стороны лампы, помещаются в соответствующие разъемы светильника, после чего лампу необходимо повернуть по часовой стрелке до упора.
На этом установка точечного светильника в подвесной потолок из гисокартона завершена, можно включить подачу электричества и проверить его работу.
Как видите, монтаж точечных светильников в гипсокартон не так и сложен, как кажется на первый взгляд. При наличии некоторого несложного инструмента (балеринки или соответствующей коронки, шуруповерта или дрели) с установкой справится практически любой человек, при этом совершенно неважно какой тип или размер у встраиваемого точечного светильника, технология монтажа не меняется.
Если же вы до сих пор не уверены, у вас остались какие-то вопросы по установке точечных светильников в гипсокартон или вы столкнулись с нестандартной ситуацией, обязательно пишите в комментариях к статье, мы ответим и поможем всем!
Какие светильники лучше для натяжного потолка
Рынок осветительных приборов для натяжных потолков на сегодняшний день просто переполнен всевозможными модификациями и вариантами светильников. При посещении магазинов глаза попросту разбегаются в богатстве выбора.
В статье будут представлены естественно не все, а только три вида светильников, чаще всего применяемых для монтажа. Рассмотрим отдельно их достоинства и недостатки.
Светильники G5.3
Первый тип – это светильники под лампочку с цоколем G5.3 Данный вид представлен на фото ниже:
Встречаются галогенного и светодиодного исполнения. У галогенных основной минус в том, что отражатель лампы пропускает часть света во внутрь натяжного потолка.
В результате получается картина, когда видно все внутренности потолка и коммуникаций. А именно – крепления, электропроводку, закладную.
Раньше данная проблема решалась двумя способами:
- задняя стенка лампочки обкладывалась фольгой
- либо попросту закрашивалась краской
Сейчас все намного проще. Достаточно приобрести светодиодную лампочку, у которой задняя поверхность полностью непрозрачная и свет от нее проходит только вниз.
Недостаток самого светильника заключается в том, что лампочка посажена достаточно глубоко внутрь.
Из-за это свет расходится под острым углом, не обхватывая максимально возможную площадь, и не рассеиваясь по всей комнате. Получается, что лампа будет светить пятном.
Кроме того, из-за очень небольшого диаметра вытекает ограничение мощности светодиодов.
Даже более развитый радиатор не позволит установить лампочку более 7 Вт.
И это если он сделан из алюминия. Когда же речь идет о некоем композитном исполнении охлаждения, то вряд ли такая лампа прослужит долго. Она будет попросту перегреваться и перегорать.
В другие марки из-за их большего размера и лучших условий охлаждения можно «впихнуть» все 15 Вт.
Светильник GX 53
Второй тип светильника имеет марку GX 53. Его основной плюс в большем диаметре лампочки. Кроме того, сама лампа здесь не утоплена вглубь, а наоборот выступает из плоскости на несколько миллиметров.
За счет этого свет получается максимально рассеянный, а угол освещения достаточно широкий. Можно сказать что данная лампочка светит на все 180 градусов.
К таким светильникам есть два типа ламп:
- светодиодные
- энергосберегающие
Все советуют ставить именно светодиодные. Во-первых, служат они гораздо дольше, и во-вторых разгораются моментально после включения.
Энергосберегающим для этого нужно определенное время, зачастую несколько десятков секунд!
Нагрев светильников
На что следует обратить внимание при выборе лампочек для данного типа светильника? Прежде всего, на форму цоколя. Когда вы покупаете светодиодные лампы, выбирайте те, у которых есть радиаторные решетки охлаждения.
Так как встречаются экземпляры с плоской поверхностью, полностью закрытые пластиком без намека, хоть на какую-нибудь решетку.
Также появились новинки с так называемыми композитными радиаторами. Внешне по форме они могут быть абсолютно гладкими. Как уверяет производитель, благодаря сочетанию разных материалов и компонентов (алюминий с пластиком в одном литье), достигается эффект охлаждения как на лампах с мощными алюминиевыми радиаторами.
Однако многие фирмы откровенно халтурят и идут по пути уменьшения своих затрат, при этом не обеспечивая должного качества, закрываясь лишь броскими названиями. По факту ничего композитного там может и не оказаться. Вот подтверждение:
Есть распространенное мнение, что светодиоды никак не греются, но это не совсем верно. Они в любом случае выделяют тепло, и это тепло нужно отводить. А это все в конечном итоге влияет на срок службы.
В среднем такие лампы должны отработать минимум 3 года. Хотя гарантия у большинства производителей – 1 год. Зачастую все это дело отражается на упаковке в часах работы.
Отсутствие нагрева у светильников самый важный параметр для натяжных потолков. Иначе не правильный выбор может привести к деформации и провисанию пленки, или даже к ее повреждению. Так как натяжной потолок обладает высокой термочувствительностью, под тепловым воздействием он теряет свои эластичные свойства, плавится и на нем образуются пятна.
Разновидности GX-53
Светильники GX 53 выпускаются в очень широкой цветовой гамме. У самой популярной модели от фирмы Ecola GX 53 h5 – до девяти цветов. Посадочный диаметр у них – 90мм.
В комплекте качественных изделий всегда должно идти термокольцо.
Оно необходимо именно для монтажа в натяжном потолке. Без него пленка просто разорвется самопроизвольно в ту сторону, куда вам вовсе и не нужно.
Популярность свою модели GX53 h5 получили из-за того, что занимают очень мало места в межпотолочном пространстве. Еще у данного светильника очень надежное крепление.
Ушко на которое крепится пружинка выполнено из металла и со временем не отваливается.
Так у похожих моделей GX53 H6 все сделано из пластика. А пластик со временем стареет, тем более под постоянным воздействием тепла. Такое крепление отламывается и светильник повисает в воздухе только за счет электропроводки.
Дополнительный плюс перед G5.3 – это выступ лампы на несколько миллиметров из корпуса светильника. За счет чего получается рассеивание света на 180 градусов без образования темных углов в комнате.
Правда некоторым не совсем нравится, когда лампочка оказывается не заподлицо и полностью не утоплена в посадочном месте. Для такого дизайна выбирайте марку GX53 FT3225. Она как раз таки и называется – глубокий встраиваемый светильник.
Однако во-первых, он дороже, и во-вторых та же беда с крепежным пластиком, да и цветовая гамма всего из трех вариантов.
Поэтому ищите в магазинах новые модели h5, но с углубленным посадочным местом под лампу. Такие тоже есть, ориентируйтесь по надписям на упаковке.
Все вышеприведенные модели подходят для установки в обычные комнаты – зал, кухня, спальня. Для монтажа в ванную комнату необходимо покупать влагозащищенные со степенью защиты IP65. Например светильник GX53 H9.
У него есть свои нюансы. Сверху идет силиконовая прокладка, а саму лампу защищает стекло, которое снимается поворотным движением. Со стороны освещаемого помещения девайс полостью защищен от брызг воды.
Однако эта же защита дает ограничения по мощности ламп. Все это должно быть указано на упаковке.
- по светодиодам – 6Вт
- по энергосберегающим – 9-11Вт
Больше чем эти мощности использовать нельзя.
Монтаж светильника в потолок без закладной
Еще один плюс GX53 h5 – при определенной доработке их можно монтировать даже без закладной. Это может понадобится если не хочется или нет возможности низко опускать потолок.
Вся переделка занимает несколько минут:
- берется стандартный светильник и снимаются подпружиненные ушки, которые рассчитаны на закладную
- из подвеса вырезается определенной длины пластина и вкладывается с обратной стороны
- после чего пассатижами загибаются металлические ушки, тем самым фиксируя пластину
В итоге получается вот такая конструкция высотой не более 25мм:
После этого светильник вставляется в потолок и монтируется через отверстия на пластине с помощью шурупов.
Единственный минус, если лампочка с глубоким вылетом (например с круглой радиаторной решеткой посередине), то такой вариант не подойдет и лампа просто не влезет на свое место.
Светильники G9
Третий тип светильников имеет цоколь марки G9. Их основное отличие от предыдущих заключается в том, что здесь весь корпус выступает из плоскости потолка. Сама лампочка соответственно тоже. При этом свет получается максимально рассеянным.
По эффективности свечения они горят лучше чем G5.3, но чуть хуже чем GX53. Между собой светильники могут различаться формой конструкции, дизайном.
Если конструкция стеклянная, то свет проходя через грани будет образовывать на потолке красивые узоры. В большей степени их видно на глянцевых потолках, но и на матовых эффект тоже будет заметен.
Это все основные виды светильников применяемых в наших квартирах на сегодняшний день. После того как определились с выбором типа, главным вопросом для вас останется их эффективное расположение на потолке.
Основное правило здесь – если нужно осветить большую площадь, то лучше делать акцент не на мощность светильников, а на их количество. Оптимальной мощностью вышеприведенных экземпляров являются следующие данные:
- G5.3 – 5Вт
- GX53 – 6Вт
- G9 – 5Вт
Статьи по теме
Применение светодиодных ламп с цоколем GX 53
Рубрика: Освещение |
Опубликовано: 26 мая 2015 | Отзывов: 0
Желание иметь в доме качественное и в то же время экономичное освещение — это не прихоть, а насущная необходимость. Светодиодные лампы с цоколем GX53 и светильники на их основе помогут решить проблему выбора источников качественного освещения, соответствующих самому высокому уровню требований
Особенности ламп ECOLAGX53:
- компактные размеры;
- эргономичный дизайн;
- низкий уровень энергопотребления;
- незначительный нагрев.
Стандарт GX53 крайне удобен и рационален для энергосберегающих светодиодных ламп. Они выполнены в форме таблетки: высота — 27 мм, наружный диаметр — 75 мм. Источником света в них являются высокоэффективные светодиоды, расположенные на одной плоскости, что обеспечивает направленное освещение. Кроме ставших уже привычными цветовых температур 2700 К (тёплый белый), 4000 К (естественно-белый) и 6000 К (яркий белый) в ассортименте имеются светодиодные лампы, дающие «золотистый свет», близкий по спектру к живому пламени. Доступны и цветные варианты: синий, красный, жёлтый, зелёный. Потребляемая лампами мощность колеблется от 3,0 до 145 Вт, что с учётом отсутствия потерь светового потока соответствует освещённости от ламп накаливания мощностью 30-150 Вт. Изготовленные из алюминия корпуса ламп выполняют функции теплоотводящего устройства. Средний срок службы ламп составляет 30 000 ч. Стекло ламп может быть прозрачным или матовым. Лампы с прозрачным стеклом более яркие — обычное стекло пропускает минимум на 10 % больше света, чем матовое. Матовая же колба обеспечивает более равномерную освещённость и защищает глаза от слепящего света.
Влагозащищенные светильники
Не так давно в ассортименте компании Ecola появились недорогие влагозащищённые (IP65) светильники с лампами GX53. Рассмотрим их преимущества перед распространёнными аналогичными устройствами с патроном Е27.
- Более высокая светоотдача. Если у обычного светильника 30-40 % светового потока идёт внутрь корпуса, теряясь при отражении (закрывается патроном и самой лампой), то при использовании GX53 весь световой поток попадает туда, куда необходимо.
- Более равномерное распределение света. В светильнике с патроном Е27 та его сторона, где находится цоколь, выделяет света значительно меньше. Светильник GX53 распространяет свет равномерно во все стороны.
- Комфортность эксплуатации. В светильник Е27 аналогичного формата, как правило, ставится только одна лампа, и если она перегорает, то становится темно. В светильник GX53 — две или три лампы, и если перегорит одна, то просто временно станет чуть темнее.
- Меньшая вероятность хищения ламп. Формат GX53 распространён в среде относительно обеспеченных потребителей, не склонных похищать лампочки.
Встраиваемые светильники
Светодиодные лампы потребляют энергии и выделяют тепла в 10 раз меньше, чем галогенные. При этом средний срок их службы в 25-30 раз больше. Это делает светильники GX53 незаменимыми для натяжных потолков (полотно защищено от прожогов). Но главное, плоские лампы GX53 позволяют уменьшить запотолочное пространство (установочная высота светильников от 12 мм), сведя к минимуму потерю высоты потолка. И светят GX53 значительно ярче, чем MR16.
