Чертеж ворота распашные: Распашные ворота своими руками | Строительный портал

особенности конструкции, изготовления и зашивки створок


Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Такие обычные для нас ворота, как распашные, стоят у большей части дачников, и у других хозяев загородных территорий. Сделать чертеж распашных ворот очень просто, ведь собой они представляют две створки на петлях, которые могут открываться наружу или внутрь двора. Створки обычно имеют прочный каркас и декоративную облицовку (зашивку). Зашить распашные ворота можно любым имеющимся материалом – всё зависит от Ваших предпочтений, архитектуры других строений и забора, а также ландшафта.

Стильный портал

Главным недостатком распахивающегося устройства является необходимость слишком большого свободного пространства для эксплуатации ворот, а на наших обычных дачах в несколько соток места и так катастрофически не хватает! Потому, устанавливая распашные ворота, многие задумываются: как рациональнее всё разместить и расставить.

Что касается других аспектов, то такие ворота — простые, дешевые, и не требуют от домашнего мастера, изготавливающего их своими руками, специальных навыков строительства.

Типы и особенности конструкции

Конструктивно распахивающийся портал состоит из 2 симметричных створок (эти и остальные элементы обязательно содержат чертежи ворот распашных), которые приварены на навесах к раме или опорам. Ворота, выполненные из металла, лучше всего подходят для дачных участков, частных домов, гаражей, общественных и промышленных объектов.

Особенности изготовления и зашивки створок

Створка, в свою очередь, — это сварной каркас, изготовленный из уголка, швеллера или профилированных труб (прямоугольное, квадратное сечение).

Простота конструкции ворот позволяет использовать любой материал для зашивки, но чаще всего все-таки делают наполнение из:

  • профлиста — укладывать листы металлопрофиля с ПВХ покрытием можно в вертикальном или горизонтальном направлении волны. Правильно закрепленный профлист делает ворота более жесткими, и дает возможность легко заменять всю обшивку или лишь прохудившиеся части;
  • сэндвич-панелей — алюминиевый профиль имеет вид доски, уложенный рядами; широкий спектр выбора панелей позволяет выбрать модель стандартного цвета обычной фактуры, или пофантазировать и заказать оригинальную покраску материала.
  • обрешетки вертикальной или горизонтальной – можно изготовить самостоятельно из профильной трубы любого сечения;
  • оцинкованных листов железа, кованых элементов, сварных сеток и прочее.

Несколько расцветок профнастила

В гаражных воротах в створке делают такой конструктивный элемент, как калитка 700х2000 мм. С внутренней стороны можно сделать утепление, или просто обшить оцинкованным листом. Размеры на чертеже необходимо изменить и подобрать индивидуально, ведь ширина и высота должны отвечать имеющемуся проему. Ниже представлены ворота со стандартными размерами 3 Х 2,5 метра.

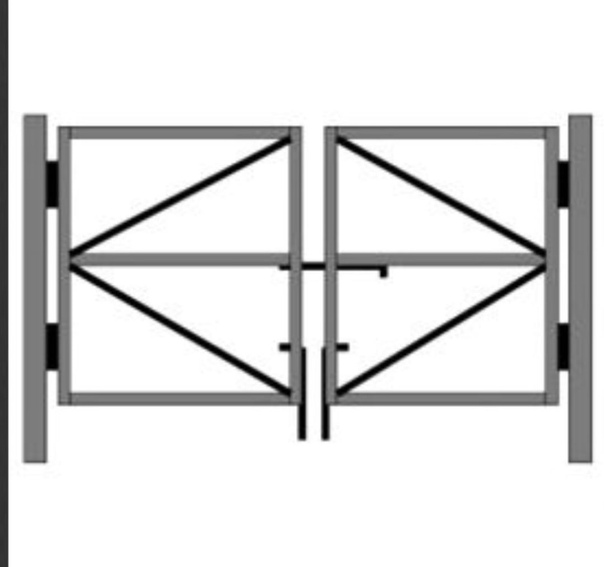

План-схема металлического портала

Модернизации конструкции

Для того, чтобы воротами было удобно и приятно пользоваться, необходимо основательно подходить к выбору вида и конструкции портала. Все ворота распашные, чертежи которых можно чаще всего встретить – это две створки, в модернизированных же конструкциях может быть несколько створок или проходов, они могут быть рулонного типа ворота, в виде жалюзи, оснащены электроприводом.

Внимание! Помните, что ворота – это не только заградительный элемент! Красивые современные ворота смогут преобразить внешний вид Вашего участка и стать гордостью, настоящим декоративным украшением.

Технология монтажа

Сначала необходимо расчистить площадку, где будут распахиваться створки. Она должны быть ровной, без бугров или других недостатков, мешающих их работе. Ориентация ворот может быть внутрь или наружу — сторону выбирают при замере, но из-за близкого расположения дорог, или элементарных правил садового товарищества могут быть запрещены ворота наружного открывания.

Установка ворот

Важно знать! Ворота, открывающиеся наружу, механизировать электроприводом сложнее, ведь большинство моделей автоматики рассчитано на открытие ворот именно внутрь. Конечно, встречаются приводы, открывающиеся как наружу, так и вовнутрь, но у них есть свой недостаток — уменьшается полезный размер въезда на несколько десятков сантиметров.

Обустройство проема

Для установки распахивающихся ворот у Вас должны быть несущие столбы — опоры, а также выведенные из них закладные (50Х50Х2 мм). Лучшего всего, чтобы петли были зафиксированы на заводе не только к створкам, но и к ответной части. А эти «ответные» части Вы сможете приварить к основным столбам. При этом створки легко одеваются на петли как обычные проемные двери.

Наиболее оптимальные вариант несущих столбов — трубы с сечением от 120Х120Х3 мм, забетонированные ниже уровня промерзания грунта в Вашем регионе (минимум 1 м). Только забетонированные столбы должны выстояться в течение недели, чтобы бетон затвердел и набрал прочности.

Изготовление и монтаж створок

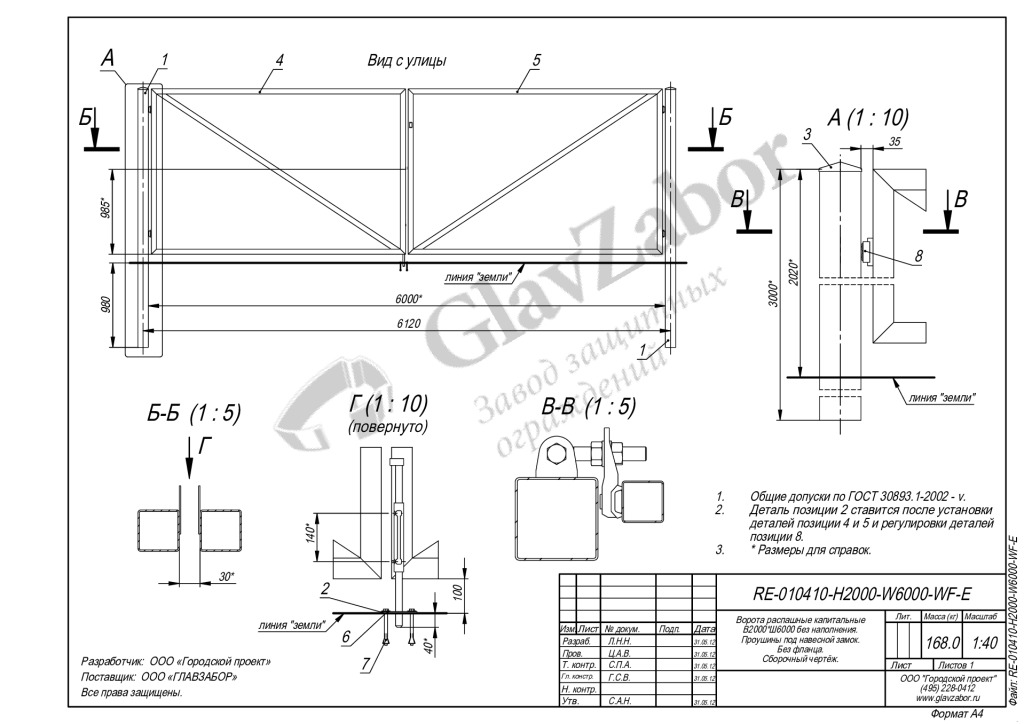

Распашные ворота, чертеж которых представлен выше, в примечании имеет список всех составляющих элементов и материалов. Из них необходимо сварить основу створок – каркас. Варить необходимо на ровной поверхности шахматкой – через одну методом прихваток по 2 см. Далее швы зачищают при помощи шлифовального круга и герметизируют, нанося кисточкой или краскопультом грунтовку и краску. Приступать к следующему этапу – зашивке, можно лишь после полного высыхания. Проще всего зашить материал профнастилом заклепками или саморезами по металлу. Кованые элементы будут выглядеть более изыскано, но они тяжелые, и требуют более крепкой основы и мощного электропривода.

Для увеличения срока эксплуатации петли должны быть высокого качества, и установлены строго вертикально, желательно с подшипниками или втулками. Ворота любого веса должны легко открываться, но при этом не двигаться произвольно под влиянием собственного веса.

Красивые ворота на даче

Распашные ворота, не смотря свою простоту конструкции, могут выглядеть респектабельно. Пофантазируйте, примените дизайнерские решения и сделайте их красивыми, недорогими и непохожими ни на чьи! При том, что кованые ворота или сварные конструкции дают больше волю дизайнеру.

Можно сделать свой эскиз и заказать зашивку, к примеру, со своими инициалами или гербом.

Технология монтажа распахивающегося портала

Схемы, проекты и чертежи ворот из профнастила

Ворота из профнастила прекрасно впишутся в любой архитектурный стиль, гармонично сочетаясь с любыми современными отделочными материалами. Кроме того, их отличает прочность, надежность, большой срок службы и сравнительная дешевизна. Однако при всей простоте, чертеж ворот из профлиста очень облегчит вам их изготовление, особенно если вы хотите справиться своими силами, без привлечения специалистов.

Конструкция ворот из профнастила может быть распашной и откатной. Соответственно и подходы к их изготовлению — различные. Наиболее простой вариант для выполнения — это распашные ворота.

О них и пойдет речь в этой статье.

  • Особенности распашных ворот из профнастила
  • Схемы и чертежи распашных ворот из профнастила

Особенности распашных ворот из профнастила

Конструкция распашных ворот очень проста, поэтому считается, что для их изготовления и установки не обязательно обращается к специалистам. Чаще всего ворота для въезда на частную территорию делаются глухими. А это означает, что на полотно ворот действуют весьма значительные ветровые нагрузки.

Каждый из нас на своем опыте сталкивался с тем, что удержать створку ворот при сильном порыве ветра нелегко даже физически сильному человеку. А чем шире полотно ворот, тем больше ветровая нагрузка на петли, которыми распашные ворота крепятся к опорным столбам.

На верхнюю часть полотен распашных ворот действуют также и изгибающие нагрузки. Это вызвано тем, что створки их фиксируются обычно только в нижней части с помощью вертикальных запоров. Нельзя сбрасывать со счетов и действующую на петли нагрузку от собственного веса ворот.

Если ворота изготавливаются самостоятельно, то металлические конструкции подбираются «с запасом». Такой подход увеличивает стоимость ворот и требует монтажа более массивных фундаментов. Однако, как правило, разница в стоимость несущественная, особенно, если речь идет о простых дачных воротах. Но если вы не хотите переплачивать, и вам нужны надежные ворота — то для их изготовления лучше использовать проект ворот из профнастила.

Схемы и чертежи распашных ворот из профнастила

В комплект проектной документации входят:

  1. Сборочные чертежи ворот из профнастила.
  2. Чертеж изготовления отдельных деталей.
  3. Подробная спецификация металлических профилей.

Небольшие легкие дачные ворота из профнастила можно изготовить и установить по эскизу ворот из профнастила без разработки специально для них всей проектной документации. Но сечение металлических профилей каркаса ворот и опорных столбов, а также конструкцию металлических цилиндрических петель лучше взять из типового проекта.

Для каркаса ворот из профнастила обычно используют трубчатые металлические профили минимальным сечением 40×20 мм, а максимальным — 60×40 мм. При этом выбор профиля зависит от ширины проема ворот, а также от того, будут ли створки ворот глухими или в одну из них встраивается калитка.

Петли для подвешивания ворот лучше выбрать с подшипниками. Это позволит воротам открываться легко и плавно, без применения для этого значительных усилий. Кроме того, такие петли можно смазывать гораздо реже, чем обычные.

Столбы для ворот из профнастила являются наиболее ответственной частью все конструкции ворот. Именно они должны выдерживать как ветровые нагрузки, так и нагрузку от собственного веса ворот. Поэтому для столбов лучше не использовать профильную трубу с сечением меньше, чем 80×80 мм, а для ворот, с размером проема больше 3.5 м, рекомендую изготовить столбы из трубы сечением 100×100 мм.

Даже если столбы ворот выполняются из кирпича, внутрь кладки устанавливается профильная труба одного из указанных выше сечений. Причем не менее, чем на 0,5 м она должна быть вмонтирована в бетонный фундамент, служащий основанием для кирпичной кладки. При этом закладные для установки петель ворот должны быть связаны с профильной трубой с помощью электросварки или надежного болтового соединения.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.info

Читайте по теме:

Ворота распашные своими руками.

Чертежи, изготовление и установка, установка автоматики

Владельцы гаражей и частных домов уже довольно давно оценили удобство использования въездных ворот распашного типа. Это вполне естественно, особенно если учесть, что изготовление распашных ворот осуществляется на протяжении долгих лет и даже веков. Объяснить такую популярность несложно. Простота эксплуатации и высочайшая надежность – это два фактора, которые всегда ценились весьма высоко. И теперь собственники коттеджей и дачники постоянно ведут работы в области совершенствования их конструкции. Именно поэтому стоит делать ворота распашные своими руками. Если ранее это были глухие конструкции, выполненные из дерева, то сейчас это уже нечто новое, иногда даже с установленной автоматикой и другими современными технологическими новшествами.

Виды и типы ворот распашных

В зависимости от материала принято различать деревянные и металлические ворота. В конструктивном плане это могут быть двустворчатые и одностворчатые ворота. Довольно часто, особенно в конструкции ворот ангаров, гаражей и складов, используется комбинированный тип – двустворчатые ворота с калиткой. Это позволяет экономить материалы и место для организации отдельного входа. Однако в большинстве случаев это будут глухие элементы, и только иногда можно встретить решетчатые или трубчатые ворота с входом прямо в них. Еще один тип ворот – это распашные металлические на две створки, на которых использовано художественное оформление или облицовка крашеным профлистом. В этом случае половинки имеют облегченный вид, а калитка организована рядом с ними. Этот вариант является самым подходящим для частных домов. Ворота из профнастила распашные способны прослужить не одно десятилетие, а ремонт им практически не требуется, чем они выгодно отличаются от аналогов из дерева. Конструкция может иметь дополнительное оснащение автоматикой, что повышает их функционал еще сильнее.

Устройство

Можно рассмотреть типовой чертеж ворот распашных из профнастила. В основу всей конструкции закладывается каркас из квадратного профиля или обычной трубы диаметром 20-40 мм. У каждой створки может быть одна или две горизонтальные прожилины, которые позволяют усилить жесткость всей конструкции. Иногда используются и иные варианты, к примеру одна горизонтальная и две диагональные. Подобное расположение позволяет довольно четко удерживать геометрию ворот.

Сделать ворота распашные своими руками вполне может любой хозяин, если он овладел навыками сборки конструкций из металла. Потребуется владение навыками пользования сварочным аппаратом, болгаркой, буром, измерительными приборами и шуруповертом. Вполне возможно, что в конце потребуется провести покрасочные работы.

Процесс работы

Чтобы сделать ворота распашные своими руками, требуется соблюсти определенные этапы проведения работ. Каждая створка будет прикручиваться при помощи саморезов либо привариваться на петли к столбам. Для одной половинки вполне хватит пары. Петли для ворот распашных должны быть диаметром 20-30 мм. Для столбов уместно использовать металлические трубы, диаметр которых составляет 70-76 мм, либо профилированную трубу сечением 20 х 40 мм. Опорами для ворот могут служить железные трубы, однако конструкция забора будет диктовать их способ монтажа. Для этого требуется предусмотреть пару закладных деталей в кирпичной кладке, и к ним потом будут привариваться навесные стойки для ворот. Для поперечин и диагоналей рекомендовано использовать профиль 20 х 40 или 20 х 20 мм.

Параметры ворот

Практика показывает, что самой подходящей шириной ворот для частного использования можно считать 3 метра. При желании сэкономить не стоит уменьшать габариты более чем на 20 см. В большинстве случаев высота ворот равна двум метрам, при этом не учитывается подъем над землей. Запорный механизм традиционно состоит из штыря в форме буквы «Г», служащего стопором. Он находится в нижней части каждой створки. В основании земли, там, где будет находиться место запирания, предусмотрены отверстия из труб, которые по диаметру на 5-10 мм больше, чем толщина стопоров. Для длины нет жестких ограничений, однако она не должна быть более полуметра. Дополнением к стопорам можно считать горизонтальный затвор, расположенный на линии поперечин.

Самым практичным вариантом признаны ворота распашные из профнастила. Этот материал довольно органично вписывается в общий дизайн, особенно если весь забор выполнен в этом стиле. Профлист на ворота обычно крепится на расстоянии 50-70 мм от основания.

Автоматизация

Так как мы рассматриваем, как сделать ворота распашные своими руками, требуется сказать и о том, как можно снабдить их автоматикой. Это удобное решение для того, чтобы не пришлось открывать их вручную, либо для случаев, когда хочется сделать хоть какую-то модернизацию. На этот случай существует автоматика для распашных ворот. Эта система включает два линейных электропривода, а также блоки управления, антенну, электромагнитный замок и сигнальные лампы. Распашные ворота с электроприводом получают питание от традиционной бытовой электросети. Даже необычный дизайн ворот не будет испорчен таким комплектом, так как все элементы выглядят практически незаметно.

Еще до того как будет установлена автоматика для распашных ворот, требуется предусмотреть несущие столбы. Лучше всего, если они будут выполнены из кирпича или бетона. Распашные ворота с электроприводом могут быть установлены в нескольких вариантах в зависимости от того, в каком направлении открывается створка: наружу, вовнутрь или с доработкой несущих столбов. Монтаж автоматики в каждом случае производится в определенной последовательности. Комплект для распашных ворот может устанавливаться в зависимости от выбранного места. Блок управления системы бывает правым или левым, при этом значимый момент заключается в правильности подбора сечения проводов. У привода имеется одна особенность, которая касается установки, необходимо предусмотреть расстояние от несущего столба.

Сборка и установка

Ворота распашные своими руками требуется изготавливать в стационарных условиях на выровненной поверхности земли. По размеру ворота должны точно совпадать с параметрами, указанными в чертеже. Все заготовки должны быть отпилены при помощи болгарки с допуском на 1 мм. После этого требуется сверить прямые углы, сварить детали будущего периметра половинок ворот, а после этого приступить к поперечинам и диагоналям.

Разметка под петли для ворот распашных делается на расстоянии 30-40 см от края рамы, не меньше, а после этого их уже можно приваривать на места. Шарниры либо приобретаются в магазине, либо заказываются в токарной мастерской. Далее можно подвести навесной столб и проделать все эти действия при помощи сварки методом прихвата. Когда с размерами все определено точно, можно полностью обваривать петлю. Сварочный аппарат можно и не использовать, однако потребуется насквозь прикручивать каждый навес через толстые листы стали насквозь. Когда металл будет окрашен, можно приступать к прикручиванию профлиста шурупами с пресс-шайбой.

Завершающие шаги

Ворота распашные своими руками почти сделаны. Устанавливаются они после проведения разметки опорных столбов, при этом должен соблюдаться центр главной оси ворот. Основание столба предполагает, что в него будет вмонтирована железная труба диаметром 100 мм. Она должна быть вкопана на 130-150 мм. Это лучше всего делать посредством бура соответствующего диаметра, при этом оставив место для заливки бетона примерно на 10 см по всей окружности.

При выставлении основы кирпичного столба требуется использовать уровень и проверять вертикаль в двух плоскостях. Между створками должен иметься зазор в 20 мм, который иногда снаружи прикрывается притворной планкой, ее ширина составляет 50 мм. Этот допуск требуется для тех случаев, когда при жаре металл расширяется, из-за этого створки может просто заклинить. Если вы решили сделать ворота распашные своими руками, то они будут ничуть не хуже заводских, если к процессу сборки вы подойдете с умом.

Обшивка каркаса ворот

Эти работы предполагают, что вы должны взять профлисты и выложить их поверх вашей рамы, изготовленной ранее. Для их крепления используются саморезы или заклепки. Их фиксацию требуется осуществлять в местах углублений. На каждый квадратный метр требуется использовать 10 саморезов. Далее на уже изготовленные петли можно произвести навешивание створок.

Достоинства использования автоматики

Положительные моменты использования такой системы вы оцените в зимнее время, когда вам не потребуется вручную открывать ворота, контактируя с холодным металлом. Вам не нужно будет покидать теплый салон вашего автомобиля, если необходимо открыть ворота, достаточно нажать кнопку на пульте, чтобы они сами распахнулись.

Выводы

Сделать ворота из профнастила распашные своими руками не так уж сложно, важно только обладать необходимыми для этого знаниями и навыками. Вариантов оформления таких конструкций существует довольно много, и описать их все в масштабах одной статьи просто невозможно. Каждый из них индивидуален, и поэтому весь процесс проведения работ можно назвать творческим. Здесь у каждого хозяина имеется возможность для воплощения собственных наработок либо применения уже существующих. Использование различных декоративных элементов в виде деревянной отделки или ковки не запрещается. Это позволит сделать ваши ворота действительно уникальными и заметными среди множества остальных. Ведь при эксплуатации важны не только технические характеристики, но и внешний вид.

Распашные гаражные ворота своими руками



Распашная модель ворот – это классический выбор для гаража, ее надежность и удобство использования проверены не одним поколением автолюбителей. Простая и понятная конструкция, доступность комплектующих, навыки работы со сварочным аппаратом позволят значительно сэкономить на изготовлении и выполнить распашные гаражные ворота своими руками.

Подготовка

Чертеж

Начинать работу по изготовлению гаражных ворот следует с необходимых замеров, с помощью которых выполняются чертежи. Измерение длины и высоты проема и составление чертежа даст возможность правильно рассчитать метраж профильной трубы и уголка для рамы, площадь металлических листов для створок.

Инструменты и материалы для работы

  • профильная труба для каркаса и ребер жесткости;
  • стальной уголок;
  • оцинкованные листы металла;
  • петли для створок;
  • болгарка;
  • строительный уровень;
  • измерительная рулетка;
  • сварочный аппарат;
  • утеплитель;
  • деревянные планки, фанера.

Изготовление каркаса ворот

Изготовление каркаса

Для изготовления каркасной рамы понадобится профильная труба размером 60×40 мм или металлический уголок 65×5 мм, эти материалы способны обеспечить достаточную прочность тяжелой конструкции, состоящей из двух частей – внешней и внутренней. Подготавливается ровная горизонтальная бетонная площадка, где можно разложить части рамы. В качестве основы подойдут бетонные блоки равной величины. Уголки или профиль укладываются по контуру будущих ворот и выравниваются, ориентируясь на показатели строительного уровня, в одной горизонтальной плоскости. Прямые углы проверяются сравнением длины диагоналей, которые должны быть идентичны, и специальным приспособлением. После проверки геометрии каркаса можно сваривать углы. Готовые швы шлифуются болгаркой, гладкая поверхность необходима для плотного примыкания створок. Для работы обязательно нужен напарник, чтобы придерживать тяжелые металлические уголки.

Створки ворот

Створки с ребрами жесткости

Потребуется 4 отрезка металлического уголка для вертикальных сторон каркаса, длина каждого на 10 мм меньше, чем размер рамы, и 4 отрезка для горизонтали, их размер равняется половине длины проема, из которой также вычитают 10 мм. Раскладываются заготовки для створок так же, как предыдущий каркас, выверяется геометрия отрезков и они свариваются. Если есть возможность, каркасы размещают в периметре готовой рамы, это позволяет контролировать углы между деталями. Необходимые зазоры для свободного движения створок оставляют при помощи вкладышей толщиной 5‒7 мм. Все части свариваются. Для придания прочности к каркасу приваривают дополнительный горизонтальный или диагональный отрезок.

Полотна створок вырезаются нужного размера из металлического листа. Для надежной защиты помещения он не должен быть тоньше 2‒3 мм. Одна из частей, обычно правая, выполняется на 20 мм больше, чтобы ворота запирались внахлест. Чтобы зафиксировать лист, его точечно приваривают по углам и середине. Основательную сварку начинают с нижней части конструкции. Предварительную сварку, выполненную в углах, срезают.

Крепление петель

Приваривание петель

Для массивной конструкции металлических распашных ворот необходимо использовать усиленные петли. Их нижнюю часть располагают на гаражной раме, а верхнюю приваривают к каркасу створки. Верх конструкции усиливают приваренной семимиллиметровой полосой металла, внутреннюю часть укрепляют арматурой. В качестве запоров закрепляют металлические штыри, для их фиксации в потолке и полу делают отверстия.

Установка

Монтаж гаражных ворот

Перед монтажом проводится последняя проверка конструкции, лежащей на горизонтальной поверхности. Если створки двигаются удовлетворительно, можно проводить монтаж распашных ворот. Две части рамы крепятся в проеме металлическими штырями длиной 20 см, их наружная часть срезается и обваривается. Две части каркаса соединяют сварными металлическими перемычками шириной до 4 см, расположенными не реже, чем через 60 см. После установки рамы навешивают створки и проверяют отсутствие помех при движении. Теперь наступило время позаботиться о замках, надежней использовать дублирующую систему из навесного и врезного механизма.

Покраска

Для придания самодельной конструкции презентабельного вида ее грунтуют и красят. Чтобы выполнить эту работу приобретают:

  • кисть, валик или краскопульт;
  • грунтовка;
  • наружная эмаль.

Очищенную поверхность всех частей ворот покрывают грунтом в 2‒3 слоя, это улучшит адгезию металла и краски. Использование алкидной эмали позволит уберечь металлическую поверхность от влаги и ржавчины, придаст двери декоративную привлекательность. Для покраски лучше воспользоваться валиком или краскопультом, отдельные детали прокрашивают малярной кистью. После высыхания первого слоя рекомендуется повторить процедуру, это увеличит защитные свойства покрытия. Качественная обработка надолго защитит ворота от воздействия коррозии.

Утепление

Чтобы температура в помещении была комфортной и в зимний период,  гаражные ворота необходимо утеплить. Для этого потребуется деревянная обрешетка и любой утеплитель: минеральная вата, пенополистирольные или пенополиуретановые плиты. Утеплитель укладывается плотно, без щелей. Обрешетка удерживает слой утепления и создает дополнительную воздушную теплоизоляцию. Ее закрывают облицовочными плитами или листами фанеры, пропитанной антисептиком.

Чтобы удобней было заходить в гараж, в одной створке вырезают металл и навешивают калитку. Помочь, при возникающих в процессе монтажа затруднениях, может просмотр видео, где поэтапно показана установка металлических распашных ворот.

Видео

В этом видео показано, как варить гаражные ворота:

В этом видео показано, как сделать гаражные распашные ворота с замковым люком:

Ворота Всем! — распашные ворота чертежи схемы эскизы конструкция

Бюджетные ворота и калитки:



1. ВСЕ ВОРОТА ПОЛНОСТЬЮ УКОМПЛЕКТОВАННЫЕ, ПОКРАШЕННЫЕ В ВЫБРАННЫЙ ВАМИ ЦВЕТ, ГОТОВЫЕ К МОНТАЖУ.
2. В КОМПЛЕКТАЦИЮ ВОРОТ ВКЛЮЧЕНЫ ПЕТЛИ, НИЖНИЕ И ВЕРХНИЕ ЗАСОВЫ, НАЩЕЛЬНИКИ. В КОМПЛЕКТАЦИИ КАЛИТОК УЧТЕНЫ: ЗАМОК «ЭЛЬБОР», РУЧКИ, ПЕТЛИ.
3. ЦВЕТ НА ВЫБОР: ЧЕРНЫЙ, ШОКОЛАД, ЗЕЛЕНЫЙ, ВИШНЯ. ПОКРАСКА КУЗНЕЧНОЙ КРАСКОЙ «ЦЕРТА-ПЛАСТ» или «KOVALI»
4. ИМЕЮТ ЛЕГКИЙ ВЕС, ПРИ УСТАНОВКЕ АВТОМАТИКИ МОЖНО ИСПОЛЬЗОВАТЬ НЕ ДОРОГОЙ МЕХАНИЗМ.
5. ВСЕ ВОРОТА МОЖНО СДЕЛАТЬ ОТКАТНЫМИ, ОДНИМ ЩИТОМ В ПРЯМОУГОЛЬНОМ ВАРИАНТЕ.
6. В ЛЮБЫЕ ВОРОТА МОЖНО ВРЕЗАТЬ КАЛИТКУ (+ СТОИМОСТЬ КАЛИТКИ)
7. ПОКРАСКА «ХАММЕРАЙТ» — ДОПОЛНИТЕЛЬНО (РАСЧЕТ В КАЛЬКУЛЯТОРЕ )
8. ОТВЕТНЫЕ ЧАСТИ (ДЛЯ КИРПИЧНЫХ СТОЛБОВ), МЕТАЛЛИЧЕСКИЕ СТОЛБЫ РАССЧИТЫВАЮТСЯ ДОПОЛНИТЕЛЬНО РАСЧЕТ В КАЛЬКУЛЯТОРЕ
9. ВОЗМОЖНО ИЗГОТОВИТЬ ВОРОТА ПО ВАШИМ РАЗМЕРАМ (РАСЧЕТ В КАЛЬКУЛЯТОРЕ )
10. РАЗМЕРЫ ВОРОТ И КАЛИТОК ДАНЫ ПО КРАЯМ ПОЛОТНА. ТРЕБУЕТСЯ УЧИТЫВАТЬ ЗАЗОРЫ 20ММ ДЛЯ МЕТАЛЛИЧЕСКИХ СТОЛБОВ, 120ММ ДЛЯ КИРПИЧНЫХ СТОЛБОВ.
11. МОНТАЖ ВОРОТ И КАЛИТОК ОСУЩЕСТВЛЯЕТЯ ПО МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ (СТОИМОСТЬ МОЖНО РАССЧИТАТЬ В КАЛЬКУЛЯТОРЕ )
12. ДОСТАВКА «ДО ДВЕРИ» ПО ВСЕЙ РОССИИ (РАССЧИТЫВАЕТСЯ ДОПОЛНИТЕЛЬНО МЕНЕДЖЕРОМ)

Ворота и Калитки с листом 2мм



1. Все ворота укомплектованы и покрашены в выбранный вами цвет, готовые к монтажу
2. В комплктацию ворот включены петли, нижние и верхние засовы, нащельники. В комплектации калиток учтены замок эльбор, ручки, петли, нащельник.
3. цвет на выбор: черный, шоколад, зеленый, вишня. Покраска кузнечной краской «церта-пласт»
4. Ворота имеют прочный каркас проф 50х50 и лист 2мм.
5. Все ворота можно сделать откатным в прямоугольном варианте или арочного типа.
6. Во все ворота можно врезать калитку (+ стоимость калитки).
7. Покраска: «Хаммерайт» — дополнительно (расчет в калькуляторе).
8. Ответные части для кирпичных столбов, металлические столбы, расчитываются дополнительно (расчет в калькуляторе). 9. Возможно изготовить ворота и калитки по вашим размерам (расчет в калькуляторе)

Схемы промышленных ворот — ООО Пром-ворота

Представляем Вашему вниманию чертежи и схемы промышленных ворот не типовых решений, а так же, их некоторых конструктивных элементов.

Схема распашных металлических, утепленных ворот со сборно-разборным полотном из трех частей и с вырезом под монорельс ВР 74х47

Распашные ворота — наиболее часто применяются для перекрытия проемов промзданий и специализированных строений, таких как, производственные предприятия, логистические, складские, гаражные комплексы и т. д. Отличаются простотой конструкции, долговечностью в эксплуатации и невысокой ценой.

Кроме стандартных моделей, компания ООО Пром-ворота, разрабатывает изделия по индивидуальным проектам, учитывая все требования заказчиков.

Металлические утепленные складчатые ворота ВРСК 45х50 с приводом САМЕ

Складчатые металлические ворота — второй наиболее распространенный вариант используемый промышленными предприятиями. Отличаются большей гибкостью и позволяют экономить место перед проемом. Могут быть выполнены в разных модификациях.

Схема распашных металлических утепленных ворот ВР 60х50

Для повышения прочности и надежности распашных ворот используют такие конструктивные элементы, как дополнительный каркас жесткости и внутренний каркас жесткости. Это исключает провисание и «парусности» полотна.

Распашные металлические утепленные ворота ВР 47х47

Схемы складчатых металлических утепленных ворот ВРС 40х70

Схема крепления промышленных ворот

Крепления в промышленных воротах — один из важнейших конструктивных элементов. От них зависит то, насколько будет надежна конструкция и как долго ее можно будет использовать. Ниже приведен чертеж узлов крепления промышленных ворот КМ и КМД для зданий из бетона и из сэндвич-панелей.

Испытание ворот на воздействие механических факторов

Все промышленные ворота которые мы производим проходят инженерный анализ, позволяющий оценить, как поведет себя конструкция в условиях механических нагрузок, не прибегая к натурным испытаниям. Использование инновационных программ для проектирования, позволяет не только провести необходимый расчет, но и сделать визуализацию будущего объекта.

ООО Пром — ворота изготавливает промышленные металлические ворота для всех видов промзданий.

Стоимость изготовления и монтажа промышленных ворот нашего производства, Вы можете узнать отправив нам заявку с сайта или позвонив нам по телефонам:




Смотрите другие предложения от производства промышленных ворот:

Распашные ворота своими руками

Многие владельцы дач и частных домов оценили преимущества разнообразных ограждений. Причем большинство выбрало именно распашные ворота своими руками, то есть, те ограждения, которые можно сконструировать самостоятельно. А все потому что надежность и простота в эксплуатации были всегда в цене, а так как глухие ограждения непрактичны, то они постепенно ушли в прошлое.

Виды распашных ворот

Конструкция распашных ворот может быть разной. Прежде всего, они могут отличаться материалом изготовления: металлические или деревянные – каждый выбирает сам, что ему лучше. Так, распашные ворота для дачи могут быть и деревянными, если имеется этого материала в достаточном количестве. По конструкции распашные ограждения бывают однополые со створкой и двустворчатые.

В последнее время часто стали наблюдаться комбинированные варианты – двуполые с калиткой. Но, все же, больший процент таких ограждений выполнен с глухими элементами, так как часто это мы можем наблюдать в госучреждениях и больницах. Сделать распашные ворота своими руками можно и с художественным оформлением – это тип эксклюзивных ворот, подходящих как для дачи, так и для дома. Калитка может быть выполнена рядом с ними или же быть внедренной в плоскость. Чтобы создать такие врата, нужно изначально сделать чертеж.

Любая конструкция ограждений может быть оснащена дополнительно и автоматикой, но монтаж тогда будет выполняться с учетом требований к электрике.

Особенности распашных ворот

Какие бы вы ни выбрали распашные ворота для дачи или для дома, способ открытия можете оставлять за собой – внутрь территории они будут распахиваться или же наружу. Можно сделать так, чтобы они были утепленные – это придаст солидности и повысит эксплуатационные свойства. Легкость движения обеспечивается за счет специальной конструкции, использующей шарниры и петли. Когда человек думает о том, как сделать распашные ворота, то он может использовать чертежи, на основе которых можно попробовать сделать ограждение своими руками.

В свою очередь, установка не является сложной, если делать все пошагово. Стоит помнить, что для создания основного профиля обычно используются жесткие полотна (сэндвич-панели, алюминиевые профиля и прочее).

Эти классические ворота выбираются многими не зря, так как имеют ряд отличительных особенностей:

  •  функциональны;
  •  удобны в использовании;
  • ​ компактны;
  • ​ нет направляющих роликов и балок;
  • ​ не имеют ограничений по размеру;
  • ​ есть широкий спектр выбора материалов;
  • ​ есть возможность выбирать самые разнообразные элементы декорирования.

Заранее стоит выбрать комплектующие для распашных ворот, состоящие из основных элементов и дополнительных, а также в их состав могут входить и детали декорирования. В случае конструирования ворот своими руками может пригодиться условная схема или чертеж с размерами. Причем можно найти и готовые чертежи распашных ограждений в Интернете. Если человек нацелен поставить распашные ворота для дачи, то он должен определиться с финансами, выбрать материал и предполагаемый вариант конструкции. В зависимости от сложности установка распашных ворот может выполняться в течение нескольких дней или недель.

Создать декоративный вход своими руками, используя распашные ворота, совсем не проблематично. Они могут быть дополнительно утепленные, для чего предусматривается индивидуальная конструкция. Кроме того, популярность их среди населения высока, так как довольно монтаж прост, если есть примерная схема. Утеплитель в виде пенопласта или стекловаты накладывается на секции, сверху можно обшить профнастилом или вагонкой. Подобные утепленные ворота сделать своими руками не тяжело, а их надежность проверена опытом многих владельцев.

Для дачи выбирают ворота такого типа из-за того, что они долго эксплуатируются, не нуждаются в фундаменте. То есть, на открытых участках использование распашной конструкции нередкий случай. Сегодня распашные ворота для дачи выбирают предусмотрительные хозяева, ценящие комфорт и простоту. А утепленные могут отлично подойти к гаражу или какой-нибудь подобной постройке, что позволит даже сэкономить расходы на коммунальные услуги.

Нюансы строения распашных ворот

Неизменным спросом пользуется конструкция с калиткой, которая для дачи в самый раз. Сделать ее можно и своими руками, а можно доверить монтаж специализированным компаниям. При самостоятельном построении рекомендовано иметь чертеж, согласно которому сделать распашные ворота намного проще.

Неэкономичными и дорогими являются кованые ограждения, которые можно декорировать каким угодно способом, но своими руками делать их трудно. А установка займет много сил и времени. Но их красота и привлекательность ставит этот вариант впереди остальных конструкций.

Единственным правилом при установке любых распашных ворот является правильно подготовленное углубление, благодаря которому конструкция будет безукоризненно функционировать. вПравильный монтаж подразумевает под собой и правильный выбор столбов, в качестве которых могут быть профильные трубы или бетонные столбы. Грунт обычно промерзает не больше одного метра, следовательно, рекомендуют выкапывать яму примерно такой длины. В яму выкладывается подушка изначально, а потом смесь из бетона соответственного соотношения. Так или иначе, но установка любых ворот подразумевает под собой грунтовые работы.

Делаются столбы и из кирпича, к которому прикрепляются элементы ограждения. В данном случае монтаж может затянуться, так как возведение столбов займет определенное время, а потом еще и установка требует своего времени. Для дачи такие конструкции непрактичны, а вот для загородного коттеджа – в самый раз. Кроме того, распашные ограждения – солидные, особенно если изготовлены из металла.

Прежде чем заняться самостоятельным сооружением ворот для дома или дачи, сделайте чертеж от руки, или же это может быть обычная схема. Размеры проставьте в произвольной форме. Нарисуйте примерные декорированные элементы, которые можно сделать с использованием сварки или же просто купить готовые на рынке. В любом случае схема должна быть понятна вам, но для ориентации желательно выставить размеры. Таким образом, вы можете начертить примерный вид ворот и показать его специалистам, которые постараются максимально воплотить его в жизнь.

Какие могут понадобиться инструменты? Зачастую следует подготовить не только основные инструменты типа молотка и зубила. Могут пригодиться:

  • ​ дрель электрическая;
  • ​ шуруповерт;
  • ​ отвертка;
  • ​ кирка, лопата, мастерок;
  • ​ сварка;
  • ​ гаечные ключи (набор желательно).

Если вы не уверены в своих силах, то лучше начинать с дачи, то есть, попробуйте там заменить ворота, сконструировав самостоятельно основу и остальные элементы распашных ворот. Но изначально приготовьте все нужные инструменты, материалы, чтобы потом можно было просто заняться работой изготовления ограждения. Конечно, с простых конструкций начинать легче – это понятно и новичкам в этом деле. При наличии умного партнера можно создать довольно-таки неплохие распашные ворота, даже не имея опыта в этой сфере. Одному же сделать ряд монтажных и установочных работ будет трудно.

TPW-321ASP Автоматические распашные ворота — TURNSTILES.ru

Описание

Автоматические распашные ворота TPW-321ASP были разработаны, чтобы быть надежными, точными, не требующими особого ухода и эстетически привлекательными. Его округлые линии содержат прочный запорный механизм, рассчитанный на долгий срок службы. Оборудование оснащено стандартным электрическим интерфейсом и легко интегрируется в систему со средствами записи/считывания, такими как магнитная карта, карта штрих-кода, идентификационная карта и карта IC.Продукт относится к серии 1, и на ваш выбор есть несколько типов и спецификаций. Их можно широко использовать на объектах, требующих интеллектуального управления проходом людей, таких как гостиница, аэропорт, школа, фабрика, шахта и т. д. Автоматические распашные ворота хорошо изучены, и каждая единица проходит строгий и тщательный контроль.

ХАРАКТЕРИСТИКИ

  • Стеклянные распашные ворота с пьедесталом из нержавеющей стали
  • Турникет автоматически открывается для эвакуации людей в случае возникновения чрезвычайной ситуации, например пожара, отключения электроэнергии и т. д.
  • Механические антизажимные функции для защиты.
  • Ворота можно толкать медленно, когда внезапная сила удара оказывается за пределами безопасного диапазона, чтобы эффективно защитить машину и пешехода.
  • Все электрические модули рассчитаны на работу при безопасном напряжении 24 В и оборудованы защитным устройством дифференциального тока для эффективного предотвращения поражения электрическим током.
  • Основные технические характеристики
    • 1) Напряжение питания: 100~240 В переменного тока, 50 Гц
    • 2) Температура окружающей среды при эксплуатации: -15℃~ 60℃
    • 3) Относительная влажность: менее 95 % без конденсата
    • 4) Ширина прохода: 600 мм
    • 5) Скорость прохождения: 20-40 чел/мин
    • 6) Напряжение материнской платы: 24 В постоянного тока
    • 7) Максимальный ток: 5 А
    • 8) Рабочая среда: внутри/снаружи
    • 9) Входной порт: сигнал сухого контакта
    • 10) Коммуникационный порт: электрический стандарт RS232/RS485, дальность связи: ≤1200 м.



ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

  • 8-разрядный сбрасываемый счетчик
  • Пользовательская ширина полосы движения может составлять до 47 дюймов
  • Встроенные считыватели (распознавание лиц, идентификация отпечатков пальцев, система распознавания удостоверений личности, сканер паспорта, система QR-кода и т. д.)
  • Интеграция с системой контроля доступа EntraPASS, системой продажи билетов, учета рабочего времени и посещаемости, системой посетителей и т. д.
  • Дополнительные опции доступны по запросу



ВЫБОР ОТДЕЛКИ

  • Нержавеющая сталь 304
  • Распашные ворота из прозрачного стекла
  • Доступны нестандартные материалы и цвета ворот
  • Обновление из нержавеющей стали 316



ЧЕРТЕЖИ И РАЗМЕРЫ




УСТАНОВКА

Доступные услуги по установке
См. наше портфолио работ здесь



FabCAD GateMaker :FabCAD

GateMaker автоматически рисует ворота любого стиля в соответствии с заданной вами формой за считанные секунды:

  • Выберите стиль и форму ворот (или нарисуйте свои собственные)
  • Уточните размеры ворот
  • Выберите материалы ворот и любую отделку из нашей Библиотеки дизайна
  • Gatemaker автоматически рисует ваши ворота со списком деталей и спецификациями изогнутой верхней направляющей

Особенности:

  • Рисует большинство конструкций ворот, которые вручную рисуются часами за считанные секунды
  • Создает спецификацию материалов, включая углы среза, длины и количество всего, что нужно вашему цеху для изготовления ворот
  • Отображает точную конструкцию и размеры для всех секций верхней планки
  • Ворота из кованого железа, винила и дерева
  • Автоматически обновляет спецификацию, когда вы добавляете какие-либо отливки или поковки из нашей библиотеки проектов или вносите какие-либо изменения в сами ворота
  • Равномерное размещение всех штакетников и размеров ворот
  • Сохраняйте все наиболее распространенные проекты в шаблонах GateMaker, чтобы сэкономить еще больше времени
  • Список вырезов также может генерировать общую стоимость и вес

FabCAD GateMaker входит в состав FabCAD Premium и FabCAD Automation Suite. Пожалуйста, обратитесь к нашей таблице цен, чтобы найти продукт FabCAD, соответствующий вашим потребностям.

Щелкните ниже для демонстрации FabCAD GateMaker

  • У нас есть предустановленные дизайны, а также функция создания пользовательских эскизов.
  • Импортируйте шаблон, выберите стиль и нажмите «Рисовать». Введите свои параметры — перфорации, бордюры и навершия…
  • …Введите размеры вашего поля, отрегулируйте высоту, если хотите, выберите параметры, такие как угловые соединения…
  • Вы можете использовать цельные ворота, которые будут похожи на ползунок, или, если вы хотите сделать двустворчатые ворота, вы должны снять этот флажок и просто сделать половину ворот.
  • …Затем в разделе материалы вы указываете свои формы и размеры. Щелкните Рисовать.
  • Возьмите копье. Щелкните левой кнопкой мыши в любом месте экрана, он нарисует ворота и даст вам список вырезов. Просто так.
  • С помощью функции пользовательского эскиза вы можете нарисовать бесконечное количество стилей ворот.

::..Мосамех..::

  • Дом
  • О нас
  • Товары
    • Рулонные ворота
    • Тип
    • с ручным управлением
    • Цепной шкив — чертежи
    • Ручной цепной шкив
    • Рулонные жалюзи с цепным шкивом
    • Центральный двигатель
    • Боковой двигатель
    • Алюминиевая решетка на роликах (с электроприводом)
    • Алюминиевый жалюзи на роликах
    • Рулонные ворота из поликарбоната (с электроприводом)
    • Рольставни из поликарбоната (спецификация)
    • Рулонные ворота из поликарбоната (натяжные)
    • Рулонные перфорированные ворота
    • Рулонные перфорированные ворота (Spec)
    • Рулонные перфорированные ворота — чертежи
    • Панель обзора для рулонных ворот
    • Панель обзора рольставня (спецификация)
    • Обзорная панель для рулонных ворот — чертежи
    • Рольставни оцинкованные
    • Рольставни оцинкованные (Spec)
    • Рулонные ворота оцинкованные — чертежи
    • Двойные алюминиевые рулонные ворота
    • Алюминиевые рулонные ворота с двойной обшивкой Экструдированный
    • Двойные алюминиевые рулонные ворота (спецификация)
    • Алюминиевые рулонные ворота с двойными стенками — чертежи
    • Алюминиевые одностенные рулонные ворота
    • Алюминиевые одностенные рулонные ворота (спецификация)
    • Алюминиевые одностенные рулонные ворота — чертежи
    • Рольставни (моторизованные)
    • Рольставни (спецификация)
    • Рольставни — чертежи
    • Утепленные верхние двери
    • Утепленные верхние двери(Spec)
    • Утепленные верхние двери — Чертежи
    • Приводы распашных ворот
    • Приводы распашных ворот (Spec)
    • Приводы распашных ворот — Чертежи
    • Приводы для откатных ворот
    • Приводы для откатных ворот (Spec)
    • Приводы для откатных ворот- Чертежи
    • Автоматическая система для стеклянных дверей
    • Производство алюминия, стали и стекла
    • Подборщик жалюзи и изготовление кузова
    • Детали двигателя и аксессуаров
    • Алюминий
    • Боковые компоненты двигателя
    • Барьер ворот
    • Оператор ворот
    • Таблица цветов Power Coating
    • Изолированная стальная фальшпанель
    • Автоматика для распашных ворот
    • Автоматика для откатных ворот
    • Европейский мотор
  • Электронный каталог
  • Сертификаты
  • Свяжитесь с нами

Приводы для распашных ворот — Чертежи

  • Дом
  • О нас
  • Продукты
  • Электронные каталоги
  • Сертификаты
  • Свяжитесь с нами
Создано: univationsme

DuraGate KIT-16-AD 16-дюймовые двустворчатые распашные ворота с арочным верхом и комплект автоматики

Эти полные стальные въездные ворота с комплектом автоматики содержат все, что вам нужно!

В комплект входит:

  • 1 — Одинарные или двустворчатые стальные въездные ворота
  • 2 стальные стойки 4-3/4″ x 4-3/4″ x 9 футов с колпачками
  • 1 — Комплект регулируемых петель (2 кронштейна, подшипники, шарнирные штифты и болты) — 2 комплекта для двойной
  • 1 — Монтажный кронштейн, ремень и крепеж для привода ворот — 2 комплекта для двойного
  • 1 — Комплект принудительного упора — 2 комплекта для двойного
  • 1 — Системы доступа Platinum Привод ворот с одной линейной стрелой ACTP715-SK или ACTP715-MSK с двумя линейными рычагами с 4-летней ограниченной гарантией производителя
  • 1 — Серый алюминиевый корпус платы управления с порошковым покрытием с монтажным кронштейном (15. 5″В x 14,5″Ш x 6,5″Г)
  • 1 — Радиоприемник — LiftMaster 850LM
  • 2 — Дистанционные 1-кнопочные передатчики для визора — LiftMaster 811LM
  • 1 — Соответствует UL325-2016 Отражающий фотоэлектрический датчик луча Seco-Larm E-936-S45RRGQ
  • 2 — Г-образные монтажные кронштейны для фотолуча и отражателя (E-931ACC-BLS7Q)
  • 2 — герметичные свинцово-кислотные аккумуляторы 12 В
  • Двойной комплект включает 40 футов. Ведущий/подчиненный провод

Мы использовали наш многолетний опыт и знания в области ворот и применили их при проектировании и строительстве нашей линейки ворот для жилых / легких промышленных ворот.Изготовленные исключительно для Gate Depot с использованием наших строгих спецификаций, эти готовые к отправке стальные ворота представляют собой классические конструкции, обеспечивающие безопасность по отличной цене.

Ворота въезда соединены с Platinum Access Systems ACTP715, высокотехнологичным автоматическим открывателем ворот с линейной ручкой. Этот привод имеет широкий спектр функций, сравнимых с ведущими торговыми марками, такими как двигатель 24 В постоянного тока с мгновенным реверсированием и длительным режимом работы. Платиновые системы доступа ACTP715 хорошо спроектированы и изготовлены из высококачественных материалов.

Шкаф управления изготовлен из прочного алюминия с порошковым покрытием, а на панели управления установлены все стандартные аксессуары для ворот, такие как фотоглазки, детекторы петель, клавиатуры, магнитные и электрические замки, сигнальные лампы, ландшафтное освещение и таймеры. Он включает в себя приемник и 2 пульта дистанционного управления в виде цепочки для ключей.

Platinum Access Systems ACTP715 использует стандартную входную мощность 120/220 В переменного тока и включает понижающий трансформатор до 24 В постоянного тока для установки на солнечной энергии. Рабочее напряжение 24 В постоянного тока позволяет устройству работать во время сбоя основного питания с использованием двух батарей 12 В (входят в комплект).

ВАЖНОЕ ЗАМЕЧАНИЕ / ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:
— Размер отдельных створок двустворчатых ворот может варьироваться до 1/4 дюйма.
— Мы не рекомендуем приобретать две одинарные ворота для установки в качестве одних двустворчатых ворот; высота может варьироваться до 1″.
— Возможны незначительные дефекты порошковой окраски. Они не повлияют на долговечность ворот, а если и присутствуют, то незначительно.
— Перед установкой стоек в бетон, ИЗМЕРИТЕ ворота, чтобы убедиться, что они квадратные.Измерьте от угла до угла, затем каждый конец сверху вниз. Измерения не должны отличаться более чем на 1/4” — 1/2”.
— Необходимо измерить ширину ворот, затем добавить 3-1/2 дюйма между стойками для одинарных ворот или 4 дюйма между стойками для двойных ворот.
— Измерьте все ворота перед установкой! Из-за производственных особенностей ворота МОГУТ различаться по ширине на 1–2 дюйма. Измерьте и подтвердите ширину ворот ДО установки стоек.
— Доставка включает транспортировку ворот с нашего склада по адресу доставки.Это НЕ включает обслуживание подъемных ворот или разгрузку. Будьте готовы разгрузить ворота с помощью вилочного погрузчика со стрелой или 3-4 человек.
— Ворота в состоянии поставки предназначены для использования в качестве распашных ворот. Все ворота можно переоборудовать для использования в качестве откатных, добавив колеса, гусеницу и другое оборудование. Позвоните нам для получения дополнительной информации о требованиях.

Характеристики ворот:

  • Толстая стена толщиной 2 мм на раме и стойках
  • Горячеоцинкованные стальные трубы и плоские стержни
  • Черное порошковое покрытие
  • Пропускные отверстия для предотвращения внутренней ржавчины

Стойки и петли:

  • 4 мм (5/32 дюйма) горячеоцинкованная сталь
  • Черное порошковое покрытие
  • Предварительно просверленные отверстия для петли
  • Отверстие для кабелепровода

Platinum Access Systems ACPT715 Оператор линейного манипулятора

  • 700 фунтов x 15 футов. Вместимость ворот
  • Непрерывный режим работы, мгновенный реверсивный двигатель 24 В пост. тока
  • Источник питания 120/220 В переменного тока или 24 В постоянного тока, готовый к солнечной энергии
  • Открывается на 90° за 21–25 секунд / макс. 120°
  • Система резервного питания от батарей 24 В пост. тока — 2 батареи по 7 Ач в комплекте
  • Плата управления GOC-4000 со светодиодным индикатором ввода/вывода
  • Электронный датчик реверса, встроенный в плату управления
  • Твердотельные драйверы двигателей
  • — обеспечивают бесшумную работу и более длительный срок службы
  • Плавный пуск и плавный останов — минимизирует износ системы затвора, продлевая срок службы
  • Fail Safe/Secure Capability — возможность установить отказоустойчивость, отказоустойчивость или открытие при сбое
  • Встроенный механический тормоз — обеспечивает дополнительную безопасность и удерживает ворота закрытыми при сильном ветре
  • Резервное питание постоянного тока большой емкости — до 100 циклов открытия/закрытия ворот при резервном питании от постоянного тока с использованием двух батарей 12 В 5 Ач (циклы резервного питания зависят от размера ворот)
  • Регулируемые прецизионные концевые выключатели
  • Регулируемый таймер от 0 до 60 секунд
  • Встроенная защита от перенапряжения
  • Расширенное управление маглоком
  • Кнопка сброса тревоги
  • Ручная разблокировка ключом с дополнительной защитой от сбоев
  • Выбираемый переключатель источника питания 120/220 В переменного тока
  • Выходная розетка 110 В переменного тока
  • Стойка для петлевого детектора с двумя выходами
  • Блок платы управления с порошковым покрытием темно-серого цвета
  • Двойной Включает 40 футов. Основной/ведомый провод
  • Внесен в список ETL, соответствует требованиям UL 325 и UL 991
  • Рабочая температура от -4°F до +158°F
  • 4 года ограниченной гарантии производителя

Контроль доступа

  • Ресивер — LiftMaster 850LM
  • 2 — Дистанционные 1-кнопочные передатчики для визора — LiftMaster 811LM
  • Seco-Larm E-936-S45RRGQ Enforcer Отражающий фотоэлектрический датчик луча с защитным кожухом
    • Диапазон 45 футов
    • Всепогодный корпус IP66
    • Монтажный кронштейн с крепежом в комплекте
    • Регулируемый диапазон чувствительности
    • Компактный размер
    • Соответствует ETL UL325-2016

Технические характеристики изготовления ворот: (Имперские измерения приблизительны — включены для вашего удобства)

Рама — боковые и нижняя части
Трубка 40 x 40 x 2 мм (1-9/16″ x 1-9/16″ x 1/16″)
Рама — верхняя горизонтальная
Трубка 40 x 30 x 2 мм (1-9/16″ x 1-3/16″ x 1/16″)
2-я направляющая — верхняя и нижняя
Плоский стержень 30 x 5 мм (1-3/16″ x 3/16″)
Колья (пикеты)
20 x 20 x 2 мм (3/4″ x 3/4″ x 1/16″)

Распашные ворота План DWG для AutoCAD • Designs CAD

РЕКЛАМА

Plano 180 детали Ворота с 2-мя листами, открывающимися внутрь и наружу.

Ярлыки чертежей, детали и другая текстовая информация, извлеченная из файла САПР (перевод с испанского):

сварка, приварка к листу колонн, приварка к трубам ворот, шайба, см. детали петли, x-x вырез, см. детали пластины, см. детали ручка, уровень пола, колеса с пружиной, гайки и шайбы, существующие колонны hºa

Необработанные текстовые данные, извлеченные из файла САПР:

15,0 15,0 15,0 15,0 16,0 9,5 9,5 10,0 9,0 11,5 11,5 10,5 10,5 \А1;(3-4) 150 4 -6298340253,844378 20.589 1 2 19.089 3 4 4 3 2 1 Б А \A1;4665 \А1;122 \А1;4665 \А1;25 \А1;122 \A1;3100 \A1;137 \А1;200 \А1;1200 \А1;1050 \A1;150 \А1;40 \А1;33 \A1;150 \А1;200 \А1;40 \А1;33 \А1;80 \А1;112 \А1;537 \А1;1100 \А1;1100 \А1;100 \А1;100 \А1;1250 \А1;1150 \А1;1150 \А1;1115 \А1;1400 \А1;1400 \А1;100 \А1;137 \А1;200 \A1;300 \А1;30 \А1;70 \А1;70 \А1;200 \А1;82 \А1;50 \А1;50 \A1;\U+220520 \А1;200 \А1;2900 \А1;25 \А1;125 \A1;50 \A1;1300 \А1;1100 \A1;425 \A1;\U+220522 \A1;500 \A1;850 \A1;400 Эдже де Реплантео 2 Эхе де Реплантео 1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 ЧАПАС ДЕ ЕСП. 10мм CAÑO Ø1″ ESP.3мм МАЦИЗО Ø1″ АЛЕМИТ 5 SOLDAR A CHAPA DE COLUMNAS SOLDAR A CAÑOS DE PORTON 5 АРАНДЕЛА РУЭДАС АРО ГОМА МАЦИЗА Ø100 VER DETALLE BISAGRAS \A1;VER DETALLE PLACAS VARILLAS ROSACADAS PASANTES 20 мм +TUERCAS Y ARANDELAS Икс Икс КОРТЕ X-X 5 5 5 5 5 5 5 5 5 5 5 5 КАНОС ИНТЕР. ЭСТРУКТ. 100X60X3 ЧАПАС 100X100X5 ПОДРОБНЕЕ PORTONES CANT:2 5 CAÑO Ø1″ ESP.3мм 5 5 5 5 5 5 5 5 5 5 VER DETALLE PLACAS VER DETALLES MANIJA 5 НИВЕЛЬ ДЕ ПИЗО НИВЕЛЬ ДЕ ПИЗО РУЕДАС КОН КУРОРТ 5 5 5 5 5 5 КАНОС ЭКСТЕР.ЭСТРУКТ. 100X100X3 TEJIDO 50X50X3 (только снаружи) 5 5 5 Деталь Плакас-Кант: 32 Деталь Манихас-Кант:8 ПРОВЕРКА 2 CANDADOS 6 LLAVE MISMA CONBINACION МАЦИЗО Ø12 ЕСП. 10мм ПЛАКА ЭСП: 10мм ВАРИЛЬЯС РОСКАДАС Ø20 ТУРКАС-И-АРАНДЕЛАС Деталь Бизаграс-Кант: 16 КОЛОННЫ EXISTNTE DE HºA КОЛОННЫ EXISTNTE DE HºA 5 5 ПРИМЕЧАНИЕ: -VER PLANO PL 01 -MEDIDAS EN мм. Выход 1:25 Выход 1:25 Выход 1:10 Выход 1:10 Выход 1:4

Язык испанский
Тип чертежа План
Категория Двери и окна
Дополнительные скриншоты
Тип файла чертеж
Материалы Другое
Единицы измерения Метрика
Зона охвата
Особенности здания
Теги autocad, детали, DWG, ворота, ворота, створки, проем, план, план, листы, створка

РЕКЛАМА


Estate Swing Оригинальный ударопрочный автоматический замок для ворот
