Столбчатый фундамент для каркасного дома своими руками

Сейчас каркасные дома создаются почти во всех климатических поясах. Благодаря незначительному весу строения при его возведении используется основание с небольшой несущей способностью. Простым вариантом является столбчатый фундамент.

Преимущества и возможные недостатки фундамента столбчатого типа

Столбчатое основание является упрощённой разновидностью свайного фундамента. Конструкция представляет собой сеть опор, установленных по периметру стен и в местах наибольших нагрузок. Максимальный шаг между опорами составляет 2.5 м. Все столбы объединяются между собой ростверком (горизонтальной обвязкой). Столбчатые фундаменты для каркасных построек используются 2-х видов: монолитно-бетонные (изготавливаются путём заливки в опоры) и сборные (сооружаются из готовых блоков или камней). Несмотря на то, что конструкция сооружается без сплошной заливки бетоном всего периметра, такие фундаменты обладают рядом достоинств, делающих конструкцию надёжной и долговечной.

Столбчатый фундамент для каркасного дома

Преимущества столбчатого фундамента:

• Обходится дешевле ленточных аналогов;
• Можно изготовить самостоятельно;
• Быстро возводится;
• Для его сооружения не нужна тяжёлая техника;
• Легко ремонтируется;
• Столбы можно устанавливать в любое время года, включая зиму.

К недостаткам конструкции можно отнести большое количество ручной работы (если нет бурильной техники) и необходимость дополнительного утепления полов, так как каркасное строение практически висит в воздухе.

Подготовка к изготовлению

На подготовительной стадии следует выяснить размеры будущего строения, нагрузку на фундамент вышестоящих конструкций и несущую способность грунта. Перед возведением каркасного дома можно самостоятельно выполнить исследование почвы. Для этого необходимо пробурить несколько ям на участке. Глубина скважины — ниже 50 см подошвы фундамента. Таким способом определяется тип грунта и отсутствие водоносных слоёв.

Характеристика грунтов:

• Скальные — почвы с высоким содержанием камня или гравия, отличаются крепким основанием, хорошо удерживают нагрузку, не собирают воду.
• Крупные пески — представляют собой крепкое основание с низкой пучинистостью.
• Мелкопесчаные — плохо подходят для строительства, так как отличаются высокой пучинистостью. Они собирают воду в верхних слоях и выталкивающим образом действуют на фундамент.

Расчёты глубины и количества столбов

Столбчатые основания бывают заглублёнными (для водонасыщенных и глиняных грунтов) и малозаглублёнными (для скальных и песчаных почв с низким уровнем залегания грунтовых вод). Высота заглублённого фундамента зависит от средней глубины промерзания почвы в вашей местности. Подошва такого основания должна располагаться ниже этого уровня на 30–50 см. Перед началом работ следует рассчитать нагрузку дома, для этого суммируется вес стен, перекрытий, кровли и масса фундамента.

Если наклон ската составляет более 60 градусов, снеговая нагрузка равна 0.

Для определения веса железобетонного столбчатого фундамента нужно его объем умножить на удельный вес железобетона (2500 кг/м³). Для подсчёта веса одного столба используется следующая формула: V=3,14*G²*h. V — объем столба, G — радиус столба, h — высота столба. Все величины указаны в метрах. Полученную величину нужно умножить на количество столбов, и у нас получится общий объем фундамента.

Несущая способность разных грунтов (в кг/см²):

Если нагрузка на почву превышает несущую способность грунта на участке, нужно увеличить количество столбиков.

Выбор материала и расчёт количества

Для устройства столбчатого фундамента используются разные материалы:

• Дерево — весьма недолговечный материал, даже при обработке защитными составами прослужит не более 20 лет.
• Каменные столбы — обычно возводятся из бута или гранитных камней. Отличаются долговечностью и надёжностью. Недостаток — массивность и трудоёмкость при постройке.
• Монолитные бетонные столбы.

Для того чтобы рассчитать количество бетона на столбчатый фундамент можно воспользоваться следующей таблицей:

Число из таблицы нужно умножить на длину столба (в метрах) и количество опор.

Арматура для столбчатого основания используется рифлёная, класса А, диаметром 10–12 мм. Металлические прутья нужны той же длины, что и опоры. Для столба диаметром 10–14 мм понадобится 4 прутка арматуры. Их размещают на расстоянии 10 см друг от друга и перевязывают через полметра гладкой и более тонкой арматурой диаметром 6 мм. Таким образом, для двухметрового столба понадобится 8 м толстой и 1,2 м тонкой арматуры. Полученные цифры умножаем на количество опор и получаем метраж необходимой для столбчатого основания арматуры.

Необходимые инструменты

Перед началом строительства необходимо подготовить следующие инструменты:

• Бетономешалка;
• Лопата;
• Рулетка;
• Уровень;
• Гвозди и саморезы;
• Молоток;
• Шнур;
• Колышки;
• Ручной бур;
• Мастерок;
• Трубы или доски для опалубки.

Пошаговая инструкция по созданию фундамента своими руками

Разметка участка

Перед началом работ производится разметка — по углам будущего здания вбиваются колышки и натягивается шнур. На этом этапе обязательно нужно провести проверку диагоналей. Они должны быть одинаковыми. Далее на всей площади удаляется мусор и растительный слой и намечаются места установки столбов.

Выкапывание ям и гидроизоляция

Бурение ям под столбчатый фундамент

Для фундамента из монолитного бетона или асбестовых труб удобно использовать мотобур. Ямы могут быть как прямыми, так и с расширением в нижней части. Более широкая подошва увеличит несущую способность основания и повысит его устойчивость к пучению. Теперь необходимо сделать гидроизоляцию фундамента. Для этого в каждую яму следует опустить трубу из рубероида или полиэтилена. Верхние края гидроизоляции необходимо прижать к почве камнями или присыпать землёй.

Создание опалубки и установка арматуры

Опалбука из труб для столбчатого фундамента

В готовые скважины устанавливается опалубка их асбестовых или металлических труб (несъёмная) или досок (съёмная). Затем в каждый котлован вставляется арматура диаметром 10–14 мм (как минимум по 4 шт.). Горизонтальные перемычки изготавливают из более тонких прутьев по 6 мм.

Установка арматуры в скважины для столбов

Все столбы должны быть установлены таким образом, чтобы ростверк получился строго горизонтальным. Для этого выбирается начальная точка и далее с помощью уровня отмечается высота каждой опоры.

Заливка бетоном и ростверк

Установка опалубки для ростверк

Для возведения столбчатых фундаментов можно использовать бетон М200. Заливка производится слоями по 20–30 см, каждый участок тщательно утрамбовывается. Бетон заливается без перерывов, чтобы не допустить образования поперечных швов. После высыхания столбов устанавливается ростверк. Для его изготовления поверх столбов устанавливается горизонтальная опалубка по всему периметру фундамента. Затем укладывается каркас из арматуры и заливается бетон. Стандартные размеры ростверка 2,5–2.5 м (ширина и высота).

Видео: заливка столбчатого фундамента бетоном

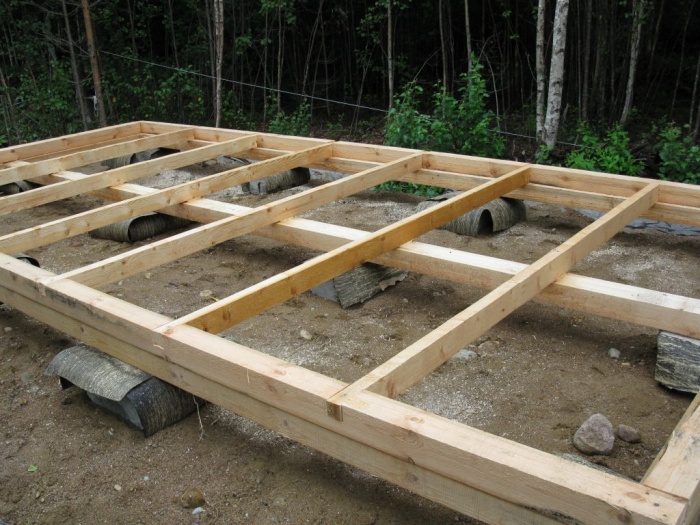

Столбчатый фундамент — одно из самых простых и экономичных решений для каркасных строений, которое вполне посильно воплотить самостоятельно. Пользуйтесь нашими советами и удачной вам работы!

Фундамент столбчатый / каркасный дом своими руками

Столбчатый фундамент, как уже понятно из его названия, представляет собой набор отдельных вкопанных в землю столбов. В первую очередь такие столбы располагаются в местах пересечения стен дома, и вместе с тем они могут располагаться в пролетах между ними. Верхний конец столбов называется оголовком, нижний — основанием. На оголовки впоследствии будет ставиться дом, поэтому у всех столбов они должны находиться на одинаковом уровне — это будет уровень пола первого этажа, обычно на высоте 40-50 см от земли. Такой зазор между полом дома и землей необходим, чтобы избежать сырости, от которой деревянные конструкции нижней части дома (а именно деревянные дома чаще всего возводят на столбчатых фундаментах) быстро сгниют.

Форма столбов фундамента может быть различной — квадратной, прямоугольной, круглой, но больше всего распространены столбы с круглым поперечным сечением, потому что под такие столбы скважины можно бурить ручным буром. Диаметр столбов может быть самый разный от 15 см и более, но при строительстве столбчатого фундамента своими руками выбирать придется из следующих диаметров: 150 мм, 200 мм, 250 мм, 400 мм. Скважины именно такого диаметра можно бурить с помощью большинства продающихся ручных буров. Глубина заложения столбчатого фундамента, как правило, составляет около 2 м (ниже rong>глубины промерзания). Площадь основания столбчатого фундамента невелика, поэтому чтобы выдерживать нагрузку от дома он должен опираться на слой грунта с большой

несущей способностью .

Столбики фундамента можно делать из разного материала: дерево, кирпич, монолитный бетон. Деревянный брус или бревно можно обжечь или обработать антисептиком, чтобы предотвратить (или по крайней мере замедлить) гниение древесины. Так же можно использовать гидроизоляционные материалы, но всё равно такие столбы будут наименее надежным вариантом.

Кирпичная кладка – вполне приемлемый вариант в плане прочности, однако этот вариант далек от идеала в плане удобства возведения. Складывать столб из кирпичей непосредственно в самой скважине не представляется возможным. Складывать столб полностью на поверхности земли, а затем опускать его в скважину – тоже не выглядит быстрым и приятным занятием.

Однозначно лучшим во всех отношениях материалом является монолитный железобетон. Он обеспечивают наибольшую прочность на сжатие, при армировании – и на растяжение. Армированный монолитный столб не треснет ни под каким действием сил морозного пучения. Развести бетонную смесь и залить её в вырытую скважину действие довольно простое.

Столбы фундамента могут иметь постоянное или переменное поперечное сечение. В первом случае это простой цилиндр или параллелепипед, во втором — более сложная форма с уширением в нижней части столба. Такое уширение позволяет увеличить площадь основания и соответственно увеличить несущую способность фундамента: вес дома будет распределяться по большей площади. Второе преимущество — это большая устойчивость к морозному пучению грунта. Если столб расширяется внизу, то силы пучения не смогут выдавить его вверх.

Столбы с уширением в нижней части для столбчатого фундамента. Есть две технологии, позволяющие закладывать такой столбчатый фундамент. Первая технология заключается в том, что под столб роют яму (как правило квадратной или прямоугольной формы), размеры которой на 20-40 см больше, чем нужно для столба. Затем в этой яме устанавливается опалубка, которая задает форму будущего столба, в нее ставится арматурный каркас и заливается бетон. После того, как бетон затвердеет, опалубку снимают и засыпают столб. Такая технология позволяет сделать монолитный железобетонный столб любой формы, но подразумевает относительно большой объем земельных работ и использование съемной опалубки.

Установка нового столба для фундамента: в вырытую скважину опущена опалубка, которую с боков подпирают распорки. Внутри опалубки — арматурный каркас.

Другой путь — это технология ТИСЭ, которая была специально разработана для самостоятельного строительства столбчатых фундаментов. Эта технология предусматривает использование специального фундаментного бура ТИСЭ-ф, который позволяет бурить скважины диаметром 200 мм, которые имеют в нижней части уширение до 400 мм или 600 мм. Бур ТИСЭ имеет плуг, который может срезать грунт со стенок пробуренной скважины, в результате в нижней ее части появляется уширение в виде полусферы.

Главными достоинствами столбчатого фундамента являются простота его строительства и экономичность. Все работы по заложения такого фундамента можно выполнить своими руками в одиночку: бурение скважины ручным буром, приготовление бетона для заливки одного столба, вязка арматурного каркаса и заливка. Столбы можно заливать по одиночке, поэтому не необходимости готовить сразу большое количество бетона. Расход бетона на столбчатый значительно меньше, чем на другие виды фундаментов, равно как и необходимое количество арматуры.

Столбчатый фундамент с ростверком

Ростверк — это верхняя часть столбчатого фундамента, которая связывает отдельные столбы в единую конструкцию. Устройство ростверка нужно для обеспечения большей устойчивости столбчатого фундамента и равномерного распределения нагрузки от дома между всеми столбами. Ростверк чаще всего делают в виде ленты из монолитного железобетона. Наличие ростверка не обязательно, по сути его роль выполняет нижний венец брусьев деревянного дома. Конструкция столбчатого фундамента с ростверком.

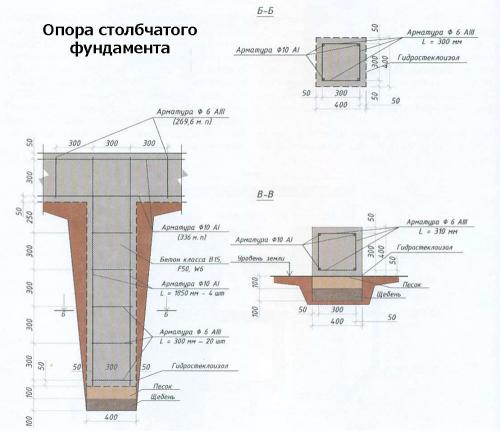

Армирование монолитного столбчатого фундамента

Монолитный бетон имеет высокую прочность на сжатие, но плохо переносит нагрузки на изгиб и растяжение. Чтобы исправить это, фундамент из монолитного бетона необходимо армировать в тех зонах, где может возникать растягивающая нагрузка. Столбчатый фундамент может испытывать нагрузку на разрыв при действии сил пучения: грунт примерзает к поверхности столба, при пучении стремится выдавить его вверх, в то время как нижняя часть столба удерживается не промерзающим слоем грунта. Чтобы от такой нагрузки столб не треснул, необходимо вертикальное армирование. Арматурный каркас состоит из нескольких вертикальных прутков ребристой арматуры (класс A-III) диаметром 10-12 мм. Армирование надо делать из ребристой арматуры, чтобы обеспечить лучший контакт арматуры с бетоном. Вертикальные прутки арматуры соединяются тонкой монтажной арматурой, она не воспринимает никаких нагрузок и нужна только для того, чтобы связать вертикальные прутки в единую конструкцию, поэтому она может быть гладкой и диаметром всего 6 мм.

Для армирования небольших столбов диаметром 15-20 см достаточно использовать два вертикальных прутка ребристой арматуры. При высоте столба 2 м их можно перевязывать между собой монтажной арматурой в трех-четырех местах, т.е. через каждые 70-100 см.

Если при строительстве столбчатого фундамента планируется устройство монолитного ростверка, то его так же необходимо армировать. Армирование монолитного ростверка необходимо для того, чтобы сделать его устойчивым к изгибающим нагрузкам; без него бетонный ростверк может треснуть при малейшей деформации. Армирование ленточного монолитного ростверка нужно делать так же, как и у ленточного фундамента, ведь на него точно также будут действовать переменные нагрузки сверху со стороны дома и снизу от пучения грунтов через сваи (сила пучения действует на столб, а тот давит на ростверк). Необходимо делать два пояса армирования — верхний и нижний; каждый пояс состоит как минимум из двух продольных прутьев арматуры. При продольном армировании монолитного ростверка используется толстая арматура диаметром 10-12 мм с периодическим поперечным сечением — именно они будут принимать на себя нагрузку при деформации ростверка. Поперечные прутья арматуры не принимают на себя нагрузку, они нужны только чтобы связать каркас в единое целое, поэтому они могут быть тоньше – 6-8 мм и могут быть гладкими. Каркас арматуры должен быть полностью погружен в бетон и находиться в 3-5 см от поверхности ростверка.

Для какого дома можно выбирать столбчатый фундамент?

Как было отмечено выше, опорная площадь столбчатого фундамента невелика по сравнению с другими типами фундаментов (плитным и ленточным), соответственно его несущая способность так же меньше, поэтому он используется при строительстве легких домов из деревянного бруса, сруба или каркасных домов. Так же целесообразно выбирать столбчатый фундамент, когда плотный слой грунта находится очень глубоко и другой тип фундамента на такаю глубину заложить проблематично. Столбчатый фундамент удобен при строительстве дома на склоне.

Столбчатый фундамент не подразумевает устройство подвала, ни при каких условиях.

Нельзя закладывать столбчатый фундамент при высоком уровне грунтовых вод: его основание будет опираться на грунт, насыщенный влагой, такой грунт имеет низкую несущую способность, столбы будут проседать под весом дома. Кроме того, пробуренные скважины будут заполняться водой, заливать фундамент в таких условиях нельзя.

Читайте так же:

• Фундамент глубокого заложения
  Фундамент глубокого заложения, он же глубоко заглубленный фундамент, — это фундамент, основание которого находится на глубине большей, чем глубина промерзания грунта. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и возможностью сделать в доме подвальное помещение.

• Мелкозаглубленный фундамент
  Мелкозаглубленный фундамент – это фундамент, который закладывается на глубину меньше глубины промерзания грунта. Мелкозаглубленный фундамент опирается на грунт, подверженный морозному пучению, но, несмотря на это, способен обеспечивать достаточную устойчивость для легких зданий

• Фундамент на винтовых сваях
  Фундамент на винтовых сваях достаточно распространенный в последнее время, за счёт быстроты возведения и невысокой ценой под небольшие дома. Он может использоваться для строительства любых не сильно тяжёлых типов зданий – каркасных, брусовых или бревенчатых, на любых типах грунтов кроме скальных.

• Монолитный плитный фундамент — Монолитная плита
  Плитный фундамент представляет собой монолитную железобетонную плиту, которая укладывается под всей площадью дома. Такой фундамент имеет наибольшую среди всех типов фундаментов опорную площадь, и благодаря этому может обеспечивать устойчивость тяжелого дома даже на грунтах с низкой несущей способностью и высоким УГВ.

• Ленточный фундамент
  Ленточный фундамент представляет собой монолитную дли набранную из блоков ФБС ленту, которая обычно укладывается под всеми стенами дома ниже глубины промерзания. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и получить возможностью сделать в доме подвальное помещение при не высоком УГВ.

Столбчатый фундамент для каркасного дома своими руками пошаговая инструкция. Столбчатый фундамент своими руками для каркасного дома

Столбчатый фундамент для каркасного дома своими руками пошаговая инструкция. Столбчатый фундамент своими руками для каркасного дома

Опорно-столбчатый фундамент состоит из нескольких столбов, входящих в грунт на определённую глубину. Оголовки столбов жестко связаны между собой ростверком. Данный тип фундаментов используется, в большей степени, для домов облегченной конструкции (например, дома каркасного типа или небольшие дома из бруса) и без подвала.

Для какого дома можно выбирать столбчатый фундамент

Ввиду того, что опорно-столбчатый фундамент обладает небольшой несущей способностью и малой устойчивостью, он подходит не для всех типов домов. Дом, который планируется возводить на фундаменте такого типа, должен обладать небольшим весом и при строительстве должен быть использован материал, обладающий большим пределом прочности.

Также из-за того, что опорные столбы заглублены в грунт, обустройство подвала, в таком доме, практически невозможно. Исходя из этих соображений, можно понять, что опорно-столбчатый фундамент наиболее всего подходит для домой каркасного типа и каркасно-щитового типа. Также возможно возводить на таком фундаменте временные подсобные помещения или небольшие дома из тонкого бруса.

Особенности технологии столбчатого фундамента для каркасного дома

Материалом для изготовления опорно-столбчатого фундамента может служить как дерево, так и камень. Деревянные столбы – не имеют большого срока службы, поэтому их целесообразно применять только при сооружении временных построек. Материалом для каменного фундамента могут служить бетонные блоки, гранит или кирпич железняк. Наиболее распространено возведение столбчатого фундамента путём заливки труб бетоном.

Ростверк

Ростверк, который связывает оголовки столбов фундамента, может быть сооружен из бетонных или деревянных балок. Также в некоторых случаях производится заливка ростверка бетоном, что позволяет получить жесткую конструкцию из железобетона.

Грунт

Наибольшее внимание следует обратить на грунт, на котором планируется возводить фундамент дома. Если грунт торфянистый и обладает большой усадкой, то применение опорно-столбчатого фундамента на таком грунте категорически недопустимо. Также грунт влияет на глубину залегания столбов, их количество и многие другие факторы при возведении любого фундамента.

Этапы возведения опорно-столбчатого фундамента своими руками

Подготовка площадки

Подготовка начинается с расчистки площадки и расчету и разметке местоположения опорных столбов будущего фундамента. Площадка полностью очищается от всяческого мусора и травы, что позволяет сделать разметку более точной. Нанесение разметки практически не отличается от разметки под любой другой фундамент. Первым делом необходимо разметить положение внешних стен будущего дома, после чего отмечается местоположение внутренних стен.

После того, как разметка стен произведена, необходимо отметить положение будущих столбов. Расчет количества столбов зависит от многих факторов, таких как толщина стен, тип грунта и т.д. Следует помнить, что расстояние между столбами не должно превышать 200 сантиметров, но зачастую столбы устанавливают на расстоянии 150 сантиметров друг от друга.

Также не следует забывать и о столбах, которые будут подпирать внутренние стены. Иногда, если площадь комнаты планируется большой, следует устанавливать столбы для подпорки, что придаст полу дополнительную большую жесткость.

Земляные работы

Перед тем, как начать копать скважины под трубы, необходимо определиться с глубиной заложения фундамента. Различают фундаменты с мелким заглублением и глубокие фундаменты. Фундаменты с мелким заглублением предполагают глубину скважин от 40 до 80 сантиметров. Глубокий же фундамент заглубляют на глубину 150-200 сантиметров, а иногда и больше. Данная глубина рассчитывается в зависимости от типа грунта, глубины его промерзания, суммарного веса строения и площади основания.

В общих чертах, произведение суммарной площади основания на несущую способность грунта должно быть больше суммарного веса дома. В средней полосе России, глубина залегания опор в основном выбирается 150 сантиметра. Скважины копают при помощи экскаватора или с использованием бура. Использование бензинового бура сократит время копания скважин, и стоимость фундамента в целом будет ниже, чем с привлечением спецтехники. После того, как скважины выкопаны, на дно скважин укладывают специальную дренажную подушку, которая состоит из песка и щебня. Толщина слоя песка равняется примерно 10-20 сантиметров, толщина слоя щебня такая же.

Монтаж столбчатых опор

После того, как скважины выкопаны, пришла пора установить опалубку для будущих опор. Лучшим материалом для опалубки являются пластиковые трубы или трубы из асбеста. Если грунт на участке имеет способность к вспучиванию, тогда, желательно, чтоб сами опоры были гладкие. Для этого отлично подходит пластиковая несъемная опалубка. Опоры заливаются в два этапа, на первом этапе внутрь опалубки заливается цементно-гравийная смесь высотой примерно 20-30 см, после чего опалубку приподнимают на эту же высоту (20-30 см).

Далее, пока цементно-гравийная подушка не отвердела, в неё инсталлируется арматура. Армирование столбов фундамента проводят с целью увеличить несущую способность фундамента в целом. В качестве армирующего элемента следует использовать стальную арматуру диаметром 8-12 мм. Использование пластиковой арматуры – не рекомендуется. Прутья арматуры располагаются вертикально внутри опалубки. Их следует брать такой длинны, чтобы после окончательной заливки бетона, оставались свободные концы 20-30 сантиметров. Эти концы в дальнейшем будут использоваться для монтажа ростверка. После того, как арматура установлена и цементно-гравийная подушка окончательно отвердела, опалубку заливают бетоном марки не ниже М-200. Перед тем, как обустраивать ростверк, следует дождаться полного отвердения бетона в опалубках.

Обустройство ростверка

Последний этап самостоятельного изготовления опорно-столбчатого фундамента это обустройство ростверка. Ростверк это верхняя надземная часть столбчатого фундамента, благодаря которой распределяется равномерно, поэтому необходимо, чтобы оголовки столбов были жестко соединены с балками. Существует два вида ростверка – это раздельный ростверк и монолитный. При раздельном ростверке, бетонные блоки укладываются на оголовки столбов.

Монолитный ростверк можно изготовить как заливкой бетона с арматурой в опалубку целиком, так и монтажом железобетонных конструкций, с последующей частичной заливкой перекрытия. Монолитный ростверк имеет ряд преимуществ перед раздельным и на слабых грунтах или на грунтах с большим уклоном, использование монолитного ростверка является лучшим вариантом из возможных вариантов постройки фундамента.

Забирка и отмостка опорно-столбчатого фундамента

Забирка – это перегородка, которая устанавливается в цокольной части строящегося дома, по всему периметру, для защиты от гниения, для лучшего сохранения тепла и, конечно, для лучшего внешнего вида. В зависимости от материала, используемого при создании забирки, она заглубляется в грунт или нет. Если грунт состоит из глины, то снизу забирки делают песчаную подушку толщиной 20 см. Наиболее распространенными материалами при постройке забирки являются керамический кирпич, сайдинг, натуральный камень.

С внутренней стороны дома забирку утепляют сухой землёй или песком. Для проветривания подполья необходимо предусмотреть вентиляционные отверстия, которые должны располагаться не ниже чем на 15 сантиметров от уровня грунта. Отмосткой является асфальтовая или бетонная полоса, проходящая по периметру дома и имеющая уклон от здания. Отмостка предохраняет грунт от промерзания (а значит, позволит уменьшить вспучивание грунта) и защищает фундамент от внешних вод, например при дожде. Ширина отмостки должна быть больше выступа крыши, не менее чем на 20 сантиметров.

В общих чертах, опорно-столбчатый фундамент является наиболее популярным видом фундаментов у застройщиков на сегодняшний день. Благодаря простоте изготовления – заложить фундамент такого типа для своего будущего дома под силу небольшой команде из двух или трёх человек. Материалы и способы изготовления делают столбчатый фундамент наиболее экономически выгодным для фундамента под дом каркасного или каркасно-щитового типа.

Устройство столбчатого фундамента своими руками для каркасного дома. Устройство столбчатого фундамента

Как можно догадаться из названия, рассматриваемый вид фундамента состоит из столбов. Они образуют опорную сеть, проходящую в местах возведения несущих стен. На опору монтируется обвязка.

Опоры устанавливают в точках, где создается наибольшее давление. Это могут быть угловые зоны, места стыковки стен, длинные пролеты. Промежутки между опорными элементами, а также размер сечения этих элементов определяют путем вычисления.

Принимают во внимание материал столбов, а также тип конструкции и массу будущего каркасного дома. Чаще всего строители делают расстояние между опорами 150-200 см. В качестве материала выбирают столбы круглого (диаметр 20-25 см) и прямоугольного (25-40*25-40 см) сечения. Длина надземной части столбчатого фундамента должна составлять не менее 0,5 м. Подземная зависит от уровня глубины закапывания опоры.

Наружная часть опорных столбов должна располагаться в единой плоскости. Особенно это касается ситуаций, когда основание не дополняют ростверком. В таком случае обвязку крепят напрямую на опоры.

Верхние точки опор должны быть на одном уровне. Контроль выполняют при помощи уровнемера или лазерного нивелира. После монтажа столбов проводится контрольная проверка. Если какой-либо из элементов установлен неровно, то необходимо провести коррекцию.

Столбчатый фундамент своими руками для каркасного дома: обзор

Столбчатый фундамент своими руками для каркасного дома делается просто и обойдется экономно. Сооружается он из различных наиболее доступных стройматериалов.

Столбчатый базис – это сеть опорных столбов, устраиваемых по периметру несущих стен, с укладкой на них нижней обвязки строения, возводимого по каркасной технологии.

Опоры размещают в местах самых сильных нагрузок: в углах, при сопряжении стеновых перекрытий, под пролетами от 2,5 м.

Межопорное расстояние и сечение опор рассчитывается заранее и зависит от их вида, материала их изготовления, конструкции возводимого строения и его веса.

В основном эти параметры: межопорное расстояние 1,5-2,5 м, а сечение для прямоугольных опор 25-40х25-40 см, круглых – 20-25 см. Его наземная часть должна выступать на более, чем на 50 см, а высота подземной части – зависимая переменная от глубины заложения.

Верхние опорные основания располагаются горизонтально в одной плоскости, что важно для варианта без ростверка. В этом случае нижняя обвязка монтируется по столбам.

Для этого перед началом возведения базиса строительным уровнем размечается верхняя отметка каждой опоры, а после их водружения проверяется это условие на соблюдение и корректируется.

Мелкозаглубленный столбчатый фундамент своими руками для каркасного дома. Самостоятельный монтаж столбчатой основы от «а» до «я»

Самостоятельно заложить столбчатый фундамент, особенно мелкозаглубленный, не составит особого труда. Но усилия приложить стоит, ведь от правильного монтажа основы зависит дальнейшая судьба всего здания, а ремонт данного типа фундамента обойдется в приличную сумму.

Несколько несложных шагов, и результат не заставит себя ждать:

Шаг 1. Перед работой нужно подготовить участок – очистить его от растительности и немного разровнять почву.

Шаг 2. Наносится разметка. Очень важно сверяться с проектом. Столбы должны будут находиться конкретно под углами постройки, а также в точках пересечения и соединения стен. Центральные оси столба и стены, опирающейся на него, обязаны совпадать. Общая сумма опор и их местоположение вычисляют относительно нагрузок и несущих способностей почвы.

Шаг 3. Выкапываются углубления для опор. Если столбы цельные, то ямы роют в соответствии с их размерами и формами, при этом учитывается несъемная опалубка. Если опоры делаются из кирпича – выкапываются более широкие углубления. Глубина ям зависит от уровня промерзания почвы.

Шаг 4. Готовится подушка под столбы. На дно ямы сыпется щебенка или песок, далее их утрамбовывают и сверху укладывают лист гидроизоляции (рубероид), чтобы во время бетонирования смесь не стекала вниз.

Шаг 5. Начинается установка опалубки. Стены ее стоит защитить гидроизолирующим материалом. После этого внутри устанавливается арматурный каркас, который изготавливается из металлических прутов, объединяемых проволокой. Если планируется скрепление опор ростверком, важно позаботиться об увеличении арматурного скелета столбов, чтобы соединить его с арматурой такого основания.

Шаг 6. Делается бетонная заливка. Смесь укладывается вплотную, для лучшего эффекта нужна утряска вибратором через каждые 20 см.

Шаг 7. После полного высыхания бетона, его верхняя часть покрывается гидроизоляцией. Если в планах есть скрепление столбов цельным бетонным основанием, стоит пропустить этот шаг (гидроизоляция укладывается уже после изготовления ростверка).

Видео Как сделать столбчатый фундамент своими руками

Ленточно столбчатый фундамент своими руками пошаговая инструкция. Устройство и монтаж ленточно-столбчатого фундамента

Ленточно-столбчатый фундамент – это такой вид основания постройки, который имеет форму монолита и подходит для сложных почв – пучинистых, песчаных или болотных. Данная постройка устанавливается в основном для деревянных или деревянно-каркасных домов. Для него характерна неоспоримая прочность и долговечность. В нашей статье мы обсудим все особенности данного вида и узнаем, как сделать его самостоятельно.

Компоненты конструкции

Ленточно-столбчатый фундамент – это такой вид основания постройки, который имеет форму монолита и подходит для сложных почв

Основные составляющие фундамента:

• Конструкции для опоры — столбы;
• Ростверки — ленты.
• Каркас для армирования;
• Внутренние сваи.

Лента дает возможность закрытия подпола строения, что дает возможность пережить избыток влаги. Кроме этого, данный компонент образует поверхность, которая может применяться для кладки пеноблоков и кирпичей.

Преимущества данного вида фундамента

Все работы по строительству и заливке может выполнить даже не специалист

Столбчато-ленточный фундамент имеет такие преимущества:

• Защитная система от воздействия вибрации;
• Боковые участки создают опору;
• Низкая трудоемкость. Все работы по строительству и заливке может выполнить даже не специалист. Поэтому выполнить работу самостоятельно очень легко. Ленточная часть располагается над почвенным покровом, что уменьшает количество необходимых затрат раствора.
• Небольшая потеря тепла, так как большая часть конструкции не контактирует с линией промерзания грунта.

Виды столбов

Существуют различные виды столбов для данного вида фундамента

Существуют такие виды столбов для данного вида фундамента:

1. Набивной столб — прямая установка в специальные строительные скважины, куда и добавляется раствор;
2. Буронабивной столб – мало затратный и способен к высокой не сущности. Данный вид можно залить бетоном без трубы.

Внимание! Иногда монтируются одиночные конструкции опоры, например, в местах с самым высоким уровнем нагрузки.

Подходящий материал для данных фундаментов

Столбчато-ленточный фундамент требует особого внимания к выбору материала для опор

Столбчато-ленточный фундамент требует особого внимания к выбору материала для опор. Лучше всего для таких целей подходят такие компоненты:

• Кирпичи;
• Блоки из бетона;
• Металлические трубы;
• Асбестоцементные трубы;
• Дерево.

Столбчатый фундамент своими руками. Виды по глубине заложения

 Морозное пучение – это та сила, которая при проектировании столбчатого фундамента берется в расчет в первую очередь.

Это очень опасное давление, которое при неправильной закладке может разорвать основу дома.

Поэтому большое количество вариантов сооружения зданий рассматривается с точки зрения воздействия на фундаментную конструкцию морозного пучения.

Основное правило проектирования гласит – фундамент должен закладываться ниже глубины промерзания грунта на 30 — 50 см. И если данный показатель равен, к примеру, 1,2 м, то соответственно глубина заложения будет равна 1,5 — 1,8 м.

Но часто легкая постройка не может оказать такого давления на стойки опор, чтобы сдержать силы морозного пучения. То есть, даже при закладке на большую глубину фундамент будет подвергать деформациям. Поэтому когда строится столбчатый фундамент своими руками, надо учитывать, что существует еще две позиции: мелкозаглубленный и поверхностный.

Незаглубленный

Незаглубленные столбчатый фундамент или поверхностный – это все те же стойки, только их глубина заложения не превышает 30 — 40 см. Часто их просто сооружают на поверхности грунта, предварительно сделав подушку и гидроизоляцию. Проектировщики относят эту разновидность к тем фундаментам, глубина заложения которых не превышает треть от уровня промерзания грунта. Из нашего примера: 120 : 3 = 40 см.

Устройство столбчатого фундамента данного типа относится к категории самых дешевых и быстровозводимых конструкций. Как показывает практика, для них обычно используют блочную модификацию с применением блоков, камней или кирпичей. Но так как высота столбов не очень большая, а значит, их несущая способность тоже невысокая, поэтому рекомендуется увеличить площадь сечения опор. Минимальный размер – 40 х 40 см.

Мелкозаглубленный

Мелкозаглубленный фундамент из своего названия говорит о том, что он заглубляется в грунт, но не на большую глубину. Во всяком случае, не ниже уровня его промерзания. Проектировщики глубину их заложения ведут из расчета 0,5 — 0,7 от глубины промерзания земли. Опять — таки из нашего примера: 120 х 0,5 = 60 см.   Основное требование к данной конструкции – не касаться грунтовых вод.

Узел столбчатого фундамента – ростверк несет на себе одну единственную задачу – распределить нагрузку от дома на все столбы равномерно. Как уже было сказано выше, ростверк может быть сооружен из бетона, металла (швеллер или двутавр), дерева (брус сечением 150 х 200 или 200 х 200 мм) или быть бревном первого венца сруба.

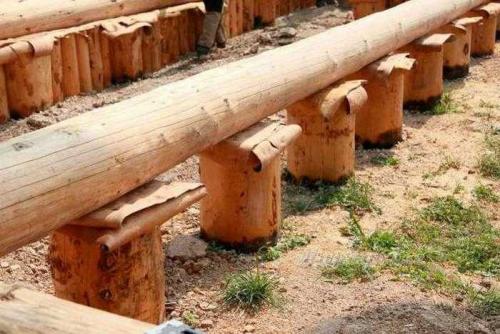

Столбчатый деревянный фундамент своими руками. Преимущества и недостатки фундамента из дерева

Для монтажа деревянного фундамента столбчатого типа необходимо использовать только те сорта древесины, которые устойчивы к воздействию влаги

Деревянный фундамент из отдельно стоящих опор отличается целым рядом преимуществ, которыми являются:

• Простота устройства основания для дома;
• Низкая затратность на проведение работ;
• Отличная теплоизоляция дома на деревянном фундаменте, поскольку именно дерево отлично сохраняет природное тепло и не позволяет холоду от грунта пробираться в здание;
• Дерево обладает свойством упругой деформации, что делает такие столбы-опоры максимально износостойкими под воздействием движения грунта и давления дома на них.

К недостаткам деревянного фундамента можно отнести низкий срок службы, исчисляющийся несколькими десятками лет. Особенно эта негативная сторона древесины может проявиться на переувлажненных грунтах.

Стоит отметить, что разные сорта дерева имеют свой, отличный от других, срок службы:

• Так, дубовые опоры могут прослужить в среднем 15 лет, а при условии качественной обработки их антисептиком срок службы удастся повысить до 27-32 лет;
• Лиственница итого прослужит меньше — всего 7-8 лет. Если же дерево обработать перед монтажом, то удастся повысить эксплуатационный срок этих пород дерева до 11-15 лет.

Однако даже такой минус не мешает древесному фундаменту быть востребованным особенно в кругах дачников-самоделов.

расчет глубины и этапы строительства

Особенно важно, чтобы его можно было сделать своими руками, сэкономив тем самым значительные финансовые средства. Отсюда вытекает, что идеальным вариантом будет столбчатый фундамент, который не только долго прослужит, но и отремонтировать в случае чего будет несложно.

Преимущества столбчатого фундамента

Несмотря на то, что столбчатый фундамент для каркасного дома не предусматривает сплошную заливку бетоном всего периметра основания, он, тем не менее, обладает рядом достоинств, который делает всю конструкцию долговечной и надежной. Преимущества заключаются в следующем:

1. Не требует длительного высыхания — может быть смонтирован своими руками за один сезон.
2. Не нужна специальная габаритная техника и большое количество рабочих.
3. Экономит значительное количество финансовых средств.
4. Можно сооружать в любое время года и под любое здание.
5. Его легко ремонтировать и даже производить замену некоторых отдельных элементов.

Именно эти преимущества и подталкивают владельцев будущих каркасных домов сделать свой выбор в пользу столбчатого основания.

На что необходимо обратить внимание перед расчетом

Перед тем, как начать производить расчеты будущего каркасного здания, его этажности и общей площади, нужно изучить дополнительную информацию о правилах планирования такого типа фундаментов.

• Столбы фундамента должны находиться не только под каждым углом периметра здания, но и в тех местах, где будет происходить пересечение несущих стен и внутренних перекрытий. Нарушение этого правила может привести к непредсказуемым последствиям, а поэтому при расчете количества столбов это обязательно нужно учитывать;
• Расстояние между столбами по расчету не должно превышать 2-3 метров. При этом, значение не зависит от количества этажей сооружаемого каркасного здания;
• Идеальным вариантом для каркасного дома будет сборный столбчатый фундамент, изготовленный из готовых столбов, либо заливной монолитный. Эти две разновидности обладают повышенной прочностью, они выдержат любую каркасную конструкцию, даже если она будет в несколько этажей;
• Если предполагается, что каркасный дом будет иметь относительно небольшой вес, то можно обойтись незаглубленным столбчатым фундаментом, при котором сваи сооружаются на глубине не более 40-50 сантиметров, либо малого заложения, где бетонные столбы вкапываются на глубину 70 сантиметров независимо от свойства почвы и глубины ее промерзания;
• Оптимальным решением для столбчатого фундамента будут монолитные столбы сечением 400х400 мм, либо бетонные блоки имеющие габариты 200х200х400 мм.

Разобравшись в технических характеристиках столбчатого фундамента и его особенностях, можно переходить к процессу его расчета и последующего сооружения своими руками.

Порядок и пример расчета изложен здесь.

Подготовка территории

Первое, с чего нужно начинать, это, конечно, подготовка участка под сооружение фундамента, а также расчета периметра будущего здания. Условно все это можно разделить на несколько этапов.

Важно сделать чертеж будущего дома, где будут отражены общие размеры строения, места расположения несущих и внутренних стен, их пересечения. Это необходимо для того, чтобы рассчитать необходимое количество столбов, а также расстояние между ними.

Когда чертеж готов, необходимо приступать к подготовке участка. По общим правилам, расчищается земля под строительство дома на расстояние, большее на 2-3 метра, чем периметр дома. Чтобы правильно подготовить землю, необходимо сделать следующее: убрать весь мусор, затем снимается порядка 30 сантиметров верхнего слоя почвы.

Полученная площадка должна быть выровнена с помощью длинной доски и уровня. Если обнаруживаются углубления или бугры, то первые засыпаются землей, а вторые сравниваются с помощью лопаты, чтобы сделать площадку полностью горизонтальной. После можно приступать к следующему этапу.

Разметка под фундамент

На этом этапе происходит общая разметка под фундамент, а также выкапываются ямы под столбы. Можно использовать веревки, которые натягиваются по периметру. Этому необходимо уделить особое внимание, т.к. неправильная разметка может привести в будущем к нарушению целостности всей конструкции. Когда все размечено и перепроверено, можно переходить к следующему виду работ.

И тут пришло время рыть ямы под столбчатое основание. Если выбор пал на асбестовые трубы, то ямы под них можно сделать простым садовым буром. Если же столбы будут монолитными, либо будут изготавливаться наливным способом, то понадобится лопата. Общие правила для скважин под такой фундамент следующие:

• Глубина траншеи должна быть на 30 сантиметров глубже столба и шире на 40 сантиметров;
• Расчет общей глубины скважины под столб должно происходить с учетом общего веса конструкции дома, нагрузки на один квадратный сантиметр. Для этого придется обратиться за помощью к специалистам, или использовать справочники, чтобы высчитать подобные нагрузки, а также общий вес конструкции.

Подошва под столбчатое основание каркасного дома

Когда ямы готовы, можно начинать работы по создание подошвы фундамента. Здесь необходимо придерживаться общих правил:

1. Если почвенный слой плотный, то дно ямы выравнивается и засыпается слоем гравия (толщиной 2 сантиметра) самой мелкой фракции, а затем плотно утрамбовывается.
2. Замешивается бетонный раствор, заливается на дно, его слой не должен превышать 20 сантиметров.
3. Если устанавливаются бетонные блоки, из которых будут собраны столбы, то первый блок ставится на не успевший затвердеть слой бетона в скважине, а затем ставятся последующие блоки, то же делается с асбестовыми трубами и опалубкой под самодельные заливные столбы, после чего происходит заливка бетоном.

Если почва глинистая, либо состоит из слежавшегося песка, то после выравнивая дна траншеи достаточно создать песчаную подушку путем засыпания речного песка слоем в 5-10 сантиметров и поливания его водой для утрамбовки. Без бетонного раствора слоем в 10-20 сантиметров также не обойтись, так как это обязательное требование для любого грунта.

Установка столбов

Далее переходим к установке столбов, которых может быть три вида:

• монолитные, изготовляемые промышленным способом;
• из асбестовых труб;
• наливные, изготовляемые своими руками при помощи опалубки.

В первом случае они устанавливаются на не успевший затвердеть подушечный бетонный слой, а по краям засыпаются гравием, который затем утрамбовывается. Для надежности можно скрепить все это жидким цементно-песочным раствором.

Во втором случае в асбестовые трубы необходимо будет заливать бетон, поэтому труба после установки на влажную цементную подложку сразу начинает заливаться бетоном. Пространство вокруг засыпается щебнем мелкой фракции, который также трамбуется, и глиной, для большей надежности.

В третьем случае делается опалубка. Если выбор падает на деревянную, то доски нужно смочить водой, чтоб они не тянули жидкость из бетона, тем самым ослабляя его. Если опалубка сделана из металла, то ничего смачивать не нужно.

Таким образом будут делаться все столбы указанного фундамента. В целом ничего сложного нет. Не забудьте про утепление столбчатого основания, чтобы предотвратить выдавливание столбов пучением грунта.

Видео: утепление пеноплексом столбчатого фундамента веранды бани.

Столбчатый фундамент под каркасный дом — полезные советы

Первый совет можно дать касательно глубины погружения столбов. Некоторые рекомендации были даны выше, но также следует учитывать и промерзание почвы. Если брать во внимание качество грунта и его промерзаемость, можно взять за основу расчеты, установленные в различных технических справочниках.

Чтобы грунт не тянул воду из залитого бетона, это касается и создания подложки, поверх утрамбованного щебня или песка кладутся куски рубероида.

Это важно и для боковых поверхностей скважины, если наливные столбы делаются без опалубки. В таком случае большинство специалистов вообще рекомендуют сделать опалубку из листов рубероида, которые скрепить между собой скотчем или промышленным степлером.

Все столбы должны стоять строго вертикально, соответственно, выставляться только по уровню.

Как видно из данной публикации, создание столбчатого фундамента требует определенных знаний. Но если все сделать по правилам, то это идеальный вариант под любой каркасный дом при минимальных затратах.

Устройство столбчатого фундамента своими руками для каркасного дома

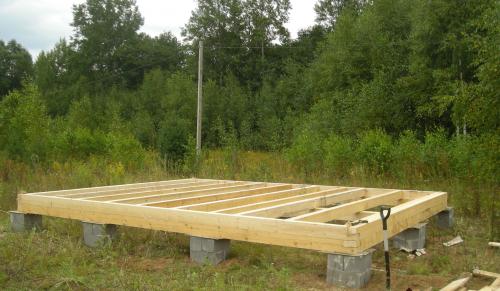

Каркасный дом на столбчатом фундаменте

Возвести столбчатый фундамент своими руками для каркасного дома вполне возможно и доступно. Такой вариант основания считается недорогим и традиционным видом фундаментов малоэтажного строительства. Нельзя сказать, что эту конструкцию просто построить из подручных материалов. Прежде чем определиться с выбором вида опорной несущей конструкции дома – фундамента, надо учесть категорию грунтов под основание, просчитать нагрузку от стен и крыши, выполнить грамотную разметку. Устройство несущего основания здания – это, прежде всего грамотный расчет, правильный подбор материалов и последовательное выполнение технологического процесса строительства.

Особенности столбчатых фундаментов

Дом каркасного типа относится к классу зданий облегченной конструкции с характерными точечными нагрузками на фундамент. Обычно в таких домах не предусматривается строительство подвала и поэтому выбор столбчатого фундамента в качестве несущего основания будет целесообразным и экономичным.

Деревянный столбчатый фундамент

Например, при строительстве деревянного дома под несущие деревянные балки или брусья устраиваются отдельные столбы, которые и будут воспринимать нагрузку от их веса. Если строительство каркасного дома производиться в местности, где основным строительным материалом будет дерево, то возможно устройство столбчатого фундамента из древесины. Обрезки диаметром от 15 до 30 см комлевой части бревен из сосны или дуба подойдут для фундамента в виде «стульев», устанавливаемых в вертикальном положении в открытый котлован.

Характерной особенностью столбчатого фундамента является то, что точечная нагрузка от веса конструкции дома, передается на отдельные столбы фундамента, а не на бетонную ленту, как у ленточной конструкции основания.

Способ возведения столбчатых фундаментов

В строительстве столбчатые фундаменты устраивают следующими способами:

• Монолитный. Конструкция представляет собой вид бетонного столба с армированием пространственным металлическим каркасом, состоящим из четырех рабочих прутов из арматуры диаметром от 10 до 18 мм и распределительной из гладкотянутой металлической проволоки диаметром 5 или 8 мм. Монолитный столбчатый фундамент обладает достоинствами железобетонных конструкций с высокими техническими показателями по прочности и надежности.
• Сборный. Строительным материалом для сборного столбчатого фундамента служит кирпич, легкобетонные камни (шлакоблок или бетонит), бутовый камень, железобетонные блоки. Такой фундамент возводится быстро и не требует многочисленных затрат на опалубку, арматуру как для монолитного фундамента. К недостаткам относится наличие многочисленных швов соединения материалов, что приводит к ослаблению конструкции.

Схема столбчатого фундамента каркасного дома

Виды столбчатых фундаментов

Главными факторами при расчете нижней отметки залегания столбчатого фундамента считается определения класса грунта, уровня промерзания и наличие грунтовых вод на строительной площадке.

В зависимости от этих показателей, конструкции фундаментов можно условно разделить на следующие виды:

1. Заглубленный с подошвой нижней отметки больше глубины промерзания грунтов на 500 -1000 мм. Рекомендуется для строительства фундаментов на глинистых грунтах с большим количеством грунтовых вод, способных размыть основание.
2. Фундамент с мелким заглублением в грунт на 400 -700 мм. Естественно, на таком участке не должно быть грунтовых вод.

Варианты незаглубленного столбчатого фундамента

Независимо от типа возведения и материала возведения столбчатый фундамент рекомендуют устанавливать на песчаную подготовку.

Существует такая закономерность: чем больше заглубление основания фундамента, тем меньше толщина песчаной подушки. При мелком заглублении фундамента толщина песка составляет до 500 мм, а при заглубленном — 200-250 мм.

Видеоинструкция по устройство столбчатого фундамента:

Как правильно сделать столбчатый фундамент

Для того, что бы правильно обустроить столбчатый фундамент для каркасного дома, рекомендуется произвести расчет его параметров и составить исполнительную схему расположения отдельно стоящих столбов. Располагают элементы фундаментов по углам и под несущими конструкциями каркасного дома с таким расчетом, чтобы допустимое расстояние между столбами не превышало 2 или 2,5 м. Желательно за расчетом обратиться к специалисту — архитектору для грамотного сбора действующих нагрузок на фундамент и привязки конкретных условий участка под застройку.

Подготовительные работы

Снятие растительного слоя перед устройством столбчатого фундамента

На планируемом участке под установку столбчатого фундамента каркасного дома снимается плодородный почвенный слой и выполняется разметка ям для размещения отдельно стоящих столбов. Забиваются колышки, и по единому горизонтальному уровню натягивается веревка или шнур.

Пересечение шнура укажет на расположение центров столбов фундамента. Выкапываются на расчетную глубину ямы с некоторым запасом для устройства дренажной и песчаной подушки, а также для монтажа опалубочной системы. Извлеченный из траншеи грунт убирается с территории постройки, чтобы после первого дождя площадка под застройку не превратилась в глиняное месиво.

Важно тщательно измерить диагонали между колышками — верхние отметки будущих столбов должны быть в единой плоскости с минимальным перекосом в 1 см. Лучше всего использовать для этих целей длинную рейку с уровнем или строительный лазерный уровень.

Инструкция по устройству монолитного столбчатого фундамента

Возведение столбчатого монолитного фундамента выполняется в несколько этапов:

1. После разметки места положения фундаментов производятся земляные работы по выкапыванию траншеи под каждый отдельно стоящий столб.
2. Дно траншея тщательно защищается, подсыпается песок на толщину до 100мм.
3. Песчаную подушку необходимо пролить водой и аккуратно уплотнить. После высыхания песка приступают к установке опалубки.
4. По проектному размеру столба фундамента устанавливается съемная или неразборная опалубка из подручных материалов: доски, фанеры, пенополистирола, металлических щитов.
5. Опалубка надежно укрепляется, что бы при заливке бетоном опалубочная конструкция не развалилась и не расползлась. Профессиональные строители советуют стены опалубки дополнительно герметизировать пленкой ПВХ, чтобы не протекала бетонная смесь через щели.
6. Если есть необходимость армирования, то в опалубку вставляется пространственный арматурный каркас или длинные анкерные болты для последующей фиксации обвязки фундамента.
7. При затвердении бетонной смеси меняется цвет бетона с темно – серого на светлый цвет. Такое изменение цвета говорит о том, что бетон набрал 70% проектной прочности и пора снимать опалубку.

Монолитные столбы фундамента

После снятие опалубки конструкцию фундамента следует обмазать смолой или битумом, чтобы исключить попадания капиллярной влаги. Рекомендуется обратную засыпку столбов фундамента выполнять глиной с тщательной послойной утрамбовкой.

При возведении столбчатого фундамента под каркасный дом своими руками следует помнить, что производить работы следует только в теплое время года до первых заморозков. Если это обязательное требование будет нарушено, тогда конструкция фундамента будет уложена на промерзшее грунтовое основание и, следовательно, фундамент при размораживании грунтов просто разрушится.

Инструкция по устройству сборного столбчатого фундамента

Каркасный дом может устанавливаться на сборном столбчатом фундаменте. Технология его устройства намного проще, чем устройство монолитного фундамента. Если в качестве материала используется кирпич – железняк, то при его кладке существует несколько тонкостей:

• Устройство таких фундаментов возможно на сухих грунтах без горизонтальных подвижек.
• Нижний ряд кирпича укладывается на песчаную подушку, или на бетонную подготовку.
• Стандартная ширина кирпичных столбов составляет 250 х 250 мм или 380 х 380 мм. Желательно каждый 5 ряд армировать металлической гладкотянутой проволокой диаметром 5 или 8 мм, или арматурными стержнями из рифленой стальной арматуры диаметром до 10 мм.

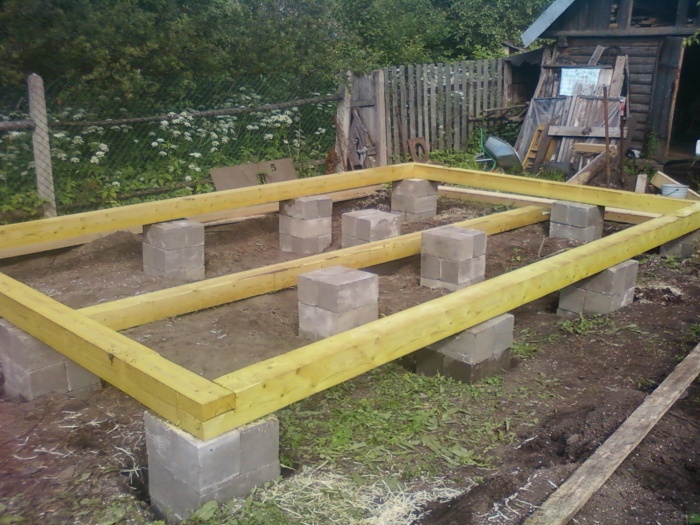

Столбчатый кирпичный фундамент

При устройстве кирпичной кладки следует пользоваться строительным уровнем, чтобы стены получились строго вертикальными. Швы между кладкой можно не заделывать, так как обязательно будет производиться оштукатуривание кирпичных поверхностей столбов.

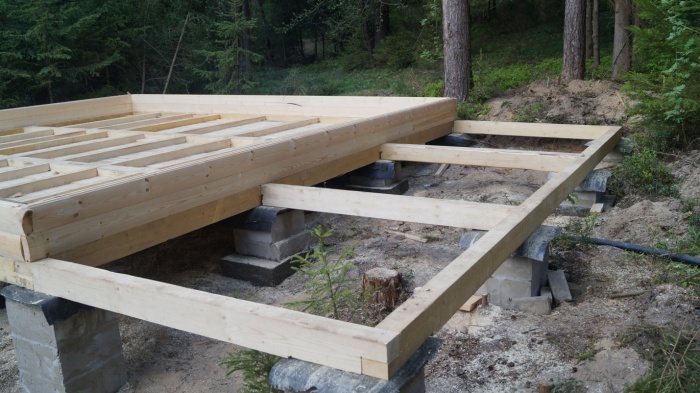

Столбчатый фундамент из мелких бетонных блоков

Намного быстрее можно построить столбчатый фундамент из бетонных блоков размером 200 мм х 200мм и высотой 400 мм. Технология укладки блоков аналогична с технологией кирпичной кладки. Особенностью устройства блочных столбов является необходимость выполнения обмазочной битумной гидроизоляции боковых поверхностей и прокладочной гидроизоляции из рубероида в 2 слоя нижнего бетонного блока. Монтируются бетонные блоки на цементно-песчаном растворе, швы между ними заполняются раствором.

Для возведения каркасного дома столбчатый сборный фундамент из бетонных блоков будет идеальным решением.

Видеопример устройства столбчатого фундамента:

Укрепление столбчатого фундамента ростверком

Укрепить столбчатый фундамент можно с помощью ростверка. Ростверк — верхняя часть фундамента, равномерно распределяющая действующую нагрузку несущих элементов каркасного дома. Обычно выполняется в виде железобетонной, металлической или деревянной рамы. Ростверк и отдельно стоящие столбы связывают и создают единую фундаментную замкнутую систему, увеличивающую прочность и надежность фундаментов.

Вид ленточно-столбчатого фундамента

При этом значительно снижается риск опрокидывания отдельных столбов или отклонение по вертикали при горизонтальном движении грунтов. На смешанных грунтах, когда один столб опирается на песчаный грунт, а другой – на глинистый, возможно появление перекосов всего здания и появление трещин на стенах здания, поэтому устройство ростверка на таких грунтах будет обязательным условием обеспечения надежности основания дома.

Ростверком можно выровнять ошибки при возведении отдельных столбов с неодинаковыми верхними уровнями.

Материалы для изготовления

Целесообразно применять ростверк для монолитных и сборных конструкциях фундаментов. Если дом каркасного типа выполнен из деревянных конструкций, то в таком случае нижний венец деревянного будет выполнять функцию ростверка.

В строительстве различают два вида ростверка: верхний и с нижним расположением. Верхний ростверк располагается выше отметки уровня грунта, а низкий ростверк непосредственно над землею. Для создания ростверка используется, как правило, железобетонные или бетонные монолитные фундаментные балки. Древесина или металл используются гораздо реже.

Монолитный бетонный ростверк представляет собой висячую конструкцию, опирающуюся на верхнюю часть столбчатого фундамента. В строительстве применяется два варианта создания подобной конструкции: опалубка с дном на верхнем уровне столбов и опалубка по высоте столбов до уровня поверхности земли.

Пустое пространство между нижним основанием ростверка и землею засыпается сухим песком. В обоих случаях внутренняя часть опалубочной системы закрывается слоем гидроизоляционного рулонного материала насухо. Опалубку устанавливают на 5 см выше предполагаемого уровня бетона. Для каркасного дома высота высокого ростверка составляет 25 см или 30 см, низкого – 50 см при ширине от 25 до 40 см в соответствии с сечением столбов.

Армирование монолитного ростверка

Армирование монолитного ростверка

Воспринимать нагрузку в теле монолитного бетонного ростверка будет пространственный арматурный каркас. Изготовление арматурного каркаса выполняют в следующей последовательности:

1. Заготавливаются четыре стержня стальной арматуры периодического (рифленого) профиля диаметром от 10мм до 18 мм равными по длине монолитной балки ростверка.
2. Для создания пространственной конструкции заготавливаются хомуты в виде отдельных стержней равных по ширине и высоте ростверка. В качестве хомутов применяется стальная гладкая проволока диаметром 5мм или 8 мм.
3. С помощью вязальной проволоки арматурные стрежни связываются в единый каркас, в котором четыре стрежня большего диаметра будут выполнять функцию рабочей арматуры, а хомуты будут монтажной или распределительной арматурой. Монтажная арматура устанавливается в каркасе с шагом от 200мм до 400мм.
4. При установке каркаса важно не забывать о необходимости создания защитного слоя между арматурным каркасом и стенками опалубки не менее 30 мм. Для этой цели используют самодельные металлические изделия или специальные пластиковые подставки.

В опалубке устанавливают закладные детали из подручных материалов (обрезки пластиковых или металлических труб) для организации продухов и для крепления нижней обвязки ростверка.

Заполнение бетоном ростверка

После монтажа арматурного каркаса приступают непосредственно к заполнению опалубки бетонной смесью. Бетон заливают равномерно, не допуская образования пустот и полостей в теле монолитного ростверка. При бетонировании желательно применять строительный вибратор или, в его отсутствии, длинный обрезок арматурного стержня или совковую лопату. Бетонную смесь аккуратно разравнивают по заранее отмеченному горизонтальному уровню.

Выполнить столбчатый фундамент своими руками можно не только с помощью указанных в статье методов. Домашние мастера – умельцы, могут использовать для столбчатых фундаментов небольших каркасных домиков разнообразные металлические или асбестовые трубы. Можно выбрать комбинированный способ сочетания разных материалов при возведении отдельных столбов.

Столбчатый фундамент для каркасного дома: инструкция по монтажу

Любое строительство здания начинается с сооружения основания. Для создания экономичных, быстро возводимых оснований под лёгкие одноэтажные дома часто выбирают столбчатые фундаменты. Это же касается и каркасных домов. Попробуем разобраться в отличиях от других фундаментов, а также принципах сооружения конструкции.

Преимущества

Столбчатые фундаменты являются упрощёнными разновидностями свайных оснований. Они обладают массой преимуществ перед ленточными:

• намного дешевле;
• легко и быстро возводятся;
• можно построить самостоятельно без применения тяжёлой техники;
• легко ремонтируются.

Каркасные дома представляют собой лёгкие конструкции с точечными нагрузками на основание. Если не предусмотрен подвал или цоколь, то столбчатый фундамент, построенный своими руками, для такого здания будет самым экономичным и целесообразным вариантом.

Устройство такого основания представляет собой процесс расположения в котлованах железобетонных, металлических, кирпичных столбов. Самыми прочными считаются железобетонные опоры.

Недостатки

Столбчатый фундамент имеет не только плюсы, но и минусы, а именно:

• не подходят для тяжёлых построек, поэтому в перспективе надстройка верхнего этажа будет невозможна;
• нельзя устанавливать на рыхлых и плывучих грунтах, потому что они будут смещать и разрушать опоры;
• требуется дополнительное утепление пола.

Перед началом строительства основания под каркасник необходимо выполнить подготовительные работы. От этого во многом будет зависеть устойчивость и долговечность конструкции.

Подготовительные работы

Вначале нужно исследовать грунт, насколько он подходит для такого варианта фундамента. Необходим уже готовый проект будущей постройки, чтобы сразу определиться с количеством и расположением столбов под всеми несущими элементами.

Расчищается площадка под будущий дом – убирается весь мусор, снимается верхний слой почвы на 30 см, выравниваются все бугры и ямы. Ровность поверхности проверяется с помощью уровня. Размер подготовленной площадки должен быть по периметру со всех сторон на 2 метра шире, чем сам объект.

Инструменты

Необходимо заранее подготовить инструменты и приспособления для каждого из этапов выполнения работ.

Для разметки фундамента на площадке понадобятся:

• строительная рулетка;
• уровень;
• отвес;
• угольник;
• шнур;
• деревянные колышки.

Земляные работы выполняются:

• заступом;
• киркой;
• ручным буром;
• остроконечной лопатой;
• шуфельной лопатой.

В процессе строительства фундамента потребуются:

• бетономешалка;
• опалубка – деревянная, металлическая или пластиковые панели;
• вёдра;
• бочки;
• лейки;
• трамбовки;
• кельмы;
• тёрки;
• зубила;
• щётки;
• кисти;
• молоток;
• клещи;
• расшивки.

Список материалов, как рассчитать их расход

Проще всего расчёт материалов произвести на онлайн-калькуляторе столбчатого фундамента. Предварительно нужно подсчитать, чтобы знать количество и размеры столбов, сколько будет рядов, какой диаметр устанавливаемой арматуры.

Для создания железобетонного столбчатого основания понадобятся такие материалы:

• цемент;
• песок и мелкофракционные щебень для обустройства подушки, замеса бетона;
• арматура – вертикальная Ø 10-14 мм, для горизонтальных перемычек Ø 6мм;
• рубероид для гидроизоляции столбов.

Расчёты глубины фундамента и определение количества столбов

Частота размещения опор, их габариты зависят от того, какие будут использованы материалы, а также характеристик постройки. Ширина каждого основания должна быть 25-40 в сечении, а промежутки между ними не более 2,5 см. Максимальная высота видимой части — 50 см, а заглублённость зависит от многих факторов (вида постройки, грунта).

Такие фундаменты бывают трёх видов:

• заглубленный – устанавливается на участках с глубоким промерзанием грунта (на всю глубину этого слоя), а также где пучинистые земли или грунтовые воды;
• мелкозаглубленный (при глубине промерзания до 400-700 мм) – для слабопучинистых грунтов или где половина уровня занимает песчано-гравийная насыпь;
• незаглубленный – для него нужно только подготовить песчаную подушку, применяется там, где грунт не пучинистый или слабопучинистый.

Пошаговая инструкция

Прежде всего, на расчищенном участке делается разметка. По расположению углов будущего дома вбиваются колышки, на которые натягивается шнур. Важно проверить путём измерения диагоналей между углами на наличие перекосов. Измеряются две диагонали с помощью шнуров – разница в их длине должна быть не более 3 см. А верхние отметки будущих опор должны быть одинаковые – допускается разница в их высоте не более 1 см (проверяется уровнем).

Подготовка ям и их гидроизоляция

Земляные работы выполняются без применения спецтехники. По намеченным точкам роются квадратные ямы. Их ширина должна быть на 20-40 см больше опор, чтобы удобно было выполнять монтаж опалубки. Эту работу лучше выполнять лопатой, чтобы ямы получились ровными, или ручным буром. На дно укладывается подушка из песка и мелкого гравия, плотно утрамбовывается. Её высота зависит от уровня подземной части базиса. Для заглубленного слой подушки нужен толщиной 50 см, для мелкозаглубленного — 25 см. После её утрамбовки сверху укладывается рубероид.

Сборка опалубки и установка арматуры

На следующем шаге устанавливается и прочно закрепляется опалубка по размеру будущих столбов. Внутри неё нужно проложить рубероид, чтобы бетонная смесь во время заливки не просачивалась через щели. Затем его можно оставить в готовом основании для предохранения его от разрушения влагой.

Вместо опалубки можно использовать трубы (керамические, металлические, асбестовые), которые потом остаются в земле вместе с железобетонным основанием.

На дно заливается цемент толщиной 20 см, а когда он ещё не полностью застынет, размещается арматура. В каждый столб рядом с опалубкой (на расстоянии 2 см от неё) устанавливаются вертикальные металлические стержни (не менее 4-х), по вертикали они через каждые 25 см закрепляются металлической проволокой методом закручивания (сваркой пользоваться нельзя).

Заливка бетоном и ростверк

Бетонный раствор (щебень, цемент, вода) заливается в несколько приёмов по 30 см, каждый раз нужно его утрамбовывать методом штыковки металлическим стержнем. После окончания заливки проверяют уровнем монтажный горизонт. Выравнивается по высоте смесью цемента и песка.

Когда бетон застынет, снимается опалубка, делается гидроизоляция. Она необходима, потому что основание здания (особенно заглубленная часть) всегда подвергается разрушительным воздействиям влаги. Для этого используется рубероид, жидкое стекло, стекловолокно, горячая смола. Промежутки между грунтом и столбами лучше засыпать глиной, плотно утрамбовывая её через небольшие промежутки.

Для придания основанию жёсткости и прочности устанавливается ростверк. Он изготавливается из дерева, металлического профиля, железобетона. Для изготовления бетонного ростверка сверху на столбы устанавливается опалубка, размещается металлическая арматура и заливается бетон. В каркасных лёгких домах делать усиленный ростверк не обязательно.

Заключение

Если выполняется техническая инструкция, то самостоятельное изготовление столбчатого фундамента под каркасный дом, дело совсем не сложное. Достаточно правильно сделать грамотный расчёт, подобрать подходящие материалы, соблюдать все технологии. Тогда основание для дома получится надёжным и недорогим.

Столбчатый фундамент своими руками для каркасного дома

Столбчатое основание часто используется при создании каркасных строений, так как именно такая конструкция может быть построена собственными руками и не требует траты большого количества денег. Но чтобы создать надежный столбчатый фундамент для каркасного дома, необходимо соблюдать технологию проведения работ.

Что нужно знать перед монтажом фундамента

Перед созданием столбчатого фундамента для своего дома необходимо соблюдать определенную технологию проведения работ, так как от этого зависит надежность будущего строения. Перед началом работ стоит узнать об особенностях почвы на участке. Это необходимо для определения вероятности движения грунта. Чем больший вес имеет дом, тем больше вероятность деформации каркаса. Но при создании каркасного строения можно не волноваться об излишней нагрузке, так как подобные дома имеют небольшой вес.

Стоит отметить, что каркасные постройки являются достаточно легкими. Квадратный метр такого дома может весить около 15 кг. Но, несмотря на это, при создании конструкции на глинистой или песчаной почве стоит дополнительно укрепить фундамент.

Перед созданием основы строения необходимо начертить план. На нем должны быть отмечены несущие стены, перегородки и другие элементы строения. Именно под стенами и будут располагаться столбы. Сначала они устанавливаются на углах и в местах соединения стен. После этого происходит установка опор под пролетами.

Столбы фундамента могут быть квадратными и круглыми. Элементы основания квадратной формы могут иметь сечение 250-400 мм. Круглые же столбы могут иметь меньшее сечение. Перед тем, как создать столбчатый фундамент под каркасный дом,стоит определиться с материалом, из которого он будет изготовлен.

Преимущества столбчатого основания

Перед тем, как перечислить преимущества столбчатого фундамента, стоит упомянуть, что при выборе такого варианта устройство подвала невозможно. Также столбчатое основание не создается в местности с плывучими грунтами.

В остальных случаях описываемый тип фундамента имеет следующие особенности:

1. Может быть возведен за короткий промежуток времени. При этом не нужно длительное время ждать усадки и высыхания. Это позволяет создать дом в течение одного сезона.
2. Отсутствие необходимости в использовании строительной техники. Для создания столбчатого фундамента не нужно иметь большую бригаду рабочих.
3. Низкая стоимость конструкции.Такой тип фундамента можно возвести при минимальном количестве денег на создание дома. Именно поэтому его и выбирают многие владельцы загородных участков.
4. Возможность возводить каждый элемент фундамента отдельно.
5. Работы могут производиться в любое время года. Именно поэтому владельцы, участков, желающие создать каркасный дом, часто выбирают столбчатое основание.
6. Легкость замены и ремонта. Если один из элементов фундаменте деформировался, его можно легко отремонтировать или даже заменить.

Достаточно часто создаются каркасные бани на столбчатом фундаменте.

Подготовка участка

Строительная площадка должны быть примерно на 3 метра больше периметра будущего дома. Во время подготовки территории производятся следующие работы:

1. Уборка мусора и камней.
2. Снятие 30 см верхнего слоя почвы. Снятый плодородный слой стоит отнести подальше от строительной площадки.
3. Выравнивание площадки.

Стоит помнить, что дно участка должно быть выровнено при использовании строительного уровня. Создавая дом своими руками, следует сначала начертить план, в котором будут указаны размеры каждого элемента конструкции.

Подошва фундамента

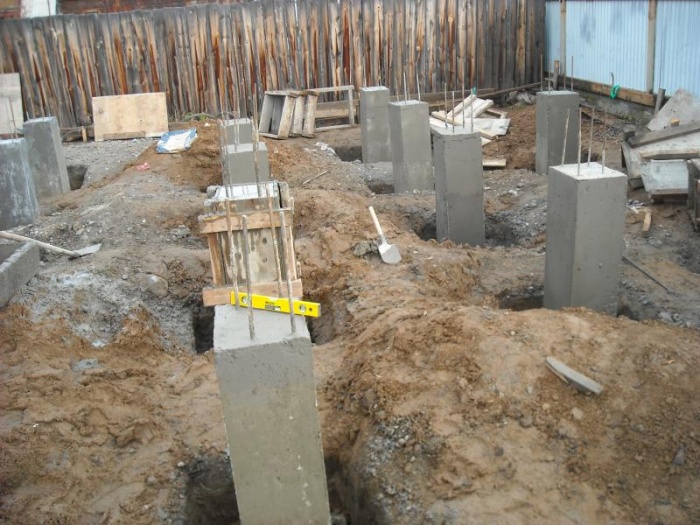

Перед началом создания фундамента происходит выкапывание грунта в местах, где будут установлены столбы. Ширина углубления должна быть больше создаваемого элемента примерно на 10 см со всех сторон. Глубина канав должна рассчитываться на основе данных о весе дома и о глубине промерзания почвы.

После создания канав происходит засыпка песка на высоту около 15 см. Материал смачивается водой и утрамбовывается. Затем осуществляется заливка бетонного основания высотой около 10 см.

Первый блок столбчатого фундамента устанавливается после «схватывания» бетона. Стоит помнить, что состав не должен полностью высохнуть. Если создаются монолитные столбы, сначала устанавливается опалубка, в которую впоследствии будет заливаться цементный раствор.

Создание опалубки

Чтобы ускорить процесс создания основания для дома, стоит приобрести готовую щитовую опалубку. Благодаря сборным щитам можно регулировать размеры создаваемого столба. Использование таких изделий позволит сэкономить на материалах.

Кроме досок в качестве материала для опалубки может использоваться:

• фанера;
• металлические листы;
• пластик.

Стоит помнить, что доски должны быть узкими. Это связано с тем, что широкие изделия могут растрескаться. Перед началом работ необходимо смочить материал. Это предотвратит впитывание раствора во время заливки. Смачивать опалубку не нужно, если она выстилается гидроизоляционным материалом.

Если грунт на участке плотный, создавать опалубку не обязательно. В таком случае канавы устилаются гидроизоляционным материалом, чтобы влага из бетонного раствора не проникала в землю. Если используются асбестовые трубы, они остаются в земле.

Самым простым вариантом является создание опалубки из рубероида. В таком случае формируется трубка, диметр которой равен диаметру будущей опоры. Для сохранения формы рубероид обматывается скотчем. Созданная рубероидная труба устанавливается на песчаную подушку и прикапывается для сохранения определенного положения.

Армирование и заливка

Чтобы столбчатый фундамент был более надежным, каждый его элемент стоит армировать (если столбы создаются монолитными). Для этого используются арматурные прутья диаметром 10-12 мм. Они соединяются между собой проволокой в единый каркас.

Во время установки каркаса стоит следить за тем, чтобы расстояние между прутьями и опалубкой было больше 2 см. Если это правило не соблюдать, при деформации столбов арматура может начать разрушаться из-за коррозии.

Для заливки столбов должна использоваться смесь М200. Заливка должна осуществляться послойно на высоту примерно 30 см. При этом после каждого этапа необходимо уплотнять бетон при помощи строительного вибратора или штыря.

После создания столбов необходимо проверить, все ли обрезы располагаются на одном уровне. Если высота не совпадает, необходимо уравнять их раствором, состоящим из одной части цемента и двух частей песка. После заливки опалубку необходимо оставить примерно на неделю.

Гидроизоляция и создание ростверка

После снятия опалубки происходит изолирование столбов обмазочными или рулонными материалами. На следующем этапе происходит обратная засыпка траншей. Стоит помнить, что после засыпания  слоя в 30 см необходимо его утрамбовывать.

После этого создается ростверк, который представляет собой перемычку, соединяющую столбы. Он необходим для увеличения жесткости основания и предотвращения сдвигов. Железобетонные изделия устанавливать не стоит, так как они предназначены для больших нагрузок и не подходят для использования в частном строительстве.

Если дом строится одноэтажным, ростверк вообще не создается. Его функции выполняет обвязка из бруса. Стоит помнить, что от земли до обвязки должно быть расстояние не менее 50 см. Обвязка каркасного дома на столбчатом фундаменте создается из бруса. Этот материал способен выдержать нагрузку, создаваемую строением.

Забирка

После проведения всех работ по созданию дома производится монтаж забирки. Такая разновидность цоколя устанавливается для того, чтобы закрыть пространство между столбами и защитить опоры от осадков. Также забирка выполняет и декоративную функцию.

Этот вид цоколя создается из следующих материалов:

• дерево;
• камень;
• кирпич;
• сайдинг;
• цементно-стружечные плиты.

Стоит отметить, что в забирке необходимо создать отверстия для вентиляции подпольного пространства. Внутренняя сторона цоколя обычно утепляется.

Соблюдая все правила проведения работ создать столбчатый фундамент своими руками для каркасного дома можно без использования строительной техники и привлечения помощников. Именно поэтому многие владельцы участков выбирают такой тип основания.
