Система водяного отопления частного дома своими руками: Водяное отопление частного дома своими руками, схемы конструкций

виды, схемы отопления, монтаж отопления

Отапливать дом можно используя различные системы отопления, однако чаще всего делают выбор в пользу водяной системы отопления. Водяное отопление — это традиционная система отопления как для городских, так и для загородных домов. Система водяного отопления надежна, эффективна, проста в монтаже и обслуживании. Простота системы водяного отопления позволяет обслуживать систему своими руками, а в большинстве случаев смонтировать систему водяного отопления дома также можно самостоятельно.

Принцип устройства системы водяного отопления дома

Система водяного отопления дома состоит из котла, радиаторов отопления (системы водяных теплых полов), расширительного бака, циркуляционного насоса и группы безопасности, все элементы системы отопления соединены между собой трубами. В качестве теплоносителя может использоваться вода или антифриз. Применяя антифриз можно не бояться размораживания системы при ее отключении в зимний период.


Рис.1. Принципиальная схема системы водяного отопления дома. Водяная система отопления состоит из котла, расширительного бака, насоса и радиаторов отопления.

Котел отопления – основа любой системы водяного отопления дома. В системе водяного отопления могут применяться котлы на любом виде топлива. Котлы отопления по виду используемого топлива могут быть газовые (на природном и сжиженном газе), твердотопливные (дрова, пеллеты), на жидком топливе (дизельное топливо), электрические. Выбор типа котла зависит от доступности, бесперебойности поставки и стоимости топлива.

Циркуляционный насос предназначен для прокачки теплоносителя через систему отопления.

Группа безопасности состоит из воздухоотводчика, манометра и аварийного клапана. Воздухоотводчик удаляет воздух из системы отопления. Манометр необходим для контроля давления в системе. Аварийный клапан сбрасывает часть теплоносителя при превышении допустимого давления в системе, тем самым предохраняя систему отопления от возможных разрывов.

Трубы в системе водяного отопления дома могут применяться любых видов, т.к. температура в системе отопления частного дома не превышает 90 градусов. Наибольшее распространение получили полипропиленовые трубы. Они надежны в местах соединения и просты в монтаже.

Расширительный бак в системе отопления необходим для компенсации увеличения объема теплоносителя в системе при нагревании. В зависимости от типа системы отопления расширительные баки бывают открытого и закрытого типа.

Виды систем водяного отопления дома

Система водяного отопления может быть двух видов: открытая (гравитационная) и закрытая.

В открытой системе отопления циркуляция теплоносителя осуществляется естественным образом за счет разности плотности горячей и холодной воды. Вода, нагретая котлом (имеет меньшую плотность), по стояку поднимается вверх в то время как остывшая (имеет большую плотность) опускается вниз, т.е. циркуляция происходит под действием силы тяжести, отсюда и название гравитационная.

Также система отопления получила название открытой, т.к. в ней применяется расширительный бак открытого типа, и система сообщается с атмосферой.

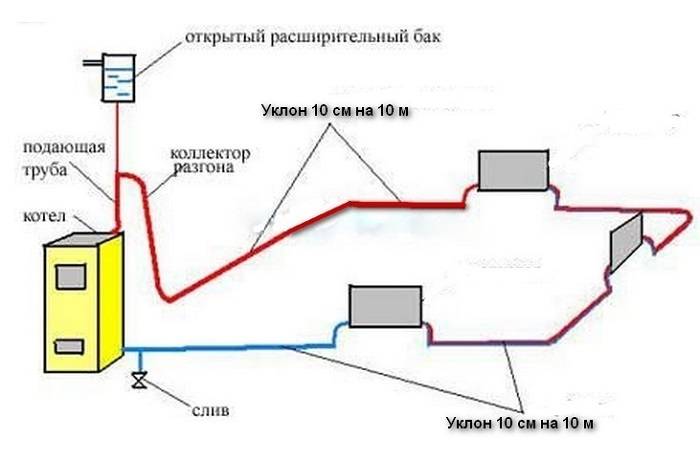

Рис.2. Система отопления открытого типа. Для системы этого вида принципиальным требованием является уклон труб и применение расширительного бака открытого типа.

Открытая система отопления может работать без циркуляционного насоса, поэтому она энергонезависима, т.е. при отключении электроэнергии циркуляция не прекратится, и система отопления будет работать.

Открытая система отопления обладает рядом недостатков. Она довольно громоздкая и сложная в монтаже, т.к. все трубы должны быть смонтированы с определенным уклоном, а расширительный бак должен быть установлен в высшей точке системы, при этом в теплом помещении, что не в каждом доме возможно. При эксплуатации открытой системы отопления требуется постоянный контроль уровня теплоносителя, т.к. он интенсивно испаряется из открытого расширительного бака. Поэтому выбирать открытую схему системы отопления следует в том случае если есть проблемы с подачей электроэнергии, в противном случае целесообразно выбрать систему отопления закрытого типа, т.

к. она не имеет недостатков открытой схемы.

В закрытой системе отопления циркуляция теплоносителя осуществляется циркуляционным насосом, а расширительный бак применяется закрытого типа, что и дало название системе.


Рис.3. Система отопления закрытого типа. В системе отопления закрытого типа отсутствуют ограничения по монтажу элементов. Этот вид системы отопления компактный и простой в монтаже.

Ограничения по месту установки расширительного бака и расположению труб в закрытой системе отсутствуют, поэтому закрытая система получается более компактной и простой в монтаже. Принудительная циркуляция теплоносителя позволяет скрыто расположить трубы системы отопления, а также в качестве обогревателей использовать не только радиаторы отопления, но и водяные теплые полы. Благодаря чему закрытая система водяного отопления получила наибольшее распространение.

Схемы системы отопления дома

Схема системы отопления определяется способом соединения нагревательных приборов. Различают три схемы системы отопления: однотрубная, двухтрубная и лучевая.

Однотрубная схема системы отопления представляет собой последовательное соединение радиаторов отопления. Особенность схемы в том, что все радиаторы (вход и выход радиатора) подключаются к одной трубе.


Рис.4. В однотрубной схеме отопления все радиаторы подключаются последовательно. Такой подход приводит к тому, что каждый следующий радиатор работает хуже предыдущего. Для устранения этого недостатка необходима балансировка системы отопления.

Достоинство такой схемы системы отопления простота монтажа и низкий расход труб при монтаже. Недостаток – сложность регулировки (балансировки). По мере движения теплоносителя по системе он отдает свое тепло радиаторам отопления, таким образом последнему радиатору тепла достается меньше всего. Поэтому систему необходимо балансировать. Сделать это можно с помощью установки на каждый радиатор специальной запорной арматуры (термоголовок, регуляторы расхода), либо сделать предварительный расчет системы и использовать трубы различного сечения для выравнивания расхода теплоносителя.

Двухтрубная схема система отопления представляет собой систему, в которой горячий теплоноситель подается по одной трубе, а отдав свое тепло радиатору отводится по другой. Таким образом получается, что радиаторы отопления подключены параллельно.


Рис.5. В двухтрубной схеме системы отопления все радиаторы подключены параллельно. Таким образом тепло между радиаторами распространяется равномерно, а система легко балансируется.

Параллельное подключение радиаторов отопления значительно упрощает балансировку системы (регулировку) и позволяет достаточно точно задавать температуру в помещении. Например, в нежилых помещениях можно поддерживать минимальную температуру, а в жилых оптимальную, это позволит сэкономить на отоплении. Недостаток – расход труб для отопления будет в 2 раза больше, чем при однотрубной разводке.

Лучевая схема системы отопления подразумевает подключение каждого отопительного прибора индивидуально. В этой схеме применяется коллектор, который распределяет теплоноситель по радиаторам отопления.

Только по этой схеме можно установить водяные теплые полы.


Рис.6. Лучевая схема системы отопления. В этой схеме все радиаторы подключаются индивидуально через коллектор. В коллекторе устанавливается регулирующая арматура, которая позволяет выполнять точную настройку каждого радиатора.

С точки зрения простоты управления системой отопления это схема не имеет конкурентов. Работой каждого отопительного элемента можно управлять индивидуально, и это не скажется на работу остальных отопительных приборов. Такой подход приведет к значительному снижению затрат на отопление. Недостатком является высокий расход труб, необходимость монтажа коллектора.

Система отопления и горячая вода в доме

Горячую воду в доме можно обеспечить двумя способами: установить электрический накопительный водонагреватель или использовать котел отопления для создания горячего водоснабжения. Существует два варианта создания горячей воды по средствам котла: установить двухконтурный котел или бойлер косвенного нагрева.

Существует много моделей котлов, имеющих два контура нагрева один для отопления другой для горячего водоснабжения. Таким образом система горячего водоснабжения подключается к котлу и при включении воды котел начинает работать как колонка. Такой способ хорош если одновременно будут работать не более двух точек водоразбора, с большим количеством котел не справится.


Рис.7. Схема работы бойлера косвенного нагрева. Вода из системы отопления направляется в змеевик бойлера. Проходя по змеевику вода в бойлере нарывается и подается в систему горячего водоснабжения.

Решение данной проблемы — это установка бойлера косвенного нагрева. Бойлер косвенного нагрева представляет собой бочку, в которой установлен змеевик. Горячая вода из системы отопления проходя по змеевику нагревает воду в бойлере. Нагретая вода может подаваться на любое число точек водоразбора.

Монтаж водяного отопления дома

Монтаж системы водяного отопления начинают с подбора всех элементов системы. Правильный выбор компонентов системы обеспечит ее комфортную эксплуатацию и легкий монтаж.

Основной элемент системы отопления это котел. Вне зависимости от типа используемого топлива основной характеристикой котла является мощность. Если высота потолков в вашем доме не превышает 3 м, то для расчета мощности котла можно использовать соотношение 1кВт вырабатываемой котлом мощности необходимо для отопления 10 кв.м. площади дома.

Выбирая котел отопления следует сразу позаботится о горячем водоснабжении дома. Если число проживающих в доме 1-2 человека, то целесообразно выбирать двухконтурный котел, который обеспечит и горячую воду, и отопление. Если у вас большая семья, то целесообразнее выбрать одноконтурный котел и установить бойлер косвенного нагрева. Бойлер следует выбирать из расчета, что на 5 человек требуется объем бойлера примерно 100 — 120 литров.

Котлы отопления могут быть с открытой и закрытой камерой сгорания. Для установки первого типа необходимо иметь дымоход и помещение отведенное под котельную, в которой будет обеспечена вентиляция. Котлы второго типа снабжаются воздухом и выводят отработанные газы, через коаксиальный дымоход, который монтируется в стене рядом с котлом. Котлы с закрытой камерой сгорания установить значительно проще.


Рис.8. Схема установки котла с закрытой камерой сгорания и коаксиальным дымоходом. Достоинство котла этого типа: простота установки, котел не потребляет кислород из помещения, не требует строительства дымохода и системы вентиляции.

Некоторые модели котлов отопления могут быть снабжены расширительным баком и циркуляционным насосом, что значительно упрощает монтаж системы водяного отопления. Если котел не имеет этих элементов, то выбрать их можно следующим образом. Объем расширительного бака должен быть примерно 10% от объема системы отопления. Основная характеристика циркуляционного насоса — это напор. Приближенно напор насоса можно вычислить как 5% от мощности котла.


Рис.9. Схема котла отопления. Современные котлы уже снабжены расширительным баком и циркуляционным насосом, что упрощает монтаж системы водяного отопления.

В системе водяного отопления дома могут применяться любые виды радиаторов отопления. Приближенный расчет мощности радиатора вычисляется на основе соотношения 100Вт тепловой мощности радиатора необходимо для отопления 1 кв.м. помещения. Рассчитывая мощность радиаторов необходимо учитывать, что максимальная производительность достигается при одностороннем подключении, а минимальная при нижнем.


Рис.10. Виды подключения радиаторов отопления и влияние на отдаваемую мощность радиатора.

Все радиаторы отопления должны быть снабжены воздухоотводчиками. Для простоты балансировки системы и для возможности регулировки температуры в помещении радиаторы необходимо укомплектовать терморегуляционными кранами или термоголовками (термостатами).


Рис.11. Радиатор отопления должен комплектоваться воздухоотводчиком и термоголовкой. Также необходимо устанавливать краны для возможности демонтажа радиатора для его замены.

Монтаж системы отопления начинают с установки котла отопления и радиаторов отопления. После чего все элементы системы соединяют между собой трубами.

Для индивидуальных систем водяного отопления удобно применять полипропиленовые трубы, хотя можно использовать и любые другие. В отличие от стальных труб полипропиленовые просты в монтаже, а для их сварки необходим сварочный аппарат для полипропиленовых труб, он имеет небольшую стоимость и им очень просто работать даже не специалисту. Полипропиленовые трубы также выигрывают перед металлопластиковыми, т.к. последние имеют соединительные элементы, которые со временем могут начать подтекать.

При монтаже системы водяного отопления следует предусмотреть отвод для заполнения и слива системы. Этот отвод должен быть расположен в нижней точке системы. Также в верхней точке необходимо установить воздухоотводчик. Вместо воздухоотводчика может быть установлена группа безопасности. Она устанавливается в верхней точке подающей трубы системы отопления.


Рис.12. Для удобства обслуживания и безопасности использования системы водяного отопления необходимо предусмотреть отвод для слива/наполнения в нижней точке системы, и смонтировать группу безопасности в верхней точке системы.

Соединяя элементы системы отопления следует позаботится о том, что некоторые элементы могут сломаться раньше времени и потребуется их замена. Поэтому все приборы (котел, насос, расширительный бак, бойлер и пр.) системы отопления должны устанавливаться через кран и разъемное соединение (американка). Таким образом их можно будет демонтировать и заменить, не сливая систему отопления.

Рассмотренные варианты реализации системы водяного отопления в частном доме позволят вам правильно подобрать все элементы и с монтировать систему. В том случае если вы затрудняетесь все сделать самостоятельно, то полученные знания позволят проконтролировать нанятых работников.

как смонтировать самодельный котел для отопления

Сделать водяную систему отопления своими руками без сантехнических навыков непросто. Однако если речь идет о том, как смонтировать отопление небольшого частного дома, то здесь можно воспользоваться доступным подручными материалами и минимальными познаниями в области сантехнических и сварочных работ. Ниже предложен вариант, как сделать отопление частного дома при помощи самодельного котла, секций старого радиатора и ТЭНа.

Самодельный котел, секции радиатора и ТЭН для отопления своими руками

Предлагается довольно простая самодельная система водяного отопления, рассчитанная на обогрев небольшого летнего щитового домика в осенний и весенний период, когда на улице прохладно. Собрать эту конструкцию можно из доступного подручного материала. Покупать придется только ТЭН. Для более длительной службы всей системы и особенно самого ТЭНа желательно выбирать импортный вариант (например, итальянский) мощностью 1,2 кВт с термостатом.

Данная система отопления включает ТЭН для радиаторов отопления, самодельный котел и, собственно, сами секции радиаторов, соединенные муфтой и резиновыми патрубками. Последние детали можно взять от старого автомобиля, например, изъять из системы отопления автомобиля ЗИЛ-133.

При отоплении ТЭНами своими руками радиаторы можно сделать из оцинкованных труб диаметром 60 мм. Длину их следует определять в зависимости от места установки на стене дома. Например, для комнаты площадью 18 м2 требуется две трубы длиной 1,18 м, а для комнаты площадью 12 м2 — одна труба длиной 1,10 5 м. К радиаторам затем нужно приварить две распорки. Их можно сделать из стальных оцинкованных труб диаметром 27 мм и длиной 18 см.

Сваривать детали водяной системы отопления частного дома следует очень осторожно, делая шов длиной 3-5 мм, чтобы цинк изнутри трубы не смог выгореть. Торцевую часть радиатора — патрубок — можно сделать, используя трубу из черной стали длиной 100 мм. Патрубки должны быть длиной 50 мм. Их следует сделать из того же материала, а уголок можно взять стандартный заводской диаметром 56 мм.

Как сделать самодельный водяной котел для отопления

Самодельный котел для водяного отопления можно сделать из трубы, только из черной с толщиной стенки в 5 мм или из оцинкованной трубы с подходящим диаметром — 158 мм.



Перед тем как сделать котел отопления нужно трубу длиной 320 мм. заторцевать под углом 90° на токарном станке, хотя это можно сделать и с помощью болгарки по шаблону. Получившийся отрезок трубы затем нужно заварить с двух сторон металлическими листами толщиной 6-10 мм. Оцинкованные трубы желательно соединить с применением резьбовых соединений, сварка не подходит в этом случае, поскольку цинк при сварке выгорает.



Далее в одной боковой стенке (диаметр стенки 160 мм) нужно по центру прорезать отверстие диаметром 20 мм, по длине резьбы ТЭНа. К другой стенке следует по центру приварить патрубок диаметром 60 мм и длиной 50 мм.



Затем к самодельному водяному котлу для отопления нужно прикрепить сваркой трубу длиной 390 см, прорезав под нее в котле отверстие диаметром 100 мм (на расстоянии 50 мм от стенки). Затем в трубе нужно прорезать отверстие диаметром 20 мм, отступив от верхнего края на 330 мм (по центру).



К этому отверстию в дальнейшем будет подводиться патрубок диаметром 60 мм. Длина патрубка может быть от 110 мм до 200 мм — в зависимости от длины радиатора (средняя дина радиатора — 110 мм).



Муфту самодельного котла для отопления дома необходимо выточить на токарном станке из коррозионно-стойкой стали 45. Можно использовать сталь другой толщины или стальную гайку с резьбой 2 дюйма. Если нет возможности сделать это самостоятельно, можно заказать работу токарю.

Монтаж системы водяного отопления

После того как все детали для системы отопления будут выполнены, их нужно соединить между собой с помощью четырех резиновых патрубков длиной 90 мм. При монтаже отопления частного дома своими руками зажимать патрубки можно с помощью винтовых хомутов диаметром 70 мм. Для лучшей герметичности рекомендуется, прежде чем надевать их на трубы, промазать патрубки изнутри масляной краской. Закреплять секции радиаторов в комнатах можно на стандартные крючки, которые применяются для фиксации чугунных батарей.



После этих работ нужно в муфту ввернуть ТЭН. Делать это также желательно на краску, а для усиления герметичности соединения следует проложить листовой паронит толщиной 3 мм. Заворачивать ТЭН рекомендуется с помощью двух газовых ключей № 2.

Далее через трубу нужно залить теплоноситель на такой уровень, чтобы при нагревании он был выше патрубка на 200 мм, но не более, иначе при нагреве теплоноситель может пойти через край трубы, ведь он увеличится в объеме. Собранную систему необходимо заземлить для соблюдения мер безопасности. Для этого следует с помощью напильника и наждачной бумаги зачистить полоску шириной 10-15 мм на стыке патрубка с трубой. Затем следует установить жестяной хомут под болт Мб с двумя гайками под провод 1,5 мм2. По всему дому необходимо проложить общий контур заземления из провода 2,5 мм2. Этот провод нужно вывести через стену на улицу и прикрепить к железной трубе (длиной 2 м и диаметром 0,5 дюйма), врытой в землю на глубину не менее 1,4 м.

Помимо этого, можно в качестве защиты установить на фазовом и нулевом проводе (на случай, если один из них откажет) автоматические предохранители, рассчитанные на 16 А. При включении этих предохранителей будет запускаться ТЭН.

Постепенно нагреваясь, теплоноситель будет расширяться и подниматься внутри трубы. За уровнем подъема можно следить сверху. Когда температура достигнет 800 °С (а это произойдет приблизительно через 45 минут), должен сработать термостат, отключая подачу электроэнергии.

В отопительную систему, описанную в данном разделе, можно заливать в качестве теплоносителя воду. Однако на практике этот вариант не очень удобен: на зиму воду обязательно нужно сливать, а это дополнительные хлопоты, к тому же от воды ржавеют трубы. Желательно вместо воды использовать автомобильный тосол-40. Хотя и этот вариант имеет свои недостатки: при нагреве он испаряется, поэтому приходится регулярно доливать новые порции, при этом важно следить, чтобы уровень нагретого теплоносителя не достигал отметки 200 мм.

В связи с этим не удастся герметично закрывать систему каждый раз, поэтому при работе радиаторов в доме всегда будет витать характерный для тосола сладковатый запах.

Самый лучший вариант теплоносителя для данной системы — дизельное масло. Это вещество не испаряется, не замерзает, поэтому можно залить его один раз в систему, а верхнюю часть трубы герметично заварить, как это делается в бытовых масляных обогревателях.

Ко всему прочему, радиаторы, работающие на дизельном масле, быстрее нагреваются и дольше держат тепло, чем при использовании тосола и тем более — воды. Срок службы масла в герметичной системе практически не ограничен.

Как своими руками организовать водяное отопление частного дома

Отопление очень важная часть постройки загородного или частного дома, коттеджа или дачи. В многоквартирных домах эта проблема решается просто. Её проблемы просто нет. Все квартиры подключены к системе центрального отопления и вам в конце каждого месяца только приносят счета на оплату тепла. Совсем другое дело, если у вас частный дом. В этом случае проблему придется решать вам. Поэтому надо знать, как правильно сделать водяное отопление частного дома. Даже если вы вызовете специалиста, а не будете мастерить своими руками, багаж знаний по вопросу отопления должен быть.

Гидравлические системы

Такие водяные системы носят название гидравлические. Система водяного обогрева в частном коттедже представляет собой замкнутый цикл. По системе циркулирует теплоноситель, горячая вода. Вода, нагретая с помощью котла, проходит по трубам частного дома к радиаторам отопления, другим приборам и отдаёт тепло, и снова возвращается к исходной точке. Такую систему можно сделать своими руками.

Схемы отопления бывают с естественной циркуляцией теплоносителя и с принудительной циркуляцией. Для частного загородного дома более подходит схема с принудительной циркуляцией. В ней вода движется при помощи насоса.

Водяная система отопления дома

Составляющие

  • Нагревательный котёл – любого типа.
  • Циркуляционный насос.
  • Расширительный бак. Он окрашен в красный цвет. Его объем составляет 10 % от объёма теплоносителя.
  • Трубопровод.
  • Радиаторы.
  • Термостат. Это вентиль, который устанавливается для того, чтобы не нагружать котёл. Часть воды идёт, минуя котёл в систему. Котёл работает в экономичном режиме. Простыми словами этот вентиль позволяет смешивать очень горячую воду из котла и охлаждённую воду из обратки. Такая вода получается достаточно горячей, чтобы обогревать помещение.
  • Автоматический воздухоотводчик. Он избавляет систему отопления от воздуха.
  • Манометр.
  • Предохранительные клапаны.

Системы водяного отопления подразделяются на двухтрубные и однотрубные.

Однотрубная

Однотрубные схемы рассматривать подробно в контексте этой статьи не стоит. Можно лишь сказать, что это система имеет ряд значительных недостатков. Хотя некоторые люди считают, что она выглядит более красивой и быстрее нагревается. К тому же в ней используется труб меньше. А вот регулировать температуру в ней трудно, можно сказать, невозможно. Батареи, подключенные по цепочке, ближе к котлу, горячее, чем дальние. И в конце системы радиаторы оказываются недостаточно тёплые.

Двухтрубная

Монтируя водяное отопление на даче, рекомендуется применение двухтрубной системы. Вода в такой системе поднимается по трубам вверх, а затем уже нагревает отопительные приборы. Благодаря тому, что плотность холодной воды больше чем плотность горячей, холодная вода заменяет горячую.

Радиатор подключен к двухтрубной системе

Лучевая

Зачастую в своих домах и на дачах используют коллекторную систему отопления. Иначе её называют – лучевая система. Название уже говорит за себя. К одному прибору – коллектору приходит и прямая и обратная подача воды. А потом уже, теплоноситель, лучами, распределяется к каждому прибору равномерно. Трубы при такой схеме закладываются в полу и её обычно делают на стадии строительства частного или загородного дома. Установить распределительный коллектор отопления можно в специальном шкафу, а можно приспособить для этой цели какую-нибудь нишу в стене. Другое название коллектора – гребёнка, т. е. это труба с отводами, которые располагаются на прямой по одной стороне. Вот от этих отводов отходят трубы к радиаторам, устанавливается запорная арматура и воздухоотводчики. В систему входит две гребёнки. Кстати, такую гребёнку отопления можно попробовать сделать своими руками, но при этом будет больше вероятности, что конструкция может подтекать.

Коллектор отопления, гребёнка

Циркуляция воды

Далее, решаем вопрос о том, как будет циркулировать в вашей системе вода. Есть схемы с естественной циркуляцией, есть с принудительной циркуляцией.

Принудительная

Система с принудительной циркуляцией воды

Лучше выбирать систему принудительную, с использованием насоса. В ней и температуру, требуемую можно задать и трубы из пластика использовать, да и выглядит она более эстетично. И самое главное – небольшой расход топлива.

Естественная

Сразу, можно сказать, что естественная циркуляция, хотя и имеет некоторые преимущества, например, не надо подключаться к электричеству, так как в системе отсутствует электрический насос, в настоящее время применяется крайне редко. Это громоздкая система, она не экономична. Для её работы необходимо большое количество топлива, трубы большого диаметра. В этой системе тепло нельзя регулировать. Как-то по современным стандартам она недотягивает до идеала.

Расчёты

Приступая к любому делу, необходимо произвести небольшие расчёты. Расчеты можно сделать своими руками, но лучше воспользоваться таблицами. Из расчетов вам необходимо узнать

  • Каковы потери тепла в вашем доме.
  • Какой мощности котёл сможет обогреть ваш дом.
  • Какая будет протяженность труб в вашей системе.
  • Сколько батарей установить в комнатах и где их надо, а где не надо устанавливать.

Если у вас в доме есть альтернативное отопление, например, стоит печь или камин, то возможно уменьшить мощность котла отопления и всей системы в целом. При наличии другого вида отопления, возможно, вам понадобиться просто смонтировать водяное отопление пола. В целях экономии ваших затрат можете попробовать это сделать своими руками.

Расчёт потерь тепла

Потери тепла в Доме можно рассчитать очень точно с применением различных формул. А можно применить к своему дому средине величины.

  • Считается, что если ваш дом хорошо утеплён, в доме стоят пластиковые окна, все щели заделаны, то для обогрева одного кубического метра помещения необходимо мощности 20 Вт.
  • Если ваш дом старой постройки, не имеет окон, экономящих тепло, ветер гуляет по щелям, то для обогрева кубического метра требуется 40 Вт. мощности.
  • Если вы живёте в регионе с очень низким температурным режимом, устанавливаете размер мощности – 50 Вт. Из этих расчётов выбираете котёл.

Трубопровод

Сейчас и трубы для водяного обогрева изготавливаются из нескольких видов материалов. Бывают трубы металлические, полипропиленовые, металлопластиковые, гофрированные нержавеющие, медные трубы, Рех-трубы. Здесь так же надо прикинуть, какой из предложенных видов труб вам наиболее подойдет. Просто небольшой совет. Если решитесь делать водяное отопление самостоятельно, лучше воспользоваться полипропиленовыми трубами. Хотя и скрепляются они сваркой. Такая сварка доступна каждому. Несложный сварочный аппарат и простая работа. Если не получилось, то можно переделать. И цена небольшая.

Попутные решения

Делая водяное отопление загородного частного дома, вы можете решить сразу несколько проблем.

Обогрев теплицы

Помимо обогрева самого частного дома, можно с помощью этой системы наладить отопление теплицы или оранжереи. Достаточно от основного котла провести своими руками трубы до теплицы и утеплить их в тех местах, где они будут пролегать по улице.

Очистка дорожек

Организовав у себя в доме водяное отопление, можно подвести эти трубы к тротуарным дорожкам и подъездным дорогам к дому. В этом случае зимой вам не придётся чистить дорогу для своего автомобиля.

Обогрев гаража

Если у вас есть водяной обогрев частного дома, значит, будет и тёплый гараж. Реально провести водяное отопление в гараже. Не понадобится ставить отдельный котёл в гараже. Вы делаете развилку и отводите часть воды в гараж. Об отоплении в гараже следует подумать перед покупкой и установкой котла. Так как в расчётную мощность котла надо включить и площадь гаража.

Если гараж не пристроен непосредственно к дому, а находится на некотором расстоянии, надо приобретать более мощный насос, чтобы хватило мощности качать воду.

Трубы, которые проложены по улице от котельной к гаражу, надо утеплять. Трубы утепляются своими руками пенополистиролом или минеральной ватой. Гараж, как и дом тоже надо будет утеплить, чтобы снизить расход тепла. Хотя необязательно поддерживать в гараже такую же температуру, как и в доме. В гараже достаточно будет температуры плюс 5 градусов. При более высокой температуре вашей машине будет менее комфортно.

Отапливать дом можно различными способами. Можно с помощью новейших технологий или использованием солнечных батарей. Но пока самая понятная и надёжная это система водяного отопления. Большинство выбирает именно эту систему. Предлагаем и вам выбрать её!

Отопление частного дома своими руками: Схемы систем водяного отопления

Конструктивно системы водяного отопления с естественной или искусственной циркуляцией подразделяют:

— на системы с верхней и нижней разводкой по месту прокладки подающей магистрали;


— однотрубные и двухтрубные по способу присоединения нагревательных приборов к подающим стоякам;
— на системы с вертикальными и горизонтальными стояками в зависимости от их расположения;
— на системы с тупиковой схемой и попутным движением воды в магистралях по схеме прокладки магистрали.

В частном доме можно установить системы отопления двух типов: однотрубные и двухтрубные, а также отопительные системы с применением коллекторов, радиаторов (батареи) и регистров. Каждая система имеет свои недостатки и достоинства.

Для того чтобы облегчить домовладельцам выбор предельно рациональной системы отопления, принята определенная классификация индивидуальных домов и коттеджей в зависимости от формы крыши и этажности:
— одноэтажные дома с подвалом или без подвала, но с крутой крышей, отнесены к типу А;
— одноэтажные дома с подвалом или без подвала, но с плоской крышей, отнесены к типу Б;
— многоэтажные дома (2 этажа и более) с плоской или крутой крышей, с обязательным подвалом отнесены к типу В.

Для одноэтажных домов типа А с крутой крышей допустимо применять только вертикальное централизованное водяное отопление, поскольку система с горизонтальной разводкой не способна обогреть чердачное помещение с круто падающей крышей. В таких домах с подвалом или без него желательно применять двухтрубную систему водяного отопления с естественной циркуляцией с верхней или нижней разводкой. При наличии подвала и установке в нем котла, высота дымовой трубы должна достигать 10 м и больше. При отсутствии подвала котел полагается ставить на первом этаже, а систему выполнять только с верхней разводкой.

Для одноэтажных домов типа Б с плоской крышей с подвалом следует использовать систему с горизонтальной разводкой и установкой котла в подвале. Высота трубы таких домов обычно не превышает 4—6 м, поэтому топливо желательно применять жидкое. Газовый котел не принято ставить в подвале.

В домах типа Б, но без подвалов, также следует применять систему с горизонтальной разводкой. Поскольку котел устанавливают на первом этаже не заглубленный, то можно использовать газ или жидкое топливо.

В двухэтажных домах имеет смысл применять двухтрубную систему водяного отопления с вертикальными стояками с верхней или нижней разводкой. При использовании горизонтальной разводки невозможен обогрев всех помещений дома.

Системы отопления с верхней и нижней разводкой отличаются способом подачи теплоносителя, разницу между ними можно понять на примере двухэтажного дома с подвалом и чердачным помещением. При верхней разводке горячая вода поступает в расширительный бак, который установлен в чердачном помещении. Из бака она устремляется в различные стояки, поступая по ним к нагревательным приборам-радиаторам.

Схема однотрубной системы отопления дома.

Схема двухтрубной системы отопления дома.


Водяное отопление частного дома своими руками: схемы, этапы


Обустроить комфортную жизнь вдали от пыльного, грязного города, пробок и вечного неумолкающего шума, в душе мечтает каждый горожанин. Никаких соседей, чистый воздух, уют и природа вокруг. Для комфортной жизни в загородном доме необходимы современные удобства, предоставляемые цивилизацией: свет, отопление, вода. Со светом проблем не возникает, электрификация в стране на уровне, для воды роется скважина. Но вот с отоплением посложнее. Топить каждый день русскую печь из кирпича не современно. Хорошим решением станет водяное отопление частного дома, сделанное своими руками, его схемы просты и понятны.

Принцип работы водяного отопления заключается в следующем: по дому протягиваются металлические трубы и устанавливаются радиаторы (батареи). По трубам течет горячая вода, попадая в батареи, она отдает тепло окружающему пространству, нагревая жилище.

В пределах города дома отапливаются с помощью нагретой воды, которая подается по трубопроводам с котельной по территории города. Для частного дома понадобится своя система и котельная.

Простейшая система водяного отопления состоит из следующих частей:

  • Котел;
  • Трубы;
  • Радиторы;
  • Насос;
  • Расширительный бачок.

Котел

Без котла отопление работать не будет. Он подогревает воду, от правильного его выбора зависит хватит ли тепла, будет ли система действительно экономичной. В результате горения топлива котел нагревается, через него проходят потоки воды, забирают тепло и отправляют его в систему отопления дома.

Котлы различаются по конструкции, виду топлива, наличию компьютерного управления и даже возможности автоматизировать подачу топлива.

Наиболее популярные котлы для условий России работают на древесном топливе и газе.

Главным параметром котла является его мощность, она измеряется в кВТ и рассчитывается исходя из площади дома. Тип топлива выбирается из личных предпочтений и возможностей хранения.

Для котлов, работающих на газе, в землю на участке для дома устанавливается емкость для хранения газа, которую можно наполнить, вызвав специальную технику. Емкости рассчитываются на сезон. Наличие емкости под давлением на участке достаточно безопасно. Газ значительно дешевле всех существующих видов топлива.

Для котлов, работающих на древесном топливе (дрова, уголь, паллеты) понадобится установка котельной, хранилища для топлива и безопасное хранилище для золы. Зола – это несгоревшие остатки древесного топлива, которые со временем загрязняют котел. Периодически такой котел необходимо чистить от нагара, выгружать золу и сгружать в не горящую емкость.

Зола вне котла может тлеть в течении трех-четырех дней и может стать причиной пожара. Остывшую золу используют в качестве удобрения.

Для поддержания горения котел необходимо загружать топливом. В зависимости от конструкции котла, мощности и размера это необходимо будет делать раз в час или в несколько дней. Помещение котельной лучше оборудовать системой пожаротушения и сигнализацией. Если все сделано правильно и при правильной эксплуатации твердотопливный котел абсолютно безопасен.

Современные котлы – это не просто печки-буржуйки. Их конструкция куда более сложная и она обеспечивает максимальный коэффициент полезного действия, чем совершеннее котел в технологическом плане, тем лучше и полнее сгорает топливо и меньше остается несгоревших частей. Технологичные котлы могут требовать определенного вида топлива. Котел работающий и рассчитанный только на дорогие финские паллеты, на местных аналогах не разгорится и не достигнет рабочих, экономичных режимов.

Современные котлы оборудуются электронными и компьютерными системами управления, которые позволяют контролировать температуру в помещении. На их основе можно реализовать даже некое подобие «умного дома» – организовать управление котлом на основе приложения для смартфона или же с помощью смс. Такой дом сможет экономить тепло пока хозяина нет дома и прогреваться перед его приездом.

Котлы с автоматической подачей топлива оборудованы емкостями и механизмами, которые сами загружают котел топливом, на некоторое время избавляя владельца от работы кочегара.

Нагревать воду можно и электрическим котлом, они самые простые в использовании и обслуживании. Их нужно только подключить к сети. Но расход энергии будет очень большим, а счета за электричество шокируют владельца дома.

Стоимость отопления электричеством минимум в 4-6 раз дороже газа или дров.

Любой котел, так же может выполнять функцию отдельного нагрева горячей воды для бытовых нужд. Либо в паре с топливным котлом для такого дела можно установить электрический.

Отопление своими руками на даче для постоянного проживания

Нередки случаи, когда добротный дачный дом превращается в место постоянного проживания. Как лучше сделать отопление на даче в этом случае? Основные критерии для выбора способа отопления традиционны:

  • доступность топлива;
  • экономичность системы;
  • эффективная работа в течение максимального срока.

Отвечать этим требованиям могут разные отопительные системы. Все зависит от конкретных условий и желаний владельца. Иногда наиболее выгодным вариантом может быть газовое отопление, иногда электрическое или твердотопливные печи. Но, в случае постоянного проживания, лучше все-таки не ставить себя в зависимость от какого-то одного источника тепла. В случае форс-мажорных ситуаций или аварий, от которых никто не застрахован, лучше иметь возможность использования запасного варианта обогрева. Особенно это касается тех домов, которые используют централизованную подачу ресурсов – газопроводы или электросети, и чья отопительная система не является полностью автономной.

Только хозяева дома могут решить какую систему отопления садового дома выбрать и чему отдать предпочтение: готовым решениям или оборудованию, изготовленному своими руками. Однако, и в том и в другом случае, если прокладка отопительных систем не является вашей основной профессией, не забудьте проконсультироваться со специалистами-практиками. Это поможет избежать проблем в дальнейшем и избавит от дополнительных расходов на ремонт и переустановку.

Трубы

Используются стальные или пластиковые, разница в способе монтажа. Единственное, что стоит учитывать это их диаметр – он должен быть достаточным для прохождения по ним нужного количества воды. При установке труб стоит позаботиться о необходимом количестве запорной арматуры и организации системы сброса воды. Если с котел сломался, вода в трубах может перемерзнуть. Конечно, это случиться не мгновенно, в утепленном доме процесс займет несколько дней. Но если это все-таки случится – запустить систему отопления с перемёрзшей водой в трубах невозможно. Останется только срезать их и смонтировать новые.

Для упреждения таких неприятностей стоит следить за состоянием котла, изолировать трубы, находящиеся на улице и сливать воду при любых сомнительных ситуациях.

Некоторые владельцы домов заполняют трубы антифризом. Но и это не панацея – антифриз может оказаться некачественным и разбавленным водой и замерзать уже при минус 12 градусах Цельсия.

Подключение труб или разводка, может быть однотрубной или двухтрубной.

  1. В первом случае оба выхода радиатора подключаются к одной трубе, вода течет как через радиатор, так и одновременно через трубу дальше. Эта схема более простая, но её КПД меньше, поскольку часть горячей воды будет возвращаться без теплоотдачи. Воде будет проще течь через трубу, чем через радиатор.
  2. Двухтрубная схема подключает выход и вход радиатора к двум разным трубам: подающей и обратной. Весь поток нагретой воды проходит через радиатор и устремляется по другой трубе назад к котлу. Такая система потребует больше разводки, но её КПД несоизмеримо выше.

Насос

Чтобы нагретая вода отправлялась в трубы необходима циркуляция – движение воды. Естественная циркуляция – это движение воды без влияния искусственных факторов. Учитывая, что одна часть воды постоянно нагревается, а другая остывает такое движение происходит самостоятельно. Но слишком медленно. Котел без движения воды будет перегреваться, что может привести к его взрыву или срабатыванию аварийной аппаратуры. С целью достижения хорошей циркуляции воды устанавливается дополнительный насос. Он перегоняет воду из одной части системы в другую, по замкнутому кругу. Его характеристики рассчитываются исходя из параметров системы отопления. Слишком мощный насос будет гнать воду слишком быстро, и она не успеет отдать свое тепло на радиаторах. Недостаточный по мощности насос не будет забирать достаточное количество воды, в доме будет холодно, а котел будет перегреваться.

Лучше устанавливать два насоса, на случай если один сгорит. Без насоса отопления остановится.

Монтаж

Когда схема расстановки отопительных приборов своими руками готова, можно немедленно браться за ее воплощение. Целесообразно покупать комплектующие только от известных изготовителей, что значительно понижает риск покупки некачественного товара. В однотрубных системах рекомендуется делать уклон на уровне 3–5 градусов, благодаря такому решению удается улучшить циркуляцию воды и повысить эффективность использования системы в целом. Каждый радиатор следует оснащать воздушными кранами, обеспечивающими стабильность внутреннего давления. При помощи кранов Маевского можно снять отдельную батарею, не осушая ее полностью.

Сделать правильно двухтрубную отопительную систему заметно сложнее. Без крайней необходимости браться за эту работу самостоятельно не следует, куда правильнее приглашать мастеров. Обязательным условием стабильной работы коллекторного варианта отопления является применение терморегуляторов и ряда запирающих клапанов. Благодаря им система сможет работать в полуавтоматическом режиме с минимальным вовлечением людей в управление. Если только есть малейшая материальная и техническая возможность, стоит оборудовать отопительную систему циркуляционными насосами.

Расширительный бак и система подпитки

Расширительный бак или бак-аккумулятор, представляет из себя металлическую бочку, которая соединяется с системой отопления. В случае если давление воды в системе отопления падает (течь), часть воды забирается из этого бака и система продолжает работать нормально. Если давление повышается (котел начинает перегреваться) бак сначала накапливает в себе воду, а потом стравливает её через предохранительный клапан, которые открывается при превышении давления и уберегает трубы от разрывов.

Манометр – метрологический прибор, который измеряет давление на участке трубы или в котле. Чем больше их установлено, тем лучше. С течением времени они выходят из строя и начинают безбожно врать, поэтому проверять их нужно не менее раза в год. Если возникли проблемы в работе системы отопления, манометр поможет определить где.

Для нормальной реализации системы водяного отопления понадобится помощь специалистов. Необходимо будет точно рассчитать площадь дома, толщину и материал стен, окон, дверей, воздействие холодного ветра на помещения. После этого производятся расчет мощности котла и насоса, длины трубопроводов, подбирается необходимое оборудование. Монтаж всей системы сложная процедура, которая требует знания нюансов и наличия опыта.

Открытые и закрытые системы водяного отопления

Водяное отопление открытого типа

Это отопление с открытым расширительным баком. Его ставят в самой верхней точке системы. Насос в этом случае не нужен: холодная вода поднимается под напором горячей и система работает самотеком. При такой циркуляции давление в трубах низкое и вода двигается медленно. Кроме того, вода постепенно испаряется через открытый расширительный бак и ее объем в системе надо восполнять. Если отопление не используется зимой, то воду нужно полностью сливать. Это бюджетный тип отопления, подходящий для небольших загородных домов.

Закрытое водяное отопление

Закрытая система герметична и объем воды в ней остается постоянным. Для отопления такого типа обязателен циркуляционный насос. Расширительный бак можно установить в любом месте, хотя рекомендуется монтировать его на обратной трубе перед насосом. Конструкция бака отвечает требованиям системы: внутри него находится резиновая мембрана, которая делит емкость на две секции. Избыток воды, образующийся при расширении, давит на мембрану снизу, а сверху давление компенсируется сжатым воздухом. При падении давления мембрана выгибается и выталкивает лишнюю воду в трубопровод. В целом, закрытое отопление надежнее и удобнее в использовании, чем открытое. Вода нагревается быстрее, а металлические элементы меньше коррозируют.

Тепловой контур

Чтобы отопление работало экономично необходимо создать тепловой контур. Это закрытое помещение, где тепло накапливается.

В многоэтажных домах, потери тепла составляют до 80-90%. Это означает, что система отопления греет улицы и на нагрев этой улицы тратится деньги жильца.

В частном доме такого быть не должно. Дом с хорошей теплоизоляцией может отапливаться только от работы внутренних электрических приборов и тепла, производимого человеческим телом. Если все сделано по технологии, нет щелей, установлены нормальные окна и холодный воздух никак не проникает в дом, а теплый не уходит на улицу, то система отопления будет работать экономично.

https://youtu.be/wj1iKovQEzE

Какой может быть разводка?

Мы уже знаем виды систем водяного отопления частных домов, но прежде чем рассматривать особенности монтажа своими руками, следует более подробно поговорить о схемах: обсудить, какие они бывают, в чем заключаются достоинства и недостатками каждого варианта. Разводка может быть верхней или нижней, горизонтальной и вертикальной, а также комбинированной.

Встречаются однотрубные системы, в которых отопительные приборы подключаются последовательно, и жидкость проходит каждый из них по очереди. Естественно, она постепенно охлаждается, и чтобы компенсировать эту разницу температур, следует в конце магистрали устанавливать резисторы с большим количеством секций. В двухтрубных системах приборы подключаются к стояку параллельно. Достоинства – быстрая регулировка температуры и более равномерный нагрев жилья. Для коллекторного расположения труб характерно наличие двух соединенных трубопроводов (подающего и обратного). В этом случае возможен полный контроль всех батарей.

Двухтрубная система отопления частного дома

Внимания заслуживает популярная в частных домах схема водяного отопления, включающая дополнительно обогрев пола, а делая монтаж такой системы своими руками, вы получаете очень ощутимую экономию. В этом случае радиаторы могут выступать в качестве основных обогревающих элементов либо дополнительных.

Если система теплого пола функционирует не во всем доме, а только на некоторых участках, то в каждом отдельном контуре необходимо установить термостатический клапан. Это устройство снижает температуру возвращающейся из системы жидкости. Термостатическая головка реагирует на температуру воды, и если она слишком горячая, то клапан перекрывается. Когда расположение теплого пола далеко от коллектора, следует отдавать предпочтение специальным клапанам. Их можно разместить в настенном боксе, а благодаря конструкционным особенностям их легко подключить. Также совместно устанавливается и клапан обезвоздушивания. Этот способ хорош, если площадь теплого пола не превышает 15 квадратов.

схемы, виды систем отопления, монтаж, видео инструкция

Водяное отопление частного дома является важной частью жизнеобеспечения всего частного дома. В суровом российском климате практически невозможно комфортно проживать без различных видов отопления в доме. В современном мире вид отопления при помощи печи уже не так актуален, на смену пришли более простые и удобные способы прогреть воздух в помещении дома.

Давайте подробно рассмотрим, устройство системы водяного отопления частного дома, потому что она более востребована среди жильцов частных домов. Вся система монтажа водяного отопления построена на постоянной циркуляции по трубам горячей воды в доме.

Содержание:

Для монтажа водяного отопления, совсем необязательно нанимать дорогостоящего мастера или вызывать бригаду мастеров, с этой задачей можно справиться самому, если предварительно ознакомиться со всей необходимой информацией, чтобы установка отопления была максимально правильной.

Подготовительные работы

Как сделать водяное отопление частного дома своими руками? В начале следует изучить все тонкости и подводные камни установки водяного отопления для частного дома. Горячая вода должна подыматься вверх, а холодная опускать вниз, так как она тяжелее, на этом и основан принцип циркуляции водяного отопления частного дома.

Из этого можно сделать вывод, что чем быстрее поток циркуляции воды в трубах дома, тем больше перепад температуры у воды. Нормой считается перепад температур в 25 градусов, но чтобы усилить эффект необходимо применить следующие действия:

  • Котел в монтаже водяного отопления частного дома лучше всего устанавливать в подвале дома, или же в самой низкой точке помещения, по правилам место для котла должно быть ниже на три метра от самих приборов отопления.
  • Далее, следует хорошо утеплить трубу, по которой будет циркулировать горячая вода.
  • Чтобы циркуляцияводы в доме была эффективной, длина труб должна составлять не менее 30 метров.
  • Водяное отопление частного дома своими руками прокладывают под уклоном в противоположную сторону от котла, если планируется использовать естественную циркуляцию отопления.
  • Диаметр труб подбирается в зависимости от длины системы выбранного системы водяного отопления дома.
  • Установка радиатора.
  • Если помещение имеет несколько этажей, то следует установить циркуляционный насос, он будет помогать прогревать верхние этажи.

Проведя все подготовительные работы, прочитав отзывы опытных мастеров и просмотрев фото и видео, можно начинать работы по установке водяного отопления и котла для частного дома самому.

Виды систем отопления

Для частного дома применимы шесть видов систем циркуляции водяного отопления:

  • Основное отопление для дома — это, конечно же, водяное отопление частного дома своими руками. Чтобы водяное отоплениефункционировало по максимуму, и прогревала все помещение, необходимо произвести точные расчеты количества батарей, просмотреть фото описание и согласно этому подобрать хороший мощный котел, когда система готова к использованию, в неё запускаю воду и сливать её с наступлением весны не нужно.
  • Второй вариант – это воздушный тип отопления. Такой вариант отопления также очень популярен. Для осуществления процесса монтажа своими руками воспользуйтесь фото в сети, и в каждую комнату размещают по вентканалу и калориферу, они будут пропускать через себя горячий воздух. В этом и есть минус такой системы отопления дома.
  • Подобно водяному типу существует система отопления дома с использованием парового теплоносителя. Отличие этих систем лишь в том, что в данном случае по трубам будет распространяться пар, вместо воды. Монтаж отопления своими руками аналогичен, как и в системе водяного отопления. Подойдет такая система отопления, только в случае наличия специальных котлов. Котлы будут вырабатывать необходимый пар. Теплоноситель котлов включает необходимые фильтры, преобразовывающие воду в газообразное состояние.
  • Отопление дома при помощи электричества (электрическое). В данном случае необходима установка в каждой комнате специального конвектора (теплоносителя) и хорошего котла в подвале.
  • Ещё одной разновидность является комбинированное отопление дома. Это совмещение нескольких систем отопления и теплоносителей в одном помещении. В каких-то комнатах водяное отопление, в каких-то паровое и т. д., но общий на всех котел.
  • Востребованным видом отопления дома является вариант – напольное отопление, отопление пола или теплые полы. Напольное отопление дома используется только в комнатах, в которых в роли покрытия использована керамическая плитка. Для ламината, паркета или линолеума такой вариант отопления не подойдет.

Достоинства и недостатки

Как и любая система, водяное отопление частного дома, имеет свои особенности и отрицательные характеристики. К плюсам данной системы относятся:

  • Экономичность. При установкеводяного отопления расходуется минимум материала, но хороший котел.
  • Лучшийтеплоноситель. Водяное отопление частного дома лучше других обогревает помещение.
  • Водяное отопление создает приятный и комфортный уровень тепла в доме.
  • Легкий процесс монтажа теплоносителя и котла.
  • Использование радиатора.
  • Долговечность.

Но и недостатки у водяного отопления также имеются:

  • Довольно сложная в эксплуатации.
  • Пользователь должен постоянно контролировать работу радиатора и теплоносителя в доме.
  • Если было долговременное отбытие, то возникнет необходимость сливать воду.

Расчет системы отопления частного дома

Расчет всей системы циркуляции водяного отопления частного дома осуществляется по принципу одной для всех методике формуле. Для предварительных вычислений своими руками умножается площадь комнаты на доступную климатическую мощность теплоносителя. А полученное число необходимо разделить на 10.

Следующий пункт – это площадь комнаты. Считать нужно только комнаты, которые имеют внешние стены, тобеж выходящие на улицу. При расчетах учитывается небольшой запас тепла, чтобы даже в суровую погоду обеспечить полное отопление.

Расчет климатической мощности своими руками. Проводя все необходимые расчеты системы циркуляции отопления частного дома, обойтись без данного пункта не получится. Данные берутся согласно месту расположения дома. Для центральных, южных и северных регионов идут свои определенные параметры. Площадь дома умножается на необходимый показатель региона, и делиться на 10.

  • Для центральных регионов от 1,3 до 1,6 кВт.
  • Для северных от 1,6 до 2,2 кВт.
  • Для южных от 0,8 до 0,95 кВт.

Выбор схемы циркуляции

Схем водяного отопления, может быть, три, это комбинированная циркуляция, естественная и принудительная, все фото схем можно найти в сети.

  1. Циркуляция естественным путем в системе водяного отопления частного дома. Такая схемаиспытана временем и не одним поколением, поэтому используется чаще всего. Но чтобы воплотить её в своём процессе монтажа, необходимо во время установки теплоносителя отопления устанавливать трубы под наклоном в 3-5 градусов. Если упустить данный пункт, то схема не сработает. Циркуляция естественная необходима в случае использования твердотопливного котла или печи с теплообменником.
  2. Циркуляции принудительного типа. Для этого процесса необходимо наличие пары насосов и хорошего котла. Такая система увеличивает уровень поступаемого тепла на 25% или более, в зависимости от качества установкитруб и соблюдения необходимого уровня наклонна. Принудительная циркуляция может осуществляться только в случае наличия электричества, и использовать лучше только модели закрытого типа. В которых уровень избыточного давления составляет примерно 1,4 бар. Данная система чаще всего используется в случае установки электрического типа теплоносителя отопления дома или же газового.
  3. Комбинированная циркуляция. К водяному отоплению дома подходит как комбинированная, так и естественная и принудительная циркуляция. При установкесвоими руками комбинированной, можно переключать циркуляцию по мере необходимости, смотрите по детальным фото. Например, в случае отключения электроэнергии переключить на естественную циркуляцию и т. д. Но, как и в предыдущих вариантах, стоит соблюдать правильный наклон труд при монтаже. И следить за работой котла. Такая система является отличным вариантом для твердотопливного вида отопления.

Выбираем радиаторы

Все необходимые фото для выбора радиатора, можно найти в сети. На современном рынке огромный выбор моделей радиаторов для водяного отопления для дома, какую же лучше всего выбрать? Чаще всего модель радиатора выбирается именно согласно ценовой категории.

Перед тем как выбирать радиатор для дома, правильным будет составить схему развода труб водяного отопления в вашем доме. Это необходимо, потому что не все радиаторы могут подойти к выбранной вами разводке труб, радиаторы могут иметь разное подключение и оказаться для вас бесполезными.

Составить схему водяного отопления дома для разведения туб для радиатора можно самому. Разводка труб для радиатора бывает двухтрубная, однотрубная или коллекторная, и содержать нижнюю разводку и в некоторых случаях верхнюю. Двухтрубная разводка, чаще всего применяется именно для установки водяного отопления радиатора.

Выбираем трубы

Для установки водяного отопления дома подойдут трубы из любого материала, каждый обладает своими достоинствами и недостатками. Если применяется естественная циркуляция, то лучше выбирать металлические трубы, их легче монтировать под углом, и они лучше выдерживают перепады температур.

Трубы из пластика и металлопластика, также легко укладываются под углом, но имеют значительный минус, они не выдерживает температуру в 95 градусов, что не подойдет в случае, когда используется твердое топливо.

Трубы из металлопластика являются самыми удобными в монтаже своими руками, с ними легко работать и процесс монтажа проходит очень быстро. В современном мире является популярным при установке водяного отопления в доме прокладывать именно пластиковые трубы, их монтируют методом сварки. Всё что нужно это приобрести специальный сварочный аппарат и уметь применять его по назначению.

Схемы разводки труб

Своими руками вполне можно составить схему развода труб циркуляции водяного отопления в доме, она может верхней или нижней, а также однотрубной, двухтрубной или коллекторной.

  1. Однотрубный способ более эффективный, небольшой расход труб, но имеет значительный минус, тепло циркулирует неравномерно по приборам и к тому, же они очень трудно регулируются.
  2. Двухтрубная схемаподразумевает большой расход труб, но в, то, же время тепло циркулирует равномерно по радиатору, помещение нагревается быстрее, и сам поток можно регулировать. Значительно снижается расход топлива, так оптимизируется топливный режим.
  3. Коллекторная схемаразводки в доме, также хороша в использовании, она требует большой расход труб, но тепло распределяется быстро и равномерно, имеет предельно точную функцию настройки системы.

 Схема монтажа

Когда вы определились, какой тип циркуляции, радиатор и развода труб вам подходит, все это следует перенести на бумагу и нарисовать полную, детальную схему водяного отопления частного дома своими руками. В схеме указываются места, где будет установлен котел, радиатор, и прочее отопительное оборудование, а также необходимые для установки материалы.

Далее, следует самому провести нужные измерения, сделать замер труб и начертить окончательную схему для разведения труб и место установки радиатора. Подобную схему следует начертить для всех комнат в доме и одна смеха должна быть общая для всего дома в целом.

Для составления таких схем необязательно обладать серьезными навыками, все можно сделать самому, главное, чтобы в процессе установки по смехе было понятно, с чем соединять приборы и где их стоит монтировать, для правильной установки водяного отопления и радиатора.

Монтаж своими руками

Процесс монтажа водяного отопления своими руками состоит из нескольких обязательных процессов, это монтаж необходимых радиаторов, основного котла для обогрева, прокладка труб, их присоединение к общей системе.

  1. Процесс установкиотопительного котла в водяном отоплении. Правильное место для монтажа котла следует выбирать исходя из расчетов, где расход отопления будет минимальный. Для газового и электрического типа следует выбирать место, где будет ввод  проводки и крепиться радиатор. А для котлов используемых твердотопливный вид отопления, выбирается место, где возможна установка дымовой трубы.
  2. Монтажрадиаторов происходит где-то под окном или на входе в комнату. Процесс монтажа радиатора будет зависеть от масштабов крепительных материалов, выбранных для установки радиатора.
  3. Процедура чертежа схем и прокладки разводки труб для циркуляции водяного отопления. Схему следует начинать с котла отвечающего за обогрев и далее следовать подготовленной предварительно схеме, использовать фитинги и другие необходимые приборы. Разводкабывает скрытая, когда труды прячутся за стеной или скрываются при помощи каких-либо отделочных материалов, либо же открытой, в случае, когда трубы оставляют на виду.

Стоит ли выполнять работы самостоятельно?

Если вы владеете минимальными техническими навыками и знаниями, а также фото и видео, то монтаж водяной системы отопления своими руками – это ваш вариант. Если частный дом имеет размеры, больше чем 150 м2, то лучше заказать все необходимые схемы планирования водяного отопления у профессионала. Составление чертежей, значительно упрощает процесс установки водяного отопления и помогает производить закупку нужных материалов.

При большом желании, наличии необходимого оборудования, материалов, схем и чертежей, вспомогательных видео и фото, у вас без проблем получится провести самому водяное отопление в своём частном доме. Большой сложностью в установке водяного отопления может оказаться работа с котельной. Она имеет очень сложную структуру и в случае неправильно составленной схемы, можно допустить ошибки, которые влетят в копеечку.

Больше всего внимания и осторожности при установке водяного отопления следует проявлять к участку возле котла, там довольно высокая температура, из-за чего очень важно установить все необходимые устройства правильно, чтобы их работа была максимально безопасной, для этого воспользуйтесь детальными фото и видео. Далее, подключить бойлер и распределительные узлы.

Если вы не уверенны, что вам по силу водяное отопление частного дома своими руками, то либо воспользуйтесь рекомендациями профессионала, либо, вообще, доверьте всю работу команде специалистов.

Нагрейте свой дом солнечной горячей водой — Новости Матери-Земли

1 / 9

В этом доме в Висконсине есть солнечные коллекторы площадью 320 квадратных футов, которые обеспечивают отопление дома и горячее водоснабжение.

ФОТО: ДЖОН ИВАНКО

2 / 9

На этой диаграмме показана упрощенная система солнечного отопления. Большинство систем также включают в себя резервный резервуар для горячей воды для бытовых нужд и контур, соединенный с резервуаром для хранения.

ЛЕН ЧЕРЧИЛЬ

3 / 9

Сотрудничающий редактор Гэри Рейса построил эту солнечную систему нагрева воды для своего дома в Монтане.

ГЭРИ РЕЙСА

4 / 9

Как солнечные панели для нагрева воды будут смотреться в вашем доме? Представьте себе возможности!

ВЫСОКАЯ ЭФФЕКТИВНОСТЬ INC. /WWW.SOLAR.COM

5 / 9

Инвестируя в возобновляемые источники энергии, вы снижаете уровень загрязнения, связанного с добычей и сжиганием ископаемого топлива.

ТЕРРИ ДИКИЙ СТАК

6 / 9

Цена на солнечную энергию всегда останется неизменной: бесплатно!

РИК УЭЗЕРБИ

7 / 9

Снаружи дома Боба Рамлоу в Висконсине установлены солнечные водонагревательные панели (слева) и солнечные электрические панели (справа).

ЦЕНТР УСТОЙЧИВОГО ЖИЗНИ ARTHA

8 / 9

Накопительный бак для солнечной водонагревательной системы.

ЦЕНТР УСТОЙЧИВОГО ЖИЗНИ ARTHA

9 / 9

Суть системы лучистого теплого пола.

ФОТОФАЙЛ СПЕКТРА

❮ ❯

Когда Терри Макилвин строил свой дом в штате Мэн в 1997 году, он сделал необычный выбор, установив пол с подогревом. «Люди думали, что я сошел с ума, — говорит он.Однако с тех пор лучистое тепло пола становится все более популярным, и легко понять, почему. Этот тип системы отопления работает путем перекачивания горячей воды или воды и пропиленгликоля (антифриза) через систему труб в полу. Это означает, что дома, использующие эту систему отопления, прогреваются снизу вверх. Зимой под ногами нет холодного пола — вместо этого пол является самой теплой частью дома.

McIlveen вскоре обнаружил дополнительное преимущество — лучистое тепло пола отлично сочетается с горячей водой, полученной с помощью солнечной энергии.Если вы уже отапливаете свой дом горячей водой, это всего лишь еще один шаг, чтобы нагреть эту воду с помощью солнечной энергии. Весной 2010 года Макилвин нанял ReVision Energy, солнечную компанию на юге штата Мэн, для установки солнечных коллекторов на крыше, чтобы помочь отапливать его дом и производить горячую воду для бытовых нужд, тем самым сокращая потребление мазута на 25 процентов в год.

Система стоила 20 000 долларов, поэтому Макилвин решил финансировать ее за счет кредита. Его точная экономия на топливе каждый год будет зависеть от того, сколько ему приходится запускать обогреватель зимой, а также от постоянно меняющихся цен на мазут — но он знает, что если он сэкономит всего два топливных бака в год, он может покрыть его платежи по кредиту.

Использование солнечной горячей воды для отопления помещений не обеспечит 100 процентов ваших потребностей в отоплении. Вам все равно понадобится дополнительный источник тепла, так что вы не сможете утилизировать свою печь или котел. Но в новом строительстве этот дополнительный источник тепла может быть намного дешевле (например, система меньшего размера). Однако при правильных условиях солнечная тепловая система может заменить значительную часть традиционных источников энергии как для отопления помещений, так и для горячего водоснабжения.

Тим Мерриган, старший менеджер программы солнечного отопления и охлаждения в Национальной лаборатории возобновляемых источников энергии, говорит, что солнечная тепловая система может нести до 40 процентов годовой тепловой нагрузки для некоторых домовладельцев.Боб Рамлоу, консультант по солнечной энергии с большим опытом работы в системах солнечного отопления, говорит, что большинство людей в хорошо изолированных домах с плотной конструкцией могут сэкономить до 50 процентов.

Использование большего количества солнечной энергии и меньшего количества ископаемого топлива дает много преимуществ для окружающей среды. Инвестируя в такую ​​систему, вы сокращаете выбросы парниковых газов и другие формы загрязнения, возникающие в результате добычи и сжигания ископаемого топлива. Но часто есть и экономия средств, потому что вы нагреваете эту воду с помощью бесплатного солнечного света, и любая экономия на ваших счетах за топливо будет складываться.Вот почему Рамлоу подчеркивает, что если вы устанавливаете цену на систему, нужно смотреть не только на первоначальную цену, но и на окупаемость инвестиций с течением времени. Возврат будет варьироваться в зависимости от ряда факторов, в том числе цены на топливо для отопления, солнечного воздействия вашего дома и его средней тепловой нагрузки. По оценкам Рамлоу, для систем солнечного отопления, которые он установил в Висконсине, типичная окупаемость инвестиций составляет от 10 до 15 процентов в год.

ГВС плюс отопление дома!

Вы можете установить солнечную систему отопления в существующем доме в качестве модернизации, но она работает еще лучше, если она предназначена для нового строительства (подробнее об этом чуть позже). В любом случае, это почти всегда часть системы, которая также обеспечивает горячее водоснабжение. Если вы собираетесь инвестировать в солнечную систему горячего водоснабжения, вам не обязательно включать отопление помещений, но если вы смотрите на солнечное отопление помещений, вы почти наверняка захотите также получить горячую воду для бытовых нужд.

Причина проста: зачем устанавливать солнечную систему нагрева воды, которая используется только для отопления (сезонная потребность), когда вы также можете использовать ее для горячего водоснабжения (необходимого круглый год)? Комбинированная система обеспечивает и то, и другое.Зимой, когда солнечный потенциал самый низкий, коллекторы частично обеспечивают отопление помещений и горячее водоснабжение. Летом, когда отопительная нагрузка равна нулю, коллекторы должны обеспечить большую часть, если не всю горячую воду для душа, прачечной и раковины.

Комбинированные системы горячего водоснабжения и отопления помещений могут быть объединены разными способами. Особенности зависят от спроса на горячую воду, общих тепловых нагрузок и типа дополнительного тепла. Но одной постоянной является потребность в способе хранения солнечной энергии.Когда потребность в тепле наиболее высока — например, леденящей душу январской ночью — солнечный потенциал находится на самом низком уровне. Таким образом, системы обычно включают в себя один или несколько резервуаров для хранения воды, где тепло от солнечных коллекторов может накапливаться в течение дня и использоваться ночью или в пасмурные дни.

Вода в накопительном баке (или баках) нагревается жидкостью, такой как пропиленгликоль, которая циркулирует через солнечные коллекторы и теплообменник. Когда термостат требует обогрева помещения, система сначала подключается к солнечному баку.Резервуары могут быть большими, вместимостью 1000 галлонов и более, но часто намного меньше.

Солнечные коллекторы занимают центральное место в любой системе и обычно устанавливаются на крыше, выходящей на юг. Наряду с коллекторами, накопительным баком, насосами и средствами управления системы солнечного отопления также включают в себя источник дополнительного тепла. Это может быть небольшой котел, печь, тепловой насос или даже дровяная печь — все, что может вступить во владение, когда потребность в тепле превышает ваши солнечные ресурсы.

Теплый пол и другие альтернативы

Нагрев и хранение воды лежат в основе любой системы солнечного отопления, но домовладельцы также должны решить, как лучше распределить это тепло по всему дому.Есть несколько вариантов.

Распределение тепла лучистым полом специально разработано для солнечных коллекторов, поскольку температура воды может быть относительно низкой — 120 градусов по Фаренгейту или ниже. Это находится в пределах диапазона тепла, которое солнечные коллекторы могут комфортно производить. Этот тип системы отопления также обычно включает материалы большой массы, такие как бетон и плитка. Эта тепловая масса помогает сохранять тепло и выравнивает колебания температуры в помещении, постепенно выделяя тепло.

Обычные радиаторы кажутся еще одним хорошим вариантом, потому что они тоже используют нагретую воду.Тем не менее, радиаторы не могут быть успешно объединены с солнечными коллекторами. Независимо от того, представляют ли они собой ребристую трубу плинтуса или отдельно стоящие чугунные радиаторы, они обычно рассчитаны на температуру воды от 160 до 180 градусов. Достижение такой температуры является настоящим испытанием для солнечных коллекторов.

Однако, по словам Гэри Рейсы, эксперта по солнечным батареям, можно спроектировать систему, использующую нагрев плинтуса для производства полезного тепла при более низкой температуре воды, используя специальные блоки плинтуса, которые работают с водой более низкой температуры.

Вы также можете использовать солнечные коллекторы в системе принудительного воздушного отопления, добавив водяной змеевиковый теплообменник в канал возврата воздуха. Эд Мюррей, президент Aztec Solar в Ранчо Кордова, Калифорния, использовал эту стратегию для модернизации. Он добавляет двухступенчатый термостат, который сначала потребляет горячую солнечную воду и прибегает к печи, только если тепловой потенциал в резервуаре для хранения солнечной энергии слишком низок. По словам Мюррея, если система спроектирована правильно, домовладелец никогда не должен испытывать холодный воздух в регистрах.

Когда я связался с Viessmann Manufacturing Co. в Ватерлоо, Онтарио, мне сказали, что эти альтернативы лучистому отоплению пола возможны, но они не должны быть вашим первым выбором. Они просто не так эффективны, как гидравлическое распределение тепла по трубам под полом.

Тем не менее, Рамлоу предлагает другую точку зрения. Он объясняет, что если у вас уже есть система принудительного воздушного отопления, имеет смысл использовать ее с системой солнечного горячего водоснабжения, потому что это намного дешевле, чем установка лучистого напольного отопления (а кондиционирование воздуха проще с системами принудительной подачи воздуха). ).Рамлоу установил ряд систем солнечного отопления, в которых используется тепло с принудительной подачей воздуха, и остался доволен их работой.

Начните с домашней энергоэффективности

Количество мазута или природного газа, сэкономленного системой солнечного отопления, зависит от множества факторов, но ни один из них не является более важным, чем то, как был построен дом. Если через внешние стены и крышу здания просачивается мало тепла, что инженеры-энергетики назвали бы низкой тепловой нагрузкой, солнечные коллекторы могут иметь большое значение.Если тепловая нагрузка высока, что часто бывает в старых домах, доля счетов за отопление, которую можно уменьшить за счет солнечных коллекторов, намного меньше.

Если у вас традиционный дом со скудной изоляцией, неконтролируемыми утечками воздуха и сквозняками в окнах, вам следует обратить внимание на изоляцию и герметизацию как на первый шаг к модернизации систем солнечного отопления. Добавление теплоизоляции — это экономически эффективный способ немедленно сократить счета за отопление, и если вы готовы инвестировать в систему солнечного отопления, производимое ею тепло пойдет гораздо дальше на обогрев вашего дома.

Фортунат Мюллер, инженер ReVision Energy в штате Мэн, объясняет, что компания рассылает потенциальным клиентам информационный бюллетень, в котором рекомендуются три обязательных условия для солнечного отопления: изоляция R-30 в стенах и R-50 в потолке, низкое -система распределения температуры и высокоэффективное резервное тепло.

«Мы просим людей в первую очередь подумать об улучшении изоляции, чтобы снизить нагрузку», — говорит Мюллер. «Тогда мы можем спроектировать солнечную систему, которая на самом деле берет на себя от 30 до 40 процентов нагрузки, тогда как в протекающем старом фермерском доме 18-го века я мог бы покрыть крышу солнечными батареями, и все, что я могу сделать, это 2 процента тепловой нагрузки.

Это одна из причин, по которой солнечное отопление так хорошо подходит для нового строительства. В новом доме вам все равно придется покупать новую систему отопления и солнечный водонагреватель, поэтому с самого начала вы можете выбрать варианты, которые хорошо работают с солнечной системой отопления. Вы также можете начать с высокого уровня изоляции и построить плотно закрытый дом с низкой тепловой нагрузкой.

Еще одним вариантом для новых домов является внедрение принципов строительства с пассивным использованием солнечной энергии, которые снизят тепловые нагрузки.Стратегии пассивного солнечного проектирования включают в себя южную ориентацию длинной оси дома, соответствующие размеры свесов крыши, а также использование тяжелых строительных материалов и высокоэффективных окон. В хорошо спроектированном пассивном солнечном доме тепловые нагрузки уже будут минимальными, поэтому солнечные коллекторы должны обеспечивать еще больше тепла в доме.

Затраты и экономия при использовании солнечной горячей воды

Ключевые факторы, определяющие стоимость системы солнечного отопления, включают размер дома, объем тепловой нагрузки, на которую рассчитана система, местные затраты на коллекторы, насосы и средства управления, а также насколько конкурентоспособен рынок солнечной энергии на местном уровне.

Установка солнечной системы Терри Макилвина для его дома площадью 3300 квадратных футов в штате Мэн обошлась в 20 000 долларов. Это то, во что Эд Мюррей подсчитал, что аналогичная система в доме площадью 2000 квадратных футов будет стоить в Сакраменто, Калифорния. Другой установщик в Коннектикуте берет около 17 000 долларов за комбинированную систему водоснабжения и отопления в доме площадью 2000 квадратных футов.

Как оказалось, все эти три системы стоили примерно одинаково, но назвать «среднюю стоимость» системы солнечного отопления довольно сложно.По крайней мере, ни один установщик или эксперт по возобновляемым источникам энергии, с которыми я разговаривал, не сделал предположения. Каждая система по существу разработана специально для конкретного дома с конкретными потребностями в энергии. Местные затраты на рабочую силу и оборудование различаются, как и налоговые льготы. Текущая федеральная налоговая скидка на солнечные водонагревательные системы, используемые для горячего водоснабжения, составляет 30 процентов от стоимости, но в некоторых местах государственные и местные стимулы снизят стоимость еще больше.

Хотя затраты на установку могут быть довольно высокими, затраты на техническое обслуживание должны быть низкими.Бак для хранения горячей воды на солнечных батареях может нуждаться в периодической проверке и доливке, а различные клапаны, насосы и датчики иногда могут нуждаться в замене. Однако в целом системы солнечного отопления не должны требовать особого внимания в течение длительных периодов времени.

Как упоминалось ранее, когда речь идет о стоимости, решающим фактором является долгосрочный возврат инвестиций. Эти цифры будут варьироваться в зависимости от специфики вашего дома и климата. В целом, чем больше ископаемого топлива может заменить солнечная система отопления, тем более привлекательной она становится с финансовой точки зрения.

Хотя никто не может точно предсказать будущую стоимость мазута, пропана, природного газа или электричества, ясно, что в долгосрочной перспективе цены на эти постоянно истощающиеся ресурсы будут продолжать расти. Напротив, солнечные системы отопления помещений, как и другие системы возобновляемой энергии, имеют предсказуемые затраты, которые вы можете амортизировать в течение срока действия ипотечного кредита. Стоимость обеспечения горячей водой для бытовых нужд и частичного отопления помещения будет такой же в течение срока действия ипотечного кредита, как и в день установки системы.Это преимущество, с которым обычная система отопления просто не может сравниться.


Солнечное отопление своими руками

Если вы заинтересованы в системе солнечного отопления и умеете пользоваться ею, подумайте о том, чтобы сделать ее самостоятельно! Сотрудничающий редактор Гэри Рейса обогревает свой дом с помощью солнечной системы нагрева воды в сочетании с теплым полом. План Рейсы, который был представлен в выпуске за декабрь 2007 г./январь 2008 г., включает в себя установку солнечных коллекторов в отдельно стоящем здании с хорошей солнечной экспозицией, таком как сарай или другое складское помещение.Он смог установить всю эту систему, включая теплый пол, после того, как дом был построен. Поскольку эта конструкция позволяет размещать солнечные коллекторы там, где они получают наилучшее солнечное воздействие, она достаточно гибкая, чтобы работать в самых разных ситуациях. Найдите подробные инструкции по созданию этой системы в Плане солнечного отопления для любого дома.


Как купить систему солнечного отопления

Если вы решите инвестировать в солнечную воду и систему отопления помещений, ваш первый шаг будет состоять в том, чтобы найти специалиста по установке солнечных батарей или проектировщика системы, который сможет собрать систему, соответствующую вашим потребностям.Но, как вы, возможно, знаете, солнечная энергия сейчас горячая! Многие установщики солнечных батарей только входят в бизнес и не имеют большого опыта. Так как же найти хороший?

Ассоциация производителей солнечной энергии предоставляет онлайн-список некоторых своих членов, занимающихся монтажом. Североамериканский совет сертифицированных специалистов по энергетике ведет список монтажников по штатам, сдавших сертификационный экзамен организации. Обе эти отраслевые группы являются хорошими отправными точками, но вполне вероятно, что не все ваши местные установщики будут перечислены, поэтому поиск в Интернете также является хорошей идеей. После того, как у вас есть несколько имен для начала, задав правильные вопросы, вы сможете найти лучших потенциальных клиентов: Как долго они в бизнесе? Сколько систем они установили? Есть ли в компании штатный инженер по солнечной энергии?

В то время как независимые установщики могут выбирать любые компоненты, которые им нравятся, производители, которые сами производят большую часть (если не все) компонентов, иногда предлагают комплексные системы. Например, когда я связался с Viessmann, чтобы запросить расценки, они всего за несколько часов предоставили образец предложения по горячему водоснабжению и отоплению помещений, адаптированного для гипотетического дома в Портленде, штат Мэн.В документе перечислены все компоненты Viessmann, а также схематический чертеж и расчеты по энергосбережению и производству солнечной энергии, а также расчетная стоимость оборудования. Эта услуга удобна и может снизить трудозатраты на месте, поскольку некоторые компоненты поставляются предварительно собранными. Привлекательна пакетная система или нет, может зависеть от того, какие местные таланты доступны. Один инженер-солнечник сказал мне, что комплексные системы, которые он видел, «несколько разочаровывают в производительности и, на мой взгляд, излишне дороги.Он предположил, что эти пакеты будут лучше для нового строительства, чем для модернизации.

Производители компонентов возобновляемых источников энергии также могут помочь найти местных дилеров или установщиков, и они могут даже напрямую предлагать услуги по проектированию. Вот некоторые из них, которые вы можете проверить:

Apricus
Bosch
Butler Sun Solutions
EnerWorks
FAFCO
Heliodyne
Oventrop
Rheem
Stiebel Eltron
SunEarth
Thermo Technologies
Trendsetter Solar Products

Viessmann

Дополнительные ресурсы

Узнайте больше о федеральных финансовых стимулах для использования возобновляемых источников энергии (введите поиск по запросу «налоговые льготы»). Вы также можете найти поощрения, характерные для вашего штата или коммунального предприятия.

Узнайте больше о солнечном водоснабжении и вариантах обогрева помещений в книге «Солнечное водонагревание» Боба Рамлоу и Бенджамина Нуса.

Опубликовано 18 января 2011 г.

СВЯЗАННЫЕ СТАТЬИ

Научитесь делать корзины, собирая глицинию, кудзу, жимолость, виноград и ежевику, чтобы сплести корзину из натурального волокна, которая идеально подходит для повседневного использования.

Управляя нашим собственным бизнесом на наших условиях, мы смогли максимально увеличить нашу свободу, и мы надеемся помочь другим сделать то же самое.

Давний компостер для квартир предлагает методы и советы, которые делают переработку органических отходов в тесных помещениях не только возможной, но и доступной.

типов солнечных водонагревателей для вашего дома и их преимущества!

Махадев Десаи является основателем и генеральным директором gharpedia.com и SDCPL, ведущей консалтинговой фирмы по дизайну, имеющей сильное присутствие в стране. Он имеет степень в области гражданского строительства (BE) и права (LLB) и имеет богатый 45-летний опыт работы. Помимо того, что он является главным редактором, он также является наставником команды GharPedia.Он связан со многими профессиональными организациями. Он также является соучредителем 1mnt.in — первого в отрасли программного обеспечения для выставления счетов подрядчикам. Он ненасытный читатель, отредактировал 4 книги и является пионером движения чтения книг в Гуджарате, Индия.

Энергосбережение и его оптимальное использование является одной из важнейших потребностей любого общества в любой момент времени. Это потребность часа. Существует дотошная корреляция между энергией, окружающей средой и экономическим развитием. Что ж, пока мы пытаемся извлечь из этого максимальную пользу, мы, безусловно, должны принять во внимание социальные и технологические последствия, связанные с этим.

«Устойчивый экономический рост возможен только при эффективном использовании ископаемого топлива и доступных природных ресурсов, таких как солнечная энергия. Это улучшает качество жизни каждого человека на планете Земля». говорит: «Г.Н. Тивари», «Арвинд Тивари» и «Шьям» — авторы Справочника по теории, анализу и приложениям солнечной энергии.

Как это возможно, что мы говорим о природных источниках энергии и не говорим о Солнце! Солнце является основным возобновляемым источником энергии на Земле, который удовлетворяет многие наши потребности.Энергия солнца питает все, от нас, людей, до самых крошечных живых организмов на этой планете Земля.

Солнечное излучение, попадающее на поверхность земли, можно удобно использовать на благо человечества. Система солнечного водонагревателя является одним из таких примеров, который оказался успешным применением, которое использует солнечную энергию для нагрева воды. Это приложение стало почти нарицательным. Давайте посмотрим на преимущества и типы солнечных водонагревателей.

Что такое солнечный водонагреватель?

Солнечный водонагреватель — это устройство, нагревающее воду за счет использования тепловой энергии солнца. Как правило, он устанавливается на террасе или на крыше или в любом другом месте, где есть солнечный свет.

Солнечные водонагреватели часто используются для различных бытовых целей, поскольку они обеспечивают потребность в горячей воде для купания, стирки, уборки и т. д., особенно в холодные дни. Производительность солнечного водонагревателя зависит от интенсивности доступного солнечного излучения и температуры воды, поступающей в систему.

Будет ли солнечный водонагреватель производить горячую воду все дни и все сезоны?

Ответ на этот вопрос:

  • В ясный солнечный день – Максимум
  • В малооблачный день – Умеренная

Сколько дней в году солнечный водонагреватель будет производить горячую воду?

Ну, это зависит от местного климата и количества солнечных дней. В такой стране, как Индия, солнечные лучи доступны почти от 300 до 325 дней в году.В остальные дни, когда солнечные лучи недоступны, необходимо обеспечить дополнительную систему резервного отопления с электрическим обогревателем за дополнительную плату.

Как получить горячую воду от солнечного водонагревателя, когда нет солнечного света?

Когда недостаточно солнечного света, например, в дождливые или пасмурные дни, в качестве резерва требуются электрические гейзеры.

Максимально возможная температура, которую может достичь солнечный водонагреватель

Можно получить воду примерно от 60 до 80 0 C.Повышение температуры зависит от следующих факторов:

  • Солнечная радиация
  • Погодные условия
  • Количество солнечных коллекторов

Какой диапазон температуры горячей воды безопасен для использования?

Как правило, от 45 0 C до 50 0 C (от 113 0 F до 122 0 F) достаточно для душа/ванны в зависимости от привычки и климата.

Горячая вода может обжечь нас, поэтому нужно быть осторожным.Международный словарь сантехники ASSE определяет горячую воду как «воду с температурой выше 49 0 C (120 0 F)». Ожоги от горячей воды возникают в результате повышения температуры воды выше безопасного уровня. Поэтому температура солнечного водонагревателя должна поддерживаться в соответствии со стандартными нормами.

В соответствии с Управлением по охране труда и здоровья (OSHA) Министерства труда США, для бытового водонагревателя, поддерживающего температуру 60 0 C (140 0 F) в резервуаре для хранения и доставляющего ее при температуре не менее 50 0 C (122 0 F) ко всем розеткам.

Качество воды, необходимой для солнечной системы нагрева воды

Для солнечного нагревателя рекомендуется использовать только мягкую и питьевую воду. Вода из скважины жесткая, поэтому не рекомендуется, так как может образоваться накипь, что может привести к окончательному засорению системы. Тем не менее, жесткая вода может использоваться с использованием теплообменника уникального типа с рубашкой или с умягчителем.

Как определить мощность солнечного водонагревателя?

Размер или мощность солнечного водонагревателя зависит от того, сколько горячей воды вам нужно. Потребление горячей воды для бытовых нужд сильно различается в зависимости от нескольких факторов, включая количество людей, проживающих в вашем доме, и их возраст. Чтобы облегчить себе работу, задайте себе следующие вопросы:

  • Сколько человек живет в вашем доме?
  • Сколько у вас ванных комнат?
  • Сколько приборов, таких как стиральные машины и т. д., требуют горячей воды?
  • У вас есть бассейн?
  • У вас дома много гостей?
  • Есть ли в семье подростки? (Они, как правило, потребляют больше воды)

По словам проф.Субхаш М. Патиль (автор книги «Сантехника – теория, проектирование и практика») Среднесуточное потребление воды на душу населения для питья, купания, стирки, уборки и приготовления пищи варьируется от человека к человеку и от места к месту. Тем не менее, потребность в воде 135 литров на душу населения в сутки считается единообразной.

Часть этой воды используется в качестве горячей воды в соответствии с потребностью. Потребность в горячей воде рассматривается в единицах арматуры аналогично холодной воде.Однако каждому человеку требуется от 15 до 30 литров горячей воды на душу населения в день в зависимости от факторов, о которых говорилось выше.

Подробнее читайте: Определите мощность солнечного водонагревателя для вашего дома

Следовательно, солнечный водонагреватель емкостью 100–500 литров подходит для бытового применения. Большая система (емкостью более 500 литров) подходит для ресторанов, столовых, гостевых домов, гостиниц, больниц и т. д.

В каком направлении следует устанавливать солнечный водонагреватель?

Для производства максимального количества горячей воды солнечный коллектор должен быть обращен прямо к солнцу.Это означает, что солнце должно падать на поверхность коллекторов под прямым углом и не подвергаться затенению.

По данным Национальной лаборатории возобновляемых источников энергии, вы должны располагаться на южной стороне (например, на крыше), чтобы максимально использовать преимущества этих обогревателей.

Преимущества солнечного водонагревателя

  • По данным Министерства новых и возобновляемых источников энергии – правительства Индии, солнечный водонагреватель емкостью 100 литров может предотвратить выброс 1.5 тонн углекислого газа в год. И не загрязняет окружающую среду.
  • Использование солнечной системы нагрева воды поможет снизить вредные выбросы от ископаемого топлива. Вы можете наслаждаться бесплатной энергией, исходящей от Солнца, что может сэкономить ваши затраты на электроэнергию для нагрева воды.
  • Солнечные водонагреватели обеспечивают долгосрочную выгоду. В дополнение к бесплатной горячей воде после того, как система окупится за счет снижения счетов за коммунальные услуги, вы будете защищены от нехватки топлива и роста цен в будущем.

Компоненты солнечного водонагревателя

Солнечный водонагреватель представляет собой комбинацию

01. Солнечные коллекторы

A) Коллекционирования плоских пластин

B) Эвакуированные трубки

02. 80190 02. Резервуар для хранения

03. Межсоединение трубопроводов

04. Теплообменник

05. Насос (не обязательный зависит от уровня)

Основная часть солнечного водонагревателя солнечный коллектор, который поглощает солнечное излучение и преобразует его в тепло.Солнечные коллекторы обычно располагаются на крыше здания для улавливания солнечной радиации.

В системе солнечного водонагревателя обычно используются два типа солнечных коллекторов.

a) Плоские коллекторы:

  • Плоские коллекторы в основном используются для нагрева воды для бытовых нужд. Он прост по конструкции и не имеет движущихся частей, поэтому требует минимального обслуживания, что снижает первоначальную стоимость.
  • Это изолированная, защищенная от атмосферных воздействий коробка, содержащая поглощающую пластину под одной или несколькими прозрачными крышками.Они собирают как прямое, так и рассеянное излучение.

b) Вакуумные трубчатые коллекторы:

  • Солнечные вакуумные трубчатые коллекторы состоят из рядов параллельных прозрачных стеклянных трубок. Каждая трубка состоит из внешней стеклянной трубки и внутренней трубки или поглотителя, покрытых селективным покрытием, хорошо поглощающим солнечную энергию, но препятствующим радиоактивным потерям тепла.
  • Воздух отводится из пространства между трубками для создания вакуума, что исключает кондуктивные и конвективные потери тепла.Они больше всего подходят для морозильных зон или в условиях постоянно слабого солнечного света.

Накопительный бак может быть прямоугольной или цилиндрической формы. Бак покрыт высококачественным изоляционным материалом, который сохраняет воду горячей в несолнечные часы. Это обеспечивает подачу горячей воды в ночное и раннее утро.

03. Соединительные трубопроводы

Коллектор соединен трубами с резервуаром для хранения. Эти трубы изготавливаются из меди или оцинкованного железа.Размер трубы зависит от скорости потока и пропускной способности системы.

Какой тип солнечного водонагревателя лучше всего подходит для вашего дома?

Существует два основных типа систем солнечного нагрева воды:

01. Пассивная солнечная система нагрева воды

02. Система)

b) Непрямая система (система с замкнутым контуром)

В чем основное различие между активной и пассивной солнечной системой нагрева воды?

Активная система использует насос для циркуляции воды или теплоносителя из резервуаров-накопителей через коллекторы. В то время как пассивная система полагается на гравитацию и ее тенденцию к естественному течению воды при ее нагревании, что позволяет воде или теплоносителю перемещаться по системе без использования циркуляционного насоса.

В настоящее время широко используется пассивная солнечная система нагрева воды. Если на террасе вашего здания достаточно места и достаточно солнечного света, эта система является предпочтительной. Давайте разберемся, что это за пассивная солнечная система нагрева воды?

01.Пассивная солнечная система водяного отопления

  • В пассивной солнечной системе водяного отопления вода или теплоноситель циркулирует за счет естественной конвекции между солнечным коллектором и накопительным баком без каких-либо насосов.
  • В этой системе накопительный бак расположен над солнечным коллектором.
  • Термосифонная система является лучшим примером пассивной солнечной системы нагрева воды.
  • В термосифонной системе вода из накопительного бака поступает в солнечный коллектор за счет естественной циркуляции.
  • Когда вода нагревается в коллекторе, она циркулирует из коллектора в накопительный бак.
  • Холодная вода со дна накопительного бака стекает в коллектор и заменяет горячую воду.
  • Процесс циркуляции прекращается при отсутствии солнечного излучения на коллекторе.
  • Пассивная система не так эффективна, как активная, но дешевле по сравнению с активной системой.

02. Активная солнечная система нагрева воды

Активная система – это система, в которой вода перекачивается из резервуара для хранения через коллекторы и обратно в резервуар.В этой системе насос необходим для циркуляции воды, так как накопительный бак установлен под коллектором.

Система работает следующим образом:

  • Сначала вода закачивается в коллекторы на крыше, где она нагревается.
  • Затем он направляется через теплообменник, обычно прикрепленный к резервуару для хранения или рядом с ним.

Эти активные солнечные водонагревательные системы подразделяются на две категории:

a) Прямые системы

b) Косвенные системы

a) Прямые системы (система без обратной связи):

Прямая система также известна как система с разомкнутым контуром.

  • Эти системы подходят для районов, которые не замерзают в течение длительного времени и не имеют жесткой или кислой воды.
  • В прямой системе или системах с открытым контуром холодная вода из накопительного бака перекачивается в коллектор.
  • После нагревания вода переливается в резервуар для хранения. Позже вы сможете использовать эту воду в своем доме для различных целей.
  • b) Непрямая система (система замкнутого цикла):

    • Непрямая система также известна как замкнутая система.
    • Эти системы популярны в холодных регионах, потому что они обеспечивают превосходную защиту от замерзания.
    • Эта система аналогична прямой активной системе за исключением того, что теплообменник расположен в накопительном баке.
    • Теплообменник предназначен для передачи тепла от горячей воды к холодной. Позже вы сможете использовать эту горячую воду в своем доме для различных целей.

    Ваш выбор типа устанавливаемой системы будет в основном зависеть от таких факторов, как климатические условия, потребность в горячей воде, размер системы и наличие места для размещения дополнительных компонентов и т. д.

    Какова приблизительная стоимость солнечной системы нагрева воды?

    Стоимость солнечного водонагревателя зависит от размера и типа выбранной вами системы. По данным Агентства развития энергетики Гуджарата (GEDA), приблизительная стоимость 100-литровой солнечной системы нагрева воды составляет около рупий. 22 000 (если используются плоские коллекторы) и рупий. 16 500 (при использовании вакуумных трубчатых коллекторов).

    Предоставляются ли государством субсидии на солнечные водонагреватели?

    Правительство предприняло несколько хороших инициатив в этом вопросе.В соответствии с этой инициативой правительство Индии разделило все индийские штаты на две категории: общие штаты и особые штаты. Правительство предоставляет субсидию в размере 30% от стоимости пользователям в штатах общей категории и 60% в штатах конкретной категории, то есть в холмистых штатах, северо-восточных штатах и ​​островах, ограниченных конкретными контрольными показателями. Таким образом, Пользователи должны будут оплатить стоимость после вычета государственной субсидии.

    Может ли солнечный водонагреватель сэкономить деньги и электроэнергию?

    Ну, вся цель в том, чтобы сэкономить деньги и электричество.Солнечная система нагрева воды мощностью 100 литров в день, подходящая для 3-4 человек, может сэкономить до 1500 единиц электроэнергии в год, в зависимости от качества используемой горячей воды.

    В таблице ниже приведены приблизительные показатели экономии электроэнергии и денег для типичной системы производительностью 100 литров в день, расположенной в разных регионах.

    Каков срок окупаемости солнечного водонагревателя?

    Первоначальная стоимость солнечного водонагревателя определенно высока по сравнению с доступными традиционными альтернативами.Срок окупаемости системы на 100 литров в сутки может составить

    • 3 – 4 года при замене газовых колонок электрическими.
    • 4–6 лет при замене газовых колонок. (будет зависеть от стоимости газа)

    Срок окупаемости зависит от установки, заменяемого топлива и схемы использования.

    Проблемы с солнечными водонагревателями

    Солнечные водонагреватели имеют много преимуществ, но, поскольку у любой медали есть и обратная сторона, у вас есть некоторые недостатки, связанные с тем же.Давайте обсудим некоторые из них.

    01. Что происходит в пасмурный день?

    Солнечные системы нагрева воды требуют солнечного света; основная часть производства будет происходить только в солнечных условиях. Мощность прямо пропорциональна количеству инфракрасного солнечного света, доступного в любой момент времени. Во время дождей или в пасмурные дни горячей воды не будет. Тогда потребуется использование другой традиционной энергии.

    Читайте также: Горячая вода от солнечного водонагревателя в пасмурные или дождливые дни!

    02. А если жесткая вода?

    Солнечные нагреватели коллекторного типа с вакуумной трубкой не подвержены образованию накипи благодаря гладкости стеклянной трубки. Большой диаметр труб гарантирует, что незначительное образование накипи не повлияет на эффективность системы.

    03. Что делать, если у вас есть принадлежности для ванны с высоким давлением, такие как тропический душ, джакузи или форсунки для тела?

    Большинство производителей предлагают напорные системы для арматуры для ванн высокого давления.

    04. Как без поломок интегрировать солнечный водонагреватель в существующую водопроводную систему?

    Большинство систем, доступных на рынке, очень легко установить и интегрировать со всеми видами существующих водопроводных систем без каких-либо поломок существующей водопроводной сети. Эксперт из монтажной группы Производителя посетит ваш объект и предоставит вам подробный план того, как система может соответствовать вашим требованиям.

    05. Требуются ли дополнительные газовые колонки после установки солнечного водонагревателя?

    Большинство систем солнечного нагрева воды имеют встроенную опцию резервного электропитания, поэтому в ванных комнатах не требуются другие гейзеры.

    06. Существуют ли требования по техническому обслуживанию солнечного водонагревателя?

    Конечно, есть. Солнечные водонагреватели требуют периодического обслуживания. Тем не менее, важно проверять ваш солнечный водонагреватель не реже одного раза в год, чтобы убедиться, что все компоненты находятся в надлежащем рабочем состоянии.

    Подробнее см.: Солнечные водонагреватели: Требования к стоимости и обслуживанию

    Подводя итоги, Одним из лучших способов внедрения возобновляемых технологий, которые не только рентабельны, но и безвредны, является внедрение солнечных водонагревателей.Солнечный водонагреватель — один из таких примеров, когда технология идет рука об руку с природой! Типичная бытовая солнечная система нагрева воды снижает потребность в различных традиционных ресурсах. Он сводит к минимуму расходы на электроэнергию и снижает неблагоприятное воздействие на окружающую среду, связанное с другими видами ископаемого топлива, поскольку он безопасен для окружающей среды. В настоящее время он используется во многих странах. Следует отметить, что солнечные водонагреватели особенно выгодны в районах, где электричество дорого и часты отключения электроэнергии.Таким образом, это хорошая инвестиция для вас и вашей семьи.

    ( Мы получаем комиссию за продукты, приобретенные по некоторым ссылкам в этой статье )

    Отказ от ответственности
    Продукты, показанные/рекомендованные выше в статье, предназначены только для ознакомления/понимания. Из-за Covid-19 все сторонние партнерские программы были остановлены, поэтому продукт может быть недоступен для покупки. Мы в Gharpedia не продаем эти предметы напрямую. Следовательно, Gharpedia не несет ответственности за доставку этих товаров.В этот период мы просим вас сотрудничать с нами до дальнейшего уведомления.

    Махадев Десаи является основателем и генеральным директором gharpedia.com и SDCPL, ведущей консалтинговой фирмы по дизайну, имеющей сильное присутствие в стране. Он имеет степень в области гражданского строительства (BE) и права (LLB) и имеет богатый 45-летний опыт работы. Помимо того, что он является главным редактором, он также является наставником команды GharPedia. Он связан со многими профессиональными организациями. Он также является соучредителем 1mnt.in — первого в отрасли программного обеспечения для выставления счетов подрядчикам.Он ненасытный читатель, отредактировал 4 книги и является пионером движения чтения книг в Гуджарате, Индия.

    Продемонстрируйте свои лучшие разработки

    Навигация по записям

    Больше из тем

    Используйте фильтры ниже для поиска конкретных тем

    Пермакультура, пошаговое изменение, часть III — Солнечное водонагревание: изменение и сохранение

    Добро пожаловать в мой процесс пермакультуры «Шаг за шагом».

    Мы изучали использование пассивного солнечного отопления вокруг дома; теперь пришло время для солнечного водяного нагрева.

    Нагрев воды солнечным коллектором может быть таким же простым, как наполнение прозрачной ПЭТ-бутылки водой и оставление ее на солнце, тем не менее, эффективность и высокая производительность являются результатом точного проектирования и внимания к деталям.

    Прежде чем принять решение о переходе с электрической или газовой системы на солнечную, вы должны узнать несколько вещей, чтобы развеять мифы и узнать правду о солнечном нагреве воды.

    Во-первых, вы должны знать, что хотя греющая энергия солнца всегда присутствует в течение дня, в пасмурные дни интенсивность может резко падать, и если у вас несколько дней без прямого солнечного света, ваша вода может быть нагрета не более чем на на 10°C выше температуры водопроводной воды.

    Эту проблему можно легко решить с помощью различных систем; все зависит от того, насколько хардкорным вы хотите быть в отношении энергопотребления. В моем случае, с тех пор, как я установил свой солнечный водонагреватель, я решил, что больше не буду тратить ни копейки на нагрев воды, но это вызвало несколько жалоб со стороны моей жены и детей, хотя им нравится идея иметь горячую воду для отопления. баню, не тратя ни копейки на ее отопление.

    Итак, миф состоит в том, что у вас никогда не закончится горячая вода, разве что, если у вас достаточно большая система или если у вас есть резервная система для ее поддержки.Если ваша система настроена на вашу семью (50 галлонов в день на человека) и вы купаетесь свободно, независимо от времени и потребления, вы окажетесь с холодной водой в дождливые дни, если у вас нет резервной системы.

    Во-вторых, вы должны быть осторожны с использованием воды. Если кто-то принимает ванну в 17:00, это может привести к падению температуры в системе. В зависимости от его размера это может означать, что вода будет немного холоднее или намного холоднее. Ваша семья должна знать, что солнечные системы отличаются от энергоемких водонагревателей. Очевидно, что если вы тратите много энергии, у вас будет безграничная горячая вода, поэтому вы можете тратить и принимать ванну весь день, но с пермакультурным мышлением вы можете захотеть принимать ванну только в дни с полным солнечным светом на протяжении всего дня. весь день.

    И в-третьих, в любом случае, солнечные водонагревательные системы действительно экономят энергию, и вы быстро окупите свои инвестиции. Это одна из наиболее распространенных и эффективных солнечных технологий, поэтому вы можете с уверенностью ее использовать.

    Миф гласит, что системы слишком дороги и никогда не окупятся. Это может быть правдой, если вы покупаете систему, слишком большую для вашей семьи, или если вы хотите, чтобы у вас была бесконечная горячая вода. Конечно, вы должны изменить то, как вы делаете что-то, чтобы обеспечить устойчивость. Первое, что вы должны иметь в виду, когда хотите перейти на соответствующие технологии, это то, что отходы исключены.

    Итак, приступим.

    Изменить и сохранить

    В следующих абзацах я постараюсь описать свою историю нагрева воды, от дней пожирателя энергии до дней с нулевым выбросом углерода, со всеми плюсами и минусами, связанными с ними.

    Молодой и дерзкий

    Когда я начинал строить свой дом, я был молодым и задиристым (25 лет). Я зарабатывал хорошие деньги и чувствовал себя так, будто я на вершине горы. Экономия нескольких центов и забота об энергопотреблении не были для меня приоритетом, поэтому я построил свой дом с множеством ванных комнат и горячей водой повсюду.

    Было здорово открывать все краны и получать из них обжигающе горячую воду. Наши ванны в ванной были эпическими, и мы оставались в душе столько, сколько хотели.Но потом все изменилось.

    2001 и экономический кризис

    После 11 сентября мы почувствовали удар. Наш бизнес больше не рос, и мы приобрели много долгов, основываясь на наших прогнозах роста, но эти прогнозы не включали нападение Аль-Каиды на ВТЦ.

    Итак, денег стало немного не хватать, и нам пришлось начать урезать наш бюджет и расходы, чтобы иметь возможность платить столько, сколько мы должны были заплатить. Очевидно, счет в 800 кВт/ч в месяц был слишком большим.Почти 50% из этого было нашим удовольствием от того, что в нашем распоряжении была бесконечная горячая вода. Мы должны были что-то с этим сделать.

    Наш газовый водонагреватель на пропане

    Итак, мы купили пропановый газовый водонагреватель и оставили бак неиспользованным. Конечно, еще немного молодой и задиристый, я купил самый большой и самый технологичный. Он имел электронный автоматический розжиг и производил 20 литров очень горячей воды в минуту, чего хватило почти на три душа одновременно под высоким давлением.

    Вместе с этим я закрыл в доме все краны горячей воды, в том числе стиральной машины и кухонной мойки (жене это не понравилось), но благодаря этим изменениям мы сэкономили почти 50% счетов за электроэнергию. Я был взволнован.

    Удар по водонагревателю в 5 утра, на крыше, посреди дождя

    Я ценю, что могу оглянуться назад и посмеяться над этим…

    Почему-то не знаю, газовая колонка и ее электронный искровой механизм работали только тогда, когда хотели. Я вызвал техника, который разобрал его, почистил и выставил мне много денег, но через несколько дней я снова был на крыше, пытаясь урезонить водонагреватель, в то время как моя жена прохлаждалась под холодной, как ад, водой с головой, полной пузырьки шампуня.

    Итак, разобрав его самостоятельно (я узнал из визита мастера) и проверив, что все в порядке, я расстроился и ударил по водонагревателю. Бинго! Он снова начал работать. Итак, мы узнали, что водонагреватель был своего рода садомазохистским наркоманом, и почти каждое утро нам приходилось лезть на крышу, чтобы дать газовому водонагревателю немного шлепнуть, пока он не начал работать хорошо.Гляньте на водонагреватель, весь избитый….

    Надоело S&M

    Через несколько лет мы потеряли энтузиазм по поводу использования водонагревателя, а из-за холода на улице вдобавок к дождю нам пришлось терпеть несколько дней без горячей воды, что создавало ощущение, что нам снова нужно менять системы. Итак, я начал проверять солнечные водонагреватели.

    Создание собственного солнечного водонагревателя

    Я скачал много информации по термодинамике и научился сам строить водонагреватель, что я и сделал, но почему-то оставил его на крыше без подключения более пяти лет.

    Итак, наконец, я решил купить водонагреватель со стеклянной трубкой.

    Водонагреватель My со стеклянной трубкой

    Вот и купил. Это была довольно высокая цена, но я провел некоторые расчеты и решил, что она должна быстро окупиться. Я установил его сам; Я хотел узнать, как это сделать на случай, если это тоже садомазохист.

    Первые три дня мы были опустошены. У нас было полное солнце, все (как мне казалось) было на месте, а вода была такая холодная, как будто ее вытащили из холодильника…Ну, может, на градус горячее.

    Я был озадачен. В нем не было движущихся частей, все было хорошо соединено, не было утечек, и у нас был полный солнечный свет. Моя жена была далеко не счастлива, и я опасался за свое благополучие.

    Итак, я, наконец, разобрал его и снова собрал. Я подумал, что, возможно, вакуумные трубки должны быть перевернуты, и повернул их на 180°. Эврика! Вот оно. На следующий день у нас была полная горячая вода, не потратив ни цента и ничего не шлепнув. По крайней мере, теперь я знаю, что в трубках солнечного водонагревателя должна находиться вода, а не воздух…

    Недостаточно

    Как бы мы ни были счастливы с нашим солнечным водонагревателем, мы все же не чувствовали угрызений совести и купались столько, сколько хотели. Но тут начали жаловаться последние в очереди на горячую воду. Может быть, 200 литров на семерых маловато, но это то, что я купил.

    Мои варианты обновления

    Я начал анализировать свои варианты и оценил множество из них: вернуться к порке, вернуться к тратам, добавить еще один водонагреватель, вставить сопротивление в тот, который у нас уже был, построить водонагреватель на биомассе… и т. д.

    Однажды я посмотрел на заброшенный солнечный водонагреватель, который сам построил ранее, и подумал, что могу добавить его к своей новой системе. Конечно, я мог бы повысить его и решить свою проблему, поэтому я подключил его и надеялся на лучшее.

    Лучше, но не превосходно

    После того, как я подключил новые/старые панели, я подумал, что это удвоит количество горячей воды, поэтому сказал жене: «Завтра у нас будет очень горячая вода». Когда наступило завтра, она искупалась и сказала: «Вода была та же!»

    Я вернулся, проанализировал систему и попытался выяснить, что произошло, и занялся тонкой настройкой, необходимой для лучшей работы.

    Тонкая настройка

    Если вы потеряете тепло, у вас будет более холодная вода. Любое отверстие, из которого выходит горячий воздух, является утечкой тепла, поэтому я купил пару бутылок силиконовой резины и загерметизировал каждое маленькое отверстие, из которого мог выходить горячий воздух.

    Кроме того, я закрыл каждую трубку резиновым листом толщиной 6 мм и надеялся на лучшее.

    У нас немного увеличилась горячая вода, но не так сильно, как хотелось бы.

    Машиностроение

    Я пришел к выводу, что моя самодельная солнечная панель (к сожалению) не так эффективна, как купленный мной водонагреватель с 24 полыми вакуумными трубками.

    Вы должны быть честны с собой: исследования и разработка окупаются. Мой простоват и неэффективен по сравнению с купленным.

    Тем не менее, я счастлив, что моя работа хоть немного помогает. Конечно, мне, возможно, придется изучить его больше и добавить что-то еще, чтобы получить столько горячей воды, сколько нам хотелось бы….

    Опции

    Возможно, у меня есть несколько вариантов, которые я хотел бы оценить, но добавление электричества не входит в их число. После долгих размышлений и исследований я нашел то, что скоро попробую: водонагреватель на биомассе.

    Я обнаружил, что если вы поместите определенное количество биомассы в бочку, бочку или контейнер и пропустите через нее трубку с водой, через пару недель начнется гниение, и занятые бактерии нагреют свое окружение примерно до 60 °С. Итак, это кажется подходящей системой для добавления к моей.

    Как только я придумаю его, я создам чертежи и выполню их. После этого я напишу об этом статью, чтобы рассказать вам о своем опыте…Пожелай мне удачи!

    В заключение, мы довольны нашим солнечным водонагревателем и любим его больше, чем наркомана S&M или наркомана власти.

    Солнечные водонагреватели для вашего дома — Производственная компания Rheem

    Солнечные водонагреватели для вашего дома — Производственная компания Rheem — Производственная компания Rheem

    Ближний Восток, Азия и Океания

    Выберите страну

    Соединенные ШтатыСоединенные Штаты Канада Мексика Боливия Бразилия Чили Колумбия Аргентина Азия Китай Индонезия Сингапур Филиппины Вьетнам Малайзия Ближний Восток и Африка Австралия Новая Зеландия

    Закрыть
