Как сделать скрытую электропроводку в деревянном доме?

нет

Чем привлекательна идея постройки деревянного дома? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, желание домовладельцев следовать традициям русской архитектуры. Современный рынок строительных материалов позволяет построить дом, выполненный из профилированного и клееного бруса, а также из оцилиндрованного бревна. В противовес всем преимуществам, свойственным домам, выполненным из древесины, возникает проблема с обустройством электропроводки. Вариант открытой проводки, уложенной в кабель-каналы, не всегда отвечает требованиям привлекательного дизайна внутренней отделки помещений, домовладелец сталкивается с вопросом, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы и поговорим далее.

Преимущества скрытой проводки

Бесспорными достоинствами монтажа скрытой проводки в доме из дерева являются:

  1. Отсутствие кабель-каналов на стенах, пагубно влияющих на внешний вид помещения и значительно затрудняющих процесс нанесения обоев.
  2. Минимизация риска механических повреждений кабелей и проводов электропроводки.
  3. Возможность замены кабеля, уложенного в трубе.
  4. Высокая степень электропожаробезопасности, при условии правильно выполненных монтажных работ в соответствии с требованиями нормативных документов.

Особые требования к безопасности

Скрытый

derevyannie-doma.com

Скрытая электропроводка в деревянном доме: видео, фото, правила монтажа

Чем привлекательна идея постройки деревянного дома? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, желание домовладельцев следовать традициям русской архитектуры. Современный рынок строительных материалов позволяет построить дом, выполненный из профилированного и клееного бруса, а также из оцилиндрованного бревна. В противовес всем преимуществам, свойственным домам, выполненным из древесины, возникает проблема с обустройством электропроводки. Вариант открытой проводки, уложенной в кабель-каналы, не всегда отвечает требованиям привлекательного дизайна внутренней отделки помещений, домовладелец сталкивается с вопросом, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы и поговорим далее.

Преимущества скрытой проводки

Скрытый электромонтаж в домике из дерева фото

Бесспорными достоинствами монтажа скрытой проводки в доме из дерева являются:

  1. Отсутствие кабель-каналов на стенах, пагубно влияющих на внешний вид помещения и значительно затрудняющих процесс нанесения обоев.
  2. Минимизация риска механических повреждений кабелей и проводов электропроводки.
  3. Возможность замены кабеля, уложенного в трубе.
  4. Высокая степень электропожаробезопасности, при условии правильно выполненных монтажных работ в соответствии с требованиями нормативных документов.

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ-7 и соответствия ГОСТ Р 50571.1— 2009. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства электрики деревянного дома специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Прокладка проводки в трубах

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости. Толщина ее стенок должна соответствовать сечению токопроводящих жил согласно ВСН 370-93 или СП 31.110-2003 табл. 14.1. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить замер сопротивления изоляции. Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «нг-LS». К примеру, ВВГнг-LS. Импортным аналогом является кабель NYMнг-LS.

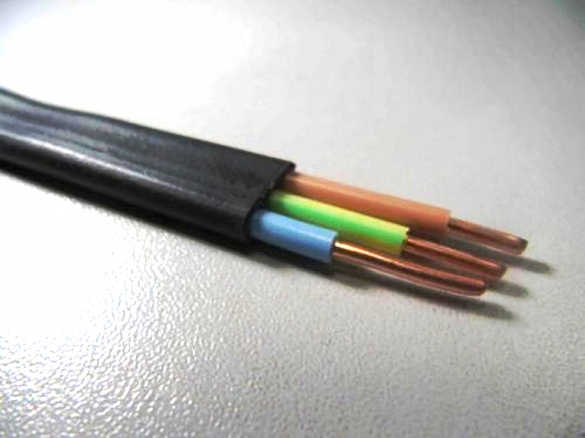

Структура кабеля NYM

Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.

Особенности монтажа

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

Для внедрения изолирующих труб в стены потребуется сверление, как в горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.

Штробы в деревянной стене



Альтернативный вариант – проводка по перекрытию. Можно ли избежать столь трудоемкого процесса, связанного со ставкой труб в стены? Многие домовладельцы при обустройстве скрытой электрики деревянного дома практикуют прокладку проводки по потолочному перекрытию в чердачном помещении. Требования противопожарной безопасности для этого способа электромонтажа остаются те же, электромагистраль на чердаке изолируется металлическими трубами или лотками, лишь только спуски к выключателям и розеткам осуществляются по штробам или вертикальным сверлениям в стенах, как показано на фото ниже:

Монтаж проводки по потолку

Еще один вариант — скрытая проводка в штукатурке. Можно пойти по самому простому пути и уложить электропроводку между слоями штукатурки. Способ примитивный и не затратный, но весьма не безопасный. Штукатурка активно впитывает влагу, а также со временем растрескивается, отчего теряет свои изоляционные свойства.

Полезная информация

Для прокладки скрытой проводки по дереву специалисты рекомендуют кабель NYM, разработанный в Германии, с трехслойной изоляцией из негорючего материала. Также можно использовать отечественный кабель ВВГнг-LS.

Негорючий проводник

Домашняя электросеть должна иметь систему изоляции типа TN-S или TN-C-S, которые дают возможность заземлить металлические трубы, лотки, короба и коробки.

TN-C-S

Распределительный щит лучше оборудовать дифференциальными автоматами, обеспечивающими защиту от токов короткого замыкания, а также обладающими функциями УЗО.

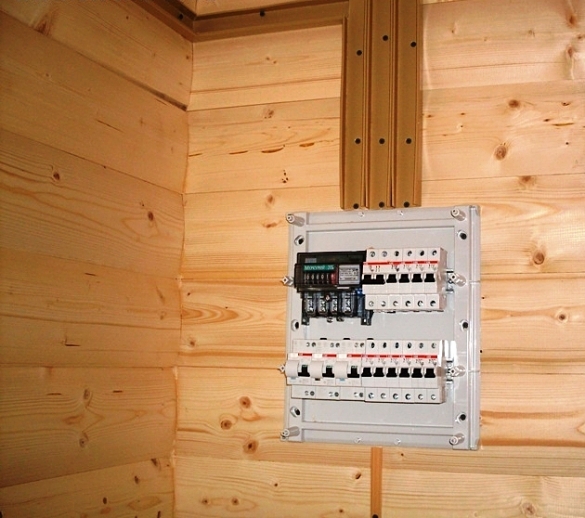

Электрощиток на стене

Использование медных труб обойдется гораздо дороже, но их гораздо легче выгибать и задавать нужный профиль. В зависимости от обстановки можно использовать сочетание скрытой проводки с открытой.

Напоследок рекомендуем просмотреть видео инструкции, на которых наглядно рассмотрены правила монтажа, а также ошибки, которые не следует допускать при прокладке электропроводки в доме из дерева:

Установка розетки в деревянную стену

Типичные ошибки

Теперь вы знаете, как может быть выполнена скрытая электропроводка в деревянном доме своими руками. Надеемся, наши советы по монтажу, а также предоставленные правила и требования помогли вам понять всю сущность работ!

Материалы по теме:

samelectrik.ru

Проводка в деревянном доме - скрытая и открытая (ретро)

проводка в деревянном домепроводка в деревянном доме

Содержание статьи:





Деревянные дома, не смотря на обилие строительных материалов, пользуются устойчивым спросом. Строительство загородного дома или дачи из этого материала сопряжено с определенными сложностями и не последняя из них проводка в деревянном доме. При ее прокладке необходимо строго руководствоваться Правилами установки электромонтажа и требованиями, которые собраны в Своде правил противопожарной защиты.

И надо понимать, что это не прихоть. Любое отступление от требований, изложенных в этих документах, может привести к необратимым последствиям.

Принимая решение о прокладке проводки в деревянном доме своими руками, домовладелец должен знать и осознавать, что деревянный дом источник повышенной пожарной опасности.  Соответственно к прокладке силовой сети предъявляются совершенно другие требования, существенно отличающиеся от тех, которые применимы в городской квартире.



Основные требования к электропроводке в деревянном доме

Сухая статистика говорит о том, что большая часть возгораний, которые возникают в домах, построенных из дерева, прямо связаны с неправильным выполнением работ по обустройству электрической проводки или ее неверной эксплуатацией.

выбор силовых кабелейвыбор силовых кабелей

Главное требование – это правильный выбор силовых кабелей. Они должны не только выдерживать требуемые нагрузки, но и иметь как минимум запас 30% запас прочности.

Кабели должны быть защищены специальной оболочкой, которая изготовлена из негорючих материалов и способна противостоять различным механическим воздействиям.

Электрическая сеть должна быть максимально спрятана, но вместе с тем все соединения должны быть доступны. Это необходимо для того, что бы при необходимости, можно было выполнить осмотр или мелкий ремонт.

Кроме этого, при монтаже электрической сети надо обязательно учитывать методы соединения проводов из алюминия и меди. Требования к проводке говорят и том, что необходимо устанавливать УЗО. Это устройство будет отключать подачу электричества в случае возникновения нагрузки.

Еще одно требование гласит о том, что для потребителей с высокой мощностью необходимо обустроить отдельную ветку. Она понадобится для подключения стиральной или посудомоечной машины, электрического духового шкафа и пр.

Монтаж электрической проводки в доме, построенном из древесины, должна быть выполнен в специальных гофрированных рукавах, которые можно приобрести в магазинах, которые продают кабели, провода и пр. Эти рукава подбирают под провода исходя из их назначения. Например, провода, используемые в бытовых целях, могут быть уложены в гофрированные рукава, выполненные из полимерных материалов.



Выбор провода и устройств

Выбор проводаВыбор провода

Перед тем как выбрать провод с помощью, которого будет создаваться электрическая сеть в доме, построенном из дерева необходимо подсчитать количество потребляемой мощности. То есть необходимо просуммировать мощность всех установленных в доме приборов, работающих от электричества. Но при этом необходимо помнить о том, что правила установки электромонтажа (ПУЭ), определяют то, что кабель, выполненный из меди, который будет использован для создания домашней сети, не должен быть меньше 2,5 кв. мм в поперечнике. Это полностью соответствует диаметру в 1,8 мм. Он должен выдерживать нагрузку порядка 16 А. Это позволяет спокойно выдерживать  длительный ток для проводов из меди, до 3,5 кВт.

При сборе информации необходимо учитывать то, что не все приборы работают одновременно.

Скрытая проводка в деревянном доме

Почему, большая часть домовладельцев предпочитает установку скрытой электрической проводки? Ответ лежит на поверхности — эстетикой. На стенах нет никаких проводов, розетки и выключатели спрятаны в стены и это не доставляет ни каких сложностей при проведении отделке стен и при расстановке мебели. Но это не самое главное, грамотно выполненная прокладка кабеля в деревянном доме снижает вероятность возникновения возгорания.

Скрытая проводка в деревянном домеСкрытая проводка в деревянном доме

Кроме вышеперечисленного скрытая проводка в деревянном доме предоставляет домовладельцу определенные преимущества, например:

  • высокая ремонтопригодность;
  • низкий риск механического повреждения провода;
  • арматура (розетки, выключатели) не собирают на своей поверхности пыли.

Но наличие такой проводки представляет собой определенную опасность.  Дело в том, что домовладелец не может постоянно наблюдать за состоянием проводки и проводить своевременное обслуживание и ремонт участков провода, которые подверглись старению и разрушению. Кроме того, могут возникнуть сложности при подключении новых точек подключения.

При выполнении скрытой проводки, домовладелец понесет дополнительные расходы на приобретение дополнительных материалов, необходимых для сокрытия проводов и углубления в стены арматуры.

Открытая проводка в деревянном доме

Перед тем как начать работы по прокладке электрической проводки необходимо провести подготовку. То есть, надо заранее разметить месте где буду устанавливаться розетки, выключатели, осветительные приборы, щиты и другое оборудование. Выбрать метод проведения проводки. Открытая проводка в деревянном доме может быть выполнена несколькими способами.

Открытая проводка в деревянном домеОткрытая проводка в деревянном доме

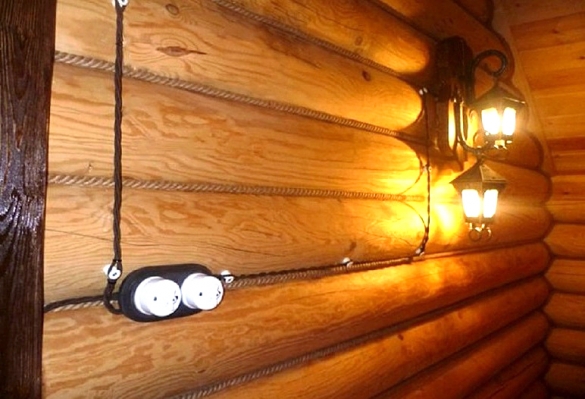

На роликах, выполненных из фарфора или изоляторах. Так уложена проводка в старых домах. Для укладки проводов можно использовать гофру или трубы выполненные из ПВХ, в металлической гофре или трубах. Кроме того, при выполнении этих работ применяют короба и кабель-каналы, так же выполненные из ПВХ.

Внутреннюю проводку, называют – ретро.

Выбор сечения кабеля и его подключение

Выбор сечения кабеляВыбор сечения кабеля

 Диметр кабеля для проводки, выбор сечения можно, используя два метода – по установленной мощности и по объему потребления рабочего тока. Кстати, последнюю цифру можно также найти в паспорте или руководстве по эксплуатации. Если таких данных нет в технической документации, данные о потребляемой силе токе можно получить, выполнив замеры с применением амперметра.

Выбор сечения кабеляВыбор сечения кабеля

Важно! Выполняя расчет установленной мощности, желательно учесть возможность увеличения количества бытовой техники в доме сделать определенный запас, как правило, он лежит в пределах 30% от установленной мощности. Это позволит в дальнейшем избежать переделки силовой сети в доме или квартире.

Существует прямая зависимость между потребляемым током и диаметром провода, по которому этот ток будет подаваться.

Рассмотрим пример. Предположим, что утром, собираясь на работу, жилец включает чайник, печку, кофеварку. Объем потребляемого тока в это время составит сумму мощностей, которые потребляют эти приборы. В нашем случае она составит 7+8+3=18 А. если учитывать то, что работает холодильник, телевизор и пр., то общая мощность составит порядка 20-25 А.

Выбор розеток и выключателей

Выбор розеток и выключателейВыбор розеток и выключателей

Для установке в доме, должны быть использованы только те приборы, которые для этого предназначены.

Монтажные работы пошаговая инструкция

Монтажные работыМонтажные работы

Перед проведением монтажа открытой проводки необходимо выполнить разметку ее проведения. Разметке подлежат не только линии прокладки проводов, но и места установки электроарматуры. Эта работа требует вдумчивого отношения, в противном случае все будет необходимо переделывать.

Вход электрической линии в дом

Самостоятельно подведение кабеля от ЛЭП в дом, самому лучше не выполнять. Это должны сделать специалисты из местной энергоснабжающей организации, именно они уполномочены выполнять работы подобного типа. Если будет обнаружено самостоятельное подключение, то высока вероятность привлечения к административной ответственности.  Кстати, это касается и воздушного подключения, и подземного.

Вход электрической линии в домВход электрической линии в дом

Подводка электричества по воздуху хороша тем, что этот способ не требует больших затрат времени и денег. Но, к сожалению, не все дома могут быть подключены таким способом. Ввод силового провода должен быть выполнен на высоте не меньше чем 2,75м. Если высоты недостаточно, на стене должен быть установлен электрический щиток, с вмонтированным в него устройством УЗО.

Установка распределительного щитка

Распределительный щиток фиксирую на стене при помощи саморезов. В нем должны быть установлены DIN-рейки, на которые будут установлены все устройства. Монтаж должен выполняться в соответствии с заранее подготовленной схемой.

Установка распределительного щиткаУстановка распределительного щитка

В щитке устанавливают автоматы, УЗО и электрический счетчик. Все приборы установленные в счетчике должны быть подписаны.

Укладка кабеля

Укладка проводов через стены должна выполняться только через специальные гильзы.  Они могут быть выполнены из полимеров или металла. Для их установки необходимо проделать отверстия по размеру гильзы. Ее необходимо установить таким образом, что бы торцы выступали на 1 сантиметр от стены. После того, как гильза установлена в стену, на ее края необходимо надеть защитные втулки, которые будут предохранять провода от повреждения.

Укладка кабеляУкладка кабеля

После того, как установлены приспособления для проведения проводов, можно выполнять укладку проводов в соответствии с заранее размеченной трассой.

Для открытой проводки целесообразно использовать негорючий кабель.

Монтаж распределительных коробок

В местах, где планируется разведением проводки к точкам подключения необходимо устанавливать распределительные коробки. их выполняют из полимерных, огнестойки материалов. К стене их фиксируют с применением саморезов или другого крепежа.

Монтаж распределительных коробокМонтаж распределительных коробок

Установка выключателей и розеток

При проведении открытой проводки можно использовать только те выключатели и розетки, которые для этого предназначены. Под ними должно быть установлено негорючее основание, на которые в последствие и устанавливают необходимые приборы.

Установка выключателей и розетокУстановка выключателей и розеток

Установка осветительных приборов

Установка осветительных приборовУстановка осветительных приборов

Установка заземления (ЗУ)

В установленном щитке шина РЕ выполнят задачи главной заземляющей шины. К ней должны быть подключены все повторные заземляющие устройства.

Установка заземления в деревянном домеУстановка заземления в деревянном доме

ЗУ (заземляющее устройство) должно быть установлено в земле, недалеко от стены дома.

Это устройство представляет собой несколько металлических прутков с диаметром 16 мм и длиной порядка 3 метров. Их сваривают между собой при помощи стальной полосы 40х4 мм. Эта же полоса должна использоваться для подключения к щитку установленному в доме. Для подключения ЗУ используют одножильный провод, диаметр которого должен быть не менее диаметра кабеля, который смонтирован на входе в дом.

Конструкцию, установленную в землю, окрашивать запрещается.

По окончании установки ЗУ необходимо проверить электрическое сопротивление. Оно не должно быть больше чем 8 Ом для сети 220 В и 4 Ом для сети 380 В.



Видео по теме проводка в деревянном доме



1 проводка в деревянном доме



2  Монтаж скрытой проводки в деревянном доме



3 Выбор сечения кабеля

derevyannyydom.ru

Скрытая проводка в деревянном доме: монтаж, кабель канал

Идея строительства частного дома или дачи из дерева очень привлекательна для многих людей.

Деревянный дом

Популярность таких жилых объектов не утрачивает своей актуальности многие тысячи лет. Древесина, как строительный материал, обладает рядом несомненных преимуществ: экологической чистотой, способностью создавать комфортный микроклимат, простотой монтажа и многими другими достоинствами. Правда, есть одно но! Дерево горючий строительный материал и это очень серьезный недостаток, требующий четкого соблюдения всех противопожарных мер.

Пожар

По статистике, больше половины всех пожаров в деревянных строениях происходит по причине выхода из строя электропроводки. Короткое замыкание, воспламенение изоляции и вот ваш дом объят пламенем, а потушить горящую древесину очень трудно! Зачастую такие негативные события возникают в результате несоблюдения элементарных требований и норм к электромонтажу разводки, механическому повреждению изоляционного слоя кабельных изделий, и очень часто в случае превышения общей мощности нагрузки на сеть энергоснабжения. Все это касается любых видов электрической разводки в жилых строениях из древесины.

Открытая электроразводка

Открытая разводка внутренних электрических сетей, уложенная в пластиковые кабель-каналы в деревянном доме или на даче, наиболее предпочтительный вариант электрификации таких объектов. В этом исполнении, электропроводка всегда на виду и при аварийных ситуациях можно принять экстренные меры по их устранению. Но такой вариант не всегда устраивает владельцев недвижимости. С эстетической точки зрения и привлекательности интерьера помещения, открытая электроразводка — это «прошлый век», если она, конечно, не является обязательным элементом ретро-дизайна. В этой статье мы ответим на вопрос, как правильно осуществить электромонтаж скрытой разводки в деревянном жилом или бытовом строении, соблюдая все требования и нормы ПУЭ (правил устройства электроустановок).

ПУЭ

Важно! Большинство специалистов не рекомендуют выполнять монтаж скрытой электроразводки по легко воспламеняемым конструкциям, к которым относятся и деревянные строения. Однако, если четко следовать всем нормативным документам, то такой тип электрической проводки в строениях из дерева не несет никакой опасности!

Правила монтажа

Скрытое устройство электрической проводки в зданиях из древесины довольно сложный и дорогостоящий процесс. При выполнении монтажа необходимо строго соблюдать меры противопожарной безопасности, требования ПУЭ и ГОСТА Р50572 1–93. Если вы не имеете опыта в проведении таких работ, то лучше нанять соответствующего специалиста-электрика, а не пытаться выполнить их собственными силами. Такой подход может привести к непредсказуемым результатам и даже к полной потере объекта недвижимости! Но и работу наемного исполнителя следует контролировать, а для этого нужно знать элементарные нормы электромонтажа скрытой разводки на объектах, построенных из древесных материалов.

План-схема

Перед проведением работ необходимо выполнить проектирование принципиальной и монтажной схемы электрической сети по строению. В ней следует указать точную трассу прокладки электрических кабелей и проводов с привязкой к конструктивным элементам объекта, наметить места расположения электрощита, выключателей питания, электрических розеток и других необходимых элементов энергосети. Нормативный документ ПУЭ регламентирует все эти работы и им необходимо руководствоваться в обязательном порядке. После составления детального плана, его лучше согласовать со специалистом энергетической компании, обслуживающей район нахождения недвижимости, хотя действующее законодательство и не предусматривает этого.

Проэктирование

После разработки схемы, можно приступать к монтажу скрытой проводки в деревянном строении. Этот процесс весьма трудоемкий и требует больших финансовых вложений, но красота, как говорится, требует жертв. Правда, затраты зависят от типа проекта объект. Если дом построен из бруса или бревна, то они выше, если конструкция каркасная, то соответственно ниже. В любом случае это недешевое удовольствие, по отношению к устройству открытой проводки в кабель-каналах. Ниже мы дадим ответ на следующие вопросы: что можно, а что нельзя делать при монтаже разводки, как выбрать материалы для выполнения работ и так далее.

Как нельзя монтировать электропроводку

Правила устройства электроустановок (ПУЭ) устанавливают полный запрет на монтаж электропроводки непосредственно по деревянным поверхностям здания! Тем более ее нельзя прикрывать отделочными строительными материалами, склонными к воспламенению. Не следует надеяться на высокое качество изоляционного слоя современной кабельной продукции, так как она может быть повреждена в результате различных негативных процессов и реакций, протекающих в установленных кабель-каналах. К таким воздействиям можно отнести перепады температуры, накопление влаги и пыли, а также микротрещины в изоляции. Все это может создать ситуацию, при которой существует возможность пробоя между проводниками, что чаще всего приводит к возгоранию изоляции с последующим воспламенением древесины.

Нарушения

Внимание! В соответствии с пунктом 7.1.38 ПУЭ скрытая электрическая проводка в домах из древесины не должна соприкасаться с деревянными поверхностями, а также укладываться в пластиковые гофры и короба без защиты этих конструкций специальными материалами. Несоблюдение этих норм может привести к пожару.

Использование пластиковых гофр и труб запрещено на основании следующих факторов: низкая механическая прочность, возможность повреждения грызунами, плохая устойчивость к огню. К тому же в этих конструкциях может накапливаться древесная пыль, которая склонна к самовозгоранию. Даже металлические гофрированные рукава не способны защитить строение от возгорания при коротком замыкании в скрытой электропроводке. Толщина их стенок небольшая и они не смогут выдержать высокую температуру электрической дуги. Кабель-каналы для скрытой проводки в деревянных строениях должны выдерживать короткое замыкание без прогорания стенок в течение длительного времени. Этим характеристикам в полной мере соответствуют стальные, а также медные трубы и короба.

Проводка

Конечно, правила устройства электроустановок — это очень консервативный регламентирующий документ. Современная реальность вносит свои коррективы и многие застройщики не соблюдают правила устройства скрытой электропроводки в зданиях из дерева. Мотивируют они это тем, что автоматика защитит от любых аварийных ситуаций, что типично для зарубежных стран. Но живем в России и должны руководствоваться нашей нормативной базой. Консерватизм в такого рода документах позволяет избежать серьезных аварий, с жертвами и уничтожением недвижимости. Помните об этом!

Как правильно выполнить монтаж

Существует множество вариантов монтажа скрытой разводки электрической сети в деревянном доме или на даче, но только некоторые из них удовлетворяют нормам ПУЭ. Процесс проектирования и проведения электромонтажных работ должен полностью соответствовать требованиям как этого документа, так и нормам противопожарной безопасности. Скрытая электроразводка в строениях из бревна и бруса прокладывается в специальных кабель-каналах, которые способны локализовать воспламенение изоляции внутри себя. Они укладываются в штробы, прорезанные в древесине и обработанные огнеупорными материалами. Для каркасных конструкций технология проще: кабель-каналы размещаются в пустотах конструктивных элементов строения.

Монтаж

Лучшими изделиями для защиты проводов и кабелей, спрятанных в штробах и пустотах конструкций из дерева, считаются металлические короба и трубы. Такие кабель-каналы не нуждаются в дополнительной огнеупорной изоляции. Для гофрированных рукавов и коробов из негорючих полимерных составов необходимо предусмотреть круговую защиту от соприкосновения с древесиной, изготовленную из несгораемых прокладок, с минимальной теплопроводностью. В качестве материала для их установки можно использовать асбест, бетон, алебастр или цементную штукатурку. Толщина защитной прокладки рассчитывается исходя из мощности электропроводки и технических характеристик кабелей и проводов.

Металлические трубы

Самый надежный вариант монтажа электрической разводки, полностью соответствующий требованиям ПУЭ, в строениях из древесины — это прокладка проводов и кабелей в металлических защитных оболочках, трубах и коробах из меди или стали. Медные трубы легко изгибаются и режутся даже без использования специнструмента, что очень важно при монтаже разветвленной внутренней сети электроснабжения. Использование труб из стали более трудоемкий процесс, требующий высокой квалификации исполнителей и применения специальных инструментов.

Важно! Выполняя прокладку скрытой электрической проводки в металлическом коробе или трубе, мы решаем сразу две важные технологические задачи: защищаем провод или кабель от различных механических повреждений, а также исключаем возможность возгорания деревянного здания в случае короткого замыкания!

Общие требования к электромонтажу

Линию разводки, в обязательном порядке, нужно вести с выполнением всех требований ПУЭ. Количество изгибов, разветвлений и поворотов должно быть минимальным. В тех точках конструкции здания, где невозможно проложить прямую трассу, необходимо устанавливать коробки разветвления. При монтаже этих элементов электропроводки, запрещено закрывать их любыми интерьерными конструкциями, чтобы обеспечить свободный доступ к ним в любой ситуации. Без разветкоробок невозможно правильно выполнить трассировку электропроводки, так как ответвления от основного кабеля необходимо выполнять под прямым углом, без скруток и перегибов.

Коробка

Трубы и короба электрической скрытой разводки в деревянном здание заглубляются в конструктивные элементы так, чтобы ни в коем случае не ослабить несущую способность строения. Подбор кабель-каналов выполняется исходя из конструктивных особенностей и площади сечения проводов. Кабель, уложенный в защитную оболочку, должен занимать не более 40% ее внутреннего пространства, а также без проблем протягиваться по всей длине трубы или короба до ближайшей разветкоробки. Если участок электропроводки состоит из нескольких токоведущих проводников, то пропорции должны быть такими же.

Внимание! Руководствуясь пунктом 522.3.2 нормативного документа ГОСТ Р 50571.15–97 в местах возможного накопления сконденсированной влаги, кабель-каналы необходимо укладывать с уклоном и устанавливать технологические заглушки для ее слива. Конденсат может вызвать короткое замыкание!

Выбор проводов и кабелей

После проектирования и трассировки линии электроразводки, определения мест размещения каждого узла необходимо подобрать марки кабелей и проводов, которые будут укладываться в кабель-каналы. Для зданий из древесины рекомендуется использовать следующую кабельную продукцию.

  1. Силовой кабель ВВГ. Это кабель с медными монолитными жилами, количество которых может доходить до пяти штук. Каждая жила имеет собственную ПВХ изоляцию определенного цвета, что позволяет упростить монтаж электропроводки. Кабель имеет общий внешний изоляционный слой, изготовленный из гибкого полимера. Изделие выпускается как в круглом, так и в плоском исполнении.Кабель
  2. Силовой кабель NYM. Это импортный аналог ВВГ с монолитными токоведущими жилами из меди и трехслойной изоляцией. Выпускается только в круглом исполнении. Конструктивная особенность изделия заключается в том, что каждая жила покрыта собственной разноцветной изоляцией, весь пучок жил залит дополнительным изоляционным слоем, а сверху вся конструкция заключена в оболочку из ПВХ.Кабель2

Конечно, при устройстве скрытой проводки в деревянном здании можно использовать и другие подходящие марки проводов и кабелей, но следует знать, что количество жил в используемых изделиях должно быть не менее трех единиц. Это обязательное требование ПУЭ, так как вся электропроводка должна иметь контур заземления.

Выключатели и розетки

В местах расположения розеток и выключателей необходимо высверливать специальные гнезда под монтаж металлических коробок. Монтажные коробки под выключатели и розетки, а также распределительные коробки, устанавливаются по специальной технологии, предусматривающей надежное соединение этих элементов сети с кабель-каналами. Качественный контакт очень важен, так как всю конструкцию кабель-каналов и других частей желательно заземлить. Существует несколько способов крепления труб и коробов к коробкам, но самый надежный — это пайка или сварка. Неплохими показателями обладают и резьбовые соединения.

Розетки

Внимание! Части электрического кабеля или проводов необходимо отрезать такого размера, чтобы в монтажных и распредкоробках создавался некоторый запас по длине этих комплектующих, который необходим при коммутации и в других случаях.

Проводка2

Если кабель-каналы изготовлены из медных труб, то концы изделий при вводе в металлические коробки распределения и монтажа элементов сети необходимо качественно развальцевать. Стальные трубы монтируются через резьбовое соединение. Максимальная плотность соединения обеспечивается гайками. Вся конструкция кабель-каналов и металлических коробок должна обеспечивать защиту скрытой электропроводки по классу IP — 54, что исключит попадание пыли и воды на кабели и провода. Выполнение всех этих требований обеспечит надежность электропроводки и исключит возможность возникновения пожара. Ниже мы рассмотрим все этапы монтажа скрытой проводки в деревянном доме.

Этапы электромонтажа скрытой разводки

Следует еще раз заметить, что прокладка скрытой сети энергоснабжения в доме из древесины должна выполняться в специальных металлических кабель-каналах, распределительных и монтажных коробках. Технология такой скрытой разводки делится на следующие этапы.

  1. Выполняется подготовка трассы для размещения кабель-каналов, распределительных и монтажных коробок. С помощью инструмента по дереву прорубаются или высверливаются штробы, монтажные места под элементы сети и межкомнатные переходы. Для каркасных домов процесс сразу начинается с монтажа кабель каналов в незаполненных пустотах конструкции.
  2. Кабель-каналы (трубы или короба) подготавливаются к монтажу. Режутся на необходимые куски согласно монтажной схеме, зачищаются и при необходимости на них нарезается резьба. Также проходят подготовку межкомнатные гильзы и другие элементы сети: распредкоробки оснащаются клеммными планками, а все другие комплектующие очищаются от загрязнений.Кабель-каналы
  3. Производится установка распределительных и монтажных коробок, гильз межкомнатных переходов, труб или коробов кабель-каналов, их стыковка и закрепление в штробах или других пустотах конструкции. Трубы крепятся хомутами, подобранными под размер кабель-каналов, или утапливаемыми в древесину специальными металлическими накладками.
  4. Самый ответственный этап монтажа — это протяжка кабелей и проводов в кабель каналы и их подключение. После протяжки необходимо проверить целостность жил и изоляции при помощи тестера, только после этого можно подключать проводку к элементам сети, ориентируюсь по цвету изоляции жил.

После выполнения всех работ необходимо проверить их качество. Простая проверка с помощью тестера или лампочки-пробника — это не самый подходящий вариант. Лучше пригласить специалиста с соответствующей аппаратурой, который наделен полномочиями выдачи официального документа поверки электропроводки. Этот сертификат позволит вам не только спокойно пользоваться электрической сетью, но и избежать проблем с контролирующими органами. Экономить на этой процедуре не следует, так как стоимость бытовой техники, которая может выйти из строя по причине короткого замыкания, намного превосходит затраты на такую проверку! На последнем этапе вся конструкция скрытой проводки закрывается декоративными или иными элементами.

Тестер

Заключение

Теперь вы в курсе, как выполнять монтаж скрытой электропроводки на любом объекте, построенном из древесины. Электрификация частного дома или дачи, построенных из натуральной древесины — это довольно сложный, дорогостоящий и очень трудоемкий технологический процесс. Если вы обладаете опытом и профессиональными навыками, позволяющими выполнить такие работы, то смело беритесь за монтаж электроразводки. В противном случае лучше пригласит специалиста со стороны, который выполнит все работы в соответствии с нормами и стандартами, а проконтролировать его действия вы вполне сможете, если внимательно прочитали статью!

Видео по теме

profazu.ru

Скрытая электропроводка в деревянном доме

Трудно переоценить значение электричества в современном доме. Свет, тепло, работа инженерного и бытового оборудования — всё завязано на электричестве. Поэтому уровень комфорта полностью зависит от бесперебойной и, что немаловажно, — безопасной работы электросети. Любой недочёт или ошибка, допущенная при монтаже электрооборудования и электрической проводки, может привести к печальным последствиям — возгораниям или пожарам.

Особенно актуальна тема правильного монтажа электропроводки для деревянных домов, т.к. из-за разночтений в толковании ПУЭ (Правила Устройства Электроустановок) и СП (Свода Правил) возникает путаница и масса споров. Поэтому в рамках данной статьи мы ответим на следующие вопросы:

  • В чём заключаются базовые принципы монтажа электропроводки в деревянном доме.
  • Как смонтировать электропроводку в соответствии с правилами ПУЭ и СП.
  • Технические особенности монтажа скрытой электропроводки.

Базовые принципы монтажа электропроводки в деревянном доме

Дерево — это общестроительный материал с многовековой историей. Из него строят как небольшие гостевые домики, так и коттеджи большой площади. При всех достоинствах как деревянных, так и каркасных домов, основу которых составляют деревянные стойки, многие полагают, что такие строения обладают повышенной пожароопасностью. При этом упускается один важный момент.

Независимо от того, из чего построен дом — кирпич, газобетон, брус или оцилиндрованное бревно, в первую очередь горит мягкая мебель, шторы, занавески, предметы интерьера, бытовая техника и т.д. Т.е. — «начинка» дома, сделанная из сгораемых материалов.

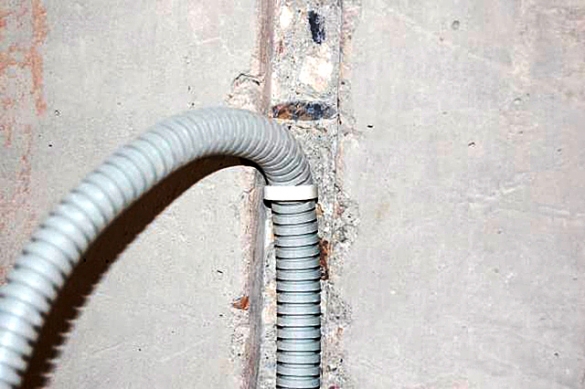

При этом в каменном доме электропроводка, идущая от распределительного щита к потребителям, монтируется в несгораемом материале. Например, кабель закладывается в штробы, которые затем заделываются и штукатурятся.

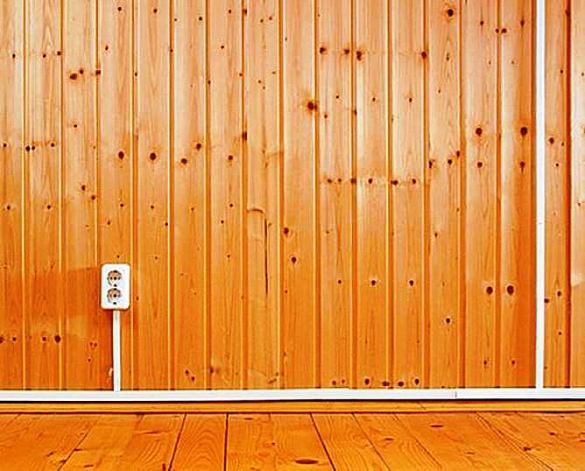

В деревянном доме застройщик оказывается перед сложным выбором — делать наружную электропроводку, вести кабель внутри деревянных стен или между стоек каркаса.

Если в первом случае электропроводка оказывается на виду, что влияет на скорость обнаружения нештатной ситуации (например, перегрева кабеля), то во втором варианте она скрыта за облицовкой или в деревянном массиве. Соответственно, что происходит с кабелем — непонятно. Отсюда страхи и сомнения застройщика: «А вдруг что-то случится с электропроводкой? Загорится она или нет?».

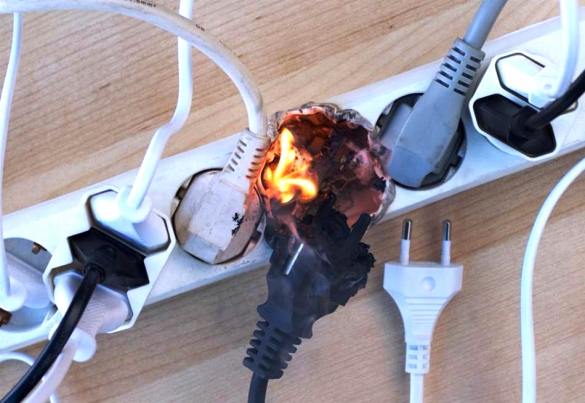

Практика показывает, что «слабым» местом в электросети является не сам кабель (не рассматриваем случаи грубейшего нарушения монтажа, использование кабеля с заниженным сечением, на который «повесили» большую нагрузку, «скрутки» на изоленте на трассе, чтобы срастить кабель), а места соединений — распаечные коробки, выводы для подключения потребителей, т.е. розетки, выключатели и т.д.

Современные силовые кабели, например, с аббревиатурой ВВГнг, не поддерживают горение.

Тем не менее, постоянно ведутся споры, где безопаснее вести кабель — снаружи или внутри стен. Есть мнение, что если проложить проводку по стене, это даст нам время увидеть и среагировать на аварийную ситуацию и принять правильное решение, как действовать дальше. Тушить пожар или эвакуироваться.

Проще говоря, почувствовать запах дыма сразу, а не потом, когда пламя уже перекинется на элементы конструкции. Что касается электропроводки, смонтированной в стене, даже в стальной трубе, то от пожара это тоже может не спасти.

Первое, о чём следует подумать при монтаже электропроводки – это грамотный расчёт всех сечений кабеля и выбор электротехнического оборудования для защиты. Т.е., образно говоря, нет смысла ставить автомат защиты на 100 А на провод сечением в 0.75 кв. мм с расстоянием до потребителя в километр.

Отсюда — безопасная электрическая сеть — это сбалансированная система, где каждый элемент, начиная от автоматов защиты и заканчивая сечением и длиной кабеля, а также конечным потребителем, подобраны друг к другу. Надеяться на то, что протянув кабель через металлическую трубу в условной деревянной стене, мы уже обезопасили себя от пожара — заблуждение. На самом деле, мы решили лишь часть сложной задачи, о которой будет рассказано ниже.

ПУЭ и СП: нормативы и правила монтажа электропроводки в деревянных и каркасных домах

Итак, ещё раз повторим, что мы оставили за рамками данной статьи наружный монтаж электропроводки в кабель-каналах. Также не рассматриваем т.н. ретро проводку. Этот вариант как по дизайну, так и по финансовой составляющей подходит далеко не всем.

Поэтому ставим задачу – необходимо смонтировать скрытую электропроводку в деревянном или каркасном доме безопасным и регламентируемым способом. С чего начать?

На первый взгляд кажется, что всё просто — надо открыть ПУЭ (издание седьмое от 08.07.2002) и прочесть пункт 7.1.38, где сказано:

Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются, как скрытые электропроводки, и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов — выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

Теперь открываем документ для каркасостроителей, а именно СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». Читаем пункт 13.5.1:

Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.

И пункт 13.5.2:

Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.

  • Кабель — это два и более изолированных проводника, объединённых воедино и покрытых изоляцией.
  • Провод — это одножильный или многожильный имеющий или не имеющий изоляцию проводник.

Соответственно: из-за разночтений ПУЭ с СП и размытости формулировок в ПУЭ, у многих пользователей появляется вопрос — как правильно смонтировать электропроводку по горючим материалам. Как предписано в ПУЭ — проложив её в стальной трубе. Или как написано в СП — используя кабель, нераспространяющий горение, без дополнительных защитных оболочек.

Рабочие могут, монтируя гипсокартон или что-то сверля, пробить незащищённый кабель саморезом или гвоздём. Изоляцию кабеля может повредить острая кромка металлического профиля. Кабель могут прогрызть (как вариант) крысы или мыши. Кроме этого, скопление древесной пыли при искре или пробое изоляции может привести к быстрому распространению пламени внутри стен.

Конечно, на первый взгляд кажется, что подобное решение избыточно, но таким образом мы защищаем кабель от форс-мажорных обстоятельств, включая распространённую ситуацию: «забыл, где в стене идёт кабель, повесил полку/картину и повредил его».

Хотя, чтобы избежать подобных ситуаций, кабель прокладываем не как придётся, а по строго заданным и размеченным кабельным трассам, при необходимости делая фотографии с приложенной рулеткой.

Технические нюансы монтажа электропроводки в деревянных и каркасных домах

Итак, из всего вышесказанного становится ясно, что часть пользователей FORUMHOUSE считает, что электрический кабель в деревянных домах, при скрытой проводке, следует вести только в металлических трубах. Подчеркнёмименно в стальных трубах, а не в металлорукаве, пластиковой самозатухающей гофре или стальной гофротрубе.

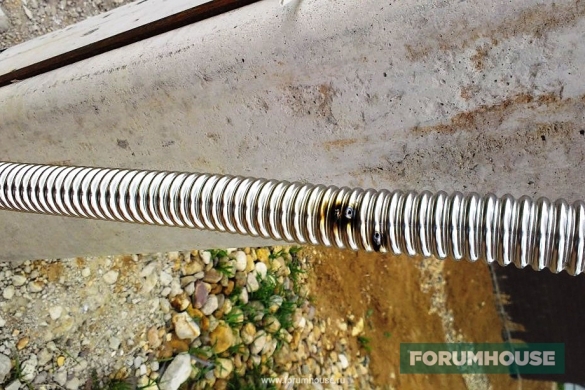

Дуга КЗ (короткого замыкания) прожигает стальную гофротрубу, а пластиковая гофра, в силу хрупкости, не спасёт проводку от механического повреждения.

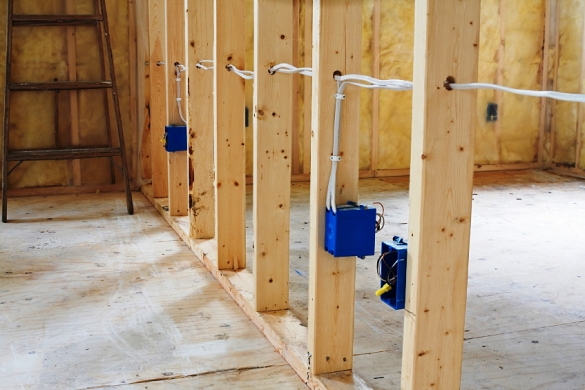

Другие считают это избыточным и опираются на заграничный опыт. Например, в классическом каркасе по североамериканской технологии электрический кабель протягивается прямо через деревянные стойки, в высверленных технологических отверстиях, без гофр, металлических труб и т.д.

В «финском» варианте каркаса электрический кабель обычно тянут во внутреннем слое контрутепления заложенным в деревянной контробрешетке.

Кажется, что технология доступна для повторения, ведь она прошла проверку временем, но, как известно, суть кроется в деталях.

Во-первых: «за океаном» обязательно делается заземление, причём двойное – одно идёт на уличную линию, на щит, второе — независимое, подключается или к медным штырям, вбитым в землю, или к центральной водопроводной трубе. Плюс еще есть шина «ноль», а каждая линия и электроприбор (розетки, лампы и т.д.) имеет своё независимое заземление.

Во-вторых: в трёхжильном «заграничном» кабеле медный провод — «земля», идёт без оплётки. Это обеспечивает срабатывание УЗО при малейшем повреждении изоляции проводов «ноль» и «фаза» на всём протяжении трассы. В то время как в нашей стране заземляющий провод изолирован и обеспечивает защиту только конечных потребителей.

И это лишь часть нюансов, обеспечивающих электробезопасность. Что касается домов, построенных из бруса, то, решив вести кабель в стальной трубе, помним, что дерево со временем усаживается. Причём, в зависимости от влажности исходного материала, эта величина может быть существенной. Значит — надо заранее продумать, как обеспечить необходимую подвижку/независимость стальной трубы с кабелем, чтобы на ней через 2-3 года не «завис» брус.

Кроме этого, в стальной трубе может образоваться конденсат, и влага из-за уклона трассы может попасть в розетку или распаечную коробку. Ещё одна «головная боль» — как вести трассы в деревянных домах большой площади. Одно дело заложить стальные трубы в деревянном коттедже на 100-150 кв. м, но совсем другая по сложности задача — в домах по 300-500 кв. м. Помимо увеличения сметы, особые требования предъявляются и к квалификации рабочих, занимающихся монтажом электропроводки в стальных  трубах.

Поэтому интересны примеры практической реализации проводки кабелей в металлических трубах.

Квадратная труба более удобна в монтаже, чем круглая.

Для этого покупаем трубу 15х15 мм длиной в 300 метров и металлическую гофру диаметром в 2 см, а также скобы (они используются для крепления гофр диаметром в 1.5 см) для фиксации труб на стенах. Далее осуществляем монтаж проводки, не забыв предварительно зачистить края труб от заусенцев!

Если этого не сделать, можно прорезать изоляцию кабеля.

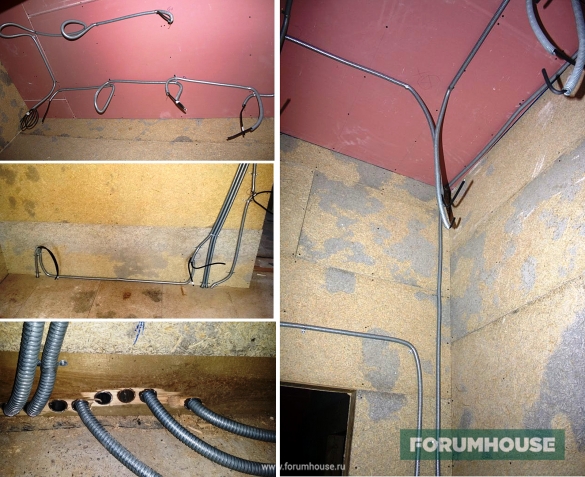

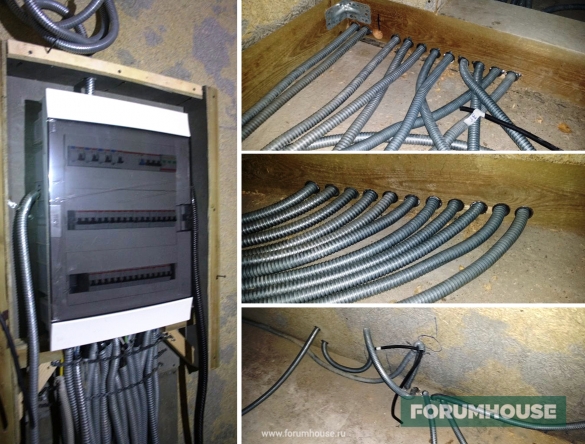

Что получилось в итоге, демонстрируют фотографии.

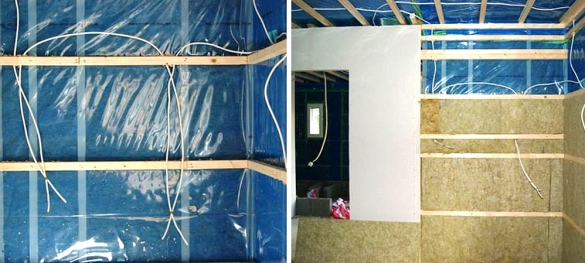

Следующий фотоотчёт. Это уже каркасный дом.

Помимо этого, было рассчитано сечение проводов и подобрано защитное оборудование. Линии велись без скруток/соединений и распаечных коробок, целиковыми кабелями от щита с автоматом к потребителю.

www.bazaznaniyst.ru

Скрытая проводка в деревянном доме: особенности монтажа

Скрытая проводка в последнее время получает все большую популярность и вследствие этого большое количество людей применяют ее при строительстве домов из брёвен либо брусьев. Скрытая проводка в деревянном доме является универсальным способом совмещения здорового микроклимата материалов природы с последними достижениями в сфере электроразводки.

Не нужно экономить на безопасности, поскольку подсушенные деревья являются достаточно опасными объектами, и имеется высокая вероятность появления искры. Поэтому любого рода ошибка или халатность при установке может повлечь за собой трагедию.

Браться за электрические работы в деревянном доме можно только тому, кто имеет определенную подготовку в данной сфере и изучил действующие ГОСТы и СНиПы. Вследствие этого, если нет уверенности в своих знаниях и опыте, то лучше доверить монтаж скрытой проводки в деревянном доме специалистам своего дела. Если же такая уверенность есть, то разберем некоторые особенности такой проводки.

Вернуться к содержанию

Притягательность электропроводки

Скрытая проводка — ничего лишнего

Укажем основные преимущества скрытой электропроводки:

  • Все стены и перекрытия прекрасно выглядят, поскольку полностью отсутствуют элементы разводки, которые ухудшают дизайн;
  • Выключатели и розетки, которые утапливаются в стене, не доставят серьезных проблем, когда будет происходить установка мебели и иных предметов интерьера;
  • На стены будет гораздо проще клеить обои или иное покрытие;
  • Грамотно сделанная разводка существенно увеличит степень безопасности помещения от любого рода возгораний;
  • Кабель в трубе заменить достаточно просто;
  • Минимальный риск в повреждении проводки механического характера;
  • Электроарматура не будет собирать пыль и являться опорой для последующего появления паутины.

Вернуться к содержанию

Особая опасность проводки

Одна из самых распространенных ошибок

Наряду с целым списком преимуществ, существуют также и недостатки такой проводки, а также опасность ее использования:

  • Проводка не доступна для того, чтобы периодически наблюдать ее состояние и менять те участки, которые устарели и разрушились, а, как известно, даже самые незначительные повреждения могут стать в конечном счете причиной короткого замыкания;
  • Достаточно сложно проводить любого рода последующие работы после того, как полностью закончен монтаж проводки, то есть добавить в электросхему новые точки будет достаточно проблематично;
  • Не так прост и сам монтаж проводки, наиболее эффективно его проводить при самом строительстве дома, а не после его окончания;
  • Помимо прочего нужно создавать фальш-конструкции, которые полностью скроют все имеющиеся изолирующие трубы;
  • Необходимые для установки материалы достаточно дорогие, а если еще на монтаж нанимать рабочих, то это обойдется в совсем недешевое удовольствие;
  • Понадобится специальный инструмент при самостоятельном проведении работ, при этом вероятнее всего такой инструмент в дальнейшем может совсем не пригодиться.

Вернуться к содержанию

Отдельные особенности проведения работ

Монтаж скрытой проводки

При монтаже скрытой проводки существуют некоторые особенности, которые стоит перечислить по порядку:

  1. Стоит приготовиться изначально к тому, что согласно схемы вам придется тянуть не одни лишь провода и сам кабель, но также большое количество труб из меди или стали, поскольку это является обязательным условием для изоляции, от него отступать нельзя. В любом доме из дерева даже 10 мм любого провода не должны иметь соприкосновение с древесным материалом. Протащить кабель либо провод через трубу достаточно сложно, это требует времени и терпения.
  2. Для внедрения изолирующей труды в стену нужно будет проводить достаточно много штробить, сверлить, а еще вырубать место, необходимое для разводки. Те, кто занимался подобными работами, знает, что работа сопряжена с большим количеством пыли и грязи, столь вредных для легких человека и иных органов.
  3. Каналы, которые располагаются вертикально, нужно сверлить в процессе укладки венцов самого сруба, горизонтальные же нужно делать специальным сверлом после того, как закончен этап, состоящий в возведении стен.
  4. В отверстия необходимо закладывать специальный провод, который обычно носит название кондуктор, с его помощью и можно будет протянуть в дальнейшем кабель.
  5. Все места, где устанавливаются те или иные части разводки, а также переходы в другие помещения необходимо очень хорошо изолировать посредством металлических коробов, гильз, подкладок, их можно обернуть асбестом либо применить для таких целей специальную алебастровую штукатурку.
  6. Имеет важное значение число магистральных каналов, то есть если их очень много, то нужно использовать как изоляцию специальную гофрированную трубу, которая имеет далеко не маленький диаметр, само собой разумеется, что ее достаточно сложно спрятать в стене, состоящей из бревен.
  7. Также стоит обратить внимание на устройства защитного отключения, которые обычно указывают как УЗО, таких приборов следует установить сразу же несколько, поскольку одно из них будет отключать наружный контур, другое внутренний, а еще одно контру, которые имеет самую большую силовую нагрузку.

Скрытая проводка в деревянном доме

Вернуться к содержанию

Правила скрытой проводки в деревянном доме

Рассмотрим важнейшие правила, которые следует соблюдать при проведении работ по установке скрытой проводки.

  1. Выполнять электроразводку можно только по специальной схеме, которая должна быть предварительно согласована с соответствующими специалистами, при этом в такой схеме должно быть минимальное число различного рода изгибов и поворотов.
  2. Электромагистраль необходимо прокладывать только лишь в материалах, которые не горят.
  3. В процессе работ следует делать основной упор на безопасность от возгорания, при этом пожелания эстетического характера должны иметь второстепенное значение.
  4. Рациональным способом прокладки каналов выступает их установка в различного рода углублениях в дверях и окнах, также под плинтусами, а если имеется, то в накладкой облицовке потолков.
  5. Трубы, изготовленные из гофры, которые применяют в виде изоляции создаваемых каналов, следует при установке со всех сторон защитить специальными прокладками, изготовленными из асбеста. В подобных целях при проведении монтажных работ можно применять штукатурку, изготовленную из цемента или алебастра, иногда делают даже бетонирование.
  6. Трубы, предназначенные для изоляции и имеющие оцинковку, а также короба следует соединять посредством резьбы либо же проведения сварочных работ. Острые кромки следует защитить заглушками, изготовленными из пластика. Защитные элементы, изготовленные из меди, следует развальцовывать.
  7. Толщину стенок необходимо подбирать, принимая во внимание сечения жил проводов.
  8. Кабель, а также изоляционный слой внутри трубы для изоляции должен заполнять примерно 40 процентов от всего объема, который имеется внутри.
  9. Изоляция имеет сопротивление, которое следует замерять два раза, до того, как произведена протяжке по трубе и после этого.
  10. Распределительные коробки должны всегда быть в свободном доступе на случай возникновения непредвиденных ситуаций.
  11. Для рассматриваемой изоляции применяют кабеля и провода, которые имеют тройное изоляционное покрытие и маркировку «нг».

Скрытая проводка в срубе

Вернуться к содержанию

Проводка, установленная в перекрытии дома

Проводку можно установить в перекрытиях деревянного дома, которые имеют некоторые преимущества:

  • У них очень хорошая несущая способность;
  • Они устойчивы к любого рода вибрациям;
  • Полностью сохраняют геометрии всей конструкции;
  • Существенное уменьшение общего веса сооружения;
  • Их можно быстро возвести;
  • Применять их можно в самых различных целях;
  • Они вполне пригодны для проведения стяжки по перекрытию.

Не стоит забывать и один очень существенный недостаток, который будет обнаружен при пожаре, а выражается он в том, что перекрытия из дерева достаточно быстро подхватывают огонь, имея при этом склонность к обрушению.

В данном случае также лучше обезопасить себя изначально и сделать следующее:

Защитить все кабеля трубами.

При проведении скрытой проводки в деревянном доме своими руками по любого рода перекрытиям не стоит делать какие-либо послабления и в обязательном порядке размещать кабеля в специальных трубах. К тому же, проведение проводки по перекрытиям считается наиболее удобным способом устройства проводки скрытого типа. Штробы, предназначенные для выключателей и розеток, необходимо спускать от самих магистральных кабелей.

Безопасный вариант скрытой проводки

Установить лоток из металла

В случае проведения сложных работ в перекрытиях. Стоит в первую очередь заметить, что в случае достаточно частого изменения направления проводов, к тому же под различными углами, стоит лучше всего применять глухие лотки из меди со специальными крышками. Внутри можно расположить сразу же несколько проводов в различных направлениях. Они прекрасно изолируют всю проводку от перекрытий из древесины, к тому же крепятся друг к другу при помощи клепки. Подобные лотки достаточно часто создают из оцинкованной стали для уменьшения расходов.

При проведении работ по укладке данных лотков могут возникать отдельные трудности, которые чаще всего связаны с имеющимися конструктивными элементами дома, которые следует обходить либо же подрезать лотки, а в дальнейшем усиливать их. В таких ситуациях нужно будет проводить целый комплекс различного рода жестяных работ, опыт проведения которых также должен быть.

Каждый лоток следует заземлить в обязательном порядке. На поворотах лотки могут создавать такие углы, которые будут достаточно опасными для всей целостности кабеля, по этой причине на таких участках необходимо одевать на него изоляцию из гофры.

Рассматриваемый вариант изоляции можно применять также и изнутри, а в дальнейшем нужно будет в обязательном порядке закрыть всю конструкцию фальш-потолка гипсокартонным листом либо же иным подобным материалом.

Не всегда стоит рисковать.

Стоит сказать, что наиболее простой способ проведения монтажных работ состоит в проводке, которая делается на перекрытиях в слоях штукатурки из цемента или алебастра. Суть его состоит в том, что слой данного материала кладется вниз, а после того, как положен провод, укладывается еще один слой примерно 30 мм.

Скрытая в полу проводка

Скажем, что данный способ достаточно опасен с точки зрения вероятности возгорания, поскольку такая штукатурка может треснуть. Вообще, данный способ используется достаточно редко и применять его лучше не стоит.

Вернуться к содержанию

Полезная информация для каждого

  1. Кабель, применяемый при проведении проводки в доме и в городской квартире отличаются друг от друга, об этом не стоит забывать.
  2. Самым оптимальным вариантом является кабель NYM, поскольку у него имеется тройная изоляция наряду с оболочкой, которая сделана из негорючего материала, который носит название поливинилхлорида.
  3. Самыми надежными, исходя из требований электрической сети от любого рода сбоев и аварий являются дифавтоматы, которые имеют одновременно два устройства защиты, а именно автоматический выключатель, а также ранее уже обозначенное нами УЗО.
  4. Никогда не стоит забывать про то, что заземлить все имеющиеся распределительные коробки и трубы – занятие вовсе не пустое.
  5. Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/electrician/8310_kakim-cvetom-oboznachaetsya-provod-zazemleniya/, вы узнаете о маркировке проводов заземления. В данной статье вы найдете множество информации про автоматические выключатели. Возможно, вам также интересно, как обустроить освещение на улице.

  6. Соединять трубы лучше всего посредством пайки либо сварки.
  7. Лучше всего подойдут трубы, изготовленные из меди, поскольку они хорошо гнутся, принимая при этом форму имеющегося желоба.
  8. Оптимальным способом защиты кабеля от любого рода повреждений являются торцевые втулки, изготовленные из пластика.
  9. Не нужно забывать про усадку дома, которая в любом случае рано или поздно произойдет, поэтому лучше изначально предотвратить защемление магистрали, выполнив правильные подсчеты такой усадки.
  10. Когда происходит обшивка стен вагонкой либо обоями из дерева можно не сверлить, а просто пропустить трубы магистрали по уже имеющимся пазам, которые были выдолблены ранее.
  11. В некоторых частях помещений можно производить комбинирование открытой проводки с закрытой. Например, это можно сделать в местах подведения провода к выключателям либо розеткам.

Напоследок добавим, что перед тем как сделать скрытую проводку в деревянном доме имеет смысл изначально посмотреть видео на данную тематику.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

как делать + типовые ошибки

Организация электропроводки в деревянных домах требует строгого соблюдения определенных норм и правил. К сожалению, отклонение от них встречается довольно часто. Об этом свидетельствует печальная статистика, согласно которой пожары в деревянных домах в половине случаев вызваны неисправной электропроводкой. Основная причина этого – грубое нарушение ПУЭ. Давайте рассмотрим, чем вызваны те или иные требования, после чего перейдем к советам и указаниям по монтажу закрытой и открытой проводки.

Типовые ошибки

Прежде, чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические всегда возникает из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

А и В – причины, С – следствиеРис 1. А и В – причины, С – следствие

Теперь рассмотрим классическую ошибку многих горе-мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

  1. Нельзя гарантировать, что в процессе монтажа не нарушиться целостность изоляции. Для этого совсем не обязательно совершать ошибки при монтаже, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Бывали случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте начнет происходить ослабление изоляции, что рано или поздно приведет к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, произойдет возгорание. Для наглядности его последствие показано на рисунке 2.

  1. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к линиям домашних коммуникаций.
Домовая мышь проявляет интерес не только к продуктамДомовая мышь проявляет интерес не только к продуктам

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

  1. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, получив к нему доступ и потушив пламя нельзя гарантировать, что оно не продолжило распространяться по пустотам кабельного канала.

Еще одна ошибка, которая может стать причиной пожара – неправильное соединение проводов в распределительной коробке. Речь идет о практикуемой многими «скрутке». Бытует мнение, согласно которому она допускается, если выполнена правильно. Если вам говорят такое, поинтересуйтесь, в каких нормах можно прочитать о том, как правильно делать скрутку. Ответом будет тишина, поскольку в ПУЭ четко указано как должно быть выполнено соединение.

ПУЭ 6 издание, пункт 2.1.21, дословноПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может гарантировать надежность контакта. В результате провода начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скруткиХарактерные последствия скрутки

Виды проводки в деревянном доме

Как и в домах из другого материала, проводка может быть смонтирована отрытым или закрытым способом. При соблюдении все норм ПУЭ и требований ПТБ последний вариант потребует больше затрат времени и средств, именно это толкает «доморощенных» специалистов на нарушения. На самом деле сделать пожаробезопасную проводку вполне реально.

Будим исходить из того, что план разводки уже имеется, сечение проводов подобрано согласно ожидаемой нагрузке (как произвести необходимые расчеты указано на нашем сайте) и остался открытым вопрос только в соблюдении необходимых требований и норм.

Как делается закрытая проводка?

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (пункты с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен кабель, должен быть закрыт негорючим материалом, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

  1. Использовать металлические трубы.
  2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

Скрытая проводка в металлических трубах

Данный способ гарантирует защиту стен деревянного здания от возгорания в случае возникновения КЗ. Но для его реализации требуется придерживаться следующих условий:

  • внутренняя и наружная поверхность труб должна иметь антикоррозийную защиту, например, оцинковку или покрытие специальной краской;
  • в процессе нарезки труб на их краях образуется острая кромка, обеспечить защиту изоляции кабеля от механического повреждения, в соответствующих местах должны быть надеты заглушки (втулки) из пластика.
  • трубы необходимо подключать к контуру заземления;
  • для прокладки следует вырезать соответствующие каналы;
  • в местах соединения труб необходимо обеспечить герметичность;
  • трасса должна иметь наклон, чтобы дать возможность стекать конденсату.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Что касается материала, то в идеале лучше использовать медные трубы, в этом случае придать им необходимую геометрию можно без специального механизма. На такой вариант решения потребует серьезных финансовых вложений.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Все сделано верно, за исключением отвода под освещение (нарушена герметичность)Все сделано верно, за исключением отвода под освещение (нарушена герметичность)
Проводка, окруженная штукатуркой

Несмотря на кажущуюся простоту такого решения, у него есть несколько серьезных недостатков, сводящих на нет все преимущества. В первую очередь, согласно нормативам ПУЭ проводке необходимо обеспечить сменяемость. Теоретически для этого достаточно поместить кабель в металлорукав, но как показывает практика, перетянуть провод (особенно жесткий) в таких условиях довольно сложно.

Помимо этого никто не возьмется ставить прогнозы на предмет поведения штукатурки, положенной на деревянную основу. Даже если она будет прочно держаться, не забываем, что дерево усыхает со временем, поэтому появление трещин более чем вероятно. И, в конце концов, согласитесь, цементный раствор на дереве – это моветон. Но данный вариант не нарушает действующие нормы, поэтому имеет право на существование.

Технология внешней проводки

В деревянном доме допускается три варианта монтажа открытой проводки:

  1. Кабель укладывается в металлические гофрированные трубы.
  2. Монтаж с использованием электротехнических коробов.
  3. Открытый способ укладки кабеля.

Давайте проанализируем каждый из вариантов.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид. Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникнут сложности. Но для нежилого помещения такой вариант вполне приемлем.

Монтаж с использованием электротехнических коробов

Такой вариант смотрится значительно лучше, чем предыдущий, но не следует забывать об усадке деревянной конструкции. Даже если используется качественный клееный брус, она будет вполне ощутимой (примерно около сантиметра на метр высоты строения). Это может привести к деформированию коробов и необходимости их переустановки.

Не стоит списывать со счетом необходимость наличия определенного навыка, без которого произвести качественную установку короба будет довольно проблематично. Опять же добавьте к этому возможные проблемы с поиском необходимой фурнитуры (повороты, углы, заглушки и т.д.). Правильно рассчитать их количество практически нереально, а позже докупить не всегда возможно.

Некоторые относят к недостаткам приобретение помещением офисного стиля, что не совсем верно. Разнообразие выпускаемых коробов позволяет подобрать вполне приемлемое решение под дизайн помещения.

Внешний короб может быть не заметен на деревянной стенкеВнешний короб может быть не заметен на деревянной стенке

Несомненные плюсы такого решения:

  • относительно невысокая стоимость и простота реализации;
  • для изменения конфигурации проводки требуется минимум усилий.
Открытый способ укладки кабеля

Этот вариант является самым оптимальным, но эстетичный вид открытого кабеля, положенного на негорючую прокладку (согласно нормам выступающую не менее 10 см с каждой стороны), смотрится, мягко говоря, несколько уныло. Но существует способ, позволяющий существенно улучшить эстетику открытой укладки кабеля, и при этом не нарушить требования ПУЭ и ППБ. Речь идет о проводке на изоляторах.

Проводка на изоляторах отлично смотрится на деревянных стенахПроводка на изоляторах отлично смотрится на деревянных стенах

Такой вариант отлично смотрится в деревянном доме и, самое главное, полностью отвечает нормам пожаробезопасности.

Наверняка вы не знаете:

www.asutpp.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
