Как провести воду из колодца в частный дом своими руками – схема водопровода, система своими руками

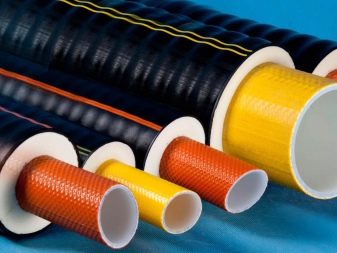

Способы утепления трубопровода

Если выход домашней канализации организован в том же месте, то водопроводную трубу необходимо прокладывать выше и на некотором расстоянии. Делать обратную засыпку траншеи не торопитесь, поскольку сначала нужно проверить работоспособность системы.

Установка и подключение оборудования

Один из наиболее сложных моментов – проведение магистрали с насосом в глубокую скважину. Здесь важно правильно подключить агрегат к трубопроводу и надежно закрепить его на тросе. Технология монтажа такая:

1. Размотайте и разложите по земле погружаемый участок трубы ПНД. Подсоедините ее конец к патрубку насоса через компрессионный фитинг.
2. Привяжите к проушинам насосного агрегата трос и зафиксируйте специальным зажимом.
3. Соедините жилы питающих кабелей обжимными гильзами и выполните герметичную изоляцию с помощью термоусадочных трубок (они надеваются на концы разделанного кабеля перед стыковкой).
4. Свяжите проводку с трубой пластиковыми хомутиками на всем протяжении вертикального участка.

Совет. Перед опусканием насоса в скважину желательно проверить работоспособность системы, поскольку в случае неполадок доставать наполненный водой агрегат гораздо тяжелее.

Привязав второй конец троса к проушине скважинного оголовка, опустите насос на требуемую глубину. Спуск производите аккуратно, без рывков, чтобы не уронить агрегат. По окончании наденьте оголовок на обсадную трубу. Как правильно выполнить эту работу, показано в видеоролике:

Индивидуальное водоснабжение из колодца смонтировать несколько проще. Для этого достаточно проделать отверстие в бетонном кольце на уровне дна траншеи и пропустить через него трубу, после чего поставить колено 90° для присоединения вертикального участка. Чтобы пластик не перетирался о бетонные края отверстия, в него желательно вмонтировать гильзу из железа или пластмассы, загерметизировав проем строительной смесью для бассейнов. Организация забора воды осуществляется таким же образом, как и в скважине.

Разводка внутренней сети

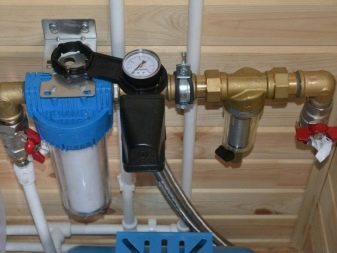

Чтобы обеспечить нормальную работу всех сантехнических приборов, на входе водопровода в частном доме нужно поставить несколько элементов в такой очередности:

1. Реле давления. Предназначено для запуска и останова насоса при достижении верхнего и нижнего порога давления (настраивается индивидуально).
2. Манометр служит для контроля за давлением в водопроводной сети.
3. Реле «сухого» хода. Предохраняет перекачивающий агрегат от работы «на сухую», когда в трубопроводе либо источнике нет воды (бывает встроено в конструкцию погружного насоса).
4. Бак – гидроаккумулятор. Сглаживает гидроудары, возникающие в автономной системе в момент запуска насоса. Вторая функция – накопительная, она позволяет подавать воду потребителям без включения насосного агрегата. Длительность подачи зависит от объема бака.
5. Фильтр, задерживающий частицы размером свыше 100 мкм.

Совет. Если вам позволяет бюджет, задействуйте в схеме устройство плавного пуска двигателя насоса – частотный преобразователь. Так вы сможете исключить гидроудары и продлить срок службы всем деталям системы.

Когда перечисленные элементы смонтированы в указанном порядке, можно разводить сеть дальше по дому полипропиленом или металлопластиком, организовывать горячее водоснабжение и ставить сантехнические приборы. Подробнее о монтаже и подключении реле давления рассказано в видеосюжете:

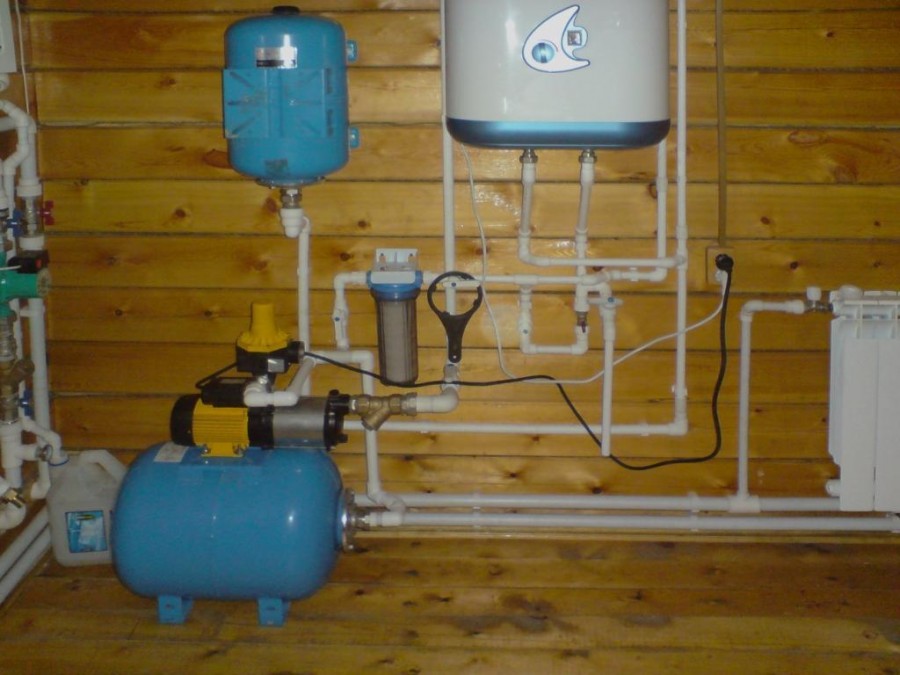

Напоследок несколько слов об установке насосной станции (в просторечии – «гидрофор»). Поскольку изделие включает в себя все элементы контроля и безопасности, его монтаж не представляет сложности. Только и нужно, что подключить к патрубкам подающую и домовую магистраль и поставить рядом розетку. На конце трубы, опущенной в колодец, надо поставить обратный клапан и перед включением заполнить уличный трубопровод водой через технологическое отверстие в корпусе агрегата.

Настройка реле давления

Задача данного прибора – поддерживать давление в сети на требуемом уровне, периодически запуская насос или станцию в автоматическом режиме. Заводские настройки реле такие: порог отключения накачки (верхний предел) – 2,8 Бар, порог включения (нижний предел) – 1,4 Бар. Но не все сантехнические приборы корректно работают при таком напоре.

Справка. Некоторым душевым кабинкам, оснащенным своей автоматикой, нужно подать воду с минимальным давлением 3 Бар.

Чтобы отрегулировать прибор для своих нужд, открутите фиксатор и снимите пластиковую крышку. Под ней вы увидите 2 пружины разных размеров, изображенные на фото. С помощью гайки на большой пружине сначала выставьте желаемый верхний предел (останов насоса). Гайка на маленькой пружине регулирует разницу между верхним и нижним порогом, поэтому ее надо настраивать во вторую очередь. Чтобы разобраться в данном вопросе, просмотрите краткую видеоинструкцию:

Заключение

Чтобы успешно провести воду в жилой или дачный домик, вам придется выполнить немало подготовительных работ, выходящих за рамки нашей публикации. К ним относится устройство колодца с гидроизоляцией или бурение скважины с монтажом обсадной трубы. Но есть и третий, не менее привлекательный вариант, — установка подземного резервуара, куда завозится вода питьевого качества. При таком раскладе можно организовать бюджетную схему водоснабжения с насосной станцией минимальной мощности.

Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

qustu.com

схема водопровода, как провести воду к даче своими руками

Частные домовладения практически никогда не бывают подключены к центральному водопроводу. Так как использование колодезной воды издавна было более востребованным и доступным способом водоснабжения. Чтобы организовать его напрямую из колодца до дома, а не носить воду в ведрах, нужно детально выяснить все нюансы процесса. Потому как одного колодца, шланга и двигателя будет недостаточно. Поговорим о том, как это сделать правильно и качественно.

Особенности

Для обычного колодца зачастую делают водоносные пласты безнапорного типа. Это нужно из-за того, что они легко упираются на верхний водоупорный слой. В основном приемлемая глубина, чтобы обеспечить водоснабжение из колодца для частного дома, составляет от 6 до 10 метров. Все, что находится выше, зачастую дождевая или талая вода, которая еще не успела пройти фильтрацию.

Еще одна особенность колодезной воды – это присутствие в ней твёрдых частиц. Это нужно учитывать, так как все это в дальнейшем может негативно сказаться на работе насоса. Еще один фактор, который нужно учитывать, это слабая производительность многих скважин. Важно помнить, что в разное время года уровень воды может падать или же повышаться.

Виды

Трубопровод, подключенный от колодца к частному дому или даче, не сильно отличается от иных автономных систем.

Он включает в себя:

• колодец как источник;
• насос;
• накопительную емкость;
• внешний водопровод;
• систему водоподготовки;
• внутренний водопровод;
• автоматику для управления.

Есть два типа насосов, которые отличаются способом установки. Это поверхностные и погружные. Существуют также так называемые насосы-поплавки. Они полупогружные, так как устанавливаются на поверхность воды. Но для системы водоснабжения в современных условиях их практически не используют.

Что касается поверхностных насосов, их оптимально устанавливать, если высота подъёма воды в колодце не превышает 9 метров. Следует тщательно придерживаться этих норм, чтобы не снизить производительность оборудования. Также существует ограничение по температуре воды. В основном она должна достигать минимум 4 градусов Цельсия. Из этого следует, что поверхностный насос чаще всего включают в состав летнего, а не зимнего водопровода дачного участка. Или же можно установить такую систему уже в подвале дома. Но при такой установке колодезь должен находиться на удалении около 12 метров от строения, которое будет обеспечиваться водой.

Погружные насосы могут поднять воду на высоту около 100 метров. Это не значит, что источник может столько составлять по глубине. Это свидетельствует о том, что подобное расстояние требуется для поступления жидкости до накопительной емкости. Благодаря этому емкость можно устанавливать даже на чердаке сравнительного небольшого строения. При монтировании столь производительного оборудования сразу же отпадает необходимость в установке отдельного насоса для подачи воды. Колодезь в данном случае выступает в виде универсального источника, так как он позволяет использовать еще и скважные насосы. По диаметру они гораздо меньше, а по длине намного больше своих аналогов.

Гидроаккумулятор является неотъемлемым элементом системы водоснабжения вне зависимости от типа насоса, который будет использоваться. Так как именно здесь будут устанавливаться датчики и автоматическая система, которая будет управлять включением и выключением самого насоса. Емкость у гидроаккумулятора небольшая и составляет в среднем от 20 до 50 литров. Эта емкость не для резерва воды и выполняет сразу несколько важных функций. Вода, которая находится в гидроаккумуляторе, будет поддерживать систему в работающем состоянии.

Также наличие емкости сводит к минимуму вероятность, что в системе может произойти гидроудар. При выборе модели гидроаккумулятора требуется принимать во внимание примерный объем воды, который вы ежедневно планируете употреблять. Помимо этого, важной будет площадь помещения, где будет располагаться агрегат. От этого будут зависеть размеры аккумулятора и тип установки.

В зависимости от того, проживаете ли вы в данном помещении круглый год или же используете его как дачу на сезон, зависит способ прокладки внешней части водопровода. Если же в дом вы приезжаете только в сезон, то можно смело выбирать летнюю схему трубопровода. В таком случае лучше всего установить поверхностный насос. Специалисты рекомендуют монтировать его под навесом, чтобы защитить от дождя и сильного солнца – так, чтобы он ни в коем случае не был мокрый. Сами трубы, идущие от насоса к строению, можно очень легко проложить, выкопав небольшие траншеи и установив трубы на оптимальную глубину.

В другом случае трубы можно не закапывать, а оставить на поверхности так, чтобы они не мешали. Вот только после окончания теплых месяцев их придётся разбирать и убирать в помещение на зиму. Также трубу можно завести в помещение посредством цоколя или же просто через стену. Такой летний вариант упростит работу, ведь тогда не придётся проделывать дыру в фундаменте здания.

Когда есть желание установить поверхностную насосную станцию в подвале помещения, то лучше проложить трубопровод по зимней схеме. Преимущество подобной схемы заключается в том, что воду не нужно будет регулярно сливать. А в холодное время года вся система хорошо перенесет морозы.

Устройство

Трубы из колодца к даче или дому в основном проводят уже тогда, когда колодец уже бесперебойно функционирует на земельном участке.

Схема автономной подачи воды посредством трубопровода в дом состоит из:

• копания траншеи для труб;
• укладки трубопровода;
• подбора оптимального насоса;
• установки насоса;
• установки фильтров.

Также понадобится подробная разработка плана водоснабжения. Сами трубы для проведения могут быть выполнены из различных материалов. Оптимальными считаются металл, пластик, медь, чугун. Самым важным элементов в схеме водоснабжения является насос. Устанавливать его можно непосредственно в доме или же над колодцем.

Желательно, чтобы насос находился в теплом помещении, если же он будет располагаться на улице, то на зиму его необходимо укутывать. Насос качает воду, которая проходит через трубы и попадает в гидроаккумулятор. После чего вода расходится по всем необходимым в доме местам.

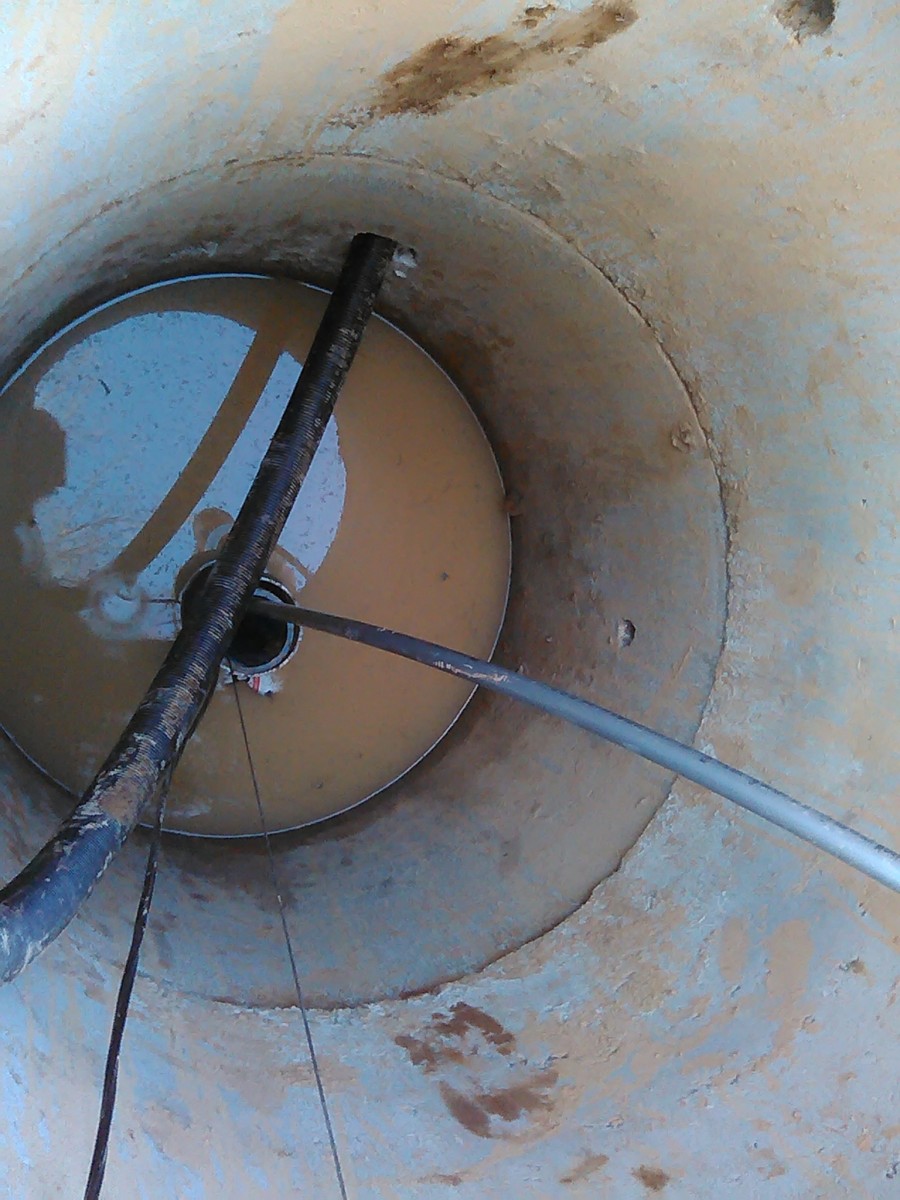

Насос также устанавливают и в колодец. Сделать это можно двумя способами. В первом случае сначала нужно просверлить дырку сбоку второго или третьего кольца. После чего в это отверстие продеть пластиковый шланг, на который уже насаженный насос опустить в колодец так, чтобы он не доставал до дна 30 сантиметров. В это же отверстие необходимо продеть электрический шнур. При втором варианте насосный шланг, который будет качать воду, закрепляют уже непосредственно в самом колодце. Такой способ считается более простым для исполнения и максимально удобным. Так как при такой установке насос при необходимости можно с легкостью достать.

Что касается подачи воды к дому, схемы автономного водопровода могут существенно отличаться. Это зависит от того, будет ли это сезонное пользование колодцем или же постоянное. Как в одном, так и во втором варианте диаметр трубы должен быть не меньше 32 миллиметров. Подводка труб должна происходить под углом к колодцу. Через каждый метр угол должен превышаться на 15 сантиметров. Если это сезонный водопровод на дачном участке, то нужно будет обустроить кран, посредством которого будет производиться слив. До одной из водопроводных труб нужно присоединить тройник, в который производится ввод трубы. Она в данном случае и будет служить сливом.

Если же трубопровод подает воду круглый год, тогда его необходимо устанавливать глубже. Чтобы зимой трубы не замерзали, средняя глубина траншеи должна составлять около 2 метров.

Материалы и инструменты

Далеко не каждый частный дом подключен к центральной системе подачи воды, к тому же стальные магистрали нередко бывают ржавыми и вода, что по ним поступает, совсем не подходит для питья или бытового использования. По этой причине проводку водопровода в частный сектор через колодец или скважину сегодня делают многие домовладельцы. С первого взгляда может показаться, что эти работы очень трудоемкие и затратные, но при правильном подходе и грамотно распланированных работах на все мероприятие уйдет совсем немного ресурсов.

Чтобы подвести к дому водопровод из скважины понадобятся правильно выбранные по размеру и составу трубы. Специалисты рекомендуют использовать современные материалы в силу их высокого качества. Отлично подойдут варианты из полиэтилена, например, с толщиной стенок 3 миллиметра, что оптимально подходит для прокладки водоснабжения для дачного участка или частного сектора. Для выполнения наружной разводки используются трубы с диаметром 32 миллиметра.

Помимо труб, для прокладки водопровода требуется еще довольно большое количество материалов. Кроме того, разные методики подводки требуют разного оборудования. Для самой распространенной схемы подводки воды из колодца (с использованием погружного насоса) используются такие детали, как скважинный адаптер и подвесной трос диаметром приблизительно 3 миллиметра. Также нужно будет приобрести само насосное устройство, где предварительно устанавливается клапан обратного типа.

Следующий пункт в списке нужных приспособлений – это гидроаккумулятор. Для такой цели подходят устройства емкостью от 25 до 100 литров. Чтобы контролировать работу погружного насоса или станции, понадобится еще и реле. Лучше всего будет приобрести устройство типа РДМ-5, работающее на сухом ходе. Также для осуществления эффективного контроля над работой насоса понадобится манометр.

Для очистки поступающей в дом воды нужно будет купить фильтры как грубой, так и тонкой очистки. Помимо этого, нужно будет приобрести краны шарового типа, а также фитинги. Чтобы вся система долговечно и бесперебойно функционировала, ее нужно будет подключить к электрической сети, что можно сделать посредством обычного электрокабеля и выключателя с номиналом в 16 ампер.

Как сделать?

Поступление воды из колодца в помещение может обеспечиваться как исключительно в летнее время, так и на регулярной основе в течение каждого сезона. Чтобы вода не замерзала из-за зимних холодов, водопровод разумно провести непосредственно под грунтом. Существует несколько вариантов самостоятельного обустройства системы водоснабжения, которые не требуют существенных затрат трудовых ресурсов или материальных вложений. Тем не менее даже во время подобных работ можно столкнуться с рядом трудностей, основная из которых – это правильная стыковка шланга с бортиками кольца, где сделано отверстие.

Чтобы поверхностные воды с загрязнениями не попадали в колодец, точка стыковки изолируется посредством специального состава, который нужно сделать из цемента и жидкого стекла. Когда на даче или в частном доме есть постоянное водоснабжение – это очень комфортно для жильцов. Однако, чтобы провести воду в домашних условиях и сделать это правильно, нужно будет потрудиться.

Помимо ряда стройматериалов и инструментов, будут нужны определенные навыки и теоретические знания. Основные способы обеспечить бесперебойный подвод воды включают подачу посредством насосной станции, через специальные резервуары или с использованием гидробака. Правильная организация и настройка такого водопровода позволит получить в кране прекрасный напор воды.

Для начала в помещении нужно будет выделить место, где будет выполнена установка насоса. Для этой цели прекрасно подойдет маленькая кладовка – такую комнату не так уж сложно переделать под необходимые нужды. Далее обычно приступают непосредственно к устройству системы подачи воды. Сначала требуется опустить в колодец трубу для забора воды на расстояние приблизительно полуметра от дна. Один конец этой трубы закрывается специальным фильтром, сделанным из особой сетки – именно он будет очищать воду от всевозможного мусора.

Нужно отметить, что фильтр иногда нужно будет чистить. Не пугайтесь – делать это довольно просто. Если на дно колодца вмонтирован металлический штырь, то шланг для чистки прикрепляется к нему, в обратном случае это делается любым удобным способом.

Перед насосной станцией требуется подключить клапан обратного типа и фильтрующую систему для грубой очистки. Вслед за насосом монтируется фильтр для тонкой очистки. Такой порядок установки диктуется тем, что в устройство не должны поступать частички грязи, ведь они способны попросту сломать его. Установка клапана требуется, чтобы вода не поступала обратно туда, откуда она пришла.

Подобная система требует постоянного контроля, а потому установка такого оборудования, как реле давления и манометр обязательна. После подключения всей сложной системы водоснабжения эти приборы нужно будет правильно настроить.

При соблюдении всех правил подключения подать воду в дом не составит большого труда. Подобная самодельная система работает крайне эффективно. Однако есть ряд нюансов и тонкостей, благодаря которым проводка водоснабжения будет еще проще. Во многих случаях установка наосов может производиться прямо над колодцем или скважиной, для чего все оборудование устанавливается в особую емкость – кессон. Такой способ подвода пользуется большой популярностью. Сначала нужно обкопать трубу на глубину 2,5 метра, а диаметр ямы должен быть в 2 раза больше по сравнению с кессоном. На ее дно заливается стандартный раствор бетона слоем в 20 сантиметров, после чего туда помещается кессон.

Труба обрезается так, чтобы ее конец находился над кессоном примерно еще на полметра. Затем необходимо вырыть траншею глубиной около 2 метров. После этого можно приступать к монтажу насоса и подключению его к водопроводной системе. И, наконец, на финальном этапе устройства водопровода своими руками нужно залить кессон раствором бетона по контуру и засыпать все сверху землей.

Советы и рекомендации

Создание водопровода из колодца или скважины в частном домовладении требует ряда подготовительных работ, некоторые из которых довольно масштабные. К таким мероприятиям можно отнести обустройство колодца с системой гидроизоляции или бурение водяной скважины с установкой трубы обсадного типа. Также в некоторых случаях возможен монтаж специального резервуара, который будет находиться под землей – в такое хранилище подается вода, которую в дальнейшем можно будет безбоязненно пить. Все вышеперечисленные варианты хорошо сочетаются со схемой водоснабжения, включающей насосную станцию со сравнительно небольшой производительностью.

Следует учитывать, что во время первого запуска подачи воды в частный дом из колодца в системе, которая была сделана собственными силами, возможны различные неполадки. Естественно, часто бывает так, что водопровод отлажен практически идеально, тогда никаких проблем не будет, но ошибки могут случиться с каждым. Таким образом, запуская систему в первый раз, необходимо внимательно следить за тем, как она работает, для чего нужно проверить, как она функционирует в домашних условиях. Прежде всего, нужно пристально следить за таким важным показателем, как давление.

Если наблюдается его явный недостаток, то, скорее всего, где-то есть утечка, которую нужно будет обязательно найти и устранить. По этой причине специалисты не рекомендуют закапывать траншею до первого пуска водопровода, поскольку в таком случае найти утечку и устранить ее будет крайне затруднительно.

Когда кажется, что трубы закопаны недостаточно глубоко, чтобы обеспечить бесперебойную подачу воды в течение каждого сезона, их можно дополнительно утеплить таким материалом, как минеральная вата. Тогда вода будет подаваться в помещение практически круглогодично. Кроме того, можно устроить подачу из колодца горячей воды, чтобы раз и навсегда решить такую насущную проблему. За чертой города в домовладениях горячее водоснабжение чаще всего делается при помощи котлов, работающих на твердом топливе.

В подавляющем большинстве случаев автономная подача воды из колодца к частному дому имеет сезонный характер из-за того, что труба из скважины выходит прямо на поверхность. Соответственно, нужно монтировать трубопровод таким образом, чтобы он находился под землей на глубине хотя бы около полутора метров. Важно также помнить о том, что если вода в трубах замерзнет, а у насоса при этом будет отсутствовать защита от сухого хода, то он может попросту выйти из строя.

Насколько автономный водопровод будет эффективен – зависит во многом от показателя давления в системе. Берется ли вода из скважины или из колодца, но водопровод в любом случае должен быть устроен таким образом, чтобы из крана был хороший напор. Иногда бывает, что возможности обеспечить правильное давление и, соответственно, хороший напор воды из крана попросту нет. Тогда можно использовать безнапорные баки, работающие от электричества. Однако подобное оборудование иногда сложно сочетать с такими бытовыми приборами, как стиральная или посудомоечная машина.

Качества воды из подобных источников вполне достаточно, чтобы поливать огород. Более того, первая ступень фильтрации обеспечивает очистку, достаточную для того, чтобы мыть такой водой автомобиль без страха повредить краску. Но чтобы колодезную можно было безбоязненно пить и использовать для приготовления пищи, ее обязательно отдельно довести до безупречного качества.

Основная проблема состоит в том, что химический и бактериальный состав воды из обычного, не очень глубокого колодца или скважины крайне нестабильный. Еще в 50-е годы прошлого столетия большинство владельцев колодцев не думали о том, пить или не пить колодезную воду, поскольку верхние пласты почвы и, соответственно, вода еще не были так сильно испорчены человеческой деятельностью. Сегодня же воду из колодцев, особенно если они располагаются недалеко от городов, можно пить с большой опаской.

В современных условиях даже 15 метров земли будут фильтровать воду недостаточно хорошо для ее естественной очистки. Даже когда участок с колодцем находится на значительном удалении от мегаполисов и промзон, на химический состав воды будут влиять состав рек и осадков. По этой причине водопроводная система, подключенная к не очень глубокому колодцу или скважине, требует регулярной коррекции и настройки фильтров, установленных в систему водоподготовки.

Следуя всем пунктам плана и соблюдая все правила, даже простой обыватель, не обладающий профессиональными знаниями, сможет устроить автономную подачу воды из колодца. Такая система вполне может обеспечить бесперебойную доставку холодной и горячей воды в любое помещение, будь это небольшой дачный домик или масштабный загородный коттедж.

В следующем видео подробно показано водоснабжение частного дом.

stroy-podskazka.ru

Водоснабжение частного дома из колодца: пошаговая инструкция

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Автономное водоснабжение частного дома из колодца позволяет обеспечить необходимое качество. Привлекает экономия на эксплуатационных расходах. Попробуем разобраться, как реализовать соответствующий проект с разумными затратами.

Удобно быть волшебником. Взмах магической дубиной – готов колодец. На самом деле придется использовать точный расчет и значительные физические усилия

Содержание статьи

Водоснабжение частного дома из колодца: преимущества и недостатки, основные требования

Необходимость в чистой воде понятна без специальных пояснений. Однако на практике возникают разные затруднения:

• слишком большое расстояние до централизованной магистрали;
• значительные затраты при бурении артезианской скважины;
• высокий уровень загрязнений в муниципальном водопроводе, частые аварии, перепады давления.

Организация курьерской доставки бутилированной воды не подходит для полива огорода. Перечисленные причины объясняют целесообразность проекта автономного снабжения из личного колодца. Его вполне можно реализовать собственными силами, без согласований и обращения к профильным специалистам.

Недостатки будут уточнены по мере изучения статьи. Чтобы не пропустить важные нюансы обратите внимание на следующие факты:

• При выборе места расположения колодца необходимо учесть близость выгребных ям, иных источников загрязнений.
• Копка шахты и другие строительные операции сопряжены со значительными трудозатратами.
• Необходимо провести воду в дом из колодца. Стоимость дополнительного оснащения существенно увеличит объем инвестиций.

Несложно сформулировать первоначальные требования:

• достаточное количество воды для полноценного удовлетворения всех потребностей на объекте недвижимости;
• отсутствие примесей, вредных для человека, опасных для технологического оборудования;
• разумная стоимость и сроки реализации плана;
• небольшие расходы в процессе эксплуатации, минимум регламентных процедур;
• длительный срок службы инженерного сооружения.

Современная система водоснабжения частного дома из колодца выполняет свои функции автоматически, без тщательного контроля и частых настроек

Составление схемы водоснабжения в загородном доме из колодца, общие технические характеристики

Виды автономных источников

С помощью этого рисунка несложно разобраться в принципах действия и особенностях разных решений. Самая большая глубина (100-200 м) – артезианская скважина. Главным преимуществом является отсутствие «цивилизационных» загрязнений. От 30 до 100 метров бурят скважины «на песок». Они стоят дешевле, но обладают меньшими фильтрационными способностями. Качественные колодцы делают глубиной до 20-30 м. Необходимо дойти до уровня грунтовых вод, на котором предполагается приемлемый уровень очистки.

На рисунке отмечен колодец с забором «верховодки». Этим термином обозначают скопление жидкости в поверхностных слоях почвы. Такой вариант подразумевает возможность сезонного высыхания, перебои с водоснабжением. Особенно внимательно приходится выбирать место установки, чтобы исключить вероятность загрязнения источника.

Важно! В соответствии с действующими санитарными норами расстояние от выгребной ямы до колодца должно быть более 20 м, а до трассы водовода – свыше 10 м.

Проект взаимного расположения объектов на земельном участке

Вместо стандартного чертежа можно использовать подобный рисунок, сделанный от руки. Здесь видно, как внимательно автор продумал размещение отдельных функциональных блоков:

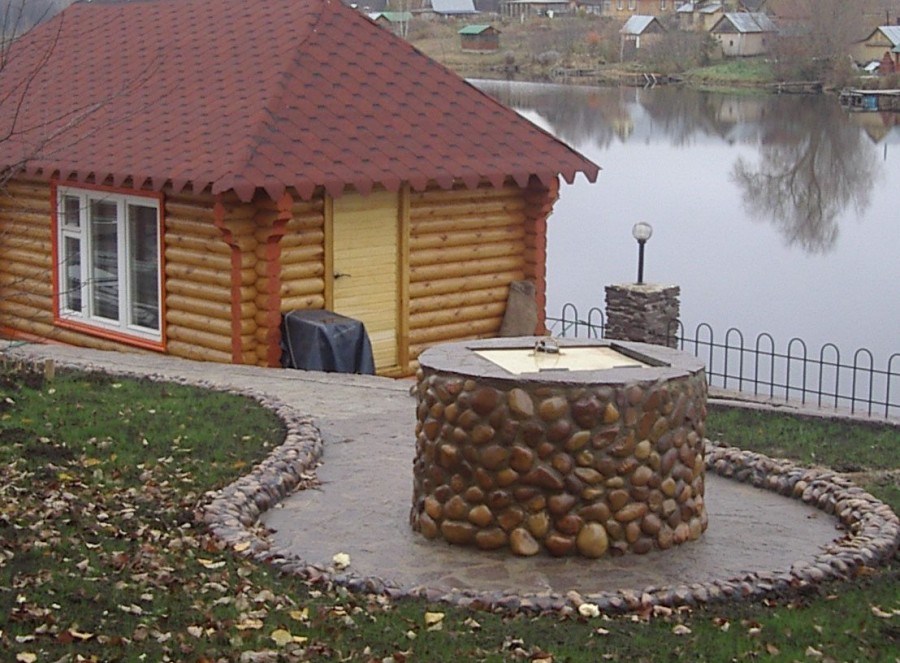

• Колодец установлен в самом высоком месте участка.
• К нему не поступают стоки от бани.
• Септик расположен на большом расстоянии, несмотря на большую очистительную способность сооружения по сравнению с типичной выгребной ямой.
• Расстояние до жилого здания установлено небольшое, чтобы сократить затраты на монтаж трубопровода.

Проектируйте водоснабжение частного дома на собственном участке не менее тщательно. Обязательно учитывайте особенности каждого значимого объекта. Источниками загрязнения являются:

• Выгребная яма, дренажное поле, открытый септик.
• Места выгула и содержания домашних животных, скота, птицы.
• Площадка для мойки транспортных средств, инвентаря.
• Участки, где применяются сельскохозяйственные химические средства.
• Автомобильные мастерские, дороги общего назначения.
• Свалки мусора, промышленные предприятия.

Современные автономные устройства утилизации бытовых отходов обеспечивают высокую степень очистки, более 95%

Но надо понимать, что оставшиеся несколько процентов загрязнений не улучшат качество воды. Автономные станции биологической очистки не рекомендуется устанавливать ближе 15 м от колодца. Даже полностью герметичные накопительные емкости водоснабжения частного дома монтируют на дальности от 10 м.

К сведению! Значение имеет не только дальность, но и направление течения подземных вод. По его ходу колодец не устанавливают даже на большом расстоянии от выгребной ямы.

После исследования собственного участка изучите прилегающую территорию. В некоторых случаях наличие поблизости активных источников загрязнений заставит забыть о проекте водоснабжения частного дома из колодца.

Надпись на рекламном плакате оружейного завода: «Наши минометы – лучшее средство для сведения счетов с соседями»

Если не понадобились радикальные методы, переходите к изучению практических инструкций по созданию водопровода в частном доме из колодца. В следующем разделе рассказано о том, как с помощью простейших магических пассов определить оптимальное место установки основного элемента проекта.

Как найти воду на участке для колодца: научные методы и сверхъестественные возможности

Чем выше уровень грунтовых вод, тем меньше объем земляных работ. Предварительные изыскания помогут принять правильное решение при подготовке проекта водоснабжения частного дома из колодца. Надо только не ошибиться с выбором подходящей методики.

Лозоходец

На фото изображена суть магической технологии. Ветку лозы в виде буквы «Y» сегодня не используют. Практичнее и эффективнее два согнутых под прямым углом металлических прута. Их придерживают в ладонях, не препятствуя вращению. Медленно перемещаются по участку, пока они сами не соединяться. Именно в этом месте надо копать шахту системы водоснабжения частного дома из колодца.

Важно! В рекомендациях к этой методикой указывают, что положительный результат будет получен только при наличии у оператора особых биоэнергетических способностей.

Если на глубине более 20 метров нет воды – значит у вас недостаточно сильная биоэнергетика, но хорошие физические данные

О сравнительно близком расположении влаги можно судить по наличию елей, осоки, других деревьев и растений. Утром над соответствующими участками скапливается туман. В теплую погоду – роится мошкара. Более точную проверку можно сделать с помощью силикагеля. Гранулы засыпают в подходящую емкость, взвешивают. Закапывают на глубине 40-60 см на ночь. Если контрольное измерение показало увеличение веса, значит вода есть поблизости.

Простейшие методики применять можно. Однако все они являются косвенными, то есть обладают определенной погрешностью. Как правило, так определяется наличие «верховодки», сильно загрязненной различными примесями.

Контрольное бурение позволяет получить точный результат

Для ускорения процесса строительства системы водоснабжения частного дома можно взять в аренду специализированное оборудование с электрическим приводом, или заказать профессиональное геологическое исследование.

Устройство колодца

Типовая конструкция

С помощью этого рисунка можно пояснить назначение и особенности основных элементов:

• Для предварительной очистки воды на дне делают подсыпку из нескольких слоев. Применяют песок, гравий, иные очищенные гранулированные материалы.
• На небольшом расстоянии от дна устанавливают насос. Вместо жестких металлических, можно использовать гибкие пластиковые трубы. В этом случае подвес делают на тросе.
• Постоянный водопровод из колодца устанавливают на уровне, ниже промерзания почвы на 20-40 см. Точные данные для определенного региона можно взять в местном архитектурном бюро.
• Верхнюю часть окружают водонепроницаемым слоем (создают «глиняный замок»). Для надежности применяют сверху бетонирование. Это предотвращает попадание в источник дождевой воды.
• Далее по жерлу колодца устанавливают перемычку, делают утепление стенок, конструкции кровли. Это предотвращает понижение температуры в рабочей части ниже 0°C. Вытяжка пригодится для устранения неприятных запахов. В сильные морозы вентиляцию перекрывают.
• Отдельный кран устанавливают в систему водоснабжения частного дома из колодца для полива огорода в летний период. Переключение режимов осуществляется запорными вентилями.
• Вместо воздушной, можно сделать подземную линию электропитания при создании трассы водопровода.

Колодец своими руками: пошаговая инструкция

Фото	Алгоритм действий с пояснениями
	Проверочное бурение поможет узнать глубину залегания водоносного слоя. Поэтому можно сделать точный расчет количества элементов будущей конструкции. Прочные надежные стенки получатся из фабричных изделий. Автор приобрел бетонные кольца с размерами 100 х 100 см (высота х диаметр). Выступы и пазы на торцах препятствуют смещению после установки. Для экономии средств использован бытовой автомобильный полуприцеп.
	Разгрузочные работы и перемещение изделий выполнены в одиночку. Для облегчения операций применяют деревянные направляющие, рычаг из лома, другие подручные средства.
	Шахта создается последовательно. По мере углубления в нее опускают бетонные кольца, продолжают копать. Для земляных работ подойдет обычная штыковая лопата с коротким черенком.
	После заполнения ведра приходилось каждый раз по металлическим скобам подниматься наверх. Емкость опорожнялась, опускалась обратно. Понятно, что с помощником соответствующие операции можно сделать быстрее. Но данное описание демонстрирует возможности наиболее экономичного способа выполнения работ. Вынутый грунт сразу загружался в прицеп для последующего вывоза.
	Подкапывая под кольцами, обеспечивается погружение стенок колодца под собственным весом. В сравнительно мягком грунте (песок и глина)делать углубление не слишком сложно. На глубине более семи метров появилась вода.
	Этот этап – самый сложный. Чтобы упростить рабочие операции, их выполнение панируют на период с минимальным количеством дождевых осадков.
	Такой подход помогает снизить уровень грунтовых вод. Дополнительным преимуществом является сохранение работоспособности инженерного сооружения круглый год. Этот проект завершался в начале ноября. Заморозки укрепили верхний слой грунта, что частично облегчило монтаж последних колец.
	После того, как сделана гранулированная подсыпка, откачивают 3-4 раза загрязненную жидкость. Далее – можно пользоваться чистой водой. Для подъема используется погружной насос, гибкий шланг. Агрегат опускается на двух прочных веревках, чтобы предотвратить проблемы в случае разрыва.
	Чай, приготовленный из этой воды, становится особенно вкусным. Однако надо отметить оставшуюся мутность. Если она не будет удалена имеющейся фильтрацией, придется устанавливать дополнительные устройства очистки.
	Далее герметизируют стыки между кольцами, монтируют отмостку, устанавливают навес, стационарный забор воды.

Этот проект не лишен недостатков, поэтому ниже подробнее описаны отдельные этапы создания водоснабжения частного дома из колодца.

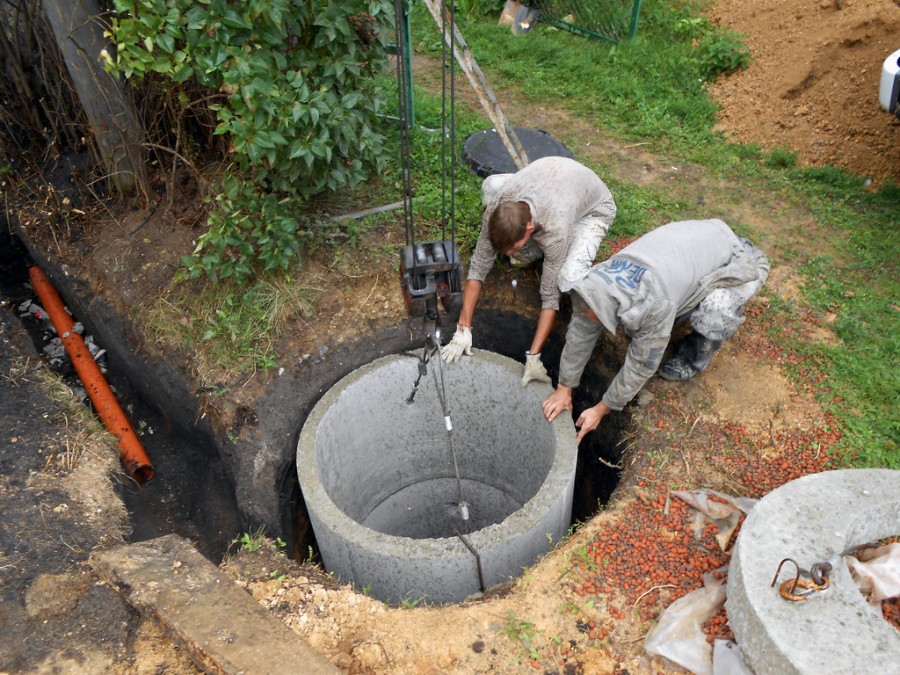

Копка колодца и монтаж колец

Крупные детали из бетона обеспечивают хорошую прочность и герметичность, но перемещать их тяжело. Рекомендуется использовать кольца высотой не более 50 см.

Для аккуратного опускания используют треногу с лебедкой

Такое простейшее устройство предотвратит повреждение кромок бетонных изделий. Если не предусмотрены замковые соединения на торцах, предотвращают сдвиги в стороны стальными скобами.

Вместе с помощником и применением треноги с лебедкой можно дойти до водоносного слоя за 5-7 дней. Автору рассмотренного выше проекта водоснабжения частного дома из колодца пришлось затратить несколько месяцев.

Важно! Нельзя выполнять все земляные работы с последующей установкой колец в песчаных и других недостаточно устойчивых грунтах. Это опасно для человека, работающего на большой глубине.

В некоторых случаях плотные каменистые слои полностью блокируют возможность проведения работ. Это – еще один довод в пользу предварительных геологических исследований.

Статья по теме:

Кольца колодезные пластиковые. Давайте рассмотрим для чего они нужны, где их применяют, размеры, критерии выбора, составляющие элементы пластикового колодца, средние цены и тонкости самостоятельного монтажа.

Устройство гидроизоляции колодца

После завершения монтажа основной конструкции необходимо заделать щели, выбоины, трещины. Используют смесь из цемента и клея ПВА, жидкое стекло, специализированные герметики. При выборе проверьте состав средства. Следует исключить смеси на битумной основе и другие компоненты, способные ухудшить органолептические характеристики воды.

Применяют герметик в соответствии с официальными инструкциями. Обратите внимание на температурный режим. Как правило, зимой такую обработку не выполняют.

Внешнюю поверхность верхней части колец можно закрыть полиэтиленовой пленкой. Далее устанавливают глиняный замок. На последнем этапе – отмостку из бетона

Как правильно создать донный фильтр, оголовок

Донный фильтр можно устанавливать с применением разных схем

Следует применять хорошо очищенные гранулированные материалы. Для первичной дезинфекции можно промыть их слабым хлорным раствором. Несколько заборов воды после такой обработки надо слить до исчезновения характерного запаха.

К сведению! Если вода поступает слишком быстро, невозможно удалить слой грязи, на дно устанавливают дощатый настил. При создании такой конструкции не применяйте гвозди, другие металлические крепления, чтобы не ухудшить водоснабжение частного дома из колодца продуктами коррозийных процессов.

Симпатичный оголовок станет украшением участка

Отделочные материалы и другие компоненты видимой части конструкции подбирают с учетом эстетики окружения. Обязательно оснащают люк замком, чтобы предотвратить доступ детям.

Этот чертеж можно использовать для изготовления ворота собственными руками

При необходимости, оголовок делают в закрытом исполнении, утепляют, оснащают светильником.

Подбор и установка насоса в колодце для водоснабжения дома

Водоснабжение в частном доме своими руками, схемы с разными насосами

Чтобы выбрать правильный вариант, уточняют расстояние между уровнями воды и поверхности земли. До 7 метров допустимо применение внешнего насоса. Это значение не является обязательным, так как в ассортименте производителей есть более мощное оборудование. Следует проверить соответствующие технические характеристики. В любом случае решение принимают, исходя из расчета общих потребностей.

Конструкция погружного насоса для водоснабжения частного дома из колодца

Ниже приведены особенности современных моделей:

• Стандартное переходное устройство (1) с резьбой обеспечивает надежное герметичное подсоединение трубопровода.
• Пластиковая рукоятка (2) обладает достаточной прочностью, не ржавеет.
• Специальный узел (3) упрощает замену конденсатора.
• Из надежной нержавеющей стали сделаны части, работающие под нагрузкой: вал (4), рабочее колесо (9).
• Поплавковый регулятор (5) включает и выключает электропитание с учетом определенного уровня воды в колодце.
• Для улучшения эффективности системы охлаждения двигателя вода проходит через технологический проток (6) между двумя кожухами.
• Дополнительная защита вала (12) создана из композитного материала (сталь, керамика).
• В решетке (7) сделаны отверстия, которые пропускают твердые фракции до 25 мм. Вторая преграда (10) предназначена для отделения загрязнений от 10 мм и более.
• Для защиты электропривода от воды установлены двойные уплотнители (8) с масляной камерой (11). Двигатель не повреждается в режиме холостого хода. Он защищен электроникой от перегрева.

К сведению! Здесь приведено описание универсального насоса, который пригоден для перекачивания сильно загрязненных жидкостей. В систему водоснабжения частного дома из колодца можно установить модель с мелким фильтром.

Статья по теме:

Давайте рассмотрим, как выбрать погружные насосы для колодцев, узнаем об их типах и устройстве, о преимуществах и недостатках, а также о том, как их правильно выбрать.

Как провести воду в дом из колодца

Схема водоснабжения частного дома от колодца с погружным насосом

Если используется принудительная циркуляция жидкости для компенсации перепадов напора необходим гидроаккумулятор. В типовом исполнении – это емкость, разделенная гибкой перегородкой. Ее не надо дополнительно регулировать и обслуживать в течение всего срока службы. Для контроля давления в необходимых местах устанавливают манометры и реле.

Ввод в колодец ПНД трубы (полиэтилен низкого давления)

На этом рисунке изображены способы защиты от промерзания водоснабжения частного дома в зимний период. При наличии в здании подвала (цокольного этажа) углубляют траншею до нужного уровня.

Установка накопительного бака

Схема подключения и состав оборудования

В этом варианте водопровод из колодца оснащен накопительным баком. Он установлен в помещении под кровлей для создания циркуляции жидкости в рабочих контурах под действием силы тяжести. При недостаточном напоре включается автоматически дополнительный насос.

Такое решение упрощает задачу поддержания постоянного давления системы водоснабжения частного дома из колодца. Однако возникает нагрузка на силовой каркас здания, увеличивается сложность системы. Необходимо утепление чердака.

Применение насосной станции

Основные компоненты системы водоснабжения

На рисунке показано, как завести воду в дом из колодца с применением насосной станции. Эта специализированная техника состоит из следующих функциональных блоков:

• гидроаккумулятор;
• насос;
• манометр;
• управляющая и контрольная электроника;
• соединительные трубы.

Такое оборудование водоснабжения частного дома из колодца отличается хорошей согласованностью рабочих частей, так как подразумевается фабричная сборка.

К сведению! Специалисты отмечают сравнительно небольшой объем штатных баков (до 15-20 л). Иногда приходится устанавливать более крупные емкости.

Коррекция проекта с учетом качества воды

Трубопроводную систему водоснабжения частного дома из колодца монтируют по стандартным схемам. При необходимости устанавливают специализированную насосную станцию для повышения давления. Регулировка скорости потоков водоснабжения частного дома из колодца в разных контурах осуществляется с применением распределительной гребенки, оснащенной соответствующими вентилями.

Чтобы уточнить состав необходимого оборудования делают анализ воды в профильной сертифицированной лаборатории. Полученные результаты пригодятся для правильного выбора дополнительных фильтров системы водоснабжения частного дома:

Даже при заказе водоснабжения частного дома из колодца под ключ пригодятся сведения из статьи. Они помогут правильно оформить заказ, контролировать исполнителей, проверять выполненные работы. Эти данные нужно использовать в ходе реализации проекта собственными силами.

Чтобы минимизировать ошибки – пользуйтесь комментариями. Размещайте здесь свои оценки оборудования и проектов, делитесь планами, задавайте вопросы. Этой полезной информацией можно пользоваться совершенно бесплатно с выгодой для себя.

Видео монтажа водоснабжения бани и частного дома из колодца

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

как подвести воду из колодца в дом своими руками

Бывают случаи, когда необходимо устанавливать колодец, чтобы провести домой воду. Это обычно делают, когда рядом не проложен водопровод. Сегодня уже мало кто захочет (в век нанотехнологий), таскать воду ведрами, с помощью коромысла.

Тем не менее чтобы это сделать, нужно сначала потратить много времени и сил, а в отдельных случаях потребуются и немалые финансовые вложения.

Краткое содержимое статьи:

Какие могут быть плюсы у колодца

Если нет колодца, но есть рядом центральное водоснабжение, то можно оттуда подключиться. Но, как правило, это очень затратное дело, поскольку потребуется разрешение от определенных инстанций, а на это могут быть затрачены не только денежные средства, но и нервы.

Для того чтобы сделать колодец самому, не нужно чьего-либо разрешения. На самом деле, это очень простое устройство, но нужно учесть, что придется копать глубоко, глубина такой ямки начинается от 5 метров, а заканчивается может 18 метрами. Все будет зависеть от того, насколько глубоко находится вода относительно поверхности земли.

Самый легкий способ узнать это, просто пройтись по соседям и заглянуть в их колодцы. Хорошо когда подземная вода залегает не глубоко, но если это не так, то выкапывание колодца может потребовать огромных вложений денежных средств. Часто, это единственный способ для того, чтобы обеспечить свою дачу водой.

Качественно сделанный колодец может прослужить полвека. Один из его плюсов это то, что можно пользоваться водой в любое время. Вода поступает в дом с помощью насоса или по старинке – ведрами. Но первый способ более современный, хотя ведра могут понадобиться, если вдруг не будет электроэнергии, но это лучше чем ничего.

После того как колодец выкопан и сделаны первичные работы, нужно позаботиться о том, чтобы вода которая поступала в дом, была полностью чистой и пригодной для питья.

Обеспечение гидроизоляции колодца

Вода, которая будет использоваться, должна быть полностью чистой и без грязи, только тогда имеет смысл ее проводить в помещение. В необработанном колодце может находиться все что угодно от химикатов до экскрементов.

Все это находится в верхних слоях земли, где протекают грунтовые воды. Нужно исключить возможность попадания в питьевую воду подобных примесей.

В основном колодец защищают от попадания грязи железобетонные кольца, но и этого недостаточно для того, чтобы вода в колодце стала идеально чистой.

Бетон, несмотря на всю свою прочность, со временем будет разрушаться, и уже не будет защищать колодец от попадания в него грунтовых вод. Первое, что нужно сделать, это герметизировать полностью кольца, стыки между ними и технологические отверстия.

Лучше всего начать гидроизоляцию до того, как кольца будут спущены в колодец. В этом случае они обрабатываются со всех сторон. Данную процедуру можно проводить наклеивая рубероид снаружи на кольца, но так  как это не всегда удобно, то лучше промазать их специальным пропитывающим составом.

Данный состав после применения кристаллизуется в порах, после чего кольца становятся максимально износостойкими. Прочность добавиться, если промазать дважды.

Гидроизоляция стыков происходит посредством того, что между кольцами прокладывается уплотнитель. Он эластичен и после воздействия воды – увеличивается в размерах, что делает его надежным, из-за того, что он заполняет поры, которые находятся между стыками. Далее рассмотрим как провести воду в дом из колодца.

Коммуникации от колодца к дому

После того как гидроизоляция колодца завершена, можно начинать делать трубопровод к дому. Проводить это мероприятия нужно с тем учетом, чтобы вода не замерзала зимой в трубах.

Для этого роется траншея, после чего на дно засыпается гравий вместе с песком. Потом прокладываются сами полиэтиленовые трубы (ПНД), диаметром 32 мм. Этот размер очень оптимален, поскольку на него можно легко найти необходимые детали.

Цена такой трубы не велика, что делает возможным провести две линии трубопровода, для того чтобы одна из них работала, а другая была в резерве. Это необходимо сделать на тот случай, если вдруг с одним из трубопроводов что-нибудь случиться.

После того как вырыта траншея и засыпана на ее дно щебенка и песком, нужно применить дополнительные меры защиты. Можно использовать для того трубу большего размера, также можно задействовать и другие материалы.

Даже если траншея выкопана достаточно глубоко и трубе не будут угрожать морозы, все равно лучше сверху кинуть слой пенополистирола. Это даст дополнительную гарантию того, что мороз до трубы не дойдет. Ниже на фото есть схема, как завести воду в дом.

Выбор насоса

Как правило, существует два типа насоса, остается выяснить какой именно нужен и для каких случаев:

• поверхностный, может поднять воду из глубины не более 8 метров, есть модели которые качают из глубины до 45, но установка такого насоса станет дорогим удовольствием.
• глубинный насос устанавливается в колодце, и актуальней использовать именно его.

Какой именно насос подойдет – зависит от уровня воды в колодце, но лучше сразу применять глубинный насос, достаточно его просто завязать на тросе.

В этом случае насос не должен касаться дна колодца и находиться на высоте от него пол метра. Желательно, чтобы насос имел датчик, чтобы в случае когда воды не будет, он прекратил работать. Это нужно для того, чтобы насос не перегрелся.

Установка насоса

Теперь осталось выяснить что нужно, для подключения воды в доме из колодца.

Для поверхностного насоса лучше оборудовать отдельное помещение, потому что он очень сильно шумит. Желательно чтоб температура в таком месте была более 2 градусов тепла.

После того как с местом для насоса определились, то необходимо на трубу установить клапан, чтобы вода не стекала обратно в колодец.

Конечно желательно перед клапаном тоже установить фильтр, который будет защищать систему от грязи. А уже в самом помещении монтируется целая система фильтрации воды.

Далее, это все подключается к общей системе подачи воды из колодца, которая работает бесперебойно.

Для того чтобы в процессе было постоянное давление воды, необходимо установить гидроаккумулятор, он позволит после достижения нужного уровня воды, выключать насос. Нужно только его подключить и можно пользоваться. Если нужна горячая вода, то для этого устанавливается электрический водонагреватель.

Небольшая сложность может возникнуть при подборе необходимого оборудования. Также могут возникнуть трудности и с электропроводкой. В этом случае лучше обратиться к специалистам или просто узнать больше, как это правильно сделать.

Заключение

Конечно понадобиться затратить много сил, на то чтобы осуществить все то, что было написано выше. Но если разобраться, то оно того стоит. Ведь таким образом можно сделать свое проживание в доме или на даче – максимально комфортным.

Инструкцию как провести воду в дом получена, это все можно делать своими усилиями и своими руками. Осталось только воспользоваться этим знанием и приступить к делу.

Фото воды в дом из колодца

Также рекомендуем просмотреть:

Пожалуйста, сделайте репост

mirstrojka.ru

Как провести воду из колодца в дом, подключение и монтаж

Хоть колодец и можно считать отличным источником питьевой и хозяйственной воды для загородного дома и дачи, вряд ли найдётся много желающих постоянно таскать эту воду в дом. Именно поэтому многие владельцы колодцев задаются вопросом, как подвести в дом воду из колодца. Водоснабжение загородного дома от колодца  или скважины вполне осуществимо. Однако до того как провести воду в дом, нужно решить целый комплекс мероприятий, направленных на достижение необходимой чистоты водозабора.  Видео инструкция по монтажу системы водоснабжения дома от колодца или скважины поможет вам лучше разобраться в принципах сооружения.

Чтобы произвести подключение водопровода к колодцу или скважине участок загородного дома или дачи должен быть оборудован колодцем с правильно уложенным фильтром на дне. Для обеспечения бесперебойной круглогодичной подачи воды в дом для питьевых и хозяйственных нужд необходимо выполнить гидроизоляцию и утепление сооружения, провести систему трубопровода, установить насос, фильтрационную и очистную систему.

Делаем гидроизоляцию сооружения

Подведение водоснабжения от колодца или скважины к даче или загородному дому требует обязательной гидроизоляции водозаборного сооружения. Это необходимо сделать по нескольким причинам:

• Прежде всего, со временем из-за нарушения герметизации швов в любой колодец могут начать попадать загрязнённые грунтовые воды (верховодки), сточные, талые и осадочные воды, продукты разложения органики, грунтовые соли и щёлочи, химикаты, бактерии. Такие протечки могут привести к тому, что воду из колодца нельзя будет использовать для питья. То же самое касается и скважины.
• Дополнительная гидроизоляция стенок бетонного колодца поможет защитить конструкции от разрушения под действием грунтовых кислот и солей.

Наружную гидроизоляцию бетонных колец нового колодца можно сделать на этапе его строительства обмазочным способом и несколькими слоями рубероида или при помощи проникающих составов. Старый колодец откапывают на глубину 3-4 м и изолируют с внешней стороны рубероидом на гудронных мастиках.

Для внутренней изоляции стенок колодца или скважины используют двухкомпонентную цементно-полимерную обмазочную изоляцию. Этот экологически чистый состав никоим образом не повлияет на качество питьевой воды. Кроме этого вокруг водозаборного сооружения делается подсыпка и бетонный затвор. На поверхности земли обязательно выполняется отмостка колодца.

Составляющие системы водоснабжения

Для проведения водоснабжения от колодца к даче или загородному дому может использоваться разная схема, но в любом случае понадобятся следующие составляющие элементы:

• колодец или скважина;
• насосное приспособление;
• гидроаккумулятор;
• автоматические манометры и датчики;
• приспособления для водоподготовки;
• трубы водоснабжения;
• запорная арматура;
• сантехприборы.

В некоторых случаях в зависимости от использования воды могут понадобиться коллекторы, водонагреватели, оросительные системы и трубы для полива огорода.

Как выбрать насос?

Схема прокладки водоснабжения от скважины и колодца очень похожа, поэтому в обоих случаях можно использовать погружной насос. Для неглубоких колодцев (до 10 м) можно приобрести поверхностные насосные устройства или насосные станции. В скважине такое приспособление используют при небольшом диаметре трубы.

Рекомендуем к прочтению:

Преимущества использования насосной станции:

• Многофункциональность системы. Станция включает в себя насос, гидроаккумулятор и автоматику.
• Хоть цена станции выше, чем у погружного насоса, вы сможете сэкономить, ведь вам не придётся приобретать гидробак.
• Станцию можно использовать при невысоком уровне воды в колодце или при маленьком диаметре обсадной трубы скважины.

Недостатки насосной станции:

• Ограничения по глубине. Для колодцев на даче глубиной более 10 м нужно выбрать другое оборудование.
• Слишком сильный шум при работе.
• Возможность попадания воздуха в систему при неправильном монтаже.

Погружной насос может работать исправно только в условиях, когда над ним находится не менее 1 м воды, а под ним не меньше 2-6 м. Это позволит ему не черпать песок и ил со дна колодца, что защитит от износа, перегорания обмотки электродвигателя и обеспечит эффективное охлаждение.

Гидроаккумулятор

Многие схемы подвода воды от колодца к дому подразумевают использование гидроаккумулятора. Так никаких проблем с подачей воды в дом не будет. Использование гидробака позволит насосу работать с меньшими нагрузками. Прибор будет автоматически отключаться при наполнении гидробака и включаться при падении уровня воды в баке ниже определённой отметки.

Гидроаккумуляторы делятся на накопительные и мембранные. Мембранные агрегаты небольшого размера и нужны для поддержания необходимого давления в трубопроводе. Накопительные баки очень большие и тяжёлые. Зато при отключении электроэнергии воды в таком баке хватит на сутки.

Обычно схема прокладки систем водоснабжения от колодца в дом предусматривает установку гидробака на чердаке. В некоторых случаях может понадобиться дополнительное усиление конструкций дома. Особенно при использовании накопительного бака.

Выбор труб

Для водоснабжения дома можно использовать медные, стальные, пластиковые или металлопластиковые трубы. Но самым большим спросом пользуются трубы ПНД. Они производятся из полиэтилена низкого давления, поэтому по прочности не уступают стальным, но не подвержены коррозии, гнили и не размерзаются зимой. Другие преимущества труб ПНД:

• такой трубопровод может прослужить 50 лет;
• небольшой вес облегчает монтаж;
• унифицированные соединители и крепежи ускоряют сборку.

Для водоснабжения дома понадобятся трубы диаметром 25 и 32 мм.

Рекомендуем к прочтению:

Прокладка наружного трубопровода

Для ввода трубопровода в стенке колодца пробивается отверстие. Ввод стоит хорошо герметизировать после прокладки труб и полного окончания работ по их монтажу. К скважине ввод подключается через адаптер, приямок или кессон.  Обычно место подключения должно располагаться не выше 1-1,5 м от уровня поверхности земли.

Дальше работы по монтажу труб водоснабжения ведут одинаково и для подключения к колодцу, и для скважины:

1. Прежде всего, необходимо отрыть траншею от колодца до стен дома. При этом траншею стоит заглубить на 40-50 см ниже уровня промерзания грунта. Примерную схему монтажа можно найти в сети.
2. Проводка труб выполняется так, чтобы на каждый метр длины превышение составляло 15 см. Поэтому траншею роют с уклоном. Это обеспечит необходимый уклон в сторону водозаборного сооружения.
3. После выкапывания траншеи её днище засыпается песком на высоту 70-100 мм и трамбуется.
4. Затем укладываются и соединяются все участки трубопровода.
5. После труб в траншею укладывают кабель от насоса.

Внимание: при укладке кабель насоса должен быть тщательно изолирован.

6. Перед закапыванием траншеи нужно провести испытание системы под давлением, в 1,5 раза превышающим рабочее.
7. Если система нормально функционирует, водопровод можно закапывать. Сначала насыпают песка на высоту 10 см. Песок вокруг труб не стоит слишком сильно трамбовать, чтобы их не повредить. В завершение траншея засыпается грунтом.

Если ваша дача или загородный дом находится в суровых климатических условиях, то укладку труб от скважины или колодца проводят несколько по-другому. Такой вариант можно использовать и в средних широтах, если вы решили устроить ввод выше уровня промерзания грунта. Монтаж наружных труб водоснабжения ведут в таком порядке:

1. Траншею роют на глубину 60 см.
2. Её дно засыпают слоем керамзита, шлака или пенопластовой крошки высотой 150-200 мм. Утеплитель трамбуют.
3. Трубы обязательно утепляются. Для этого вокруг них наматывается специальный утеплитель и фиксируется гофрированным кожухом.  Также неплохим вариантом утепления труб является использование греющего кабеля. Его укладывают в траншею вместе с трубами.
4. Затем трубы засыпаются тем же утеплителем сверху на высоту до 200 мм, он слегка трамбуется.
5. Дальше схема работ аналогична предыдущему методу укладки. Система проверяется, траншея засыпается.

Ввод в дом

Чтобы завести трубопровод в дом, необходимо проделать отверстие в фундаменте, если оно не было предусмотрено на этапе строительства загородного дома или дачи. Обычно водопровод промерзает именно в месте ввода в дом. Для того чтобы этого не произошло, вокруг трубы в месте ввода устанавливают муфту – небольшой отрезок трубопровода большего диаметра. Кроме этого место ввода тщательно утепляется. Как правило, для труб водоснабжения диаметром 32 мм понадобится муфта диаметром 50 мм.

Важно: расстояние между точкой ввода труб водоснабжения в дом и точкой выхода канализационных труб не должно быть меньше 1,5 м.

Утепление и изоляция ввода выполняется так:

1. В отверстие в фундаменте вставляется муфта.
2. Через муфту пропускается трубопровод и утепляется.
3. Для гидроизоляции ввода между трубой и муфтой забивают канат.
4. Затем это место заполняется герметиком, монтажной пеной или глиняным раствором.

Видео инструкция и схема прокладки труб для подачи воды из колодца в дом:

vodakanazer.ru

Схема водоснабжение частного дома из колодца: особенности монтажа

Водоснабжение дома – обязательная составляющая комфортного проживания. Обеспечить его в городе не проблема. Однако проживающим на даче или в сельском доме, приходится искать альтернативу центральному водопроводу. Один из вариантов автономных источников воды — шахтный колодец. Сооружение это насчитывает тысячелетнюю историю, но до наших времен принципиально не изменилось. Чего нельзя сказать о доставке воды из него.

Разберем, как организована схема водоснабжения частного дома из колодца в наше время, а также её сравнительные плюсы и минусы.

Краткое содержание статьи:

Достоинства и недостатки водоснабжения из колодца

Главных минусов колодца, как источника, два:

• зависимость дебита (максимальный объем воды, выдаваемой в единицу времени) от сезона:
• существенное влияние на качество воды экологических условий как региона, так и близлежащей местности.

Этим колодец отличается от скважин, особенно артезианских, доходящих до глубоких водоносных горизонтов, где выход и качество воды стабильное. К сожалению, минусы шахтного колодца не устранимы. Ведь они напрямую связаны с принципами его функционирования. Питаются колодцы от грунтовой воды, запасы которой, пополняются за счет осадков и близлежащих водоемов. Поэтому, несмотря на некоторую естественную грунтовую фильтрацию и очистку, в колодезную воду неизбежно попадают вредные вещества из атмосферы, сбрасываемых в реки отходов.

На дебит колодца значительно влияют сезонные колебания уровня грунтовых вод. Например, характеризуюсь весенним зеркалом воды почти вровень с землей, к августу шахтный водозабор может полностью пересохнуть.

Почему же, несмотря на указанны значимые недостатки, колодезные сооружения до сих пор остаются популярными? Все просто. Во-первых, они отличаются особой простотой устройства и обслуживания, по сравнению с глубокими скважинами. Во-вторых, качество воды из них все же на порядок лучше, чем из открытых водозаборов (рек, озер, прудов).

Также следует учесть, что схема подачи воды из колодца в дом по сравнению с централизованным водоснабжением, более экономична. При сегодняшних ценах на воду, даже если качество не позволяет применять ее иначе как техническую, автономный источник окупается за несколько лет.

Колодец в схеме водоснабжения: виды, особенности устройства и эксплуатации

Все конструкции водяных колодцев можно разделить на три типа:

1. Шахтный или «классический» колодец. Наиболее популярный из всех видов. Представляет собой узкую выборку грунта квадратного или круглого сечения глубиной до 20 метров и шириной до метра с небольшим. Для предохранения от обрушения стены колодца укрепляют деревянными срубами, бетонными конструкциями, кирпичной или каменной кладкой.

2. «Абиссинский колодец» или игольчатая скважина — перфорированная труба, с острым наконечником. Ее вбивают в землю до водоносного слоя, после чего качают воду ручным или поверхностным насосом.

3. Колодец–скважина. Сооружение представляет собой нечто среднее между скважиной и шахтным колодцем. Это пробуренная шахта 30-40 см диаметром, глубиной 15-20 метров. Её ствол по всей длине укрепляется обсадными трубами из бетона, стали или керамики, нижнее звено которых перфорировано.

Особых мер защиты требуют шахтные сооружения:

• от попадания пыли, мусора и осадков над ними монтируют оголовки с крышками, возводят скатные навесы или даже небольшие закрытые домики;
• чтобы уберечь колодец от попадания грязной «верховодки»: талых, дождевых и сточных вод из верхних слоев почвы, устраивают гидроизоляцию его верхней части, на глубину до 2,5 метров. Вокруг оголовка делают отмостку с уклоном от шахты;
• для предотвращения намерзания льда на стенках в зимний период оголовок утепляют. С этими же целями, а также для компенсации морозного пучения, вокруг колодца в грунте выбирают пазухи, затем заполняемые сначала засыпным утеплителем и слоем гидроизоляции из мятой глины сверху.

Читайте также: Водоснабжение частного дома

Схема водоснабжения частного дома с погружным насосом

Наиболее простая схема для устройства водопровода на даче из колодца с погружным (глубинным) насосом – водоподающий агрегат с подключенным шлангом. Его спускают в колодец, включают и пользуются водой. Покидая участок, дачники извлекают оборудование, увозят с собой или прячут.

Насос называют погружным, так как он способен работать только в притопленном положении, а забор воды происходит через отверстия в его корпусе. По принципу действия такие агрегаты могут быть вибрационными, центробежными, в том числе вихревыми, и винтовыми.

Капитальный водопровод в частном доме от колодца с погружным насосом (см. рис.1) состоит из следующих узлов:

1. Глубинный насос с поплавковым датчиком, размещенный вблизи дна колодца. Датчик необходим для защиты от работы «всухую». Если из колодца ушла вода, то поплавок опускается, отключая насос.
2. Гибкий шланг, идущий от насоса до магистральной трубы. Он позволяет легко извлекать агрегат для обслуживания или ремонта. Соединительный переходник располагают в приямке или колодце. В приямке также размещают вентиль обратного слива, позволяющий при необходимости полностью опорожнить систему водопровода.
3. Электрический кабель питания насоса. Проводка его возможна под землей либо на столбах.
4. Подземная магистраль от колодца к домашней разводке. Если колодец расположен недалеко, как магистральный трубопровод могут использовать шланг насоса. Тогда его прокладывают внутри канала из пластиковой или асбоцементной трубы.
5. Узел подвода в дом.
6. Внутридомовая разводка, включающая бак запаса воды или гидроаккумулятор.

Хотя такая система водоснабжения частного дома из колодца предельно проста, она требует использования промежуточного ресивера (гидроаккумулятора или накопительной емкости). Причина в том, что дискретный режим работы (когда водоразборные краны часто открывают и закрывают) для водоподающего агрегата нежелателен.

Работает система следующим образом: открывая кран, мы забираем воду из гидроаккумулятора или бака. При падении уровня воды или давления в гидроаккумуляторе ниже критического, поплавковый датчик накопительного бака или реле давления запускает погружной насос. Вода поступает до тех пор, пока не наполнит бак либо не создаст необходимое давление в гидроаккумуляторе.

Важно! При эксплуатации протяженных магистралей либо безнапорных накопителей для комфортного водопользования могут устанавливаться дополнительные насосы подкачки.

Читайте также: Схема дачного водопровода

Схема водопровода из колодца с подачей воды насосной станцией

Данная система предусматривает подачу воды с помощью насосной станции, сочетающей насос, реле давления и гидроаккумулятор. Она способна снабжать водой как частный дом, так крупное фермерское хозяйство или коттеджный поселок.

Станцию располагают в небольшой утепленной постройке рядом с колодцем либо в приямке. Ведь, если насосный узел организовывать в доме, то придется мириться с шумом, сопровождающим его работу.

На окончательное место размещения водоподъемной установки влияет и расстояние от дневной поверхности до зеркала воды. Поверхностные насосы ограничены по высоте всасывания – она не может превышать 8 м. Кроме того, чем ближе агрегат к зеркалу, тем выше его производительность. Поэтому, зачастую, насосные станции заглубляют в приямки.

Схема состоит из следующих узлов и элементов (см. рис. 2):

• заборный патрубок с механическим фильтром грубой очистки и линией подачи;
• насосная станция;
• питающий станцию токоподводящий кабель;
• наружная магистраль;
• узел ввода;
• внутридомовая разводка.

Автоматический режим работы такой водоподающей система, аналогичен работе системы с погружным насосом. При открытии водоразборного кран либо срабатывания клапана сантехнического устройства, давление в системе падает, и реле давления включает насосную станцию. Когда краны закрыты, набор гидроаккумулятором установленного давления подтверждается командой реле на отключение оборудования (перевод его в режим ожидания).

Устройство водопровода в частном доме своими руками от шахтного колодца по схеме с насосной станцией сегодня наиболее популярно, так как предполагает простую установку готового к работе водоподъемного комплекта заводской сборки.

Особенности внутридомовой разводки

Для внутренней разводки используют следующие схемы раздачи воды потребителям:

1. Для небольших домов или дач, где число водоразборных устройств не превышает 3-5 точек – последовательная или тройниковая подводка. Прокладывается одна линия, от которой с помощью тройников выполняется подача к водоразборным устройствам – смесителю, бачку унитаза, бойлеру, нагревателю ГВС и т.д.
2. Коллекторная разводка – более сложная. Воду к каждому потребителю или их группе подводят отдельным шлейфом от общего коллектора, расположенного на вводе питающей магистрали в здание. Такая схема подойдет даже крупному хозяйству, с мощной и сложной системой полива. Отдельными потребителями в неё могут входить баня, бассейн, душевые, санузлы на улице или на разных этажах здания.

Обязательным элементом схемы внутренней разводки водоснабжения дома из колодца служит узел водоочистки. В зависимости от качества воды он составляется из одного или нескольких последовательных каскадов, использующих при необходимости отстойники, ионообменные фильтры и т.д. Если химический и бактериологический состав в норме, то можно ограничиться модулями грубой и тонкой фильтрации. Они очищают воду только от взвешенных частиц.

Важно! Проверку качества водозабора на первый год его эксплуатации выполняют ежеквартально, далее – ежегодно. В случае форс-мажоров (техногенных авариях, природных катаклизмах и пр.), способных даже теоретически повлиять на качество воды, а также при заметном изменении ее вида, вкуса и запаха, проверку выполняют немедленно, а дальше, как можно чаще, пока ситуация не стабилизируется.

Читайте также: Проектирование сетей водоснабжения и канализации

Наружная магистраль в схеме водоснабжения частного дома

Обустраивая магистральный водопровод от колодца к дому учитывают, что:

1. Глубина заложения всесезонных коммуникаций выбирается ниже уровня промерзания грунта. Однако, если это затруднительно (по финансовым или техническим соображениям), то трубы утепляют, используя засыпную теплоизоляцию либо иной влагостойкий тип утеплителя. Дополнением к утеплению может служить кабельный электроподогрев. Он полностью минимизирует риск перемерзания коммуникаций даже на протяжении длительных особо холодных зимних периодов.
2. В сезонном загородном доме либо на дачном участке можно заложить и неглубокую магистраль. В этом случае к зиме придется побеспокоиться о консервации системы: полностью слить воду, а при необходимости, демонтировать и спрятать насосное оборудование. Поэтому, для опорожнения уличной магистрали ее обязательно прокладывают с уклоном в сторону сливного вентиля. Его размещают у колодца или в домовом приямке. Соответственно туда же выполняют уклон магистрали.
3. Прокладку кабеля питающего насосное оборудование и слаботочных сетей автоматического управления (при наличии), как правило, выполняют вместе с трубой водопровода.

4. Чтобы не нарушить гидроизоляцию фундамента (особенно при наличии подвала), в схеме водоснабжения дома из колодца вход магистрали выполняют через металлическую или пластиковую гильзу. Ее тщательно герметизируют как снаружи, так и внутри (между трубой и гильзой). Зазор заполняют специальным герметиком, раствором, битумной мастикой либо чеканят пропитанной маслом паклей.

5. Чтобы организовать орошение огорода, газонов, клумб, обычно достаточно вывести сквозь цоколь трубу с вентилем и рифленым патрубком для шланга. Для сложных автоматизированных систем полива необходимо создание отдельного узла. Размещаться он может дома в специальном помещении или в отдельно стоящем сооружении. Подключают магистраль полива к домовому водопроводу до системы очистки.

Читайте также: Водоснабжение и водоочистка для комфортного проживания в доме

Полезные советы в заключение

Система водоснабжения из колодца удобна и выгодна, если ее изначально грамотно спроектировать, нарисовать подробный чертеж, а затем правильно смонтировать.

• Особое внимание уделите качеству воды. Периодически выполняйте осмотр, при необходимости очистку и обеззараживание колодца. Нужные консультации применительно к местным особенностям дает городская или районная СЭС. Посещая ее, с собой можно взять не только образец воды, но и фото колодца с проблемой.
• Вместо дорогостоящего бронированного кабеля питания насоса можно использовать обычный провод, но проложить его в кожухе из трубы ПВХ или полиэтилена низкого давления. Помимо защиты, это решение позволяет заменять проводку, не выкапывая её из земли.
• Сбои в работе автоматики насосной станции могут быть вызваны падением давления в кожухе гидроаккумулятора. У емкостей до 150 литров (включительно) оно должно составлять 1,5 бар. Проверяют давление обычным автомобильным манометром, а при необходимости подкачивают ручным насосом.

Смотрите полезное видео по устройству системы водоснабжения из колодца:

www.project-home.ru
