Фото домов из оцилиндрованного бревна

Здесь вы можете посмотреть фотографии построенных домов и коттеджей из оцилиндрованного бревна. Для чего обычно смотрят фото? Главное — это нужно для того, чтобы клиент понимал, какой дом ему предлагают. Не всем понятно, что представляет из себя дом из оцилиндрованного бревна, и самое главное, каким его представляют себе строители. Некоторые считают, что дом должен быть красивым, а некоторые — лишь бы его построить. Фото домов из оцилиндрованного бревна нужны именно для вашего представления о домах, которые мы строим. Посмотрев фото, будущий заказчик сможет понять, что он получит в реальной жизни на своем участке, кроме красивой картинки — проекта.

Дом из оцилиндрованного бревна с верандой и слуховым окном

Подробнее о доме:

Дом оцилиндровка, под крышу
Размеры: 6 на 8.5 м, площадь 70 м2.
Фундамент: ленточный ж/бетон, цоколь из силикатного кирпича.
Бревно диаметром 220мм, перегородки: мансарда 1шт и 1этаж 1 шт.


Бревенчатая мансарда и фронтоны, с перегородкой
Мини веранда
Крыша со слуховым окном, металлочерепица, с ветровыми планками, зеленая. Уклон 40 гр. Стропила 50×200 мм.

Небольшой бревенчатый дом с верандой и балконом

Описание:
размер: 8*10 м, площадь 120 м2
фундамент: винтовые сваи, с обвязкой из металлопрофиля
стены:бревно диаметром 220мм, перегородки: мансарда 2 шт и 1 этаж 2 шт.
Крыша — стандарт, металлочерепица, уклон 40 градусов, с ветровыми планками, фронтоны — бревенчатые
Небольшая веранда и балкон предусмотрены проектом.

Классический дом из бревна

Описание:
Размеры: 8 на 10,5 м, площадь 125 м2
Бревно 220мм
Фундамент: из имеющихся у заказчика жб блоков.
Перегородки: 1эт 2 шт, 2эт 2 шт
Сложная кровля с люкарной
Бревенчатая мансарда и фронтоны
Крыша металлочерепица, с ветровыми планками, цвет красное вино. Стропила 50×180 мм
Миниверанда и балкон

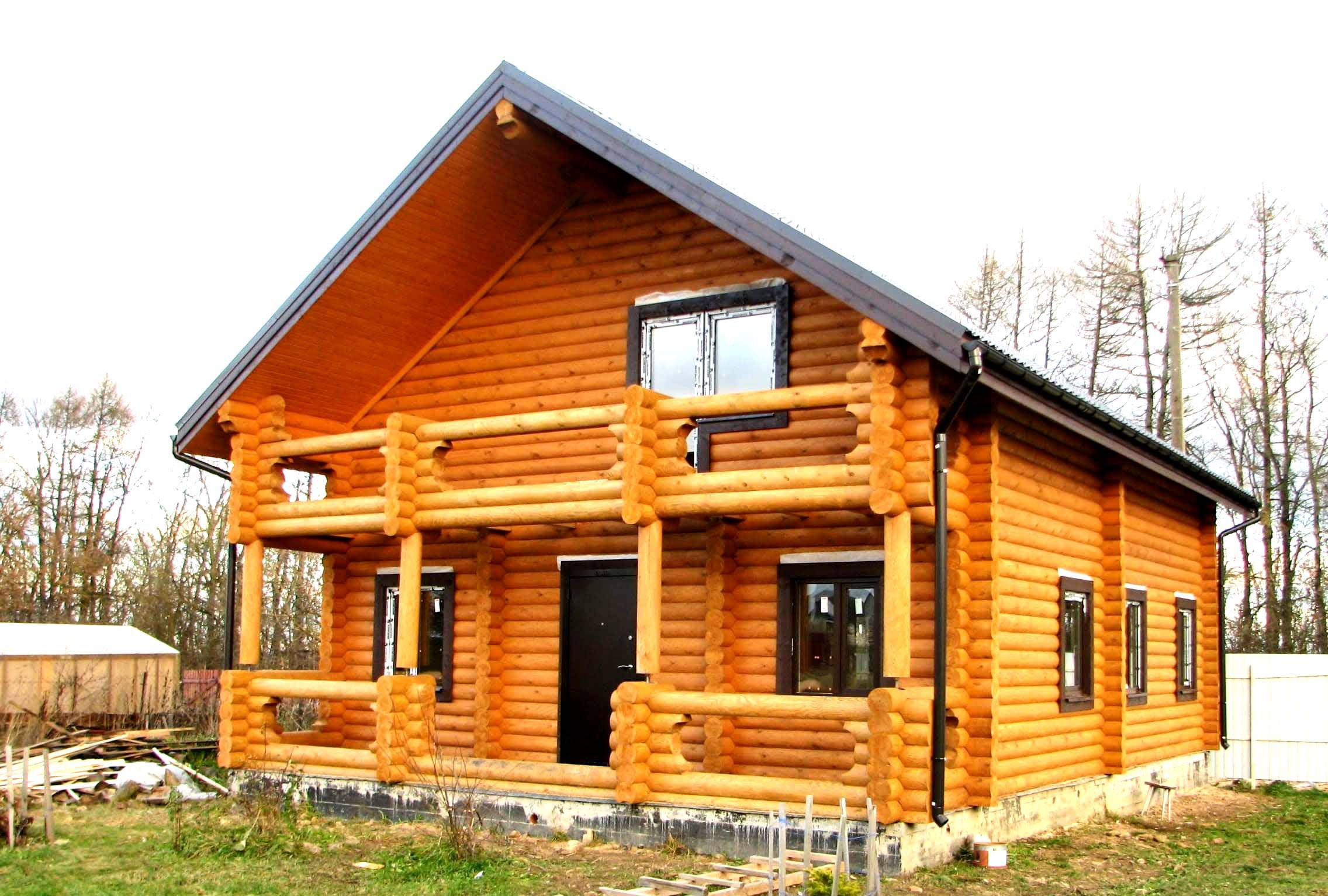

Фотографии коттеджа с теплой верандой и просторным балконом

Подробнее:
Оцилиндровка диаметром 220 мм

Размер: 8 на 12 м, площадь 135 м2.
Фундамент- винтовые сваи с оголовками и обвязкой из пропитанного антисептиком бруса 150×200
С мини верандой, теплой бревенчатой верандой, просторным балконом
Перегородки: мансарда 2 шт, первый этаж 2 шт
Регулируемые домкраты на стойках
Бревенчатые перила, лестница из полубревен. Окосячка в проемах. Потолок балкона подшит евровагонкой. Регулируемые домкраты на стойках
Кровля шоколад с ветровиками. Стропила 50×250 мм.

Современный бревенчатый коттедж из оцилиндровки

Дом из оцилиндрованного бревна под крышу
Размер: 9×12м, площадь 170 м2
Фундамент: ленточный железобетон
Бревно 220 мм. Перегородки: 1этаж 3 шт, мансарда 3 шт. Перила веранды и балкона- бревно, стойки с винтовыми анкерами
Крыша: стропильная система с влагоизоляцией и обрешеткой. Стропила из доски сечением 50 на 250мм.

Экономичный бревенчатый дом

Дом из оцилиндровки. Размер: 8,5×10м, площадь 130 м2. Фундамент: ленточный железобетон
Бревно 220 мм. Перегородки: 1этаж 3 шт, мансарда 3 шт. Перила веранды и балкона- бревно, стойки с винтовыми анкерами
Крыша: стропильная система с влагоизоляцией и обрешеткой, металлочерепица цвета красное вино с ветровыми планками. Стропила из доски сечением 50 на 200мм.

Вместительный коттедж с мансардной крышей

Дом из бревна оцилиндрованного диаметром 220 мм. Размер: 11×16м, площадь 300 м2. Фундамент: ленточный бетонный.
Перегородки: 1этаж 3 шт, мансарда 3 шт. Крыша: стропильная система с влагоизоляцией и обрешеткой, металлочерепица цвета красное вино с ветровыми планками. Стропила из доски сечением 50 на 200мм.

Также можно посмотреть фото деревянных домов из бруса и бревна

Фото бань

Дома из оцилиндрованного бревна в Новосибирске

Возведение домов из оцилиндрованного бревна в наши дни является одной из наиболее оптимальных технологий по соотношению цены и надежности. Не отстает и эстетика: округлые бревна, зафиксированные венцом, смотрятся довольно декоративно. Для производства так называемой оцилиндровки в основном используется древесина хвойных деревьев (лиственницы, кедра, ели и сосны), реже – дуба и липы.

Преимущества домов из оцилиндрованного бревна

Эстетичность

Многие потенциальные застройщики отдают предпочтение проектам из оцилиндрованного бревна, потому что строения данного типа выглядят по-домашнему уютно. Такой эффект достигается за счет округлого рельефа стен. Кроме того, такие дома имеют аккуратный и весьма добротный вид, особенно если они расположены на фоне леса или окружены рукотворным ландшафтом соответствующей стилевой направленности.

Высокий показатель теплоизоляции

Владельцы домов из оцилиндрованного бревна экономят значительные суммы на отоплении и кондиционировании помещений. Такие строения хорошо сохраняют тепло в морозы и дарят приятную прохладу в летний зной. Толщина бревен, используемых для строительства, определяется в зависимости от климатических условий и назначения строения (для постоянного или сезонного проживания).

Экономия средств на внутренней и внешней отделке

Природная фактура древесины и ее рельеф избавляют хозяев от многих хлопот, связанных с отделкой фасада и помещений. Достаточно подчеркнуть декоративность дерева (с помощью морилок, лаков), а также провести работы, направленные на уход за материалом (обработать от вредителей, грибков и воздействия влаги). Все это не сложно выполнить и собственными силами, без привлечения специалистов, что тоже ведет к снижению расходов.

Высокая степень надежности

По мнению некоторых людей, строения из описываемого материала больше других подвержены гниению. Они объясняют это тем, что с оцилиндрованных бревен при их обработке снимается верхний слой. На самом деле его удаление не снижает потребительских свойств дерева, поскольку его наиболее крепкий и плотный слой остается целым. Риск негативного воздействия ультрафиолета на материал или его поражение грибком исключается благодаря обработке бревен специальными пропитками, в том числе и антисептиками.

Не менее важными являются и следующие положительные характеристики строений из оцилиндровки:

  • высокая степень сейсмической устойчивости;
  • гигроскопичность;
  • экологичность, выражающаяся в полном отсутствии вредных испарений и в наличии полезных фитонцидов и смол;
  • незначительная масса постройки, что снижает расходы на фундамент;
  • высокая скорость монтажа с минимальным использованием вспомогательных устройств.

Как определить оптимальный диаметр оцилиндрованного бревна

Повторимся, толщину бревен определяет то, в какой широте возводится дом, и как он будет использоваться (для постоянного либо временного проживания). Для строительства летней дачи или, например, домика в районе Сочи подойдет брус диаметром 160-200 мм. При возведении домов для круглогодичного проживания в условиях средней полосы России следует использовать брус толщиной 220-240 мм. При этом оцилиндровка толщиной в 160-180 тоже может сгодиться в хозяйстве. Из нее можно построить летнюю кухню, небольшую баньку, беседку, игровой домик для детей и т.д.

Древесина во все времена была наиболее востребованным материалом в строительстве жилья. Не потеряла она своей актуальности и в наши дни. Ведь ни один другой материал не способен придать дому большего ощущения уюта и тепла, чем натуральное дерево.

Дома из бревна под ключ, проекты и цены в Москве

Дома из бревна под ключ, проекты и цены в Москве

Дома из бревна с каждым годом становятся все более популярными. Реагируя на потребности наших клиентов, мы создали широкий спектр готовых проектов с возможностью их модификации и изготовления на заказ по проекту заказчика. Предлагаемые нами дома построены по технологии «в чашку». Данная технология гарантирует: надежность, долговечность, экологичность

—>

Поиск проектов

—> —> —>

Деревянные дома могут быть построены в утепленном варианте и служить для круглогодичного или сезонного использования. В последнем случае возводится деревянный сруб без дополнительного утепления. В нашем каталоге представлены дома с мансардой и одноэтажные постройки. Применяемая нами система гарантирует легкую и быструю сборку.

Мы гарантируем высокое качество используемых материалов и работы. Предлагаем строительство домов из бревна под ключ по индивидуальным и типовым заказам.

В чем же наше преимущество?

  • Расскажите, что вам нужно — мы это создадим! Если у вас есть готовый проект и вы ищете подрядчика, свяжитесь с нами. Если проект дома вашей мечты создавался только по вашим эскизам, мы можем подготовить профессиональный проект по вашим советам, а затем построим его для вас! Возможность создания индивидуальных проектов ограничена только нашей текущей загруженностью и способностью предложить вам оптимальные сроки выполнения заказа.
  • Экспозиция. В нашем распоряжении имеется огромный деревоперерабатывающий завод, в котором мы изготавливаем деревянные срубы и пиломатериалы различных сечений вне зависимости от условий, которые диктует современный нестабильный рынок. Также возле завода расположен наш выставочный комплекс с большим количеством построенных домов и бань. На выставке представлены образцы от 2 до 17 лет.
  • Короткое время сборки. Наши дома могут быть построены из бревна разной толщины. Конструкционные элементы предварительно собираются на нашем заводе, поэтому время, необходимое для возведения конструкции, сведено к минимуму.

Дома из бревна от ГК «Детинец»

За 25 лет работы мы создали множество узнаваемых проектов. Наши проекты деревянных домов из бревна, отличаются оптимальным сочетанием цена и качество. Мы традиционно уделяем много внимания пропорциям и деталям отделки. Проекты, представленные в нашем каталоге, реализованы во многих регионах страны: в Москве, Владимире, Воронеже, Калуге, Туле, Краснодарском крае.

Мы хотим, чтобы наши дома были прочными и долговечными, чтобы они могли служить нашим клиентам долгие годы. Каждый раз, когда создается новый проект, мы вкладываем в него все свои знания и опыт. Каждый клиент – новый партнёр, с которым достигается общая цель путём реализации мечты загородного строительства. Мы гордимся тем, что работаем в команде, которая постоянно стремится развивать нашу компанию за счет реализации уникальных идей.

Что такое оцилиндрованное бревно

Бревно — это натуральный материал. Ваш дом всегда будет полон свежего воздуха, что не только приятно, но и полезно для здоровья. Все наши бревна проходят процесс оцилиндровки перед тем, как пойти в дело. Также мы можем провести обработку сруба специальными составами, которые безвредны для человеческого организма, но крайне полезны для надежности вашего будущего домика. подробнее…

Современный интерьер дома из бревна

Строения из дерева в нашей стране возводятся уже на протяжении многих веков. Кроме этого во многих других странах мира при строительстве, в том числе жилых объектов, в течение большого количества столетий использовались натуральные материалы. Прочитать полностью

Дома из бревна. Что это?

Что такое деревянный дом? Это невероятная теплота, практичность, долговечность, а также атмосфера чистого воздуха и жизнь в гармонии с природой и самим собой. Прочитать полностью

Бревенчатые дома. Преимущества

Прежде всего, стоит назвать отсутствие профессиональной доработки изготовления срубов, поскольку оцилиндрованное бревно проходит подготовку ещё на производстве. За счет высокой точности изготовления бревен и их маркировки не требуется и постоянной выборки подходящих строительных материалов – приобретайте бревна одной маркировки и возводите свой дом прямо сейчас. Прочитать полностью

Современные дома из бревна: технология строительства и особенности материалов

Сегодня в России переживает новое рождение традиционное деревянное домостроительство. Безусловно, бревенчатые дома имеют множество преимуществ, связанных с использованием замечательного по своим свойствам материала – дерева. Прочитать полностью

Информация на сайте не является публичной офертой © «ДЕТИНЕЦ» Все права защищены.

строительство деревянного бревенчатого жилища и особенности калиброванного стройматериала, как построить из бруса и древесины большого диаметра

Натуральное дерево – экологичный, прочный, недорогой, эстетичный материал. Бревно для строительства используется очень давно и не теряет своей популярности и на сегодняшний день. Сегодня, когда люди делают выбор в пользу натуральной и экологически чистой продукции, бревенчатые дома становятся особенно актуальными.

Строительством деревянных домов под ключ занимается огромное количество фирм. Чаще всего они же занимаются и заготовкой бревен. Окончательная цена готового жилища будет зависеть от не только от размеров дома, но и от качества бревна, его диаметра и способа производства.

Построить дом своими руками получается в два раза дешевле. В этой статье мы рассмотрим пошагово, как можно построить дом из бревна самостоятельно.

Особенности

Древесина обладает свойствами отдавать влажность.

Живётся в таких домах намного приятнее, чем в каменных: тепло зимой, а летом прохладно. Деревянная конструкция легче, чем бетонная или кирпичная, следовательно, и фундамент обойдется дешевле.

По сравнению с брусом дом из бревна выйдет значительно дороже и займёт больше времени на процесс строительства, но неповторимый колорит и высокие эксплуатационные характеристики легко компенсируют эти недостатки.

Один из важных моментов – это сохранение в интерьере структуры древесины. Внутренний дизайн деревянного дома из бревна можно оформить в деревенском стиле под избу с русской печкой или, например, прованс.

Несмотря на появление новых технологий в строительной области, срубы продолжают возводить традиционными способами. Укладываются бревна в горизонтальную конструкцию, образующую стены. Венцом именуется каждый положенный ряд, а самый нижний – окладным венцом. Сруб, который состоит из 4 стенок, называется четырёхстенком, где бревна связываются в углах. Если имеется внутренняя перегородка – пятистенком.

Плюсы и минусы

Бревенчатый дом обладает рядом достоинств. Специалисты строительной индустрии и владельцы бревенчатых домов отмечают такие преимущества:

  • Экологичность материала. Такие дома строят из натуральной древесины, что позволяет сохранить природные качества материала. В таком жилище будет всегда сохраняться приятный древесный аромат и уютная обстановка.
  • Самое главное, за что любят дерево, – это прекрасные теплоизоляционные свойства. Например, жильё из 20-сантиметрового бревна намного лучше теплоизолировано, чем похожее жильё из кирпича. Поэтому возводя бревенчатый дом, вы сэкономите на отоплении.
  • Вес деревянного дома позволит заложить любой тип фундамента.
  • Структура дерева позволяет дому «дышать». В таком доме комфортно находиться.
  • С материальной точки зрения дерево является доступным стройматериалом. Строительство голой коробки бревенчатого дома выйдет вам в небольшую сумму, за которую вы никогда бы не поставили кирпичный дом. Также за счёт дешевого фундамента и отсутствия декоративной обработки стен дом из древесины в итоге обходится гораздо дешевле.
  • Дерево обладает натуральностью. Приятный внешний вид позволяет не отделывать его дополнительно ни снаружи, ни изнутри.
  • Древесина обладает высокой прочностью и стойкостью к нагрузкам, что позволяет построить дом в несколько этажей.
  • Возможность сборки и разборки при необходимости позволяет перевести дом в новое место.
  • Проект деревянных домов представляет собой несложный чертёж-конструктор, который будет понятен любому читающему.

Помимо достоинств, есть и у таких построек недостатки:

  • подверженность гниению со временем;
  • полная усадка бревенчатого дома происходит после трёх лет, хотя заселяться можно уже через полгода после окончания строительства;
  • хотя специальные обработки и снижают пожароопасность, всё равно высок риск возникновения пожара.

Выбор древесины

При подготовке к строительству важным этапом является выбор материала. Основными требованиями к древесине как к стройматериалу, являются устойчивость к воздействию внешних агрессивных факторов, эстетическая привлекательность, доступность, долговечность, тепло- и звукоизоляция.

Важно также понимать, что какая бы качественная древесина ни была, если нарушена технология строительства и не соблюдены технические инструкции, то долговечность постройки в таком случае не гарантирована.

Обычно выбор породы дерева делается между лиственницей, сосной и елью.

Лиственница

Лиственница – хвойное дерево, которое распространено по всей территории России. Наиболее подходящей для строительства является лиственница из сибирских регионов.

Этот вид древесины обладает огромным количеством преимуществ. Он долговечный, прочный, не гниет и не подвергается воздействию грибка.

Материалы, изготовленные из лиственницы, не подвергаются разбуханию и не деформируются даже в помещениях с высокой влажностью.

Лиственница имеет благоприятное воздействие на человека, принося огромную пользу для его здоровья. Цена на продукцию из этого материала будет доступна каждому покупателю. К тому же лиственница не требует дополнительной обработки, в отличие от других пород, на чем также можно существенно сэкономить.

В процессе оцилиндровки брёвен из лиственницы удаляют очень узкую заболонь, вследствие чего бревна не посинеют в будущем.

Бревна этой породы не нуждаются в дополнительной обработке. В качестве антисептика выступает смола самого дерева, обеззараживая и не давая развиваться древесным жукам.

Лиственница обладает большей огнеупорностью по сравнению с другими породами.

Ель и сосна

Обе породы активно применяются при производстве стройматериалов. Это основные конкуренты в рейтинге потребительского спроса. Брус из этих пород отличается долговечностью и прочностью.

Ель и сосна идентичны по физическим показателям, однако брус из ели более рыхлый, но именно поэтому он является более тёплым по сравнению с сосной.

Обе породы схожи по прочности и химическим свойствам, но сосна более подвержена поражению синевой – заболонным окрасом, который изначально можно предотвращать специальными средствами. В качестве профилактики рекомендуют использовать антисептики. Со временем цвет древесины у ели не меняется.

Естественная влажность обеих пород составляет 12%. Лесозаготовки для ели и сосны приходятся на зимнее время года ввиду того, что летом возможна деформация при усадке бревен. Сосновые бревна большого диаметра предпочитают при строительстве крупных зданий.

По структуре волокна тоже имеются различия: у сосны она выражена и имеет определенный рисунок, ель же обладает однородной структурой.

При выборе материала важным фактором является его горючесть. Но с этим можно бороться, используя для обработки древесины антипиреновые составы.

При строительстве деревянных домов используют различные виды бревна.

Оцилиндрованное (калиброванное) бревно получается путём обработки на оцилиндровочном станке. Достоинствами данного вида сырья является повышенное качество, возможность формирования профиля любой сложности, низкая себестоимость и высокая скорость возведения сруба. Дома из оцилиндрованной древесины смотрятся красиво и не нуждаются в дополнительной обработке.

Строганое бревно – более подходящий вариант для тёплого и долговечного сруба. Оно обрабатывается электрорубанком, при этом убираются все неровности. Такие бревна получается ровными и гладкими. Цена на дом, выполненный из строганого бревна, значительно выше по сравнению с домами из другого вида древесины. Скобленое бревно является самым долговечным даже без специальной обработки. А при дополнительном антисептировании сруб из данного вида бревна может прослужить более ста лет.

Незначительная обработка помогает окоренному бревну сохранять все защитные свойства, что значительно повышает срок его службы.

Клееное бревно соединяет в себе достоинства профилированного клееного бруса и красивые округлые формы бревна. Отличается повышенной прочностью по сравнению с массивом. Основные преимущества данного вида бревна: не растрескивается и не меняет своей формы в течение долгого срока эксплуатации, а также имеет незначительную усадку, составляющую всего 1-2%.

Требования

Существуют определённые нормы и требования, которые необходимо учитывать, прежде чем начинать строительство дома.

Так, например, для начала нужно получить разрешение для постройки жилья на своём участке. При его получении проверяются такие документы, как: свидетельство о праве на собственность земельного участка, разрешение на использование земли под дачное строительство или индивидуальное жилищное.

После получения нужного разрешения от администрации нужно приступить к планированию участка. В качестве ориентира для места расположения будущего дома выбираются соседние строения и забор. Расстояние до них должно составлять не менее 5 м.

Имеются также требования и к стройматериалу: отсутствие трещин, дефектов, кривизны. У цельного бруса и клееного показания могут различаться. Например, у цельного допускается появление трещин глубиной до половины бревна, а у клееного допустимая их глубина – только 1/3. Кривизна полотна клееного бруса может быть до 10 мм, а в случае цельного – 17 мм.

Проектирование

Любой дом – это архитектурно-инженерное сооружение, которое невозможно построить без проекта, который потребует определенных расчетов. При проектировании лучше всего обратиться к специалистам или выбрать уже готовый проект.

Стоит учитывать, что двухэтажный дом площадью 50 м2 обойдется немногим дороже по финансовым затратам, чем одноэтажный этой же площади ввиду того, что сокращаются расходы за счёт фундамента, инженерных систем и кровли.

Перед началом проектирования важно провести геологическую разведку местности, которая даст представление о свойствах почвы и грунтовых водах. Эти сведения помогут определиться с выбором типа фундамента.

Для начала рассчитывается общий вес будущего дома, в соответствии с которым выбирается вид фундамента. Затем продумывается планировка комнат, а также дизайн и внешний вид. Продумывать детально нужно именно на этом этапе подготовки, так как впоследствии внести какие-либо изменения будет невозможно, так как перегородки в рубленых домах пересекаются с венцами внешних стен.

Следующий шаг – рассчитывается количество, места и размеры окон и дверей.

Далее выбирается тип кровли. Перед тем как проектировать крышу, нужно учитывать, что чем она проще, тем надежнее она получится в итоге. После чего разрабатывается последовательность работ, а также поэтапность сборки сруба. В конце проектирования продумывается установка всех инженерных коммуникаций.

Не забудьте продумать вопрос о хранении строительного материала на участке. Для этого обычно сооружают навес, где укладываются брёвна с обязательной перекладкой из тонких деревянных брусков.

Важные нюансы:

  • заранее определитесь, из какой разновидности бруса будет произведено строительство;
  • не забудьте просчитать воздействие усадки на кровлю;
  • выберите место, где будет стоять дом, учитывая 5-метровое расстояние от межевых линий участка;
  • не проектируйте проёмы окон на проезжую часть, в будущем в комнатах будет шумно.

Рекомендуется, чтобы точка забора воды и стояки канализации были в одном месте, таким образом можно значительно сэкономить на их монтаже и эксплуатации в дальнейшем.

Проекты для дачных домов и домов для постоянного проживания будут отличаться некоторыми деталями. Для последнего варианта выбирается более прочный монолитный фундамент, учитывается установка коммуникацией, тщательное утепление и особая звукоизоляция.

Типовой проект – самый частый вид проектирования, не требующий особых доработок. Самое главное в таком варианте – учитывать особенности участка для будущего строительства.

Эскизный проект – это рисунок, на котором изображён только фасад дома без расчётов.

Индивидуальный проект разрабатывается с учётом всех пожеланий будущего домовладельца.

Подготовка

Сегодня дом – это не просто место для проживания или проведения выходных, а ещё и вложение финансовых средств. Поэтому прежде чем начать строить, нужно основательно подготовиться. Ошибки при проектировании, в выборе материалов, монтаже могут привести в дальнейшем к серьезным последствиям.

Подковка к строительству заключается в следующих действиях:

  1. Если вы уже являетесь счастливым обладателем земельного участка, перед строительством вам будет необходимо продумать проектирование, получить технические условия у органов, обслуживающих коммуникационные системы, а также получить разрешение на строительство.
  2. Если на участке нет электричества и воды, нужно обязательно об этом позаботиться на этапе подготовки. Вопрос о водоснабжении решается бурением скважины, а при отсутствии электричества необходимо запастись хотя бы электрогенератором.
  3. Для предотвращения проникновения посторонних на ваш участок и сохранения стройматериалов желательно его оградить.
  4. Также необходимо установить небольшой хозяйственный блок, который будет служить одновременно местом для хранения инструментов и укрытия от непогоды.

Затем нужно выравнять участок под фундамент, выкорчевать пни, корни деревьев, очистить место стройки от мусора.

Этапы возведения

После завершения подготовки, проектирования, закупки материалов можно приступить к строительству.

При возведении дома своими руками важно соблюдать этапность действий.

На первом этапе производится возведение фундамента и цокольного этажа. Роются траншеи или котлован в зависимости от типа фундамента. Для бревенчатых домов обычно выбираются ленточный, свайно-ростверковый или плитный вариант фундамента. На этом же этапе закладываются коммуникации, обустраивается дренаж. Основание дома лучше закладывать в тёплое время года.

После доставки размеченного бревна на участок выполняется возведение стен и перекрытие этажей, а также монтаж лестницы и внутренних перегородок. Сборка происходит по технологическим картам стен в развёртке. Все венцы скрепляются между собой в шахматном порядке.

Следующий этап – возведение стропильной системы дома. Здесь очень важно соблюдать все необходимые технологические правила. При постройке деревянных домов жесткое закрепление стропил не применяется ввиду того, что во время усадки может произойти разрыв всей конструкции. Самые популярные покрытия для кровли – металлочерепица, профнастил, мягкая кровля, ондулин.

Следующий этап – шлифовка стен и утепление. При усадке возможно образование трещин, поэтому очень важно осмотреть дом и при необходимости заделать щели. Стены после шлифовки можно покрыть специальными тонирующими растворами для изменения цвета.

Затем устанавливаются двери и окна, оставляя зазоры для утеплителя. Проводятся инженерные работы, устанавливается отопительная система, лестницы. В конце всех работ производится наружная и внутренняя отделка.

Утепление

Дом из дерева считается тёплым и приятным для проживания ввиду того, что стены дышат, сохраняя тепло. Однако не всегда толщина бревен может противостоять сильным морозам. В таком случае лучше всего провести наружное и внутреннее утепление стен, крыши и фундамента. Утепление дома поможет снизить расходы на обогрев, а также уменьшить теплопотери.

Пароизоляционная пленка должна присутствовать в любом типе утепления дома, будь то наружное или внутреннее.

Плёнку устанавливают между обшивкой стены и слоем теплоизолятора. Пароизоляционный слой помогает не намокнуть основному утеплителю.

Снаружи

Владельцам бревенчатых домов нужно учитывать, что для наружного монтажа утепления подойдут не все материалы.

Для бревенчатых объектов хорошо подойдёт эковата, гранулированные опилки и минеральная вата – эти материалы не препятствуют испарению воды, обладают устойчивостью к горению и повышают теплоизоляционные параметры бревенчатого дома.

Перед монтажом наружного утеплителя в бревенчатом доме необходимо произвести обработку фасада антисептическими средствами для предотвращения поражения древесины гнилью, плесенью и насекомыми. Также строение необходимо тщательно проконопатить, то есть провести исследование всех стен на наличие повреждений и трещин.

Щели можно легко обнаружить по помощи свечи, для этого достаточно только поводить горящим пламенем рядом со стеной. Если оно будет отклоняться, значит, в этом месте есть щель, которую необходимо заделать. При конопатке используют джут или паклю.

После этого монтируется обрешётка в виде горизонтальных и вертикальных направляющих с шагом, равным толщине утеплителя. Поверх обрешётки сначала укладывается пароизоляционная пленка при помощи степлера, а сверху неё – утеплительный материал. Поверх него ложится гидроизоляционная пленка, которая будет защищать утеплитель от влаги.

Финишная отделка в виде сайдинга или вагонки производится в самом конце. Такая облицовка даст защиту от ветров и непогоды, а также придаст красивый вид вашему дому.

Утеплять дом желательно в сухое время года и только спустя год-два после начала его эксплуатации.

Для наружного утепления, помимо теплоизолятора, понадобятся деревянные брусья для каркаса, паробарьер и гидробарьер, крепежные детали.

Следует также отметить, что работы по теплоизоляции снаружи являются лучшими по сравнению с другими вариантами утепления.

Изнутри

Утепление изнутри иногда может сократить жилую площадь, поэтому многие выбирают наружное утепление. Однако если наружный вариант утепления не подходит, а защитить от холода жилище все же нужно, то можно это сделать и изнутри. Но следует помнить, что этот способ может создать угрозу загнивания стен, особенно это характерно для бань ввиду постоянной высокой влажности.

Перед утеплением нужно проконопатить, заделать все щели и трещины паклей, пеной или войлоком и обработать стены защитным раствором. Далее создаётся «пирог», состоящий из нескольких слоёв. В начале укладывается пароизоляционная пленка. Затем устанавливается каркас из бруса 5*5 см, после чего на каркас накладывается слой утеплителя и закрывается очередным слоем пароизоляционной пленки.

Никогда не стоит торопиться с какими-либо отделочными работами, если комната ещё не утеплена. Важно утеплить не только стены, но и потолок, и пол. Популярные материалы для этого – минеральная вата и пергамин для потолка и пола; стекловата, пенополистирол и эковата – для стен.

Утеплять постройку изнутри можно не ранее, чем через год после возведения дома, в таком случае утеплитель прослужит долго. Наружное утепление крыши – это достаточно трудоемкий процесс, состоящий из нескольких шагов. Для начала необходимо провести тщательную гидроизоляцию всего кровельного пространства. В этом случае чаще всего используют мембранную плёнку, которая проста в монтаже и доступна по цене. Далее делается настил из утеплителя, а в конце укладывается кровельный материал.

Для утепления внутри чердак чаще всего отделывают листами ДВП, которые создают дополнительную звукоизоляцию, а также создают красивый вид.

В качестве наружного утеплителя для крыши часто используют сыпучие и жидкие утеплители, которые должны соответствовать следующим требованиям: иметь низкую теплопроводность, небольшой вес, высокую паропроницаемость, хорошие звукоизоляционные качества, быть огнестойкими и иметь высокую плотность.

Утепление фундамента также возможно осуществлять и изнутри, и снаружи. Самое оптимальное время для утепления фундамента – до начала возведения стен. Если вы не планируете подвал, то все пространство стоит засыпать керамзитом до уровня будущего пола. Для создания такого вида утепления необходимо сделать опалубку по периметру внутренних стенок, применяя при этом прочные материалы (доски, шифер). Далее внутрь засыпают керамзит, а черновой пол покрывают гидромембранным слоем и минеральной ватой.

Наружные стены фундамента необходимо обработать специальными напыляемыми утеплителями.

Монтаж перегородок

Помимо несущих стен, деревянные дома имеют межкомнатные перегородки, которые могут быть выполнены из различных материалов, но в бревенчатом срубе они выполняются обычно из дерева, гармонируя с бревенчатыми стенами. Монтируются они, как правило, уже после усадки.

С помощью межкомнатных перегородок вы сможете разделить одно большое пространство на несколько маленьких комнат на ваш вкус. При этом они не несут никакой нагрузки, но отвечают за шумоизоляцию. Такие перегородки можно переносить с места на место без привлечения посторонней помощи.

При проектировании дома межкомнатные перегородки обычно размещают так, чтобы не создавать большое количество проходных пространств. На сегодняшний день существует очень много современных программ, где можно создать трёхмерную модель и сразу оценить будущую планировку.

Перегородки должны быть изготовлены из качественного дерева, обработанного антисептиком, и обладать лёгкостью, надежностью, жёсткостью и тепло- и звукоизоляцией.

Имеется несколько видов межкомнатных стен.

Каркасно-щитовые

Самый популярный и экономичный вариант, который можно сделать без труда своими руками. Конструируются они из брусовых балок, которые соединяются между собой горизонтальной обвязкой. Такая обвязка придаёт прочность и надежность. Утепление каркасно-щитовых перегородок можно выполнить из минеральной ваты, при этом с двух сторон стенку необходимо обложить каким-либо материалом для пароизоляции.

Каркасно-щитовые стенки считаются самыми лучшими по звукоизоляции по сравнению с другими видами. Также поверхность можно обшить фанерными листами для придания идеально ровной поверхности.

Сплошные

Данный вид перегородок выполняется из того же материала, что и несущие стены, но сверху обшиваются ДВП. Сверху и снизу сплошная перегородка крепится с помощью брусков, а по бокам – гвоздями.

Щитовые стены

Изготовленные из нескольких слоёв досок, которые укладываются вперевязку, довольно-таки тяжёлая конструкция толщиной от 6 см и весом около 80 килограмм.

Перегородки ставятся после усадки бревенчатого дома. Для их изготовления понадобится молоток, ножовка, отвертка, стамеска, шуруповёрт, электродрель и лобзик.

Распространённые ошибки

Возможные ошибки при строительстве:

  • Покатый фундамент. При возведении фундамента отклонение по горизонтали возможно максимум на 20 мм, в другом случае это может привести к неполному опиранию дома на него. Также недопустимы выступы арматуры, наплыв бетона и другие дефекты. Отсутствие вентиляционных отверстий под фундаментом может привести к скоплению водяных паров, которые приводят в дальнейшем к образованию плесени.
  • Толщина стен должна быть не менее 28 см, что соответствует минимальному диаметру приобретаемых бревен. В обратном случае возможны большие теплопотери.
  • При отсутствии зазоров в оконных и дверных проемах в дальнейшем появятся перекосы стен и трещины в стеклопакетах.
  • Самыми качественными являются бревна, срубленные зимой – они не дают большой усадки и не трескаются. Бревна летнего периода с повышенным сокодвижением и влажностью подвержены наибольшему растрескиванию.
  • Плохая обработка щелей между брёвнами может привести к сквознякам и неблагоприятному микроклимату в доме.
  • При отсутствии обработки бревен и лаг пожаробезопасными пропитками и средствами от насекомых значительно снижается долговечность постройки. Обработку необходимо произвести до сборки дома, так как если это проделывать уже после, поверхность бревен под стыками останется незащищенной.
  • Использование нагелей в ходе высыхания бревна поможет преодолеть осевое скручивание.
  • В углах соединения бревен недопустимо использование гвоздей, так как в будущем они приведут к образованию гнили.

Советы от профессионалов

Стоит знать следующее:

  • Перед тем как заказывать индивидуальный проект, посмотрите готовые. В этом случае вы сможете сэкономить финансовые средства, так как индивидуальное проектирование стоит намного дороже типового.
  • После полного высыхания материала желательно провести шлифовку перед декоративной отделкой дома.
  • Жёсткий безграмотный контроль рабочих и прорабов не даст никакого результата. Если вы пытаетесь вмешаться в процесс строительства, не владея нужными знаниями и не понимая технических терминов и процесса работы, делая при этом некорректные замечания, это может привести к созданию нерабочей обстановки на объекте.
  • Фундамент дома должен закладываться в соответствии с техническими нормами. Ошибки при его возведении со временем могут привести к его растрескиванию или усадке.
  • Покраска дома внутри и снаружи может производиться при помощи лаков, красок или эмали. Выбирайте только экологичные и безвредные материалы для декора.
  • Уделите должное внимание процессу сушки бревен и их обработке защитными средствами.
  • Сделайте тщательную внутреннюю планировку ещё при проектировании дома. Например, размеры лестницы на второй этаж и место ее установки, должны быть спланированы заранее, так как после завершения строительства будет поздно что-либо менять.
  • Электричество на участке понадобится вам для работы. Позаботьтесь об этом вопросе заранее.
  • Не рекомендуется в первый год после завершения строительства отапливать дом, так как это может привести к резкому высыханию дерева, что чревато трещинами и деформациями.
  • Спроектируйте ландшафт параллельно с возведением дома. Это создаст красивый и гармоничный вид вашего частного владения.
  • Многие задаются вопросом, в какое время года начинать строительство. Многие фирмы по возведению деревянных домов предлагают свои услуги круглогодично. Однако фундамент действительно закладывать лучше летом, а вот дом из бруса, построенный зимой, будет более долговечным.

Дешёвый дом – это дом, построенный сразу хорошо, с первой попытки.

Соблюдая все правила и рекомендации, не экономя на материалах, в итоге вы получите добротный дом, который прослужит вам долгие годы. Переделка некачественной постройки приводит к финансовым тратам, превышающим суммы на возведение нового дома.

Интересные примеры

Бревенчатые дома – это продолжение традиций русского деревянного зодчества. Чем технологичнее жизнь в мегаполисах, тем с большим удовольствием люди сбегают за город и возводят стильные деревянные дома и коттеджи. Красивая бревенчатая отделка, ассоциирующаяся с шале в горах или русской избой, сегодня пользуется большой популярностью.

Многие не догадываются, что дома из бревна можно сделать не только в стиле крестьянского жилища, но и в стиле хай-тек. Такие деревянные строения все больше и больше привлекают поклонников современных направлений в архитектуре.

Проекты из камня и бруса объединяют преимущества двух прочных материалов. Такие комбинированные постройки станут идеальным вариантом для постоянного проживания.

Дома из клееного бруса объединяют в себе надежность, тепло, комфорт и красоту.

Для оформления экстерьера деревянного дома может подойти много стилей. Однако кантри является самым распространённым.

Двухэтажные загородные деревянные дома – это надёжные сооружения с современным подходом к комфорту.

Дерево – натуральный материал, который столетиями используется для внутренней отделки домов. Жилище из дерева наполнено теплотой и уютом. Для создания особой атмосферы можно добавить натуральные материалы для отделки, русскую печь, мебель с ажурными узорами, стены отделать доской с эффектом старины.

В деревянных домах хорошо смотрится сочетание чучел животных со старинным самоваром, ковров под старину с кроватью с балдахином.

Развернутый отзыв о доме из бревен, а также о том, какие ошибки не стоит допускать при его постройке, смотрите в видео ниже.

Дом из бревна под ключ − проекты и цены в СПб

Наша компания с 2007 года занимается строительством в Санкт-Петербурге и Ленинградской области. В каталоге ниже показаны наши типовые проекты домов из бревна, но по запросу клиента наши архитекторы могут поменять в них планировку или комплектацию. Или можем от начала разработать новый проект. Строим под ключ. Консультация или заказ услуги по телефону +7 (812) 309−81−41.

Дома из бревна по-прежнему имеют популярость в малоэтажном строительстве. Дерево – универсальный материал, подходящий как для загородных дач, престижных коттеджей, так и для простых строений – бань, хозяйственных блоков, гаражей.

Преимущества бревна

Постоянная популярность дерева как строительного материала обусловлена его характеристиками, применимыми в любых климатических условиях. Основные достоинства брёвна следующие.

  • Высокая скорость строительства — 1–2 месяца.
  • Обладает низкой теплопроводностью. Благодаря хорошим теплоизоляционным свойствам, при минусовых температурах сохраняется внутри тепло, а во время летней жары прохлада.
  • Небольшой вес бревенчатых двух этажей, подразумевает использование лёгкого фундамента — свайно-винтового, свайно-ростверкового, ленточного. Они значительно меньше стоят, если сравнивать с тяжёлыми основаниями, как, например, монолитная плита, которые необходимы зданиям из кирпича или камня.
  • Можно не делать внешнюю отделку, а лишь добавить архитектурные элементы фасада в понравившемся стиле.
  • Во всех внутренних помещениях создаётся здоровый микроклимат. Круглый год поддерживается оптимальный уровень влажности, легко дышится, что создаёт отличные условия для проживания человека.
  • Долгая эксплуатация — срок службы составляет не менее 70 лет. Но своевременный уход за деревом увеличит этот период. Строения из бревна неплохо сохраняются более 100 лет.

Для загородного деревянного строительства в основном используется сосновый или еловый лес, так как ему характерны бактерицидные свойства. Поэтому проживание в здании из оцилиндрованного бревна благотворно влияет на сердечно-сосудистую, дыхательную системы.

Современная обработка древесины улучшает её качество, увеличивает срок службы, позволяет не бояться перепадов температуры, повышенной влажности, огня, гниения. Для строительства используются только качественные оцилиндрованные брёвна. Поверхность дерева обрабатывают специальными защитными составами, антисептиками, которые сохраняют от влияния внешних факторов.

Этапы строительства

Мы предлагаем следующие услуги:

  • монтаж фундамента;
  • сборка сруба;
  • кровельные работы;
  • отделка под ключ.

Все работы можно разделить на следующие этапы.

  • Наш инженер бесплатно приезжает на участок, чтобы сделать анализ грунта, произвести первые расчёты.
  • Выбор параметров будущего дома. Вместе с менеджером заказчик подбирает готовый проект из нашего каталога, при этом допускается вносить в него любые изменения. Или клиент заказывает полностью индивидуальную разработку. При этом оговаривается тип фундамента — ленточный, свайно-ростверковый, свайно-винтовой, выбирается материал дома — бревно ручной рубки или оцилиндрованное.
  • Заключение договора. Наши менеджеры предложат комплектацию с необходимым количеством этажей, комнат, спален. Рассчитают стоимость строительства, подготовят договор, в котором будет указаны сроки и гарантийные обязательства.
  • Монтаж фундамента. Бригада строителей выезжает со всеми материалами на объект. Размечают место на участке под будущий фундамент, производят все работы по его устройству. Монтаж ленточного и свайно-ростверкового основания делается до 10 дней, свайно-винтового — 1–2 дня.
  • Строительство дома. Наши мастера приступают к возведению сооружения на участке. Стены кладутся из ровного бревна, затем настилается кровля. В конце устанавливаются оконные и дверные проёмы, подводятся инженерные коммуникации. Объект передаётся заказчику в установленные договором сроки.
  • Время сборки деревянного дома из оцилиндрованного бревна без внутренней отделки занимает от 2–3 недель до двух месяцев.

Наружные и внутренние отделочные работы рекомендуется выполнять через полгода после установки сруба, чтобы он дал усадку.

Наше предложение

У нашей компании есть своя лесозаготовительная база и производственный цех. Оцилиндрованное бревно изготавливаем на специальном оборудовании, придавая дереву идеальную круглую форму, одинаковую толщину по всей длине. Используем хвойные породы деревьев из Карелии. Древесина северного леса очень плотная, поэтому оцилиндрованное бревно после нашего производства долговечно, минимально растрескивается, не подвержена воздействию неблагоприятных факторов окружающей среды.

У нас большой выбор готовых проектов домов из бревна для временного и постоянного проживания. При строительстве стараемся сохранить лучшие старые традиции, сочетая их с последними технологиями, что позволяет создавать красивые, недорогие, долговечные дома из бревна или профилированного и клееного бруса. Своим клиентам мы гарантируем качественное выполнение всех видов работ под ключ. Консультируем заказчиков по выбору материала, применяемых технологиях строительства, учитываем пожелания. Берёмся за объекты любой сложности, завершая все работы точно в оговорённые договором сроки. Помогаем клиентам экономить за счёт правильно рассчитанной сметы, подбора материалов, хорошо составленной проектной документации. А также делаем внутренний контроль качества на каждом этапе строительства. Доставка материалов в пределах 50 км от КАД бесплатно.

Цена готового дома из бревна зависит от выбранной комплектации, которую в процессе проектирования можно дополнить, например, ещё одним балконом, бассейном, сауной, сделать дополнительный вход, цокольный этаж и т.д. Ориентировочная стоимость указана под каждой карточкой проекта. В неё входят работы под ключ с доставкой материалов на участок.

Чтобы купить проект или получить консультацию, оставьте заявку или закажите обратный звонок на сайте — в ближайшее время наш менеджер вам перезвонит. Связаться с офисом компании также можно по номеру +7 (812) 309−81−41. Мы поможем подобрать подходящий дом из бревна, дадим всю информацию о сотрудничестве. Рассчитать стоимость более точно можно при личной встрече у нас в офисе или во время бесплатного приезда нашего специалиста к вам на участок.

Наши партнеры

Дом из оцилиндрованного бревна (68 фото)

Дома из оцилиндрованного бревна


Дома из оцилиндрованного бревна


Домик из оцилиндрованного бревна


Бревенчатый дом


Постройки из оцилиндрованного бревна


Дома из оцилиндрованного бревна


Дома из оцилиндрованного бревна


Деревянный сруб


Домик из оцилиндрованного бревна


Деревянный дом из оцилиндрованного бревна 8*8


Дом из бревна


Дома из оцилиндрованного бревна


Дом из калиброванного бруса


Усадьба из оцилиндрованного бревна


Деревянный дом из оцилиндрованного бревна


Дома из бревна


Xis kotejebi


Сруб из неоцилиндрованного бревна


Деревянный дом из кругляка


Домик из оцилиндрованного бревна


Дом из оцилиндрованноготбревна


Дом из бревна


Дома из цилиндрового бревна


Сруб оцилиндрованное бревно


Проекты бревенчатых домов


Рубленный дом кедр


Оцилиндрованные дома


Ljv BP оцилиндрованного бревна


Проекты домов из бревна


Деревянный дом из бревна


Дом из ОЦБ


Дом из неоцилиндрованного бревна


Дом из оцилиндрованного бруса


Ljv BP оцилиндрованного бревна


Дома из оцилиндрованного бревна


Дом из бревна изнутри


Дом из оцилиндрованного бруса 6 на 6


Дом из бревна


Дом из оцилиндрованного бревна Добрыня


Дом из оцилиндрованного бруса


Дом из оцилиндрованного бревна Викинг


Дома из оцилиндрованного бревна


Деревянные срубы домов


Двухэтажный деревянный дом


Деревянный дом


Проекты домов из бревна


Лома из оцилиндрованного бревна


Дома из оцилиндрованного бревна


Дома из цилиндрового бревна


Оцилиндрованный брус


Дома из неоцилиндрованного бревна


Дома из оцилиндрованного бревна


Проекты домов из оцилиндрованного бревна


Проект дома оцилиндрованное бревно


Дом из оцилиндрованноготбревна


Дом из 26 оцилиндрованного бревна


Дома из оцилиндрованного бревна


Дом из оцилиндрованноготбревна


Лома из оцилиндрованного бревна


Дома из оцилиндрованного бревна


Проекты из оцилиндрованного бревна


Дома из дерева под ключ


Деревянные строения


Уютный дом из оцилиндрованного бревна


Дома из оцилиндрованного бревна


Оцилиндрованное бревно дом


Дом из оцилиндрованного бревна 240 мм


Дом из клееного оцилиндрованного бревна

Дом из оцилиндрованного бревна — отзывы и фото владельцев

Максим, г. Москва

Думаю, что не буду оригинальным, если скажу, что материал для строительства собственного загородного дома я выбирал очень долго и тщательно. Раз за разом, заходя в интернет, загорался очередными идеями, читая разные отзывы (большинство из которых, по-моему, просто пишутся на заказ) про те или иные чудо-способы быстро и дешево получить идеальное жилье.

Так выглядит мое скромное жилище. Или не совсем скромное 🙂

В итоге решил все-таки обратиться к историческому опыту: наши предки строили деревянные дома и прекрасно жили в них на протяжении десятков и сотен лет. Вот и мои отец и тесть в свое время решили этот вопрос в пользу бревна. Только вот прекрасно помня о том, сколько сил и тот и другой потратили на обработку древесины, подгонку бревен друг к другу, подбору правильного порядка чередования комлей и вершин в каждом венце, я решил посмотреть, что нового было придумано в этой области за прошедшие годы.

С удовлетворением отметил, что есть чему порадоваться: в наше время появилась такая технология обработки дерева в заводских условиях, что на месте лишь остается собрать дом из стандартных частей одинакового размера. Это оцилиндрованное бревно, которое имеет идеально ровную форму, прекрасный внешний вид и приемлемую цену.

Последнее особенно важно: дом – штука изначально не дешевая, но все определяется имеющимся бюджетом. В моем случае строительство из этого материала было одним из немногих доступных по деньгам вариантов.

В общем, заказал дом из оцилиндрованного бревна. В данный момент живу в нем уже два года, ощущения следующие:

  • Дом теплый, комфортный, хорошо дышит;
  • Запах свежей древесины до сих пор создает ощущения радости и праздника;
  • Со стороны смотрится изумительно, заметно выделяясь из череды кирпично-сайдинговых соседей;
  • Летом внутри свежо и прохладно;
  • Находясь в доме и рядом с ним, испытываю ощущение прочности и основательности своего строения и горжусь, что выбрал именно оцилиндрованное бревно.

Если вы решите последовать моему примеру, обязательно постарайтесь учесть некоторые особенности оцилиндрованного древесного материала.

  • Во-первых, лучше использовать дерево зимней рубки – оно прочнее и качественнее;
  • Во-вторых, не забывайте об усадке – в течение года после окончательной сборки нельзя вставлять окна, двери, делать облицовку и т. д.;
  • Ну и наконец, бревно нужно периодически обрабатывать антисептиком или красить декоративным защитным покрытием.

Не знаю, как кому, а мне больше нравится натуральное дерево, поэтому свой дом я обрабатываю прозрачными составами.

Алексей, г. Пермь

За свою долгую строительную жизнь я довольно часто сталкивался с домами из оцилиндрованного бревна – строил сам, видел, как строят другие, слушал отзывы владельцев таких домов, проживших в них уже довольно долго.

Нашел в своем архиве фото сборки дома из оцилиндровки

В результате могу сказать: оцилиндрованное бревно – нормальный, добротный материал, однако есть несколько «но», которые обязательно нужно иметь в виду:

  • Очень важный параметр – содержание влаги. Оно не должно превышать 10%. Этого можно достичь только предварительной сушкой в специальных камерах;
  • Необходимо наличие компенсационного пропила для снятия напряжения в древесине и противодействия появлению трещин;
  • После сборки дом необходимо тщательно проконопатить, обработать защитными составами и дождаться полной усадки.

Тот же дом на финишном этапе

Не совершайте глупых ошибок и не давайте себя обмануть. Лучше немного переплатить, чем попасться на уловки недобросовестных продавцов, предлагающих дешевые и некачественные материалы. Читайте отзывы о фирме, где хотите заказывать строительство, и тогда дом не будет доставлять вам ненужных хлопот.

Мария, г.Краснодар

Многие люди к моменту выхода на пенсию мечтают переехать в красивый и теплый загородный дом и жить в нем хотя бы до наступления холодов. Я тоже не исключение, поэтому лет семь назад стала задумываться об этом и убеждать мужа в привлекательности собственного жилья. Он не сразу, но согласился и стал вместе со мной выбирать, из чего строиться.

Мы довольно долго изучали этот вопрос, перебирали варианты, читали и слушали отзывы знакомых и незнакомых владельцев загородных домов, звонили в строительные фирмы, ездили на выставки, в общем, изучали рынок.

Глядя на такой “теремок” из оцилиндрованного бревна, наше желание построить дом из этого же материала только усиливалось

Как пришли к идее оцилиндрованного бревна? Честно говоря, не помню. Возможно, главную роль сыграло сочетание цены, простоты сборки и эстетики, возможно, прагматический подход мужа, утверждавшего, что есть только два строительных материала – кирпич и дерево. Скорее всего, победила комбинация всех соображений, которая в итоге дала оптимальное решение с точки зрения всех основных факторов, которые мы принимали во внимание. Короче говоря, четвертый год живем в доме из оцилиндрованного дерева, первыми впечатлениями, наверное, уже можем поделиться.

Конечно, никакого сравнения с городской жизнью нет: у нас тихо, чисто, никакой пыли и гари, только свежий воздух и запах дерева (до сих пор в доме хочется дышать полной грудью).

Летом, как это ни удивительно, даже в самую жару внутри дома прохладно, о кондиционере даже не задумываемся. Зимой тепло, обогреваемся электричеством, но астрономических сумм за него не платим – видимо, сказывается хорошая теплоизоляционная способность оцилиндрованного бревна.

Единственное, что немного напрягает – в следующем году, скорее всего, нужно будет заново обрабатывать внешнюю поверхность – старое покрытие уже местами не работает, стены начали темнеть. Не знаю, может быть, все-таки стоило брать не оцилиндрованное бревно, а что-нибудь типа пеноблоков? Хотя, вполне возможно, сейчас бы вы читали мои гневные отзывы об этом материале. Нет, наверное, все-таки правильно сделали, плюсов у нашего дома гораздо больше, чем минусов.

Денис, г. Воронеж

Работаю строителем уже около десяти лет. За это время строил и каркасные дома и дома из кирпича и из бруса и из оцилиндрованного бревна. А недавно освоил даже новомодный клееный брус.

Что сказать – у каждого материала свои положительные и отрицательные стороны. Например, каркасный дом теплый и тихий, усадки не требует. Кирпич – прочный и долговечный, но трудоемкий и дорогой. Клееный брус, кстати, очень понравился – ровный, прочный, красивый, из него дом собирается, как из конструктора, только венцы укладывай.

Оцилиндровка тоже этим отличается – все бревна один к одному, пазы на заводе выпиливаются, идеально ровно, не то, что раньше было, когда плотники их топором вытачивали. Так что собирать такой дом одно удовольствие. Но после этого надо ждать год-полтора, чтобы материал высох и встал на место. В этом, конечно, каркасник лучше – его сразу можно отделывать. Поэтому каркасные дома и строятся под ключ за несколько месяцев, бревенчатые срубы так быстро возвести не получится.

В общем, выбирайте то, что больше нравится – по деньгам, внешнему виду, качеству, «крутизне». А мы все построим – быстро и качественно.

Дмитрий, г.Челябинск

Нахожусь на этапе выбора материала для строительства собственного дома. Многие месяцами из интернета не вылезают, читают какие-то отзывы непонятных людей, в которых, может, и половины реальной ситуации нет.

Я решил по-другому поступить: выяснил, у кого из друзей и знакомых свои дома есть, и из чего они их строили. А потом решил напроситься к тем, кому получится и изучить вопрос, что называется, в боевой обстановке. Вот недавно вернулся от одного хорошего друга, пожил недельку в доме из оцилиндрованного бревна.

По моей просьбе друг прислал фото его дома

Что сказать – понравилось. Смотрится шикарно – бревнышки ровные, идеально подогнаны и обработаны. Внутри тепло, всю неделю на улице было около -20° С, в доме – плюс 25. Обогревается дом газом, везде теплые полы. Комфортно и уютно. Ну а свежий воздух кругом – это отдельная тема, после города постоянно в сон клонило.

Неделя пронеслась быстро – лыжные прогулки, природа, лес, хорошая компания. Впечатления остались самые хорошие – оцилиндрованное бревно получило в моем сознании жирную пятерку и стало одним из главных кандидатов на победу. Осталось еще в кирпичном доме побывать, и можно будет делать окончательный выбор.

Кстати сказать, почитал отзывы о домах из оцилиндрованного бревна в интернете – может быть, я и зря им так не доверял. Люди пишут много хорошего об этом материале, причем довольно значительная часть информации совпадает с моими ощущениями. Рад, что мое мнение подтверждается теми, кто уже живет в собственном доме.

Стена деревянного дома из калиброванных бревен Высокое разрешение Стоковое Фото

Соглашение о легком доступе

Следующие активы содержат неизданный и/или ограниченный контент.

Изображения, помеченные как Легкий доступ для загрузки , не включены в пакет Премиум-доступа или подписки Getty Images, и вам будет выставлен счет за любые изображения, которые вы используете.

Легкий доступ к загрузкам позволяет быстро загружать изображения высокого разрешения без водяных знаков. Если у вас нет письменного соглашения с Getty Images, в котором указано иное, загрузка в режиме простого доступа предназначена для коммерческих целей и не лицензируется для использования в окончательном проекте.

Ваша учетная запись Easy-access (EZA) позволяет сотрудникам вашей организации загружать контент для следующих целей:

  • Испытания
  • Образцы
  • Композиты
  • Макеты
  • Черновой монтаж
  • Предварительные правки

Он имеет приоритет над стандартной комбинированной онлайн-лицензией для неподвижных изображений и видео на веб-сайте Getty Images. Учетная запись EZA не является лицензией.Чтобы дополнить свой проект материалами, загруженными из вашей учетной записи EZA, вам необходимо получить лицензию. Без лицензии дальнейшее использование невозможно, например:

  • презентации фокус-групп
  • внешние презентации
  • окончательные материалы, распространяемые внутри вашей организации
  • любые материалы, распространяемые за пределами вашей организации
  • любые материалы, распространяемые среди населения (такие как реклама, маркетинг)

Поскольку коллекции постоянно обновляются, Getty Images не может гарантировать, что какой-либо конкретный элемент будет доступен до момента лицензирования. Пожалуйста, внимательно ознакомьтесь с любыми ограничениями, сопровождающими Лицензионные материалы на веб-сайте Getty Images, и свяжитесь с вашим представителем Getty Images, если у вас возникнут вопросы по ним. Ваша учетная запись EZA останется на месте в течение года. Ваш представитель Getty Images обсудит с вами продление.

Нажимая кнопку «Загрузить», вы принимаете на себя ответственность за использование неопубликованного контента (включая получение любых разрешений, необходимых для вашего использования) и соглашаетесь соблюдать любые ограничения.

Обработка и интерпретация журнала изображений


Мощный инструмент для анализа изображения скважины.



Geolog™ обеспечивает расширенные рабочие процессы обработки скважинных изображений и расширенные возможности анализа как для интерактивной интерпретации, так и для автоматического определения падения напластования, анализа трещин, классификации текстуры горных пород и количественного анализа изображений. Вместе эти функциональные возможности предоставляют геологам-структурологам, седиментологам и петрофизикам мощный инструмент для интерпретации данных скважинных изображений, что позволяет улучшить характеристики коллектора.

Geolog может обрабатывать все типы LWD-изображений, а также каротажных изображений от Schlumberger, Halliburton, Baker Atlas и Weatherford. Возможности обработки изображений включают контроль качества данных, коррекцию скорости, выравнивание изображения, исправление неисправных кнопок, статическую и динамическую нормализацию, фильтрацию изображения, коррекцию эксцентриситета и калибровку изображения.

ИНТЕГРАЦИЯ С ФОТОГРАФИЯМИ керна

Импортер фотографий керна позволяет быстро и легко импортировать изображения керна в базу данных Geolog.Фотографии керна могут быть полностью интегрированы в анализы (например, анализ песка). Полные 360-градусные сканы керна можно ориентировать и использовать для расчета наклона.

АНАЛИЗ СКВАЖИННЫХ ИЗОБРАЖЕНИЙ

Geolog обеспечивает как интерактивный, так и полностью автоматический анализ изображений. Изображения можно визуализировать и анализировать на пользовательских дисплеях вместе с другими данными журнала, фотографиями керна, графиками роз, стереосетками и т. д. К изображениям можно применять различные настраиваемые цветовые карты, чтобы подчеркнуть определенные функции. Напластования, естественные трещины и трещины, вызванные бурением, прорывы и другие особенности могут быть выбраны вручную и классифицированы по определенным пользователем категориям.Кроме того, фации изображения могут быть выбраны в интерактивном режиме.

Усовершенствованные алгоритмы автоматического расчета наклона, использующие информацию из всего изображения, позволяют идентифицировать особенности слоистости, от границ слоев до мелкомасштабной слоистости (например, косой слоистости).

Стереосетки, диаграммы-розы и графики выхода облегчают интерпретацию данных наклона. Статистика изображений, гистограммы и пороговые методы могут использоваться для количественного и текстурного анализа изображений. Пористость можно оценить по данным изображения.

Подпрограммы автотекстурирования, которые извлекают параметры текстуры из изображений с помощью самоорганизующихся карт Кохонена (нейронная сеть) или кластеризации на основе графов с несколькими разрешениями (MRGC), не требуют предварительных предположений о типах текстур. Таким образом, результаты не искажаются интерпретатором, и классы текстуры могут последовательно определяться для нескольких скважин.

*Обработка и анализ каротажных изображений Geolog включают технологию, разработанную Total.

Журнал плотности — обзор

Журнал плотности

Журнал плотности основан на зависимости рассеяния гамма-излучения от объемной плотности облученной матрицы.Объемная плотность — это общая плотность матрицы и флюидов (вода, нефть, газ) внутри пор. Источник гамма-излучения излучает в пласт поток гамма-лучей, часть из которых поглощается, часть проходит через матрицу, а часть рассеивается. Способность матрицы ослаблять гамма-лучи регистрируется как интенсивность рассеянных гамма-лучей, приходящих на два фиксированных расстояния от источника гамма-излучения. Объемная плотность определяется по корреляции между интенсивностью гамма-излучения на детекторах и данными, используемыми для калибровки прибора.Интенсивность гамма-излучения, поступающего на детекторы, является обратной функцией объемной плотности.

Инструмент каротажа плотности иногда называют компенсированным каротажем плотности, который измеряет объемную плотность материнской породы с компенсацией влияния толщины глинистой корки и неровностей ствола скважины. Записанное бревно имеет линейную шкалу объемной плотности (г/см 3 ). Включена вторая кривая, показывающая степень примененной компенсации, а каротаж каверномера включен в съемку каротажа плотности (Рисунок 12.2).

Общая плотность (объемная плотность) пласта представляет собой среднее значение плотностей матрицы и флюидов в порах зоны грязефлюидного промывания, а на пористость влияет наличие сланца. Плотность сланца варьируется от 2,20 до 2,85 г/см 3 в зависимости от типов глинистых минералов в сланце.

Каротаж плотности используется для оценки эффективной пористости сланцевых песков при условии, что плотность сланца составляет примерно 2,65 г/см 3 .Тем не менее, выражение для объемной плотности глинистого водоносного пласта имеет вид: снизить плотность остаточных углеводородов в зоне промывки бурового раствора. Должна быть известна плотность углеводородов (и их остаточная насыщенность), а также удельное сопротивление бурового раствора ( R mf ) и удельное сопротивление промытой зоны ( R xo ), полученное из микролог.Выражение для этой сложной зависимости: промытая зона углеводородов отсутствует, пористость может быть рассчитана по значениям удельных сопротивлений пластовой воды, пласт углеводородов: ρf)

Когда пласт содержит газ, значения плотности каротажа высокие, а значения нейтронного каротажа низкие; но когда два каротажа используются вместе, они компенсируют разницу и дают точное значение пористости.Следовательно, как правило, каротаж плотности используется в сочетании с нейтронным каротажем для точной оценки пористости.

Быстрый просмотр литологии из бревен — AAPG Wiki

Справочное руководство по геологии разработки
Серия Методы исследования
Часть Канатные методы
Глава Быстрый просмотр литологии из бревен
Автор Н.Дж. Хэнкок
Ссылка Веб-страница
Магазин Магазин AAPG

Литологическое определение по каротажным диаграммам часто выполняется с помощью сложных компьютерных программ, но базовую быструю интерпретацию можно выполнить путем визуального осмотра соответствующих каротажных диаграмм.

Лучшими каротажными диаграммами для литологических целей являются те, на которые (1) больше всего влияют свойства горных пород и (2) меньше всего влияют свойства флюидов.Наиболее полезными из общедоступных журналов являются

(Дополнительную информацию об этих каротажных диаграммах см. в разделе «Основные инструменты для необсаженных скважин». Кроме того, в разделе «Сложные литологии» рассматривается отклик каротажных инструментов в осадочных минералах.)

Инструменты визуализации скважины, такие как Formation MicroScanner, бесценны для детальных целей, включая характер напластования и осадочные структуры, но они гораздо менее доступны.

Гамма-каротажи

Обычные радиоактивные элементы — калий, торий и уран — обычно незначительны в пластовых флюидах, тогда как они являются важными компонентами системы горных пород, особенно глинистых минералов.Таким образом, гамма-каротажи являются хорошим индикатором минералогии.

Литологические отклики

Основные характеристики гамма-излучения следующие:

Бревенчатые формы

Рисунок 1  Характерные формы бревен для различных типов песчаных тел, залегающих в сланцах, (а) Воронкообразная форма, укрупнение кверху. Обратите внимание, что это самый мелкий интервал, поэтому глина наименее уплотнена. (b) Форма цилиндра, блочная. Обратите внимание, что каротаж SP не содержит признаков, потому что соленость скважины такая же, как соленость пласта.(c) Форма колокола, направленная вверх. Обратите внимание, что помимо сланца присутствует уголь.

Форма каротажа гамма-каротажа (или SP) через песчаное тело часто рассматривается как профиль размера зерен. Различают три основные формы бревна: воронкообразная (заостренная вверх), цилиндрическая (блочная) и колокольчатая (окаймленная вверх) (рис. 1). Эти три формы можно разделить на гладкие (относительно однородные) и пильчатые (с прослоями тонких сланцев).

Формы бревен обычно отражают изменение энергии осадконакопления от высокой (чистый, более крупный песок) до низкой (глинистый, более мелкий песок).Интерпретативный скачок обычно делается от энергии осадконакопления к процессу осадконакопления и, следовательно, среде осадконакопления. Часто этот прыжок совершается без серьезного обдумывания промежуточных шагов. Это может быть опасно. Каждый из шагов весьма неоднозначен и должен быть дополнен другими данными, такими как удельная мощность, связанные типы пород и общие условия осадконакопления. Как правило,

  • Воронкообразные формы подразумевают восходящую энергию, которая может быть обнаружена в распределительных устьевых барах, краях лопастей дельты, глубоководных конусах выноса и в других средах.
  • Цилиндрические формы отражают относительно постоянные уровни энергии и могут включать эоловые дюны, распределительные каналы с низкой извилистостью и пляжи.
  • Колоколообразные формы представляют последовательности убывающего течения, которые могут включать аллювиальные точечные бары, дельтовые водотоки и глубоководные конусы выноса.

На самом деле размер зерна не влияет на гамма-каротажи. Формы бревен отражают глинистость, то есть содержание глины и слюды в песке. Поскольку большинство песков отражают гидродинамическое равновесие, содержание глины обычно коррелирует (обратно) с размером зерна. Однако в следующих примерах содержание глины и размер зерна не коррелируют, что приводит к вводящим в заблуждение формам бревен:

  • Очень мелкий чистый песок над более крупным песком может иметь форму цилиндра.
  • Глинистые обломки, сконцентрированные у основания канала, могут придавать форму воронки.
  • Глина, добавленная позже из-за биотурбации или механической инфильтрации в верхней части гравия, может создать форму колокола.

(Для получения дополнительной информации об использовании формы бревна для интерпретации условий осадконакопления см. Литофации и экологический анализ обломочных систем осадконакопления.)

Проблемы и исключения

  • Радиоактивные минералы в песках, особенно калиевый полевой шпат, циркон и слюда, могут повышать показания песка так же высоко, как соседние сланцы. Гамма-каротаж может быть бесполезен в незрелых песках, образовавшихся в фундаментальных террейнах. Однако пляжные россыпи, богатые цирконом, могут быть ценными корреляционными маркерами, если их не принять за сланцы.
  • «Горячий» доломит , особенно распространенный в Пермском бассейне в США, может иметь значения гамма-излучения до 200 единиц APIАмериканского нефтяного института, напоминая сланцы.
  • Радиоактивные (KCl) буровые растворы повышают исходное нулевое значение гамма-излучения, так что кажущиеся значения для всех типов горных пород увеличиваются, иногда примерно на 20 единиц APIАмериканского института нефти.
  • Исчезающие высокие значения гамма-излучения в песках, которые присутствовали во время одного каротажа, но исчезли через несколько недель, особенно в условиях парового заводнения. Оставаясь загадочными, они могут быть связаны с концентрацией радона в поровом пространстве.

Спектральные гамма-каротажи

В этом усовершенствовании естественной регистрации гамма-излучения уровни энергии поступающих гамма-лучей подсчитываются в ряде энергетических окон, а алгоритм преобразует энергетический спектр в скорость счета для калия (%), тория (млн-1) и урана ( частей на миллион). Спектральные гамма-кароты наиболее полезны для определения следующего:

  • Глинистые минералы . Иллитовые глины богаты калием, тогда как смектит и каолинит содержат торий. Отношение тория к калию может отличить иллитовые сланцы от смектитовых и, таким образом, предоставить инструмент корреляции.
  • Горные породы, богатые органическими веществами . В сланцах обогащение урана обычно связано с органическим содержанием и может быть инструментом для идентификации нефтематеринских пластов. Сообщалось о количественных соотношениях между содержанием урана и органических веществ, но они, как правило, противоречивы.
  • Слюдяной песок . Пески с высоким содержанием слюды (такие как пачка Раннох в песчанике Брент в Северном море) кажутся глинистыми на гамма-каротаже, но их можно различить, потому что все излучение связано с калием.
  • Доломит «горячий» . Этот тип доломита можно отличить от сланца, потому что гамма-лучи в основном исходят от урана. Химическая связь между ураном и доломитом неизвестна.
  • Естественные трещины .Растворимый в поровой воде уран часто выпадает в осадок на открытых трещинах, поэтому тонкие интервалы с высоким содержанием урана («остроконечный» каротаж) могут маркировать трещиноватый интервал.
  • Производственные зоны . Как и в случае с естественными трещинами, уран может осаждаться в перфорационных отверстиях, поэтому спектральный гамма-каротаж, проведенный после нескольких лет добычи, может показать, какие завершенные интервалы продуктивны, а какие нет.
  • Разведка урана . Большая часть «уранового» сигнала на самом деле исходит от десятого процесса распада в ряду урана, распада висмута-214.Он отделен во времени от исходного урана периодами полураспада, превышающими 10 9 лет, поэтому относительно растворимый уран мог уйти за это время, хотя в журнале все еще фиксируется его присутствие.

Журнал регистрации спонтанного потенциала (SP)

Литологические отклики

Сланец

Интерпретация спонтанного потенциала зависит от первого распознавания сланца, где довольно постоянные показания SP образуют прямую «базовую линию сланца» на каротажной диаграмме (рис. 1а).Его фактическое значение SP не имеет значения.

Песчаник

Разность потенциалов вокруг контакта песка и сланца отклоняет SP от базовой линии сланца. Прогиб отрицательный при нормальном контрасте солености (скважина свежее пласта). Внутри интервала песка происходят небольшие изменения, поэтому чистый песок представляет собой прямую «линию песка» (рис. 1с). (Для получения дополнительной информации об исходных линиях сланца и песка SP см. Определение удельного сопротивления воды.)

Плотные скалы

При отсутствии границ между сланцевыми пластами и проницаемыми пластами СП малопригоден.В относительно плотных породах (карбонаты, эвапориты и др.) ПП бесцельно блуждает, без резких полезных отклонений.

Бревенчатые формы

Мотивы в форме воронки, цилиндра и колокола напоминают ранее описанные для гамма-каротажа. Они обусловлены качественным показателем глинистости, указанным SP, и поэтому могут быть интерпретированы аналогично гамма-излучению (за исключением следующих осложнений).

Контраст солености

Контрастная соленость имеет решающее значение для каротажа SP.Возможны три сценария:

  • Свежий скважинный флюид в засоленном пласте. Дает «обычный» SP.
  • Соленость скважины такая же, как у пласта. Бесхарактерный SP, очень низкая амплитуда, может быть прямой линией, без очевидной связи с пластами (рис. 1b).
  • Засоленная скважина в более свежем пласте. Дает перевернутую SP, где пески показывают положительные отклонения от базовой линии сланца.

Прочие проблемы

Помимо контрастов солености, другие условия могут создавать проблемы при интерпретации каротажных данных SP.Например,

  • Базовые сдвиги . Хотя значение базовой линии SP для сланца не является значительным, оно будет смещаться, если соленость пластового флюида будет меняться от одного пласта к другому, что затрудняет интерпретацию каротажа.
  • Ручное переключение передач . Иногда инженер каротажа регулирует шкалу журнала SP, чтобы она оставалась в пределах трека.
  • Буровой раствор . Грязь на водной основе (с подходящей соленостью) необходима. Заполненные нефтью или пустые отверстия не имеют ничего, чтобы нести заряды СП.
  • Помехи . Остаточный магнетизм в системе лебедки часто разрушает бревна SP. Найдите синусоидальную SP, длина цикла которой равна окружности кабельного барабана.
  • Углеводороды . SP генерируется в воде. Высокая насыщенность углеводородами снижает SP, делая пески более глинистыми.

Калиперные бревна

Свойство измеряется

Для литологических целей важными данными являются показания штангенциркуля относительно размера долота.Есть три сценария:

Твердая инертный камень Отверстие в манометре Калипер = размер биты
Мягкая или хрупкая порода Отверстие смывается Штангенциркуль > размер биты
Проницаемая порода Грязевая лепешка накапливается Суппорт

Хорошо спроектированные современные системы бурового раствора могут свести к минимуму размывы, что делает каверномеры менее отличительными для литологических целей.

Литологические отклики

Песчаник

Сцементированный песчаник обычно проницаем, поэтому следует ожидать, что глинистая корка вызовет показания кавернометра примерно на 0,5 дюйма 0,0127 м
0,0417 фута меньше размера долота. Границы пластов часто четко очерчены (рис. 1).

Песок

Рыхлый, рыхлый песок может вымываться, что приводит к большим показаниям штангенциркуля. Ищите эту проблему в молодых, неглубоких образованиях.

Сланец

Сланец часто откалывается в стволе скважины, особенно в направлении минимального главного напряжения.Это приводит к эллиптическим отверстиям, которые можно идентифицировать с помощью штангенциркуля с несколькими рычагами, как на наклономере.

Уголь

Угли среднего и высокого качества часто бывают хрупкими и хорошо трещиноватыми. Такие стыковые блоки проваливаются в ствол скважины (рис. 1с), оставляя глубокие вымывания толщиной с угольный пласт (часто всего 1 фут0,305 м
12 дюймов или около того). Не все угли ведут себя так.

Карбонаты

В карбонатах часто не наблюдается образования глинистой корки, несмотря на хорошую проницаемость, поскольку отдельные кавернозные или заплесневевшие поры слишком велики, чтобы задерживать твердые частицы бурового раствора.Глинистая корка образуется на задних стенках таких пор, а не в скважине. Сахаристый доломит является единственным карбонатом, который обычно имеет глинистую корку на калиперах.

Плотные скалы

Плотно сцементированные пласты, такие как железняки, алевролиты и карбонатные конкреции в песчаниках, представляют собой твердые инертные породы, которые остаются в толще.

Ангидрит и гипс

Ангидрит и гипс часто остаются в толще, если они чистые, но глинистые интервалы могут быть вымыты.

Галит и калийные соли

Насыщенные солью или буровые растворы на нефтяной основе могут поддерживать отверстие в манометре, но разбавленные буровые растворы на водной основе приводят к сильному растворению, ведущему к огромным неориентированным вымываниям.

Каротажные диаграммы плотности пласта (отдельно)

Рисунок 2  Характерные кривые каротажа для карбонатной и эвапоритовой последовательности. Состояние скважин хорошее.

Свойство измеряется

Измеренная плотность представляет собой сумму плотности системы породы и плотности системы порового флюида. Следовательно, значения плотности можно использовать непосредственно для определения литологии только тогда, когда пористость незначительна. В пористых породах плотность должна интерпретироваться в сочетании с нейтронным или другим каротажем пористости.

Литологические характеристики (непористые породы)

Эвапориты

Отдельные эвапоритовые минералы (такие как ангидрит, галит, сильвит и карналлит) имеют четко определенную плотность и дают прямолинейные диаграммы плотности с небольшими вариациями (рис. 2).

Уголь

Уголь варьируется, но всегда значительно легче 2 г/см 3 . Тонкие пласты дают ярко выраженный всплеск плотности, но могут не отображать истинное значение плотности (рис. 1с). Обратите внимание, что глубокие размытия также дают всплески низкой плотности.

Железный камень

Концентрации минералов железа, таких как пирит и сидерит, дают высокую плотность, часто в тонких слоях, контрастирующих с окружающими породами.

Сланец

Плотность сланцев колеблется от 2,2 до 2,65 г/см 3 и более, увеличиваясь по мере уплотнения, вызванного возрастом и глубиной залегания (рис. 1). Сланцы с избыточным давлением, в которых часть покрывающей нагрузки приходится на поровую жидкость, недостаточно уплотнены и имеют низкую плотность по сравнению со сланцами с нормальным давлением на аналогичных глубинах.

Измеренное свойство журналов фотоэлектрического поглощения (Pe)

Фотоэлектрическое поглощение (Pe), измеренное с помощью более новых инструментов плотности пласта, связано с атомным номером Z, возведенным в степень 3,6 (Z 3,6 ). Следовательно, очень легкие компоненты (поровые флюиды) оказывают незначительное влияние, что делает каротаж пригодным для литологии. К сожалению, тяжелые элементы имеют огромное влияние. Таким образом, несколько процентов железа маскируют основные литологические различия, а барит (обычно с массой бурового раствора более 10 фунтов на галлон) делает бревно непригодным для использования.

Литологические отклики

Песчаник

Кварц должен показывать от 1,7 до 1,8 барн/электрон, но большинство других минералов могут существенно увеличить это значение. Поскольку они обычно присутствуют, журнал имеет ограниченную ценность.

Известняк

Чистый известняк имеет плотность около 5,0 барн/электрон (рис. 2).

Доломит

Доломит должен показывать около 3,0 барн/электрон, обеспечивая простой способ отличить известняк от доломита (рис. 2), даже если присутствует газ.Обратите внимание, что железо в железистом доломите увеличивает показания, чтобы они напоминали известняк.

Сланец

«Средний» сланец показывает 3–3,5 барн/электрон, но могут быть получены значения до 7 или 8 барн/электрон в зависимости от содержания железа и акцессорных минералов. Этот большой диапазон делает журнал ограниченной ценностью.

Журнал нейтронной пористости (один)

Свойство измеряется

Компенсированная нейтронная пористость – это прежде всего совокупное содержание водорода в системе горных пород и системе порового флюида.Поэтому литологию можно интерпретировать непосредственно по нейтронным значениям только тогда, когда пористость незначительна. В пористых породах нейтронный журнал необходимо интерпретировать в сочетании с другими журналами, такими как плотность пласта.

Литологические характеристики (непористые породы)

Кристаллизационная вода (эвапориты)
  • Гипс и ангидрит . Типичное значение нейтронной пористости в ангидрите (CaSO 90 100 4 90 101 ) близко к нулю, а в гипсе (CaSO 90 100 4 90 101 • 2H 90 100 2 90 101 O) значительно выше — до 60 %.
  • Калийные эвапориты . Сильвит является безводным с почти нулевой нейтронной пористостью, но карналлит (KMgCl 3 • 6H 2 O) дает значения нейтронов от 30% до 60%.
Связанная вода в сланцах

Часть воды в сланцах химически связана с глинистыми минералами, тогда как часть находится в микропорах. Оба типа увеличивают показания нейтронного каротажа, но не представляют эффективной пористости (рис. 1). Следовательно, сланцы имеют высокую кажущуюся нейтронную пористость, но значения варьируются в зависимости от формации.Часто 40% является хорошим пределом отсечки сланца, но значения содержания сланца могут быть ниже 30%. Локальная отсечка часто может быть установлена ​​путем калибровки, например, по кернам.

Комбинированный нейтронный каротаж и каротаж плотности

Нейтронный каротаж и каротаж плотности реагируют как на литологию, так и на пористость, поэтому, анализируя два каротажа вместе, можно начать отличать литологию от пористости. Нейтронный каротаж и каротаж плотности вместе с измерениями штангенциркуля, записанными инструментом плотности, и естественным гамма-каротажем обычно проводятся как комбинация. Это самый мощный из общедоступных комплектов каротажных диаграмм для общего определения литологии.

Кроссплот

Все журналы лесозаготовительных компаний

содержат кроссплоты нейтронной плотности, которые легко использовать для чистых (не глинистых) пород-коллекторов. Графики вводятся с объемной плотностью и кажущейся нейтронной пористостью (следует внести поправку на окружающую среду, но поправки обычно незначительны). Тип породы (песчаник, известняк или доломит) и скорректированная пористость могут быть считаны из кроссплота.

Наложение презентации

Создание кроссплотов вручную утомительно. Гораздо более быстрый способ визуализировать тип горной породы — непосредственно из представления наложения, в котором и нейтронный каротаж, и каротаж плотности накладываются на одну и ту же дорожку каротажа. Для этого необходимо использовать совместимый масштаб, чтобы компоненты пористости обоих бревен точно перекрывали друг друга. Тогда любое смещение (или остаток) между двумя каротажными диаграммами можно отнести к литологии или присутствию газа.

Оба инструмента обычно откалиброваны в единицах известняка, поэтому совместимая шкала определена для пресноводных известняковых систем со следующими теоретическими пределами:

Вся пористость (h3O) Нет пористости (CaCO3)
Нейтрон (стр.у.) 100 0
Плотность (г/см 3 ) 1,0 2,71

На практике редко требуется пористость более 50%, в то время как породы с плотностью более 2,71 г/см 3 обычны. Таким образом, с небольшим округлением обычный совместимый масштаб равен

Нейтрон (о.е.) 45 30 15 0 –15
Плотность (г/см 3 ) 1.95 2,20 2,45 2,70 2,95

В областях с высокой пористостью без доломита шкала часто сдвигается до следующего диапазона:

Нейтрон (о. е.) 60 45 30 15 0
Плотность (г/см 3 ) 1,70 1,95 2,20 2,45 2.70

В этих масштабах любое смещение нейтронного каротажа и каротажа плотности сохраняется независимо от пористости. Смещения обусловлены различиями пород в плотности и свойствах поглощения нейтронов (сечении захвата). Идеальные соотношения для трех основных пористых пород, заполненных жидкостью, следующие:

Песчаник
  • Плотность со смещением 0,05 г/см 3 влево.
  • Нейтрон сместился примерно на 3 о.е. (единицы пористости) вправо.
  • Перекресток — это два мелких деления на обычной бревенчатой ​​сетке.
Известняк
  • Точное наложение плотности и нейтронов.
Доломит
  • Плотность со смещением 0,175 г/см 3 вправо.
  • Нейтрон со смещением 4–8 о. е. Слева.
  • Сепарация — это четыре-шесть мелких делений на обычной бревенчатой ​​сетке.

Другие несовместимые шкалы труднее интерпретировать. Один из них — шкала из песчаника: показание нулевого нейтрона совпадает с 2,65 г/см 3 .Кроме того, нейтронный каротаж может быть откалиброван, а может и не откалиброван в единицах песчаника, уменьшая переход в песчанике примерно на два или одно деление шкалы соответственно.

Если две шкалы не имеют одинаковой амплитуды (60 нейтронных единиц пористости, соответствующих диапазону 1 г/см 3 ), не следует пытаться выполнять литологическую интерпретацию по наложенному графику, поскольку в этом случае логарифмические разделения становятся функцией пористости также Литология.

Литологические отклики

Песчаник (наполненный нефтью или водой)

Чистые кварцевые песчаники дают типичный переход плотности нейтронов в два деления с плотностью слева от нейтрона (рис. 1). Добавление некоторого количества глины (образующей глинистый песчаник) увеличивает показания нейтронов, уменьшая пересечение бревен или даже изменяя его направление для создания разделения. Проверьте естественное гамма-излучение на предмет увеличения содержания глины.

Более тяжелые компоненты, такие как слюда, увеличивают плотность, уменьшая пересечение бревен или даже переворачивая его для создания разделения. Проверьте спектральный гамма-луч, чтобы различить следующее:

  • Слюда: только излучение калия.
  • Циркон (с другими тяжелыми минералами): излучение тория или урана.
  • Сидерит, пирит и др.: без повышенного излучения.

Используйте форму пересечения плотности нейтронов для получения энергии осаждения так же, как SP или гамма-каротажа (рис. 1). Таким образом, форма «V» — это воронка (заостренная вверх), а форма «Λ» — колокол (заостренная вверх).

Песчаник (газонаполненный)

По сравнению с песчаником, наполненным нефтью или водой, нейтронный журнал для газонаполненного песчаника показывает на 10–15 единиц пористость ниже нормы, а журнал плотности может показывать около 0. 05 г/см 3 слишком низкая. Вместе эти эффекты увеличивают логарифмический переход с двух до примерно пяти делений шкалы.

Песчаник (наполненный воздухом)

Неуглеводородный газ в песчанике может давать показания нейтронов, близкие к нулю, в зависимости от остаточной воды и влажности в поровом пространстве. Огромные результаты пересечения журналов.

Известняк

Чистый известняк не имеет нейтронно-плотностного разделения (рис. 2). Когда нейтрон дрейфует к более высоким значениям, ожидайте присутствия глины.Проверьте естественное гамма-излучение. В газонаполненном известняке ожидайте пересечение, подобное описанному для песчаника, и используйте значение Pe, равное 5, для подтверждения известняка.

Доломит

Характерное разделение от четырех до шести делений шкалы с плотностью справа от нейтрона относительно стабильно в чистом доломите (рис. 2). Газ уменьшает или устраняет разделение; используйте значение Pe, равное 3, для подтверждения наличия доломита. Местами высокое естественное гамма-излучение выглядит как глина, но при неизменном нейтронно-плотностном разделении это может быть «горячий» доломит (особенно в Пермском бассейне).Проверьте уран, если доступны спектральные гамма-лучи.

Сланец

Сланец показывает логарифмическое разделение с нейтроном слева от плотности, иногда смещенным на большую величину (Рисунок 1). Иногда разделение составляет всего три или четыре деления шкалы, что может напоминать доломит. Чтобы отличить сланец, проверьте следующее:

  • Видимая нейтронная пористость слишком высока для данного района. Показания сланцевых нейтронов часто составляют от 30 до 50 единиц пористости.
  • Журнал кавернометрии показывает размытия.
  • Естественное гамма-излучение высокое; постоянно высока в слоях, где нейтроны высоки. Если доступен спектральный гамма-луч, ищите все повышенные радиоактивные элементы (контраст только с высоким содержанием урана в «горячем» доломите).
Уголь

Нейтронный каротаж и каротаж плотности для угля показали очень высокую кажущуюся пористость (рис. 1с). Угли дают заметные прогибы, не похожие ни на что, кроме сильных размывов. (Диатомит имеет плотность около 1,4 г/см 3 и измерение нейтронов около 60 единиц пористости, поэтому пересечение составляет не менее семи делений шкалы.)

Сложные горные смеси

Использование нейтронного каротажа и каротажа плотности для определения пористости и литологии позволяет получить только «одномерное» представление литологии. Смеси горных пород всегда создают двусмысленность для этой простой интерпретации. Местное знание ожидаемых и не ожидаемых типов горных пород и их смесей может устранить двусмысленность (например, не ищите доломит и эвапориты в умеренной и влажной дельте). Образцы горных пород и данные каротажа бесценны. Для сложных смесей горных пород требуется больше входных каротажных данных, и для определения литологии необходимо использовать многомерные кроссплоты, обработанные компьютером.В любом случае уверенность всегда повышается при использовании большего количества входных данных.

См. также

Внешние ссылки

найти литературу о
Быстрый просмотр литологии из бревен
Тестирование и калибровка радара скорости

Тестирование и калибровка радара скорости

предыдущий | Следующий Содержание — Тестирование оператора | камертоны | Лаборатория / Цеховая калибровка

Чтобы убедиться, что оборудование радара настроено и работает правильно, оператор должен выполнить несколько действий.

ПРОВЕРКИ И ИСПЫТАНИЯ ОПЕРАТОРА
  1. Проверка калибровки радара.
    В большинстве штатов требуется периодическая проверка радара в сертифицированном магазине, обычно один или два раза в год. Наклейка на радаре или записи должны указывать последнее калибровочное испытание, следующее (должное) испытание и кто проводил испытание.
  2. Проверить калиброванные камертоны .
    Те же требования, что и для калибровки радара.
  3. Запустить самопроверку радара.
  4. Контрольный радар с калиброванными камертонами.
    Два (2) камертона с разными резонансами, необходимые для проверки режимов движения.
  5. ИСПЫТАНИЯ, ПРОВЕДЕННЫЕ НА ПЛОЩАДКЕ

  6. Испытание радара против транспортного средства с известной скоростью.
    Тестовый автомобиль должен иметь откалиброванный спидометр для действительного теста. Лучше всего проводить тест на рабочем месте.
  7. Тест на помехи.
    Установите радар в режим Только прием и выполните поиск помех на рабочей площадке.
  8. Установить настройку управления диапазоном.
    Регулятор диапазона на самом деле является настройкой чувствительности приемника. Большой радиус действия, наиболее чувствительный, может сделать радар восприимчивым к локальным помехам.
Рекламные ссылки

Самопроверка

Степень самопроверки и автоматической настройки цепей радара зависит от модели и колеблется от отсутствия или незначительной проверки до проверки 50 или более процентов электроники. Самопроверка проверяет и настраивает только часть электроники, перед использованием радар также следует проверить с помощью калиброванных камертонов.

Запуск самотестирования радара;
  • при включении
  • , когда оператор инициирует
  • автоматически — каждые 5-15 минут
  • автоматически после блокировки скорости
  • любое или все перечисленное выше
Тесты / Автоматические корректировки могут включать в себя;
  • частота передачи
  • напряжение питания (автомобильный или внутренний аккумулятор)
  • смоделированный тестовый целевой сигнал
  • части цифровых схем
  • части передатчика/приемника
  • индикаторы дисплея
  • любое или все перечисленное выше

полицейский или спортивный доплеровский микроволновый радар регистрирует скорость по узкой стороне вибрирующего камертона, чем выше тон, тем выше скорость. Радар также будет измерять тон от диафрагмы аудиодинамика. Радар измеряет микроволновое отражение вилки или диафрагмы динамика — полный сквозной тест .

Все радары поставляются с камертонами, настроенными для этого радара. Поставляемые вилки являются единственными вилками, которые следует использовать для проверки радара. Сертификат калибровки радара должен включать серийные номера камертона, которые идут с этим радаром. Вилки должны быть помечены скоростью, частотой радара и серийным номером для отслеживания и подотчетности.

— Скорость
— Диапазон частот
— Частота радара

— Серийный номер

КАМЕРТОННЫЙ ТЕСТ
Радар следует ежедневно проверять с помощью камертонов. Проверка должна проводиться как минимум в начале смены. В некоторых местах тест также требуется при выдаче справок и/или в конце смены. Для радаров с двумя антеннами испытание должно проводиться на каждой антенне.

Проверка стационарного режима радара проста: поместите вибрирующую вилку в нескольких дюймах от передней части антенны, радар должен определить скорость, на которую откалибрована вилка.Чтобы вилка начала вибрировать, слегка ударьте ее верхней стороной по твердому предмету, например, по дереву или пластику, но не по металлу. Когда вилка начнет вибрировать, поместите ее на несколько дюймов перед антенной. «Сторона» вилки должна быть обращена к антенне, чтобы регистрировать показания скорости.

Тест в режиме движения немного сложнее и немного запутан.

Тест камертона режима движения радара
Для проверки режима движения требуются два камертона с разными тонами. Одна вилка имитирует скорость патрульной машины, другая вилка имитирует отражение движущейся цели.Тест движения в противоположном направлении немного отличается от теста движения по той же полосе.

Режим противоположного направления
1) Ударьте обе вилки
2) Поместите вилку SLOWER (больше) перед антенной.
3) Радар должен считывать более медленную вилку как СКОРОСТЬ ПАТРУЛЬНОЙ СКОРОСТИ .
4) Поместите вилку FASTER (меньшую) перед антенной.
5) Радар должен определить РАЗНИЦУ в скорости вилки.
Режим одной полосы
1) Ударьте обе вилки
2) Поместите вилку FASTER (меньшую) перед антенной.
3) Радар должен считывать более быструю вилку как PATROL SPEED .
4) Поместите вилку SLOWER (больше) перед антенной.
5) Радар должен считать SUM скорости вилки.

Ниже приведены иллюстрации с камертонами, откалиброванными для скорости 30 и 55 миль в час.

Калибровка камертонов
Каждый камертон следует калибровать (проверять) каждый раз при калибровке радара.

Сертификат калибровки камертона
Серийный номер вилки: 82243
Резонанс: 5823 Гц
Скорость: 55 миль в час
Частота радара: 35,5 ГГц
Температура: 80 °F
Поправочный коэффициент: 0.02 миль/ч/°F
Проверено: _________________
Дата: ____/____/20____

Рекламные ссылки

Частота радара, тон камертона и скорость

Показание скорости зависит от;
Частота радара
Тон камертона
v = c f d / 2 f o v = показание скорости
c = скорость света
f d = сигнал вилки
f o = частота радара
Частоты радара (U. С.)
Лента Частота Использовать
Х 10,525 ГГц Полиция / Спорт
К 24,125 ГГц Спорт
К 24,150 ГГц Полиция
Ка 33,4–36 ГГц Полиция

Тон камертона измеряется в герцах (Гц), что соответствует количеству циклов в секунду (cps).

Большинство полицейских радаров работают на одной частоте в диапазоне Ka между 33,4 и 36,0 ГГц. Полицейские радары, работающие в диапазоне K, используют частоту 24,150 ГГц. Немногие полицейские больше используют радар X-диапазона (10,525 ГГц). Большинство спортивных радаров работают в диапазоне K на частоте 24,125 ГГц, некоторые передают в диапазоне X на частоте 10,525 ГГц.

Частоту радара можно оценить по скорости и резонансу камертона. Это оценка, потому что есть некоторый допуск в тоне вилки, и уравнение имеет присущие ошибки округления при вычислении частоты передачи.


Частота выключения передатчика радара

Радиолокационные передатчики иногда передают данные, выходящие за рамки проектных спецификаций, что приводит к ошибке скорости. Тест камертона всегда выявляет эту ошибку, самотестирование радара иногда пропускает эту ошибку. Чем больше частота выключения, тем больше ошибка. Более высокая частота дает низкое показание, более низкая частота дает высокое показание.

Полицейский радар диапазона Ka работает между 33,4–36,0 ГГц . Некоторые европейские страны используют радар X-диапазона на частоте 9. 41 или 9,9 ГГц, или радар Ku-диапазона на 13,45 ГГц.

Лабораторная/цеховая калибровка

Внутренние тестовые схемы радаров не могут периодически проверять все, что требует ручного тестирования, как правило, один или два раза в год. Периодическая проверка любого измерительного прибора является стандартной практикой.

  • Вертикальная и горизонтальная ширина луча
  • Эффективная излучаемая мощность (ERP)
  • Верхний и нижний пределы напряжения источника питания
  • Частота передатчика и мощность антенны
  • Чувствительность и насыщенность приемника (динамический диапазон)
  • Диапазон измерения скорости
  • пределы питания (± вольт)

Все испытания должны быть задокументированы и включать дату, проведенное испытание и результаты.Наклейка о калибровке (ПО, ДАТА, СРОК) должна быть прикреплена к радару или в записях с указанием того, кто и когда выполнял калибровку устройства, а также дату следующей калибровки. Любые камертоны, используемые для проверки радара, также должны быть проверены и промаркированы во время проверки радара.


CopRadar.com
Информационный центр полицейских радаров

Испытания и калибровка
Предыдущий | Топ | Следующий

Как откалибровать приложение Google Maps, чтобы оно было более точным

  • Вы можете откалибровать приложение Google Maps на iPhone или Android, чтобы получать более точные и точные маршруты.
  • Чтобы откалибровать Карты Google на Android, вам необходимо откалибровать компас или включить «режим высокой точности».
  • На iPhone убедитесь, что Wi-Fi и службы определения местоположения включены.
  • Посетите библиотеку технических справочников Business Insider, чтобы узнать больше.

Когда дело доходит до определения направления, точность решает все. Поэтому, когда вашему GPS трудно определить ваше местоположение, все может быстро разочароваться.

Если вы используете Карты Google, есть способы повысить точность: например, откалибровать компас, чтобы он указывал правильное направление, или включить режим высокой точности на вашем телефоне Android.

Существует несколько способов прокладывать более точные маршруты и получать более точные результаты при использовании приложения «Google Карты» на телефоне Android, как описано ниже.

Однако, если у вас есть iPhone, описанные ниже методы не будут работать, поэтому попробуйте перезагрузить телефон или включить Wi-Fi, чтобы повысить точность приложения Google Maps.

Как откалибровать Карты Google с настройками на телефоне Android

Калибровка компаса

Если вы открываете приложение Google Maps и видите, что синяя точка указывает в неправильном направлении или находится в неправильном месте, калибровка может помочь вам получить более точные показания. Вот как это сделать на телефоне Android:

1. Войдите в приложение Google Maps, если оно еще не открыто.

2. Удерживая телефон, двигайте рукой в ​​форме восьмерки — вы должны увидеть, как луч сужается по мере продвижения.Имейте в виду, что это может занять несколько раз, чтобы это сработало.

Включение режима высокой точности

Режим высокой точности — это полезный инструмент для ускорения работы приложения Google Maps. Но имейте в виду, что этот метод работает, только если у вас есть Android:

3. Откройте приложение «Настройки» вашего устройства.

4. Нажмите «Местоположение». В зависимости от вашего устройства он также может быть помечен как «Безопасность и местоположение»

. Откройте меню «Местоположение» вашего устройства. Девон Дельфино/Business Insider

5. При необходимости включите настройку местоположения.

Убедитесь, что службы определения местоположения включены.Девон Дельфино/Business Insider

6. Нажмите «Режим».

7. Выберите «Высокая точность».

Активируйте режим максимальной точности определения местоположения. Девон Дельфино/Business Insider

Как откалибровать Карты Google на iPhone или Android с помощью других основных исправлений

Существует не так много причудливых трюков для исправления Карт Google на iPhone.

Во-первых, вы должны включить Wi-Fi на вашем телефоне. Вам не нужно подключаться к сети, вам просто нужно включить настройку. Как на iPhone, так и на Android включение Wi-Fi сделает Карты Google более точными, поскольку они сканируют ближайшие сигналы Wi-Fi, чтобы найти вас.

Если это не помогло, попробуйте перезагрузить iPhone или Android. GPS-датчики вашего телефона могут просто нуждаться в перезагрузке. Для получения дополнительной информации о том, как перезагрузить iPhone, см. нашу статью «Как перезагрузить и принудительно перезагрузить любую модель iPhone».

Наконец, особенно на iPhone, убедитесь, что службы определения местоположения включены. Для этого:

1. Откройте приложение «Настройки» и перейдите на вкладку «Конфиденциальность».

2. В верхней части экрана конфиденциальности коснитесь «Службы геолокации».»

3.  Убедитесь, что переключатель в верхней части следующего экрана повернут вправо и окрашен в зеленый цвет. Если это не так, коснитесь его.

4. Прокрутите вниз до списка приложений

5. На следующем экране выберите «При использовании приложения» или «Всегда». Это позволит приложению Google Maps быстрее получать доступ к вашему точному местоположению.

РГ-6 | Часто задаваемые вопросы | Поддержка

Можно ли установить чувствительность ISO вручную?

Да.Вы можете выбрать [125], [200], [400], [800], [1600], [3200] и [6400] в меню настроек.
В Меню съемки 1, выберите [Настройка ISO] и нажмите клавишу .

* Если для параметра [Настройка динамического диапазона] установлено значение [Коррекция светлых участков], вы можете выбрать минимальное значение ISO [250].

Что такое динамический диапазон (Д-диапазон)?

Расширяет динамический диапазон, чтобы можно было переходить от ярких областей к темным.
В меню съемки 3 выберите [Настройка Д-диапазона] и нажмите клавишу .
Настройкой по умолчанию для коррекции [Highlight] и [Lowlight] является [Auto]. Если вы не хотите выполнять коррекцию, установите для этого параметра значение [Выкл.].

Коррекция светлых участков Отрегулируйте яркие области, если изображение слишком яркое.
Коррекция теней Отрегулируйте темные области, если изображение слишком темное.

Внимание:
• Если объект слишком яркий или слишком темный, эффект коррекции может не проявиться.
• Значение по умолчанию — [Авто]. Если вы не хотите выполнять коррекцию, установите для этого параметра значение [Выкл.].
Что такое [Усилитель IQ]?

Используя обработку изображений с применением технологии сверхвысокого разрешения, вы можете снимать изображения с более высоким разрешением.
В Меню съемки 4 выберите [IQ Enhancer] и нажмите клавишу.

*Настройкой по умолчанию является [Вкл.].
*Когда вы устанавливаете [Режим протяжки] для [Серийная съемка], он будет отключен.
*Когда вы устанавливаете [Режим съемки] для [Ночная съемка с рук], он также будет отключен.

Можно ли записать дату в образе?

Да. Вы можете записать дату и время, установленные на камере, в правом нижнем углу изображения.
Меню съемки 4 [Впечатывание даты]

Осторожно:
• Записанные дату и время нельзя удалить.
• Дата и время не могут быть записаны в следующем случае.
Режим видео
[M-непрерывная съемка] и [S-непрерывная съемка] в [Режим протяжки].
• Когда вы устанавливаете [Впечатывание данных UTC] для [Вкл.] в C Меню настройки 4, [Впечатывание даты]  Меню съемки 4 фиксируется на [Выкл.].

Есть ли функция уменьшения дрожания камеры?

Да, существуют следующие функции для уменьшения дрожания камеры.
Меню съемки 2 [Пикс. Track SR] Значение по умолчанию — [Выкл.].

Памятка:
• Когда [Автоспуск] установлен в [Режим протяжки], [SR] фиксируется на [Выкл.].
• Когда [[FullHD 30fps] установлено в [Recorded Pixels] меню Movie Menu 1, можно получить фильм с меньшим искажением, установив [Movie SR+] на [ON]. В этом случае [Movie SR] фиксируется на [Off].

Осторожно:
• В следующих случаях для параметров [Movie SR] и [Movie SR+] устанавливается значение [Выкл.].
Режим SCN:  Интервальное видео] и  Высокоскоростное видео]

Имеется ли вспомогательная лампа автофокусировки?

Да, красный светодиод будет гореть, когда вокруг темно.
Установите [Помощь при фокусировке] в  Меню съемки 1 на [ВКЛ].

Доступна ли функция шумоподавления?

Нет, нет.

Могу ли я захватить изображение шириной более 28 мм (преобразование формата 35 мм)?

Да. с дополнительным широкоугольным конвертором (DW-5) вы можете снимать изображение с 0,8-кратным увеличением исходного объектива, что эквивалентно 22 мм (преобразование формата 35 мм).
При использовании широкоугольного объектива установите для параметра [Адаптер объектива Вкл.] значение [ШИРОКИЙ] в C Меню настройки 4.

Могу ли я сделать снимок с помощью пульта дистанционного управления?

Да, имеется дополнительный водонепроницаемый пульт дистанционного управления (O-RC1).
Установите [Режим протяжки] на [Дистанционное управление] в меню съемки 3 или клавише .

* Поскольку это характеристика водостойкости, ее нельзя использовать в воде или в местах с аналогичным давлением.
*Вы можете выбрать [0-сек.Пульт ДУ] или [3-сек. Дистанционное управление].
*Максимальное рабочее расстояние пульта дистанционного управления составляет около 4 м от передней части камеры и около 2 м от задней части камеры.
* В режиме видео нажмите кнопку спуска затвора, чтобы начать запись, и нажмите еще раз, чтобы закончить запись.

Что такое [Режим цифрового микроскопа]?

Вы можете фотографировать объекты на расстоянии до 1 см, а также постоянно горит подсветка вокруг объектива когда диск установки режимов установлен на [ Режим цифрового микроскопа].
* Количество записываемых пикселей и соотношение сторон фиксируются на [XS] и [4:3].
Уровень качества установлен на [★★]
* Расстояние до объекта можно зафиксировать на уровне 1 см, если на камеру установлена ​​подставка для макросъемки (O-MS3).

Можно ли настроить фокус камеры во время видеосъемки?

Нет, нельзя.

Можно ли использовать оптический зум во время видеосъемки?

Нет, нельзя.

Какова функция режима SCN?

Поверните диск выбора режима в положение [SCN] и нажмите кнопку , на мониторе отобразится [Режим сцены].

Памятка
• Меню [Режим сцены] отображается, только когда диск установки режима находится в положении [SCN].
•Для [Интервальная съемка] и [Интервальная видеосъемка] автоматическая съемка выполняется через равные промежутки времени.
Установите [Интервал], [Количество кадров] ([Интервал видео] равно [Общее время]) и [Задержка запуска].

Осторожно
•Выбранная сцена ограничивает доступные функции.
• [Интерв. съемка] и [Интерв. видео] нельзя выбрать во время записи журналов GPS.

Зеленый режим
• Нажав зеленую кнопку, вы перейдете в [Зеленый режим] и сможете снимать со стандартными настройками независимо от режима съемки или настроек другого меню. Нажмите зеленую кнопку еще раз, чтобы вернуться в исходный режим съемки.
• Если вы выключите питание в [Зеленом режиме], оно будет в [Зеленом режиме] при следующем включении. на мощность.

Кольцевая лампа
• Во время съемки загораются шесть светодиодов вокруг объектива.
Способ включения кольцевой подсветки можно настроить с помощью [Кольцевая подсветка] в меню съемки или нажав и удерживая кнопку вспышки.

1

1

1 Время
Выберите [Все], [Правый], [Левый], [Высокий], [Низкий] и [Выкл.]
Яркость [1] до [9]
[Всегда вкл.], [Выдержка 10 с], [Выдержка 20 с], [Выдержка 30 с] и [Выдержка 60 с]
Можно ли использовать интервальную съемку с WG-6?

Да.Поверните диск выбора режима в положение [SCN] и нажмите кнопку , на экране отобразится [Режим сцены]. монитор. Выберите [ Интервальная съемка] или [ Интервальная видеосъемка] с помощью клавиши .
Съемка может быть прервана из-за недостаточной емкости аккумулятора. При длительной съемке рекомендуется использовать дополнительный комплект адаптера переменного тока K-AC166.

Интервальная съемка

Интервальная видеосъемка

Осторожно:
• Во время записи журнала GPS опции [Интервальная съемка] и [Интервальная видеосъемка] не выбираются.

Могу ли я подключиться к AV-устройству для просмотра изображений?

Да. Вы можете подключить его к телевизору, оборудованному разъемом HDMI ® , и просматривать изображения в режиме реального времени, когда съемки или воспроизведения изображений.
Подготовьте имеющийся в продаже кабель HDMI ® типа D (микро HDMI) в соответствии с подключенным устройство.

1. Выключите AV-устройство и камеру.
2. Откройте [крышку аккумулятора/карты] камеры и подключите кабель HDMI ® к разъему HDMI ® .
3. Подключите другой конец кабеля HDMI ® к входному разъему устройства AV.
4. Включите AV-устройство и камеру.

Осторожно:
• Открывая и закрывая [крышку аккумулятора/карты], обязательно удалите воду, песок и другую грязь. от камеры и избегайте мест, которые легко испачкать.
• ЖК-монитор не отображается при подключении к AV-устройству.
• Видео-аудио выводится с устройства AV.
• Используйте кабель HDMI ® длиной не более 3 м.
(Рекомендуемый продукт: Panasonic RP-CHEU15-K) * Нельзя использовать HDMI-кабель RICOH HC-1

Памятка:
• При подключении к AV-устройству в режиме воспроизведения оно будет отображаться как отображение одиночного изображения. режим
• При выводе с помощью кабеля HDMI ® максимальный размер, поддерживаемый AV-устройством и камерой, автоматически выбирается. Если вы не можете просматривать в хорошем состоянии, попробуйте изменить настройку в меню настройки 5 [Выход HDMI].

Какие настройки воспроизведения доступны?

Доступны следующие функции настройки.

Копирование изображения [Внутренний M]>>>[Карта], [Карта]>>>[Внутренний M]
Защита 1 Файл, Выбрать, Несколько, Выбрать все и Отменить все
Слайд-шоу Интервал: 30 сек. , 20 сек., 10 сек. 5 сек. и 3сек..
Экранный эффект: Wipe, Checker, Fade, Random и off
Звуковой эффект: вкл. и выкл.
Rotation 0 °, 90 ° (против часовой стрелки), 180 ° и 90 ° (по часовой стрелке)
Восстановление файла
Размеры Записанные пиксели: L, M, S, XS , 2М, 1М и VGA
Уровень качества: ☆☆ и ☆
Обрезка
Фильтр Фильтр для мелких лиц: 5%, 7% и 10%
Ink Rubbing Filter: от 1 до 5
Цифровой фильтр: B&W/Sepia, Toy Camera, Retro, Color, Extract Color, Color Emphasis, High Contrast, Starburst, Soft, Fish-eye, Miniature и Brightness
HDR фильтр
фильм редактировать Сохранить как еще изображение, разделите фильмы ※ 1 и добавление заголовка Изображение
Red-Eye Edit
Запуск экрана гид, RICOH, фотографии и выкл.
Автоповорот изображения Вкл. и выкл.

*1 В режиме [Разделенные фильмы] исходный фильм не сохраняется.
Можно ли копировать данные из встроенной памяти камеры на карту памяти SD (SDHC)?

Да.
*Все изображения из встроенной памяти будут скопированы на карту памяти SD. Перед копированием образа убедитесь, что на карте памяти SD достаточно свободного места.
*Эта операция не может быть выбрана, если карта памяти SD не вставлена.

Процедура копирования
Нажмите выключатель питания. (режим захвата)
Нажмите кнопку воспроизведения.(режим воспроизведения)
Нажмите кнопку «Меню», чтобы отобразить меню [Воспроизведение].
Нажмите клавишу [Копия изображения] в меню воспроизведения 1.

Выберите [Internal M]>>>[Card] и нажмите кнопку [OK].

Копирование выполняется, когда вы нажимаете кнопку [OK].

.

Добавить комментарий

Ваш адрес email не будет опубликован.
