При строительстве частного дома абсолютно все собственники жилья хотят создать интересный интерьер дома, наполнить его уютом и комфортом. Во время этого часто забывают, что нужно уделять внимание не только интерьеру постройки, но и ее внешнему виду. Именно экстерьер влияет на восприятие дома, визуальную оценку возможностей и состоятельности собственника жилья.

Не малую важность имеет выбор типа крыши, ведь именно она может стать украшением дома, подчеркнув его оригинальность и особенность. Четырехскатная крыша труднее в сооружении и монтаже, если сравнивать с односкатной, двухскатной или плоской крышей. Несмотря на это она имеет ряд своих поклонников, и пользуется популярностью за счет того, что имеет более привлекательный и замысловатый вид.

Помимо внешнего облика многие преимущества четырехскатной крыши заключаются в ее конструктивных особенностях. Она имеет более прочную и жесткую стропильную систему, лучше справляется с нагрузками ветра и снега, более устойчива к внешним факторам.

Виды

Стропильная система, ее конструкция и некие нюансы по созданию и монтажу зависят от того, какой тип четырехскатной крыши используется. На данный момент выделяют:

  • Шатровую.
  • Полувальмовые датскую и голландскую.
  • Вальмовую.

Четырехскатную крышу шатрового типа используют в основном на домах, имеющих квадратную форму. В данном случае все скаты имеют одинаковые размеры и форму, а внешне напоминают равнобедренные треугольники.

Датская полувальмовая – нижнюю часть бокового ската монтируют, под коньком устанавливают вертикальный фронтон. При использовании такой крыши мансардные окна не понадобятся, ведь естественное освещение будет обеспечивать вертикальное остекление чердачного помещения.

Голландская вариация многими элементами относится к двухскатному типу крыш. Вся разница в том, что данный вид все же состоит из торцевых треугольных скатов, однако они имеют обрезанный вид (вальмовая с усеченными боковыми скатами). Длина боковых плоскостей в 2-3 раза меньше, чем основных, внешне похожих на трапецию. Крыша хорошо справляется с нагрузками ветра и снега, на чердаке можно устанавливать обычные окна.

Вальмовая – классика четырехскатных крыш. Два ската имеют трапециевидную форму, торцевые скаты – прилегающие треугольники. При сборке стропильной системы необходимо использование накосных стропил.

Четырехскатная крыша – удобно, практично, функционально и эстетично привлекательно. Однако, не стоит забывать о том, что это еще и дорого, ведь такой тип крыши имеет сложности по расчетам и создании стропильной системы.

Проектирование

Каркас имеет ряд элементов, каждый из них играет весомую роль, несет функциональную нагрузку. Для создания прочной конструкции нужно провести расчеты и вычисления. Многие умельцы отказываются от помощи профессионалов, решив, что смогут справиться со строительством крыши самостоятельно. В случае с четырехскатной крышей это может стать большой ошибкой, ведь неточности в расчетах стропильных систем недопустимы. Даже если монтаж кровли будет проводиться самостоятельно, то за стропильной системой и ее расчетами лучше обратиться к архитектору, способному помочь.

В проекте крыши указывают функциональную нагрузку каждого элемента, его габариты. Также архитекторы обязаны подробно описать узлы и соединения стропильной системы для того, чтобы монтаж конструкции был проще. При качественно выполненном проекте достаточно закупить материалы, инструменты и заняться возведением крыши.

Если же нет денег на профессионального архитектора, и расчеты будут проводиться самостоятельно, то лучше использовать вспомогательные средства, компьютерные программы, предназначенные для расчета четырехскатной крыши, таким образом минимизировать вероятность ошибки. После этого нужно провести разметку, точность которой также очень важна, она повлияет на то, будут ли дополнительные финансовые траты.

В первую очередь нужно выбрать угол наклона скатов, чем он больше, тем больше будут расходы на закупку материалов, строительство каркаса в целом. Если же угол будет слишком маленький, то также потребуются существенные затраты на создание максимально мощной стропильной системы, так как нагрузка ветра и снега на поверхность крыши возрастет. Именно поэтому нужно найти оптимальный вариант, провести ряд расчетов, после чего построить практичную, функциональную, а главное надежную крышу.

Виды стропильной системы

Конструкция четырехскатной крыши аналогична другим типам крыш, ведь она состоит из кровельного пирога, возлагаемого на каркас и стропильную систему. Очень важным моментом станет распределение нагрузок, необходимо, чтобы оно было равномерным. При строительстве четырехскатной крыши можно использовать разные стропильные системы, выбор зависит от размеров дома, наличия несущих стен внутри сооружения. В целом же различают два типа стропил: наслонные и висячие.

Особенности по установке

Элементы четырехскатной крыши, используемые в стропильной системе, образуют ферму, основание которой состоит из треугольников. Это объясняется тем, что именно треугольник обладает высоким уровнем жесткости, благодаря чему вся стропильная конструкция получается достаточно прочной. Основными несущими элементами стали стропильные ноги, монтаж которых нужно проводить в соответствии с проектом.

Изначально проводят укладку мауэрлата, распределяющего нагрузку. Нужно отметить такую особенность, что в четырехскатной крыше его нужно укладывать не только по длине, а со всех четырех сторон. Стропильные ноги нужно опереть на промежуточные прогоны, для равномерной передачи нагрузки от крыши на стены здания, фундамент. Также в конструкции четырехскатной крыши необходимо обязательное использование скользящих опор для стропил, способных сделать крышу более прочной и надежной. Помимо этого, они влияют на то, как будет закреплен кровельный пирог, его устойчивость к внешним факторам. Учитывая все нюансы, тонкости и сложности, связанные с монтажом четырехскатной крыши, рекомендуется привлечение специалистов, гарантирующих качество и надежность конструкции.

проекты двухэтажных частных и одноэтажных домов с террасой и без, каркасные дома и из бруса, их фасады

В настоящее время существует огромное количество проектов частных домов. Большой популярностью пользуются схемы таких сооружений с четырехскатной крышей. Сегодня мы поговорим о преимуществах и недостатках таких конструкций, посмотрим некоторые проекты с ними.

Плюсы и минусы

Строения с четырехскатной крышей обладают многими преимуществами.

  • Устойчивость. Такой тип крыши будет максимально устойчив практически к любым нагрузкам.

  • Надежность и долговечность. Данные конструкции смогут прослужить долгие годы.

  • Большое количество вариантов исполнения.

    В настоящее время существует огромное количество разновидностей четырехскатных крыш.

  • Высокая защищенность. Подобные кровельные конструкции не станут пропускать ветер, влагу и ультрафиолет внутрь дома.

  • Практичность. Под такими настилами остается довольно большое пространство, которое можно использовать как отдельную жилую зону.

  • Освещенность. Пару чердачных окон на такой крыше добавят света.

Но такие конструкции обладают и некоторыми существенными недостатками.

  • Сложная технология монтажа. Такие настилы довольно трудно устанавливать, монтаж может занять значительное количество времени.

  • Большой расход материалов. Для создания такой крыши понадобится большое количество строительных материалов, так как необходимо сформировать сразу четыре ската.

  • Потребуется сооружение чердачной зоны. Если этого не сделать, то тогда сильно возрастет риск обрушения возведенной конструкции.

Проекты одноэтажных домов

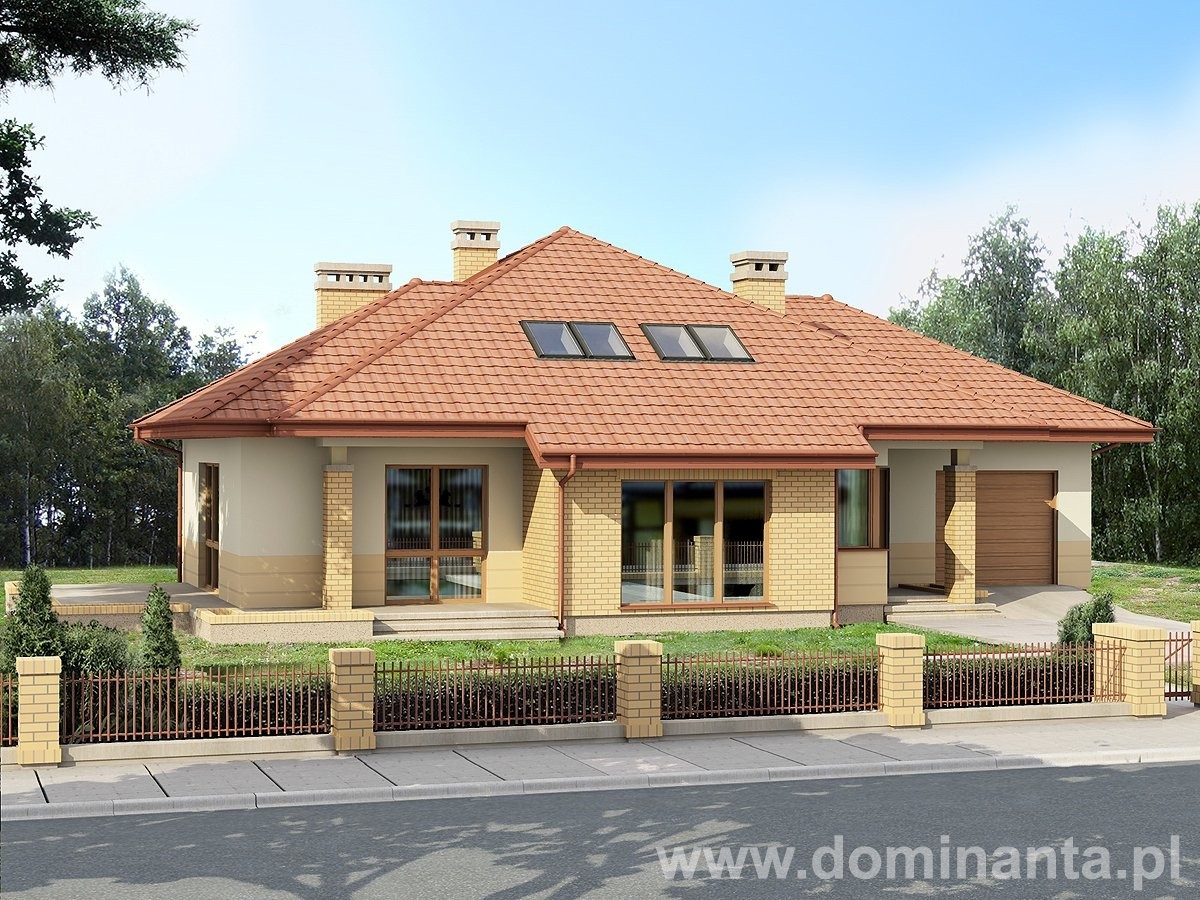

При строительстве таких одноэтажных домов площадью в 100-150 кв. м можно предусмотреть в проекте просторную гостиную (35-40 кв. м), 2-3 спальни или одну спальню и просторную детскую комнату с отдельной игровой зоной, кухню со столовой зоной, санузел и коридор. При необходимости в проект включаются и хозяйственные небольшие помещения (постирочная, котельная).

А также при желании можно сделать небольшую террасу. Такие постройки нередко возводятся из бруса, камня, крышу при этом чаще делают из профнастила. Многие возводят каркасные конструкции. Они отличаются максимально быстрым монтажом, красивым и аккуратным внешним оформление. Для их строительства не потребуются слишком большие затраты. Но следует помнить, что подобные сооружения отличаются небольшим сроком службы, средними показателями прочности и надежности.

Иногда в таких проектах также предусматривают мансарду. В этой зоне можно сделать одну большую комнату, нередко там организуют детскую комнату с игровой. А также это пространство подойдет для организации кабинета.

Существуют проекты маленьких сооружений с вальмовой крышей (площадь 6 на 8, 6 на 10 квадратов). Такие конструкции чаще всего используются как дачные домики для сезонного отдыха. В них можно предусмотреть небольшую гостиную, совмещенную с кухней, одну спальную комнату, санузел, крыльцо и маленькую террасу.

При строительстве небольших сооружений лучше также использовать мансардную зону. Там можно организовать столовую с кухней или спальную комнату.

Двухэтажные дома

Как правило, такие постройки с вальмовой крышей обладают значительной площадью (150-300 квадратов). На первом этаже таких частных домов можно организовать большую гостиную, ее нередко делают совмещенной со столовой, кухню, две или три спальных комнаты, а также хозяйственные небольшие помещения и коридор.

На втором этаже можно сделать еще две спальни, детскую с игровой. Иногда там же организуют домашнюю библиотеку, бильярдную, кабинет. Можно предусмотреть просторную веранду или террасу, балкон, крыльцо, гараж. Форма у таких домов может быть различной, но чаще всего их делают прямоугольными либо квадратными.

Если частный дом будет строиться для большой семьи, то тогда на обоих ярусах можно предусмотреть по 3-4 спальных комнаты. На первом этаже также делают гостиную, кухню-столовую, прихожую, 1 или 2 санузла.

На втором этаже, помимо спален, также будут находиться один санузел, постирочная, детская, кабинет.

Иногда при проектировании кухню совмещают с большой кладовкой, гостиную при этом соединяют со столовой. Отдельные зоны можно разделить между собой при помощи перегородок, иногда используются специальные мобильные конструкции, при необходимости их легко переставить на другое место. Подобный вариант чаще всего встречается в домах, которые оформлены в современных и минималистичных стилях.

При желании совмещают некоторые спальные комнаты с гардеробными зонами, с отдельными санузлами. Если в доме будет использоваться мансардное пространство, то тогда там следует оформить просторную комнату для отдыха.

Фасад нижнего этажа иногда отделывают декоративным искусственным камнем, кирпичным материалом, высококачественной обработанной древесиной.

А также можно сделать отдельный санузел на каждом из этажей. В больших частных домах в два яруса нередко размещают отдельную гардеробную комнату. В таких сооружениях при необходимости можно предусмотреть большой гараж, рассчитанный сразу на 2-3 машины.

Крышу для таких построек делают преимущественно из металлочерепицы, профнастила. Иногда применяется специальная мягкая кровля различных расцветок. Многие такие жилые сооружения делают в современном стиле. При этом внешние фасады отделывают камнем, стеклом, древесиной. Кровельный настил, как правило, делают в темном однотонном исполнении (темно-серая, черная, темно-коричневая крыша).

А также в конструкциях с таким устройством нередко предусмотрены большие панорамные окна. На чердачном уровне можно будет сделать несколько оконных проемов, чтобы наполнить весь дом светом.

Красивые примеры

Аккуратно и красиво будет смотреться небольшой одноэтажный жилой дом из белого камня и древесины. Четырехскатная крыша при этом чаще делается из металлочерепицы темной расцветки. В таком проекте можно предусмотреть и несколько панорамных окон.

Перед домом можно оформить небольшую зону для отдыха с садовой мебелью. Подобный вариант прекрасно подойдет для сезонного отдыха.

А также неплохим вариантом станет небольшой одноэтажный дом с фасадами коричневого цвета. Четырехскатную крышу можно сделать из металлочерепицы в такой же гамме. Дверные и оконные проемы, колонны лучше сделать белыми, чтобы оформление не казалось слишком темным и мрачным. Внутри следует предусмотреть гостиную, кухню, 1 спальню и санузел, при необходимости используется и мансарда. Такое сооружение тоже отлично подойдет для дачного отдыха.

Для большой семьи подойдет жилой частный дом в два этажа. При этом внешний фасад первого яруса можно отделать кирпичом, а второй – белым или серым камнем. Все дверные проемы и окна лучше выполнить из обработанной древесины светлого оттенка. Четырехскатный настил следует сделать из коричневой или темно-оранжевой черепицы. В таких домах можно дополнительно возвести балконы, веранды, террасы, гараж на 1 или 2 машины.

​​​Хорошим вариантом станет двухэтажный жилой дом прямоугольной формы с черной или темно-коричневой вальмовой крышей.

Первый ярус снаружи можно отделать декоративным камнем светлых цветов. Второй ярус лучше оформить из светлой обработанной древесины. Все дверные и оконные проемы также лучше сделать из дерева. В таких сооружениях можно организовать несколько спален, гостиную, просторную кухню-столовую, коридор, один или два санузла. Зону перед постройкой стоит отделать мелким камнем серого и белого цвета, деревом.

Проекты домов с вальмовой крышей – преимущества и недостатки

В статье пойдет речь о том, какие преимущества имеют проекты домов с вальмовой крышей, какие недостатки присущи такой стропильной системе, из чего состоит ее структура, какие разновидности сегодня используют строители при возведении одноэтажных домов. Фото и видео готовых реализованных вариантов подскажут, какую крышу сделать.

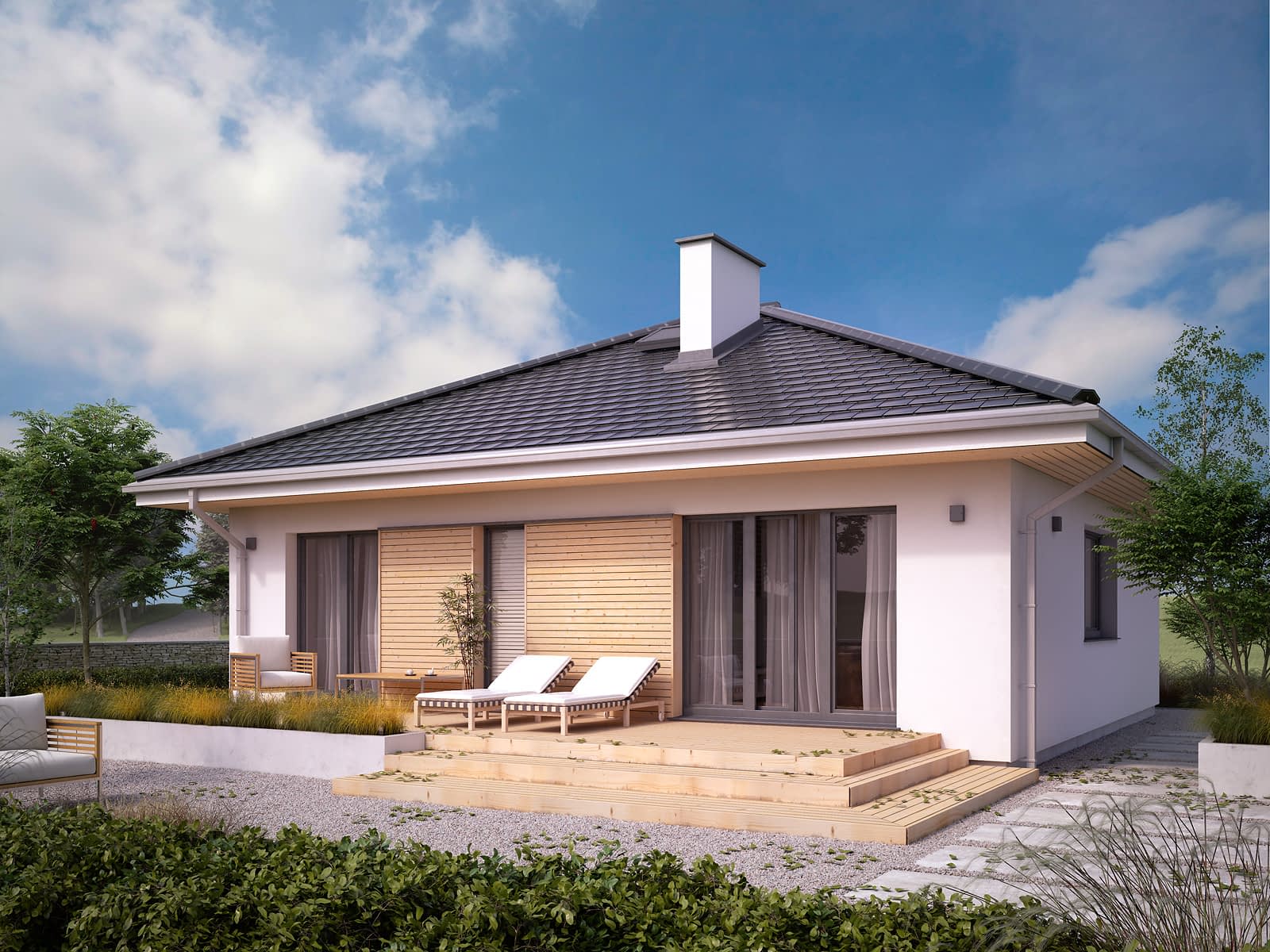

Одноэтажный дом с вальмовой крышейИсточник www.sk-goldenhome.ru

Положительные свойства вальмовой кровли

Преимущества возведения четырехскатной кровли можно оценивать только в сравнении с двускатной стропильной системой. В ее конструкции отсутствуют щипцы и фронтоны (вертикальные торцевые поверхности). Это помогает в разы уменьшать показатель такой категории, как сопротивление воздуха. Эта техническая особенность особенно актуальна в тех регионах, где часто присутствуют ветра с резкими порывами или ураганы. Если при оформлении кровли используются карнизные свесы, они при такой конструкции, как показала практика, держатся намного дольше и не разрушаются.

Около опорной балки конька у вальмовой крыши образуются угловые ребра. Они имеют высокую жесткость. Поэтому деформироваться скаты могут только при очень высокой механической или физической нагрузке. Нужно приложить колоссальные усилия для того, чтобы повредить вальмовую крышу.

Классическая вальмовая крышаИсточник rsm-dom.ru

Замечено, что в регионах с большим количеством осадков одноэтажный дом с вальмовой крышей – лучший из возможных вариантов возведения малоэтажных зданий. Площадь кровли у четырехскатной крыши больше, чем у двускатной кровли. Особенность конструкции каркаса такова, что она позволяет отвесы карниза спускать за пределы несущих стен. Таким способом часто при строительстве формируется козырек, который надежно защищает фасадную отделку от воздействия атмосферных осадков.

Четырехскатный каркас можно покрывать любым кровельным материалом, но строители предпочитают использовать для обозначенных целей мягкие по текстуре продукты.

Есть и минусы у описываемого выбора. У конструкции вальмовой крыши больше элементов, чем у простой двускатной. На ее создание уходит больше материалов, требуется большее количество времени. Собрать ее способен только опытный мастер. Его услуги стоят недешево. Все это увеличивает в разы конечную смету проекта. Это обстоятельство нужно обязательно учитывать.

Пространство под вальмовой крышейИсточник red-fasad.ru

Геометрия пространства под четырехскатной кровлей очень сложная. Это формирует определенные трудности при организации жилой мансарды. Если оно все же используется, и на крыше появляются мансардные, их во время дождя придется постоянно держать закрытыми. Иначе в комнате появятся большие лужи.

Площадь мансарды, организуемой в чердачном помещении вальмовой крыши, будет в два раза меньше той, что образуется под обычной двускатной кровлей.

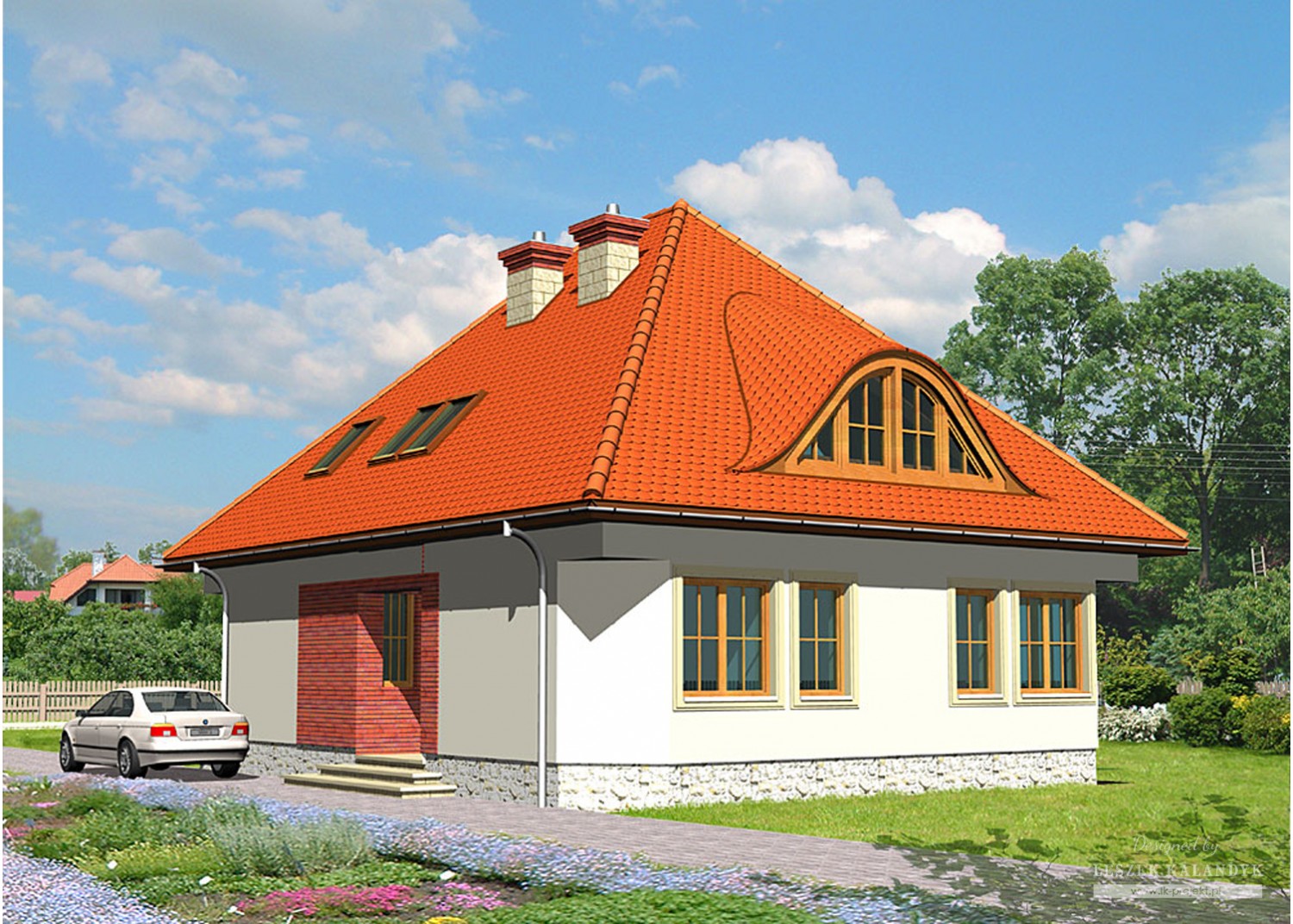

Если в вальмовой крыше нужно будет сделать слуховое окно, то для его создания специалисты советуют выбирать конструкцию под названием «Летучая мышь».

Слуховое окно «Летучая мышь»Источник memphite.com

Технические характеристики вальмовой крыши

Конструктивно четырехскатная крыша состоит их плоскостей, которые пересекаются друг с другом. Две из них – торцевые – по форме треугольники. Фасадные скаты имеют форму трапеции. На них приходится большая площадь пространства кровли. Уклон скатов варьируется в пределах 15-60 градусов. Условия выбора угла наклона кровли определяются тремя критериями.

Во-первых, учитывается климатическая зона, в которой осуществляется строительство дома с четырехскатной кровлей. Если на данной географической территории в течение года выпадает большое количество осадков, необходимо выбирать угол наклона кровли не менее 45 градусов. Меньший угол наклона подходит для зон с сухим и жарким климатом. Если присутствуют высокие ветровые нагрузки, угол наклона кровли не должен превышать 30 градусов.

Во-вторых, важно учитывать, какой кровельный материал будет использоваться для покрытия крыши. Для рулонных материалов следует предусмотреть угол наклона до 25 градусов. При применении модульных листов (черепицы) угол наклона должен быть от 15 градусов и выше. Металлочерепицу или шифер специалисты кладут на обрешетку, угол наклона которой составляет от 25 градусов.

«α» — показатель угла наклона скатаИсточник assz.ru

В-третьих, должен учитываться и желание сделать под крышей жилое помещение. Когда планировка проекта предполагает наличие мансарды, угол наклона должен быть максимально допустимым – 65 градусов. Чем больше этот показатель, тем сложнее конструкция. В такой ситуации возникает потребность в покупке большего количества строительного материала. А это увеличивает смету.

Угол наклона ската 65 градусовИсточник dachnaya-zhizn. ru

Конструкция вальмовой кровли формируется благодаря следующим элементам:

  1. Конек – горизонтальное ребро, расположенное в самой верхней точки кровли. Он является частью опорной системы, на которую крепится обрешетка.
  2. Скаты – верхняя часть конструкции здания, которая защищает строение от непогоды.
  3. Фронтальные свесы – участки кровли, которые помогают отводить падающие осадки от стен дома.
  4. Стропильная система – несущая конструкция, которая состоит из наклонных стропильных ног, вертикальных стоек и подкосов. Для ее создания подходят только породы деревьев с прочной древесиной. Чаще всего для этих целей выбираются хвойные породы.
  5. Водосточная система – совокупность различных элементов, устанавливаемых в определенной последовательности для сбора влаги, стекающей с крыши и ее отвода дальше от фасадов одноэтажных домов с вальмовой крышей. Ее предназначение – защита фундамента здания от воздействия влаги.
  6. Снегозадержатели (уголковые, трубчатые, решетчатые, точечные) – элементы безопасности кровельной системы, которая помогает удерживать на крыше снег и предотвращать сход больших лавин. Они делят их на более мелкие и делают их менее опасными.
Снегозадержатель на вальмовой крыше. На фото виден пример работы описываемого элементаИсточник dobornyeelementy.ru

Виды вальмовых крыш

Существует четыре вида четырехскатной кровли.

Стандартная конструкция. У нее четыре ската, два с фронтов дома – треугольники, другие два с фасада – трапеции. Их верхние точки и плоскости соединяются на коньке крыши. Его длина в два раза меньше длины самого дома. Сборка стропильной системы относится к разряду сложных сооружений. Без должной подготовки собрать ее самостоятельно невозможно.

Голландская (полувальмовая крыша). У нее присутствует четыре ската. Те из них, которые имеют треугольную форму, значительно меньше по размерам тех, что присутствуют у стандартной конструкции. Из-за этого площадь трапециевидных скатов увеличивается. Внешне такая кровля похожа на двускатную. Благодаря такой конструкции можно устанавливать на крышу не мансардные, а обычные световые окна. Что позволяет немного экономить.

Голландская полувальмовая крышаИсточник denooyer.nl

Датская (полувальмовая крыша). У нее присутствует четыре ската. Все они по форме напоминают трапецию. Размеры двух торцевых меньше размеров фасадных. Вальмовая часть начинается чуть ниже конька кровли, сверху него устанавливается фронтон треугольной формы. Его часто используют в качестве слухового окна.

Мансардная крыша. У нее присутствует четыре ската. Два торцевых имеют треугольную форму, два фасадных имеют форму сломанной линии Угол слома можно менять по своему усмотрению. Такой вариант исполнения кровли выбирается тогда, когда нужно в чердачном помещении организовать жилое пространство с высокими потолками.

Датская полувальмовая крышаИсточник memphite.com
Расчет вальмовой крыши: особенности конструкции и расчета на калькуляторе

Наверняка на глаза попадались квадратные одноэтажные дома из бруса с вальмовой крышей. Для ее создания используется стропильная система, которая называется «шатер». Все ее части – равнобедренные треугольники, плоскость которых равна между собой. Отличительная особенность такой кровли – отсутствие конька. Такие системы формируются с учетом ходов для искусственной вентиляции. Если заранее не установить аэраторы или дефлекторы, на чердаке будет скапливаться большое количество конденсата. Двухэтажные дачные дома с вальмовой крышей и балконом смотрятся очень массивно, но при этом красиво. Об этом наглядно свидетельствует следующее фото.

Двухэтажные дачные дома с четырехскатной крышей и балкономИсточник stroitelstvo-kolomna. ru

Конструктивные особенности стропильной системы

Внешне вальмовая крыша смотрится вполне эффектно, но вся ее «красота», считают специалисты, скрыта внутри. Ее основой является сложная стропильная система. Для ее создания используются элементы, выполненные из хвойных пород деревьев. Предварительно все они обрабатываются антисептическими составами. Они помогают защищать дерево от влаги, гнили и плесени. Основная задача проектировщика – провести точный расчет стропильной системы на предмет ее нагружаемости. От этого зависит прочность всей конструкции.

В видео рассказывается о том, как произвести расчет стропильной системы для вальмовой крыши:


Последствия работы серых бригад: на что обратить внимание при выборе строителей

В основе конструкции используется опорный брус (строители называют его мауэрлат). Именно по нему в дальнейшем распределяется весь вес конструкции стропильной системы. От него нагрузка уходит по стенам к фундаменту.

Опирается мауэрлат на систему стоек. Они размещаются на балке и предотвращают деформацию стропил. Для создания вальмовой крыши используется два вида стропил: при помощи одних формируется начало ската, при помощи других (рядовых) сооружаются опоры. Две пары стропил обязательно стягиваются горизонтальной балкой. Она берет на себя часть нагрузки кровли и предотвращает возможность расхождения стен. Под определенным углом к ногам стропил располагается балка. Ее основная функция – подкос. Верхние концы стоек соединяет между собой прогон. Он – опора для стропил. Поверх стропил при помощи бруса собирается обрешетка. На нее потом ложится и крепится кровельный материал.

В видео показаны все этапы процесса сборки каркаса для вальмовой крыши:


Стропильная система вальмовой крыши – основы расчета и этапы монтажа

Обобщение по теме

Четырехскатные крыши выдерживают высокие ветровые нагрузки, такая конструкция кровли идеально подходит для одноэтажных домов большой площади. Она придает зданию солидность, смотрится очень эффектно. Но при равной площади постройки площадь вальмовой крыши будет больше площади кровли двухскатной. Поэтому и ее стоимость в полтора раза больше.

Как сделать четырехскатную крышу дома своими руками

Выбор крыши для строения — самый важный момент в проектировании дома, ведь от ее вида будет зависеть внешний облик нового «детища». Существует несколько вариантов крыш, которые отличаются как количеством скатов, так и формой конструкции. Вальмовую (или четырехскатную) крышу без преувеличения можно «обозвать» хитом во многих европейских странах. В последнее время она начала довольно шустро отвоевывать место под солнцем даже на постсоветском пространстве. Конструкция эта гораздо хитроумнее, чем более привычная двускатная, потому в вопросе, как сделать четырехскатную крышу дома своими руками, придется досконально разбираться, иначе придется вспомнить печальный опыт пары сказочных нерадивых поросят.

Четырехскатная крыша и четыре ее варианта

Вальмовая крыша

Эта конструкция состоит из 4 скатов, два из которых имеют форму трапеции, а два — треугольную. Стропила здесь прямые, свесы также располагаются на одной высоте.

Шатровая крыша

Она весьма похожа на вальмовую, отличие же в том, что все скаты здесь идентичны: они являются равнобедренными треугольниками.

Полувальмовая крыша

От своей классической разновидности она отличается довольно сильно, потому как треугольные (вальмовые) скаты у нее срезаны в пользу фронтона, благодаря которому чердак легко можно превратить в благоустроенную мансарду с большими окнами.

Комбинированная крыша

Такая сложная конструкция требует внимания профессионалов, так как может содержать элементы сразу нескольких типов крыш, что делает задачу практически невыполнимой для новичков в «крышестроении».

Есть и еще разновидности, которые также не по силам человеку без опыта: датские, многоскатные и мансардные вальмовые крыши.

Рассмотрим элементы четырехскатной крыши

Набор элементов похож на «экипировку» двускатной крыши, а из-за особенностей сооружения к ним добавляются и те, что присущи конструкциям с 4 скатами.

  1. Балки, подкосы. Важные распорки, отвечающие за прочность будущей крыши.
  2. Коньковый прогон (или конек). На него опираются стропильные ноги конструкции, у шатрового сооружения элемент не нужен.
  3. Лежни — брусья, служащие опорой всей конструкции. Кладутся на несущие стены.
  4. Мауэрлат — «фундамент» крыши. Монтируется к наружным стенам.
  5. Нарожники — короткие стропила — доски, служащие для крыши каркасом. Укладываются на диагональные стропила.
  6. Стропила. Вальмовая классическая конструкция предполагает два их типа — диагональные и боковые. Первые формируют треугольные скаты, вторые образуют трапециевидные. Шатровая конструкция, по понятным причинам, лишена стропил боковых.
  7. Стойки и шпренгели. Служат поддержкой для элементов стропильной системы.
  8. Ригели. С их помощью фиксируются боковые стропила.

Наличие или отсутствие дополнительных элементов определяется только выбранным проектом четырехскатной крыши. Поэтому сначала делается эскиз, потом чертеж, позволяющий составить полный список необходимых материалов.

Монтаж мауэрлата

Любая крыжа со скатами начинается с этого этапа, но в случае вальмовой крыши мауэрлат монтируется на все 4 внешние стены. Для операции понадобится подходящий деревянный брус. Лучше, если сечение будет одним из следующих: 10х10 см, 10х15 см или же 15х15 см. Если стены строения выполнены из камня, то оптимальным решением станет монолитный пояс из железобетона, в который заранее монтируются шпильки, резьба их должна быть, по крайней мере, не менее М12.

Но в частном строительстве более популярно дерево, потому что материал и легок, и удобен в обработке. Но предварительно необходимо сделать гидроизоляцию. Эта роль достается рубероиду, который кладется в несколько слоев. Монтируются части мауэрлата внакладку, чем больше точек соединения, тем надежнее будет сооружение. Углы дополнительно должны быть связаны скобами, уголками и пластинами из металла.

Укладка лежней

Это следующая важная веха при создании четырехскатной крыши. Лежни укладывают на внутренние перегородки, где будут располагаться опорные стойки. Когда несущих перегородок не существует, или же они находятся не по центру, то придется заниматься установкой усиленных балок перекрытия, подходящие доски имеют размеры 5х20 см. Балка для стоек должна обладать «недюжинной силой», потому для нее или сращиваются две доски, или берется брус 10х20 см.

Установка опор для конькового прогона

К балкам (или же лежням) крепятся опоры, после чего правильность положения проверяется отвесом или уровнем. Если все в порядке, стойки временно закрепляются досками-подпорками, которые монтируются саморезами. К перекрытиям или лежням они присоединяются пластинами из металла и уголками.

Если ваша крыша вальмовая, то необходимо, чтобы расстояние между стойками для конькового бруса не превышало 2 метров. В случае шатрового сооружения стойки должны располагаться на диагональных линиях, на одинаковом расстоянии от углов. Высота стоек зависит от проекта крыши.

После окончания «войны» со стойками можно начать укладывать коньковый прогон на вальмовую крышу, и сооружать прямоугольный — для шатровой. Крепятся элементы саморезами и уголками.



Приступаем к стропильной системе

Процесс укладки боковых стропил для четырехскатной крыши ничем не отличается от операции с обычной двускатной. Начинается укладка с создания шаблона из доски, ширина которой должна быть аналогичной будущим стропилам, а вот толщина подойдет любая, например, 25 мм. На нем размечаются верхний и нижний запилы, затем они выпиливаются, проверяют их соответствие во всех местах, где будут находиться стропила.

В случае идеального попадания в размер останется быстро выпилить по шаблону все боковые элементы. Монтируют готовые изделия к коньковому брусу и мауэрлату саморезами, уголками или с помощью скоб. Рекомендуемый стропильный шаг — 50-150 см.

Диагональные стропила — всему голова

На них нагрузка высока, потому придется срастить пару досок в толщину. Шаблон делается так же, как и боковой, отличие единственное — делать выпил в нижней части его нужно под углом в 45°, так как эти стропила будут опираться на угол здания.

Между этими стропилами монтируются нарожники, верхняя часть которых должна опираться на них, а нижняя — «покоиться» на мауэрлате. Толщина доски здесь может быть не такой большой, потому что нагрузка на нарожники не столь велика. Верхняя часть запиливается, половина этих укороченных стропил выполняется по данному шаблону, другая делается зеркально противоположной.

Установка дополнительных стоек: шпренгели

Диагональные стропила, расположенные «во главе угла», подвергаются большей нагрузке. Особенно в нижней части. Этот недостаток способны исправить стойки, называющиеся шпренгелями. Нижний их конец должен упираться в лежень или балку, верхний же в стропило, угол — 45°.

Окончание работ — обрешетка

Четырехскатные крыши не ограничивают хозяев в выборе материала для кровли. Все чаще стала использоваться мягкая черепица, которая требует фанерной обрешетки. Необходимость в утеплении зависит от проекта строения: если предусмотрена мансарда, то утеплению — быть. В иных случаях утеплитель укладывается на перекрытия.

Лучше понять, как сделать четырехскатную крышу дома своими руками, помогут видео, которых видимо-невидимо на просторах Интернета. Оптимальным же вариантом будет участие в процессе у знакомых, хотя бы минимальное. Тогда вы сможете сказать себе, что это нелегкое дело вам покорится.

Посмотрите видео по теме, будьте так любезны:

Видео загружается. ..







Проекты домов с четырехскатной крышей из бруса под ключ | Цены, фото и планировки домов | Компания «Кострома Терем»

Проекты домов с четырехскатной крышей популярны из-за своей функциональности и дополнительных возможностей. Под такой кровлей возможно создание и чердака, и мансарды, которая увеличит жилую площадь здания. Даже тот нюанс, что такие крыши дороже двух или односкатных из-за сложности в возведении и большего количества стропил и других элементов, не останавливают застройщиков при выборе такого решения.

Дома из бруса с четырехскатной крышей, которые представлены на нашем сайте, включают в себя все возможные решения и варианты. Такая крыша хорошо будет смотреться и на небольшом одноэтажном здании, и на доме в несколько этажей, независимо от того, устраивается ли там мансарда, или обычный чердак. Четырехскатная крыша — сложная инженерная конструкция, которая требует грамотности при проектировании. Все нюансы такого решения просчитываются нашими проектировщиками, что позволяет создать оптимальную конструкцию.

Сами четырехскатные крыши бывают нескольких видов, в зависимости от того, какой формы образуется скат. Наиболее распространены 2 типа:

  • Вальмовая, в которой два противоположных ската представляют собой трапеции, а оставшиеся строятся треугольной формы. Скаты треугольной формы называются вальмами, откуда и произошло название типа крыши. Эта разновидность также делится на несколько подтипов, в зависимости от особенностей скатов.
  • Шатровая. При такой форме все скаты представляют собой равнобедренные треугольники, которые сходятся в одной точке. Эта форма часто применяется для квадратных в плане зданий.

Ищете проекты одноэтажных домов с четырехскатной крышей, или аналогичных зданий другой этажности? Тогда просмотрите предлагаемые нами варианты в каталоге. Вы обязательно найдете подходящий для себя дом, а наши специалисты проконсультируют вас и при необходимости подкорректируют документацию под индивидуальные требования.

Проекты каркасных домов с четырехскатной крышей.

Одноэтажный дом с вальмовой крышей

Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта

Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

  • Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
  • Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
  • Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Важно! Конструкция крыши в четыре ската, в отличие от «двушки», обладает высокой степенью адаптации.

Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.

Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки — ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:

Важно! Большинство элементов дополнительных скатов требуют очень тщательной подгонки, поэтому зачастую диагональные стропила и нарожники собирают с предварительным «прихватом» на саморезах, и только после окончательной регулировки заменяют болтовым соединением или сбивают гвоздями.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Завершающие операции

После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки — короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.

После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.

Заключение

Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.

Если сравнивать разновидности проектов малоэтажных домов и коттеджей, постройки с вальмовой крышей останутся явно не на последнем месте. Прежде всего, даже одноэтажный дом под вальмовой крышей смотрится куда дороже и эффектнее двухскатного варианта. Существует множество мнений и теорий, поясняющих, почему людям нравятся дома с вальмовой кровлей, и в подавляющем большинстве симпатии не связаны с явными преимуществами потребительского характера. Просто вальмовая крыша удобнее и симпатичнее.

Какие варианты вальмовых крыш наиболее распространены

Среди наиболее распространенных разновидностей крыш на основе вальмы можно условно выделить несколько типовых решений:

  • Шатровая крыша с симметричным расположением скатов крыши
  • Полувальмовая схема или голландка
  • Датский вариант вальмовой крыши
  • Комбинированные вальмовые варианты с двухскатной и ломаной конструкцией.

Название вальмовая крыша получила из немецкой строительной терминологии, и первоначально обозначала четырехскатную крышу с шатровым расположением скатов. Позже так называли все конструкции, у которых было более двух скатов.

Преимущества вальмы для одноэтажного дома

Вальмовая или шатровая форма имеет куда более серьезные возможности, особенно для одноэтажного дома. Невозможно построить низкую и очень покатую крышу, у которой значительную часть кровли, вообще, используют в качестве навеса над огромной террасой. Такие проекты дома характерны для теплых равнинных зон, где мощные порывы ветра сочетаются с избытком солнечного света и тепла.

Шатровая схема

В таких условиях от каркаса кровли требовалось с помощью широкого свеса обеспечить большую площадь затененного пространства над террасой или входным крыльцом. Чтобы каркас обладал высокой устойчивостью и прочностью, скаты нужно было выполнять симметричными, с равномерно распределенной нагрузкой по всей коробке здания.

В отличие от других конструкций вальмовой крыши, пространства под кровлей было мало для формирования второго этажа, но более чем достаточно для чердака. В степных зонах риск обрушения стропил под тяжестью снега был минимальным из-за сильных ветров, поэтому наклон зачастую диктуется устойчивостью кровельных материалов. Чем выше наклон, тем сложнее укладка жестких черепичных или шиферных листов.

Шатровая схема не ограничивается только низкими скатами кровли. Очень живописно выглядят разнообразные «теремки», стилизованные под сказочные или фантастические варианты дома.

Дом получается практически квадратной формы с очень высокой крышей. Обычно рядом нет ни высоких деревьев, ни крутых склонов холмов или гор, способных защитить фасад и крышу от сильных порывов ветра в невыгодном для постройки направлении. Но благодаря применению вальмовой конструкции каркас получает достаточный запас прочности и устойчивости, сохраняя свои размеры и высоту. Высокая посадка кровли дает для одноэтажного дома еще одно помещение в виде мансарды.

Вальмовая крыша дает возможность достаточно просто оформить мансардное помещение путем расширения чердака одноэтажного дома. Иногда даже окна и балконы в таких мансардах выполняют наклонными или комбинированного типа.

Голландская полувальма

В более холодных северных широтах вальмовая схема применяется как в чистом виде, так и в виде отдельных модификаций. Один из таких вариантов использования вальм можно увидеть на голландском типе, называемом полувальмой.

В противоположность предыдущему варианту, «голландка» очень близка к обычной двухскатной конструкции, но с маленькими, в треть от классического размера, вальмами. Небольшой скат, примыкающий к коньку крыши, служит одновременно и навесом над террасой второго этажа. Сложно изготовить подобный навес более рациональным и удобным способом. Такой тип построения позволяет увеличить чердачное помещение до размеров полноценной комнаты и одновременно закрыть самый критический участок крыши одноэтажного дома от косых проливных дождей.

Большое и теплое пространство над первым этажом давало ряд преимуществ. Оно использовалось, как полноценное жилое помещение, чуть более холодное, чем первый этаж, но более сухое и защищенное от сырости, там проживали в летний период. Нижний этаж преимущественно использовался для проживания в сухое и холодное время года, при этом большая теплая «подушка» над головой хорошо утепляла нижнее помещение. Зимой верхний этаж под вальмовой крышей мог сдаваться, как временное жилье.

Внешний вид дома с полувальмой выглядит немного непривычно для нас и очень «по-европейски». Поэтому использование «голландки» стало привычным для коттеджей и загородных домов в северных широтах европейской части РФ.

Датская полувальма

Еще один вариант скандинавской схемы называется датской полувальмой. В отличие от голландского типа, в такой системе вальма строится не в верхней части конструкции, а в нижней, как бы оголяя часть пространства, прилегающего к коньку кровли одноэтажного дома. Зачастую скаты на подобной конструкции выполняются ломанными с двумя плоскостями: верхняя часть с острым углом, обеспечивающим легкий сход снега и дождя, и нижний скат, более пологий, дающий увеличенное до ширины жилой комнаты чердачное пространство.

Во фронтальной части конька обычно устанавливаются окна чердака. Если присмотреться внимательно к конструкции датской вальмовой крыши одноэтажного дома, можно заметить, что схема компоновки скатов как бы разбита на две части: высокий конек и максимально покатые скаты в нижней части кровли.

Такую конструкцию использовали жители приморских городов. Она, так же, как и «голландский» тип крыш, призвана наилучшим образом сохранить тепло, и в то же время максимально поднять трубу печки для обеспечения эффективного сжигания топлива в сырую погоду. Кровля как бы получала одновременно высокий конек и низкие покатые скаты, без значительного увеличения парусности кровли одноэтажного дома. На схеме старой усадьбы с датской крышей видно, что в одноэтажном доме обязательно имелось помещение над первым этажом и крошечный чердак, которого хватало, чтобы утеплить и мансардное помещение.

Кроме того, такая конструкция одноэтажного дома имеет очень интересную особенность — при очень плотной застройке буквально стена к стене, на крыше, в районе выхода печной трубы, было достаточно свободного воздушного пространства. Поэтому даже слабый ветерок выдувал продукты горения и дым от угля и дров, тем самым спасая жителей одноэтажного дома от риска задохнуться в угольном угаре.

В современной архитектуре датская конструкция кровли одноэтажного дома позволяет располагать деревья очень близко к стенам дома. Крона деревьев хорошо уживается с острыми скатами у конька и пологими у нижней части кровли одноэтажного дома.

Зачастую к одному из скатов классического варианта вальмовой крыши встраивают конструкцию эркера — полукруглой пристройки, позволяющей значительно увеличить объем и освещенность главного зала в доме. Здания с эркером даже в одноэтажном исполнении выглядят намного эффектнее обычного решения. Чаще всего вальмовый скат здания переходит в конструкцию с эркером. Особенно удачным выглядит дизайн одноэтажного дома, если первый этаж основной постройки находится выше входа с эркером.

Иногда конструкцию с эркером намеренно увеличивают до второго этажа, не разрывают кровлю пристройки с вальмовой крышей дома. В этом случае эркер выглядит, как башня, и усиливает впечатление от облика всего здания.

В одноэтажных домах вальмовая кровля может быть составлена из нескольких скатов, переходящих друг в друга ступенькой. Это позволяет отказаться от старой и неинтересной длинной и вытянутой конструкции дома в пользу нескольких построек, как бы примыкающих друг к другу и образующих одно законченное здание.

Вальмовую конструкцию крыши применяют как в чистом виде, так и в сочетании с обычными двухскатными крышами. Общее впечатление от одноэтажного дома только усиливается. Хозяева выбирают такие архитектурные решения, в первую очередь, из-за большого чердачного помещения, в двухскатном варианте, вторая часть — вальмовая смягчает общий дизайн и делает всю композицию одноэтажного дома более современной и утонченной.

Заключение

Вальмовая конструкция для одноэтажного дома де-факто стала своего рода стандартом для степных и лесостепных мест, холмистого ландшафта. Если вы решили построить загородный дом на возвышенности, что является рациональным решением, крышу или ее часть наверняка придется выполнить вальмовой конструкции. Такой вариант будет дороже обычного, но сохранит защиту одноэтажного дома на десятки лет.

Архитектурный облик постройки во многом определяется типом и формой крыши. Но, обращая внимание на эстетическую составляющую, нельзя забывать и о требованиях к функциональности кровли.

Разновидности четырехскатных конструкций

Представленные на нашем сайте решения включают постройки с лаконичной функциональной кровлей, а также здания с крышами сложной формы, конструкция которых предусматривает обустройство мансардных и слуховых окон, комбинацию кровель на разных уровнях и т. д. Мы предлагаем две основные разновидности четырехскатных конструкций.

Шатровые. Угловые стропила верхними концами сходятся в одной точке, формируя коньковый узел. Все скаты представляют собой одинаковые равнобедренные треугольники.

Вальмовые. Угловые стропила верхними концами попарно крепятся к коньку, длина которого меньше длины ската, за счет чего формируются два треугольных и два трапециевидных ската.

Преимущества 4-скатных крыш

Надежность. Конфигурация и угол наклона плоскостей четырехскатной кровли позволяют ей выдерживать высокие снеговые нагрузки, а также противостоять сильным порывам ветра за счет низкой парусности.

Возможность создания мансарды. Вальмовые конструкции прекрасно подходят для организации этого помещения, позволяющего значительно увеличить полезную площадь дома. На нашем сайте Вы найдете проекты коттеджей с 4-скатной крышей, в которых предусмотрена мансарда.

Широкий выбор кровельных покрытий. Для четырехскатной крыши может использоваться любой листовой или штучный материал, в том числе композитная и мягкая черепица.

Проекты домов с четырехскатной крышей, цена и фото проекта дома с 4-скатной крышей


Проекты домов с четырехскатной крышей. Большой ассортимент проектов домов. Доработка планировок под заказчика.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Приступать к строительству любого дома невозможно без грамотно составленного проекта. Именно в нем будут отображены все данные относительно размеров, расположений комнат и используемых материалов. Сегодня очень распространенным остается вариант дома с четырехскатной кровлей. Это связано с тем, что подобные постройки довольно вместительные, имеют привлекательный вид и могут выступать в качестве круглогодичного жилища.

Проекты одноэтажных

Одноэтажные конструкции с четырехскатной крышей – это отличное решение для дачи или частного дома, в котором можно будет жить с комфортом на протяжении всего года.

Проект No1

У этой конструкции общая площадь составляет 139 м2, а вот размеры – 11х15 см. Всего в нем расположились 4 помещения, из них 3 спальни. Цоколь, гараж и мансарда проектом не предусмотрены. Отделка выполнена из дикого камня.

Одноэтажный дом с четырехскатной крышей 139 м2

При строительстве стен использовался пеноблок или газобетон. Согласно проекту, в доме имеются: комната для приема гостей кухня, холл, кладовая, прихожая, бойлерная, 3 спальни, 2 санузла, зимний сад. А вот как выглядят каркасные дома в скандинавском стиле, можно увидеть на фото в данной статье.

Проект No2

Общая площадь строения составляет 58 м2, а вот жилая – 32 м2. Габариты строения – 10х8 м. Мансарда, цоколь и гараж проектом не предусмотрены. В качестве облицовки использовалась штукатурка.

При возведении стен задействовали пеноблок или ячеистый бетон. Основание свайно-ростверкового типа. В доме имеются: тамбур, бойлерная, парилка, санузел, холл, комната для гостей, кладовая и спальня. Также будет интересно увидеть, как выглядит дом в американском стиле.

Проект No3

У этого дома общая площадь составляет 65 м2, а жилая – 44 м2. Его размеры – 9х9 м. Мансарда, цокольное помещение и гараж отсутствуют. Для отделки фасада используется штукатурка. В доме имеются прихожая, котельная, холл, санузел, 2 спальни, ванная, гостиная и кухня.

Проект No 4

Этот проект предполагает дом, общая площадь которого составляет 61 м2, а жилая – 35 м2. Габариты постройки – 8х10 м. Цоколь, гараж и мансарда отсутствуют. В качестве внешней отделки используется штукатурка. Стены возводились из ячеистого бетона или пеноблока. А вот какие существуют проекты красивых домов в классическом стиле, и как они выглядят. поможет понять данная статья.

Основание представлено в виде ленточной монолитной железобетонной плиты. В доме сосредоточены такие помещения, как тамбур, бойлерная, парилка, санузел, спальня, холл, гардероб, гостиная.

Проект No5

Общая площадь одноэтажного дома составляет 132 м2, а жилая – 68 м2. Цоколь, гараж и мансарда отсутствуют. В качестве наружной отделки используется облицовочный кирпич. Возводятся стены из ячеистого бетона или пеноблока.

Согласно проекту, в доме сосредоточены такие комнаты: прихожая, холл, гостиная, 3 спальни, 2 санузла, столовая, кухня, кладовая. А вот как выглядят проекты небольших двухэтажных домов из кирпича, и как происходит их строительство, очень подробно изложено в данном видео.

Проекты двухэтажных

Выбирать двухэтажный дом с четырехскатной кровлей стоит большой семье, так как подобные конструкции довольно вместительные.

Проект No1

Это двухэтажный дом, имеющий полноценный второй этаж, выполненный в традиционном стиле. Согласно проекту, в доме имеется просторное техническое помещение, которое можно оборудовать под хранение инструментов. Дневная часть дома поделена на гостиную, столовую и кухню. Под лестничным маршем сосредоточена небольшая кладовая. В просторной комнате на 1-ом этаже может находиться кабинет, который в случае необходимости можно будет переделать в гостиную. На втором этаже находится 3 просторные спальни и 2 санузла.

Размером 225 м2

Общая площадь дома составляет 225 м2, а жилая – 172 м2. Кровля выполнена под наклоном 30 градусов. Ее площадь составляет 255 м2. Стены возводятся из керамических блоков или ячеистого бетона. Перекрытие цельного типа. Для покрытия крыши применяют керамическую черепицу, металлочерепицу.

А вот как выглядят модульные дачные дома, и как происходит строительство такого дома, поможет понять данная статья.

Как выглядит одноэтажный дачный каркасно щитовой одноэтажный дом 4х6 , можно увидеть в данной статье: http://2gazon.ru/postroiki/zhilye/karkasno-shhitovye-dachnye-doma. html

Возможно вам также будет интересно узнать о том, какой дом построить для постоянного проживания, и по каким параметрам его стоит выбирать.

Проект No2

Этот двухэтажный дом характеризуется боковым расположением гаража и наличием кабинета на первом этаже. Дом выполнен в классической форме, которая выгодно смотрится с колористическим оформлением экстерьера. Благодаря сдержанному дизайну все внимание сосредоточено на панорамном остеклении второго этажа.

Даже при планировке внутренней зоны соблюдалась гармония. На первом этаже находится дневная зона. Это комната для гостей и кухня. Из гаражного помещения через отдельную гардеробную имеется выход в дом. Еще на первом этаже находится ванная и дополнительное помещение.

размером 162 м2

На втором этаже сосредоточены 4 спальни, которые формируют ночную зону. Самая просторна комната имеет выход на балкон. Там можно будет летними теплыми вечерами сидеть за чашечкой чая и просто отдыхать. Каждая спальня оборудована встроенным шкафом. А вот ванная общая.

Общая площадь постройки составляет 162 м2, а жилая – 137 м2. Кровля выполнена под наклоном 25 градусов, ее площадь составит 191 м2. При возведении стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Для обустройства кровли может применяться керамическая черепица, металлочерепица или цементно-песчаная черепица. А вот как будет выглядеть план дома 8на8 с мансардой из кирпича, и насоклько хорошо выглядит данный проект дома, поможет понять данная статья.

Проект No3

Этот проект предполагает возведение компактного двухэтажного дома, выполненного в строгом стиле. Лаконичную форму выделяет четырехскатная кровля и выверенная облицовка фасада. Проживать в таком доме с комфортом могут 4 человека.

Еще на первом этаже имеется просторная ванная. На втором этаже сосредоточены 3 спальни. В одной из них находится гардеробная. Еще на втором этаже есть общая ванная.

Размером 114 м2

Жилая площадь дома составит 114 м2. Кровля выполнена под наклоном 22 градуса, ее площадь составляет 114 м2. Для возведения стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Обустройство кровли может осуществляться при помощи керамической черепицы, металлочерепицы и цементно-песчаной черепицы.

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

  1. Классическая. У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
  2. Шатровая . Этот вариант предполагает сведение всех ребер в одной центральной точке.
  3. Датская вальмовая . У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
  4. Ломаная или мансардная вальмовая . Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

Дома с четырехскатной кровлей сегодня остаются одними из самых востребованных. Такая популярность вызвана тем, что существует возможность оборудования дополнительной комнаты. Для обустройства такой кровли часто задействуют металлочерепицу или керамическую черепицу. Приведенные выше проекты можно использовать для строительства уютного и полноценного дома для круглогодичного проживания всей семьи с комфортными условиями.

Проекты домов с четырехскатной крышей, как сделать


Проекты домов с четырехскатной крышей. Одноэтажные и двухэтажные дома с четырехскатной крышей. Виды четырехскатных крыш для домов.

Проекты домов с четырехскатной крышей

Одним из важных этапов при строительстве дома является создание крыши. От ее правильного выбора и возведения зависит не только внешний вид дома, но и внутренний комфорт. Для загородных домов, как правило, выбирают четырехскатную крышу, которая имеет множество преимуществ перед остальными видами покрытия, но и ее возведение требует знания множества нюансов.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

В первую очередь четырехскатная крыша обеспечивает равномерный прогрев помещения со всех сторон. Кроме того, пространство под крышей образует теплый и большой чердак, в итоге при строительстве одноэтажного дома вы получаете по сути два этажа, причем на чердачном пространстве можно обустроить мансарду.

Говорить о том, что такая крыша отлично защищает от непогоды, наверное, даже не стоит, а вот то, что этот вид покрытия более устойчив к воздействию ветра знают немногие. Такая крыша позволяет закрыть конструкцию практически любой сложности в отличие от двускатной крыши, которая предназначена в основном для стандартных строений.

Пример четырехскатной крыши в оригинальном проекте жилого дома

Устройство четырехскатной крыши позволяет включить в ее конструкцию дополнительные элементы, которые служат не только декоративным элементом, но и несут функциональную нагрузку. Это могут быть чердачные и слуховые окна, которые оживят внешний вид дома, или панорамные, расположенные в самом теле крыши.

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

  1. Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

Пример четырехскатной шатровой крыши у коттеджа

  • В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
  • Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.

Параметры, учитывающиеся при возведении четырехскатной крыши

Подобное покрытие, пожалуй, самое сложное в изготовлении в основном благодаря тому, что такая крыша является одной из самых тяжелых, которые используются при частном строительстве.

Поэтому прежде чем приступать к ее возведению, необходимо создать проект, учитывающий все нагрузки, которые будут влиять как на саму крышу, так и на строение.

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

  • Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
  • Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
  • Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Конструкция разбивается на отдельные участки, для каждого из которых проводится отдельный расчет. При этом учитывается тот факт, что большинство элементов в реальном состоянии находятся в наклонном положении и их размеры бумаге не соответствуют истинным.

Также проектирование крыши проходит с учетом стандартных габаритов используемых материалов, это избавит от дополнительной работы по обрезке и подгонке и существенно сократит объем отходов. Доверить создание проекта лучше все же профессионалу, так как правильно рассчитать конструкцию доступно не каждому человеку, особенно если запланировано много дополнительных элементов.

В проекте, который предоставит специалист, кроме чертежа стропильной системы, должны быть приведены расчеты по длине стропил, расположение обрешетки и схемы узлов соединения всех элементов как основных, так и дополнительных.

Какой материал выбрать для стропил и кровли

В качестве материала для стропильной системы, как правило, выбирается древесина лиственницы или сосны, которую тщательно проверяют на отсутствие дефектов и трещин.

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Более влажный брус в обязательном порядке нужно предварительно просушить, так как монтаж стропильной системы, выполненный из мокрого дерева, приведет при усушке к деформации и перекосу всей конструкции.

Сечение бруса, используемого при строительстве, должно быть определено в процессе разработки проекта. Но в некоторых случаях допустимо применить альтернативный вариант, когда применяется доска с сечение 5х10 см и 5х20 см.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Кровельный материал, который используют для покрытия, выбирают в зависимости от климатической зоны, предназначения чердачной зоны и угла наклона крыши.

  • Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
  • Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
  • Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Вернуться к оглавлению

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

  1. В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

Проект одноэтажного дома с оригинальной четырехскатной крышей

  • Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
  • Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
  • При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

При покупке материала не старайтесь экономить в ущерб качеству, древесина не должна иметь дефектов и изъянов.

Особенности монтажа четырехскатной крыши

Главная задача при обустройстве крыши правильно изготовить стропильную систему, именно от нее и зависит прочность и жесткость конструкции:

  1. В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
  2. Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

  • Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
  • Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
  • Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
  • Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Кстати, четырехскатные крыши являются отличным вариантом для применения на различных беседках. Так как подобная крыша очень похожа на шатер, то она прекрасно защищает от непогоды и пользоваться беседкой можно, невзирая на дождь или жару.

К тому же выглядят такие строения довольно привлекательно и современно, благодаря чему отлично вписываются в окружающий ландшафт.

А вот использовать четырехскатную кровлю для бани достаточно нецелесообразно, так как цена этой конструкции существенно выше, чем стоимость обычной двускатной крыши. При этом в чердачном помещении баня определенно не нуждается. Однако если ландшафтный дизайн предполагает строительство всех зданий в одном стиле, то никто не мешает изготовить подобную крышу и для бани.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей


Особенности проектов частных домов и коттеджей с четырехскатной крышей. Как сделать такую кровлю своими руками фото и видео.

Время чтения ≈ 4 минут

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами — деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни — брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек — до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) — накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами — от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка — горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример .

Строительство современного частного дома можно назвать архитектурным творением. Если раньше все постройки в основном строились из кирпича, и максимальным украшением здания было возведение пристройки, то современные конструкции иногда выходят за грани разума. Сложные формы коробки и кровли, балконы, мансардные окна — все это стало возможным благодаря появлению новых материалов. Да и сами стены стали возводить не только кирпичные, а из пеноблока, газобетона и других материалов. А когда дело доходит до крыши, самым востребованным вариантом является вальмовая конструкция.

Разновидности вальмовых кровель


Для тех, кто первый раз сталкивается со строительством надо объяснить, что вальмовая крыша — это обычная четырехскатная конструкция.

Однако, в зависимости от сложности форм, она подразделяется на следующие виды:

Каждый тип кровли индивидуально подбирают под определенные размеры дома, руководствуясь сложными расчетами.

Пример проекта четырехскатной крыши для каркасного дома


Быстрыми по возведению считаются каркасные дома. Для их покрытия используют скатные или плоские с незначительными скатами крыши. Самой эффективной и популярной на каркасном доме является вальмовая крыша.

Возведение крыши всегда начинается с проектирования. Кроме эстетичности, кровля должна иметь прочную конструкцию и в то же время не создавать большого давления на стены здания.

Если коробка представляет квадрат, то здесь идеальным вариантом станет шатровая крыша. Ее часто выбирают для больших домов размером 10х10 или 12х12. Хотя, не менее привлекательно она смотрится и на малых постройках размером 8х8. А при желании удлинить квадратный дом, под свес шатровой крыши можно организовать строительство пристройки с односкатной кровлей. Даже если коробка дома не квадратная, все равно можно выстроить шатровую крышу, главное, чтобы постройка имела правильную форму многоугольника.

Для дома прямоугольной формы шатровая крыша не пойдет. Здесь надо выбрать предпочтение между другими разновидностями .

Дизайн вальмовых крыш


Вальмовая крыша для дизайнеров является настоящей находкой. Ее используют при проектировании мансарды, украшают окнами, балконом, эркером. Современное кровельное покрытие позволяет придать постройке любой архитектурный стиль. Эффектно смотрятся пристройки под идентичным кровельным покрытием или прозрачные из поликарбоната.

Вальмовая крыша удачно смотрится на домах, беседках и других строениях. Существует много конструкций отличающихся внешним видом и устройством.


Каждая модель кровли может приобрести индивидуальность благодаря дизайнерским разработкам и установкой дополнительных элементов.

Как быть с балконом


Вальмовая крыша с балконом по технологии возведения схожа с традиционной конструкцией. Отличие лишь в том, что для балкона необходимо крышу немного удлинить. Перед началом строительства предусматривают люнет по ширине будущего балкона. Высота проема должна обеспечивать свободный проход человека. Между перекрытием дома и верхней частью проема монтируют перегородку с дверью. Открытая часть мансардного пола между стеной и крышей будет основанием для балкона. Оставшиеся боковые проемы закладывают кирпичом.

В финале монтируют парапет. Довольно часто его изготовляют металлическим. Если продолжение балкона заканчивается выносной плитой, ее необходимо хорошо укрепить. Как вариант, под плиту устанавливают колонны или отводят место для пристройки.

Пристройки к дому под вальмовой крышей


Особенности выбора типа пристройки к дому определяется конструкцией крыши. Примыкающие к дому пристройки могут находиться под единым покрытием или иметь отдельную собственную кровлю. В первом случае кровельное покрытие пристройки делают из того же материала, чем покрыт весь дом.

Во втором варианте, крыша пристройки может примыкать к дому с торца или со стороны ската. Существует несколько видов сопряжения, которые можно увидеть на схеме:

  • А — единая крыша;
  • Б — верх кровли односкатной крыши пристройки находится на уровне свеса здания;
  • В — скаты крыш пристройки и здания соединены между собой по всей ширине;
  • Г — если длина пристройки меньше длины здания сопряжение крыш происходит в нескольких местах.

В любом случае, чтобы стекающая с крыши дома вода не попадала в веранду, кровля пристройки должна заходить минимум на 100 мм под кровельное покрытие здания.

Если говорить о популярных конструкциях веранд, то чаще всего встречаются пристройки с односкатной крышей. Они просты в исполнении, привлекательны, а после проведения мероприятий по утеплению могут использоваться даже зимой.

С эстетичной стороны привлекательными являются арочные пристройки из поликарбоната. Прозрачную комнату обычно используют под оранжерею или летнее место отдыха.

Дом из газобетона под вальмовой кровлей


В последнее время популярны стали дома из газобетона. Это довольно легкий строительный материал, с которого можно быстро выстроить жилье. Недостаток здания из газобетона заключается в обязательной декоративной отделке фасада. Вальмовая крыша является идеальным выбором для подобной постройки, но требует дополнительных расчетов. Дело в том, что стены из газобетона не такие прочные, как из кирпича, поэтому давление кровли на фасад должно быть минимально.

Как выход из ситуации, стены из газобетона можно усилить армопоясом, а под крышу установить мощную колонну, как показано на фото. В этом варианте возле дома под одной крышей получится открытая веранда-навес.

Если рассмотреть проект этого дома из газобетона, то при его габаритах 10,32х9,3м полезная площадь составляет 95,8 м 2 .

Рассматривая план нижнего этажа здания из газобетона можно увидеть, что входные проемы выполнены группой из комнат в коридор. Комната, обозначенная цифрой 5, отдана под санузел. Имеется отдельная кухня, большой зал, спальня плюс свободное жилое помещение, которое можно использовать на свое усмотрение.

На схеме фасадов здания из газобетона можно увидеть, как идеально сюда подходит вальмовая крыша. Веранда и слуховое окно придают изюминку простому строению.

Общая высота от фундамента до конька составляет 5,9 м, где нижнему этажу отводится 2,65 м, а остальное пространство отдано под чердак.

На этой схеме видом сверху хорошо показана вальмовая кровля дома из газобетона. В данном случае углы скатов составляют 30 о.

Видео стропильной системы дома с газобетона:

Заключение


Определившись с конструкцией , рассчитав все нюансы до мельчайших подробностей, можно приступать к ее возведению.

Почему на юге России делают четырехскатные крыши, а на севере только двускатные? Приехал на юг в поисках ответа | Путешествия по планете

Никогда не задумывались над вопросом, почему в южных областях России больше домов с четырехскатными крышами, а на севере – двускатными? Понятно, что говорю я сейчас только про деревенские дома довольно старой постройки: про современные «свечки»- шестнадцатиэтажки и их крыши поговорим в другой раз 😉

Четырехскатная крыша. Север русского Черноземья, город Елец

Четырехскатная крыша. Север русского Черноземья, город Елец

Под южными областями я понимаю Черноземье, Ростовскую область, Кубань и Ставрополье. Север — это Архангельск, Карелия, Вологда и иже с ними. И действительно, если прокатиться по городам и весям этих регионов, явно будут заметны различия в сельской архитектуре. Чем дальше на юг, тем больше четырехскатных крыш, а чем севернее, тем больше двускатных.

Для кирпичного дома разницы, может, и нет, а вот изначально разница была очень значительная…

Для кирпичного дома разницы, может, и нет, а вот изначально разница была очень значительная…

Сейчас кирпичный дом можно построить хоть с двускатной, хоть с четырехскатной крышей — как хозяин захочет, так и будет. Но еще сто лет назад географическая привязка к типу крыши имела исключительно практическое значение.

Из какого материала на Севере строили дома? В основном это древесина прочных пород, часто хвойных. Крышу делали как правило тесовой, то есть тоже из древесины, причем такой способ был распространен еще задолго до Петра Первого. А что же на Юге?

На юге с деревом была напряженка, так что преобладали «мазанки»

На юге с деревом была напряженка, так что преобладали «мазанки»

В Малороссии и южных областях России дерево было не в таком профиците, как на Северах. Из-за его недостатка делали так называемые «мазанки», когда стены дома строились из тонкого дерева (чуть ли не кустов), а потом обмазывались глиной для прочности.

Возвести такой дом было априори проще, чем рубить избу из дерева, но и по прочности мазанка явно уступала северным домам. Поэтому и делали четырехскатную крышу, чтобы нагрузка была более равномерно распределена на четыре стены, а не на две, как в случае с двускатной.

Бревенчатый дом на севере Нижегородской области

Бревенчатый дом на севере Нижегородской области

Да и в степи высокая двускатная крыша — тоже не лучший вариант, потому что при сильном ветре ее могло и сорвать. Так и повелось, что на Севере, где строили бревенчатые дома, крышу делали на два ската, а от Рязани и ниже преобладали четырехскатки на мазанках.

Причем рассказали мне эту версию знакомые из Ростовской области, родились в Малороссии. Не знаю, насколько это правда, но звучит все очень логично. ..

А вы слышали какие-то другие версии такой четкой географической привязки типа крыш на Юге и Севере?

5 типов и стилей вальмовых крыш (плюс 20 фотопримеров домов с вальмовой крышей)

Откройте для себя 5 типов вальмовых крыш, а также 22 примера множества домов, сочетающих в себе все стили шатровой крыши. От простых до очень сложных, сгенерированных компьютером конструкций вальмовых крыш.

Связанный:   Шатровая и ендовильная крыша | Типы черепицы » вики полезно Типы вентиляционных отверстий на крыше | Типы крыш | Типы кровельных ферм

Что такое вальмовая крыша?

Вальмовая крыша или шатровая крыша — это тип кровли, который со всех сторон спускается вниз к стенам и, следовательно, не имеет вертикальных сторон.Шатровая крыша является наиболее часто используемым стилем крыши в Северной Америке после остроконечной крыши.

Типы:

  • Обычная шатровая крыша,
  • Полубедро,
  • Поперечное бедро,
  • Пирамидальное бедро
  • Хип и долина

Этот стиль кровли стал популярным в Соединенных Штатах в 18 веке в ранний георгианский период. Многие среднеатлантические и южные дома имели шатровую крышу, и крыша была ключевой характеристикой южных плантационных домов 18-го века, особенно тех, которые были построены во французском колониальном или французском креольском стилях.

Эти крыши не только эстетичны, но и более аэродинамичны, чем плоские крыши. Следовательно, их предпочитают в регионах, подверженных ураганам и ураганам

.

Шатровые крыши бывают всех форм и размеров.

Мы начинаем эту статью с описания 5 различных типов вальмовых крыш.

Далее следует подборка из 20 фотографий домов с вальмовой крышей.

Связанный: Варианты ремонта крыши своими руками | Типы вентиляционных отверстий на крыше | Части крыши | Части фермы крыши

5 типов шатровых крыш

Не все шатровые крыши одинаковы.Существуют вариации стиля и дизайна вальмовой крыши. Вот 5 типов.

1.  Обычная вальмовая крыша

Обычная вальмовая крыша имеет прямоугольную форму с четырьмя гранями. Наклон или наклон крыши почти всегда одинаковы, и, следовательно, они симметричны по своим осевым линиям. Более длинные стороны имеют трапециевидную форму, а стороны спереди и сзади имеют треугольную форму и называются бедрами.

Одним из недостатков вальмовой крыши является то, что она оставляет очень мало места на чердаке и подвержена протечкам.

2. Полувальмовая крыша

Полувальмовая, двускатная или срезанная двускатная крыша обычно характеризуется фронтоном, но вместо этого верхние точки фронтона заменяются небольшим вальмом. Одним из преимуществ полувальмовой крыши является то, что на ней можно разместить желоб, который можно легко закрепить по всему дому.

Полувальмовая крыша состоит из элементов двускатной и четырехскатной крыши. Такие крыши очень распространены в Европе, особенно в Австрии, Словении, Дании, Германии и районе Велден на юго-востоке Англии.

3. Вальмовая крыша

Вальмовая крыша – один из самых популярных вариантов вальмовой крыши. Поперечные вальмы расположены перпендикулярно Г-образным зданиям, и их конструкция может быть уподоблена соединению двух зданий с вальмовыми крышами. Шов образует ендову или вальмовую крышу.

Как и полувальмовая крыша, эти крыши также отлично подходят для установки водостока и обеспечивают защиту от сильного ветра.

Они были очень популярны в Италии в 19   веке, но стали фаворитом в домах в стиле ранчо в Северной Америке в 20   веке.

4. Шатровая пирамидальная крыша

Шатровая крыша, уложенная поверх квадратной конструкции, образует пирамидальную шатровую крышу или крышу-павильон. Все четыре стороны крыши имеют одинаковые шатры на всех углах и встречаются на единой центральной вершине, образуя отчетливую пирамиду.

Эти пирамидальные крыши обычно устанавливаются на беседках и других зданиях-павильонах.

5. Шатровая и арочная крыша

Вальмовая и ендовая крыша может быть частью конструкции неправильной формы. У таких зданий может быть более четырех вальм на крышах, и они образуют ендовы на внутренних углах.

Этот тип кровли также называют ломаной вальмовой, потому что основные вальмы связаны между собой стропилами фронтонов с одной стороны и стропилами ендовы с другой.

20 фото примеров домов с четырехскатной крышей

Если вы ищете информацию о четырехскатных крышах, скорее всего, вы рассматриваете возможность установки четырехскатной крыши в своем доме. Лучший способ определить, подходит ли вам эта крыша, — это посмотреть примеры реальных домов с различными конструкциями вальмовых крыш.Вот 20 примеров (фото) домов с четырехскатной крышей.

Красный сказочный дом с вальмовой крышей

Этот красивый дом красного цвета словно сошёл из сказки. Деревянное здание с шатровой крышей и небольшой трубой наверху словно находится на сказочной поляне посреди заколдованного леса. Кажется, это прекрасное место для отдыха и релаксации.

Ультрасовременный дом с вальмовой крышей

Этот потрясающий дом говорит о богатстве и роскоши.Дом состоит из нескольких вальмовых крыш, сделанных из блестящего материала, вероятно, из какого-то металла. Множество крошечных прожекторов снаружи дома придает зданию золотистое сияние, еще больше усиливая роскошный вид.

Дом с шатровой крышей из серого камня

В этом доме широко используются камни. Стены дома выполнены из белого камня, но внимание привлекают угольно-дымчатые камни на вальмовых крышах.Контрастные светлые и темные камни на крыше дома придают месту очень элегантный и шикарный вид.

Бело-серебристый дом с вальмовой крышей

Этот дом прекрасен своей простотой. Стены прекрасного сияющего белого цвета, а крыша сделана из темно-серебристых вальмовых гонтов. Дом выглядит довольно воздушным и просторным и имеет отчетливую Г-образную форму за счет вальмовой крыши.

Похоже, это идеальное место для тишины и покоя.

Причудливый коттедж с вальмовой крышей

Этот дом имеет почти такое же цветовое сочетание, как и дом перед ним, с его сияющими белыми стенами и серебряными шатровыми крышами. Однако он состоит из вальмовой конструкции крыши из-за ее большей и более неправильной формы. Дом имеет причудливое ощущение коттеджа благодаря разнообразию пышных зеленых растений и цветов фуксии снаружи.

Колониальный загородный дом с вальмовой крышей

Белоснежные стены этого дома красиво контрастируют с землистыми коричневыми тонами шатровой крыши.Дом имеет элегантный загородный вид, а высокие стены делают его довольно величественным. Это мог бы быть отличный дом для некоторых зажиточных фермеров или любителей сельской местности.

Дом с вальмовой крышей Triangle Time

Этот дом состоит из прямых линий и острых углов. Теплые коричневые стены приятно контрастируют с прохладным серебристо-серым цветом шатровой крыши. Что так бросается в глаза в этом доме, так это множество красивых треугольных торцов, обращенных к лужайке перед домом.Это придает дому очень привлекательный вид.

Особняк с грузинской шатровой крышей

Этот особняк является классическим образцом георгианской архитектуры, для которого характерна пологая шатровая крыша. Дом построен из маленьких кирпичей, которые когда-то были так популярны. Этот дом с белыми трафаретными окнами и колоннами дымохода словно переносит вас в Англию 18   века.

Угольный дом с вальмовой крышей

Отличительной чертой этого потрясающего дома являются его огромные широкие темно-серые шатровые крыши.Дом построен из бледно-кремового и серого камня с высокими окнами от пола до потолка. Однако светлая цветовая палитра уравновешивается темным грозовым оттенком его шатровых крыш.

Этот дом кажется идеальным балансом света и тьмы.

Старый дом с кирпичной крышей

Этот потрясающий кирпичный дом, кажется, имеет шатровую крышу во всех комнатах. Стены дома выполнены из кирпича бледно-нейтральных оттенков бежевого, а вот вальмовая крыша использует темный оттенок серого, оживляющий дом.Этот дом выглядит очень величественно и внушительно.

Малиново-серый дом с вальмовой крышей

Эта стена имеет очень эклектичный оттенок: половина ее стен состоит из речных камней, а другая часть окрашена в темно-малиновый цвет. Эффект усиливается серыми шатровыми крышами. В целом дом выглядит как место, куда может прийти и вдохновиться любитель искусства.

Колониальный дом с вальмовой крышей

Белые стены этого дома уравновешиваются теплыми деревенскими коричневыми тонами вальмовой крыши.Этот причудливый дом выглядит так, будто он принадлежит большому сельскохозяйственному угодью. Он также излучает колониальную ауру из-за своей остроконечной крыши.

Зеленый дом с полувальмовой крышей

Этот прекрасный дом выглядит очень уютно и комфортно. Для дома характерна полувальмовая крыша с кирпичным дымоходом. Что отличает его от других домов, так это пастельно-зеленые тона его деревянной стены и остроконечный вход в дом. это выглядит как отличное место для зимнего уединения.

Серый дом с серой шатровой крышей

Дом состоит из бледно-серых стен и только одной секции теплого бежевого оттенка. Над зданием возвышается серебристо-серая вальмовая крыша. Этот дом с красиво ухоженным газоном и кустами — идеальное место для вечеринки в саду.

Неогрузинский шатровый дом

Этот дом представляет собой смесь георгианской архитектуры и современного дизайна. Бежевые стены дома оттеняет прямоугольная четырехскатная крыша.Множество окон квадратной формы и дверь посередине усиливают симметрию дома. Ухоженный газон дополняет идеальный вид дома.

Маленький серый домик с вальмовой крышей

Этот дом выглядит маленьким, но это не значит, что он не стильный. Бледно-нейтральные стены дома затмеваются серой черепичной крышей, добавляя дому столь необходимый цвет. Небольшая белая терраса, живая изгородь и ухоженный газон — идеальное дополнение к этому дому.

Вилла с вальмовой крышей в неопалладианском стиле

Этот дом из красного кирпича позаимствовал многие элементы палладианской архитектуры. Высокие и величественные окна, арочный дверной проем и темно-серая шатровая крыша являются визитной карточкой палладианской архитектуры. Эта замечательная вилла, окруженная зеленым пейзажем, кажется идеальным местом для проживания старых английских аристократов.

Вилла с шатровой крышей из красного кирпича

В этом потрясающем доме максимально использован красный цвет.Стены состоят из кирпича ярко-красного оттенка, но крыша уравновешивает его более темным, более холодным оттенком красновато-коричневого цвета черепицы. Дом выглядит как идеальное место, чтобы провести зиму.

Элегантный кремово-серый дом с шатровой крышей

Этот кремово-серый дом — один из самых красивых домов с шатровой крышей, которые мы когда-либо видели. Холодный серый цвет шатровой крыши красиво уравновешивается бледно-кремовым оттенком стен.Нейтральные оттенки компенсируются темно-красной дверью, которая придает красок этому красивому дому.

Кораллово-розовый дом с вальмовой крышей

Этот кораллово-розовый дом отличается от всех своих серых соседей своей удивительно яркой шатровой крышей. Здание выглядит так, будто даже в самые хмурые дни оно давало искру цвета и яркости.

Шатровые крыши

чрезвычайно универсальны, поэтому их можно строить как с традиционными, так и с ультрасовременными домами.Итак, какой тип вальмовой крыши вам больше всего нравится?

Связанный:   Все 36 стилей кровли | Типы кровельных ферм | Дома с вальмовыми крышами

Шатровая и двускатная крыша: в чем их отличия?

Целью вашей крыши является защита конструкции вашего дома, а также всего его содержимого, включая вас и вашу семью. В то время как большинство жилых домов имеют наклон, так что вода, мокрый снег и талый снег могут стекать в водосточную систему, существует множество вариантов конструкции крыши, которые могут повлиять на то, насколько эффективно ваша крыша защищает ваш дом от непогоды.

Два распространенных типа крыш, которые мы видим в домах как в Новой Англии, так и в районе метро округа Колумбия, — это вальмовые крыши и двускатные крыши.

Основным отличием вальмовой крыши от двускатной являются скаты по бокам. На четырехскатной крыше все стороны спускаются вниз к стенам дома. Двускатные крыши имеют только два ската треугольной формы, которые простираются от нижней части карниза крыши до вершины ее конька.

Чтобы помочь домовладельцам решить, какой стиль крыши им подходит, давайте рассмотрим различия между двускатной и вальмовой крышами.

Что такое вальмовая крыша?

Вальмовая крыша не имеет вертикальных концов. Это означает, что он имеет наклон со всех сторон, и все скаты встречаются на пике крыши квадратной конструкции, а если конструкция представляет собой прямоугольник, концы наклоняются внутрь, образуя гребень с прилегающими сторонами.

Вы можете определить разницу между двускатной и вальмовой крышей, проверив, все ли стороны крыши спускаются к стенам дома, а стены находятся под карнизами со всех сторон крыши.

Pros

Устойчивость

Хотя двускатные крыши более распространены в Соединенных Штатах, вальмовые крыши на самом деле более стабильны, что является одним из их самых больших преимуществ в сравнении вальмовых и двускатных крыш. Внутренний уклон со всех четырех сторон и самонесущая конструкция делают их прочными и долговечными кровельными материалами, что делает их отличным выбором для домовладельцев, которые живут в районах с большим количеством снега и сильным ветром.

Одинаковые карнизы по всему дому

Однородный внешний вид всего дома с одинаковыми размерами карнизов и крыши поможет сделать ваш дом более эстетичным.Двускатные крыши выглядят по-разному с каждой стороны (поскольку, очевидно, они включают в себя фронтоны), и хотя некоторые домовладельцы могут не возражать против несоответствия внешнего вида, многие предпочитают одинаковые карнизы по всему дому.

Если вы относитесь к последним, то вальмовые крыши выигрывают в сравнении с двускатными крышами.

Используется для нижних скатов крыш

В некоторых случаях кровля с низкими скатами может быть затруднена, так как для некоторых типов крыш требуется крутой скат. Шатровые крыши, однако, могут использоваться на крышах с малым уклоном и быть очень устойчивыми.Если вы имеете дело с небольшим уклоном крыши, вам может подойти вальмовая крыша.

Минусы

Дороже

При сравнении двускатных и вальмовых крыш необходимо учитывать стоимость. Несмотря на то, что они более прочные и долговечные, вальмовые крыши, как правило, дороже, чем двускатные, что является еще одним из наиболее примечательных различий в сравнении двускатной крыши и вальмовой крыши.

Шатровые крыши, как правило, имеют сложную конструкцию, для их установки требуется больше материалов и навыков.При правильной установке они представляют собой очень стабильный и надежный вариант кровли, но за эту стабильность и надежность придется платить.

К счастью, Long Roofing предлагает различные варианты оплаты, чтобы сделать модернизацию кровли более доступной.

Подвержены протечкам вокруг мансардных окон и швов

Если вальмовая крыша установлена ​​неправильно, она может быть восприимчива к протечкам вокруг мансардных окон или дополнительных швов.

Вот почему вы никогда не хотите работать с неопытным кровельщиком при установке вашей вальмовой крыши, поскольку деньги, которые они могли бы сэкономить вам на установке, будут ничем по сравнению с расходами на ремонт плохой установки или даже получение совершенно новая установка.Работайте только с кровельщиками, имеющими соответствующий опыт.

На чердаке меньше места из-за уклонов

При рассмотрении различий между вальмовыми и двускатными крышами для выбора наилучшего варианта для вашего дома необходимо учитывать уклон вашей крыши. Вальмовые крыши с уклоном со всех сторон не позволяют использовать столько чердачного пространства, как двускатные крыши. Если ваш приоритет в крыше состоит в том, чтобы иметь как можно больше чердачного пространства, то вальмовая крыша не будет вашим лучшим вариантом.

Варианты вальмовой крыши

Вот некоторые варианты вальмовой крыши, которые следует учитывать.

Полувальмовая крыша

Полувальмовая крыша обычно является дополнением к двускатной. Этот тип крыши, иногда называемый двускатной или двускатной, представляет собой небольшую модификацию двускатной крыши. Это происходит, когда конец фронтона включает небольшую секцию вальмовой крыши, спускающуюся с конька.

Павильонная крыша

Это тип вальмовой крыши, построенный на квадратной конструкции.Это означает, что все стороны крыши сходятся на одной центральной вершине. Из-за своей треугольной формы этот тип крыши часто называют пирамидальной крышей.

Мансардная крыша

Этот тип вальмовой крыши имеет скаты с разными углами наклона. Часто называемый французской крышей или бордюрной крышей, этот тип крыши становится более плоским в верхней части и обычно имеет спуск в середине ската, создавая интересную многослойную крышу.

Что такое двускатная крыша?

Двускатная крыша состоит из скатов треугольной формы, простирающихся от нижней части карниза крыши до вершины конька.В отличие от вальмовых крыш, где все скаты сходятся под карнизом крыши, двускатные крыши имеют только два ската, а оставшееся пространство огорожено стеной дома.

Двускатные крыши также известны как скатные или остроконечные крыши и являются одними из наиболее распространенных типов крыш жилых домов в Америке.

Профессионалы

Сбрасывает воду и снег

Двускатные крыши отлично справляются со сбрасыванием воды, снега и другого мусора — основной функцией крыши. Чем легче ваша крыша может избавиться от любого мусора и погодных условий, тем дольше она сможет прослужить, поскольку вокруг не будет скапливаться мусор, лед или снег, которые могут повредить вашу крышу. Это также означает, что ваша крыша потребует меньше обслуживания.

Дополнительная вентиляция с чердачным пространством

При сравнении двускатной крыши с вальмовой крышей чердачное пространство является одним из самых больших различий. В четырехскатной крыше на чердаке совсем мало места, так как каждая сторона крыши имеет наклон. С другой стороны, двускатные крыши обеспечивают много места на чердаке благодаря своим сводчатым потолкам. Это также позволяет лучше вентилировать воздух в вашем доме.

Доступнее

Большая разница между вальмовой и двускатной крышами заключается в цене.Мы уже знаем, что вальмовые крыши дороже. Двускатные крыши с их простой конструкцией и легкой конструкцией гораздо более доступны по цене, чем многие другие сложные кровельные конструкции, помимо вальмовых крыш.

Минусы

Меньшая устойчивость к ветру и снегу

Двускатные крыши не могут сравниться с четырехскатными крышами, когда дело касается областей с сильным ветром и снегом. Они могут быть проблематичными для районов, подверженных ураганам и другим штормам. Известно, что двускатные крыши, если они неправильно оформлены и построены с плохой опорой, рушатся от сильного ветра.

Кроме того, если свес слишком большой, сильный ветер может поднять фронтоны (или стены дома) и привести к отрыву крыши.

Если вы используете двускатную крышу в районе с сильным ветром, убедитесь, что она установлена ​​с использованием надлежащих распорок, и проверьте крышу после сильного ветра.

Простой дизайн с меньшей привлекательностью

Двускатные крыши обычно имеют простую конструкцию. Хотя некоторых домовладельцев может привлечь эта простота, она мало что делает для повышения привлекательности вашего дома.Сложность вальмовой крыши, хотя она и дороже, привлекает больше людей.

Варианты двускатной крыши

Вот некоторые варианты двускатной крыши, которые следует учитывать.

Передняя двускатная крыша

Передняя двускатная крыша является довольно распространенным дизайном для домов в колониальном стиле, где передняя часть дома фактически является фронтоном. В этом типе крыши, как правило, входная дверь дома проходит под фронтоном, предлагая привлекательный фокус передней части дома.

Двускатная крыша

Двускатная крыша состоит из двух или более линий двускатной крыши, пересекающихся под углом. Этот стиль кровли обычно можно увидеть в домах с разными крыльями дома или даже с пристроенным гаражом. Все отдельные секции (или крылья) дома крыты собственной секцией двускатной кровли.

Голландская двускатная крыша

Голландская двускатная крыша представляет собой смесь двускатной и вальмовой крыш, что усложняет обсуждение двускатной и вальмовой крыш.В голландской двускатной крыше фронтон размещается поверх вальмовой крыши, что дает больше места на чердаке или чердаке.

Какой стиль кровли вы предпочитаете?

Благодаря нашей аккредитации SELECT ShingleMaster™ для замены кровли, которая присуждается только одному проценту кровельщиков в США, специалисты по кровле Long Roofing могут подобрать крышу любого стиля, подходящего для вашего дома. Посетите Long онлайн или позвоните нам по телефону 844-602-LONG, чтобы запросить оценку и получить бесплатную консультацию на дому.

Для чего используются вальмовые крыши?

Опубликовано: 26 октября 2018 г.

У вальмовой крыши все стороны наклонены вниз к стенам под постоянным углом. Внешний угол, под которым встречаются смежные наклонные стороны, известен как «бедро». «Вальмовый конец» — это треугольная наклонная поверхность, образующаяся в результате соединения вальм на коньке крыши. Дом с четырехскатной крышей не имеет фронтонов. Как правило, вальмовые крыши имеют наклонные стороны слухового окна и ровную фасцию, позволяющую установить водосточный желоб по всей крыше.Шатровые крыши иногда называют пирамидальными и павильонными. Для квадратных зданий шатровые крыши обычно направлены вверх, образуя пирамидальную структуру. В случае большинства зданий прямоугольной формы для формирования вальмовой крыши используются две треугольные и две трапециевидные стороны.

История вальмовых крыш

Шатровые крыши

очень популярны в американской архитектуре благодаря своей эстетической привлекательности, а также долговечности. Они датируются 18 веком, когда их заметили во французском квартале Нового Орлеана.Шатровые крыши были обычным явлением и в американских домах 1950-х годов. В США шатры в основном встречаются на коттеджах и бунгало в современной домашней архитектуре и были неотъемлемой частью домов во французском стиле, таких как французский провинциальный и традиционный американский стиль Foursquare.

Как они построены?

Строительство вальмовой крыши требует аккуратности и аккуратности. Первый шаг включает в себя проведение точных измерений перед обрезкой стропил. Затем стропила крепятся к коньковой доске – каркасу, который будет крепиться вокруг крыши.Чтобы построить крышу, необходимо рассчитать размеры вальмового стропила. Следующий шаг включает в себя крепление стропил по одной. После того, как стропила будут прибиты на место, их можно обрезать для более аккуратной компоновки. Затем вальмовые стропила необходимо соединить со стандартными стропилами. Последний шаг включает в себя установку нарожных стропил между стандартными и вальмовыми стропилами. Металл, черепица, черепица или сланец могут использоваться для покрытия вальмовой крыши.

Как долго служат вальмовые крыши?

Вальмовые крыши могут прослужить до 50 лет при условии, что они были правильно сконструированы.Их срок службы зависит от материалов, используемых на крыше, а также качества обслуживания, которое они получают. Использование стальной черепицы на вальмовой крыше позволяет ей прослужить дольше. Хорошее техническое обслуживание предотвращает такие риски, как протечки воды в долгосрочной перспективе.

Преимущества

Эти крыши делают дом визуально привлекательным и потенциально увеличивают стоимость недвижимости.

Вальмовые крыши не имеют плоских концов, на которые может дуть ветер. Они также являются самоподдерживающимися и поэтому хорошо подходят для регионов, подверженных ураганам.

Шатровые крыши идеально подходят для теплого климата благодаря своей способности сохранять прохладу в доме летом, защищая все стороны дома. Карнизы вокруг крыши также защищают дом от солнца и экстремальных погодных условий.

Наклонные вниз стороны вальмовой крыши обеспечивают надежный дренаж во время сильных дождей, бурь и снегопадов, позволяя воде или снегу легко таять и стекать с крыши.

Вальмовая крыша с дополнительным окном или мансардным окном может обеспечить дополнительное жилое пространство.

Недостатки

Шатровая крыша стоит дороже, чем двускатная. Конструкция крыши является более сложной и требует дополнительных строительных материалов, а также больших усилий и времени, что приводит к увеличению трудозатрат.

Хотя форма крыши эффективно отводит дождевую воду, она также делает ее более подверженной протечкам. В конструкции кровли предусмотрены ендовы и вальмы, которые могут стать воротами для воды. Важно инвестировать в хорошего кровельного подрядчика, чтобы минимизировать риски.

Варианты вальмовых крыш

Простые вальмовые крыши:

Простая вальмовая крыша — самый популярный стиль вальмовой крыши. Дизайн включает в себя многоугольник с двух сторон и треугольник с двух других сторон. Все четыре стороны соединяются вверху, образуя гребень.

Половина бедра:

Полувальмовая крыша имеет две стороны, укороченные и образующие карниз.

Голландский фронтон:

Голландские двускатные вальмовые крыши

представляют собой гибрид системы вальмовой и двускатной крыш.Эта крыша обеспечивает больше внутреннего пространства благодаря фронтону, который можно найти в конце конька крыши.

Шатровые крыши:

В поперечных четырехскатных крышах две секции крыши соединяются на концах, образуя стык или ендову.

Шатровые пирамидальные крыши:

В четырехскатной пирамидальной крыше четыре треугольные стороны одинаковой длины сходятся на вершине в одной точке, образуя пирамиду.

Мансардные крыши:

Мансардная крыша – это крыша с двумя разными углами наклона.Нижний угол намного круче верхнего угла крыши.

Цена вальмовых крыш

Установка новой вальмовой крыши с нуля сравнительно дешевле, чем замена существующей вальмовой крыши. Для нового дома важно учитывать стоимость кровельных материалов, каркаса, а также трудозатрат. Трудозатраты на крышу среднего размера площадью 1500 квадратных футов составляют от 12 000 до 18 000 долларов. Дополнительные материалы, используемые для обрамления, могут добавить от 1 до 2 долларов за квадратный фут.Для крыши площадью 1500 квадратных футов это примерно от 1000 до 3000 долларов.

Руководство по вальмовым крышам

Несмотря на то, что существует множество вариантов стиля и материалов вальмовой крыши, основная форма этого типа состоит из четырех наклонных сторон, которые встречаются посередине на одном горизонтальном коньке. Шатровые крыши сегодня являются одними из самых популярных стилей крыш в США, как правило, вторым по распространенности стилем после двускатной крыши в зависимости от географического региона.

Шатровые крыши стали обычным явлением в домах Северной Америки с начала 1700-х годов из-за их связи с британскими архитектурными стилями.Считается, что самой старой конструкцией вальмовой крыши в Соединенных Штатах является Блок-хаус в Клеймонте, штат Делавэр, который был построен в 1654 году.

Дома в георгианском стиле в Средней Атлантике и на юге часто имеют кирпичный фасад с прямоугольной шатровой крышей, которая является наиболее типичной формой для этого стиля. Шатровые крыши также встречаются в домах на южных плантациях, особенно во французском колониальном или французском креольском стиле. На юге вальмовые крыши часто строят с глубоким свесом, чтобы затенить стены или закрыть крыльцо.С 1890-х по 1930-е годы стали популярны американские дома в стиле «четыре квадрата», простой и простой архитектурный стиль, и почти всегда они имели четырехскатную крышу. В 1950-х годах шатровые крыши были обычным явлением в домах в стиле ранчо. Большинство беседок имеют вальмовую крышу, часто с несколькими вальмами восьмиугольной или шестиугольной формы.

Преимущества вальмовой крыши

Когда вы оцениваете стили крыши для индивидуального дома или полуиндивидуального дома, вы, вероятно, начнете с эстетики. Проконсультируйтесь со своим архитектором или строителем, чтобы получить индивидуальный совет по выбору лучшего стиля крыши для дома, который вы строите.

Ниже приведены шесть преимуществ вальмовой крыши:

  • Визуально привлекательный и дополнит почти любой домашний стиль.
  • Имеет тенденцию быть более прочной и устойчивой, чем другие крыши, из-за внутреннего наклона всех четырех сторон.
  • Хороший выбор для районов с сильным ветром и ураганами из-за меньшего шага, самоподдерживающейся конструкции и меньшей площади поверхности.
  • Идеально подходит для районов с сильным дождем, льдом и снегом, так как наклонные стороны облегчают сток.
  • В зависимости от высоты ската в вальмовой крыше можно разместить мансардные окна, создающие мансардное жилое пространство.
  • Энергоэффективный, так как четыре стороны крыши защищают дом от чрезмерной жары летом и от сильного снега зимой.

Недостатки вальмовой крыши

Несмотря на их популярность, выбор вальмовой крыши, а не двускатной или другого стиля, имеет некоторые недостатки, например:

  • Шатровые крыши сложнее построить, чем двускатные, а это означает, что требуется больше материалов, и это может занять больше времени.Это делает этот вариант более дорогим.
  • Шатровая крыша обычно имеет меньший уклон, чем двускатная крыша, что делает дополнительное жилое пространство на чердаке немного менее привлекательным. Чаще можно увидеть чердачное хранилище под вальмовой крышей, а не спальню или бонусную комнату.
  • В зависимости от типа вальмовой крыши она может протекать. Долины крыши и соединения наклонных сторон крыши могут способствовать проникновению воды, поэтому важно убедиться, что крыша установлена ​​с гидроизоляцией и надлежащей гидроизоляцией.

Варианты материалов для вальмовой крыши

В то время как долговечность вальмовой крыши является главной привлекательностью этого стиля, срок ее службы частично зависит от погодных условий в вашем районе, правильной установки, обслуживания и выбранных вами материалов. Шатровые крыши могут прослужить до 50 лет, если их проверять не реже одного раза в год и после ураганов на наличие мусора и повреждений.

Шатровые крыши

могут быть изготовлены из битумной черепицы, металла или черепицы. Металлическая или глиняная черепица, как правило, обеспечивает наибольшую долговечность.

Варианты архитектуры вальмовой крыши

  • Бедро. Базовая вальмовая крыша имеет четыре наклонные стороны с треугольниками на двух сторонах и многоугольниками на двух других сторонах, которые встречаются посередине на горизонтальном коньке.
  • Бедра и долины. Вальмовая и ендовая крыша имеет более одной секции с наклонными сторонами. Область, где сходятся эти наклонные стороны, называется долиной. Этот тип крыши часто встречается в домах в современном стиле. В долине может образовываться скопление воды после ливня или таяния снега, поэтому важно нанести гидроизоляцию на эту часть крыши и проверить ее на наличие возможных повреждений или утечек.
  • Крестовина шатровая. Вальмовая крыша похожа на двускатную крышу и включает в себя отдельные вальмовые крыши на разных крыльях дома. Крестовина шатровой крыши будет иметь долину, где встречаются две секции. Различные крылья обычно имеют L-образную или Т-образную форму.
  • Пирамидальное бедро. Шатр пирамиды, также иногда называемый павильонной крышей, обычно имеет четыре равные стороны наклонной крыши, которые сходятся в центральной вершине. Стороны вальмовой крыши пирамиды представляют собой треугольники.
  • Полувальмовые. Полувальмовая крыша имеет две более короткие и две более длинные стороны, а не четыре четных стороны. Более короткие стороны создают карнизы. Преимущество этого стиля крыши, часто называемого двускатной или подрезанной двускатной крышей, заключается в более легком дренаже из водосточных желобов.
  • Бедро двускатное. Двухскатная вальмовая крыша имеет крутой наклон верхней части и пологий нижний участок.
  • Капот. Капотная крыша распространена во французской архитектуре, ее часто можно увидеть в Луизиане.Этот стиль крыши имеет двойной скат со всех четырех сторон с более крутым скатом на верхних участках и более пологим скатом на нижних участках. Как правило, нижние скаты нависают над крыльцом или патио, чтобы обеспечить тень. Крутая верхняя часть дает место для чердака или готового чердачного помещения под крышей.
  • Голландское двускатное бедро. Голландская двускатная шатровая крыша предлагает больше внутреннего пространства для мансардной спальни или дополнительной комнаты, поскольку она включает в себя фронтон в верхней части крыши, часто со слуховым окном.

Шатровые крыши можно увидеть по всей территории США в жилых домах различных архитектурных стилей. Они предлагают практичное решение в условиях сильного дождя, льда и снега, а также в ветреных или подверженных ураганам районах. Поговорите со своим строителем или архитектором, чтобы узнать, соответствует ли вальмовая крыша вашему стилю, местоположению и бюджету.

Мишель Лернер — отмеченный наградами писатель-фрилансер, редактор и автор, которая пишет о недвижимости, личных финансах и бизнесе более двух десятилетий.

Современный дом с шатровой крышей в Японии

До того, как плоские крыши стали тенденцией для современных домов, вальмовая крыша была звездой, когда речь шла о дизайне кровли дома. Но и по сей день многие все еще используют вальмовую крышу. Но видели ли вы дом с шатровой крышей, но пытались придать ей современный вид? Сегодня вы увидите один из них.

Этот дом с шатровой крышей в префектуре Ибараки, Япония, представляет собой просторный одноэтажный семейный дом, спроектированный бюро архитектуры и дизайна Naoi. Он имеет площадь 6 641 квадратный фут (617 квадратных метров), которая предназначена для семьи из четырех человек. Хозяин хотел иметь частный дом с гаражом на две машины. Но поскольку участок был слишком велик для того, чего хотел владелец, дизайнеры воспользовались этим местом, построив просторный одноэтажный дом, открытый для окружающих, с концепцией «соединение пространства с природой». Южная и северная стороны дома выходят на улицу. Он не имеет забора вокруг него, что позволяет ему соединяться со всеми районами.Его передние дворы с обеих сторон служат общественным парком, но, конечно, он закрыт для посторонних.

Посмотрите, какая красивая четырехскатная крыша у этого дома. Это, безусловно, уникальное превращение одной стороны в террасу.

Вся южная сторона крыши имеет большое смотровое окно, из которого открывается хороший вид на двор и, конечно же, небо.

Часть дома отражает вид традиционного народного дома, состоящего из жилого помещения с мансардой.

С северной стороны дома можно также насладиться видом на сад под карнизом.

Жилое пространство можно разделить с помощью раздвижных дверей, которые соединяются с внешним пространством.

Вы можете увидеть чувство единения в доме так же, как и в традиционных японских домах.

Но у него есть чувство функциональности и стиля, отражающие современный и современный дизайн в интерьере.

Большая четырехскатная крыша состоит из деревянных балок и стропил, поддерживающих форму.

Такой высокий потолок увеличивает пространство внутри дома.

Деревянные стропила не только поддерживают крышу, но и украшают пространство.

Чердак кажется более уютным из-за деревянных материалов, используемых для интерьера, а также стропил.

Жилая зона, вид сверху, показывает нам, насколько она чистая и насколько удобно находиться в этом районе.

То, что вы видите, это спальня с двумя односпальными кроватями, которые, кажется, прячутся под крышей.

Возвращаясь к нижнему уровню, одна стена окрашена в красный цвет для смелого акцента на кухне и столовой.

Если смотреть снаружи, дом действительно является жемчужиной. Даже его сад — это сокровище, которое каждый хотел бы иметь!

План дома с чердаком и цокольным этажом.

Красивый дом, правда? Мне нравится, как они придали современный вид шатровой крыше, превратив ее в террасу. Дом состоит из открытого квадратного плана с гостиной посередине, главной спальни, ванной комнаты, столовой/кухни и кладовой, которые расположены вдоль внешних зон дома.Его гостиная также является приятной особенностью, потому что она простирается через пространство, похожее на веранду, которое расположено между экстерьером и интерьером, они называют это «энгава». Остальная часть интерьера дома имеет ту уютную и безмятежную атмосферу, которая дополняет домашнюю ауру дома. Аплодисменты Naoi Architecture & Design Office за этот прекрасный дизайн!

Различные конструкции вальмовых крыш с иллюстрациями — HPD TEAM

Шатровая крыша: Различные конструкции вальмовых крыш с иллюстрациями

Вальмовая крыша — это тип крыши, в которой все стороны спускаются вниз к стенам, обычно с довольно пологим уклоном. Дом с шатровой крышей не имеет фронтонов или других вертикальных сторон крыши.

Этот тип конструкции крыши очень распространен и идеально подходит для домов, которые могут подвергаться воздействию неблагоприятных погодных условий, таких как сильный ветер или ураганы. Шатровая крыша обеспечивает улучшенное внутреннее крепление и имеет меньшую вероятность отрыва от дома на фронтоне крыши.

Также проверьте>>Лучшие компании Mabati в Кении Здесь

Хотя вальмовые крыши действительно предлагают меньше внутреннего пространства, это небольшая цена за изобилие защиты от непогоды и другие практические преимущества.

Различные конструкции вальмовых крыш

Что касается четырехскатных крыш, существует множество различных конструкций крыш. Ниже представлены различные типы конструкции шатровой крыши;

Простая вальмовая крыша



Простая вальмовая крыша

Эти крыши являются наиболее распространенным типом конструкции вальмовой крыши с коньком на части крыши, который, в свою очередь, создает две стороны многоугольника и две стороны треугольника крыши.

Шатровая пирамидальная крыша



Шатровая пирамидальная крыша

Шатровая пирамидальная крыша, как следует из ее названия, состоит из четырех равных треугольных сторон, которые встречаются в единственной точке наверху крыши, выступающей вверх.

Вальмовая крыша



Вальмовая крыша

Эту кровельную конструкцию можно сравнить с эффектом объединения двух зданий с вальмовой крышей. Две секции крыши встречаются на своих концах, образуя шов, который называется «долиной» или крестообразной шатровой крышей.

Половина вальмовой крыши

Это вариант стандартной конструкции вальмовой крыши, но в данном случае две стороны крыши укорочены для создания карниза.

Голландская двускатная (вальмовая) крыша

Это гибрид двускатной и вальмовой крыши, в котором полный или частичный фронтон находится в конце конька крыши, что позволяет внутреннее подкровельное пространство. Это также может улучшить эстетическую привлекательность крыши, создавая более интересный и менее распространенный дизайн.

Преимущества вальмовой крыши

  • Самоподдерживающаяся конструкция, требующая меньшего количества диагональных связей
  • Лучше подходит для районов с сильным ветром или сильным снегом
  • Равномерный карниз и водосточные желоба по всему периметру
  • Повышает привлекательность бордюров во многих домах

См. также>>10 Основные проблемы с кровлей и их решения

Недостатки вальмовой крыши

  • Более сложный и дорогостоящий проект и строительство
  • Меньше чердачного пространства из-за наклона со всех сторон

ОБЯЗАТЕЛЬНО ПРОЧИТАЙТЕ: Основные преимущества и недостатки плоских крыш

Шатровая крыша в Денвере, Колорадо

Крыша с наклонными концами, а также боковыми сторонами.Все четыре стороны спускаются к карнизам от конька; внешние углы, образующиеся в месте стыка двух сторон скатной крыши называются бедрами, а обратные этому соединению называются долинами.

Все стороны спускаются к стенам, обычно с довольно пологим уклоном. Дом с шатровой крышей не имеет фронтонов или других вертикальных сторон крыши, если только нет комбинации конструкций, используемых в одной конструкции.

Квадратная вальмовая крыша имеет форму пирамиды. Вальмовые крыши на домах могли иметь две треугольные стороны и две трапециевидные.Вальмовая крыша на прямоугольном плане имеет четыре грани. Они почти всегда имеют один и тот же шаг или наклон, что делает их симметричными относительно осевых линий.

Вальмовые крыши часто имеют ровную фасцию, а это означает, что водосточный желоб можно установить по всему периметру. Преимуществом такой конструкции кровли является защитный выступ, образующийся над торцевые стены, а также боковые стены и карнизы обычно располагаются в одной плоскости, что позволяет лучше контролировать дренаж крыши.

Шатровая крыша является самонесущей и требует меньшего количества диагональных связей, чем двускатная крыша. Таким образом, четырехскатные крыши гораздо лучше подходят для районов с ураганами, чем двускатные крыши. Вальмовые крыши имеют нет больших, плоских или плоских концов, чтобы ловить ветер, и по своей природе они намного более устойчивы, чем двускатные крыши.

Однако для ураганного региона крыша также должна иметь крутой скат; предпочтителен уклон не менее 35 градусов от горизонтали или круче. Когда ветер дует по мелкому склону вальмовая крыша, крыша может вести себя как крыло самолета. Затем создается подъемная сила с подветренной стороны. Чем плоская крыша, тем больше вероятность, что это произойдет.Более крутая вальмовая крыша имеет тенденцию заставлять ветер останавливаться, когда он проходит через крышу, разрушая эффект. Если уклон крыши менее 35 градусов от горизонтали, крыша будет подвержена подъему. Более 35 градусов, и не только ветер, дующий над ней, сталкивается с эффектом срыва, но и крыша фактически прижимается к стенной пластине давлением ветра.

Возможным недостатком вальмовой крыши по сравнению с двускатной на том же плане является меньшее пространство внутри подкровельного пространства; затруднен доступ для обслуживания; вальмовые крыши труднее проветривать; и нет фронтонов с окнами для естественного освещения.

Добавить комментарий

Ваш адрес email не будет опубликован.
